저장장치에서 익혀야 할 기본적인 개념들을 정리해 보았습니다. 우선 디스크 측면에서 HDD와 SSD에 대한 물리적인 성질을 정리해보았고 다음으로 논리 layer에서 볼륨과 파일시스템을 대략 정리해보았습니다. 그리고 linux와 windows 에서 많이 사용되는 local 파일시스템을 정리하였습니다. 마지막으로 엔터프라이즈 환경에서 다루는 DAS, NAS, SAN에 대해 정리를 해보았습니다. 그 이상의 아키텍쳐에서는 필요해졌고 분산파일시스템을 언급하였습니다. 대표적인 HDFS, Gluster, Ceph 등을 정리해보았지만 이부분은 잘 몰라서 아주 간단히 언급하였습니다.

1. 저장장치
rudalson@gmail.com

2. Harddisk

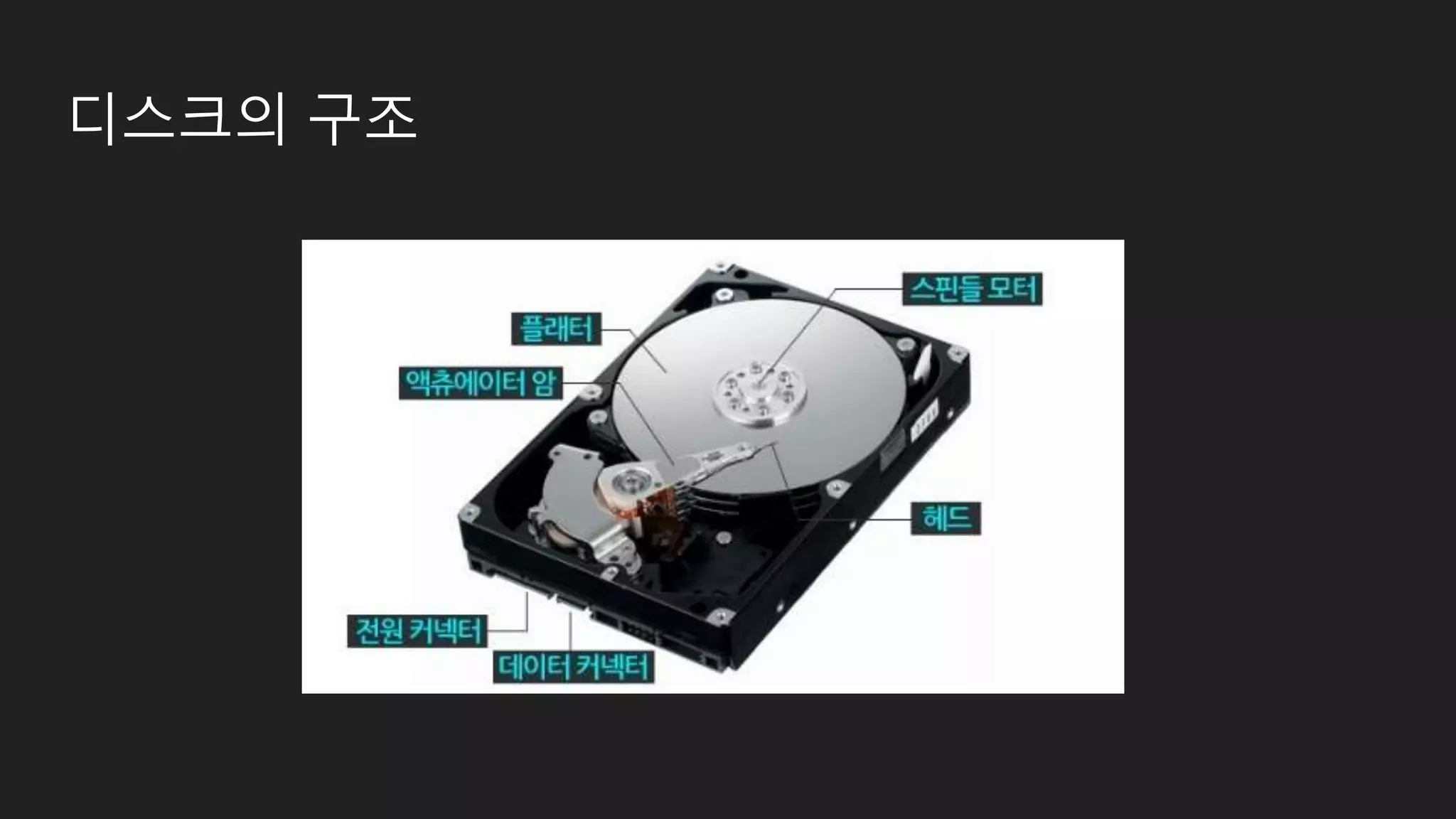

3. 디스크의 구조

4. 디스크의 기하학

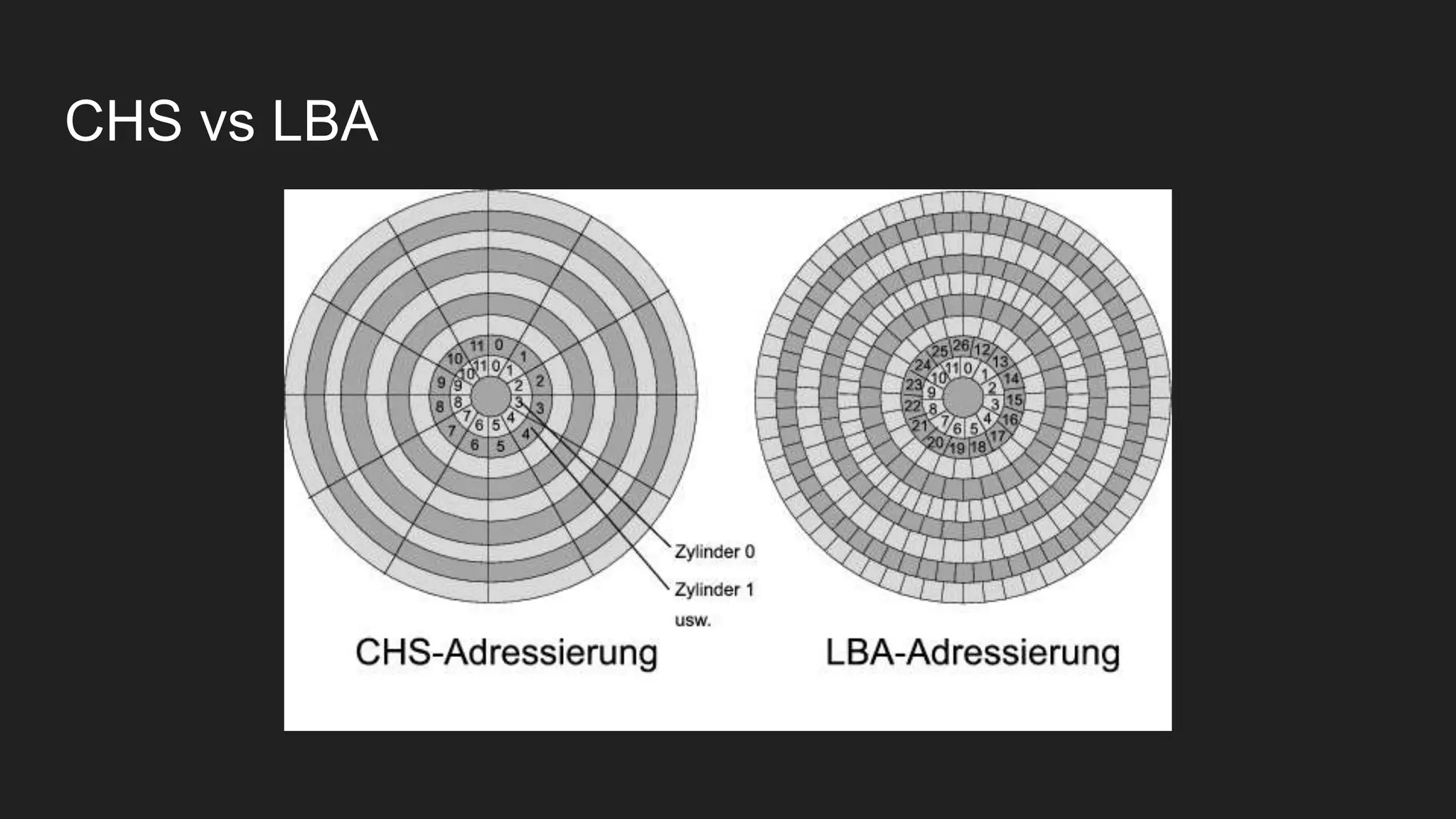

5. CHS vs LBA

6. Sector 확인
# fdisk -lu /dev/sda
Disk /dev/sda: 32.2 GB, 32212254720 bytes
255 heads, 63 sectors/track, 3916 cylinders, total 62914560 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x00060d5a
Device Boot Start End Blocks Id System
/dev/sda1 2048 20482047 10240000 83 Linux
/dev/sda2 20482048 30722047 5120000 83 Linux
/dev/sda3 30722048 34818047 2048000 82 Linux swap / Solaris
/dev/sda4 34818048 62914559 14048256 5 Extended
/dev/sda5 34820096 36868095 1024000 83 Linux
/dev/sda6 * 36870144 62914559 13022208 83 Linux

7. Advanced Format

8. 4K Read-Modify-Write

9. AF로 얻을 수 있는 효율성

10. 논리 섹터 크기
• Windows
• fsutil fsinfo ntfsinfo D:
• 섹터당 바이트: 512
• Linux
• parted /dev/sdb print
• 섹터 크기(논리/물리적): 512B/4096B

11. 디스크 크기 증가가 가능했던 이유
플래터 기록방식
데이터 인코딩
RLL
ZBR(Zone Bit Recording)
양면 기록 방식
공정의 발달
집적도 향상

12. Floppy Disk

13. Solid
State
Drive

14. 인터페이스별로

15. SSD
• NAND 플래시 메모리 셀
• 수명제한(Wearing-off)
• Cell Type
• SLC, MLC, TLC
• Program/Erase

16. Latency

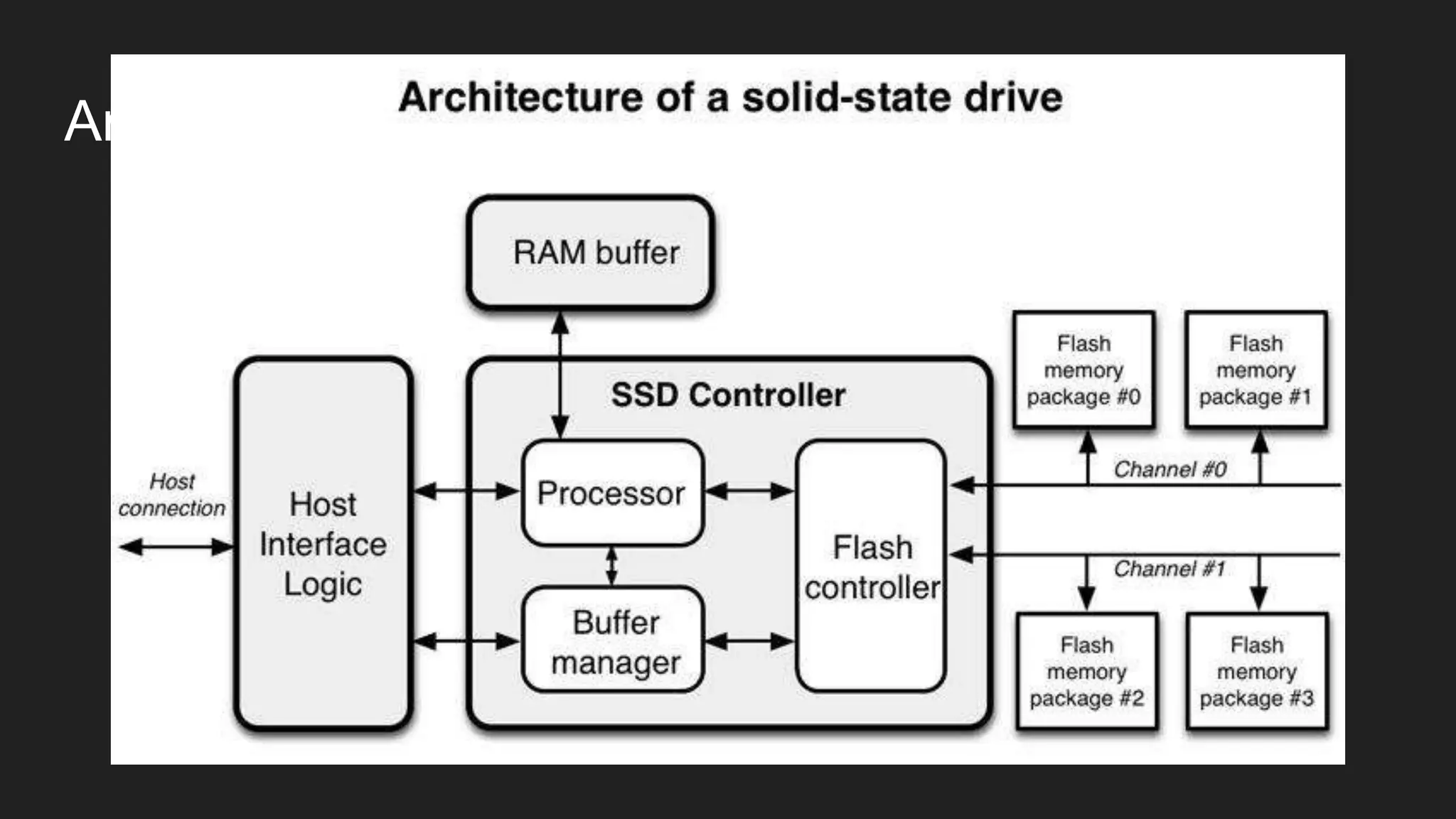

17. Architecture of a solid-state drive

18. 삼성 SSD 840 Pro (512GB) - 2013.08
• 1 SATA 3.0 인터페이스
• 1 SSD 컨트롤러 (삼성 MDX S4LN021X01-8030)
• 1 RAM 모듈 (256MB DDR2 삼성 K4P4G324EB-FGC2)
• 8 MLC NAND - 플래시 모듈, 각 모듈은 64GB (삼성 K9PHGY8U7A-CCK0)

19. Micron P420m Enterprise PCIe
• 8 lane PCI Express 2.0 인터페이스
• 1 SSD 컨트롤러
• 1 RAM 모듈 (DRAM DDR3)
• 64 MLC NAND - 플래시 모듈, 각 모듈은 32GB
• 2TB (provisioning제외 1.4TB 사용)

20. IO Access
• Read/Write
• Page 단위 (2KB, 4KB, 8KB, 16KB)
• Erase
• Block 단위 (256KB~4MB)
• 128~256개의 Page
• Cannot be overwritten
• Read-Modify-Write
• Page state - free, stale
• Write amplification
• Page align, Buffering
• Wear leveling
• FTL

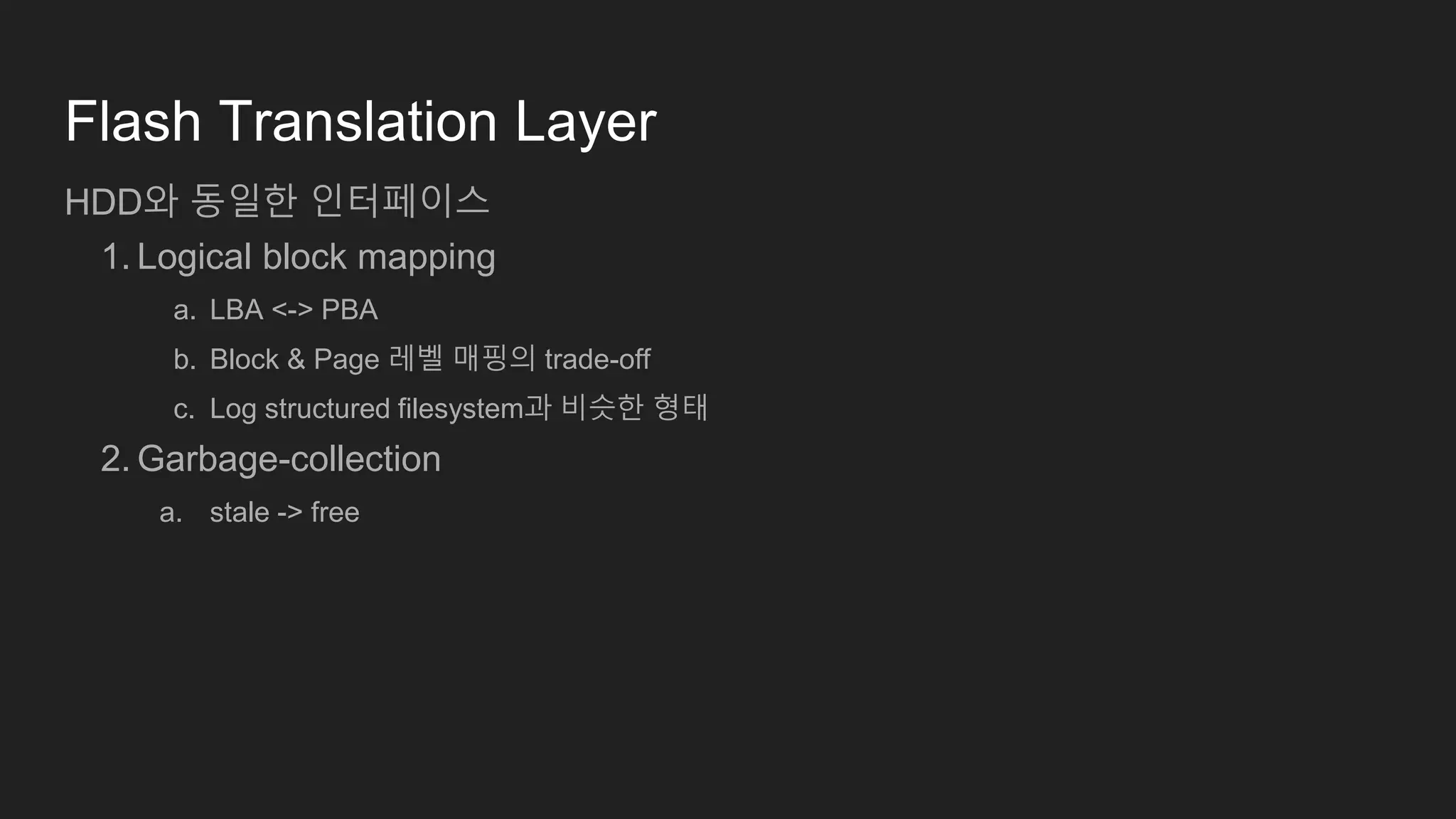

21. Flash Translation Layer
HDD와 동일한 인터페이스
1. Logical block mapping
a. LBA <-> PBA
b. Block & Page 레벨 매핑의 trade-off
c. Log structured filesystem과 비슷한 형태
2. Garbage-collection
a. stale -> free

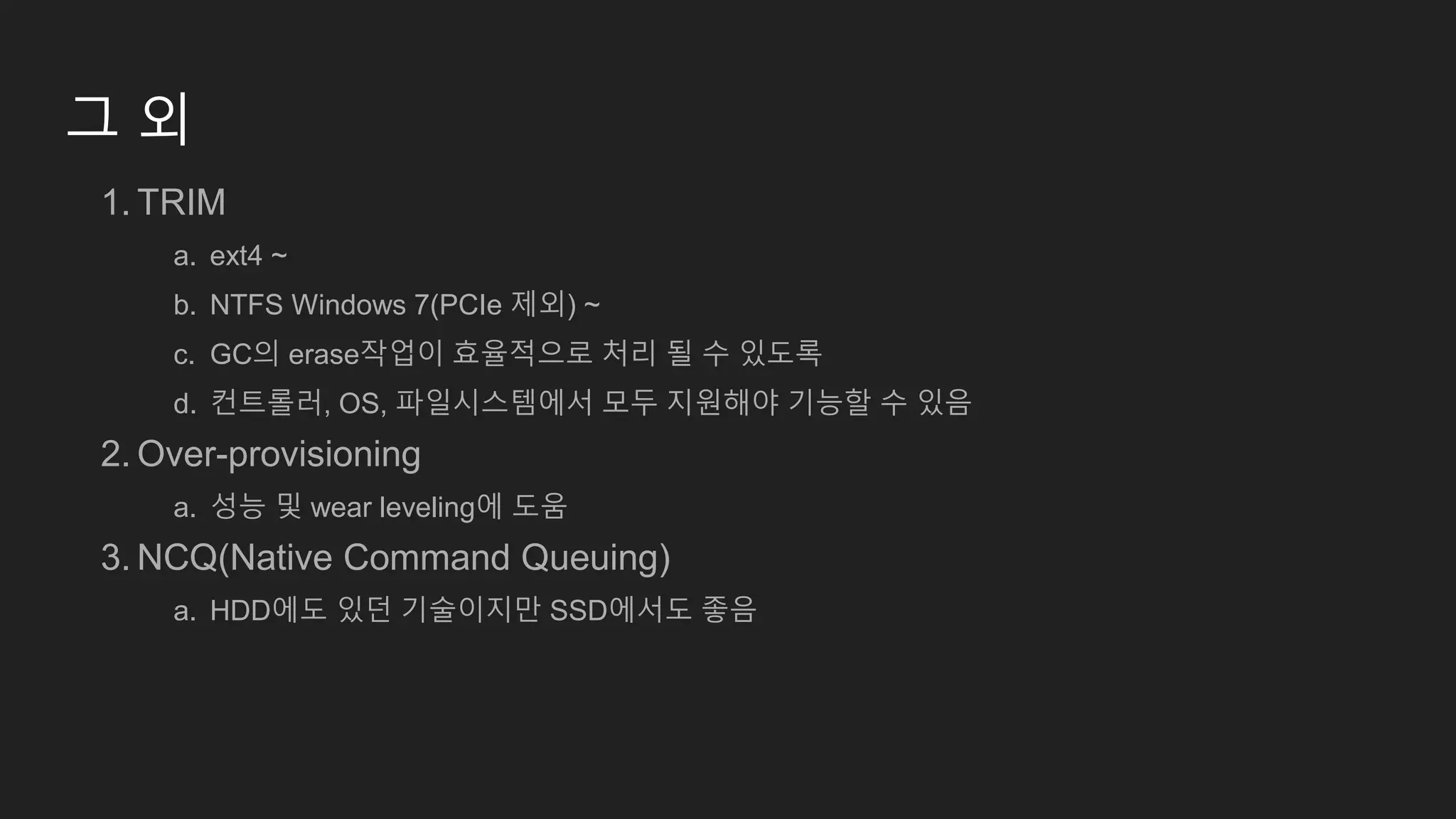

22. 그 외
1. TRIM
a. ext4 ~
b. NTFS Windows 7(PCIe 제외) ~
c. GC의 erase작업이 효율적으로 처리 될 수 있도록
d. 컨트롤러, OS, 파일시스템에서 모두 지원해야 기능할 수 있음
2. Over-provisioning
a. 성능 및 wear leveling에 도움
3. NCQ(Native Command Queuing)
a. HDD에도 있던 기술이지만 SSD에서도 좋음

23. SAS vs SATA

24. Volume

25. Partition
그냥 자른거
Not Volume

26. MBR
Master Boot Record
범위 (Byte Range) 설명 (Decription) 크기 (Size)
10 진수 16 진수
0 – 445 0x0000 – 0x01BD Boot code 446 bytes
446 – 461 0x01BE – 0x01CD Partition table entry #1 16 bytes
462 – 477 0x01CE – 0x01DD Partition table entry #2 16 bytes
478 – 493 0x01DE – 0x01ED Partition table entry #3 16 bytes
494 – 509 0x01EE – 0x01FD Partition table entry #4 16 bytes
510 – 511 0x01FE – 0x01FF Signature (0x55AA) 2 bytes

27. Partition entry
범위 (Byte Range) 설명 (Decription) 크기 (Size)
10 진수 16 진수
0 – 0 0x0000 – 0x0000 Boot Indicator
00 = do not use for booting
80 = system partition
1 byte
1 – 3 0x0001 – 0x0003 Starting CHS address 3 bytes
4 – 4 0x0004 – 0x0004 Partition type 1 byte
5 – 7 0x0005 – 0x0007 Ending CHS address 3 bytes
8 – 11 0x0008 – 0x000B Starting LBA address 4 bytes
12 – 15 0x000C – 0x000F Total sectors 4 bytes

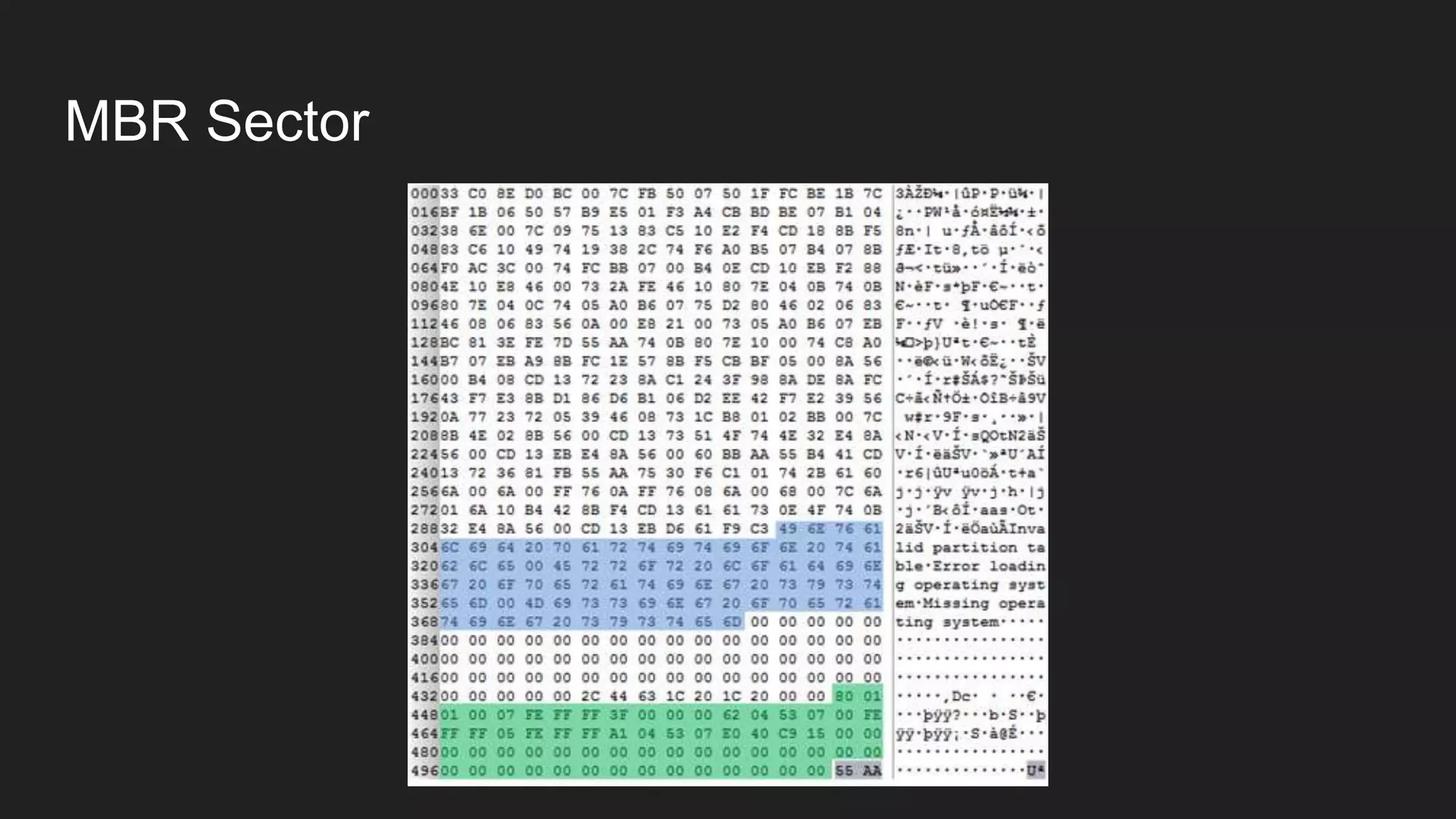

28. MBR Sector

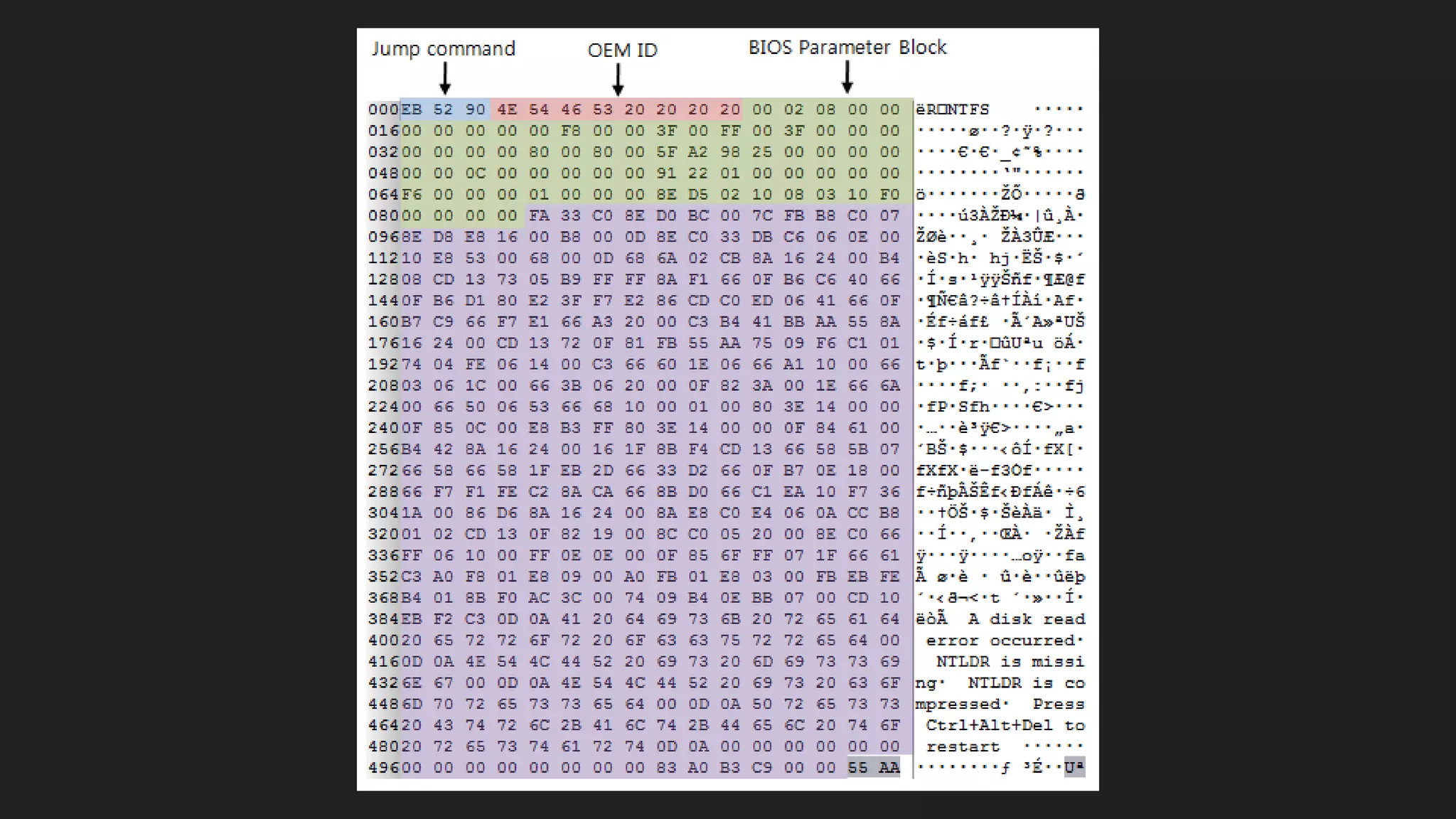

29. VBR
• 클러스터 크기
• MFT 위치
• 전체 섹터 등 해당 볼륨의 추가적인 정보
• 부팅에 필요한 시스템 파일의 위치와 실행할 수 있는 코드 포함
Cluster Size (Byte) VBR Size (Sector)
512 1
1K 2
2K 4
4K 8

31. What is Volume?
• Logical drive
• A single accessible storage
area
• A single filesystem
• Block device - 일정크기(block)
단위로 접근하는 장치
• Filesystem - 파일 단위 접근
1. 파일시스템으로부터 Block IO
요청을 받고
2. 스케줄링
3. block device로 commit

32. I/O
• Read (disk -> memory)
• Write (memory-> disk)
• Buffer VS Cache
• Filesystem과 Disk에서 r/w access 하는 단위가 다름 (bio or IRP, sector)
• 물리장치가 가지고 있는 특성에 맞는 request 조절이 필요

33. IO Scheduler (Linux)
• Filesystem으로부터 들어온
request들을 merge & sort
• 보통 HDD의 특성에 맞춰져 있
음
• Seek & rotation time 최소화
• SSD의 특성을 반영한 수정도
활발히 이루어짐
1. Noop
2. Deadline
3. CFQ(Complete Fair Queuing)

34. File system
(Local)

35. What is File system?
“파일 시스템은 컴퓨터에서 파일이나
자료를 쉽게 발견 및 접근할 수 있도
록 보관 또는 조직하는 체제를 가리키
는 말이다.” - Wiki
• 기본요소
• 클러스터
• 파일
• 디렉토리
• 부가요소
• 소유권
• 동기화
• 일관성(Consistency) 체크
• 저널링
• 보안
• 압축

36. File Systems
• Disk file systems
• Unix 계열
• Linux
• ext, ext2, ext3, ext4, XFS, ReiserFS, BTRFS, ZFS
• Solraris
• ZFS
• MS Windows
• FAT, NTFS, ReFS
• Database file systems
• Network file systems
• NFS, SMB
• Special file systems
• Proc, sysfs, udev

37. Windows Storage Stack

38. Linux Storage Stack

39. FAT (File Allocation Table)
• FAT12, FAT16, FAT32, exFAT
• 초기 MS의 OS에서 사용

40. NTFS (New Technology File System)
• 현재 MS 윈도우즈의 표준 파일 시스템
• 정확한 기술공개를 하지 않고 있음
• Versions
• V1.0 (1993) - NT 3.1
• V1.1 (1995) - NT 3.51. +압축
• V1.2 (1996) - NT 4.0
• V3.0 - Windows 2000. +encrypting, sparse, qutas
• V3.1 (2001) - Windows XP. Expanded MFT
• 이후는 기능 추가만
• Symbolic links, Transactional, partition shrinking, self-healing and so on
• B+ tree

41. NTFS Features
• Scalibilty
• Journaling
• Alternate data streams
• File compression
• Sparse files
• Volume Shadow Copy
• Transactions
• Security, Encryption
• Reparse points
• Resizing

42. ReFS (Resilient File System)
복원력 있는 파일 시스템
• 체크섬을 포함한 메타데이터 무결성
• 선택적 사용자 데이터 무결성을 제공하는 무결성 스트림
• 강력한 디스크 업데이트를 위한 쓰기 시 할당 트랜잭션 모델
• 대용량 볼륨, 파일 및 디렉터리 크기
• 저장소 풀 구성과 가상화로 파일 시스템 생성과 관리 용이성 개선
• 성능 개선(대역폭을 관리할 수 있음)을 위한 데이터 스트라이핑 및 장애 복구에 대비한 이중화
• 숨겨진 디스크 오류로부터 보호해 주는 디스크 스크러빙
• ‘복원’을 통해 손상에 대한 복원력을 제공하여 모든 경우에 최대의 볼륨 가용성 유지
• 다수의 시스템상에서 공유 저장소 풀을 구성하여 장애 복구 능력과 부하 균형 조절 능력 개선
- MSDN 문서중

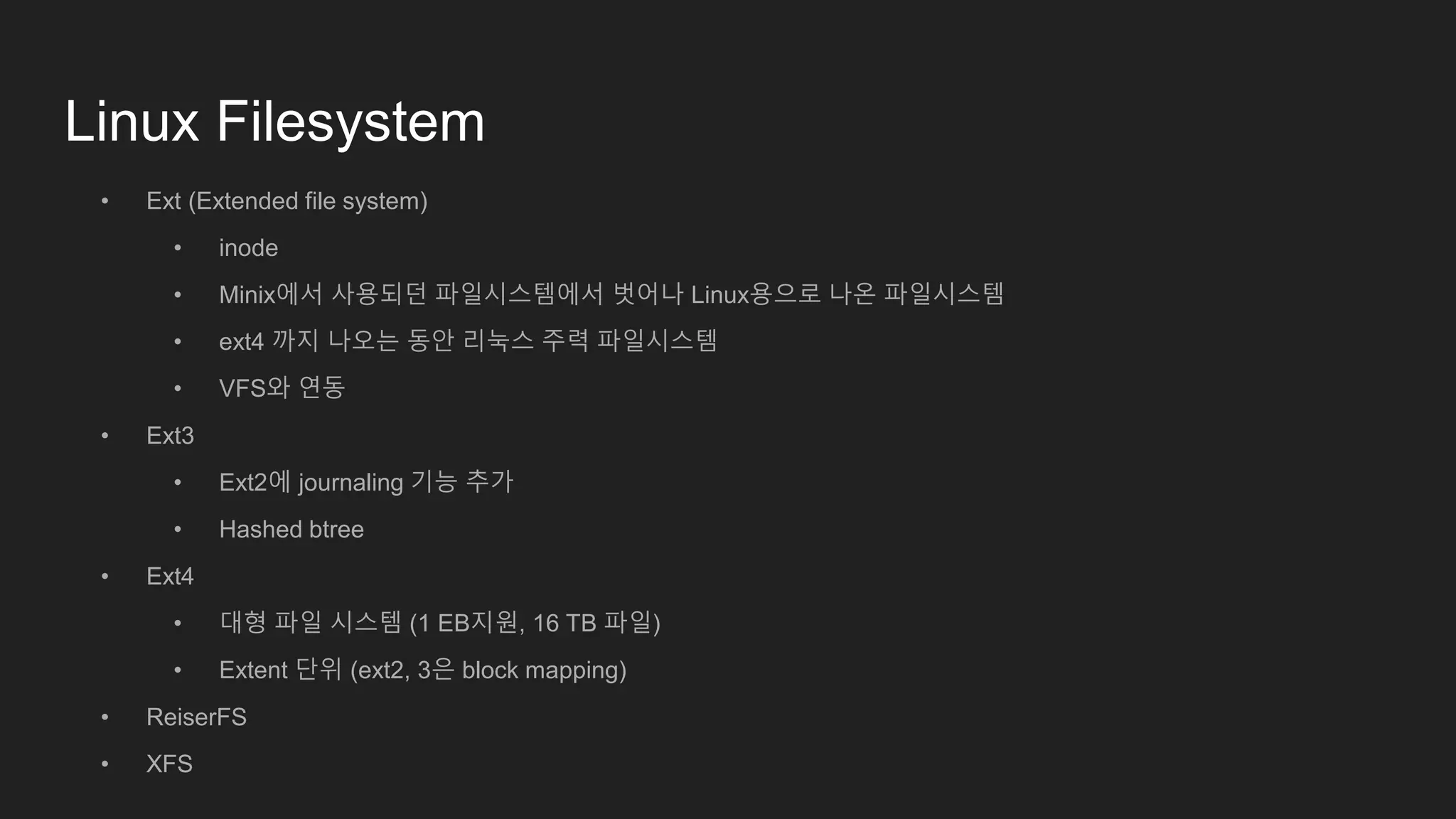

43. Linux Filesystem
• Ext (Extended file system)
• inode
• Minix에서 사용되던 파일시스템에서 벗어나 Linux용으로 나온 파일시스템
• ext4 까지 나오는 동안 리눅스 주력 파일시스템
• VFS와 연동
• Ext3
• Ext2에 journaling 기능 추가
• Hashed btree
• Ext4
• 대형 파일 시스템 (1 EB지원, 16 TB 파일)
• Extent 단위 (ext2, 3은 block mapping)
• ReiserFS
• XFS

44. ZFS, BTRFS
• 차세대 파일시스템
• 하지만 아직 갈길이 멀다
• 기존 파일시스템이 가져야할 요소는 다 가지고 있다.
• COW
• 파일 시스템이 RAID 지원
• 파일 시스템이 Dedup 지원
• 파일 시스템이 Snapshot 지원
• Incremental backup 지원
• 파일 시스템이….. 하여간 많다.

45. Storage

46. JBOD(Just a Bunch Of Disk)

47. DAS NAS SAN
• Direct Attached Storage
• Network Attached Storage
• NFS, CIFS
• Storage Area Network
• FC, Ethernet
• ISCSI
• HBA

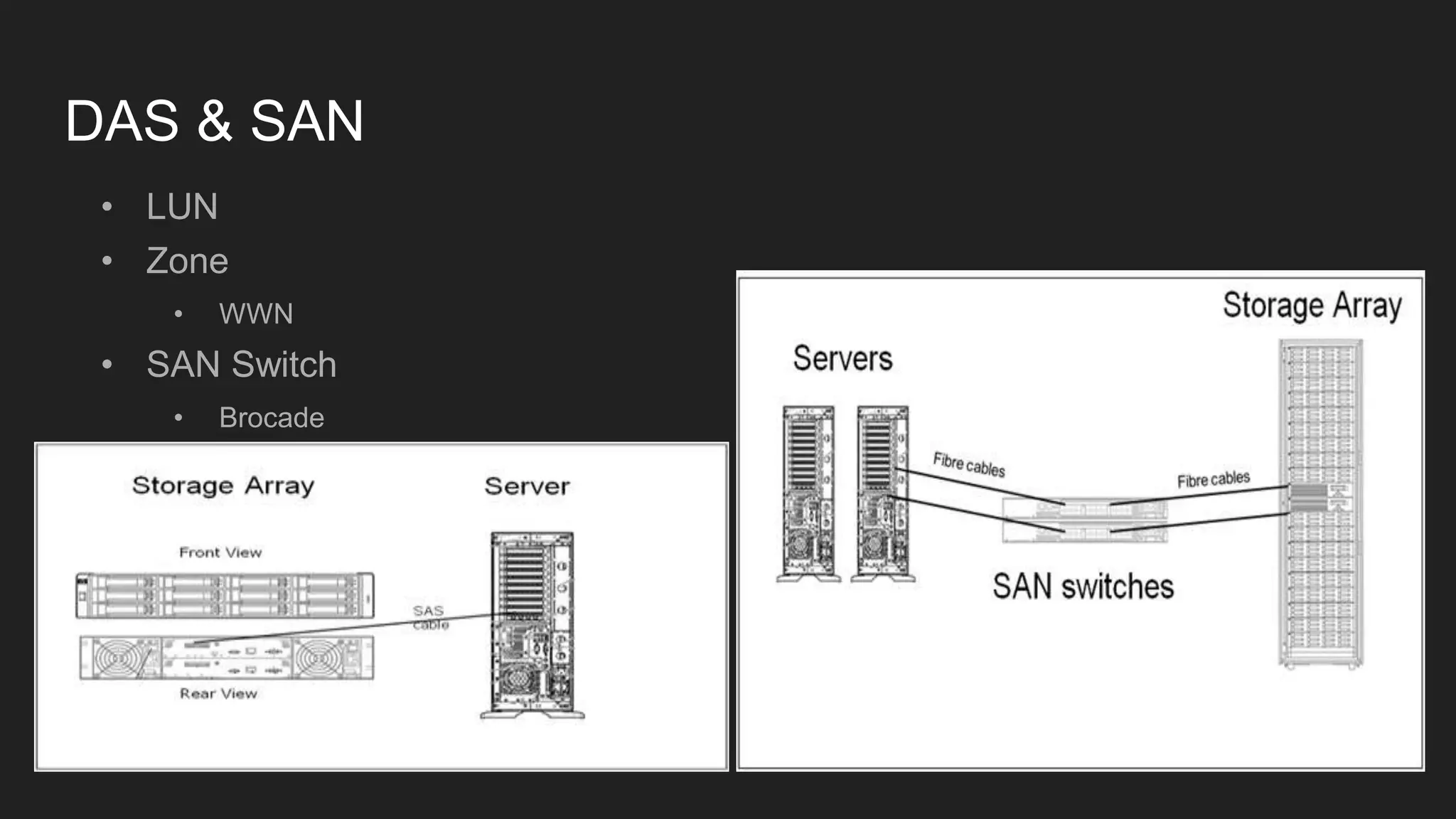

48. DAS & SAN
• LUN
• Zone
• WWN
• SAN Switch
• Brocade

49. Clustered File System
• Shared-disk file system
• Veritas Cluster File System (VCFS)
• Microsoft Cluster Shared Volumes (CSV)
• Oracle Cluster File System (OCFS)
• Redhat GFS …
• 비싼것들
• Distributed file system
• HDFS
• Ceph
• GlusterFS
• Windows Distributed File System(DFS)

50. Distributed File System

51. Distributed File System
1. 기존 형태로는 확장, 동기화, 가용성이
떨어짐
2. 서버 여러대를 하나처럼…
3. 객체 기반 파일시스템
1. Object Based File System
4. Meta와 Data 분리
1. Meta - 파일명, 크기, path, 접근시간, ACL
2. Data - 실 data
5. Replica!!!

52. Object File System

53. 객체 기반 스토리지
• 파일시스템
• Kernel
• FUSE(File system in User SpacE)
• 메타데이터 서버
• 클라이언트의 파일관련 요청조정
• 인증 및 권한 관리
• 객체 스토리지 상태 모니터링 관리
• Cache coherency 관리 (분산 lock 등)
• 용량 관리
• 네트워크
• 프로토콜 - RPC, ISCSI, RDMA
• 물리 장치 - Ethernet, FC, Infiniband

54. HDFS
• Google File System 클론
• 구성
• NameNode(메타서버)
• Secondary
• Master & Slave
• DataNode
• 64MB block chunk
• HDFS 2.0 - 128MB
• random access는 불가

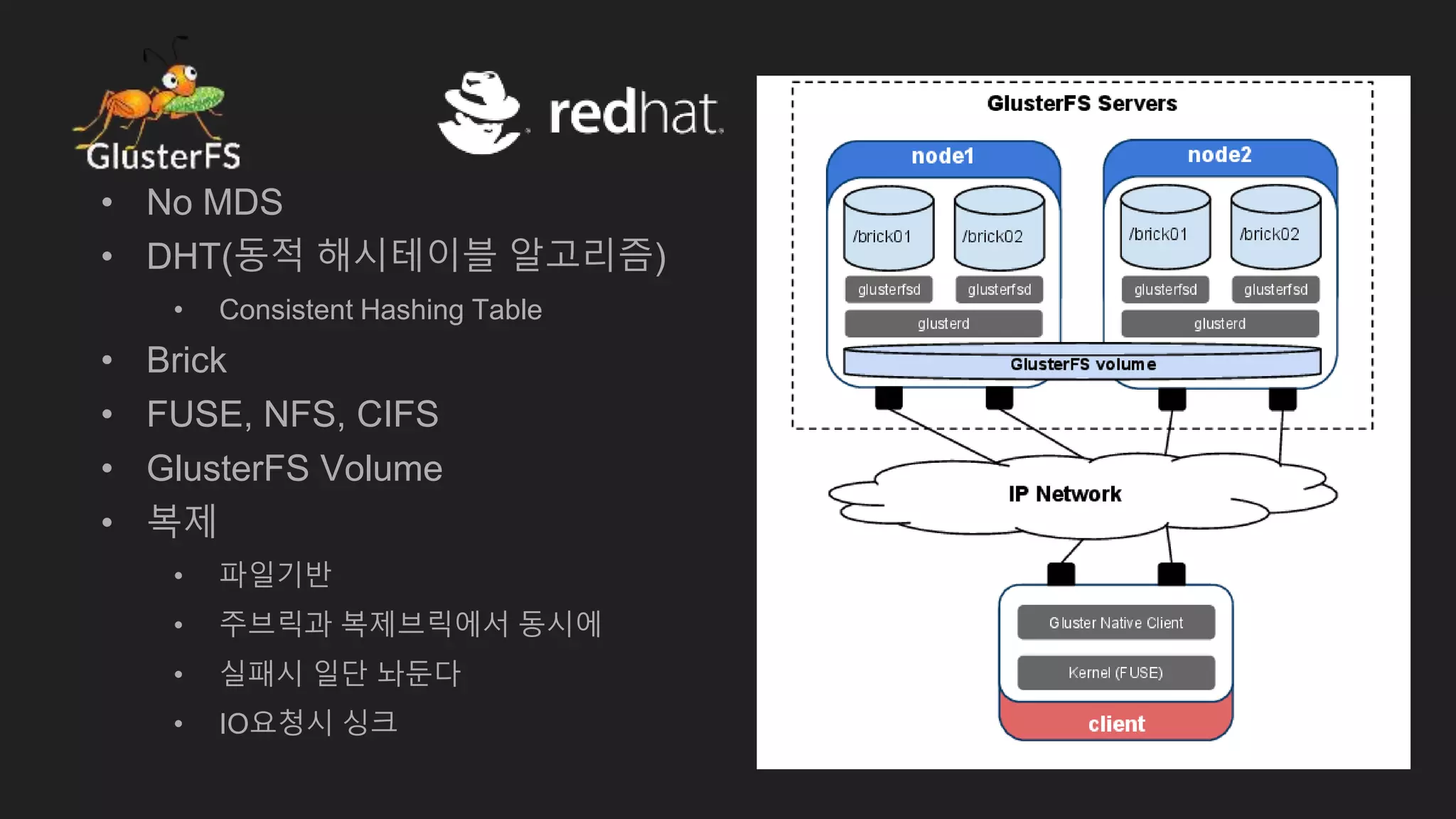

55. • No MDS
• DHT(동적 해시테이블 알고리즘)
• Consistent Hashing Table
• Brick
• FUSE, NFS, CIFS
• GlusterFS Volume
• 복제
• 파일기반
• 주브릭과 복제브릭에서 동시에
• 실패시 일단 놔둔다
• IO요청시 싱크

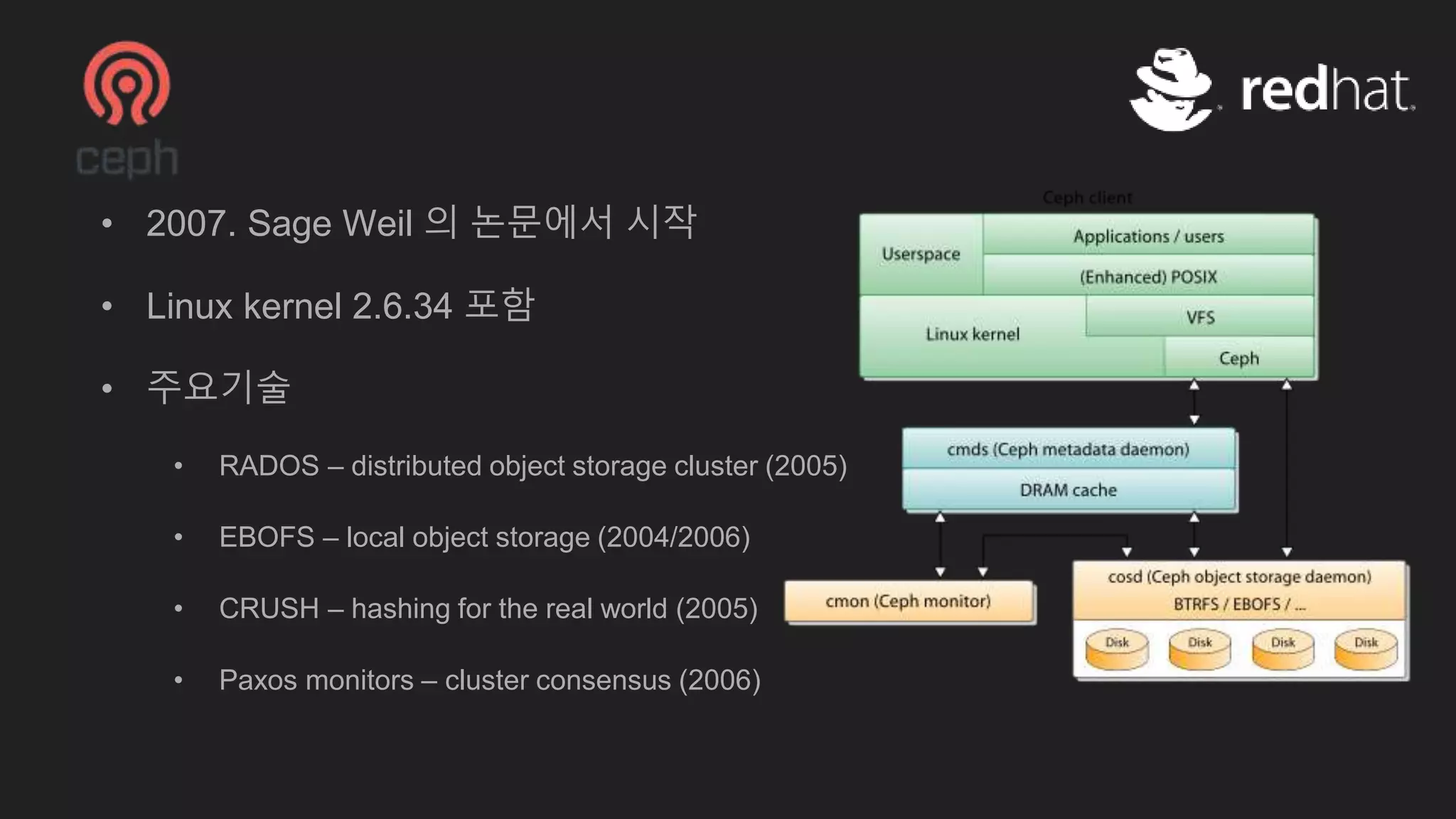

56. • 2007. Sage Weil 의 논문에서 시작
• Linux kernel 2.6.34 포함
• 주요기술
• RADOS – distributed object storage cluster (2005)
• EBOFS – local object storage (2004/2006)
• CRUSH – hashing for the real world (2005)
• Paxos monitors – cluster consensus (2006)

57. 메타데이터 관리
• Dynamic subtree
• Static subtree 모델보다
느리지만 대규모 서비스
에서 변경, 장애에 대해 더
나은 방식

58. 복제관리
• CRUSH(Controlled Replication Under Scalable Hashing) 알고리즘
• 이런걸 쓴다카더라.
