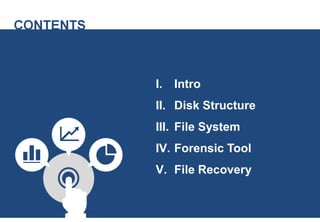

I. Intro
II. Disk Structure
III. File System
IV. Forensic Tool
V. File Recovery

3
왜 포렌식 강의인가?
Why? Ⅰ. Intro
진입 장벽
배움
보안 관심

4

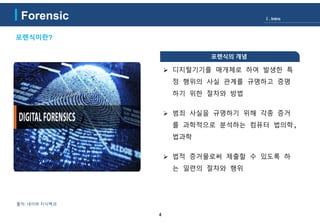

포렌식이란?
출처: 네이버 지식백과
포렌식의 개념
 디지털기기를 매개체로 하여 발생한 특
정 행위의 사실 관계를 규명하고 증명
하기 위한 절차와 방법
 범죄 사실을 규명하기 위해 각종 증거
를 과학적으로 분석하는 컴퓨터 법의학,
법과학
 법적 증거물로써 제출할 수 있도록 하
는 일련의 절차와 행위
Ⅰ. IntroForensic

Forensic
5

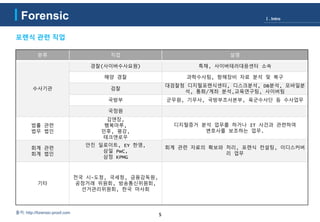

분류 직업 설명
수사기관
경찰(사이버수사요원) 특채, 사이버테러대응센터 소속
해양 경찰 과학수사팀, 항해장비 자료 분석 및 복구
검찰
대검찰청 디지털포렌식센터, 디스크분석, DB분석, 모바일분
석, 통화/계좌 분석,교육연구팀, 사이버팀
국방부 군무원, 기무사, 국방부조사본부, 육군수사단 등 수사업무
국정원
법률 관련
법무 법인
김앤장,
행복마루,
민후, 평강,
테크앤로우
디지털증거 분석 업무를 하거나 IT 사건과 관련하여
변호사를 보조하는 업무.
회계 관련 자료의 확보와 처리, 포렌식 컨설팅, 이디스커버
리 업무
회계 관련
회계 법인
안진 딜로이트, EY 한영,
삼일 PwC,
삼정 KPMG
기타
전국 시-도청, 국세청, 금융감독원,
공정거래 위원회, 방송통신위원회,
선거관리위원회, 한국 마사회
포렌식 관련 직업
출처: http://forensic-proof.com
Ⅰ. Intro

6
 하드 디스크 손상 방지
 사건현장, 노트북 분해 촬영 : 증거 수집과정 기록
 휘발성 메모리 덤프
 증거물을 밀봉상태로 이송(밀봉전용테이프+실 포장)
 로드마스터
 디스크 이미징 (복사) : 보관용, 분석용 -> 무결성 유지
드라마 [유령]
Ⅰ. IntroForensic

File System
7
출처: 위키백과

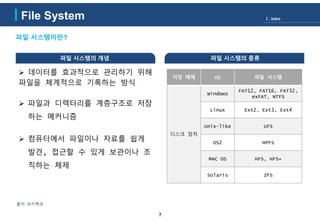

파일 시스템이란?
저장 매체 OS 파일 시스템
디스크 장치
Windows
FAT12, FAT16, FAT32,
exFAT, NTFS
Linux Ext2, Ext3, Ext4
Unix-like UFS
OS2 HPFS
MAC OS HFS, HFS+
Solaris ZFS
파일 시스템의 종류파일 시스템의 개념
 데이터를 효과적으로 관리하기 위해
파일을 체계적으로 기록하는 방식
 파일과 디렉터리를 계층구조로 저장
하는 메커니즘
 컴퓨터에서 파일이나 자료를 쉽게
발견, 접근할 수 있게 보관이나 조
직하는 체제
Ⅰ. Intro

8
Hard Disk
하드 디스크 구조
Ⅱ. Disk Structure
• 전원 커넥터 : 전원공급
• 헤드 : 데이터를 쓰거나 읽음, 플래터x2 개수(양면)
• 데이터 커넥터 :하드디스크와 컴퓨터사이의 데이터를 전송해주는 단자
• 플래터 : 실제로 데이터가 저장되는 곳, 1장 이상으로 구성
• 스핀들 모터: 플래터를 돌림
• 액츄에이터 암 : 헤드를 데이터가 있는 위치로 움직임

9
이미지 출처: 복구박사의 블로그

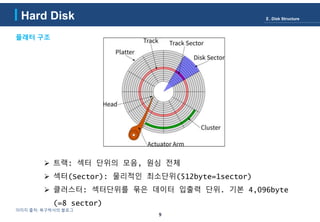

플래터 구조
Ⅱ. Disk Structure
 트랙: 섹터 단위의 모음, 원심 전체
 섹터(Sector): 물리적인 최소단위(512byte=1sector)
 클러스터: 섹터단위를 묶은 데이터 입출력 단위. 기본 4,096byte
(=8 sector)
Hard Disk

10

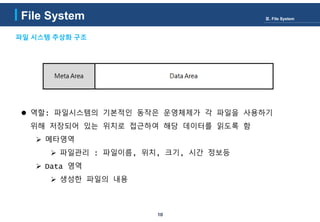

파일 시스템 추상화 구조
File System
 역할: 파일시스템의 기본적인 동작은 운영체제가 각 파일을 사용하기
위해 저장되어 있는 위치로 접근하여 해당 데이터를 읽도록 함
 메타영역
 파일관리 : 파일이름, 위치, 크기, 시간 정보등
 Data 영역
 생성한 파일의 내용
Ⅲ. File System

11

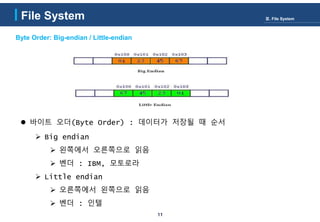

Byte Order: Big-endian / Little-endian
 바이트 오더(Byte Order) : 데이터가 저장될 때 순서
 Big endian
 왼쪽에서 오른쪽으로 읽음
 벤더 : IBM, 모토로라
 Little endian
 오른쪽에서 왼쪽으로 읽음
 벤더 : 인텔
Ⅲ. File SystemFile System

12

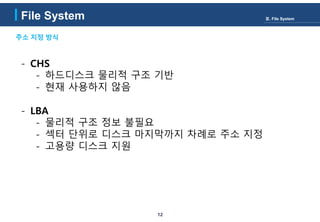

주소 지정 방식
File System Ⅲ. File System
- CHS
- 하드디스크 물리적 구조 기반
- 현재 사용하지 않음
- LBA
- 물리적 구조 정보 불필요
- 섹터 단위로 디스크 마지막까지 차례로 주소 지정
- 고용량 디스크 지원

13

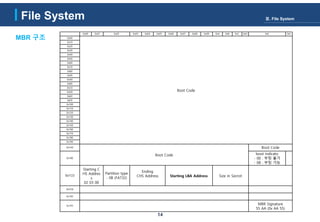

MBR 구조
 Master Boot Record : 각 파티션의 BR영역을 관리하는 영역
 MBR은 부팅에 필요한 Boot Code + 파티션 정보를 갖고있다.
 Boot Code : 부팅관련 코드 영역, 446byte크기
 Partition Table: 실제 파티션 정보,64byte
 Signature : 2 byte
 512byte로 이루어져 3가지로 나뉨.

0x00 0x01 0x02 0x03 0x04 0x05 0x06 0x07 0x08 0x09 0xA 0xB 0xC 0xD 0xE 0xF
0x00
Boot Code
0x10
0x20
0x30
0x40
0x50
0x60
0x70
0x80
0x90
0xA0
0xB0
0xC0
0xD0
0xE0
0xF0
0x100
0x110
0x120
0x130
0x140
0x150
0x160
0x170
0x180
0x190
0x1A0
Boot Code
Boot Code
0x1B0
boot indicato
- 00 : 부팅 불가
- 08 : 부팅 가능
0x1C0
Starting C
HS Addres
s
02 03 00
Partition type
- 0B (FAT32)
Ending
CHS Address Starting LBA Address Size in Secrot
0x1D0
0x1E0
0x1F0
MBR Signature
55 AA (0x AA 55)
14
MBR 구조

15

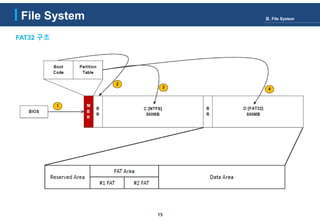

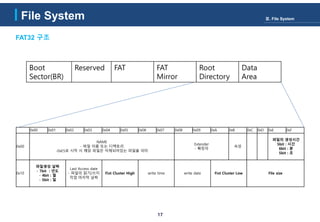

FAT32 구조

16
FAT32 구조
Boot
Sector(BR)
Reserved FAT FAT
Mirror
Root
Directory
Data
Area
0x00
Jump Boot Code
(EB 3C 90)
OEM Name (ascii MSDOS 5.X) Byte per Sector
Sector per
Cluster
RS(예약된 섹터 수)
1A 10
0x10
Number of
FATs
Root Directory Entry
Count
Total Sector
Media
- 0xF8 고
정
FAT Size 16 Sector per Track Number of Herder Hidden Sector
0x20 Total Sector FAT Size 32 플래그구간 파일시스템 버전
Root Diretory Cluster
- 02 00 00 00
0x30
FS(파일시스템) info
01 00
129번섹터에 있다
Boot Record backup sect
or
06 00
134번 섹터에 있다
Reserved (BR백업본)
0x40
Drive Num
ber
예약
Boot Signa
ture
Volume ID Volume Lavel
0x50 Volume Lavel File System Type

17
FAT32 구조
0x00
NAME
- 파일 이름 또는 디렉토리
-0xE5로 시작 시 해당 파일은 삭제되어있는 파일을 의미
Extender
- 확장자
속성
파일의 생성시간
5bit : 시간
6bit : 분
5bit : 초
0x10
파일생성 날짜
- 7bit : 년도
- 4bit : 월
- 5bit : 일
Last Access date
- 파일의 읽기/쓰지
작업 마지막 날짜
Fist Cluster High write time write date Fist Cluster Low File size
Boot
Sector(BR)
Reserved FAT FAT
Mirror
Root
Directory
Data
Area

18
NTFS 구조

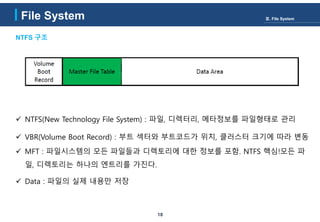

 NTFS(New Technology File System) : 파일, 디렉터리, 메타정보를 파일형태로 관리
 VBR(Volume Boot Record) : 부트 섹터와 부트코드가 위치, 클러스터 크기에 따라 변동
 MFT : 파일시스템의 모든 파일들과 디렉토리에 대한 정보를 포함. NTFS 핵심!모든 파
일, 디렉토리는 하나의 엔트리를 가진다.
 Data : 파일의 실제 내용만 저장

19

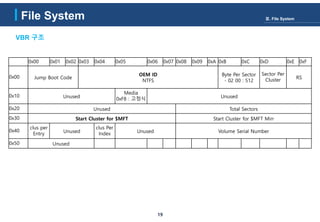

VBR 구조
0x00 Jump Boot Code
OEM ID
NTFS
Byte Per Sector
- 02 00 : 512
Sector Per
Cluster RS
0x10 Unused
Media
0xF8 : 고정식 Unused
0x20 Unused Total Sectors
0x30 Start Cluster for $MFT Start Cluster for $MFT Mirr
0x40
clus per
Entry Unused
clus Per
Index Unused Volume Serial Number
0x50 Unused

20

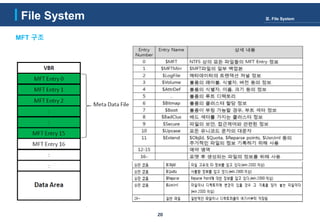

MFT 구조

21
MTF Entry 구조
 MFT Entry : 파일의 메타 정보(위치, 시간 정보, 크기, 파일 이름 등) 저장
 $STANDARD_INFORMATION : 파일의 생성.접근.수정 시간, 소유자 등의 정보
 $FILE_NAME : 파일 이름(유니코드), 파일의 생성.접근.수정 시간
 $DATA : 파일 내용

22

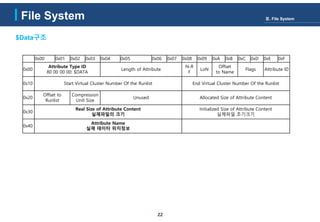

0x00
Attribute Type ID
80 00 00 00: $DATA
Length of Attribute
N-R
F
LoN
Offset
to Name
Flags Attribute ID
0x10 Start Virtual Cluster Number Of the Runlist End Virtual Cluster Number Of the Runlist
0x20
Offset to
Runlist
Compression
Unit Size
Unused Allocated Size of Attribute Content
0x30
Real Size of Attribute Content
실제파일의 크기
Initialized Size of Attribute Content
실제파일 초기크기
0x40
Attribute Name
실제 데이터 위치정보
$Data구조

Forensic Tool
23

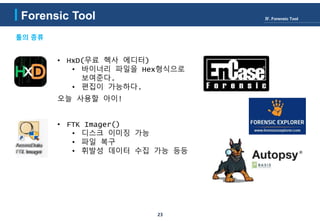

툴의 종류
Ⅳ. Forensic Tool
• HxD(무료 헥사 에디터)
• 바이너리 파일을 Hex형식으로
보여준다.
• 편집이 가능하다.
오늘 사용할 아이!
• FTK Imager()
• 디스크 이미징 가능
• 파일 복구
• 휘발성 데이터 수집 가능 등등

파일 복구 실습
FAT32 파일 복구 과정
24
Ⅴ. File Recovery
LBA(BR) 계산
예약 공간(RA) , FAT SIZE 계산
FAT1 : BR + RA
FAT2 : FAT1 + FAT SIZE
ROOT : FAT2 + FAT SIZE
FILE SIZE 계산
파일 실제 데이터 위치 : ROOT + ((CH + CL)-2) * 8(1Clu)
FILE SIZE 복사 후 새 파일 생성 및 저장
생성 시간 : 2진수 전환 > 5/6/5 bit 분할 10진수 전환 > 시/분/초
생성 날짜 : 2진수 전환 > 7/4/5 bit 분할 10진수 전환 > 년/월/일

파일 복구 실습
25
Ⅴ. File Recovery

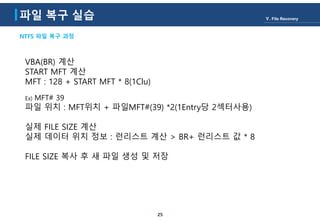

NTFS 파일 복구 과정
VBA(BR) 계산
START MFT 계산
MFT : 128 + START MFT * 8(1Clu)
Ex) MFT# 39
파일 위치 : MFT위치 + 파일MFT#(39) *2(1Entry당 2섹터사용)
실제 FILE SIZE 계산
실제 데이터 위치 정보 : 런리스트 계산 > BR+ 런리스트 값 * 8
FILE SIZE 복사 후 새 파일 생성 및 저장

END
26

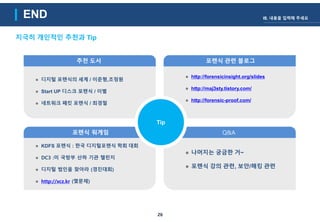

추천 도서
 디지털 포렌식의 세계 / 이준형,조정원
 Start UP 디스크 포렌식 / 이별
 네트워크 패킷 포렌식 / 최경철
포렌식 관련 블로그
 http://forensicinsight.org/slides
 http://maj3sty.tistory.com/
 http://forensic-proof.com/
포렌식 워게임
 KDFS 포렌식 : 한국 디지털포렌식 학회 대회
 DC3 :미 국방부 산하 기관 챌린지
 디지털 범인을 찾아라 (경진대회)
 http://xcz.kr (몇문제)
Q&A
 나머지는 궁금한 거~
 포렌식 강의 관련, 보안/해킹 관련
Tip
지극히 개인적인 추천과 Tip
Ⅶ. 내용을 입력해 주세요
