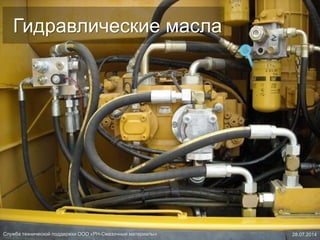

Гидравлические масла
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

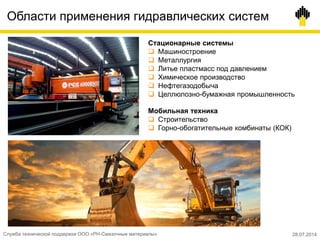

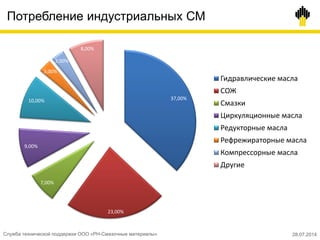

4. Области применения гидравлических систем
Стационарные системы
Машиностроение
Металлургия
Литье пластмасс под давлением
Химическое производство
Нефтегазодобыча
Целлюлозно-бумажная промышленность
Мобильная техника
Строительство
Горно-обогатительные комбинаты (КОК)
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
5. Назначение гидравлических систем
Гидравлические системы предназначены для передачи мощности от
приводного двигателя к рабочим органам машины за счет потока или
давления жидкости.
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

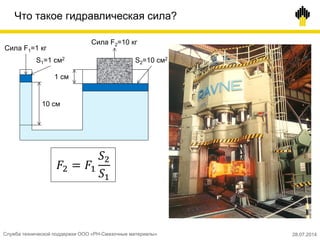

6. Что такое гидравлическая сила?
S2=10 см2
Сила F1=1 кг
𝐹2 = 𝐹1
𝑆2
𝑆1
10 см
1 см
Cила F2=10 кг
S1=1 см2
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

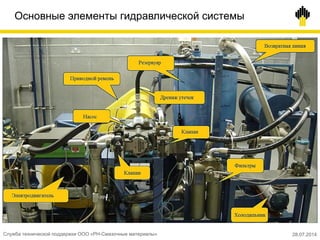

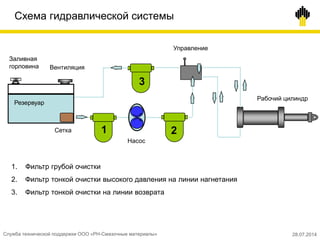

8. Схема гидравлической системы
1 2
3
Насос
Резервуар
Управление
Рабочий цилиндр
Сетка
Вентиляция
Заливная
горловина
1. Фильтр грубой очистки
2. Фильтр тонкой очистки высокого давления на линии нагнетания
3. Фильтр тонкой очистки на линии возврата
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

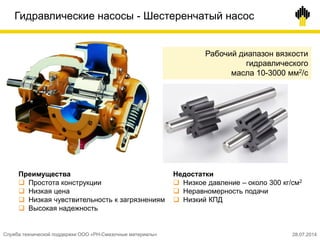

9. Гидравлические насосы - Шестеренчатый насос
Преимущества
Простота конструкции
Низкая цена
Низкая чувствительность к загрязнениям
Высокая надежность
Рабочий диапазон вязкости
гидравлического
масла 10-3000 мм2/с
Недостатки
Низкое давление – около 300 кг/см2
Неравномерность подачи
Низкий КПД
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

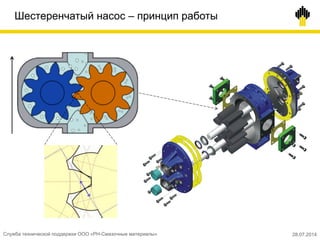

10. Шестеренчатый насос – принцип работы
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

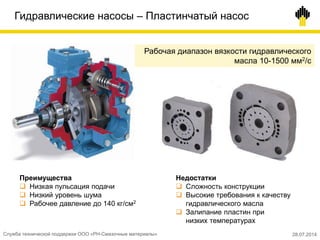

11. Гидравлические насосы – Пластинчатый насос
Преимущества
Низкая пульсация подачи
Низкий уровень шума
Рабочее давление до 140 кг/см2
Недостатки
Сложность конструкции
Высокие требования к качеству
гидравлического масла
Залипание пластин при
низких температурах
Рабочая диапазон вязкости гидравлического
масла 10-1500 мм2/с
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

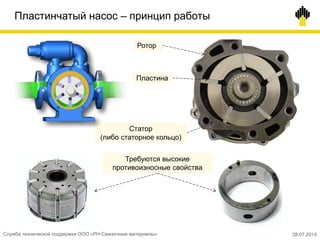

12. Пластинчатый насос – принцип работы
Требуются высокие
противоизносные свойства
Ротор
Пластина
Статор
(либо статорное кольцо)
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

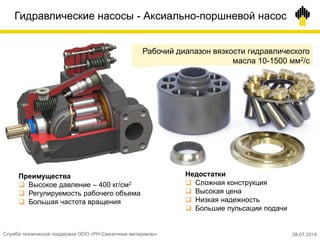

13. Гидравлические насосы - Аксиально-поршневой насос
Рабочий диапазон вязкости гидравлического
масла 10-1500 мм2/с
Преимущества
Высокое давление – 400 кг/см2
Регулируемость рабочего объема
Большая частота вращения
Недостатки
Сложная конструкция
Высокая цена
Низкая надежность
Большие пульсации подачи
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

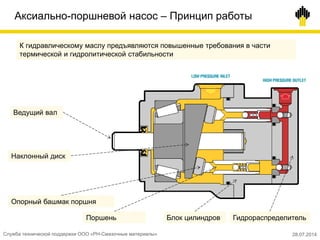

14. Аксиально-поршневой насос – Принцип работы
Ведущий вал
Наклонный диск
Блок цилиндровПоршень Гидрораспределитель
К гидравлическому маслу предъявляются повышенные требования в части
термической и гидролитической стабильности
Опорный башмак поршня
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

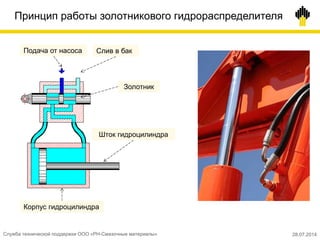

15. Шток гидроцилиндра
Подача от насоса
Корпус гидроцилиндра
Золотник
Слив в бак
Принцип работы золотникового гидрораспределителя
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

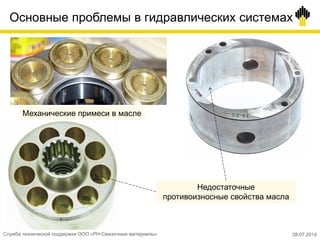

16. Основные проблемы в гидравлических системах
Механические примеси в масле
Недостаточные
противоизносные свойства масла
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

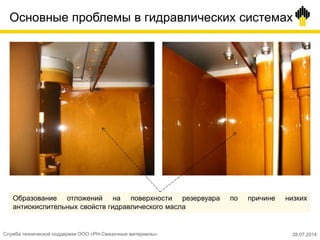

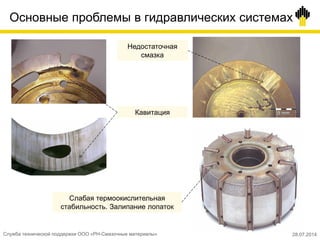

18. Основные проблемы в гидравлических системах
Образование отложений на поверхности резервуара по причине низких
антиокислительных свойств гидравлического масла
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

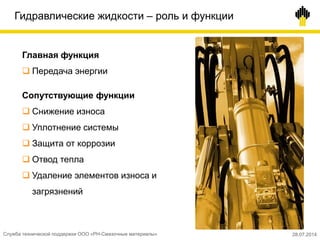

19. Гидравлические жидкости – роль и функции
Главная функция
Передача энергии
Сопутствующие функции
Снижение износа
Уплотнение системы
Защита от коррозии
Отвод тепла
Удаление элементов износа и
загрязнений
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

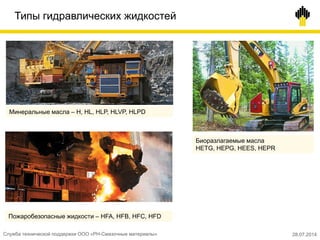

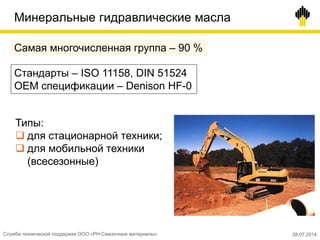

21. Минеральные гидравлические масла
Самая многочисленная группа – 90 %
Стандарты – ISO 11158, DIN 51524
OEM спецификации – Denison HF-0
Типы:
для стационарной техники;
для мобильной техники
(всесезонные)
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

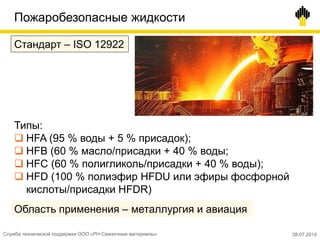

22. Пожаробезопасные жидкости
Стандарт – ISO 12922
Типы:
HFA (95 % воды + 5 % присадок);
HFB (60 % масло/присадки + 40 % воды;
HFC (60 % полигликоль/присадки + 40 % воды);
HFD (100 % полиэфир HFDU или эфиры фосфорной
кислоты/присадки HFDR)
Область применения – металлургия и авиация
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

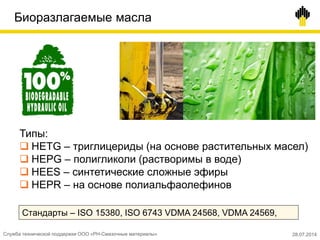

23. Биоразлагаемые масла
Типы:
HETG – триглицериды (на основе растительных масел)
HEPG – полигликоли (растворимы в воде)
HEES – синтетические сложные эфиры
HEPR – на основе полиальфаолефинов
Стандарты – ISO 15380, ISO 6743 VDMA 24568, VDMA 24569,
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

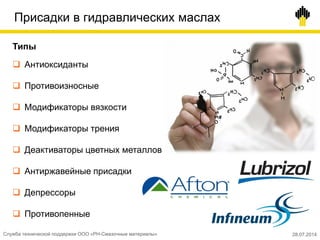

24. Присадки в гидравлических маслах
Типы
Антиоксиданты
Противоизносные
Модификаторы вязкости
Модификаторы трения
Деактиваторы цветных металлов
Антиржавейные присадки
Депрессоры
Противопенные
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

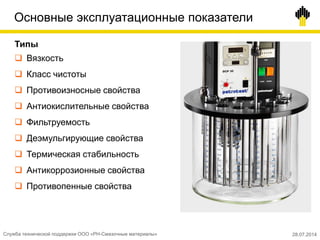

25. Основные эксплуатационные показатели
Типы
Вязкость
Класс чистоты
Противоизносные свойства
Антиокислительные свойства
Фильтруемость
Деэмульгирующие свойства
Термическая стабильность
Антикоррозионные свойства
Противопенные свойства
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

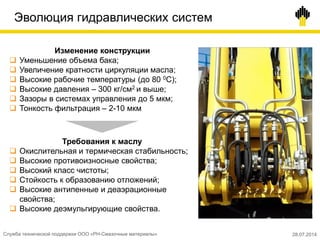

26. Эволюция гидравлических систем
Изменение конструкции
Уменьшение объема бака;
Увеличение кратности циркуляции масла;
Высокие рабочие температуры (до 80 0С);
Высокие давления – 300 кг/см2 и выше;
Зазоры в системах управления до 5 мкм;
Тонкость фильтрация – 2-10 мкм
Требования к маслу
Окислительная и термическая стабильность;
Высокие противоизносные свойства;
Высокий класс чистоты;
Стойкость к образованию отложений;
Высокие антипенные и деаэрационные
свойства;
Высокие деэмульгирующие свойства.
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

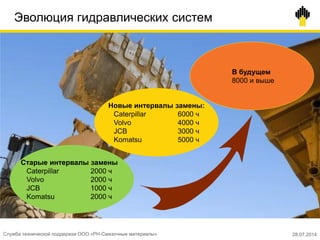

27. Эволюция гидравлических систем
Старые интервалы замены
Caterpillar 2000 ч
Volvo 2000 ч
JCB 1000 ч
Komatsu 2000 ч
Новые интервалы замены:
Caterpillar 6000 ч
Volvo 4000 ч
JCB 3000 ч
Komatsu 5000 ч
В будущем
8000 и выше
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

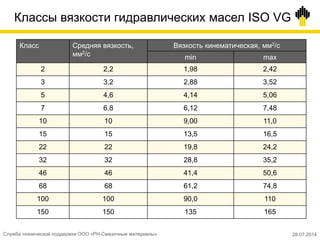

28. Классы вязкости гидравлических масел ISO VG
Класс Средняя вязкость,
мм2/с
Вязкость кинематическая, мм2/с
min max
2 2,2 1,98 2,42
3 3,2 2,88 3,52
5 4,6 4,14 5,06
7 6,8 6,12 7,48
10 10 9,00 11,0
15 15 13,5 16,5
22 22 19,8 24,2
32 32 28,8 35,2
46 46 41,4 50,6
68 68 61,2 74,8
100 100 90,0 110
150 150 135 165
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

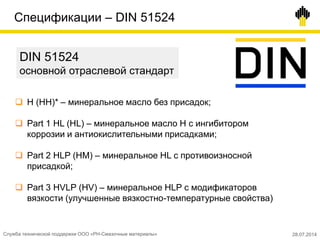

29. Спецификации – DIN 51524
H (HH)* – минеральное масло без присадок;
Part 1 HL (HL) – минеральное масло H с ингибитором
коррозии и антиокислительными присадками;
Part 2 HLP (HM) – минеральное HL с противоизносной
присадкой;
Part 3 HVLP (HV) – минеральное HLP c модификаторов
вязкости (улучшенные вязкостно-температурные свойства)
DIN 51524
основной отраслевой стандарт
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
30. Эволюция гидравлических масел
Базовые масла
И-20, И-40
Легированные
масла стандарта
ИГП
Легированные
масла стандарта
И-Г-С
Масла отвечающие
требованиям DIN 51524
часть II (HLP)
Гидравлические масла на
синтетической основе
Масла отвечающие
требованиям DIN 51524
часть III (HVLP)
Безцинковые
гидравлические масла
DIN 51524 часть II (HLP)
ТНК Гидравлик HLP
ТНК Гидравлик
ZF
ТНК Гидравлик HVLP
ТНК Гидравлик Зима
ТНК ПСМ Гидротек
ТНК Гидравлик
Арктик
Продукт в
разработке
ТНК Гидравлик
Стандарт
Бесцинковые масла
отвечающие
требованиям DIN 51524
часть III (HVLP)
Свойства
ТНК Контур
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
31. Спецификации – DIN 51524 part 2 & 3
Основные
• Вязкость
• Класс чистоты
• Зольность
• Содержание воды
• Температура
застывания
• Температура
вспышки
• Кислотное число
Эксплуатационные
• Фильтруемость
• Пенообразование
• Воздухоотделение
• Деэмульгируемость
• Совместимость с
эластомерами
• Стабильность к сдвигу
• Коррозия меди
• Коррозия стали
• Окисление после 1000 ч
Противоизносные
• FZG
• V 104 лопастной
насос
DIN 51524 part 2 & 3 - свойства
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

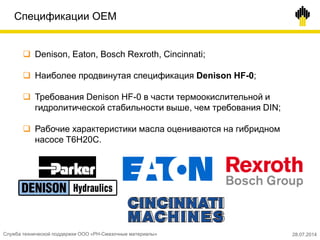

32. Спецификации OEM
Denison, Eaton, Bosch Rexroth, Cincinnati;
Наиболее продвинутая спецификация Denison HF-0;
Требования Denison HF-0 в части термоокислительной и
гидролитической стабильности выше, чем требования DIN;
Рабочие характеристики масла оцениваются на гибридном
насосе T6H20C.
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

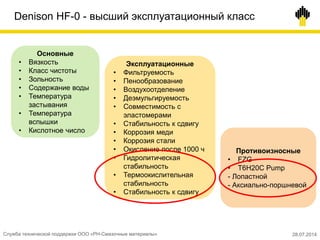

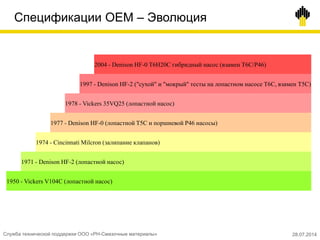

34. Denison HF-0 - высший эксплуатационный класс
Основные
• Вязкость
• Класс чистоты
• Зольность
• Содержание воды
• Температура
застывания
• Температура
вспышки
• Кислотное число
Эксплуатационные
• Фильтруемость
• Пенообразование
• Воздухоотделение
• Деэмульгируемость
• Совместимость с
эластомерами
• Стабильность к сдвигу
• Коррозия меди
• Коррозия стали
• Окисление после 1000 ч
• Гидролитическая
стабильность
• Термоокислительная
стабильность
• Стабильность к сдвигу
Противоизносные
• FZG
• T6H20C Pump
- Лопастной
- Аксиально-поршневой
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

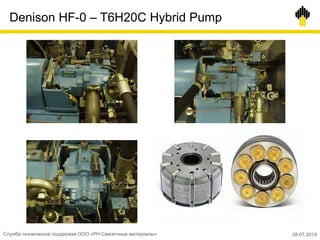

35. Denison HF-0 – T6H20C Hybrid Pump
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

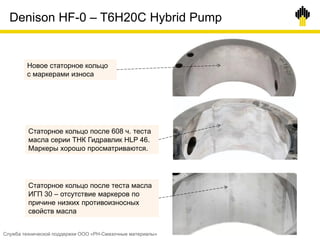

36. Denison HF-0 – T6H20C Hybrid Pump
Новое статорное кольцо
с маркерами износа
Статорное кольцо после 608 ч. теста
масла серии ТНК Гидравлик HLP 46.
Маркеры хорошо просматриваются.
Статорное кольцо после теста масла
ИГП 30 – отсутствие маркеров по
причине низких противоизносных
свойств масла
Служба технической поддержки ООО «РН-Смазочные материалы»

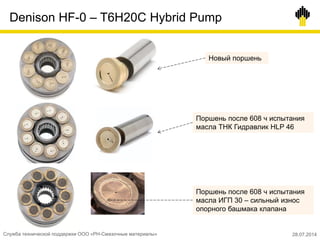

37. Denison HF-0 – T6H20C Hybrid Pump
Новый поршень
Поршень после 608 ч испытания
масла ТНК Гидравлик HLP 46
Поршень после 608 ч испытания
масла ИГП 30 – сильный износ
опорного башмака клапана
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

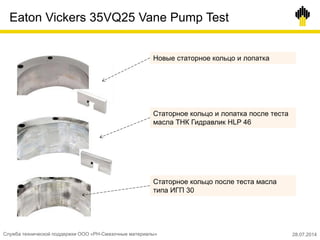

38. Eaton Vickers 35VQ25 Vane Pump Test
Новые статорное кольцо и лопатка
Статорное кольцо и лопатка после теста
масла ТНК Гидравлик HLP 46
Статорное кольцо после теста масла
типа ИГП 30
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

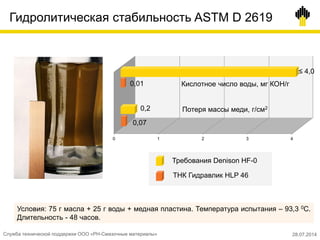

39. Гидролитическая стабильность ASTM D 2619
0 1 2 3 4
Кислотное число воды, мг КОH/г0,01
≤ 4,0
0,07
0,2 Потеря массы меди, г/см2
ТНК Гидравлик HLP 46
Требования Denison HF-0
Условия: 75 г масла + 25 г воды + медная пластина. Температура испытания – 93,3 0С.
Длительность - 48 часов.
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
40. 0 1 2 3 4 5

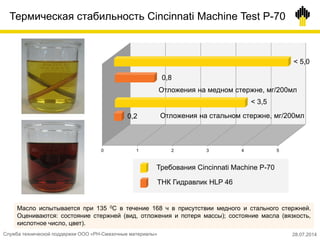

Термическая стабильность Cincinnati Machine Test P-70
Отложения на медном стержне, мг/200мл
< 5,0
0,8
0,2
< 3,5
ТНК Гидравлик HLP 46
Требования Cincinnati Machine P-70
Масло испытывается при 135 0С в течение 168 ч в присутствии медного и стального стержней.
Оцениваются: состояние стержней (вид, отложения и потеря массы); состояние масла (вязкость,
кислотное число, цвет).
Отложения на стальном стержне, мг/200мл
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

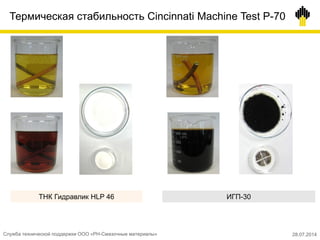

41. Термическая стабильность Cincinnati Machine Test P-70
ТНК Гидравлик HLP 46 ИГП-30
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

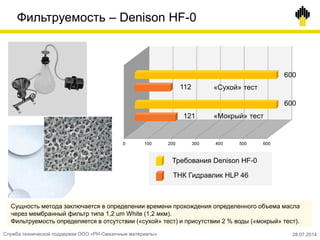

43. Фильтруемость – Denison HF-0
Сущность метода заключается в определении времени прохождения определенного объема масла
через мембранный фильтр типа 1,2 um White (1,2 мкм).
Фильтруемость определяется в отсутствии («сухой» тест) и присутствии 2 % воды («мокрый» тест).
0 100 200 300 400 500 600
«Сухой» тест
«Мокрый» тест
600
112
121
ТНК Гидравлик HLP 46
Требования Denison HF-0
600
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

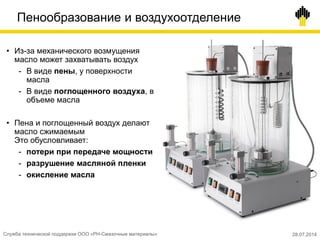

44. Пенообразование и воздухоотделение
• Из-за механического возмущения
масло может захватывать воздух
- В виде пены, у поверхности
масла
- В виде поглощенного воздуха, в
объеме масла
• Пена и поглощенный воздух делают
масло сжимаемым
Это обусловливает:
- потери при передаче мощности
- разрушение масляной пленки
- окисление масла
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

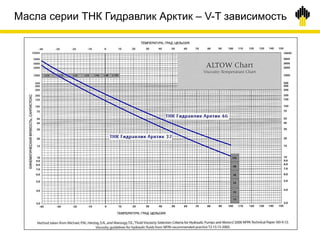

46. Масла серии ТНК Гидравлик Арктик
• Масла серии ТНК Гидравлик Зима соответствуют классам вязкости ISO VG 32, 46
• Индекс вязкости масел ≥ 290
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

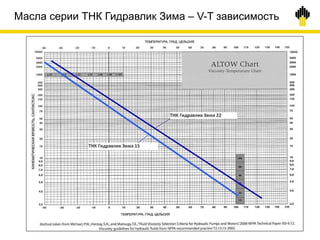

48. Масла серии ТНК Гидравлик Зима
• Масла серии ТНК Гидравлик Зима соответствуют классам вязкости ISO VG 15, 22;
• Соответствуют DIN 51524 part III – HVLP
28.07.2014Служба технической поддержки ООО «РН-Смазочные материалы»

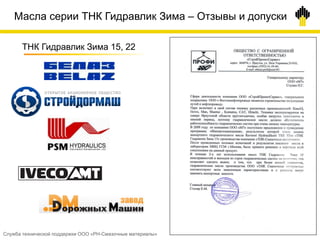

49. Масла серии ТНК Гидравлик Зима – Отзывы и допуски
ТНК Гидравлик Зима 15, 22
Служба технической поддержки ООО «РН-Смазочные материалы»

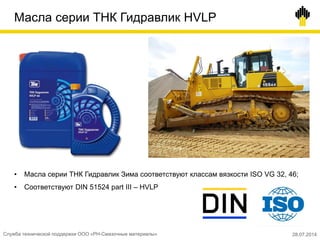

51. Масла серии ТНК Гидравлик HVLP
• Масла серии ТНК Гидравлик Зима соответствуют классам вязкости ISO VG 32, 46;
• Соответствуют DIN 51524 part III – HVLP
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
52. Масла серии ТНК Гидравлик HVLP – Допуски
ТНК Гидравлик HVLP 32, 46
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

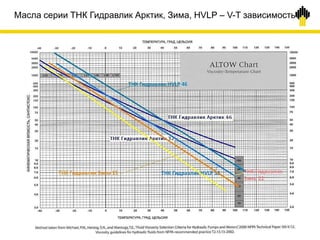

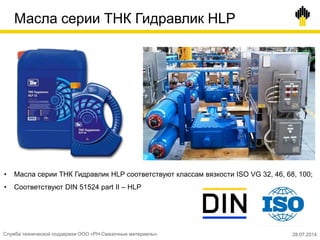

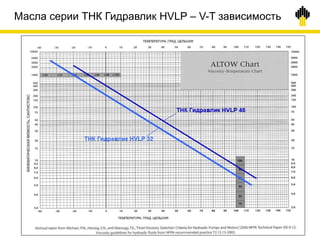

57. Масла серии ТНК Гидравлик HLP
• Масла серии ТНК Гидравлик HLP соответствуют классам вязкости ISO VG 32, 46, 68, 100;
• Соответствуют DIN 51524 part II – HLP
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
58. Масла серии ТНК Гидравлик HLP – Допуски
ТНК Гидравлик HLP 32, 46, 68, 100
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014

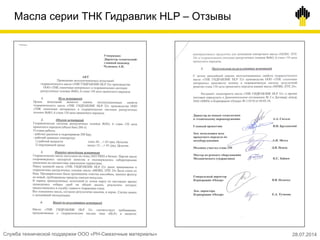

59. Масла серии ТНК Гидравлик HLP – Отзывы
28.07.2014Служба технической поддержки ООО «РН-Смазочные материалы»

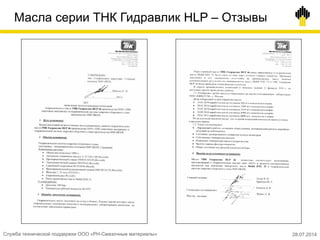

60. Масла серии ТНК Гидравлик HLP – Отзывы
28.07.2014Служба технической поддержки ООО «РН-Смазочные материалы»

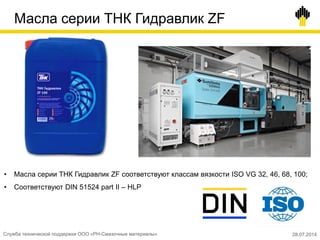

61. Масла серии ТНК Гидравлик ZF
• Масла серии ТНК Гидравлик ZF соответствуют классам вязкости ISO VG 32, 46, 68, 100;
• Соответствуют DIN 51524 part II – HLP
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
62. Масла серии ТНК Гидравлик ZF – Допуски
ТНК Гидравлик ZF 32, 46, 68, 100
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
63. Масла серии ТНК Гидравлик ZF – Отзывы
28.07.2014Служба технической поддержки ООО «РН-Смазочные материалы»

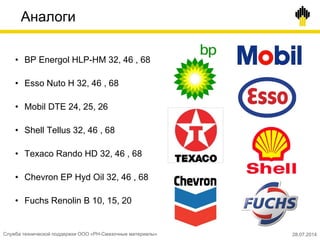

64. Аналоги
• BP Energol HLP-HM 32, 46 , 68
• Esso Nuto H 32, 46 , 68
• Mobil DTE 24, 25, 26
• Shell Tellus 32, 46 , 68
• Техасо Rando HD 32, 46 , 68
• Chevron EP Hyd Oil 32, 46 , 68
• Fuchs Renolin B 10, 15, 20
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
65. Основные потребители в металлургии
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
66. Основные потребители в машиностроении
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
67. Почтовый адрес:
117997, г. Москва, Софийская наб., 26/1
Телефон для справок:+7 (499) 517-88-99
Факс:+7 (499) 517-72-35
E-mail: postman@rosneft.ru
КОНТАКТНАЯ ИНФОРМАЦИЯ
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014
