РОСНЕФТЬ Масла гидравлические

Гидравлические масла
Служба технической поддержки ООО «РН-Смазочные материалы» 28.07.2014www.bikraftoil.by

Нижний колонтитул шрифт Arial (10 pt) Дата и время шрифт Arial (10 pt)

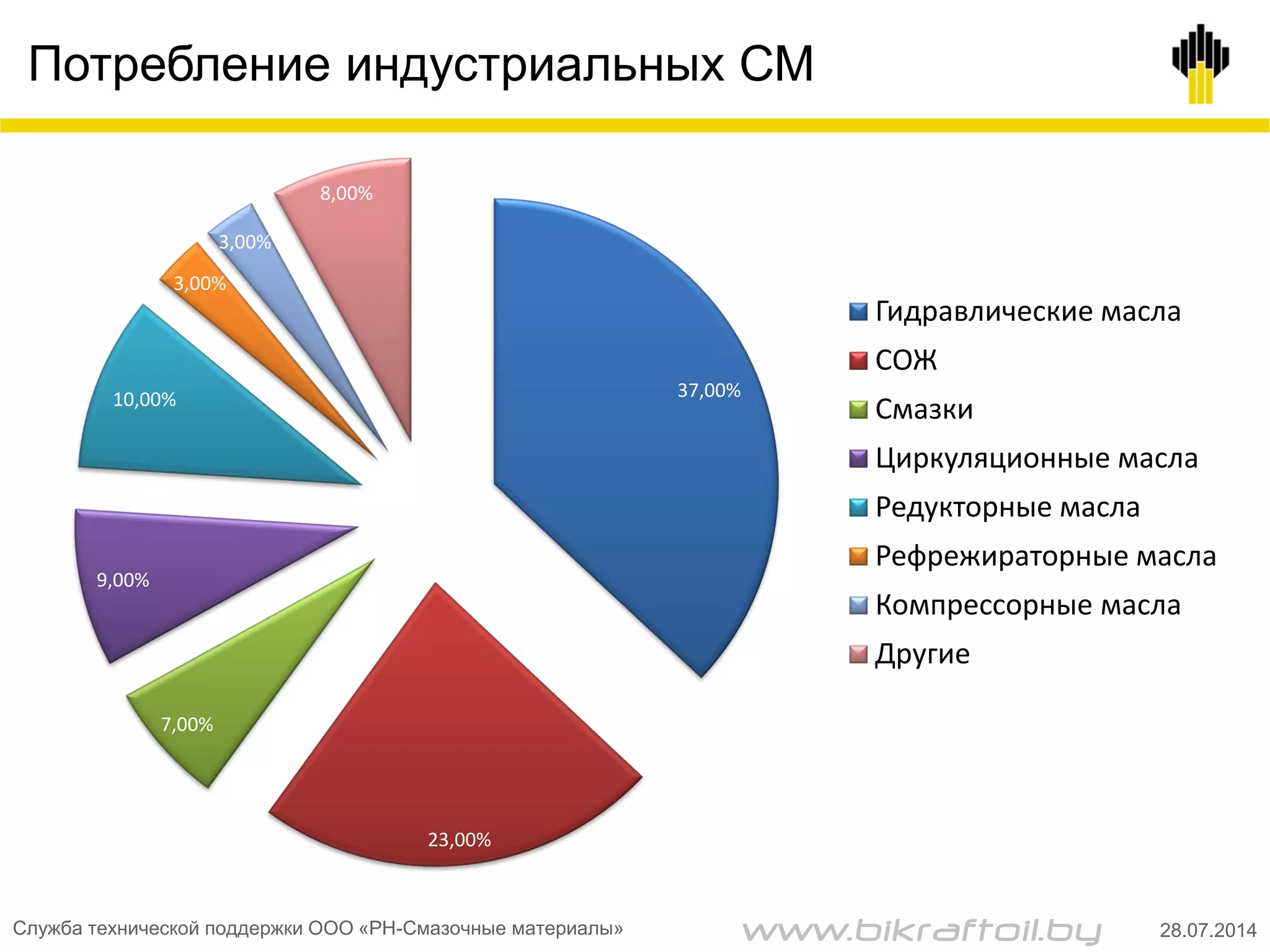

Потребление индустриальных СМ
37,00%
23,00%
7,00%
9,00%
10,00%
3,00%
3,00%
8,00%
СОЖ
Смазки
Циркуляционные масла
Редукторные масла
Рефрежираторные масла
Компрессорные масла
Другие

Области применения гидравлических систем
Стационарные системы
 Машиностроение
 Металлургия
 Литье пластмасс под давлением
 Химическое производство
 Нефтегазодобыча
 Целлюлозно-бумажная промышленность
Мобильная техника
 Строительство
 Горно-обогатительные комбинаты (КОК)

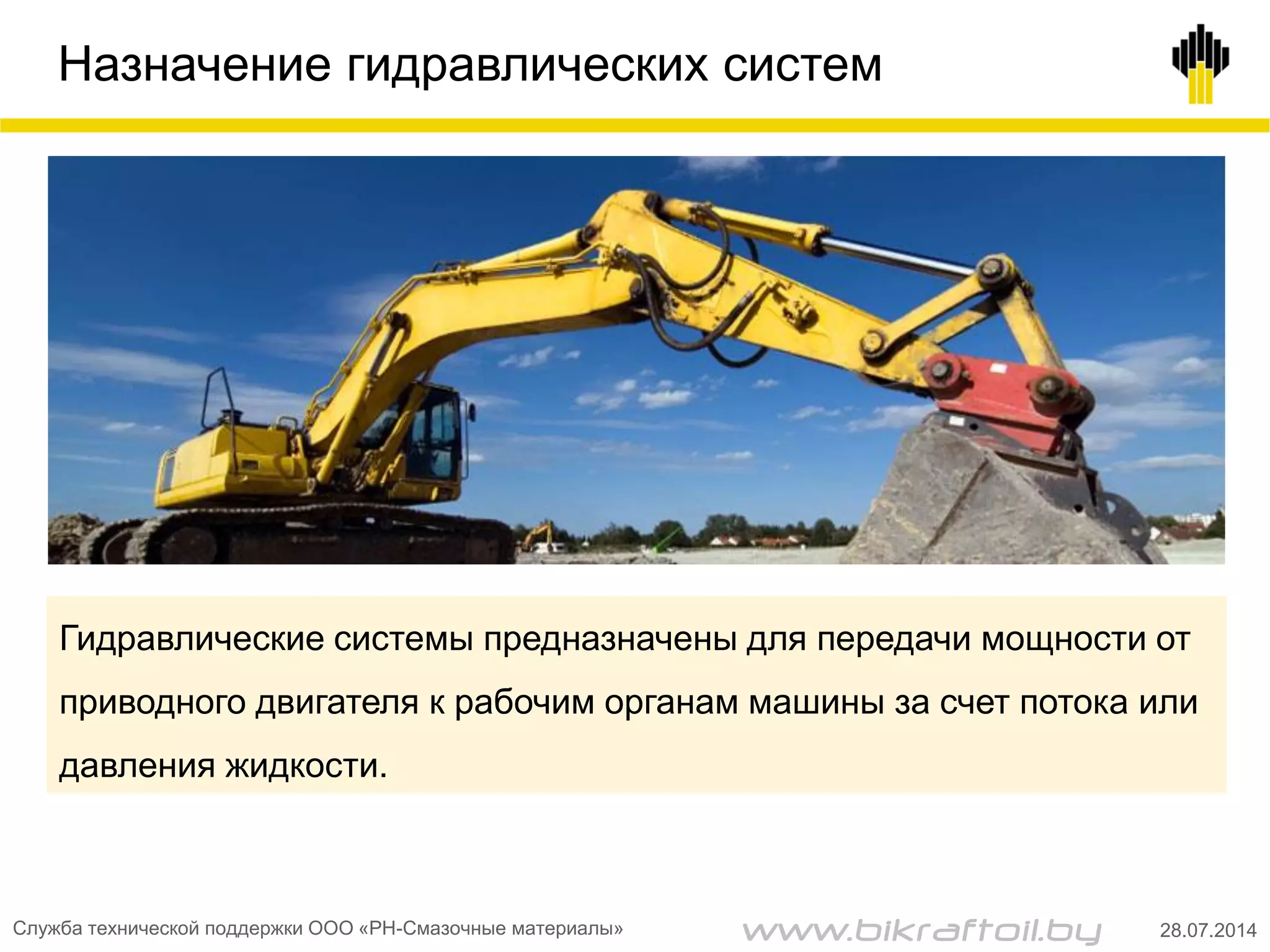

Назначение гидравлических систем
Гидравлические системы предназначены для передачи мощности от
приводного двигателя к рабочим органам машины за счет потока или
давления жидкости.

Что такое гидравлическая сила?
S2=10 см2
Сила F1=1 кг
𝐹2 = 𝐹1
𝑆2
𝑆1
10 см
1 см
Cила F2=10 кг
S1=1 см2

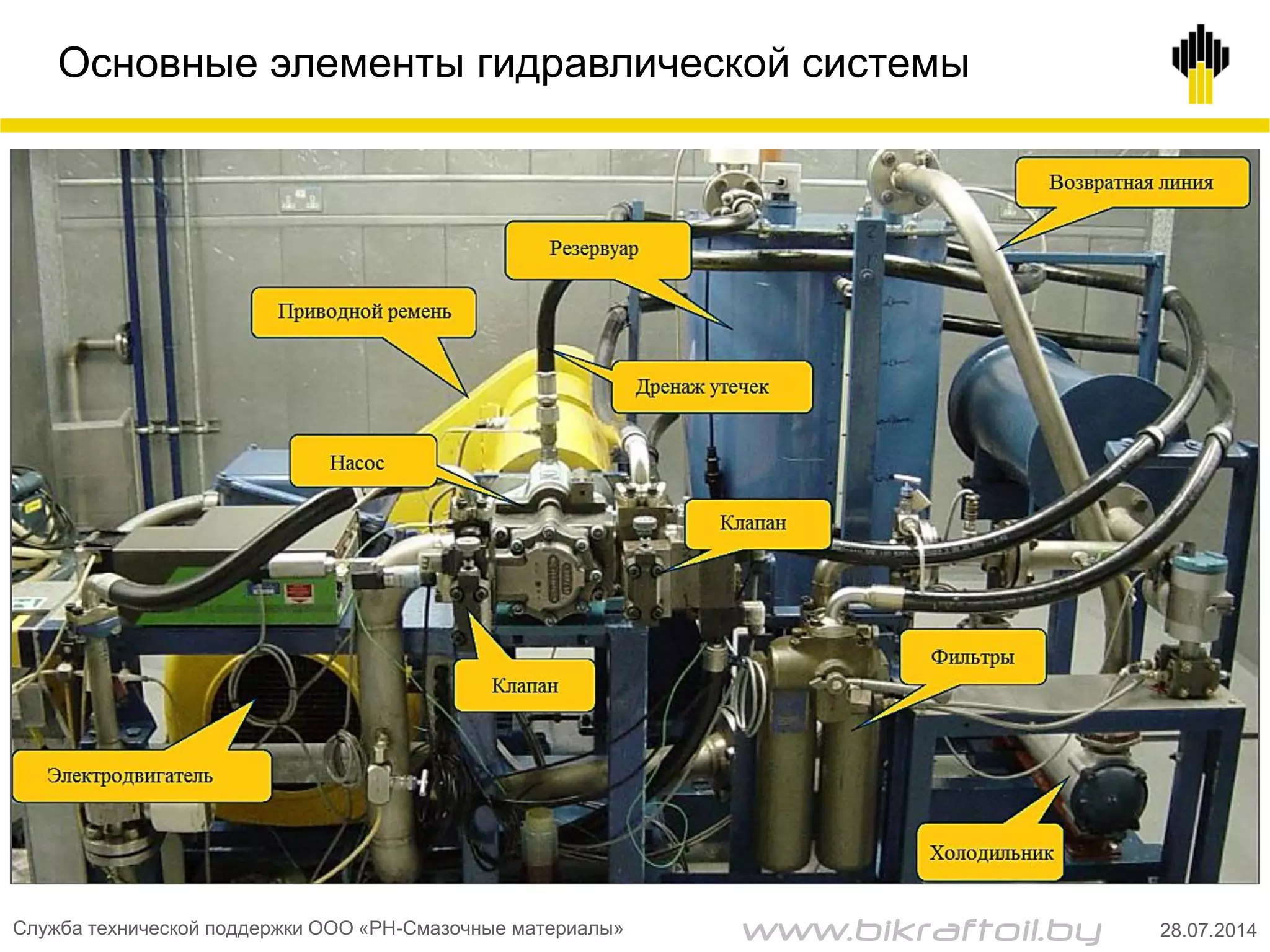

Основные элементы гидравлической системы

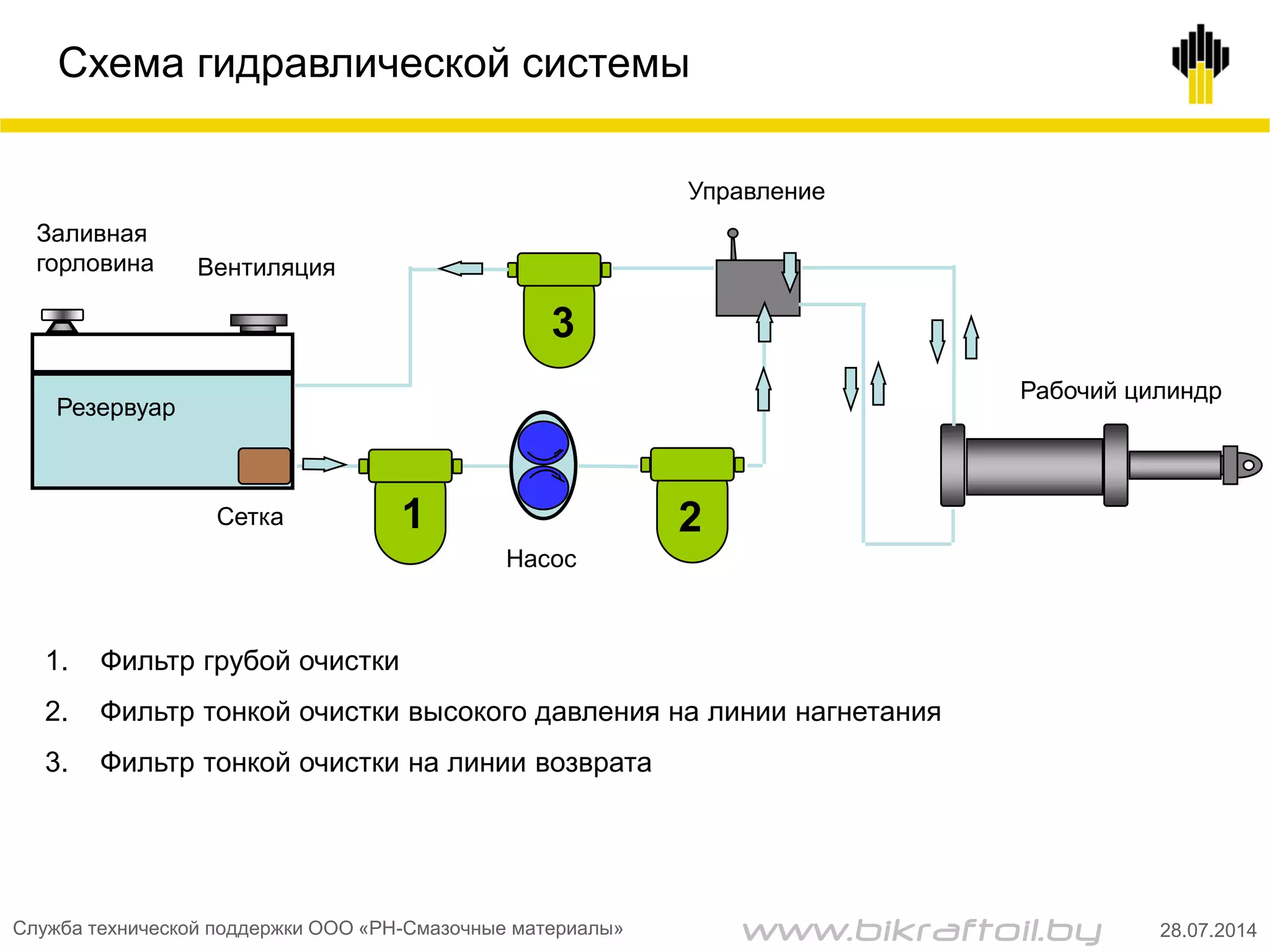

Схема гидравлической системы
1 2
3
Насос
Резервуар
Управление
Рабочий цилиндр
Сетка
Вентиляция
Заливная
горловина
1. Фильтр грубой очистки
2. Фильтр тонкой очистки высокого давления на линии нагнетания
3. Фильтр тонкой очистки на линии возврата

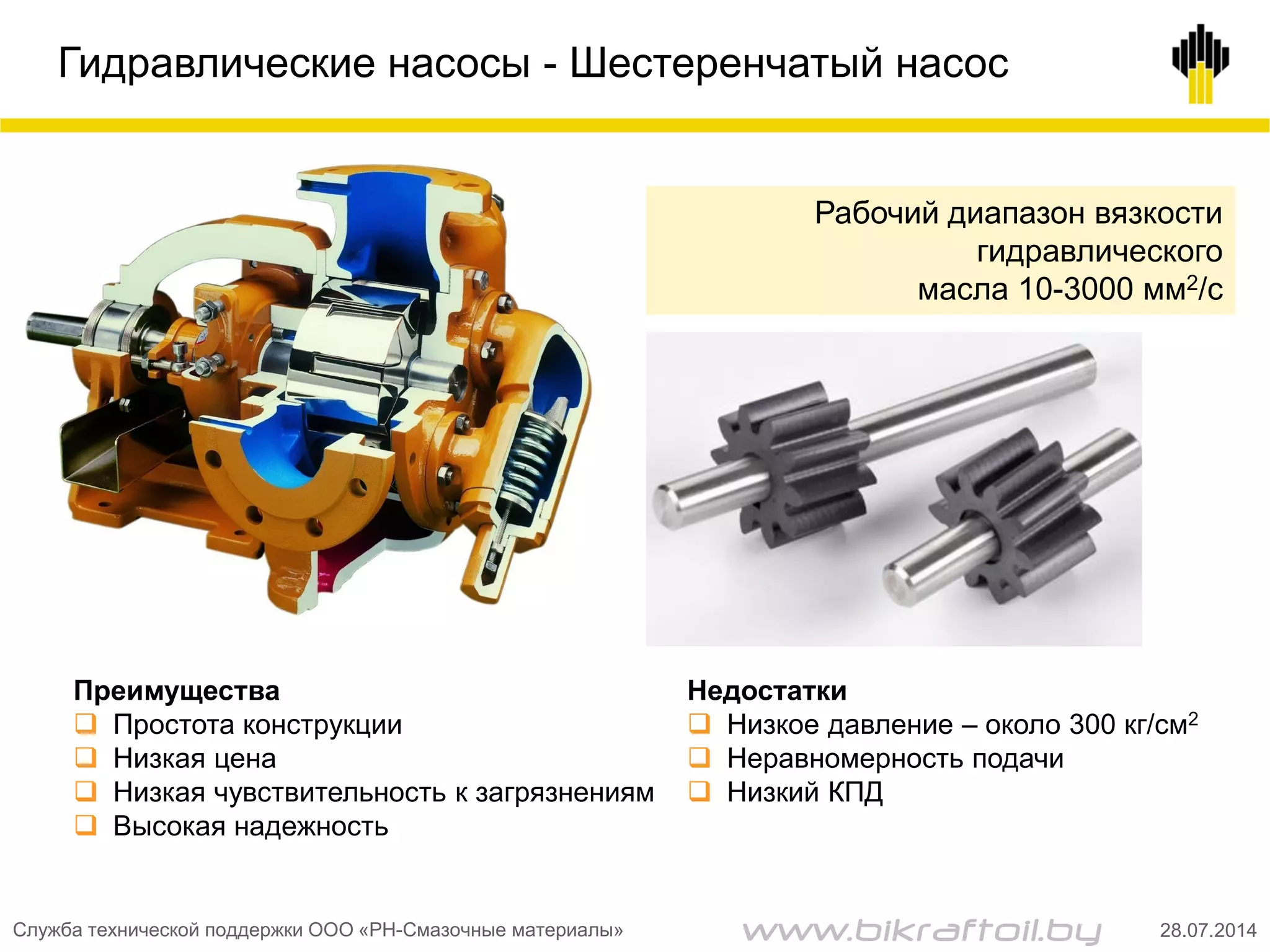

Гидравлические насосы - Шестеренчатый насос
Преимущества
 Простота конструкции
 Низкая цена
 Низкая чувствительность к загрязнениям
 Высокая надежность
Рабочий диапазон вязкости
гидравлического
масла 10-3000 мм2/с
Недостатки
 Низкое давление – около 300 кг/см2
 Неравномерность подачи
 Низкий КПД

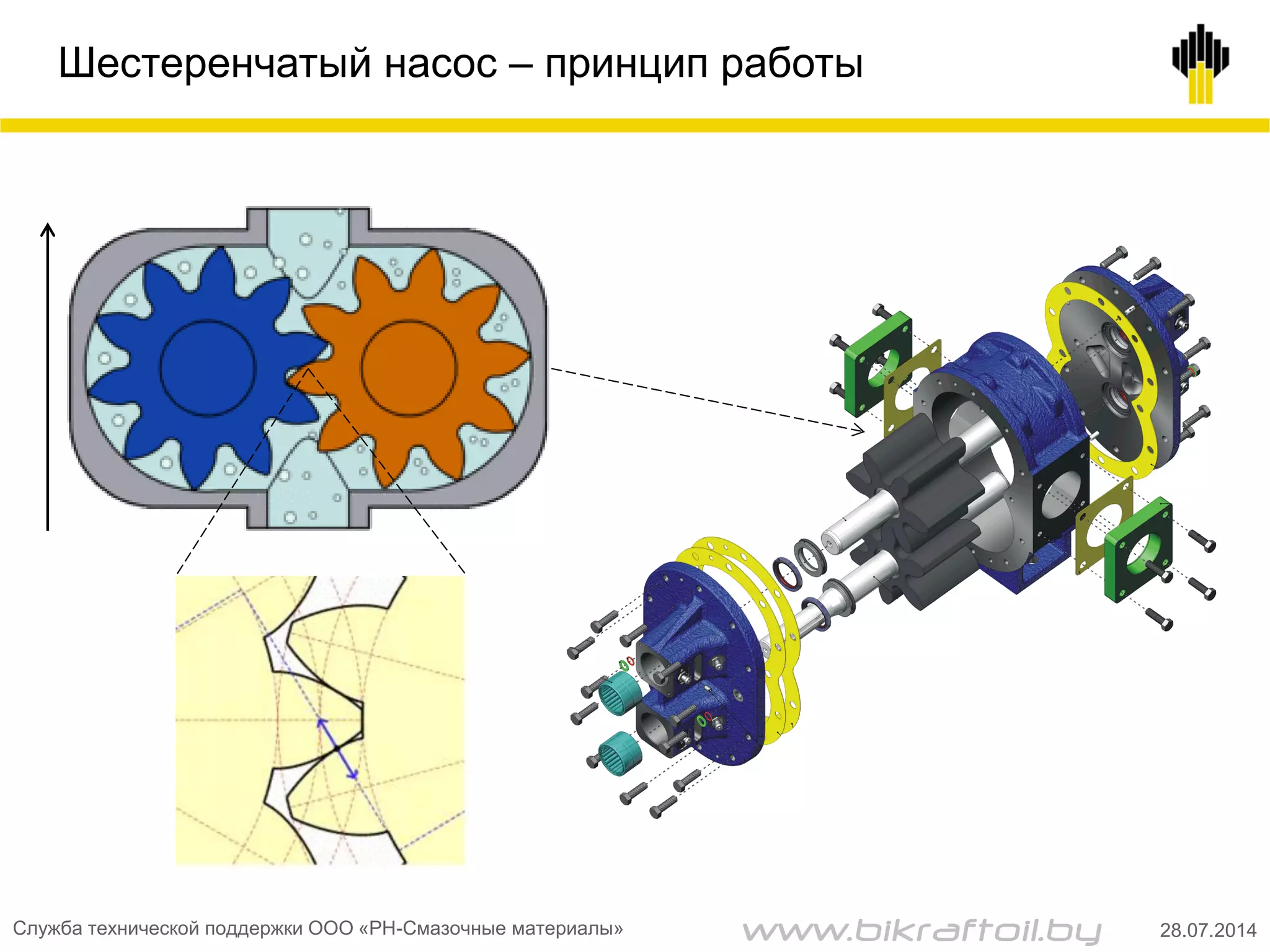

Шестеренчатый насос – принцип работы

Гидравлические насосы – Пластинчатый насос
 Низкая пульсация подачи
 Низкий уровень шума
 Рабочее давление до 140 кг/см2
 Сложность конструкции
 Высокие требования к качеству
гидравлического масла
 Залипание пластин при
низких температурах
Рабочая диапазон вязкости гидравлического

Пластинчатый насос – принцип работы
Требуются высокие
противоизносные свойства
Ротор
Пластина
Статор
(либо статорное кольцо)

Гидравлические насосы - Аксиально-поршневой насос
Рабочий диапазон вязкости гидравлического
 Высокое давление – 400 кг/см2
 Регулируемость рабочего объема
 Большая частота вращения
 Сложная конструкция
 Высокая цена
 Низкая надежность
 Большие пульсации подачи

Аксиально-поршневой насос – Принцип работы
Ведущий вал
Наклонный диск
Блок цилиндровПоршень Гидрораспределитель
К гидравлическому маслу предъявляются повышенные требования в части
термической и гидролитической стабильности
Опорный башмак поршня

Шток гидроцилиндра
Подача от насоса
Корпус гидроцилиндра
Золотник
Слив в бак
Принцип работы золотникового гидрораспределителя

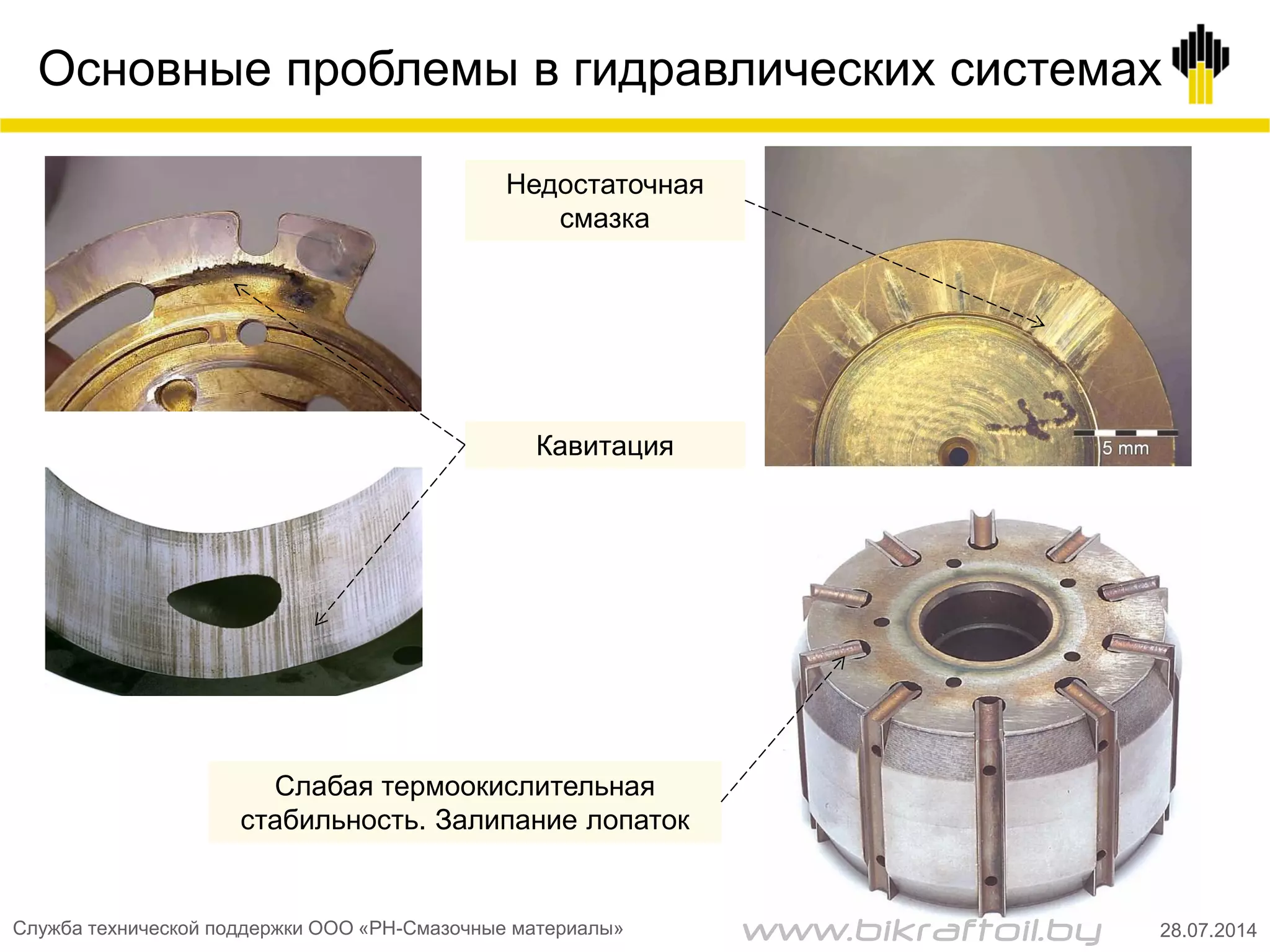

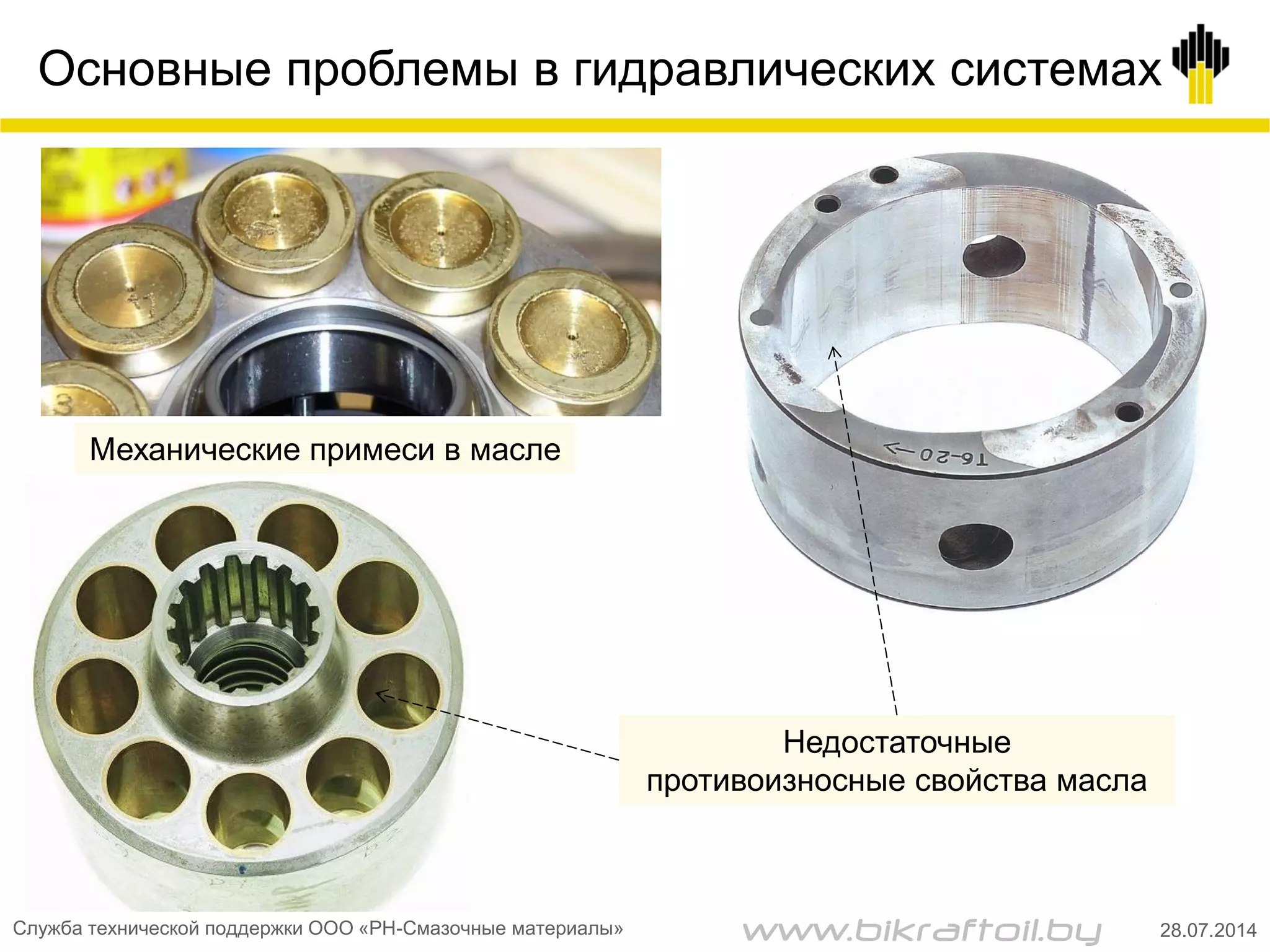

Основные проблемы в гидравлических системах
Механические примеси в масле
Недостаточные
противоизносные свойства масла

Кавитация
Недостаточная
смазка
Слабая термоокислительная
стабильность. Залипание лопаток

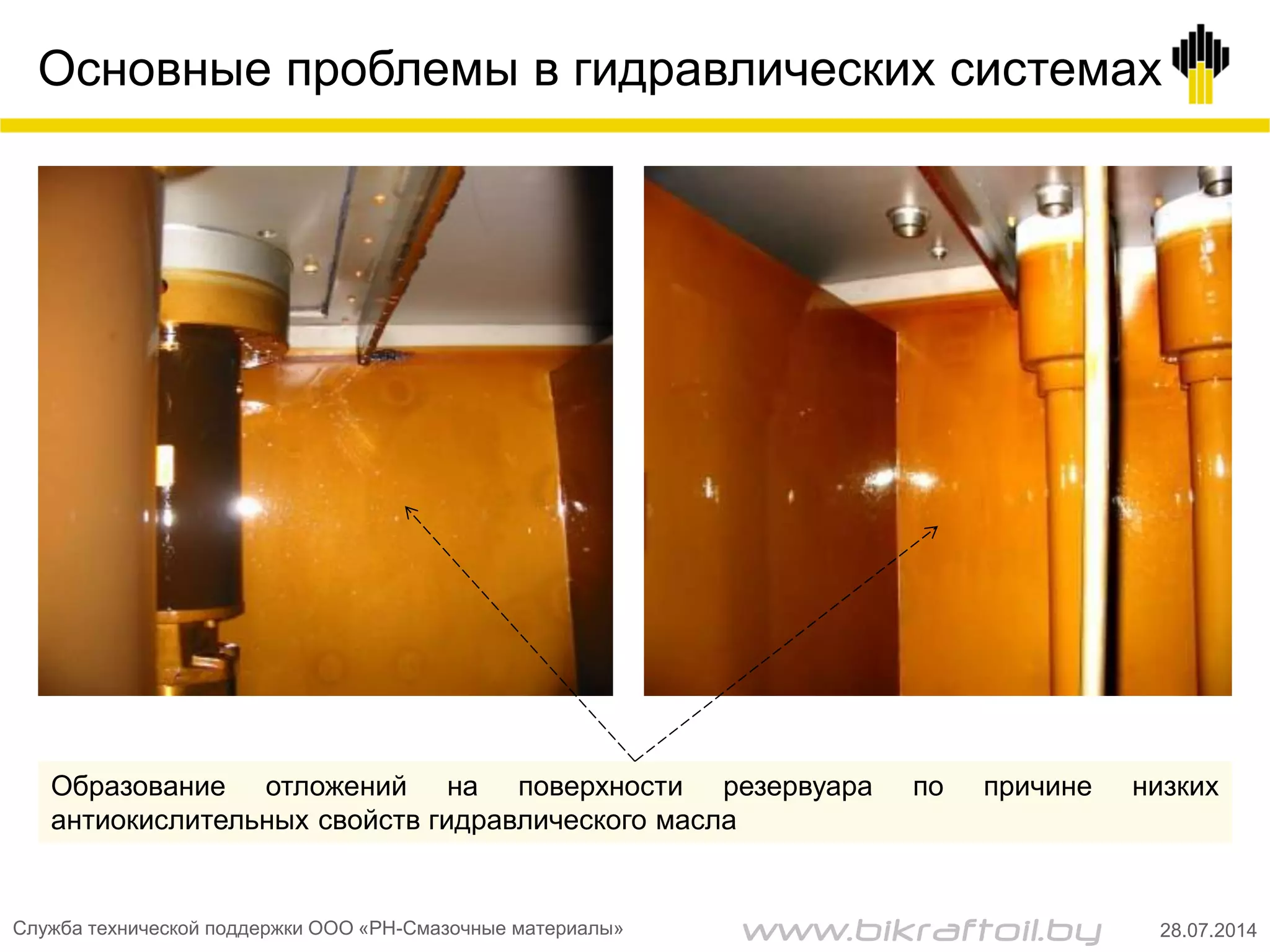

Образование отложений на поверхности резервуара по причине низких
антиокислительных свойств гидравлического масла

Гидравлические жидкости – роль и функции
Главная функция
 Передача энергии
Сопутствующие функции
 Снижение износа
 Уплотнение системы
 Защита от коррозии
 Отвод тепла
 Удаление элементов износа и
загрязнений

Типы гидравлических жидкостей
Минеральные масла – H, HL, HLP, HLVP, HLPD
Пожаробезопасные жидкости – HFA, HFB, HFC, HFD
Биоразлагаемые масла
HETG, HEPG, HEES, HEPR

Минеральные гидравлические масла
Самая многочисленная группа – 90 %
Стандарты – ISO 11158, DIN 51524
OEM спецификации – Denison HF-0
Типы:
 для стационарной техники;
 для мобильной техники
(всесезонные)

Пожаробезопасные жидкости
Стандарт – ISO 12922
Типы:
 HFA (95 % воды + 5 % присадок);
 HFB (60 % масло/присадки + 40 % воды;
 HFC (60 % полигликоль/присадки + 40 % воды);
 HFD (100 % полиэфир HFDU или эфиры фосфорной
кислоты/присадки HFDR)
Область применения – металлургия и авиация

Биоразлагаемые масла
Типы:
 HETG – триглицериды (на основе растительных масел)
 HEPG – полигликоли (растворимы в воде)
 HEES – синтетические сложные эфиры
 HEPR – на основе полиальфаолефинов
Стандарты – ISO 15380, ISO 6743 VDMA 24568, VDMA 24569,

Присадки в гидравлических маслах
Типы
 Антиоксиданты
 Противоизносные
 Модификаторы вязкости
 Модификаторы трения
 Деактиваторы цветных металлов
 Антиржавейные присадки
 Депрессоры
 Противопенные

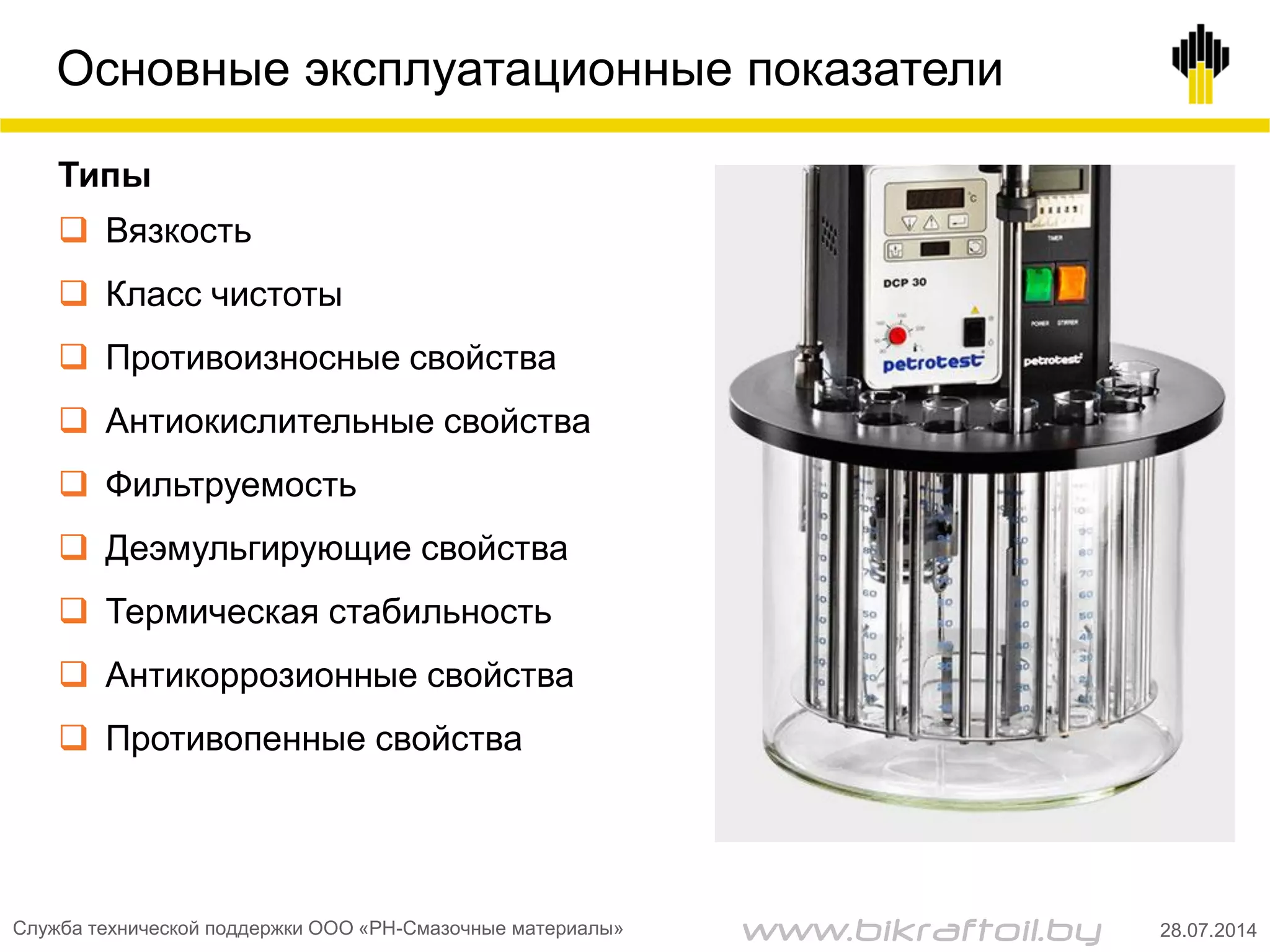

Основные эксплуатационные показатели
Типы
 Вязкость
 Класс чистоты
 Противоизносные свойства
 Антиокислительные свойства
 Фильтруемость
 Деэмульгирующие свойства
 Термическая стабильность
 Антикоррозионные свойства
 Противопенные свойства

Эволюция гидравлических систем
Изменение конструкции
 Уменьшение объема бака;
 Увеличение кратности циркуляции масла;
 Высокие рабочие температуры (до 80 0С);
 Высокие давления – 300 кг/см2 и выше;
 Зазоры в системах управления до 5 мкм;
 Тонкость фильтрация – 2-10 мкм
Требования к маслу
 Окислительная и термическая стабильность;
 Высокие противоизносные свойства;
 Высокий класс чистоты;
 Стойкость к образованию отложений;
 Высокие антипенные и деаэрационные
свойства;
 Высокие деэмульгирующие свойства.

Эволюция гидравлических систем
Старые интервалы замены
Caterpillar 2000 ч
Volvo 2000 ч
JCB 1000 ч
Komatsu 2000 ч
Новые интервалы замены:
Caterpillar 6000 ч
Volvo 4000 ч
JCB 3000 ч
Komatsu 5000 ч
В будущем
8000 и выше

Классы вязкости гидравлических масел ISO VG
Класс Средняя вязкость,
мм2/с
Вязкость кинематическая, мм2/с
min max
2 2,2 1,98 2,42
3 3,2 2,88 3,52
5 4,6 4,14 5,06
7 6,8 6,12 7,48
10 10 9,00 11,0
15 15 13,5 16,5
22 22 19,8 24,2
32 32 28,8 35,2
46 46 41,4 50,6
68 68 61,2 74,8
100 100 90,0 110
150 150 135 165

Спецификации – DIN 51524
 H (HH)* – минеральное масло без присадок;
 Part 1 HL (HL) – минеральное масло H с ингибитором
коррозии и антиокислительными присадками;
 Part 2 HLP (HM) – минеральное HL с противоизносной
присадкой;
 Part 3 HVLP (HV) – минеральное HLP c модификаторов
вязкости (улучшенные вязкостно-температурные свойства)
DIN 51524
основной отраслевой стандарт

Эволюция гидравлических масел
Базовые масла
И-20, И-40
Легированные
масла стандарта
ИГП
Легированные
масла стандарта
И-Г-С
Масла отвечающие
требованиям DIN 51524
часть II (HLP)
Гидравлические масла на
синтетической основе
Масла отвечающие
часть III (HVLP)
Безцинковые
гидравлические масла
DIN 51524 часть II (HLP)
ТНК Гидравлик HLP
ТНК Гидравлик
ZF
ТНК Гидравлик HVLP
ТНК Гидравлик Зима
ТНК ПСМ Гидротек
Арктик
Продукт в
разработке
Стандарт
Бесцинковые масла
отвечающие
часть III (HVLP)
Свойства
ТНК Контур

Спецификации – DIN 51524 part 2 & 3
Основные
• Вязкость
• Класс чистоты
• Зольность
• Содержание воды
• Температура
застывания
вспышки
• Кислотное число
Эксплуатационные
• Фильтруемость
• Пенообразование
• Воздухоотделение
• Деэмульгируемость
• Совместимость с
эластомерами
• Стабильность к сдвигу
• Коррозия меди
• Коррозия стали
• Окисление после 1000 ч
Противоизносные
• FZG
• V 104 лопастной
насос
DIN 51524 part 2 & 3 - свойства

Спецификации OEM
 Denison, Eaton, Bosch Rexroth, Cincinnati;
 Наиболее продвинутая спецификация Denison HF-0;
 Требования Denison HF-0 в части термоокислительной и
гидролитической стабильности выше, чем требования DIN;
 Рабочие характеристики масла оцениваются на гибридном
насосе T6H20C.

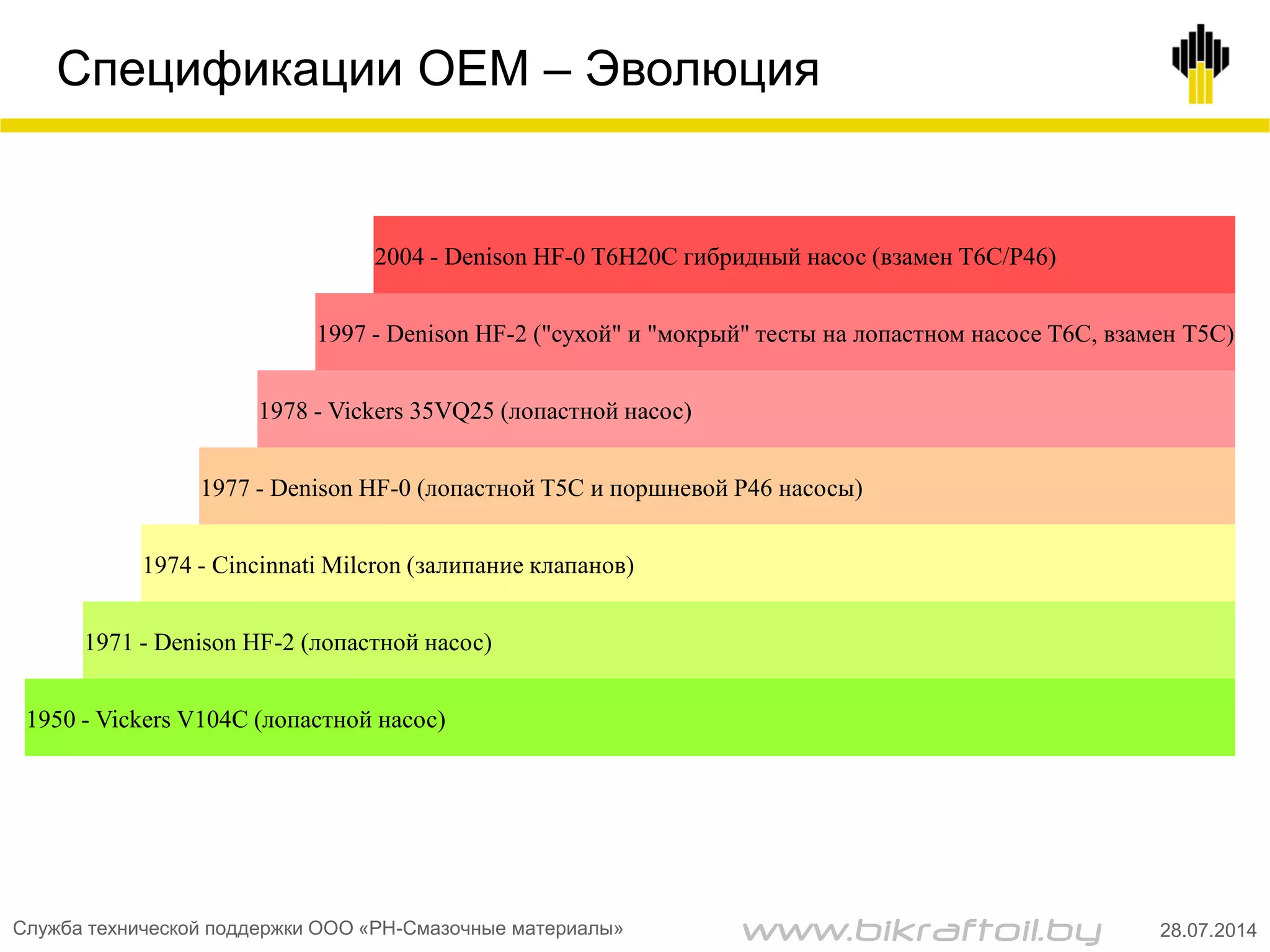

Спецификации OEM – Эволюция
2004 - Denison HF-0 T6H20C гибридный насос (взамен T6C/P46)
1997 - Denison HF-2 ("сухой" и "мокрый" тесты на лопастном насосе T6C, взамен Т5С)
1978 - Vickers 35VQ25 (лопастной насос)
1977 - Denison HF-0 (лопастной T5С и поршневой P46 насосы)
1974 - Cincinnati Milcron (залипание клапанов)
1971 - Denison HF-2 (лопастной насос)
1950 - Vickers V104C (лопастной насос)

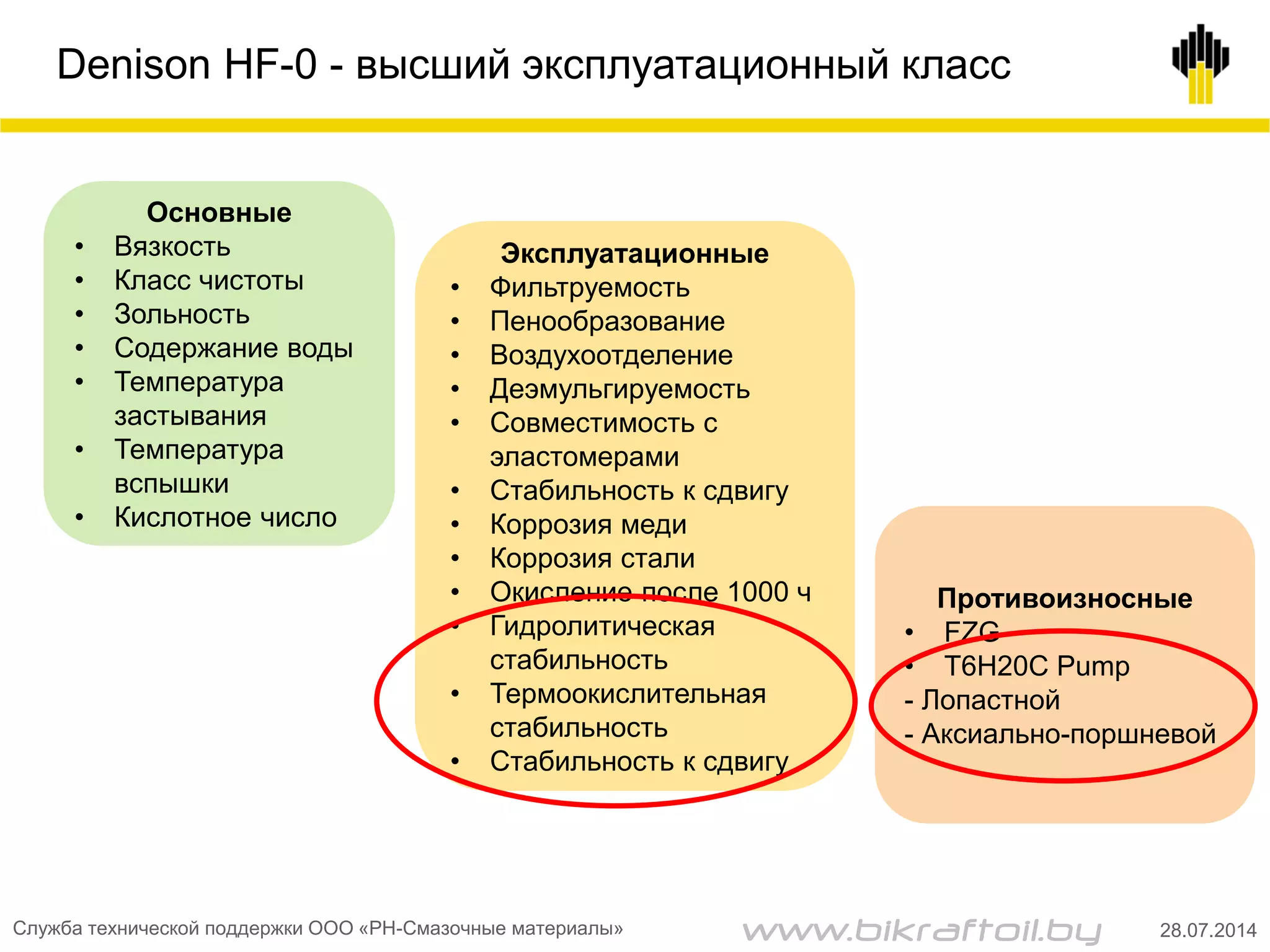

Denison HF-0 - высший эксплуатационный класс
Основные
• Вязкость
• Класс чистоты
• Зольность
• Содержание воды
застывания
вспышки
• Кислотное число
Эксплуатационные
• Фильтруемость
• Пенообразование
• Воздухоотделение
• Деэмульгируемость
• Совместимость с
эластомерами
• Коррозия меди
• Коррозия стали
• Окисление после 1000 ч
• Гидролитическая
стабильность
• Термоокислительная
стабильность
Противоизносные
• FZG
• T6H20C Pump
- Лопастной
- Аксиально-поршневой

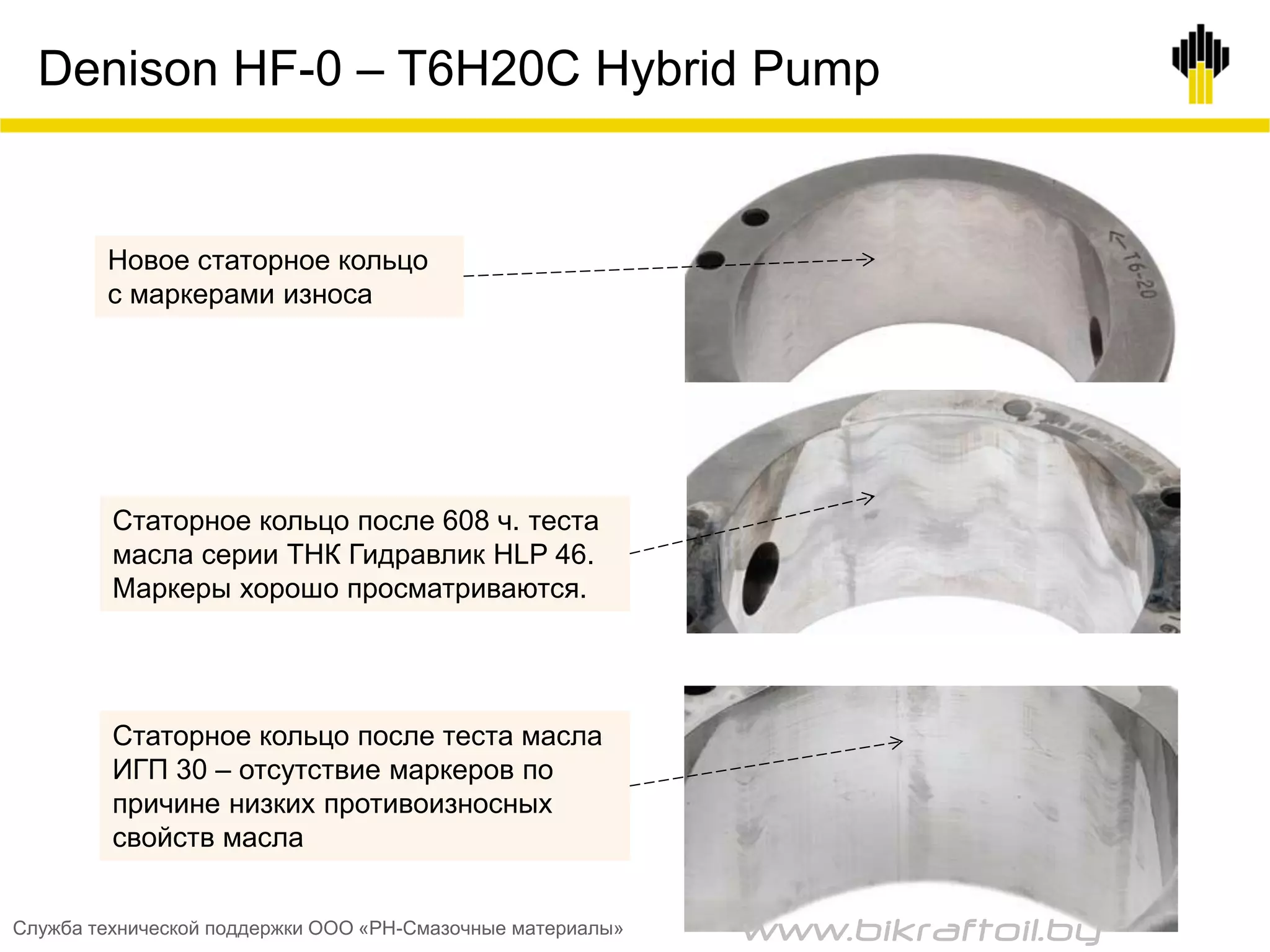

Denison HF-0 – T6H20C Hybrid Pump

Новое статорное кольцо
с маркерами износа
Статорное кольцо после 608 ч. теста
масла серии ТНК Гидравлик HLP 46.
Маркеры хорошо просматриваются.
Статорное кольцо после теста масла
ИГП 30 – отсутствие маркеров по
причине низких противоизносных
свойств масла
Служба технической поддержки ООО «РН-Смазочные материалы» www.bikraftoil.by

Новый поршень
Поршень после 608 ч испытания
масла ТНК Гидравлик HLP 46
Поршень после 608 ч испытания
масла ИГП 30 – сильный износ
опорного башмака клапана

Eaton Vickers 35VQ25 Vane Pump Test
Новые статорное кольцо и лопатка
Статорное кольцо и лопатка после теста
масла ТНК Гидравлик HLP 46
Статорное кольцо после теста масла
типа ИГП 30

Гидролитическая стабильность ASTM D 2619
0 1 2 3 4
Кислотное число воды, мг КОH/г0,01
≤ 4,0
0,07
0,2 Потеря массы меди, г/см2
ТНК Гидравлик HLP 46
Требования Denison HF-0
Условия: 75 г масла + 25 г воды + медная пластина. Температура испытания – 93,3 0С.
Длительность - 48 часов.

0 1 2 3 4 5
Термическая стабильность Cincinnati Machine Test P-70
Отложения на медном стержне, мг/200мл
< 5,0
0,8
0,2
< 3,5
Требования Cincinnati Machine P-70
Масло испытывается при 135 0С в течение 168 ч в присутствии медного и стального стержней.
Оцениваются: состояние стержней (вид, отложения и потеря массы); состояние масла (вязкость,
кислотное число, цвет).
Отложения на стальном стержне, мг/200мл

Термическая стабильность Cincinnati Machine Test P-70
ТНК Гидравлик HLP 46 ИГП-30

Окислительная стабильность TOST (ASTM D 4310)
ТНК
Гидравлик
ZF 32
ТНК
Гидравлик
Стандарт 32
ИГП-30
ТНК
Гидравлик
HLP 46
www.bikraftoil.by

Фильтруемость – Denison HF-0
Сущность метода заключается в определении времени прохождения определенного объема масла
через мембранный фильтр типа 1,2 um White (1,2 мкм).
Фильтруемость определяется в отсутствии («сухой» тест) и присутствии 2 % воды («мокрый» тест).
0 100 200 300 400 500 600
«Сухой» тест
«Мокрый» тест
600
112
121
Требования Denison HF-0
600

Пенообразование и воздухоотделение
• Из-за механического возмущения
масло может захватывать воздух
- В виде пены, у поверхности
масла
- В виде поглощенного воздуха, в
объеме масла
• Пена и поглощенный воздух делают
масло сжимаемым
Это обусловливает:
- потери при передаче мощности
- разрушение масляной пленки
- окисление масла

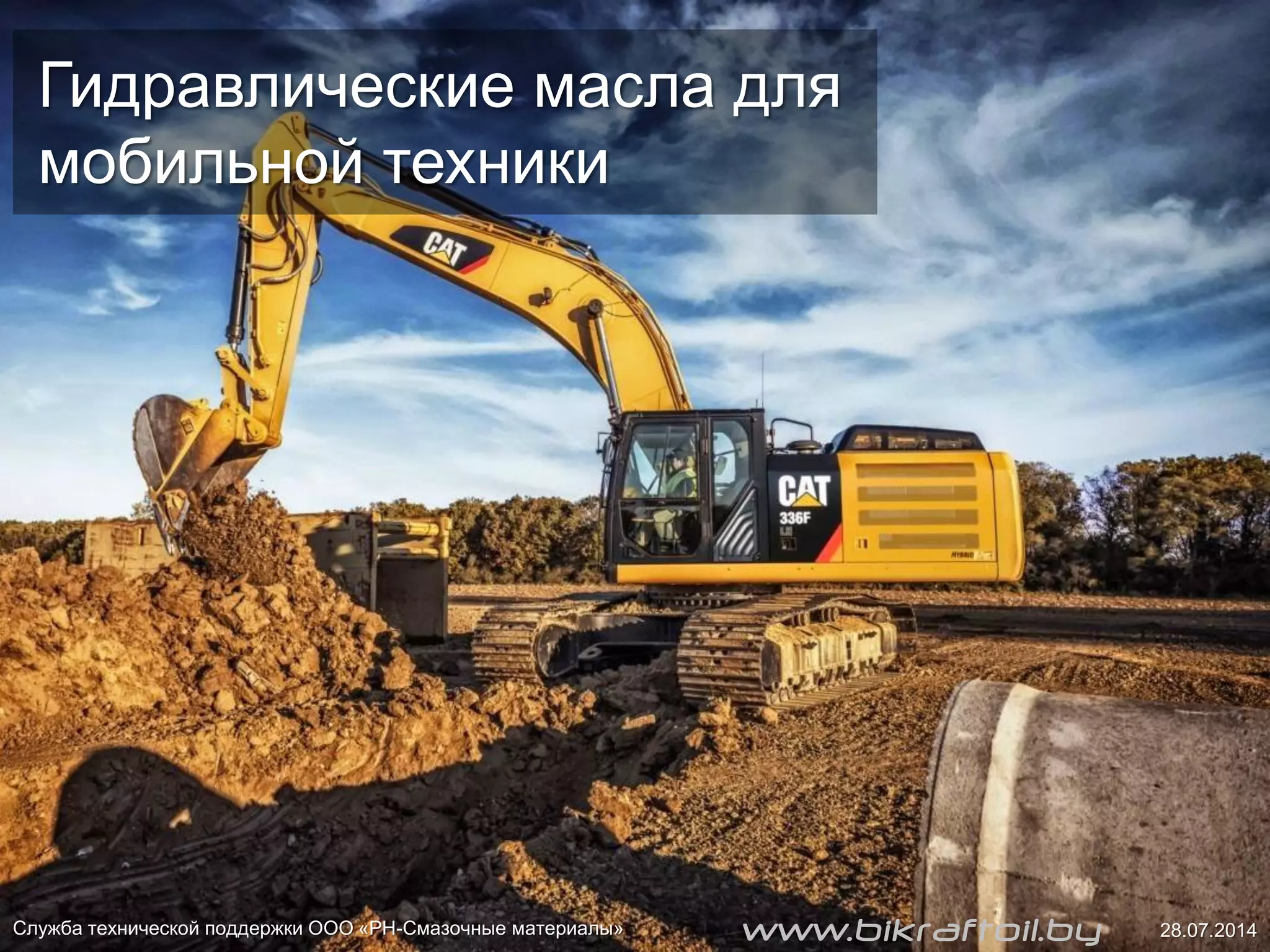

Гидравлические масла для
мобильной техники

Масла серии ТНК Гидравлик Арктик
• Масла серии ТНК Гидравлик Зима соответствуют классам вязкости ISO VG 32, 46
• Индекс вязкости масел ≥ 290

Масла серии ТНК Гидравлик Арктик – V-T зависимость
www.bikraftoil.by

Масла серии ТНК Гидравлик Зима
• Масла серии ТНК Гидравлик Зима соответствуют классам вязкости ISO VG 15, 22;
• Соответствуют DIN 51524 part III – HVLP
28.07.2014Служба технической поддержки ООО «РН-Смазочные материалы» www.bikraftoil.by

Масла серии ТНК Гидравлик Зима – Отзывы и допуски
ТНК Гидравлик Зима 15, 22
Служба технической поддержки ООО «РН-Смазочные материалы» www.bikraftoil.by

Масла серии ТНК Гидравлик Зима – V-T зависимость
www.bikraftoil.by

Масла серии ТНК Гидравлик HVLP
• Масла серии ТНК Гидравлик Зима соответствуют классам вязкости ISO VG 32, 46;
• Соответствуют DIN 51524 part III – HVLP

Масла серии ТНК Гидравлик HVLP – Допуски
ТНК Гидравлик HVLP 32, 46

Масла серии ТНК Гидравлик HVLP – Отзывы
www.bikraftoil.by

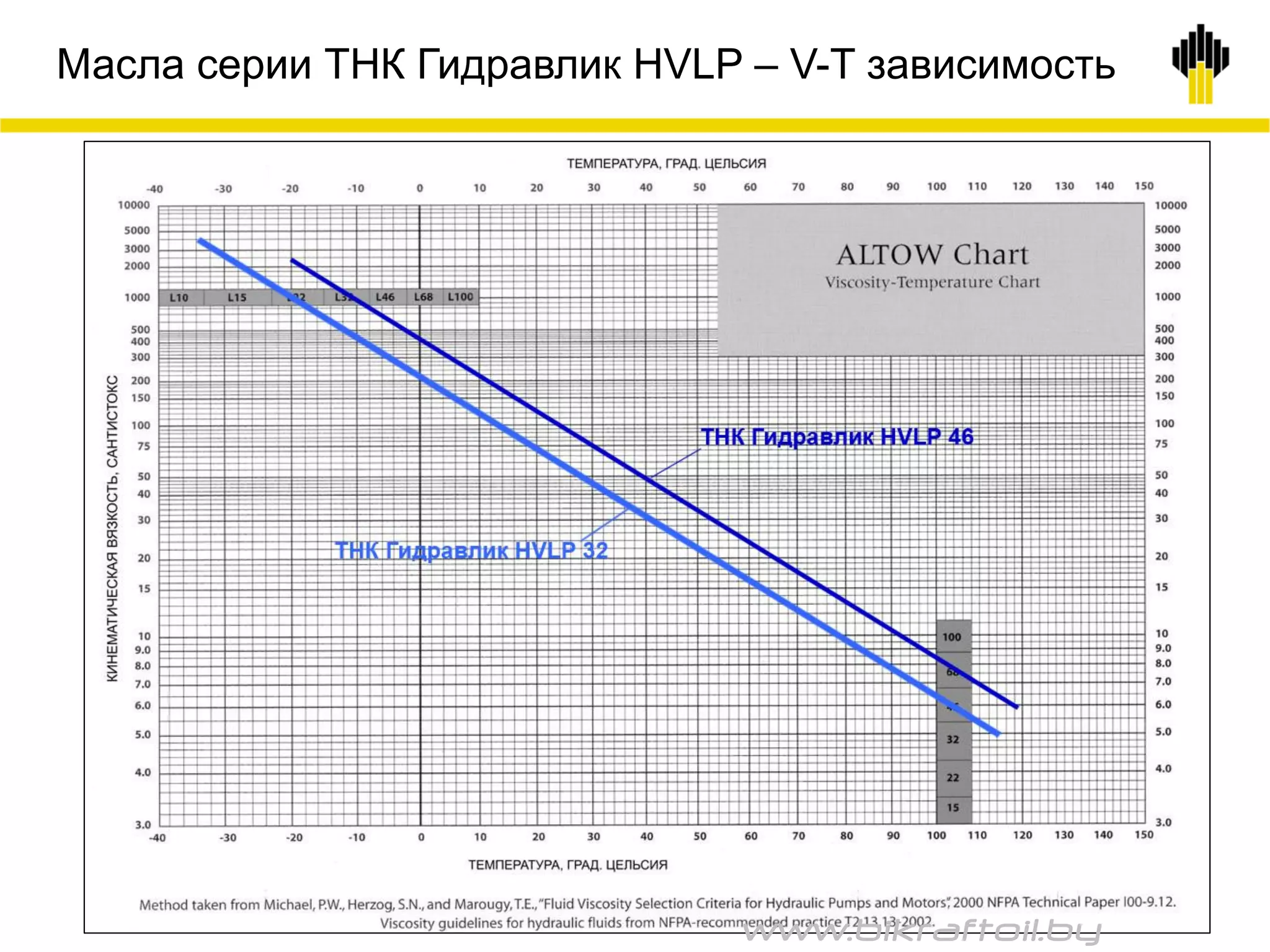

Масла серии ТНК Гидравлик HVLP – V-T зависимость
www.bikraftoil.by

Масла серии ТНК Гидравлик Арктик, Зима, HVLP – V-T зависимость
www.bikraftoil.by

Гидравлические масла для
стационарной техники

Масла серии ТНК Гидравлик HLP
• Масла серии ТНК Гидравлик HLP соответствуют классам вязкости ISO VG 32, 46, 68, 100;
• Соответствуют DIN 51524 part II – HLP

Масла серии ТНК Гидравлик HLP – Допуски
ТНК Гидравлик HLP 32, 46, 68, 100

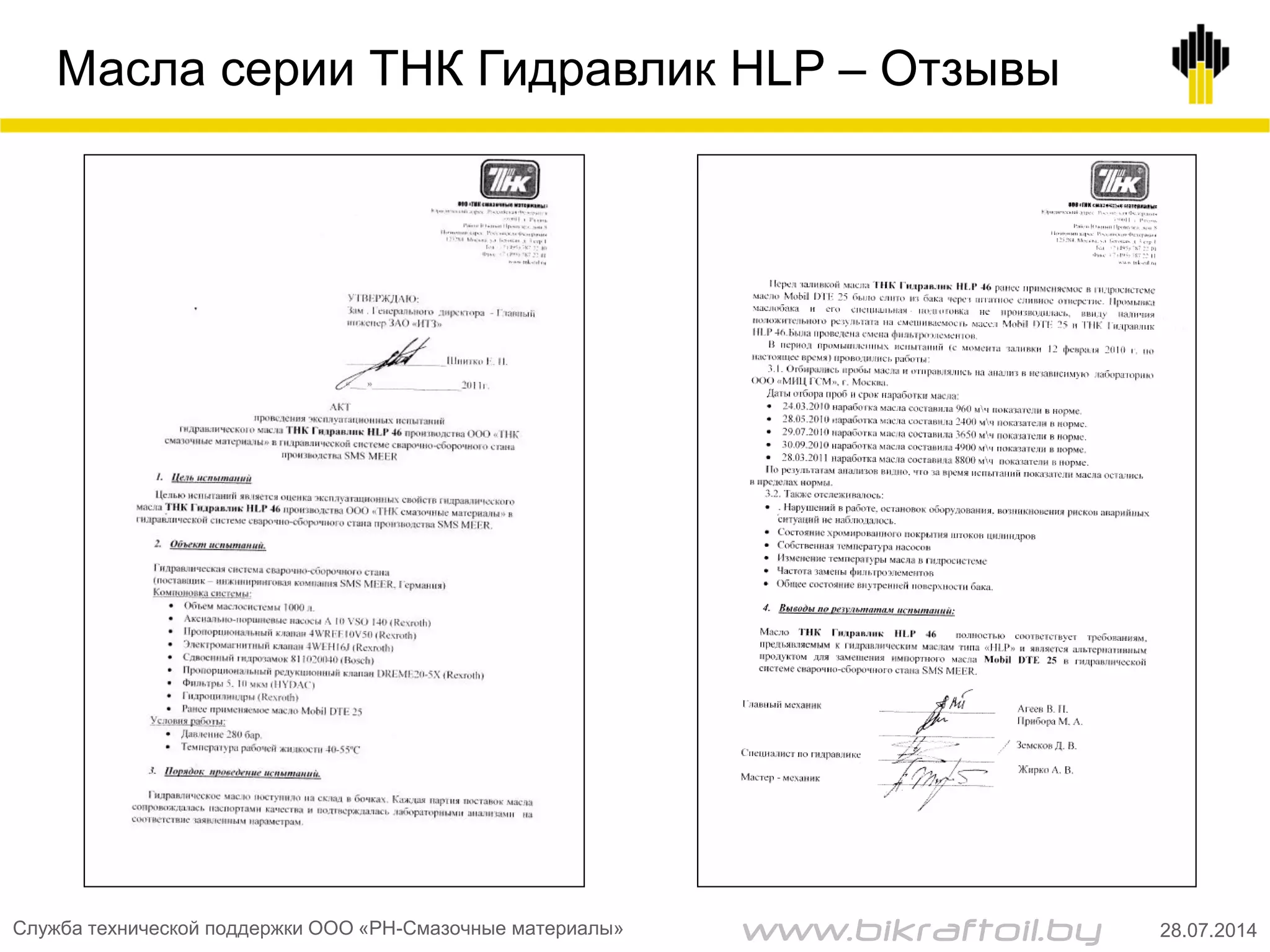

Масла серии ТНК Гидравлик HLP – Отзывы

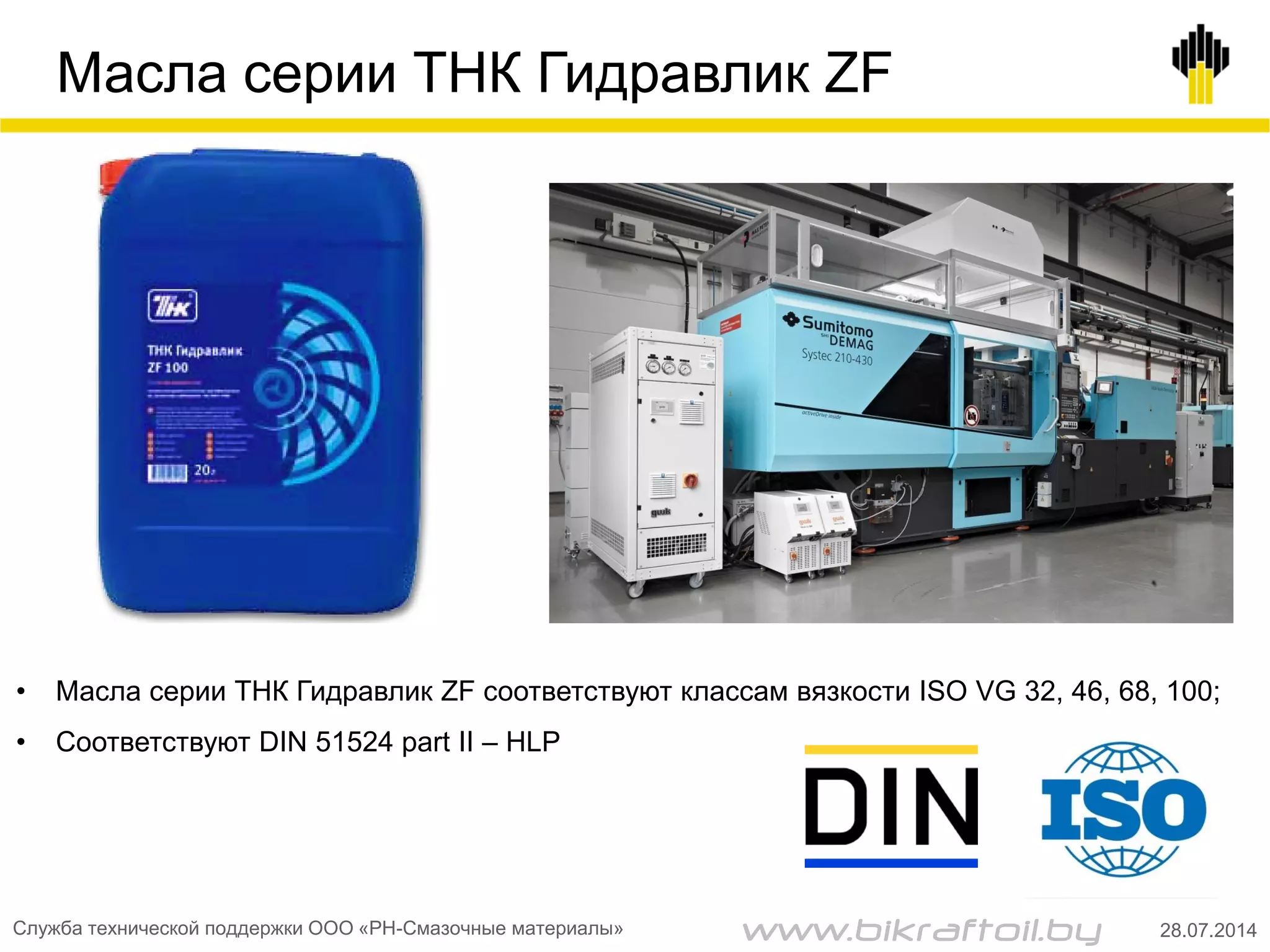

Масла серии ТНК Гидравлик ZF
• Масла серии ТНК Гидравлик ZF соответствуют классам вязкости ISO VG 32, 46, 68, 100;
• Соответствуют DIN 51524 part II – HLP

Масла серии ТНК Гидравлик ZF – Допуски
ТНК Гидравлик ZF 32, 46, 68, 100

Масла серии ТНК Гидравлик ZF – Отзывы

Аналоги
• BP Energol HLP-HM 32, 46 , 68
• Esso Nuto H 32, 46 , 68
• Mobil DTE 24, 25, 26
• Shell Tellus 32, 46 , 68
• Техасо Rando HD 32, 46 , 68
• Chevron EP Hyd Oil 32, 46 , 68
• Fuchs Renolin B 10, 15, 20

Основные потребители в металлургии

Основные потребители в машиностроении

Почтовый адрес:
117997, г. Москва, Софийская наб., 26/1
Телефон для справок:+7 (499) 517-88-99
Факс:+7 (499) 517-72-35
E-mail: postman@rosneft.ru
КОНТАКТНАЯ ИНФОРМАЦИЯ

РОСНЕФТЬ Масла гидравлические

More Related Content

What's hot

Similar to РОСНЕФТЬ Масла гидравлические

More from Andy Kom

РОСНЕФТЬ Масла гидравлические
