Compaggr oil

Масла для центробежных компрессоров
химических производств
ТНК Синтез-Газ
ТНК Турбо Кп-8с
Служба технической поддержки ООО «РН-Смазочные материалы» 21.09.2014

Масла для центробежных компрессоров
химических производств

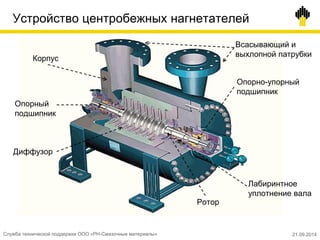

Устройство центробежных нагнетателей
Корпус
Опорный
подшипник
Всасывающий и
выхлопной патрубки
Опорно-упорный
подшипник
Лабиринтное
уплотнение вала
Диффузор
Ротор

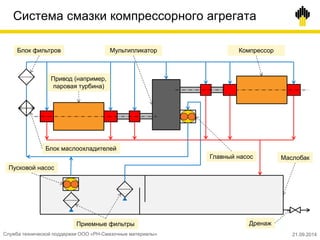

Система смазки компрессорного агрегата
Приемные фильтры
Пусковой насос
Главный насос Маслобак
Дренаж
Блок маслоохладителей
Блок фильтров
Привод (например,
паровая турбина)
Мультипликатор Компрессор

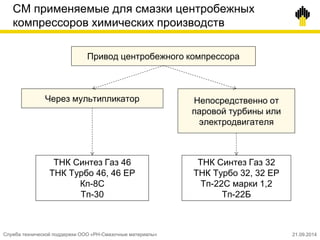

СМ применяемые для смазки центробежных
компрессоров химических производств
Привод центробежного компрессора
Через мультипликатор Непосредственно от
паровой турбины или
электродвигателя
ТНК Синтез Газ 46
ТНК Турбо 46, 46 EP
Кп-8С
Тп-30
ТНК Синтез Газ 32
ТНК Турбо 32, 32 EP
Тп-22С марки 1,2
Тп-22Б

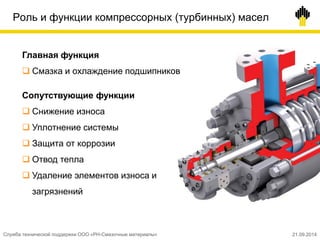

Роль и функции компрессорных (турбинных) масел
Главная функция
 Смазка и охлаждение подшипников
Сопутствующие функции
 Снижение износа
 Уплотнение системы
 Защита от коррозии
 Отвод тепла
 Удаление элементов износа и
загрязнений

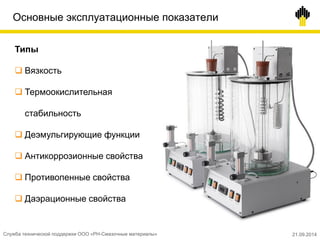

Основные эксплуатационные показатели
Типы
 Вязкость
 Термоокислительная
стабильность
 Деэмульгирующие функции
 Антикоррозионные свойства
 Противопенные свойства
 Даэрационные свойства

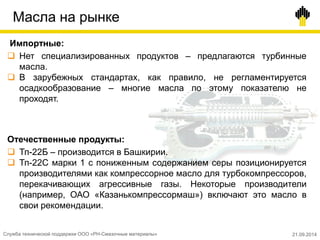

Масла на рынке
Импортные:
 Нет специализированных продуктов – предлагаются турбинные
масла.
 В зарубежных стандартах, как правило, не регламентируется
осадкообразование – многие масла по этому показателю не
проходят.
Отечественные продукты:
 Тп-22Б – производится в Башкирии.
 Тп-22С марки 1 с пониженным содержанием серы позиционируется
производителями как компрессорное масло для турбокомпрессоров,
перекачивающих агрессивные газы. Некоторые производители
(например, ОАО «Казанькомпрессормаш») включают это масло в
свои рекомендации.

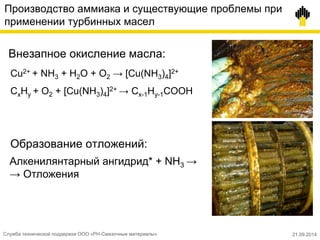

Производство аммиака и существующие проблемы при
применении турбинных масел
Cu2+ + NH3 + H2O + O2 → [Cu(NH3)4]2+
CxHy + O2 + [Cu(NH3)4]2+ → Cx-1Hy-1COOH
Внезапное окисление масла:
Образование отложений:
Алкенилянтарный ангидрид* + NH3 →
→ Отложения

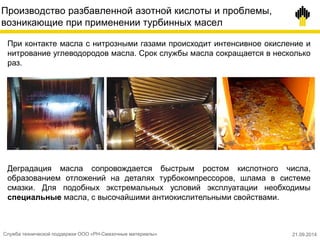

Производство разбавленной азотной кислоты и проблемы,
возникающие при применении турбинных масел
При контакте масла с нитрозными газами происходит интенсивное окисление и
нитрование углеводородов масла. Срок службы масла сокращается в несколько
раз.
Деградация масла сопровождается быстрым ростом кислотного числа,
образованием отложений на деталях турбокомпрессоров, шлама в системе
смазки. Для подобных экстремальных условий эксплуатации необходимы
специальные масла, с высочайшими антиокислительными свойствами.

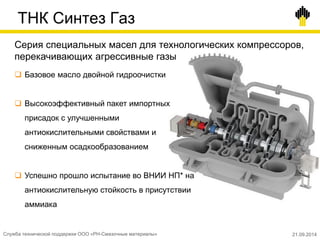

ТНК Синтез Газ
Серия специальных масел для технологических компрессоров,
перекачивающих агрессивные газы
 Базовое масло двойной гидроочистки
 Высокоэффективный пакет импортных
присадок с улучшенными
антиокислительными свойствами и
сниженным осадкообразованием
 Успешно прошло испытание во ВНИИ НП* на
антиокислительную стойкость в присутствии
аммиака

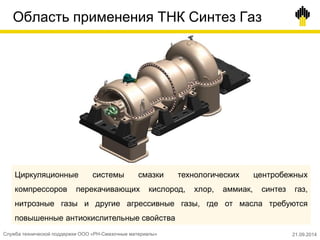

Область применения ТНК Синтез Газ
Циркуляционные системы смазки технологических центробежных
компрессоров перекачивающих кислород, хлор, аммиак, синтез газ,
нитрозные газы и другие агрессивные газы, где от масла требуются
повышенные антиокислительные свойства

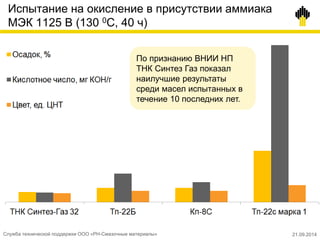

Испытание на окисление в присутствии аммиака
МЭК 1125 В (130 0С, 40 ч)
По признанию ВНИИ НП
ТНК Синтез Газ показал
наилучшие результаты
среди масел испытанных в
течение 10 последних лет.

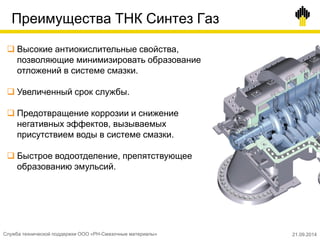

Преимущества ТНК Синтез Газ
 Высокие антиокислительные свойства,
позволяющие минимизировать образование
отложений в системе смазки.
 Увеличенный срок службы.
 Предотвращение коррозии и снижение
негативных эффектов, вызываемых
присутствием воды в системе смазки.
 Быстрое водоотделение, препятствующее
образованию эмульсий.

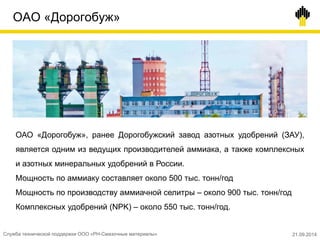

ОАО «Дорогобуж»
ОАО «Дорогобуж», ранее Дорогобужский завод азотных удобрений (ЗАУ),
является одним из ведущих производителей аммиака, а также комплексных
и азотных минеральных удобрений в России.
Мощность по аммиаку составляет около 500 тыс. тонн/год
Мощность по производству аммиачной селитры – около 900 тыс. тонн/год
Комплексных удобрений (NPK) – около 550 тыс. тонн/год.

ОАО «Дорогобуж» - Цех аммиака
Проект: Toyo Engineering Company (TEC)
Включает один агрегат 463В 5/5 (LOT-B)
производства Mitsubishi Heavy Industries
1976 года выпуска и модернизированного в
2000-е годы
Масло ТНК Синтез Газ 32 эксплуатируется с
2008 года в турбокомпрессорах воздуха
101J, природного газа 102J, синтез газа
103J и в турбокомпрессорах аммиака 105J.
Цех производства аммиака
Интервал замены масла 16000 часов (интервал замены Тп-22Б составлял 8000 часов)
Турбокомпрессор 105J

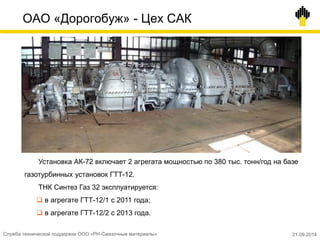

ОАО «Дорогобуж» - Цех САК
Установка АК-72 включает 2 агрегата мощностью по 380 тыс. тонн/год на базе
газотурбинных установок ГТТ-12.
ТНК Синтез Газ 32 эксплуатируется:
 в агрегате ГТТ-12/1 с 2011 года;
 в агрегате ГТТ-12/2 с 2013 года.

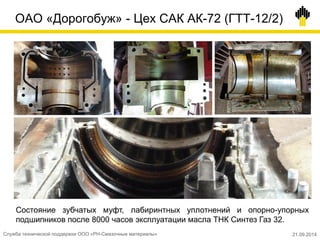

ОАО «Дорогобуж» - Цех САК АК-72 (ГТТ-12/2)
Состояние зубчатых муфт, лабиринтных уплотнений и опорно-упорных
подшипников после 8000 часов эксплуатации масла ТНК Синтез Газ 32.

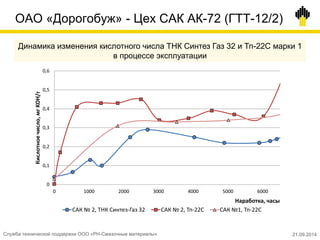

ОАО «Дорогобуж» - Цех САК АК-72 (ГТТ-12/2)
Динамика изменения кислотного числа ТНК Синтез Газ 32 и Тп-22С марки 1
в процессе эксплуатации
0
0,1
0,2
0,3
0,4
0,5
0,6
0 1000 2000 3000 4000 5000 6000
Кислотноечисло,мгKOH/г
Наработка, часы
САК № 2, ТНК Синтез-Газ 32 САК № 2, Тп-22С САК №1, Тп-22С

ОАО «КуйбышевАзот»
ОАО "КуйбышевАзот" является одним из ведущих предприятий российской
химической промышленности.
Предприятие является крупнейшим в СНГ производителем капролактама,
единственным в России производителем высоковязкого полиамида и
высокопрочной технической нити.

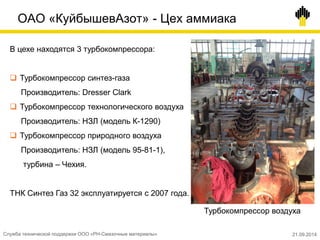

ОАО «КуйбышевАзот» - Цех аммиака
В цехе находятся 3 турбокомпрессора:
 Турбокомпрессор синтез-газа
Производитель: Dresser Clark
 Турбокомпрессор технологического воздуха
Производитель: НЗЛ (модель К-1290)
 Турбокомпрессор природного воздуха
Производитель: НЗЛ (модель 95-81-1),
турбина – Чехия.
ТНК Синтез Газ 32 эксплуатируется с 2007 года.
Турбокомпрессор воздуха

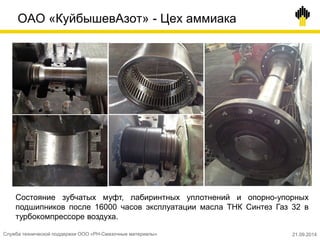

ОАО «КуйбышевАзот» - Цех аммиака
Состояние зубчатых муфт, лабиринтных уплотнений и опорно-упорных
подшипников после 16000 часов эксплуатации масла ТНК Синтез Газ 32 в
турбокомпрессоре воздуха.

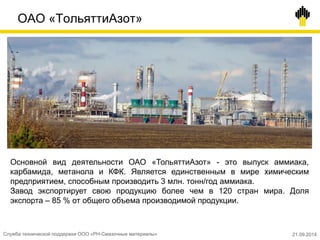

ОАО «ТольяттиАзот»
Основной вид деятельности ОАО «ТольяттиАзот» - это выпуск аммиака,
карбамида, метанола и КФК. Является единственным в мире химическим
предприятием, способным производить 3 млн. тонн/год аммиака.
Завод экспортирует свою продукцию более чем в 120 стран мира. Доля
экспорта – 85 % от общего объема производимой продукции.

ОАО «ТольяттиАзот» - Производство аммиака
На ОАО «ТольяттиАзот» имеется 7 агрегатов аммиака производства Кемико, ГИАП, MHI
и НЗЛ. В настоящее время на всех агрегатах эксплуатируется масло ТНК Синтез Газ 32.
При переходе с Тп-22Б на ТНК Синтез Газ 32 были решены проблемы с осмолением
подшипниковых узлов и уплотнений, образованием отложений на фильтрах высокого
давления, при этом срок эксплуатации масла увеличился в 2 раза – до 16000 часов
(интервал замены 2 года).

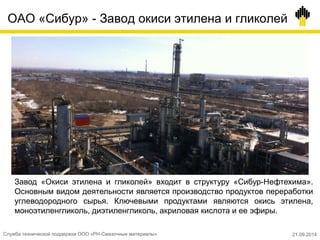

ОАО «Сибур» - Завод окиси этилена и гликолей
Завод «Окиси этилена и гликолей» входит в структуру «Сибур-Нефтехима».
Основным видом деятельности является производство продуктов переработки
углеводородного сырья. Ключевыми продуктами являются окись этилена,
моноэтиленгликоль, диэтиленгликоль, акриловая кислота и ее эфиры.

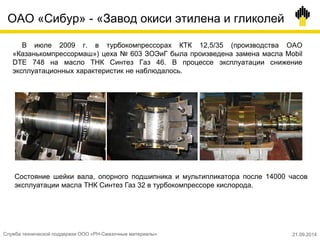

ОАО «Сибур» - «Завод окиси этилена и гликолей
В июле 2009 г. в турбокомпрессорах КТК 12,5/35 (производства ОАО
«Казанькомпрессормаш») цеха № 603 ЗОЭиГ была произведена замена масла Mobil
DTE 748 на масло ТНК Синтез Газ 46. В процессе эксплуатации снижение
эксплуатационных характеристик не наблюдалось.
Состояние шейки вала, опорного подшипника и мультипликатора после 14000 часов
эксплуатации масла ТНК Синтез Газ 32 в турбокомпрессоре кислорода.

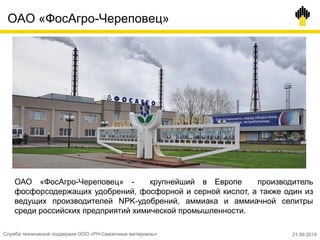

ОАО «ФосАгро-Череповец»
ОАО «ФосАгро-Череповец» - крупнейший в Европе производитель
фосфорсодержащих удобрений, фосфорной и серной кислот, а также один из
ведущих производителей NPK-удобрений, аммиака и аммиачной селитры
среди российских предприятий химической промышленности.

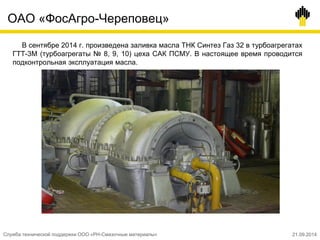

ОАО «ФосАгро-Череповец»
В сентябре 2014 г. произведена заливка масла ТНК Синтез Газ 32 в турбоагрегатах
ГТТ-3М (турбоагрегаты № 8, 9, 10) цеха САК ПСМУ. В настоящее время проводится
подконтрольная эксплуатация масла.

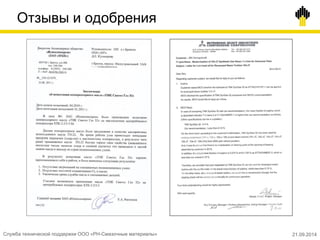

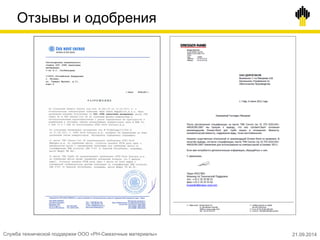

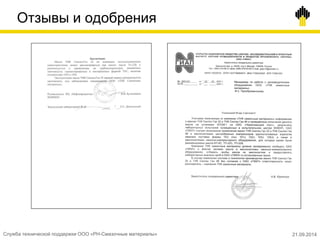

Отзывы и одобрения
ОАО «Дорогобуж»

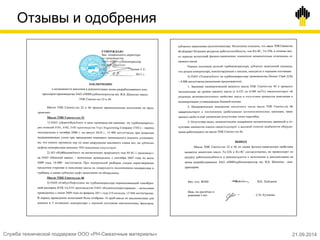

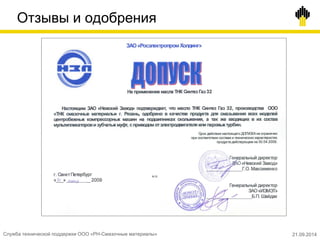

Отзывы и одобрения

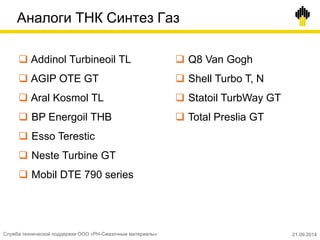

Аналоги ТНК Синтез Газ
 Addinol Turbineoil TL
 AGIP OTE GT
 Aral Kosmol TL
 BP Energoil THB
 Esso Terestic
 Neste Turbine GT
 Mobil DTE 790 series
 Q8 Van Gogh
 Shell Turbo T, N
 Statoil TurbWay GT
 Total Preslia GT

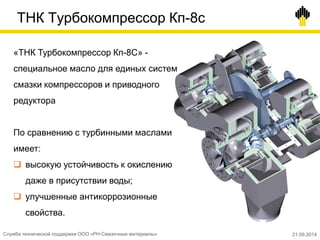

ТНК Турбокомпрессор Кп-8с
«ТНК Турбокомпрессор Кп-8С» -
специальное масло для единых систем
смазки компрессоров и приводного
редуктора
По сравнению с турбинными маслами
имеет:
 высокую устойчивость к окислению
даже в присутствии воды;
 улучшенные антикоррозионные
свойства.

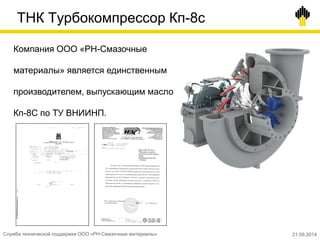

ТНК Турбокомпрессор Кп-8с
Компания ООО «РН-Смазочные
материалы» является единственным
производителем, выпускающим масло
Кп-8С по ТУ ВНИИНП.

Наши партнеры в ОАО «Сибур-Холдинг»
1. ОАО «СибурТюменьГаз»
 ОАО «Южно-Балыкский ГПК» (ТНК Турбокомпрессор Кп-8с)
 ОАО «Губкинский ГПК» (ТНК Турбокомпрессор Кп-8с)
 «Ноябрьскгазпереработка» (ТНК Турбокомпрессор Кп-8с, Тп-22с)
 ООО «Няганьгазпереработка» (ТНК Турбокомпрессор Кп-8с, Тп-22с)
2. ООО «Юграгазпереработка» (СП с компанией ТНК-ВР)
 ОАО «Нижневартовский ГПК» (Тп-22с)
 ОАО «Белозерный ГПК» масло (Тп-22с)
3. ОАО «СИБУР-Нефтехим»
 «Завод окиси этилена и гликолей» (ТНК Синтез Газ 46)
 «Завод Капролактам» (ТНК Синтез Газ 46)
 «Нефтехимический завод» г. Кстово (ТНК Турбо 46)
4. ООО «Тобольск-Нефтехим» (ТНК Турбокомпрессор Кп-8с)
5. ЗАО «Новокуйбышевская НХК» (ТНК Турбокомпрессор Кп-8с)
6. ООО "Тольяттикаучук" СОЖ

Почтовый адрес:
117997, г. Москва, Софийская наб., 26/1
Телефон для справок:+7 (499) 517-88-99
Факс:+7 (499) 517-72-35
E-mail: postman@rosneft.ru
КОНТАКТНАЯ ИНФОРМАЦИЯ
