嵌入式平台移植技巧概說
本文件討論了Freescale i.MX6平台的移植流程，涵蓋基本硬體知識、尋找系統主程式的方法以及u-boot流程的概述。內容還包括追蹤系統程式碼的技巧和各種工具的介紹，強調了在時間有限的情況下進行OS移植的挑戰。最後，提供了一些資源和參考資料以供進一步學習。
嵌入式平台移植技巧概說
- 1.

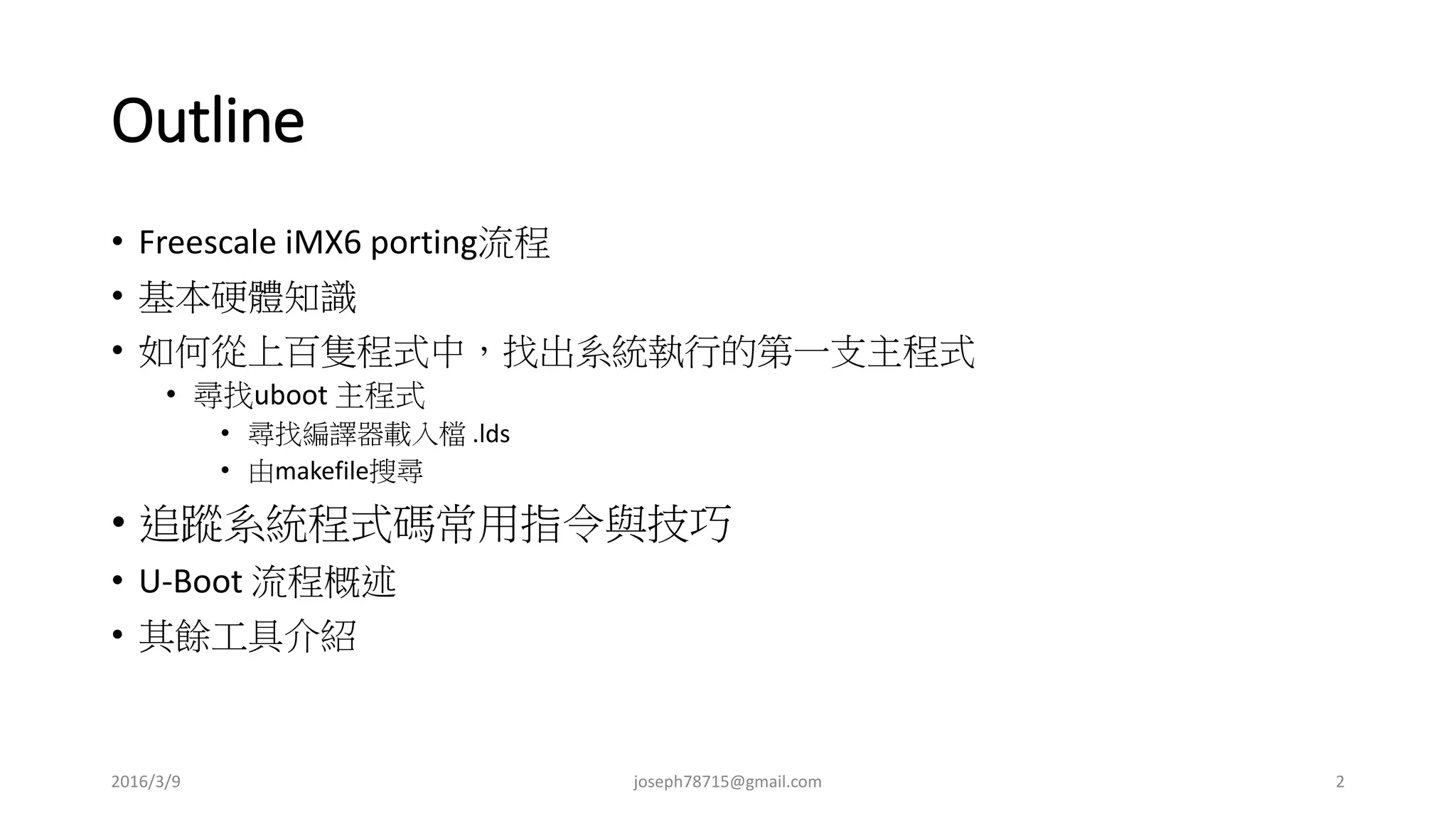

- 2. Outline • Freescale iMX6porting流程 • 基本硬體知識 • 如何從上百隻程式中，找出系統執行的第一支主程式 • 尋找uboot 主程式 • 尋找編譯器載入檔 .lds • 由makefile搜尋 • 追蹤系統程式碼常用指令與技巧 • U-Boot 流程概述 • 其餘工具介紹 2016/3/9 joseph78715@gmail.com 2

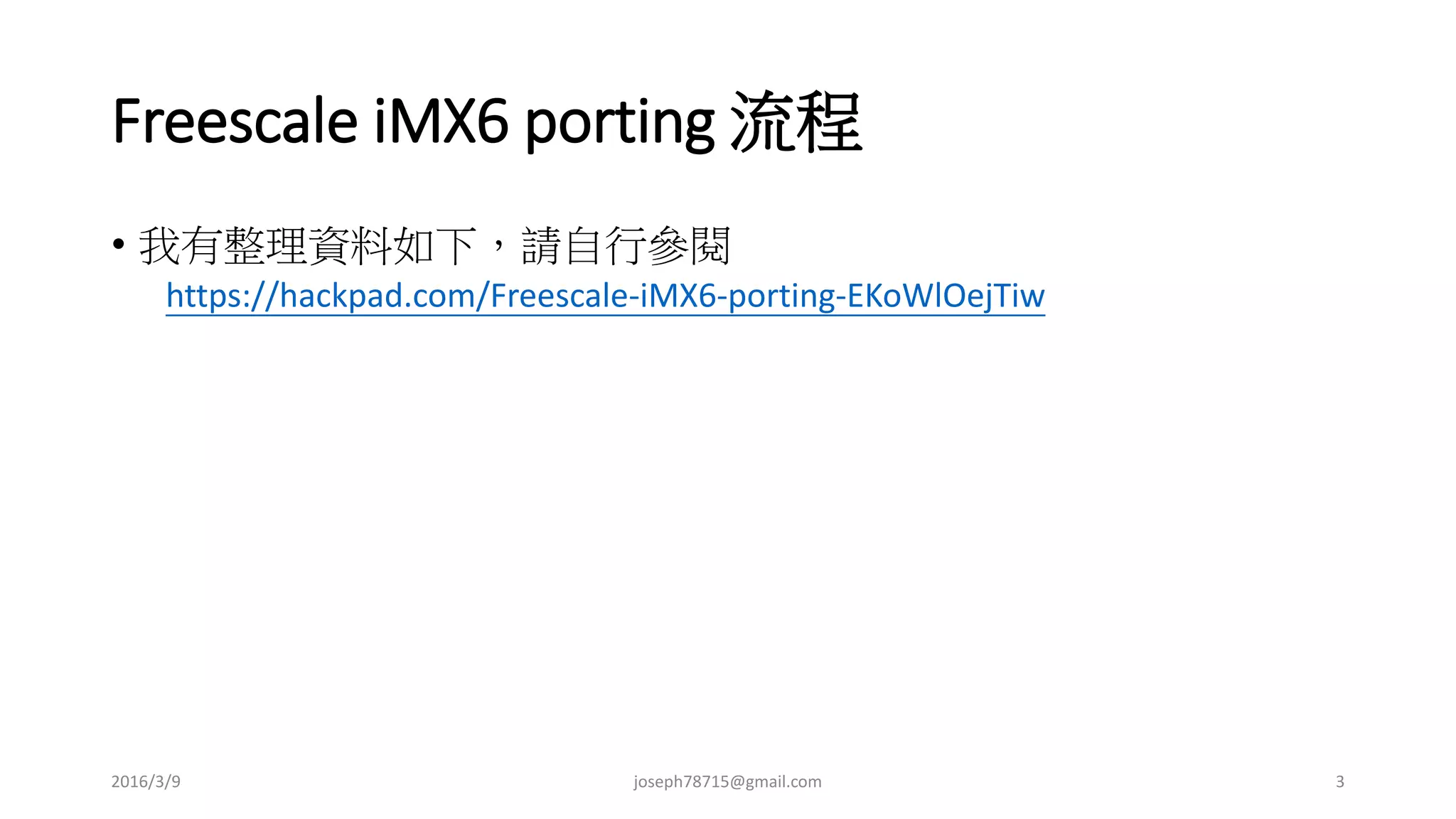

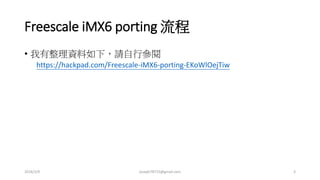

- 3. Freescale iMX6 porting流程 • 我有整理資料如下，請自行參閱 https://hackpad.com/Freescale-iMX6-porting-EKoWlOejTiw 2016/3/9 joseph78715@gmail.com 3

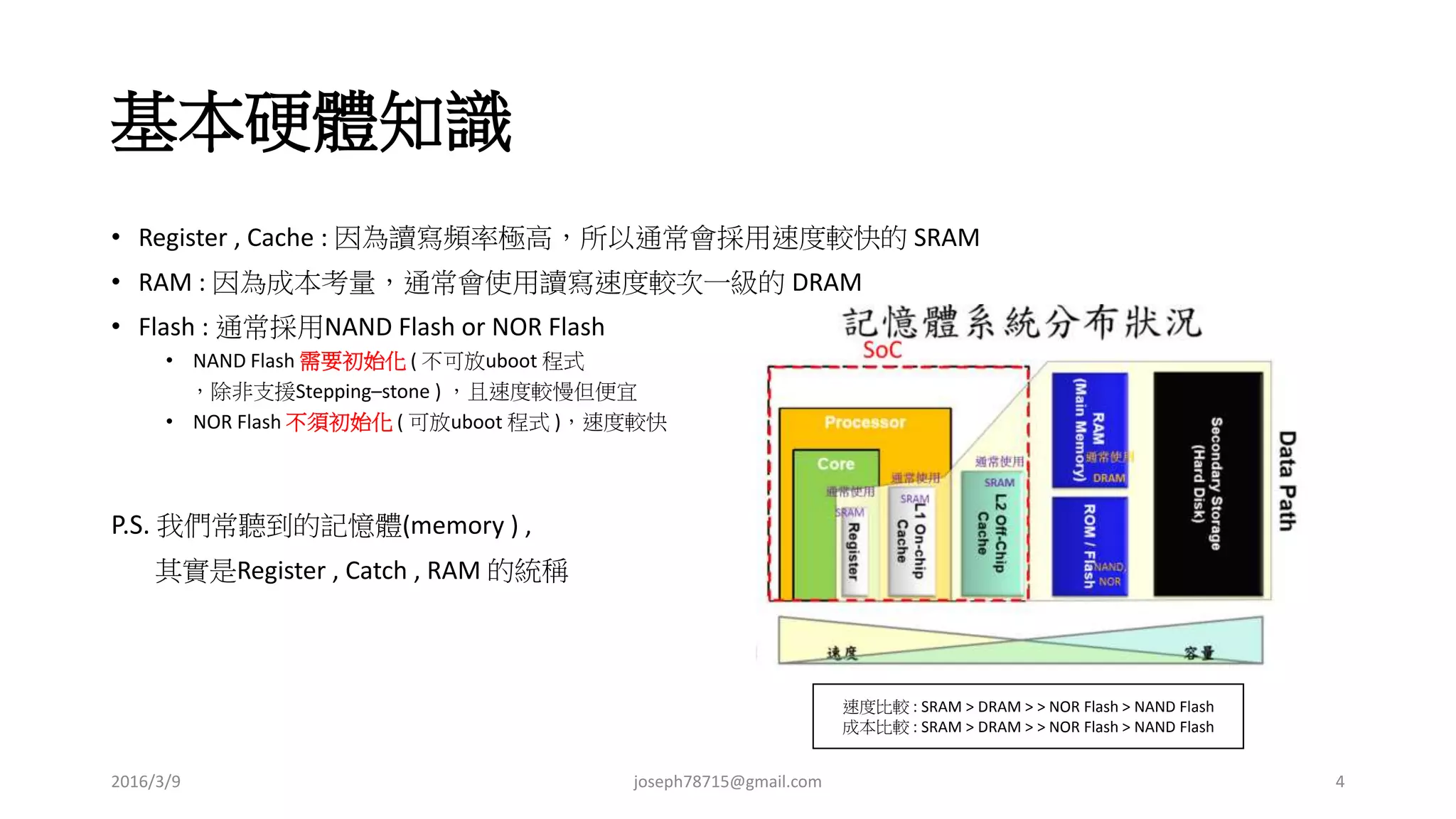

- 4. 基本硬體知識 • L1 Cache: 因為讀寫頻率極高，所以通常會採用速度較快的 SRAM • L2 Cache , RAM : 因為成本考量，通常會使用讀寫速度較次一級的 DRAM • Flash : 通常採用NAND Flash or NOR Flash • NAND Flash 需要初始化 ( 不可放uboot 程式 ，除非支援Stepping–stone ) ，且速度較慢但便宜 • NOR Flash 不須初始化 ( 可放uboot 程式 )，速度較快 P.S. 我們常聽到的記憶體(memory ) , 其實是 Cache , RAM 的統稱 2016/3/9 4 速度比較 : SRAM > DRAM > > NOR Flash > NAND Flash 價格比較 : SRAM > DRAM > > NOR Flash > NAND Flash

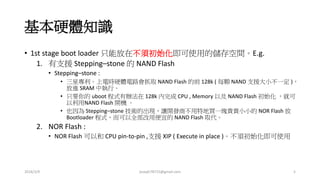

- 5. 基本硬體知識 • 1st stageboot loader 只能放在不須初始化即可使用的儲存空間。E.g. 1. 有支援 Stepping–stone 的 NAND Flash • Stepping–stone : • 三星專利。上電時硬體電路會抓取 NAND Flash 的前 128k ( 每顆 NAND 支援大小不一定 )， 放進 SRAM 中執行。 • 只要你的 uboot 程式有辦法在 128k 內完成 CPU , Memory 以及 NAND Flash 初始化 ，就可 以利用NAND Flash 開機 。 • 也因為 Stepping–stone 技術的出現，讓開發商不用特地買一塊貴貴小小的 NOR Flash 放 Bootloader 程式，而可以全部改用便宜的 NAND Flash 取代。 2. NOR Flash : • NOR Flash 可以和 CPU pin-to-pin ,支援 XIP ( Execute in place )。不須初始化即可使用 2016/3/9 joseph78715@gmail.com 5

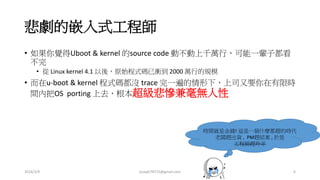

- 6. 悲劇的嵌入式工程師 • 如果你覺得Uboot &kernel 的source code 動不動上千萬行，可能一輩子都看 不完 • 從 Linux kernel 4.1 以後，原始程式碼已衝到 2000 萬行的規模 • 而在u-boot & kernel 程式碼都沒 trace 完一遍的情形下，上司又要你在有限時 間內把OS porting 上去，根本超級悲慘兼毫無人性 時間就是金錢! 這是一個什麼都趕的時代 老闆趕出貨 , PM趕結案 , 於是 工程師趕羚羊 2016/3/9 joseph78715@gmail.com 6

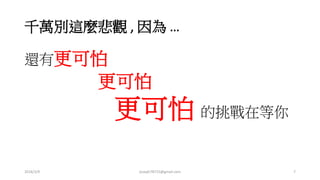

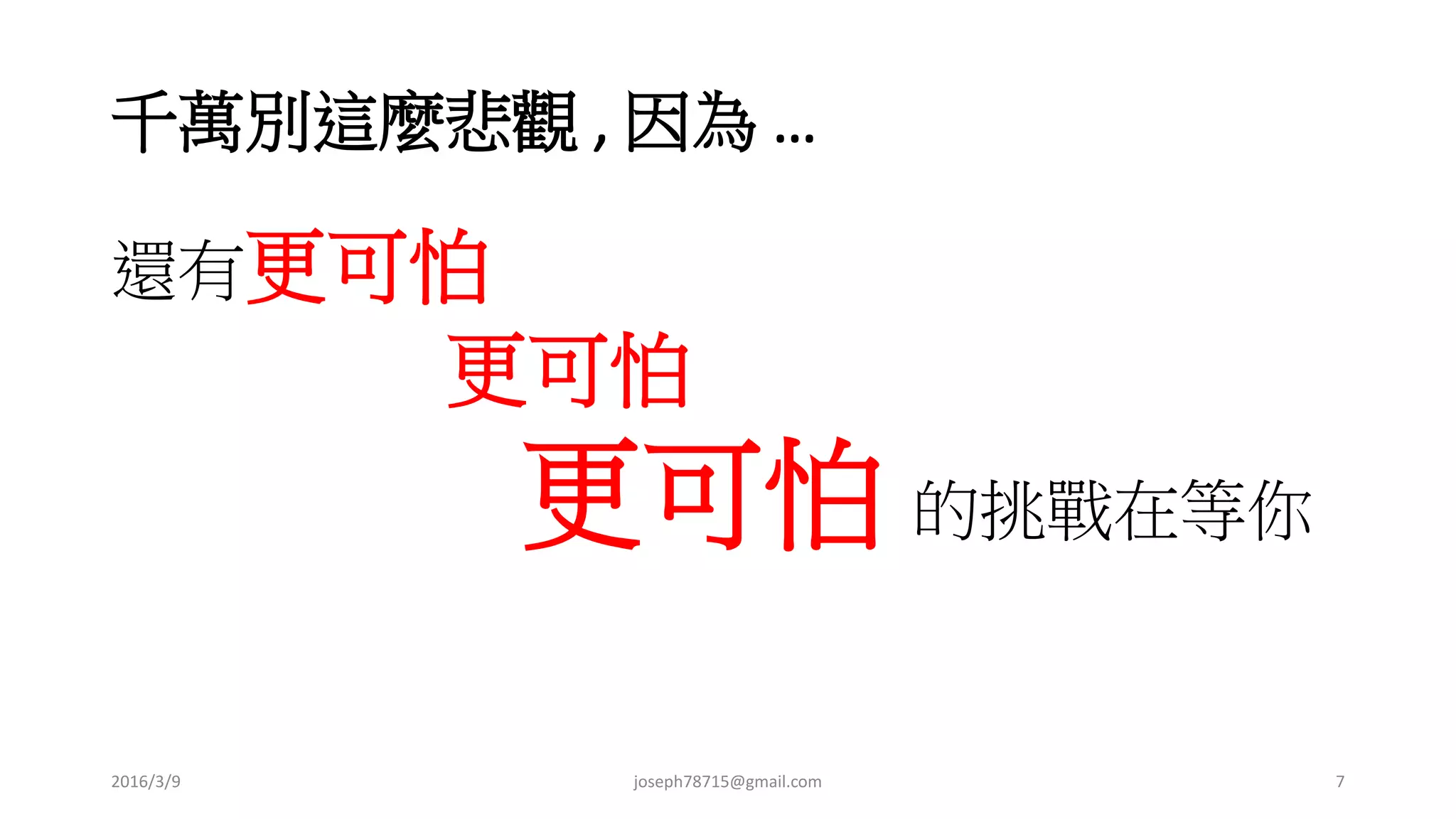

- 7. 千萬別這麼悲觀 , 因為… 還有更可怕 更可怕 更可怕 的挑戰在等你 2016/3/9 joseph78715@gmail.com 7

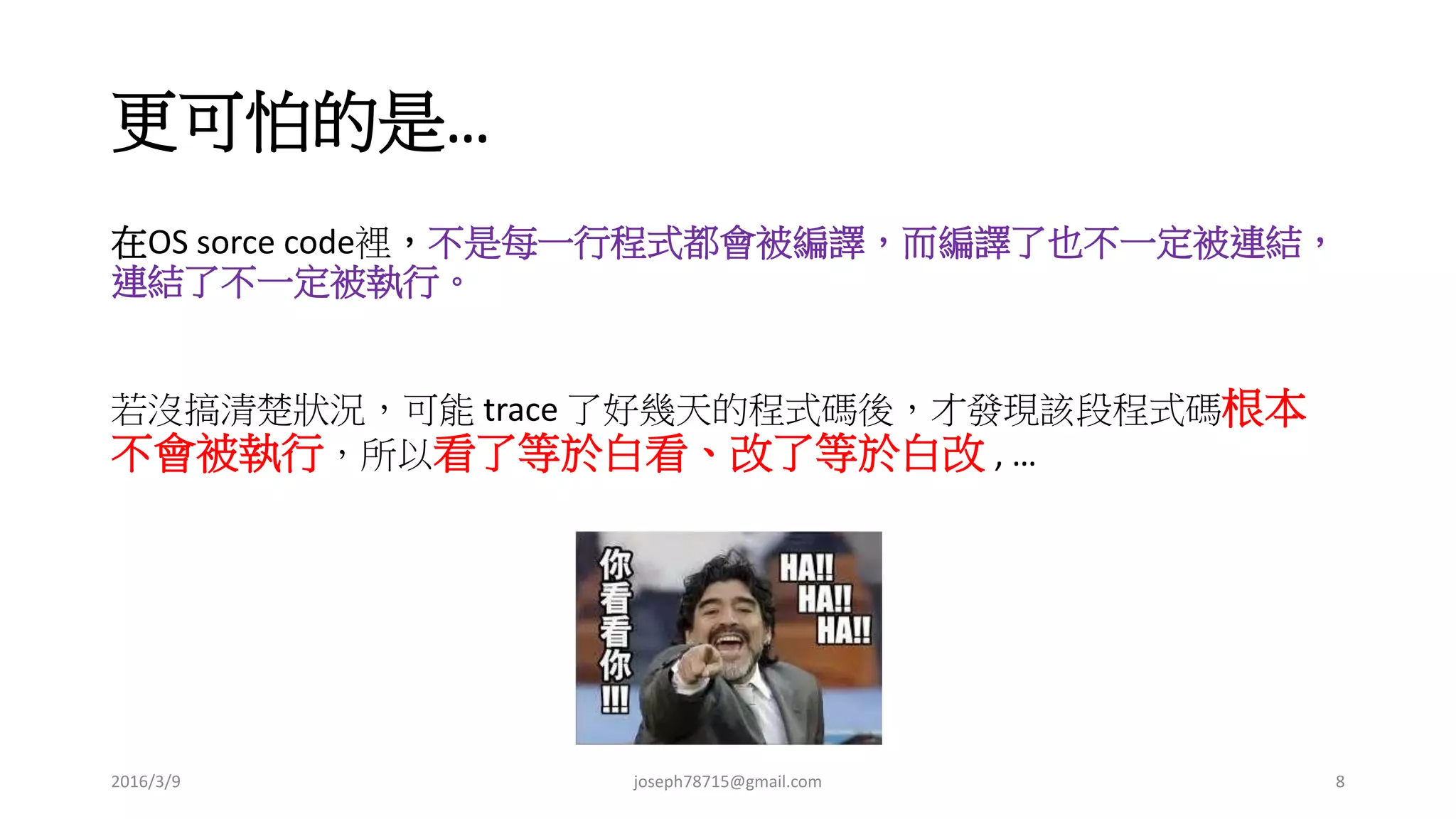

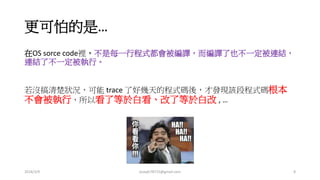

- 8. 更可怕的是… 在 OS sorcecode 裡，不是每一行程式都會被編譯，而編譯了也不一定被連結， 連結了不一定被執行。 若沒搞清楚狀況，可能 trace 了好幾天的程式碼後，才發現該段程式碼根本 不會被執行，所以看了等於白看、改了等於白改 , … 2016/3/9 joseph78715@gmail.com 8
- 9. 所以，如何從上千個檔案中，找出系統所 執行的第一個函式所在位置呢? • 以尋找uboot 執行的第一支函式為例 Sol 1 : 尋找編譯器載入檔 .lds /board/$5/$4/u-boot.lds cpu/$3/start.S Sol 2 : 由晶片商所提供的編譯 Uboot 的 makefile 中尋找 • 當我們找出第一個被執行的函式所在檔案，就可以順藤摸瓜找出系統會執行的第2 支、第3支被執行的函式，依序追蹤下去 2016/3/9 joseph78715@gmail.com 9

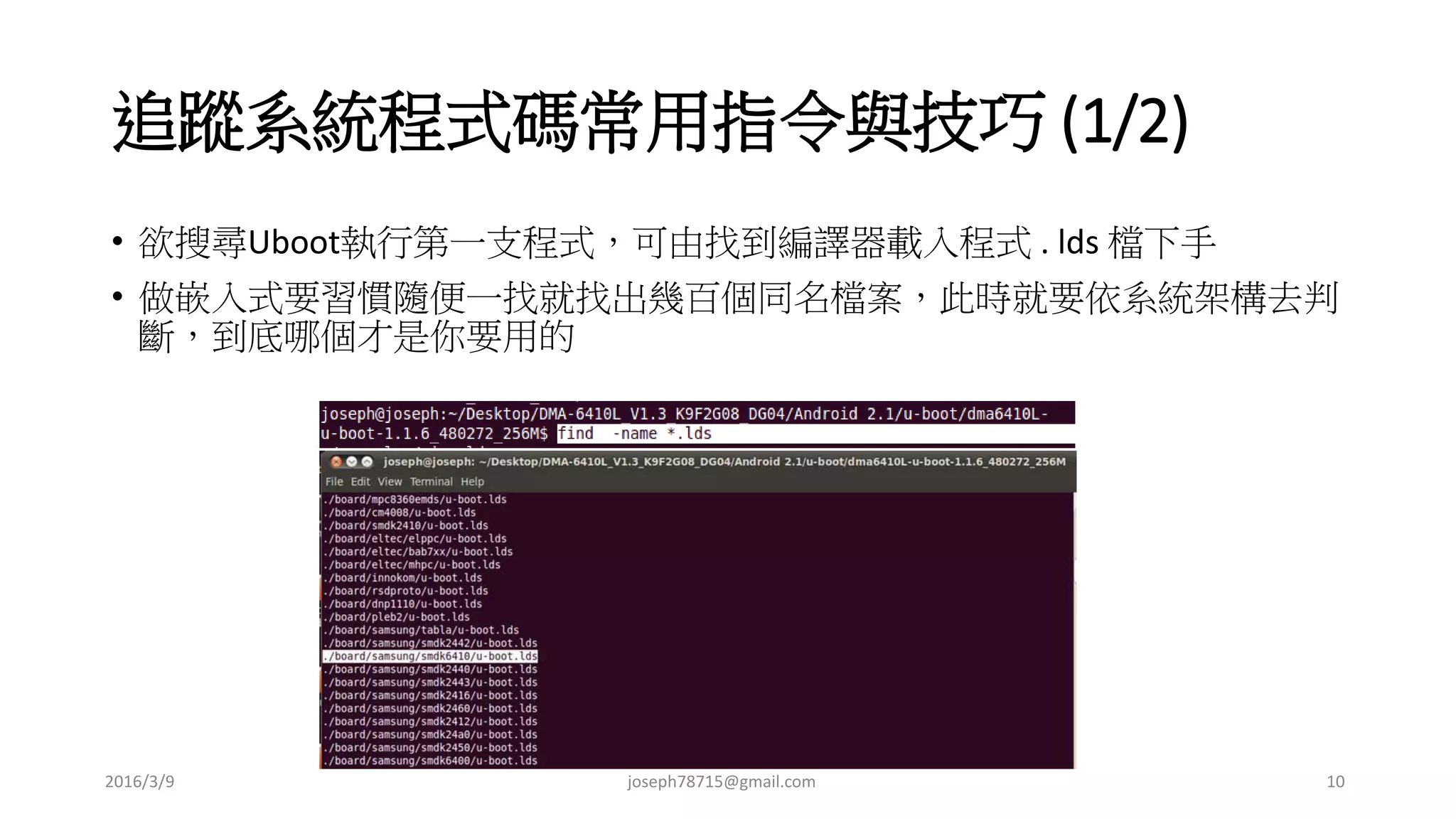

- 10. 追蹤系統程式碼常用指令與技巧 (1/2) • 欲搜尋Uboot執行第一支程式，可由找到編譯器載入程式. lds 檔下手 • 做嵌入式要習慣隨便一找就找出幾百個同名檔案，此時就要依系統架構去判 斷，到底哪個才是你要用的 2016/3/9 joseph78715@gmail.com 10

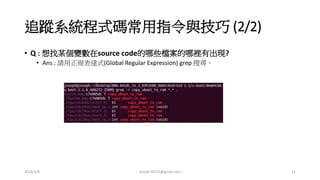

- 11. 追蹤系統程式碼常用指令與技巧 (2/2) • Q: 想找某個變數在source code的哪些檔案的哪裡有出現? • Ans : 請用正規表達式(Global Regular Expression) grep 搜尋。 2016/3/9 joseph78715@gmail.com 11

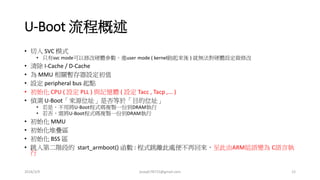

- 12. U-Boot 流程概述 • 切入SVC 模式 • 只有svc mode可以修改硬體參數。進user mode ( kernel跑起來後 ) 就無法對硬體設定做修改 • 清除 I-Cache / D-Cache • 為 MMU 相關暫存器設定初值 • 設定 peripheral bus 起點 • 初始化 CPU ( 設定 PLL ) 與記憶體 ( 設定 Tacc , Tacp ,... ) • 偵測 U-Boot 是放在NAND or NOR Flash • 若放在NAND 則須將剩下的uboot程式copy到DRAM執行 • 若放在NOR 則不須複製到RAM，可直接執行。但一般為了效能考量仍會複製到RAM中 執行 • 初始化 MMU • 初始化堆疊區 • 初始化 BSS 區 • 跳入第二階段的 start_armboot() 函數 : • 跳離此處便不再回來，至此由ARM組語變為 C語言執行 2016/3/9 joseph78715@gmail.com 12

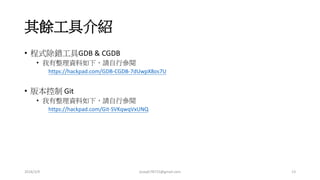

- 13. 其餘工具介紹 • 程式除錯工具GDB &CGDB • 我有整理資料如下，請自行參閱 https://hackpad.com/GDB-CGDB-7dUwpX8os7U • 版本控制 Git • 我有整理資料如下，請自行參閱 https://hackpad.com/Git-SVKqwqVxUNQ 2016/3/9 joseph78715@gmail.com 13

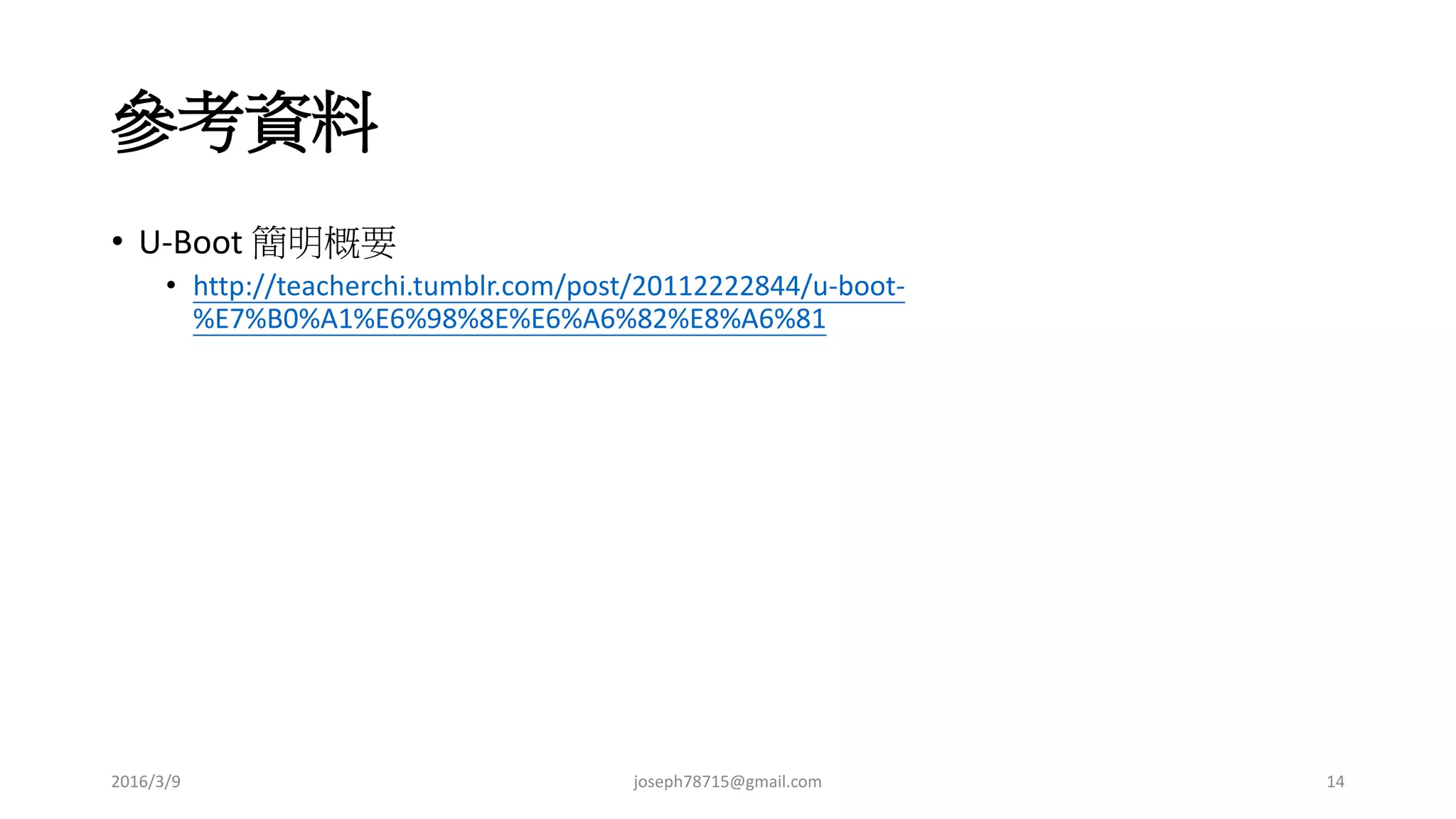

- 14. 參考資料 • U-Boot 簡明概要 •http://teacherchi.tumblr.com/post/20112222844/u-boot- %E7%B0%A1%E6%98%8E%E6%A6%82%E8%A6%81 2016/3/9 joseph78715@gmail.com 14
