FROM SOURCE TO BINARY
   How GNU Toolchain Works




從原始碼到二進制
                             Luse Cheng
ソースからバイナリへ
                             Deputy Manager, Andes Technology
Von Quelle Zu Binären
                             Jim Huang ( 黃敬群 ) <jserv@0xlab.org>
De source au binaire
                             Developer & Co-founder, 0xlab
Desde fuente a binario
                                                 March 31, 2011 / 臺北科技大學
Binarium ut a fonte

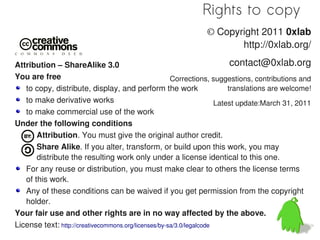

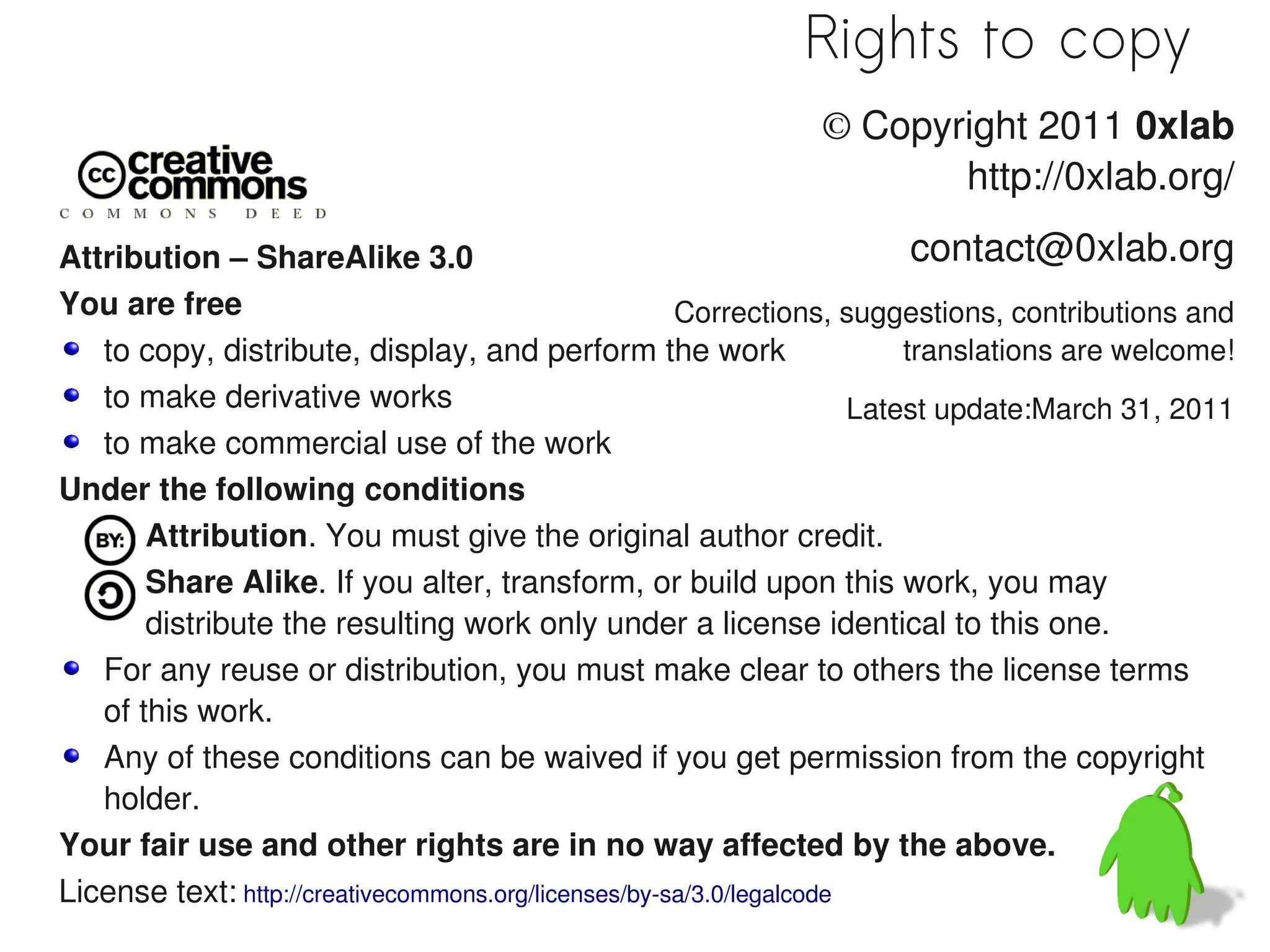

Rights to copy
                                                                © Copyright 2011 0xlab
                                                                       http://0xlab.org/

Attribution – ShareAlike 3.0                                               contact@0xlab.org
You are free                                          Corrections, suggestions, contributions and
   to copy, distribute, display, and perform the work                     translations are welcome!
   to make derivative works                                           Latest update:March 31, 2011
   to make commercial use of the work
Under the following conditions
       Attribution. You must give the original author credit.
       Share Alike. If you alter, transform, or build upon this work, you may
       distribute the resulting work only under a license identical to this one.
   For any reuse or distribution, you must make clear to others the license terms
   of this work.
   Any of these conditions can be waived if you get permission from the copyright
   holder.
Your fair use and other rights are in no way affected by the above.
License text: http://creativecommons.org/licenses/by-sa/3.0/legalcode
《春秋》 : 微言大義
 「隱公元年 鄭伯克段於鄢」

  稱鄭伯 , 譏失教也
     如二君 , 故曰克
           段不弟 , 故不言弟
短短幾個字 , 隱含諸多涵義


程式員 vs. 使用者
了解背後的運作原理 , 破解微言大義

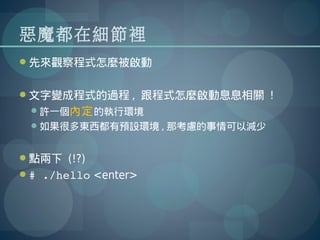

惡魔都在細節裡
先來觀察程式怎麼被啟動


文字變成程式的過程 , 跟程式怎麼啟動息息相關 !
 許一個內定 的執行環境
 如果很多東西都有預設環境 , 那考慮的事情可以減少


點兩下 (!?)
# ./hello <enter>
動態連結

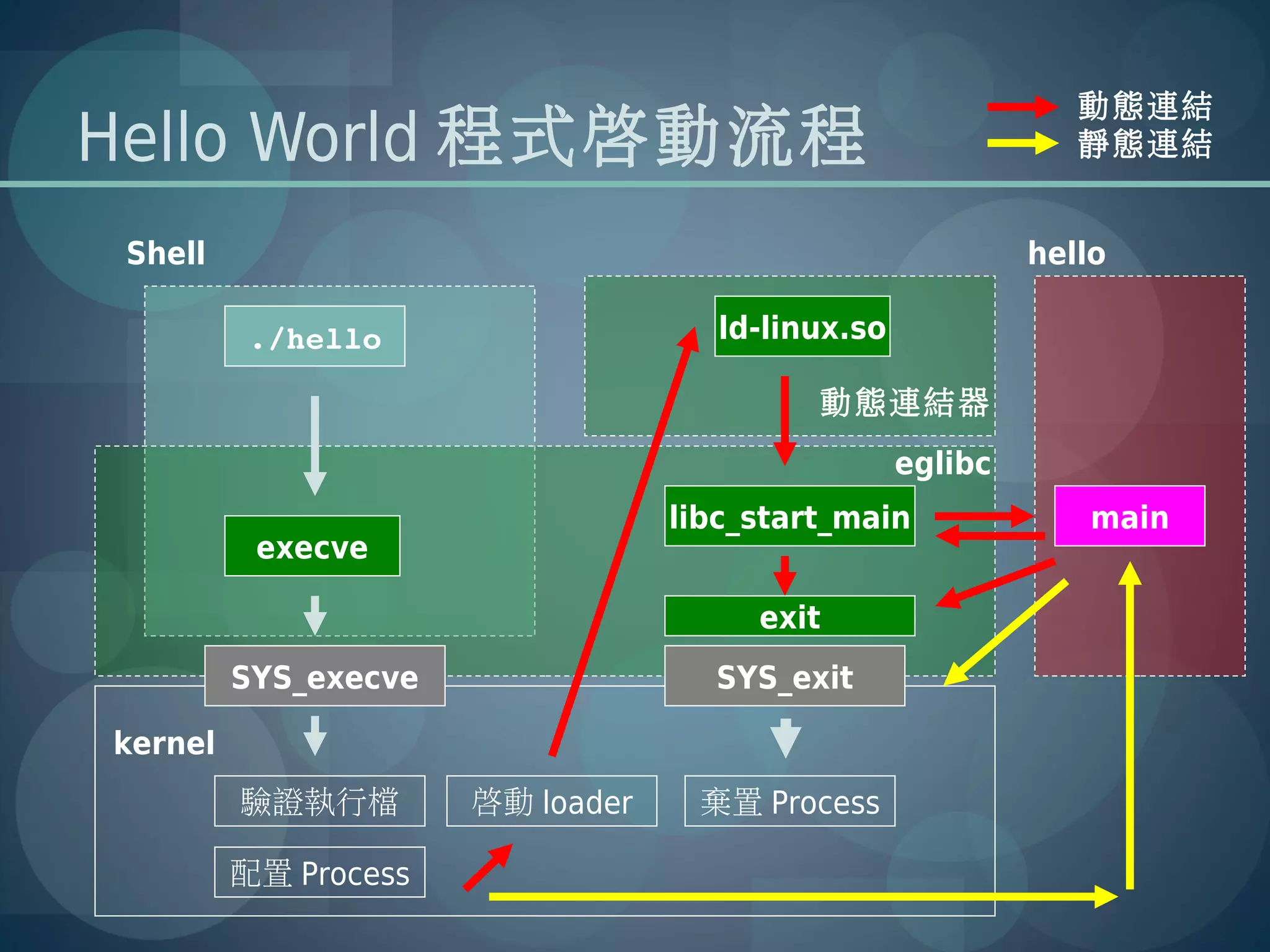

Hello World 程式啟動流程                                             靜態連結


 Shell                                                      hello

          ./hello                    ld-linux.so

                                           動態連結器
                                                   eglibc
                                  libc_start_main               main
          execve

                                       exit
         SYS_execve                 SYS_exit

kernel
         驗證執行檔        啟動 loader    棄置 Process

         配置 Process

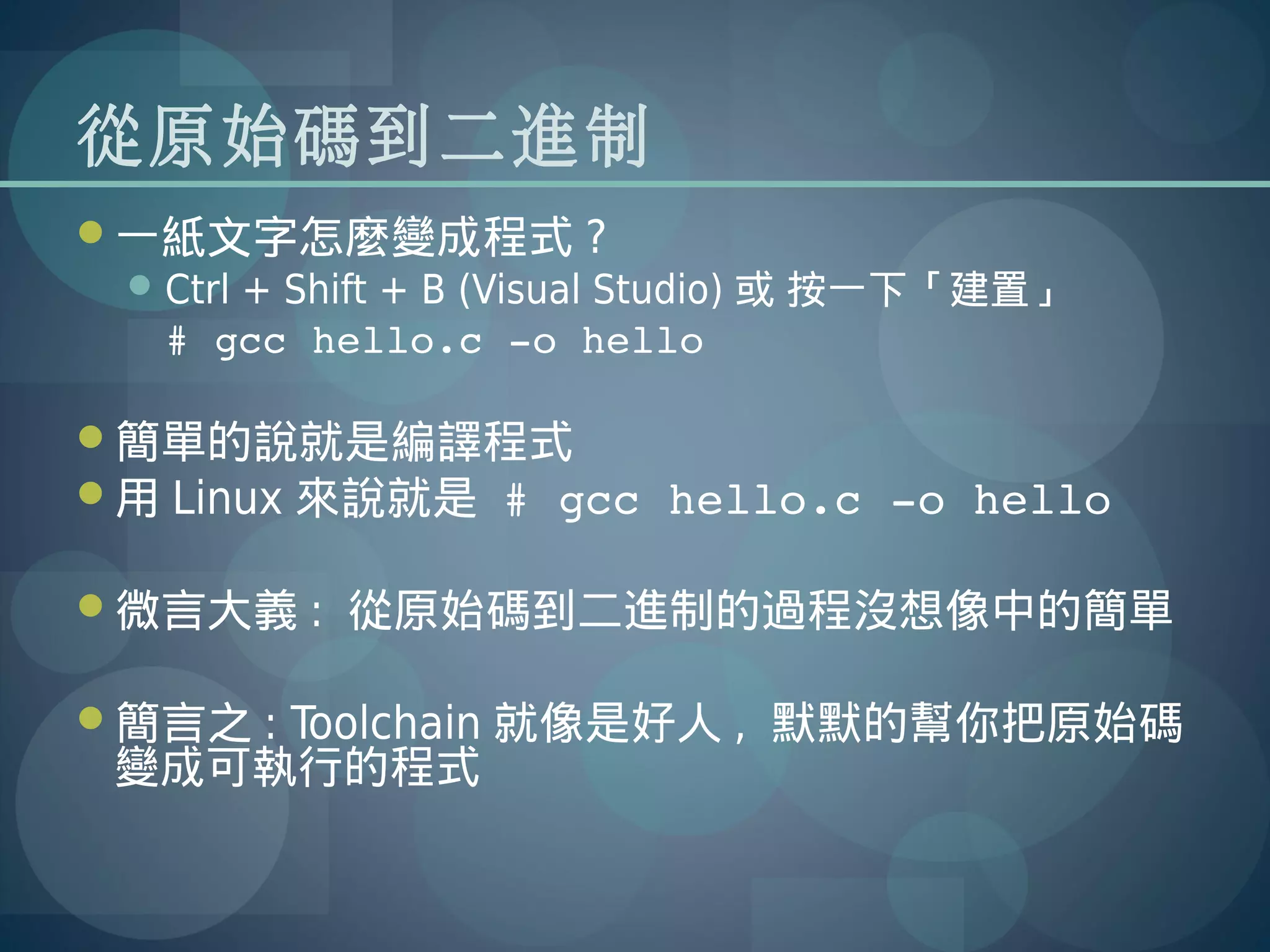

從原始碼到二進制
一紙文字怎麼變成程式 ?
  Ctrl + Shift + B (Visual Studio) 或 按一下「建置」
   # gcc hello.c ­o hello

簡單的說就是編譯程式
用 Linux 來說就是 # gcc hello.c ­o hello

微言大義 : 從原始碼到二進制的過程沒想像中的簡單

簡言之 : Toolchain 就像是好人 , 默默的幫你把原始碼
 變成可執行的程式

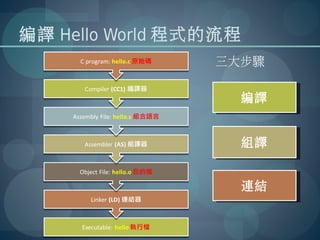

編譯 Hello World 程式的流程
                 三大步驟

                       編譯
                       編譯


                       組譯
                       組譯


                       連結
                       連結

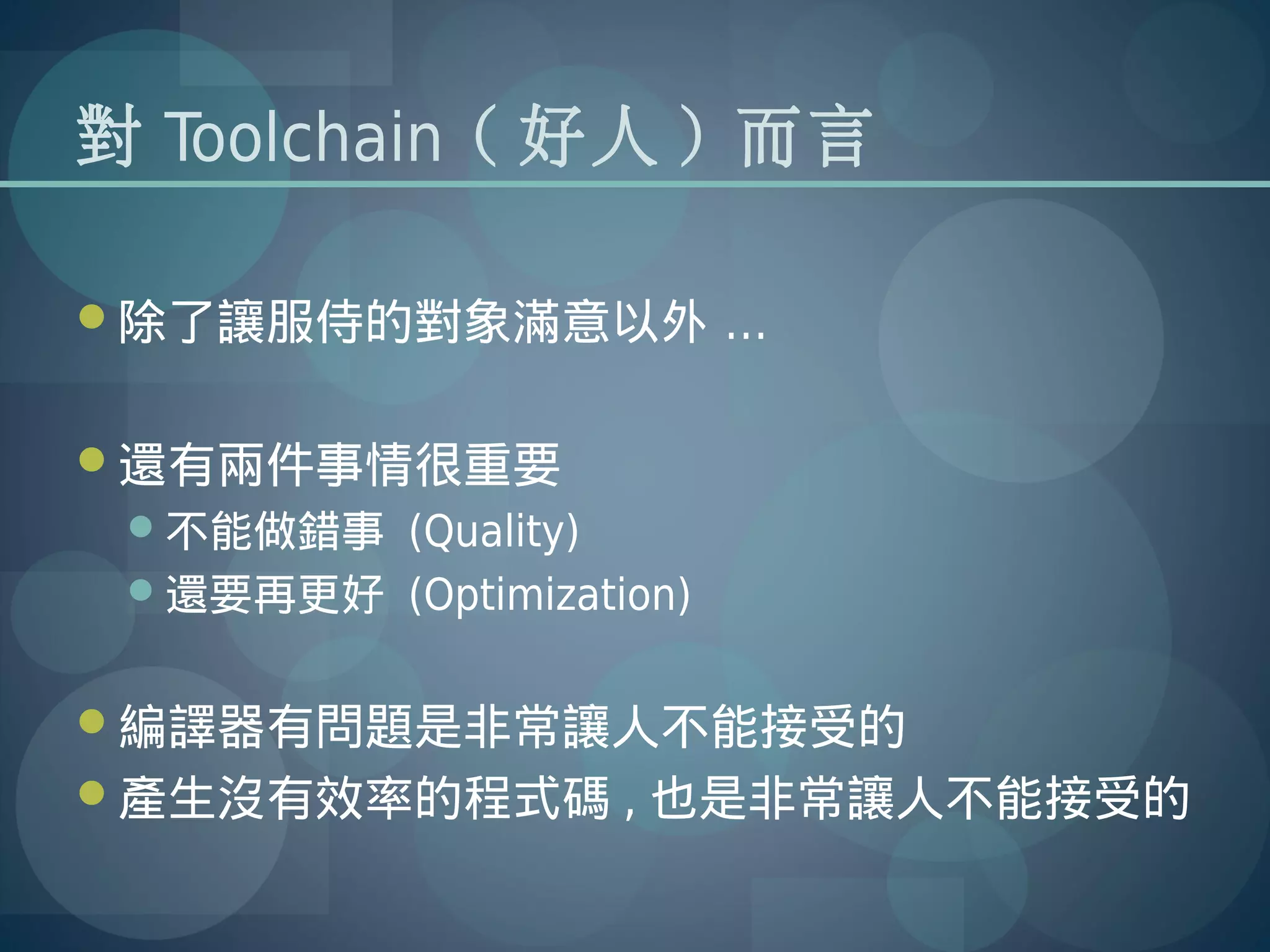

對 Toolchain ( 好人 ) 而言

除了讓服侍的對象滿意以外 …


還有兩件事情很重要
 不能做錯事 (Quality)
 還要再更好 (Optimization)


編譯器有問題是非常讓人不能接受的
產生沒有效率的程式碼 , 也是非常讓人不能接受的

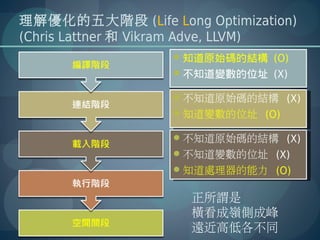

理解優化的五大階段 (Life Long Optimization)
(Chris Lattner 和 Vikram Adve, LLVM)
                    知道原始碼的結構 (O)
                    不知道變數的位址 (X)

                    不知道原始碼的結構 (X)
                    不知道原始碼的結構 (X)
                    知道變數的位址 (O)
                    知道變數的位址 (O)

                    不知道原始碼的結構 (X)
                    不知道原始碼的結構 (X)
                    不知道變數的位址 (X)
                    不知道變數的位址 (X)
                    知道處理器的能力 (O)
                    知道處理器的能力 (O)


                     正所謂是
                     橫看成嶺側成峰
                     遠近高低各不同

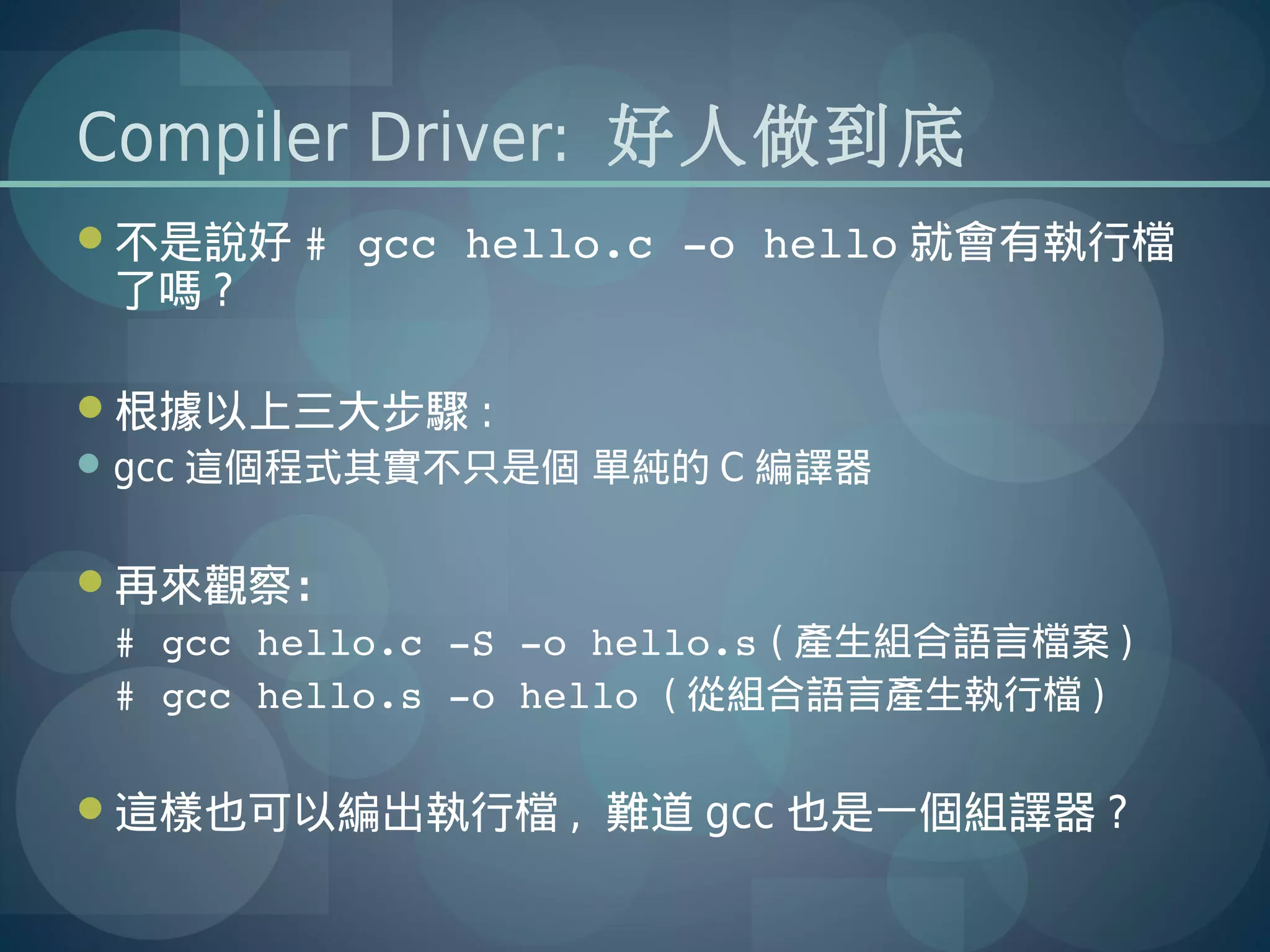

Compiler Driver: 好人做到底
不是說好 # gcc hello.c ­o hello 就會有執行檔
 了嗎 ?

根據以上三大步驟 :
 gcc 這個程式其實不只是個 單純的 C 編譯器


再來觀察:
 # gcc hello.c ­S ­o hello.s ( 產生組合語言檔案 )
 # gcc hello.s ­o hello ( 從組合語言產生執行檔 )

這樣也可以編出執行檔 , 難道 gcc 也是一個組譯器 ?

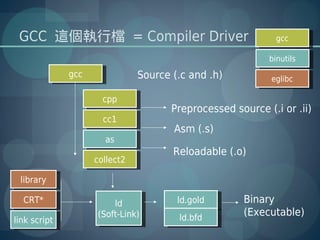

GCC 這個執行檔 = Compiler Driver                                     gcc
                                                                  gcc

                                                               binutils
                                                                binutils
                gcc
                 gcc               Source (.c and .h)           eglibc
                                                                 eglibc

                         cpp
                          cpp
                                          Preprocessed source (.i or .ii)
                         cc1
                          cc1
                                          Asm (.s)
                         as
                          as
                                          Reloadable (.o)
                       collect2
                        collect2

  library
    library

  CRT*
   CRT*                    ldld
                                           ld.gold
                                            ld.gold       Binary
                       (Soft-Link)
                        (Soft-Link)        ld.bfd
                                                          (Executable)
link script
  link script                               ld.bfd
Compiler Driver 動作解析

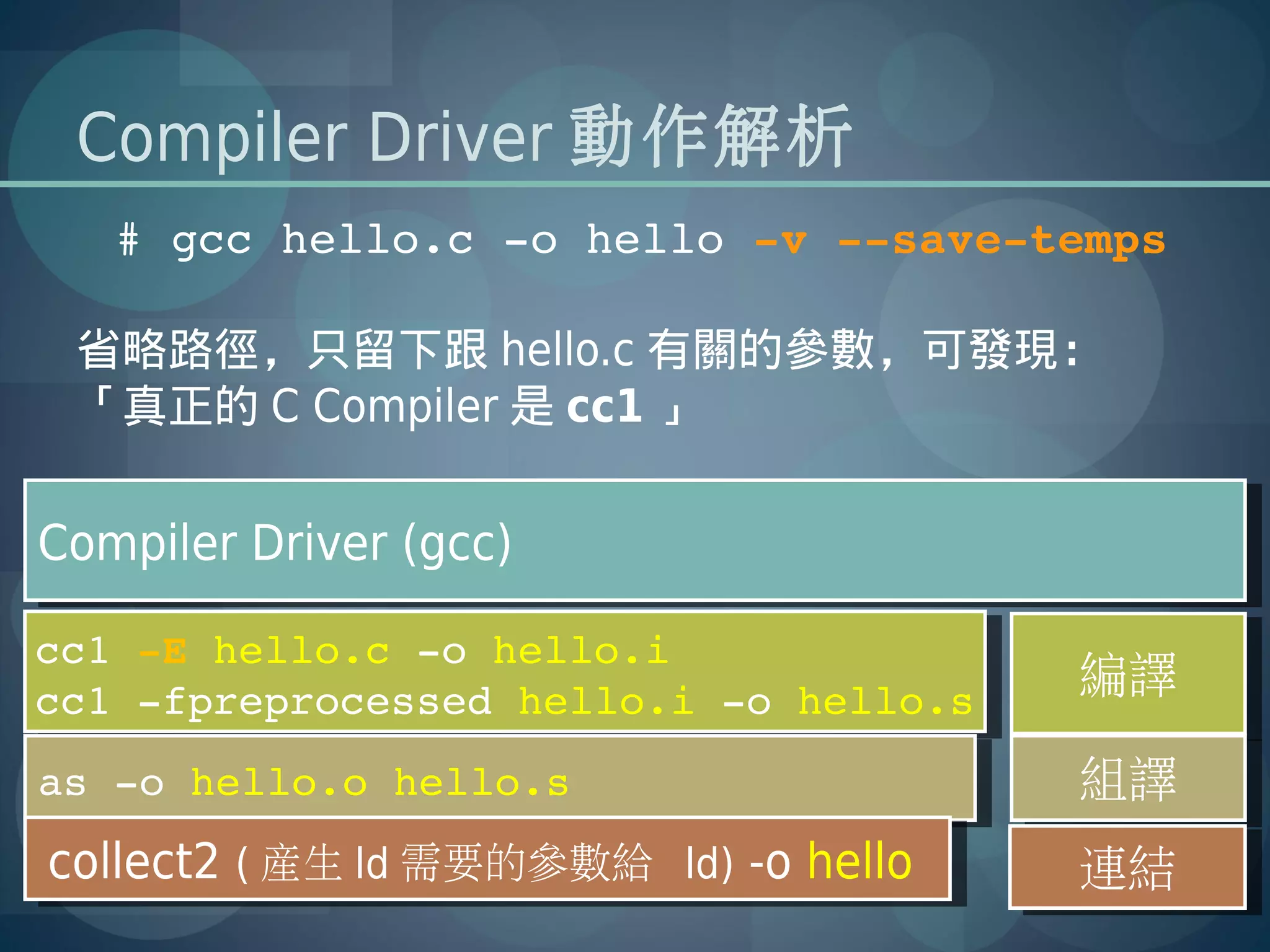

   # gcc hello.c ­o hello ­v ­­save­temps

 省略路徑,只留下跟 hello.c 有關的參數,可發現:
 「真正的 C Compiler 是 cc1 」


Compiler Driver (gcc)
Compiler Driver (gcc)
cc1 ­E hello.c ­o hello.i
 cc1 ­E hello.c ­o hello.i
cc1 ­fpreprocessed hello.i ­o hello.s    編譯
                                         編譯
 cc1 ­fpreprocessed hello.i ­o hello.s
as ­o hello.o hello.s
 as ­o hello.o hello.s                   組譯
                                         組譯
collect2 ((產生 ld 需要的參數給 ld) -o hello
 collect2 產生 ld 需要的參數給 ld) -o hello      連結
                                         連結

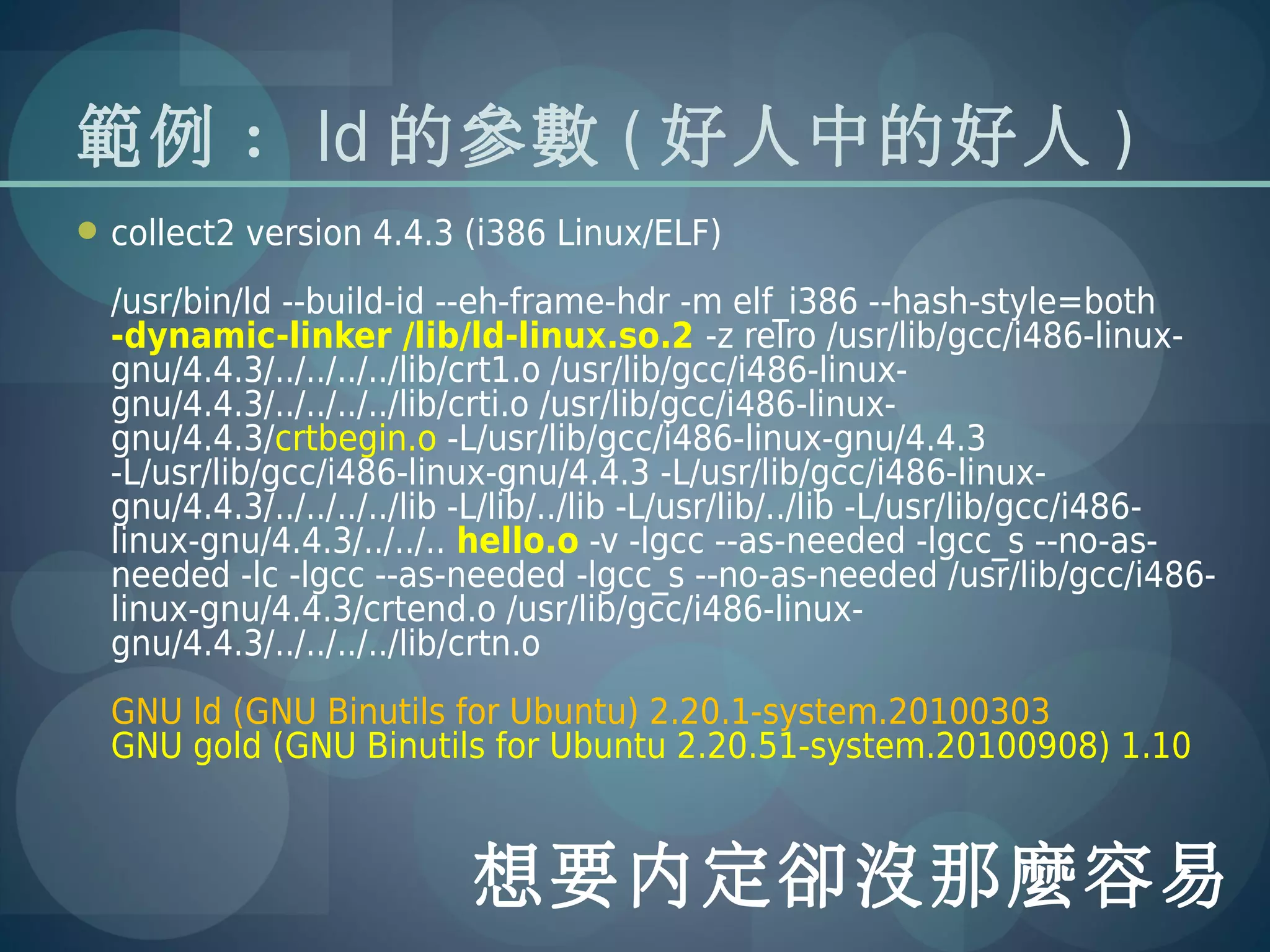

範例 : ld 的參數 ( 好人中的好人 )
 collect2 version 4.4.3 (i386 Linux/ELF)

  /usr/bin/ld --build-id --eh-frame-hdr -m elf_i386 --hash-style=both
  -dynamic-linker /lib/ld-linux.so.2 -z relro /usr/lib/gcc/i486-linux-
  gnu/4.4.3/../../../../lib/crt1.o /usr/lib/gcc/i486-linux-
  gnu/4.4.3/../../../../lib/crti.o /usr/lib/gcc/i486-linux-
  gnu/4.4.3/crtbegin.o -L/usr/lib/gcc/i486-linux-gnu/4.4.3
  -L/usr/lib/gcc/i486-linux-gnu/4.4.3 -L/usr/lib/gcc/i486-linux-
  gnu/4.4.3/../../../../lib -L/lib/../lib -L/usr/lib/../lib -L/usr/lib/gcc/i486-
  linux-gnu/4.4.3/../../.. hello.o -v -lgcc --as-needed -lgcc_s --no-as-
  needed -lc -lgcc --as-needed -lgcc_s --no-as-needed /usr/lib/gcc/i486-
  linux-gnu/4.4.3/crtend.o /usr/lib/gcc/i486-linux-
  gnu/4.4.3/../../../../lib/crtn.o
  GNU ld (GNU Binutils for Ubuntu) 2.20.1-system.20100303
  GNU gold (GNU Binutils for Ubuntu 2.20.51-system.20100908) 1.10



                           想要內定卻沒那麼容易

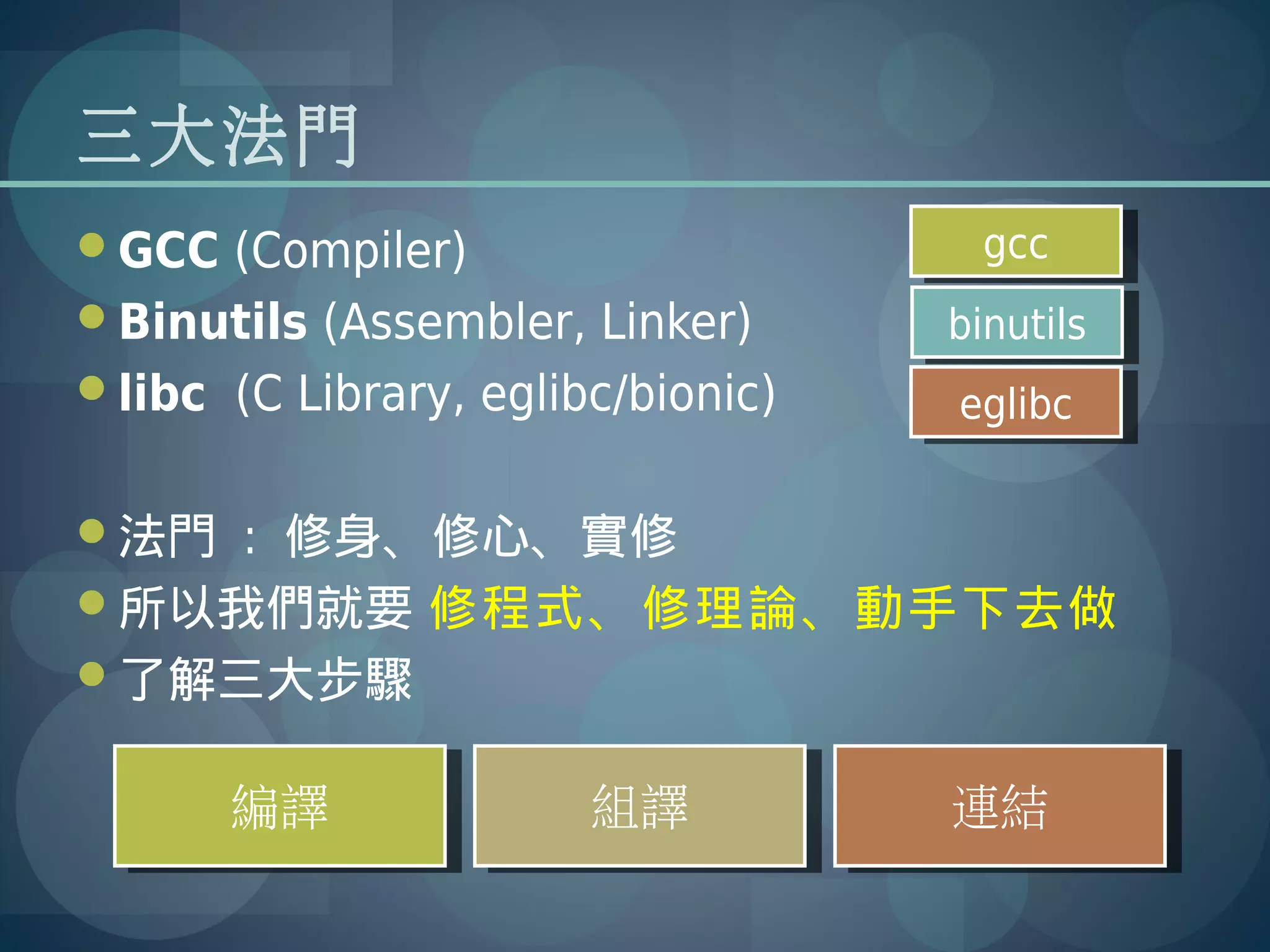

三大法門
GCC (Compiler)                      gcc
                                      gcc
Binutils (Assembler, Linker)      binutils
                                    binutils
libc (C Library, eglibc/bionic)   eglibc
                                    eglibc

法門 : 修身、修心、實修
所以我們就要 修程式、修理論、動手下去做
了解三大步驟


       編譯
       編譯              組譯
                       組譯          連結
                                   連結

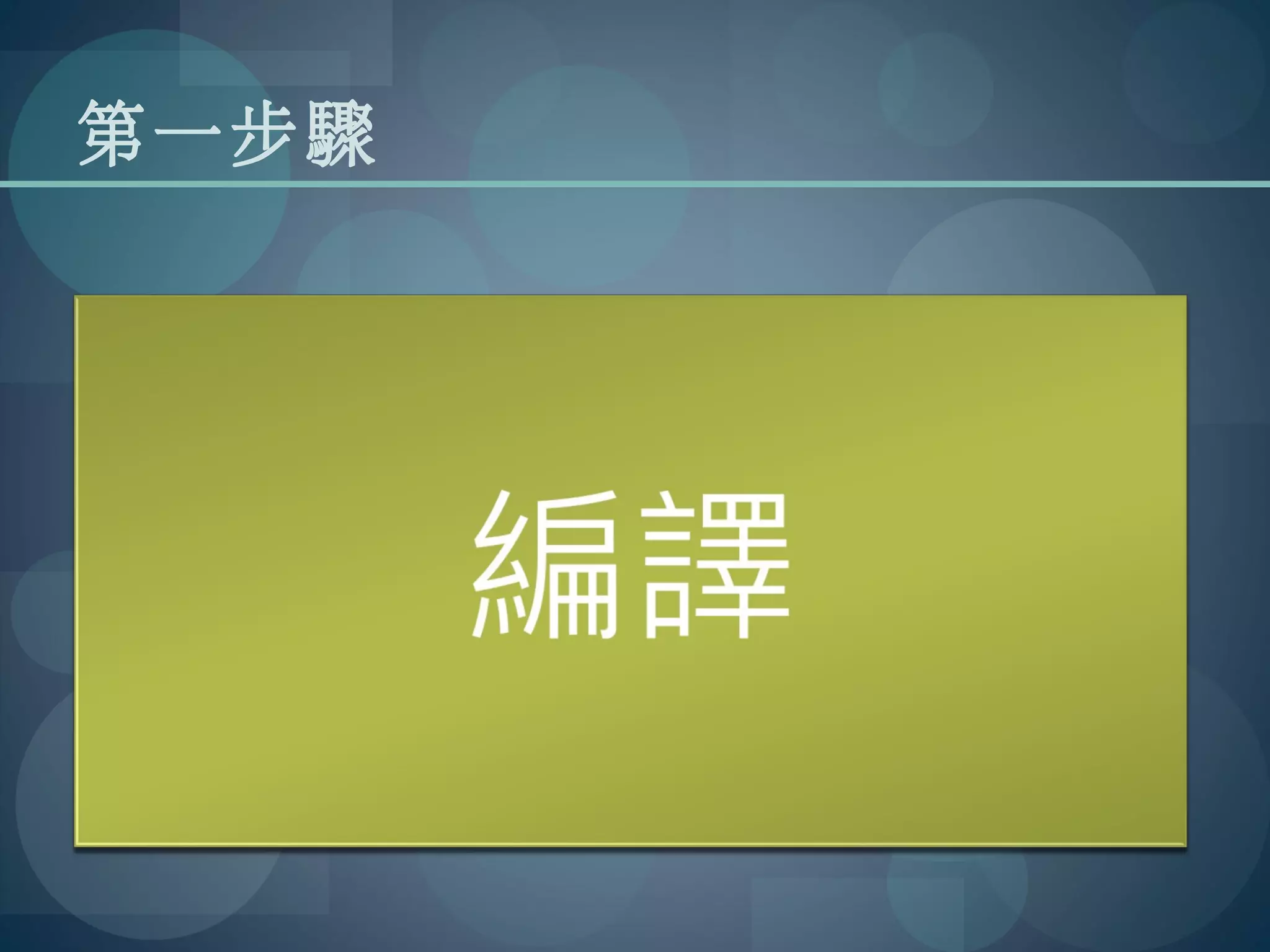

第一步驟

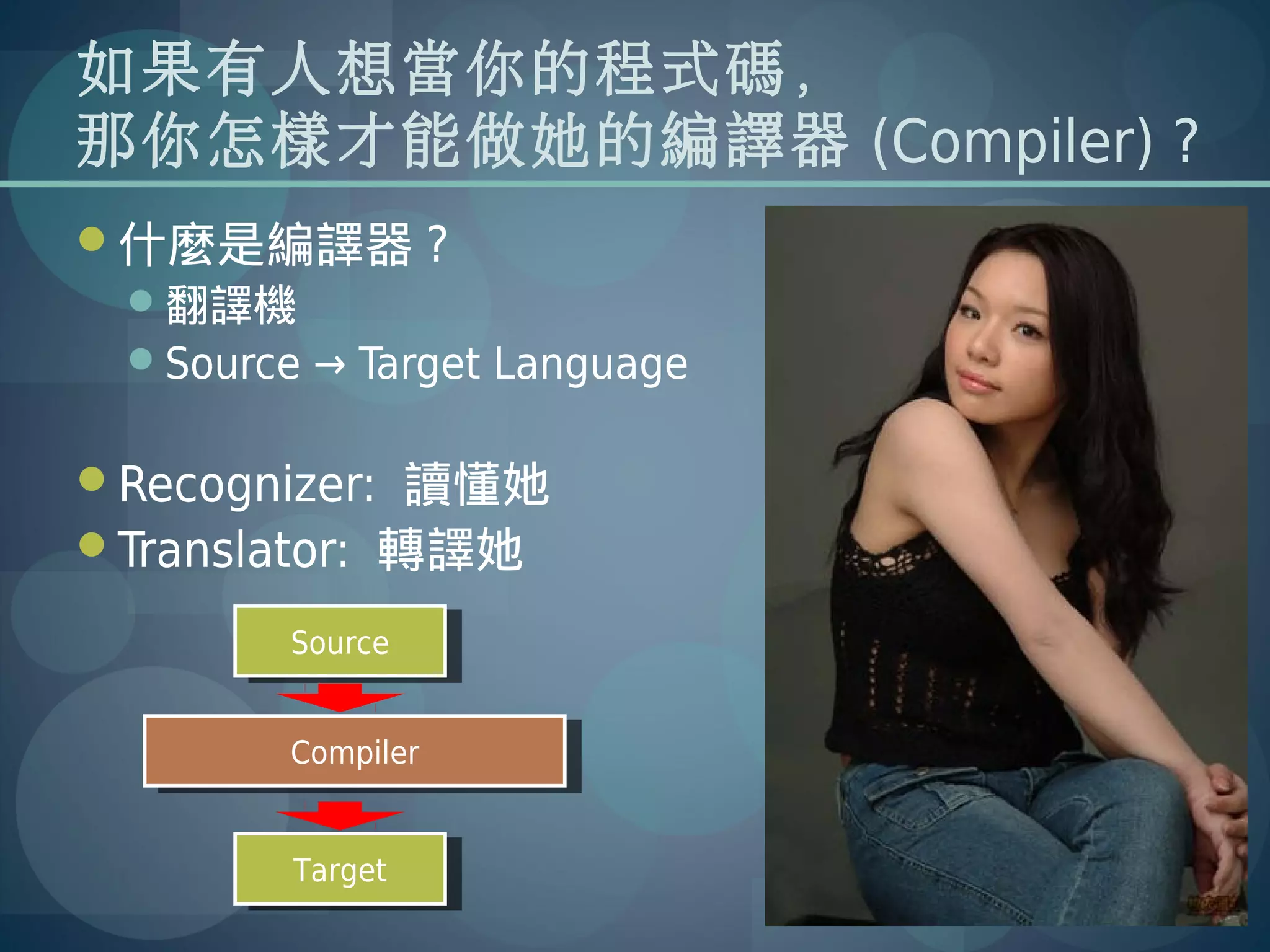

如果有人想當你的程式碼,
那你怎樣才能做她的編譯器 (Compiler) ?
什麼是編譯器 ?
 翻譯機
 Source → Target Language


Recognizer: 讀懂她
Translator: 轉譯她

        Source
         Source


        Compiler
         Compiler


        Target
         Target

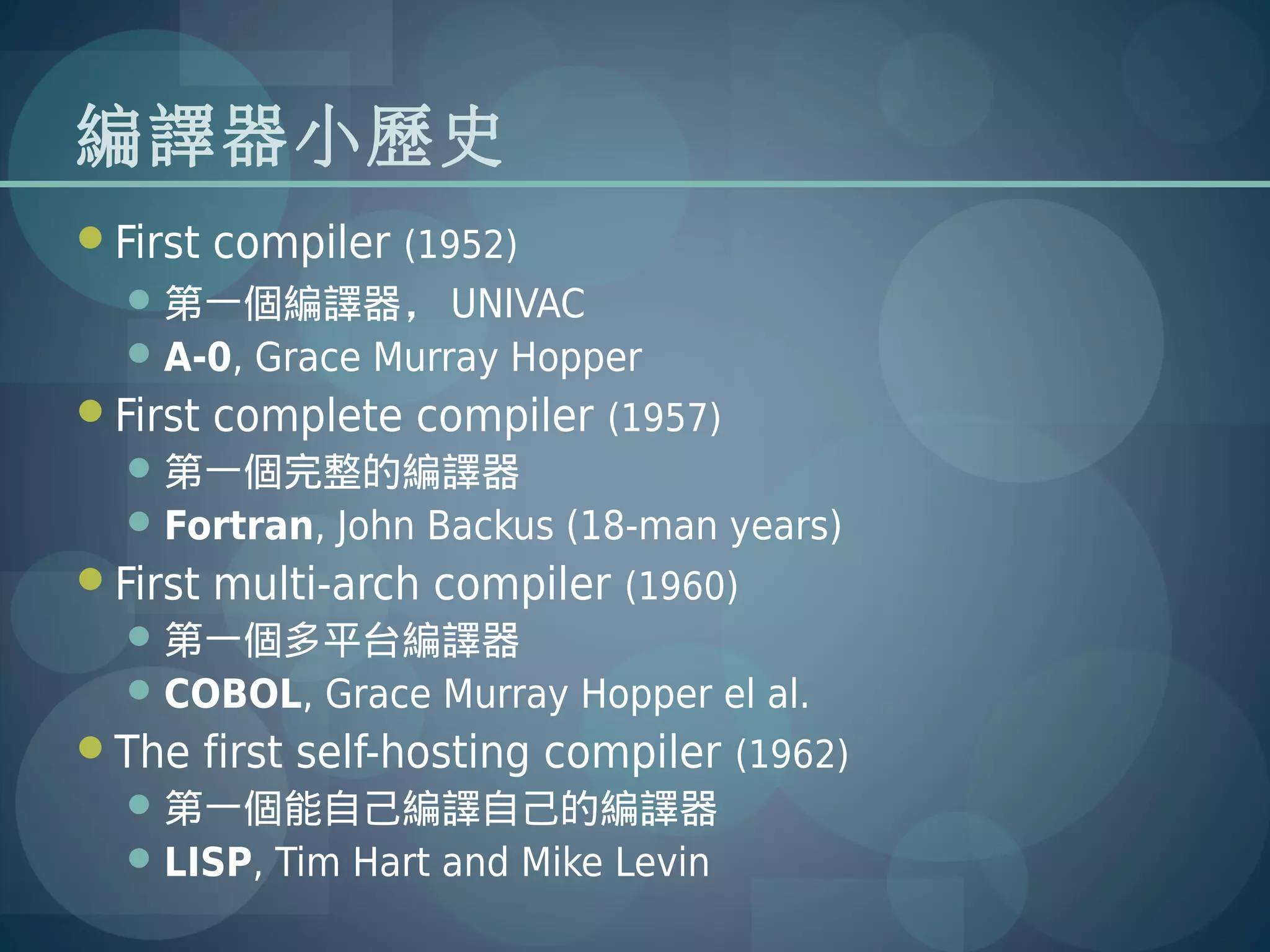

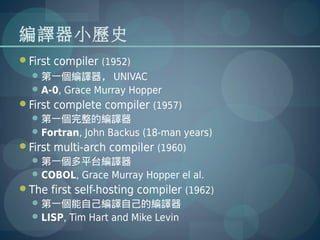

編譯器小歷史
First compiler (1952)
   第一個編譯器, UNIVAC
   A-0, Grace Murray Hopper
First complete compiler (1957)
   第一個完整的編譯器
   Fortran, John Backus (18-man years)
First multi-arch compiler (1960)
   第一個多平台編譯器
   COBOL, Grace Murray Hopper el al.
The first self-hosting compiler (1962)
  第一個能自己編譯自己的編譯器
  LISP, Tim Hart and Mike Levin

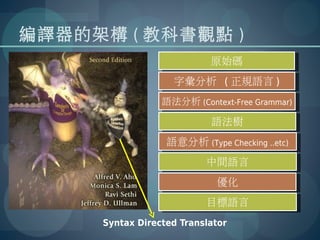

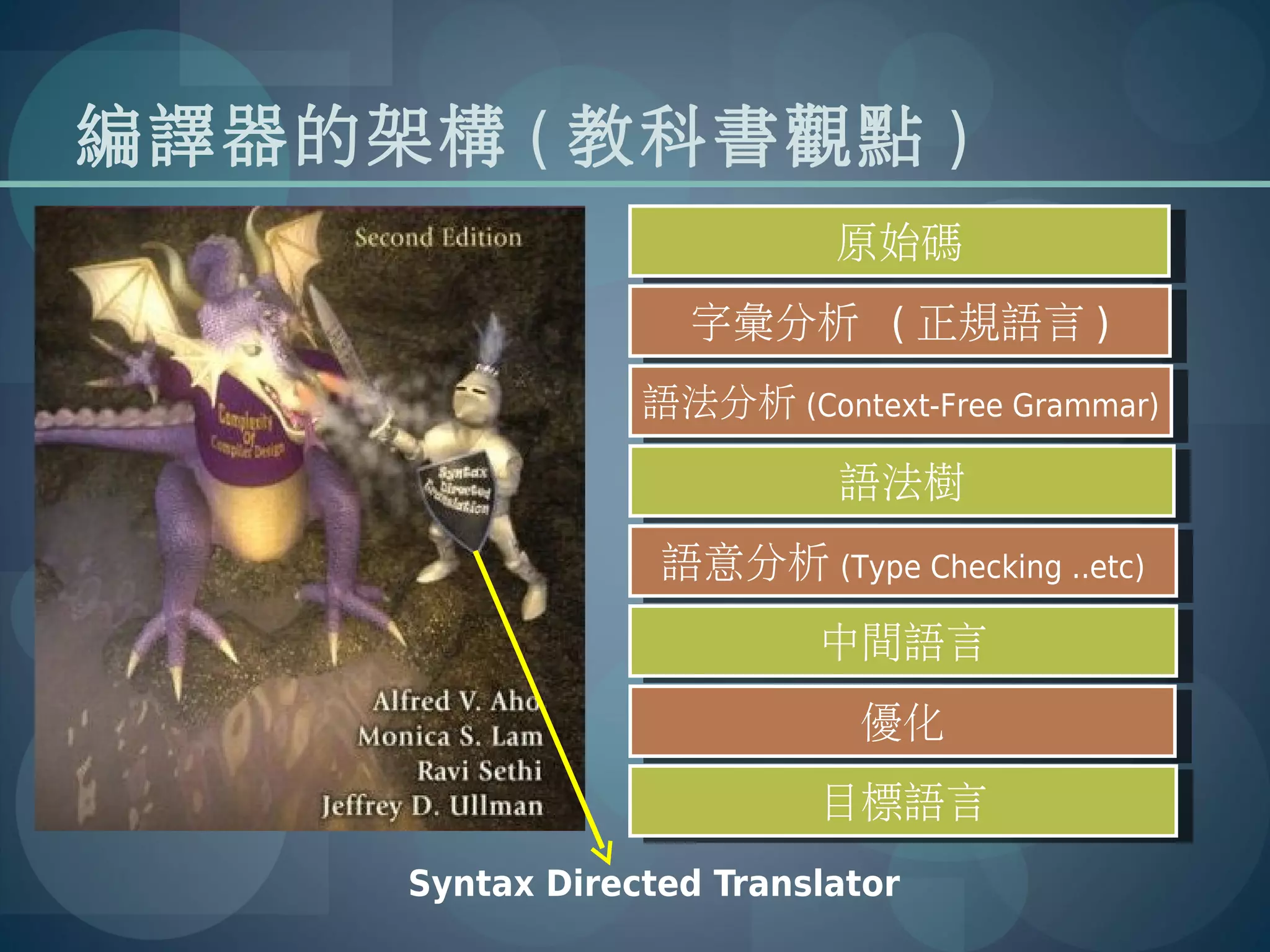

編譯器的架構 ( 教科書觀點 )
                           原始碼
                           原始碼
                   字彙分析 ((正規語言 ))
                   字彙分析 正規語言
                 語法分析 (Context-Free Grammar)
                 語法分析 (Context-Free Grammar)
                           語法樹
                           語法樹
                  語意分析 (Type Checking ..etc)
                  語意分析 (Type Checking ..etc)
                          中間語言
                          中間語言
                            優化
                            優化
                          目標語言
                          目標語言
     Syntax Directed Translator

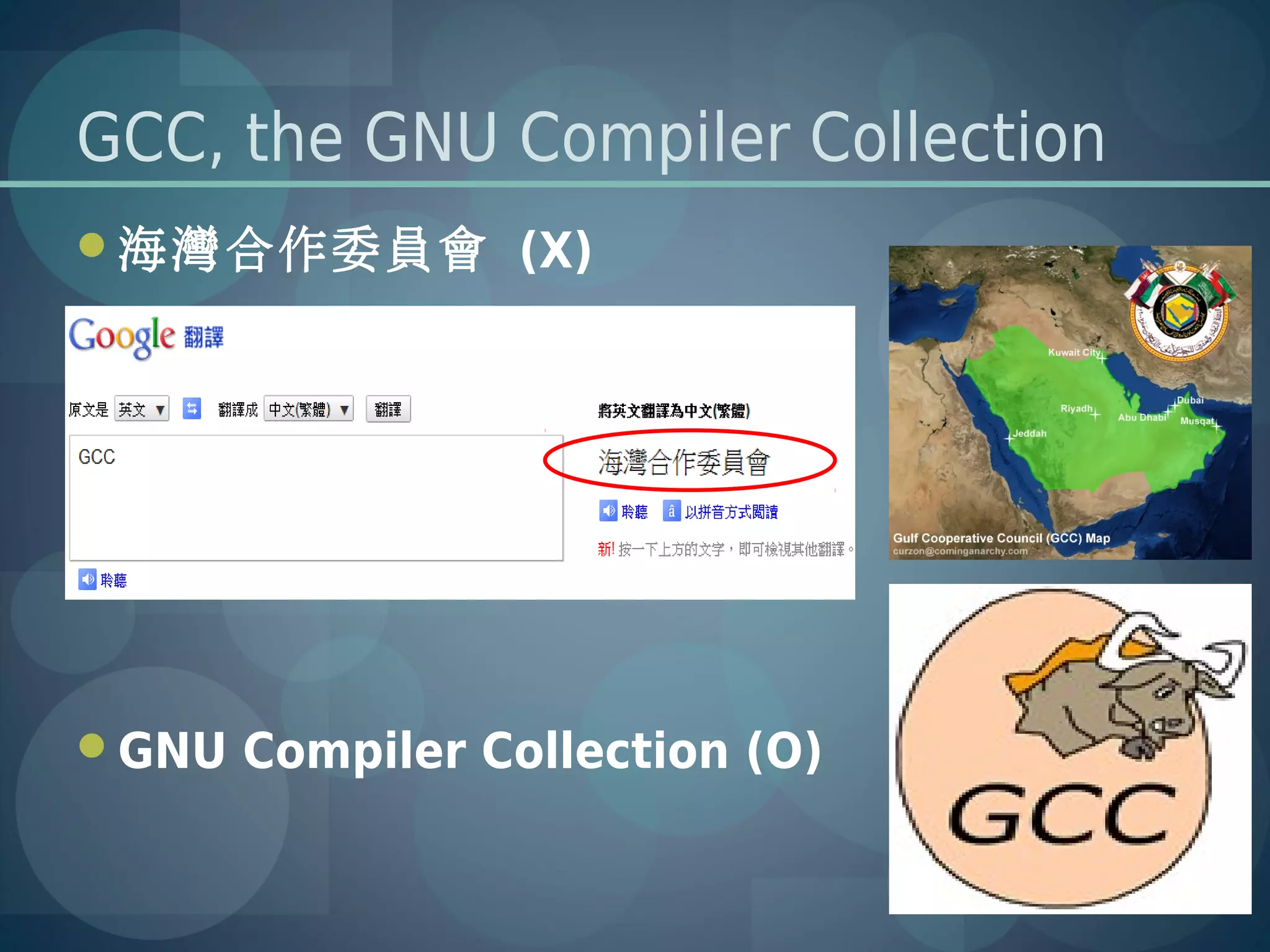

GCC, the GNU Compiler Collection
海灣合作委員會 (X)




GNU Compiler Collection (O)
GCC – GNU Compiler Collection

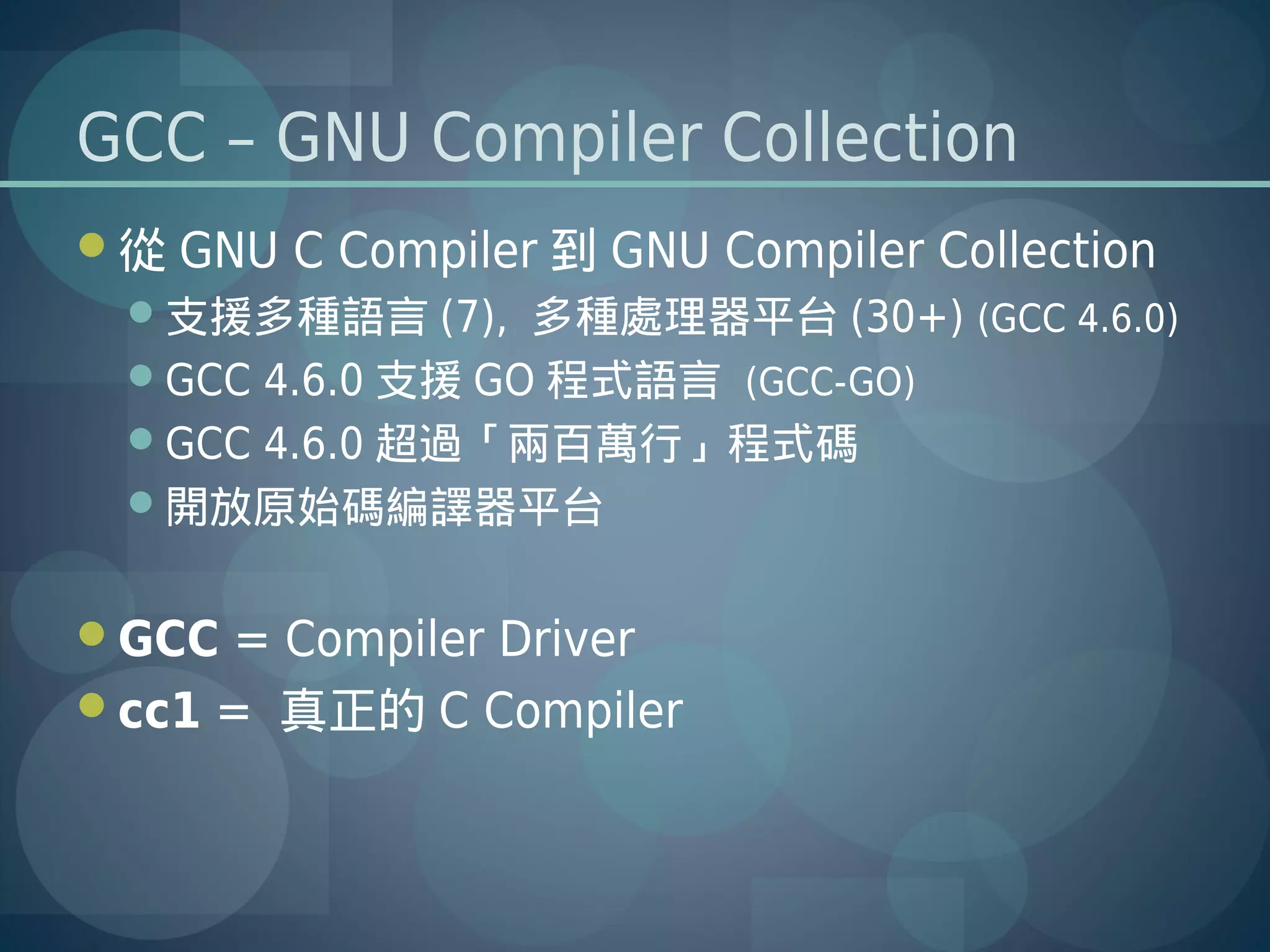

從 GNU C Compiler 到 GNU Compiler Collection
  支援多種語言 (7), 多種處理器平台 (30+) (GCC 4.6.0)
  GCC 4.6.0 支援 GO 程式語言 (GCC-GO)
  GCC 4.6.0 超過「兩百萬行」程式碼
  開放原始碼編譯器平台


GCC = Compiler Driver
cc1 = 真正的 C Compiler

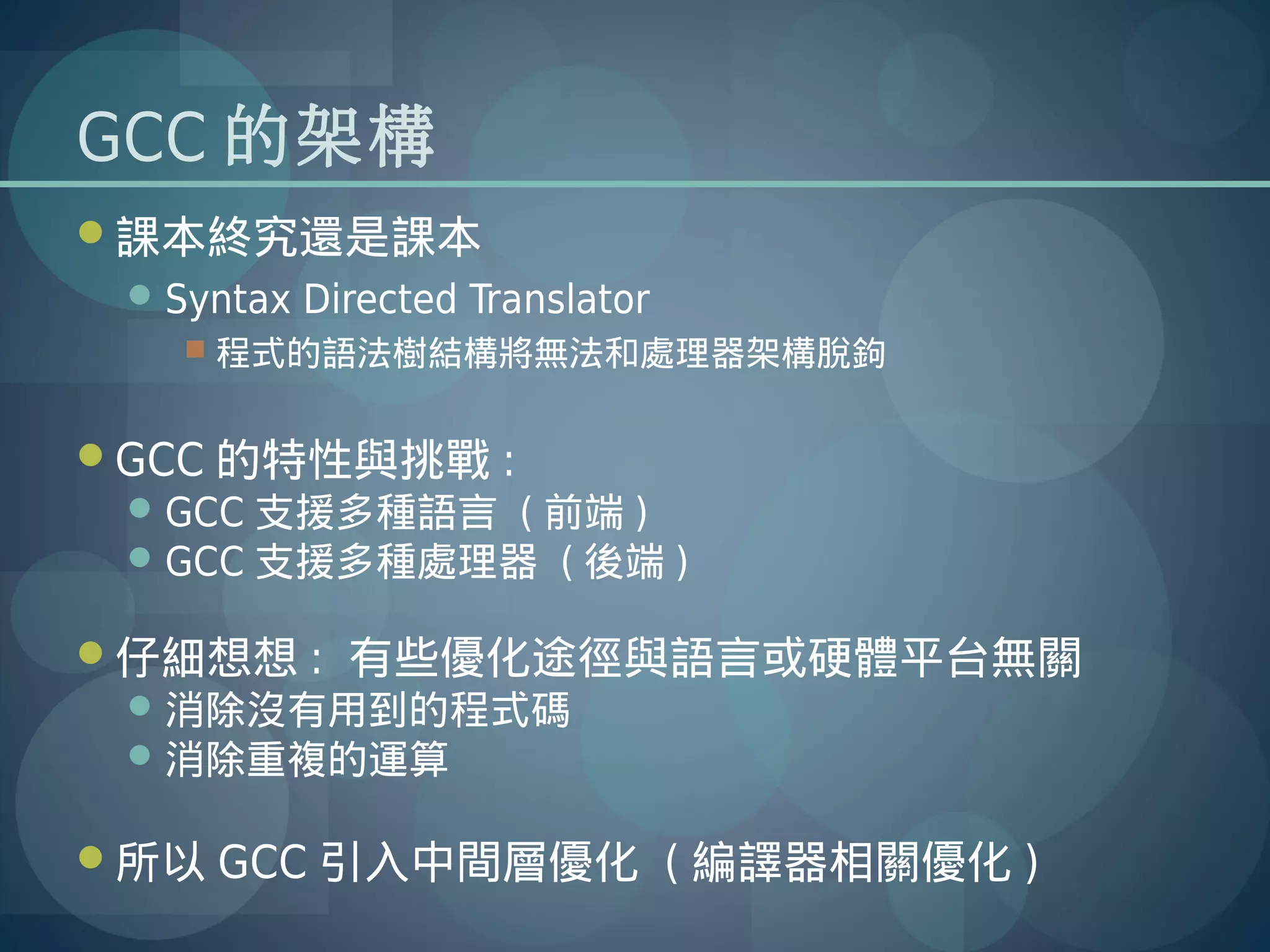

GCC 的架構
課本終究還是課本
  Syntax Directed Translator
     程式的語法樹結構將無法和處理器架構脫鉤


GCC 的特性與挑戰 :
  GCC 支援多種語言 ( 前端 )
  GCC 支援多種處理器 ( 後端 )

仔細想想 : 有些優化途徑與語言或硬體平台無關
  消除沒有用到的程式碼
  消除重複的運算


所以 GCC 引入中間層優化 ( 編譯器相關優化 )

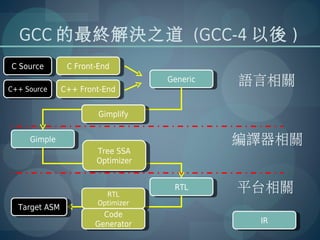

GCC 的最終解決之道 (GCC-4 以後 )
CCSource
   Source       CCFront-End
                   Front-End

C++ Source     C++ Front-End
                                    Generic
                                     Generic   語言相關
 C++ Source     C++ Front-End

                        Gimplify
                         Gimplify

     Gimple
      Gimple                                   編譯器相關
                       Tree SSA
                        Tree SSA
                       Optimizer
                        Optimizer



                         RTL
                           RTL
                                     RTL
                                      RTL      平台相關
                       Optimizer
                        Optimizer
  Target ASM
   Target ASM
                         Code
                          Code
                       Generator                 IR
                                                  IR
                        Generator

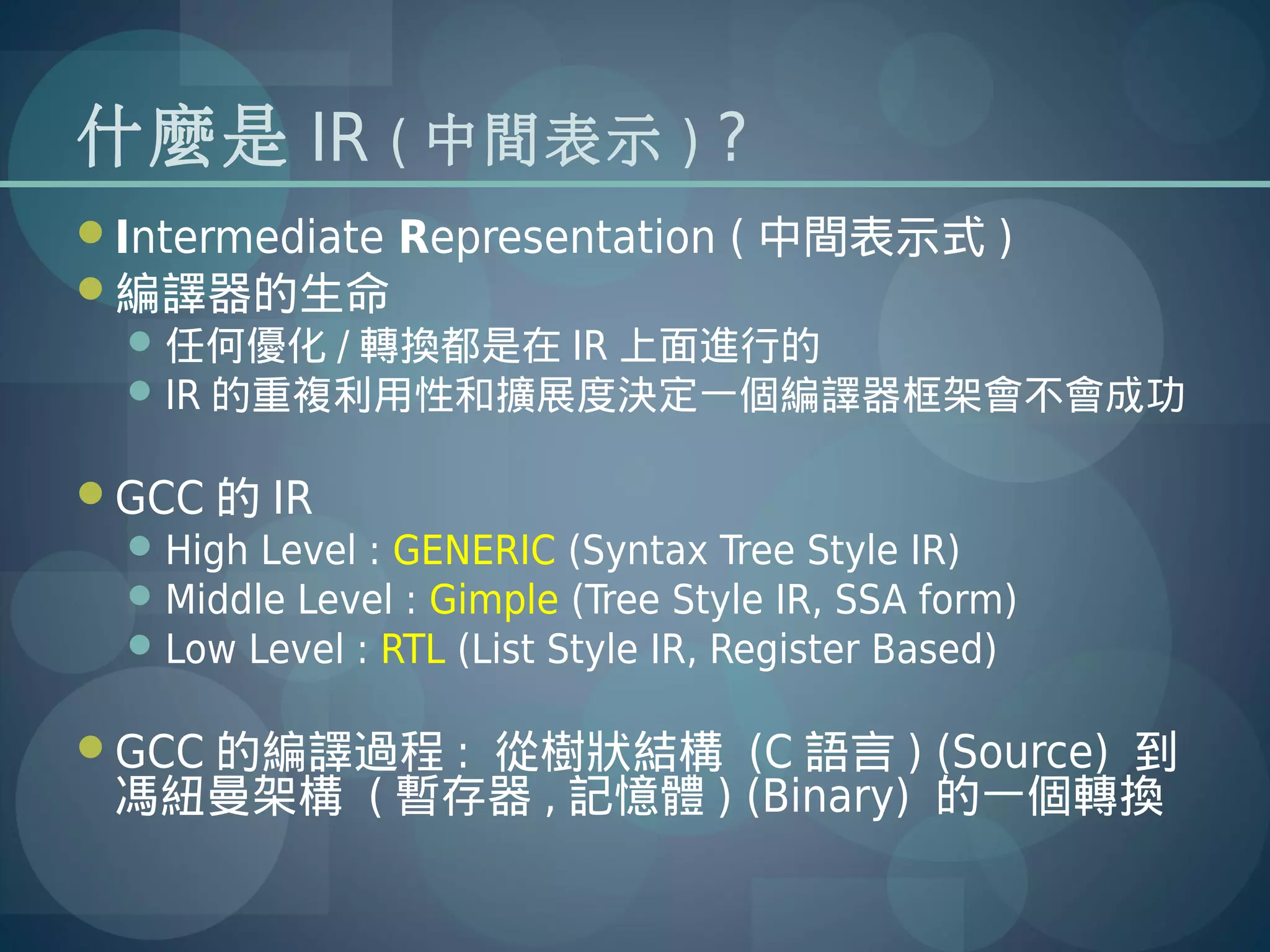

什麼是 IR ( 中間表示 ) ?
Intermediate Representation ( 中間表示式 )
編譯器的生命
   任何優化 / 轉換都是在 IR 上面進行的
   IR 的重複利用性和擴展度決定一個編譯器框架會不會成功


GCC 的 IR
  High Level : GENERIC (Syntax Tree Style IR)
  Middle Level : Gimple (Tree Style IR, SSA form)
  Low Level : RTL (List Style IR, Register Based)


GCC 的編譯過程 : 從樹狀結構 (C 語言 ) (Source) 到
  馮紐曼架構 ( 暫存器 , 記憶體 ) (Binary) 的一個轉換

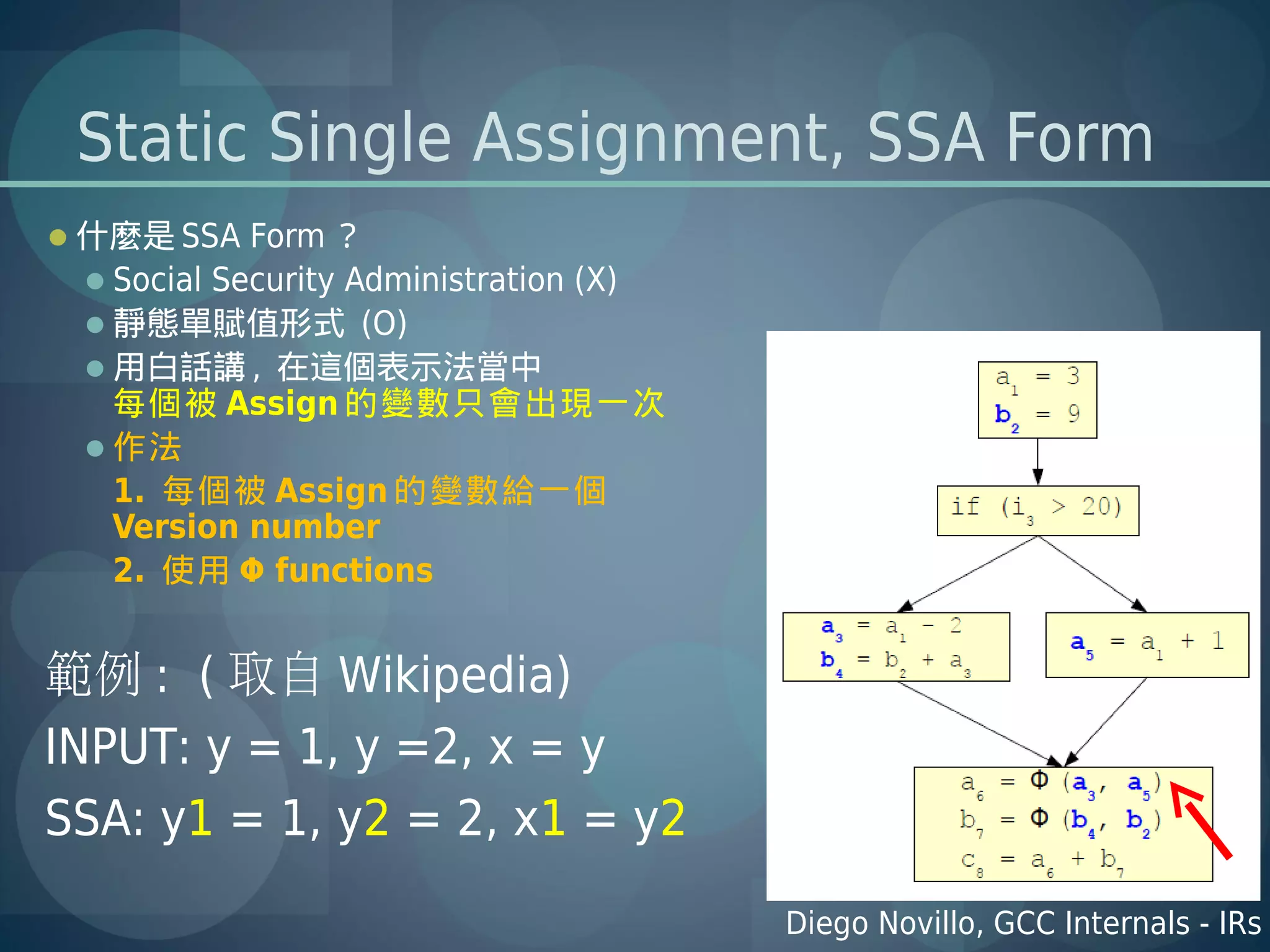

Static Single Assignment, SSA Form
什麼是 SSA Form ?
 Social Security Administration (X)
 靜態單賦值形式 (O)
 用白話講 , 在這個表示法當中
  每個被 Assign 的變數只會出現一次
 作法
  1. 每個被 Assign 的變數給一個
  Version number
  2. 使用 Φ functions


範例 : ( 取自 Wikipedia)
INPUT: y = 1, y =2, x = y
SSA: y1 = 1, y2 = 2, x1 = y2

                                       Diego Novillo, GCC Internals - IRs

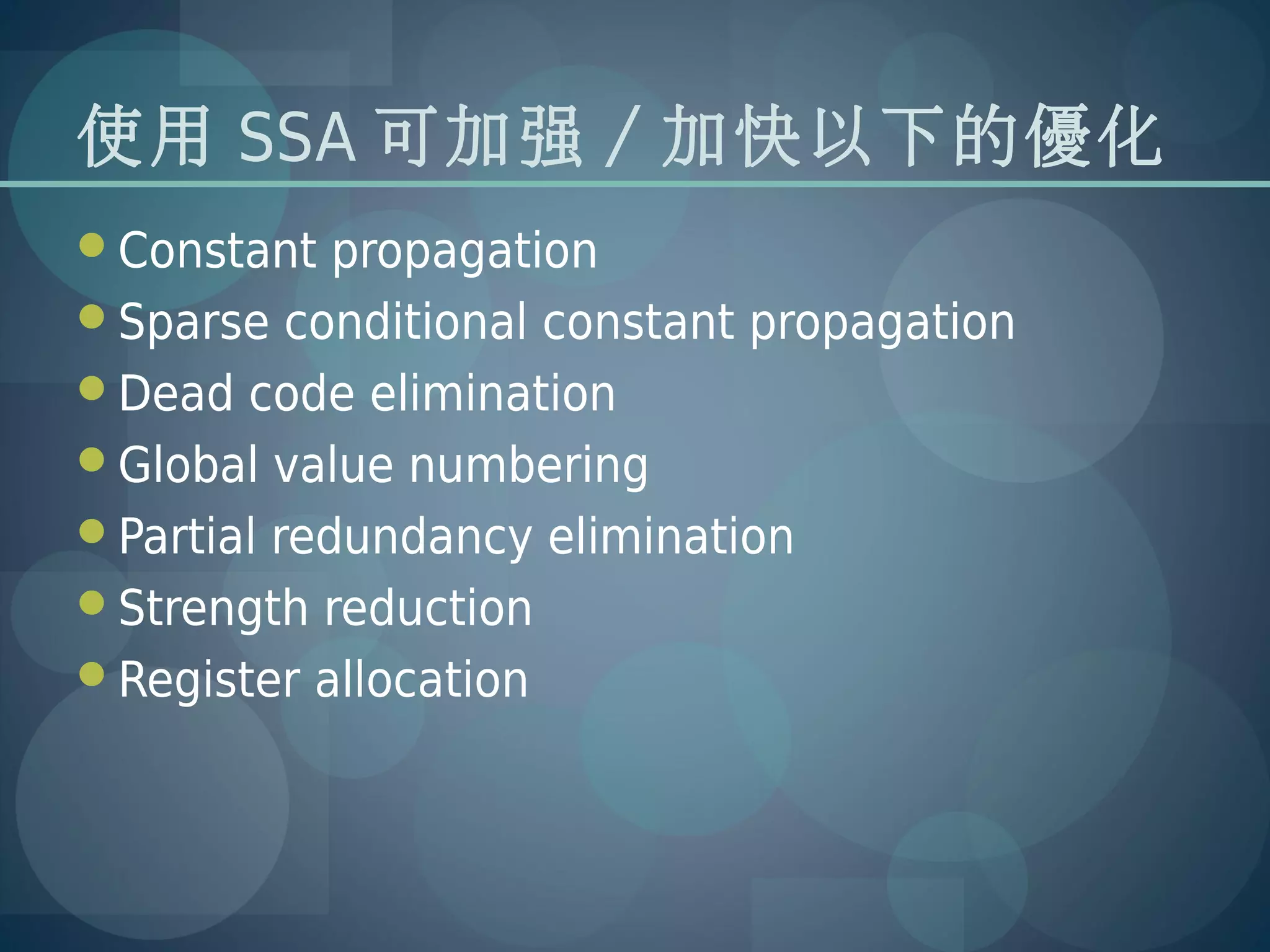

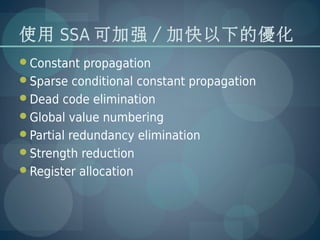

使用 SSA 可加強 / 加快以下的優化
Constant propagation
Sparse conditional constant propagation
Dead code elimination
Global value numbering
Partial redundancy elimination
Strength reduction
Register allocation

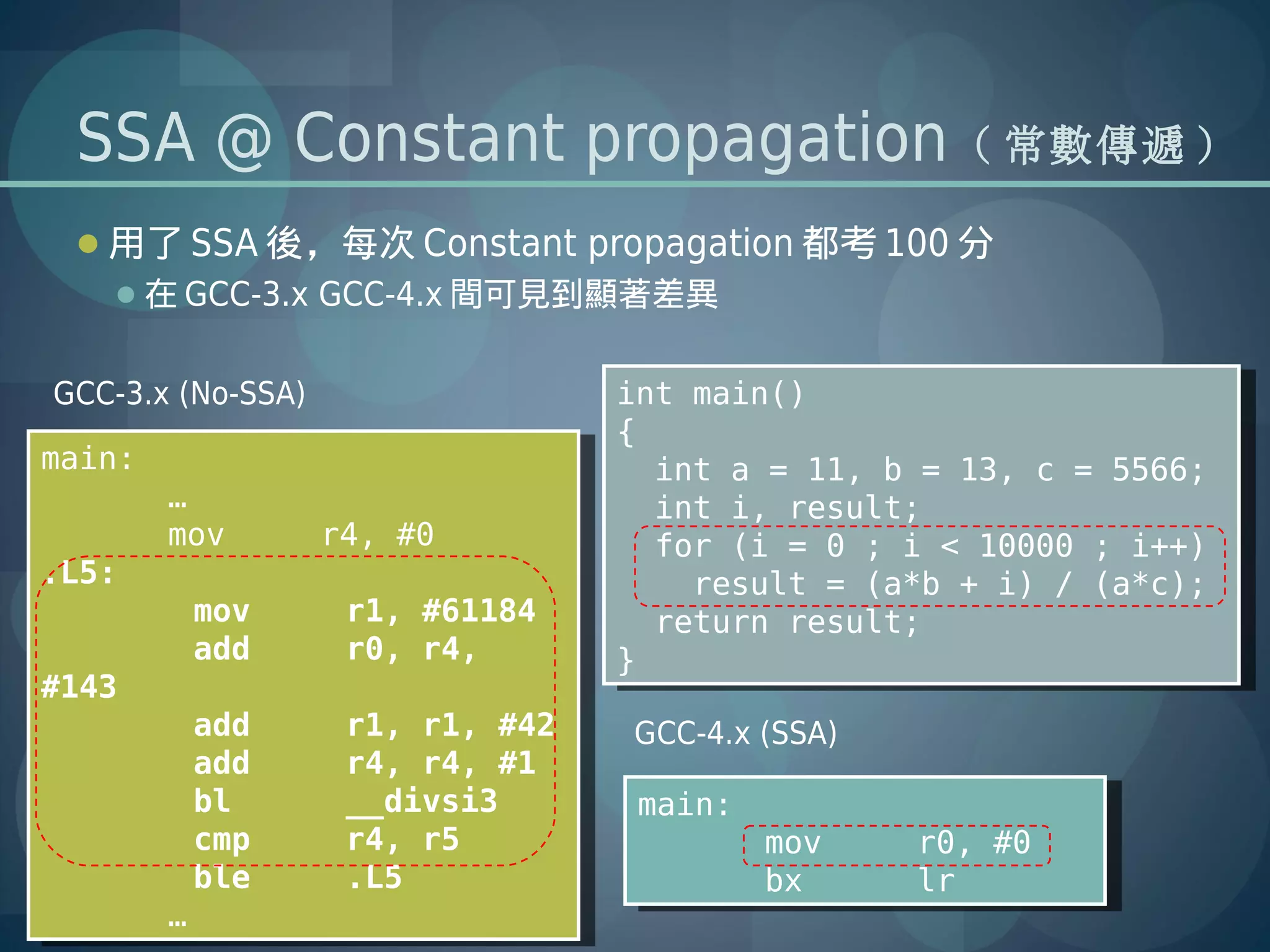

SSA @ Constant propagation                              ( 常數傳遞 )

 用了 SSA 後,每次 Constant propagation 都考 100 分
    在 GCC-3.x GCC-4.x 間可見到顯著差異


GCC-3.x (No-SSA)                   int main()
                                    int main()
                                   {{
main:
 main:                                int aa == 11, bb == 13, cc == 5566;
                                       int       11,       13,       5566;
         ……                           int i, result;
                                       int i, result;
         mov
          mov      r4, #0
                    r4, #0            for (i == 00 ;; ii << 10000 ;; i++)
                                       for (i                10000    i++)
.L5:
 .L5:                                   result == (a*b ++ i) // (a*c);
                                         result     (a*b      i)   (a*c);
          mov
           mov      r1, #61184
                     r1, #61184       return result;
                                       return result;
          add
           add      r0, r4,
                     r0, r4,       }}
#143
 #143
           add
            add     r1, r1, #42
                     r1, r1, #42    GCC-4.x (SSA)
           add
            add     r4, r4, #1
                     r4, r4, #1
           bl
            bl      __divsi3
                     __divsi3       main:
                                     main:
           cmp
            cmp     r4, r5
                     r4, r5                  mov
                                              mov     r0, #0
                                                       r0, #0
           ble
            ble     .L5
                     .L5                     bx
                                              bx      lr
                                                       lr
         ……

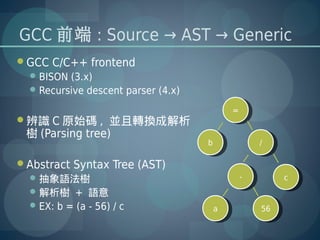

GCC 前端 : Source → AST → Generic
GCC C/C++ frontend
  BISON (3.x)
  Recursive descent parser (4.x)

                                          ==
辨識 C 原始碼 , 並且轉換成解析
 樹 (Parsing tree)
                                    bb          //

Abstract Syntax Tree (AST)
  抽象語法樹                                   --         cc
  解析樹 + 語意
  EX: b = (a - 56) / c              aa         56
                                                 56

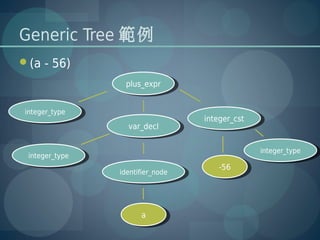

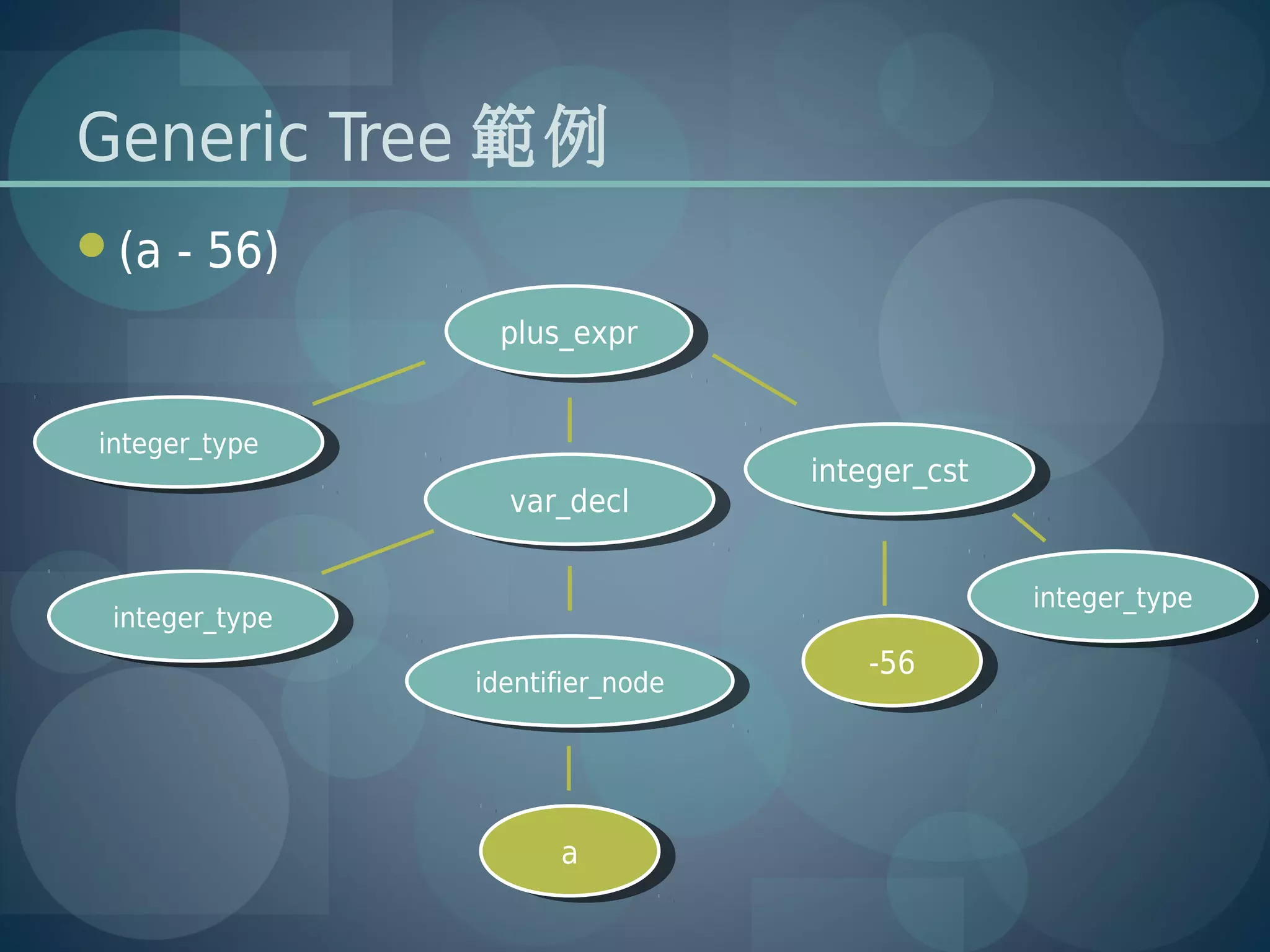

Generic Tree 範例
(a - 56)
                  plus_expr
                   plus_expr


integer_type
 integer_type
                                    integer_cst
                                     integer_cst
                   var_decl
                    var_decl

                                                   integer_type
                                                     integer_type
 integer_type
  integer_type
                                        -56
                                         -56
                 identifier_node
                  identifier_node




                       aa

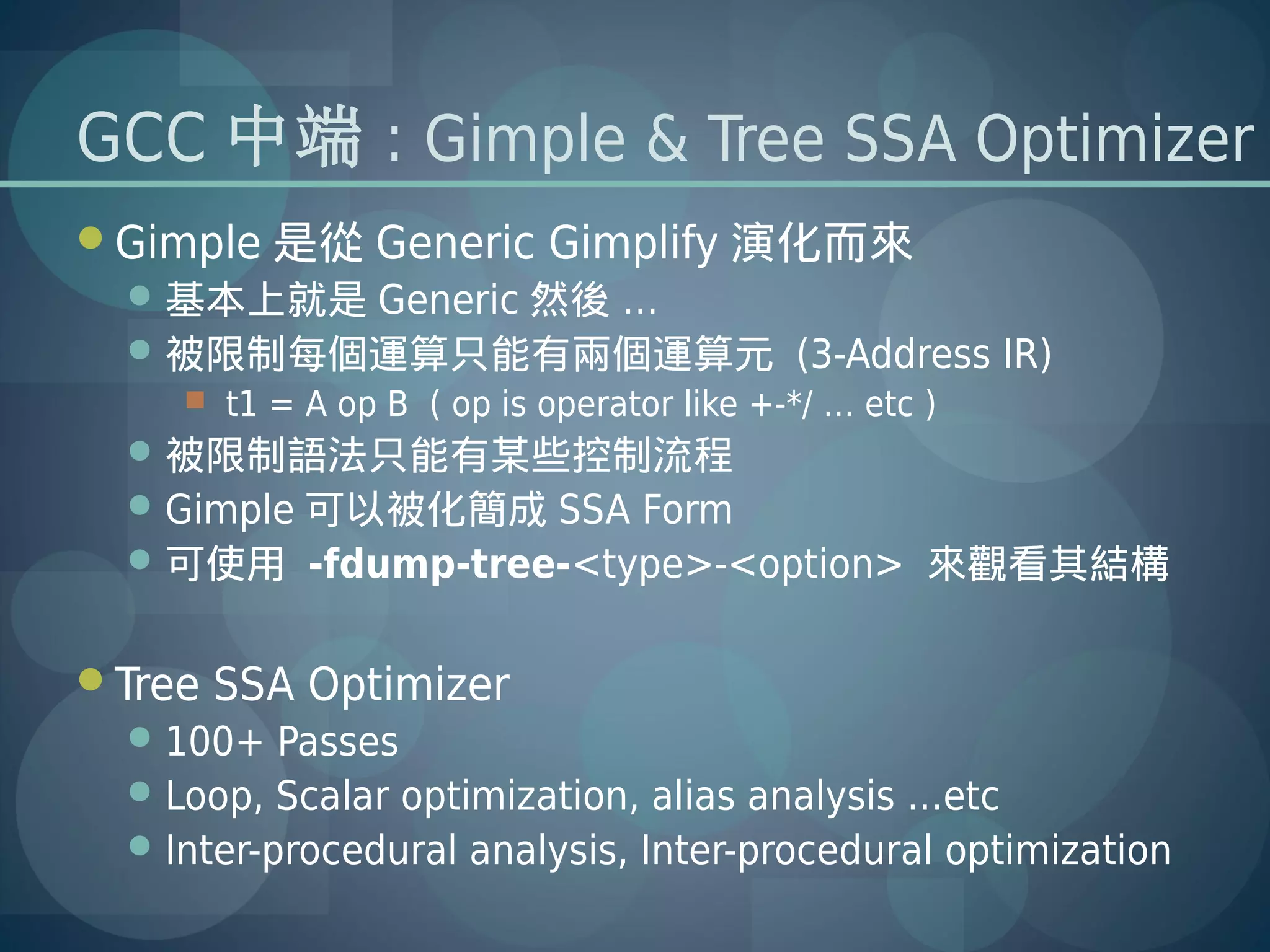

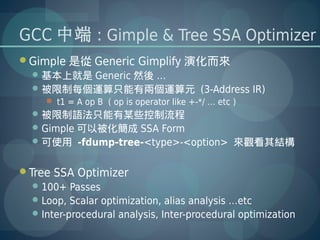

GCC 中端 : Gimple & Tree SSA Optimizer
Gimple 是從 Generic Gimplify 演化而來
  基本上就是 Generic 然後 …
  被限制每個運算只能有兩個運算元 (3-Address IR)
      t1 = A op B ( op is operator like +-*/ … etc )
   被限制語法只能有某些控制流程
   Gimple 可以被化簡成 SSA Form
   可使用 -fdump-tree-<type>-<option> 來觀看其結構


Tree SSA Optimizer
   100+ Passes
   Loop, Scalar optimization, alias analysis …etc
   Inter-procedural analysis, Inter-procedural optimization

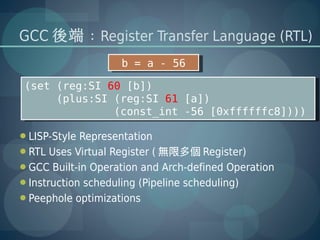

GCC 後端 : Register Transfer Language (RTL)
                    b = a - 56
                     b = a - 56

(set (reg:SI 60 [b])
 (set (reg:SI 60 [b])
     (plus:SI (reg:SI 61 [a])
      (plus:SI (reg:SI 61 [a])
              (const_int -56 [0xffffffc8])))
               (const_int -56 [0xffffffc8])))

LISP-Style Representation
RTL Uses Virtual Register ( 無限多個 Register)
GCC Built-in Operation and Arch-defined Operation
Instruction scheduling (Pipeline scheduling)
Peephole optimizations

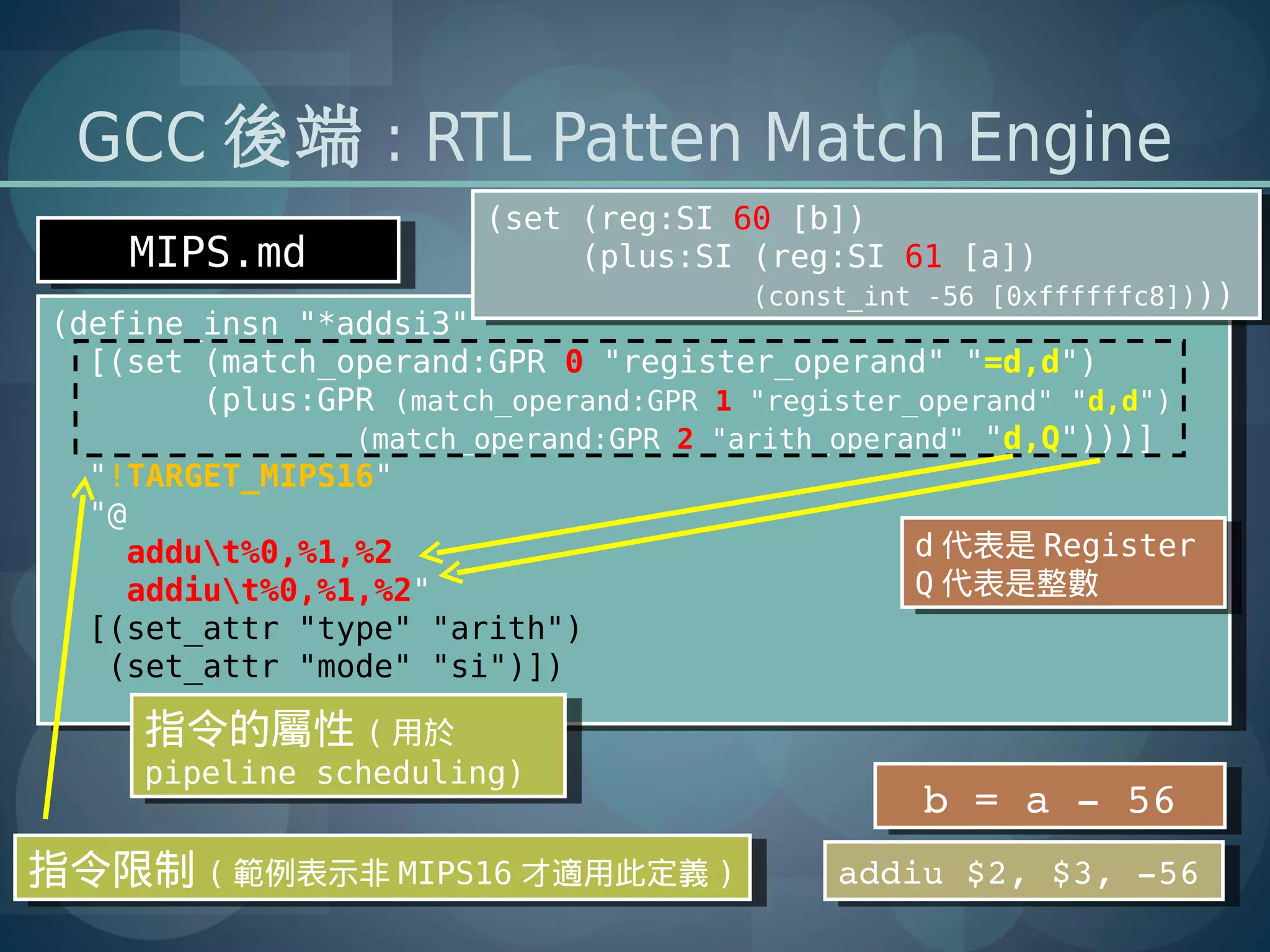

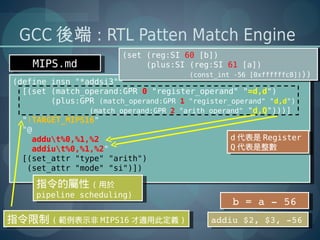

GCC 後端 : RTL Patten Match Engine
                        (set (reg:SI 60 [b])
                         (set (reg:SI 60 [b])
    MIPS.md
     MIPS.md                 (plus:SI (reg:SI 61 [a])
                              (plus:SI (reg:SI 61 [a])
                                       (const_int -56 [0xffffffc8])))
                                        (const_int -56 [0xffffffc8])))
(define_insn "*addsi3"
 (define_insn "*addsi3"
  [(set (match_operand:GPR 00 "register_operand" "=d,d")
   [(set (match_operand:GPR     "register_operand" "=d,d")
        (plus:GPR (match_operand:GPR 11 "register_operand" "d,d")
         (plus:GPR (match_operand:GPR    "register_operand" "d,d")
                (match_operand:GPR 22 "arith_operand" "d,Q")))]
                 (match_operand:GPR    "arith_operand" "d,Q")))]
  "!TARGET_MIPS16"
   "!TARGET_MIPS16"
  "@
   "@
    addut%0,%1,%2
     addut%0,%1,%2                                 代表是 Register
                                                  dd 代表是 Register
    addiut%0,%1,%2"
     addiut%0,%1,%2"                               代表是整數
                                                  QQ 代表是整數
  [(set_attr "type" "arith")
   [(set_attr "type" "arith")
   (set_attr "mode" "si")])
    (set_attr "mode" "si")])
     指令的屬性 ((用於
     指令的屬性 用於
     pipeline scheduling)
      pipeline scheduling)
                                                 b = a ­ 56
                                                  b = a ­ 56
指令限制 ((範例表示非 MIPS16 才適用此定義 ))
指令限制 範例表示非 MIPS16 才適用此定義                    addiu $2, $3, ­56
                                             addiu $2, $3, ­56

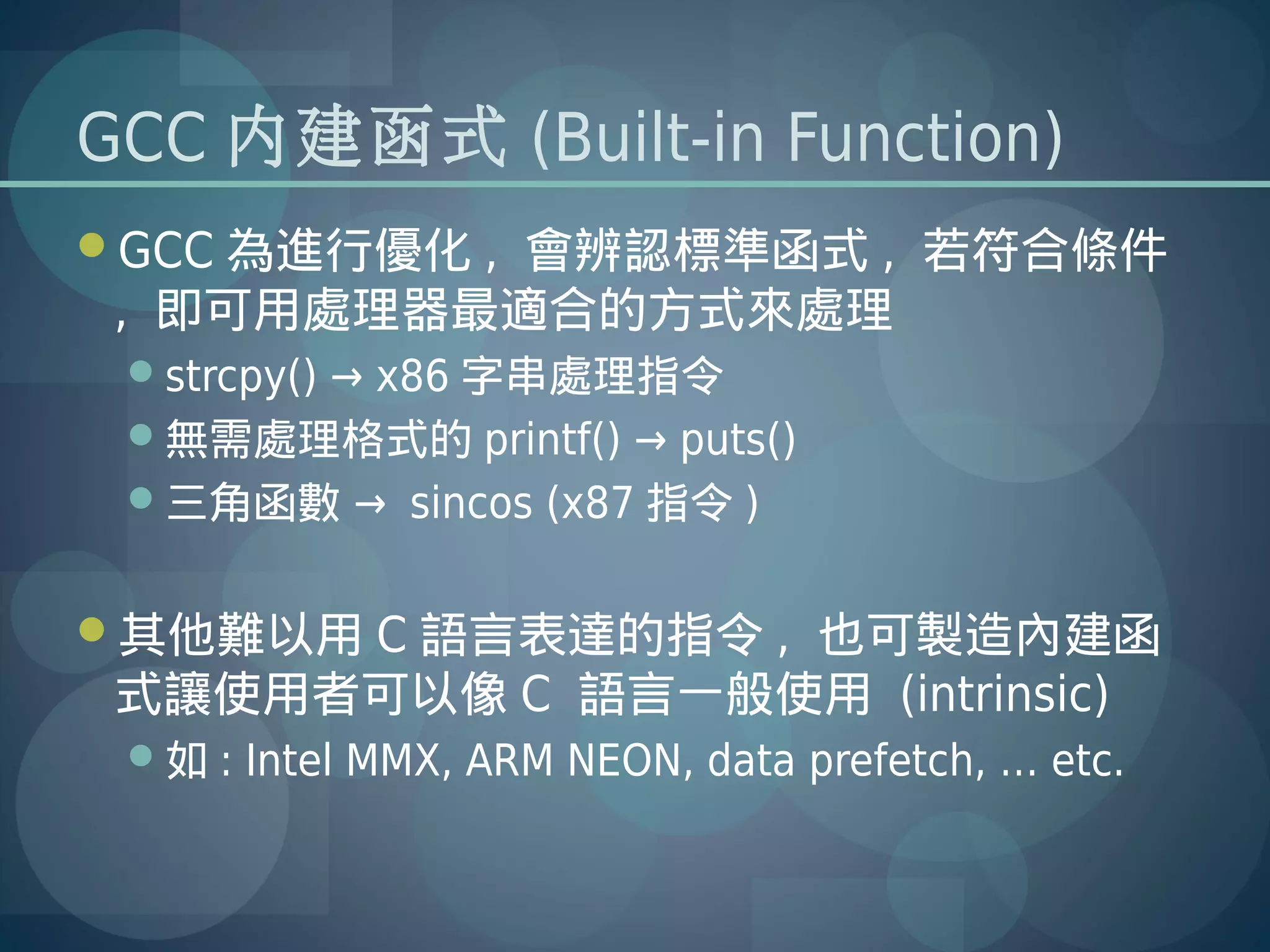

GCC 內建函式 (Built-in Function)
GCC 為進行優化 , 會辨認標準函式 , 若符合條件
 , 即可用處理器最適合的方式來處理
 strcpy() → x86 字串處理指令
 無需處理格式的 printf() → puts()
 三角函數 → sincos (x87 指令 )


其他難以用 C 語言表達的指令 , 也可製造內建函
 式讓使用者可以像 C 語言一般使用 (intrinsic)
 如 : Intel MMX, ARM NEON, data prefetch, … etc.

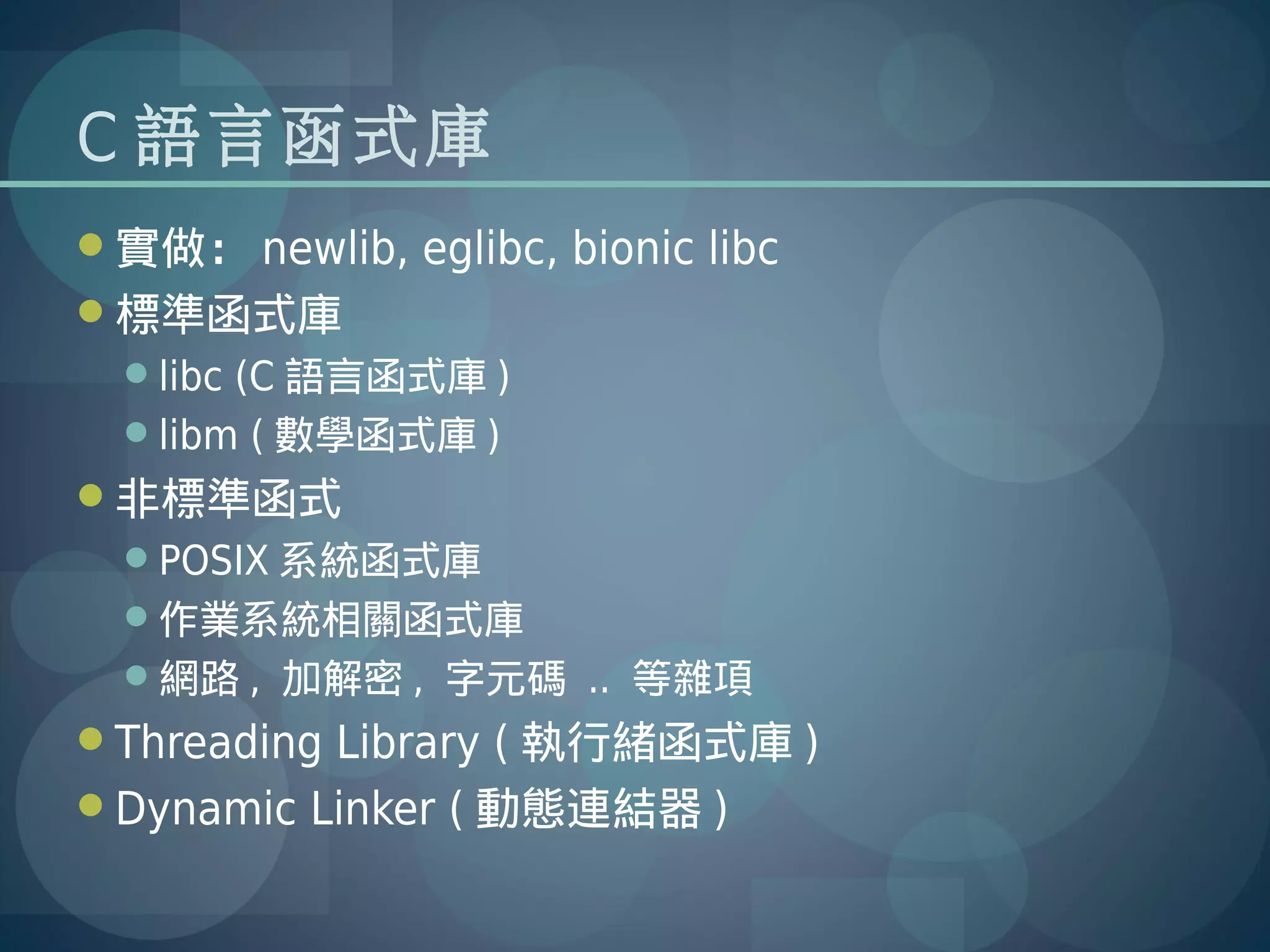

C 語言函式庫
實做: newlib, eglibc, bionic libc
標準函式庫
  libc (C 語言函式庫 )
  libm ( 數學函式庫 )
非標準函式
  POSIX 系統函式庫
  作業系統相關函式庫
  網路 , 加解密 , 字元碼 .. 等雜項
Threading Library ( 執行緒函式庫 )
Dynamic Linker ( 動態連結器 )

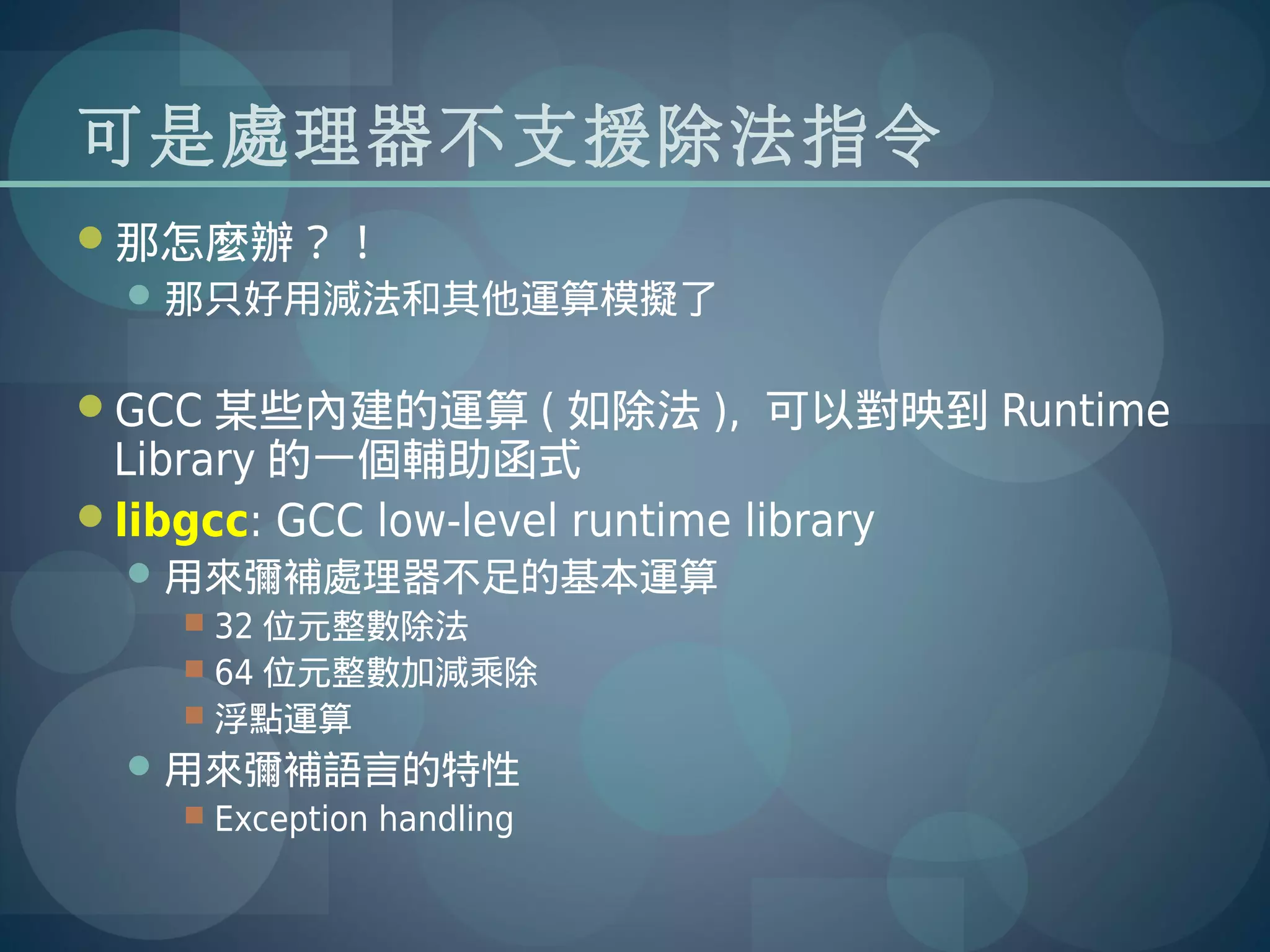

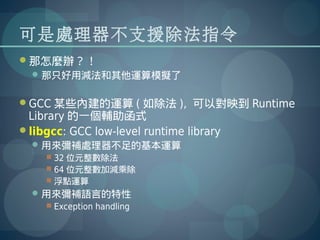

可是處理器不支援除法指令
那怎麼辦?!
   那只好用減法和其他運算模擬了


GCC 某些內建的運算 ( 如除法 ), 可以對映到 Runtime
 Library 的一個輔助函式
libgcc: GCC low-level runtime library
   用來彌補處理器不足的基本運算
      32 位元整數除法
      64 位元整數加減乘除
      浮點運算
   用來彌補語言的特性
      Exception handling

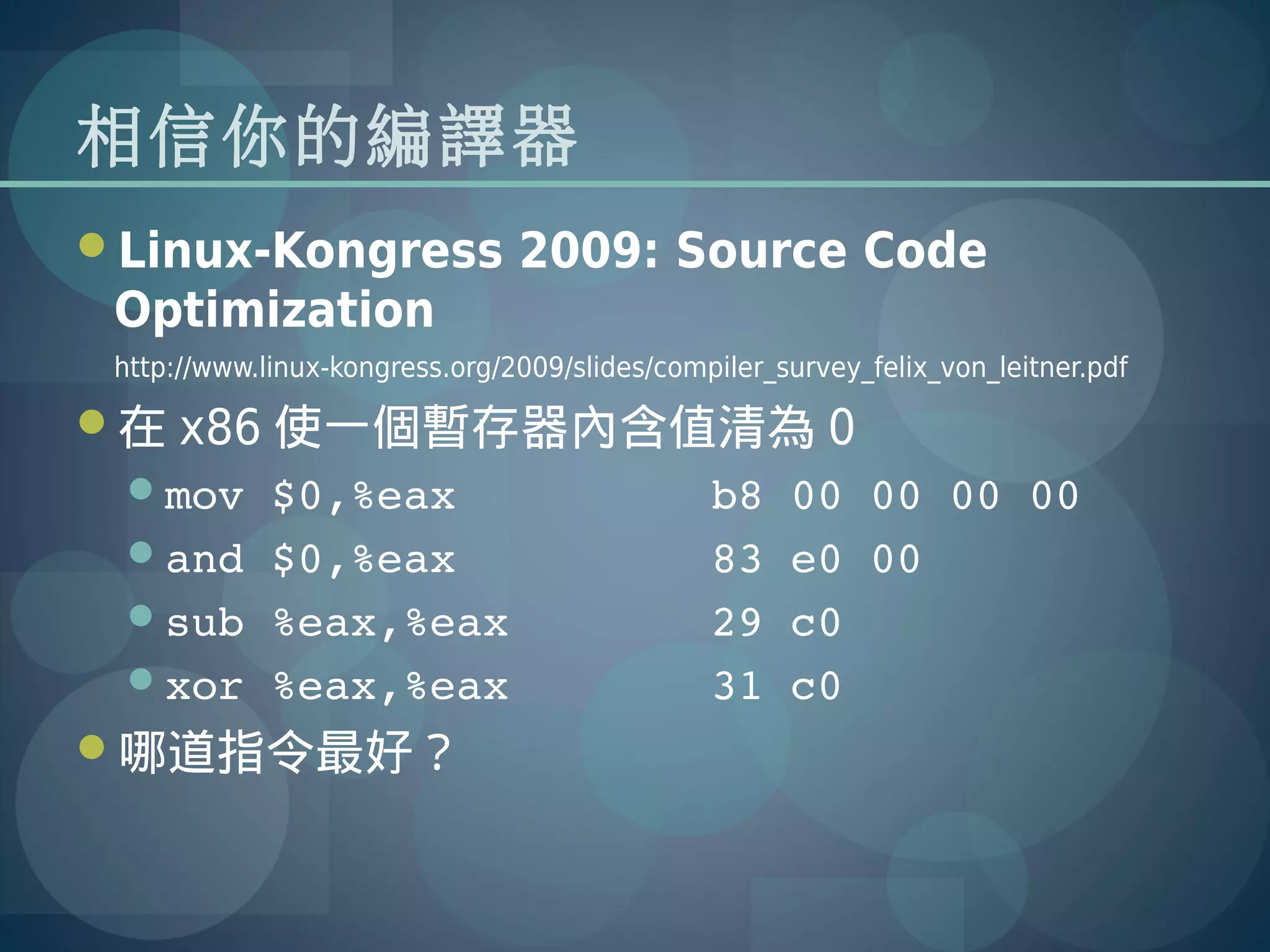

相信你的編譯器
Linux-Kongress 2009: Source Code
 Optimization
 http://www.linux-kongress.org/2009/slides/compiler_survey_felix_von_leitner.pdf

在 x86 使一個暫存器內含值清為 0
  mov $0,%eax                                 b8 00 00 00 00
  and $0,%eax                                 83 e0 00
  sub %eax,%eax                               29 c0
  xor %eax,%eax                               31 c0
哪道指令最好?
第二步驟

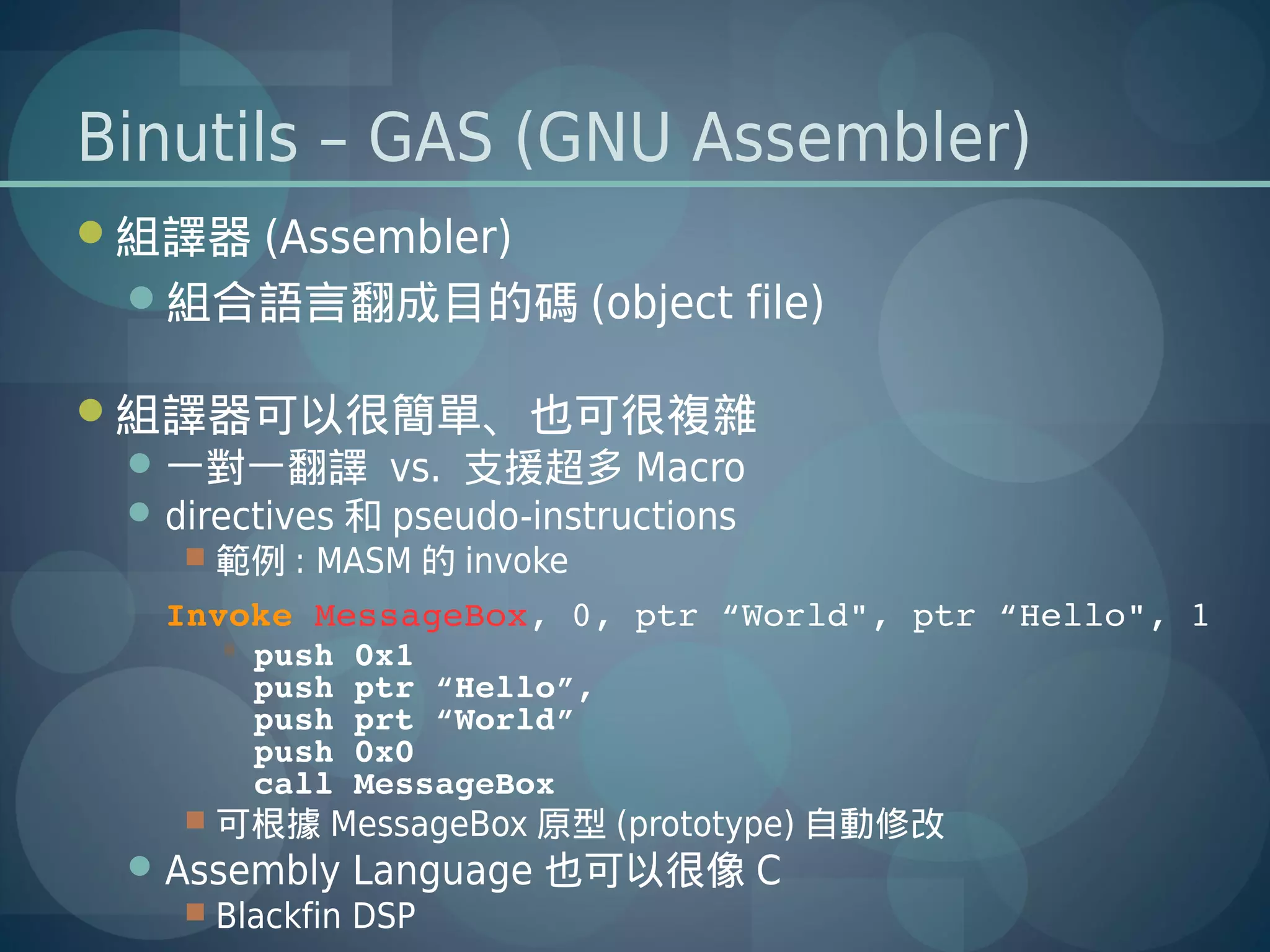

Binutils – GAS (GNU Assembler)
組譯器 (Assembler)
  組合語言翻成目的碼 (object file)

組譯器可以很簡單、也可很複雜
  一對一翻譯 vs. 支援超多 Macro
  directives 和 pseudo-instructions
      範例 : MASM 的 invoke
    Invoke MessageBox, 0, ptr “World", ptr “Hello", 1
        push 0x1
         push ptr “Hello”,
         push prt “World”
         push 0x0
         call MessageBox
      可根據 MessageBox 原型 (prototype) 自動修改
   Assembly Language 也可以很像 C
      Blackfin DSP

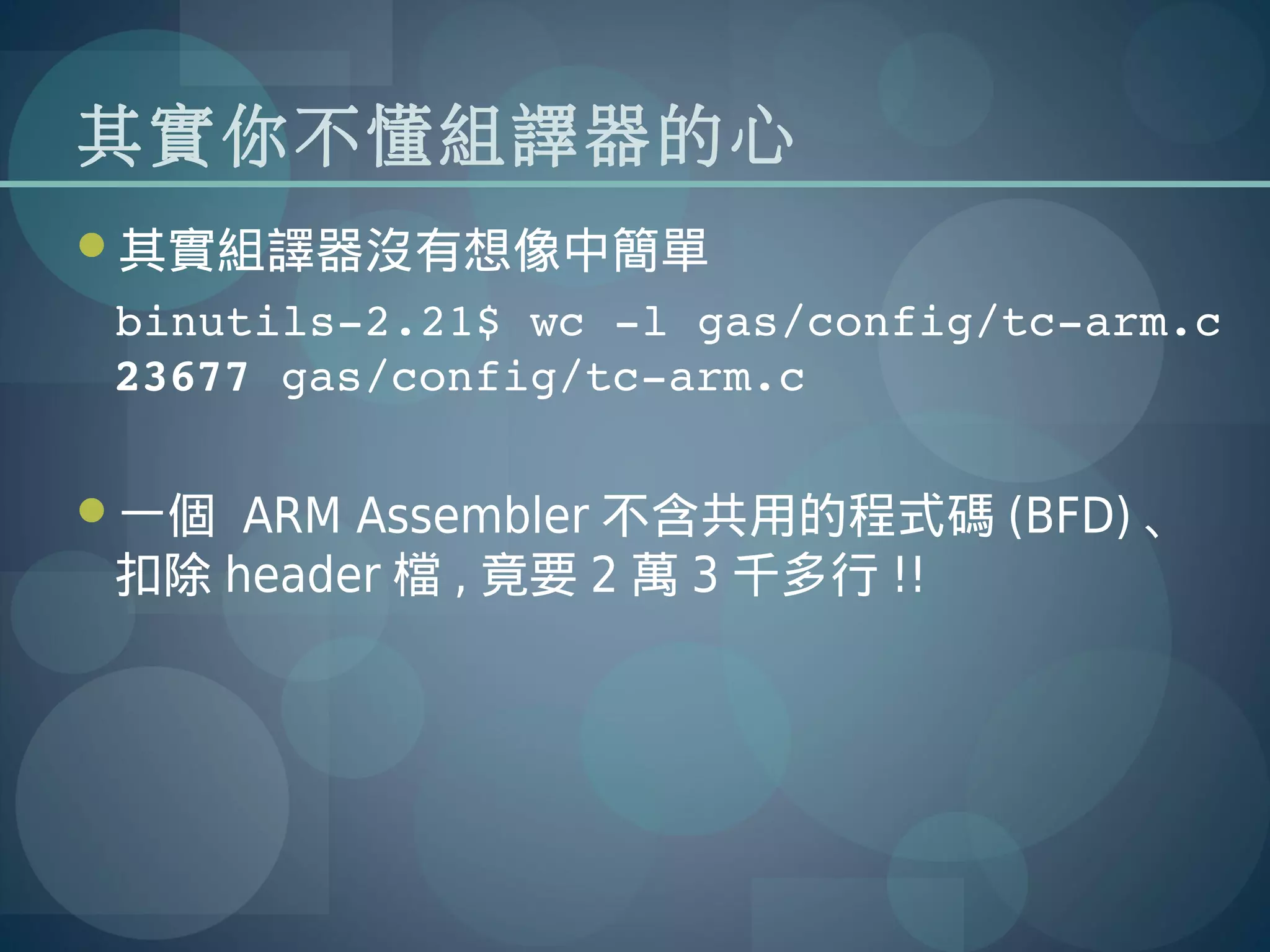

其實你不懂組譯器的心
其實組譯器沒有想像中簡單
 binutils­2.21$ wc ­l gas/config/tc­arm.c
 23677 gas/config/tc­arm.c

一個 ARM Assembler 不含共用的程式碼 (BFD) 、
 扣除 header 檔 , 竟要 2 萬 3 千多行 !!

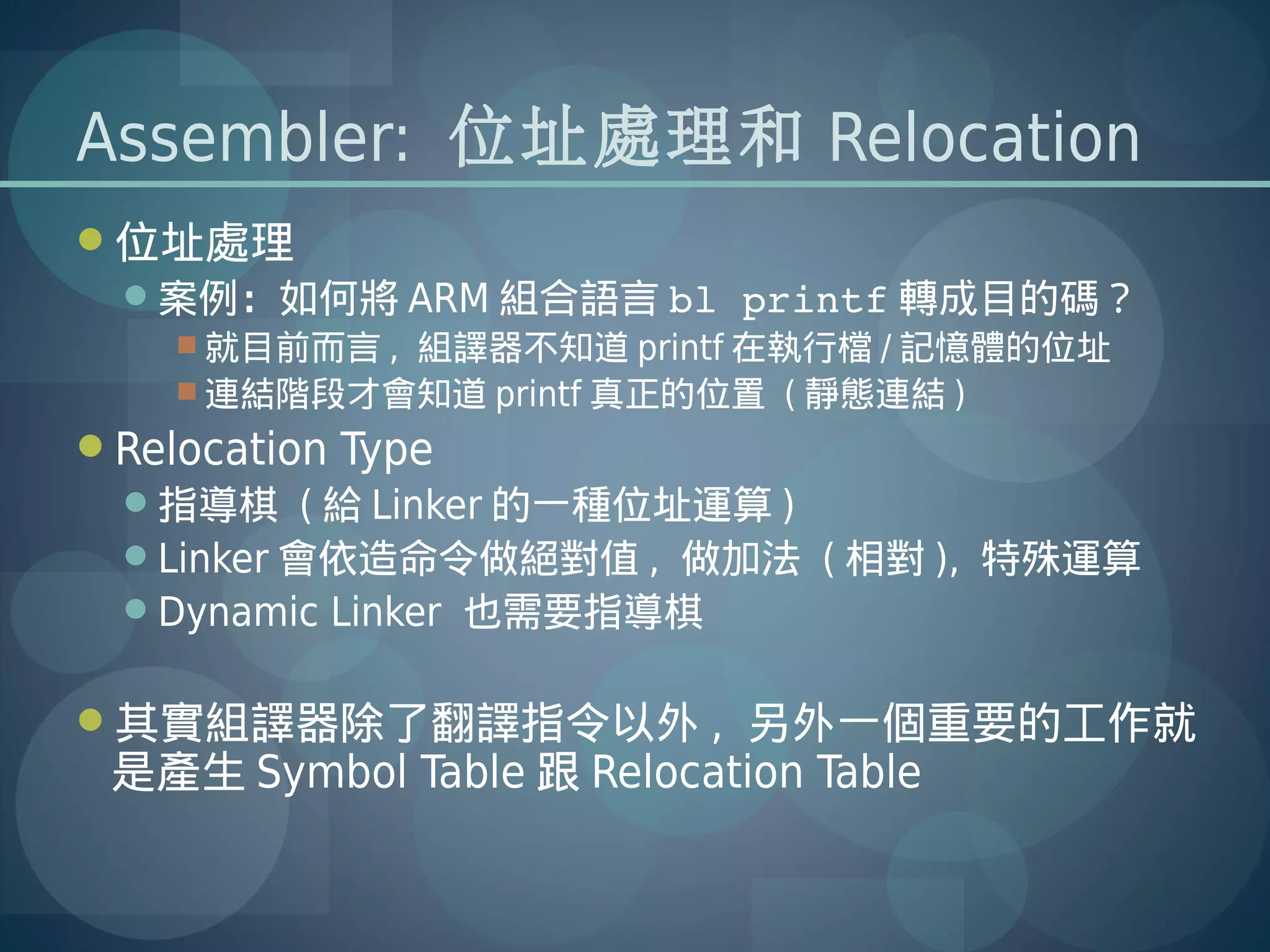

Assembler: 位址處理和 Relocation
位址處理
  案例:如何將 ARM 組合語言 bl printf 轉成目的碼?
     就目前而言 , 組譯器不知道 printf 在執行檔 / 記憶體的位址
     連結階段才會知道 printf 真正的位置 ( 靜態連結 )
Relocation Type
  指導棋 ( 給 Linker 的一種位址運算 )
  Linker 會依造命令做絕對值 , 做加法 ( 相對 ), 特殊運算
  Dynamic Linker 也需要指導棋


其實組譯器除了翻譯指令以外 , 另外一個重要的工作就
 是產生 Symbol Table 跟 Relocation Table

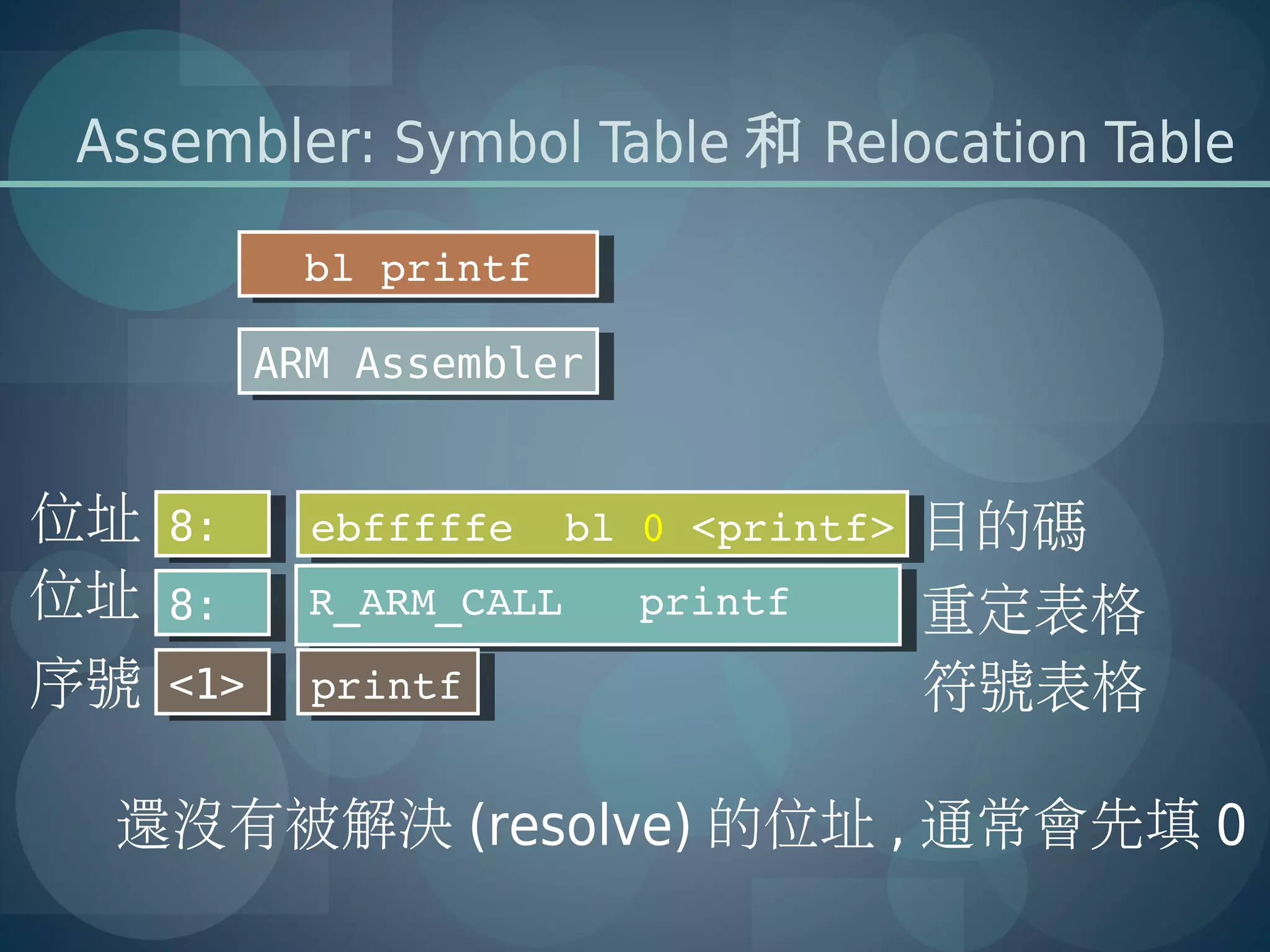

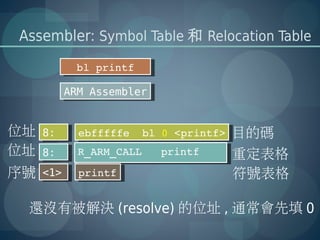

Assembler: Symbol Table 和 Relocation Table
             bl printf
              bl printf

           ARM Assembler
            ARM Assembler


位址   8:
      8:     ebfffffe bl 0 <printf> 目的碼
              ebfffffe bl 0 <printf>
位址   8:
      8:     R_ARM_CALL   printf
              R_ARM_CALL   printf   重定表格
序號   <1>
      <1>    printf
              printf                符號表格

 還沒有被解決 (resolve) 的位址 , 通常會先填 0

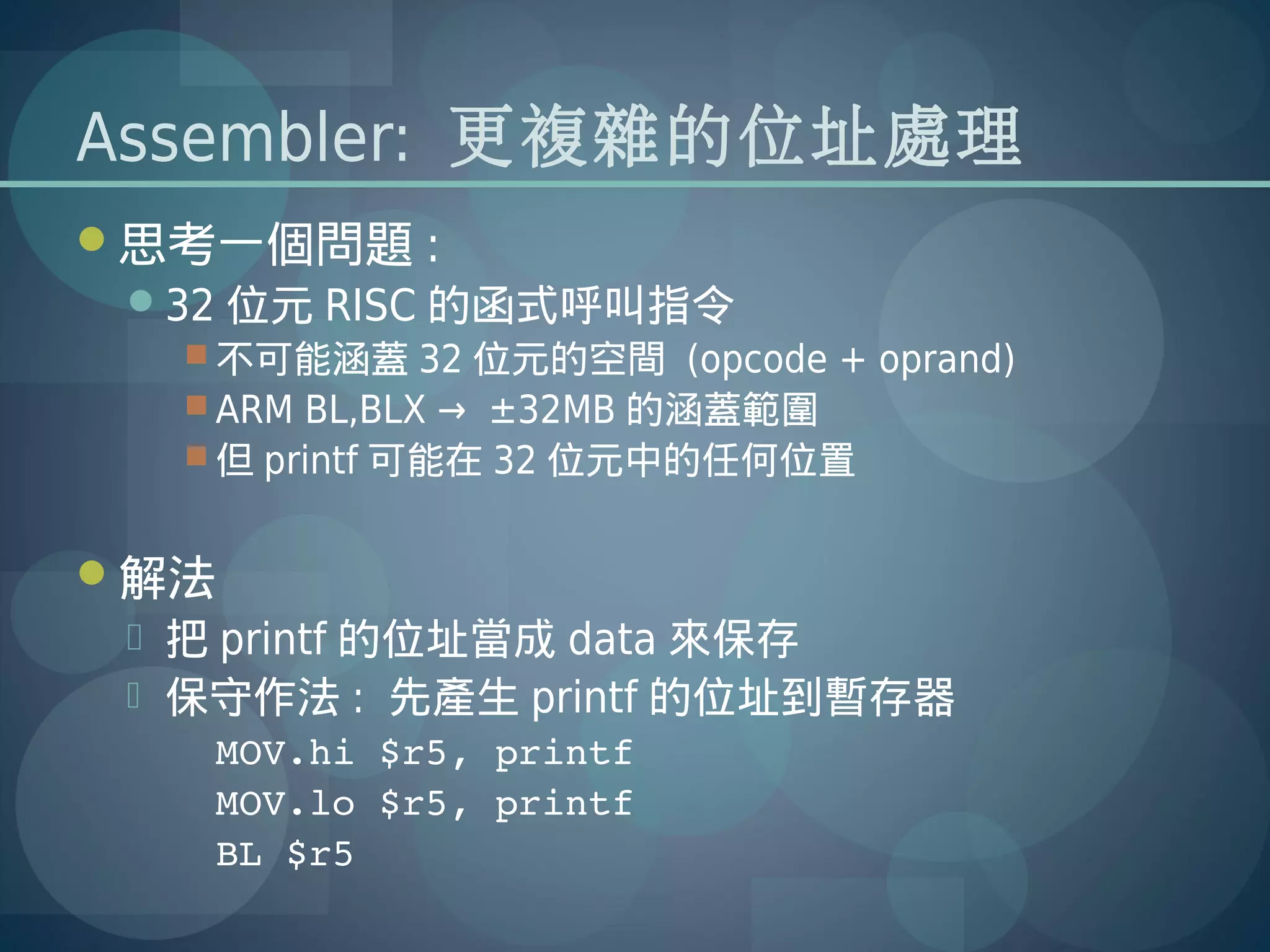

Assembler: 更複雜的位址處理
思考一個問題 :
 32 位元 RISC 的函式呼叫指令
   不可能涵蓋 32 位元的空間 (opcode + oprand)
   ARM BL,BLX → ±32MB 的涵蓋範圍
   但 printf 可能在 32 位元中的任何位置


解法
  把 printf 的位址當成 data 來保存
  保守作法 : 先產生 printf 的位址到暫存器
   MOV.hi $r5, printf
   MOV.lo $r5, printf
   BL $r5

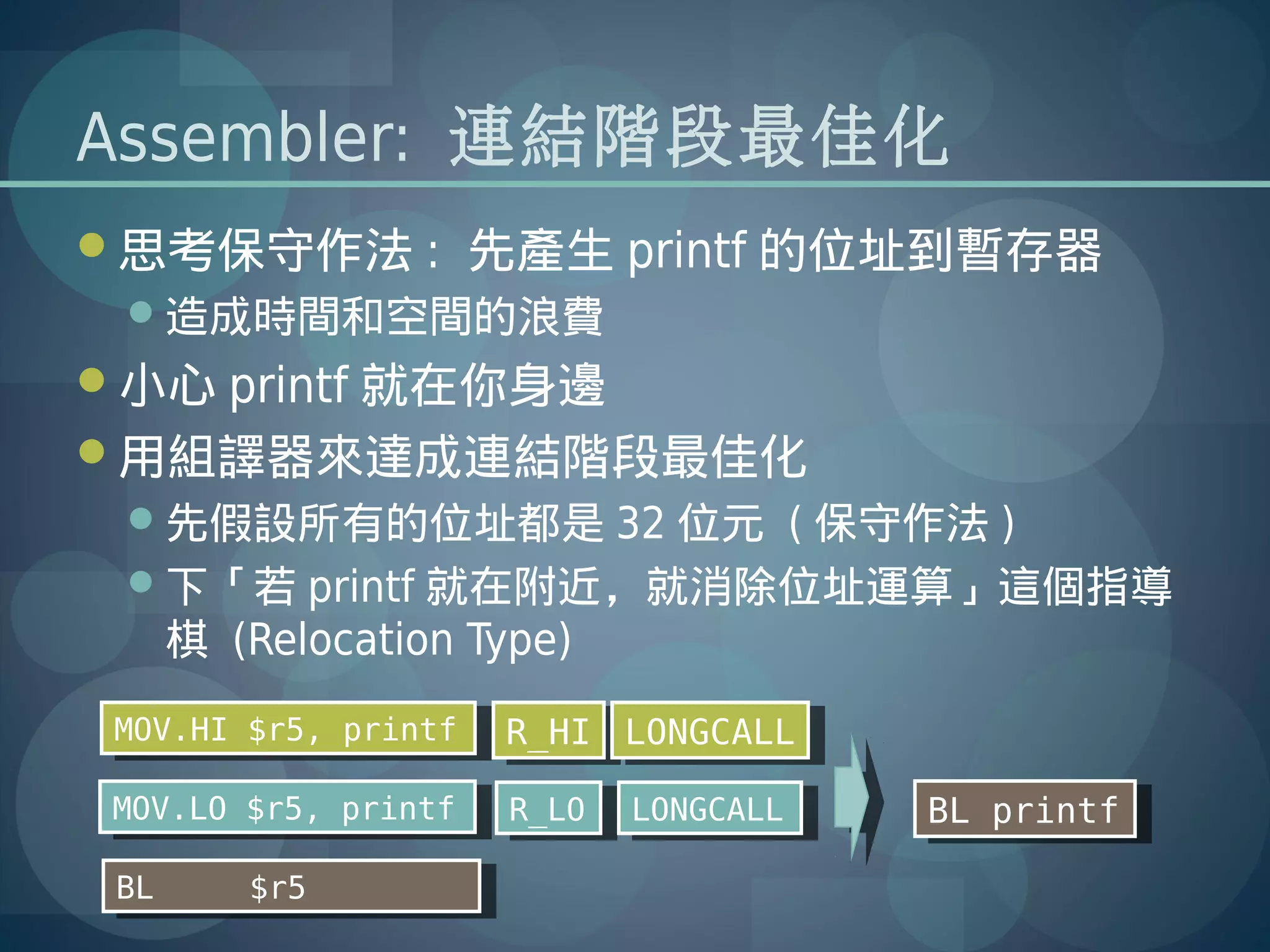

Assembler: 連結階段最佳化
思考保守作法 : 先產生 printf 的位址到暫存器
 造成時間和空間的浪費
小心 printf 就在你身邊
用組譯器來達成連結階段最佳化
 先假設所有的位址都是 32 位元 ( 保守作法 )
 下「若 printf 就在附近,就消除位址運算」這個指導
   棋 (Relocation Type)
 MOV.HI $r5, printf
  MOV.HI $r5, printf   R_HI LONGCALL
                        R_HI LONGCALL
 MOV.LO $r5, printf
  MOV.LO $r5, printf   R_LO LONGCALL
                        R_LO LONGCALL   BL printf
                                         BL printf

 BL
  BL    $r5
         $r5
第三步驟

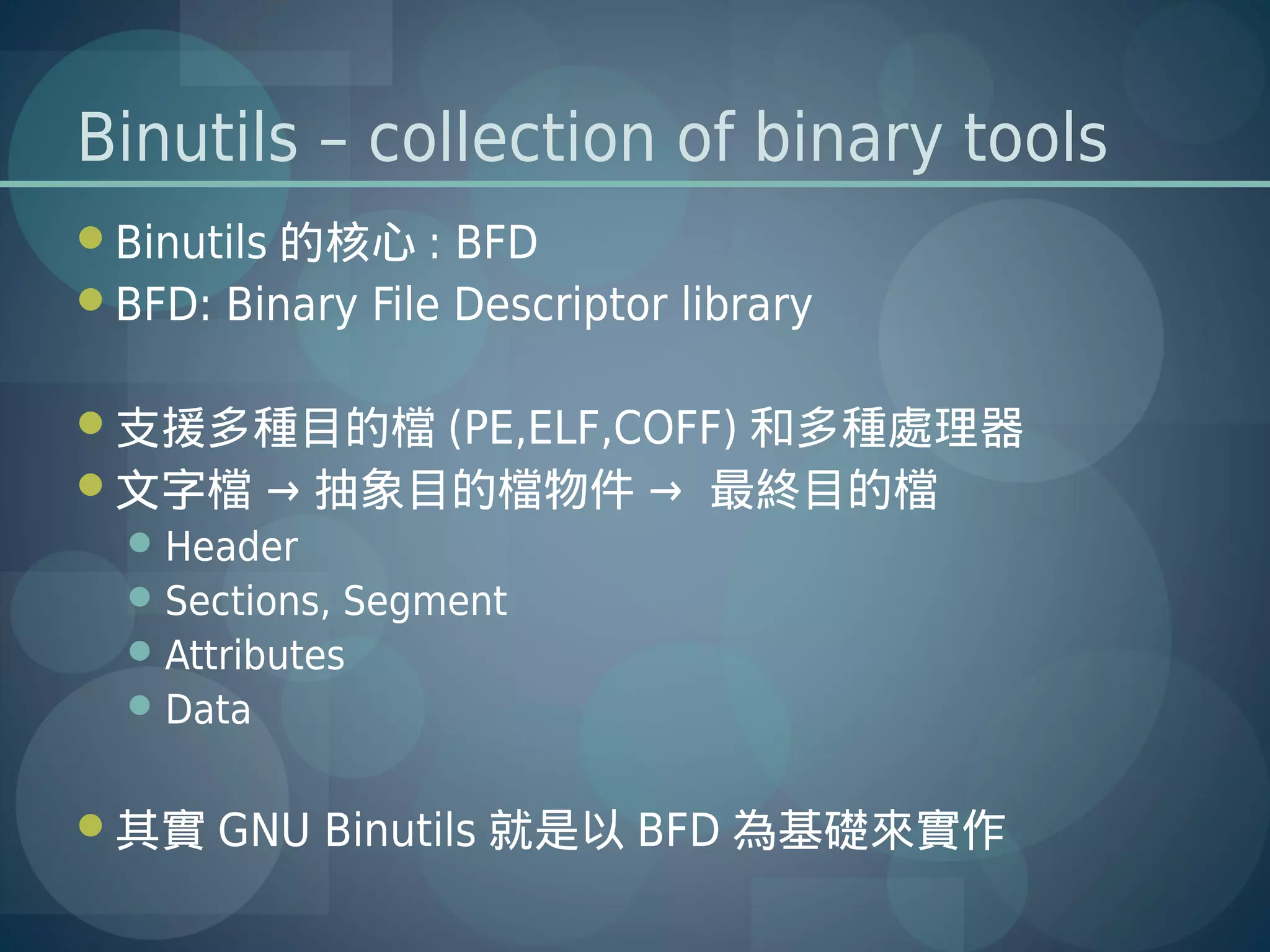

Binutils – collection of binary tools
Binutils 的核心 : BFD
BFD: Binary File Descriptor library


支援多種目的檔 (PE,ELF,COFF) 和多種處理器
文字檔 → 抽象目的檔物件 → 最終目的檔
  Header
  Sections, Segment
  Attributes
  Data


其實 GNU Binutils 就是以 BFD 為基礎來實作

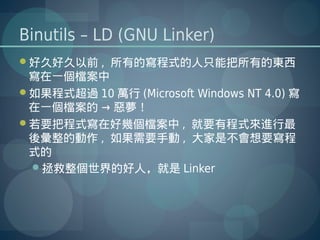

Binutils – LD (GNU Linker)
好久好久以前 , 所有的寫程式的人只能把所有的東西
 寫在一個檔案中
如果程式超過 10 萬行 (Microsoft Windows NT 4.0) 寫
 在一個檔案的 → 惡夢!
若要把程式寫在好幾個檔案中 , 就要有程式來進行最
 後彙整的動作 , 如果需要手動 , 大家是不會想要寫程
 式的
 拯救整個世界的好人,就是 Linker

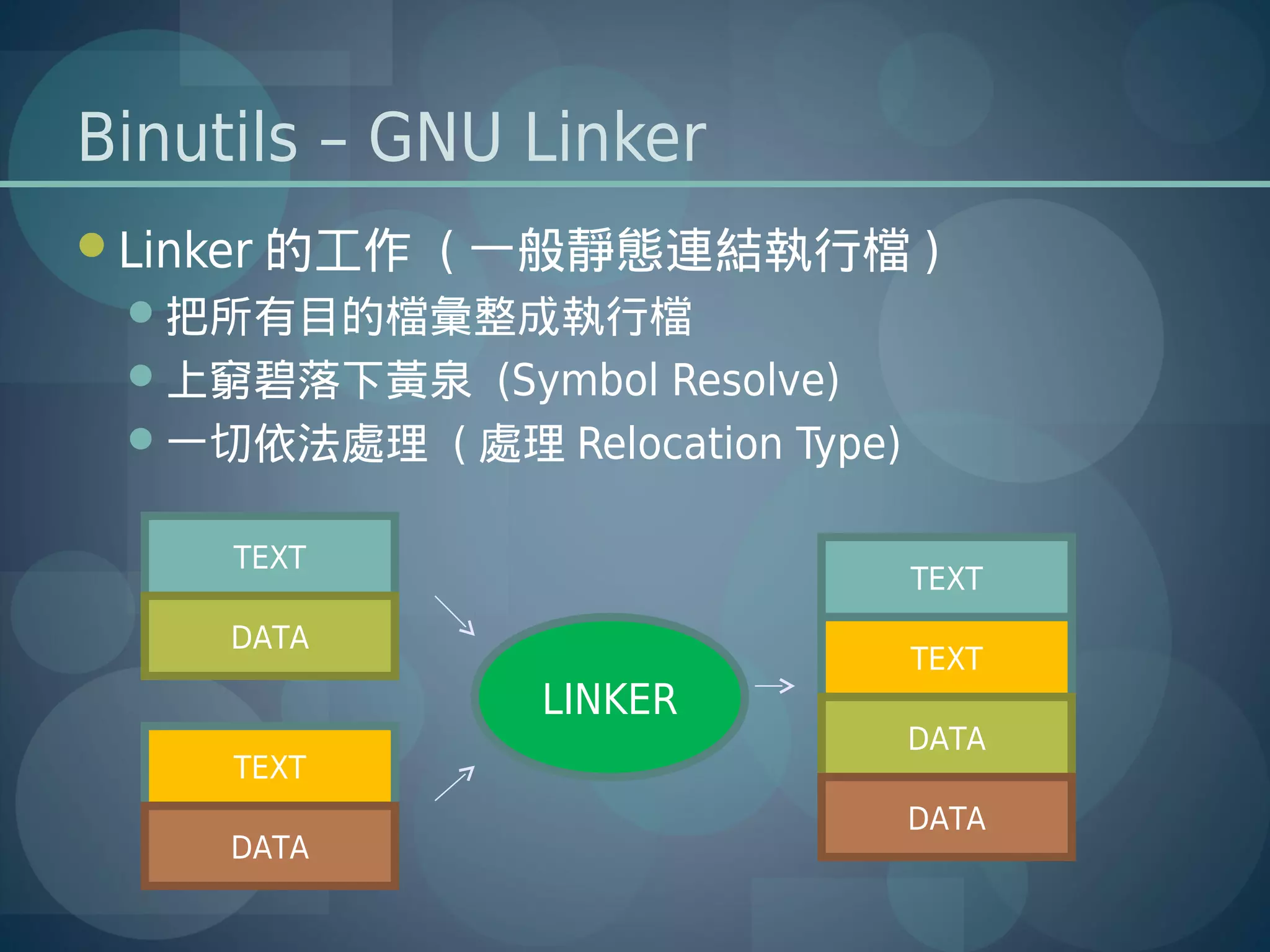

Binutils – GNU Linker
Linker 的工作 ( 一般靜態連結執行檔 )
 把所有目的檔彙整成執行檔
 上窮碧落下黃泉 (Symbol Resolve)
 一切依法處理 ( 處理 Relocation Type)


     TEXT
                                 TEXT
     DATA
                                 TEXT
                LINKER
                                 DATA
     TEXT
                                 DATA
     DATA

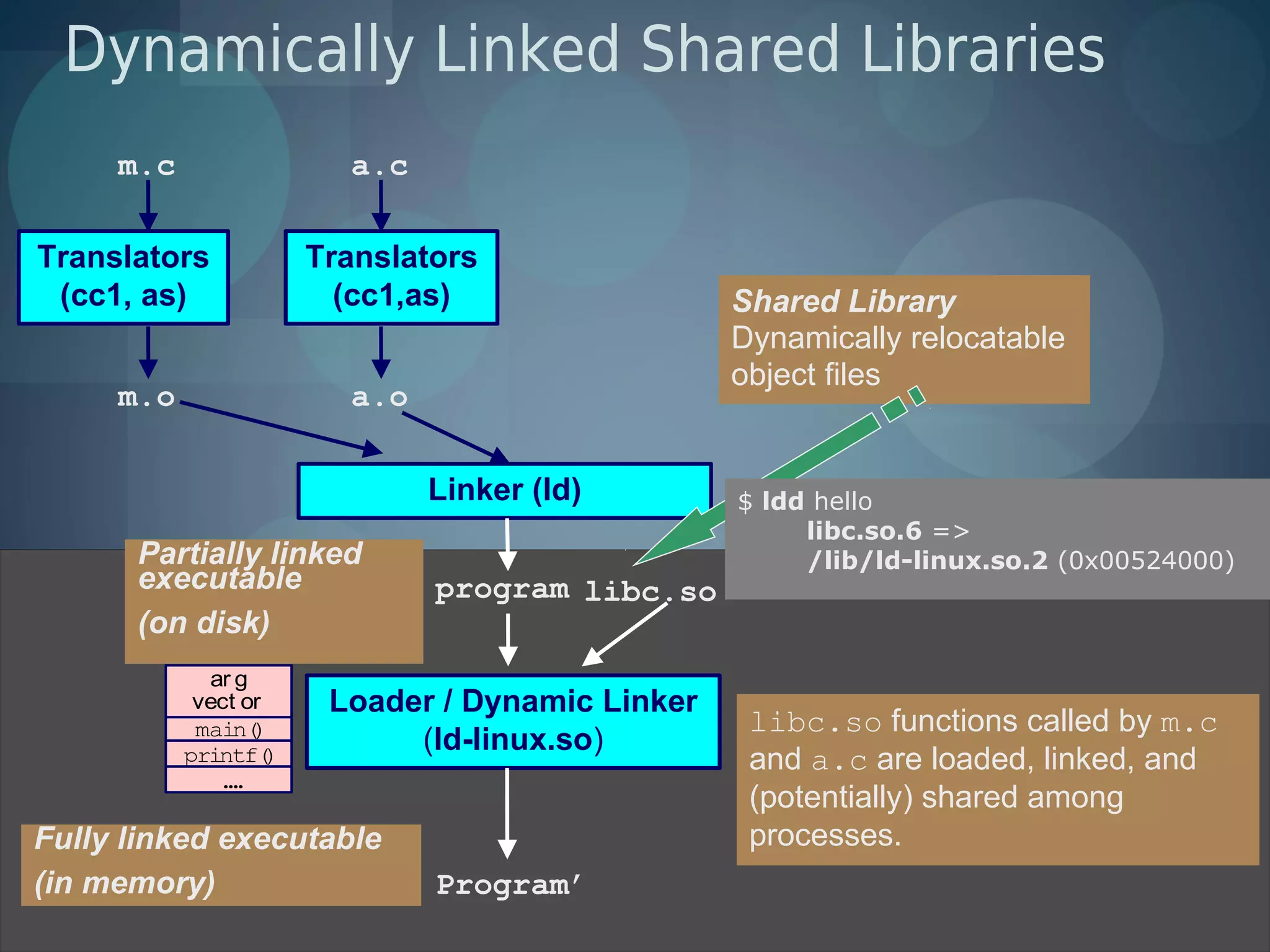

Dynamically Linked Shared Libraries
     m.c                  a.c

Translators             Translators
 (cc1, as)                (cc1,as)                 Shared Library
                                                   Dynamically relocatable
                                                   object files
     m.o                  a.o

                                Linker (ld)        $ ldd hello
                                                        libc.so.6 =>
      Partially linked                                  /lib/ld-linux.so.2 (0x00524000)
      executable                program libc.so
      (on disk)
             ar g
            vect or      Loader / Dynamic Linker
            main( )                                 libc.so functions called by m.c
                              (ld-linux.so)
           printf(  )                               and a.c are loaded, linked, and
              ..
               .
               .
                                                    (potentially) shared among
Fully linked executable                             processes.
(in memory)                     Program’

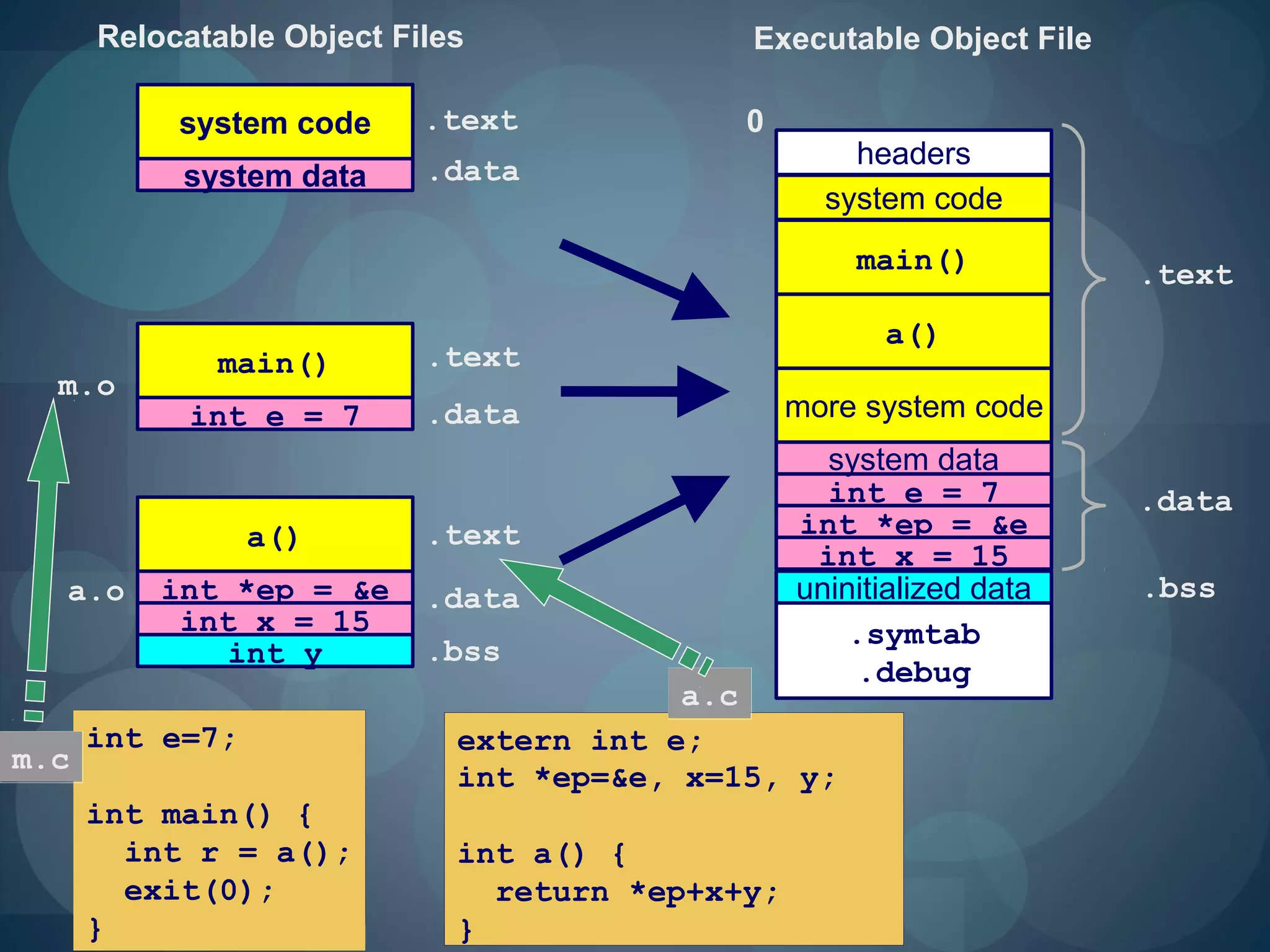

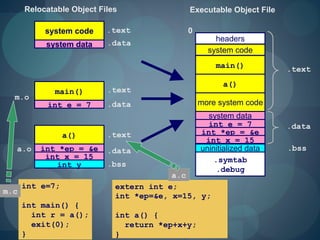

Relocatable Object Files              Executable Object File

           system code     .text            0
                                                     headers
           system data     .data
                                                   system code
                                                     main()           .text
                                                       a()
             main()        .text
  m.o
            int e = 7      .data                 more system code
                                                   system data
                                                   int e = 7          .data
                 a()       .text                 int *ep = &e
                                                  int x = 15
  a.o     int *ep = &e     .data                 uninitialized data   .bss
           int x = 15                                .symtab
              int y        .bss
                                                     .debug
                                         a.c
      int e=7;               extern int e;
m.c
                             int *ep=&e, x=15, y;
      int main() {
        int r = a();         int a() {
        exit(0);               return *ep+x+y;
      }                      }

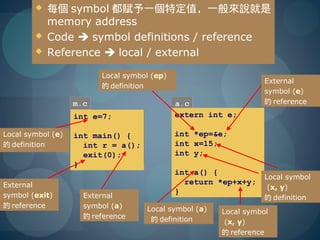

   每個 symbol 都賦予一個特定值,一般來說就是
            memory address
           Code  symbol definitions / reference
           Reference  local / external

                         Local symbol (ep)
                                                                  External
                         的 definition
                                                                  symbol (e)
                   m.c                       a.c                  的 reference

                   int e=7;                  extern int e;

Local symbol (e)   int main() {              int *ep=&e;
的 definition         int r = a();            int x=15;
                     exit(0);                int y;
                   }
                                             int a() {
                                                                  Local symbol
External                                       return *ep+x+y;
                                                                   (x, y)
symbol (exit)
                                             }
                     External                                     的 definition
的 reference          symbol (a)     Local symbol (a)   Local symbol
                     的 reference     的 definition       (x, y)
                                                       的 reference

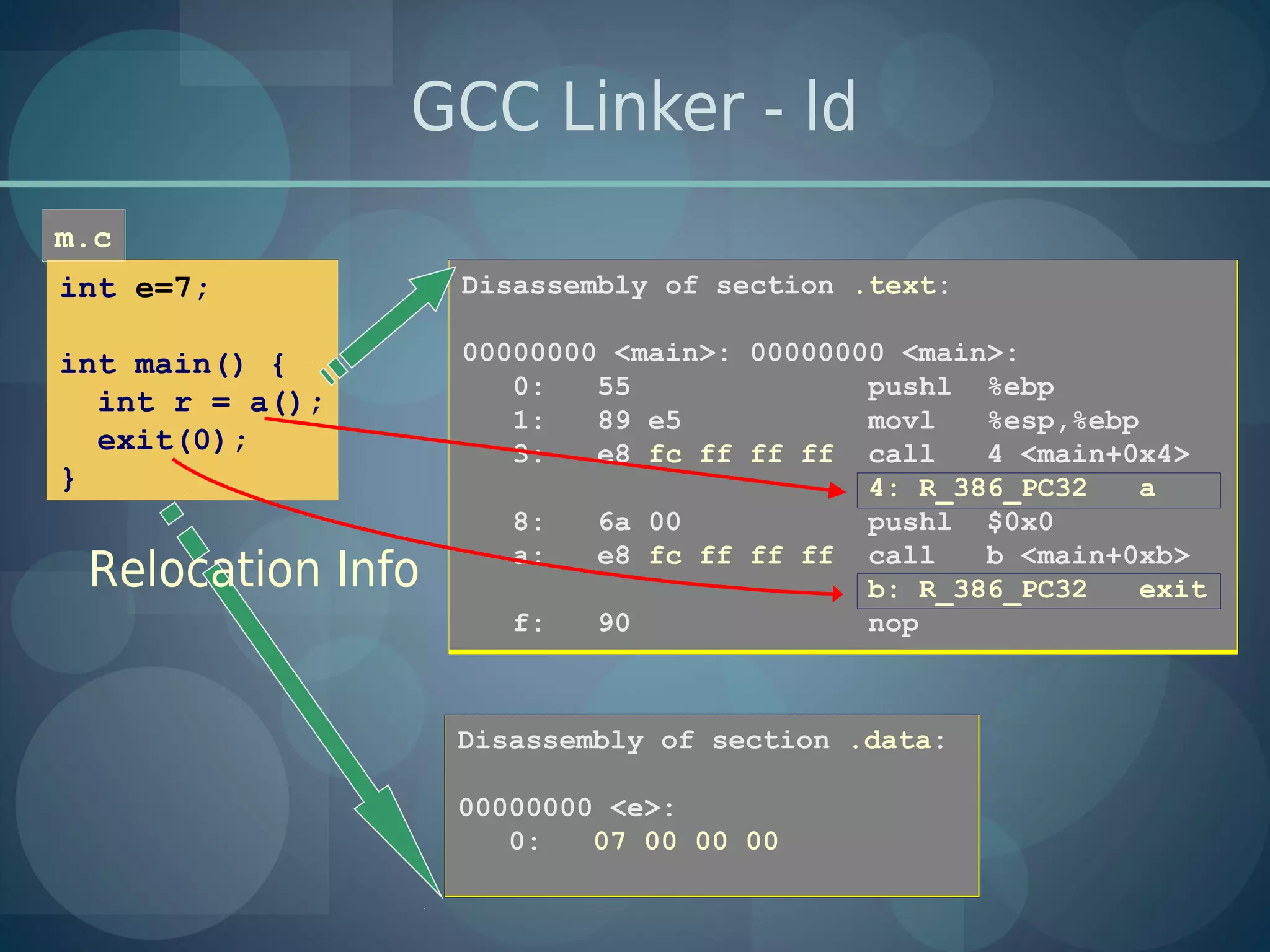

GCC Linker - ld
m.c
int e=7;           Disassembly of section .text:

int main() {       00000000 <main>: 00000000 <main>:
                      0:   55              pushl %ebp
  int r = a();
                      1:   89 e5           movl   %esp,%ebp
  exit(0);            3:   e8 fc ff ff ff call    4 <main+0x4>
}                                          4: R_386_PC32   a
                      8:   6a 00           pushl $0x0
                      a:   e8 fc ff ff ff call    b <main+0xb>
 Relocation Info                           b: R_386_PC32   exit
                      f:   90              nop



                   Disassembly of section .data:

                   00000000 <e>:
                      0:   07 00 00 00

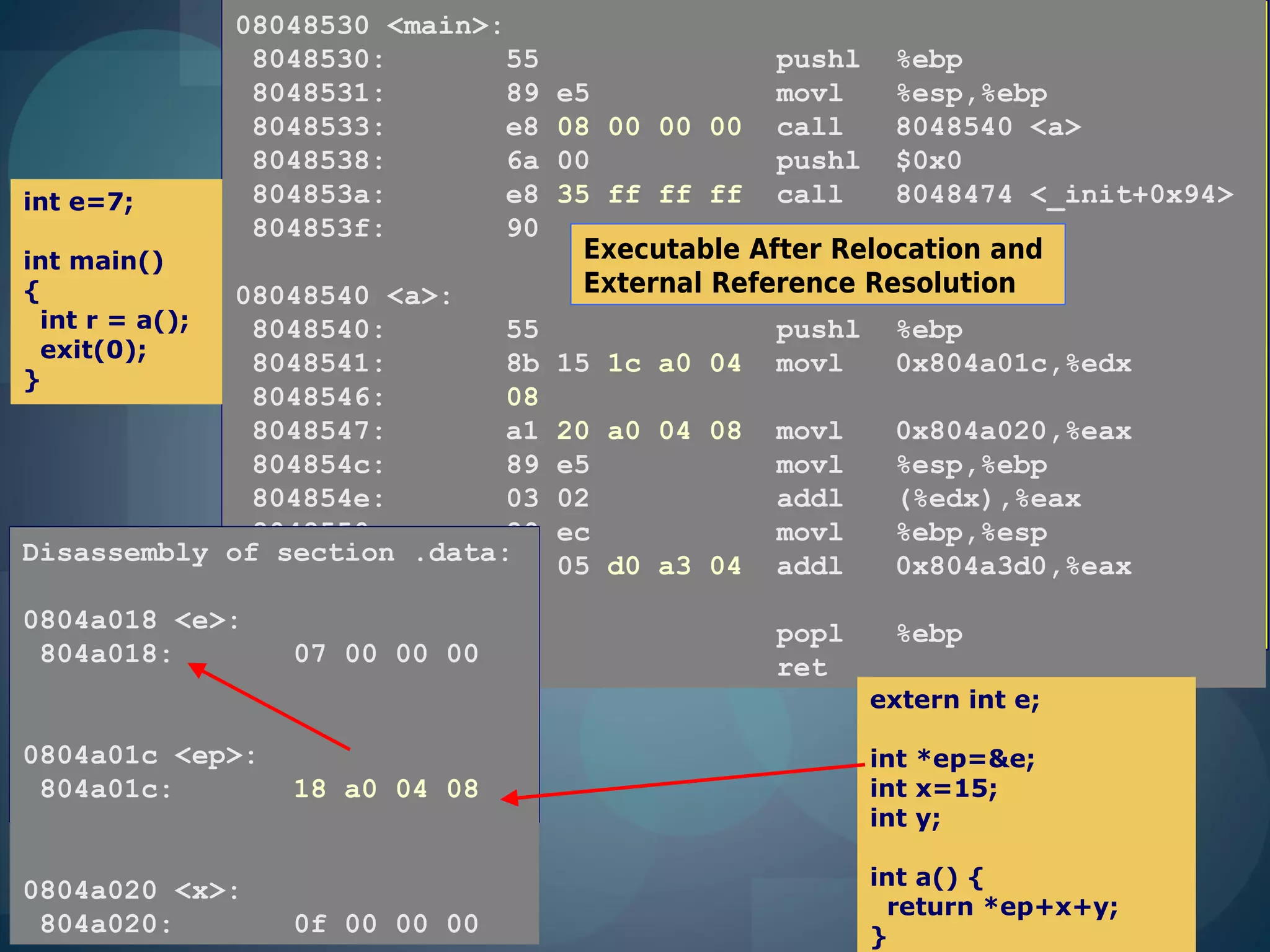

08048530 <main>:
                 8048530:        55                  pushl %ebp
                 8048531:        89   e5             movl    %esp,%ebp
                 8048533:        e8   08 00 00 00 call       8048540 <a>
                 8048538:        6a   00             pushl $0x0
int e=7;         804853a:        e8   35 ff ff ff call       8048474 <_init+0x94>
                 804853f:        90                  nop
int main()                              Executable After Relocation and
{            08048540 <a>:              External Reference Resolution
 int r = a(); 8048540:       55                     pushl    %ebp
 exit(0);
              8048541:       8b       15 1c a0 04   movl     0x804a01c,%edx
}
              8048546:       08
              8048547:       a1       20 a0 04 08   movl     0x804a020,%eax
              804854c:       89       e5            movl     %esp,%ebp
              804854e:       03       02            addl     (%edx),%eax
              8048550:       89       ec            movl     %ebp,%esp
Disassembly of section .data:
              8048552:       03       05 d0 a3 04   addl     0x804a3d0,%eax
              8048557:       08
0804a018 <e>: 8048558:       5d                     popl     %ebp
 804a018:       07 00 00 00 c3
              8048559:                              ret
                                                            extern int e;

0804a01c <ep>:                                              int *ep=&e;
 804a01c:          18 a0 04 08                              int x=15;
                                                            int y;

                                                            int a() {
0804a020 <x>:
                                                             return *ep+x+y;
 804a020:          0f 00 00 00                              }

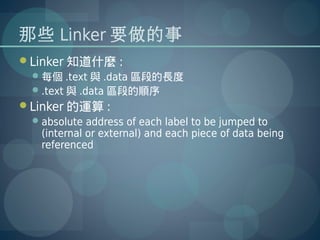

那些 Linker 要做的事
Linker 知道什麼 :
  每個 .text 與 .data 區段的長度
  .text 與 .data 區段的順序
Linker 的運算 :
  absolute address of each label to be jumped to
   (internal or external) and each piece of data being
   referenced
   Page size
                                       Magic number
   Virtual address
    memory segment
                                    

                                    
                                        type (.o / .so / exec)
                                        Machine

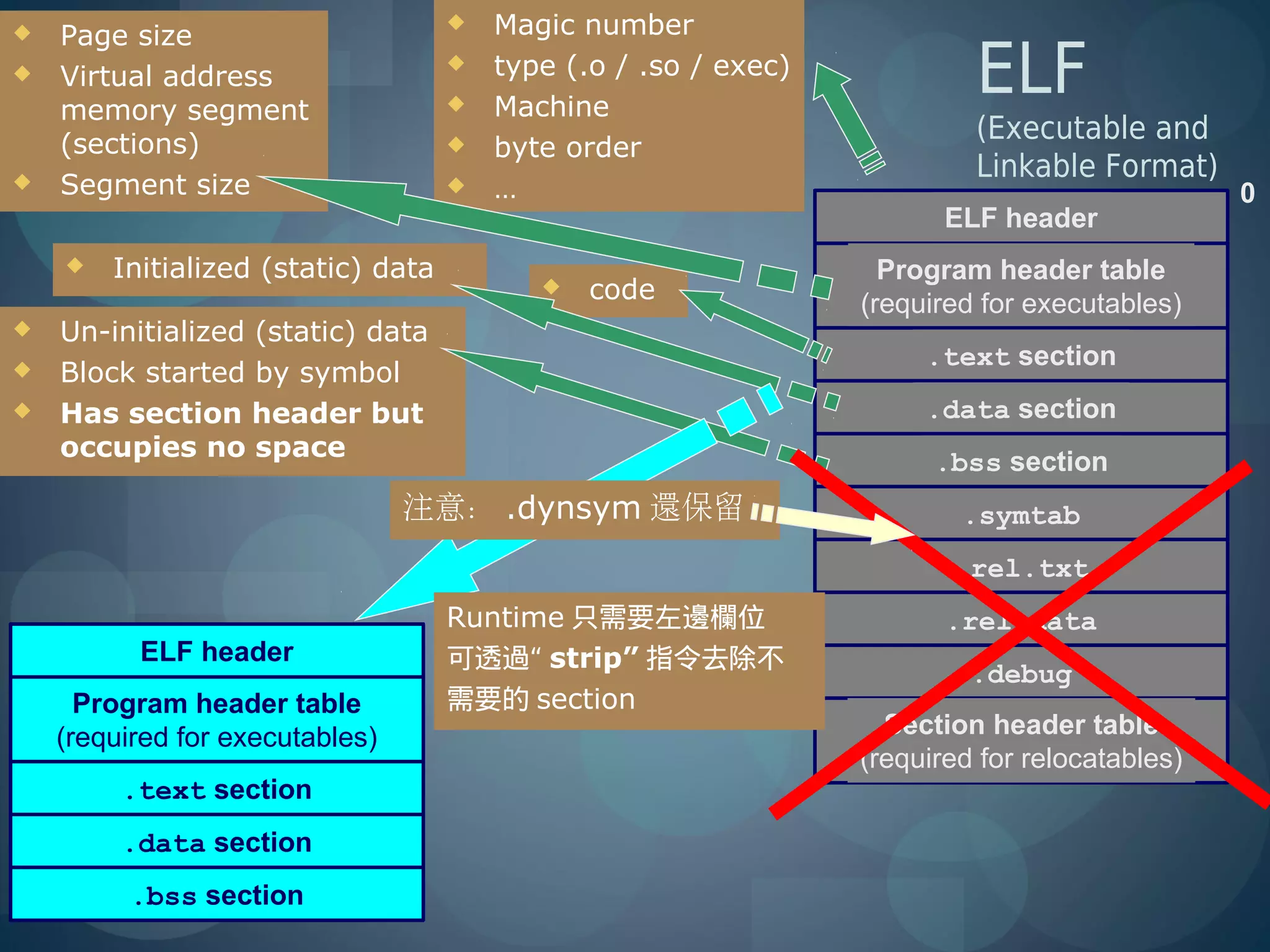

                                                                          ELF
    (sections)
                                                                          (Executable and
                                       byte order
                                                                          Linkable Format)
   Segment size                       …                                                      0
                                                                        ELF header
       Initialized (static) data                                  Program header table
                                              code              (required for executables)
   Un-initialized (static) data
                                                                      .text section
   Block started by symbol
   Has section header but                                            .data section
    occupies no space                                                  .bss section
                                 注意: .dynsym 還保留                         .symtab
                                                                        .rel.txt
                                    Runtime 只需要左邊欄位                     .rel.data
          ELF header                可透過“ strip” 指令去除不
                                                                          .debug
      Program header table          需要的 section
    (required for executables)                                     Section header table
                                                                 (required for relocatables)
         .text section
         .data section
         .bss section

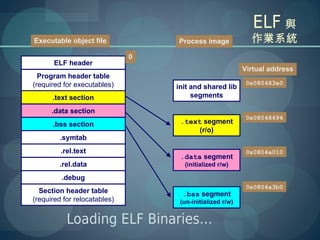

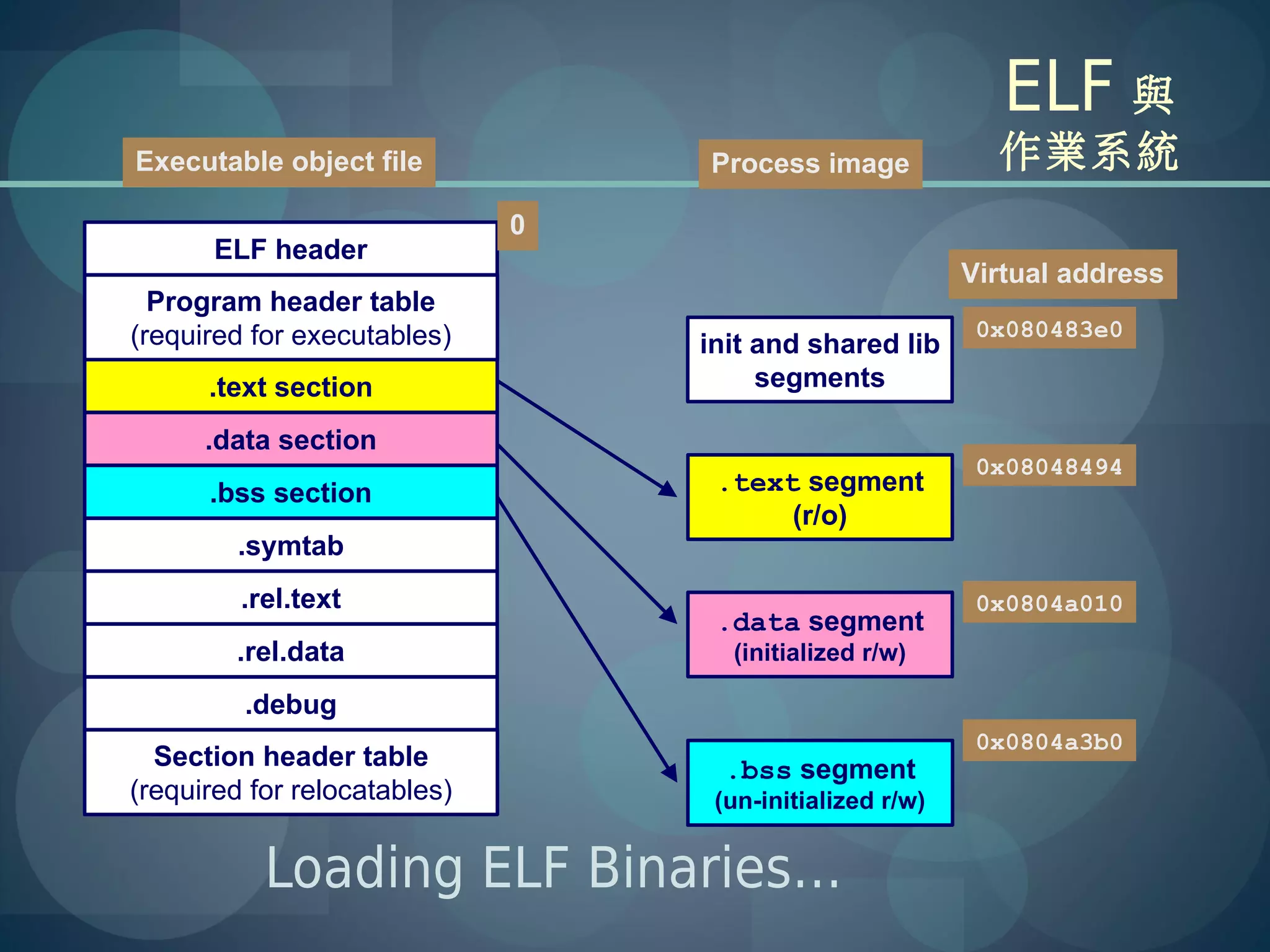

ELF 與
Executable object file            Process image             作業系統
                              0
       ELF header
                                                          Virtual address
  Program header table
(required for executables)                                 0x080483e0
                                  init and shared lib
      .text section                    segments

      .data section
                                                           0x08048494
      .bss section                 .text segment
                                        (r/o)
         .symtab
         .rel.text                                         0x0804a010
                                   .data segment
        .rel.data                   (initialized r/w)

         .debug
                                                           0x0804a3b0
  Section header table             .bss segment
(required for relocatables)        (un-initialized r/w)


           Loading ELF Binaries…

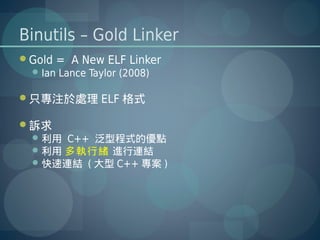

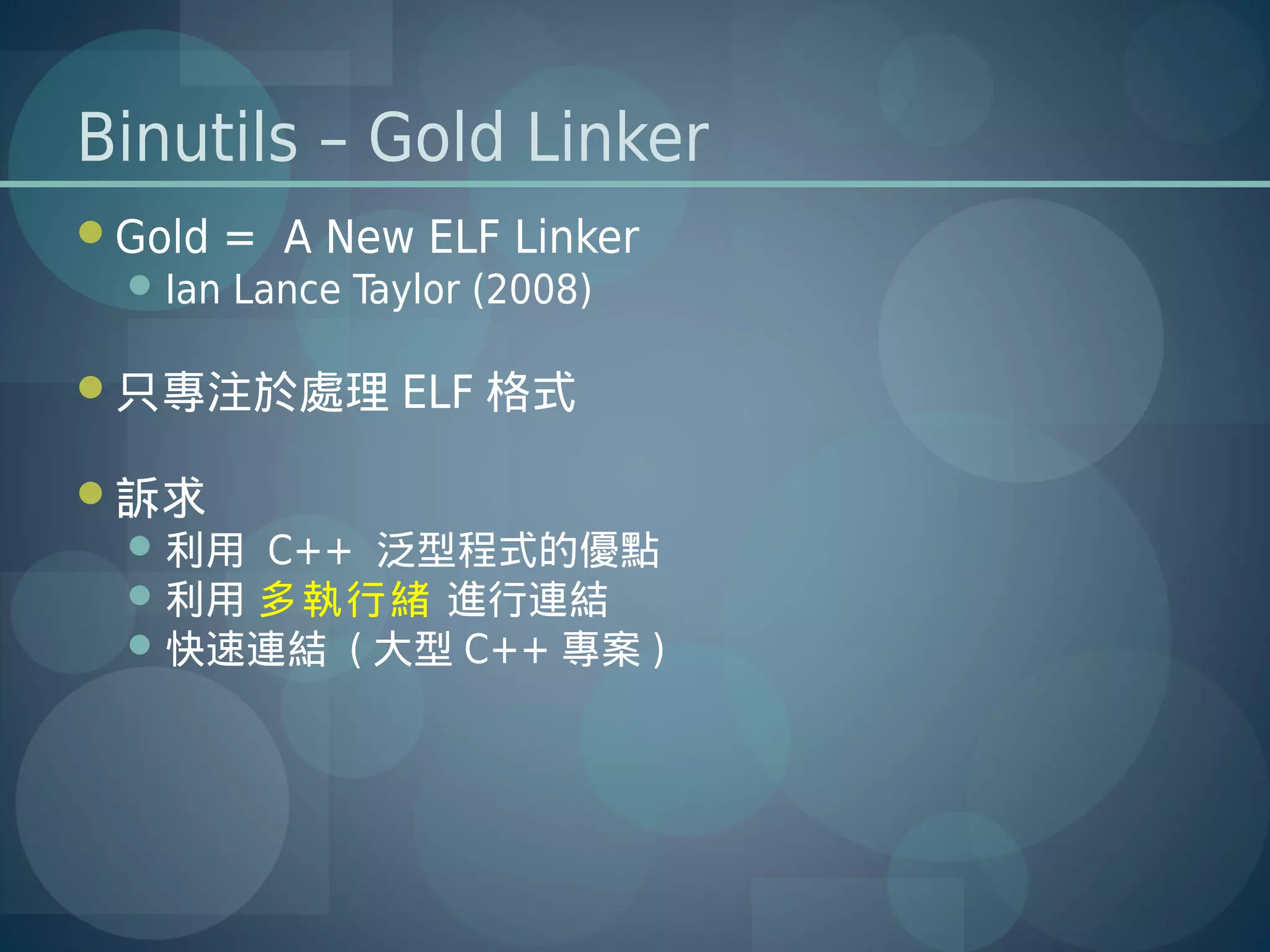

Binutils – Gold Linker
Gold = A New ELF Linker
  Ian Lance Taylor (2008)


只專注於處理 ELF 格式

訴求
  利用 C++ 泛型程式的優點
  利用 多執行緒 進行連結
  快速連結 ( 大型 C++ 專案 )

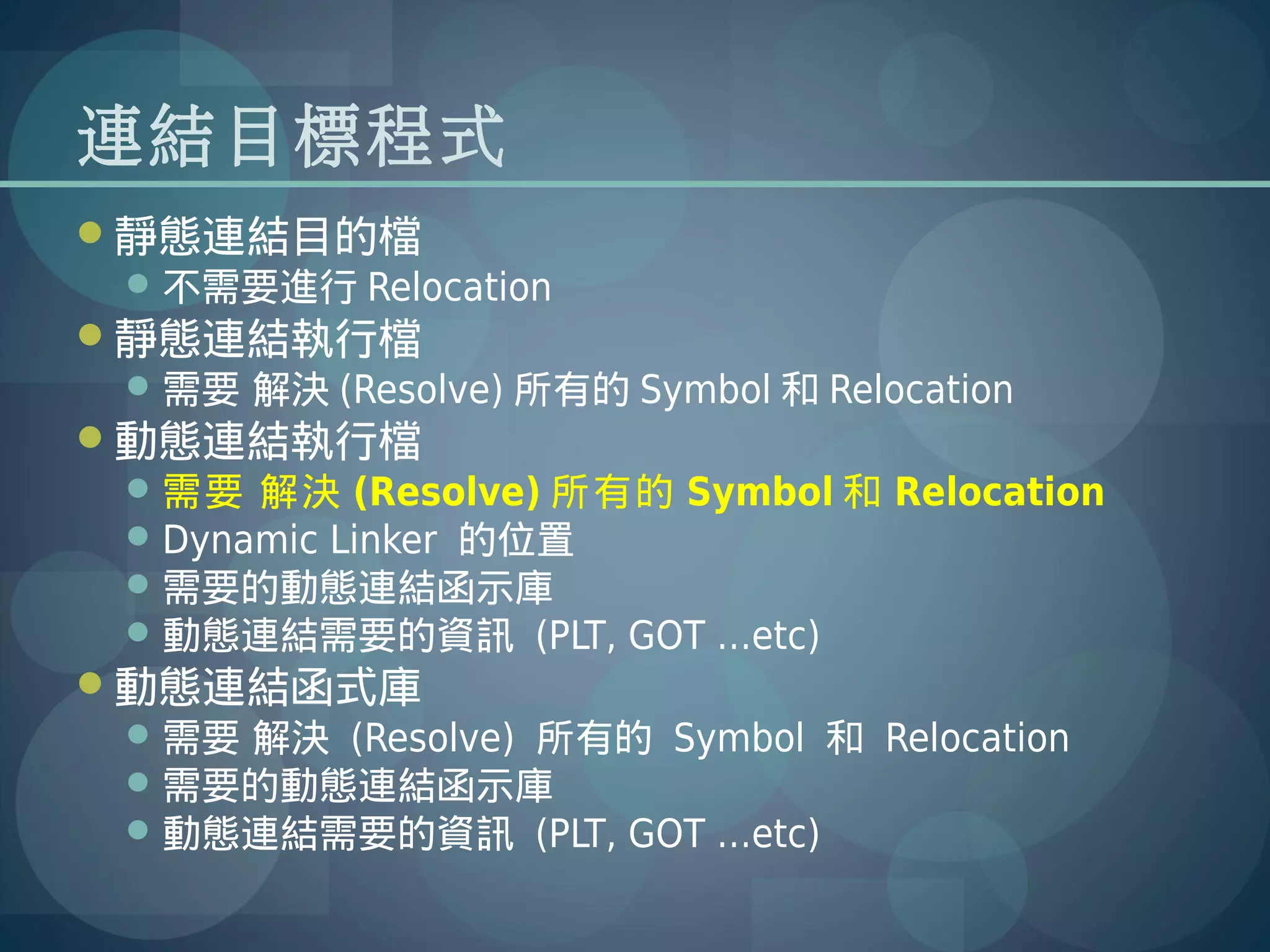

連結目標程式
靜態連結目的檔
  不需要進行 Relocation
靜態連結執行檔
  需要 解決 (Resolve) 所有的 Symbol 和 Relocation
動態連結執行檔
  需要 解決 (Resolve) 所有的 Symbol 和 Relocation
  Dynamic Linker 的位置
  需要的動態連結函示庫
  動態連結需要的資訊 (PLT, GOT …etc)
動態連結函式庫
  需要 解決 (Resolve) 所有的 Symbol 和 Relocation
  需要的動態連結函示庫
  動態連結需要的資訊 (PLT, GOT …etc)

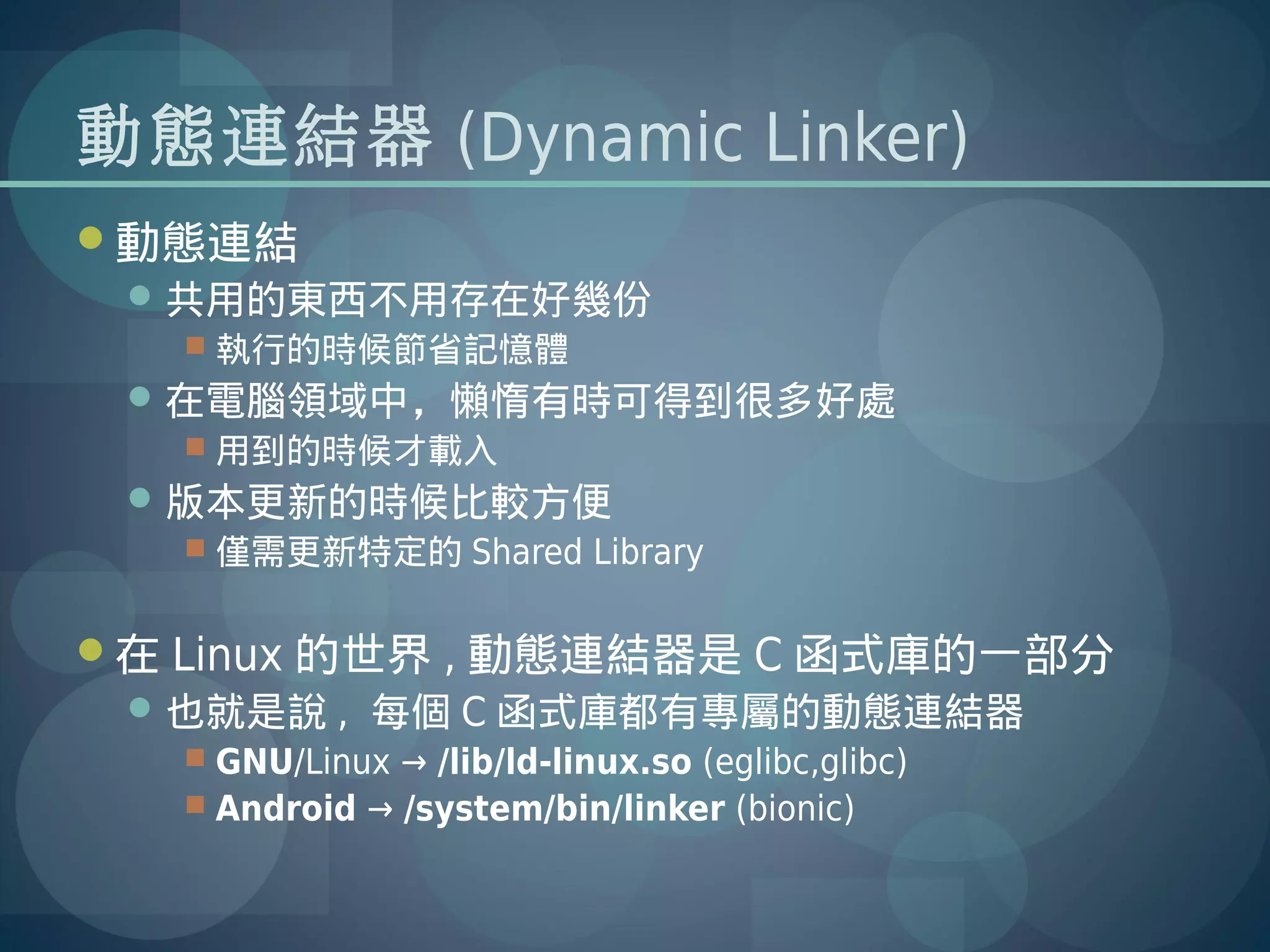

動態連結器 (Dynamic Linker)
動態連結
  共用的東西不用存在好幾份
    執行的時候節省記憶體
  在電腦領域中,懶惰有時可得到很多好處
    用到的時候才載入
  版本更新的時候比較方便
    僅需更新特定的 Shared Library


在 Linux 的世界 , 動態連結器是 C 函式庫的一部分
  也就是說 , 每個 C 函式庫都有專屬的動態連結器
    GNU/Linux → /lib/ld-linux.so (eglibc,glibc)
    Android → /system/bin/linker (bionic)

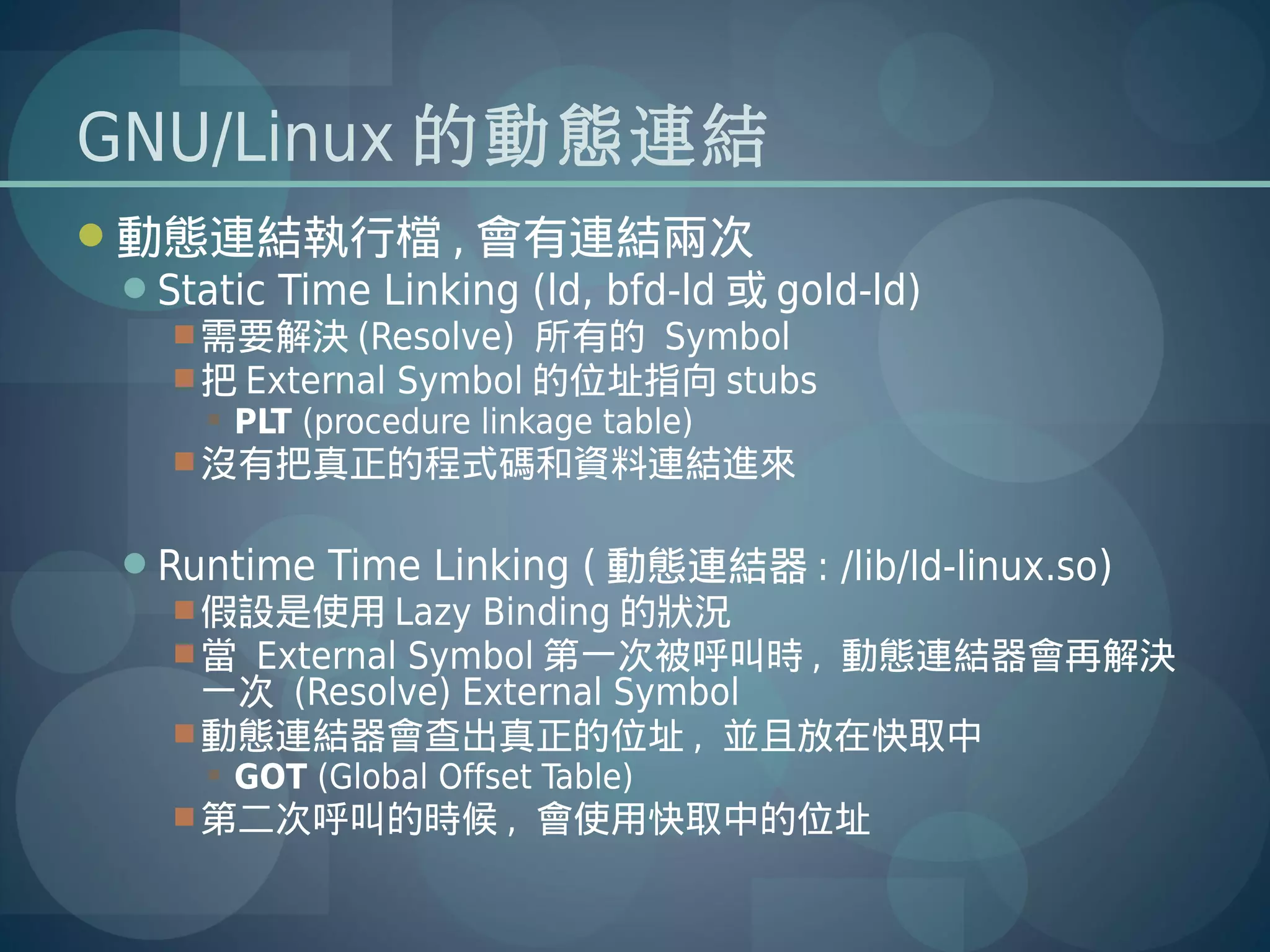

GNU/Linux 的動態連結
動態連結執行檔 , 會有連結兩次
 Static Time Linking (ld, bfd-ld 或 gold-ld)
    需要解決 (Resolve) 所有的 Symbol
    把 External Symbol 的位址指向 stubs
      PLT (procedure linkage table)
    沒有把真正的程式碼和資料連結進來


 Runtime Time Linking ( 動態連結器 : /lib/ld-linux.so)
    假設是使用 Lazy Binding 的狀況
    當 External Symbol 第一次被呼叫時 , 動態連結器會再解決
     一次 (Resolve) External Symbol
    動態連結器會查出真正的位址 , 並且放在快取中
      GOT (Global Offset Table)
    第二次呼叫的時候 , 會使用快取中的位址

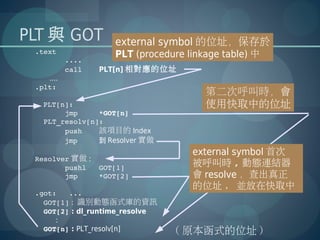

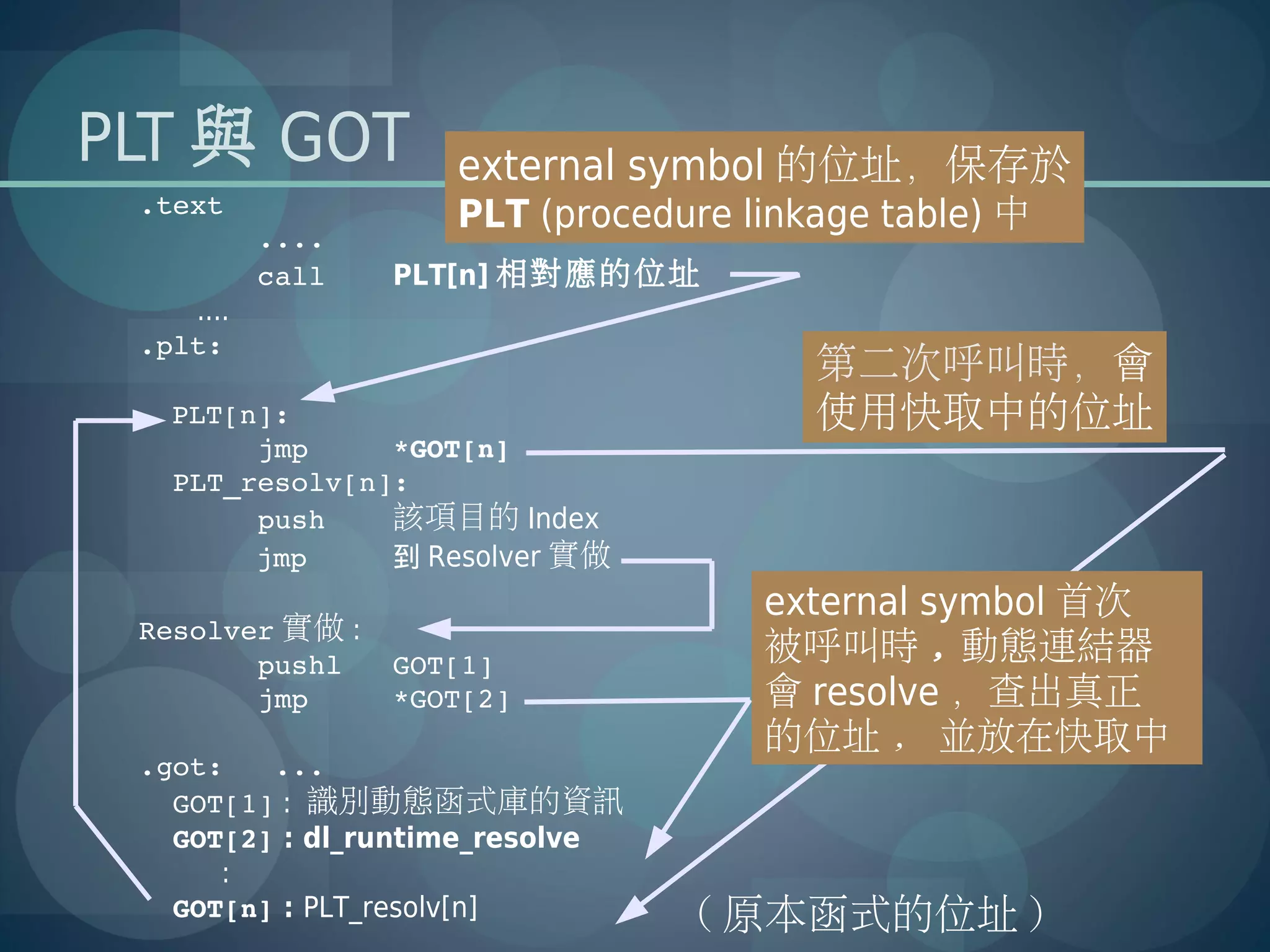

PLT 與 GOT           external symbol 的位址,保存於
 .text              PLT (procedure linkage table) 中
        ....
        call     PLT[n] 相對應的位址
    ....
 .plt:
                                       第二次呼叫時,會
   PLT[n]:                             使用快取中的位址
        jmp     *GOT[n]
   PLT_resolv[n]:
        push    該項目的 Index
        jmp     到 Resolver 實做
                                    external symbol 首次
 Resolver 實做 :
        pushl    GOT[1]             被呼叫時 , 動態連結器
        jmp      *GOT[2]            會 resolve ,查出真正
                                    的位址 , 並放在快取中
 .got:   ...
   GOT[1] : 識別動態函式庫的資訊
   GOT[2] : dl_runtime_resolve
      :
   GOT[n] : PLT_resolv[n]        ( 原本函式的位址 )

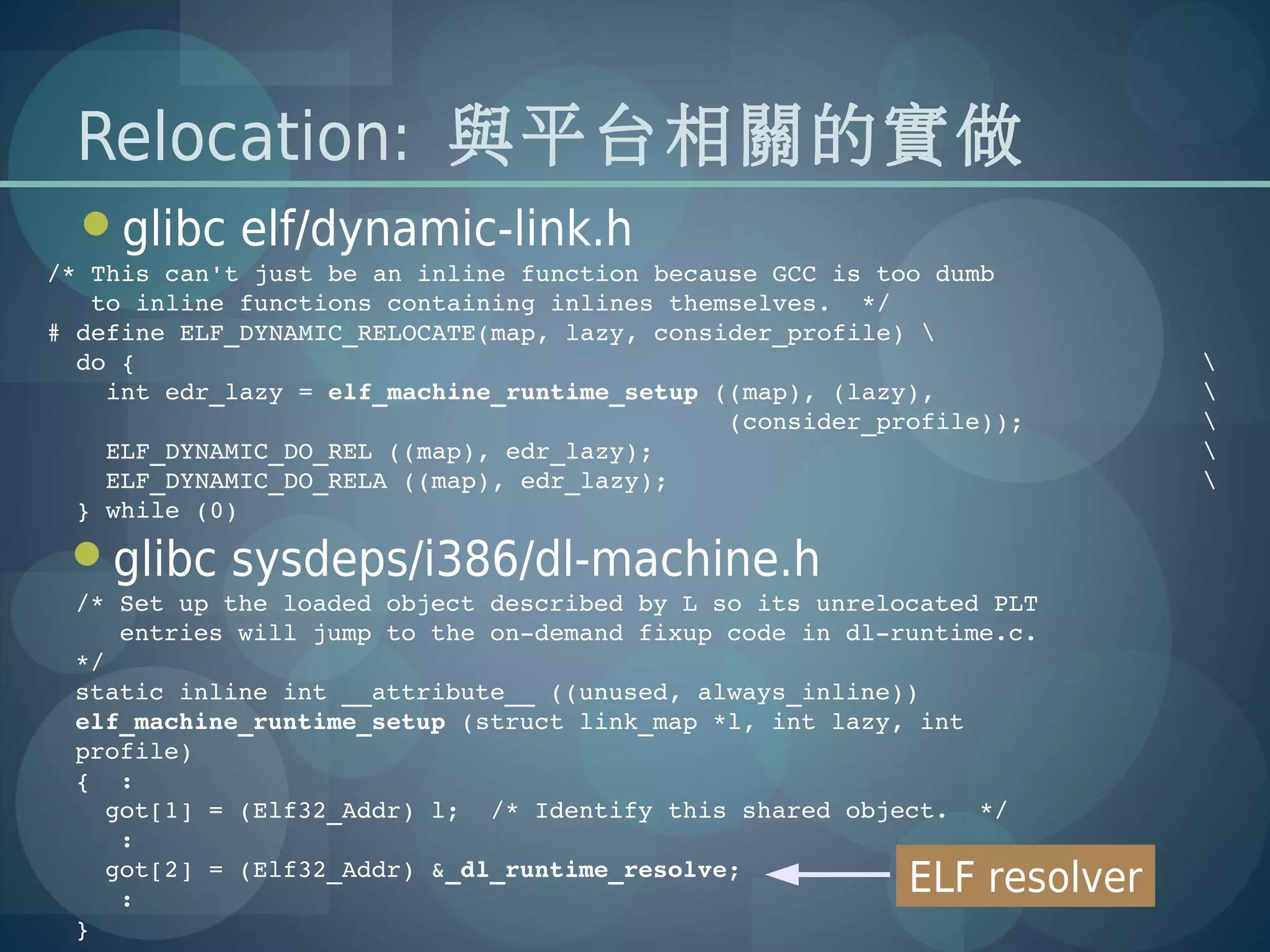

Relocation: 與平台相關的實做
  glibc elf/dynamic-link.h
/* This can't just be an inline function because GCC is too dumb
   to inline functions containing inlines themselves.  */
# define ELF_DYNAMIC_RELOCATE(map, lazy, consider_profile)
  do {
    int edr_lazy = elf_machine_runtime_setup ((map), (lazy),
                                              (consider_profile));
    ELF_DYNAMIC_DO_REL ((map), edr_lazy);
    ELF_DYNAMIC_DO_RELA ((map), edr_lazy);
  } while (0)

 glibc sysdeps/i386/dl-machine.h
 /* Set up the loaded object described by L so its unrelocated PLT
    entries will jump to the on­demand fixup code in dl­runtime.c.
 */
 static inline int __attribute__ ((unused, always_inline))
 elf_machine_runtime_setup (struct link_map *l, int lazy, int
 profile)
 {  :
   got[1] = (Elf32_Addr) l;  /* Identify this shared object.  */
    :
   got[2] = (Elf32_Addr) &_dl_runtime_resolve;
    :
                                                          ELF resolver
 }

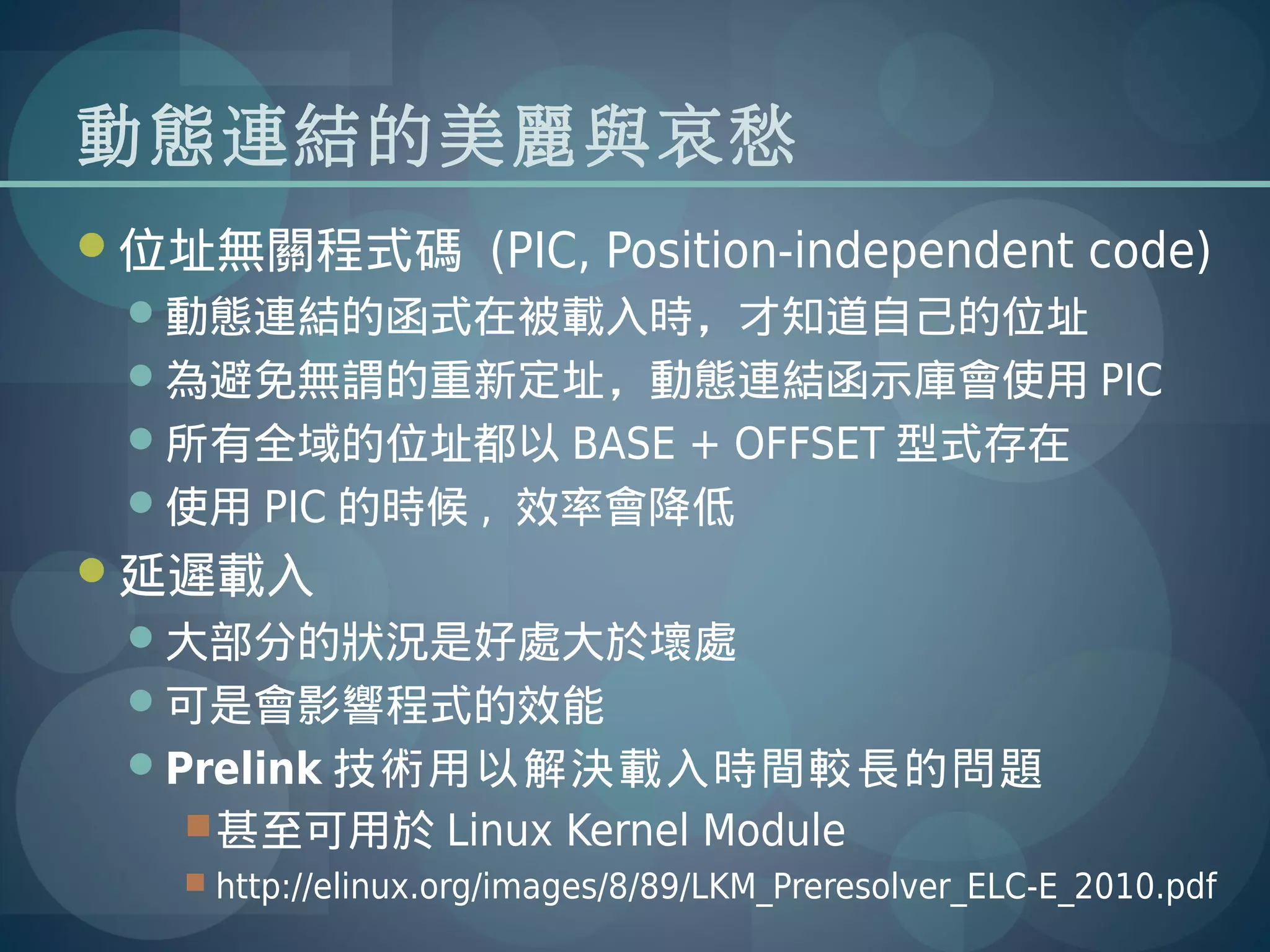

動態連結的美麗與哀愁
位址無關程式碼 (PIC, Position-independent code)
 動態連結的函式在被載入時,才知道自己的位址
 為避免無謂的重新定址,動態連結函示庫會使用 PIC
 所有全域的位址都以 BASE + OFFSET 型式存在
 使用 PIC 的時候 , 效率會降低
延遲載入
 大部分的狀況是好處大於壞處
 可是會影響程式的效能
 Prelink 技術用以解決載入時間較長的問題
    甚至可用於 Linux Kernel Module
    http://elinux.org/images/8/89/LKM_Preresolver_ELC-E_2010.pdf

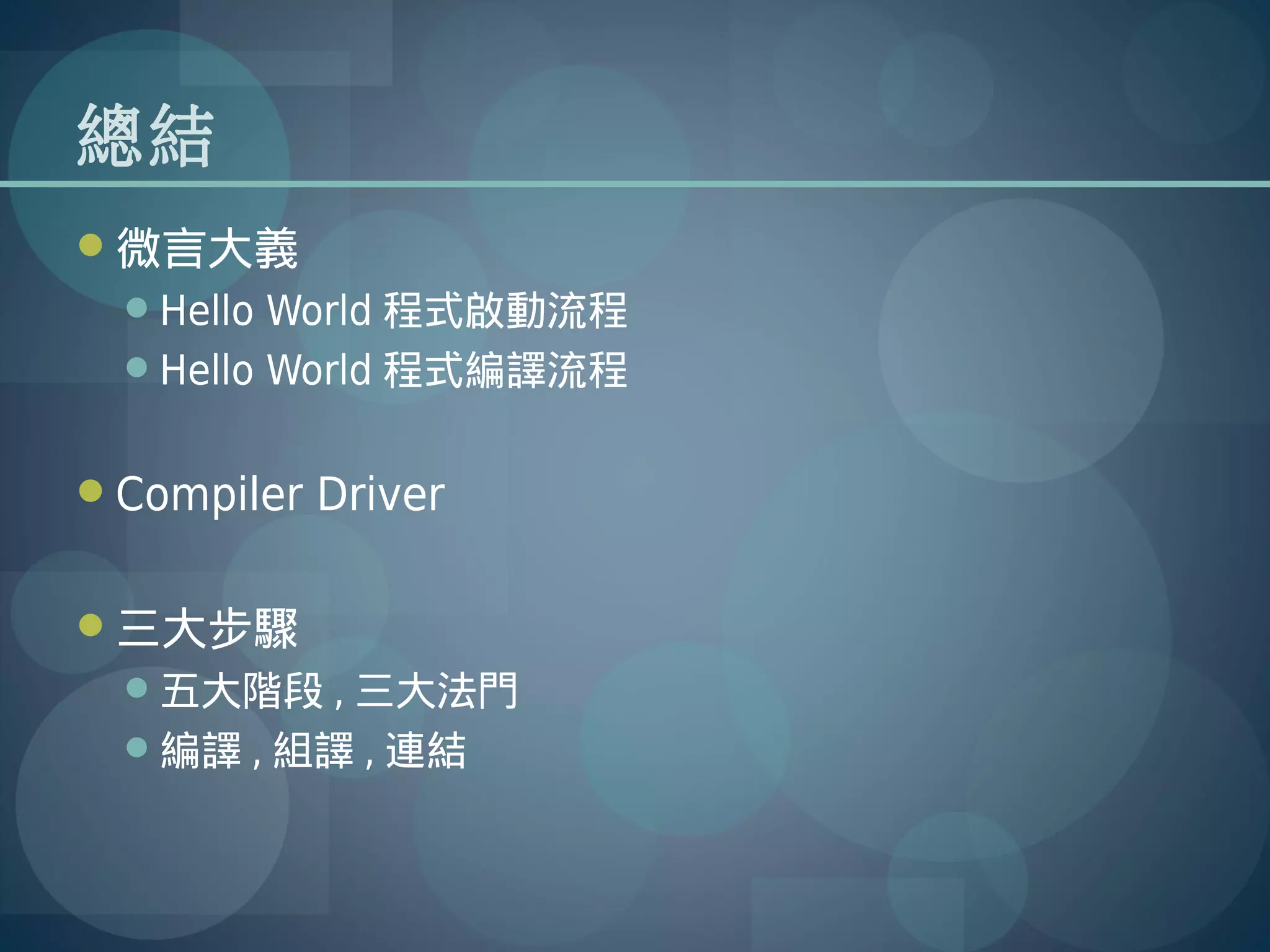

總結
微言大義
  Hello World 程式啟動流程
  Hello World 程式編譯流程


Compiler Driver


三大步驟
  五大階段 , 三大法門
  編譯 , 組譯 , 連結

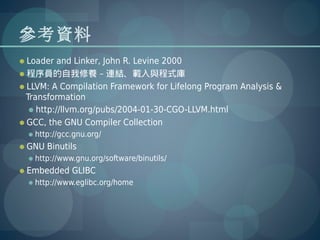

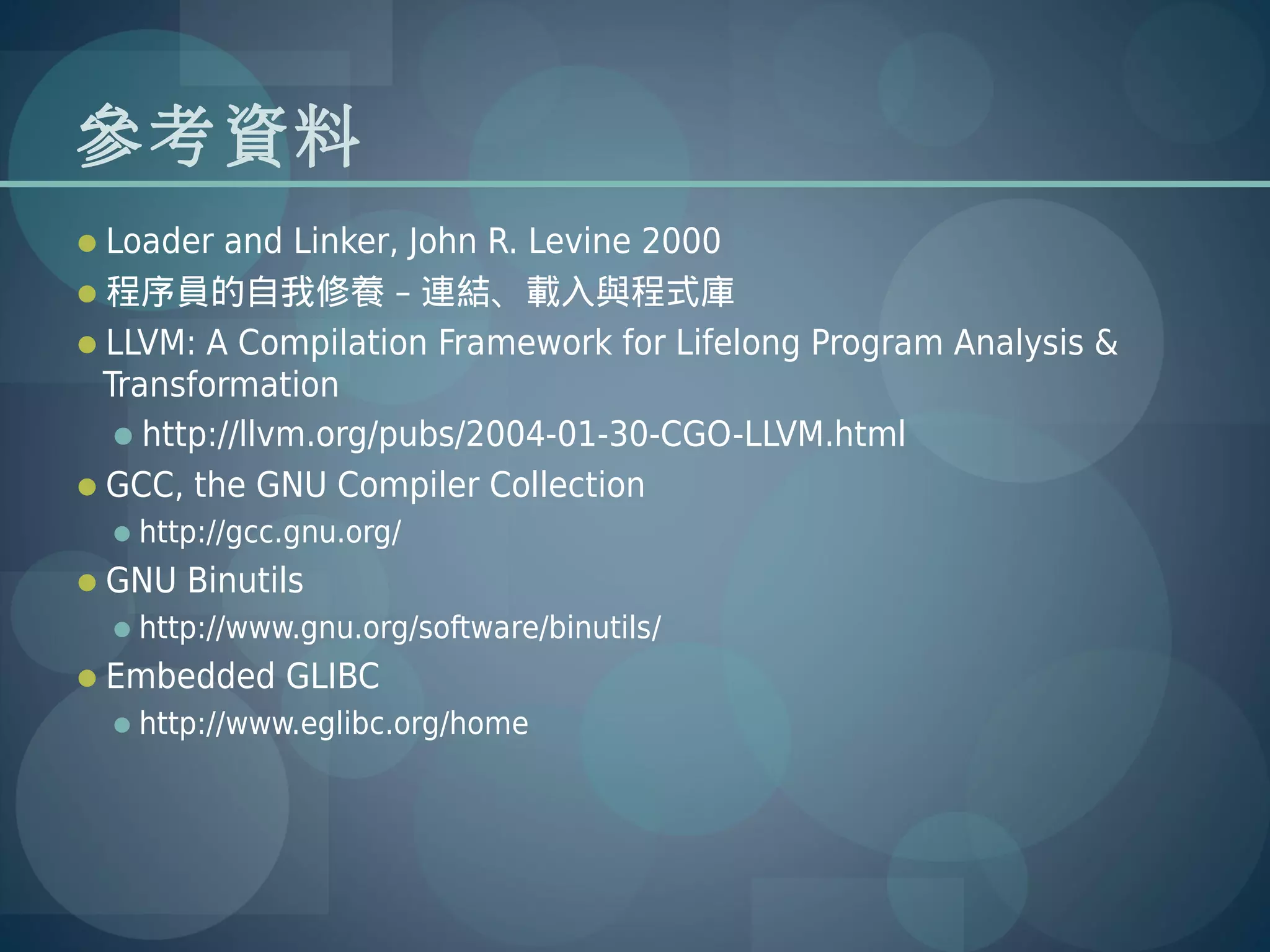

參考資料
Loader and Linker, John R. Levine 2000
程序員的自我修養 – 連結、載入與程式庫
LLVM: A Compilation Framework for Lifelong Program Analysis &
 Transformation
  http://llvm.org/pubs/2004-01-30-CGO-LLVM.html
GCC, the GNU Compiler Collection
  http://gcc.gnu.org/
GNU Binutils
  http://www.gnu.org/software/binutils/
Embedded GLIBC
  http://www.eglibc.org/home

More Related Content

What's hot

淺談探索 Linux 系統設計之道
淺談探索 Linux 系統設計之道 淺談探索 Linux 系統設計之道
淺談探索 Linux 系統設計之道
National Cheng Kung University

The Internals of "Hello World" Program
The Internals of "Hello World" ProgramThe Internals of "Hello World" Program
The Internals of "Hello World" Program
National Cheng Kung University

I2C Drivers
I2C DriversI2C Drivers
Virtual Machine Constructions for Dummies
Virtual Machine Constructions for DummiesVirtual Machine Constructions for Dummies
Virtual Machine Constructions for Dummies
National Cheng Kung University

Embedded Virtualization applied in Mobile Devices
Embedded Virtualization applied in Mobile DevicesEmbedded Virtualization applied in Mobile Devices
Embedded Virtualization applied in Mobile Devices
National Cheng Kung University

Understand more about C
Understand more about CUnderstand more about C
Understand more about C
Yi-Hsiu Hsu

Qemu JIT Code Generator and System Emulation
Qemu JIT Code Generator and System EmulationQemu JIT Code Generator and System Emulation
Qemu JIT Code Generator and System Emulation
National Cheng Kung University

The Microkernel Mach Under NeXTSTEP
The Microkernel Mach Under NeXTSTEPThe Microkernel Mach Under NeXTSTEP
The Microkernel Mach Under NeXTSTEPGregor Schmidt

Learn C Programming Language by Using GDB
Learn C Programming Language by Using GDBLearn C Programming Language by Using GDB
Learn C Programming Language by Using GDB
National Cheng Kung University

Linux Kernel Booting Process (1) - For NLKB
Linux Kernel Booting Process (1) - For NLKBLinux Kernel Booting Process (1) - For NLKB
Linux Kernel Booting Process (1) - For NLKB
shimosawa

Qemu device prototyping
Qemu device prototypingQemu device prototyping
Qemu device prototyping
Yan Vugenfirer

Unix v6 Internals
Unix v6 InternalsUnix v6 Internals
LLVM
LLVMLLVM
Let's trace Linux Lernel with KGDB @ COSCUP 2021
Let's trace Linux Lernel with KGDB @ COSCUP 2021Let's trace Linux Lernel with KGDB @ COSCUP 2021
Let's trace Linux Lernel with KGDB @ COSCUP 2021
Jian-Hong Pan

Embedded Linux BSP Training (Intro)
Embedded Linux BSP Training (Intro)Embedded Linux BSP Training (Intro)
Embedded Linux BSP Training (Intro)
RuggedBoardGroup

from Binary to Binary: How Qemu Works
from Binary to Binary: How Qemu Worksfrom Binary to Binary: How Qemu Works
from Binary to Binary: How Qemu Works
Zhen Wei

Introduction to gdb
Introduction to gdbIntroduction to gdb
Introduction to gdb
Owen Hsu

Linux I2C
Linux I2CLinux I2C
Linux I2C
KaidenYu

TMUX Rocks!
TMUX Rocks!TMUX Rocks!
TMUX Rocks!
Kent Chen

QEMU - Binary Translation
QEMU - Binary Translation QEMU - Binary Translation
QEMU - Binary Translation
Jiann-Fuh Liaw


What's hot (20)

淺談探索 Linux 系統設計之道
淺談探索 Linux 系統設計之道 淺談探索 Linux 系統設計之道
淺談探索 Linux 系統設計之道

The Internals of "Hello World" Program
The Internals of "Hello World" ProgramThe Internals of "Hello World" Program
The Internals of "Hello World" Program

I2C Drivers
I2C DriversI2C Drivers
I2C Drivers

Virtual Machine Constructions for Dummies
Virtual Machine Constructions for DummiesVirtual Machine Constructions for Dummies
Virtual Machine Constructions for Dummies

Embedded Virtualization applied in Mobile Devices
Embedded Virtualization applied in Mobile DevicesEmbedded Virtualization applied in Mobile Devices
Embedded Virtualization applied in Mobile Devices

Understand more about C
Understand more about CUnderstand more about C
Understand more about C

Qemu JIT Code Generator and System Emulation
Qemu JIT Code Generator and System EmulationQemu JIT Code Generator and System Emulation
Qemu JIT Code Generator and System Emulation

The Microkernel Mach Under NeXTSTEP
The Microkernel Mach Under NeXTSTEPThe Microkernel Mach Under NeXTSTEP
The Microkernel Mach Under NeXTSTEP

Learn C Programming Language by Using GDB
Learn C Programming Language by Using GDBLearn C Programming Language by Using GDB
Learn C Programming Language by Using GDB

Linux Kernel Booting Process (1) - For NLKB
Linux Kernel Booting Process (1) - For NLKBLinux Kernel Booting Process (1) - For NLKB
Linux Kernel Booting Process (1) - For NLKB

Qemu device prototyping
Qemu device prototypingQemu device prototyping
Qemu device prototyping

Unix v6 Internals
Unix v6 InternalsUnix v6 Internals
Unix v6 Internals

LLVM
LLVMLLVM
LLVM

Let's trace Linux Lernel with KGDB @ COSCUP 2021
Let's trace Linux Lernel with KGDB @ COSCUP 2021Let's trace Linux Lernel with KGDB @ COSCUP 2021
Let's trace Linux Lernel with KGDB @ COSCUP 2021

Embedded Linux BSP Training (Intro)
Embedded Linux BSP Training (Intro)Embedded Linux BSP Training (Intro)
Embedded Linux BSP Training (Intro)

from Binary to Binary: How Qemu Works
from Binary to Binary: How Qemu Worksfrom Binary to Binary: How Qemu Works
from Binary to Binary: How Qemu Works

Introduction to gdb
Introduction to gdbIntroduction to gdb
Introduction to gdb

Linux I2C
Linux I2CLinux I2C
Linux I2C

TMUX Rocks!
TMUX Rocks!TMUX Rocks!
TMUX Rocks!

QEMU - Binary Translation
QEMU - Binary Translation QEMU - Binary Translation
QEMU - Binary Translation


Viewers also liked

GNU AS簡介
GNU AS簡介GNU AS簡介
GNU AS簡介
Wen Liao

Trace 程式碼之皮
Trace 程式碼之皮Trace 程式碼之皮
Trace 程式碼之皮
Wen Liao

Making Linux do Hard Real-time
Making Linux do Hard Real-timeMaking Linux do Hard Real-time
Making Linux do Hard Real-time
National Cheng Kung University

UPnP 1.0 簡介
UPnP 1.0 簡介UPnP 1.0 簡介
UPnP 1.0 簡介
Wen Liao

淺談編譯器最佳化技術
淺談編譯器最佳化技術淺談編譯器最佳化技術
淺談編譯器最佳化技術
Kito Cheng

程式編譯流程
程式編譯流程程式編譯流程
程式編譯流程
PO HSUAN HUANG

COSCUP 2014 : open source compiler 戰國時代的軍備競賽
COSCUP 2014 : open source compiler 戰國時代的軍備競賽COSCUP 2014 : open source compiler 戰國時代的軍備競賽
COSCUP 2014 : open source compiler 戰國時代的軍備競賽
Kito Cheng

Under the Hood of the Testarossa JIT Compiler
Under the Hood of the Testarossa JIT CompilerUnder the Hood of the Testarossa JIT Compiler
Under the Hood of the Testarossa JIT Compiler
Mark Stoodley

Cygwin Install How-To (Chinese)
Cygwin Install How-To (Chinese)Cygwin Install How-To (Chinese)
Cygwin Install How-To (Chinese)
William Lee

Re-identification of Anomized CDR datasets using Social networlk Data
Re-identification of Anomized CDR datasets using Social networlk DataRe-identification of Anomized CDR datasets using Social networlk Data
Re-identification of Anomized CDR datasets using Social networlk Data
Alket Cecaj

Guides To Analyzing WebKit Performance
Guides To Analyzing WebKit PerformanceGuides To Analyzing WebKit Performance
Guides To Analyzing WebKit Performance
National Cheng Kung University

Timing over packet demarcation
Timing over packet demarcationTiming over packet demarcation
Timing over packet demarcation
Nir Cohen

Hello world在那邊?背景說明
Hello world在那邊?背景說明Hello world在那邊?背景說明
Hello world在那邊?背景說明
Wen Liao

Asterisk (IP-PBX) CDR Log Rotation
Asterisk (IP-PBX) CDR Log RotationAsterisk (IP-PBX) CDR Log Rotation
Asterisk (IP-PBX) CDR Log Rotation
William Lee

Build Programming Language Runtime with LLVM
Build Programming Language Runtime with LLVMBuild Programming Language Runtime with LLVM
Build Programming Language Runtime with LLVM
National Cheng Kung University

JVM JIT-compiler overview @ JavaOne Moscow 2013
JVM JIT-compiler overview @ JavaOne Moscow 2013JVM JIT-compiler overview @ JavaOne Moscow 2013
JVM JIT-compiler overview @ JavaOne Moscow 2013
Vladimir Ivanov

Internationalization(i18n) of Web Page
Internationalization(i18n) of Web PageInternationalization(i18n) of Web Page
Internationalization(i18n) of Web Page
William Lee

A successful git branching model 導讀
A successful git branching model 導讀A successful git branching model 導讀
A successful git branching model 導讀
Wen Liao

Streaming Media Server Setup Manual
Streaming Media Server Setup ManualStreaming Media Server Setup Manual
Streaming Media Server Setup Manual
William Lee

JVM JIT compilation overview by Vladimir Ivanov
JVM JIT compilation overview by Vladimir IvanovJVM JIT compilation overview by Vladimir Ivanov
JVM JIT compilation overview by Vladimir Ivanov
ZeroTurnaround


Viewers also liked (20)

GNU AS簡介
GNU AS簡介GNU AS簡介
GNU AS簡介

Trace 程式碼之皮
Trace 程式碼之皮Trace 程式碼之皮
Trace 程式碼之皮

Making Linux do Hard Real-time
Making Linux do Hard Real-timeMaking Linux do Hard Real-time
Making Linux do Hard Real-time

UPnP 1.0 簡介
UPnP 1.0 簡介UPnP 1.0 簡介
UPnP 1.0 簡介

淺談編譯器最佳化技術
淺談編譯器最佳化技術淺談編譯器最佳化技術
淺談編譯器最佳化技術

程式編譯流程
程式編譯流程程式編譯流程
程式編譯流程

COSCUP 2014 : open source compiler 戰國時代的軍備競賽
COSCUP 2014 : open source compiler 戰國時代的軍備競賽COSCUP 2014 : open source compiler 戰國時代的軍備競賽
COSCUP 2014 : open source compiler 戰國時代的軍備競賽

Under the Hood of the Testarossa JIT Compiler
Under the Hood of the Testarossa JIT CompilerUnder the Hood of the Testarossa JIT Compiler
Under the Hood of the Testarossa JIT Compiler

Cygwin Install How-To (Chinese)
Cygwin Install How-To (Chinese)Cygwin Install How-To (Chinese)
Cygwin Install How-To (Chinese)

Re-identification of Anomized CDR datasets using Social networlk Data
Re-identification of Anomized CDR datasets using Social networlk DataRe-identification of Anomized CDR datasets using Social networlk Data
Re-identification of Anomized CDR datasets using Social networlk Data

Guides To Analyzing WebKit Performance
Guides To Analyzing WebKit PerformanceGuides To Analyzing WebKit Performance
Guides To Analyzing WebKit Performance

Timing over packet demarcation
Timing over packet demarcationTiming over packet demarcation
Timing over packet demarcation

Hello world在那邊?背景說明
Hello world在那邊?背景說明Hello world在那邊?背景說明
Hello world在那邊?背景說明

Asterisk (IP-PBX) CDR Log Rotation
Asterisk (IP-PBX) CDR Log RotationAsterisk (IP-PBX) CDR Log Rotation
Asterisk (IP-PBX) CDR Log Rotation

Build Programming Language Runtime with LLVM
Build Programming Language Runtime with LLVMBuild Programming Language Runtime with LLVM
Build Programming Language Runtime with LLVM

JVM JIT-compiler overview @ JavaOne Moscow 2013
JVM JIT-compiler overview @ JavaOne Moscow 2013JVM JIT-compiler overview @ JavaOne Moscow 2013
JVM JIT-compiler overview @ JavaOne Moscow 2013

Internationalization(i18n) of Web Page
Internationalization(i18n) of Web PageInternationalization(i18n) of Web Page
Internationalization(i18n) of Web Page

A successful git branching model 導讀
A successful git branching model 導讀A successful git branching model 導讀
A successful git branching model 導讀

Streaming Media Server Setup Manual
Streaming Media Server Setup ManualStreaming Media Server Setup Manual
Streaming Media Server Setup Manual

JVM JIT compilation overview by Vladimir Ivanov
JVM JIT compilation overview by Vladimir IvanovJVM JIT compilation overview by Vladimir Ivanov
JVM JIT compilation overview by Vladimir Ivanov


Similar to from Source to Binary: How GNU Toolchain Works

Hcsm lect-20120913
Hcsm lect-20120913Hcsm lect-20120913
Hcsm lect-20120913
lusecheng

Build Your Own Android Toolchain from scratch
Build Your Own Android Toolchain from scratchBuild Your Own Android Toolchain from scratch
Build Your Own Android Toolchain from scratch
National Cheng Kung University

Android C Library: Bionic 成長計畫
Android C Library: Bionic 成長計畫Android C Library: Bionic 成長計畫
Android C Library: Bionic 成長計畫
Kito Cheng

LLVM introduction
LLVM introductionLLVM introduction
Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure
Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure
Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure
National Cheng Kung University

開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)
開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)
開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)
National Cheng Kung University

Hello world 的一生
Hello world 的一生Hello world 的一生
Hello world 的一生
Wen Liao

Ch01
Ch01Ch01
Ch01
jashliao

COSCUP2016 - LLVM框架、由淺入淺
COSCUP2016 - LLVM框架、由淺入淺COSCUP2016 - LLVM框架、由淺入淺
COSCUP2016 - LLVM框架、由淺入淺
hydai

COSCUP 2016 - LLVM 由淺入淺
COSCUP 2016 - LLVM 由淺入淺COSCUP 2016 - LLVM 由淺入淺
COSCUP 2016 - LLVM 由淺入淺
宗凡 楊

C++工程实践
C++工程实践C++工程实践
C++工程实践Shuo Chen

漫談 Source Control Management
漫談 Source Control Management漫談 Source Control Management
漫談 Source Control Management
Wen-Shih Chao

回顧 GNU/Linux 中文資訊化進展與未來機會
回顧 GNU/Linux 中文資訊化進展與未來機會回顧 GNU/Linux 中文資訊化進展與未來機會
回顧 GNU/Linux 中文資訊化進展與未來機會
National Cheng Kung University

Linux 系统应用与程序设计
Linux 系统应用与程序设计Linux 系统应用与程序设计
Linux 系统应用与程序设计yiditushe

2006 recycle opensourceprojects
2006 recycle opensourceprojects2006 recycle opensourceprojects
2006 recycle opensourceprojectsGeorge Ang

Recycle Open Source Projects
Recycle Open Source ProjectsRecycle Open Source Projects
Recycle Open Source ProjectsGeorge Ang

Introduce to Linux command line
Introduce to Linux command lineIntroduce to Linux command line
Introduce to Linux command line
Wen Liao

Coscup2011: porting android to brand-new cpu architecture
Coscup2011: porting android to brand-new cpu architecture Coscup2011: porting android to brand-new cpu architecture
Coscup2011: porting android to brand-new cpu architecture lusecheng


Similar to from Source to Binary: How GNU Toolchain Works (20)

Hcsm lect-20120913
Hcsm lect-20120913Hcsm lect-20120913
Hcsm lect-20120913

Build Your Own Android Toolchain from scratch
Build Your Own Android Toolchain from scratchBuild Your Own Android Toolchain from scratch
Build Your Own Android Toolchain from scratch

Android C Library: Bionic 成長計畫
Android C Library: Bionic 成長計畫Android C Library: Bionic 成長計畫
Android C Library: Bionic 成長計畫

LLVM introduction
LLVM introductionLLVM introduction
LLVM introduction

Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure
Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure
Accelerating or Complicating PHP execution by LLVM Compiler Infrastructure

開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)
開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)
開放原始碼作為新事業: 台灣本土經驗談 (COSCUP 2011)

Hello world 的一生
Hello world 的一生Hello world 的一生
Hello world 的一生

Ch01
Ch01Ch01
Ch01

COSCUP2016 - LLVM框架、由淺入淺
COSCUP2016 - LLVM框架、由淺入淺COSCUP2016 - LLVM框架、由淺入淺
COSCUP2016 - LLVM框架、由淺入淺

COSCUP 2016 - LLVM 由淺入淺
COSCUP 2016 - LLVM 由淺入淺COSCUP 2016 - LLVM 由淺入淺
COSCUP 2016 - LLVM 由淺入淺

C+
C+C+
C+

C#
C#C#
C#

C++工程实践
C++工程实践C++工程实践
C++工程实践

漫談 Source Control Management
漫談 Source Control Management漫談 Source Control Management
漫談 Source Control Management

回顧 GNU/Linux 中文資訊化進展與未來機會
回顧 GNU/Linux 中文資訊化進展與未來機會回顧 GNU/Linux 中文資訊化進展與未來機會
回顧 GNU/Linux 中文資訊化進展與未來機會

Linux 系统应用与程序设计
Linux 系统应用与程序设计Linux 系统应用与程序设计
Linux 系统应用与程序设计

2006 recycle opensourceprojects
2006 recycle opensourceprojects2006 recycle opensourceprojects
2006 recycle opensourceprojects

Recycle Open Source Projects
Recycle Open Source ProjectsRecycle Open Source Projects
Recycle Open Source Projects

Introduce to Linux command line
Introduce to Linux command lineIntroduce to Linux command line
Introduce to Linux command line

Coscup2011: porting android to brand-new cpu architecture
Coscup2011: porting android to brand-new cpu architecture Coscup2011: porting android to brand-new cpu architecture
Coscup2011: porting android to brand-new cpu architecture


More from National Cheng Kung University

PyPy's approach to construct domain-specific language runtime
PyPy's approach to construct domain-specific language runtimePyPy's approach to construct domain-specific language runtime
PyPy's approach to construct domain-specific language runtime
National Cheng Kung University

2016 年春季嵌入式作業系統課程說明
2016 年春季嵌入式作業系統課程說明2016 年春季嵌入式作業系統課程說明
2016 年春季嵌入式作業系統課程說明
National Cheng Kung University

進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明
進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明
進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明
National Cheng Kung University

Construct an Efficient and Secure Microkernel for IoT
Construct an Efficient and Secure Microkernel for IoTConstruct an Efficient and Secure Microkernel for IoT
Construct an Efficient and Secure Microkernel for IoT
National Cheng Kung University

給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明
給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明
給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明
National Cheng Kung University

從線上售票看作業系統設計議題
從線上售票看作業系統設計議題從線上售票看作業系統設計議題
從線上售票看作業系統設計議題
National Cheng Kung University

進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明
進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明
進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明
National Cheng Kung University

Xvisor: embedded and lightweight hypervisor
Xvisor: embedded and lightweight hypervisorXvisor: embedded and lightweight hypervisor
Xvisor: embedded and lightweight hypervisor
National Cheng Kung University

Making Linux do Hard Real-time
Making Linux do Hard Real-timeMaking Linux do Hard Real-time
Making Linux do Hard Real-time
National Cheng Kung University

Implement Runtime Environments for HSA using LLVM
Implement Runtime Environments for HSA using LLVMImplement Runtime Environments for HSA using LLVM
Implement Runtime Environments for HSA using LLVM
National Cheng Kung University

Priority Inversion on Mars
Priority Inversion on MarsPriority Inversion on Mars
Priority Inversion on Mars
National Cheng Kung University

Develop Your Own Operating Systems using Cheap ARM Boards
Develop Your Own Operating Systems using Cheap ARM BoardsDevelop Your Own Operating Systems using Cheap ARM Boards
Develop Your Own Operating Systems using Cheap ARM Boards
National Cheng Kung University

Lecture notice about Embedded Operating System Design and Implementation
Lecture notice about Embedded Operating System Design and ImplementationLecture notice about Embedded Operating System Design and Implementation
Lecture notice about Embedded Operating System Design and Implementation
National Cheng Kung University

Explore Android Internals
Explore Android InternalsExplore Android Internals
Explore Android Internals
National Cheng Kung University

中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學
中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學
中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學
National Cheng Kung University

F9: A Secure and Efficient Microkernel Built for Deeply Embedded Systems
F9: A Secure and Efficient Microkernel Built for Deeply Embedded SystemsF9: A Secure and Efficient Microkernel Built for Deeply Embedded Systems
F9: A Secure and Efficient Microkernel Built for Deeply Embedded Systems
National Cheng Kung University

Open Source from Legend, Business, to Ecosystem
Open Source from Legend, Business, to EcosystemOpen Source from Legend, Business, to Ecosystem
Open Source from Legend, Business, to Ecosystem
National Cheng Kung University

Summer Project: Microkernel (2013)
Summer Project: Microkernel (2013)Summer Project: Microkernel (2013)
Summer Project: Microkernel (2013)
National Cheng Kung University

進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明
進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明
進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明
National Cheng Kung University

Faults inside System Software
Faults inside System SoftwareFaults inside System Software
Faults inside System Software
National Cheng Kung University


More from National Cheng Kung University (20)

PyPy's approach to construct domain-specific language runtime
PyPy's approach to construct domain-specific language runtimePyPy's approach to construct domain-specific language runtime
PyPy's approach to construct domain-specific language runtime

2016 年春季嵌入式作業系統課程說明
2016 年春季嵌入式作業系統課程說明2016 年春季嵌入式作業系統課程說明
2016 年春季嵌入式作業系統課程說明

進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明
進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明
進階嵌入式作業系統設計與實做 (2015 年秋季 ) 課程說明

Construct an Efficient and Secure Microkernel for IoT
Construct an Efficient and Secure Microkernel for IoTConstruct an Efficient and Secure Microkernel for IoT
Construct an Efficient and Secure Microkernel for IoT

給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明
給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明
給自己更好未來的 3 個練習:嵌入式作業系統設計、實做,與移植 (2015 年春季 ) 課程說明

從線上售票看作業系統設計議題
從線上售票看作業系統設計議題從線上售票看作業系統設計議題
從線上售票看作業系統設計議題

進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明
進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明
進階嵌入式系統開發與實做 (2014 年秋季 ) 課程說明

Xvisor: embedded and lightweight hypervisor
Xvisor: embedded and lightweight hypervisorXvisor: embedded and lightweight hypervisor
Xvisor: embedded and lightweight hypervisor

Making Linux do Hard Real-time
Making Linux do Hard Real-timeMaking Linux do Hard Real-time
Making Linux do Hard Real-time

Implement Runtime Environments for HSA using LLVM
Implement Runtime Environments for HSA using LLVMImplement Runtime Environments for HSA using LLVM
Implement Runtime Environments for HSA using LLVM

Priority Inversion on Mars
Priority Inversion on MarsPriority Inversion on Mars
Priority Inversion on Mars

Develop Your Own Operating Systems using Cheap ARM Boards
Develop Your Own Operating Systems using Cheap ARM BoardsDevelop Your Own Operating Systems using Cheap ARM Boards
Develop Your Own Operating Systems using Cheap ARM Boards

Lecture notice about Embedded Operating System Design and Implementation
Lecture notice about Embedded Operating System Design and ImplementationLecture notice about Embedded Operating System Design and Implementation
Lecture notice about Embedded Operating System Design and Implementation

Explore Android Internals
Explore Android InternalsExplore Android Internals
Explore Android Internals

中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學
中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學
中輟生談教育: 完全用開放原始碼軟體進行 嵌入式系統教學

F9: A Secure and Efficient Microkernel Built for Deeply Embedded Systems
F9: A Secure and Efficient Microkernel Built for Deeply Embedded SystemsF9: A Secure and Efficient Microkernel Built for Deeply Embedded Systems
F9: A Secure and Efficient Microkernel Built for Deeply Embedded Systems

Open Source from Legend, Business, to Ecosystem
Open Source from Legend, Business, to EcosystemOpen Source from Legend, Business, to Ecosystem
Open Source from Legend, Business, to Ecosystem

Summer Project: Microkernel (2013)
Summer Project: Microkernel (2013)Summer Project: Microkernel (2013)
Summer Project: Microkernel (2013)

進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明
進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明
進階嵌入式系統開發與實作 (2013 秋季班 ) 課程說明

Faults inside System Software
Faults inside System SoftwareFaults inside System Software
Faults inside System Software


from Source to Binary: How GNU Toolchain Works

  • 1. FROM SOURCE TO BINARY How GNU Toolchain Works 從原始碼到二進制 Luse Cheng ソースからバイナリへ Deputy Manager, Andes Technology Von Quelle Zu Binären Jim Huang ( 黃敬群 ) <jserv@0xlab.org> De source au binaire Developer & Co-founder, 0xlab Desde fuente a binario March 31, 2011 / 臺北科技大學 Binarium ut a fonte
  • 2. Rights to copy © Copyright 2011 0xlab http://0xlab.org/ Attribution – ShareAlike 3.0 contact@0xlab.org You are free Corrections, suggestions, contributions and to copy, distribute, display, and perform the work translations are welcome! to make derivative works Latest update:March 31, 2011 to make commercial use of the work Under the following conditions Attribution. You must give the original author credit. Share Alike. If you alter, transform, or build upon this work, you may distribute the resulting work only under a license identical to this one. For any reuse or distribution, you must make clear to others the license terms of this work. Any of these conditions can be waived if you get permission from the copyright holder. Your fair use and other rights are in no way affected by the above. License text: http://creativecommons.org/licenses/by-sa/3.0/legalcode
  • 3. 《春秋》 : 微言大義 「隱公元年 鄭伯克段於鄢」 稱鄭伯 , 譏失教也 如二君 , 故曰克 段不弟 , 故不言弟 短短幾個字 , 隱含諸多涵義 程式員 vs. 使用者 了解背後的運作原理 , 破解微言大義
  • 4. 惡魔都在細節裡 先來觀察程式怎麼被啟動 文字變成程式的過程 , 跟程式怎麼啟動息息相關 ! 許一個內定 的執行環境 如果很多東西都有預設環境 , 那考慮的事情可以減少 點兩下 (!?) # ./hello <enter>
  • 5. 動態連結 Hello World 程式啟動流程 靜態連結 Shell hello ./hello ld-linux.so 動態連結器 eglibc libc_start_main main execve exit SYS_execve SYS_exit kernel 驗證執行檔 啟動 loader 棄置 Process 配置 Process
  • 6. 從原始碼到二進制 一紙文字怎麼變成程式 ?  Ctrl + Shift + B (Visual Studio) 或 按一下「建置」 # gcc hello.c ­o hello 簡單的說就是編譯程式 用 Linux 來說就是 # gcc hello.c ­o hello 微言大義 : 從原始碼到二進制的過程沒想像中的簡單 簡言之 : Toolchain 就像是好人 , 默默的幫你把原始碼 變成可執行的程式
  • 7. 編譯 Hello World 程式的流程 三大步驟 編譯 編譯 組譯 組譯 連結 連結
  • 8. 對 Toolchain ( 好人 ) 而言 除了讓服侍的對象滿意以外 … 還有兩件事情很重要 不能做錯事 (Quality) 還要再更好 (Optimization) 編譯器有問題是非常讓人不能接受的 產生沒有效率的程式碼 , 也是非常讓人不能接受的
  • 9. 理解優化的五大階段 (Life Long Optimization) (Chris Lattner 和 Vikram Adve, LLVM)  知道原始碼的結構 (O)  不知道變數的位址 (X)  不知道原始碼的結構 (X)  不知道原始碼的結構 (X)  知道變數的位址 (O)  知道變數的位址 (O)  不知道原始碼的結構 (X)  不知道原始碼的結構 (X)  不知道變數的位址 (X)  不知道變數的位址 (X)  知道處理器的能力 (O)  知道處理器的能力 (O) 正所謂是 橫看成嶺側成峰 遠近高低各不同
  • 10. Compiler Driver: 好人做到底 不是說好 # gcc hello.c ­o hello 就會有執行檔 了嗎 ? 根據以上三大步驟 :  gcc 這個程式其實不只是個 單純的 C 編譯器 再來觀察: # gcc hello.c ­S ­o hello.s ( 產生組合語言檔案 ) # gcc hello.s ­o hello ( 從組合語言產生執行檔 ) 這樣也可以編出執行檔 , 難道 gcc 也是一個組譯器 ?
  • 11. GCC 這個執行檔 = Compiler Driver gcc gcc binutils binutils gcc gcc Source (.c and .h) eglibc eglibc cpp cpp Preprocessed source (.i or .ii) cc1 cc1 Asm (.s) as as Reloadable (.o) collect2 collect2 library library CRT* CRT* ldld ld.gold ld.gold Binary (Soft-Link) (Soft-Link) ld.bfd (Executable) link script link script ld.bfd
  • 12. Compiler Driver 動作解析 # gcc hello.c ­o hello ­v ­­save­temps 省略路徑,只留下跟 hello.c 有關的參數,可發現: 「真正的 C Compiler 是 cc1 」 Compiler Driver (gcc) Compiler Driver (gcc) cc1 ­E hello.c ­o hello.i cc1 ­E hello.c ­o hello.i cc1 ­fpreprocessed hello.i ­o hello.s 編譯 編譯 cc1 ­fpreprocessed hello.i ­o hello.s as ­o hello.o hello.s as ­o hello.o hello.s 組譯 組譯 collect2 ((產生 ld 需要的參數給 ld) -o hello collect2 產生 ld 需要的參數給 ld) -o hello 連結 連結
  • 13. 範例 : ld 的參數 ( 好人中的好人 )  collect2 version 4.4.3 (i386 Linux/ELF) /usr/bin/ld --build-id --eh-frame-hdr -m elf_i386 --hash-style=both -dynamic-linker /lib/ld-linux.so.2 -z relro /usr/lib/gcc/i486-linux- gnu/4.4.3/../../../../lib/crt1.o /usr/lib/gcc/i486-linux- gnu/4.4.3/../../../../lib/crti.o /usr/lib/gcc/i486-linux- gnu/4.4.3/crtbegin.o -L/usr/lib/gcc/i486-linux-gnu/4.4.3 -L/usr/lib/gcc/i486-linux-gnu/4.4.3 -L/usr/lib/gcc/i486-linux- gnu/4.4.3/../../../../lib -L/lib/../lib -L/usr/lib/../lib -L/usr/lib/gcc/i486- linux-gnu/4.4.3/../../.. hello.o -v -lgcc --as-needed -lgcc_s --no-as- needed -lc -lgcc --as-needed -lgcc_s --no-as-needed /usr/lib/gcc/i486- linux-gnu/4.4.3/crtend.o /usr/lib/gcc/i486-linux- gnu/4.4.3/../../../../lib/crtn.o GNU ld (GNU Binutils for Ubuntu) 2.20.1-system.20100303 GNU gold (GNU Binutils for Ubuntu 2.20.51-system.20100908) 1.10 想要內定卻沒那麼容易
  • 14. 三大法門 GCC (Compiler) gcc gcc Binutils (Assembler, Linker) binutils binutils libc (C Library, eglibc/bionic) eglibc eglibc 法門 : 修身、修心、實修 所以我們就要 修程式、修理論、動手下去做 了解三大步驟 編譯 編譯 組譯 組譯 連結 連結
  • 16. 如果有人想當你的程式碼, 那你怎樣才能做她的編譯器 (Compiler) ? 什麼是編譯器 ? 翻譯機 Source → Target Language Recognizer: 讀懂她 Translator: 轉譯她 Source Source Compiler Compiler Target Target
  • 17. 編譯器小歷史 First compiler (1952)  第一個編譯器, UNIVAC  A-0, Grace Murray Hopper First complete compiler (1957)  第一個完整的編譯器  Fortran, John Backus (18-man years) First multi-arch compiler (1960)  第一個多平台編譯器  COBOL, Grace Murray Hopper el al. The first self-hosting compiler (1962)  第一個能自己編譯自己的編譯器  LISP, Tim Hart and Mike Levin
  • 18. 編譯器的架構 ( 教科書觀點 ) 原始碼 原始碼 字彙分析 ((正規語言 )) 字彙分析 正規語言 語法分析 (Context-Free Grammar) 語法分析 (Context-Free Grammar) 語法樹 語法樹 語意分析 (Type Checking ..etc) 語意分析 (Type Checking ..etc) 中間語言 中間語言 優化 優化 目標語言 目標語言 Syntax Directed Translator
  • 19. GCC, the GNU Compiler Collection 海灣合作委員會 (X) GNU Compiler Collection (O)
  • 20. GCC – GNU Compiler Collection 從 GNU C Compiler 到 GNU Compiler Collection 支援多種語言 (7), 多種處理器平台 (30+) (GCC 4.6.0) GCC 4.6.0 支援 GO 程式語言 (GCC-GO) GCC 4.6.0 超過「兩百萬行」程式碼 開放原始碼編譯器平台 GCC = Compiler Driver cc1 = 真正的 C Compiler
  • 21. GCC 的架構 課本終究還是課本  Syntax Directed Translator  程式的語法樹結構將無法和處理器架構脫鉤 GCC 的特性與挑戰 :  GCC 支援多種語言 ( 前端 )  GCC 支援多種處理器 ( 後端 ) 仔細想想 : 有些優化途徑與語言或硬體平台無關  消除沒有用到的程式碼  消除重複的運算 所以 GCC 引入中間層優化 ( 編譯器相關優化 )
  • 22. GCC 的最終解決之道 (GCC-4 以後 ) CCSource Source CCFront-End Front-End C++ Source C++ Front-End Generic Generic 語言相關 C++ Source C++ Front-End Gimplify Gimplify Gimple Gimple 編譯器相關 Tree SSA Tree SSA Optimizer Optimizer RTL RTL RTL RTL 平台相關 Optimizer Optimizer Target ASM Target ASM Code Code Generator IR IR Generator
  • 23. 什麼是 IR ( 中間表示 ) ? Intermediate Representation ( 中間表示式 ) 編譯器的生命  任何優化 / 轉換都是在 IR 上面進行的  IR 的重複利用性和擴展度決定一個編譯器框架會不會成功 GCC 的 IR  High Level : GENERIC (Syntax Tree Style IR)  Middle Level : Gimple (Tree Style IR, SSA form)  Low Level : RTL (List Style IR, Register Based) GCC 的編譯過程 : 從樹狀結構 (C 語言 ) (Source) 到 馮紐曼架構 ( 暫存器 , 記憶體 ) (Binary) 的一個轉換
  • 24. Static Single Assignment, SSA Form 什麼是 SSA Form ? Social Security Administration (X) 靜態單賦值形式 (O) 用白話講 , 在這個表示法當中 每個被 Assign 的變數只會出現一次 作法 1. 每個被 Assign 的變數給一個 Version number 2. 使用 Φ functions 範例 : ( 取自 Wikipedia) INPUT: y = 1, y =2, x = y SSA: y1 = 1, y2 = 2, x1 = y2 Diego Novillo, GCC Internals - IRs
  • 25. 使用 SSA 可加強 / 加快以下的優化 Constant propagation Sparse conditional constant propagation Dead code elimination Global value numbering Partial redundancy elimination Strength reduction Register allocation
  • 26. SSA @ Constant propagation ( 常數傳遞 ) 用了 SSA 後,每次 Constant propagation 都考 100 分 在 GCC-3.x GCC-4.x 間可見到顯著差異 GCC-3.x (No-SSA) int main() int main() {{ main: main: int aa == 11, bb == 13, cc == 5566; int 11, 13, 5566; …… int i, result; int i, result; mov mov r4, #0 r4, #0 for (i == 00 ;; ii << 10000 ;; i++) for (i 10000 i++) .L5: .L5: result == (a*b ++ i) // (a*c); result (a*b i) (a*c); mov mov r1, #61184 r1, #61184 return result; return result; add add r0, r4, r0, r4, }} #143 #143 add add r1, r1, #42 r1, r1, #42 GCC-4.x (SSA) add add r4, r4, #1 r4, r4, #1 bl bl __divsi3 __divsi3 main: main: cmp cmp r4, r5 r4, r5 mov mov r0, #0 r0, #0 ble ble .L5 .L5 bx bx lr lr ……
  • 27. GCC 前端 : Source → AST → Generic GCC C/C++ frontend  BISON (3.x)  Recursive descent parser (4.x) == 辨識 C 原始碼 , 並且轉換成解析 樹 (Parsing tree) bb // Abstract Syntax Tree (AST)  抽象語法樹 -- cc  解析樹 + 語意  EX: b = (a - 56) / c aa 56 56
  • 28. Generic Tree 範例 (a - 56) plus_expr plus_expr integer_type integer_type integer_cst integer_cst var_decl var_decl integer_type integer_type integer_type integer_type -56 -56 identifier_node identifier_node aa
  • 29. GCC 中端 : Gimple & Tree SSA Optimizer Gimple 是從 Generic Gimplify 演化而來  基本上就是 Generic 然後 …  被限制每個運算只能有兩個運算元 (3-Address IR)  t1 = A op B ( op is operator like +-*/ … etc )  被限制語法只能有某些控制流程  Gimple 可以被化簡成 SSA Form  可使用 -fdump-tree-<type>-<option> 來觀看其結構 Tree SSA Optimizer  100+ Passes  Loop, Scalar optimization, alias analysis …etc  Inter-procedural analysis, Inter-procedural optimization
  • 30. GCC 後端 : Register Transfer Language (RTL) b = a - 56 b = a - 56 (set (reg:SI 60 [b]) (set (reg:SI 60 [b]) (plus:SI (reg:SI 61 [a]) (plus:SI (reg:SI 61 [a]) (const_int -56 [0xffffffc8]))) (const_int -56 [0xffffffc8]))) LISP-Style Representation RTL Uses Virtual Register ( 無限多個 Register) GCC Built-in Operation and Arch-defined Operation Instruction scheduling (Pipeline scheduling) Peephole optimizations
  • 31. GCC 後端 : RTL Patten Match Engine (set (reg:SI 60 [b]) (set (reg:SI 60 [b]) MIPS.md MIPS.md (plus:SI (reg:SI 61 [a]) (plus:SI (reg:SI 61 [a]) (const_int -56 [0xffffffc8]))) (const_int -56 [0xffffffc8]))) (define_insn "*addsi3" (define_insn "*addsi3" [(set (match_operand:GPR 00 "register_operand" "=d,d") [(set (match_operand:GPR "register_operand" "=d,d") (plus:GPR (match_operand:GPR 11 "register_operand" "d,d") (plus:GPR (match_operand:GPR "register_operand" "d,d") (match_operand:GPR 22 "arith_operand" "d,Q")))] (match_operand:GPR "arith_operand" "d,Q")))] "!TARGET_MIPS16" "!TARGET_MIPS16" "@ "@ addut%0,%1,%2 addut%0,%1,%2 代表是 Register dd 代表是 Register addiut%0,%1,%2" addiut%0,%1,%2" 代表是整數 QQ 代表是整數 [(set_attr "type" "arith") [(set_attr "type" "arith") (set_attr "mode" "si")]) (set_attr "mode" "si")]) 指令的屬性 ((用於 指令的屬性 用於 pipeline scheduling) pipeline scheduling) b = a ­ 56 b = a ­ 56 指令限制 ((範例表示非 MIPS16 才適用此定義 )) 指令限制 範例表示非 MIPS16 才適用此定義 addiu $2, $3, ­56 addiu $2, $3, ­56
  • 32. GCC 內建函式 (Built-in Function) GCC 為進行優化 , 會辨認標準函式 , 若符合條件 , 即可用處理器最適合的方式來處理 strcpy() → x86 字串處理指令 無需處理格式的 printf() → puts() 三角函數 → sincos (x87 指令 ) 其他難以用 C 語言表達的指令 , 也可製造內建函 式讓使用者可以像 C 語言一般使用 (intrinsic) 如 : Intel MMX, ARM NEON, data prefetch, … etc.
  • 33. C 語言函式庫 實做: newlib, eglibc, bionic libc 標準函式庫 libc (C 語言函式庫 ) libm ( 數學函式庫 ) 非標準函式 POSIX 系統函式庫 作業系統相關函式庫 網路 , 加解密 , 字元碼 .. 等雜項 Threading Library ( 執行緒函式庫 ) Dynamic Linker ( 動態連結器 )
  • 34. 可是處理器不支援除法指令 那怎麼辦?!  那只好用減法和其他運算模擬了 GCC 某些內建的運算 ( 如除法 ), 可以對映到 Runtime Library 的一個輔助函式 libgcc: GCC low-level runtime library  用來彌補處理器不足的基本運算  32 位元整數除法  64 位元整數加減乘除  浮點運算  用來彌補語言的特性  Exception handling
  • 35. 相信你的編譯器 Linux-Kongress 2009: Source Code Optimization http://www.linux-kongress.org/2009/slides/compiler_survey_felix_von_leitner.pdf 在 x86 使一個暫存器內含值清為 0 mov $0,%eax b8 00 00 00 00 and $0,%eax 83 e0 00 sub %eax,%eax 29 c0 xor %eax,%eax 31 c0 哪道指令最好?
  • 37. Binutils – GAS (GNU Assembler) 組譯器 (Assembler) 組合語言翻成目的碼 (object file) 組譯器可以很簡單、也可很複雜  一對一翻譯 vs. 支援超多 Macro  directives 和 pseudo-instructions  範例 : MASM 的 invoke Invoke MessageBox, 0, ptr “World", ptr “Hello", 1  push 0x1 push ptr “Hello”, push prt “World”  push 0x0 call MessageBox   可根據 MessageBox 原型 (prototype) 自動修改  Assembly Language 也可以很像 C  Blackfin DSP
  • 39. Assembler: 位址處理和 Relocation 位址處理 案例:如何將 ARM 組合語言 bl printf 轉成目的碼?  就目前而言 , 組譯器不知道 printf 在執行檔 / 記憶體的位址  連結階段才會知道 printf 真正的位置 ( 靜態連結 ) Relocation Type 指導棋 ( 給 Linker 的一種位址運算 ) Linker 會依造命令做絕對值 , 做加法 ( 相對 ), 特殊運算 Dynamic Linker 也需要指導棋 其實組譯器除了翻譯指令以外 , 另外一個重要的工作就 是產生 Symbol Table 跟 Relocation Table
  • 40. Assembler: Symbol Table 和 Relocation Table bl printf bl printf ARM Assembler ARM Assembler 位址 8: 8: ebfffffe bl 0 <printf> 目的碼 ebfffffe bl 0 <printf> 位址 8: 8: R_ARM_CALL   printf R_ARM_CALL   printf 重定表格 序號 <1> <1> printf printf 符號表格 還沒有被解決 (resolve) 的位址 , 通常會先填 0
  • 41. Assembler: 更複雜的位址處理 思考一個問題 : 32 位元 RISC 的函式呼叫指令  不可能涵蓋 32 位元的空間 (opcode + oprand)  ARM BL,BLX → ±32MB 的涵蓋範圍  但 printf 可能在 32 位元中的任何位置 解法  把 printf 的位址當成 data 來保存  保守作法 : 先產生 printf 的位址到暫存器 MOV.hi $r5, printf MOV.lo $r5, printf BL $r5
  • 42. Assembler: 連結階段最佳化 思考保守作法 : 先產生 printf 的位址到暫存器 造成時間和空間的浪費 小心 printf 就在你身邊 用組譯器來達成連結階段最佳化 先假設所有的位址都是 32 位元 ( 保守作法 ) 下「若 printf 就在附近,就消除位址運算」這個指導 棋 (Relocation Type) MOV.HI $r5, printf MOV.HI $r5, printf R_HI LONGCALL R_HI LONGCALL MOV.LO $r5, printf MOV.LO $r5, printf R_LO LONGCALL R_LO LONGCALL BL printf BL printf BL BL $r5 $r5
  • 44. Binutils – collection of binary tools Binutils 的核心 : BFD BFD: Binary File Descriptor library 支援多種目的檔 (PE,ELF,COFF) 和多種處理器 文字檔 → 抽象目的檔物件 → 最終目的檔  Header  Sections, Segment  Attributes  Data 其實 GNU Binutils 就是以 BFD 為基礎來實作
  • 45. Binutils – LD (GNU Linker) 好久好久以前 , 所有的寫程式的人只能把所有的東西 寫在一個檔案中 如果程式超過 10 萬行 (Microsoft Windows NT 4.0) 寫 在一個檔案的 → 惡夢! 若要把程式寫在好幾個檔案中 , 就要有程式來進行最 後彙整的動作 , 如果需要手動 , 大家是不會想要寫程 式的 拯救整個世界的好人,就是 Linker
  • 46. Binutils – GNU Linker Linker 的工作 ( 一般靜態連結執行檔 ) 把所有目的檔彙整成執行檔 上窮碧落下黃泉 (Symbol Resolve) 一切依法處理 ( 處理 Relocation Type) TEXT TEXT DATA TEXT LINKER DATA TEXT DATA DATA
  • 47. Dynamically Linked Shared Libraries m.c a.c Translators Translators (cc1, as) (cc1,as) Shared Library Dynamically relocatable object files m.o a.o Linker (ld) $ ldd hello libc.so.6 => Partially linked /lib/ld-linux.so.2 (0x00524000) executable program libc.so (on disk) ar g vect or Loader / Dynamic Linker main( ) libc.so functions called by m.c (ld-linux.so) printf( ) and a.c are loaded, linked, and .. . . (potentially) shared among Fully linked executable processes. (in memory) Program’
  • 48. Relocatable Object Files Executable Object File system code .text 0 headers system data .data system code main() .text a() main() .text m.o int e = 7 .data more system code system data int e = 7 .data a() .text int *ep = &e int x = 15 a.o int *ep = &e .data uninitialized data .bss int x = 15 .symtab int y .bss .debug a.c int e=7; extern int e; m.c int *ep=&e, x=15, y; int main() { int r = a(); int a() { exit(0); return *ep+x+y; } }
  • 49. 每個 symbol 都賦予一個特定值,一般來說就是 memory address  Code  symbol definitions / reference  Reference  local / external Local symbol (ep) External 的 definition symbol (e) m.c a.c 的 reference int e=7; extern int e; Local symbol (e) int main() { int *ep=&e; 的 definition int r = a(); int x=15; exit(0); int y; } int a() { Local symbol External return *ep+x+y; (x, y) symbol (exit) } External 的 definition 的 reference symbol (a) Local symbol (a) Local symbol 的 reference 的 definition (x, y) 的 reference
  • 50. GCC Linker - ld m.c int e=7; Disassembly of section .text: int main() { 00000000 <main>: 00000000 <main>: 0: 55 pushl %ebp int r = a(); 1: 89 e5 movl %esp,%ebp exit(0); 3: e8 fc ff ff ff call 4 <main+0x4> } 4: R_386_PC32 a 8: 6a 00 pushl $0x0 a: e8 fc ff ff ff call b <main+0xb> Relocation Info b: R_386_PC32 exit f: 90 nop Disassembly of section .data: 00000000 <e>: 0: 07 00 00 00
  • 51. 08048530 <main>: 8048530: 55 pushl %ebp 8048531: 89 e5 movl %esp,%ebp 8048533: e8 08 00 00 00 call 8048540 <a> 8048538: 6a 00 pushl $0x0 int e=7; 804853a: e8 35 ff ff ff call 8048474 <_init+0x94> 804853f: 90 nop int main() Executable After Relocation and { 08048540 <a>: External Reference Resolution int r = a(); 8048540: 55 pushl %ebp exit(0); 8048541: 8b 15 1c a0 04 movl 0x804a01c,%edx } 8048546: 08 8048547: a1 20 a0 04 08 movl 0x804a020,%eax 804854c: 89 e5 movl %esp,%ebp 804854e: 03 02 addl (%edx),%eax 8048550: 89 ec movl %ebp,%esp Disassembly of section .data: 8048552: 03 05 d0 a3 04 addl 0x804a3d0,%eax 8048557: 08 0804a018 <e>: 8048558: 5d popl %ebp 804a018: 07 00 00 00 c3 8048559: ret extern int e; 0804a01c <ep>: int *ep=&e; 804a01c: 18 a0 04 08 int x=15; int y; int a() { 0804a020 <x>: return *ep+x+y; 804a020: 0f 00 00 00 }
  • 52. 那些 Linker 要做的事 Linker 知道什麼 :  每個 .text 與 .data 區段的長度  .text 與 .data 區段的順序 Linker 的運算 :  absolute address of each label to be jumped to (internal or external) and each piece of data being referenced
  • 53. Page size  Magic number  Virtual address memory segment   type (.o / .so / exec) Machine ELF (sections) (Executable and  byte order Linkable Format)  Segment size  … 0 ELF header  Initialized (static) data Program header table  code (required for executables)  Un-initialized (static) data .text section  Block started by symbol  Has section header but .data section occupies no space .bss section 注意: .dynsym 還保留 .symtab .rel.txt Runtime 只需要左邊欄位 .rel.data ELF header 可透過“ strip” 指令去除不 .debug Program header table 需要的 section (required for executables) Section header table (required for relocatables) .text section .data section .bss section
  • 54. ELF 與 Executable object file Process image 作業系統 0 ELF header Virtual address Program header table (required for executables) 0x080483e0 init and shared lib .text section segments .data section 0x08048494 .bss section .text segment (r/o) .symtab .rel.text 0x0804a010 .data segment .rel.data (initialized r/w) .debug 0x0804a3b0 Section header table .bss segment (required for relocatables) (un-initialized r/w) Loading ELF Binaries…
  • 55. Binutils – Gold Linker Gold = A New ELF Linker  Ian Lance Taylor (2008) 只專注於處理 ELF 格式 訴求  利用 C++ 泛型程式的優點  利用 多執行緒 進行連結  快速連結 ( 大型 C++ 專案 )
  • 56. 連結目標程式 靜態連結目的檔  不需要進行 Relocation 靜態連結執行檔  需要 解決 (Resolve) 所有的 Symbol 和 Relocation 動態連結執行檔  需要 解決 (Resolve) 所有的 Symbol 和 Relocation  Dynamic Linker 的位置  需要的動態連結函示庫  動態連結需要的資訊 (PLT, GOT …etc) 動態連結函式庫  需要 解決 (Resolve) 所有的 Symbol 和 Relocation  需要的動態連結函示庫  動態連結需要的資訊 (PLT, GOT …etc)
  • 57. 動態連結器 (Dynamic Linker) 動態連結  共用的東西不用存在好幾份  執行的時候節省記憶體  在電腦領域中,懶惰有時可得到很多好處  用到的時候才載入  版本更新的時候比較方便  僅需更新特定的 Shared Library 在 Linux 的世界 , 動態連結器是 C 函式庫的一部分  也就是說 , 每個 C 函式庫都有專屬的動態連結器  GNU/Linux → /lib/ld-linux.so (eglibc,glibc)  Android → /system/bin/linker (bionic)
  • 58. GNU/Linux 的動態連結 動態連結執行檔 , 會有連結兩次 Static Time Linking (ld, bfd-ld 或 gold-ld)  需要解決 (Resolve) 所有的 Symbol  把 External Symbol 的位址指向 stubs  PLT (procedure linkage table)  沒有把真正的程式碼和資料連結進來 Runtime Time Linking ( 動態連結器 : /lib/ld-linux.so)  假設是使用 Lazy Binding 的狀況  當 External Symbol 第一次被呼叫時 , 動態連結器會再解決 一次 (Resolve) External Symbol  動態連結器會查出真正的位址 , 並且放在快取中  GOT (Global Offset Table)  第二次呼叫的時候 , 會使用快取中的位址
  • 59. PLT 與 GOT external symbol 的位址,保存於 .text PLT (procedure linkage table) 中        ....        call PLT[n] 相對應的位址 .... .plt: 第二次呼叫時,會 PLT[n]: 使用快取中的位址        jmp     *GOT[n]   PLT_resolv[n]:        push 該項目的 Index     jmp 到 Resolver 實做 external symbol 首次 Resolver 實做 :        pushl GOT[1] 被呼叫時 , 動態連結器        jmp *GOT[2] 會 resolve ,查出真正 的位址 , 並放在快取中 .got:   ...   GOT[1] : 識別動態函式庫的資訊   GOT[2] : dl_runtime_resolve :   GOT[n] : PLT_resolv[n] ( 原本函式的位址 )
  • 60. Relocation: 與平台相關的實做 glibc elf/dynamic-link.h /* This can't just be an inline function because GCC is too dumb    to inline functions containing inlines themselves.  */ # define ELF_DYNAMIC_RELOCATE(map, lazy, consider_profile)    do {                                                                             int edr_lazy = elf_machine_runtime_setup ((map), (lazy),                                                                 (consider_profile));                 ELF_DYNAMIC_DO_REL ((map), edr_lazy);                                          ELF_DYNAMIC_DO_RELA ((map), edr_lazy);                                       } while (0) glibc sysdeps/i386/dl-machine.h /* Set up the loaded object described by L so its unrelocated PLT    entries will jump to the on­demand fixup code in dl­runtime.c.   */ static inline int __attribute__ ((unused, always_inline)) elf_machine_runtime_setup (struct link_map *l, int lazy, int  profile) {  :   got[1] = (Elf32_Addr) l;  /* Identify this shared object.  */    :   got[2] = (Elf32_Addr) &_dl_runtime_resolve;    : ELF resolver }
  • 61. 動態連結的美麗與哀愁 位址無關程式碼 (PIC, Position-independent code) 動態連結的函式在被載入時,才知道自己的位址 為避免無謂的重新定址,動態連結函示庫會使用 PIC 所有全域的位址都以 BASE + OFFSET 型式存在 使用 PIC 的時候 , 效率會降低 延遲載入 大部分的狀況是好處大於壞處 可是會影響程式的效能 Prelink 技術用以解決載入時間較長的問題  甚至可用於 Linux Kernel Module  http://elinux.org/images/8/89/LKM_Preresolver_ELC-E_2010.pdf
  • 62. 總結 微言大義 Hello World 程式啟動流程 Hello World 程式編譯流程 Compiler Driver 三大步驟 五大階段 , 三大法門 編譯 , 組譯 , 連結
  • 63. 參考資料 Loader and Linker, John R. Levine 2000 程序員的自我修養 – 連結、載入與程式庫 LLVM: A Compilation Framework for Lifelong Program Analysis & Transformation http://llvm.org/pubs/2004-01-30-CGO-LLVM.html GCC, the GNU Compiler Collection http://gcc.gnu.org/ GNU Binutils http://www.gnu.org/software/binutils/ Embedded GLIBC http://www.eglibc.org/home
