機械学習を用いたパターンロック認証の強化手法
- 1.
- 2. 目次 • 研究背景 • 前提知識 •パターン画像の収集 • 実験内容 • 実験結果 • 分析 • 結論
- 3.
- 4. パターンロック認証 • Android で用いられて いるユーザ認証 •4~9点を通る一筆書き のパターンを設定する 4
- 5. パターンロック認証の問題点 • 指紋跡によるパターンの漏洩 • 背後の人間による覗き見耐性の低さ •3文字パスワード*より少ないパターンの総数 3文字パスワード: 830,583通り パターンの総数 : 389,112通り *ASCII printable charactor から空白文字を除いた94文字で構成された3文字のパスワード 5
- 6. 強化手法の提案 1. Android アプリによりパターンロック認証時の 筆跡を収集 2.Convolutional Neural Network で筆跡画像を学習 3. 筆跡画像によりユーザを判別して認証の補助 とする 6
- 7.
- 8. (Artificial) Neural Network •脳の神経細胞 (neuron) の働きを参考に考案され た機械学習の手法の一種 8
- 9. Deep Learning • DeepNeural Network • 中間層が 2 層以上 Neural Network • 多層になるほど Backpropagation により誤差が 伝播されにくくなり過学習が起こる • 様々な対策が施されている (Dropout など) 9
- 10. Convolutional Neural Network •脳の視覚野の働きを参考に考案された ニューラルネットワーク • 畳み込みとプーリングを行う • 特徴量を自動的に取得する 10
- 11.
- 12. Adam • 2015年に発表 • 確率的勾配降下法の一種 •AdaGrad + RMSProp • 収束が速い • 推奨パラメータが論文に記載 12
- 13. Rectified Liner Units(ReLU) • 中間層に最適とされる活性化関数 13
- 14. Softmax • 活性化関数の一種 • Sigmoidの多クラス拡張 14
- 15. LeNet • LeNet-5 [LeCun,1998] • 畳み込み、プーリング 交互に2回適用 • 全結合 Softmax 15
- 16.
- 17. パターン画像の収集 • delight.im* のパターンリストを利用 •5~8 点を結ぶパターンの内 100 個 • 無作為に選定 delight.im*: https://github.com/delight-im/AndroidPatternLock 17
- 18. パターン画像の収集 • Android アプリケーション •100 パターンをシャッフル して表示 • 筆跡画像をサーバへ送信 18
- 19. パターン画像の収集 • 画像収集用 Server-side アプリケーション •筆跡画像とその生データ を無劣化で保存 • Google Compute Engine で運用 19
- 20. パターン画像の収集 • 100 人以上の協力者 •1 万件以上の筆跡画像 20 ※太さには筆記速度が 反映されている
- 21.
- 22. TensorFlow • 機械学習のライブラリ • Googleが開発 • CUDA, cuDNN が利用可能 • Python と C++ から利用可能 • Android でも動作 22
- 23.

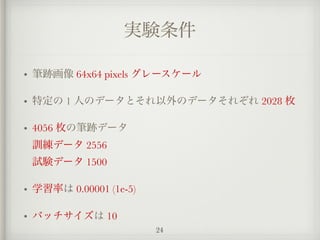

- 24. 実験条件 • 筆跡画像 64x64pixels グレースケール • 特定の 1 人のデータとそれ以外のデータそれぞれ 2028 枚 • 4056 枚の筆跡データ 訓練データ 2556 試験データ 1500 • 学習率は 0.00001 (1e-5) • バッチサイズは 10 24
- 25.
- 26. 実験結果 • 試験データに対する正答率 (accuracy): 86% 26
- 27.
- 28.
- 29.
- 30. 分析 • 本人と他人を含めて 86%の精度 • 本人、他人それぞれ何%の精度で判別出来るか 分析する 30
- 31. 実験条件 • 訓練データの本人と他人のデータ比率を 変えて学習 • 筆跡データ 訓練データ4000~6000枚 試験データ 732枚 • その他の条件は先程と同様 31
- 32. 正答率の内訳 • 訓練データ 4000枚 (本人 2000 枚, 他人 2000 枚) • 試験データに対する正答率 (accuracy) : 85% パターン数 正答数 正答率 本人 366 330 0.9016 他人 366 291 0.7951 32
- 33. 正答率の内訳 • 訓練データ 5000枚 (本人 2000 枚, 他人 3000 枚) • 試験データに対する正答率 (accuracy) : 86% パターン数 正答数 正答率 本人 366 310 0.8470 他人 366 318 0.8689 33
- 34. 正答率の内訳 • 訓練データ 6000枚 (本人 2000 枚, 他人 4000 枚) • 試験データに対する正答率 (accuracy) : 87% パターン数 正答数 正答率 本人 366 301 0.8224 他人 366 337 0.9208 34
- 35.
- 36.
- 37. 課題 • 端末の物理的な大きさ • 持ち方 •認証時の指 これらが変わった場合にも筆跡の癖を 正しく判別できるのか検証が必要 37
- 38.
- 39.
- 40. 参考文献 • DEF CON23: Tell me who you are and I will tell you your lock screen pattern https://blog.kaspersky.com/lock-screen-patterns- predictability/9528/ • 君塚悠, 岡本剛, パスワード認証とパターン認証 の安全性に関する比較評価 • 石黑司, 福島和英, 清本晋作, 三宅優, モバイル端 末のロック解除向けパターン認証の安全性評価 40
- 41. 付録 研究に際して筆者が書いた全てのコードは GitHub 上で MITLicense の下に公開する • 研究環境の構築: https://github.com/ww24/docker-deep-learning • データ収集用サーバ: https://github.com/ww24/kis • データ収集用アプリ: https://github.com/ww24/pattern • 学習テスト用コード: https://github.com/ww24/train-patterns 41
- 42.
