1. ‫ترتیبی‬ ‫مدار‬ ‫طراحی‬
‫امتحانی‬ ‫سوال‬ ‫نمونه‬
‫داش‬ ‫ترتیبی‬ ‫های‬ ‫مدار‬ ‫مباحث‬ ‫بر‬ ‫مروری‬ ،‫آموزش‬ ‫این‬ ‫مشاهده‬ ‫از‬ ‫قبل‬ ‫شود‬ ‫می‬ ‫پیشنهاد‬‫ته‬
‫باشید‬.‫ش‬ ‫مطرح‬ ‫مباحث‬ ‫بر‬ ‫مناسبی‬ ‫تسلط‬ ‫شما‬ ،‫سوال‬ ‫این‬ ‫حل‬ ‫از‬ ‫پس‬ ‫رود‬ ‫می‬ ‫انتظار‬‫این‬ ‫در‬ ‫ده‬
‫کنید‬ ‫پیدا‬ ‫آموزش‬.
‫توصیه‬ ‫خط‬:

2. ‫کوه‬ ‫کنیود‬ ‫طراحوی‬ ‫موور‬ ‫نوع‬ ‫از‬ ‫رشته‬ ‫تشخیص‬ ‫ماشین‬ ‫یک‬‫کوه‬ ‫هنگوامی‬‫تووایی‬0110‫ورودی‬ ‫در‬ ‫را‬A
،‫کند‬ ‫می‬ ‫مشاهده‬1‫خروجی‬ ‫عنوان‬ ‫به‬ ‫را‬w‫گرداند‬ ‫باز‬.‫نوع‬ ‫فالپ‬ ‫فلیپ‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫را‬ ‫مدار‬ ‫این‬D
‫کنید‬ ‫طراحی‬ ‫همزمان‬ ‫غیر‬ ‫نشانی‬ ‫باز‬ ‫ورودی‬ ‫و‬.‫طراحوی‬ ‫از‬ ‫پوس‬ ‫همچنین‬،‫مودار‬‫را‬ ‫اهمیوا‬ ‫بوی‬ ‫حوات‬
‫دهید‬ ‫نشان‬ ‫حایا‬ ‫دیاگرام‬ ‫در‬ ‫را‬ ‫آنها‬ ‫و‬ ‫کرده‬ ‫پیدا‬.

3. ‫تووایی‬ ‫کوه‬ ‫هنگوامی‬ ‫کوه‬ ‫کنیود‬ ‫طراحوی‬ ‫موور‬ ‫نوع‬ ‫از‬ ‫رشته‬ ‫تشخیص‬ ‫ماشین‬ ‫یک‬0110‫ورودی‬ ‫در‬ ‫را‬A
،‫کند‬ ‫می‬ ‫مشاهده‬1‫خروجی‬ ‫عنوان‬ ‫به‬ ‫را‬w‫گرداند‬ ‫باز‬.‫نوع‬ ‫فالپ‬ ‫فلیپ‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫را‬ ‫مدار‬ ‫این‬D
‫کنید‬ ‫طراحی‬ ‫همزمان‬ ‫غیر‬ ‫نشانی‬ ‫باز‬ ‫ورودی‬ ‫و‬.‫را‬ ‫اهمیوا‬ ‫بوی‬ ‫حوات‬ ،‫مودار‬ ‫طراحوی‬ ‫از‬ ‫پوس‬ ‫همچنین‬
‫دهید‬ ‫نشان‬ ‫حایا‬ ‫دیاگرام‬ ‫در‬ ‫را‬ ‫آنها‬ ‫و‬ ‫کرده‬ ‫پیدا‬.
:‫ورودی‬
:‫خروجی‬

4. ‫تووایی‬ ‫کوه‬ ‫هنگوامی‬ ‫کوه‬ ‫کنیود‬ ‫طراحوی‬ ‫موور‬ ‫نوع‬ ‫از‬ ‫رشته‬ ‫تشخیص‬ ‫ماشین‬ ‫یک‬0110‫ورودی‬ ‫در‬ ‫را‬A
،‫کند‬ ‫می‬ ‫مشاهده‬1‫خروجی‬ ‫عنوان‬ ‫به‬ ‫را‬w‫گرداند‬ ‫باز‬.‫نوع‬ ‫فالپ‬ ‫فلیپ‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫را‬ ‫مدار‬ ‫این‬D
‫کنید‬ ‫طراحی‬ ‫همزمان‬ ‫غیر‬ ‫نشانی‬ ‫باز‬ ‫ورودی‬ ‫و‬.‫را‬ ‫اهمیوا‬ ‫بوی‬ ‫حوات‬ ،‫مودار‬ ‫طراحوی‬ ‫از‬ ‫پوس‬ ‫همچنین‬
‫دهید‬ ‫نشان‬ ‫حایا‬ ‫دیاگرام‬ ‫در‬ ‫را‬ ‫آنها‬ ‫و‬ ‫کرده‬ ‫پیدا‬.
:‫ورودی‬
:‫خروجی‬

5. ‫در‬‫پرداخت‬ ‫خواهیم‬ ‫ترتیبی‬ ‫مدارهای‬ ‫طراحی‬ ‫مبحث‬ ‫از‬ ‫امتحانی‬ ‫سؤال‬ ‫نمونه‬ ‫یک‬ ‫حل‬ ‫به‬ ‫آموزشی‬ ‫ویدئوی‬ ‫این‬.‫شو‬ ‫می‬ ‫پیشنهاد‬‫قبل‬ ‫د‬
‫باشید‬ ‫داشته‬ ‫ترتیبی‬ ‫مدارهای‬ ‫مباحث‬ ‫بر‬ ‫مروری‬ ،‫آموزش‬ ‫این‬ ‫مشاهده‬ ‫از‬.‫من‬ ‫تسلط‬ ‫شما‬ ،‫سوال‬ ‫این‬ ‫حل‬ ‫از‬ ‫پس‬ ‫رود‬ ‫می‬ ‫انتظار‬‫بر‬ ‫اسبی‬
‫کنید‬ ‫پیدا‬ ‫آموزش‬ ‫این‬ ‫در‬ ‫شده‬ ‫مطرح‬ ‫مباحث‬.

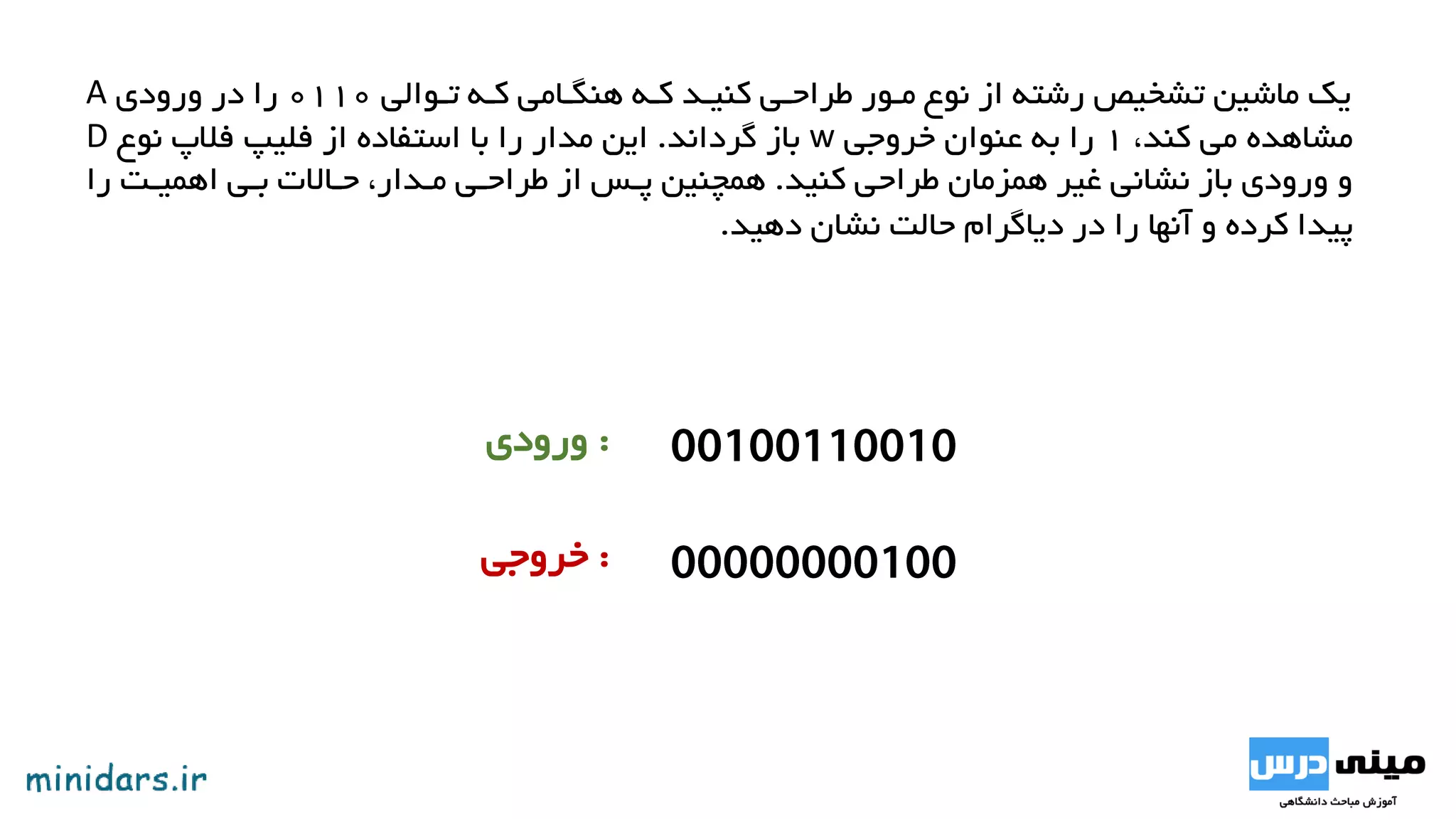

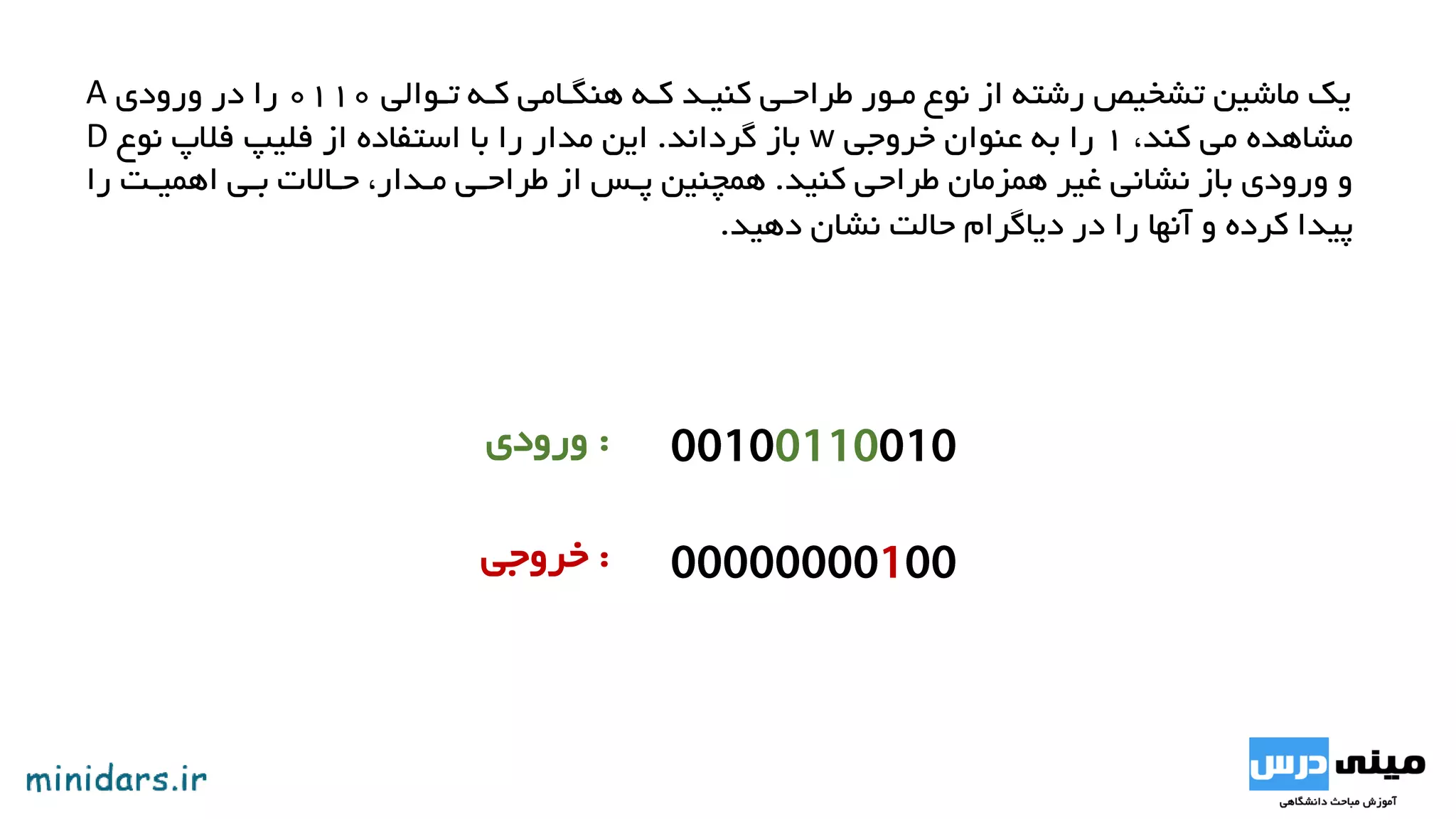

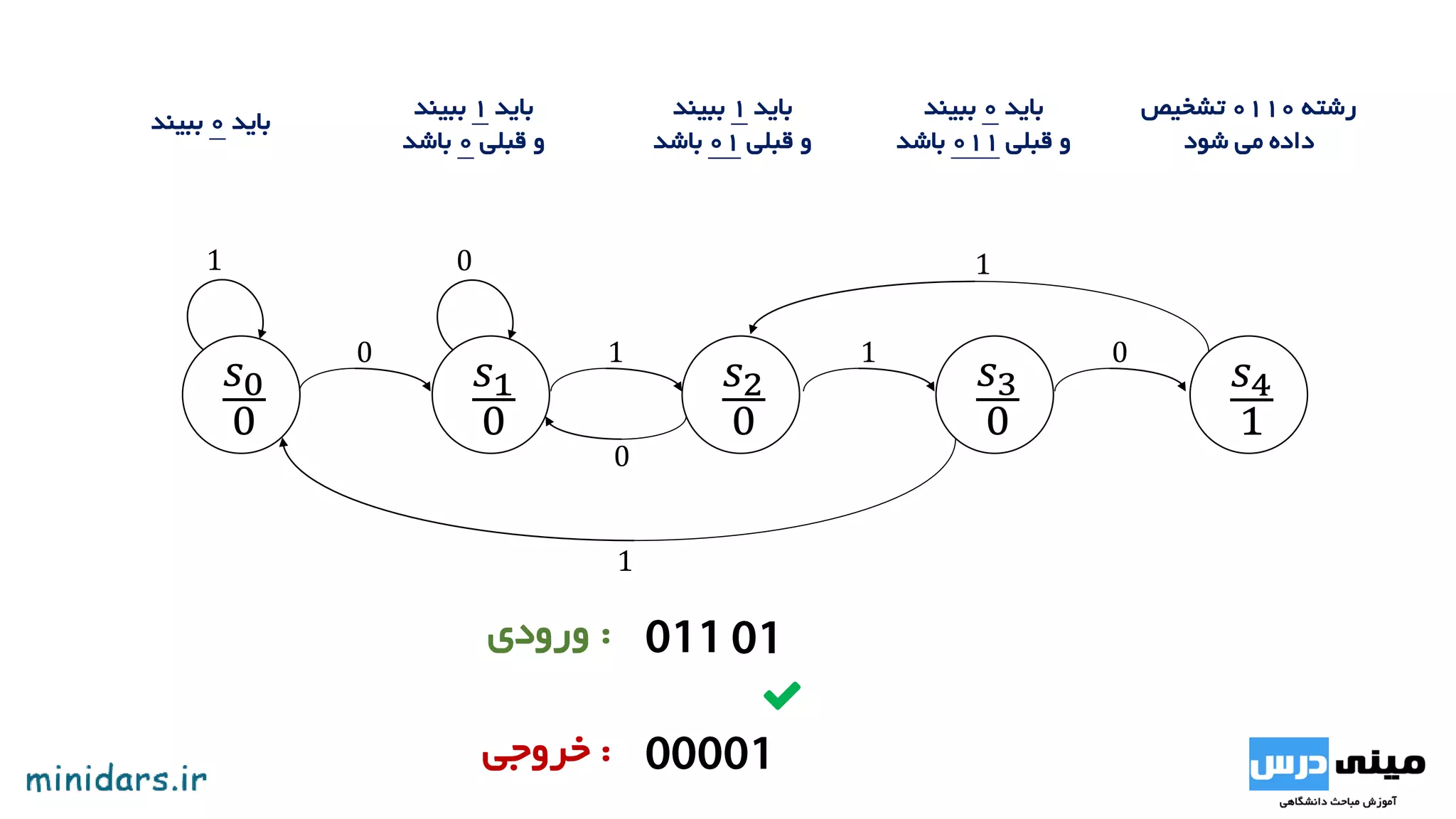

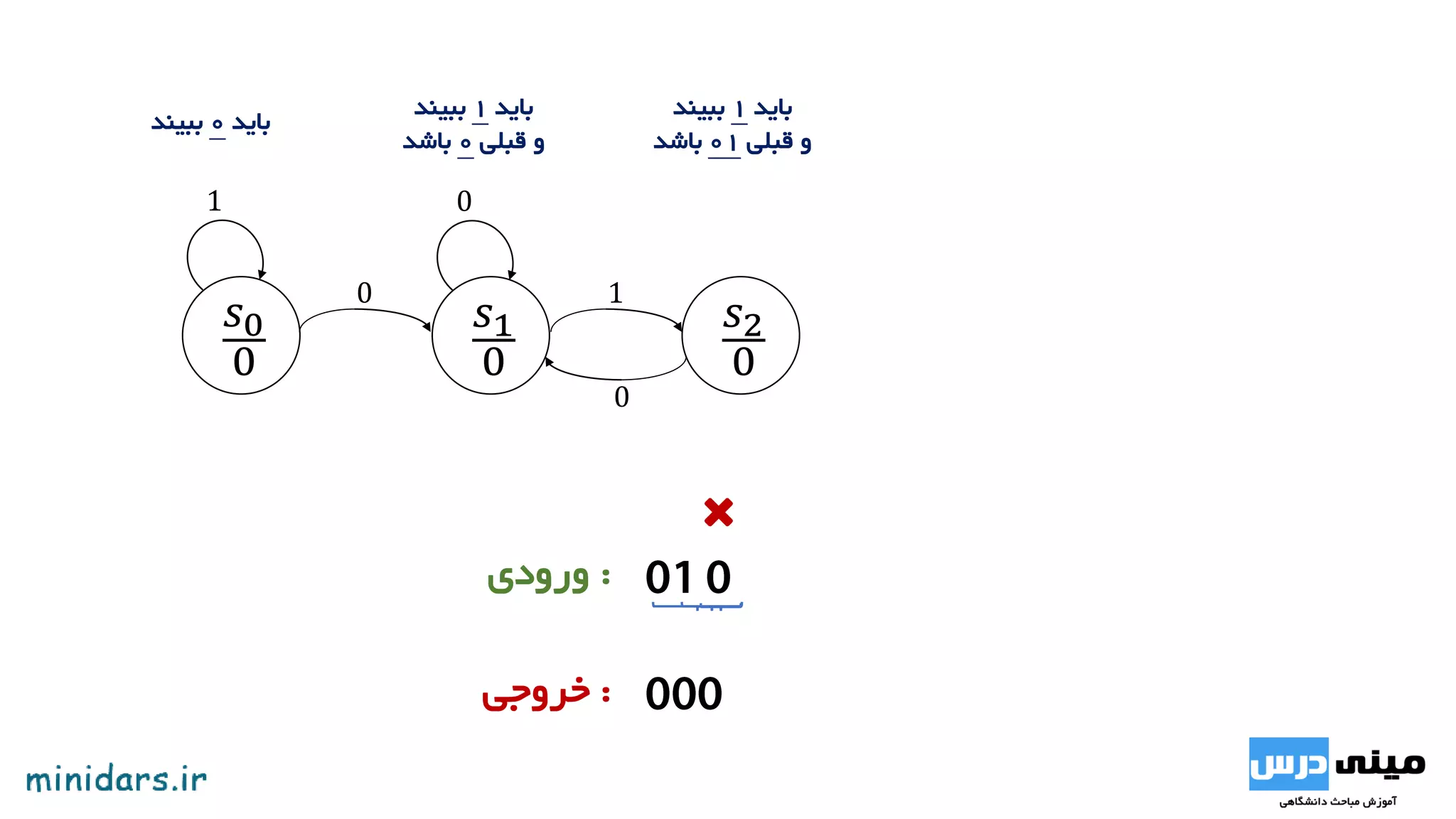

‫است‬ ‫قرار‬ ‫این‬ ‫از‬ ‫سوال‬ ‫صورت‬:‫توالی‬ ‫که‬ ‫هنگامی‬ ‫که‬ ‫کنید‬ ‫طراحی‬ ‫مور‬ ‫نوع‬ ‫از‬ ‫رشته‬ ‫تشخیص‬ ‫ماشین‬ ‫یک‬0110‫ورودی‬ ‫در‬ ‫را‬
A،‫کند‬ ‫می‬ ‫مشاهده‬1‫خروجی‬ ‫عنوان‬ ‫به‬ ‫را‬w‫گرداند‬ ‫باز‬.‫نوع‬ ‫فالپ‬ ‫فلیپ‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫را‬ ‫مدار‬ ‫این‬D‫غیر‬ ‫نشانی‬ ‫باز‬ ‫ورودی‬ ‫و‬
‫کنید‬ ‫طراحی‬ ‫همزمان‬.‫دهید‬ ‫نشان‬ ‫حالت‬ ‫دیاگرام‬ ‫در‬ ‫را‬ ‫آنها‬ ‫و‬ ‫کرده‬ ‫پیدا‬ ‫را‬ ‫اهمیت‬ ‫بی‬ ‫حاالت‬ ،‫مدار‬ ‫طراحی‬ ‫از‬ ‫پس‬ ‫همچنین‬.
‫مشاهده‬ ‫آموزش‬ ‫این‬ ‫در‬ ‫نهایی‬ ‫حل‬ ‫راه‬ ‫و‬ ‫حل‬ ‫مراحل‬ ‫سپس‬ ‫و‬ ‫کرده‬ ‫حل‬ ‫را‬ ‫سوال‬ ‫ابتدا‬ ،‫سوال‬ ‫جواب‬ ‫مشاهده‬ ‫از‬ ‫قبل‬ ‫شود‬ ‫می‬ ‫پیشنهاد‬
‫شود‬.‫شد‬ ‫خواهد‬ ‫تولید‬ ‫زیر‬ ‫خروجی‬ ،‫رو‬ ‫به‬ ‫رو‬ ‫ورودی‬ ‫مشاهده‬ ‫با‬ ،‫مثال‬ ‫عنوان‬ ‫به‬.‫که‬ ‫هنگامی‬ ‫خروجی‬ ‫است‬ ‫مشخص‬ ‫که‬ ‫همانطور‬
‫دنباله‬ ‫ورودی‬ ‫در‬0110،‫شود‬ ‫ظاهر‬1‫بود‬ ‫خواهد‬ ‫صفر‬ ‫موارد‬ ‫بقیه‬ ‫در‬ ‫و‬ ‫شود‬ ‫می‬.

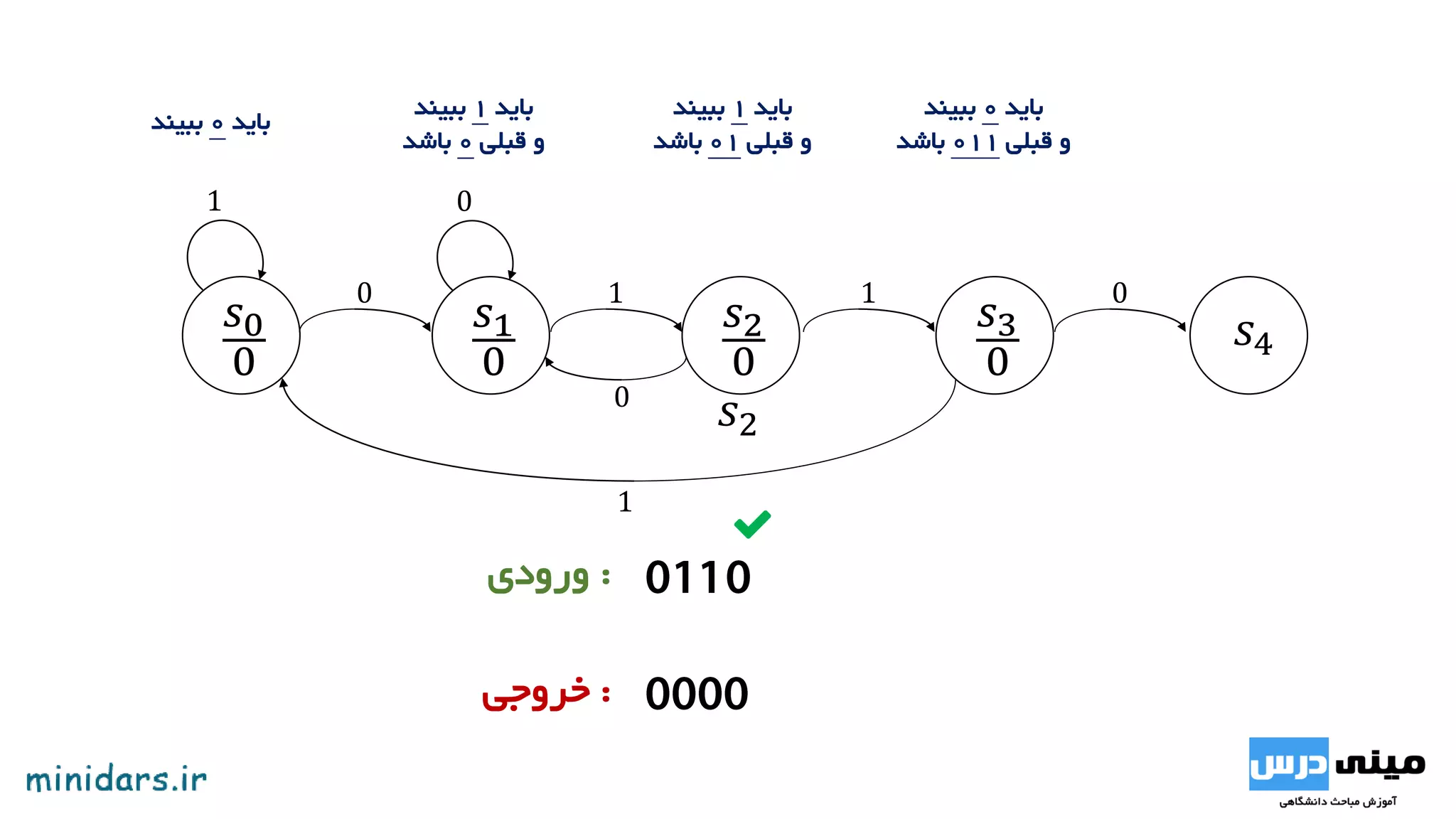

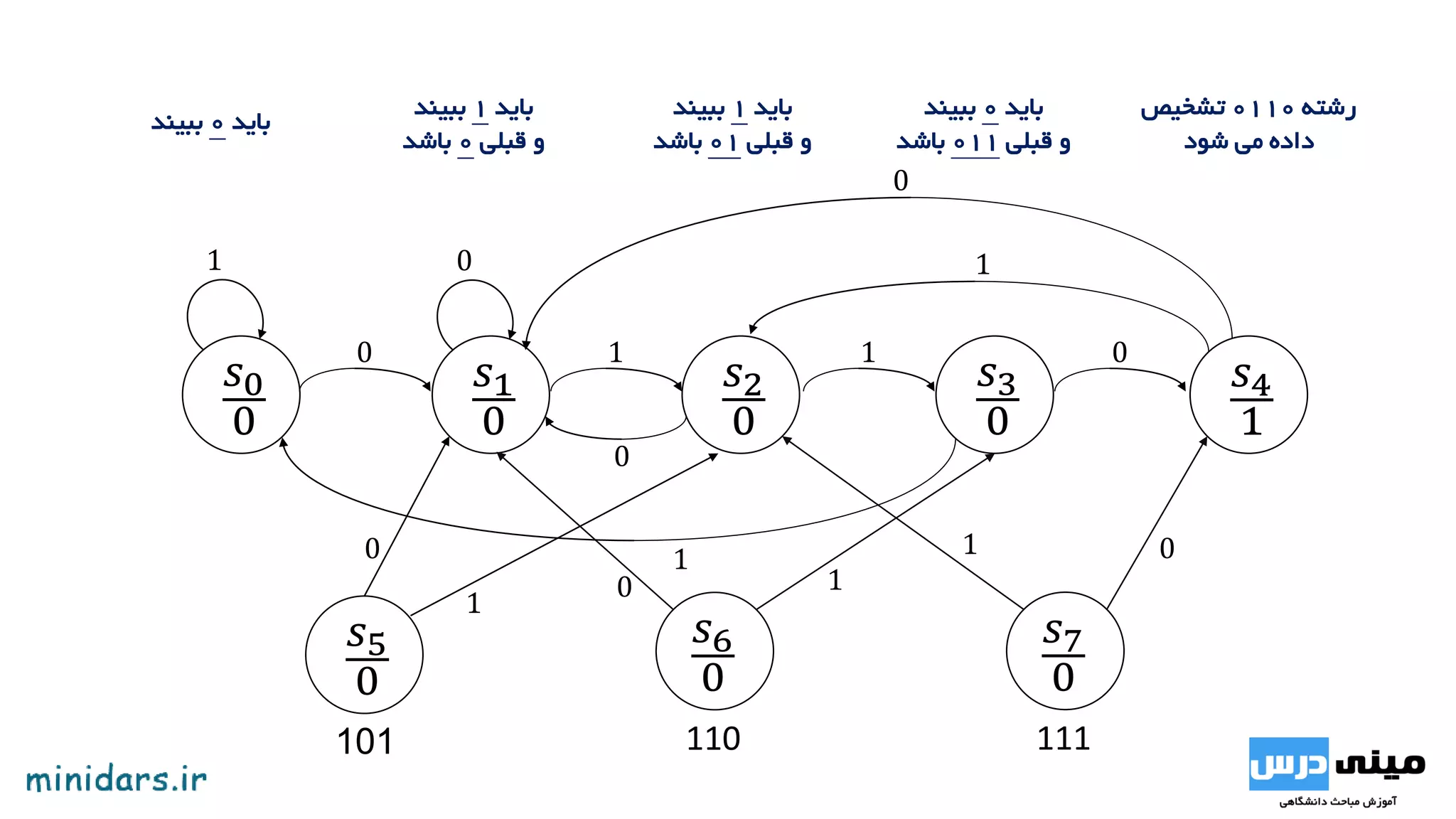

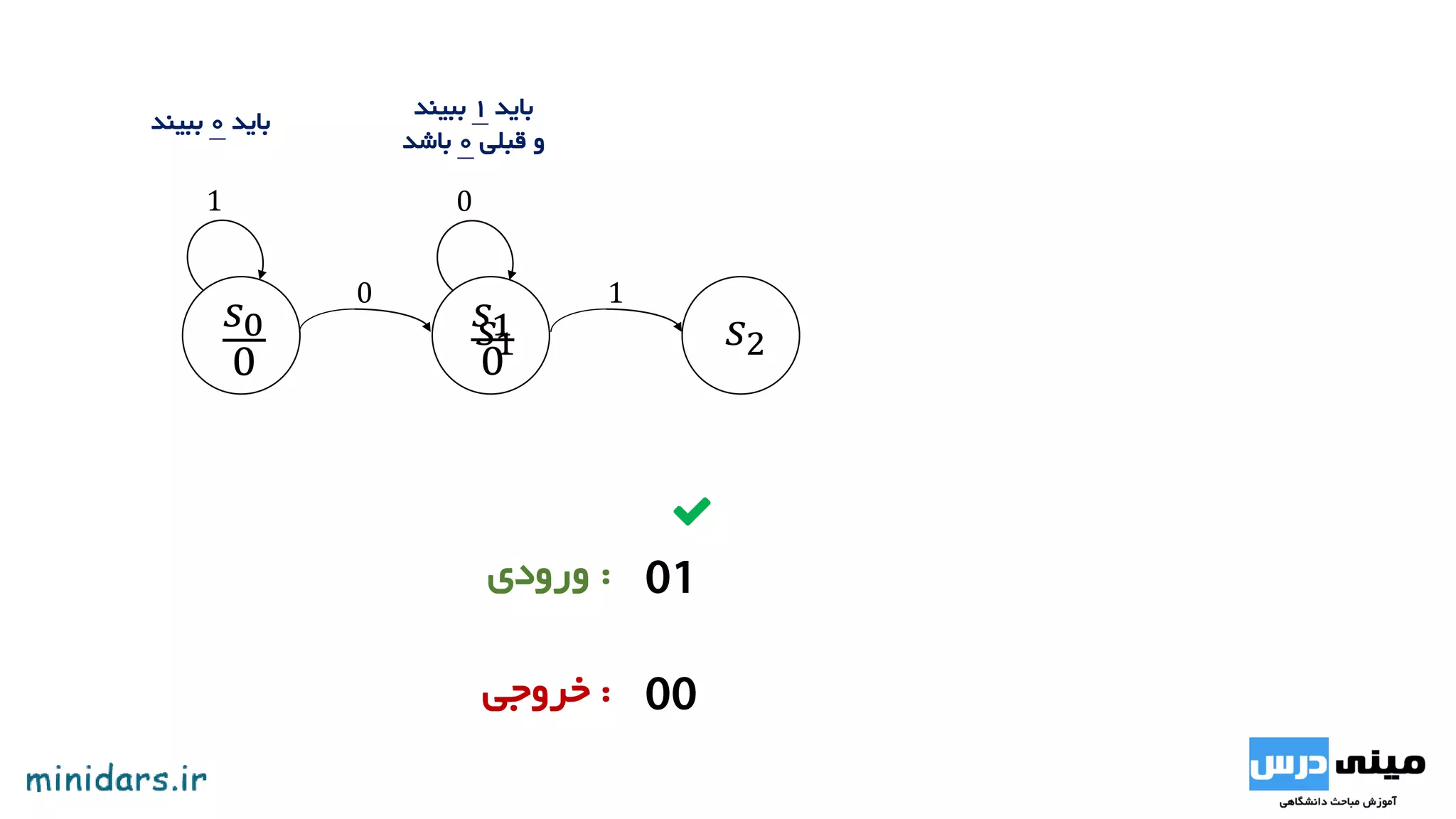

‫کنیم‬ ‫می‬ ‫رسم‬ ‫را‬ ‫مسئله‬ ‫حالت‬ ‫دیاگرام‬ ‫ابتدا‬ ‫سوال‬ ‫حل‬ ‫جهت‬.‫مرحله‬ ‫اولین‬s0‫این‬ ‫در‬ ،‫درخواستی‬ ‫رشته‬ ‫ماهیت‬ ‫به‬ ‫توجه‬ ‫با‬ ‫که‬ ‫است‬

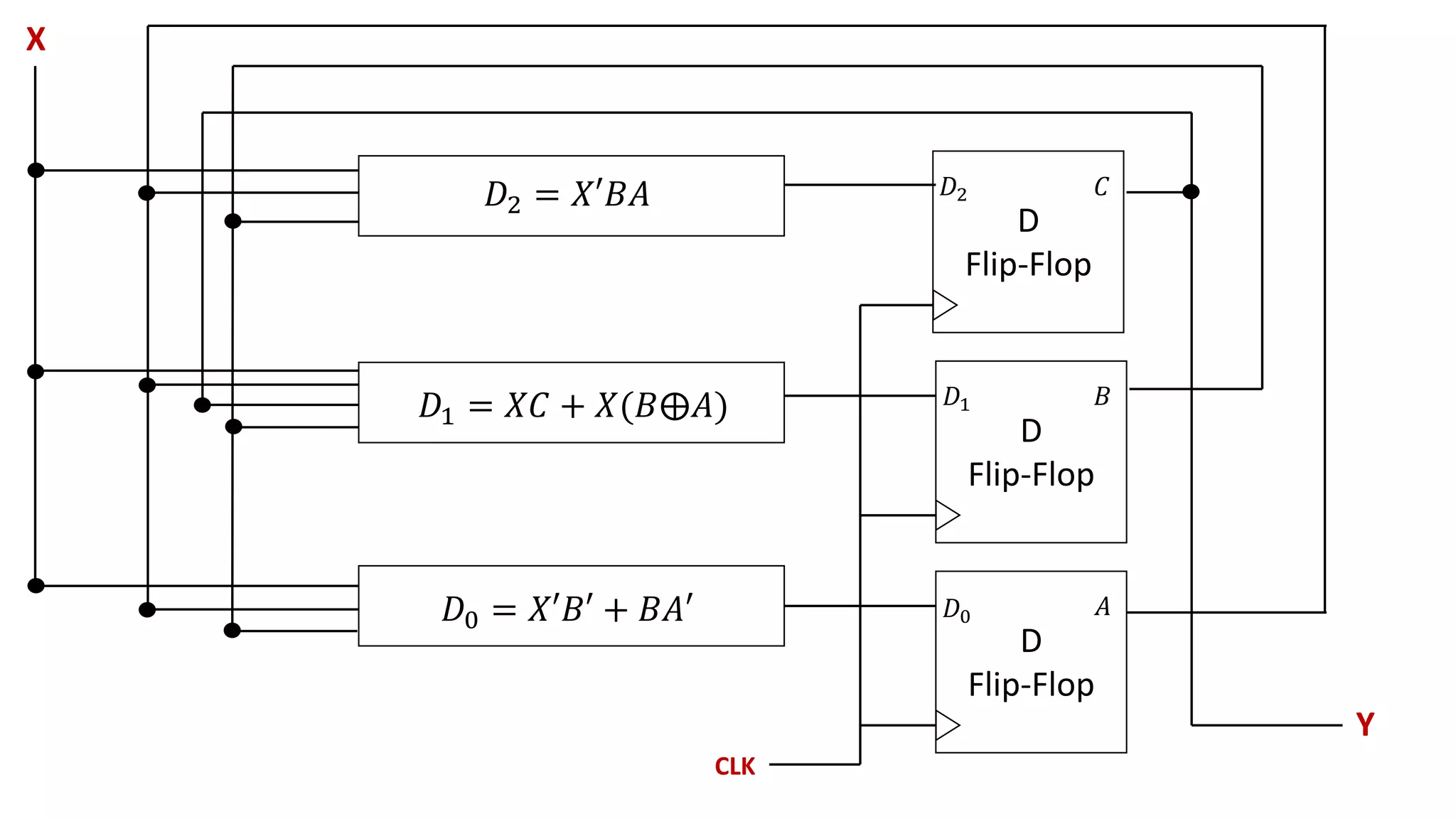

‫باید‬ ‫مرحله‬0‫اگر‬ ‫و‬ ‫برویم‬ ‫بعدی‬ ‫مرحله‬ ‫به‬ ‫بتوانیم‬ ‫تا‬ ‫شود‬ ‫مشاهده‬ ‫ورودی‬ ‫در‬1‫مشاهده‬ ‫صفر‬ ‫که‬ ‫مادامی‬ ،‫شد‬ ‫مشاهده‬ ‫ورودی‬ ‫در‬
‫ر‬ ‫خواهیم‬ ‫بعدی‬ ‫مرحله‬ ‫به‬ ،‫شود‬ ‫مشاهده‬ ‫ورودی‬ ‫در‬ ‫صفر‬ ‫که‬ ‫صورتی‬ ‫در‬ ‫شد‬ ‫گفته‬ ‫که‬ ‫همانطور‬ ‫و‬ ،‫مانیم‬ ‫می‬ ‫مرحله‬ ‫این‬ ‫در‬ ،‫شود‬‫فت‬.
‫مرحله‬ ‫این‬ ‫در‬ ‫نظر‬ ‫مورد‬ ‫رشته‬ ‫اینکه‬ ‫به‬ ‫توجه‬ ‫با‬ ‫و‬ ‫نیست‬ ‫ورودی‬ ‫به‬ ‫وابسته‬ ‫مور‬ ‫ماشین‬ ‫مراحل‬ ‫خروجی‬ ‫دانیم‬ ‫می‬ ‫که‬ ‫همانطور‬‫دیده‬
‫خروجی‬ ‫پس‬ ،‫شود‬ ‫نمی‬s0‫بود‬ ‫خواهد‬ ‫صفر‬ ‫با‬ ‫برابر‬.‫ورودی‬ ‫در‬ ‫باید‬ ،‫بعد‬ ‫مرحله‬ ‫در‬1‫قبل‬ ‫که‬ ‫بدانیم‬ ‫که‬ ‫شرطی‬ ‫به‬ ‫و‬ ‫شود‬ ‫مشاهده‬
‫آن‬ ‫از‬0‫است‬ ‫شده‬ ‫دیده‬ ‫ورودی‬ ‫در‬.‫ماند‬ ‫خواهیم‬ ‫باقی‬ ‫مرحله‬ ‫همین‬ ‫در‬ ‫شود‬ ‫دیده‬ ‫صفر‬ ‫ورودی‬ ‫در‬ ‫اگر‬ ‫پس‬.
‫که‬ ‫صورتی‬ ‫در‬ ‫و‬1‫دنب‬ ‫هم‬ ‫مرحله‬ ‫این‬ ‫در‬ ‫اینکه‬ ‫بخاطر‬ ،‫شد‬ ‫گفته‬ ‫قبال‬ ‫که‬ ‫همانطور‬ ‫و‬ ‫رفت‬ ‫خواهیم‬ ‫بعدی‬ ‫مرحله‬ ‫به‬ ،‫شود‬ ‫مشاهده‬‫اله‬
‫بود‬ ‫خواهد‬ ‫صفر‬ ‫نیز‬ ‫مرحله‬ ‫این‬ ‫خروجی‬ ،‫شود‬ ‫نمی‬ ‫دیده‬ ‫موردنظر‬.
‫مرحله‬ ‫در‬s2‫باید‬ ‫بعد‬ ‫مرحله‬ ‫به‬ ‫رفتن‬ ‫برای‬ ،‫نیز‬1‫رفت‬ ‫ای‬ ‫مرحله‬ ‫به‬ ‫باید‬ ،‫شود‬ ‫دیده‬ ‫صفر‬ ‫که‬ ‫صورتی‬ ‫در‬ ‫اما‬ ‫شود‬ ‫دیده‬ ‫ورودی‬ ‫در‬
‫مرحله‬ ‫آن‬ ‫در‬ ‫لحظه‬ ‫آن‬ ‫تا‬ ‫شده‬ ‫دیده‬ ‫ورودی‬ ‫رود‬ ‫می‬ ‫انتظار‬ ‫که‬0‫یا‬10‫یا‬ ‫و‬010‫باشد‬.‫در‬ ‫شود‬ ‫می‬ ‫مشاهده‬ ‫دیاگرام‬ ‫در‬ ‫که‬ ‫همانطور‬
‫حالت‬s1‫که‬ ‫داریم‬ ‫انتظار‬ ‫ما‬1‫حالت‬ ‫در‬ ‫صفر‬ ‫دیدن‬ ‫با‬ ‫توانیم‬ ‫می‬ ‫پس‬ ،‫باشد‬ ‫صفر‬ ‫قبلی‬ ‫حالت‬ ‫که‬ ‫شرطی‬ ‫به‬ ‫ببینیم‬s2‫حالت‬ ‫به‬s1
‫دیدن‬ ‫با‬ ‫مرحله‬ ‫این‬ ‫در‬ ،‫شد‬ ‫گفته‬ ‫که‬ ‫همانطور‬ ‫و‬ ‫برویم‬1‫رفت‬ ‫خواهیم‬ ‫بعد‬ ‫مرحله‬ ‫به‬ ‫ورودی‬ ‫در‬.‫مانند‬ ‫به‬ ‫نیز‬ ‫مرحله‬ ‫این‬ ‫خروجی‬
‫بود‬ ‫خواهد‬ ‫صفر‬ ‫قبل‬ ‫مراحل‬.
‫حالت‬ ‫به‬ ‫که‬ ‫هنگامی‬s3‫دنباله‬ ‫بایست‬ ‫می‬ ‫رسیم‬ ‫می‬011‫آخرین‬ ‫که‬ ‫داریم‬ ‫انتظار‬ ‫مرحله‬ ‫این‬ ‫در‬ ‫ما‬ ‫و‬ ‫باشد‬ ‫شده‬ ‫دیده‬ ‫ورودی‬ ‫در‬
‫صورت‬ ‫در‬ ‫و‬ ‫برود‬ ‫بعد‬ ‫مرحله‬ ‫به‬ ‫بتواند‬ ‫حالت‬ ‫دیاگرام‬ ‫تا‬ ‫دهیم‬ ‫تشخیص‬ ‫خروجی‬ ‫در‬ ‫را‬ ‫صفر‬ ‫یعنی‬ ‫نظر‬ ‫مورد‬ ‫دنباله‬ ‫ورودی‬‫در‬ ‫که‬ ‫ی‬
‫ورودی‬1‫دنباله‬ ‫رود‬ ‫می‬ ‫انتظار‬ ‫مرحله‬ ‫آن‬ ‫در‬ ‫که‬ ‫برویم‬ ‫ای‬ ‫مرحله‬ ‫به‬ ‫بایست‬ ‫می‬ ‫دهیم‬ ‫تشخیص‬ ‫را‬1‫یا‬11‫یا‬111‫یا‬ ‫و‬0111‫در‬
‫باشد‬ ‫شده‬ ‫دیده‬ ‫ورودی‬.‫ش‬ ‫نمی‬ ‫داده‬ ‫تشخیص‬ ‫ای‬ ‫دنباله‬ ‫چنین‬ ‫مرحله‬ ‫هیچ‬ ‫در‬ ‫که‬ ‫شویم‬ ‫می‬ ‫متوجه‬ ‫حالت‬ ‫دیاگرام‬ ‫به‬ ‫نگاهی‬ ‫با‬،‫ود‬
‫دیدن‬ ‫با‬ ‫بنابراین‬1‫حالت‬ ‫در‬s3‫حالت‬ ‫به‬ ‫بایست‬ ‫می‬s0‫برگردیم‬ ،‫است‬ ‫نظر‬ ‫مورد‬ ‫دنباله‬ ‫تشخیص‬ ‫ابتدایی‬ ‫حالت‬ ‫که‬.
‫دیدن‬ ‫با‬ ‫و‬0‫حالت‬ ‫در‬s3‫برویم‬ ‫بعدی‬ ‫حالت‬ ‫به‬ ‫توانیم‬ ‫می‬.‫حالت‬ ‫خروجی‬ ‫دلیل‬ ‫این‬ ‫به‬s3‫انتظار‬ ‫ما‬ ‫حالت‬ ‫این‬ ‫در‬ ‫که‬ ‫باشد‬ ‫می‬ ‫صفر‬
‫دنباله‬ ‫دیدن‬011‫مراحل‬ ‫در‬ ‫که‬s0‫تا‬s2‫شود‬ ‫می‬ ‫داده‬ ‫تشخیص‬ ‫بعدی‬ ‫حالت‬ ‫در‬ ‫اصلی‬ ‫دنباله‬ ‫و‬ ‫داریم‬ ‫را‬ ‫اند‬ ‫شده‬ ‫داده‬ ‫تشخیص‬.‫به‬
‫حالت‬ ‫در‬ ‫نهایت‬ ‫در‬ ‫و‬ ‫شد‬ ‫خواهد‬ ‫داده‬ ‫تشخیص‬ ‫قبل‬ ‫مراحل‬ ‫در‬ ‫شده‬ ‫دیده‬ ‫های‬ ‫ورودی‬ ‫از‬ ‫ای‬ ‫دنباله‬ ‫حالت‬ ‫هر‬ ‫در‬ ،‫دیگر‬ ‫بیان‬s4‫می‬ ‫ما‬
‫دنباله‬ ‫توانیم‬0110‫حالت‬ ‫این‬ ‫خروجی‬ ‫خاطر‬ ‫همین‬ ‫به‬ ‫و‬ ‫دهیم‬ ‫تشخیص‬ ‫را‬1‫شد‬ ‫خواهد‬.
‫در‬s4‫ما‬ ‫اگر‬1‫ح‬ ‫به‬ ‫تا‬ ‫های‬ ‫ورودی‬ ‫از‬ ‫مجموعه‬ ‫زیر‬ ‫یک‬ ‫که‬ ‫گردیم‬ ‫باز‬ ‫حالتی‬ ‫به‬ ‫باید‬ ‫قبل‬ ‫مانند‬ ‫به‬ ،‫کنیم‬ ‫مشاهده‬ ‫ورودی‬ ‫در‬ ‫را‬‫ال‬
‫حالت‬ ‫در‬ ‫است‬ ‫مشخص‬ ‫که‬ ‫همانطور‬ ‫که‬ ‫شود‬ ‫داده‬ ‫تشخیص‬ ‫شده‬ ‫دیده‬s2‫دنباله‬01‫دیدن‬ ‫با‬ ‫بنابراین‬ ،‫شود‬ ‫می‬ ‫داده‬ ‫تشخیص‬1‫در‬s4
‫حالت‬ ‫به‬s2‫که‬ ‫صورتی‬ ‫در‬ ،‫قبل‬ ‫همانند‬ ‫و‬ ‫گشت‬ ‫خواهیم‬ ‫باز‬0‫حالت‬ ‫به‬ ،‫شود‬ ‫مشاهده‬ ‫خروجی‬ ‫در‬s1‫رفت‬ ‫خواهیم‬.
‫کرد‬ ‫خواهیم‬ ‫تبدیل‬ ‫دودویی‬ ‫حالت‬ ‫به‬ ‫را‬ ‫آن‬ ‫سپس‬ ‫و‬ ‫کنیم‬ ‫می‬ ‫رسم‬ ‫را‬ ‫حالت‬ ‫جدول‬ ،‫مسئله‬ ‫حالت‬ ‫دیاگرام‬ ‫رسم‬ ‫از‬ ‫پس‬.‫ج‬ ‫این‬ ‫در‬‫دول‬
‫با‬ ‫فعلی‬ ‫حالت‬a،b‫و‬c‫با‬ ‫بعدی‬ ‫حاالت‬ ،D0،D1‫و‬D2‫با‬ ‫ها‬ ‫ورودی‬ ،x‫با‬ ‫خروجی‬ ‫و‬y‫است‬ ‫شده‬ ‫مشخص‬.‫ما‬ ‫از‬ ‫اینکه‬ ‫به‬ ‫توجه‬ ‫با‬

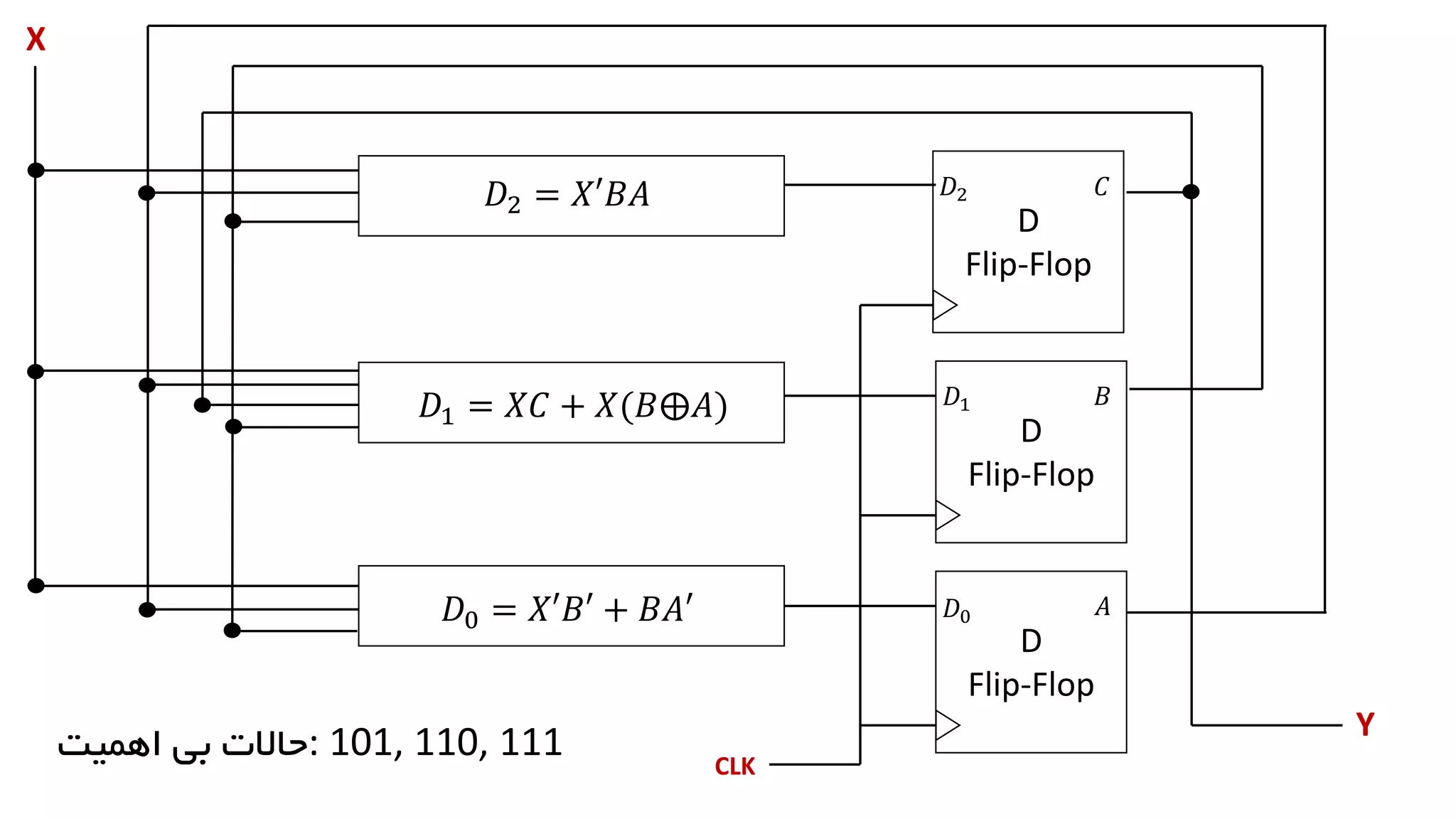

‫فالپ‬ ‫فلیپ‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫را‬ ‫مدار‬ ‫شده‬ ‫خواسته‬D‫در‬ ‫ها‬ ‫فالپ‬ ‫فلیپ‬ ‫های‬ ‫ورودی‬ ‫عنوان‬ ‫به‬ ‫بعدی‬ ‫حاالت‬ ‫خاطر‬ ‫همین‬ ‫به‬ ،‫کنیم‬ ‫طراحی‬
‫از‬ ‫اینکه‬ ‫به‬ ‫توجه‬ ‫با‬ ‫که‬ ‫شد‬ ‫خواهد‬ ‫گرفته‬ ‫نظر‬s0‫تا‬s4،5‫ما‬ ‫بنابراین‬ ،‫شود‬ ‫می‬ ‫حالت‬3‫داشت‬ ‫خواهیم‬ ‫فالپ‬ ‫فلیپ‬.
‫فالپ‬ ‫فلیپ‬ ‫برای‬ ‫حالت‬ ‫جدول‬D0‫شود‬ ‫می‬ ‫رو‬ ‫به‬ ‫رو‬ ‫بصورت‬.‫حاالت‬ ،‫شود‬ ‫می‬ ‫مشاهده‬ ‫که‬ ‫همانطور‬101،110‫و‬111‫حاالت‬
‫گرفت‬ ‫خواهیم‬ ‫نظر‬ ‫در‬ ‫اهمیت‬ ‫بی‬ ‫حاالت‬ ‫عنوان‬ ‫به‬ ‫را‬ ‫ها‬ ‫خانه‬ ‫این‬ ‫کارنو‬ ‫جدول‬ ‫در‬ ‫پس‬ ‫باشند‬ ‫می‬ ‫اهمیت‬ ‫بی‬.‫ور‬ ‫بندی‬ ‫گروه‬ ‫با‬‫ودی‬
‫حالت‬ ‫معادله‬ ،‫اهمیت‬ ‫بی‬ ‫حاالت‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫و‬ ‫کارنو‬ ‫جدول‬ ‫در‬ ‫ها‬D0‫شود‬ ‫می‬ ‫رو‬ ‫به‬ ‫رو‬ ‫بصورت‬.
‫برای‬ ‫را‬ ‫آن‬ ‫از‬ ‫آمده‬ ‫بدست‬ ‫معادله‬ ‫و‬ ‫کارنو‬ ‫جدول‬ ‫توانید‬ ‫می‬ ‫ادامه‬ ‫در‬D1،D2‫و‬y‫کنید‬ ‫مشاهده‬.‫بدست‬ ‫معادالت‬ ‫از‬ ‫استفاده‬ ‫با‬ ‫انتها‬ ‫در‬
‫کنیم‬ ‫رسم‬ ‫را‬ ‫شده‬ ‫خواسته‬ ‫مدار‬ ‫توانیم‬ ‫می‬ ‫آمده‬.
‫شد‬ ‫گفته‬ ‫قبال‬ ‫که‬ ‫همانطور‬101،110‫و‬111‫هستند‬ ‫اهمیت‬ ‫بی‬ ‫حاالت‬ ‫جز‬ ‫مدار‬ ‫این‬ ‫در‬.‫از‬ ‫بعد‬ ‫مدار‬ ‫بعدی‬ ‫حالت‬ ‫دادن‬ ‫نشان‬ ‫برای‬
‫پردازیم‬ ‫می‬ ‫ها‬ ‫حالت‬ ‫این‬ ‫بررسی‬ ‫به‬ ‫یک‬ ‫به‬ ‫یک‬ ،‫حاالت‬ ‫این‬ ‫اعمال‬.‫حالت‬ ‫که‬ ‫صورتی‬ ‫در‬101‫ورودی‬ ‫با‬ ،‫کنیم‬ ‫اعمال‬ ‫مدار‬ ‫به‬ ‫را‬
x=0‫مقادیر‬D0،D1‫و‬D2‫بصورت‬001‫بود‬ ‫خواهند‬ ‫مقابل‬.‫در‬ ‫بنابراین‬s5‫حالت‬ ‫به‬ ‫ورودی‬ ‫در‬ ‫صفر‬ ‫دیدن‬ ‫با‬001‫همان‬ ‫یا‬s1
‫رفت‬ ‫خواهیم‬.
‫نمایید‬ ‫مشاهده‬ ‫حالت‬ ‫دیاگرام‬ ‫در‬ ‫را‬ ‫ها‬ ‫آن‬ ‫بعدی‬ ‫های‬ ‫حالت‬ ‫و‬ ‫اهمیت‬ ‫بی‬ ‫حاالت‬ ‫توانید‬ ‫می‬ ‫ادامه‬ ‫در‬.‫مشخص‬ ‫که‬ ‫همانطور‬ ‫همچنین‬
‫شود‬ ‫می‬ ‫صفر‬ ‫حاالت‬ ‫این‬ ‫خروجی‬ ‫است‬.
‫مشاهده‬ ‫جها‬‫رایگان‬‫این‬ ‫فیلم‬ ‫و‬ ‫متن‬‫توانید‬ ‫می‬ ،‫آموزش‬
‫به‬‫کنید‬ ‫مراجعه‬ ‫زیر‬ ‫آدرس‬:
http://minidars.ir/?p=387

6. 𝑠0
1
:‫ورودی‬
:‫خروجی‬
‫باید‬0‫ببیند‬

7. 𝑠0
1
:‫ورودی‬
:‫خروجی‬
0
𝑠1
‫باید‬0‫ببیند‬

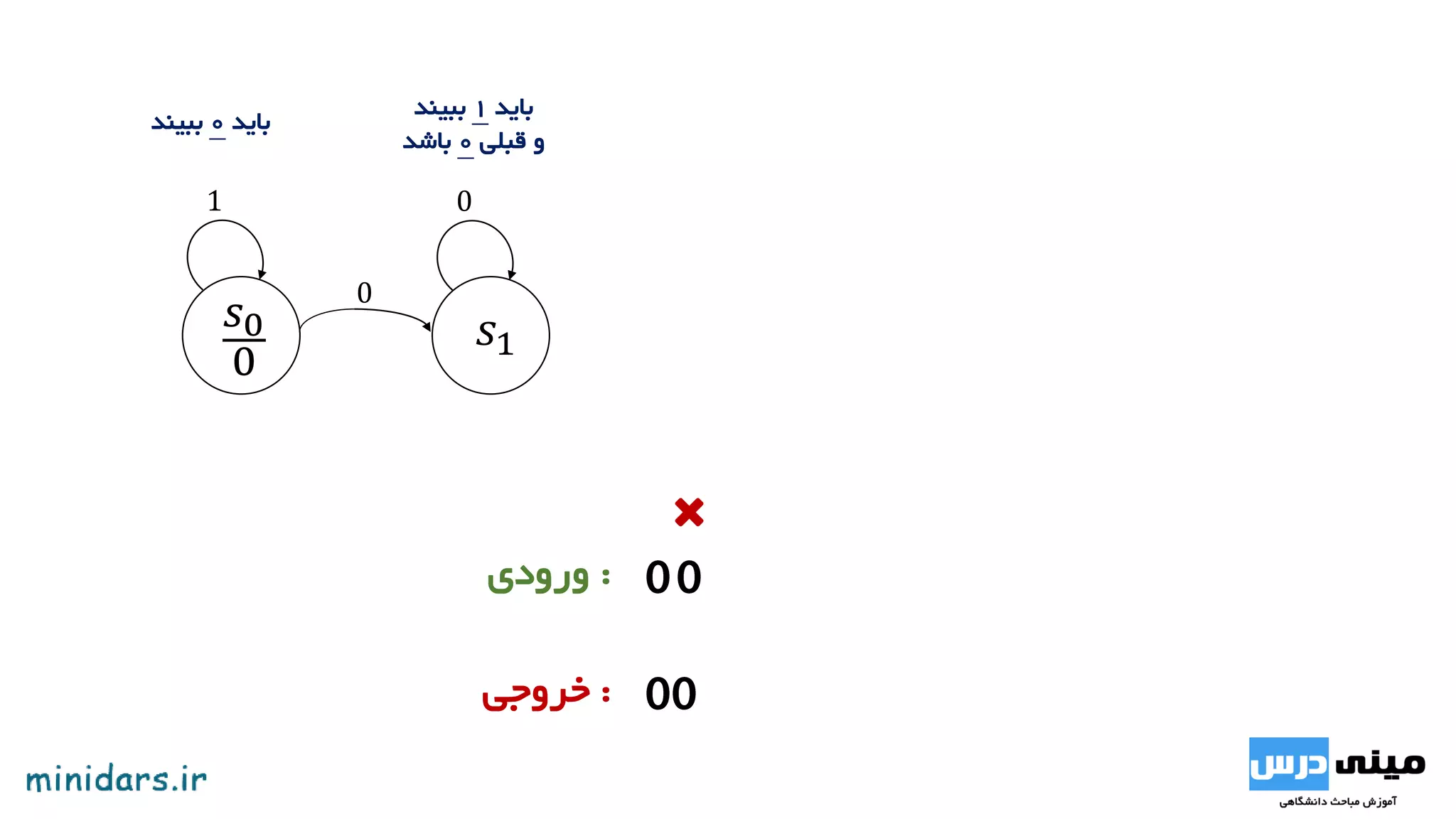

8. 1
:‫ورودی‬
:‫خروجی‬
0
𝑠1
𝑠0
0
‫باید‬0‫ببیند‬

9. 𝑠0
0
𝑠1
1
0
0
:‫ورودی‬
:‫خروجی‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬

10. 𝑠0
0
𝑠1
1
0
0
:‫ورودی‬
:‫خروجی‬
𝑠2
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬

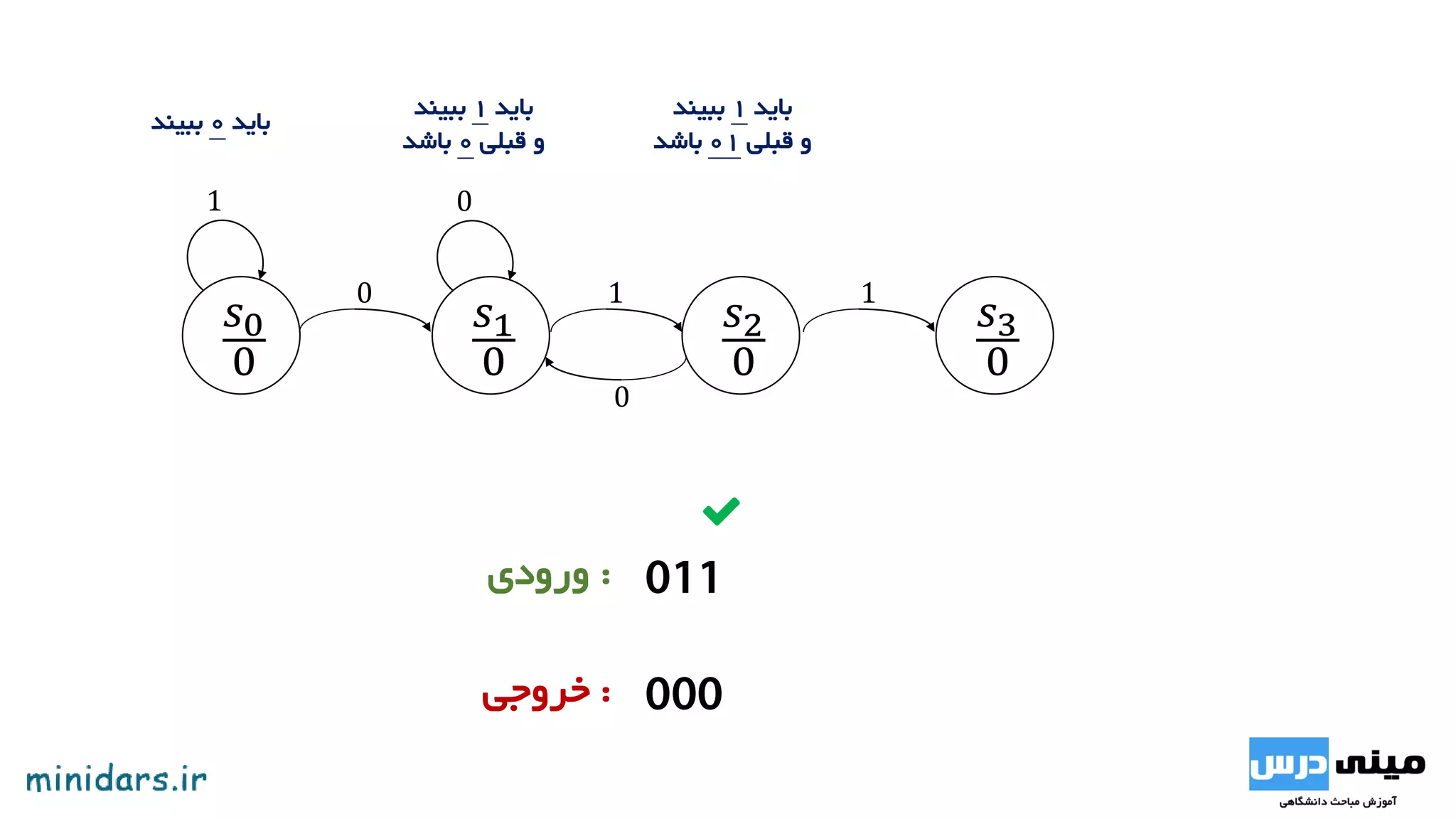

11. 𝑠0
0
1
0
0
:‫ورودی‬
:‫خروجی‬
𝑠2
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
𝑠1
0

12. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬

13. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬

14. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬

15. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
0
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬

16. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
0
:‫ورودی‬
:‫خروجی‬
𝑠3
0
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬

17. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
0
1
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬

18. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
0
1
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬

19. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
0
1
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬

20. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
0
1
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬

21. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
0
0
1
:‫ورودی‬
:‫خروجی‬
𝑠2
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬

22. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
0
0
1
:‫ورودی‬
:‫خروجی‬
𝑠2
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬

23. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
0
1
:‫ورودی‬
:‫خروجی‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬

24. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
:‫ورودی‬
:‫خروجی‬
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬

25. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
:‫ورودی‬
:‫خروجی‬
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬

26. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
:‫ورودی‬
:‫خروجی‬
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬

27. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
:‫ورودی‬
:‫خروجی‬
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬

28. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
:‫ورودی‬
:‫خروجی‬
0
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬

29. ‫خروجی‬
‫بعدی‬ ‫حایا‬
‫ورودی‬1‫ورودی‬0
‫حایا‬‫فعلی‬
0𝑠1 𝑠0𝑠0
0𝑠1 𝑠2𝑠1
0𝑠1 𝑠3𝑠2
0𝑠4 𝑠0𝑠3
0𝑠1 𝑠2𝑠4

30. ‫خروجی‬
‫بعدی‬ ‫حایا‬
‫ورودی‬1‫ورودی‬0
‫حایا‬‫فعلی‬
00 0 1 0 0 0000
00 0 1 0 1 0001
00 0 1 0 1 1010
01 0 0 0 0 0011
00 0 1 0 1 0100
C B A 𝑫 𝟐 𝑫 𝟏 𝑫 𝟎 𝑫 𝟐 𝑫 𝟏 𝑫 𝟎
X X
Y

31. 11
xx1
xx
1xx1
‫خروجی‬
‫بعدی‬ ‫حایا‬
‫ورودی‬1‫ورودی‬0
‫حایا‬‫فعلی‬
00 0 1 0 0 0000
00 0 1 0 1 0001
00 0 1 0 1 1010
01 0 0 0 0 0011
00 0 1 0 1 0100
C B A 𝑫 𝟐 𝑫 𝟏 𝑫 𝟎 𝑫 𝟐 𝑫 𝟏 𝑫 𝟎
X X
XC
BA
00 01 11 10
00
01
11
10
: 101, 110, 111‫اهمیا‬ ‫بی‬ ‫حات‬
Y
𝐷0

32. 11
xx1
xx
1xx1
‫خروجی‬
‫بعدی‬ ‫حایا‬
‫ورودی‬1‫ورودی‬0
‫حایا‬‫فعلی‬
00 0 1 0 0 0000
00 0 1 0 1 0001
00 0 1 0 1 1010
01 0 0 0 0 0011
00 0 1 0 1 0100
C B A 𝑫 𝟐 𝑫 𝟏 𝑫 𝟎 𝑫 𝟐 𝑫 𝟏 𝑫 𝟎
X X
XC
BA
00 01 11 10
00
01
11
10
: 101, 110, 111‫اهمیا‬ ‫بی‬ ‫حات‬
𝐷0 = 𝑋′𝐵′ + 𝐵𝐴′
Y

33. 1
1xx
xx
1xx
XC
BA
00 01 11 10
00
01
11
10
𝐷1 = 𝑋𝐶 + 𝑋(𝐵⨁𝐴)
xx
xx1
xx
XC
BA
00 01 11 10
00
01
11
10
𝐷2 = 𝑋′𝐵𝐴
1
x
x
x
C
BA
0 1
00
01
11
10
𝑌 = 𝐶

34. D
Flip-Flop
D
Flip-Flop
D
Flip-Flop
𝐷2
𝐷1
𝐷0
𝐶
𝐵
𝐴
X
𝐷2 = 𝑋′𝐵𝐴
𝐷1 = 𝑋𝐶 + 𝑋(𝐵⨁𝐴)
𝐷0 = 𝑋′𝐵′ + 𝐵𝐴′
CLK
Y

35. D
Flip-Flop
D
Flip-Flop
D
Flip-Flop
𝐷2
𝐷1
𝐷0
𝐶
𝐵
𝐴
X
𝐷2 = 𝑋′𝐵𝐴
𝐷1 = 𝑋𝐶 + 𝑋(𝐵⨁𝐴)
𝐷0 = 𝑋′𝐵′ + 𝐵𝐴′
CLK
Y
: 101, 110, 111‫اهمیا‬ ‫بی‬ ‫حات‬

36. D
Flip-Flop
D
Flip-Flop
D
Flip-Flop
𝐷2
𝐷1
𝐷0
𝐶
𝐵
𝐴
X
𝐷2 = 𝑋′𝐵𝐴
𝐷1 = 𝑋𝐶 + 𝑋(𝐵⨁𝐴)
𝐷0 = 𝑋′𝐵′ + 𝐵𝐴′
CLK
Y
: 101, 110, 111‫اهمیا‬ ‫بی‬ ‫حات‬
1
0
1
0
0
1

37. D
Flip-Flop
D
Flip-Flop
D
Flip-Flop
𝐷2
𝐷1
𝐷0
𝐶
𝐵
𝐴
X
𝐷2 = 𝑋′𝐵𝐴
𝐷1 = 𝑋𝐶 + 𝑋(𝐵⨁𝐴)
𝐷0 = 𝑋′𝐵′ + 𝐵𝐴′
CLK
Y
: 101, 110, 111‫اهمیا‬ ‫بی‬ ‫حات‬
1
0
1
0=
𝑫 𝟐 = 𝟎
𝑫 𝟏 = 𝟎
𝑫 𝟎 = 𝟏
0
0
1

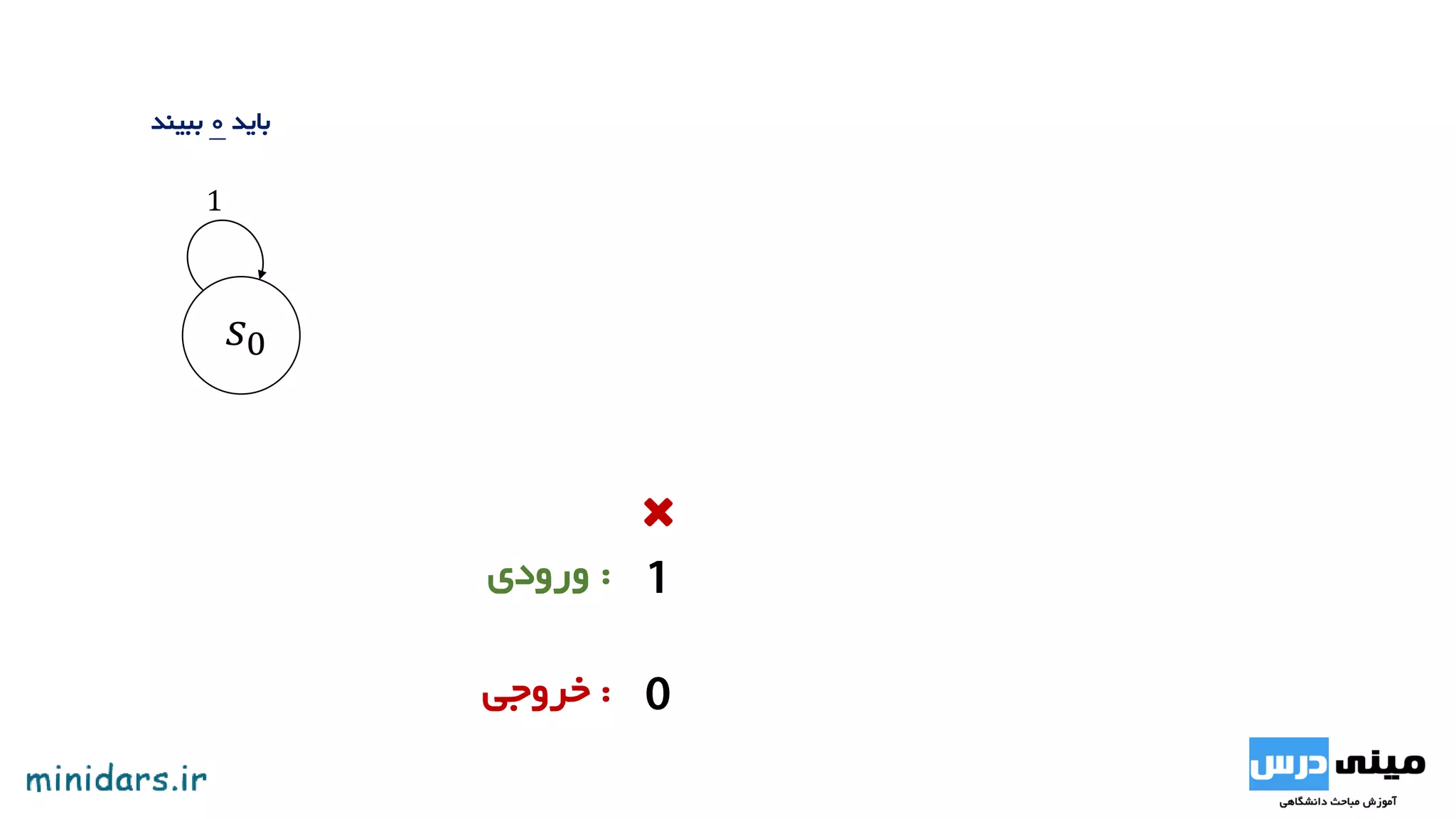

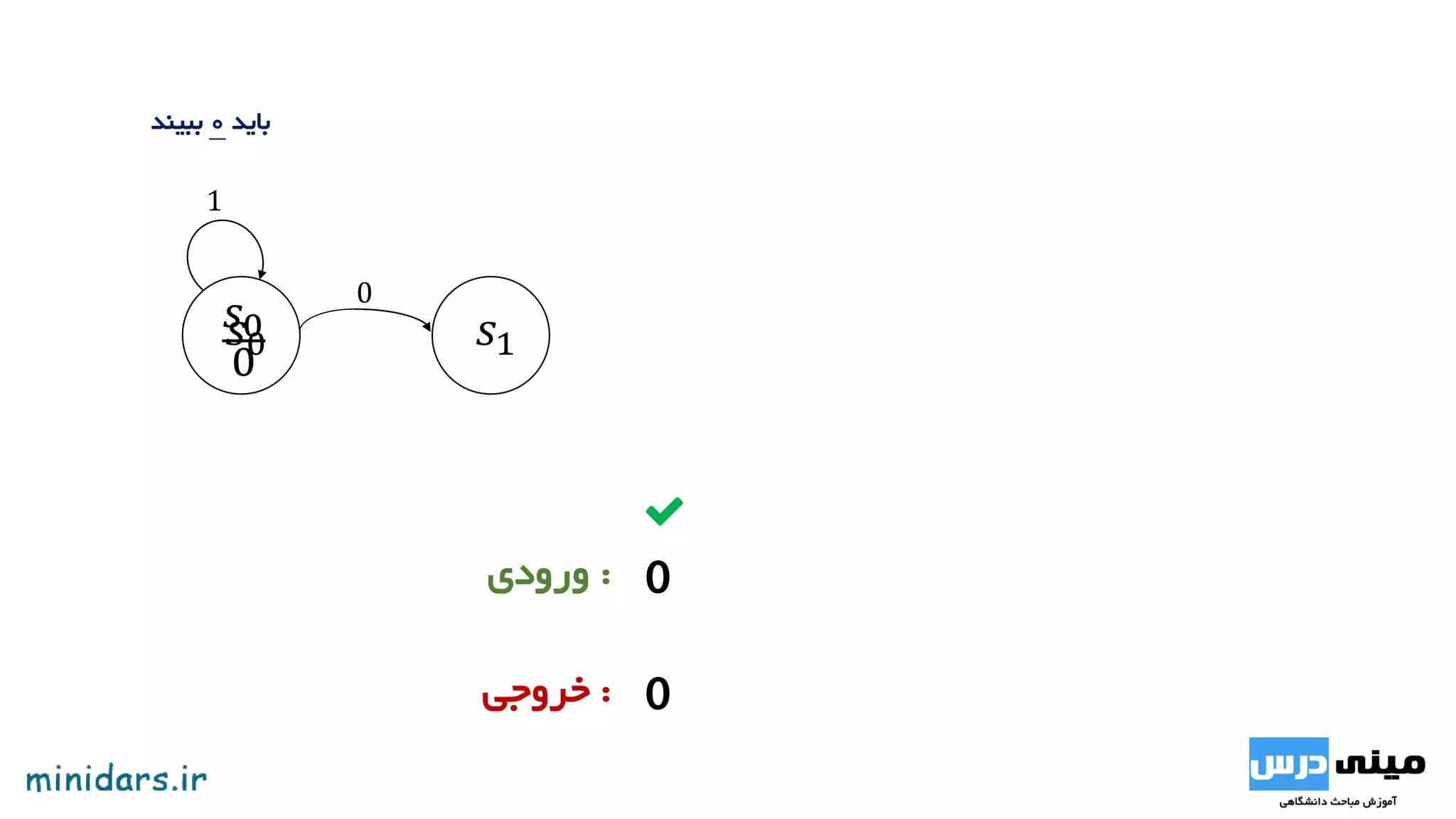

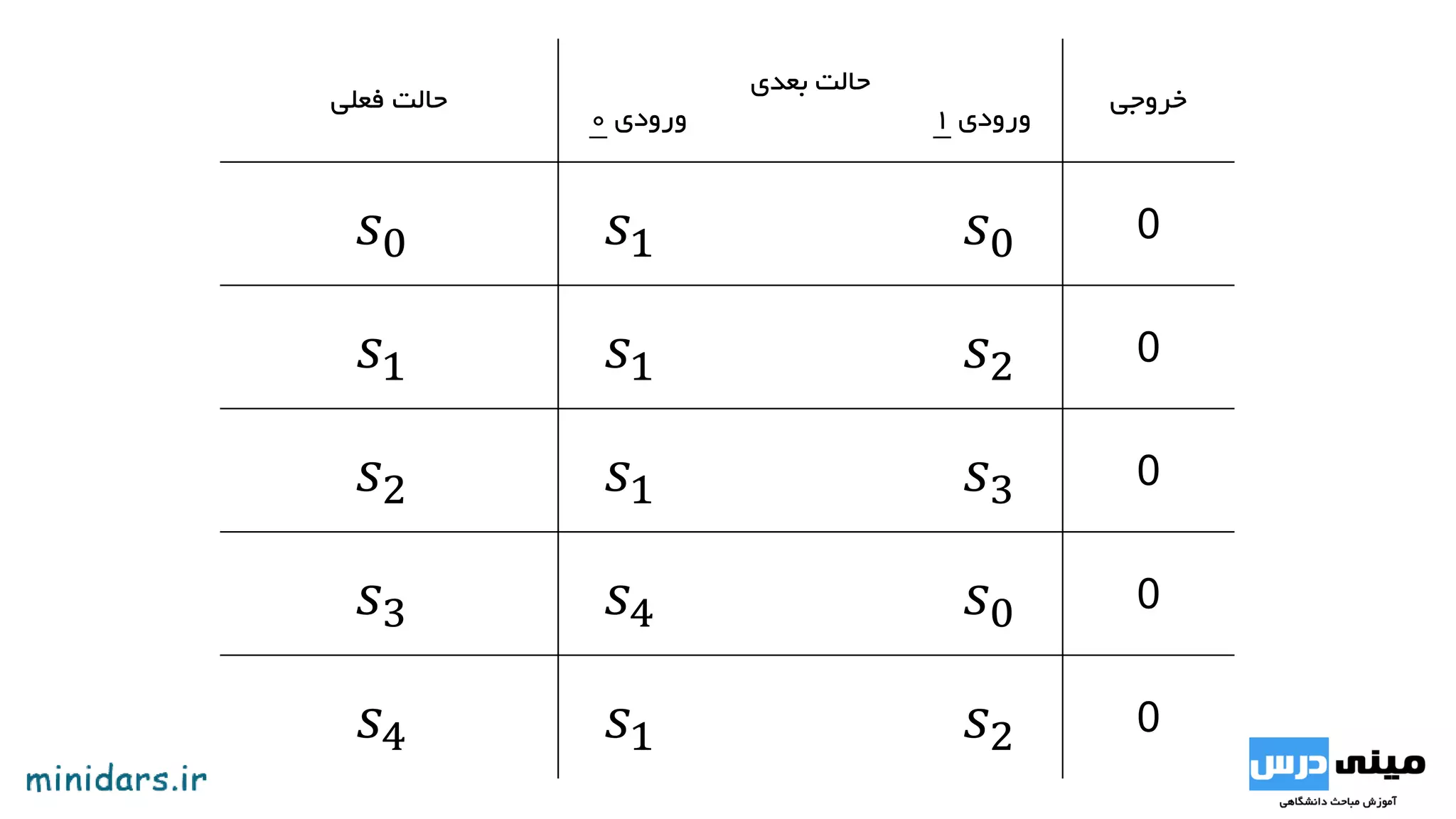

38. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
0
𝑠5
0
101
0
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬

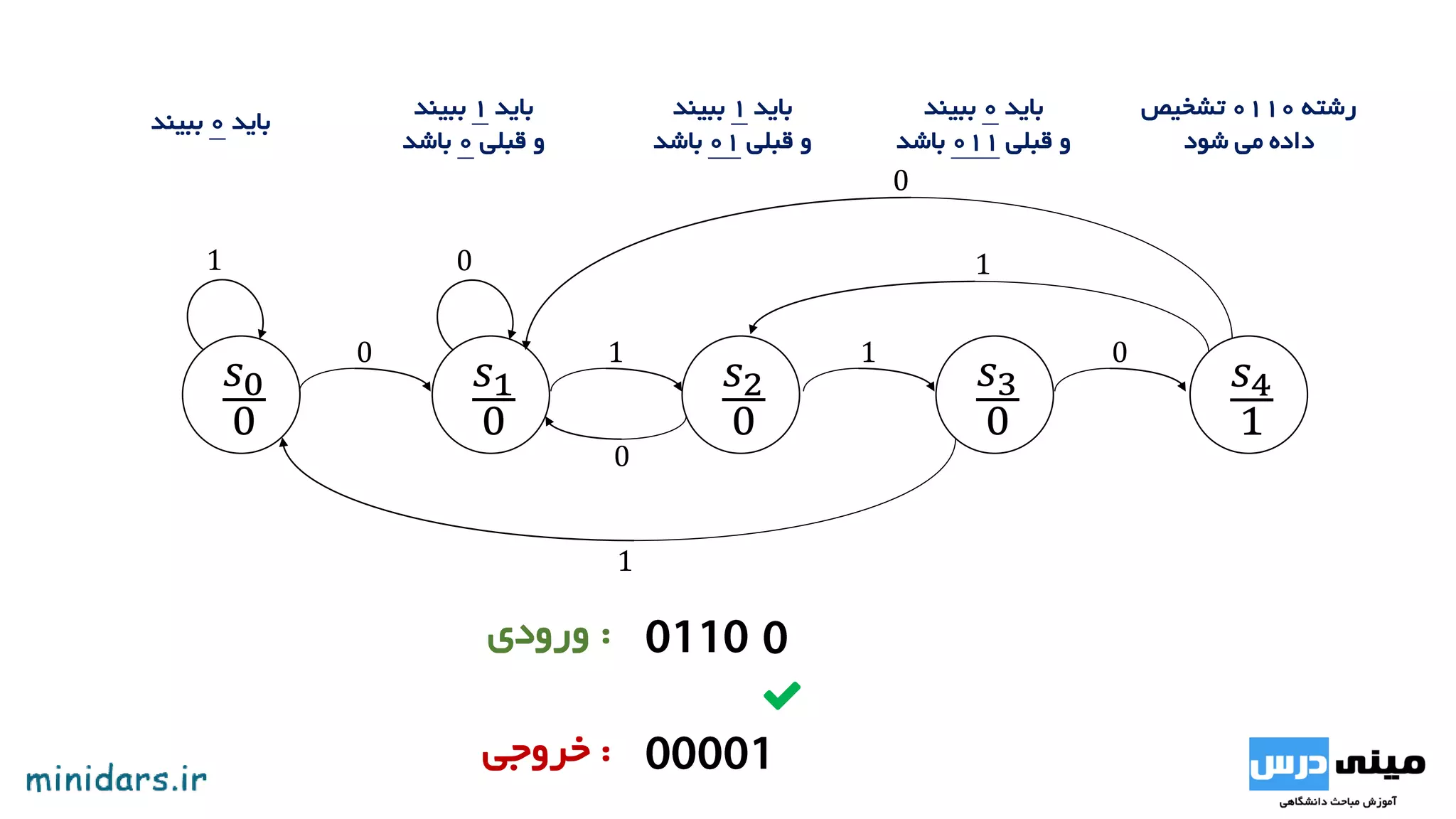

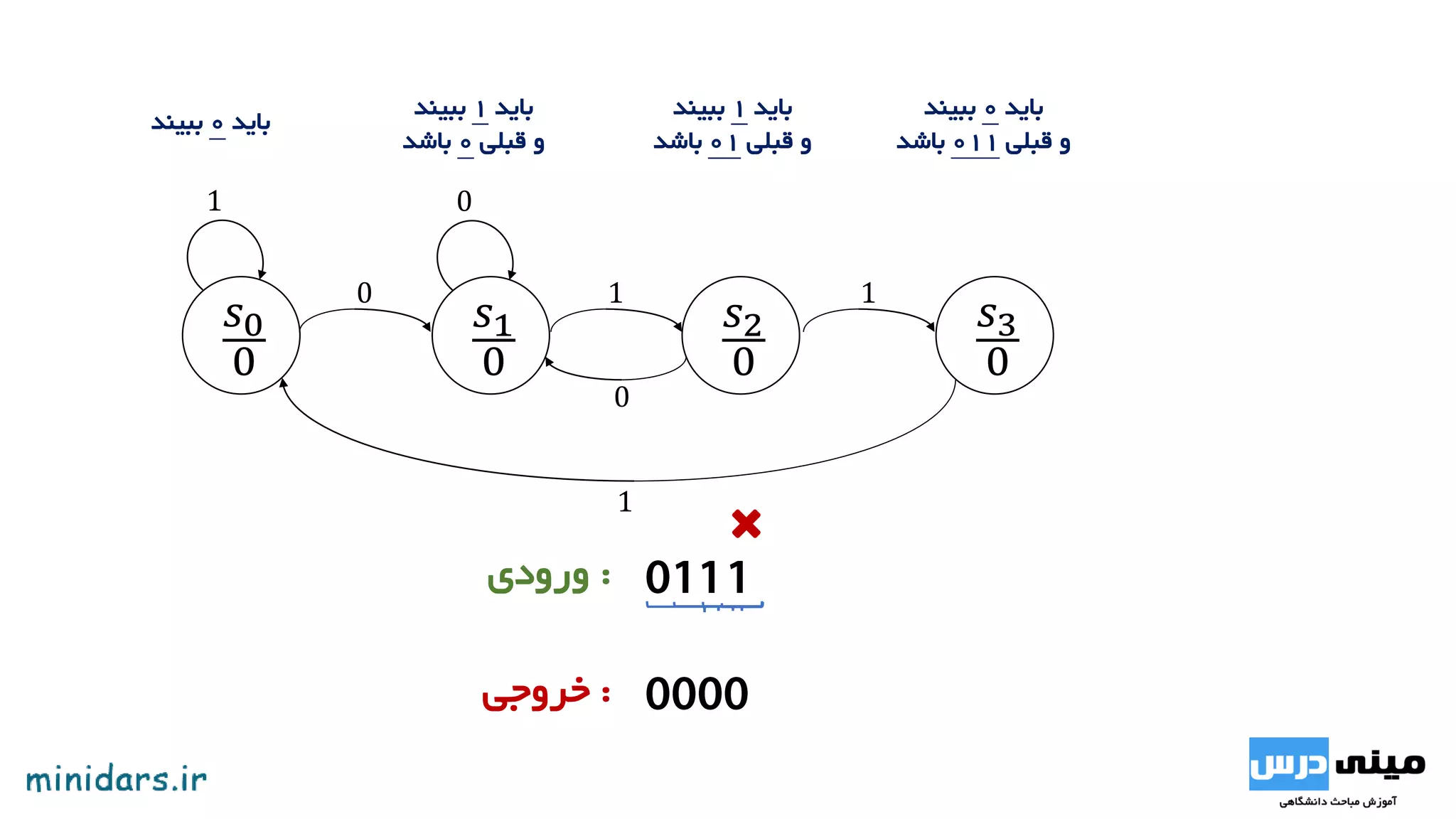

39. 𝑠0
0
𝑠1
0
1
0
𝑠2
0
1
0
𝑠3
0
1
𝑠4
1
0
0
1
1
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬0‫باشد‬
‫باید‬0‫ببیند‬
‫باید‬1‫ببیند‬
‫قبلی‬ ‫و‬01‫باشد‬
‫باید‬0‫ببیند‬
‫قبلی‬ ‫و‬011‫باشد‬
0
𝑠5
0
101
0
‫رشته‬0110‫تشخیص‬
‫شود‬ ‫می‬ ‫داده‬
1
𝑠6
0
110
0 1
𝑠7
0
111
01

40. ‫مشاهده‬ ‫جها‬‫رایگان‬‫این‬ ‫فیلم‬ ‫و‬ ‫متن‬‫توانید‬ ‫می‬ ،‫آموزش‬
‫به‬‫کنید‬ ‫مراجعه‬ ‫زیر‬ ‫آدرس‬:
http://minidars.ir/?p=387

41. ‫کننده‬ ‫جمع‬ ‫نیم‬
‫توصیه‬ ‫خط‬:
‫بر‬ ‫مروری‬ ،‫آموزش‬ ‫این‬ ‫مشاهده‬ ‫از‬ ‫قبل‬ ‫شود‬ ‫می‬ ‫پیشنهاد‬‫داشت‬ ‫منطقی‬ ‫های‬ ‫گیا‬ ‫مبحث‬‫ه‬
‫باشید‬.،‫کننده‬ ‫جمع‬ ‫نیم‬ ‫مدار‬ ‫از‬ ‫مناسبی‬ ‫درک‬ ‫توانید‬ ‫می‬ ‫آموزش‬ ‫این‬ ‫پایان‬ ‫در‬ ‫شما‬
‫آورید‬ ‫دسا‬ ‫به‬.
‫ترکیبی‬ ‫مدارهای‬ ‫در‬
‫درس‬ ‫مینی‬ ‫دیگر‬ ‫های‬ ‫آموزش‬
