Кровельные и стеновые ограждающие конструкции в стальном строительстве
Документ описывает кровельные и стеновые ограждающие конструкции в стальном строительстве, включая их назначение, характеристики и преимущества различных типов. Приведены примеры конструкций, их особенности и рекомендации по выбору материалов, включая использование утеплителя для повышения теплоизоляции и огнестойкости. Также упоминаются архитектурные ограничения и возможности обшивки фасадов различными материалами.
More Related Content
Similar to Кровельные и стеновые ограждающие конструкции в стальном строительстве
Кровельные и стеновые ограждающие конструкции в стальном строительстве
- 1. КРОВЕЛЬНЫЕ и СТЕНОВЫЕ ограждающие конструкции в стальном строительстве
- 2. Конструкции ограждающие –это строительные конструкции, предназначенные для изоляции внутренних объемов в зданиях и сооружениях от внешней среды или между собой с учётом нормативных требований по прочности, теплоизоляции, гидроизоляции, пароизоляции, воздухопроницаемости, звукоизоляции, светопрозрачности и тд. (СНиП 1-2). КРОВЛЯ вариант№1 с/п заводского изготовления
- 3. Конструкции ограждающие –это строительные конструкции, предназначенные для изоляции внутренних объемов в зданиях и сооружениях от внешней среды или между собой с учётом нормативных требований по прочности, теплоизоляции, гидроизоляции, пароизоляции, воздухопроницаемости, звукоизоляции, светопрозрачности и тд. (СНиП 1-2). КРОВЛЯ вариант№2 с/п поэтапной сборки с/п заводского изготовления Прогонная схема «Жесткая» кровля Безпрогонная схема
- 4. с/п поэтапной сборки: Прогонная схема «Мягкая» кровля Безпрогонная схема
- 5. с/п поэтапной сборкипрогонная схема Плюсы: • Возможность перекрыть большие пролеты до 12м; • Легко поддается ремонту в процессе эксплуатации; • Совместная «работа» несущего и кровельного профнастилов увеличивают нес.способность ограждения; • Стоимость ниже по сравнению с другими решениями кровли;

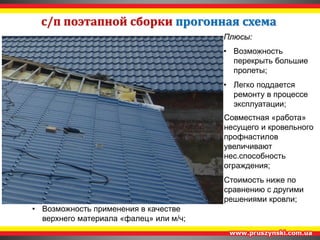

- 6. с/п поэтапной сборкипрогонная схема Плюсы: • Возможность перекрыть большие пролеты; • Легко поддается ремонту в процессе эксплуатации; • Совместная «работа» несущего и кровельного профнастилов увеличивают нес.способность ограждения; • Стоимость ниже по сравнению с другими решениями кровли; • Возможность применения в качестве верхнего материала металочерепицу;
- 7. с/п поэтапной сборкипрогонная схема Плюсы: • Возможность перекрыть большие пролеты; • Легко поддается ремонту в процессе эксплуатации; • Совместная «работа» несущего и кровельного профнастилов увеличивают нес.способность ограждения; • Стоимость ниже по сравнению с другими решениями кровли; • Возможность применения в качестве верхнего материала фалецевый профиль;
- 8. с/п поэтапной сборкибез прогонная схема Плюсы: • Простота и скорость монтажа;
- 9. с/п поэтапной сборкибез прогонная схема • Простота и скорость монтажа;
- 10. с/п поэтапной сборкибез прогонная схема • Простота и скорость монтажа;
- 11. с/п поэтапной сборкибез прогонная схема • Простота и скорость монтажа; • Уклон кровли от 0гр, при абсолютной герметизации

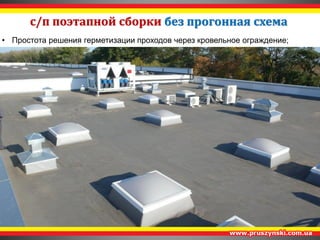

- 12. с/п поэтапной сборкибез прогонная схема • Простота решения герметизации проходов через кровельное ограждение;
- 13. с/п поэтапной сборкибез прогонная схема Несущие профнастилы высотой 150мм - 160мм перекрывают пролеты до 9м; Сервисная нагрузка: • освещение; • водоотвод; • вентиляция; • пожаротушение.
- 14. с/п поэтапной сборкибез прогонная схема Усиление в местах «снеговой аккумуляции» за счет накладки на опоре Накладка на опоре
- 15. с/п поэтапной сборкибез прогонная схема Усиление в местах «снеговой аккумуляции» за счет накладки на опоре Накладка на опоре
- 16. с/п поэтапной сборкибез прогонная схема Усиление в местах «снеговой аккумуляции» за счет перенахлеста на Перенахлест на опоре опоре
- 17. с/п поэтапной сборкибез прогонная схема Усиление в местах «снеговой аккумуляции» за счет перенахлеста на Перенахлест на опоре опоре
- 18. Стеновые ограждающие конструкции с/п заводского изготовления
- 19. с/п заводского изготовления Плюсы: Отсутствие прямого термовключения: • отличные теплотехнические свойства; • высокая степень огнестойкости. Идеально подходит для холодильных камер и овощехранилищ
- 20. с/п заводского изготовленияИдеально подходит для холодильных камер и овощехранилищ

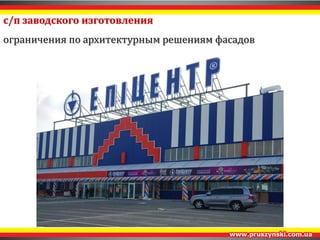

- 21. с/п заводского изготовления ограничения по архитектурным решениям фасадов – возможно варьировать только направлением цвета
- 22. с/п заводского изготовления ограничения по архитектурным решениям фасадов – возможно варьировать только направлением цвета
- 23. с/п поэлементной сборкина основе ВСК – вариант для архитектурных решений облицовки фасадов
- 24. с/п поэлементной сборкиархитектурные решения обшивка стеновым профнастилом по ВСК
- 25. с/п поэлементной сборкиархитектурные решения – обшивка фасадными PS-панелями
- 26. с/п поэлементной сборкифасадные PS-панели (разное направление)
- 27. с/п поэлементной сборкифасадные PS-панели по ВСК
- 28. с/п поэлементной сборкиФасадные кассетоны или композитные кассеты по ВСК
- 29. с/п поэлементной сборкиФасадные кассетоны или композитные кассеты по ВСК

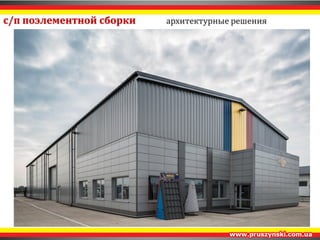

- 30. с/п поэлементной сборкиархитектурные решения
- 31. с/п поэлементной сборкиархитектурные решения – керамогранит по ВСК
- 32. с/п поэлементной сборкиконструктивные решения пролет мах шаг колон
- 33. с/п поэлементной сборкиконструктивные решения – оконные рамы устанавливаются на ВСК проемы
- 34. с/п поэлементной сборкиконструктивные решения теплотехнические свойства

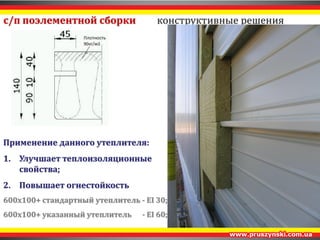

- 35. с/п поэлементной сборкиконструктивные решения Применение данного утеплителя: 1. Улучшает теплоизоляционные свойства; 2. Повышает огнестойкость 600х100+ стандартный утеплитель - EІ 30; 600х100+ указанный утеплитель - EІ 60;
