1. КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
ООО «ТехноНова»
резидент Технопарка
высоких технологий ХМАО-Югра
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
Исламов Булат
ОАО «ОМЗ»
Технологический партнёр
резидент СКОЛКОВО
2. 02
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
Ресурсо-сбережение
и экология
Экономика
Ограничения
применения в новых
регионах
Рост доли «сложной
нефти», «сложного
газа», снижение КИН
Уровень влияния ГРП на
отрасль сегодня –
колоссален

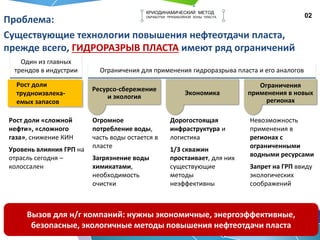

Проблема:
Существующие технологии повышения нефтеотдачи пласта,
прежде всего, ГИДРОРАЗРЫВ ПЛАСТА имеют ряд ограничений
Огромное
потребление воды,
часть воды остается в
пласте
Загрязнение воды
химикатами,
необходимость
очистки
Дорогостоящая
инфраструктура и
логистика
1/3 скважин
простаивает, для них
существующие
методы
неэффективны
Невозможность
применения в
регионах с
ограниченными
водными ресурсами
Запрет на ГРП ввиду
экологических
соображений
Вызов для н/г компаний: нужны экономичные, энергоэффективные,
безопасные, экологичные методы повышения нефтеотдачи пласта
Рост доли
трудноизвлека-
емых запасов
Один из главных
трендов в индустрии Ограничения для применения гидроразрыва пласта и его аналогов
3. 03
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
Решение:
Создание безводной технологии разрыва пласта, которая
способна изменить ландшафт нефтегазовой индустрии
Существенный
технологичес-
кий прорыв в
интенсификаци
и добычи нефти
и газа
Обработка пласта жидким азотом: несколько тонн жидкого азота,
которые испаряются, вместо сотни тонн воды, половина которой
остается в пласте
• Ниже потребление ресурсов (не нужна вода), меньше отходов
(нет остатков воды в пласте, «химии»), экологичность
• Выше скорость обработки, легче очистка скважины, выше
эффективная длина трещин и т.д.
• Долгосрочно – экономически эффективнее: меньше обработок,
проще инфраструктура и логистика
Цели проекта
• Исследование и подтверждение технологии
• Создание технологии и технологического комплекса
• Коммерциализация
Снятие ограничений ГРП: лучшая экономика при меньшем воздействии на
окружающую среду, возможно применение в новых регионах
4. 04
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА

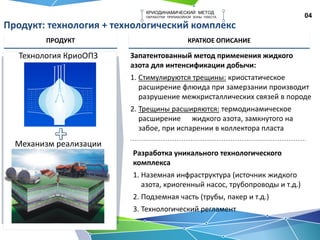

Продукт: технология + технологический комплекс
ПРОДУКТ КРАТКОЕ ОПИСАНИЕ
Технология КриоОПЗ
Механизм реализации
Запатентованный метод применения жидкого
азота для интенсификации добычи:
1. Стимулируются трещины: криостатическое
расширение флюида при замерзании производит
разрушение межкристаллических связей в породе
2. Трещины расширяются: термодинамическое
расширение жидкого азота, замкнутого на
забое, при испарении в коллектора пласта
Разработка уникального технологического
комплекса
1. Наземная инфраструктура (источник жидкого
азота, криогенный насос, трубопроводы и т.д.)
2. Подземная часть (трубы, пакер и т.д.)
3. Технологический регламент
5. 05
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА

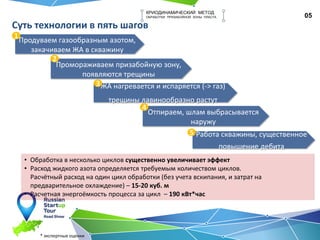

Суть технологии в пять шагов
Отпираем, шлам выбрасывается
наружу
ЖА нагревается и испаряется (-> газ)
трещины лавинообразно растут
Промораживаем призабойную зону,
появляются трещины
Продуваем газообразным азотом,
закачиваем ЖА в скважину
1
2
3
4
Работа скважины, существенное
повышение дебита
5
• Обработка в несколько циклов существенно увеличивает эффект
• Расход жидкого азота определяется требуемым количеством циклов.
Расчётный расход на один цикл обработки (без учета вскипания, и затрат на
предварительное охлаждение) – 15-20 куб. м
• Расчетная энергоёмкость процесса за цикл – 190 кВт*час
* экспертные оценки
6. 06

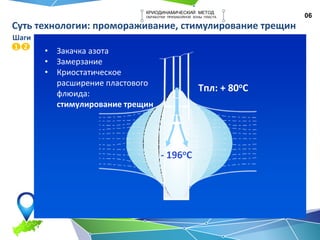

Суть технологии: промораживание, стимулирование трещин
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
• Закачка азота
• Замерзание
• Криостатическое
расширение пластового
флюида:
стимулирование трещин
- 196оС
1 2
Шаги
Тпл: + 80оС
7. 07
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
• Термодинамическое
расширение жидкого азота в
пласте при испарении:
развитие трещин
Тпл: + 80оС
- 196оС
Суть технологии: испарение азота, развитие трещин
3 4
Шаги
5
8. 08

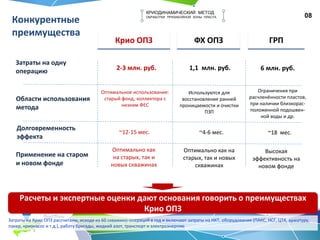

Конкурентные
преимущества
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
Крио ОПЗ ГРПФХ ОПЗ
1,1 млн. руб.
~4-6 мес.
Используются для
восстановления ранней
проницаемости и очистки
ПЗП
6 млн. руб.
Ограничения при
расчленённости пластов,
при наличии близкорас-
положенной подошвен-
ной воды и др.
Затраты на одну
операцию 2-3 млн. руб.
Области использования
метода
Долговременность
эффекта
Оптимальное использование:
старый фонд, коллектора с
низким ФЕС
~12-15 мес.
Применение на старом
и новом фонде
~18 мес.
Оптимально как
на старых, так и
новых скважинах
Оптимально как на
старых, так и новых
скважинах
Высокая
эффективность на
новом фонде
Затраты на Крио ОПЗ рассчитаны, исходя из 60 скважино-операций в год и включают затраты на НКТ, оборудование (ПАКС, НСГ, ЦТК, арматуру,
пакер, крионасос и т.д.), работу бригады, жидкий азот, транспорт и электроэнергию
Расчеты и экспертные оценки дают основания говорить о преимуществах
Крио ОПЗ
9. 09
Статус и развитие проекта
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
1 ЭТАП 2 ЭТАП
• Пройден путь от идеи до базовых
расчетов и бизнес модели
• Собрана команда
• Проведены исследования и
испытания по воздействию
жидкого азота на керн
• Поданы заявки на патенты,
2 патента уже получено
Что представляет
проект сегодня
Прогресс за последние
два месяца
• 7 встреч-совещаний с потенциальными
заказчиками - нефтяными компаниями
• Изучено и учтено 10+ исследований о
безводных методах разрыва пласта
• Проработаны 40+ вопросов по технологии
• Получены подтверждения от поставщиков
оборудования о готовности его изготовить
• Уточнен календарный план на основе
обратной связи заказчиков
Достигнута высокая степень готовности технологии к дополнительным
исследованиям и испытаниям
10. 10
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА

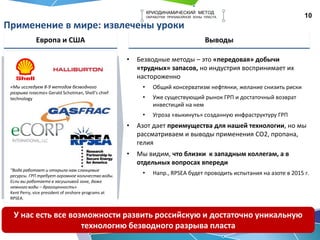

Применение в мире: извлечены уроки
Европа и США Выводы
• Безводные методы – это «передовая» добычи
«трудных» запасов, но индустрия воспринимает их
настороженно
• Общий консерватизм нефтянки, желание снизить риски
• Уже существующий рынок ГРП и достаточный возврат
инвестиций на нем
• Угроза «выкинуть» созданную инфраструктуру ГРП
• Азот дает преимущества для нашей технологии, но мы
рассматриваем и выводы применения СО2, пропана,
гелия
• Мы видим, что близки к западным коллегам, а в
отдельных вопросах впереди
• Напр., RPSEA будет проводить испытания на азоте в 2015 г.
У нас есть все возможности развить российскую и достаточно уникальную
технологию безводного разрыва пласта
“Вода работает и открыла нам сланцевые
ресурсы. ГРП требует огромное количество воды.
Если вы работаете в засушливой зоне, даже
немного воды – драгоценность»
Kent Perry, vice president of onshore programs at
RPSEA.
«Мы исследуем 8-9 методов безводного
разрыва пласта» Gerald Schotman, Shell’s chief
technology
11. 11
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
Покупатели промышленной
сертифицированной технологии в комплексе
с оборудованием, программным продуктом и
регламентом
Заказчики на проведение операций по
обработке ремонтируемых скважин
мобильными комплексными бригадами
КриоОПЗ
• ~10 тыс. операций,
прирост 2-8 тыс.т / операция
• 50 млрд. руб., рост 10% в год
• ~80 комплексов, средняя
стоимость комплекса $12 млн.
• Российское оборудование –
менее 3%
• США, около 250 000
операций, 15 млрд.
дол.
Нефтесервисные компании
Два основных типа целевых
клиентов
Существенный потенциал рынка в России,
еще больший – в мире
Нефтегазовые компании
Наиболее близкий рынок = рынок ГРП
ГРП сегодня в России это
10% рынка нефтесервиса, или
50 млрд. руб.
40% всей дополнительной добычи
ГРП в России
Международный
опыт
Если принять цель в виде 5% рынка РФ, или 4 комплекса – это оборудование
на сумму $10-20 млн. сервисы по обработке на ~$70 млн. в год
Рынок
12. 12

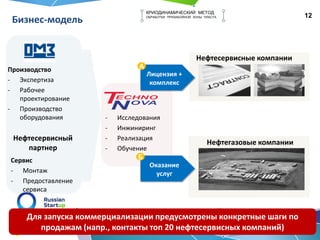

Бизнес-модель
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
- Исследования
- Инжиниринг
- Реализация
- Обучение
Производство
- Экспертиза
- Рабочее
проектирование
- Производство
оборудования
Нефтесервисный
партнер
Нефтесервисные компании
Нефтегазовые компании
Сервис
- Монтаж
- Предоставление
сервиса
Лицензия +
комплекс
Оказание
услуг
А
Б
Для запуска коммерциализации предусмотрены конкретные шаги по
продажам (напр., контакты топ 20 нефтесервисных компаний)
13. 13

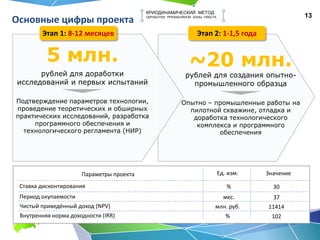

Основные цифры проекта
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
5 млн.
рублей для доработки
исследований и первых испытаний
Этап 1: 8-12 месяцев Этап 2: 1-1,5 года
Подтверждение параметров технологии,
проведение теоретических и обширных
практических исследований, разработка
программного обеспечения и
технологического регламента (НИР)
~20 млн.
рублей для создания опытно-
промышленного образца
Опытно – промышленные работы на
пилотной скважине, отладка и
доработка технологического
комплекса и программного
обеспечения
Параметры проекта Ед. изм. Значение
Ставка дисконтирования % 30
Период окупаемости мес. 37
Чистый приведённый доход (NPV) млн. руб. 11414
Внутренняя норма доходности (IRR) % 102
14. 14

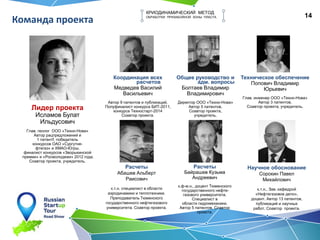

Команда проекта
КРИОДИНАМИЧЕСКИЙ МЕТОД
ОБРАБОТКИ ПРИЗАБОЙНОЙ ЗОНЫ ПЛАСТА
Общее руководство и
адм. вопросы
Болтаев Владимир
Владимирович
Директор ООО «Техно-Нова»
Автор 5 патентов,
Соавтор проекта,
учредитель.
Лидер проекта
Исламов Булат
Ильдусович
Глав. геолог ООО «Техно-Нова»
Автор рацпредложений и
1 патентf, победитель
конкурсов ОАО «Сургутне-
фтегаз» и ХМАО-Югры,
финалист конкурсов «Зворыкинской
премии» и «Росмолодежи» 2012 года.
Соавтор проекта, учредитель.
Техническое обеспечение
Попович Владимир
Юрьевич
Глав. инженер ООО «Техно-Нова»
Автор 3 патентов,
Соавтор проекта, учредитель.
Научное обоснование
Сорокин Павел
Михайлович
к.т.н., Зав. кафедрой
«Нефтегазовое дело»,
доцент. Автор 13 патентов,
публикаций и научных
работ. Соавтор проекта.
Расчеты
Абашев Альберт
Раисович
к.т.н. специалист в области
аэродинамики и теплотехники.
Преподаватель Тюменского
государственного нефтегазового
университета. Соавтор проекта.
Координация всех
расчетов
Медведев Василий
Васильевич
Автор 9 патентов и публикаций.
Полуфиналист конкурса БИТ-2011,
конкурса Техностарт-2014
Соавтор проекта.
Расчеты
Байрашев Кузьма
Андреевич
к.ф-м.н., доцент Тюменского
государственного нефте-
газового университета.
Специалист в
области гидромеханики.
Автор 5 патентов. Соавтор
проекта.
