- 1. TERNARY Промышленная технология извлечения изотопа3Не из природного газа криогенными методами Максим Куприянов Москва 2016

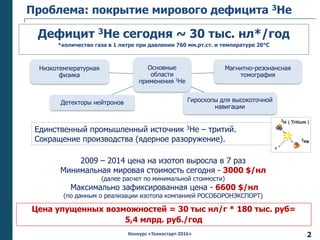

- 2. Конкурс «Техностарт-2016» Проблема: покрытиемирового дефицита 3Не Единственный промышленный источник 3Не – тритий. Сокращение производства (ядерное разоружение). Цена упущенных возможностей = 30 тыс нл/г * 180 тыс. руб= 5,4 млрд. руб./год Дефицит 3Не сегодня ~ 30 тыс. нл*/год *количество газа в 1 литре при давлении 760 мм.рт.ст. и температуре 20°C 2 2009 – 2014 цена на изотоп выросла в 7 раз Минимальная мировая стоимость сегодня - 3000 $/нл (далее расчет по минимальной стоимости) Максимально зафиксированная цена - 6600 $/нл (по данным о реализации изотопа компанией РОСОБОРОНЭКСПОРТ) Основные области применения 3Не Магнитно-резонансная томография Гироскопы для высокоточной навигации Детекторы нейтронов Низкотемпературная физика

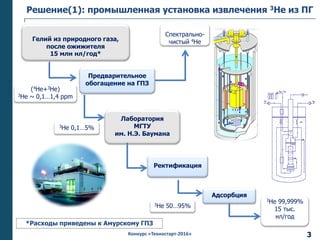

- 3. Конкурс «Техностарт-2016» Решение(1): промышленнаяустановка извлечения 3Не из ПГ Гелий из природного газа, после ожижителя 15 млн нл/год* Предварительное обогащение на ГПЗ Ректификация Адсорбция Лаборатория МГТУ им. Н.Э. Баумана (4Не+3Не) 3Не ~ 0,1…1,4 ppm Спектрально- чистый 4Не 3Не 99,999% 15 тыс. нл/год 3Не 0,1…5% 3Не 50…95% 3 *Расходы приведены к Амурскому ГПЗ
- 4. Конкурс «Техностарт-2016» Решение(2): промышленнаяустановка извлечения 3Не из ПГ ДОСТОИНСТВА ТЕХНОЛОГИИ: • успешно опробована в лабораторных условиях; • покрытие половины мирового дефицита; • производство экологически безопасно; • промышленные масштабы; • сокращение эксплуатационных затрат. 4

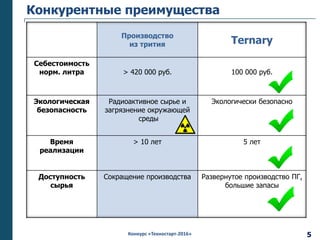

- 5. Конкурс «Техностарт-2016» Конкурентные преимущества Производство изтрития Ternary Себестоимость норм. литра > 420 000 руб. 100 000 руб. Экологическая безопасность Радиоактивное сырье и загрязнение окружающей среды Экологически безопасно Время реализации > 10 лет 5 лет Доступность сырья Сокращение производства Развернутое производство ПГ, большие запасы 5

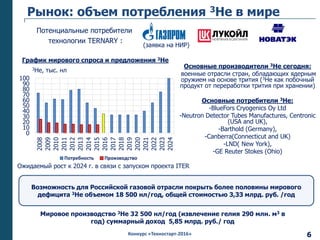

- 6. Конкурс «Техностарт-2016» 0 10 20 30 40 50 60 70 80 90 100 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 Потребность Производство Графикмирового спроса и предложения 3Не Ожидаемый рост к 2024 г. в связи с запуском проекта ITER 3Не, тыс. нл Рынок: объем потребления 3Не в мире Возможность для Российской газовой отрасли покрыть более половины мирового дефицита 3He объемом 18 500 нл/год, общей стоимостью 3,33 млрд. руб. /год Мировое производство 3Не 32 500 нл/год (извлечение гелия 290 млн. м3 в год) суммарный доход 5,85 млрд. руб./ год 6 Потенциальные потребители технологии TERNARY : (заявка на НИР) Основные производители 3Не сегодня: военные отрасли стран, обладающих ядерным оружием на основе трития (3Не как побочный продукт от переработки трития при хранении) Основные потребители 3Не: -BlueFors Cryogenics Oy Ltd -Neutron Detector Tubes Manufactures, Centronic (USA and UK), -Barthold (Germany), -Canberra(Connecticut and UK) -LND( New York), -GE Reuter Stokes (Ohio)

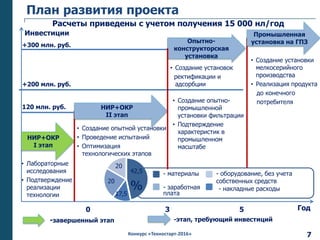

- 7. Конкурс «Техностарт-2016» План развитияпроекта НИР+ОКР I этап НИР+ОКР II этап Опытно- конструкторская установка Промышленная установка на ГПЗ • Лабораторные исследования • Подтверждение реализации технологии • Создание опытной установки • Проведение испытаний • Оптимизация технологических этапов 0 3 5 Год Инвестиции • Создание опытно- промышленной установки фильтрации • Подтверждение характеристик в промышленном масштабе • Создание установки мелкосерийного производства • Реализация продукта до конечного потребителя -завершенный этап -этап, требующий инвестиций Расчеты приведены с учетом получения 15 000 нл/год 120 млн. руб. +300 млн. руб. 42,5 % 20 17,5 20 - материалы - оборудование, без учета собственных средств - заработная плата - накладные расходы 7 • Создание установок ректификации и адсорбции+200 млн. руб.
- 8. Конкурс «Техностарт-2016» TERNARY Бизнес-модель • Газовыйанализ и сертификация; • НИР и ОКР. Работы, выполняемые самостоятельно: Возможные партнерства: *- реализация через компании обладающие правом продажи товаров двойного назначения (РОСОБОРОНЭКСПОРТ и др.) 8 НУК «Э» при МГТУ им. Н.Э. Баумана ООО «Инергаз» Инвестор Потребитель технологии TERNARY Посредник* Заказчик Компания - партнер Потоки: - Инвестиции -3Не - Прибыль Предполагаемая прибыль от реализации технологии, авторского надзора и лицензирования (опыт сотрудничества с партнерами)

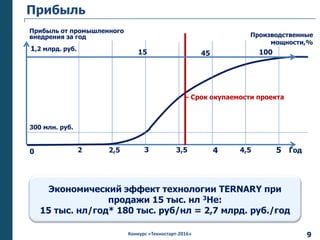

- 9. Конкурс «Техностарт-2016» Прибыль 0 32Год2,5 3,5 4 Прибыль от промышленного внедрения за год 4,5 5 300 млн. руб. 1,2 млрд. руб. - Срок окупаемости проекта Производственные мощности,% 15 45 100 Экономический эффект технологии TERNARY при продажи 15 тыс. нл 3Не: 15 тыс. нл/год* 180 тыс. руб/нл = 2,7 млрд. руб./год 9

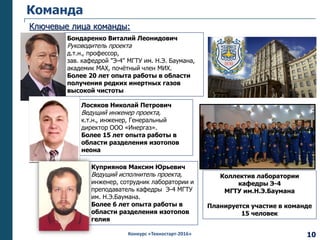

- 10. Конкурс «Техностарт-2016» Лосяков НиколайПетрович Ведущий инженер проекта, к.т.н., инженер, Генеральный директор ООО «Инергаз». Более 15 лет опыта работы в области разделения изотопов неона Команда Ключевые лица команды: Бондаренко Виталий Леонидович Руководитель проекта д.т.н., профессор, зав. кафедрой "Э-4" МГТУ им. Н.Э. Баумана, академик МАХ, почётный член МИХ. Более 20 лет опыта работы в области получения редких инертных газов высокой чистоты Куприянов Максим Юрьевич Ведущий исполнитель проекта, инженер, сотрудник лаборатории и преподаватель кафедры Э-4 МГТУ им. Н.Э.Баумана. Более 6 лет опыта работы в области разделения изотопов гелия Коллектив лаборатории кафедры Э-4 МГТУ им.Н.Э.Баумана Планируется участие в команде 15 человек 10

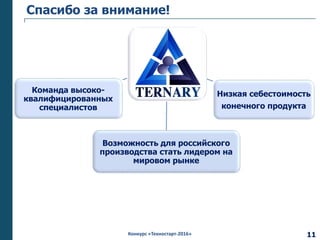

- 11. Конкурс «Техностарт-2016» Низкая себестоимость конечногопродукта Возможность для российского производства стать лидером на мировом рынке Команда высоко- квалифицированных специалистов Спасибо за внимание! 11
