Документ описывает систему Farlook, разработанную компанией «Энерго-Альянс», которая предназначена для удаленного контроля, мониторинга и аварийного оповещения котельных. Система обеспечивает автоматизацию процессов и значительное снижение эксплуатационных расходов, а также соответствует нормативным требованиям России и Украины. Farlook включает множество функций, таких как контроль различных параметров и аварийных ситуаций, а также возможность удаленного управления через интернет и локальные сети.

1. Крымская инженерная компания «ЭНЕРГО-АЛЬЯНС»

2. Farlook
(Система удаленного контроля, мониторинга и
аварийного оповещения котельной)

3. FARLOOK
это уникальная авторская разработка
коллектива севастопольского
предприятия
«Крымская инженерная компания
«ЭНЕРГО-АЛЬЯНС».

4. FARLOOK
это система удаленного
контроля, мониторинга и
аварийного оповещения
котельной

5. FARLOOK
это система автоматизации работы
котельной наряду с безопасной
эксплуатацией обеспечивающая
значительную экономию
эксплуатационных расходов путем
их минимизации

6. FARLOOK
обеспечивает передачу информации о
параметрах котельных, работающих
без постоянного обслуживающего
персонала, на централизованный
диспетчерский пункт.

7. FARLOOK
обеспечивает выполнение требований
нормативных документов РФ и Украины
к котельным, работающим в
автоматическом режиме без постоянного
присутствия персонала.

8. FARLOOK обеспечивает передачу стандартного перечня сигналов на
диспетчерский пульт для котельных без постоянного присутствия
обслуживающего персонала, в соответствии СНиП II-35—76, изм. 1, п. 15.15:
«…В котельных, работающих без постоянного обслуживающего
персонала, на диспетчерский пункт должны выноситься сигналы
(световые и звуковые):
 обобщенный сигнал неисправности работы оборудования;
 сигнал срабатывания быстродействующего запорного клапана на
топливной магистрали;
 сигналы при загазованности CO и CH4 в размере 10 % от нижнего
предела…»

9. FARLOOK
предназначена для контроля состояния
устройств, мониторинга параметров
котельной, удаленного управления
устройствами через интернет, по
локальной сети и аварийного
оповещения обслуживающего персонала
по GSM каналу

10. FARLOOK имеет возможность обеспечить
(в зависимости от технического задания)
1. постоянный контроль общего сигнала неисправности котельной,
2. постоянный контроль состояния запорной арматуры,
3. постоянный контроль состояния аварийного газового клапана,
4. постоянный контроль температуры теплоносителя в котлах,
5. постоянный контроль температуры теплоносителя в критических точках,
6. постоянный контроль температуры теплоносителя на линии подачи и
обратной линии системы отопления,

11. FARLOOK имеет возможность обеспечить
(в зависимости от технического задания)
7. постоянный контроль температуры горячей воды, подаваемой к
потребителю,
8. контроль критической температуры насосов,
9. контроль и оповещение о низком уровне давления теплоносителя,
10.контроль протока теплоносителя в системе отопления,
11.контроль вращения насосов,
12.контроль, оповещение о наличии дыма и пара в помещении,

12. FARLOOK имеет возможность обеспечить
(в зависимости от технического задания)
13.контроль, оповещение о достижении повышенной температуры в
помещение (пожар),
14.контроль и оповещение о протечке теплоносителя в помещении
котельной,
15.удаленное управление устройствами и системами, запорной арматурой,
16.контроль проникновения в помещение,
17.удаленный видео контроль помещения,
18.удаленное аварийное отключение электроснабжения и газоснабжения в
опасных ситуациях.

13. Основные элементы системы FARLOOK.
Датчик дыма
IP-камера
Светодиодный
прожектор
Датчик контроля
протечки воды
Датчик движения
Цифровой термометр
–55°C до +125°C Реле протока
Микропроцессорный блок КМ
3G CDMA модем
Сумеречный датчик
Герконовый датчик
GSM контроллер

14. Основу системы составляет микропроцессорный блок КМ.
В зависимости от количества контролируемых параметров и решаемых в системе может использоваться от 1 до
несколько блоков.
Параметры основного модуля:
 Количество управляющих выходов – 7. Есть возможность автоматического отключения канала через
установленное время.
 Количество дискретных входов – 4.
 Количество аналоговых входов – 2. Пределы измерения – от 0 до 2,56В.
 Максимальное количество подключаемых термодатчиков – 10 шт.
 Подключение к сети производится через разъем Ethernet (RJ45).
 Просмотр/управление устройством осуществляется программу управления.
 Имеется возможность задавать пароль для ограничения доступа к устройству.

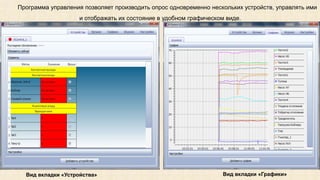

15. Программа управления позволяет производить опрос одновременно нескольких устройств, управлять ими
и отображать их состояние в удобном графическом виде.
Вид вкладки «Устройства» Вид вкладки «Графики»

16. Страница общего видеоконтроля котельных (вар.HTML)

17. Страница общего видеоконтроля котельных (вар. Программа видеоконтроля)

18. Рабочее место оператора центрального диспетчерского пункта.

19. Пример реализации системы FARLOOK в котельной
по адресу: г.Севастополь, наб.адм. Клокачева 16

20. FARLOOK 0200 ver.1.1
1. КМ
2. Универсальный GSM контроллер
3. Кнопка включения питания чиллера DAIKIN
4. Реле 12В для запуска чиллера DAIKIN
5. WIFI роутер
6. 3G модем
7. LED идикатор ИБП
8. ИБП
9. Питание WIFI роутера ИБП
10.АКБ
11.Реле 220В для контроля работы чиллера DAIKIN
12.Наружный термодатчик
13.Реле 12В для дистанционной перезагрузки системы
с помощью универсального GSM контроллера
14.Корпус

21. Графики контроля котельной

22. FARLOOK-0020 ver.1.0 вид внутри корпуса

23. FARLOOK-0020 ver.1.0 в сборе

24. Интерьер котельной.

25. Гидравлическая часть котельной.

26. Размещение термодатчика на
гидравлическом разделителе.
Размещение термодатчиков
на циркуляционных насосах.

27. Размещение датчика ГВС и датчика открытия крана
Датчик срабатывания газового клапана

28. Пример реализации системы FARLOOK-0302 ver.1.3 котельной
по адресу г.Севастополь, проспект Октябрьской революции 17

29. Размещение датчиков в бойлерной

30. Датчики движения и утечки воды в бойлерной

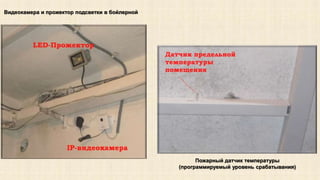

31. Видеокамера и прожектор подсветки в бойлерной
Пожарный датчик температуры
(программируемый уровень срабатывания)

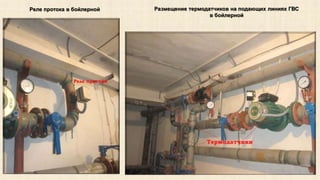

32. Реле протока в бойлерной Размещение термодатчиков на подающих линиях ГВС
в бойлерной

33. FARLOOK. Блок управления №1 (бойлерная)
Контрольные реле FARLOOK в щите автоматики (бойлерная)

34. FARLOOK. Блок управления №2 (котельная)

35. Датчик наружной температуры в котельной
Датчик дыма (пара) в котельной

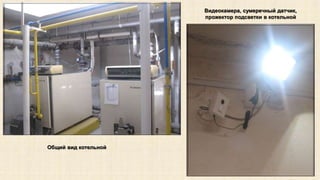

36. Видеокамера, сумеречный датчик,
прожектор подсветки в котельной
Общий вид котельной

37. Пример реализации системы FARLOOK-00302 ver.1.2
в котельной по адресу: г. Севастополь, ул.Щелкунова 4
