バリスタの簡易等価回路モデリングとシミュレーション

1. バリスタの簡易等価回路モデリングとシミュレーション
2015年3月23日
COMPONENTS:VARISTOR
PART NUMBER:VR60B(A)
MANUFACTURER:SHINDENGEN
1
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタのSPICE
モデル
プロフェッショナル
モデル
IV特性
過渡応答性
スタンダード
モデル
IV特性

2. 2
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
VR60B(A)のデータシート

3. 3
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタのSPICEモデルの種類
バリスタのSPICE
モデル
プロフェッショナ
ル
モデル
IV特性
過渡応答性
スタンダード
モデル
IV特性
IV特性はダイオードのパラメータモデルで
表現する。

4. 4
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
VR60B(A)のデバイスモデリング
IV特性のモデルパラメータの抽出は、CadenceのPspice Model Editorを使用する。
VFWD[V] IFWD[A]
0.45 0.01m
0.525 0.1m
0.6 1m
0.71 10m
0.825 100m
1.055 1000m
プロットデータを表にする

5. 5
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
IV特性のモデルパラメータの抽出は、CadenceのPspice Model Editorを使用する。
VFWD[V] IFWD[A]
0.45 0.01m
0.525 0.1m
0.6 1m
0.71 10m
0.825 100m
1.055 1000m
VR60B(A)のデバイスモデリング

6. 6
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015

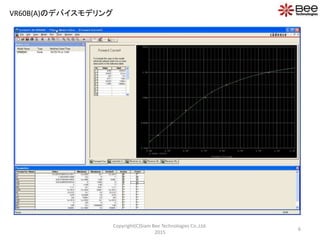

VR60B(A)のデバイスモデリング

7. 7
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
* VR60BA D model
* created using Model Editor release
* 16.0.0 on 03/23/15 at 12:49
* The Model Editor is a PSpice product.
.MODEL VR60BA D
+ IS=41.362E-12
+ N=1.3882
+ RS=73.308E-3
+ IKF=32.407E-3
+ CJO=1.0000E-12
+ M=.3333
+ VJ=.75
+ ISR=100.00E-12
+ BV=100
+ IBV=100.00E-6
+ TT=5.0000E-9
* VR60BA D model
* created using Model Editor release
* 16.0.0 on 03/23/15 at 12:49
* The Model Editor is a PSpice product.
.MODEL VR60BA D
+ IS=41.362E-12
+ N=1.3882
+ RS=73.308E-3
+ IKF=32.407E-3
必要な部分を切り出す
VR60B(A)のデバイスモデリング

8. 8
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタの簡易等価回路モデル(スタンダードモデル)の等価回路図
C1は端子間の容量値を入力します。
データシートに掲載が無いため、
実測が必要です。

9. 9
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタの簡易等価回路モデル(スタンダードモデル)の等価回路図
LCRメータで測定
C1=52.9p[F]

10. 10
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015

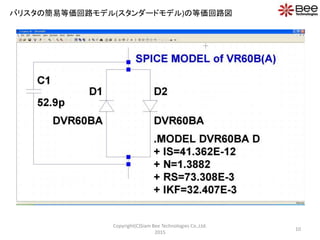

バリスタの簡易等価回路モデル(スタンダードモデル)の等価回路図

11. 11
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタの簡易等価回路モデル(スタンダードモデル)
のIV特性シミュレーション
IV特性シミュレーションの回路図

12. 12
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタの簡易等価回路モデル(スタンダードモデル)
のIV特性シミュレーション
IV特性シミュレーションの解析結果(0<VF<10V)

13. 13
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタの簡易等価回路モデル(スタンダードモデル)
のIV特性シミュレーション
IV特性シミュレーションの解析結果(-5V<VF<5V)

14. 14
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015

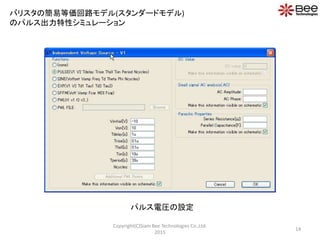

バリスタの簡易等価回路モデル(スタンダードモデル)
のパルス出力特性シミュレーション
パルス電圧の設定

15. 15
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015

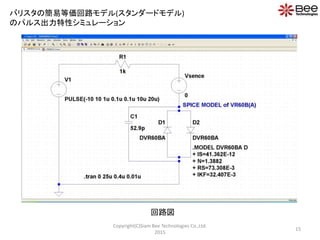

バリスタの簡易等価回路モデル(スタンダードモデル)
のパルス出力特性シミュレーション
回路図

16. 16
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタの簡易等価回路モデル(スタンダードモデル)
のパルス出力特性シミュレーション
シミュレーション結果
入力波形
出力波形

17. 17
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015
バリスタの簡易等価回路モデル(スタンダードモデル)
等価回路図
IV特性シミュレーション
パルスシミュレーション

18. 18
Copyright(C)Siam Bee Technologies Co.,Ltd.
2015

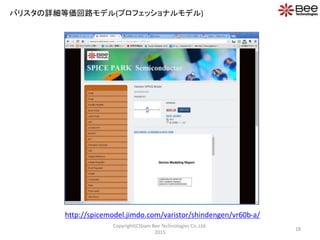

バリスタの詳細等価回路モデル(プロフェッショナルモデル)
http://spicemodel.jimdo.com/varistor/shindengen/vr60b-a/
