1. Создание расчески
Ключева Е.Е.
Санкт-Петербург
2013

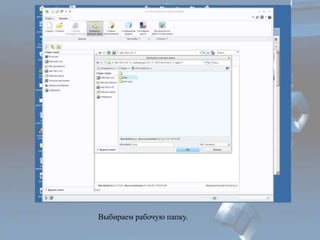

2. Выбираем рабочую папку.

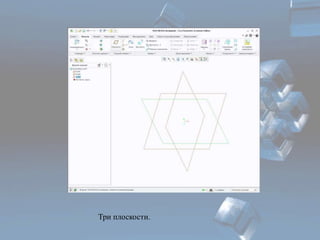

3. Три плоскости.

4. Вытянуть. Рисуем прямоугольник.

5. Размеры: 200*10. Толщина 2.

7. Надо нарисовать зубчики. Вытянуть.
Размещение.

8. Задать. Использовать предыдущую.

9. Рисуем прямоугольник-зубчик.

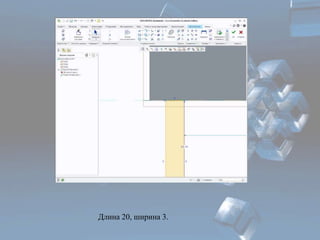

10. Длина 20, ширина 3.

11. Расстояние 1.

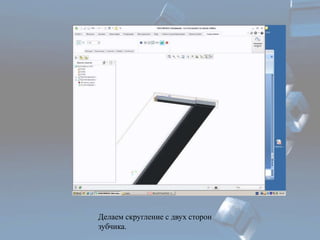

13. Делаем скругление с двух сторон
зубчика.

14. Объединяем в группу Скругление и
Вытягивание.

15. Образец. Массив.

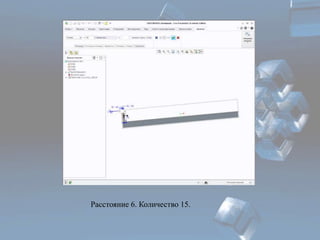

16. Расстояние 6. Количество 15.

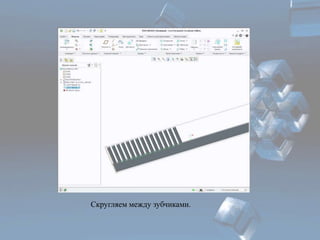

18. Скругляем между зубчиками.

19. Расческа готова.
