Документ описывает различные аудиовизуальные устройства, включая динамические громкоговорители, видеомагнитофоны, микрофоны и кинопроекторы, с акцентом на их технические характеристики и предназначение. Устройства предназначены для записи, воспроизведения и демонстрации аудио и видео материалов, обеспечивая различные режимы работы и совместимость с другими устройствами. Также упоминаются спецификации, такие как диапазоны частот, размеры, мощность и типы источников питания.

2. -
Абонентский динамический громкоговоритель ''РААЗ'' предназначен
для воспроизведения программ радиовещания, передаваемых по проводной
трансляционной сети. Номинальное подводимое напряжение 30 вольт.
Номинальная подводимая к громкоговорителю мощность 0,25ватта.
Диапазон звуковых частот, эффективно воспроизводимых
громкоговорителем 200...5000 герц. Среднее звуковое давление в полосе
частот - 0,25 Па. Регулятор громкости выполнен в вилке для подключения к
сети. ¶Московская артель ПромКооперации выпускала несколько видов АГ
и все с наименованием ''РААЗ''

3. -

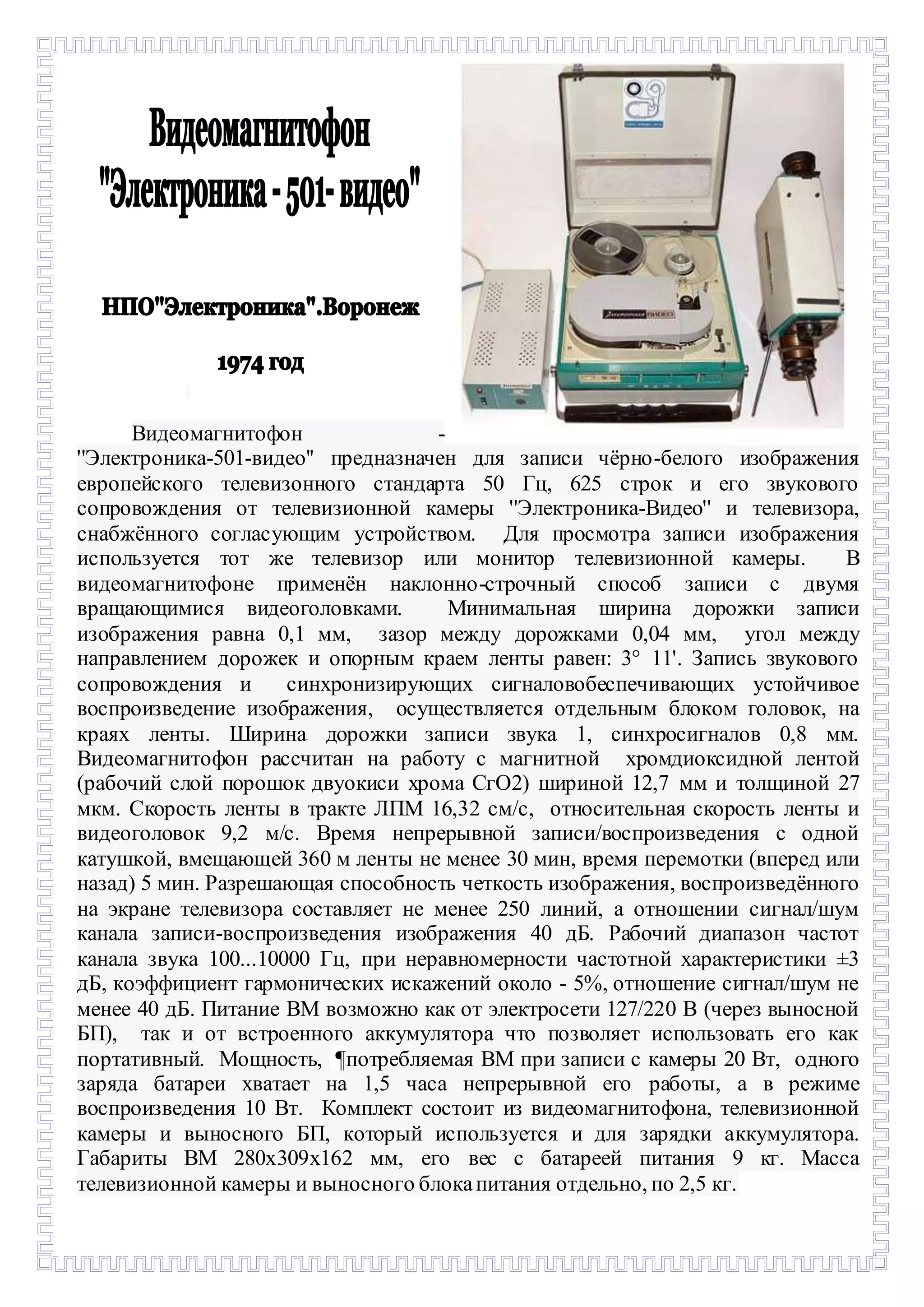

Видеомагнитофон -
''Электроника-501-видео'' предназначен для записи чёрно-белого изображения
европейского телевизонного стандарта 50 Гц, 625 строк и его звукового
сопровождения от телевизионной камеры ''Электроника-Видео'' и телевизора,
снабжённого согласующим устройством. Для просмотра записи изображения
используется тот же телевизор или монитор телевизионной камеры. В
видеомагнитофоне применён наклонно-строчный способ записи с двумя
вращающимися видеоголовками. Минимальная ширина дорожки записи
изображения равна 0,1 мм, зазор между дорожками 0,04 мм, угол между
направлением дорожек и опорным краем ленты равен: 3° 11'. Запись звукового
сопровождения и синхронизирующих сигналовобеспечивающих устойчивое
воспроизведение изображения, осуществляется отдельным блоком головок, на
краях ленты. Ширинa дорожки записи звука 1, синхросигналов 0,8 мм.
Видеомагнитофон рассчитан на работу с магнитной хромдиоксидной лентой
(рабочий слой порошок двуокиси хрома СгО2) шириной 12,7 мм и толщиной 27
мкм. Скорость ленты в тракте ЛПМ 16,32 см/с, относительная скорость ленты и
видеоголовок 9,2 м/с. Время непрерывной записи/воспроизведения с одной
катушкой, вмещающей 360 м ленты не менее 30 мин, время перемотки (вперед или
назад) 5 мин. Разрешающая способность четкость изображения, воспроизведённого
на экране телевизора составляет не менее 250 линий, а отношении сигнал/шум
канала записи-воспроизведения изображения 40 дБ. Рабочий диапазон частот
канала звука 100...10000 Гц, при неравномерности частотной характеристики ±3
дБ, коэффициент гармонических искажений около - 5%, отношение сигнал/шум не
менее 40 дБ. Питание ВМ возможно как от электросети 127/220 В (через выносной
БП), так и от встроенного аккумулятора что позволяет использовать его как
портативный. Мощность, ¶потребляемая ВМ при записи с камеры 20 Вт, одного
заряда батареи хватает на 1,5 часа непрерывной его работы, а в режиме
воспроизведения 10 Вт. Комплект состоит из видеомагнитофона, телевизионной
камеры и выносного БП, который используется и для зарядки аккумулятора.
Габариты ВМ 280х309х162 мм, его вес с батареей питания 9 кг. Масса
телевизионной камеры и выносного блока питания отдельно, по 2,5 кг.

4. -
Динамический микрофон ''МД-47'' предназначен для
любительской звукозаписи с бытовыми магнитофонами.
Чувствительность микрофона на нагрузке 0,5 Мом на частоте 1000
Гц не менее 15 мВ/м2/н. Неравномерность частотной
характеристики, в рабочем диапазоне частот 100...10000 Гц не
более 20 дБ, а в диапазоне 1000...10000 Гц не более 12 дБ. Микро
¶фон является ненаправленным.
Габариты микрофона ''МД-47'' - 94х71х32 мм.
Вес - 200 гр.

5. -

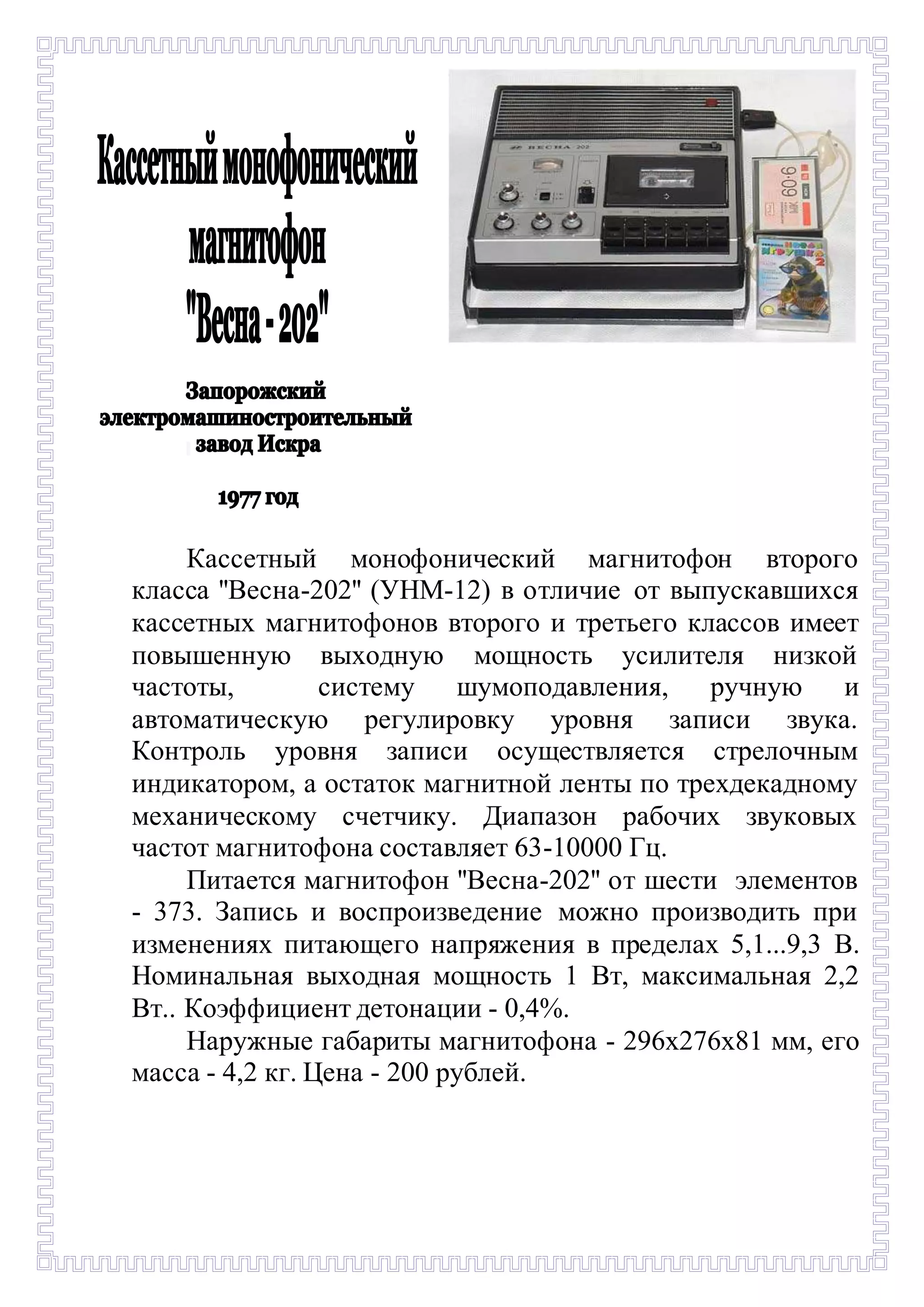

Кассетный монофонический магнитофон второго
класса ''Весна-202'' (УНМ-12) в отличие от выпускавшихся
кассетных магнитофонов второго и третьего классов имеет
повышенную выходную мощность усилителя низкой
частоты, систему шумоподавления, ручную и
автоматическую регулировку уровня записи звука.
Контроль уровня записи осуществляется стрелочным
индикатором, а остаток магнитной ленты по трехдекадному
механическому счетчику. Диапазон рабочих звуковых
частот магнитофона составляет 63-10000 Гц.
Питается магнитофон ''Весна-202'' от шести элементов
- 373. Запись и воспроизведение можно производить при
изменениях питающего напряжения в пределах 5,1...9,3 В.
Номинальная выходная мощность 1 Вт, максимальная 2,2
Вт.. Коэффициент детонации - 0,4%.
Наружные габариты магнитофона - 296х276х81 мм, его
масса - 4,2 кг. Цена - 200 рублей.

6. -
Кассетный монофонический магнитофон 2-го класса ''Карпаты-202-1''
(УНМ-12) выпускался одновременно с моделью ''Весна-202-1'' и по своей
электрической схеме и конструкции, ничем от него не отличается. В свою
очередь оба магнитофона являются модернизацией магнитофонов ''Весна-
202'' и ''Карпаты-202'' отличаясь от них другой только решёткой
громкоговорителя и незначительными изменениями в электрической схеме.
Диапазон звуковых частот магнитофона на линейном выходе от 63 до 10000
Гц, а воспроизводимых громкоговорителем 100...10000 Гц. ¶Питается
магнитофон от шести элементов 373.
Запись можно производить при напряжении питания от 5,1 до 9,3 В.
Номинальная выходная мощность усилителя — 1 Вт, максимальная — 2 Вт.
Коэффициент детонации не более 0,4%.
Размеры 296х276х81 мм.
Вес 4,2 кг.
Цена 200 рублей.

7. -

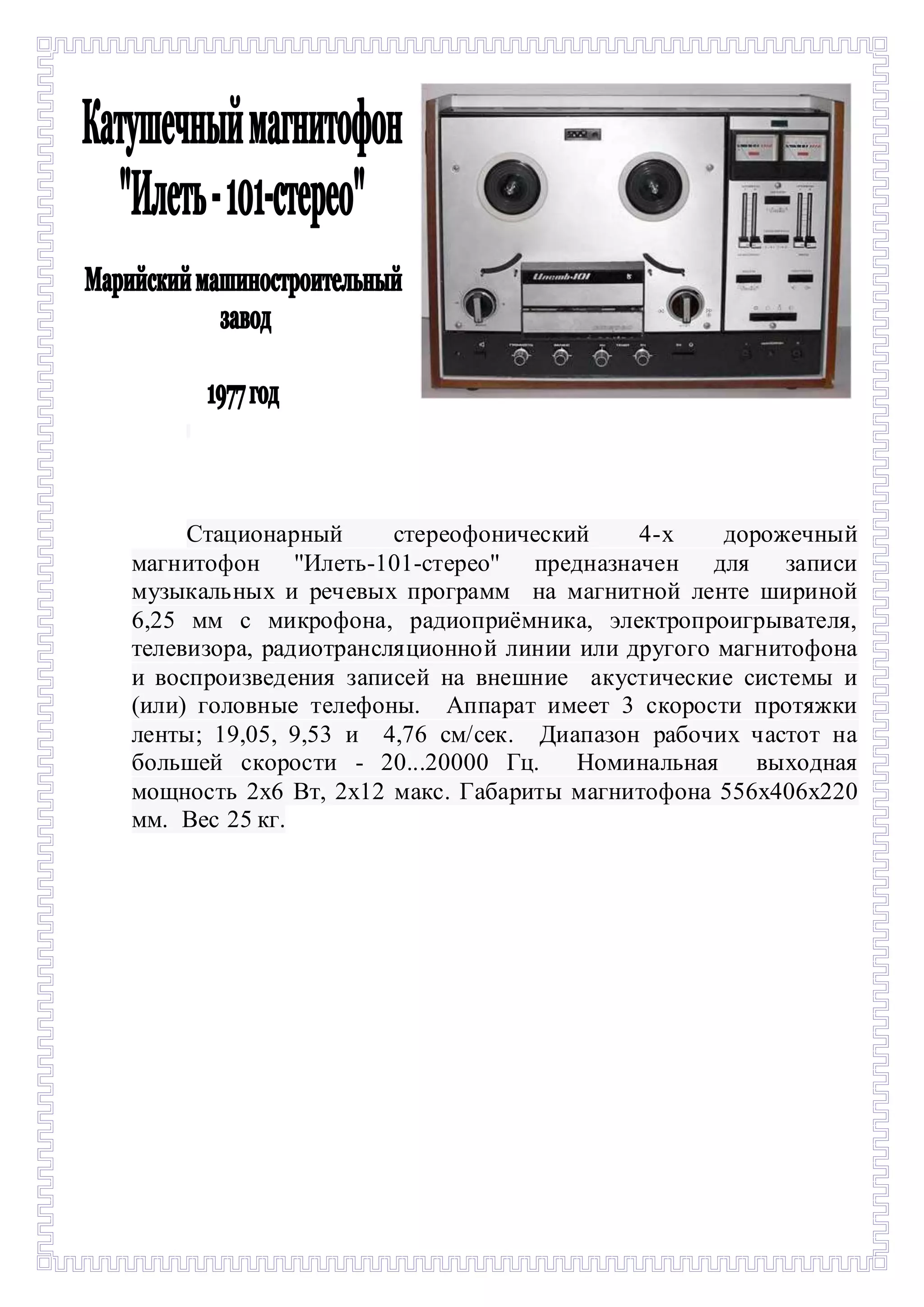

Стационарный стереофонический 4-х дорожечный
магнитофон ''Илеть-101-стерео'' предназначен для записи
музыкальных и речевых программ на магнитной ленте шириной
6,25 мм с микрофона, радиоприёмника, электропроигрывателя,
телевизора, радиотрансляционной линии или другого магнитофона
и воспроизведения записей на внешние акустические системы и
(или) головные телефоны. Аппарат имеет 3 скорости протяжки
ленты; 19,05, 9,53 и 4,76 см/сек. Диапазон рабочих частот на
большей скорости - 20...20000 Гц. Номинальная выходная
мощность 2х6 Вт, 2х12 макс. Габариты магнитофона 556х406х220
мм. Вес 25 кг.

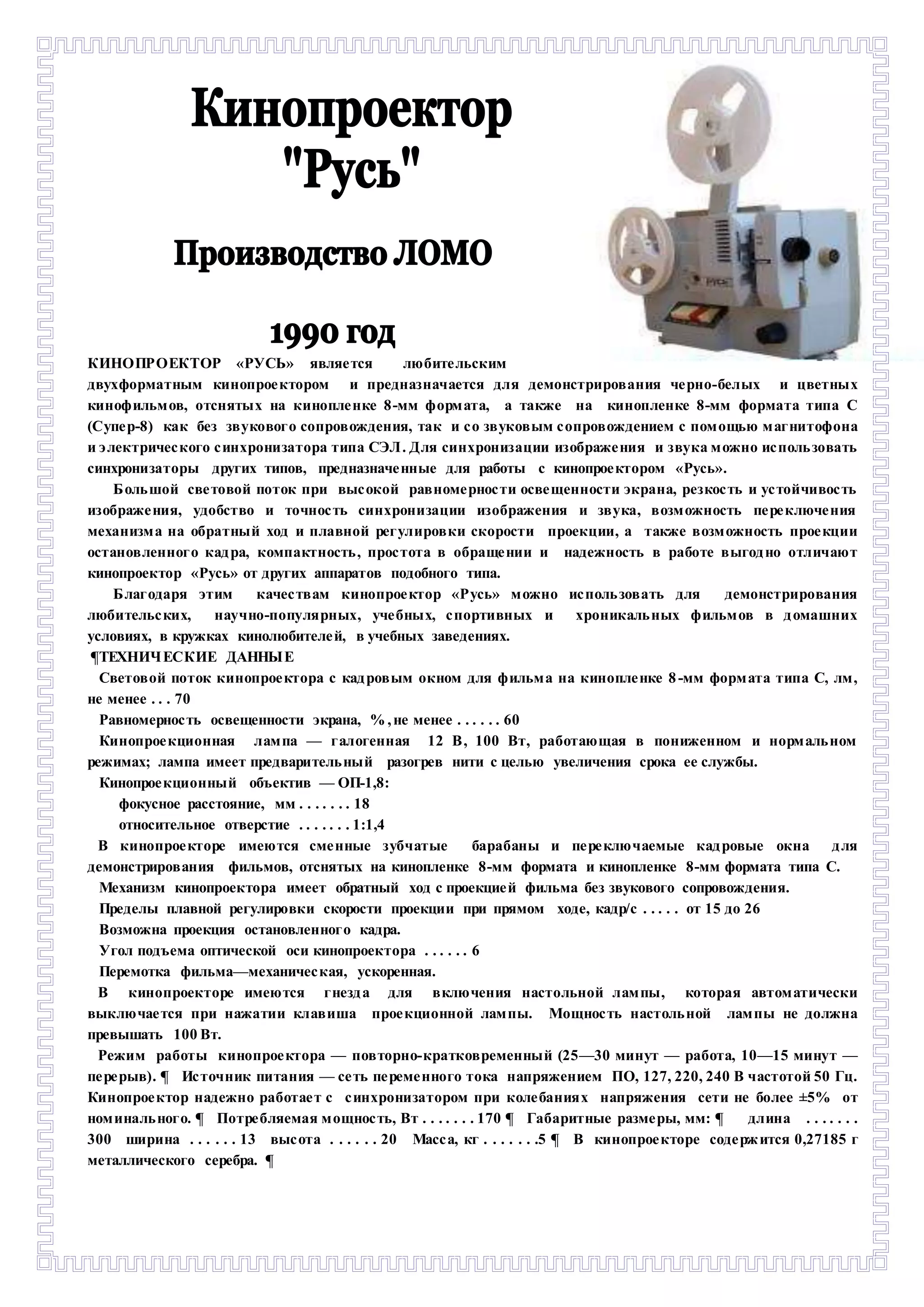

8. КИНОПРОЕКТОР «РУСЬ» являе тся любите льским
двухформатным кинопрое ктором и предназначается для демонстрирования че рно-белых и цветных
кинофильм ов, отснятых на кинопле нке 8 -мм форм ата, а также на кинопленке 8-мм формата типа С
(Супе р-8) как без звуковог о сопровождения, так и с о звуковым с опровождением с пом ощью м аг нитофона
и э лектричес кого с инхронизатора типа СЭЛ . Для синхронизации изображе ния и звука м ожно ис поль зовать
синхронизаторы других типов, предназначе нные для работы с кинопрое ктором «Русь».
Б оль шой све товой поток при выс окой равноме рнос ти осве щенности экрана, резкос ть и ус тойчивос ть
изображе ния, удобство и точнос ть синхронизации изображения и звука, возм ожность пе ре ключе ния
механизм а на обратный ход и плавной рег улировки скорости проекции, а также возм ожность прое кции
остановленног о кад ра, компактность , прос тота в обраще нии и надежность в работе выгод но отличают
кинопроектор «Русь» от других аппаратов подобного типа.
Б лаг одаря этим качес твам кинопрое ктор «Р усь» м ожно ис поль зовать для демонстрирования
любительс ких, научно-популярных, уче бных, с портивных и хроникаль ных фильм ов в д омашних
условиях, в кружках кинолюбителе й, в учебных заведениях.
¶ТЕХНИЧ ЕСКИЕ ДАННЫЕ
Световой поток кинопрое ктора с кад ровым окном для фильм а на кинопле нке 8 -мм форм ата типа С, лм ,
не менее . . . 70
Равномернос ть освещенности экрана, % , не менее . . . . . . 60
Кинопрое кционная лам па — г алогенная 12 В , 100 Вт, работающая в пониженном и норм аль ном
режимах; лампа имеет предваритель ный разогрев нити с целью увеличения срока ее службы.
Кинопрое кционный объектив — ОП-1,8:
фокусное расстояние, мм . . . . . . . 18
относительное отверстие . . . . . . . 1:1,4
В кинопрое кторе имеются сме нные зубчатые барабаны и пе ре ключаемые кад ровые окна д ля
демонстрирования фильмов, отснятых на кинопленке 8-мм формата и кинопленке 8-мм формата типа С.
Механизм кинопроектора имеет обратный ход с проекцие й фильма без звукового сопровождения.
Пределы плавной регулировки скорости проекции при прямом ходе, кадр/с . . . . . от 15 до 26
Возможна проекция остановленног о кадра.
Угол подъема оптической оси кинопроектора . . . . . . 6
Перемотка фильма—механичес кая, ускоренная.
В кинопроекторе имеются г незд а для включения настольной лам пы, которая автом атически
выключае тся при нажатии клавиша прое кционной лам пы. Мощнос ть настоль ной лам пы не должна
превышать 100 Вт.
Режим работы кинопрое ктора — повторно-кратковременный (25—30 минут — работа, 10—15 минут —
пе ре рыв). ¶ Ис точник питания — се ть пе реме нного тока напряжением ПО, 127, 220, 240 В частотой 50 Гц.
Кинопрое ктор надежно работае т с с инхронизатором при коле баниях напряжения сети не более ±5% от
ном иналь ног о. ¶ Потре бляемая м ощнос ть, Вт . . . . . . . 170 ¶ Габаритные разме ры, мм: ¶ длина . . . . . . .
300 ширина . . . . . . 13 выс ота . . . . . . 20 Масс а, кг . . . . . . .5 ¶ В кинопрое кторе соде рж ится 0,27185 г
металлического серебра. ¶

9. -
Бобины до 600метров, скорость проекции 24 к/сек, только прямой ход,
перемотка ручная. Объектив: 16КП1-1,2/50 50мм или 16КП1-1,2/35, 35мм.
посадка стандартная 38мм. лампа галогенная с отражателем КГИ 24-150-1
24в 150вт или Тунгсрам 24в 200вт (унифицированная с проекторами
Украина-7). Световой поток 400-600лм. Воспроизведение оптической и
магнитной фонограммы фильма. Усилитель транзисторный выполнен в виде
быстросъемного блока внутри корпуса проектора. Все компоненты
киноустановки находятся в одном корпусе, громкоговоритель встроенный
4вт. Выносной громкоговоритель 6 вт, поставлялся отдельно. Габариты
проектора 385х305х200мм вес 14,5кг; в чемодане 455х350х260мм вес 18кг.
Управление режимами проектора производится с помощью кнопочного
переключателя, имеется пульт ДУ. В проекторе применена новая система
передач на зубчатых ремнях, это позволило существенно снизить вес и шум
работы аппарата. За время выпуска проектор претерпевал некоторые
изменения, была упрощена система юстировки проекционной лампы, и с
1986г изменена электрическая схема проектора (кроме усилителя). Так же
производились некоторые внешние изменения.

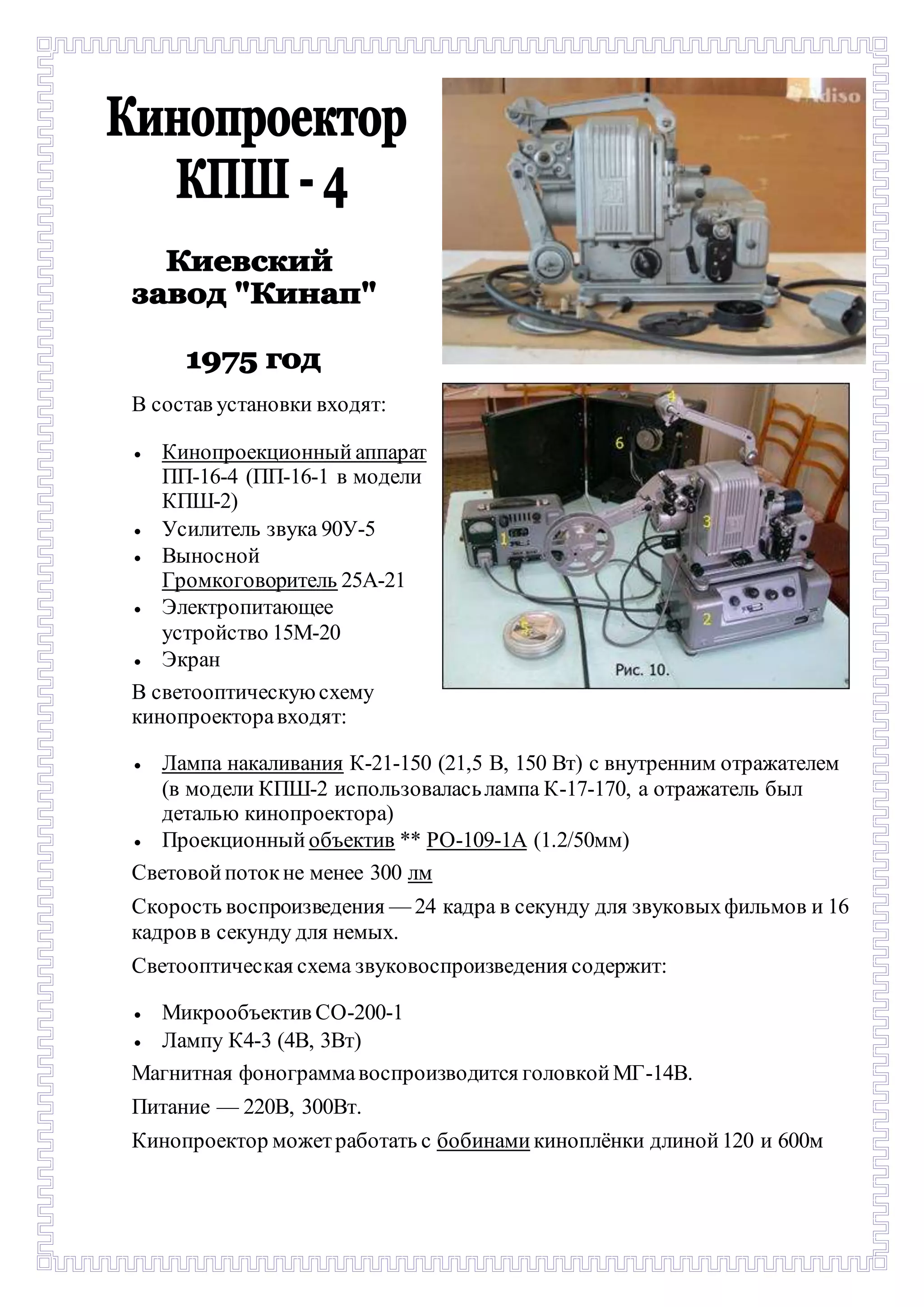

10. В состав установки входят:
 Кинопроекционный аппарат
ПП-16-4 (ПП-16-1 в модели
КПШ-2)
 Усилитель звука 90У-5
 Выносной
Громкоговоритель 25А-21
 Электропитающее
устройство 15М-20
 Экран
В светооптическую схему
кинопроектора входят:
 Лампа накаливания К-21-150 (21,5 В, 150 Вт) с внутренним отражателем
(в модели КПШ-2 использовалась лампа К-17-170, а отражатель был
деталью кинопроектора)
 Проекционный объектив ** РО-109-1А (1.2/50мм)
Световой поток не менее 300 лм
Скорость воспроизведения — 24 кадра в секунду для звуковых фильмов и 16
кадров в секунду для немых.
Светооптическая схема звуковоспроизведения содержит:
 Микрообъектив СО-200-1
 Лампу К4-3 (4В, 3Вт)
Магнитная фонограмма воспроизводится головкой МГ-14В.
Питание — 220В, 300Вт.
Кинопроектор может работать с бобинами киноплёнки длиной 120 и 600м

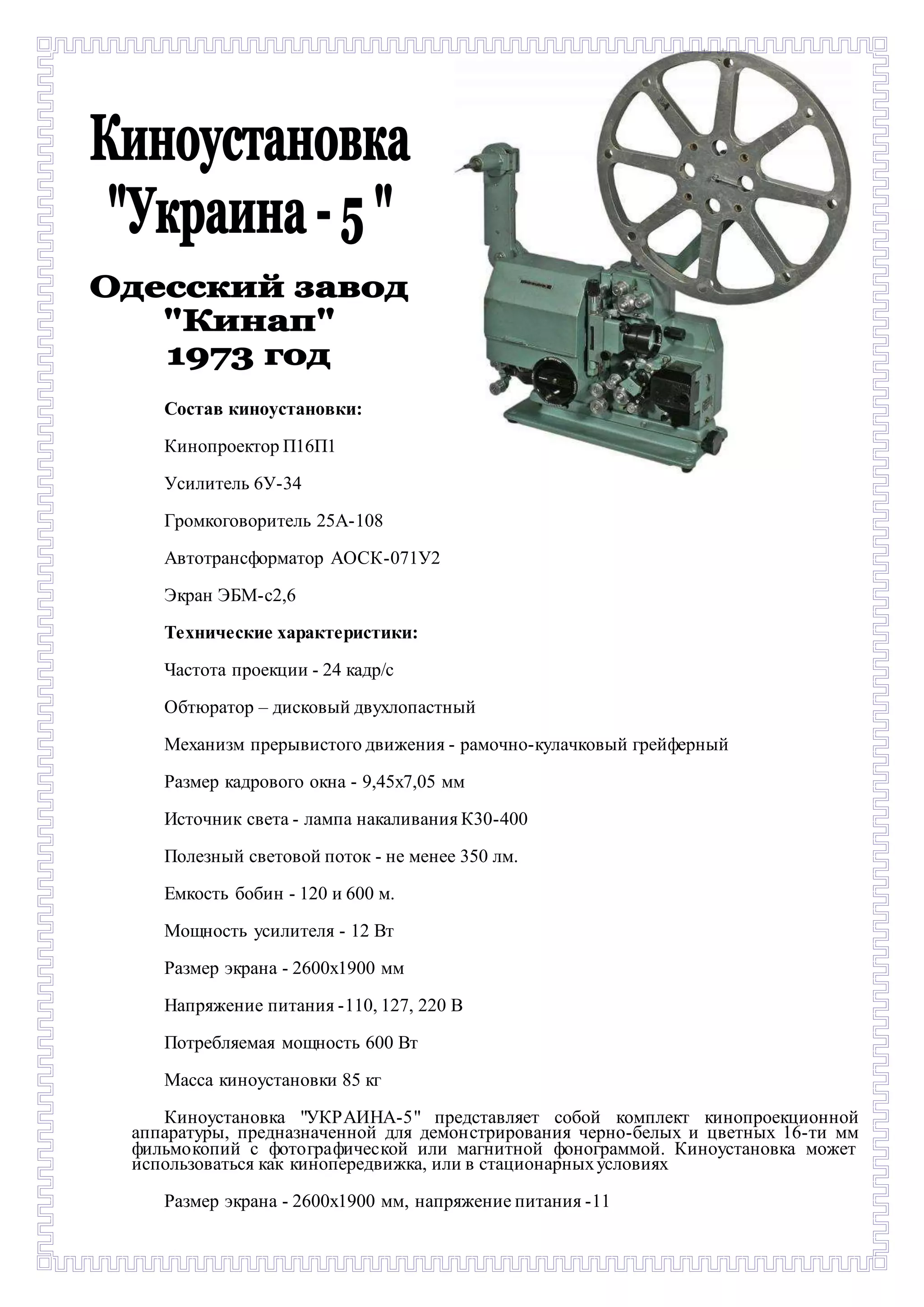

11. Состав киноустановки:
Кинопроектор П16П1
Усилитель 6У-34
Громкоговоритель 25А-108
Автотрансформатор АОСК-071У2
Экран ЭБМ-с2,6
Технические характеристики:
Частота проекции - 24 кадр/с
Обтюратор – дисковый двухлопастный
Механизм прерывистого движения - рамочно-кулачковый грейферный
Размер кадрового окна - 9,45х7,05 мм
Источник света - лампа накаливания К30-400
Полезный световой поток - не менее 350 лм.
Емкость бобин - 120 и 600 м.
Мощность усилителя - 12 Вт
Размер экрана - 2600х1900 мм
Напряжение питания -110, 127, 220 В
Потребляемая мощность 600 Вт
Масса киноустановки 85 кг
Киноустановка "УКРАИНА-5" представляет собой комплект кинопроекционной
аппаратуры, предназначенной для демонстрирования черно-белых и цветных 16-ти мм
фильмокопий с фотографической или магнитной фонограммой. Киноустановка может
использоваться как кинопередвижка, или в стационарных условиях
Размер экрана - 2600х1900 мм, напряжение питания -11

12. Сетевая ламповая всеволновая
магнитола III класса "Рекорд-301".
Бердский радиозавод.
Производство магнитолы с 1970 года
Сетевая ламповая магнитола III класса ''Рекорд-301'' предназначается для
приёма радиостанций в диапазонах длинных, средних, коротких (КВ-1, КВ-
2) и ультракоротких волн, а так же для записи и воспроизведения звука с
помощью модернизированной магнитофонной панели ''Нота''.
Магнитофонная приставка позволяет производить запись от микрофона,
звукоснимателя, трансляционной линии, радиоприёмника. ¶В ней
предусмотрена ускоренная перемотка ленты в обе стороны. Скорость
протяжки магнитной ленты в ЛПМ 9,53 см/сек. Номинальная выходная

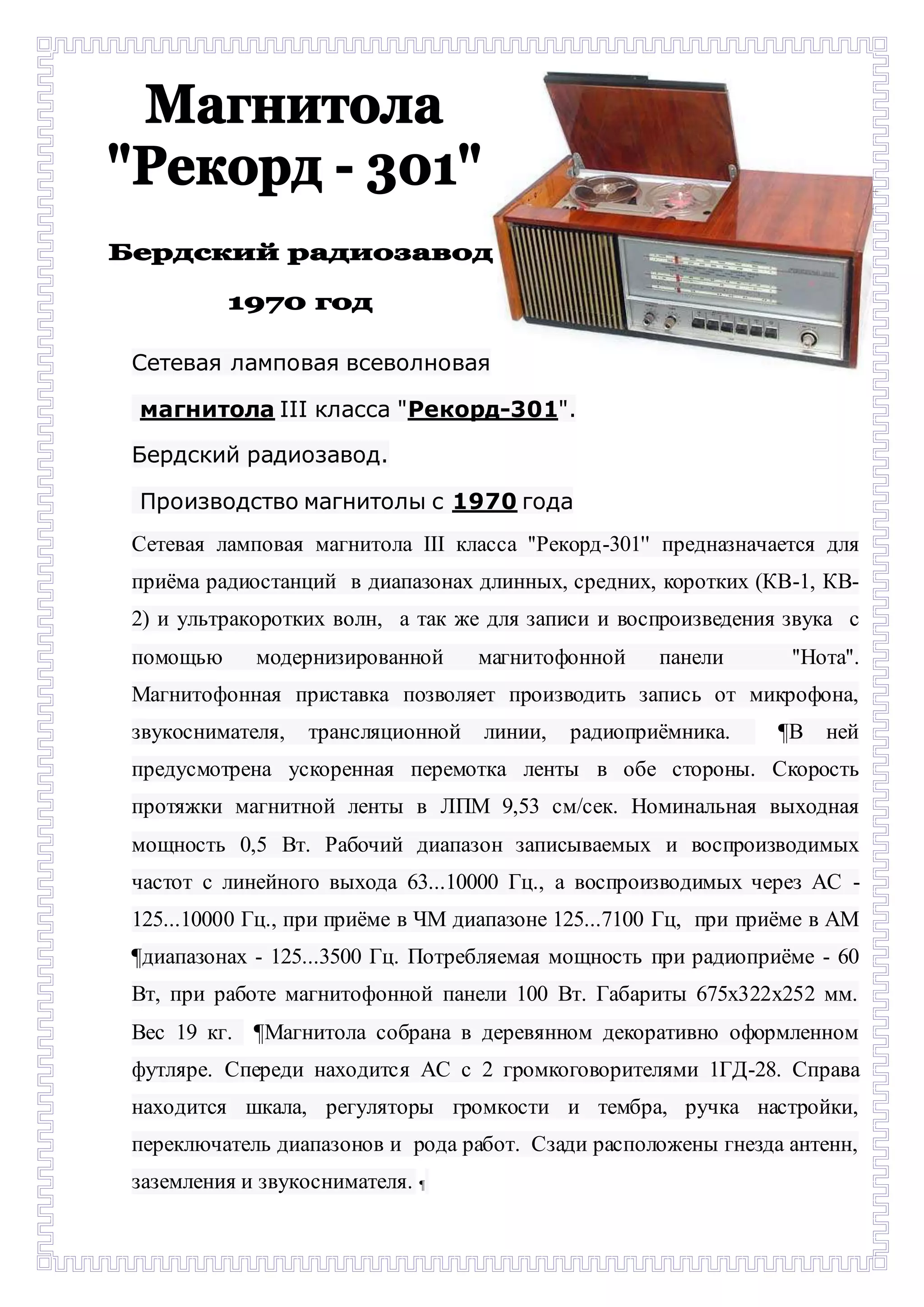

мощность 0,5 Вт. Рабочий диапазон записываемых и воспроизводимых
частот с линейного выхода 63...10000 Гц., а воспроизводимых через АС -
125...10000 Гц., при приёме в ЧМ диапазоне 125...7100 Гц, при приёме в АМ
¶диапазонах - 125...3500 Гц. Потребляемая мощность при радиоприёме - 60
Вт, при работе магнитофонной панели 100 Вт. Габариты 675х322х252 мм.
Вес 19 кг. ¶Магнитола собрана в деревянном декоративно оформленном
футляре. Спереди находится АС с 2 громкоговорителями 1ГД-28. Справа
находится шкала, регуляторы громкости и тембра, ручка настройки,
переключатель диапазонов и рода работ. Сзади расположены гнезда антенн,
заземления и звукоснимателя. ¶-

13. -

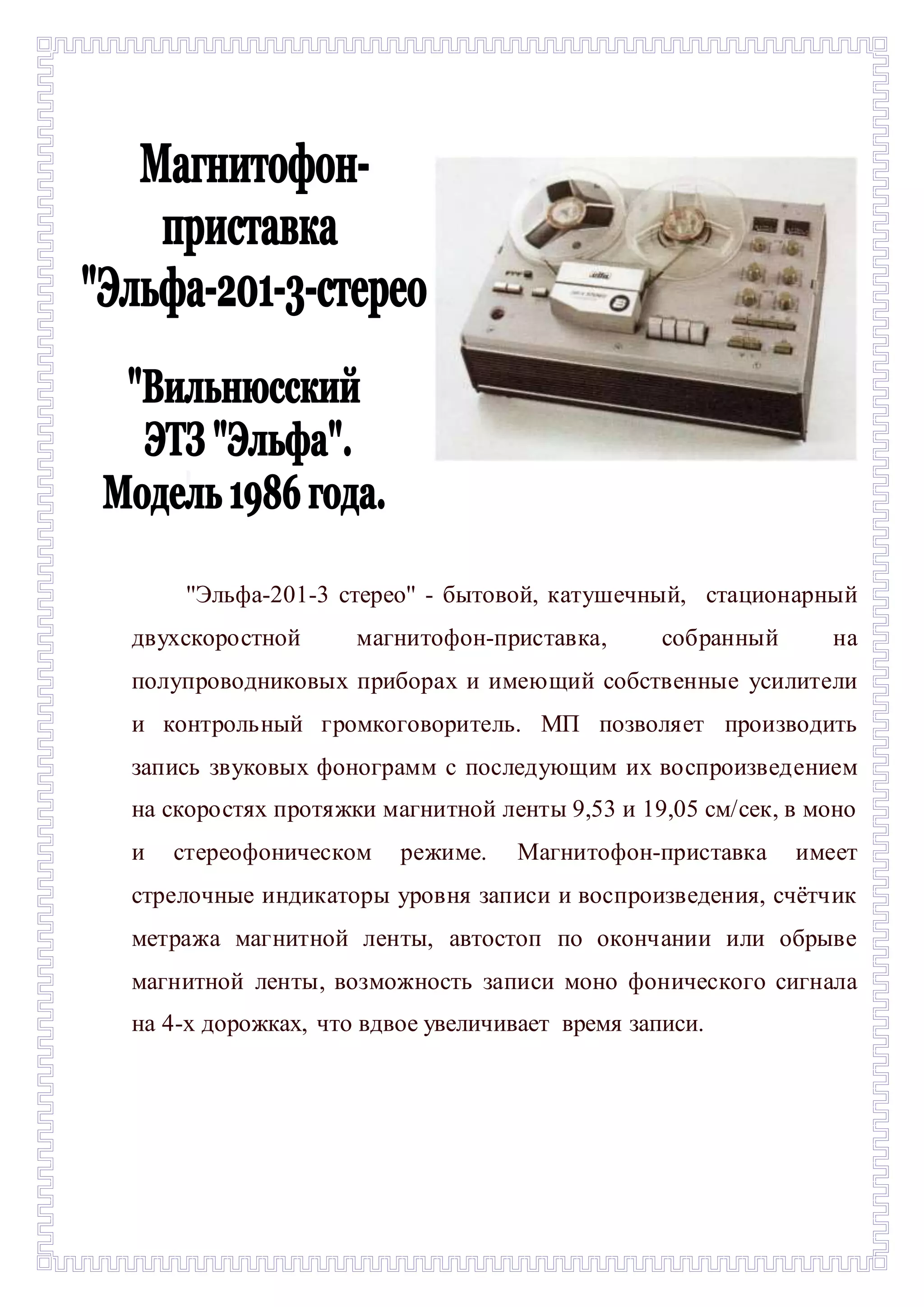

''Эльфа-201-3 стерео'' - бытовой, катушечный, стационарный
двухскоростной магнитофон-приставка, собранный на
полупроводниковых приборах и имеющий собственные усилители
и контрольный громкоговоритель. МП позволяет производить
запись звуковых фонограмм с последующим их воспроизведением
на скоростях протяжки магнитной ленты 9,53 и 19,05 см/сек, в моно
и стереофоническом режиме. Магнитофон-приставка имеет
стрелочные индикаторы уровня записи и воспроизведения, счётчик
метража магнитной ленты, автостоп по окончании или обрыве
магнитной ленты, возможность записи моно фонического сигнала
на 4-х дорожках, что вдвое увеличивает время записи.

14. -

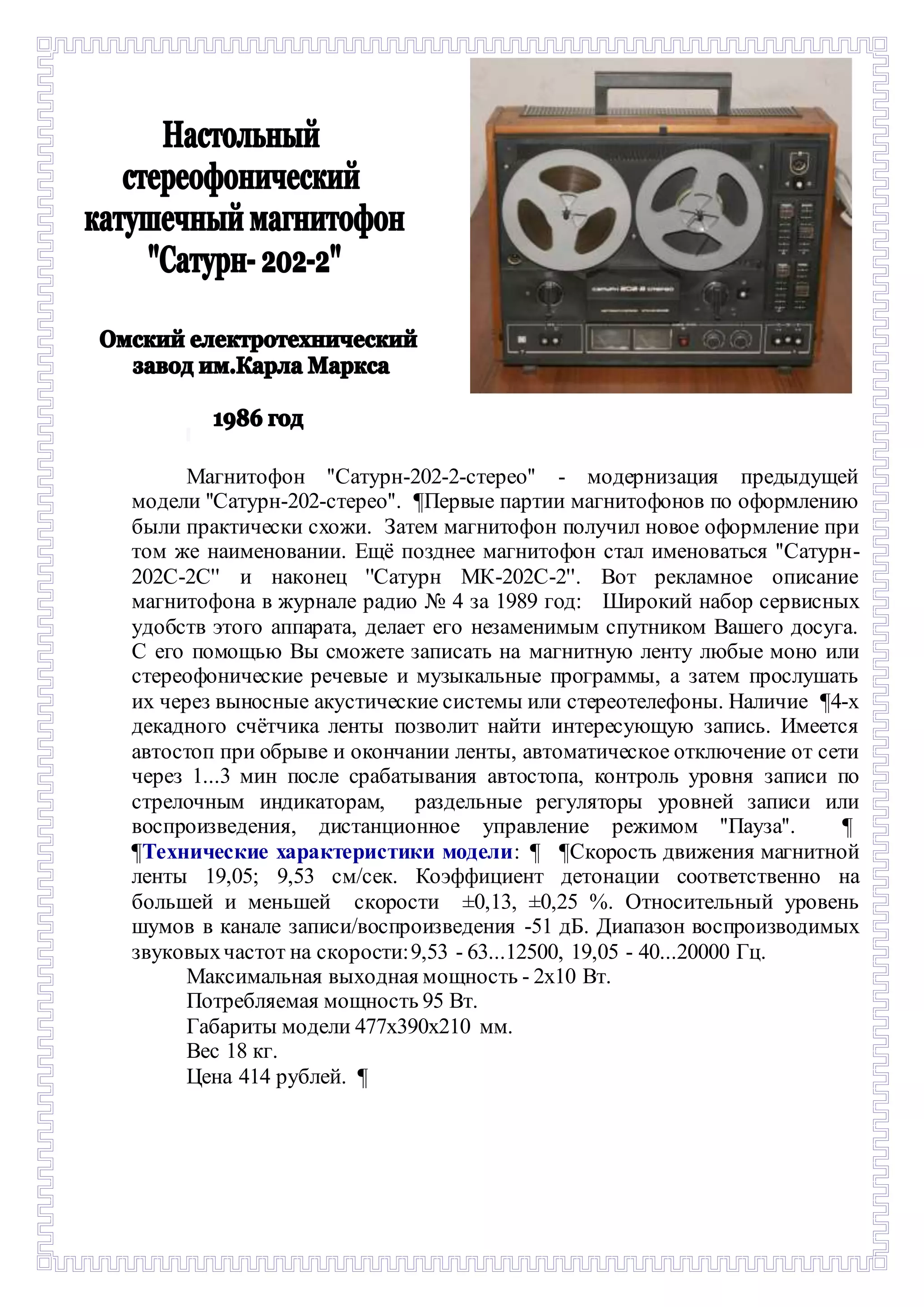

Магнитофон ''Сатурн-202-2-стерео'' - модернизация предыдущей
модели ''Сатурн-202-стерео''. ¶Первые партии магнитофонов по оформлению
были практически схожи. Затем магнитофон получил новое оформление при
том же наименовании. Ещё позднее магнитофон стал именоваться ''Сатурн-
202С-2C'' и наконец ''Сатурн МК-202С-2''. Вот рекламное описание
магнитофона в журнале радио № 4 за 1989 год: Широкий набор сервисных
удобств этого аппарата, делает его незаменимым спутником Вашего досуга.
С его помощью Вы сможете записать на магнитную ленту любые моно или
стереофонические речевые и музыкальные программы, а затем прослушать
их через выносные акустические системы или стереотелефоны. Наличие ¶4-х
декадного счётчика ленты позволит найти интересующую запись. Имеется
автостоп при обрыве и окончании ленты, автоматическое отключение от сети
через 1...3 мин после срабатывания автостопа, контроль уровня записи по
стрелочным индикаторам, раздельные регуляторы уровней записи или
воспроизведения, дистанционное управление режимом ''Пауза''. ¶-
¶Технические характеристики модели: ¶- ¶Скорость движения магнитной
ленты 19,05; 9,53 см/сек. Коэффициент детонации соответственно на
большей и меньшей скорости ±0,13, ±0,25 %. Относительный уровень
шумов в канале записи/воспроизведения -51 дБ. Диапазон воспроизводимых
звуковых частот на скорости: 9,53 - 63...12500, 19,05 - 40...20000 Гц.
Максимальная выходная мощность - 2х10 Вт.
Потребляемая мощность 95 Вт.
Габариты модели 477х390х210 мм.
Вес 18 кг.
Цена 414 рублей. ¶

15. -

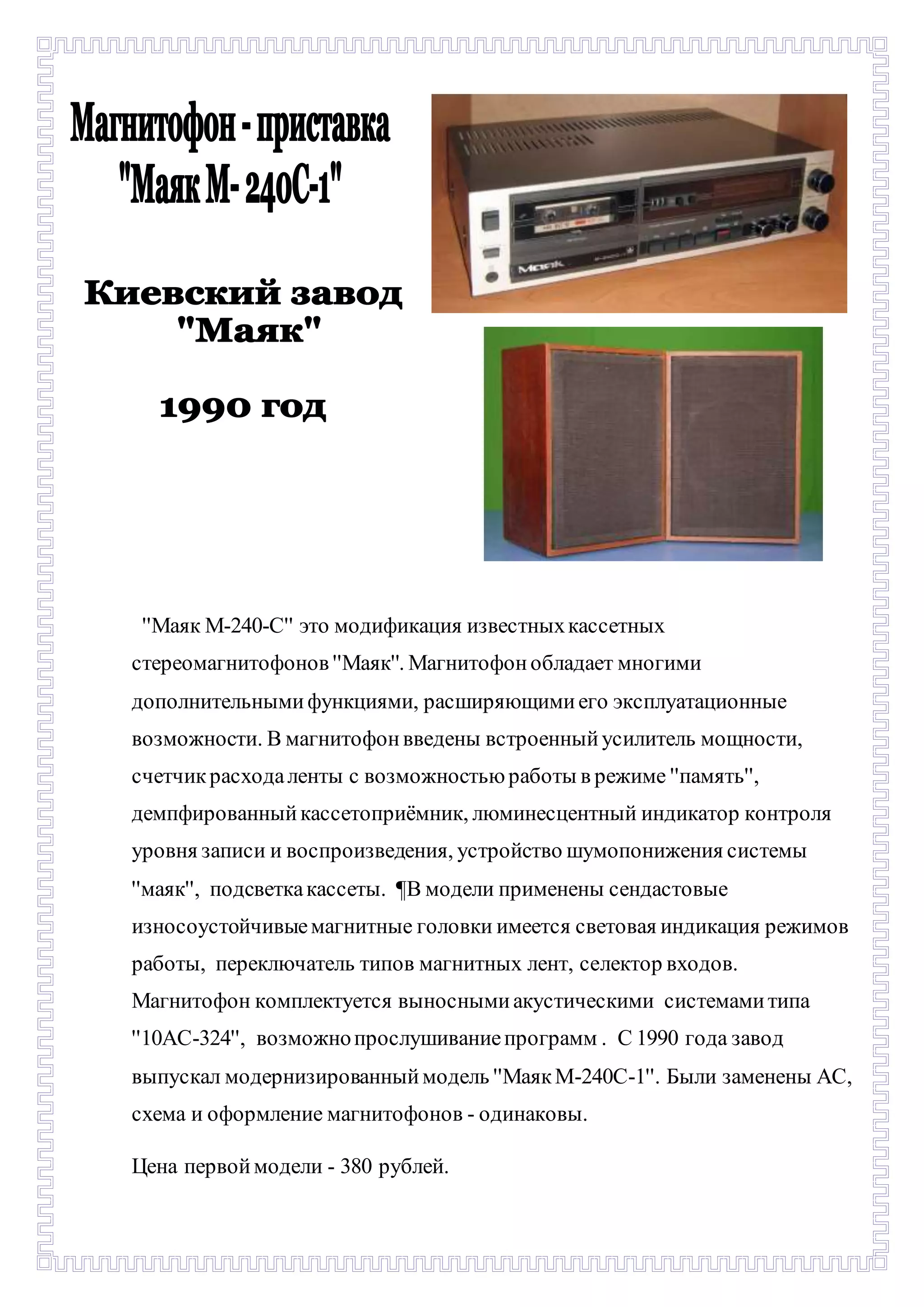

''Маяк М-240-С'' это модификация известных кассетных
стереомагнитофонов ''Маяк''. Магнитофон обладает многими
дополнительными функциями, расширяющими его эксплуатационные
возможности. В магнитофон введены встроенный усилитель мощности,
счетчик расхода ленты с возможностью работы в режиме ''память'',
демпфированный кассетоприёмник, люминесцентный индикатор контроля
уровня записи и воспроизведения, устройство шумопонижения системы
''маяк'', подсветка кассеты. ¶В модели применены сендастовые
износоустойчивые магнитные головки имеется световая индикация режимов
работы, переключатель типов магнитных лент, селектор входов.
Магнитофон комплектуется выносными акустическими системами типа
''10АС-324'', возможно прослушивание программ . С 1990 года завод
выпускал модернизированный модель ''Маяк М-240С-1''. Были заменены АС,
схема и оформление магнитофонов - одинаковы.
Цена первой модели - 380 рублей.

16. -
Магнитофон-приставка ''Маяк-232-стерео'' предназначен для
записи и воспроизведения фонограмм в кассетах МК-60 и МК-90 и
работает с 3 типами магнитных лент. В модели предусмотрены:
регуляторы тембра по ВЧ и НЧ, раздельное регулирование уровня
записи и воспроизведения; электронный индикатор уровня записи-
воспроизведения; световая индикация включения в сеть;
люминесцентная индикация включения системы шумопонижения,
громкоговорителей, микрофона, режима записи и типов
магнитных лент; счетчик расхода ленты; устройство «память»;
возможность подключения АС и стереотелефонов; система
шумопонижения; возможность проводного
дистанционного управления основными режимами; переключатель
входов.
Краткие характе рис тики: Скорость протяжки магнитной ленты,
см/с, 4,76; коэффициент детонации, % ±0,2; рабочий диапазон
частот на линейном выходе Гц, для ленты с рабочим слоем нз:
гамма окиси железа 40...12500, хромдиоксида 40...14000, гамма
окиси железа-хромдиоксида 40...16000. Уровень шумов и помех в
канале записи и воспроизведения, дБ, минус 50...56; максимальная
музыкальная мощность на АС при сопротивлении нагрузки 4 Ом,
Вт, 4. Потребляемая мощность от сети, ВА, не более 38; масса
магнитофона, кг, без упаковки 9,2; габариты магнитофона, мм, -
460х130х360, масса каждого громкоговорителя, кг, - 5; габариты
каждого громкоговорителя, мм, - 383х265х185.

17. -

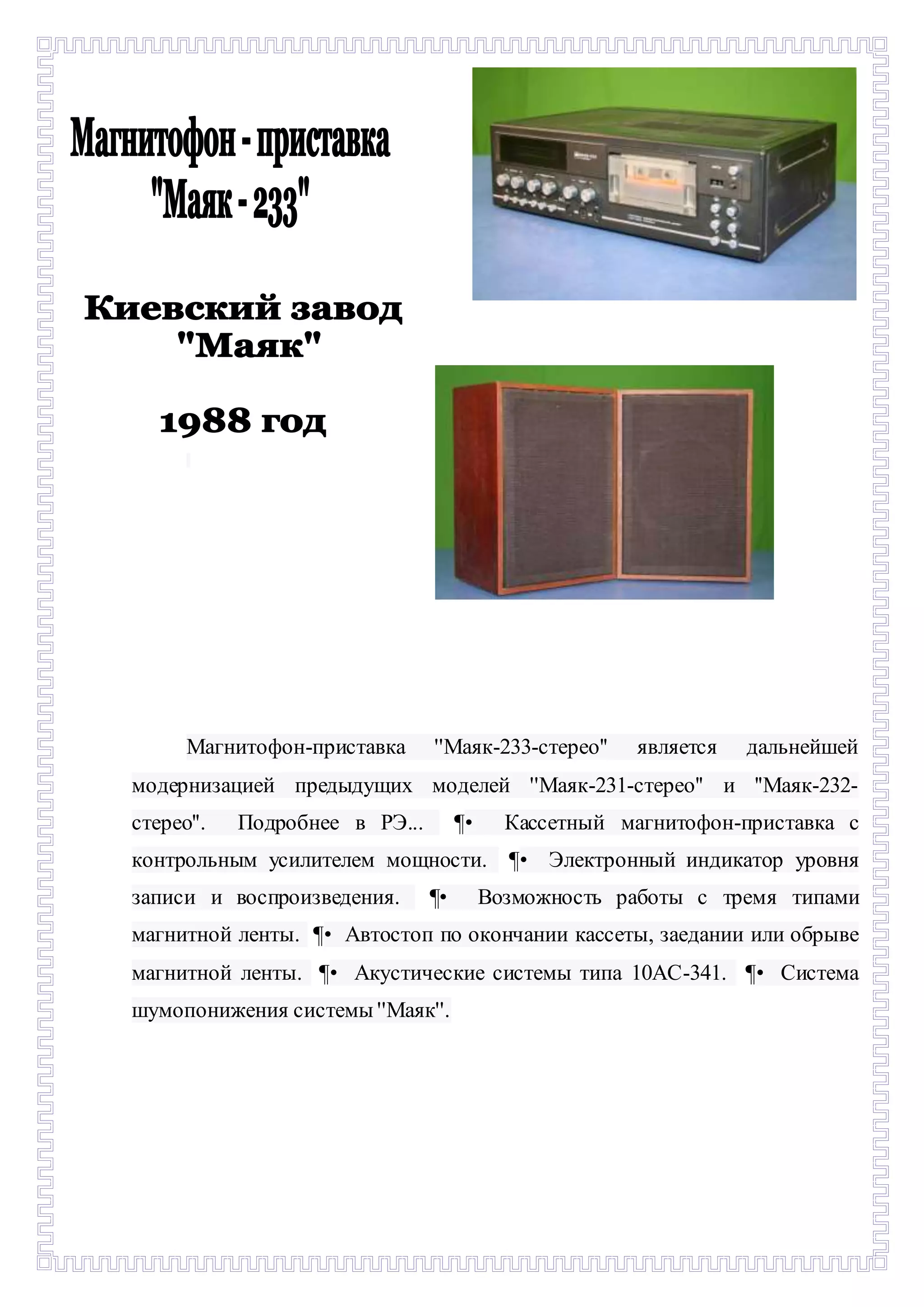

Магнитофон-приставка ''Маяк-233-стерео'' является дальнейшей
модернизацией предыдущих моделей ''Маяк-231-стерео'' и ''Маяк-232-
стерео''. Подробнее в РЭ... ¶• Кассетный магнитофон-приставка с
контрольным усилителем мощности. ¶• Электронный индикатор уровня
записи и воспроизведения. ¶• Возможность работы с тремя типами
магнитной ленты. ¶• Автостоп по окончании кассеты, заедании или обрыве
магнитной ленты. ¶• Акустические системы типа 10AC-341. ¶• Система
шумопонижения системы ''Маяк''.

18. Магнитофон-приставка ''Эльфа-201-стерео'' - предназначен для
высококачественной записи на магнитную ленту моно и стереофонических
речевых и музыкальных программ, с одновременным или последующим их
воспроизведением и прослушиванием с помощью головных
стереофонических телефонов а также внешнего усилителя с акустическими
системами. В магнитофоне имеется электронно-логическая система
оперативного управления режимами работы, позволяющая включать их в
любой последовательности (кроме режима ''Запись'') и система электронного
управления натяжением ленты и частотой вращения ведущего двигателя;
предусмотрено микширование (смешивание) сигнала с микрофонного входа
с сигналами со входов звукоснимателя, радиотрансляционной линии или
магнитофона; синхронная запись и воспроизведение, т.е. одновременная
запись по одному каналу и воспроизведение по другому; перезапись
сигналов из одного канала в другой с регулировкой уровня; запись
монофонических программ с эффектом ''эхо''; одновременное
воспроизведение (смешивание) двух отдельных монофонических программ
по левому и правому каналам. Магнитофон-приставка ''Эльфа-001-стерео''
обладает, кроме того и такими ставшими уже традиционными
эксплуатационными удобствами, как ''автостоп'', режимы ''реверс'' и
''автореверс'', режим ''откат'', позволяющий в режиме воспроизведения
возвратиться к предыдущей программе, минуя операцию перемотки ленты,
и режим ''временная остановка'', позволяющий останавливать ленту в паузах
записываемых программ. В новом аппарате предусмотрены; счетчик расхода
ленты, световые индикаторы основных режимов работы, пульт
дистанционного управления для режимов ''включение-выключение'',
''запись'', ''реверс'', ''временная остановка'', ''воспроизведение'', ''перемотка
вперед'', ''перемотка назад''.

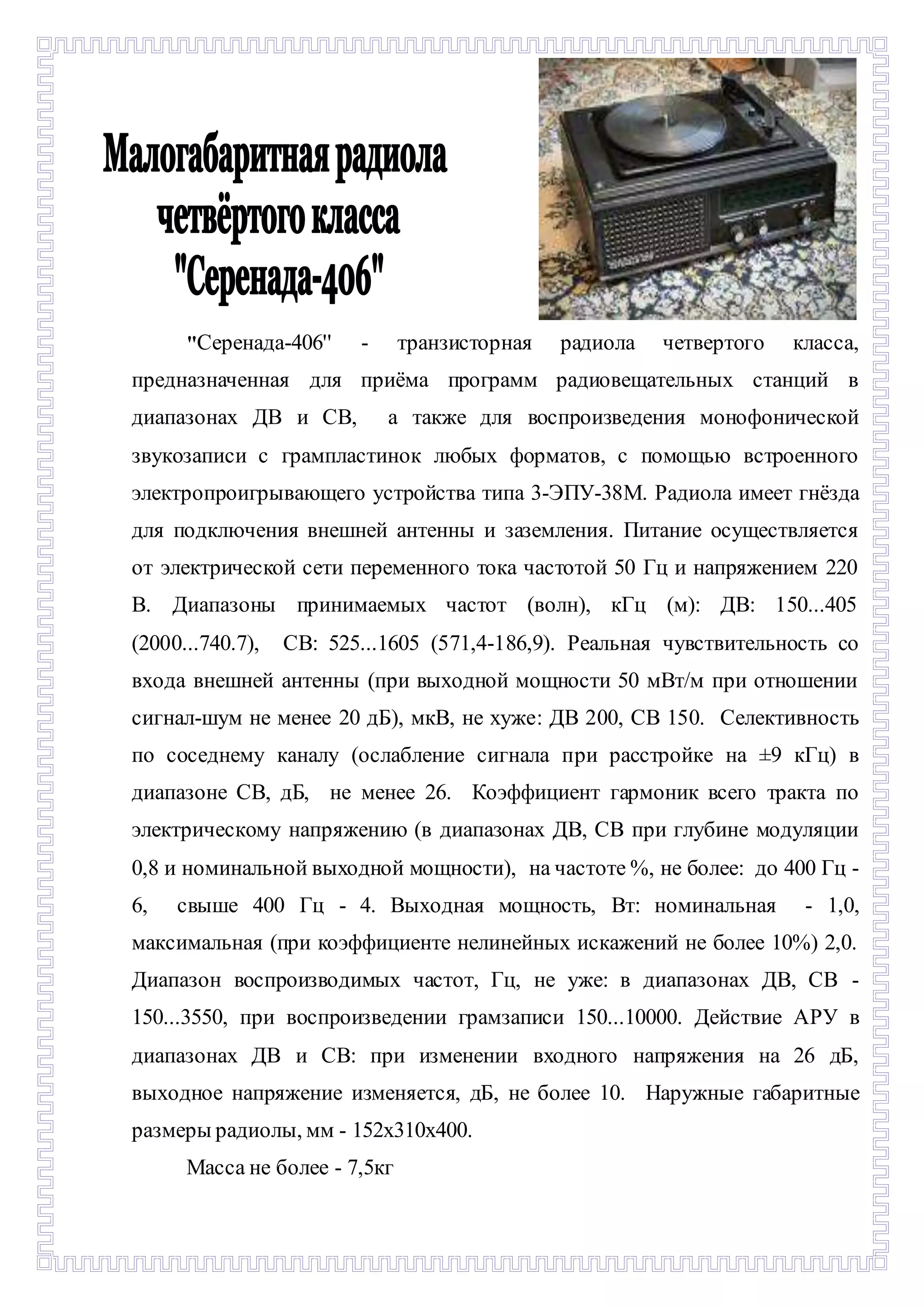

19. "Серенада-406'' - транзисторная радиола четвертого класса,
предназначенная для приёма программ радиовещательных станций в
диапазонах ДВ и СВ, а также для воспроизведения монофонической
звукозаписи с грампластинок любых форматов, с помощью встроенного
электропроигрывающего устройства типа 3-ЭПУ-38М. Радиола имеет гнёзда
для подключения внешней антенны и заземления. Питание осуществляется
от электрической сети переменного тока частотой 50 Гц и напряжением 220
В. Диапазоны принимаемых частот (волн), кГц (м): ДВ: 150...405
(2000...740.7), СВ: 525...1605 (571,4-186,9). Реальная чувствительность со
входа внешней антенны (при выходной мощности 50 мВт/м при отношении
сигнал-шум не менее 20 дБ), мкВ, не хуже: ДВ 200, СВ 150. Селективность
по соседнему каналу (ослабление сигнала при расстройке на ±9 кГц) в
диапазоне СВ, дБ, не менее 26. Коэффициент гармоник всего тракта по
электрическому напряжению (в диапазонах ДВ, СВ при глубине модуляции
0,8 и номинальной выходной мощности), на частоте %, не более: до 400 Гц -
6, свыше 400 Гц - 4. Выходная мощность, Вт: номинальная - 1,0,
максимальная (при коэффициенте нелинейных искажений не более 10%) 2,0.
Диапазон воспроизводимых частот, Гц, не уже: в диапазонах ДВ, СВ -
150...3550, при воспроизведении грамзаписи 150...10000. Действие АРУ в
диапазонах ДВ и СВ: при изменении входного напряжения на 26 дБ,
выходное напряжение изменяется, дБ, не более 10. Наружные габаритные
размеры радиолы, мм - 152х310х400.
Масса не более - 7,5кг

20. -

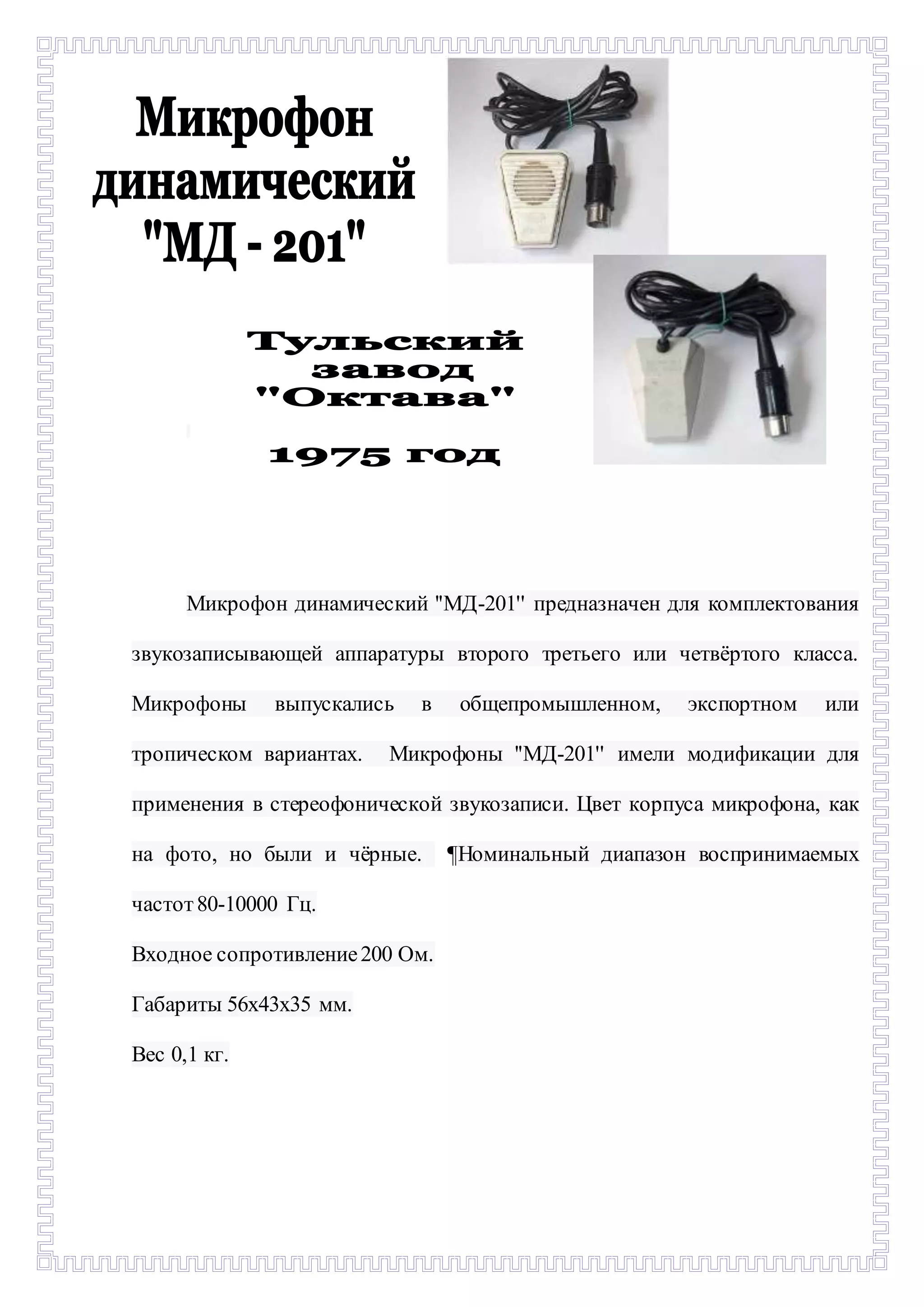

Микрофон динамический ''МД-201'' предназначен для комплектования
звукозаписывающей аппаратуры второго третьего или четвёртого класса.
Микрофоны выпускались в общепромышленном, экспортном или
тропическом вариантах. Микрофоны ''МД-201'' имели модификации для
применения в стереофонической звукозаписи. Цвет корпуса микрофона, как
на фото, но были и чёрные. ¶Номинальный диапазон воспринимаемых
частот 80-10000 Гц.
Входное сопротивление 200 Ом.
Габариты 56х43х35 мм.
Вес 0,1 кг.

21. -

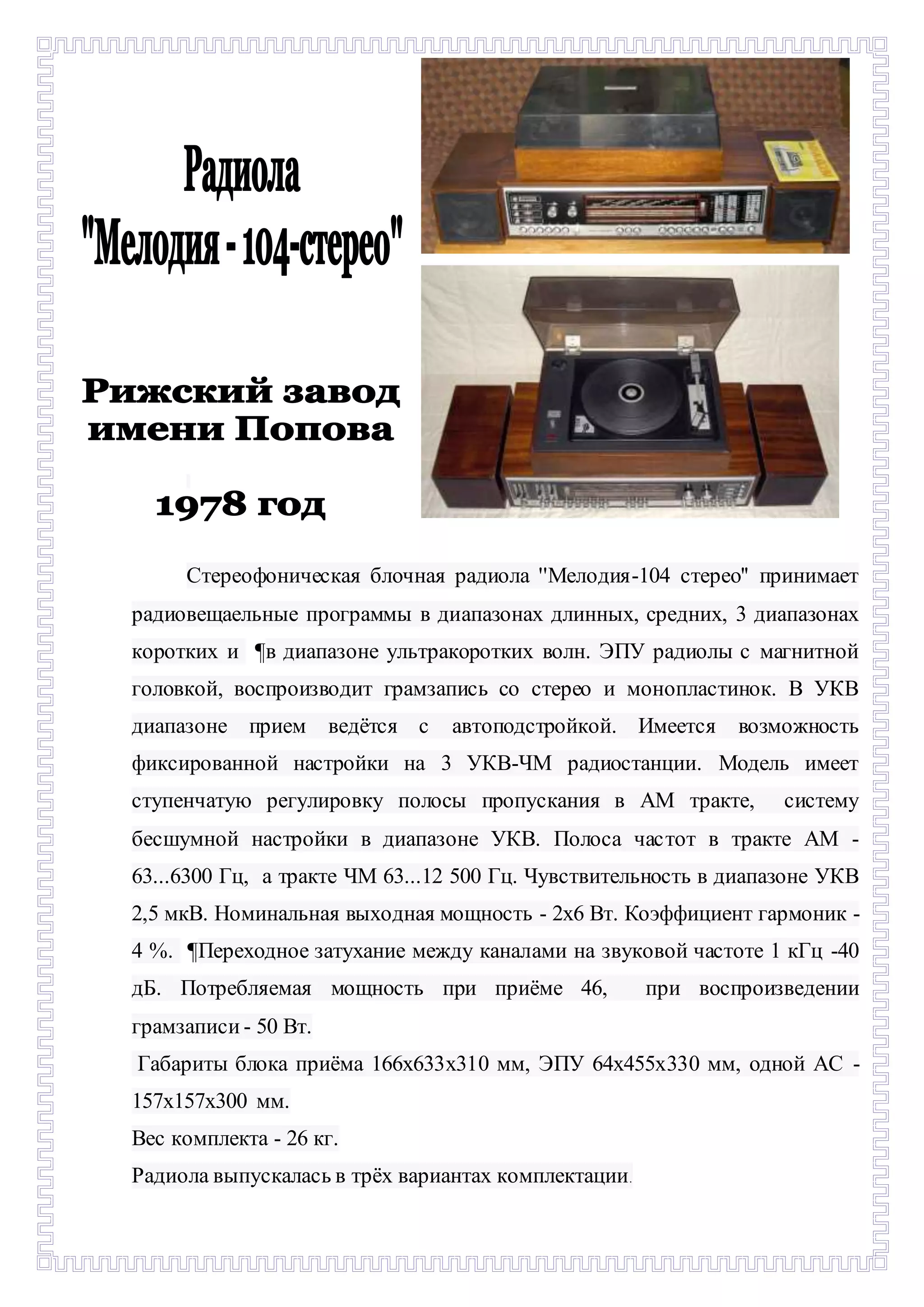

Стереофоническая блочная радиола ''Мелодия-104 стерео'' принимает
радиовещаельные программы в диапазонах длинных, средних, 3 диапазонах
коротких и ¶в диапазоне ультракоротких волн. ЭПУ радиолы с магнитной
головкой, воспроизводит грамзапись со стерео и монопластинок. В УКВ
диапазоне прием ведётся с автоподстройкой. Имеется возможность
фиксированной настройки на 3 УКВ-ЧМ радиостанции. Модель имеет
ступенчатую регулировку полосы пропускания в АМ тракте, систему
бесшумной настройки в диапазоне УКВ. Полоса час тот в тракте AM -
63...6300 Гц, а тракте ЧМ 63...12 500 Гц. Чувствительность в диапазоне УКВ
2,5 мкВ. Номинальная выходная мощность - 2х6 Вт. Коэффициент гармоник -
4 %. ¶Переходное затухание между каналами на звуковой частоте 1 кГц -40
дБ. Потребляемая мощность при приёме 46, при воспроизведении
грамзаписи - 50 Вт.
Габариты блока приёма 166х633х310 мм, ЭПУ 64х455х330 мм, одной АС -
157х157х300 мм.
Вес комплекта - 26 кг.
Радиола выпускалась в трёх вариантах комплектации.

22. -

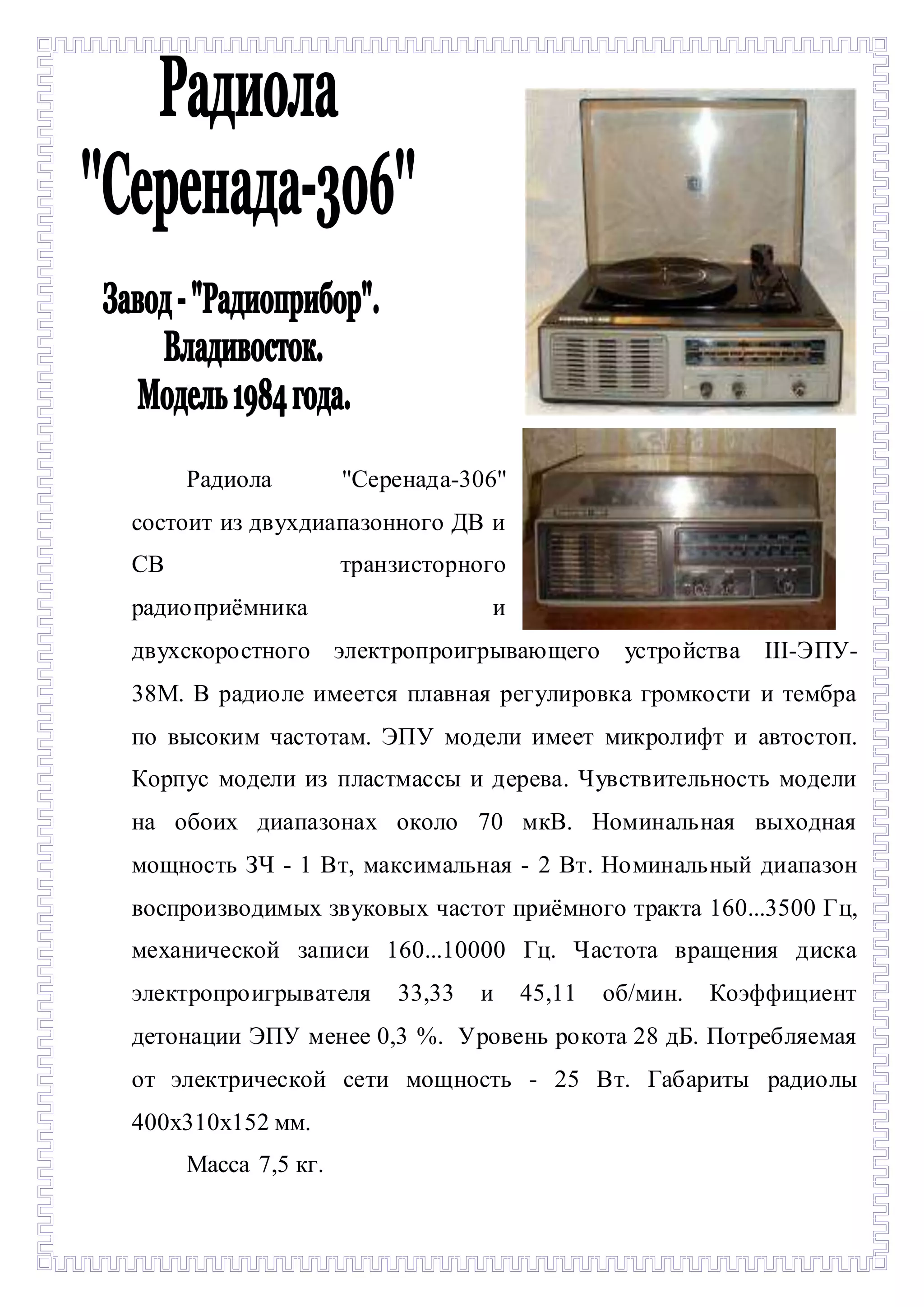

Радиола ''Серенада-306''
состоит из двухдиапазонного ДВ и
СВ транзисторного
радиоприёмника и
двухскоростного электропроигрывающего устройства III-ЭПУ-
38М. В радиоле имеется плавная регулировка громкости и тембра
по высоким частотам. ЭПУ модели имеет микролифт и автостоп.
Корпус модели из пластмассы и дерева. Чувствительность модели
на обоих диапазонах около 70 мкВ. Номинальная выходная
мощность ЗЧ - 1 Вт, максимальная - 2 Вт. Номинальный диапазон
воспроизводимых звуковых частот приёмного тракта 160...3500 Гц,
механической записи 160...10000 Гц. Частота вращения диска
электропроигрывателя 33,33 и 45,11 об/мин. Коэффициент
детонации ЭПУ менее 0,3 %. Уровень рокота 28 дБ. Потребляемая
от электрической сети мощность - 25 Вт. Габариты радиолы
400х310х152 мм.
Масса 7,5 кг.

23. -
Радиоприёмник ''Альпинист-321'' представляет собой двух
диапазонный ДВ, СВ супергетеродин перносного типа с питанием от батарей
или от электрической сети 220 вольт через выносной девятивольтовый блок
питания. Технические характеристики приёмника:
Диапазон принимаемых частот (или волн): ДВ: 148.5..283.5 кГц
(2020.2..1058.2 м), СВ: 526.5..1606.5 кГц (569.8...186.7 м). Чувствительность
радиоприёмника на внутреннюю магнитную антенну: ДВ 1.5, СВ 0.7 мВ/м.
Селективность (избирательность по соседнему каналу) 30 дБ.
Номинальная выходная мощность УЗЧ - 500 мВт, максимальная - 800 мВт.
Диапазон воспроизводимых звуковых частот 200...3550 Гц.
Питание от 4-х элементов А-343.
Габариты радиоприёмника - 230.5х55.7х142 мм.
Масса - 0.85 кг.

24. -
Радиоприёмник ''Ишим-003'' представляет собой всеволновый
супергетеродин с одним преобразованием частоты и с
разделёнными каналами АМ - ЧМ. Он предназначен для
комплектации радиотрансляционных узлов, обеспечивая приём
радиостанций, работающих АМ в диапазонах длинных, средних и
коротких волн от 3,3 до 18 мГц, а также с ЧМ в УКВ диапазоне.
Существовало 2 варианта оформления радиоприёмника, в
металлическом или в пластмассовом футляре (''Ишим-003-1'').

25. Школьный радиоузел в рекомендуемой «базовой»
комплектации ТР 200 РУ состоит из:
1. ТР 200 Трансляционный радиоузел — 1 шт.
2. HD 310/10ГРН 321/6ГРН 310/1ГРН 300
Громкоговорители абонентские настенные, до* —
7/20/60/100 шт.
3. Паспорт и гарантийный талон. Руководство по
эксплуатации. Технические описания на входящие
изделия — 1 кт.
4. Упаковочная тара — 1 шт.

26. -
Стереофонический электрофон Akords 001 - первый электрофон
высшего класса в СССР. Он предназначен для прослушивания
записей с граммофонных пластинок всех типов и форматов.
Электрофон состоит из блока проигрывателя, в котором размещены
усилитель НЧ и ЭПУ, и двух акустических колонок.
УНЧ имеет 2 одинаковых канала усиления. Для работы от
магнитоэлектрического звукоснимателя в ЭПУ имеется
корректирующий усилитель, а для работы от других источников
используется двухкаскадный предусилитель. Электрофон имеет
гнёзда для подключения трансляци онной сети, магнитофона,
радиоприёмника и головных стереофонических телефонов.
Переключение входов осуществляется кнопочным переключателем,
установленным на передней панели. В экспортных вариантах
подключение трансляционной сети, конечно, не предусмотрено.
В электрофоне применено стереофоническое ЭПУ I кл. I-ЭПУ-73С с
магнитоэлектрической головкой ГЗУМ-73С (ГЗКМ-73С) и
полуавтоматическим управлением звукоснимателем. Головка имее т 2
иглы - алмазную для пластинок с узкой канавкой (16, 33, 45
об/мин) и корундовую для пластинок на 78 об/мин. Позднее в ЭПУ
была исключена скорость 16 об/мин, а затем и 78 об/мин.
АС состоит из двух звуковых колонок 10MAC-1, в которых
установлены громкоговорители 10ГД-30Е и 3ГД-31.
Основные характеристики
Полоса рабочих частот электрофона - 60...15000 Гц
Максимальная выходная мощность каждого канала - 10 В
Габариты электропроигрывателя: 210 - 465 - 380 мм, масса -
16.5 кг Габариты акустических колонок: 430 - 270 - 255
мм, масса колонки - 8.2 кг

27. -
Унифицированные телевизоры чёрно-белого изображения ''Весна-346''
и ''Весна-346Д'' выпускали в настольном и напольном вариантах исполнения.
Они предназначены для работы на любом канале МВ или ¶ДМВ диапазона
(индекс ''Д''). Телевизор имеет кинескоп с диагональю 50 см.
Чувствительность в метровом диапазоне 50 мкВ и 90 мкВ в дециметровом.
Номинальная выходная мощность по каналу звука 1 Вт.
Диапазон воспроизводимых звуковых частот 100...10 000 Гц.
Мощность потребляемая от электросети 155 Вт.
Масса модели - 27 кг.
В телевизоре имеются разъёмы для подключения головных телефонов, при
этом по желанию можно отключить внутренний громкоговоритель. В
телевизоре имеются системы по поддержанию размера и качества
изображения и звука, это АРУ и АПЧ и Ф. Более подробно с телевизором
''Весна-346/Д'' и его характеристиками - можно ознакомится в инструкции по
эксплуатации. Электрической схемы к сожалению нет. У телевизора был
двойник - ТВ ''Янтарь-346/Д'', который выпускался этим же заводом для
расширения ассортимента наименований выпускаемых телевизоров.

28. -
Телевизор ''Электрон Ц-382/Д'' предназначен для приёма
¶цветных и черно-белых телевизионных программ в метровом и
дециметровом диапазонах (индекс Д) частот. Улучшить качество
изображения и повысить надежность работы телевизора при
различных условиях приёма позволил целый ряд технических
новшеств. Среди них следует отметить применение кинескопа с
самосведением и углом отклонения лучей 90 °, отличающегося
высокой яркостью и контрастностью изображения, использование
микросхем .а так же автоматических регулировок. Импульсный
блок.

29. -
''Вега У-120-стерео'', позднее ''Вега 10У-120-стерео'' полный усилитель
¶1 группы сложности. Он предназначен для усиления сигналов от
различных источников звуковых программ. Модель имеет: коммутацию
¶входов источников программ; регулировку АЧХ ВЧ и НЧ, громкости и
¶стереобаланса ; ступенчатое изменение громкости; включение фильтров
ВЧ, НЧ; индикаторы сети и перегрузки. Усилитель имеет розетки
¶подключения звукоснимателя, магнитофона, тюнера, АС и телефонов.
¶Диапазон рабочих частот 20..20000 Гц.
Номинальная мощность 2х10, максимальная 2х25 Вт. КНИ 0,3 %.
Отношение сигнал-шум не менее 66 дБ.
Напряжение сигнала со входов: корректирующего / линейного 5/500 мВ.
Сопротивление АС 8 Ом.
Потребляемая мощность 44...120 Вт.
Габаритные размеры усилителя - 430х70х360 мм.
Его масса 7 кг.

30. -

31. Промышленность
выпускает ручные
электромегафоны нескольких
типов, один из которых марки
5ПЭМ-1 по паспортным данным
удовлетворяет большинству
требований эксплуатации на малом судне: габарит 300х193х274 мм, масса 1,9
кг (с батареей); выходная электрическая мощность не менее 5 Вт; питание 9...
11 В от батареи из восьми элементов А343; ток потребления в режиме
молчания 80 мА; длительность работы от одного комплекта батарей 15 ч;
звукоприемник — пара капсюлей ДЭМШ1-А; излучатель 5ГДР рупорный,
экспоненциальный, рассчитанный на сопротивление 20 Ом; усилитель
трехкаскадный резистивно-трансформаторный чувствительностью 20 мВ на
четырех транзисторах."
Суть такова - звук усиливается с микрофона и передается на динамик в
рупоре. Рупор концентрирует звуковые волны в узкий расходящийся луч, за
счет чего обеспечивается дальность работы при небольшой мощности.
Конструкция микрофона и динамика таковы, что они работуют в узком
частотном диапазоне (примерно 400 - 1000 Гц) - том, в котором находится
человеческая речь.
 Габарит 300х193х274 мм
 Масса 1,9 кг (с батареей)
Технические характеристики
 Выходная электрическая мощность не менее 5 Вт;
 Питание 9… 11 В от батареи из восьми элементов А343;
 Ток потребления в режиме молчания 80 мА;
 Длительность работы от одного комплекта батарей 15 ч;
 Звукоприемник — пара капсюлей ДЭМШ1-А;
 Излучатель 5ГДР рупорный, экспоненциальный, рассчитанный
на сопротивление 20 Ом; Усилитель трехкаскадный резистивно-
трансформаторный чувствительностью 20 мВ на четырех транзисторах.

32. 
Электрофон с универсальным питанием ''Волна-307-стерео'',
предназначен для прослушивания механической записи со стерео и
монофонических грампластинок всех существующих форматов. Привод
диска - прямой, от специального тихоходного электродвигателя. В
электрофоне предусмотрена регулировка тембра по низшим и высшим
звуковым частотам, возможность расширения стереобазы. Питание
универсальное, от сети напряжением 127 или 220 в, а также от ¶шести
элементов 343. Основные параметры модели: Частота вращения диска 33,33
об/мин. Коэффициент детонации звука - 0,2%. Выходная мощность
усилителя низкой частоты 2х2 Вт. Диапазон звуковых частот, эффективно
воспроизводимых собственной акустической системой не уже 100...10000 Гц.
Потребляемая от электрической сети мощность - 18 Вт, от батарей не более
10 Вт. Габариты электрофона - 480х260х120 мм. Масса - 6,5 кг.
Розничная цена 80 рублей. ¶В начале 90-х электрофон был модернизирован в
новую модель ''Волна-307С-1''

33. -
Переносный электрофон 3-го класса ''Лидер-306-стерео'' предназначен
для воспроизведения механической записи с грампластинок всех форматов.
Электрофон состоит из двухскоростного электропроигрывателя, с
автостопом и микролифтом, звуковоспроизводящего устройства, с 2-мя
встроенными ¶головками 2ГД-40, имеющего регулятор громкости и тембра
НЧ, ВЧ. Питается электрофон от электросети, встроенного источника из
шести элементов А-373 напряжением 9 В или внешнего источника. ¶
¶Основные технические характеристики: ¶ ¶Номинальная выходная
мощность, при питании: от сети 4 Вт, батарей 0,8 Вт. Номинальный диапазон
рабочих звуковых частот 100-10000.
Коэффициент детонации 0,2%.
Габариты 390х287х155. Вес 7,2 кг. ¶

34. -
Электрофон ''Концертный-304'' собранный на транзисторах, а с 1990
года на микросхеме и транзисторе - выполнен в настольном исполнении, с
питанием от электросети. Он предназначен для воспроизведения записей с
обычных и долгоиграющих грампластинок на собственную отделяемую
акустическую систему. В модели установлено электропроигрывающее
устройство типа II-ЭПУ-50 или другое подобное, которое обеспечивает три
скорости вращения диска, а также автостоп по окончании проигрывания
грампластинки. В АС установлено 2 громкоговорителя типа 1ГД-40.
Диапазон рабочих частот воспроизводимых АС - 100...10000 Гц.
Номинальная выходная мощность - 1,5 Вт, максимальная 3 Вт. Усилитель НЧ
собран на 9 транзисторах (или микросхеме К174УН7 и одном транзисторе) и
питается постоянным напряжением 21 В от встроенного блока питания, от
которого питается и электропроигрыватель. Потребляемая от электрической
сети мощность - 20 Вт. Габариты электрофона в комплекте с АС -
410х275х185 мм. Масса модели 7,5 кг. Электрофон имеет гнездо входа и
выход НЧ сигнала.

35. Сетевой ламповый электрофон 3-го
класса "Юность" и "Юность-301"
¶Ленинградское объединение
Спутник и Ярославский радиозавод
¶Производство моделей с 1967 и
1970 года соответственно
Электрофон ''Юность-301'' заменил модель ''Юность''. Одновременно новый
электрофон выпускали и в Ярославле. ¶Новый электрофон практически
повторяет старый. Несколько переработана электрическая схема, применено
новое электропроигрывающее устройство типа III-ЭПУ-28, позднее III-ЭПУ-
38М, установлено два громкоговорителя, ¶вместо одного, расширена
цветовая гамма модели. Электрофон ''Юность-301'' собран на 2х лампах
6Н2П и 6П14П. ¶Номинальная выходная мощность усилителя 1 Вт на 2х
громкоговорителях типа 1ГД-28 в более поздних выпусках 1ГД-40 (2ГД-40.)
Диапазон звуковых частот воспроизводимых громкоговорителями 150...7000
Гц. Усилитель способен воспроизводить значительно более широкий спектр
частот от 50 до 10000 Гц, что возможно при использовании внешней АС.
Электрофон собран в футляре чемоданного типа, в верхней части которого
расположены громкоговорители, в нижней электропроигрывающее
устройство и усилитель низкой частоты с блоком питания. Электрофон
питается от электросети, потребляя мощность 50 Вт. Габариты модели
390х285х160 мм, масса не более 7 кг.
