接图系统旨在简化并提高图像接合的成功率，采用特征点比对技术来处理重叠区域。文档介绍了一次接图系统和逐步接图系统的工作流程、优缺点及未来进展计划。逐步接图系统通过较少的人力配合，显著提高了接图的成功率。

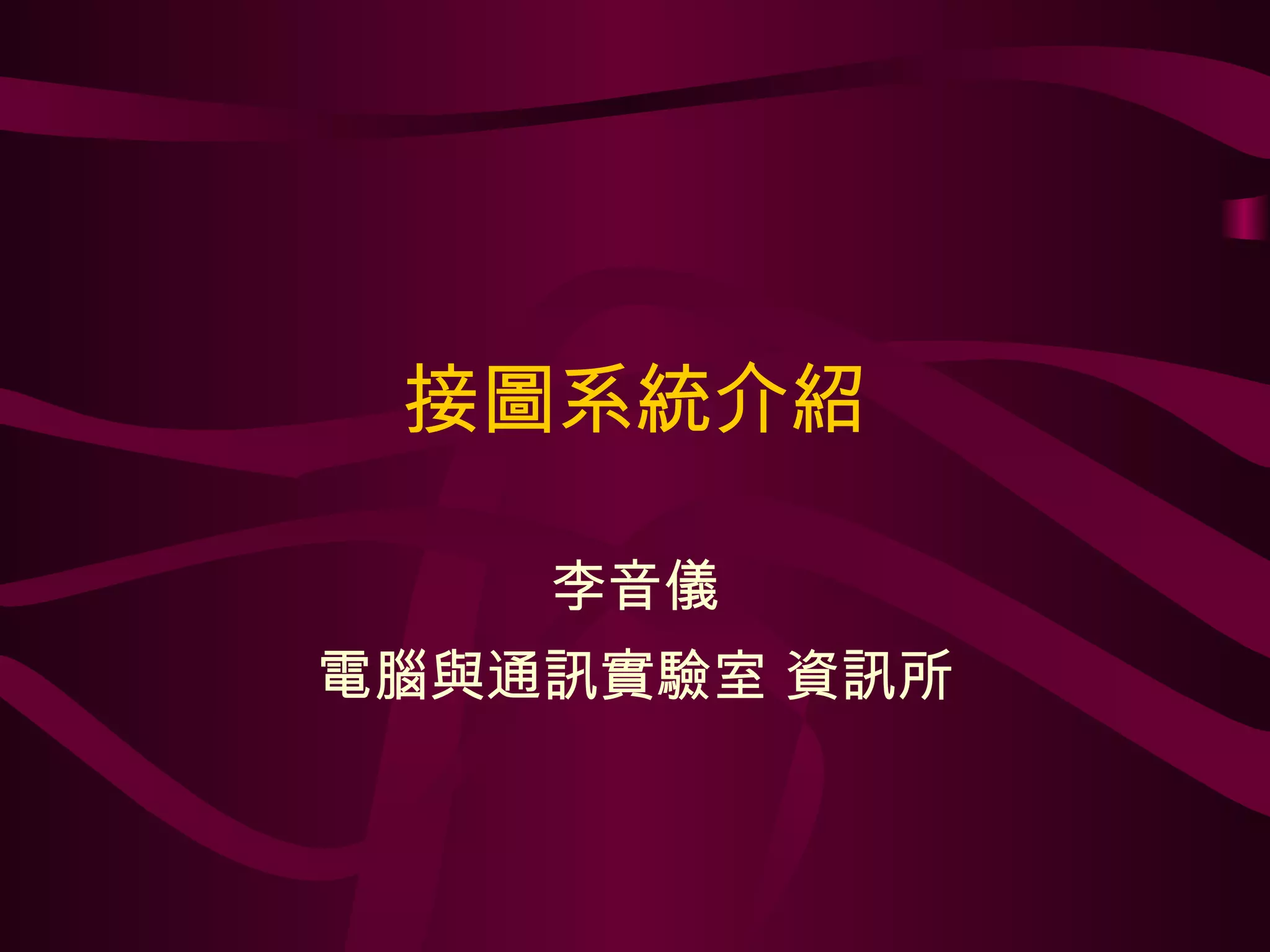

1. 接圖系統介紹 李音儀 電腦與通訊實驗室 資訊所

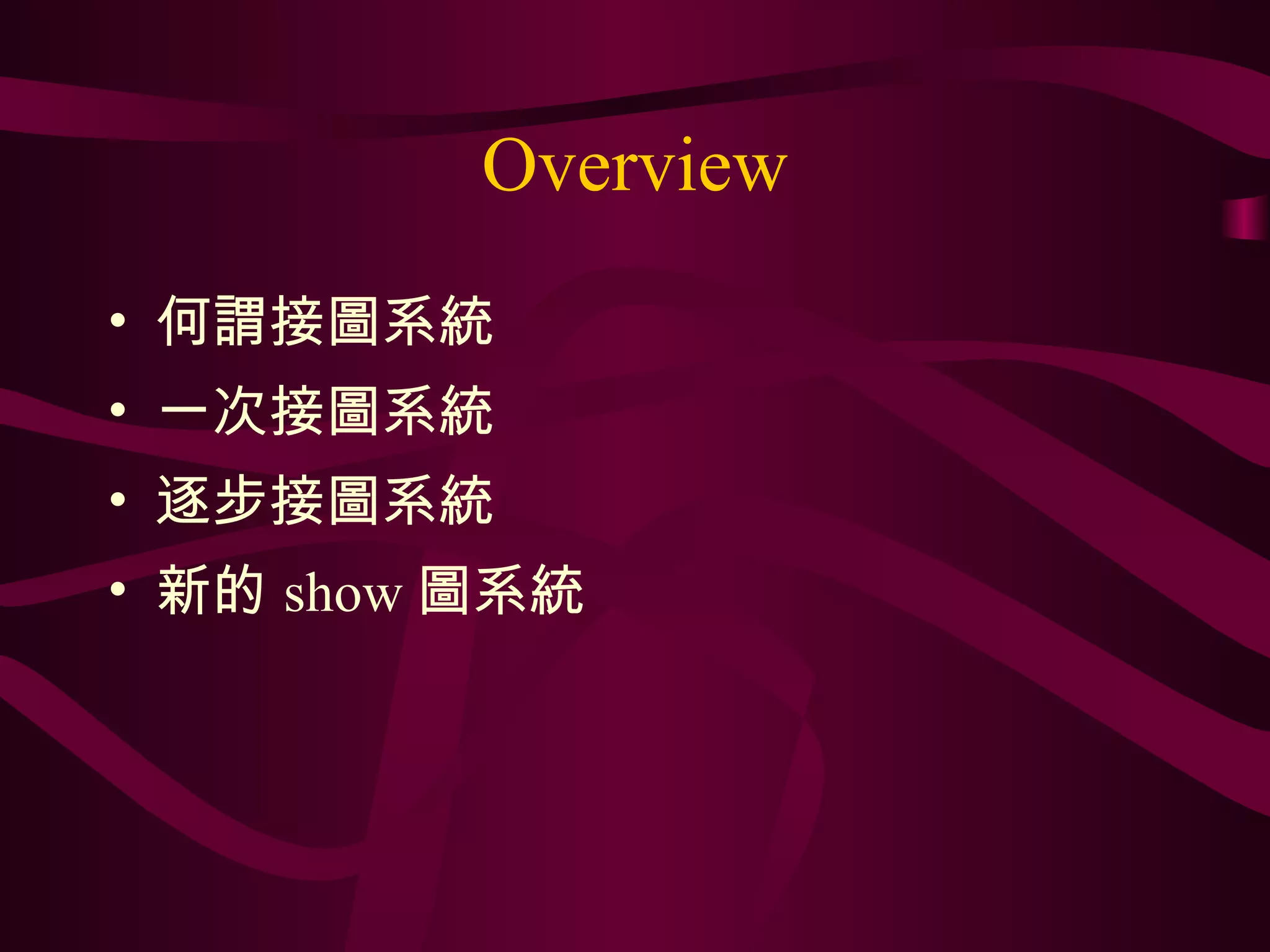

2. Overview 何謂接圖系統 一次接圖系統 逐步接圖系統 新的 show 圖系統

3. 何謂接圖系統

4. 簡介 目的 解決以人力來接合兩張圖檔的 effort 可解決 放大縮小 , 轉角度 耗時 端看硬體設備 ,

5. 技術名詞簡介 特徵點 我們採用的接圖技術是運用方法取出一張圖的特徵點 , 再利用兩張圖的特徵點的相對位置去比對接合 Overlap area( 重疊區域 ) 兩兩圖之間必須要有重疊的區域以利特徵點比對接合 裁切範圍 每張圖都有一個裁切點 , 把重疊區域裁切出來計算特徵點 , 裁切範圍會影響接圖成果

6. 一次接圖系統

7. 目的 步驟 一次輸入選擇所有影像後 產生縮小圖使用者觀察校正 接圖

8. 目前狀況 輸入 Tiff,jpeg,gif,bmp,sun raster 輸出 bmp

9. 優缺點 優點 將所有圖一次排好後接圖 , 程序直觀簡單 缺點 接圖失敗率高 原因 由於程式中固定了兩張圖 overlap 的寬度 , 所以有可能兩張原始圖裁切出來的地方會沒有交集 解決方式 : 使用者畫面上輸入 overlap 位置 每張影像能取出特徵點數不能保證 當影像 overlap 範圍取出太少特徵點時 , 無法繼續接圖流程

10. 未來進度 使用者輸入裁切位置 報表系統 輸出格式選擇 使用者上傳圖檔機制 接圖系統搬移 接圖正確率提高 其他接圖系統 survey

11. 逐步接圖系統

12. 目的 利用少許的人力配合接圖的流程使得接圖成功率大增 步驟 掃描第一塊 (1) 上傳影像 預估此張圖 (1) 裁切點 在此裁切點處掃描下一個區塊並上傳影像 (2) 接圖 (1-2) 並預估 (2) 的裁切點 , 重複上所有步驟直到整張圖掃描完畢

13. 優缺點 優點 提高接圖成功率 缺點 少許人力配合

14. 目前狀況 輸入 : jpeg,tiff,bmp,gif, sun raster 輸出 :bmp 逐步接圖完成 報表系統完成 結果轉圖系統完成 結果轉圖再上傳完成 在 browser 上可以直接觀看結果並存檔

15. 未來進度 畫面美化 接圖正確率提昇
