Герметичность здания
Документ обсуждает важность герметичности в строительстве, включая требования к герметичным слоям и методы измерения герметичности в зданиях. Он охватывает влияние ветровой нагрузки и конденсации на теплопотери и строительные повреждения, а также предоставляет примеры решений и типичных слабых мест в конструкции. Основное внимание уделено соблюдению норм и стандартов для защиты от влаги и улучшения энергоэффективности.
Герметичность здания
- 1. Zentrum für UmweltbewusstesBauen e.V. 00 Герметичность

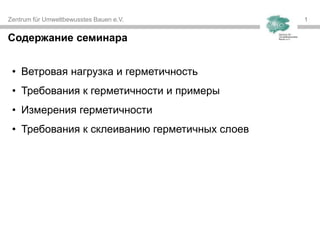

- 2. Zentrum für UmweltbewusstesBauen e.V. 11 • Ветровая нагрузка и герметичность • Требования к герметичности и примеры • Измерения герметичности • Требования к склеиванию герметичных слоев Содержание семинара
- 3. Zentrum für UmweltbewusstesBauen e.V. 22 Ветровая нагрузка и герметичность

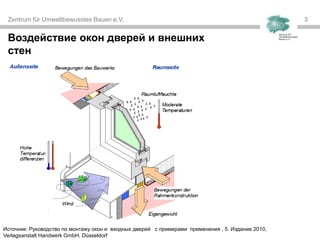

- 4. Zentrum für UmweltbewusstesBauen e.V. 33 Источник: Руководство по монтажу окон и входных дверей с примерами применения , 5. Издание 2010, Verlagsanstalt Handwerk GmbH, Düsseldorf Воздействие окон дверей и внешних стен

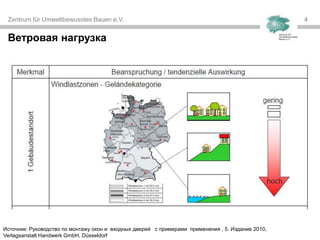

- 5. Zentrum für UmweltbewusstesBauen e.V. 44 Ветровая нагрузка Источник: Руководство по монтажу окон и входных дверей с примерами применения , 5. Издание 2010, Verlagsanstalt Handwerk GmbH, Düsseldorf

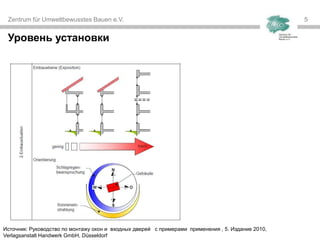

- 6. Zentrum für UmweltbewusstesBauen e.V. 55 Уровень установки Источник: Руководство по монтажу окон и входных дверей с примерами применения , 5. Издание 2010, Verlagsanstalt Handwerk GmbH, Düsseldorf

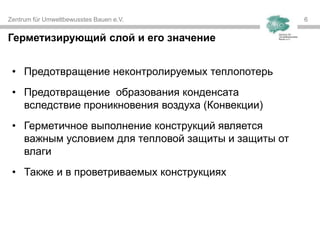

- 7. Zentrum für UmweltbewusstesBauen e.V. 66 • Предотвращение неконтролируемых теплопотерь • Предотвращение образования конденсата вследствие проникновения воздуха (Конвекции) • Герметичное выполнение конструкций является важным условием для тепловой защиты и защиты от влаги • Также и в проветриваемых конструкциях Герметизирующий слой и его значение

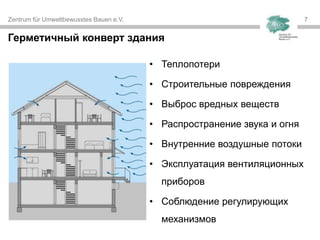

- 8. Zentrum für UmweltbewusstesBauen e.V. 77 • Теплопотери • Строительные повреждения • Выброс вредных веществ • Распространение звука и огня • Внутренние воздушные потоки • Эксплуатация вентиляционных приборов • Соблюдение регулирующих механизмов Герметичный конверт здания

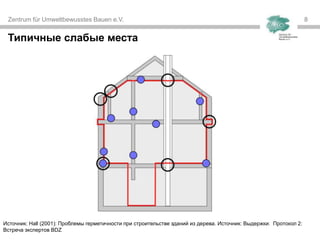

- 9. Zentrum für UmweltbewusstesBauen e.V. 88 Типичные слабые места Источник: Hall (2001): Проблемы герметичности при строительстве зданий из дерева. Источник: Выдержки: Протокол 2: Встреча экспертов BDZ

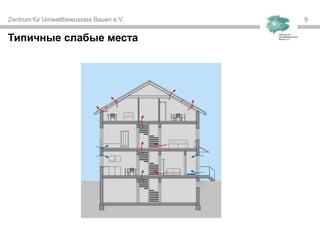

- 10. Zentrum für UmweltbewusstesBauen e.V. 99 Типичные слабые места

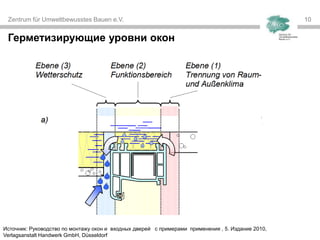

- 11. Zentrum für UmweltbewusstesBauen e.V. 1010 Герметизирующие уровни окон Источник: Руководство по монтажу окон и входных дверей с примерами применения , 5. Издание 2010, Verlagsanstalt Handwerk GmbH, Düsseldorf

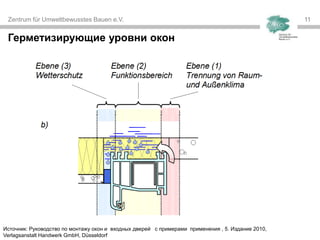

- 12. Zentrum für UmweltbewusstesBauen e.V. 1111 Герметизирующие уровни окон Источник: Руководство по монтажу окон и входных дверей с примерами применения , 5. Издание 2010, Verlagsanstalt Handwerk GmbH, Düsseldorf
- 13. Zentrum für UmweltbewusstesBauen e.V. 1212 Герметизирующие уровни окон Источник: Руководство по монтажу окон и входных дверей с примерами применения , 5. Издание 2010, Verlagsanstalt Handwerk GmbH, Düsseldorf

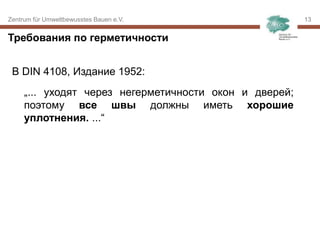

- 14. Zentrum für UmweltbewusstesBauen e.V. 1313 В DIN 4108, Издание 1952: „... уходят через негерметичности окон и дверей; поэтому все швы должны иметь хорошие уплотнения. ...“ Требования по герметичности
- 15. Zentrum für UmweltbewusstesBauen e.V. 1414 EnEV (2009) Приложение 4 (к § 6) Требования к Герметичности и Минимальному воздухообмену 2 Проверка герметичности всего здания Если при применении § 6 Часть 1 Пункта 3 проверка требований проводится по § 6 Часть 1, то измеренный согласно DIN EN 13829 : 2001-02 при разнице давлений внутри и снаружи в 50 Па Объемный расход, выраженный через нагретый или остывший объем воздуха не должен превышать в зданиях • Без вентиляционных приборов 3,0 h-1 и • С вентиляционными приборами 1,5 h-1

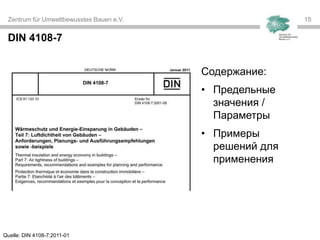

- 16. Zentrum für UmweltbewusstesBauen e.V. 1515 DIN 4108-7 Содержание: • Предельные значения / Параметры • Примеры решений для применения Quelle: DIN 4108-7:2011-01

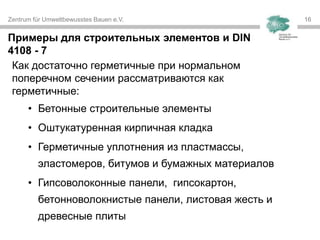

- 17. Zentrum für UmweltbewusstesBauen e.V. 1616 Как достаточно герметичные при нормальном поперечном сечении рассматриваются как герметичные: • Бетонные строительные элементы • Оштукатуренная кирпичная кладка • Герметичные уплотнения из пластмассы, эластомеров, битумов и бумажных материалов • Гипсоволоконные панели, гипсокартон, бетонноволокнистые панели, листовая жесть и древесные плиты Примеры для строительных элементов и DIN 4108 - 7
- 18. Zentrum für UmweltbewusstesBauen e.V. 1717 Предельные величины и рекомендации Источник: DIN 4108-7:2011-01

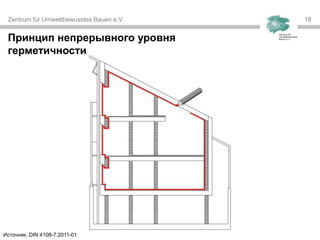

- 19. Zentrum für UmweltbewusstesBauen e.V. 1818 Принцип непрерывного уровня герметичности Источник: DIN 4108-7:2011-01
- 20. Zentrum für UmweltbewusstesBauen e.V. 1919 Измерения герметичности

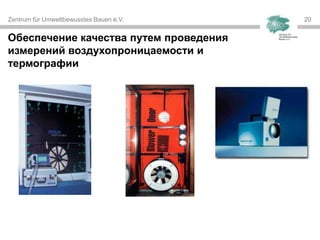

- 21. Zentrum für UmweltbewusstesBauen e.V. 2020 Обеспечение качества путем проведения измерений воздухопроницаемости и термографии

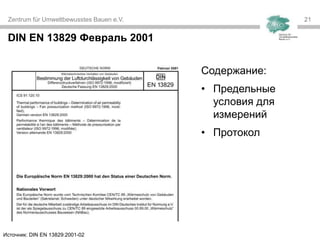

- 22. Zentrum für UmweltbewusstesBauen e.V. 2121 DIN EN 13829 Февраль 2001 Источник: DIN EN 13829:2001-02 Содержание: • Предельные условия для измерений • Протокол

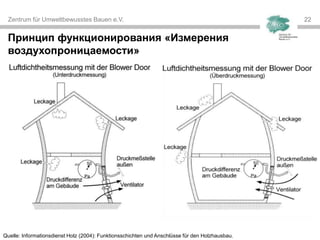

- 23. Zentrum für UmweltbewusstesBauen e.V. 2222 Принцип функционирования «Измерения воздухопроницаемости» Quelle: Informationsdienst Holz (2004): Funktionsschichten und Anschlüsse für den Holzhausbau.

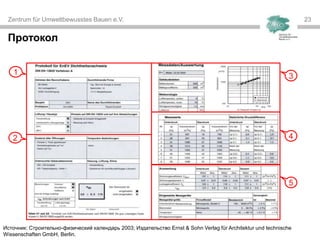

- 24. Zentrum für UmweltbewusstesBauen e.V. 2323 Протокол 1 2 3 4 5 Источник: Строительно-физический календарь 2003; Издательство Ernst & Sohn Verlag für Architektur und technische Wissenschaften GmbH, Berlin.

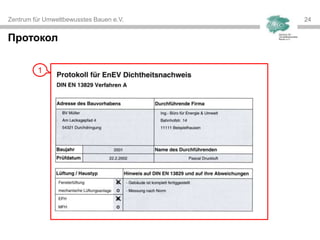

- 25. Zentrum für UmweltbewusstesBauen e.V. 2424 Протокол 1

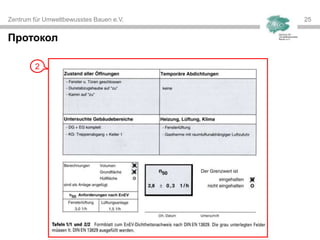

- 26. Zentrum für UmweltbewusstesBauen e.V. 2525 Протокол 2

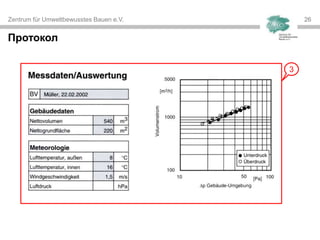

- 27. Zentrum für UmweltbewusstesBauen e.V. 2626 Протокол 3

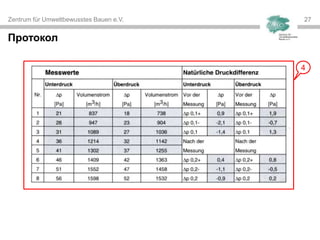

- 28. Zentrum für UmweltbewusstesBauen e.V. 2727 Протокол 4

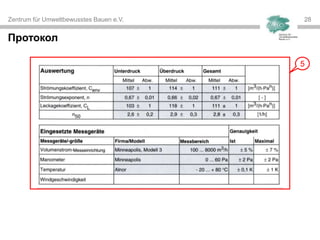

- 29. Zentrum für UmweltbewusstesBauen e.V. 2828 Протокол 5
- 30. Zentrum für UmweltbewusstesBauen e.V. 2929 Определение мест утечек

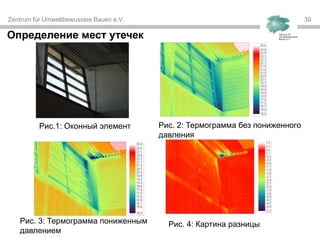

- 31. Zentrum für UmweltbewusstesBauen e.V. 3030 Определение мест утечек Рис.1: Оконный элемент Рис. 2: Термограмма без пониженного давления Рис. 3: Термограмма пониженным давлением Рис. 4: Картина разницы

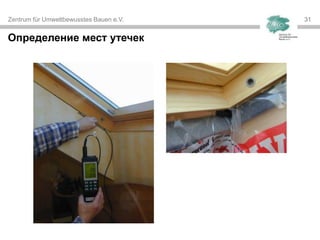

- 32. Zentrum für UmweltbewusstesBauen e.V. 3131 Определение мест утечек

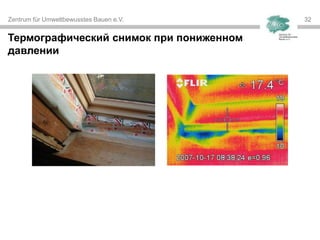

- 33. Zentrum für UmweltbewusstesBauen e.V. 3232 Термографический снимок при пониженном давлении
- 34. Zentrum für UmweltbewusstesBauen e.V. 3333 Термографический снимок при пониженном давлении

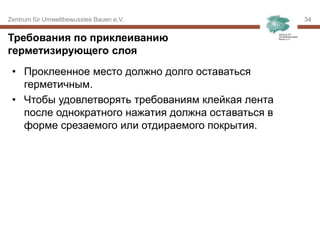

- 35. Zentrum für UmweltbewusstesBauen e.V. 3434 • Проклеенное место должно долго оставаться герметичным. • Чтобы удовлетворять требованиям клейкая лента после однократного нажатия должна оставаться в форме срезаемого или отдираемого покрытия. Требования по приклеиванию герметизирующего слоя
- 36. Zentrum für UmweltbewusstesBauen e.V. 3535 Подготовка поверхности Источник: Der Loctite 1992/93
- 37. Zentrum für UmweltbewusstesBauen e.V. 3636 Пропитывание Источник: Der Loctite 1992/93
