Алфавитное кодирование. Коды с минимальной избыточностью. Теорема Макмиллана.

Теория кодирования
МФТИ, осень 2013
Александр Дайняк
www.dainiak.com

Теория кодирования
Теория кодирования изучает модели хранения и передачи
«дискретной» информации и предлагает способы оптимального её
кодирования.
011010101010010001000010101

Алфавитное кодирование
Как хранить в компьютере тексты на естественном языке?
Нужно их кодировать!
Простейший подход:
• каждой букве языка, а также знакам препинания сопоставим
по двоичному слову,
• и тогда текст закодируем, записав друг за другом коды отдельных
букв.

Математическая модель:
Даны алфавиты
𝔸 = 𝑎1, … , 𝑎 𝑛 и 𝔹 = 𝑏1, … , 𝑏 𝑞
Алфавит 𝔸 — кодируемый, «естественный»;
алфавит 𝔹 — кодовый (например, 𝔹 = 0,1 ).
Алфавитное кодирование — это отображение
𝜙: 𝔸∗
→ 𝔹∗
такое, что для любых 𝑎𝑖1
, … , 𝑎𝑖 𝑟
выполнено
𝜙 𝑎𝑖1
… 𝑎𝑖 𝑟
= 𝜙 𝑎𝑖1
… 𝜙 𝑎𝑖 𝑟

Достаточно определить 𝜙 на отдельных символах алфавита 𝐴:
𝜙 𝑎1 = 𝐵1
⋮
𝜙 𝑎 𝑛 = 𝐵 𝑛
Слова 𝐵1, … , 𝐵 𝑛 называются кодовыми, совокупность 𝐵1, … , 𝐵 𝑛
называется кодом.
Везде далее считаем, что все 𝐵𝑖 различны, иначе кодирование не
однозначное.
Но этого в общем случае недостаточно…

Однозначность алфавитного кодирования
Кодирование 𝜙 однозначное, если
𝜙 𝑤′
≠ 𝜙 𝑤′′
при 𝑤′
≠ w′′
Однозначность никак не зависит от алфавита 𝔸, а целиком
определяется набором 𝐵1, … , 𝐵 𝑛 .
Кодирование однозначное т. и т.т., когда никакое слово 𝑏𝑖1
𝑏𝑖2
… 𝑏𝑖 𝑟
нельзя двумя разными способами разбить на кодовые слова:
𝑏𝑖1
𝑏𝑖2
… 𝑏𝑖 𝑟
𝐵3 𝐵8
𝐵5 𝐵1 𝐵3
𝑎3 𝑎8 или 𝑎5 𝑎1 𝑎3 ???

Достаточные условия однозначности
• Равномерность: 𝐵1 = 𝐵2 = ⋯ = 𝐵 𝑛
• Свойство префикса:
∄𝑖, 𝑗 𝑖 ≠ 𝑗 и 𝐵𝑖 = 𝐵𝑗 𝑤, где 𝑤 ∈ 𝔹∗
• Свойство суффикса:
∄𝑖, 𝑗 𝑖 ≠ 𝑗 и 𝐵𝑖 = 𝑤𝐵𝑗, где 𝑤 ∈ 𝔹∗
При этом такой ситуации не возникнет:
𝑏𝑖1
𝑏𝑖2
… 𝑏𝑖 𝑟
𝐵3 𝐵8
𝐵5 𝐵1 𝐵3
𝑎3 𝑎8 или 𝑎5 𝑎1 𝑎3 ???

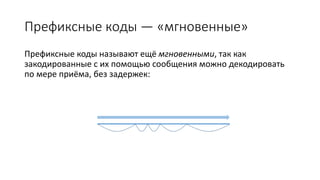

Префиксные коды — «мгновенные»
Префиксные коды называют ещё мгновенными, так как
закодированные с их помощью сообщения можно декодировать
по мере приёма, без задержек:

Нужен критерий однозначности!
Равномерность, префиксность и суффиксность не являются
необходимыми условиями для однозначности. Пример:
𝔸 = 𝑎1, 𝑎2 , 𝔹 = 0,1
𝜙 𝑎1 = 0
𝜙 𝑎2 = 010
Полезно было бы получить критерий однозначности кода.

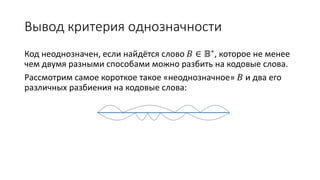

Вывод критерия однозначности
Код неоднозначен, если найдётся слово 𝐵 ∈ 𝔹∗, которое не менее
чем двумя разными способами можно разбить на кодовые слова.
Рассмотрим самое короткое такое «неоднозначное» 𝐵 и два его
различных разбиения на кодовые слова:

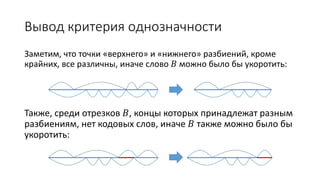

Заметим, что точки «верхнего» и «нижнего» разбиений, кроме
крайних, все различны, иначе слово 𝐵 можно было бы укоротить:
Также, среди отрезков 𝐵, концы которых принадлежат разным
разбиениям, нет кодовых слов, иначе 𝐵 также можно было бы
укоротить:

Минимальные отрезки слова 𝐵, концы которых принадлежат
разным разбиениям, назовём промежуточными.
Первый пром. отрезок получается, если из начала некоторого
кодового слова «отнять» некоторую последовательность кодовых
слов.
Любой из остальных отрезков получается, если из некоторого
кодового слова отнять предыдущий отрезок и последовательность
(возможно, пустую) кодовых слов.

Последний пром. отрезок таков, что если его отнять из начала
некоторого кодового слова, получится последовательность кодовых
слов.
Обозначим через 𝑤1, … , 𝑤 𝑘 все промежуточные отрезки.
Через 𝛽 будем обозначать последовательность (возможно, пустую)
кодовых слов. Имеем:
∃𝑖, 𝛽 𝐵𝑖 = 𝛽𝑤1
∃𝑖, 𝛽 𝐵𝑖 = 𝑤1 𝛽𝑤2
⋮
∃𝑖, 𝑗 𝐵𝑖 = 𝑤 𝑘−1 𝛽𝑤 𝑘
∃𝑖, 𝑗 𝐵𝑖 = 𝑤 𝑘 𝛽

Наоборот, пусть нашлись непустые слова 𝑤1, … , 𝑤 𝑘 ∈ 𝔹∗, кодовые
слова 𝐵𝑖1
, … , 𝐵𝑖 𝑘+1
и последовательности кодовых слов 𝛽1, … , 𝛽 𝑘+1,
такие, что выполнены соотношения
𝐵𝑖1
= 𝛽1 𝑤1
𝐵𝑖2
= 𝑤1 𝛽2 𝑤2
⋮
𝐵𝑖 𝑘+1
= 𝑤 𝑘 𝛽 𝑘+1
Тогда слово 𝛽1 𝑤1 𝛽2 𝑤2 … 𝑤 𝑘−1 𝛽 𝑘 𝑤 𝑘 𝛽 𝑘+1 можно разбить на кодовые
слова двумя способами.

𝐵𝑖1
= 𝜀𝛽1 𝑤1
𝐵𝑖2
= 𝑤1 𝛽2 𝑤2
⋮
𝐵𝑖 𝑘+1
= 𝑤 𝑘 𝛽 𝑘+1 𝜀
Пример:
𝛽2
𝐵𝑖2 𝐵𝑖4
𝐵𝑖5
𝐵𝑖1
𝛽3 (пустая)
𝐵𝑖3
𝛽4 (пустая)
𝛽5
𝑤1 𝑤2 𝑤3 𝑤4
𝛽1

Критерий однозначности алфавитного
кодирования
Код 𝐶 = 𝐵1, … , 𝐵 𝑛 не однозначный т. и т.т., когда найдутся
непустые слова 𝑤1, … , 𝑤 𝑘 ∈ 𝔹∗
∖ 𝐶, кодовые слова 𝐵𝑖1
, … , 𝐵𝑖 𝑘+1
и последовательности кодовых слов 𝛽1, … , 𝛽 𝑘+1, такие, что 𝑘 ≥ 1
и выполнены соотношения
𝐵𝑖1
= 𝛽1 𝑤1
𝐵𝑖2
= 𝑤1 𝛽2 𝑤2
⋮
𝐵𝑖 𝑘+1
= 𝑤 𝑘 𝛽 𝑘+1
(или 𝑘 = 0 и 𝐵𝑖1
= 𝛽1, где 𝛽1 составлено не менее чем из двух
кодовых слов).

Ещё одна формулировка
критерия однозначности
Через 𝜀 будем обозначать пустое слово.
Пусть 𝐶 = 𝐵1, … , 𝐵𝑛 — код, который нужно проверить на
однозначность.
Построим орграф 𝐺 𝐶 = 𝑉, 𝐸 , где
𝑉 = {𝜀, а также все слова из 𝔹∗
∖ 𝐶, являющиеся началами и концами
кодовых слов},
𝐸 = 𝛼′
, 𝛼′′
∣ ∃𝛽 ∈ 𝐶∗
𝛼′
𝛽𝛼′′
∈ 𝐶 и при этом
𝛽 ≠ 𝜀
𝛼′
≠ 𝜀 и 𝛼′′
≠ 𝜀
.
Код 𝐶 однозначный т. и т.т., когда в орграфе 𝐺 𝐶 нет орцикла,
проходящего через вершину 𝜀.

Оценка длины неоднозначно
декодируемого слова
𝑉 = {𝜀, а также все слова из 𝔹∗ ∖ 𝐶, являющиеся началами и
концами кодовых слов},
𝐸 = 𝛼′, 𝛼′′ ∣ ∃𝛽 ∈ 𝐶∗ 𝛼′ 𝛽𝛼′′ ∈ 𝐶 и при этом
𝛽 ≠ 𝜀
𝛼′ ≠ 𝜀 и 𝛼′′ ≠ 𝜀
.
Имеем
𝑉 ≤ 1 +
𝐵∈𝐶
𝐵 − 1 ≤ 𝐶 ⋅ max
𝐵∈𝐶
𝐵
Получим отсюда оценку длины минимального неоднозначно
декодируемого слова…

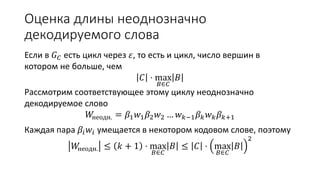

Если в 𝐺 𝐶 есть цикл через 𝜀, то есть и цикл, число вершин в
котором не больше, чем
𝐶 ⋅ max
𝐵∈𝐶
𝐵
Рассмотрим соответствующее этому циклу неоднозначно
декодируемое слово
𝑊неодн. = 𝛽1 𝑤1 𝛽2 𝑤2 … 𝑤 𝑘−1 𝛽 𝑘 𝑤 𝑘 𝛽 𝑘+1
Каждая пара 𝛽𝑖 𝑤𝑖 умещается в некотором кодовом слове, поэтому
𝑊неодн. ≤ 𝑘 + 1 ⋅ max
𝐵∈𝐶
𝐵 ≤ 𝐶 ⋅ max
𝐵∈𝐶
𝐵
2

Из предыдущих рассуждений вытекает оценка на длину
неоднозначно декодируемого слова:
Теорема. (А.А. Марков)
Если 𝐶 — неоднозначный код, длина слов которого не превосходит
𝑙, то найдётся слово длины не более 𝐶 ⋅ 𝑙2
, декодируемое
неоднозначно.

Коды с минимальной избыточностью
Обычно, кодируемые символы 𝑎1, … , 𝑎 𝑛 встречаются в кодируемых
сообщениях не одинаково часто, а с разными частотами.
Например, в английском языке буква e встречается примерно в 180
раз чаще, чем z.
Естественно при построении кодирования 𝜙 кодировать более
частые буквы более короткими словами.
Поставим задачу математически…

Пусть в кодируемых сообщениях символы 𝑎1, … , 𝑎 𝑛 встречаются с
частотами 𝑝1, … , 𝑝 𝑛 соответственно. Считаем ∑𝑝𝑖 = 1 и ∀𝑖 𝑝𝑖 > 0.
Пусть символ 𝑎𝑖 кодируется словом 𝐵𝑖.
Рассмотрим сообщение 𝐴 ∈ 𝔸∗
.
Каждый из символов 𝑎𝑖 встретится в 𝐴 примерно 𝐴 ⋅ 𝑝𝑖 раз.
Отсюда
𝜙 𝐴 ≈
𝑖
𝐴 ⋅ 𝑝𝑖 ⋅ 𝐵𝑖 = 𝐴 ⋅
𝑖
𝑝𝑖 ⋅ 𝐵𝑖

То есть, «среднестатистическое» сообщение 𝐴 при кодировании
«разбухает» примерно в ∑𝑖 𝑝𝑖 𝐵𝑖 раз.
Величина ∑𝑖 𝑝𝑖 𝐵𝑖 называется коэффициентом избыточности
кода.
Задача построения кода с минимальной избыточностью:
По заданным 𝑝1, … , 𝑝 𝑛 построить (однозначно декодируемый!) код
𝐵1, … . , 𝐵 𝑛 ∈ 𝔹∗
, для которого коэффициент избыточности
минимален.
Такой код называется кодом с минимальной избыточностью для
набора частот 𝑝1, … , 𝑝 𝑛.

Неравенство Крафта—Макмиллана
Все слова кода не получится взять слишком короткими, иначе код
не будет однозначным. Количественно это выражает
Теорема. (L.G. Kraft, B. McMillan)
Пусть 𝑙1, … , 𝑙 𝑛 — длины слов однозначного кода в алфавите 𝔹,
где 𝔹 = 𝑞.
Тогда выполнено неравенство
𝑖=1
𝑛
𝑞−𝑙 𝑖 ≤ 1

Доказательство теоремы:
Пусть 𝐵1, … , 𝐵 𝑛 — однозначный код в 𝑞-значном алфавите, и пусть
𝐵𝑖 = 𝑙𝑖.
Пусть 𝑡 ∈ ℕ. Обозначим 𝐿 ≔ 𝑡 ⋅ max
𝑖
𝑙𝑖.
Рассмотрим выражение
𝑖=1
𝑛
𝑞−𝑙 𝑖
𝑡
=
1≤𝑖1,…,𝑖 𝑡≤𝑛
𝑞− 𝑙 𝑖1+⋯+𝑙 𝑖 𝑡 =
𝑙=1
𝐿
𝑠𝑙 𝑞−𝑙 ,
где 𝑠𝑙 — количество наборов 𝑖1, … , 𝑖 𝑡 , таких, что 𝑙𝑖1
+ ⋯ + 𝑙𝑖 𝑡
= 𝑙.

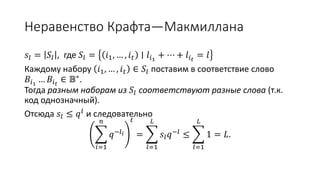

𝑠𝑙 = 𝑆𝑙 , где 𝑆𝑙 = 𝑖1, … , 𝑖 𝑡 ∣ 𝑙𝑖1
+ ⋯ + 𝑙𝑖 𝑡
= 𝑙
Каждому набору 𝑖1, … , 𝑖 𝑡 ∈ 𝑆𝑙 поставим в соответствие слово
𝐵𝑖1
… 𝐵𝑖 𝑡
∈ 𝔹∗.
Тогда разным наборам из 𝑆𝑙 соответствуют разные слова (т.к.
код однозначный).
Отсюда 𝑠𝑙 ≤ 𝑞 𝑙
и следовательно
𝑖=1
𝑛
𝑞−𝑙 𝑖
𝑡
=
𝑙=1
𝐿
𝑠𝑙 𝑞−𝑙 ≤
𝑙=1
𝐿
1 = 𝐿.

Получили, что для любого 𝑡 ∈ ℕ выполнено
𝑖=1
𝑛
𝑞−𝑙 𝑖 ≤ 𝑡 ⋅ max
𝑖
𝑙𝑖
1 𝑡
Устремляя 𝑡 к бесконечности, получаем
𝑖=1
𝑛
𝑞−𝑙 𝑖 ≤ 1

Существование префиксных кодов
Докажем обратное утверждение:
Теорема.
Пусть натуральные числа 𝑙1, … , 𝑙 𝑛 и 𝑞 таковы, что
𝑖=1
𝑛
𝑞−𝑙 𝑖 ≤ 1
Тогда существует префиксный код 𝐵1, … , 𝐵 𝑛
в 𝑞-значном алфавите, такой, что 𝐵𝑖 = 𝑙𝑖.

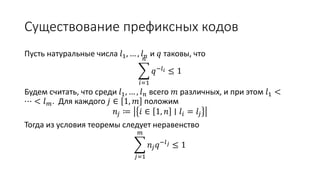

Пусть натуральные числа 𝑙1, … , 𝑙 𝑛 и 𝑞 таковы, что
𝑖=1
𝑛
𝑞−𝑙 𝑖 ≤ 1
Будем считать, что среди 𝑙1, … , 𝑙 𝑛 всего 𝑚 различных, и при этом 𝑙1 <
⋯ < 𝑙 𝑚. Для каждого 𝑗 ∈ 1, 𝑚 положим
𝑛𝑗 ≔ 𝑖 ∈ 1, 𝑛 ∣ 𝑙𝑖 = 𝑙𝑗
Тогда из условия теоремы следует неравенство
𝑗=1
𝑚
𝑛𝑗 𝑞−𝑙 𝑗 ≤ 1

Имеем неравенство ∑ 𝑗=1
𝑚
𝑛𝑗 𝑞−𝑙 𝑗 ≤ 1.
Отсюда ∑ 𝑗=1
𝑘
𝑛𝑗 𝑞−𝑙 𝑗 ≤ 1 для любого 𝑘 ∈ 1, 𝑚 .
Домножив обе части на 𝑞 𝑙 𝑘, получим
𝑞 𝑙 𝑘 ≥
𝑗=1
𝑘
𝑛𝑗 𝑞 𝑙 𝑘−𝑙 𝑗 = 𝑛 𝑘 +
𝑗=1
𝑘−1
𝑛𝑗 𝑞 𝑙 𝑘−𝑙 𝑗
Следовательно, для любого 𝑘 ∈ 1, 𝑚 имеем
𝑛 𝑘 ≤ 𝑞 𝑙 𝑘 −
𝑗=1
𝑘−1
𝑛𝑗 𝑞 𝑙 𝑘−𝑙 𝑗 .

Будем строить префиксный код, сначала выбирая 𝑛1 слов длины 𝑙1,
затем 𝑛2 слов длины 𝑙2, и т.д.
Пусть уже набраны все кодовые слова с длинами 𝑙1, … , 𝑙 𝑘−1.
Слов длины 𝑙 𝑘, для которых выбранные кодовые слова являются
префиксами, не более 𝑛1 𝑞 𝑙 𝑘−𝑙1 + ⋯ + 𝑛 𝑘−1 𝑞 𝑙 𝑘−𝑙 𝑘−1, то есть
«пригодных для выбора» слов длины 𝑙 𝑘 не меньше, чем
𝑞 𝑙 𝑘 − 𝑛1 𝑞 𝑙 𝑘−𝑙1 + ⋯ + 𝑛 𝑘−1 𝑞 𝑙 𝑘−𝑙 𝑘−1

Пусть уже набраны все кодовые слова с длинами 𝑙1, … , 𝑙 𝑘−1.
«Пригодных для выбора» слов длины 𝑙 𝑘 не меньше, чем
𝑞 𝑙 𝑘 − 𝑛1 𝑞 𝑙 𝑘−𝑙1 + ⋯ + 𝑛 𝑘−1 𝑞 𝑙 𝑘−𝑙 𝑘−1 .
Из условия теоремы мы ранее вывели, что
𝑛 𝑘 ≤ 𝑞 𝑙 𝑘 − 𝑛1 𝑞 𝑙 𝑘−𝑙1 + ⋯ + 𝑛 𝑘−1 𝑞 𝑙 𝑘−𝑙 𝑘−1 ,
то есть мы сможем выбрать 𝑛 𝑘 слов длины 𝑙 𝑘, так, чтобы никакие
из ранее выбранных слов не были их префиксами.
По индукции получаем утверждение теоремы.

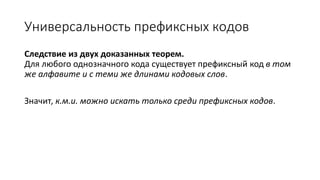

Универсальность префиксных кодов
Следствие из двух доказанных теорем.
Для любого однозначного кода существует префиксный код в том
же алфавите и с теми же длинами кодовых слов.
Значит, к.м.и. можно искать только среди префиксных кодов.

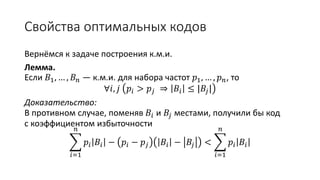

Свойства оптимальных кодов
Вернёмся к задаче построения к.м.и.
Лемма.
Если 𝐵1, … , 𝐵 𝑛 — к.м.и. для набора частот 𝑝1, … , 𝑝 𝑛, то
∀𝑖, 𝑗 𝑝𝑖 > 𝑝𝑗 ⇒ 𝐵𝑖 ≤ |𝐵𝑗|
Доказательство:
В противном случае, поменяв 𝐵𝑖 и 𝐵𝑗 местами, получили бы код
с коэффициентом избыточности
𝑖=1
𝑛
𝑝𝑖 𝐵𝑖 − 𝑝𝑖 − 𝑝𝑗 𝐵𝑖 − 𝐵𝑗 <
𝑖=1
𝑛
𝑝𝑖 𝐵𝑖

Теорема «о редукции»
Теорема «о редукции». (D.A. Huffman)
Пусть 𝑝1 ≥ ⋯ ≥ 𝑝 𝑛−1 ≥ 𝑝 𝑛 и 𝑝 ≔ 𝑝 𝑛−1 + 𝑝 𝑛.
Если 𝐵1, … , 𝐵 𝑛−2, 𝐵 ∈ 0,1 ∗ — префиксный к.м.и. для частот
𝑝1, … , 𝑝 𝑛−2, 𝑝,
то 𝐵1, … , 𝐵 𝑛−2, 𝐵0, 𝐵1 — префиксный к.м.и. для частот 𝑝1, … , 𝑝 𝑛.

Доказательство теоремы о редукции
Пусть к.и. кода 𝐵1, … , 𝐵 𝑛−2, 𝐵 для частот 𝑝1, … , 𝑝 𝑛−2, 𝑝 равен 𝑘.
К.и. кода 𝐵1, … , 𝐵 𝑛−2, 𝐵0, 𝐵1 для частот 𝑝1, … , 𝑝 𝑛 равен
𝑖=1
𝑛−2
𝑝𝑖 𝐵𝑖 + 𝑝 𝑛−1 + 𝑝 𝑛 𝐵 + 1 =
𝑖=1
𝑛−2
𝑝𝑖 𝐵𝑖 + 𝑝 𝐵 + 𝑝 = 𝑘 + 𝑝
Допустим, что нашёлся код 𝐵1
′
, … , 𝐵 𝑛
′
, к.и. которого для частот
𝑝1, … , 𝑝 𝑛 равен 𝑘′ < 𝑘 + 𝑝.

Допустим, что нашёлся код 𝐵1
′
, … , 𝐵𝑛
′
, к.и. которого для набора частот
𝑝1, … , 𝑝 𝑛 равен 𝑘′ < 𝑘 + 𝑝.
Б.о.о. будем считать код 𝐵𝑖
′
𝑖=1
𝑛
префиксным к.м.и. для набора 𝑝1, … , 𝑝 𝑛.
Т.к. 𝑝1 ≥ ⋯ ≥ 𝑝 𝑛, то 𝐵1
′
≤ ⋯ ≤ |𝐵𝑛
′ |.
Пусть 𝐵𝑛
′
= 𝐵′
0, где 𝐵′
— некоторое слово.
Заметим, что
• 𝐵′
∉ 𝐵𝑖
′
𝑖=1
𝑛
• 𝐵′
является префиксом одного из слов 𝐵1
′
, … , 𝐵 𝑛−1
′
.
Б.о.о. будем считать, что 𝐵 𝑛−1
′
= 𝐵′
1. Тогда код 𝐵1
′
, … , 𝐵 𝑛−2
′
, 𝐵′
префиксный.

К.и. кода 𝐵1
′
, … , 𝐵 𝑛−2
′
, 𝐵′ для набора частот 𝑝1, … , 𝑝 𝑛−2, 𝑝 равен
𝑝 𝑛−1 + 𝑝 𝑛 𝐵′ +
𝑖=1
𝑛−2
𝑝𝑖|𝐵𝑖
′
| =
𝑖=1
𝑛
𝑝𝑖|𝐵𝑖
′
| − 𝑝 𝑛−1 + 𝑝 𝑛 = 𝑘′ − 𝑝 < 𝑘
— противоречие с тем, что код 𝐵1, … , 𝐵 𝑛−2, 𝐵 является к.м.и. для
частот 𝑝1, … , 𝑝 𝑛−2, 𝑝.

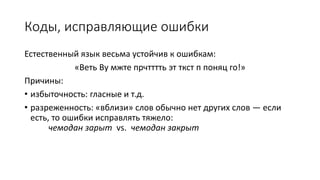

Коды, исправляющие ошибки
Основные требования к кодам:
• Однозначность — обязательное требование. Есть критерий,
алгоритм проверки.
• Минимальная избыточность. Есть алгоритм построения для
произвольного заданного набора частот.
• Устойчивость к ошибкам. Возможность расшифровать
закодированное сообщение даже при возникновении ошибок
при его передаче.

Естественный язык весьма устойчив к ошибкам:
«Веть Ву мжте прчтттть эт ткст п поняц го!»
Причины:
• избыточность: гласные и т.д.
• разреженность: «вблизи» слов обычно нет других слов — если
есть, то ошибки исправлять тяжело:
чемодан зарыт vs. чемодан закрыт

Основная модель канала связи:
Канал связи
(в котором могут
происходить
ошибки)
Кодер Декодер
Исходное сообщение
Закодированное сообщение
Принятое сообщение
(возможно, с ошибками)
Декодированное сообщение
(после исправления ошибок);
должно совпасть с исходным

Что было и что будет
На лекции мы рассмотрели:
• Алфавитное кодирование
• Префиксные коды, однозначность
• Коды с минимальной избыточностью

Алфавитное кодирование. Коды с минимальной избыточностью. Теорема Макмиллана.

More Related Content

Similar to Алфавитное кодирование. Коды с минимальной избыточностью. Теорема Макмиллана.

More from Alex Dainiak

Алфавитное кодирование. Коды с минимальной избыточностью. Теорема Макмиллана.
