термосанація бюджетних установ. федоренко к.л
- 1. КИЇВСЬКА МІСЬКА ДЕРЖАВНААДМІНІСТРАЦІЯ ВИКОНАВЧИЙ ОРГАН КИЇВСЬКОЇ МІСЬКОЇ РАДИ Федоренко Костянтин Леонідович 27.03.2014 ТЕРМОСАНАЦІЯ БЮДЖЕТНИХ УСТАНОВ

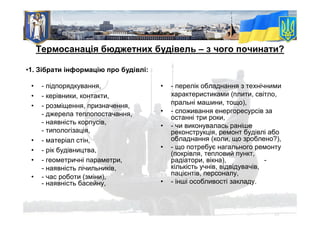

- 2. • - підпорядкування, •- керівники, контакти, • - розміщення, призначення, - джерела теплопостачання, - наявність корпусів, - типологізація, • - матеріал стін, • - рік будівництва, • - геометричні параметри, - наявність лічильників, • - час роботи (зміни), - наявність басейну, Термосанація бюджетних будівель – з чого починати? •1. Зібрати інформацію про будівлі: • - перелік обладнання з технічними характеристиками (плити, світло, пральні машини, тощо), • - споживання енергоресурсів за останні три роки, • - чи виконувалась раніше реконструкція, ремонт будівлі або обладнання (коли, що зроблено?), • - що потребує нагального ремонту (покрівля, тепловий пункт, радіатори, вікна), - кількість учнів, відвідувачів, пацієнтів, персоналу, • - інші особливості закладу.

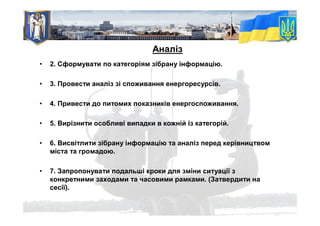

- 3. • 2. Сформуватипо категоріям зібрану інформацію. • 3. Провести аналіз зі споживання енергоресурсів. • 4. Привести до питомих показників енергоспоживання. • 5. Вирізнити особливі випадки в кожній із категорій. • 6. Висвітлити зібрану інформацію та аналіз перед керівництвом міста та громадою. • 7. Запропонувати подальші кроки для зміни ситуації з конкретними заходами та часовими рамками. (Затвердити на сесії). Аналіз

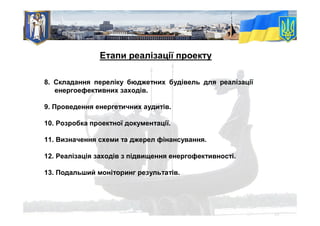

- 4. 8. Складання перелікубюджетних будівель для реалізації енергоефективних заходів. 9. Проведення енергетичних аудитів. 10. Розробка проектної документації. 11. Визначення схеми та джерел фінансування. 12. Реалізація заходів з підвищення енергофективності. 13. Подальший моніторинг результатів. Етапи реалізації проекту
- 5. Характеристики споживання тепловоїенергії 12 дошкільних навчальних закладів
- 6.

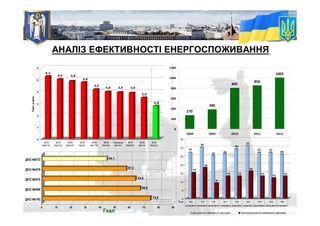

- 7. 5,3 5,0 4,9 4,8 4,2 4,0 3,93,9 3,5 2,8 0 1 2 3 4 5 6 Гкал.вдень ЗНЗ №216 ЗНЗ №232 ЗНЗ №225 ЗНЗ №29 ЗНЗ №170 ЗНЗ №194 Гімназія №143 ЗНЗ №256 ЗНЗ №14 ЗНЗ №233 АНАЛІЗ ЕФЕКТИВНОСТІ ЕНЕРГОСПОЖИВАННЯ 27 15 30 18 25 9 26 13 29 13 31 16 27 13 27 12 26 13 0 5 10 15 20 25 30 35 -0,3 -1,3 1,5 0,1 -1,6 -4,3 -0,7 -2,5 0,8 01.02.2013 04.02.2013 08.02.2013 11.02.2013 15.02.2013 18.02.2013 22.02.2013 25.02.2013 01.03.2013 Дошкільні навчальні заклади Загальноосвітні навчальні заклади tзовн. 73,8 66,9 63,6 57,3 44,1 0 10 20 30 40 50 60 70 80 90 ДНЗ №573 ДНЗ №579 ДНЗ №578 ДНЗ №598 ДНЗ №193 Гкал 270 385 805 850 1003 0 200 400 600 800 1000 1200 2008 2009 2010 2011 2012
- 8.
- 9.
- 10. Утеплення фасадів: Плити “Шале”“ Мокрий фасад ” При порівнянні виявлено ряд переваг технології “ Мокрий фасад ”: - Швидкість та зручність монтажу; - Дешевші матеріали; - Широкий вибір матеріалів на ринку України; - Краща адгезія декоративного шару, відповідно довший строк служби.

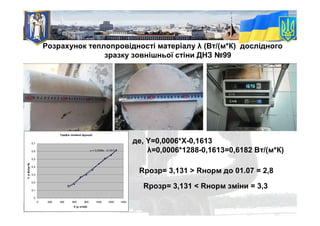

- 11. Розрахунок теплопровідності матеріалуλ (Вт/(м*К) дослідного зразку зовнішньої стіни ДНЗ №99 Графік лінійної функції y = 0,0006x - 0,1613 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0 200 400 600 800 1000 1200 1400 Х (ρ кг/м3) Y(λВт/(м*К) де, Y=0,0006*X-0,1613 λ=0,0006*1288-0,1613=0,6182 Вт/(м*К) Rрозр= 3,131 > Rнорм до 01.07 = 2,8 Rрозр= 3,131 < Rнорм зміни = 3,3

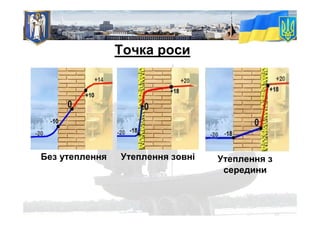

- 12. Точка роси Без утепленняУтеплення зовні Утеплення з середини
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.

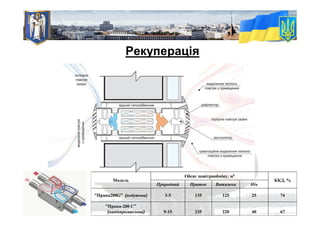

- 22. Рекуперація Модель Обсяг повітрообміну, м³ ККД,% Природний Приток Витяжка Ніч “Прана200G” (побутова) 3-5 135 125 25 74 “Прана-200 С” (напівпромислова) 9-15 235 220 40 67

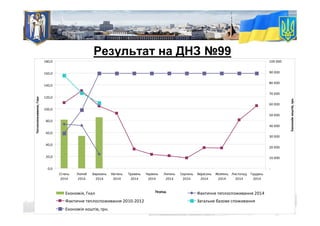

- 23. Результат на ДНЗ№99 0,0 20,0 40,0 60,0 80,0 100,0 120,0 140,0 160,0 180,0 Січень 2014 Лютий 2014 Березень 2014 Квітень 2014 Травень 2014 Червень 2014 Липень 2014 Серпень 2014 Вересень 2014 Жовтень 2014 Листопад 2014 Грудень 2014 Період Теплоспоживання,Гкал - 10 000 20 000 30 000 40 000 50 000 60 000 70 000 80 000 90 000 100 000 Економіякоштів,грн. Економія, Гкал Фактичне теплоспоживання 2014 Фактичне теплоспоживання 2010-2012 Загальне базове споживання Економія коштів, грн.
- 24. ДЯКУЮ ЗА УВАГУ!ДЯКУЮДЯКУЮЗАЗА УВАГУУВАГУ!! ВИКОНАВЧИЙ ОРГАН КИЇВСЬКОЇ МІСЬКОЇ РАДИ (КИЇВСЬКА МІСЬКА ДЕРЖАВНА АДМІНІСТРАЦІЯ) КОМУНАЛЬНЕ ПІДПРИЄМСТВО “ГРУПА ВПРОВАДЖЕННЯ ПРОЕКТУ З ЕНЕРГОЗБЕРЕЖЕННЯ В АДМІНІСТРАТИВНИХ І ГРОМАДСЬКИХ БУДІВЛЯХ м. КИЄВА” 01601, м.Київ, вул. Богдана Хмельницького, 3-А, тел./факс: +38 (044) 234-54-10, +38 (044) 234-54-27 e-mail: kiba@piu.kiev.ua www.kyivesko.com.ua
