Единая автоматизированная система диспетчерского контроля и управления
Объекты мониторинга и управления

2. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Назначение системы: комплексное решение
задач автоматизации рабочих процессов
контроль
учет
управление

3. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Выполняемые функции:
 Измерение, обработка результатов измерений, запоминание и хранение в базах
данных СПРВ, СУБД и отображение на АРМ (автоматизированном рабочем месте)
 Отображение в заданном пользователем виде (численное значение, «прогресс-
индикатор», график, таблица) текущих значений контролируемых параметров и
архивных значений за заданный пользователем период времени на дисплее АРМ
 Формирование файлов с сообщениями и посуточными сведениями о
потребленных ресурсов за расчетный период для передачи в ЕИРЦ
 Вывод на печатающее устройство по требованию оператора заданного
графика, таблицы, отчета, формируемых системой на дисплее АРМ
 Мониторинг работоспособности контролируемого оборудования с отображением
текущего состояния приборов на дисплее АРМ
 Регистрация в электронном журнале АРМ всех изменений значений
измерительных каналов или состояний технических средств, времени и даты
изменения значения, наименование измерительного канала

4. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Выполняемые функции:
 Формирование графиков, построенных на основе как мгновенных текущих
значений параметров, так и на основе архивных данных
 Многоуровневая защита настроечных параметров системы от
несанкционированного доступа
 Ведение и коррекция системного времени для основных вычислительных и
измерительных компонент системы

5. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Возможность сопряжения блоков системы с
оборудованием, имеющим:
 Интерфейс RS-232;
 Интерфейс RS-485;
 Ethernet выход;
 Числоимпульсный выход;
 Интерфейс M-Bus;
 Аналоговый выход (4-20 мА).

6. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Связующие компоненты:
В системе может одновременно использоваться различный набор типов интерфейсов, каналов связи и
преобразователей интерфейсов. Типы связующих компонентов ИИС задаются при настройке конфигурации
ПО ДР и ПО АРМ.
Проводные линии связи по интерфейсам RS-
232, RS-485, СОС-95, Ethernet, радиоканалы
передачи данных (433 МГц).
Оптоволоконные и оптические линии связи
Сети кабельного телевидения
Телефонные линии связи
GSM-каналы (стандарт GPRS)

7. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Принцип работы: Первичные преобразователи
Цифровые и/или аналоговые сигналы
Электронные блоки измерительных
компонентов
Блоки согласования протоколов обмена
(БПДД-RS, БПДД-CAN, БАТ)
Ретрансляторы
(УСЛ-А, УСЛ-А(С)С, УСЛ-П, УСЛ-П(С)С)
Блоки контроля
(БКД-МЕ)
Преобразователи интерфейсов
(БПДД-Е, Moxa NPort)
СУБД «PostgreSQL»
и сервер параметров реального времени
(СПРВ) «Сервер LanMon»
Блоки контроля
(БКД-М)
СОС-95
(до 3-х км.)
СОС-95 (до 3-х км.)
Линии связи
Линии связи (Ethernet)
АРМ диспетчера
АРМ диспетчераАРМ диспетчера
Домовые регистраторы
(ДР)

8. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Состав системы программного обеспечения (ПО):
• Управляющая программа ДР (опросчик LanMon);
• Автоматизированное рабочее место (АРМ) LanMon;
• Сервер LanMon.

9. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Квартира
В перспективе реализация
данной системы может
иметь следующую
структуру:
АРМ мэра,
губернатора
АРМ главы администрации
АРМ оператора ЖРЭО, ЖЭС
Город
(область)
Район
ЖКХ
Дом
Этаж

10. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Результат внедрения системы ЕАСДКиУ:
 Контроль ключевых параметров;
 Выявление аварийных или кризисных ситуаций в работе систем и оперативное оповещение
оператора;
 Сокращение времени реагирования на аварию в 3-8 раз;
 Сокращение аварийности за счет прогнозирования по ключевым параметрам в 5-7 раз;
 Повышение эффективности энергопотребления и энергосбережения;
 Возможность оперативного просмотра текущих значений контролируемых параметров в
реальном масштабе времени;
 Возможность оценки качества оказываемых услуг на основании своевременной, полной и
достоверной информации.
 Визуальное отображение на экране АРМ оператора всех контролируемых параметров;
 Возможность анализа параметров за период времени за счет ведения архива параметров и
возможности построения графиков и отчетов по архивным параметрам.
 Контроль территориально распределенных объектов.

11. ИИ ЕАСДКиУ
ВперѐдНазад На главную
Результат внедрения системы ЕАСДКиУ:
По результатам внедрения данной системы на ряде
объектов г. Минска экономия энергоресурсов, при
эффективном ее использовании, составляет 15-25%
Окупаемость системы на объектах
промышленного назначения в среднем около года
и 2-3 года на жилых домах.

12.  Возможность поэтапного оснащения
 Гибкая настройка системы
ИИ ЕАСДКиУ
Назад На главную
Наши преимущества:
Система ЕАСДКиУ дает возможность грамотного, технически обоснованного управления на
разных уровнях.
 Комплексность решений
 Выполнение работ под ключ
 Проектирование
 Монтаж
 Пуско-наладочные работы
 Сервисное сопровождение
 Обучение специалистов Заказчика

13. Другие системы «Белтелеком»
ВперѐдНазад На главную
Объекты РБ:
РУП «Белтелеком» филиал «Междугородняя связь», РБ
Узел радиовещания и телевидения (г.Солигорск)
Дистанционное управление и мониторинг удаленными пультами выделения
программ (ПВП) телевидения и радиосвязи РБ

14. ВперѐдНазад На главную
Многоуровневая система мониторинга объектов
Полная информация о состоянии всех объектов
Возможность оперативного перехода к нижним
уровням
Передача информации о возникновении неисправностей
на верхний уровень
Другие системы «Белтелеком»

15. Назад На главную
Мониторинг работы пультов
Учет и контроль электроэнергии
Контроль доступа в помещение и шкаф с оборудованием
Контроль работы ИБП
Контроль температурных режимов
Управление режимами работы пультов
Защита паролем от несанкционированного
вмешательства в работу пультов
Дистанционное управление магнитным пускателем
Организация видеонаблюдения
Вывод тревожных сообщений при возникновении
нештатных ситуаций
Другие системы «Белтелеком»

16. Водозабор
ВперѐдНазад На главную
РКУП «Фанипольское ОКС»
Водозабор
1) Артезианские скважины
2) Станция второго подъема

17. Водозабор
ВперѐдНазад На главную
Возможность быстрого перехода к конкретному объекту
системы водозабора
Мониторинг работы системы водозабора в комплексе

18. Водозабор
ВперѐдНазад На главную
Контроль состояния работы глубинных насосов (авария)
Учет и контроль электроэнергии
Контроль доступа в скважину и шкаф с оборудованием
Дистанционный учет и контроль расхода ХВС
Контроль температурных режимов
Дистанционный контроль уровня воды в резервуарах
Скважина

19. Водозабор
ВперѐдНазад На главную
Автоматический/ручной режимы управления водозабором
Учет и контроль электроэнергии
Дистанционный контроль параметров давления в
трубопроводе
Дистанционный учет и контроль расхода ХВС
Контроль температурных режимов в служебных
помещениях
Управление работой глубинных насосов (вкл./выкл.)
Контроль доступа в служебное помещение
Станция второго подъема воды
Возможность установки предельно допустимых величин
для автоматического управления процессом водозабора
Контроль уровня воды в резервуарах

20. Водозабор
ВперѐдНазад На главную
Предоставление графической информации по
результатам работы системы за интересующий период
работы по требованию рабочего персонала.
Регистрация в электронном журнале
Автоматизированного рабочего места (АРМ) всех
изменений значений контролируемых параметров
водопотребления, состояний технических
средств, времени и даты изменения значения

21. Водозабор
ВперѐдНазад На главную
Вывод тревожных сообщений при возникновении
аварийных ситуаций и отклонений параметров работы от
нормативных
Диагностика исправности всех элементов системы,
включая каналы связи

22. Очистные сооружения
Назад На главную
Дистанционный контроль соблюдения установленных
пределов допустимых нормативов
Учет и контроль электроэнергии
Дистанционный учет и контроль объема очищенных
стоков
Дистанционный контроль уровня фекальных стоков в
«усреднителе»;
Контроль температурных режимов в служебных
помещениях
Дистанционный контроль уровня фекальных стоков в
резервуарах
Контроль доступа в служебное помещение
Дистанционное управление и контроль режимов работы
дренажных насосов

23. КНС
Назад На главную
Дистанционный учет и контроль расхода ХВС
Учет и контроль электроэнергии
Контроль температурных режимов в служебных
помещениях
Дистанционное управление и контроль режимов
работы дренажных насосов
Контроль доступа в служебное помещение

24. Котельные
Назад На главную
Дистанционный учет и контроль расхода газа
Учет и контроль электроэнергии
Контроль температурных режимов в служебных
помещениях
Дистанционный учет и контроль расхода тепловой
энергии
Контроль доступа в служебное помещение
Дистанционный учет и контроль расхода ХВС

25. ЦТП
Назад На главную
Дистанционный учет и контроль расхода тепловой энергии
Учет и контроль электроэнергии
Контроль температурных режимов в служебных
помещениях
Дистанционное управление режимами работы групповых
приборов регулирования расхода тепловой энергии
Контроль доступа в служебное помещение
Дистанционный учет и контроль расхода ХВС и ГВС

26. ЦО и ГВС
ВперѐдНазад На главную
Объекты РБ, оснащенные системой в области ЦО и ГВС
г. Минск:
• Жилой дом по ул. Бачило, 21
• Жилой дом по ул. Ротмистрова, 32
• Жилые и административные дома по ул. Цнянская, 19, 23, 23а;
• Троллейбусный парк №3 по ул. Гурского, 17
г. Дзержинск
• Жилой дом по ул. Калинина, 15

27. ЦО и ГВС
ВперѐдНазад На главную
Параметров работы оборудования;
Режимов работы системы ЦО
Контроль температурных режимов в служебных
помещениях
Состояния объектов
Контроль доступа в служебное помещение
Соблюдения установленных нормативов
Дистанционный учет и контроль
Дистанционное управление
Режимами работы приборов регулирования тепла

28. ЦО и ГВС
ВперѐдНазад На главную
Мгновенный объем
Массовый расход
Тепловая мощность
Объемный расход
Температура в трубопроводе
Энергия
Контролируемые параметры
Время наработки
Время работы
Температура ХВ
Время работы с ошибкой

29. ЦО и ГВС
ВперѐдНазад На главную

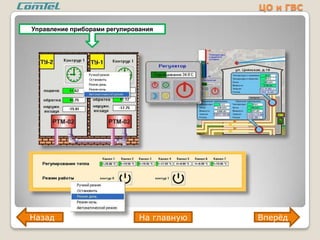

Управление приборами регулирования

30. ЦО и ГВС
ВперѐдНазад На главную
Формирование отчетов по заданным параметрам

31. ЦО и ГВС
ВперѐдНазад На главную
Построение графиков за период времени
• график за сутки;
• график за неделю;
• график за месяц.

32. ЦО и ГВС
Назад На главную
Автоматизированный контроль исправности
оборудования
Регистрация в БД текущих параметров с приборов учета и
управления ЦО
Диагностика исправностей всех элементов системы,
включая каналы связи

33. ЭЭ
ВперѐдНазад На главную
Объекты РБ, оснащенные системой в области электропотребления
г. Минск:
• Жилой дом по ул. Бачило, 21
• Жилой дом по ул. Ротмистрова, 32
• Жилые и административные дома по ул. Цнянская, 19, 23, 23а;
г. Дзержинск
• Жилой дом по ул. Калинина, 15
г. Фаниполь
• РКУП «Фанипольское ОКС»
РУП «Белтелеком» филиал «Междугородняя связь», РБ
• Узел радиовещания и телевидения (г. Солигорск)

34. ВперѐдНазад На главную
Многотарифный учет параметров потребления ЭЭ
Состояния объектов
Контроль температурных режимов в служебных
помещениях
Параметров работы оборудования ЭЭ
Контроль доступа в служебное помещение
Соблюдения предельно допустимых значений в сетях
электроснабжения
Дистанционный учет и контроль
ЭЭ

35. ВперѐдНазад На главную
Суммарная активная мощность
Напряжение
Ток
Контролируемые параметры потребления ЭЭ
ЭЭ
Суммарная реактивная мощность
Активная и реактивная мощность (по фазам)
Многотарифный учет активной и реактивной ЭЭ
Сумма активной и реактивной прямой энергии
Частота сети
Косинус угла fi
Сумма активной и реактивной обратной энергии

36. ВперѐдНазад На главную
Диагностика исправностей всех элементов
системы, включая каналы связи
Выявление аварийных ситуация и отслеживание
величины отклонения от нормы текущих параметров с
формированием тревожного оповещения для оператора
системы
Регистрация в БД текущих параметров с приборов
учета и управления ЦО
ЭЭ
Автоматизированный контроль исправности
оборудования

37. ВперѐдНазад На главную
ЭЭ
Формирование отчетов по заданным параметрам

38. ВперѐдНазад На главную
ЭЭ
Построение графиков:
• график за сутки;
• график за неделю;
• график за месяц.

39. Назад На главную
ЭЭ
Регистрация в электронном журнале
Автоматизированного рабочего места (АРМ) всех
изменений значений контролируемых параметров
водопотребления, состояний технических
средств, времени и даты изменения значения

40. Назад На главную
ТВ
Пример окна программы ViewRSA в режиме просмотра истории измерений:
Программное обеспечение ViewRSA
может работать со 100 приборами ЦИУ-
002/003 одновременно и обладает
следующими возможностями:
• Настройка ТВ системы, частотного
плана и шаблона проверки каналов
прибора;
• Отображение результатов измерения
прибора в реальном времени;
• Просмотр истории результатов
измерения прибора в графическом и
табличном виде;
• Автоматическая проверка результатов
измерения по заданному
пользователем шаблону проверки
каналов;
• Оповещение пользователя об
аппаратных ошибках прибора, а также
каналах, не прошедших проверку по
шаблону:
звуковое, визуальное, рассылка e-
mail, запуск внешнего приложения.
