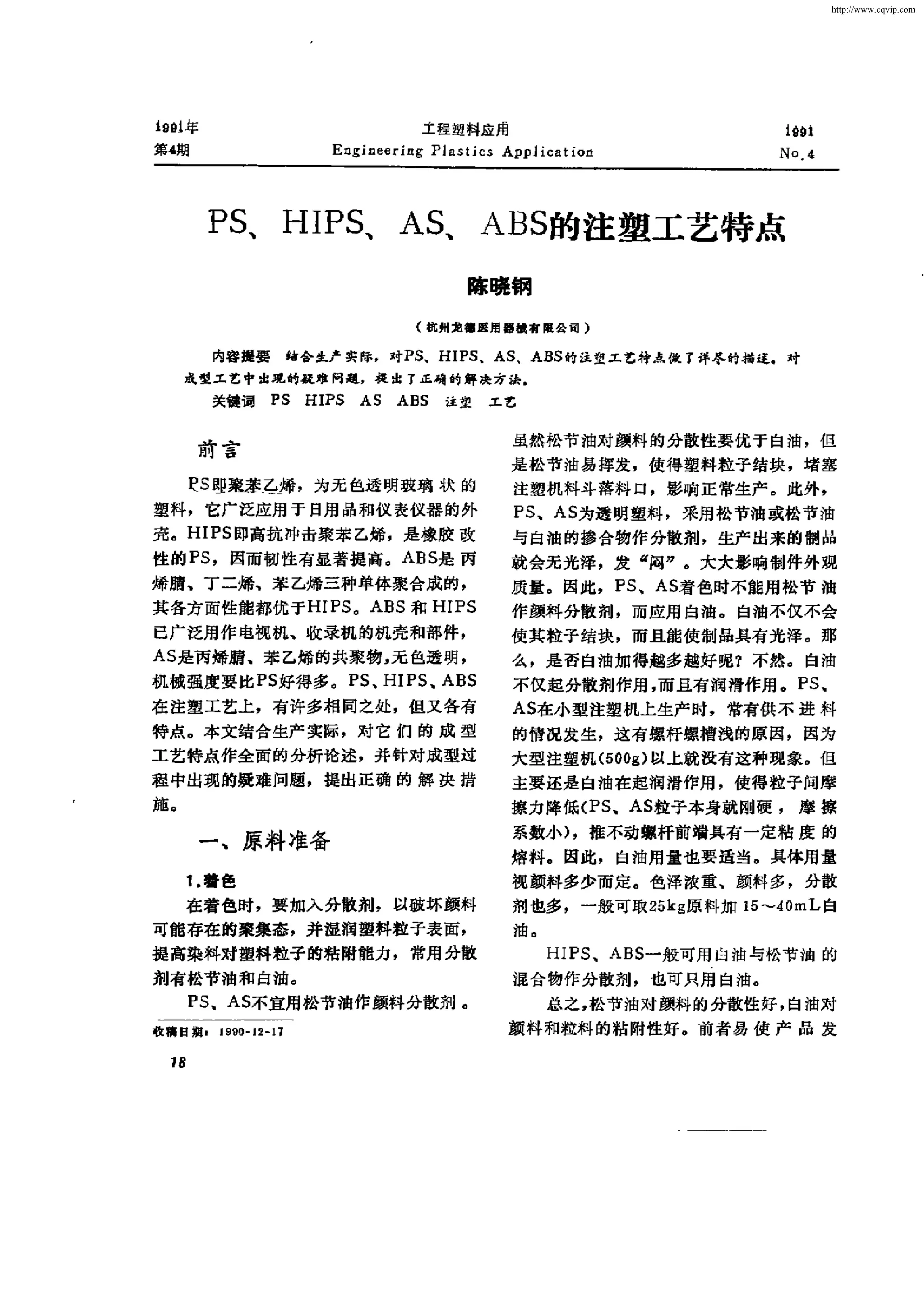

1. 维普资讯 http://www.cqvip.comｌ 年 ９ 土程塑料应用 ｉ ｉ 曲 第● 期 Ｅ ｎ ｎｅ ｉ Ｐｌ ｓｔ ｃ Ａ ｐｐｌ ｃ ｉ ｎ ｇｉ ｅｒ ｎｇ ａ ｉｓ ｉ ａｔ ｏ Ｎ０ ４ Ｐ 、 ＨＩ Ｓ ＡＳ ＡＢ 的 注 塑 工 艺 特 点 Ｓ Ｐ、 、 Ｓ 陈 晓钢 （杭州 龙蕾层 用器械有 限鸯 司 ） 内窖 提要 培 夸生产 实 际， 时ＰＳ、ＨＩ Ｓ、ＡＳ．ＡＢＳ的注 塑工 艺特点 散 了详尽 的描 莲． 时 Ｐ 成 型工 艺中 出． 观的疑难 问题 ，提 出 了正确 的解 丧方 法． 关键 询 Ｐ Ｈ Ｉ ＡＳ ＡＢＳ 注塑 Ｓ ＰＳ 工 艺 虽 然橙 节 油 对 颜 料 的 分散 性 要 优 于 白 油 ，但 前 言 是 松 节 油易 挥发 ，使 得 塑料 粒 子 结 块 ， 堵 塞 Ｐ 即聚蓉互烯 ，为无 色透 明玻璃 状 的 ｓ 注塑机料斗 落料 口，影响 正常生产 。此外， 塑料，它广泛应用 于 日用 品和仪 表仪器的 外 ＰＳ、ＡＳ为透 明 塑 料 ， 采 用 松 节 油 或松 节 油 壳 。 ＨＩ ＰＳ即高 抗 冲击 聚 苯 乙烯 ，是 橡 胶 改 与 白油 的掺合物作 分散剂 ，生产 出来的制 品 性 的 Ｐ ，因而韧性有显著提 高。ＡＢ 是 丙 Ｓ Ｓ 就 会无 光泽 ，发 闷”。大大 影响制件外观 烯腈 、丁 二烯 、苯 乙烯 三种单体 聚合 成的 ， 质 量 。 因 此 ， ＰＳ ＡＳ 色 时 不 能 用 松 节 油 、 着其各方面性能 都优于ＨＩ Ｓ Ｐ 。ＡＢＳ和 ＨＩ Ｓ Ｐ 作 颜料 分散剂 ，而应用 白油。 白油不仅不会 已广 泛用作 电视机 、收 录机 的机 壳和部件 ， 使 其 粒 子 结 块 ，而 且 能 使 制 品 具有 光 泽 。 那 ＡＳ是丙 烯腈 ，苯 乙烯的共聚物， 色透明 ， 无 么 ，是 否 白油加 得越多越好 呢？不 然。 白油 机械 强度要 比Ｐ 好得 多。Ｐ ， Ｐ 、 Ｓ Ｓ Ｓ ＨＩ Ｓ ＡＢ 不 仅起 分散剂作用 ， 且有 润滑作用。 Ｐ 、 而 Ｓ 在 注塑工艺上 ，有许多相 同之处，但 又各有 ＡＳ在小型注塑机上生产时 ，常有供不 进 料 特点 。本文结合 生产 实际，对 它 们 的 成 型 的 情 况 发 生 ，这 有 螺 杼 螺 槽 浅 的原 因 ， 因为 工艺 特点作全 面的分析 论述 ，并 针对 成型过 大 型 注 塑机 （０ ｇ 以 上就 没 有 这种 现 象 。但 ５０ ）程 中出现 的疑 难问题，提出正确 的 解 决 措 主 要 还是 白油 在 起 润 滑作 用 ，使 得 粒 子 阐摩 施。 擦力 降低（ Ｓ Ｐ ，ＡＳ粒子本身就 刚硬 ， 摩 擦 系数／ ，推 不动 螺杆 前靖 具有一定粘 度 的 ｂ） 一 、 原料准备 熔 料。 因此 ，白油用量也 要适当。具体用量 １ 着 色 ． 视 颜 料 多 少 而 定 。 色 泽 浓 重 、 颜 料 多 ， 分 散 在着 色时 ，要 加入 分散剂，以破 坏颜料 剂 也 多 ，一 般 可 取 ２ ｋ 原料 加 １ ￣４ ｍＬ白 ５ｇ ５ ０可能 存在 的聚集态 ，并 湿润塑料 粒子表面 ， 油。 提 高 染料 对 塑 料 粒 子 的 粘 附 能 力 ， 常 用 分 散 ＨＩ Ｓ、ＡＢＳ 般 可 用 白油 与松 节 油 的 Ｐ 一剂有松节 油和 白油。 混 合 物 作 分 散 剂 ， 也 可 只用 白油 。 ＰＳ，ＡＳ 宜 用 松 节 油作 颜料 分散 剂 。 不 总 之， 节油对颜料的 分散性好 ， 松 白油对 收藏 日期Ｉ －９－２ １ ９０ － － ７ 颜 料 和粒 料 的 粘 附 性好 。前 者 易 使 产 品 发 Ｓ

2. 维普资讯 http://www.cqvip.com 闷 ，后者易使产 品光亮 。 ＡＢ 制件很多为家电配件 ，色泽要求较高。 Ｓ ２ 干 燥 ． 大幅度 升温对ＡＢ 来说 ，色泽变化 较大 ，这 Ｓ ＡＳ ＡＢ ， Ｓ成 型前 必须 干燥 ， 普 通 烘 箱 主要是 ＡＢ 有少 量分解的结果 。因此 ， Ｓ Ｓ ＡＢ 以７ Ｎ ８ ￣ ５ ５Ｃ的温 度 烘 ４ｈ即可 。 成型 过 程 中 升温幅度 （ 在成型生产时） 指 不宜太大 。 制品出现 银丝 、白斑等，只 要烘 料前手感料 ２ 料 简温 度 ．是不 湿的，就无 需再重复烘料 ，因为这现象 在料筒温度 分布上 ，Ｐ 、ＨＩ Ｓ， ＡＳ Ｓ Ｐ 不是 由料 潮 ； 起 的 。 『 可按常规从高到低排列 分布 。 而 对 于ＡＢ Ｓ ＰＳ和ＨＩ Ｓ成 型前 不 必 干燥 。 Ｐ 来说 ，要采取近喷 嘴处一组 温度低于 第二组 温度 反常规排列方法 ，其 目的是 为了 既能 防 二、温度 控制 止ＡＢ 物科 的降解又 能使 其达到 良好的塑化 Ｓ １ 粘 温 特 性 ． 效 果。 牯 流态 Ｐ 的牯度对 温度 很敏感 。 Ｓ 随着温 料 筒前 端第一组温度 区域是预 热塑料的 度的升高 ， 粘度 会大幅度 下降。 Ｐ 、 、 其 ＨＩ Ｓ ＡＳ 聚 集处。来到此区域的料 已受到后三组料筒 ＡＢ 也都具备这 一特性 。在实际 注 射 成 型 Ｓ 的加热 ， 也受到 由螺杆旋转产 生摩摄 和 剪 切 中，当制件 稍有 残缺，没有 。 足 一 的 时 注 热。此段 的科 不一定每一次 注射都 注完 。特 候 ，有 升高温度 和增大压力两个途径 。对 于 口 生产 如冰箱顶板， 电唱机底盘等等， 它 是Ｐ ，ＡＳ Ｓ 来说 ，只要原料不 分解 ，宜 采用 升 们本 身份 量并 不太 重，但投影面积极大，模 高料温 的方法 。即本着 高温低 压原 则。这不 具尺 寸较大 ，选择 注塑机的规格相应也大 。 仅考廖了其粘温特性 ，也 考虑 到提 高注射压 这时候 ，产 晶科量有时 甚至只有注射机容量 力， Ｓ Ｐ ，ＡＳ分子取 向程度就 会增加 。Ｐ ， Ｓ 的一半左 右。这 样 ，势必形成二次加热 ，若 ＡＳ制品极 易开裂 ，而分子取 向程度严 重 是 此段温度较 高，熔料 就有热降解 的危 险。料 导致制件开裂 的一个重要原 因。因此 ，要 采 筒第＝组温度最 高值就可避 免此现象 ，因 为 用高温 （ 高料温） 低压 （ 注射压力 ） 低 的方法 。 尽 管此处温度最 高，但 此段 的科始终是通 过 ＨＩ 不 会 开 裂 ，料 温 和 压 力 调 节 自 ＰＳ 螺轩旋 转的方 式向前输送的 ，而且来到 此处 由，可高可低 。 的料 “生 得很 ，较高温度对 其降解的威胁 ＡＢＳ 分 解 、 成 型 温 度 范 围 狭 窄 ，不 宜 易 并不太大，但对于料 的塑化却能提供极好 的 取 较高温度 。 条件 。实践证明，第一组温度低于 第二 组温 给 ＰＳ、ＡＳ ＨＩ 增 加 料 温 时 ， 可 取 ， ＰＳ 度 的 倒排 列 方 法是 优 于 常 规 排 列 的 ， 它 不仅 ｌ ℃左右的幅度 （ 成型 温度范围内 ） Ｏ 在 ，产 生 适 宜 于 ＡＢＳ 也 适 宜 ＡＳ 甚 至 可 以说 ， 在 ， ，的效 果也 明显 。丽对于ＡＢ 来 讲只能 以 ５ Ｓ ℃ 注塑生产 中，任何原料都适应这 种 排 列 方 的幅度 增加，一是 由于成型 温度 范 围 太 狭 法。 窄 ，一般为２ ￣３ ℃。＝是因为ＡＢ 制箍往 ０ ０ Ｓ ＡＢ 料 筒最 高温度 段 ， 参 考 值２ ０ Ｓ ｌ ～ 往 几 何 形 状 较 为 复杂 ，有 “筋 、 “槽 ” ２ ０℃ 。 ３ 等 ，若升温太快太 高，牯度 大幅度下 降，成 喷嘴处温度对任何原料都 以不流涎 ，不 型 出来的产 品极易出现溢 边、断筋 现象 （脱 堵塞 为最 佳点。通常大大低于料 筒 最 高 温 膜 时发生）。严 重时，料 会分解 ，给制 件 的 度。 取 出带来极大 困难，模具也易受损 。使 生产 ５ 摸 具 温 度 ．的 继续 受到影响，原料耗 费极大 ， 再 则 ， Ｐ 、 Ｓ 品冷模具生产时 ， ＳＡ 制 往往一开始

3. 维普资讯 http://www.cqvip.com就 出现产 品连续破裂的现象。这是模具温度 上 ，Ｐ 和ＨＩ Ｓ Ｓ Ｐ 吸湿性很 低，与ＰＥ、Ｐ 差 Ｐ太 低所致 低温度 的模 具使得靠近模壁 的熔 不 多 。 千 万 不要 误 以 为ＡＳ ＡＢＳ 干 燥 ， ， 要 料迅 速冷 却，形成 凝固壳层，阻碍了内部熔 ＰＳ ＨＩ 、 ＰＳ也要 干燥 。银 丝是 气 泡 拉 破 所 料 继 续 冷 却 时产 生 的 收 缩 。 它 们 之 间 的 相 互 致 ，这 个 气 泡 的 气体 往 往 不是 在充 模 时 熔 体 作 用 大 于 分 子 间 的 引 力 时 ，制 件 就 产 生 开 夹 带 到 流 道 、 口处 的 空 气 ， 是 米 自 ＰＳ ， 浇 丽 裂 。克服 的方 法之一就 是在 冷 模 具 开 机 生 ＨＩ 熔 体 中 的挥 发 物 。 消除 银 斑 就 是 要 排 ＰＳ产 时 ，先 关 闭 模 具 冷 却 水 ，待 模 具 升 温 后 ， 除 挥发 物产 生 的 气体 ， 唯 一 的 办 法 就是 要 提 逐 步 将 水 阀开 到 最 太 。 其 ＝是 提前 开模 ，就 高背压，将料 筒前 端熔体压 紧压 实，迫使挥 是 当产 品注射动作完 后，预 塑动 作 进 行 的 发气体从 科筒 后端排出。当然 ，在能 消除银 中途 ，用 手 动停 止 预 塑 ， 退 开 注座 开模 ，取 斑的前提下，背压压力 越低 越好 。一 般不超 出 产 品 ，然 后 再 预 塑 ， 再 进 行 下 一 个 动 作 的 过０ ３ ． ＭＰａ 油 压 ） 对 于 ＨＩ 来 酷， 除 了 （ 。 ＰＳ循 环 这 主 要 是 因 为 空 气 中产 品 的 热 散 失 要 这 一 典 型 的 问题 以 外 ， 注 塑 工 艺 中几 乎 没 有 比 在 模 具 中缓 慢 得 多 。 这 个 方 法 对 于 新 模 具 其 它 的麻 烦 。 的试模 尤其方便。 ＡＳ和ＡＢ 也有类似情 况， 但 比Ｐ Ｓ Ｓ， 对 于ＡＢ ， 过 冷 的 摸 具 有 时 会 使 其产 品 Ｓ ＨＩＰＳ较为 少 见 ，程 度 也较 轻 出 现局 部 分 层 的 现 象 ： 看 上 去 ， 整 个 产 品 表 有时候 ，调 高了背压 ，克服 了银斑 或银 面 有 几 个 地 方 色 泽 变 淡 这 也 是 过 冷模 具导 丝 的毛病 ，但 却带来新 的 问题， 就 是 预 望 致收缩不匀引起 的。 时 ，熔料 会从 喷嘴与模 具浇 日板 中的缝隙 中 ＰＳ ＡＳ 塑时 模 具温 度 取 稍 高 一 些 ， 、 注 挤 出 来 。 一 方 面是 预 塑 永 无 止 境 ，一 方 面 是 一 般取 ６ ￣ ８ ℃ 。 ０ ０ ＡＢＳ 具 温 度 ４ ～ ９ ℃。 模 Ｏ ０ 前 端 料 不 断 地 被 挤 出 一 般 注 塑 机 在 进 行 ＨＩ 对 模 具温 度 无 甚 高 的要 求 。生 产 实 际 ＰＳ 注射 动作时 ，控制注射座前进 的电磁换 中， Ｓ Ｐ ，ＡＳ 开机生产 时 ， 在 要克服 的是模具 向阀是吸 的（ 电） 通 ，从 而靠 油压将注射座 向 太 冷，但 一旦正常连续生产 时，要克服的则 前 推进 ，使 喷塘头紧贴模具浇 口板，避 免熔 是 模温太 高，因此，模具的冷却水要 求流量 料 从 它 们 二 者 的缝 隙 中溢 出 。 当 注 射 动 作 结 越大越好。 束后， 注射座前进 电磁 阀是不 吸的。 它是依靠 此换 向阀 中间位置是 ０型（ 动作时 各油 路 不 三、压力控制 全 封闭） 来达到不使 注射 座后 退的 目的。 多 １ 背 压 ． 次使用 后的换 向阀多少有 些泄 漏， 即使换一 背压 ，即塑 化压 力 。 背 压 增 大 ， 使 科 筒 可 个 新 阀 ， 果 也不 十分 理 想 ， 还 是 有 可能被 效 料前端熔体混合更加均匀。但 背压增大，预 塑 挤 出 ， 且 也不 经 济 。 简 便 有 效 的措 施 是 ； 而 在 时问要延 长，成型周 期延 长，生 产 效 率 下 电器 控制线路上稍作改 动，使得预塑时注射 降 。而 采 取 别 的 方 法 也 同样 可 以 提 高 混 炼 塑 座前 进 电磁换 向阀能嗳（ 电） 有 。从而利用 油 化效果。 压将 注射座与模具贴紧， 熔料 不能 溢出 ｉ 改 在生产Ｐ ，ＨＩ Ｓ 品时 ，我们经 常台 Ｓ Ｐ 制 进线 路 不 得 影 响 自动 或 半 自动 时 的 各 动 作 循 碰到 注塑制 品上出现一簇簇 的由银丝组成 的 环顺序。 银 斑 ，其 面 积 ｌ ｍ 右 。 许 多 操 作 人 员 ｃ 左 ２ 注 射 压 力 ．和 技 术 人 员 误 以为 是 料 潮 ，然 而 ，干 燥 后 的 ＰＳ ＡＳ ＨＩ Ｓ．ＡＢＳ 粘 度 不 仅 对 ， ， Ｐ 的原料生产 出来 的制品照样出现银 斑 。 实 际 温度敏感 ，而且对剪 切速率 也很 敏 感 。 因 ２０

4. 维普资讯 http://www.cqvip.com 此，不仅温度升降对它 们的粘度影响识大 ， ｊ 保压 压 力 ． 注射压力的增减对它们 的枯度影响 电很大 。 剥 于 ＰＳ ＡＳ 压 尽 可 能 不用 ， 即使 采 、 保 在 注 塑生 产 时 ，通 过调 高 注 靼机 上 远程 调 压 用 （ 了 消除 微小 的 凹 缩 痕 ） 为 也要 以低 压 力 少 阀 的 注射 压 力 ，可 以使 注射 速 度 加 快 。这 里 料 量 进 给 以及 短 时 问 相 配台 ， 其 目的 是 为 了 有 两个 原 因 ： 一 个是 注射 压 力 增 高 ，熔 体克 最 大 可 能 地 降 低 取 向应 力 。 服 阻力 的能 力 增 加 ； 另 一个 则 是 由 于 注 射压 ＡＢ 保 压 压 力 与 ＰＳ ＡＳ同样 ，其 根 本 Ｓ 、 力 增 高 ，熔 休 剪 切 速率 提 高 ，熔 体 牯 度 变 目的是 减少 缩 痕 但 叉 不致 于 引 起脱 膜 困 难 。 小 ， 流 动 性 提 高 。 而 且 后者 对 ＰＳ、ＨＩ Ｐｓ、 ＨＩ 的保 压 则 一殷 不受 以上 限制 。 Ｐｓ ＡＳ、ＡＢｓ 影 响 比其 它 塑料 更 大 。稍 提 高 的 最 后 ， 谈 一 下 粉 碎 回料 的 注 塑 成 型 。粉 注射压力 ，ＰＳ 、ＡＳ 、ＨＩ Ｓ Ｐ 、ＡＢ 就 比 较 Ｓ 碎 回料 注 塑 时 往 往 时 而 溢 边 ， 时 而 不 足 。 为 容 易 注 足 。 ＰＥ类 产 品 ，效 果 就 很 不 明显 。 而 了解 决这 个 问 题 ，有 的 厂 家 采取 了再 造 粒 一 剪 切 速 率 增 加 对 某 些 塑料 甚 至 会 增 加 它 的 粘 次 的 方 法 。对 于 同 色 泽 大 量 回料 造粒 是 切 实 度 ， 如 ＰＣ等 。 可行 的。但对于少量多种色泽 就显 得麻 烦。 由于Ｐ 、ＡＳ 质脆 ，在 成型过程 中很 Ｓ 本 现 就 从 工 艺 控 制 角度 谈 谈 如何 用 粉 碎 回料 注 突出的 问题就 是开 裂。前面提到的如应力开 塑出好的产 品。 裂是 一大 因素 。另一主要因素则是取 向应力 时而 溢边、时而不足 的根本原 因是 因粉 造成的开裂 。Ｐ 、ＡＳ Ｓ 制品直浇 口部位经常 碎料 有片状、块状，粉状等 不一 的几 何 形 会 有 裂 缝 产 生 。 这 是 典 型 的取 向应 力 过 甚 造 状，在科斗落料时和螺杆旋 转时 由于料 的几 成 的开裂 。熔 体在充 模过程 中不可避免 地产 何形状的差异造 成进料 不均。尽管预 塑体积 生分子取 向，高分子 的这种取 向，使 得制品 相 同，但密度 不 同导致预塑量 不 同。有人提 出现 各 向异性 ，易造成开裂 。模 腔 被 充 满 出提高背压 的方 法来使 其密度 一致，每次预 后，Ｐ 、ＡＳ Ｓ 处在 粘流态 或高弹态时 ，松弛 塑量相等，从而 注射量达到稳 定。这个 方法 过程可 以导致聚合物的取 向度降低 。分子链 可行但不完善 ，因为增 加背压， 首先 就要延 段 的 松 弛 要 受 到 聚 合 物 迅 速 冷却 变硬 和 充 模 长成型周期；而 且容 易使 ＡＢ 料 分解 ，甚 至 Ｓ压 力的阻碍， 因而产生应 力。前文提到的高 还可能带来 一些 其它麻烦 。 模 温 可 以减 少 前 者 的 阻碍 。 正确 的方法应是增加预 塑料量 的体积 ， 在 注射压力调节上，要避免 高压 力慢速 用 注射 压力来控制 注射量。也就是说 ，每 次 度充模 ，因过高 注射压力 ，会便 取 向度急剧 预 塑量对成型一模产 品是过剩 的，调整 出一 增加 。当然 ，低注射压力需要熔 体 的 高 温 个晟佳压 力值， 使其 既不会溢 边， 不 致 不 也度配合 ，需要 模具台理的 流遭 浇 口设计相适 足。其实这个 方法对新料也是适用 的，实际 应，只有较高 的熔体温度、合理 的流道浇 口 上也应该这样敏 ，不 同的是 ，新料 预 塑时过 才 能适台较低 的注射压力，从而顺利将熔体 剩 的料应尽 量少 一些 ，越 少越好。粉碎 回料 注 入 模 睦。 则要求 留有一定 的过剩 料量 ，若 最佳 压力 值 对于ＡＢ ，注射压力 的稍微提高一点 或 Ｓ 找 不 到 ， 不是 溢 边 就是 不足 ， 那 ＿ 定是 模 具 降低 一点都会明显影响产 品的溢边或不足 ， 没有完全锁紧 ，只要紧一 下模 具，最佳 压力 而 且较高压力会使产 品脱模 困难 。因此应特 值很快很容易被调到 。另 外，粉 碎 回 料 易 别 注 意 “ 桥 ，要 经常 捣 动 一 下料 斗 中的 原 料 。 架 （ 转第 ２ 页 ） 下 ５

5. 维普资讯 http://www.cqvip.com 参 考 文 献 ｌ 】措 ． 料 加 工 基 础 ｔ 上 海科 技 出版 杜 ｔ ９ １ 。 塑 ｌ ８ ２ 叶蕊 ． 料注射成型 技术，金 盾出版社 ，ｌ８ 塑 ８ ９ ３ ［ 日］ 青 尧 。 塑 料 注 射 成 型 实 用 袖 珍 手 册 ・ 北 京 但 工 出 版 社 ・ １８ ９９ 田７ 耳形 浇 口 ４ 王兴 天 ． 料成 型 技 术 ． 北 京化 工 出版 社 ， ｌ ８ 塑 ９ ９ ＤＥＦＥＣＴＳ ＯＦ ＰＣ／ ＡＢＳ ＰＬ ＴＩ Ａ Ｌ ＮＪ ＣＴ ＯＮ ＭＯＬ ＮＧ ＡＳ Ｃ Ｌ ＯＹ Ｉ Ｅ Ｉ ＤＩ ＰＲＯＤＵＣＴＳ ＡＮＤ ＰＲＥ ＶＥＮＴＩ Ｍ ＥＡＳ ＮＧ ＵＲＥＳ ＦＬ Ｉ Ｙｏｎｇ ｉ ｌｎ （ ａ ｔ ｎ ｙ ｔ ｅ ｉ Ｍａｅ ｉｌＥ ｐ ｒｍｅ ｔ ｌ ａ ｔ ｒ ） Ｎ ｕ ｏ ｇ Ｓ ｎ ｈ ｔ ｔｒａ ｘ ｅ ｉ ｎ ａ ｃｏ ｙ ｃ Ｆ ＳＹ ＮＯＰ Ｓ Ｉ ｉ ｒ Ｉ Ｓ ｔ ｎｔ ｏｄｕ ｅ ｔ ｄｅ ｅ ｃ ｃ ｓ ｈｅ ｆ ｃｔ ａｕ￥￣ ａｎｄ ｐａ¨ ｅ ｎ Ｐｒ ｒ ｏｄｕ ｅｄ ｉ ｔ ｅ ｃ ｎ ｈ Ｐ ／ Ｓ ｐ ｕ ｔｃ ａＩ ｙ ｊ ｊｃ ｉ ｎ ｍｏ ｄ ｎ ｒ ｄ ｃ ｓｉ ｃｕ ｉ ｇ ｓ ｒｎ ａ ｅ ａ ｉＹ・ Ｃ ＡＢ ｌｓ ｉ ｉ ｎｅ ｔｏ ｌ ｉ ｇ ｐ ｏ ｕ ｔ ｎ ｌｄ ｎ ｈ ｉ ｋ ｇ ｃ ｖ ｔ ｏ ｗｅｄ ｌ Ｉｉ ｃ ｓ ｌ ｃ ｓ ｅ ｎ ， ｉ ｖ ｒ ｔ ａｋ ａｎｄ ｗ ａｒ ｇ ｒ ｐａ ｅ． Ｔ ｈｅ ｇｕ ｄｉ ｇ ｍ ｅ ｕｒ ａ ｉ ｔ ｄｅ ｅ ａｒ ｎ ａｓ ｅｓ ｇａ ｎｓ ｆ ｃｔｓ ｗ ａｓ ｉ ｔ ｄ ｎ Ｉ ｓ ｅ ｉ ｍ ｏｌ ｓ Ｕ ｒ ， ｍ ｏｌ ｎｇ ｅ ｈ ｄ ｔ Ｃｔ ｅ ｒ ｕ ｄｉ ｔ ｃ ｎｏｌ ｙ ｏｇ ． ＫＥＹＷ ＯＲＤｓ ＰＣ／ＡＢＳ Ｐｌ ｓ ｉ ｌｏ ａ ｔ ｃ ａ ｌ ｙ。Ｉ ｊ ｃ ｉ ｎ ｍｏ ｄｉ ｇ Ｄｅ ｅ ｔ ｎ ｅ ｔｏ ｌ ｎ ， ｆ ｃ （上接第２ 页 ） ｌ ＴＨ Ｅ ＳＰＥＣＩ ＦＥＡＴＵＲＥＳ ＡＬ ０Ｆ ＰＳ，Ｈ Ｉ ， ＡＳ ＰＳ ＡＮＤ ＡＢＳ ｌ ＴＨＥＩ Ｎ Ｒ Ｉ ＥＣＴ１ Ｍ０Ｌ ＮＧ ＴＥＣ ＮＪ ０Ｎ ＤＩ ＨＮＩ ＱＵＥ Ｃｈｃ ｎ Ｘ ｉ ｏｇ ｎ ａ ａ ｇ （ ｏ ｇ ｅｂ ｅ ｉ Ｐ ｏ ｕ ｔ Ｃ ．Ｌ ｄ Ｌ ａ ｄ ｉｄ ｒ Ｍ ｒ ｄ ｃ ｓ ｏ ｉ ．，Ｈａ ｇ ｈ ｕ） ｎ ｚｏ ＳＹＮ０ ＰＳＩ Ｔ ｈｅ ａｒｔ ｃ ｅ ｅ ｃ ｂｅ ｎ ｄｅｔ １ ｈ ｓ ｃｉ ｌ ｅ ｕ￣ Ｓ ｉ ｌ ｄ ｓ ｒｉ ｓ ａｉ ｔ ｅ ｐｅ ａ ｌ ａｔ ｅｓ ｏｆ Ａ Ｓ ＰＳ ． ＨＩ ｎ ＰＳ ａ ｄ ＡＢ ｉ ｈ ｉ ｉ ｅ ｔ ｏ Ｓ ｎ ｔ ｅ ｒ ｎｊ ｃ ｎ ｍｏ ｄ ｎ ｔ ｃ ｎ ｌ ｇ ｉ ｏ ｉ ａ ｉ ｎ ｉ ｌ ｉ ｇ ｅ ｈ ｏ ｏ ｙ ｎ ｃ ｍｂ ｎ ｔ ｏ ｗｉ ｈ ｈ ｔ ｔ ｅ ａ ｔ ａ ｒ ｕ ｔ ｏ ｃ ｕ Ｉ ｐ ｏｄ ｃ ｉ ｎ．ａ ｄ ｇ ｒ ｏ ｔ ｈ ｍｅ ｒ ｓ ｓ ｌ ｉ ｇ ｔ ｅ ｐ ｏ ｌ ｍ Ｓ ａ ｉ ｅ ｎ ｉ ｅ ｕ ｔ ｅ ｓ ａｓ ｅ ｏ ｖ ｎ ｈ ｒ ｂ ｅ ｄ ｕ ｒｓ ｆ ｏ ｈ ｉ ｊ ｃ ｉ ｎ ｍｏ ｄ ｎ ｒ ｄ ｃ ｉ ｎ． ｒ ｍ ｔ ｅ ｎ ｅ ｔｏ Ｉ ｉ ｇ ｐ ｏ ｕ ｔ ｏ ＫＥＹＷ ＯＲＤＳ ＰＳ ＨＩ ， ＡＳ，ＡＢＳ Ｉ ｊｃ ｉ ｎ ＰＳ ， ｎ ｅ ｔ ｏ ｍｏ ｄｉ ｇ ｔ ｃ ｎ ｌ ｇ ｌ ｎ ｅｈ ｏｏ ｙ复 牛 欢 迎 订 阅 １ ９ 年 《工 程 塑 料 应 用 》 ９２ 工 强塑 料应 用是 经 国家科 委批 准出 版的 专业 性 报道 重点 是材 料 ，加工 用 ．读者 对 象是从 事 高分 应 技 术 干物 ．办 干方 针是 交流 国内外 有关 塑料 ，复 合 ６ ６ 子材 料研 究 ，生产 和应 用 的工 程技 术 人员爰 有关 高 材 科等 材料 开 发和 技术应 甩 的研究 成果 和 技 改 坚 等 院校师 生 ． 验 ，探 讨学 术 问题 ．立足 军工 ．面 向全 国． 走向 世 《工 程塑 料应 用 》于 ｌ ７ 年 ２月 创 刊， 国 内统 ９３ 界 ．促 进塑 料及 非 盘属材 料在 军工爰 民甩产 品上 的 一 刊 号 ：ＣＮ３一 ¨ ｌ ．国 际标 准连 续 出版 刊 ７ １ 号 广 泛应 用 ．报道 范 围是 有关 高分子 材料 及应 用的 学 Ｉ Ｓ Ｏ ｌ ３ ３ ．邮 发 报 刊代 号２ － ４ ． 国 内定 Ｓ Ｎ１ Ｏ－ ５ ９ ４ ２ 术 论文 基 础 理论 、专题 技术 报告 文 献综 述和 发 价为 １８ ／ ．国内外 公开 发行 ． 广 告 经营 许可 ． 册 展动 态 等．主 要 栏 目有材 料 加工 应 用 测试 ， 证 ， ＬＧＳ ２ ４ 号 ． Ｇｏ ０ ２ 模 具 、 准 、 座， 出国 考察 综述 会 议报 道 等 ． 标 讲 ｇ５
