モジュールの凝集度・結合度・インタフェース

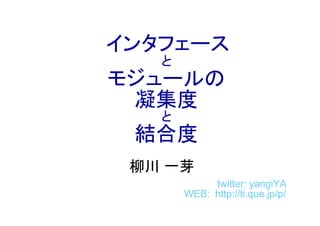

- 1. インタフェース と モジュールの 凝集度 と 結合度 柳川 一芽 twitter: yangiYA WEB: http://ti.que.jp/p/

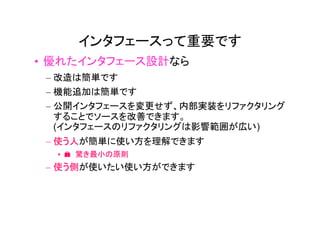

- 2. インタフェースって重要です • 優れたインタフェース設計なら – 改造は簡単です – 機能追加は簡単です – 公開インタフェースを変更せず、内部実装をリファクタリング することでソースを改善できます。 (インタフェースのリファクタリングは影響範囲が広い) – 使う人が簡単に使い方を理解できます • � 驚き最小の原則 – 使う側が使いたい使い方ができます

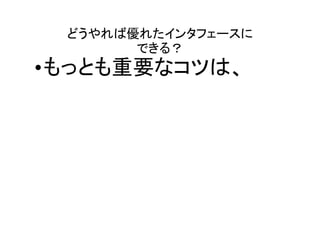

- 3. どうやれば優れたインタフェースに できる？ •もっとも重要なコツは、

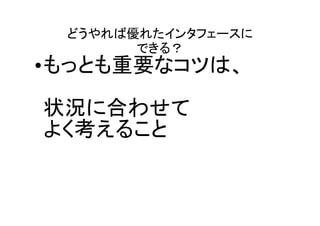

- 4. どうやれば優れたインタフェースに できる？ •もっとも重要なコツは、 状況に合わせて よく考えること
- 5. どうやれば優れたインタフェースに できる？ •もっとも重要なコツは、 状況に合わせて よく考えること だとは思いますが、

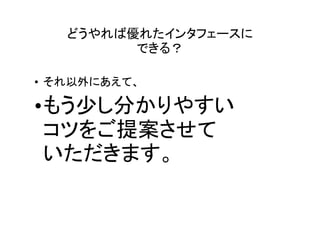

- 6. どうやれば優れたインタフェースに できる？ • それ以外にあえて、 •もう少し分かりやすい コツをご提案させて いただきます。
- 9. Javadocを書いてください • クラスを説明する • データが取得できない場合何が起こるか • 取得想定されるレコードは何件かを意識する • 想定外の件数を取得したら？ • ソートするの? • 引数は必須?任意? • 例外とその意味は • 引数が本当に必要か

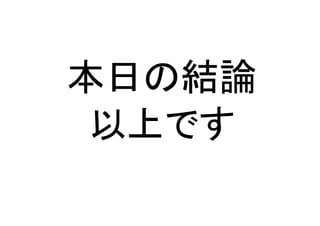

- 10. 本日の結論 以上です

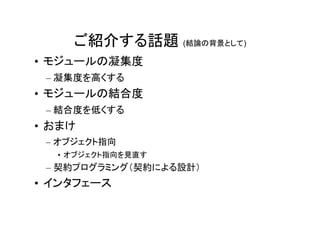

- 11. ご紹介する話題 (結論の背景として) • モジュールの凝集度 – 凝集度を高くする • モジュールの結合度 – 結合度を低くする • おまけ – オブジェクト指向 • オブジェクト指向を見直す – 契約プログラミング（契約による設計） • インタフェース

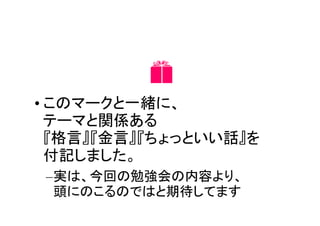

- 12. � • このマークと一緒に、 テーマと関係ある 『格言』『金言』『ちょっといい話』を 付記しました。 –実は、今回の勉強会の内容より、 頭にのこるのではと期待してます
- 13. その前に、モジュール って? � よく、各人のモジュールの意味がズレ易いので、 あわせておきます

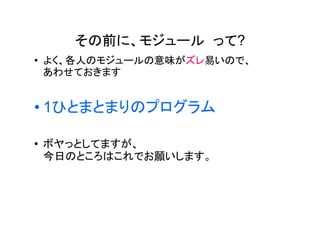

- 14. その前に、モジュール って? � よく、各人のモジュールの意味がズレ易いので、 あわせておきます � 1ひとまとまりのプログラム � ボヤっとしてますが、 今日のところはこれでお願いします。

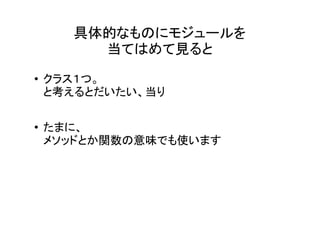

- 15. 具体的なものにモジュールを 当てはめて見ると � クラス１つ。 と考えるとだいたい、当り � たまに、 メソッドとか関数の意味でも使います

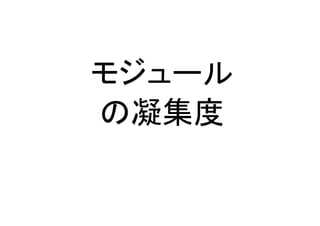

- 16. モジュール の凝集度

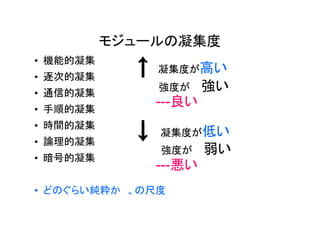

- 17. モジュールの凝集度 • 機能的凝集 • 逐次的凝集 ↑ 凝集度が高い • 通信的凝集 強度が 強い • 手順的凝集 ---良い • 時間的凝集 • 論理的凝集 ↓ 凝集度が低い 強度が 弱い • 暗号的凝集 ---悪い • どのぐらい純粋か 、の尺度

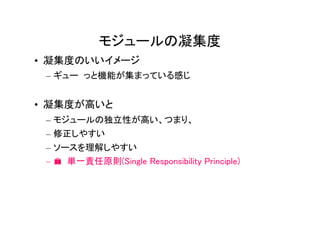

- 18. モジュールの凝集度 • 凝集度のいいイメージ – ギュー っと機能が集まっている感じ • 凝集度が高いと – モジュールの独立性が高い、つまり、 – 修正しやすい – ソースを理解しやすい – � 単一責任原則(Single Responsibility Principle)

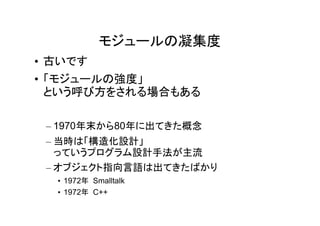

- 19. モジュールの凝集度 • 古いです • 「モジュールの強度」 という呼び方をされる場合もある – 1970年末から80年に出てきた概念 – 当時は「構造化設計」 っていうプログラム設計手法が主流 – オブジェクト指向言語は出てきたばかり • 1972年 Smalltalk • 1972年 C++

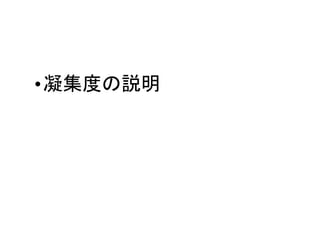

- 20. •凝集度の説明
- 21. •凝集度の説明 • 退屈で分かりにくいですが一応一通りやります お付き合いください

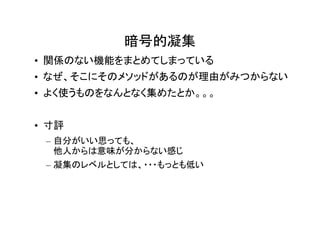

- 22. 暗号的凝集 • 関係のない機能をまとめてしまっている • なぜ、そこにそのメソッドがあるのが理由がみつからない • よく使うものをなんとなく集めたとか。。。 • 寸評 – 自分がいい思っても、 他人からは意味が分からない感じ – 凝集のレベルとしては、・・・もっとも低い

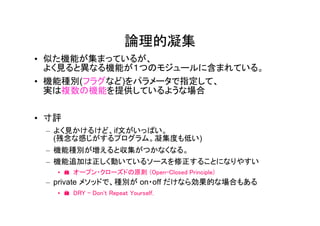

- 23. 論理的凝集 • 似た機能が集まっているが、 よく見ると異なる機能が１つのモジュールに含まれている。 • 機能種別(フラグなど)をパラメータで指定して、 実は複数の機能を提供しているような場合 • 寸評 – よく見かけるけど、if文がいっぱい。 (残念な感じがするプログラム。凝集度も低い) – 機能種別が増えると収集がつかなくなる。 – 機能追加は正しく動いているソースを修正することになりやすい • � オープン・クローズドの原則 (Open-Closed Principle) – private メソッドで、種別が on・off だけなら効果的な場合もある • � DRY - Don't Repeat Yourself.

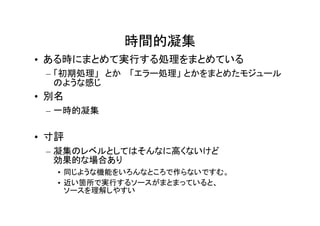

- 24. 時間的凝集 • ある時にまとめて実行する処理をまとめている – 「初期処理」 とか 「エラー処理」 とかをまとめたモジュール のような感じ • 別名 – 一時的凝集 • 寸評 – 凝集のレベルとしてはそんなに高くないけど 効果的な場合あり • 同じような機能をいろんなところで作らないですむ。 • 近い箇所で実行するソースがまとまっていると、 ソースを理解しやすい
- 25. 手順的凝集 • 複数の機能を実施する順番を取りまとめる • でも、共通したデータを扱ってない • 別名 – 手続き的凝集 • 寸評 – 時間的凝集より、「順番」という概念を気にしている分、凝集度 高い – GoFの Facade パターン って、これに近い • 複雑な手続きを一箇所に集めるパターン

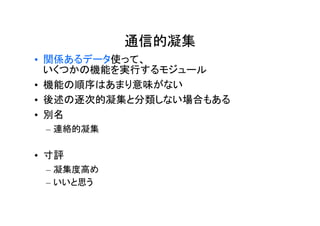

- 26. 通信的凝集 • 関係あるデータ使って、 いくつかの機能を実行するモジュール • 機能の順序はあまり意味がない • 後述の逐次的凝集と分類しない場合もある • 別名 – 連絡的凝集 • 寸評 – 凝集度高め – いいと思う

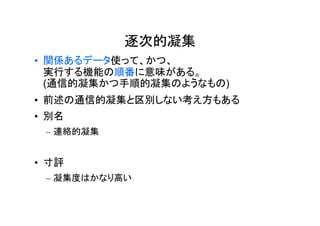

- 27. 逐次的凝集 • 関係あるデータ使って、かつ、 実行する機能の順番に意味がある。 (通信的凝集かつ手順的凝集のようなもの) • 前述の通信的凝集と区別しない考え方もある • 別名 – 連絡的凝集 • 寸評 – 凝集度はかなり高い
- 28. 機能的凝集 • １つの関連の強い機能をまとめたモジュール • 機能に必要なデータがある場合は – データのうち必要なものを機能として公開する • 例 – 1つのテーブルのI/Oに特化した機能・・・Daoですね • さらに分類することもある – 機能的強度 ・・・ 機能を重視 (凝集度最高) – 情報的強度 ・・・ データ重視 • 寸評 – 凝集度は最強

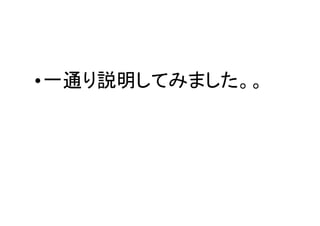

- 29. •一通り説明してみました。。

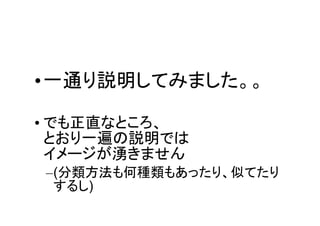

- 30. •一通り説明してみました。。 • でも正直なところ、 とおり一遍の説明では イメージが湧きません –(分類方法も何種類もあったり、似てたり するし)

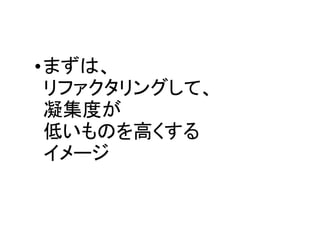

- 32. •まずは、 リファクタリングして、 凝集度が 低いものを高くする イメージ

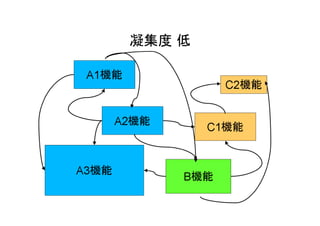

- 33. 凝集度 低
- 34. 凝集度 低

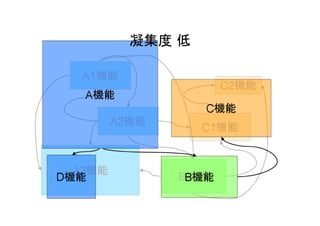

- 35. 凝集度 低

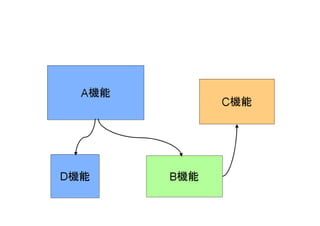

- 36. 凝集度 高
- 37. • 関係が深い機能は1箇所に • 異なる機能は別々に • グチャグチャに絡まっているものをほぐす • 呼び出す側と呼び出される側は明確に – (コールバックなどは控えめにね)
- 38. • 次は、 新しい機能を追加した場合の モジュール改造 イメージ • 凝集度が 高い場合と、低い場合とを 比べます

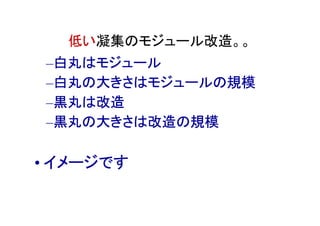

- 39. 低い凝集のモジュール改造。。

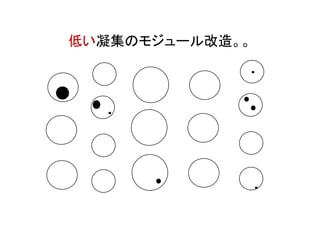

- 41. 低い凝集のモジュール改造。。

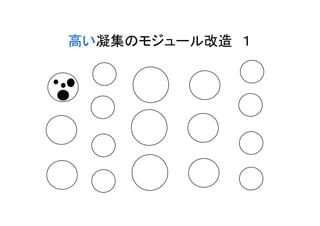

- 42. 高い凝集のモジュール改造 １

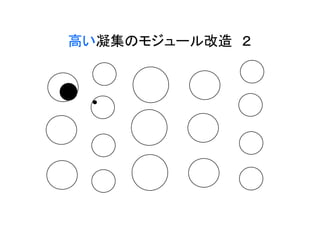

- 43. 高い凝集のモジュール改造 ２

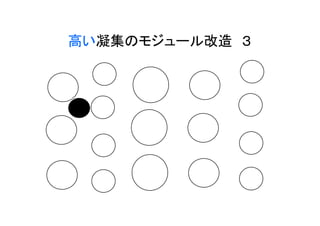

- 44. 高い凝集のモジュール改造 ３
- 45. イメージでした
- 46. モジュール の凝集度 おわり

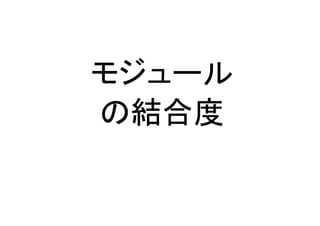

- 47. モジュール の結合度

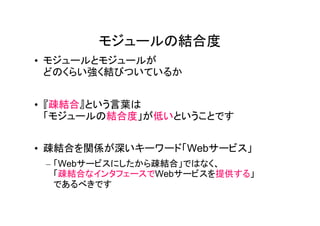

- 48. モジュールの結合度 • モジュールとモジュールが どのくらい強く結びついているか • 『疎結合』という言葉は 「モジュールの結合度」が低いということです • 疎結合を関係が深いキーワード「Webサービス」 – 「Webサービスにしたから疎結合」ではなく、 「疎結合なインタフェースでWebサービスを提供する」 であるべきです

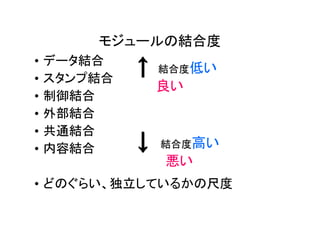

- 49. モジュールの結合度 データ結合 • • スタンプ結合 ↑ 結合度低い 良い • 制御結合 • 外部結合 • 共通結合 • 内容結合 ↓ 結合度高い 悪い • どのぐらい、独立しているかの尺度

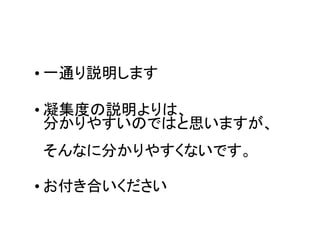

- 50. • 一通り説明します • 凝集度の説明よりは、 分かりやすいのではと思いますが、 そんなに分かりやすくないです。 • お付き合いください
- 51. 内容結合 • 絶対番地を用いて直接相手モジュールを参照したり、相 手モジュールに直接分岐する • 寸評 – むしろ、『モジュール』とは呼んでいけないレベル – goto のある言語では、これができてしまう – Ｊａｖａなど goto のない言語ではまずできない、 できたら逆に芸術的。
- 52. 共有結合 • 共通領域（グローバル領域）に定義されたデータを参照する。 • 寸評 – 結合度が高い。保守開発の影響度が広くて、改修しにくい。致命的 – マルチスレッドで予測不能の振る舞いをするリスクあり。 （安全に使えない） – Javaで見かけるパターン • staticフィールド、シングルトンオブジェクトを不用意に使ったもの • 大きなオブジェクトの参照を呼び出し先に渡しまくったり、 public でどこからでも参照できたりさせる – 正しく設計したシングルトンパターンオブジェクトでは使います。 • 属性を持たないロジックだけのシングルトンは、 共有結合とは関係ない。

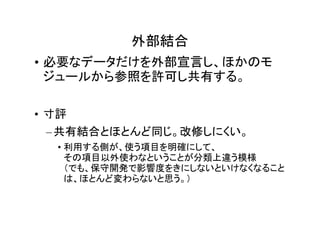

- 53. 外部結合 • 必要なデータだけを外部宣言し、ほかのモ ジュールから参照を許可し共有する。 • 寸評 – 共有結合とほとんど同じ。改修しにくい。 • 利用する側が、使う項目を明確にして、 その項目以外使わなということが分類上違う模様 （でも、保守開発で影響度をきにしないといけなくなること は、ほとんど変わらないと思う。）

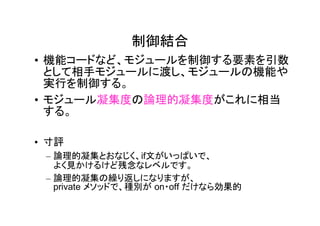

- 54. 制御結合 • 機能コードなど、モジュールを制御する要素を引数 として相手モジュールに渡し、モジュールの機能や 実行を制御する。 • モジュール凝集度の論理的凝集度がこれに相当 する。 • 寸評 – 論理的凝集とおなじく、if文がいっぱいで、 よく見かけるけど残念なレベルです。 – 論理的凝集の繰り返しになりますが、 private メソッドで、種別が on・off だけなら効果的

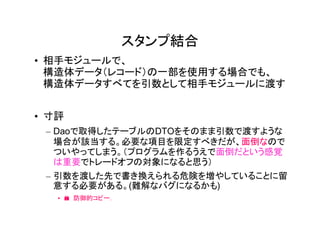

- 55. スタンプ結合 • 相手モジュールで、 構造体データ（レコード）の一部を使用する場合でも、 構造体データすべてを引数として相手モジュールに渡す • 寸評 – Daoで取得したテーブルのDTOをそのまま引数で渡すような 場合が該当する。必要な項目を限定すべきだが、面倒なので ついやってしまう。（プログラムを作るうえで面倒だという感覚 は重要でトレードオフの対象になると思う） – 引数を渡した先で書き換えられる危険を増やしていることに留 意する必要がある。(難解なバグになるかも) • � 防御的コピー.
- 56. データ結合 • 相手モジュールをブラックボックスとして扱い、 必要なデータだけを引数として渡す。 • 寸評 – 結合度は最も低い。 全部これにできることが理想 – 値渡しなら、呼び出し側で引数が変えられる心配なし – 参照(ポインタ)渡しの場合は、 引数を渡した先で書き換えられる危険性がある

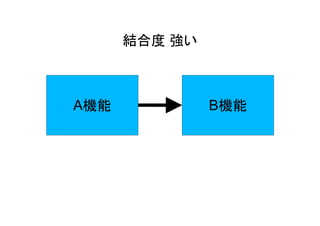

- 58. 結合度 強い A機能 B機能
- 59. 結合度 弱い A機能 B機能

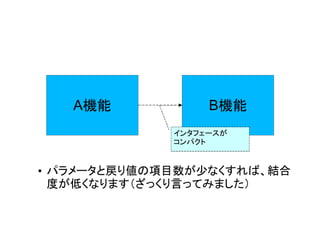

- 60. A機能 B機能 インタフェースが コンパクト • パラメータと戻り値の項目数が少なくすれば、結合 度が低くなります（ざっくり言ってみました）

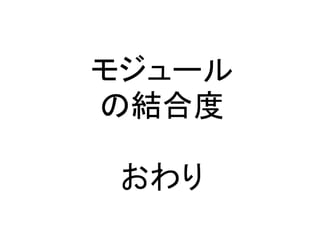

- 61. モジュール の結合度 おわり

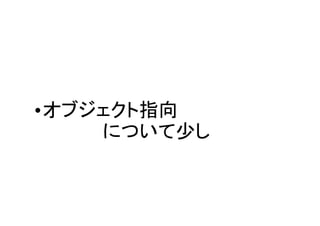

- 62. •オブジェクト指向 について少し

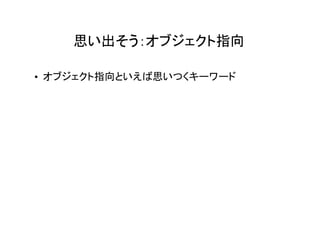

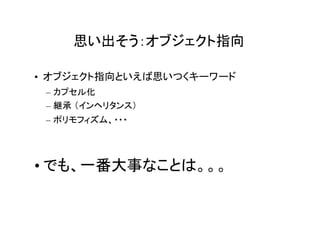

- 64. 思い出そう：オブジェクト指向 • オブジェクト指向といえば思いつくキーワード – カプセル化 – 継承 （インヘリタンス） – ポリモフィズム、・・・ • でも、一番大事なことは。。。

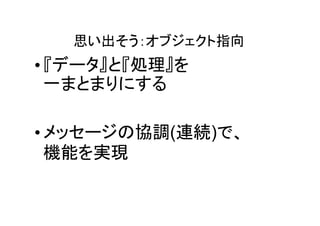

- 65. 思い出そう：オブジェクト指向 • 『データ』と『処理』を 一まとまりにする • メッセージの協調(連続)で、 機能を実現
- 66. 思い出そう：オブジェクト指向 • 『データ』と『処理』を一まとまりにする – データ • 意味のあるデータの集まり – 処理 • メッセージとかメソッドとかサービスとか呼ばれるもの • メッセージの協調(連続)で、機能を実現 – オブジェクトからオブジェクトへ、 (短い)メッセージを送る行為が繰り返され、 全体の機能を実現する。 – メッセージを送る ≒ メソッドを呼び出す

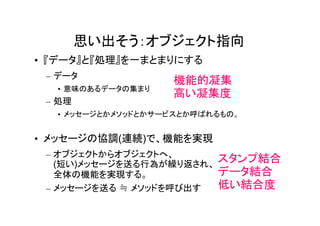

- 67. 思い出そう：オブジェクト指向 • 『データ』と『処理』を一まとまりにする – データ 機能的凝集 • 意味のあるデータの集まり 高い凝集度 – 処理 • メッセージとかメソッドとかサービスとか呼ばれるもの。 • メッセージの協調(連続)で、機能を実現 – オブジェクトからオブジェクトへ、 (短い)メッセージを送る行為が繰り返され、 スタンプ結合 全体の機能を実現する。 データ結合 – メッセージを送る ≒ メソッドを呼び出す 低い結合度

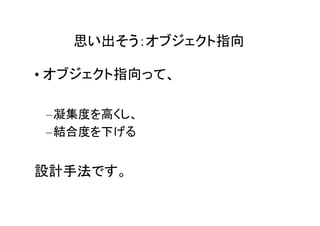

- 68. 思い出そう：オブジェクト指向 • オブジェクト指向って、 –凝集度を高くし、 –結合度を下げる 設計手法です。
- 70. オブジェクト指向設計 とは言いにくいケース • クラスにstaticメソッドしかない – ユーティリティライブラリ • フィールドとgetterとsetterしかない – データトランスファーオブジェクト(DTO) • メソッドはあるがフィールドが1つもない – サーブレットクラス、 シングルトンのビジネスロジック、 ステートレスBean(EJB)

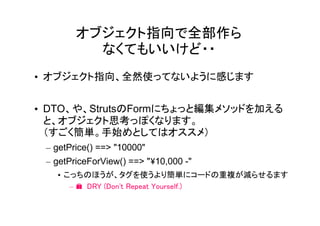

- 71. オブジェクト指向で全部作ら なくてもいいけど・・ • オブジェクト指向、全然使ってないように感じます • DTO、や、StrutsのFormにちょっと編集メソッドを加える と、オブジェクト思考っぽくなります。 （すごく簡単。手始めとしてはオススメ） – getPrice() ==> "10000" – getPriceForView() ==> "10,000 -" • こっちのほうが、タグを使うより簡単にコードの重複が減らせるます – � DRY (Don't Repeat Yourself.)
- 72. ぜひ、 オブジェクト指向 を 見直してみて ください

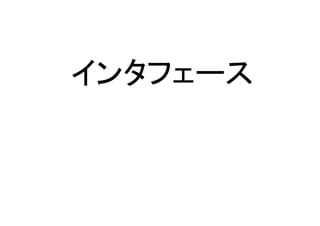

- 73. インタフェース

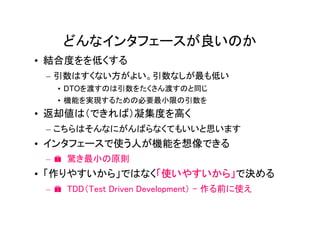

- 74. どんなインタフェースが良いのか • 結合度をを低くする – 引数はすくない方がよい。引数なしが最も低い • DTOを渡すのは引数をたくさん渡すのと同じ • 機能を実現するための必要最小限の引数を • 返却値は（できれば）凝集度を高く – こちらはそんなにがんばらなくてもいいと思います • インタフェースで使う人が機能を想像できる – � 驚き最小の原則 • 「作りやすいから」ではなく「使いやすいから」で決める – � TDD（Test Driven Development） - 作る前に使え

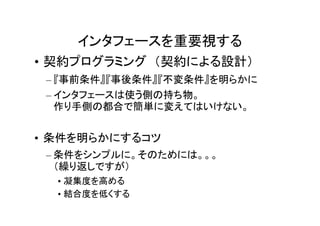

- 75. インタフェースを重要視する • 契約プログラミング （契約による設計） – 『事前条件』『事後条件』『不変条件』を明らかに – インタフェースは使う側の持ち物。 作り手側の都合で簡単に変えてはいけない。 • 条件を明らかにするコツ – 条件をシンプルに。そのためには。。。 （繰り返しですが） • 凝集度を高める • 結合度を低くする

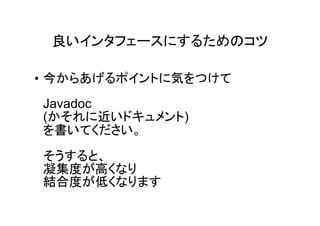

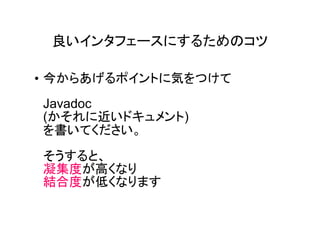

- 76. 良いインタフェースにするためのコツ • 今からあげるポイントに気をつけて Javadoc (かそれに近いドキュメント) を書いてください。 そうすると、 凝集度が高くなり 結合度が低くなります

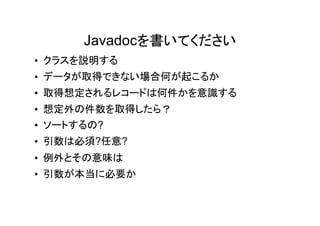

- 77. Javadocを書いてください • クラスを説明する • データが取得できない場合何が起こるか • 取得想定されるレコードは何件かを意識する • 想定外の件数を取得したら？ • ソートするの? • 引数は必須?任意? • 例外とその意味は • 引数が本当に必要か

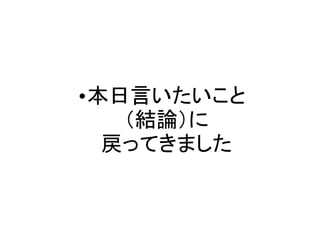

- 78. •本日言いたいこと （結論）に 戻ってきました

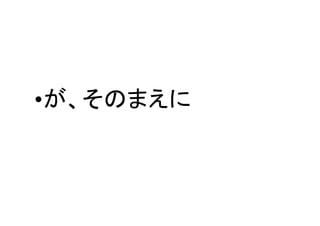

- 80. •が、そのまえに

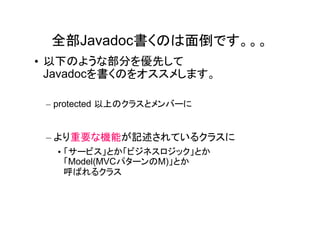

- 81. 全部Javadoc書くのは面倒です。。。 • 以下のような部分を優先して Javadocを書くのをオススメします。 – protected 以上のクラスとメンバーに – より重要な機能が記述されているクラスに • 「サービス」とか「ビジネスロジック」とか 「Model(MVCパターンのM)」とか 呼ばれるクラス

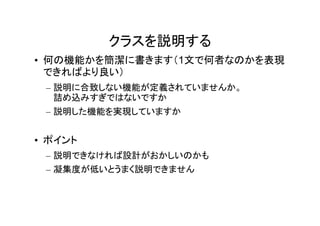

- 83. クラスを説明する • 何の機能かを簡潔に書きます（1文で何者なのかを表現 できればより良い） – 説明に合致しない機能が定義されていませんか。 詰め込みすぎではないですか – 説明した機能を実現していますか • ポイント – 説明できなければ設計がおかしいのかも – 凝集度が低いとうまく説明できません

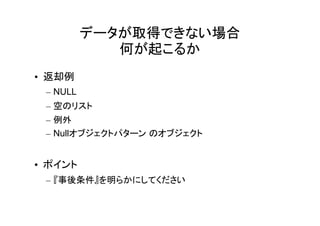

- 84. データが取得できない場合 何が起こるか • 返却例 – NULL – 空のリスト – 例外 – Nullオブジェクトパターン のオブジェクト • ポイント – 『事後条件』を明らかにしてください

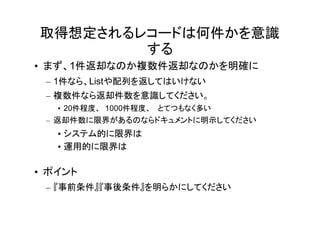

- 85. 取得想定されるレコードは何件かを意識 する • まず、1件返却なのか複数件返却なのかを明確に – 1件なら、Listや配列を返してはいけない – 複数件なら返却件数を意識してください。 • 20件程度、 1000件程度、 とてつもなく多い – 返却件数に限界があるのならドキュメントに明示してください • システム的に限界は • 運用的に限界は • ポイント – 『事前条件』『事後条件』を明らかにしてください

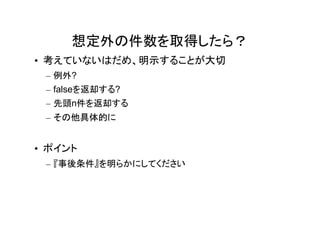

- 86. 想定外の件数を取得したら？ • 考えていないはだめ、明示することが大切 – 例外? – falseを返却する? – 先頭n件を返却する – その他具体的に • ポイント – 『事後条件』を明らかにしてください
- 87. ソートするの? • ソートするなら、ソートキーを明示してください。 • 複数件返すのにソートしないのであれば、 順番が保証されないことを明記してください。 • ポイント – 『事後条件』を明らかにしてください

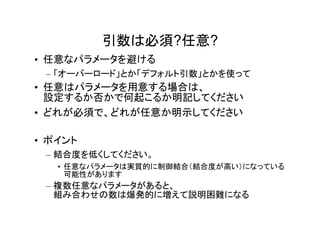

- 88. 引数は必須?任意? • 任意なパラメータを避ける – 「オーバーロード」とか「デフォルト引数」とかを使って • 任意はパラメータを用意する場合は、 設定するか否かで何起こるか明記してください • どれが必須で、どれが任意か明示してください • ポイント – 結合度を低くしてください。 • 任意なパラメータは実質的に制御結合（結合度が高い）になっている 可能性があります – 複数任意なパラメータがあると、 組み合わせの数は爆発的に増えて説明困難になる

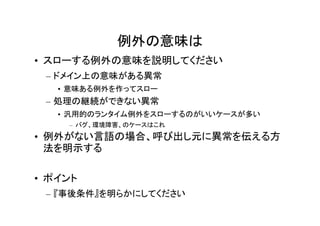

- 89. 例外の意味は • スローする例外の意味を説明してください – ドメイン上の意味がある異常 • 意味ある例外を作ってスロー – 処理の継続ができない異常 • 汎用的のランタイム例外をスローするのがいいケースが多い – バグ、環境障害、のケースはこれ • 例外がない言語の場合、呼び出し元に異常を伝える方 法を明示する • ポイント – 『事後条件』を明らかにしてください

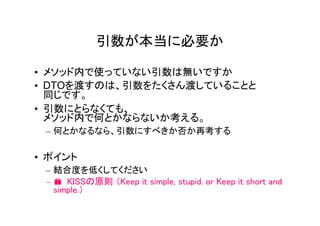

- 90. 引数が本当に必要か • メソッド内で使っていない引数は無いですか • DTOを渡すのは、引数をたくさん渡していることと 同じです。 • 引数にとらなくても、 メソッド内で何とかならないか考える。 – 何とかなるなら、引数にすべきか否か再考する • ポイント – 結合度を低くしてください – � KISSの原則 （Keep it simple, stupid. or Keep it short and simple.）

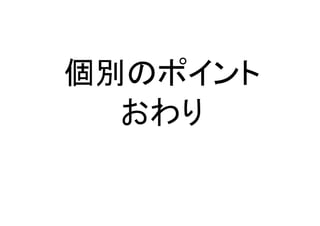

- 91. 個別のポイント おわり
- 93. ケーススタディー：引数検討 • ケース –「キー１」を渡して情報を受け取る 「WebサービスA」の クライアントを作る <<DFD図>> サービス キー1 A 取得結果

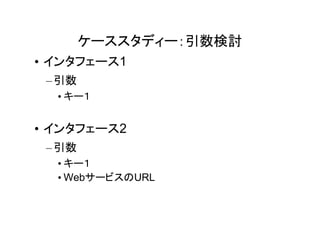

- 94. ケーススタディー：引数検討 • インタフェース1 – 引数 • キー１ • インタフェース2 – 引数 • キー１ • WebサービスのURL

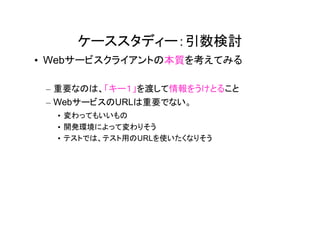

- 95. ケーススタディー：引数検討 • Webサービスクライアントの本質を考えてみる – 重要なのは、「キー１」を渡して情報をうけとること – WebサービスのURLは重要でない。 • 変わってもいいもの • 開発環境によって変わりそう • テストでは、テスト用のURLを使いたくなりそう

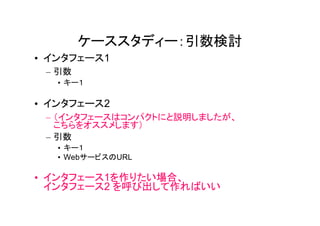

- 96. ケーススタディー：引数検討 • インタフェース1 – 引数 • キー１ • インタフェース2 – （インタフェースはコンパクトにと説明しましたが、 こちらをオススメします） – 引数 • キー１ • WebサービスのURL • インタフェース1を作りたい場合、 インタフェース2 を呼び出して作ればいい

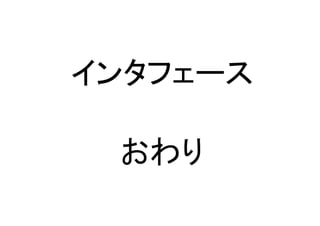

- 97. インタフェース おわり

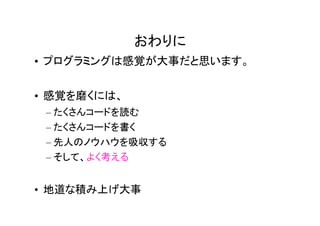

- 98. おわりに • プログラミングは感覚が大事だと思います。 • 感覚を磨くには、 – たくさんコードを読む – たくさんコードを書く – 先人のノウハウを吸収する – そして、よく考える • 地道な積み上げ大事
- 99. • 今日の勉強会の内容が、 今後の皆さんの何らかのきっかけ になってくれたら幸いです

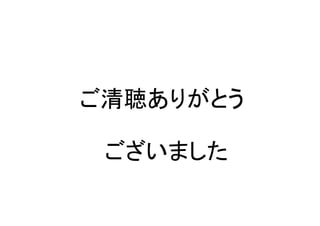

- 100. ご清聴ありがとう ございました
