- 1. ЦЕНТР ЭНЕРГОСБЕРЕГАЮЩИХ ТЕХНОЛОГИЙЭКО Энергетическое обследование в строительстве 28.09.2011
- 2. Blower-door test BLOWER –DOOR TEST

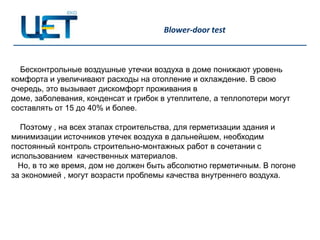

- 3. Blower-door test Бесконтрольные воздушные утечки воздуха в доме понижают уровень комфорта и увеличивают расходы на отопление и охлаждение. В свою очередь, это вызывает дискомфорт проживания в доме, заболевания, конденсат и грибок в утеплителе, а теплопотери могут составлять от 15 до 40% и более. Поэтому , на всех этапах строительства, для герметизации здания и минимизации источников утечек воздуха в дальнейшем, необходим постоянный контроль строительно-монтажных работ в сочетании с использованием качественных материалов. Но, в то же время, дом не должен быть абсолютно герметичным. В погоне за экономией , могут возрасти проблемы качества внутреннего воздуха.
- 4. Blower-door test . Первым шагомдля решения проблемы утечек тепла и холодопоступлений является тест здания на воздухопроницаемость, в результате которого можно не только выявить дефектные места, но и выяснить, соответствует ли здание строительным нормативам по воздухопроницаемости. Тест более трудоѐмок и продолжителен по сравнению с термографией и требует специальной подготовки и квалификации. BLOWER DOOR TEST позволяет увидеть где и куда уходит воздух.
- 5. Blower-door test Алюминиевый соединительный уголок Легкая сборная рама Датчик давления в здании Датчик воздушного потока Регулятор оборотов вентилятора Мощный регулируемый вентилятор Датчик оборотов вентилятора
- 6. Blower-door test Суть обследованиязаключается в создании пониженного и/или избыточного давления в помещении специальным устройством Blower Door, имитируя тем самым воздействие ветра одновременно на все стороны здания, что при простой термографии получить невозможно. Для обнаружения дефектов кроме тепловизора используется также генератор театрального дыма, позволяющий обнаружить сложные траектории потока воздуха.
- 7. Blower-door test Несомненным преимуществомметода является поиск дефектов в тёплое время года, не дожидаясь морозов и возможность успеть провести ремонтные работы до начала отопительного сезона. Ну, а лучше всего, тест на воздухопроницаемость проводить на этапе строительства, до того, как будет произведена внутренняя отделку, когда исправление дефектов не потребует значительных затрат и нервов.
- 8. Blower-door test ЭТАПЫ ПРОВЕДЕНИЯ ТЕСТА НА ГЕРМЕТИЧНОСТЬ Закрыть все окна и заклеить вентиляционные решетки Открыть все двери Закрыть дымоход (если имеется) Выключить все отопительные/охлаждающие приборы Устанавливаем систему и вентилятор, подключаем все измерительные датчики.
- 9. Blower-door test ЭТАПЫ ПРОВЕДЕНИЯ ТЕСТА НА ГЕРМЕТИЧНОСТЬ Под воздухонепроницаемостью здания не подразумевается абсолютная герметичность, реализация которой возможна только с чрезмерными затратами, а еѐ определѐнный уровень позволяющий минимизировать нежелательную фильтрацию воздуха. Здание отвечает требованиям по воздухонепроницаемости, если кратность воздухообмена в здании при разности внутреннего и внешнего давления в 50Па не выше, чем три раза в час по нормам DIN EN13829 или четыре раза в час по нормам СНиП 23- 03-2003. При наличии системы механической вентиляции значение кратности воздухообмена n50 не должно превышать 1,5 ч-1 (2ч-1 по СНиП 23-03-2003). Нормы пассивного дома предусматривают максимальное значение n50 не больше 0.6 ч-1.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20. СПАСИБО ЗА ВНИМАНИЕ! Василий Васильченко vvi@cet.kiev.ua www.cet.kiev.ua 067 362 62 13 04215, г. Киев, пр-т Г. Гонгадзе, 20 © ООО «ЦЕНТР ЭНЕРГОСБЕРЕГАЮЩИХ ТЕХНОЛОГИЙ ЭКО» 2011 тел.: +38 (044) 463 50 14, 462-73-04
