Компания 'Фокус', основанная в 2004 году, занимается производством сертифицированных светодиодных освещений и электроники, включая специализированные светильники различных направлений. Продукция компании проходит тщательные испытания и сертификацию, включает более 50 патентов и охватывает широкой ассортимент светодиодов и драйверов для гарантии надежности и энергоэффективности. Светильники 'Фокус' обеспечивают долговечность и экономию энергии, что делает их конкурентоспособными на мировом рынке.

1. Мощное светодиодное освещение
www.ledsvet.ru

2. Компания «Фокус» основана 6 августа 2004 года.
Производство сертифицировано по ИСО 9001:2000.
Предприятие в 1999 – 2003 гг. входило в структуру ВПК
г. Фрязино и занималось разработкой электроники,
специализированных фонарей и зарядных устройств

3. Основные направления
деятельности Компании:
светодиодные светильники
наружного внутреннего взрыво-
освещения освещения защищенные
cистемы светодиодного освещения
промышленные тепличные
светодиодная техника электронные платы управления
с применением для светотехнических приборов;
альтернативных оптические системы и системы
источников энергии управления, драйверы;

4. Вся продукция проходит
тщательные испытания, и имеет
сертификаты соответствия.
Светильники сертифицированы
и соответствуют требованиям
безопасности:
ГОСТ Р МЭК 60598-1-2003
ГОСТ Р МЭК 60598-2-3-99
ЭМС ГОСТ Р 51318.15-99
ГОСТ Р 51317.3.2-99
ГОСТ Р 51317.3.3-99
Продукция прошла сертификацию
Ростехнадзора и включена в реестр Газпрома.
Компания обладает 50 патентами и большим
количеством зарегистрированных торговых марок

5. Партнеры компании
Корпорация (Япония)
Доля продукции NICHIA на мировом рынке люминофоров составляет около
80%. Главное направление деятельности компании – продукты химии. На
сегодняшний день компания занимает лидирующие в мире позиции по
производству высококачественных светодиодов. При выпуске светодиодов
используются кристаллы собственного производства.
Торгово-промышленная палата РФ
Некоммерческая организация, объединяющая своих членов для
реализации целей и задач, определенных Законом Российской
Федерации «О торгово-промышленных палатах в Российской
Федерации» и Уставом Палаты.
Некомерческое Партнерство Производителей
светодиодов и Систем на их основе.
Объединение интересов российских производителей светодиодов и светодиодных
систем на всех уровнях власти и в различных отраслях народного хозяйства.
Представительство отрасли в межотраслевых организациях, корпорациях,
институтах развития в России и за рубежом.

6. РАЗРАБОТКА СВЕТИЛЬНИКА
Важные моменты
Светодиоды
(тех. характеристики)
Тепловой анализ
Разработка драйвера
Разработка корпуса
светильника (теплоотвод)

7. Часто применяемые светодиоды
основных производителей
Производитель Nichia Сree Philips Osram
Наименование NCSW NS3W XP–G МХ-3 Rebel K2TFFC W5AM OSLON
светодиода 119T 183 (R4) LXML (GD+) SSL 150
350 мА Cветовой поток (лм) 140 120 130 110 130 100 107 119
Эффективность (лм/Вт) 120 100 113 98 118 89 94 106
V (B) 3,15 3,45 3,3 3,2 3,15 3,2 3,2 3,2
Потребление Вт 1,1 1,15 1,15 1,12 1,1 1,12 1,12 1,12
700 мА Cветовой поток (лм) 234 - 234 190 230 155 160 -
Эффективность (лм/Вт) 98 - 96 80 96 69 70 -
V (B) 3,5 - (3,4) (3,4) (3,4) (3,2) (3,3) -
Потребление Вт 2,45 - 2,4 2,4 2,4 2,24 2,3 -
Тепловое
сопротивление (C/Вт) 7 10 6 10 6 10 11 10
Макс. прямой ток (мА) 1000 400 1500 1000 1000 1500 1000 1000
Т макс 150 135 150 135 150 135 125 150
Температура К 5300- 4500- 5300- 4000- 3500- 5500 6500 6500
6500 5000 6500 5300 4500

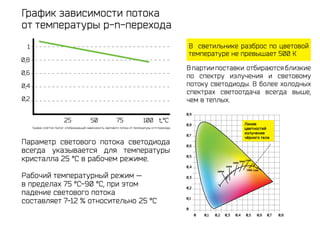

8. График зависимости потока
от температуры p-n-перехода
В светильнике разброс по цветовой
температуре не превышает 500 К
В партии поставки отбираются близкие
по спектру излучения и световому
потоку светодиоды. В более холодных
спектрах светоотдача всегда выше,
чем в теплых.
Параметр светового потока светодиода
всегда указывается для температуры
кристалла 25 °С в рабочем режиме.
Рабочий температурный режим —
в пределах 75 °С-90 °С, при этом
падение светового потока
составляет 7-12 % относительно 25 °С

9. Реальная наработка светильников “Фокус”
Ресурс Светодиодные светильники
светодиодного обладают серийной наработкой
модуля — 100000 часов 20 -25 тысяч рабочих часов.
(5 лет стабильной работы)
Нормой считается падение Светильники сохраняют
светового потока не более технические параметры.
чем на 30%

10. Светодиоды в 10 раз эффективнее,
чем лампы накаливания
При разработке светодиодных светильников необходимо принять все
возможные меры для облегчения теплового режима светодиодов за
счет теплопроводности, конвекции и излучения.

11. Управление светодиодами
Драйвер управления светодиодов
стабилизирует питающее напряжение.
Качество драйвера —
очень важно!
Корректор коэффициента
мощности (ККМ) максимально
приближает характер нагрузки
к активной, что в свою очередь
снижает нагрузку
на электросети.
Мы используем активный ККМ,
основой которого является
интегральная микросхема
корректора мощности.
Наши драйверы обеспечивают КПД более 93%
и коэффициент мощности не менее 0.99

12. Большое влияние на надежность
драйвера оказывают электролитические
конденсаторы, входящие в его состав
Внутри работающего светильника
максимально возможная температура
не превышает 65°С.
Применяемые конденсаторы
позволяют работать при температуре
до 105°С. Данный режим работы
обеспечивает стабильную работу
драйвера вплоть до 150 тысяч часов,
что превышает ресурс работы
светодиодного модуля.
Ресурс работы электроники “Фокус”
составляет 150 000 часов

13. Светильники “Фокус”
надёжно защищены
Защита от превышения сети питания 220В.
Для защиты от превышения напряжения применяется запатентованный
электронный самовосстанавливающийся предохранитель. Позволяет сохранить
работоспособность изделия при скачках напряжения до 1000 вольт.
Защита от перегрева светодиодов.
При превышении температуры 65 °С ток линейно снижается,
что не дает светильнику перегреться.
Защита светодиодов от превышения по току.
Выходной каскад драйвера состоит из независимого электронного предо-
хранителя (срабатывает при превышении предельно допустимых токов для
применяемых светодиодов)

14. Уличные Светодиодные Светильники - серия УСС
Светильник УСС-9 УСС-12 УСС-18 УСС-24 УСС-36 УСС-48 УСС-70 УСС-150
Свет. поток, лм 900 1200 1800 2400 3600 4800 7200 14400
Потребляемая
мощность, Вт 12 14 20 28 38 55 75 150
Светильники Напряжение питания...................................................... 150-264 В
изготавливаются Цветовая температура, К........................................... 4500-5500 K
с различными видами Температура окружающей среды, С............... от -63 до +45 УХЛ 1
креплений: Степень защиты, IP.......................................................... 67
консоль, потолочное, Эффективность светильника, лм/Вт.............. 90
скоба, рамки. Коэффициент мощности............................................. cos φ > 0,95

15. Сокращение
энергопотребления
Светильник ДРЛ ДНаТ MHL Галоген Лампа Люминисцентная
“Фокус” накаливания лампа
УСС-12 60 - 40 100 100 18
УСС-18 75 30 30 150 150 25
УСС-24 110 - 70 200 200 30
УСС-36 150 70 60 250 250 40
УСС-70 300 150 120 500 500 80
УСС-150 700 250 250 1000 1000 150
Относительно ДРЛ — в 5 раз
ДНаТ и люминесцентных — в 2,4 раза
галогенных и ламп накаливания — в 7 раз!

16. Пример применения светильников УСС-70
во внутреннем освещении
визуализация расчета освещенности
Склад «Калиновка», Подмосковье. Проект в реализован в 2007 году.
Общая площадь складского помещения 3500 кв. м.
Общая потребляемая мощность электроэнергии составляет всего 7,5 кВт.
Потребляемая мощность светильников ДРЛ составила бы 35 кВт.
Окупаемость на электроэнергии — менее 1.5 лет.

17. Наружное применение светильников УСС
г. Берёзовск г. Полысаево, Кемеровская обл.
5 лет безотказной работы. Эффективность и быстрая окупаемость.
Высочайшее качество — гарантируем!

18. Освещение светильниками серии УСС
дворов и площадей
Чистый
свет
Благоприятное
восприятие
Качественная
освещенность
Высокая
безопасность
Большая
экономия
Минимум
эксплуатации

19. Светильники серии УСС во
взрывозащищенном исполнении
Зона класса 2.
Зона, в которой маловероятно
присутствие взрывоопасной
газовой смеси в нормальных условиях
эксплуатации, а если она возникает,
то редко и существует очень
непродолжительное время.
Используются компоненты, предотвра-
щающие накапливание статического
электричества и искрообразование.
Темп-ра самовоспламенения смеси, °С -
до +85 (Т6).
Широкий температурный
диапазон эксплуатации.

20. Низковольтные светильники с питающим
напряжением 20-55 В постоянного тока
Разрез Черниговец светильники УСС-70 ОАО «СургутНефтегаз».
Трасса М4 Дон
освещение ряда
пешеходных переходов
светильниками УСС-36
на 24 В.

21. Чтобы подобрать тип светильника для
наружного освещения, необходимо
сделать светотехнический расчет!
Надо знать:
1 Тип светильника, который необходимо заменить
2 Размеры (длина и ширина дороги, площади, периметра и т.п.)
3 Высота опор и расстояние между ними (это также необходимо,
чтобы подобрать кривую силу света КСС)
4 Необходимая освещенность на поверхности в лк
Наши специалисты помогут Вам
подобрать необходимое оборудование.
Светотехнический расчет
проводится бесплатно!

22. Светильник АЗС
Темп. окружающей среды, °С ....................... от -63 до +45
Световой поток, лм ................................................. 8040
Температура цвета, К ............................................. 4500 — 5500
Габаритные р-ры (без крепления), мм ..... 348*348*68
Потребляемая мощность, Вт ............................ 88
Большая освещенность при меньшем энергопотреблении.
Светильник монтируется под существующий размер
старого источника света — это быстро и удобно.
Эксплуатационные расходы — отсутствуют.

23. Нашу продукцию применяют:

24. Светильники с применением
накладных встраиваемых рамок
Вы выгодно выделяетесь на фоне других.
Вы экономите, и у вас нет проблем с освещением.

25. Светильник серии СПО
Идут на замену Предназначены для установки
люминесцентных на стенах, потолках подъездных,
светильников серий офисных, производственных, складских
ЛПО, ЛБО, Армстронг. помещений и магазинов.
Крепятся на любые ровные поверхности (стены или потолки).

26. Люминесцентные лампы
электромагнитным (ПРА) электронным (ЭПРА) балластом
Недостатки люминесцентных светильников
Большее потребление энергии, чем у электронной схемы - при напряжении
220 Вольт светильник 2 по 58 Вт = 116 Вт потребляет 130 Вт, а при напряжении
230 Вольт - 143 Вт. Коэффициент пульсации выше 20 %
Мерцание лампы, стробоскопический эффект, предметы могут казаться
неподвижными. Люминесцентные лампы с электромагнитным балластом
не применяют для освещения подвижных частей станков и механизмов.
При t < 10 °С нестабилен пуск и снижается световой поток,
режим работы — 15-20 °С
Световой поток при повышенных температурах также снижается
Содержание ртути, существенные затраты на утилизацию.
Пусковые токи, лампа светит на полную лишь через 5-10 мин. работы
Низкочастотный гул (50 Гц), исходящий от дросселя (ПРА)

27. Светильники СПО
Светильник СПО-12 СПО-18 СПО-36 СПО-70
Свет. поток, лм 1340 1800 3600 7000
Потребляемая
мощность, Вт 15 20 40 75
Напряжение питания .................................................... 150-264 В
Цветовая температура, К .......................................... 4700
Температура окружающей среды, С ............... от -20 до +45
Степень защиты, IP ........................................................ 40
Эффективность светильника, лм/Вт ............... 90
Коэффициент мощности ............................................ cos φ > 0,95
Возможно подключение датчика звука и движения

28. Таблица сравнения светильников СПО
с другими источниками света
Светильник ДРЛ ДНаТ MHL Галоген Лампа Люмин.
“Фокус” накаливания лампа
СПО-12 60 - 30 100 100 36
СПО-18 75 30 40 150 150 2*18
СПО-36 150 70 60 250 250 2*40
СПО-70 300 150 120 500 500 2*58
В сравнении с указанными источниками
света светильники СПО дают экономию
энергопотребления в 2-4 раза.
Не требуют специальной утилизации, т.к.
не содержат ртути и вредных компонентов

29. Освещение помещений крупного завода Komatsu
У Светильников серии СПО коэффициент пульсации менее 1,5%
(По нормам этот коэффициент не должен превышать 5%)
Сокращение энергопотребления — в 2,5-3 раза.

30. График зависимости температуры
и потребляемой мощности светильника СПО—70
108 108
106
104
102
100
100
98
96 95
94
92 93
90
88 86,5
86 87,1 84,4
84 82,7
82
80
80
78
78
78
76 74,3
75,8
74 72,7
72
71,4 69,1
70
68 68,6 67,1
66
64
62
60
58
56
54
52
50
48
48
-60 -55 -50 -45 -40 -35 -30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70
Светильник следует устанавливать и эксплуатировать в строгом соответствии
с рекомендациями изготовителя, обращая особое внимание на обеспечение
теплового режима работы светового прибора. Это убережет его от
преждевременного старения.

31. Расчет освещенности, офисное помещение 9 на 12 метров
OWP418 армстронг 4х18 Вт. Светодиодный СПО-36
Потребление светильника 84 Вт. Потребление светильника 40 Вт.
Общее потребление 20 штук = 1680 Вт. Общее потребление 20 шт = 760 Вт.
Освещенность 350 лк. Освещенность 500 лк
На практике, вместо 20 шт применим СПО-36 в кол-ве 14 шт.
При такой же освещенности, сократим энергопотребление в 3 раза.

32. Светильники серии СПВО - 32 (Армстронг)
Конструкция обеспечивает
равномерное распределение света
Выносной драйвер повышает
надежность изделия в работе
Светильник СПВО-32 СПВО-32 СПВО-32 Температура окружающей среды, С .............. от -20 до +50
N (Nichia) W (Nichia) M (Nichia) Степень защиты, IP ........................................................ 44
Эффективность светильника, лм/Вт ............. 100
Цветовая
Коэффициент мощности ........................................... cos φ > 0.95
температура, К 4500 3500 4000
Свет. поток, лм 3200 2800 2950
Потребляемая Качественный теплоотвод обеспечивает
мощность, Вт 32 32 32 специально разработанный корпус.

33. Расчет освещенности, офисное помещение
OWP 418 армстронг 4 * 18 Вт. Светодиодный СПВО-32
Потребление светильника 94 Вт. Потребление светильника 32 Вт.
Общее потребление 20 штук = 1880 Вт. Общее потребление = 760 Вт.
Освещенность 200 лк Освещенность 250 лк
Отсутствие пульсации, устойчивость к перепадам напряжения. Экономия в 2,5—3 раза.

34. Светильники серии СПВО - 32 (Армстронг)
Отсутствие пульсации
Защита от перепадов напряжения
Ультранизкая эмиссия гармонических составляющих в сеть/эфир

35. Светильники серии “КОЛОКОЛ”
Современный дизайн, эффективный
теплоотвод, качественные показатели.
Крепление: подвес на крюк и скобу.
Исполнение со вторичной оптикой:
с различными КСС.
Световой поток - 6400 лм
Потребляемая мощность - 80 Вт.
Степень защиты - IP 65

36. Пример расчета освещенности склада с разными КСС
высота подвеса 14 м, высота стеллажей 12 м, расстояние между стеллажами 1.5 м. Кол-во светильников — 5 штук
КОЛОКОЛ со вторичной
оптикой (20 гр) макс.
освещенность 155 лк.
РСП 50-400-011Г
с лампой ДРЛ 400
освещенность 131 лк.
Колокол с
концентрированной
КСС с высоты 14 м
дает большую
освещенность,
чем светильник РСП.

37. Светильник ПСС—30 (Колобок)
(со скобой и накладной вариант, диаметр до 150 мм)
Светильник ПСС-30 ПСС-12 Напряжение питания........................... 150-264 В
Цветовая температура, К.................. 4500
Свет. поток, лм 3000 1200 Температура окр. среды, С............... от -63 до +45
Потребляемая Степень защиты, IP............................... 65
мощность, Вт 30 15 Коэффициент мощности.................. cos φ > 0,95

38. Применение светильников ПСС -30
Гипермаркет «АШАН» Дворец культуры в городе Ульяновск

39. Сначала — светотехнический расчет
1 Размеры помещения (длина, ширина, высота подвеса)
2 Тип помещений (что находится там)
3 ривязка к светоточкам, особенности конструкции
П
для крепления светильников, иные пожелания
4 Каков класс зрительной работы?
Потом — технико-экономическое обоснование
1 Количество существующих светильников
2 Расходы на эксплуатацию и замену ламп
3 Стоимость кВт электроэнергии
Специалисты Компании
“Фокус” помогут подобрать
светодиодное оборудование

40. Светильники серии ЖКХ
Предназначены для
установки в подъездах,
коридорах и других
помещениях жилых
и нежилых зданий
Идут на замену ламп
накаливания
100 Вт и 75 Вт
Энергопотребление
сокращается в 7-10 раз,
при сохранении
показателей
освещенности

41. Светильники серии ЖКХ Подключение датчика
звука и движения
Светильник ЖКХ-08 ЖКХ-12 Напряжение питания .................................................... 150-264 В
Цветовая температура, К .......................................... 4500
Свет. поток, лм 800 1200 Температура окружающей среды, С ............... от -20 до +40
Потребляемая Степень защиты, IP ........................................................ 20
мощность, Вт 10 13 Коэффициент мощности ............................................ cos φ >0,9

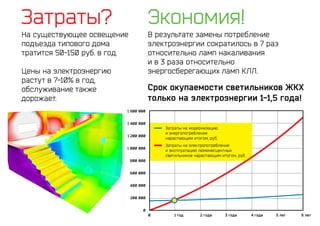

42. Затраты? Экономия!
На существующее освещение В результате замены потребление
подъезда типового дома электроэнергии сократилось в 7 раз
тратится 50-150 руб. в год. относительно ламп накаливания
и в 3 раза относительно
Цены на электроэнергию энергосберегающих ламп КЛЛ.
растут в 7-10% в год,
обслуживание также Срок окупаемости светильников ЖКХ
дорожает. только на электроэнергии 1-1,5 года!

43. Светильники ЖКХ-08 в жилых домах САО г. Москва. Учреждения Российской
академии наук Института
Окупаемость проекта — 1 год биохимии им. А.Н. Баха.
Потребление электроэнергии
источниками света снизилось в 8 раз!

44. Освещение дорог различных категорий
Главным нормативным положением, регулирующим нормы освещён-
ности является СНиП 23-05-95. (Дополнение СНиП 23-05-2010)
Основным требованием данного положения для освещения улиц
является необходимость получения равномерного освещения до-
рожного покрытия. По освещенности и яркости покрытия уличное
освещение может быть разбито на три типа:
освещённость 20-15 лк,
Категория А яркость дорожного покрытия – 0,8–1,6 кд/кв.м
освещённость 15-10 лк,
Категория Б яркость дорожного покрытия – 0,4–1,0 кд/кв.м
освещённость 6-4 лк,
Категория В яркость дорожного покрытия – 0,2–0,4 кд/кв.м

45. Светильники УСС-магистраль (светодиоды NICHIA)
с широкой диаграммой для дорог категории А.
Компания «Фокус » имеет эксклюзивное право на поставки
данных светодиодов на территории РФ и стран СНГ
Первичная линза.
Качественное
техническое решение
для получения КСС
типа «Ш».
Большая
эффективность
на широкой КСС
90-100 лм/Вт.
Лучшая цветовая
температура 4500К.
Высокий индекс
цветопредачи

46. Светильники УСС-Магистраль
(светодиоды NICHIA)
Светильник УСС-60 УСС-90 УСС-120 УСС-180
Напряжение питания ............................ 150-264 В
Цветовая температура, К ................... 4700
Свет. поток, лм 6000 7278 12000 14555 Температура окр. среды, С .............. от -63 до +45 УХЛ1
Потребляемая Степень защиты, IP ............................... 67
мощность, Вт 60 90 120 175 Коэффициент мощности ................... cos φ > 0,95

47. Освещение УСС-180
Магистраль-Ш
6-ти полосная дорога

48. Освещение автодорог, мостов и площадей
Равномерная освещенность. Соответствие СНиП.
Энергопотребление снизилось в 2,5 раза.

49. Светильники с лампой ДНаТ 150 Эффективность
светильника —
65 Лм/Вт.
Световой поток, Лм
(заявленный) —
11300
Световой поток, Лм
в сторону дороги —
7430
Световой поток
со всеми потерями —
6400
Потребляемая
мощность — 180 Вт
Пусковой ток 2 А
Коэффициент
мощности 0,85
Низкий индекс
цветопередачи
Падение светового
потока в течении
1 года — на 20-30%

50. Садово-парковые светодиодные светильники
Замена светильника Предназначен для функционально-
декоративного освещения парков,
с лампой ДРЛ 125 скверов, бульваров, стоянок
и дворовых территорий.
Световой поток - 1600 лм
Потребляемая мощность - 30 Вт Рассеиватель из светостабилизированного
Рекомендуемый шаг расстановки 7-10 м.
Исполнение в различных поликарбоната, устойчив к воздействию
цветовых спектрах излучения. ультрафиолетового излучения.

51. Серия УСС-БИО
Светильники УСС-БИО
предназначены для
применения в теплицах.
Основная задача данных
светильников – обеспечить
полноценное прохождение
фотосинтеза в растениях
на стадиях роста и
наращивания биомассы.
График окупаемости
светильника УСС-БИО
140 000
120 000
100 000
80 000
60 000
40 000
20 000
1 2 3 4 5 6 7 8 9
УСС БИО (75 Вт) ДНаЗ-400 (450 Вт)

52. Серия УСС-БИО
1 2
3
Общий 1 Светодиоды
660+ 450+ 2 Светодиоды
630+ 470+
прирост белый
светодиодный
светильник
с зелеными (12 шт)
растений светильник
Контроль, лампы
белыми (12 шт)
и красными (48 шт)
с досветкой — 3 ДНАТ
светодиодами
больше на 25%

53. Cпасибо за внимание!
www.ledsvet.ru
