тд одескабель совершенствование систем освещения в сфере жкх
Доклад посвящен улучшению систем освещения в сфере ЖКХ и включает обсуждение стандартов освещения, существующих видов ламп и причин перехода на светодиодное освещение. Рассматриваются нормы освещенности и характеристики различных типов ламп, таких как галогенные, люминесцентные и светодиодные. В заключение подчеркивается важность перехода на светодиодные системы для снижения затрат на электроэнергию и улучшения качества освещения.
тд одескабель совершенствование систем освещения в сфере жкх
- 1.
- 2. План доклада 1. Построениезадачи правильного освещения. 2. Рассмотрение существующих видов освещения. 3. Причины перехода на светодиодное освещение во всем мире. 4. Выводы и рекомендации.

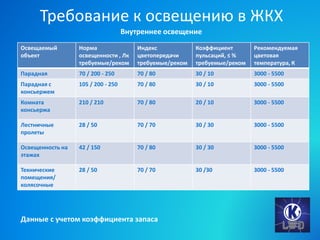

- 3. Требование к освещениюв ЖКХ Освещаемый объект Норма освещенности , Лк требуемые/реком Индекс цветопередачи требуемые/реком Коэффициент пульсаций, ≤ % требуемые/реком Рекомендуемая цветовая температура, К Парадная 70 / 200 - 250 70 / 80 30 / 10 3000 - 5500 Парадная с консьержем 105 / 200 - 250 70 / 80 30 / 10 3000 - 5500 Комната консьержа 210 / 210 70 / 80 20 / 10 3000 - 5500 Лестничные пролеты 28 / 50 70 / 70 30 / 30 3000 - 5500 Освещенность на этажах 42 / 150 70 / 80 30 / 30 3000 - 5500 Технические помещения/ колясочные 28 / 50 70 / 70 30 /30 3000 - 5500 Данные с учетом коэффициента запаса Внутреннее освещение
- 4.
- 5. Требование к освещениюв ЖКХ Освещаемый объект Норма освещенности , Лк требуемые/реком Индекс цветопередачи требуемые/реком Коэффициент пульсаций, ≤ % требуемые/реком Рекомендуемая цветовая температура, К Дворовой проезд 8 / 30 30 / 60 30 / 10 3000 - 5500 Тротуар/ пешеходная дорожка 4 / 30 30 / 60 30 / 10 3000 - 5500 Детская площадка 15 / 30 30 / 60 20 / 10 3000 - 5500 Вход в парадную 10 / 50 - / 70 30 / 30 3000 - 5500 Автостоянка 42 / 150 - / 60 - / 30 3000 - 5500 Подземный паркинг 70 / 70 - / 60 - / 30 3000 - 5500 Данные с учетом коэффициента запаса Наружное освещение

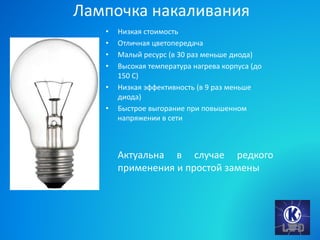

- 6. Лампочка накаливания • Низкаястоимость • Отличная цветопередача • Малый ресурс (в 30 раз меньше диода) • Высокая температура нагрева корпуса (до 150 С) • Низкая эффективность (в 9 раз меньше диода) • Быстрое выгорание при повышенном напряжении в сети Актуальна в случае редкого применения и простой замены

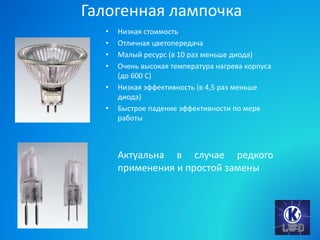

- 7. Галогенная лампочка • Низкаястоимость • Отличная цветопередача • Малый ресурс (в 10 раз меньше диода) • Очень высокая температура нагрева корпуса (до 600 С) • Низкая эффективность (в 4,5 раз меньше диода) • Быстрое падение эффективности по мере работы Актуальна в случае редкого применения и простой замены

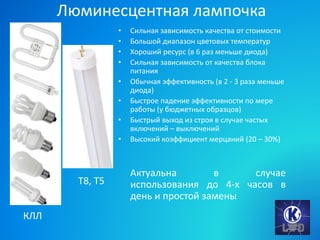

- 8. Люминесцентная лампочка • Сильнаязависимость качества от стоимости • Большой диапазон цветовых температур • Хороший ресурс (в 6 раз меньше диода) • Сильная зависимость от качества блока питания • Обычная эффективность (в 2 - 3 раза меньше диода) • Быстрое падение эффективности по мере работы (у бюджетных образцов) • Быстрый выход из строя в случае частых включений – выключений • Высокий коэффициент мерцаний (20 – 30%) Актуальна в случае использования до 4-х часов в день и простой замены КЛЛ Т8, Т5
- 9. Лампа ДНаТ (натриевая) •Сильная зависимость качества от стоимости • Цветовая температура вне диапазона комфортного восприятия • Хороший ресурс (в 6 раза меньше диода) • Сильная зависимость от качества блока питания • Высокая эффективность (как у современного диода) • Быстрое падение эффективности по мере работы (у бюджетных образцов) • Быстрый выход из строя в случае частых включений – выключений • Крайне низкая цветопередача, а следовательно и контрастность • Высокий коэффициент мерцаний (30%) Актуальна в случае освещения огромных площадей с большой высоты и низким требованием к качеству освещения (образцы мощностью более 600 Вт)
- 10. Светодиодные лампы исветильники • Сильная зависимость качества от стоимости • Самый большой диапазон цветовых температур • Самый большой ресурс • Сильная зависимость от качества блока питания • Высокая эффективность (до 160 Лм/Вт) • Быстрое падение эффективности по мере работы (у некачественных образцов) • Нечувствительность к частым включениям – выключениям • Наименьший коэффициент мерцаний (до 1%) • Большой диапазон цветопередачи (60 – 98) • Низкая температура нагрева корпуса (до 85 С у правильно сконструированных образцов) • Самое высокое объединение качественных показателей • Постоянное совершенствование характеристик с падением себестоимости Вытесняет все виды ламп кроме узко специализированных (типа ламп для видеопроекторов)
- 11. Сравнительная таблица Наименование Галогенный прожектор150 Вт/OK-FL-30- NW Лампочка Т8 18 Вт/OK-LT-09-CW Лампа экономка 20 Вт/OK-LR-12- NW Комплект ламп т8 с электронным балластом/ OK- TL-32-NW Лампа КЛЛ 15 Вт/ OK-LL-6-NW ДНаТ 150 и светильник/ Viled K-2, 128 Вт Цена, за шт. 300/600 25/120 75/190 300/500 60/90 1800/5200 Тип Уличный прожектор Лампа для помещений Лампа в светильник НББ Лампы в светильник типа армстронг Лампы в светильник Уличный светильник Мощность полная, Вт 180/30 25/9 22/12 80/32 16/6 180/128 Световой поток, Лм 2250/2400 1200/1080 1320/1320 2550/3100 900/720 22500/15000 Цветопереда ча 90/70 70/80 60/70 70/80 70/90 30/70 Пульсации, % 20/10 30/1 30/10 25/10 30/10 40/10 Рабочее напряжение, В 180-240/90- 270 180-240/90- 270 180-240/90- 270 160-240/90- 270 180-240/90- 270 180-240/150- 270 Ресурс работы, ч 1200/30000 1500/30000 1500/30000 2500/30000 1500/30000 6000/60000
- 12. Выводы Переход на светодиодныесистемы освещения позволит Вам: • Уменьшить затраты на электроэнергию (в 2 – 9 раз) • Упростить/ удешевить обслуживание (ресурс минимум в 6 раз больше) • Улучшить качество освещения • Добиться снижения затрат на замену • Забыть про необходимую утилизацию Специалист по системам освещения ООО «ТД Одескабель» т.м. 050-337-03-17 Малишевский В.В. mvv@ok-led.com.ua
