1. ПРЕИМУЩЕСТВА LED ЛАМП
СЕРИИ LB92-97
Вайнтрауб Марк
Инженер по качеству

2. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ

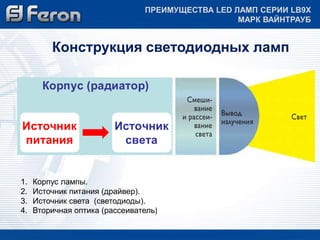

Конструкция светодиодных ламп
1. Корпус лампы.
2. Источник питания (драйвер).
3. Источник света (светодиоды).
4. Вторичная оптика (рассеиватель)

3. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ

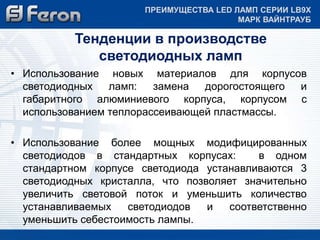

Тенденции в производстве
светодиодных ламп
• Использование новых материалов для корпусов
светодиодных ламп: замена дорогостоящего и
габаритного алюминиевого корпуса, корпусом с
использованием теплорассеивающей пластмассы.
• Использование более мощных модифицированных
светодиодов в стандартных корпусах: в одном
стандартном корпусе светодиода устанавливаются 3
светодиодных кристалла, что позволяет значительно
увеличить световой поток и уменьшить количество
устанавливаемых светодиодов и соответственно
уменьшить себестоимость лампы.

4. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х

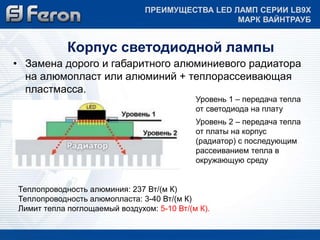

Корпус светодиодной лампы
• Замена дорого и габаритного алюминиевого радиатора
на алюмопласт или алюминий + теплорассеивающая
пластмасса.
Уровень 1 – передача тепла
от светодиода на плату
Уровень 2 – передача тепла
от платы на корпус
(радиатор) с последующим
рассеиванием тепла в
окружающую среду
Теплопроводность алюминия: 237 Вт/(м К)
Теплопроводность алюмопласта: 3-40 Вт/(м К)
Лимит тепла поглощаемый воздухом: 5-10 Вт/(м К).
МАРК ВАЙНТРАУБ

5. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ

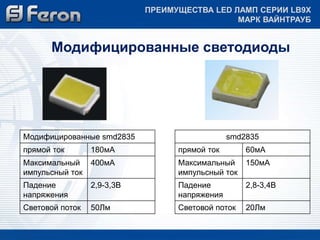

Модифицированные светодиоды
Модифицированные smd2835
прямой ток 180мА
Максимальный
400мА
импульсный ток
Падение
напряжения
2,9-3,3В
Световой поток 50Лм
smd2835
прямой ток 60мА
Максимальный
импульсный ток
150мА
Падение
напряжения
2,8-3,4В
Световой поток 20Лм

6. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ

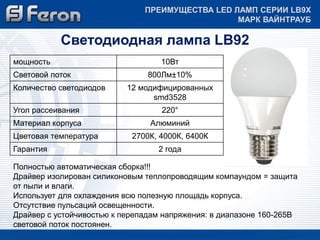

Светодиодная лампа LB92
мощность 10Вт
Световой поток 800Лм±10%
Количество светодиодов 12 модифицированных
smd3528
Угол рассеивания 220°
Материал корпуса Алюминий
Цветовая температура 2700К, 4000К, 6400К
Гарантия 2 года
Полностью автоматическая сборка!!!
Драйвер изолирован силиконовым теплопроводящим компаундом = защита
от пыли и влаги.
Использует для охлаждения всю полезную площадь корпуса.
Отсутствие пульсаций освещенности.
Драйвер с устойчивостью к перепадам напряжения: в диапазоне 160-265В
световой поток постоянен.

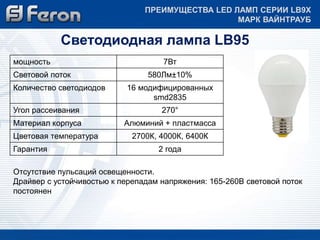

7. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ
Светодиодная лампа LB95
мощность 7Вт
Световой поток 580Лм±10%
Количество светодиодов 16 модифицированных
smd2835
Угол рассеивания 270°
Материал корпуса Алюминий + пластмасса
Цветовая температура 2700К, 4000К, 6400К
Гарантия 2 года
Отсутствие пульсаций освещенности.
Драйвер с устойчивостью к перепадам напряжения: 165-260В световой поток
постоянен

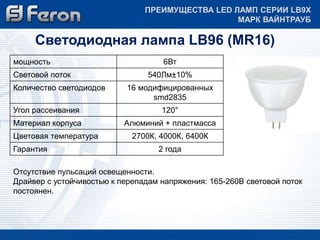

8. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ
Светодиодная лампа LB96 (MR16)
мощность 6Вт
Световой поток 540Лм±10%
Количество светодиодов 16 модифицированных
smd2835
Угол рассеивания 120°
Материал корпуса Алюминий + пластмасса
Цветовая температура 2700К, 4000К, 6400К
Гарантия 2 года
Отсутствие пульсаций освещенности.
Драйвер с устойчивостью к перепадам напряжения: 165-260В световой поток
постоянен.

9. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х

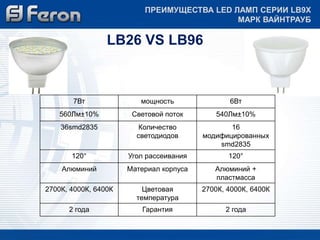

LB26 VS LB96
МАРК ВАЙНТРАУБ
7Вт мощность 6Вт
560Лм±10% Световой поток 540Лм±10%
36smd2835 Количество
светодиодов
16
модифицированных
smd2835
120° Угол рассеивания 120°
Алюминий Материал корпуса Алюминий +
пластмасса
2700К, 4000К, 6400К Цветовая
температура
2700К, 4000К, 6400К
2 года Гарантия 2 года

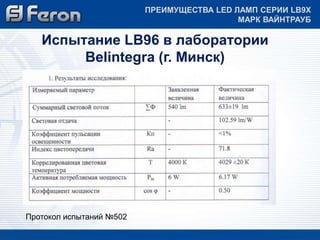

10. Испытание LB96 в лаборатории
Belintegra (г. Минск)
Протокол испытаний №502
ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ

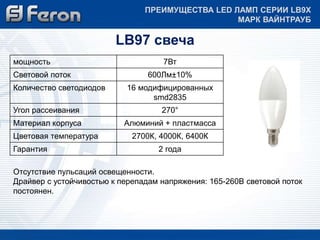

11. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
LB97 свеча
мощность 7Вт
Световой поток 600Лм±10%
Количество светодиодов 16 модифицированных
smd2835
Угол рассеивания 270°
Материал корпуса Алюминий + пластмасса
Цветовая температура 2700К, 4000К, 6400К
Гарантия 2 года
МАРК ВАЙНТРАУБ
Отсутствие пульсаций освещенности.
Драйвер с устойчивостью к перепадам напряжения: 165-260В световой поток
постоянен.

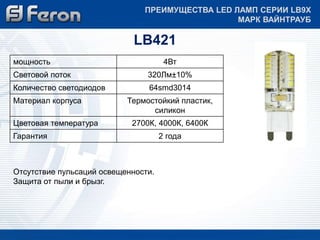

12. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
LB421
мощность 4Вт
Световой поток 320Лм±10%
Количество светодиодов 64smd3014
Материал корпуса Термостойкий пластик,
силикон
Цветовая температура 2700К, 4000К, 6400К
Гарантия 2 года
Отсутствие пульсаций освещенности.
Защита от пыли и брызг.
МАРК ВАЙНТРАУБ

13. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
Вопрос-ответ
МАРК ВАЙНТРАУБ
• 1. Как получают цветовую температуру,
почему у одинаковых ламп она бывает
разная?
• Ответ: Белый светодиод создается на
основе ультрафиолетового или синего
светодиода, линза которого покрыта слоем
специального люминофора,
преобразующего часть излучения
светодиода. Излучение светодиода и
люминофора, смешиваясь, дают
различные вариации оттенков белого.

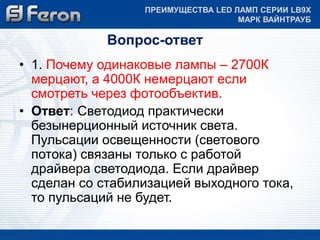

14. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
Вопрос-ответ
МАРК ВАЙНТРАУБ
• 1. Почему одинаковые лампы – 2700К
мерцают, а 4000К немерцают если
смотреть через фотообъектив.
• Ответ: Светодиод практически
безынерционный источник света.
Пульсации освещенности (светового
потока) связаны только с работой
драйвера светодиода. Если драйвер
сделан со стабилизацией выходного тока,
то пульсаций не будет.

15. Что такое коэффициент пульсаций и как он измеряется
Коэффициент пульсации – это мера изменения яркости освещения на рабочей
поверхности за небольшой период времени.
Пульсации освещенности
Пульсации светового потока
Пульсации тока
Измерения Кп проводятся с помощью
пульсметра (+ люксметра) имеющего
определенную АЧХ
ТКА-ПКМ 09
Пульсации свыше 300Гц, согласно
ГОСТ Р 54945-2012 не оказывают
влияния на здоровье человека
СП 52.13330.2011, по которому Кп нормируется для помещений в пределах <10%,
<15%, <20%, не нормируется
СанПиН 2.2.2/2.4.1340-03: Кп нормируется для медицинских, детских, офисных
учреждений в пределах <5%

16. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
Вопрос-ответ
МАРК ВАЙНТРАУБ

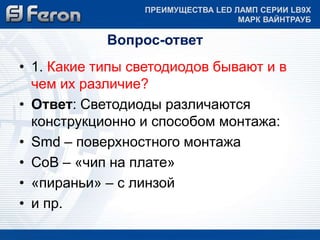

• 1. Какие типы светодиодов бывают и в
чем их различие?
• Ответ: Светодиоды различаются
конструкционно и способом монтажа:
• Smd – поверхностного монтажа
• CoB – «чип на плате»
• «пираньи» – с линзой
• и пр.

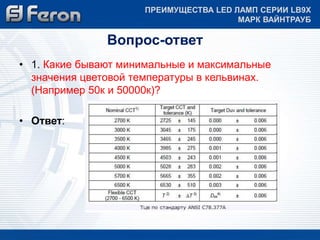

17. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
• 1. Какие бывают минимальные и максимальные
значения цветовой температуры в кельвинах.
(Например 50к и 50000к)?
• Ответ:
Вопрос-ответ
МАРК ВАЙНТРАУБ

18. ПРЕИМУЩЕСТВА LED ЛАМП СЕРИИ LB9Х
МАРК ВАЙНТРАУБ
Удачных продаж и покупок!
Спасибо за внимание!
Координаты:
service@feron.ru – сервис, лаборатория
mail@feron.ru – общие запросы
