1. Дн i пропетровськ 2010 Учасник _____________________ _____________________ Технічний семінар з замірів і монтажу вікон

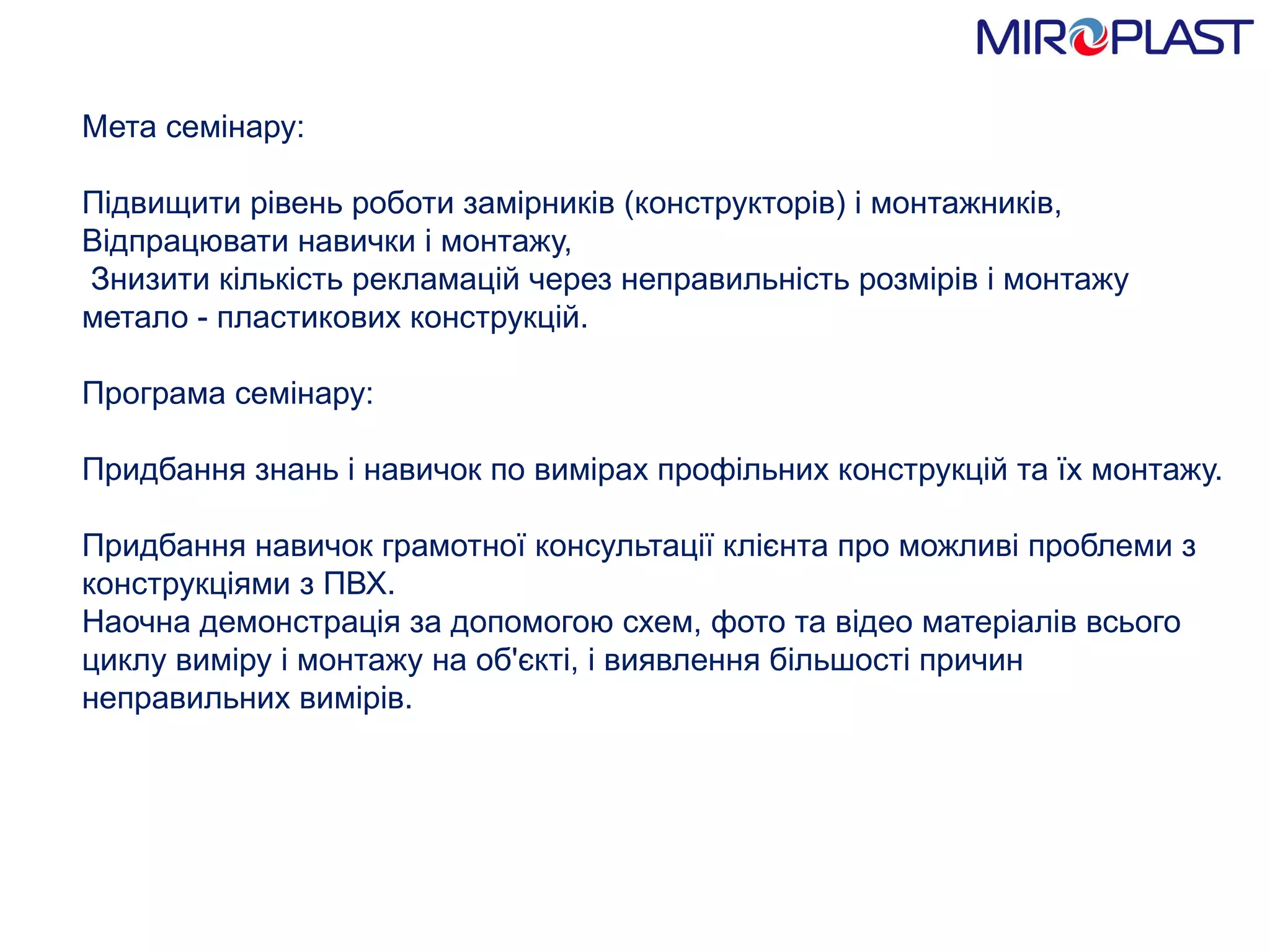

2. Мета семінару: Підвищити рівень роботи замірник i в (конструкторів) і монтажників, Відпрацювати навички і монтажу, Знизити кількість рекламацій через неправильність розмірів і монтажу метало - пластикових конструкцій. Програма семінару: Придбання знань і навичок по вимірах профільних конструкцій та їх монтажу. Придбання навичок грамотної консультації клієнта про можливі проблеми з конструкціями з ПВХ. Наочна демонстрація за допомогою схем, фото та відео матеріалів всього циклу виміру і монтажу на об'єкті, і виявлення більшості причин неправильних вимірів.

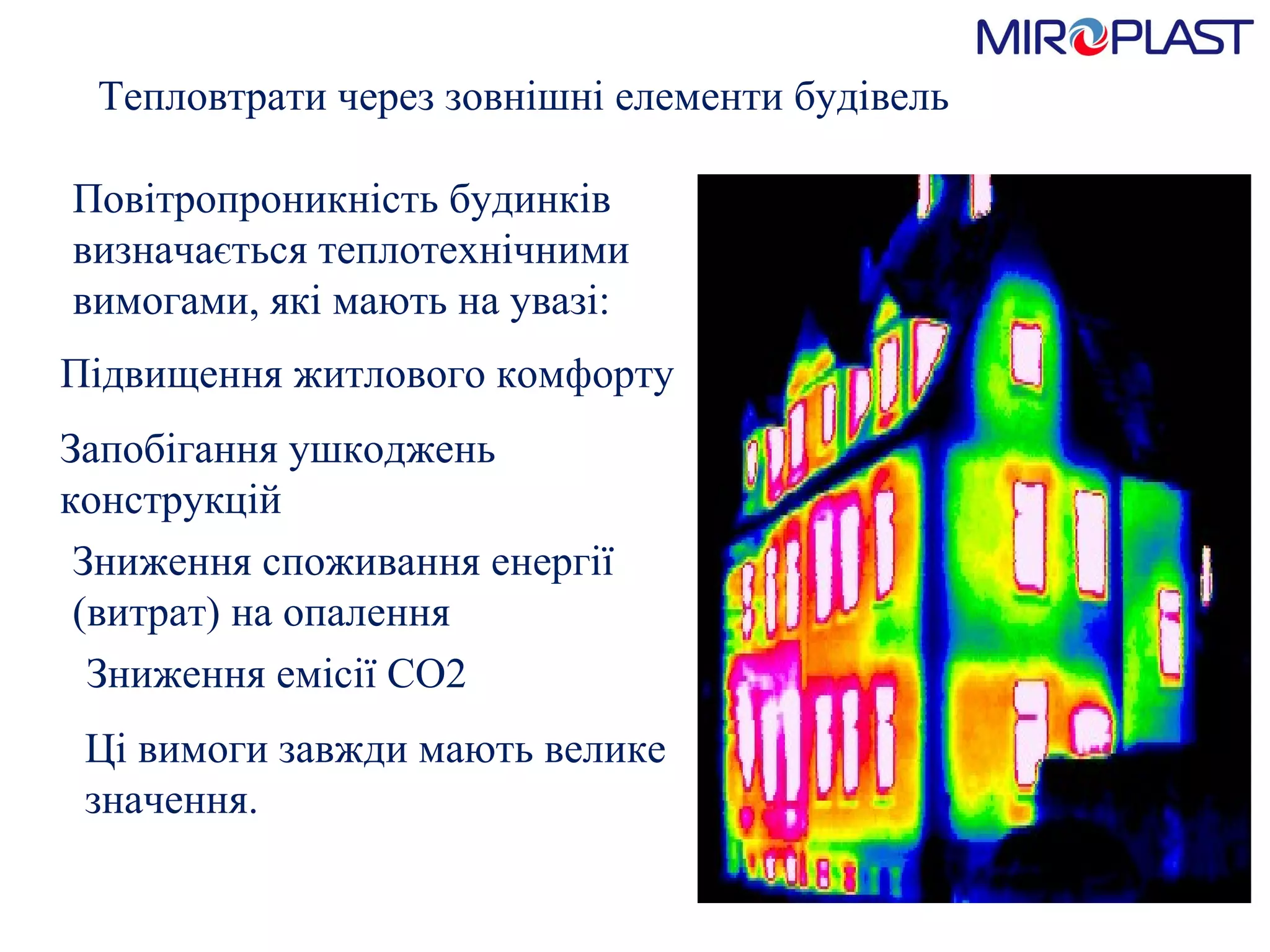

3. Тепловтрати через зовнішні елементи будівель Повітропроникність будинків визначається теплотехнічними вимогами, які мають на увазі: Підвищення житлового комфорту Запобігання ушкоджень конструкцій Зниження споживання енергії (витрат) на опалення Зниження емісії CO2 Ці вимоги завжди мають велике значення.

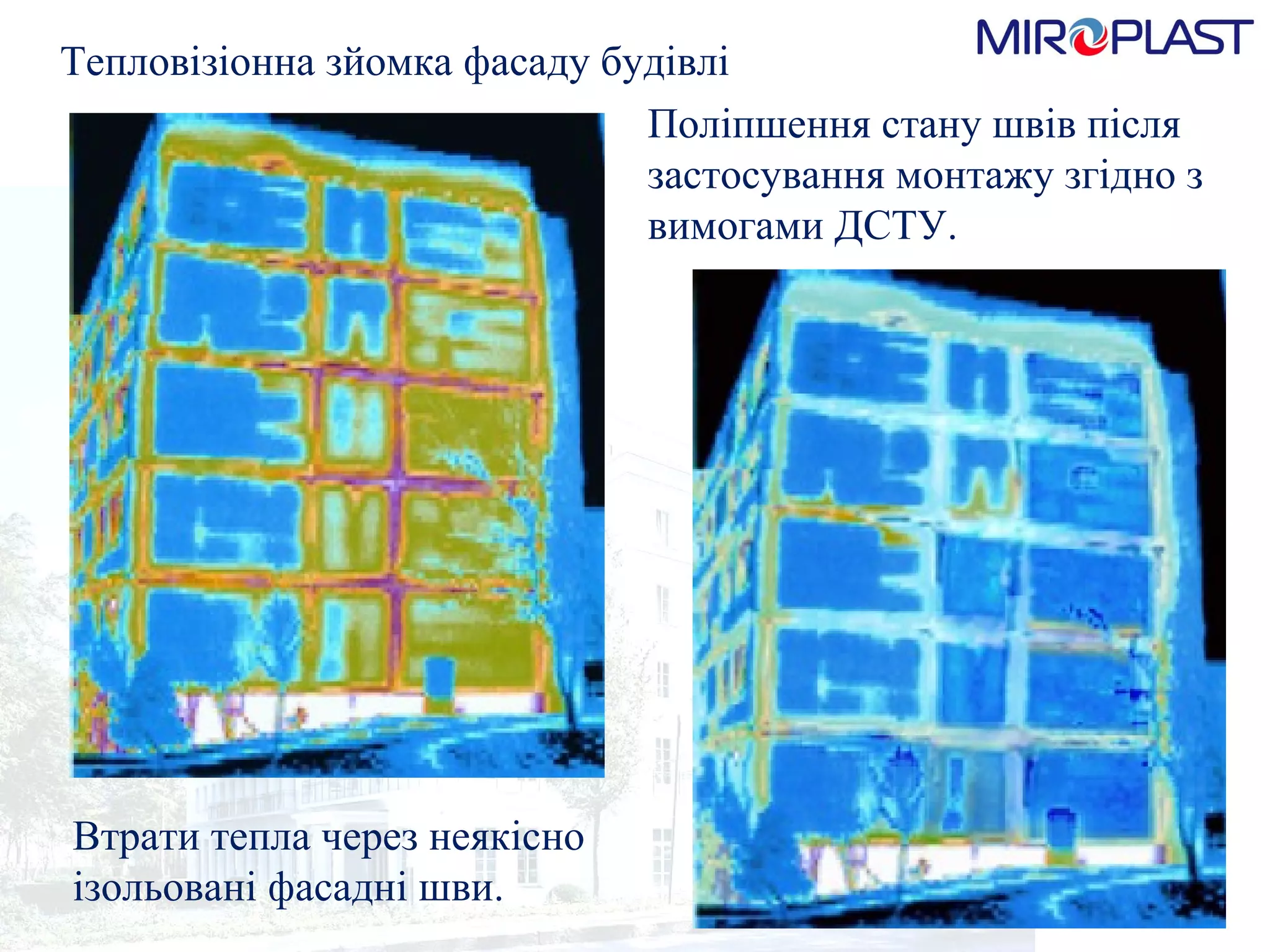

4. Тепловізіонна зйомка фасаду будівлі Поліпшення стану швів після застосування монтажу згідно з вимогами ДСТУ. Втрати тепла через неякісно ізольовані фасадні шви.

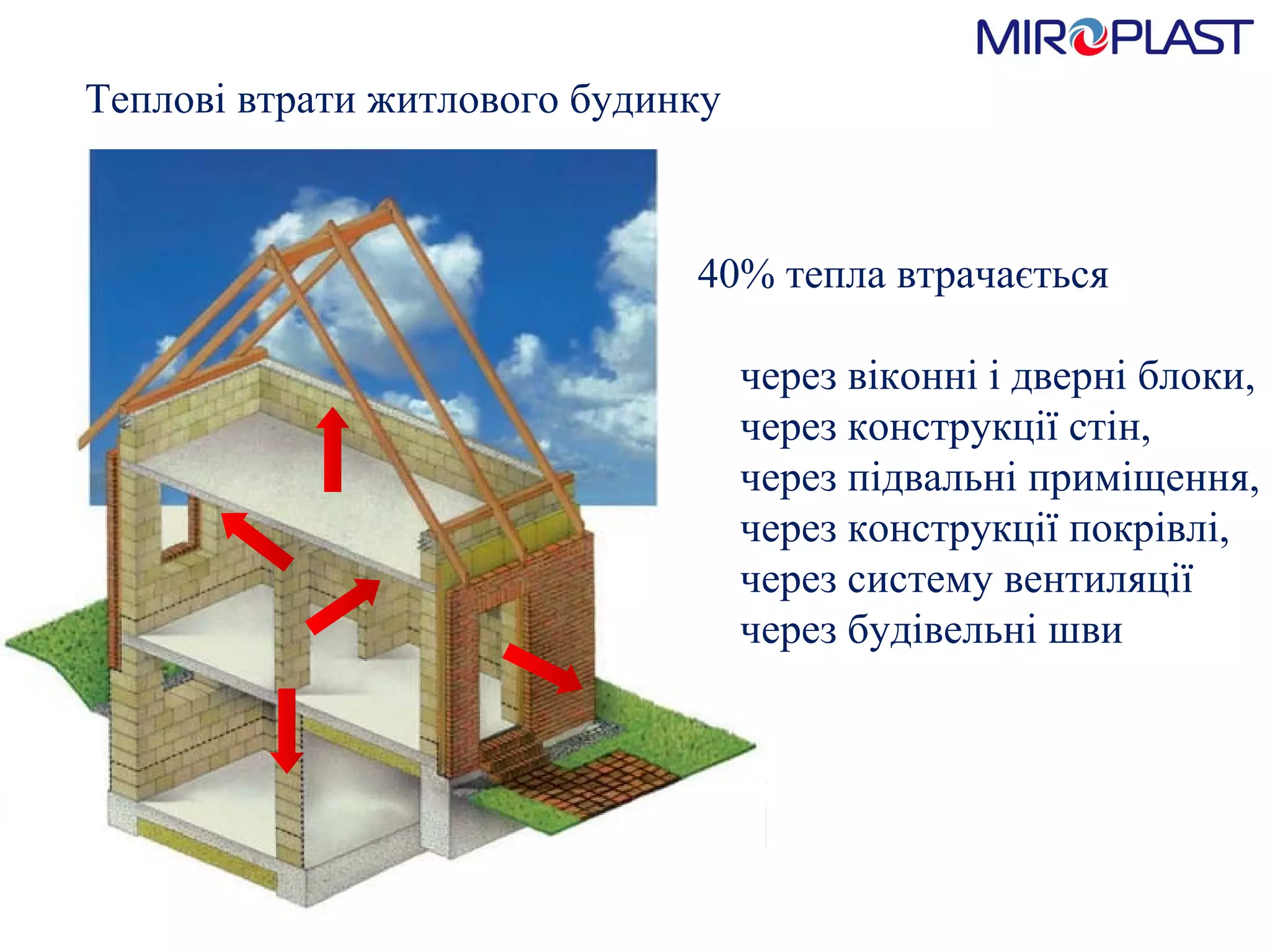

5. Теплові втрати житлового будинку 40% тепла втрачається через віконні і дверні блоки, через конструкції стін, через підвальні приміщення, через конструкції покрівлі, через систему вентиляції через будівельні шви

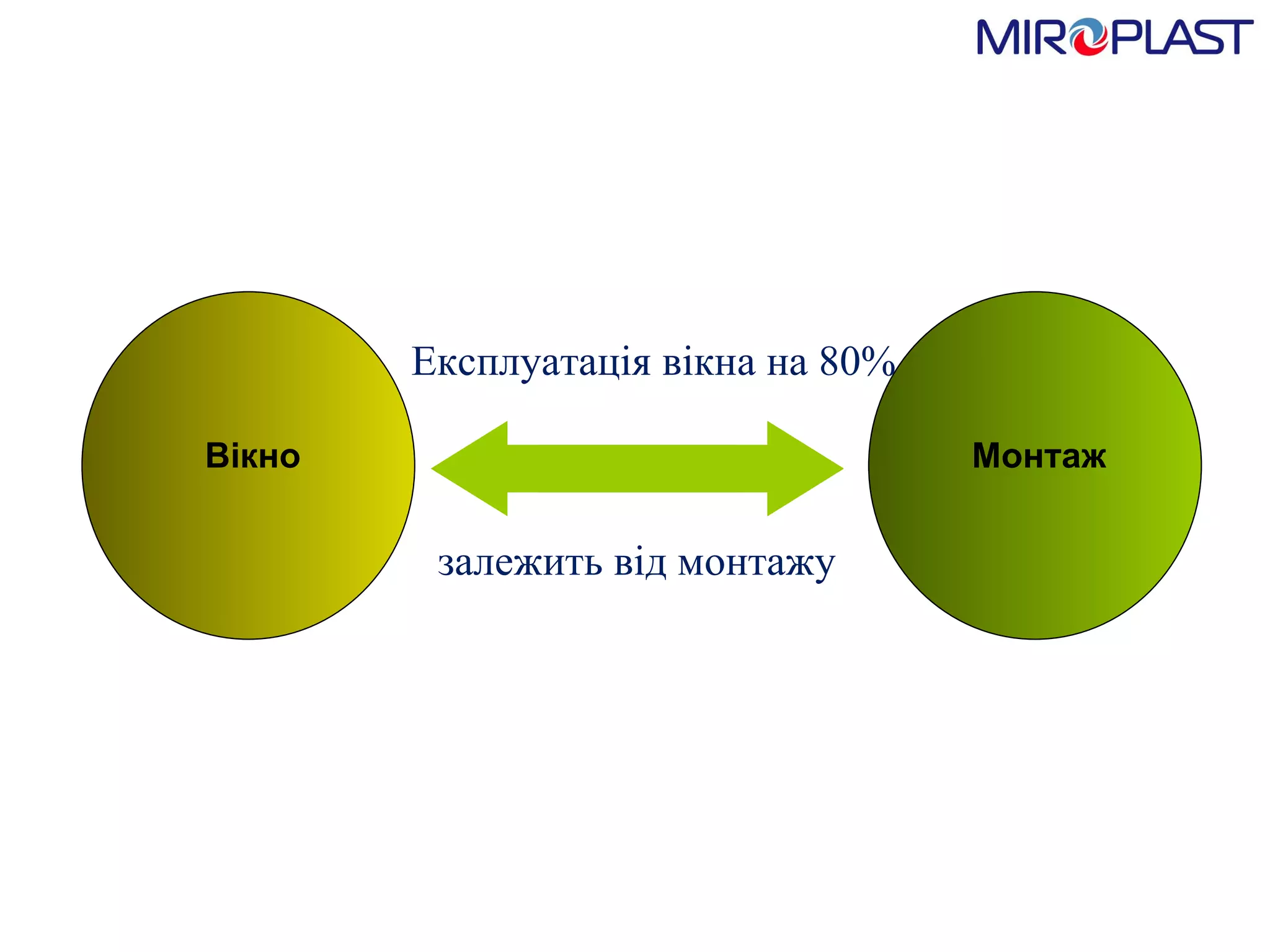

6. В i кно Монтаж Експлуатація вікна на 80% залежить від монтажу

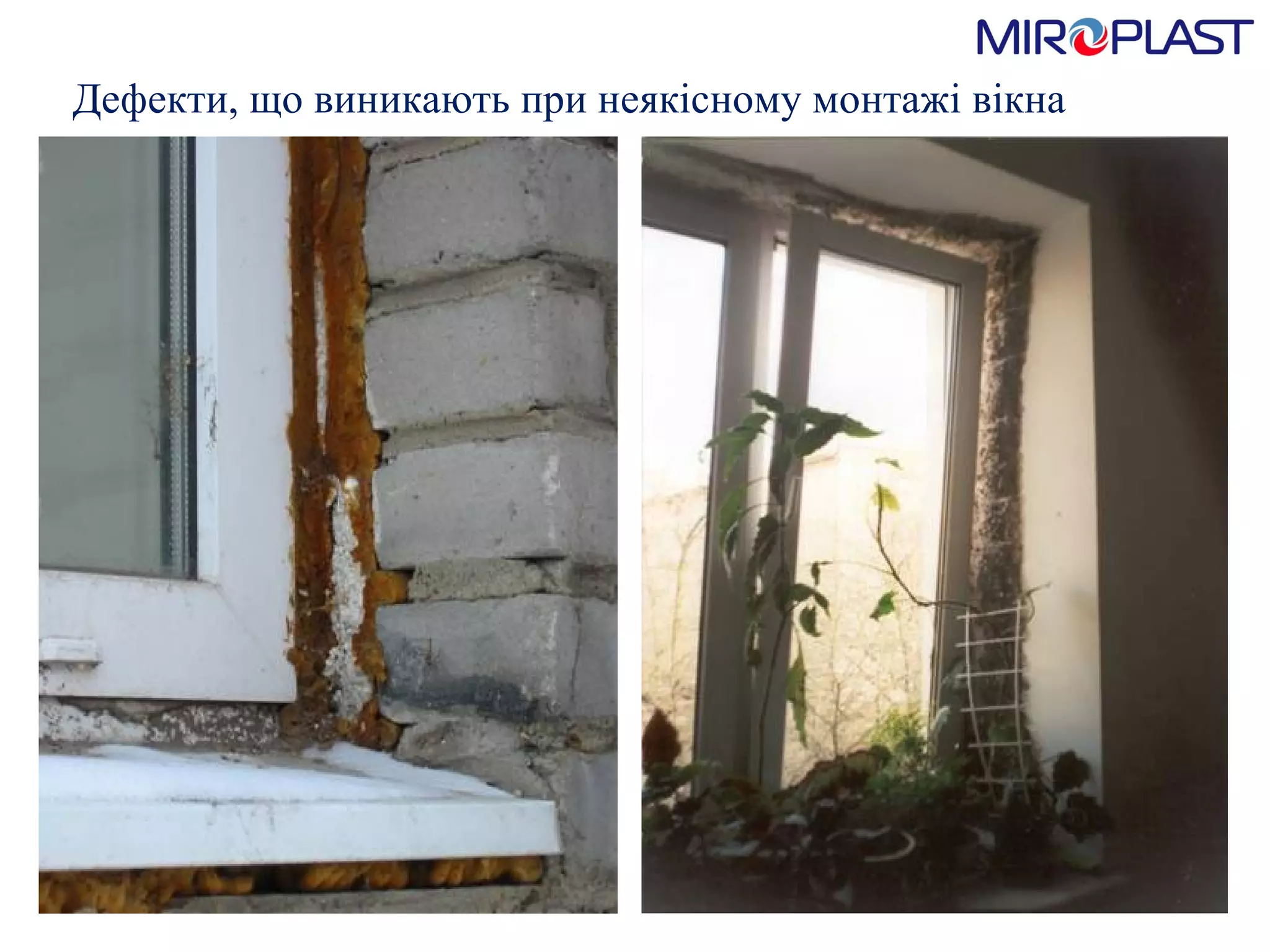

7. Дефекти, що виникають при неякісному монтажі вікна

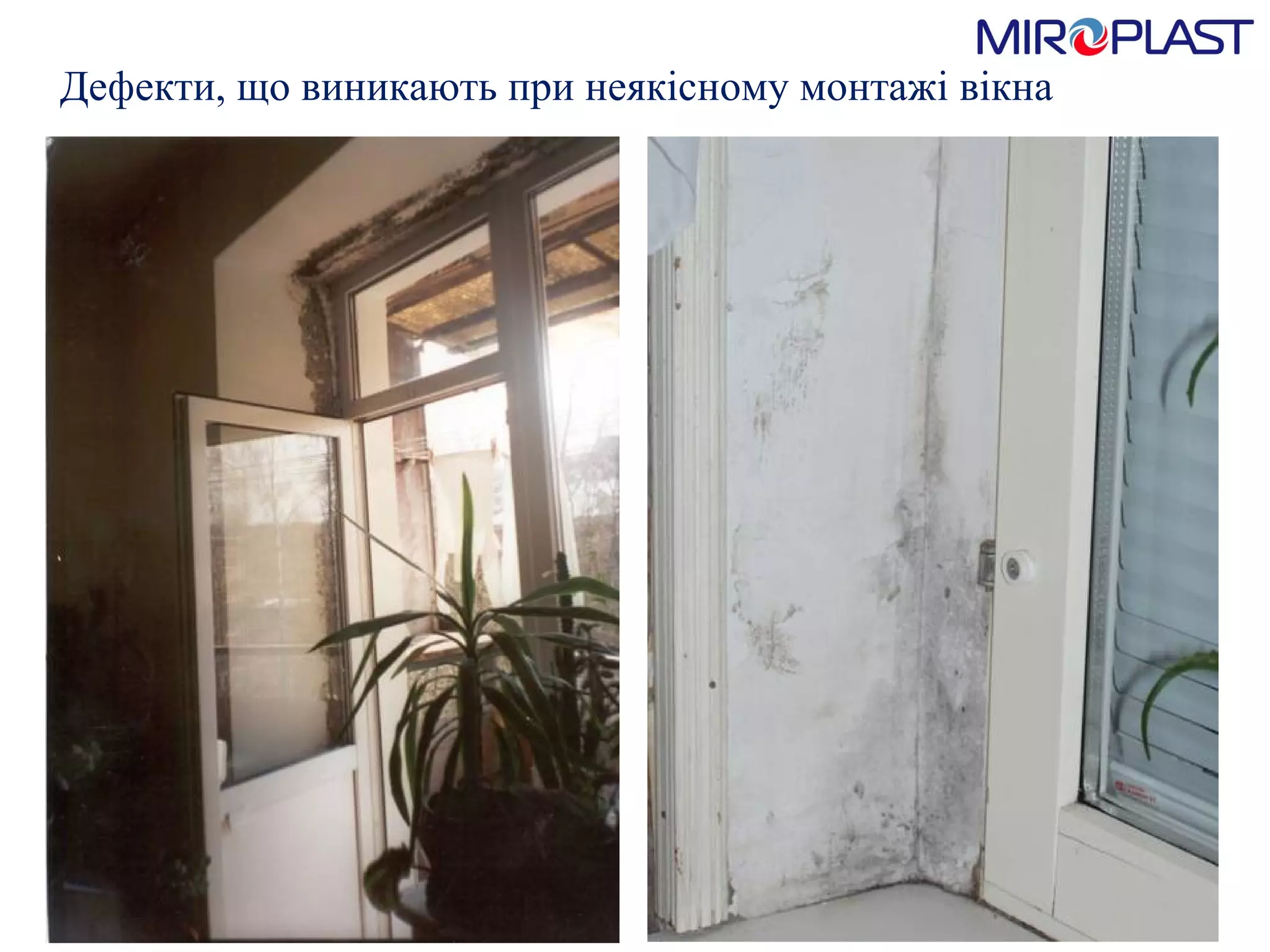

8. Дефекти, що виникають при неякісному монтажі вікна

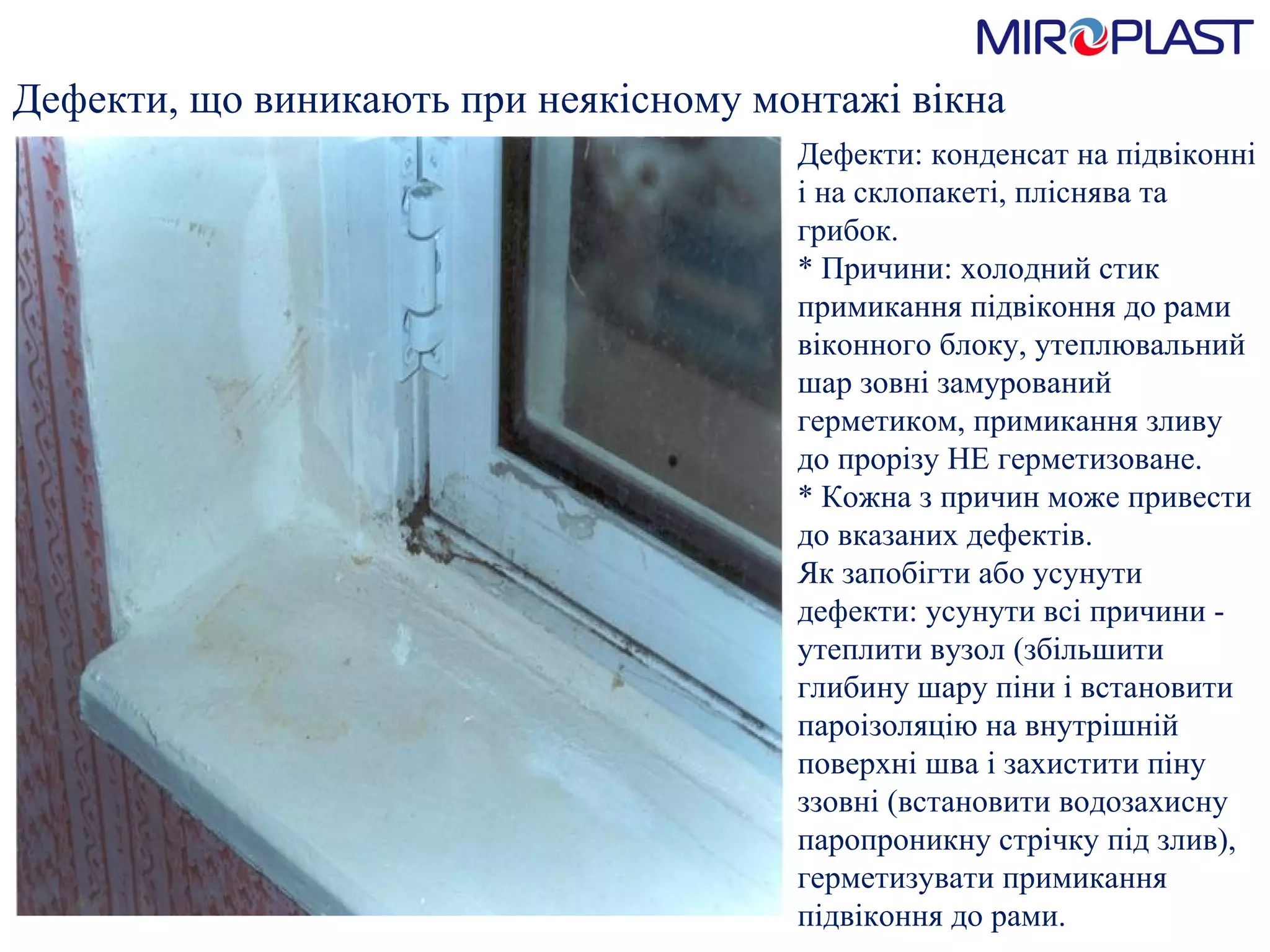

9. Дефекти, що виникають при неякісному монтажі вікна Дефекти: конденсат на підвіконні і на склопакеті, пліснява та грибок. * Причини: холодний стик примикання підвіконня до рами віконного блоку, утеплювальний шар зовні замурований герметиком, примикання зливу до прорізу НЕ герметизоване. * Кожна з причин може привести до вказаних дефектів. Як запобігти або усунути дефекти: усунути всі причини - утеплити вузол (збільшити глибину шару піни і встановити пароізоляцію на внутрішній поверхні шва і захистити піну ззовні (встановити водозахисну паропроникну стрічку під злив), герметизувати примикання підвіконня до рами.

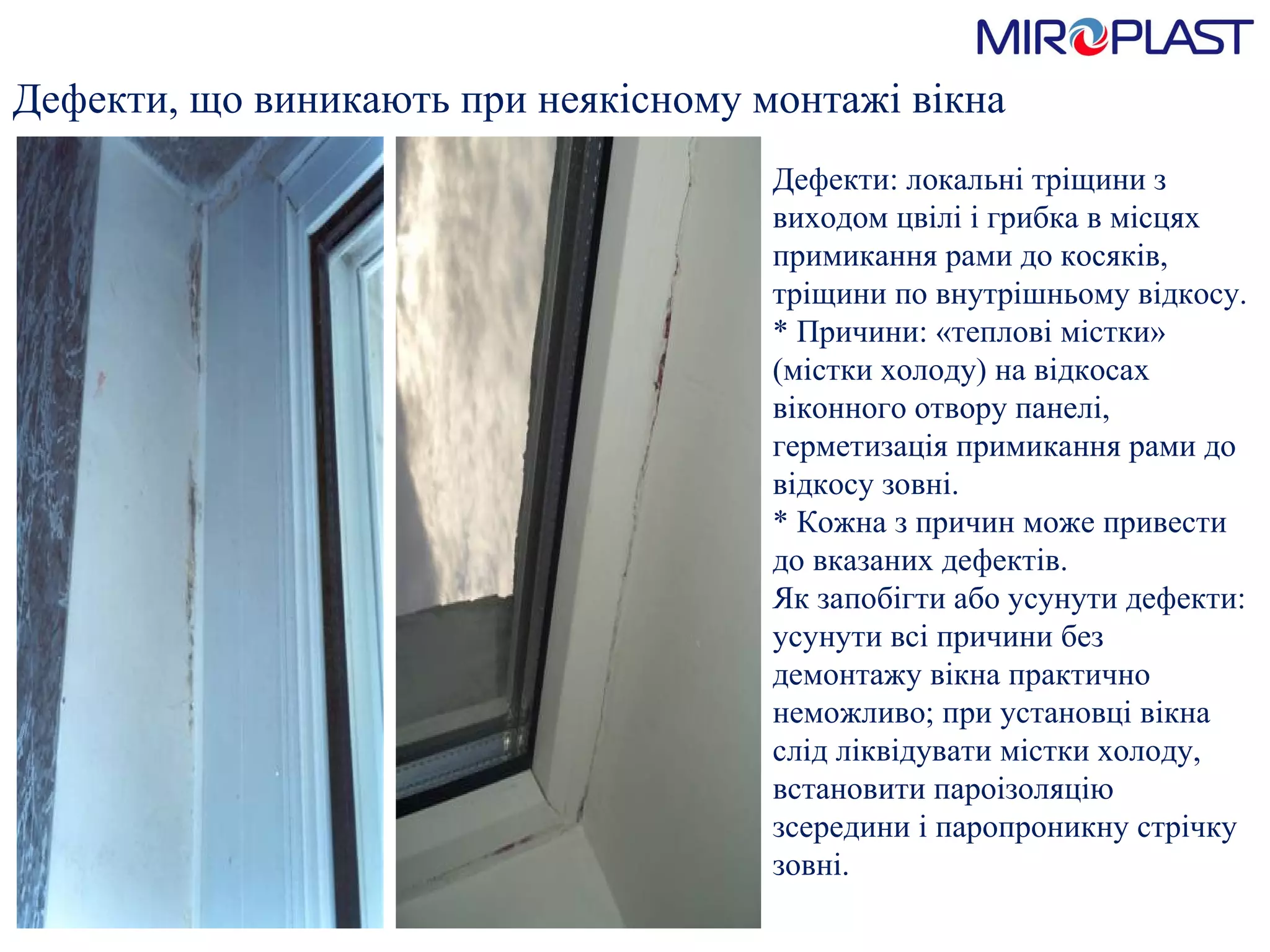

10. Дефекти, що виникають при неякісному монтажі вікна Дефекти: локальні тріщини з виходом цвілі і грибка в місцях примикання рами до косяків, тріщини по внутрішньому в i дкосу. * Причини: «теплові містки» (містки холоду) на в i дкосах віконного отвору панелі, герметизація примикання рами до в i дкосу зовні. * Кожна з причин може привести до вказаних дефектів. Як запобігти або усунути дефекти: усунути всі причини без демонтажу вікна практично неможливо; при установці вікна слід ліквідувати містки холоду, встановити пароізоляцію зсередини і паропроникну стрічку зовні.

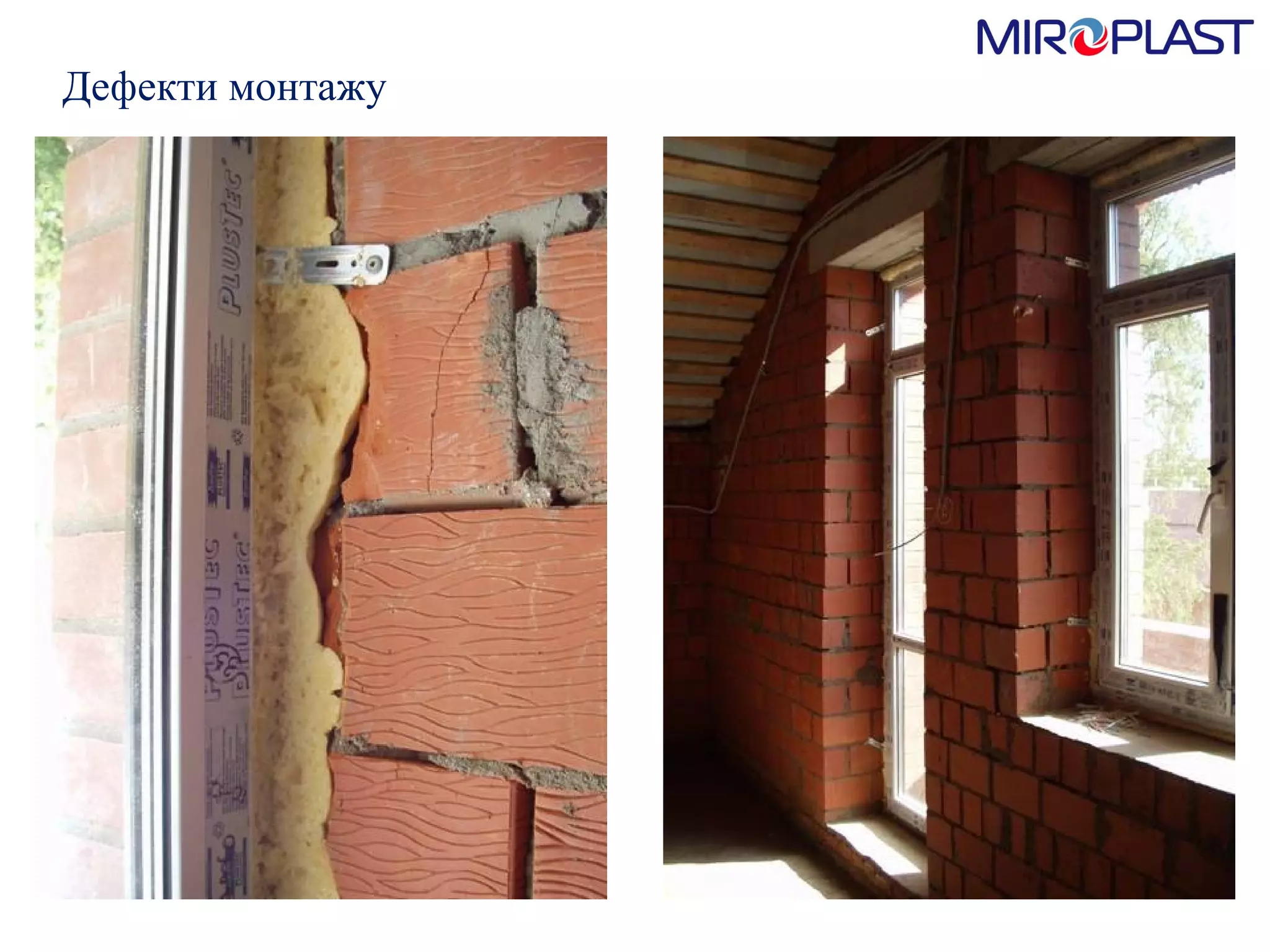

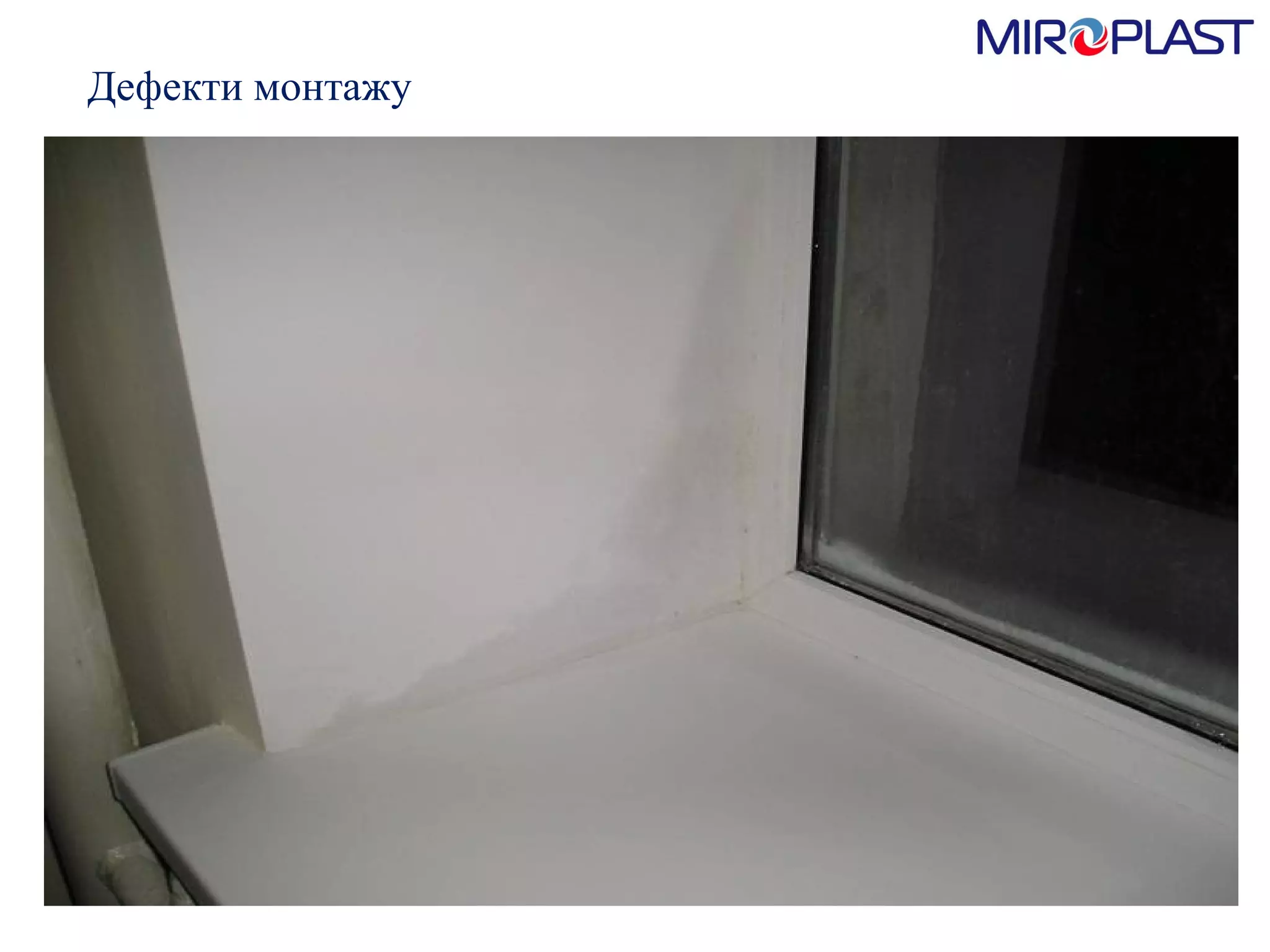

11. Дефекти монтажу

12. Дефекти монтажу

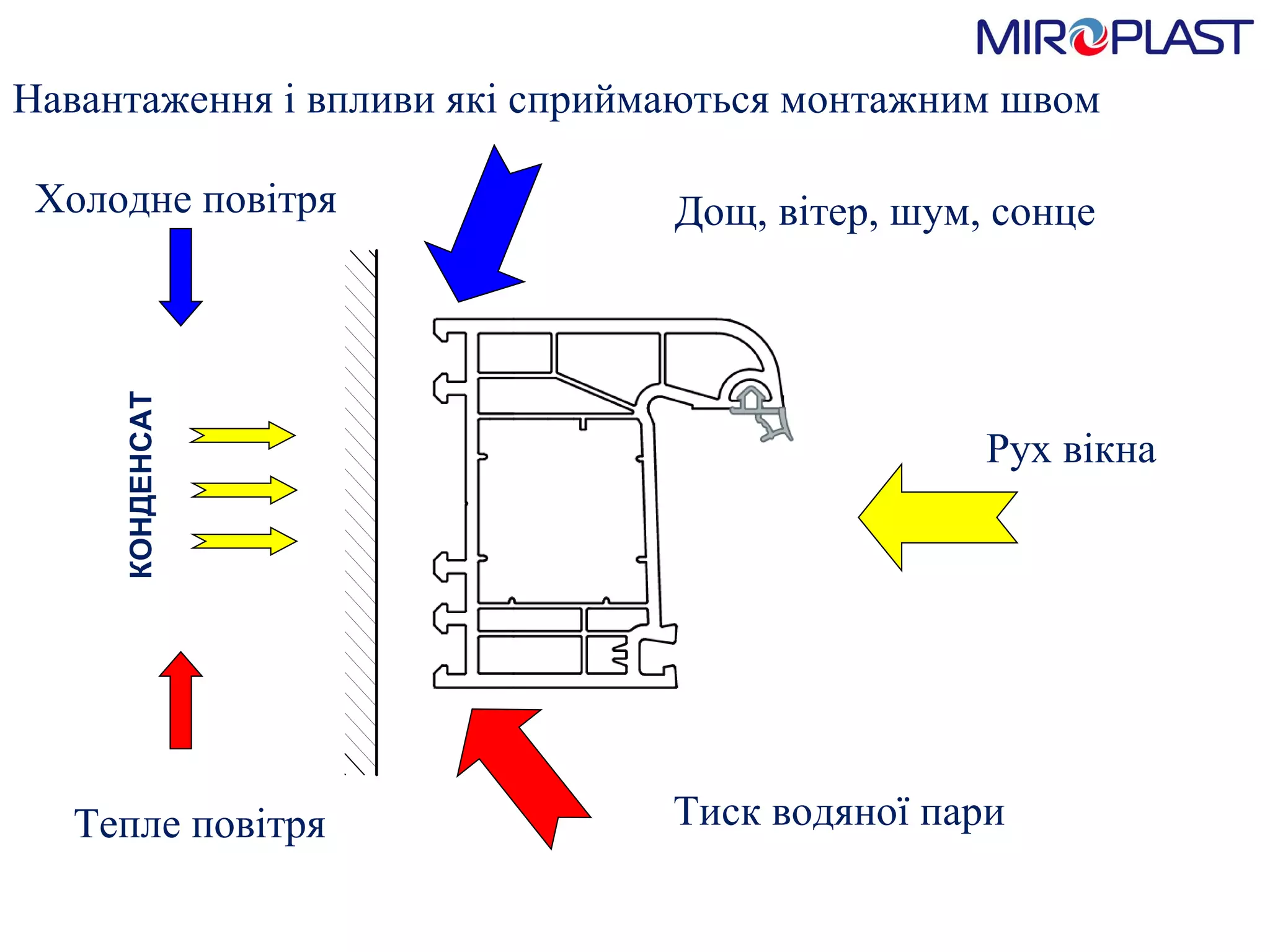

13. КОНДЕНСАТ Навантаження і впливи як i сприймаються монтажним швом Холодне повітря Дощ, вітер, шум, сонце Рух вікна Тепле повітря Тиск водяної пари

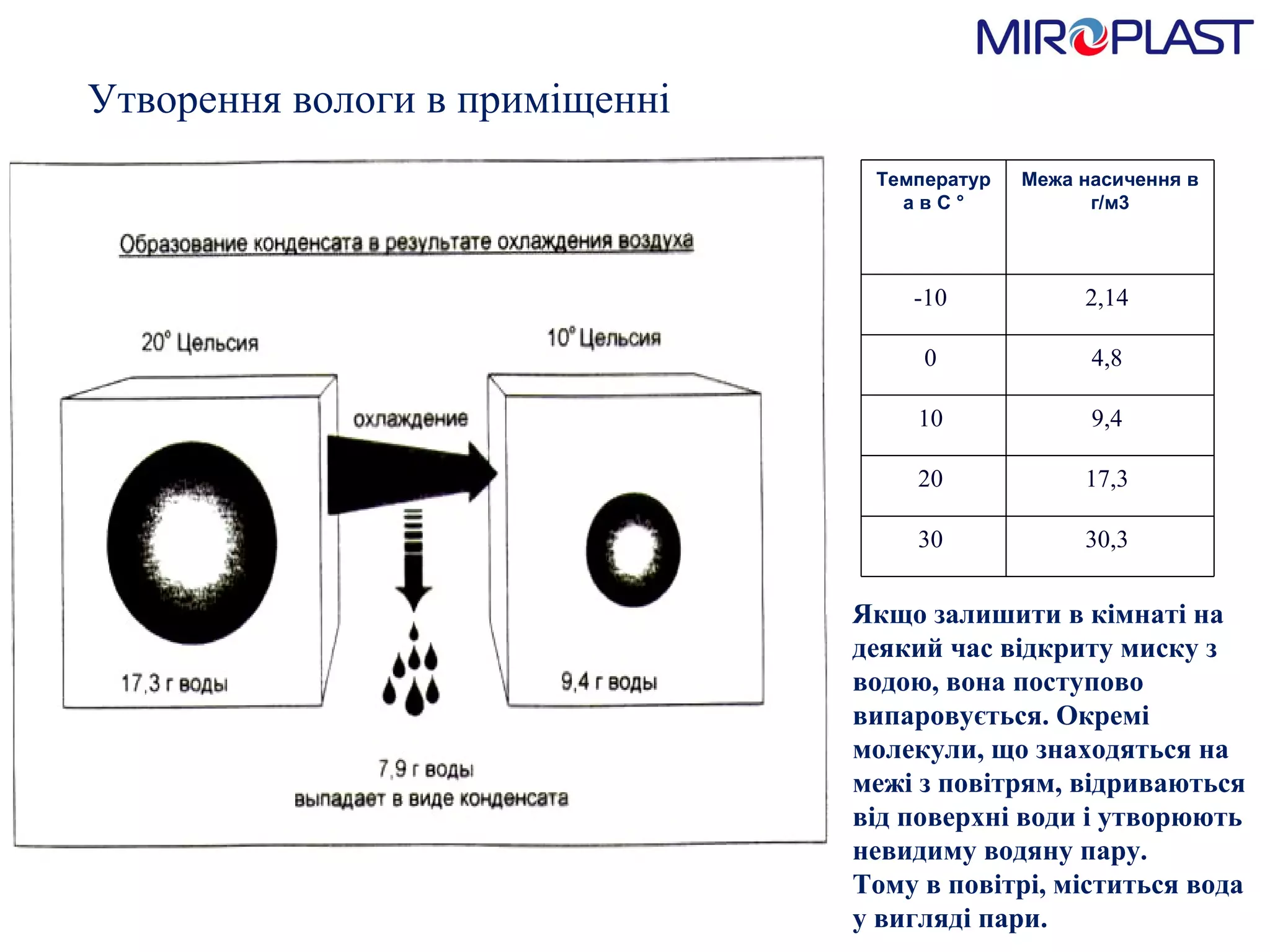

14. Якщо залишити в кімнаті на деякий час відкриту миску з водою, вона поступово випаровується. Окремі молекули, що знаходяться на межі з повітрям, відриваються від поверхні води і утворюють невидиму водяну пару. Тому в повітрі, міститься вода у вигляді пари. Утворення вологи в приміщенні Температура в С ° Межа насичення в г/м3 -10 2,14 0 4,8 10 9,4 20 17,3 30 30,3

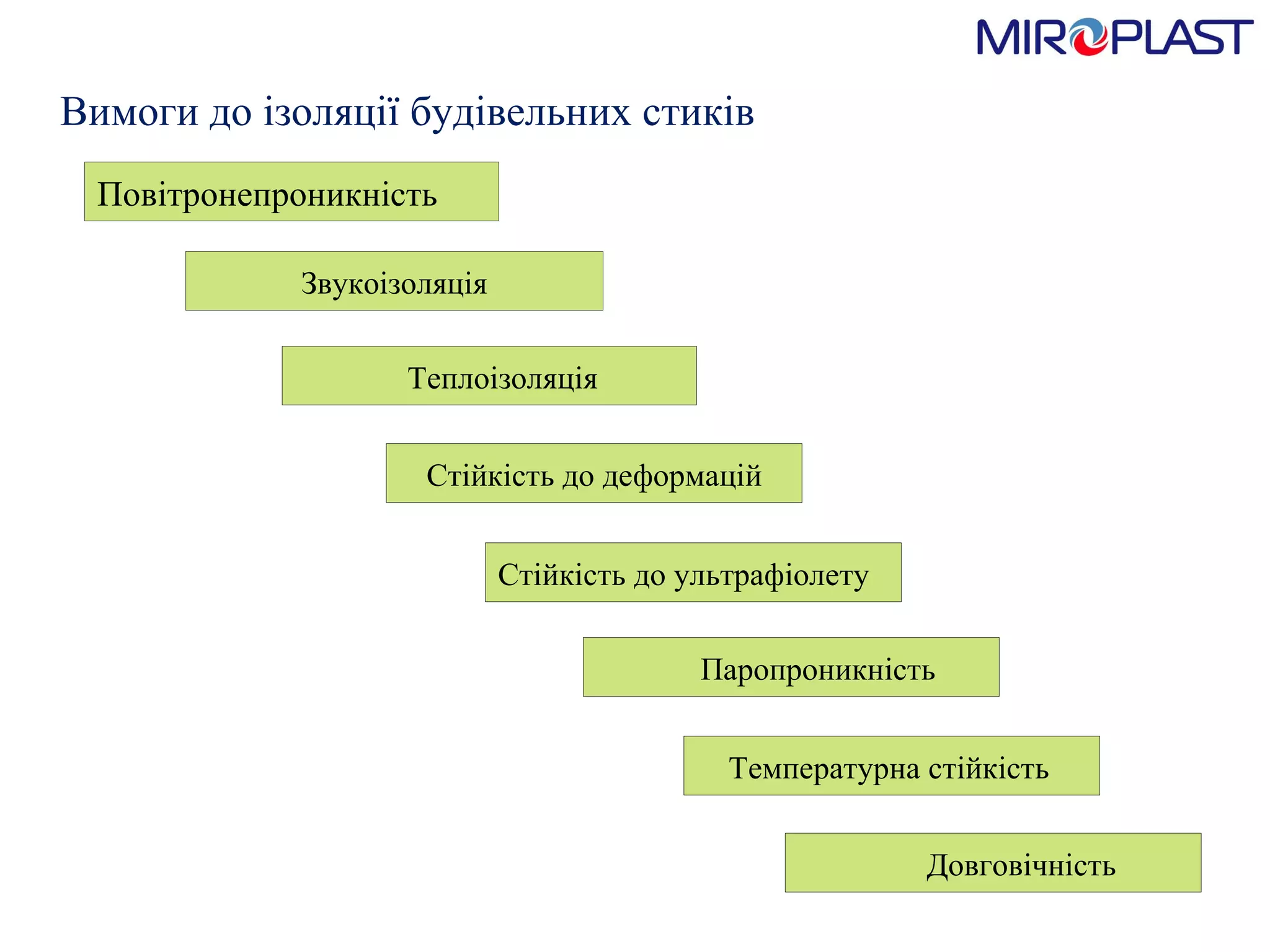

15. Повітронепроникність Стійкість до деформацій Звукоізоляція Теплоізоляція Паропроникність Стійкість до ультрафіолету Температурна стійкість Довговічність Вимоги до ізоляції будівельних стиків

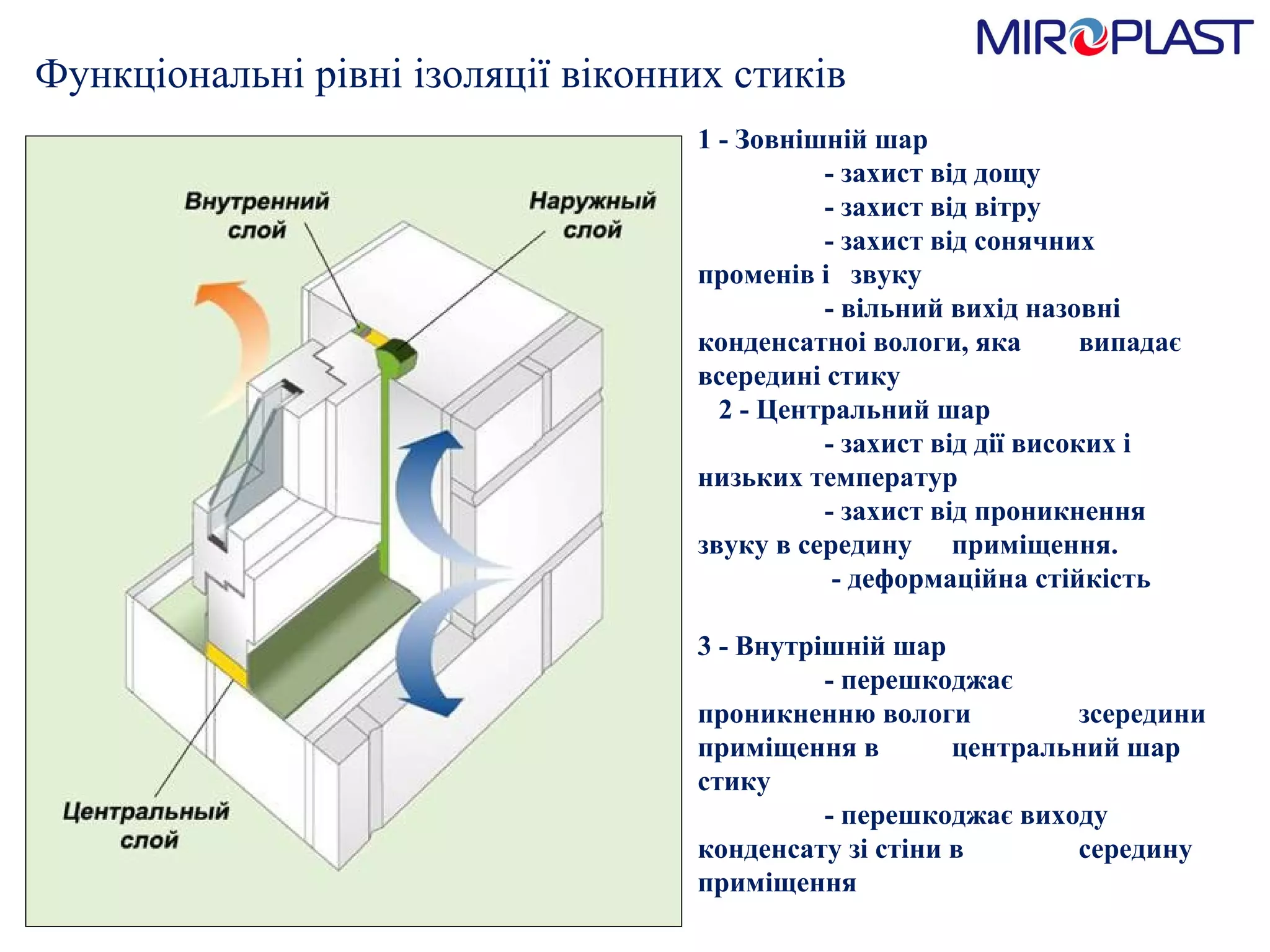

16. Функціональні рівні ізоляції віконних стиків 1 - Зовнішній шар - захист від дощу - захист від вітру - захист від сонячних променів і звуку - вільний вихід назовні конденсатно i вологи, яка випадає всередині стику 2 - Центральний шар - захист від дії високих і низьких температур - захист від проникнення звуку в середину приміщення. - деформаційна стійкість 3 - Внутрішній шар - перешкоджає проникненню вологи зсередини приміщення в центральний шар стику - перешкоджає виходу конденсату зі стіни в середину приміщення

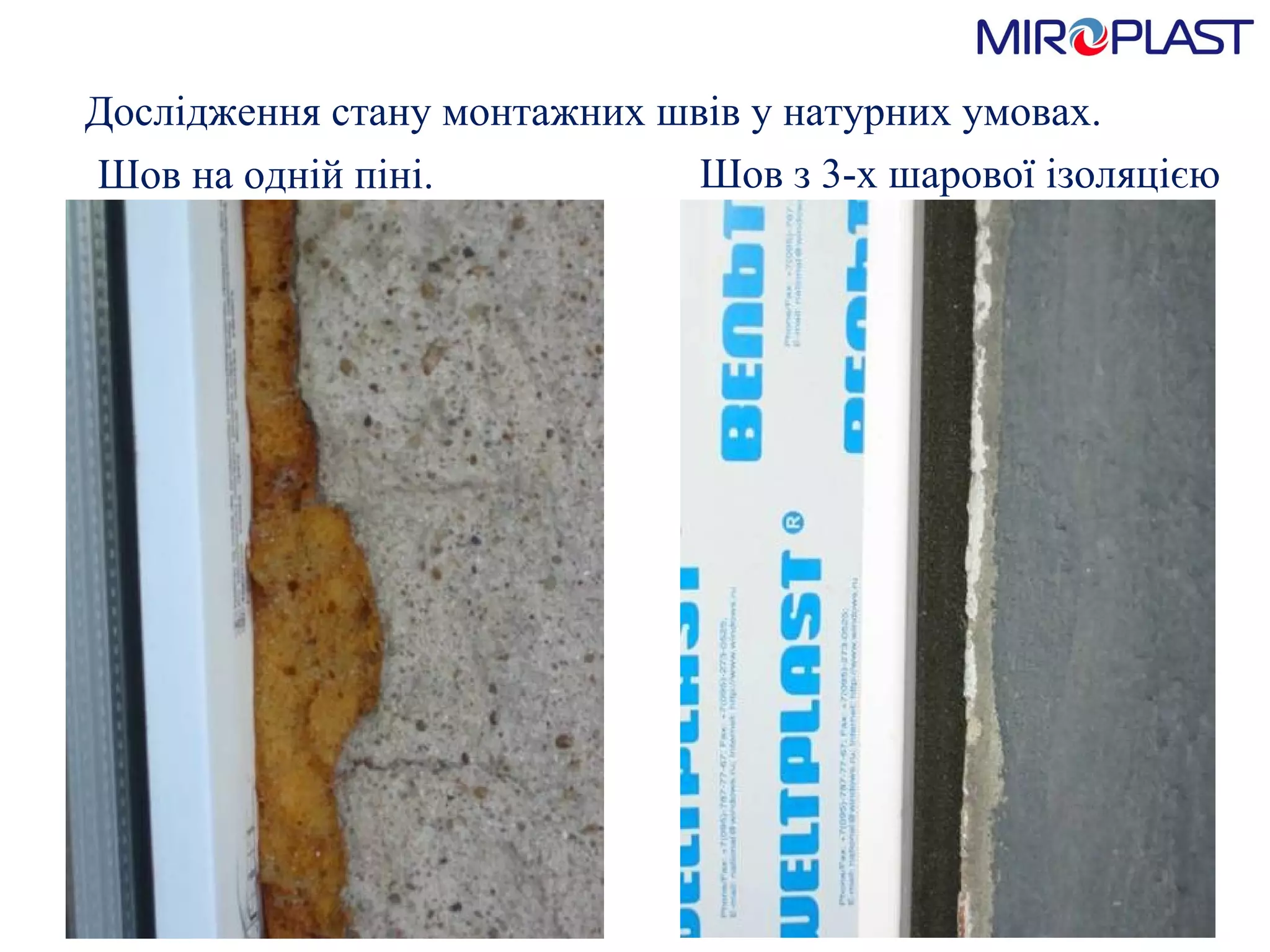

17. Дослідження стану монтажних швів у натурних умовах. Шов на одній піні. Шов з 3-х шарової ізоляцією

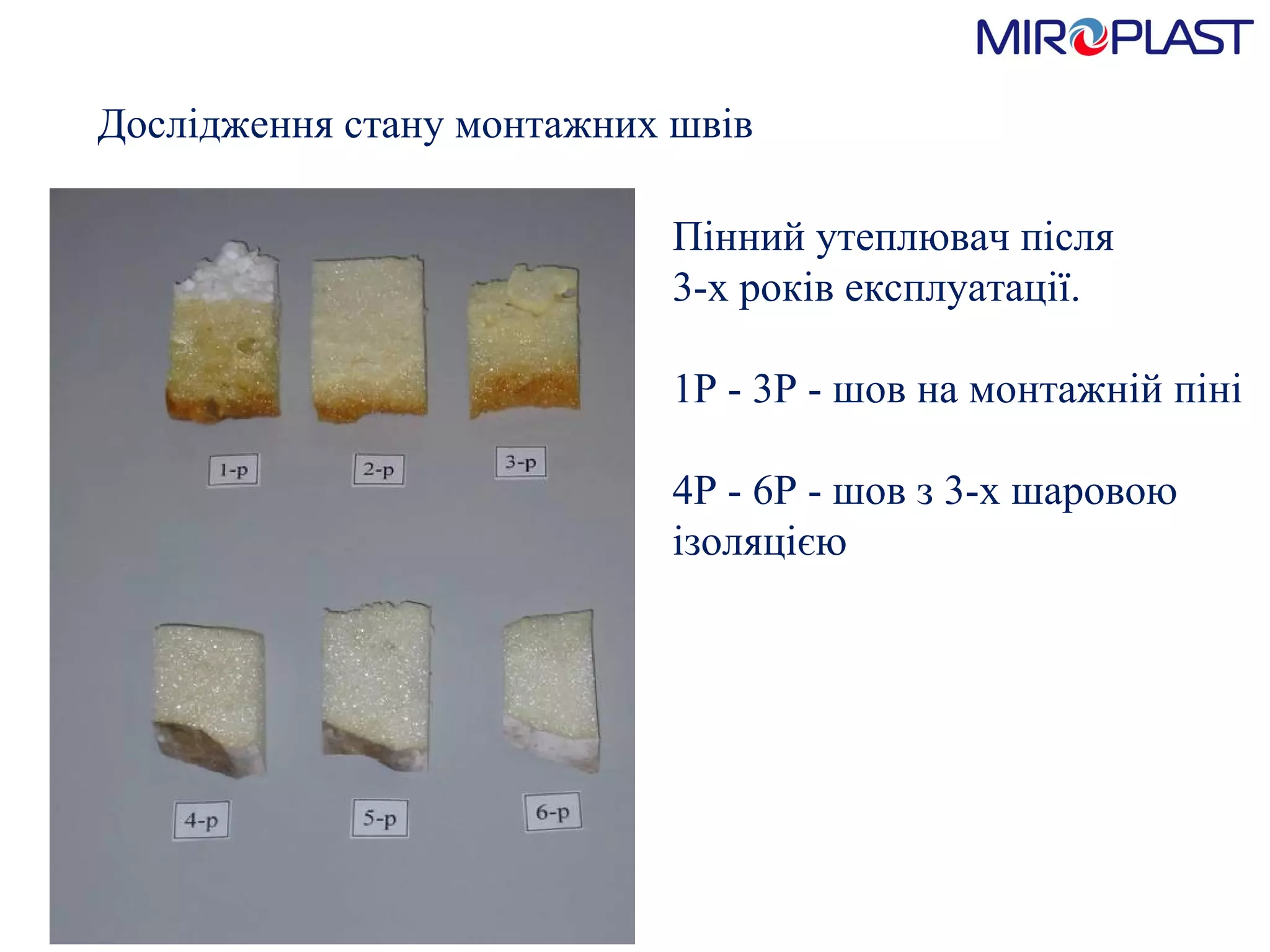

18. Дослідження стану монтажних швів Пінний утеплювач після 3-х років експлуатації. 1Р - 3Р - шов на монтажній піні 4Р - 6Р - шов з 3-х шаровою ізоляцією

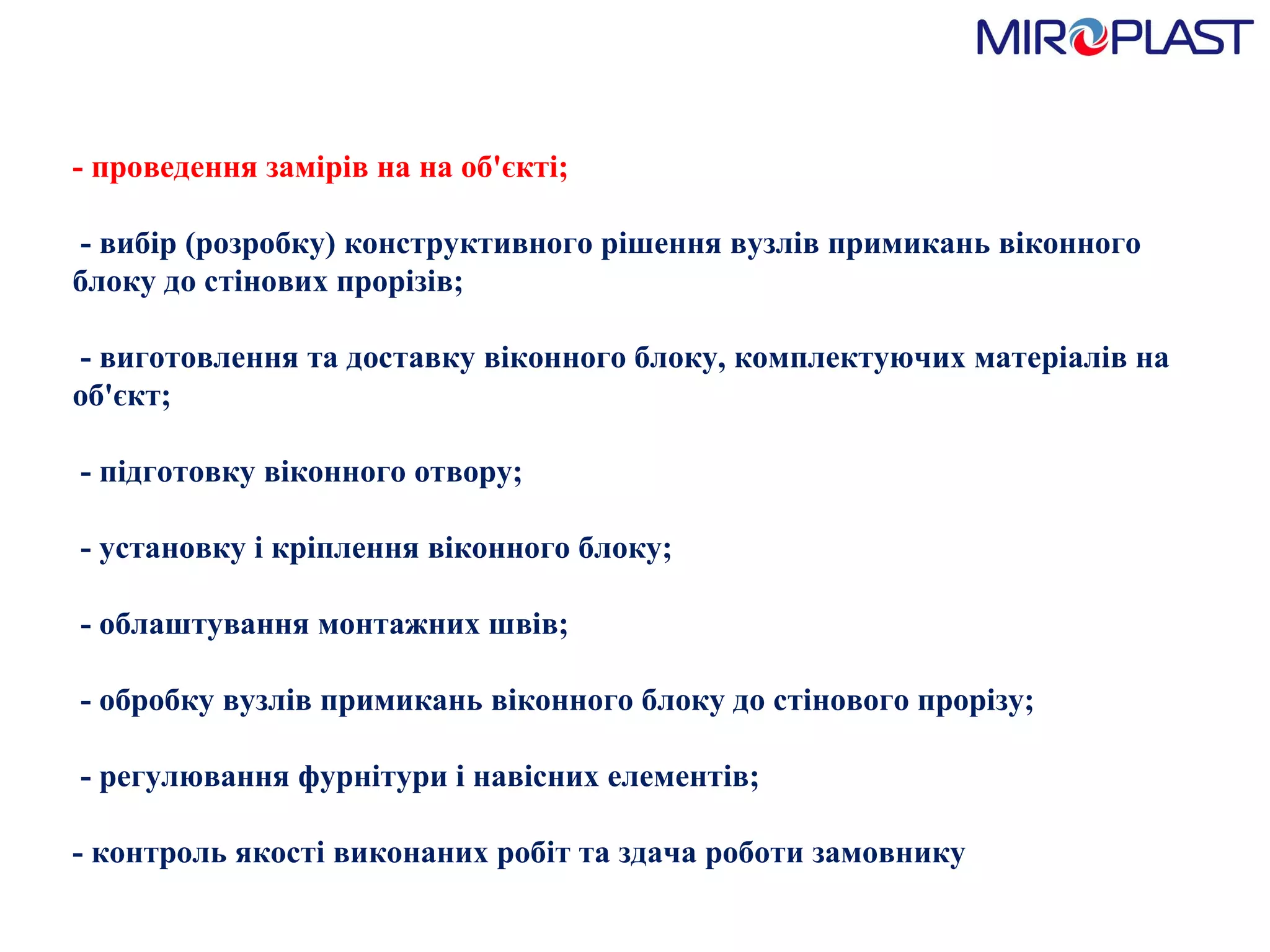

19. - проведення замірів на на об'єкті; - вибір (розробку) конструктивного рішення вузлів примикань віконного блоку до стінових прорізів; - виготовлення та доставку віконного блоку, комплектуючих матеріалів на об'єкт; - підготовку віконного отвору; - установку і кріплення віконного блоку; - облаштування монтажних швів; - обробку вузлів примикань віконного блоку до стінового прорізу; - регулювання фурнітури і навісних елементів; - контроль якості виконаних робіт та здача роботи замовнику

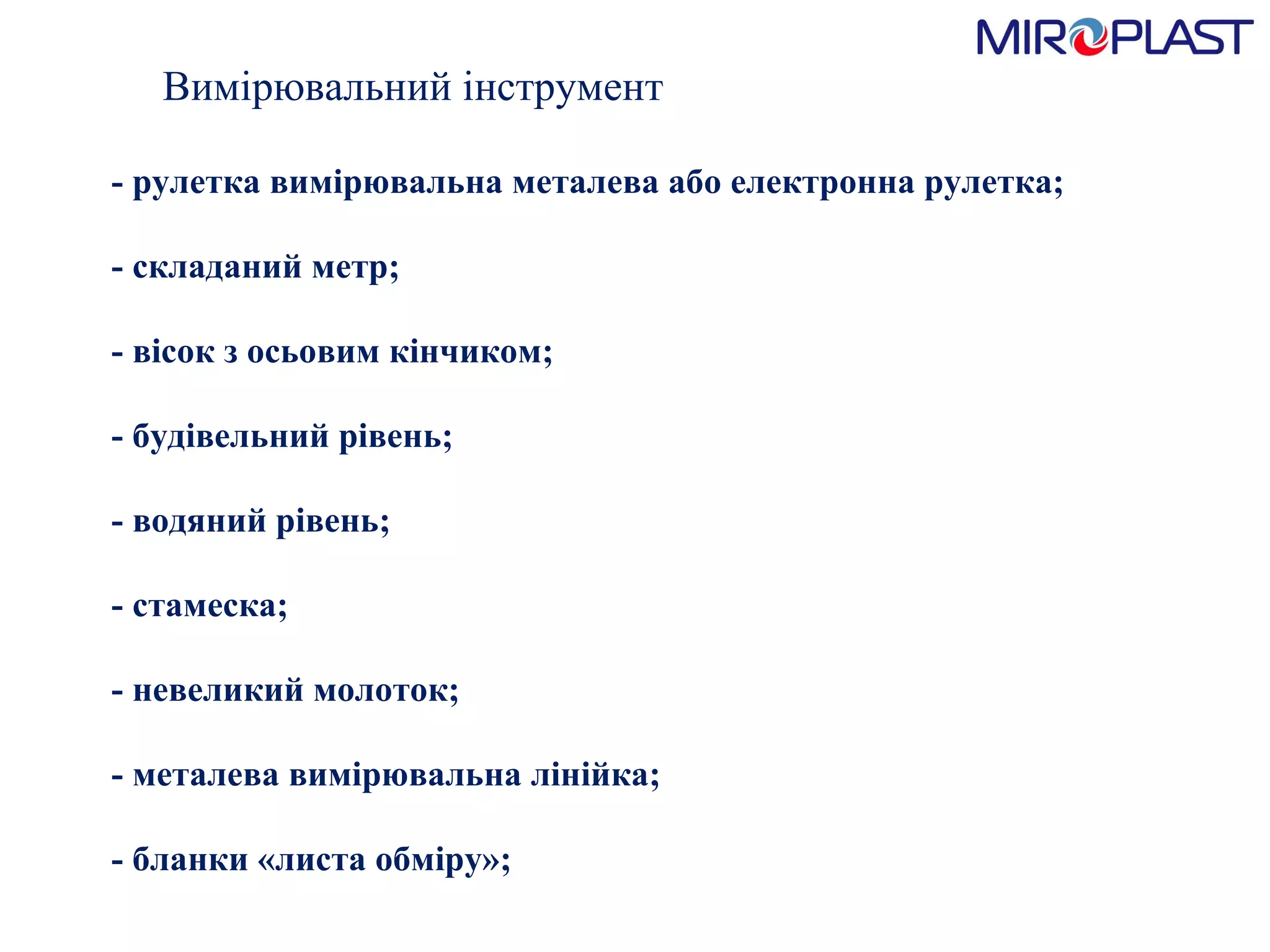

20. Вимірювальний інструмент - рулетка вимірювальна металева або електронна рулетка; - складаний метр; - в i сок з осьовим кінчиком; - будівельний рівень; - водяний рівень; - стамеска; - невеликий молоток; - металева вимірювальна лінійка; - бланки «листа обміру»;

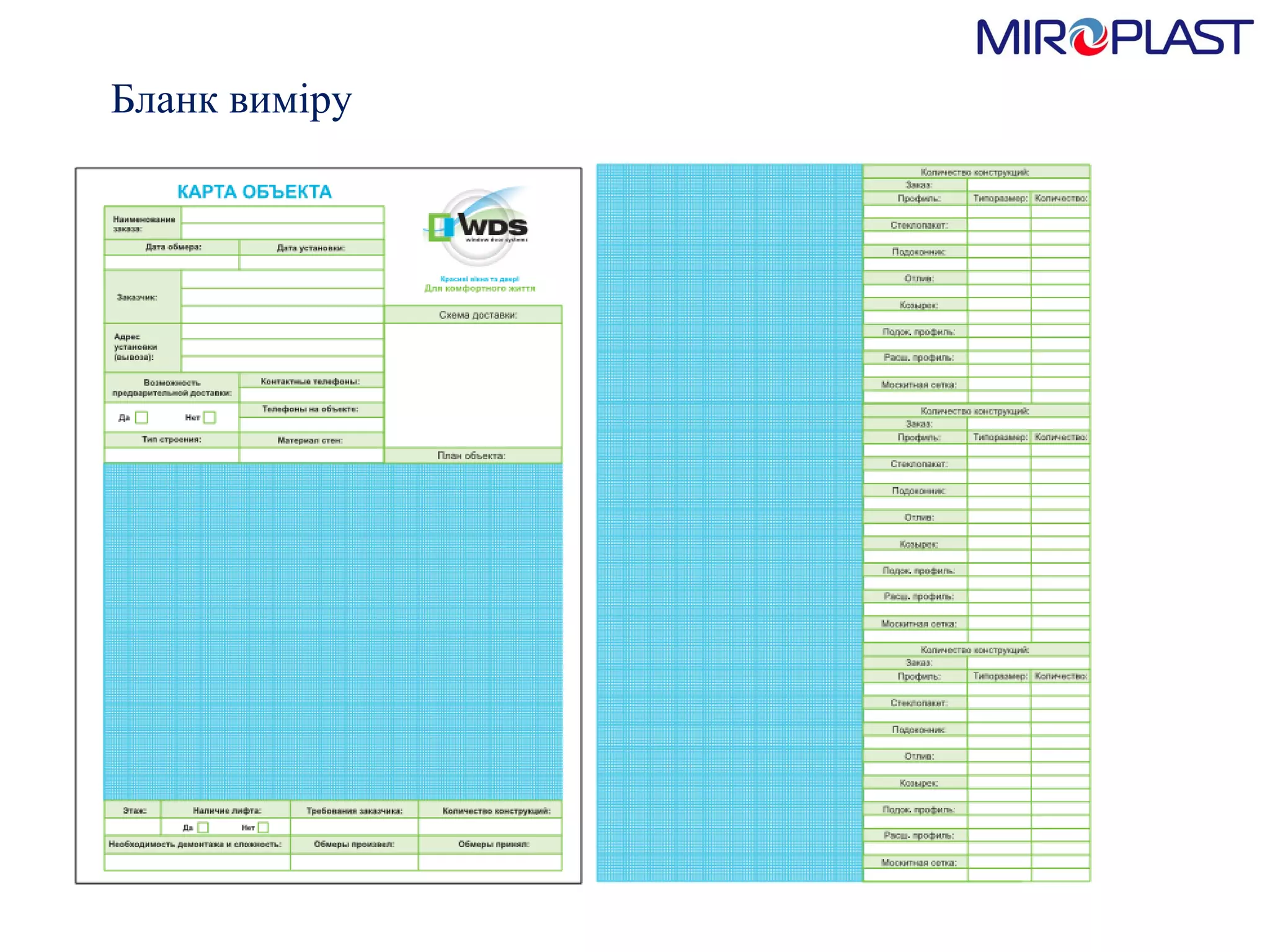

21. Бланк виміру

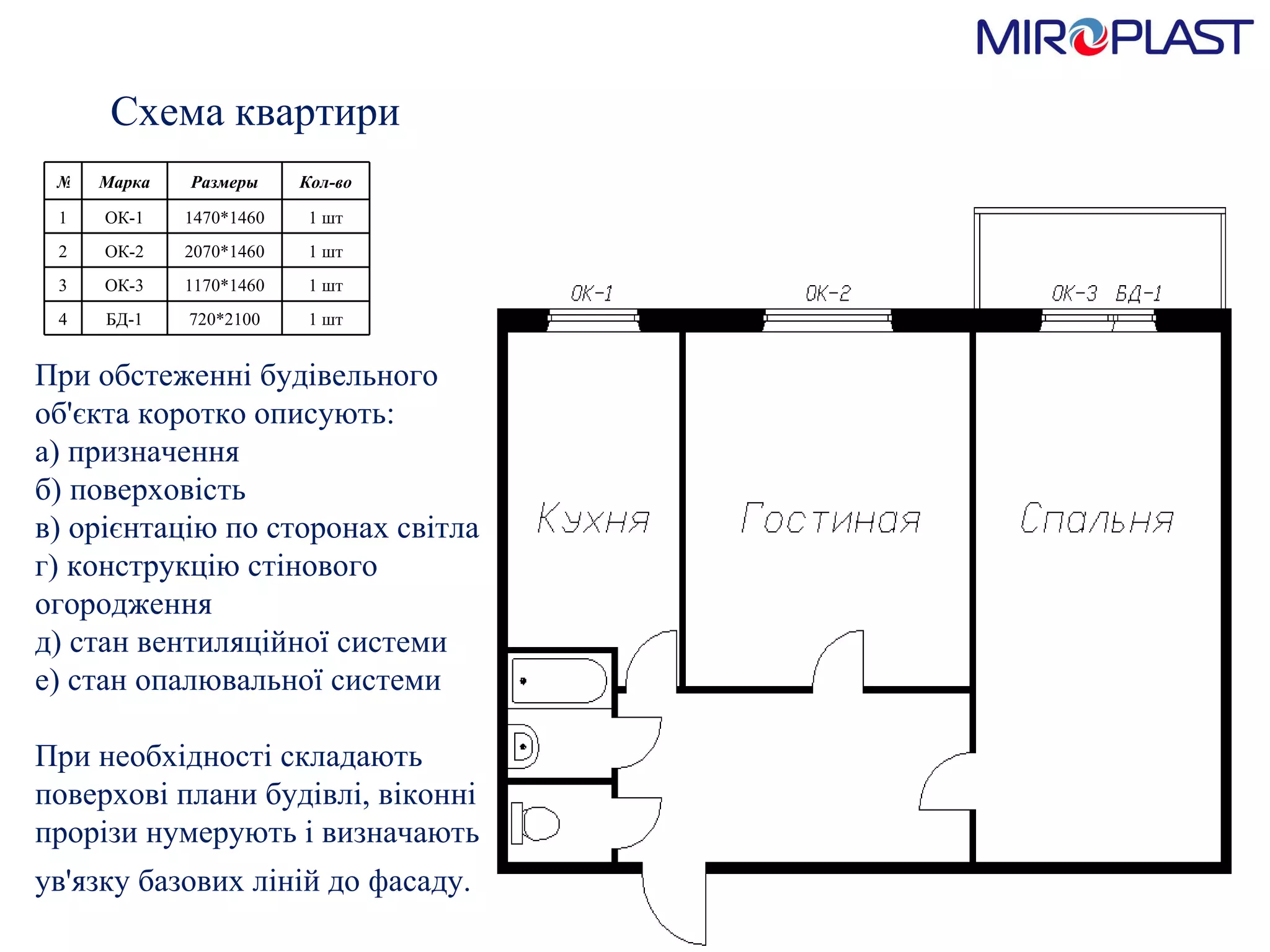

22. Схема квартири При обстеженні будівельного об'єкта коротко описують: а) призначення б) поверховість в) орієнтацію по сторонах світла г) конструкцію стінового огородження д) стан вентиляційної системи е) стан опалювальної системи При необхідності складають поверхові плани будівлі, віконні прорізи нумерують і визначають ув'язку базових ліній до фасаду. № Марка Размеры Кол-во 1 ОК-1 1470*1460 1 шт 2 ОК-2 2070*1460 1 шт 3 ОК-3 1170*1460 1 шт 4 БД-1 720*2100 1 шт

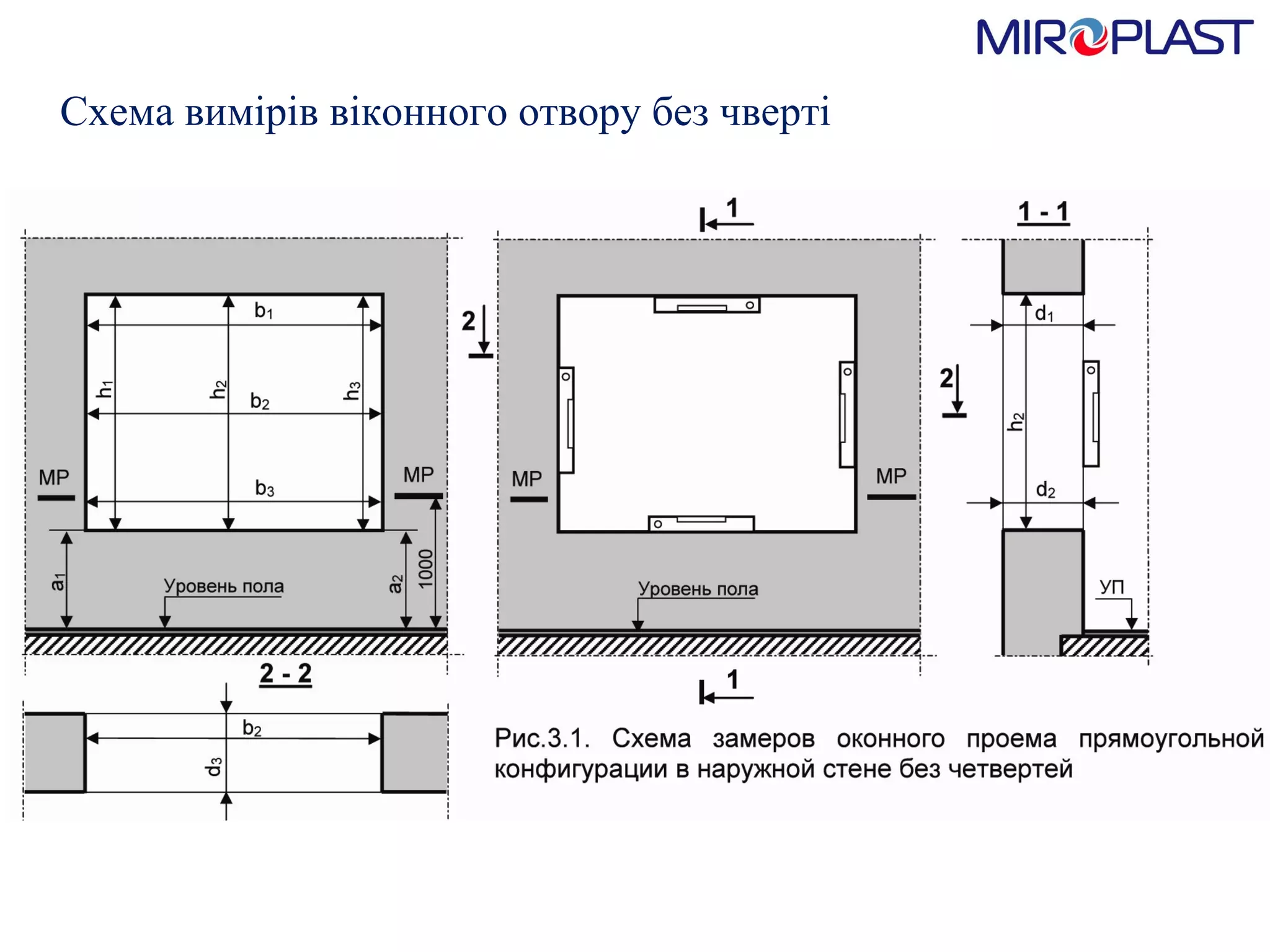

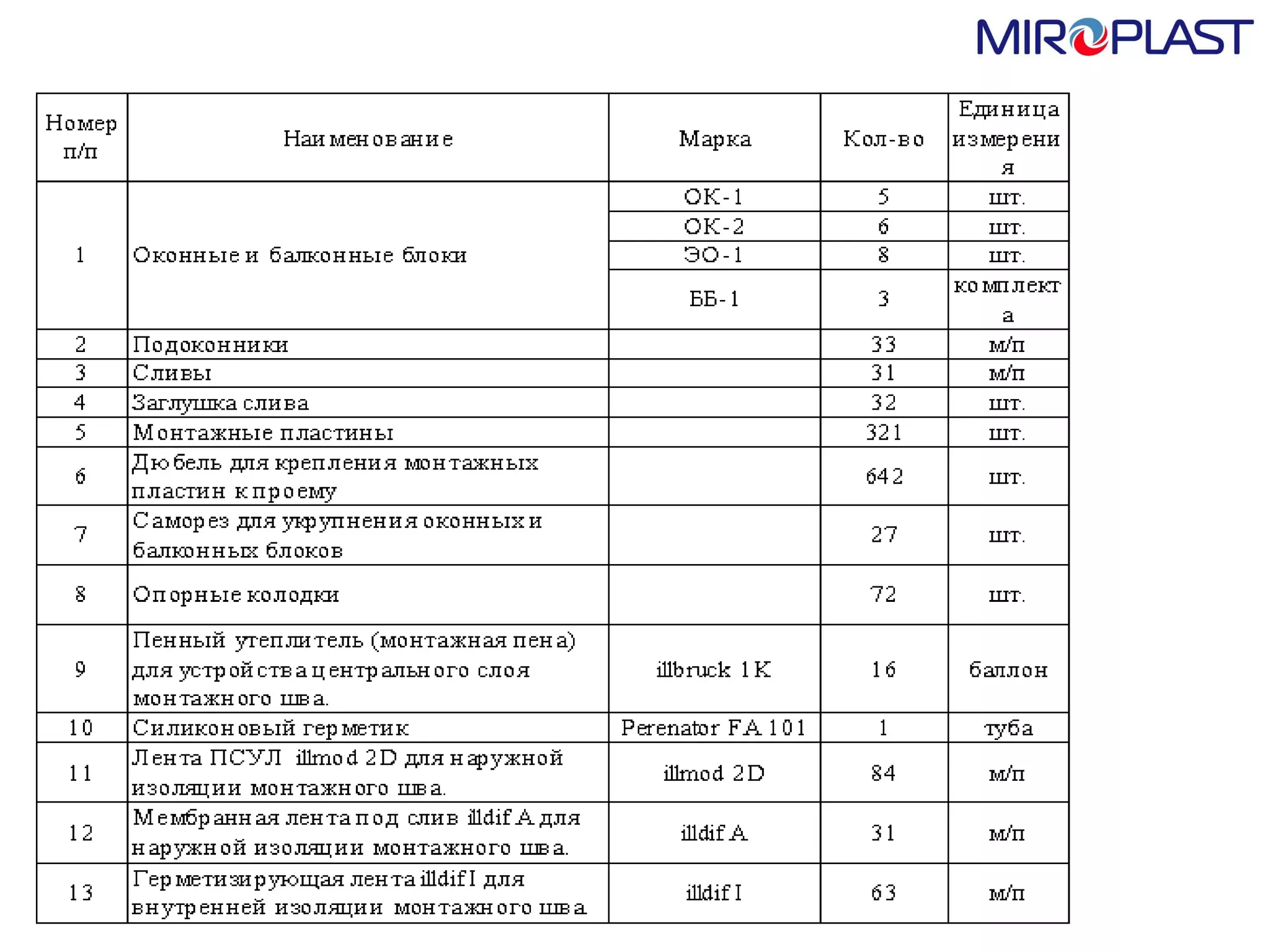

24. Схема вимірів віконного отвору без чверті

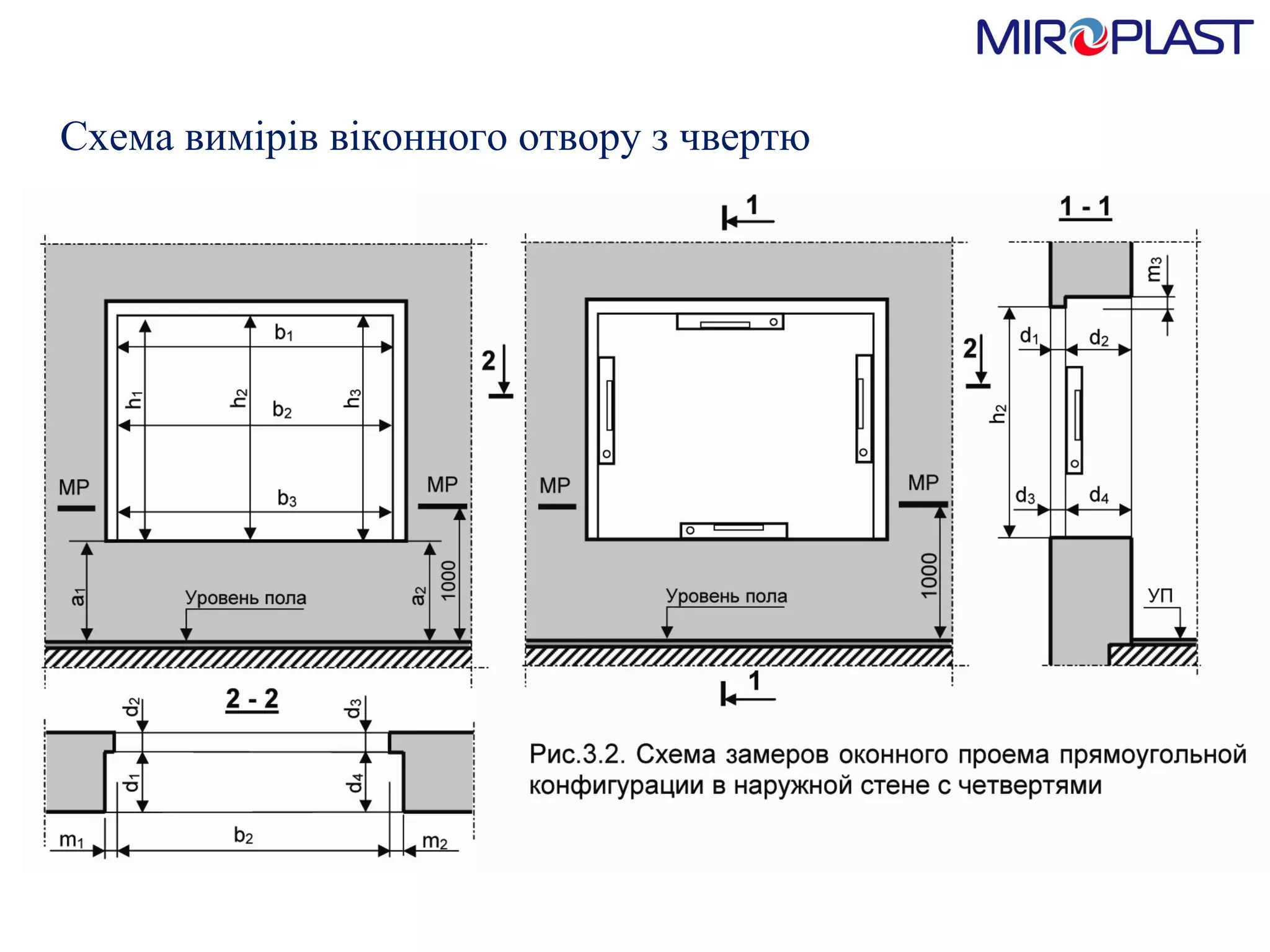

25. Схема вимірів віконного отвору з чвертю

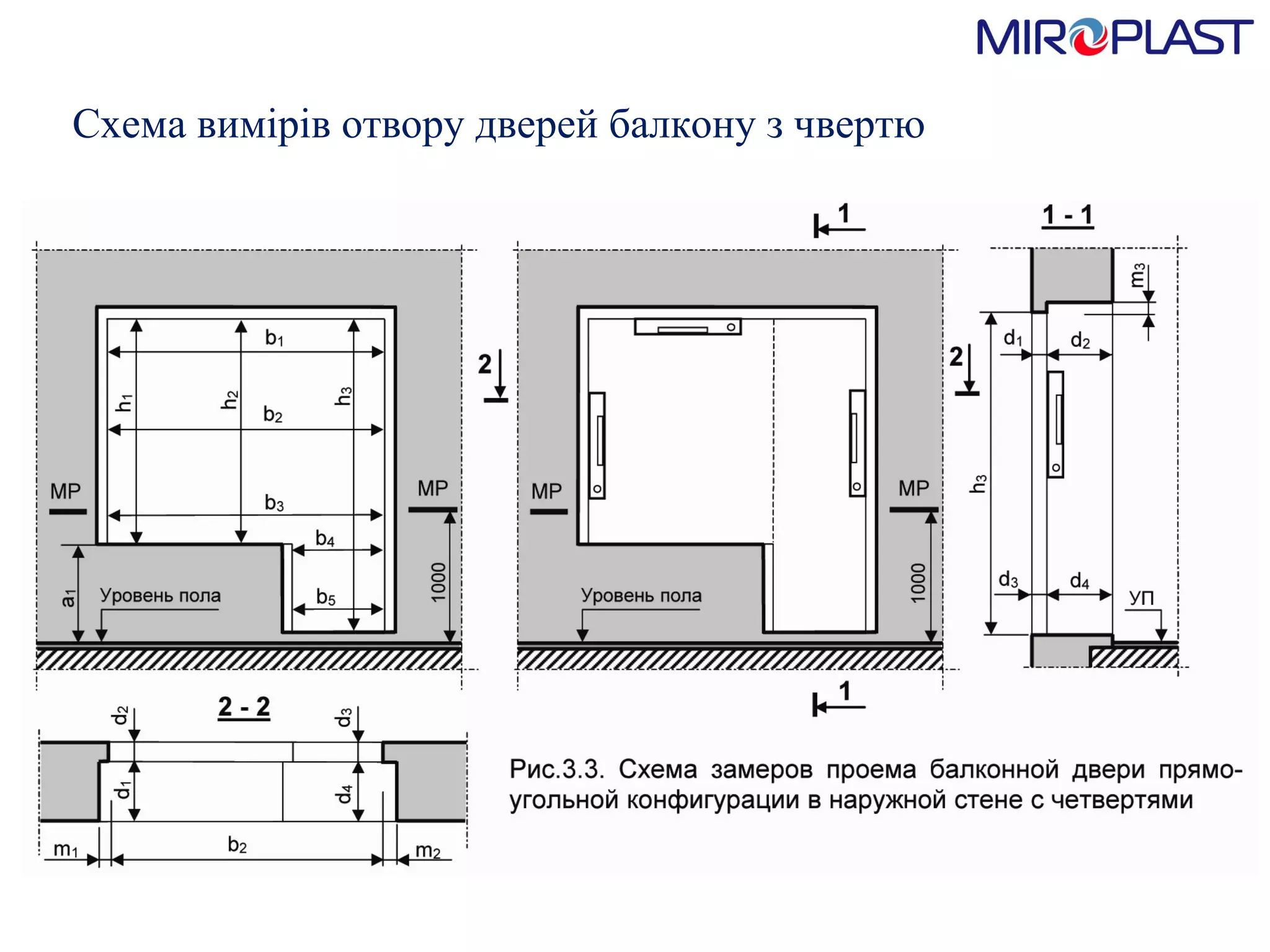

26. Схема вимірів отвору дверей балкону з чвертю

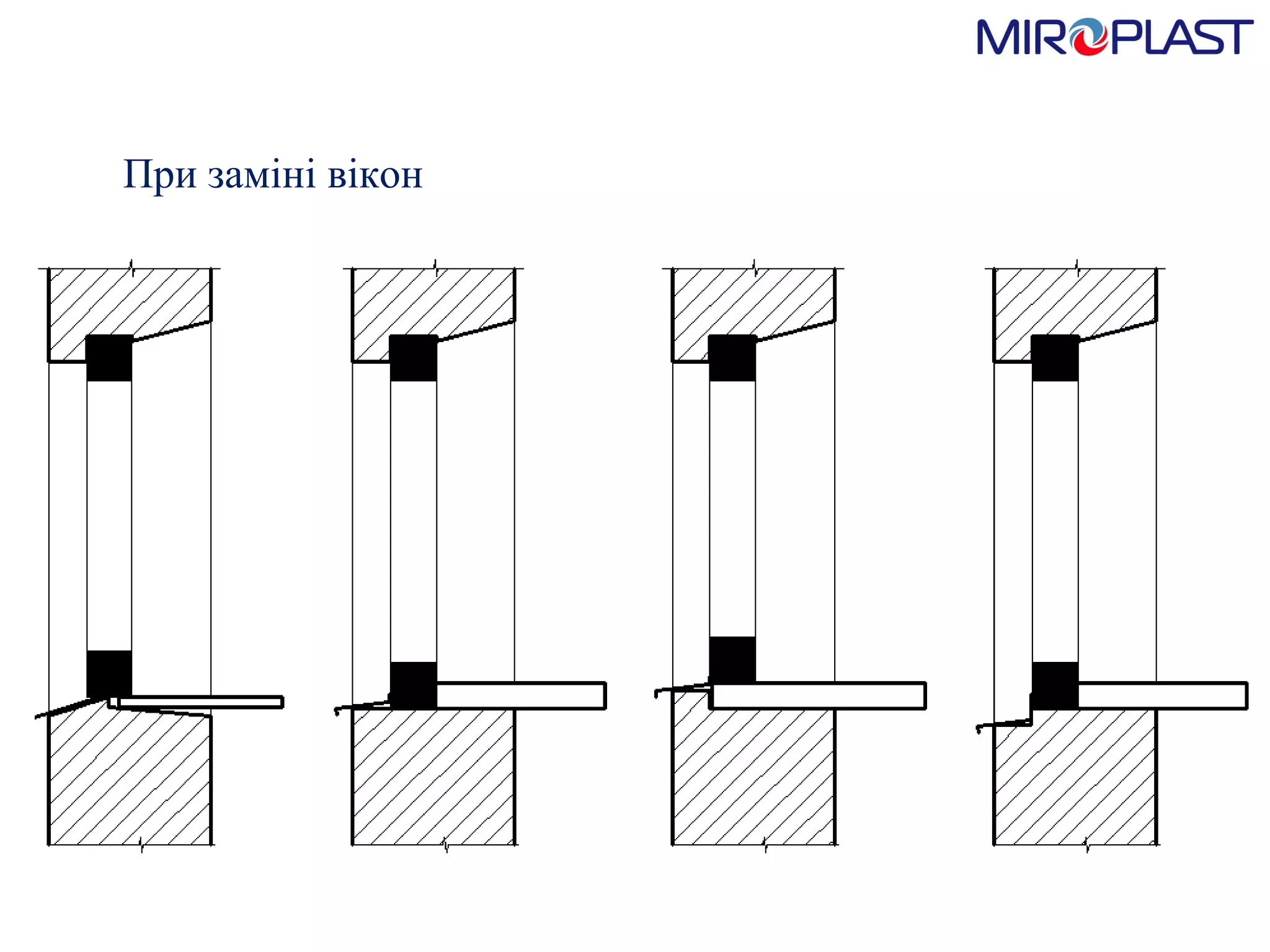

27. При заміні вікон

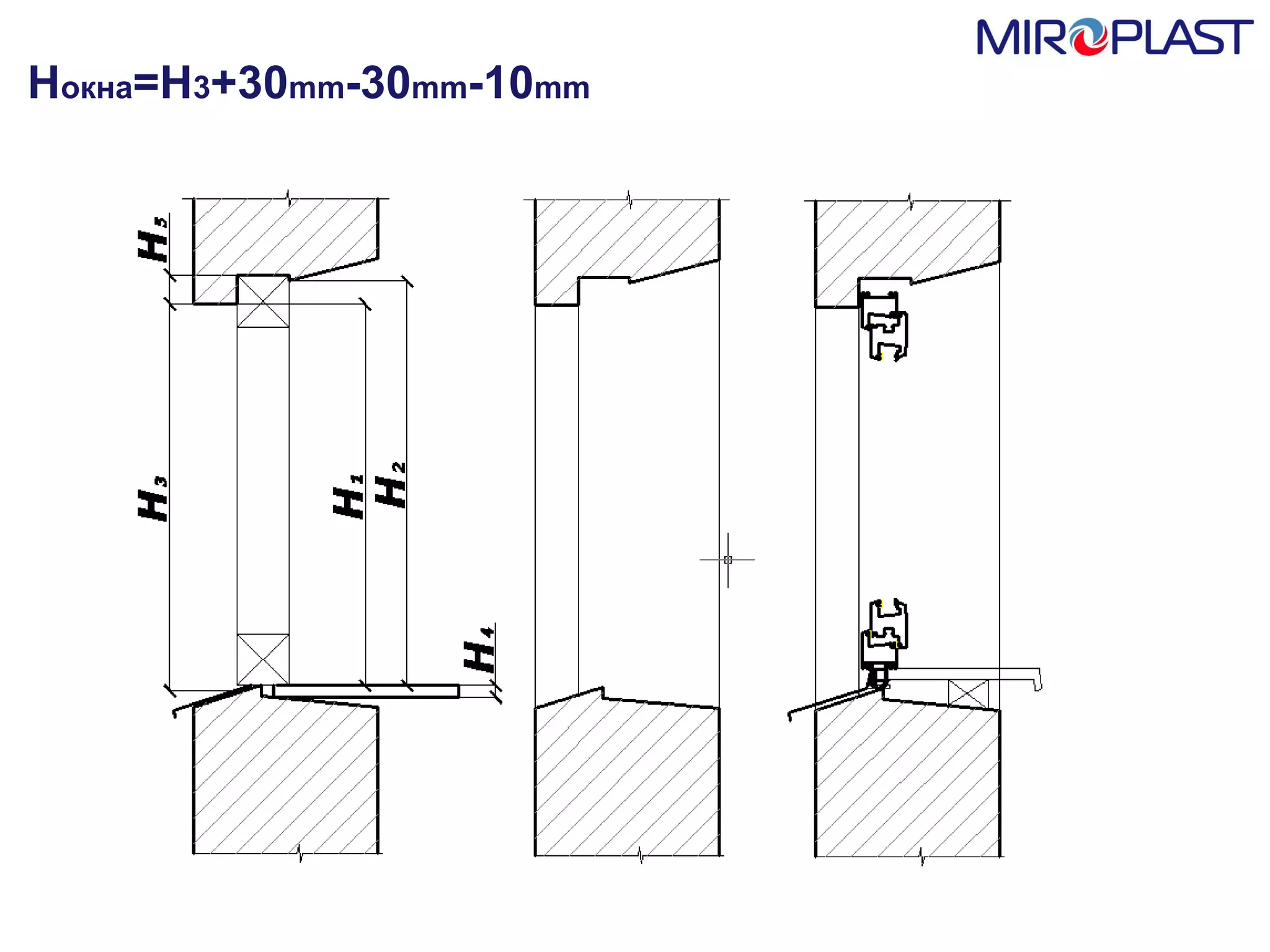

28. Н окна = H 3 +30 mm - 30 mm -10 mm

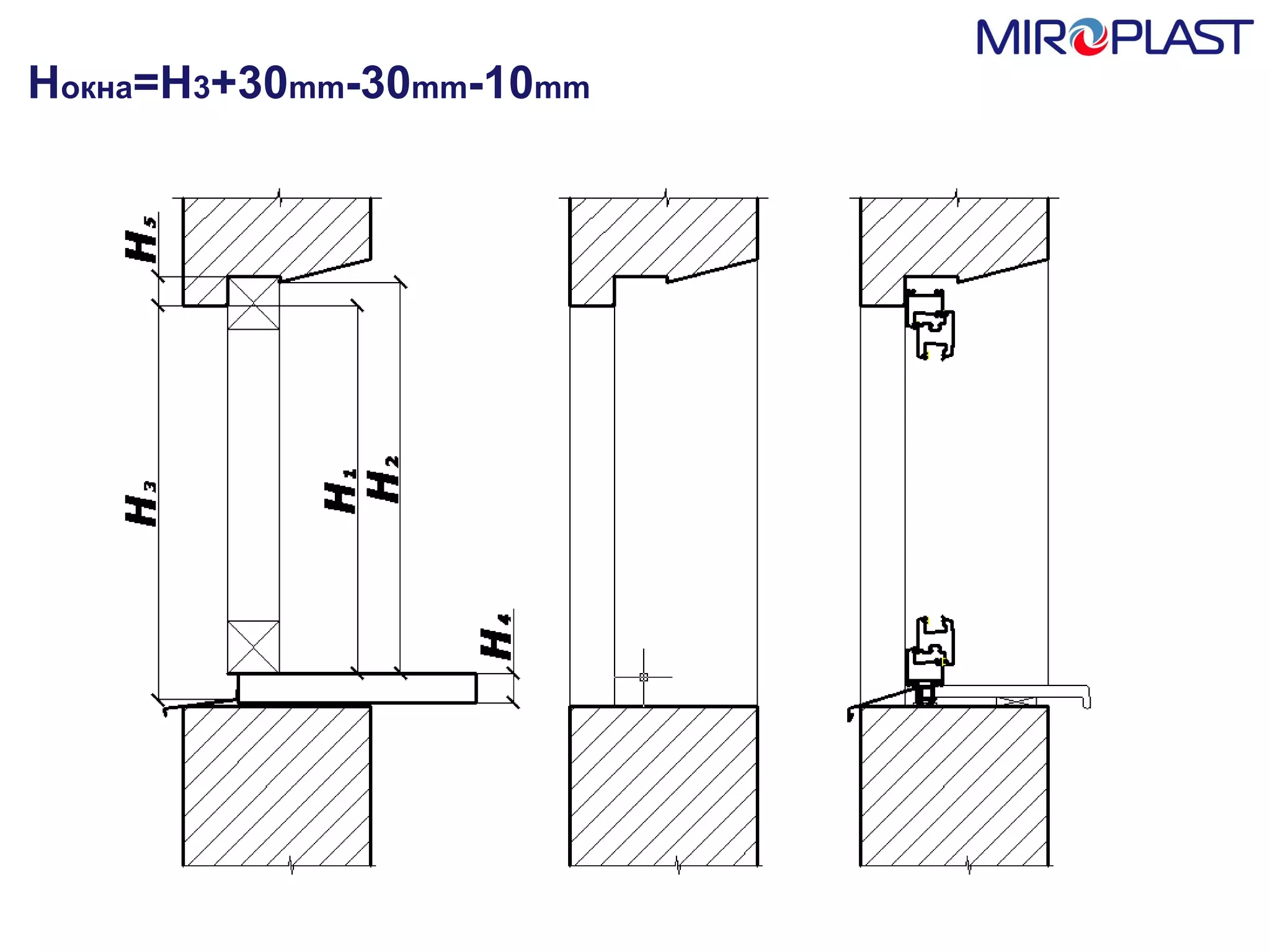

29. Н окна = H 3 +30 mm - 30 mm -10 mm

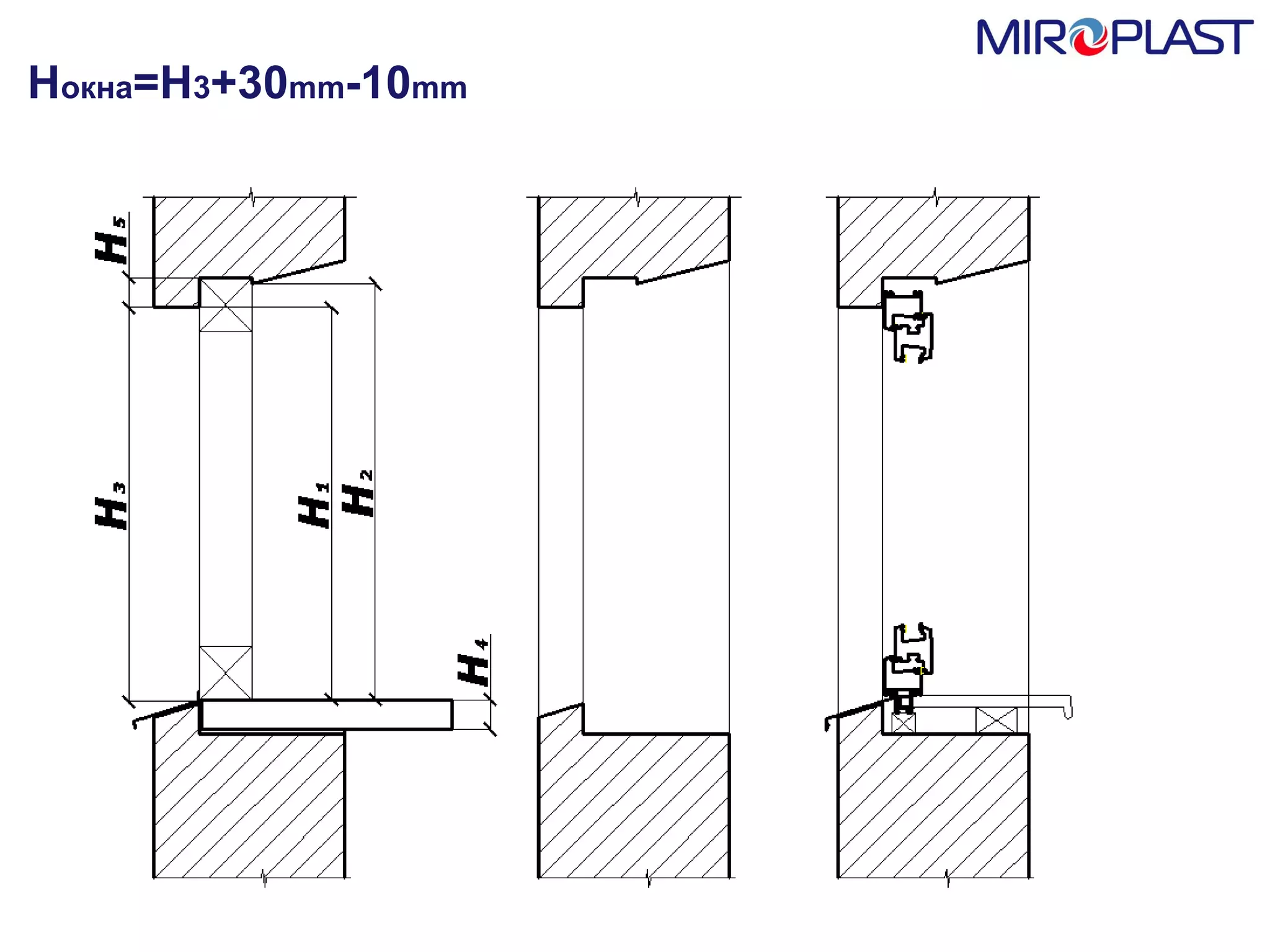

30. Н окна = H 3 +30 mm -10 mm

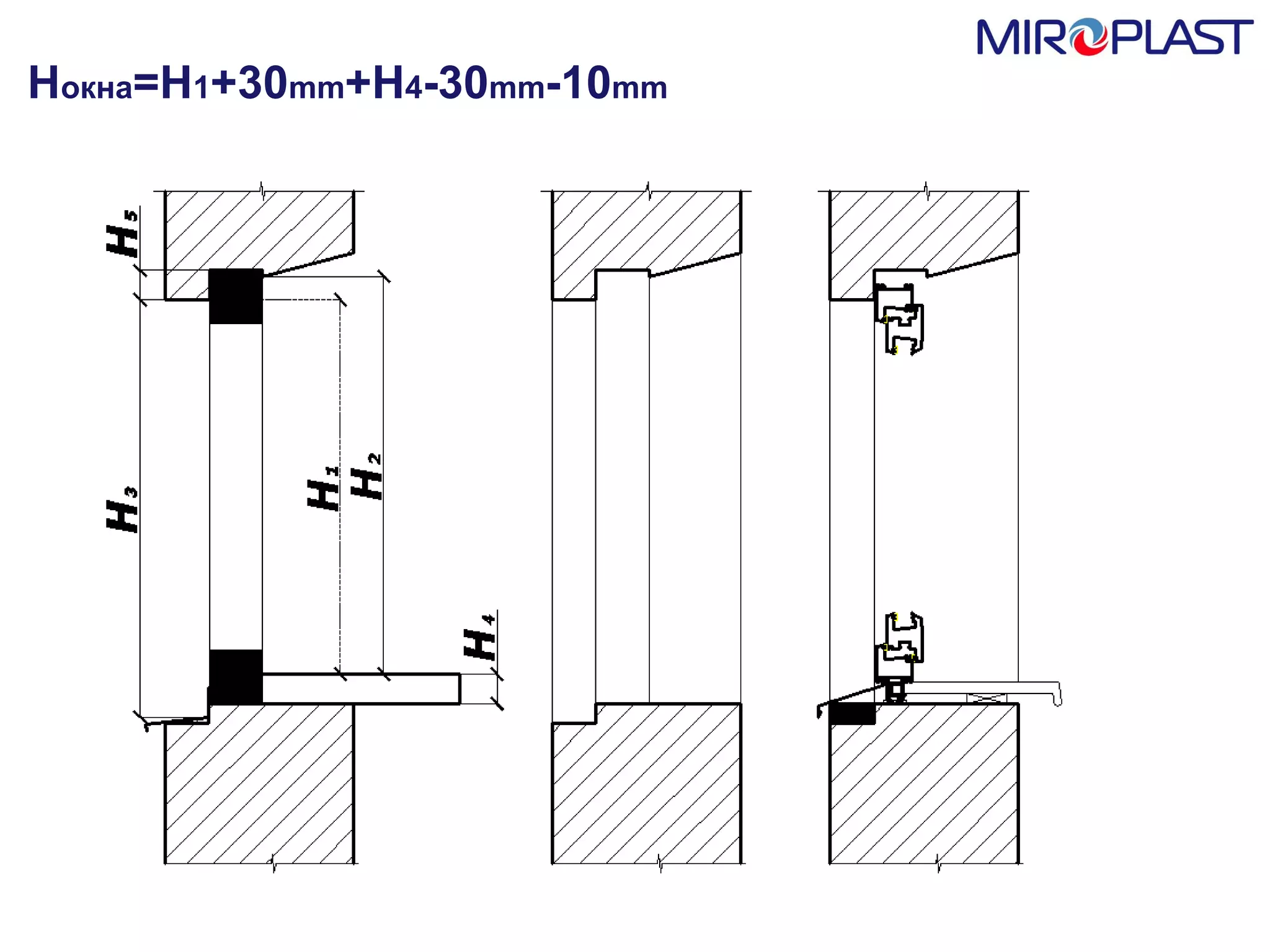

31. Н окна = H 1 +30 mm +H 4 - 30 mm -10 mm

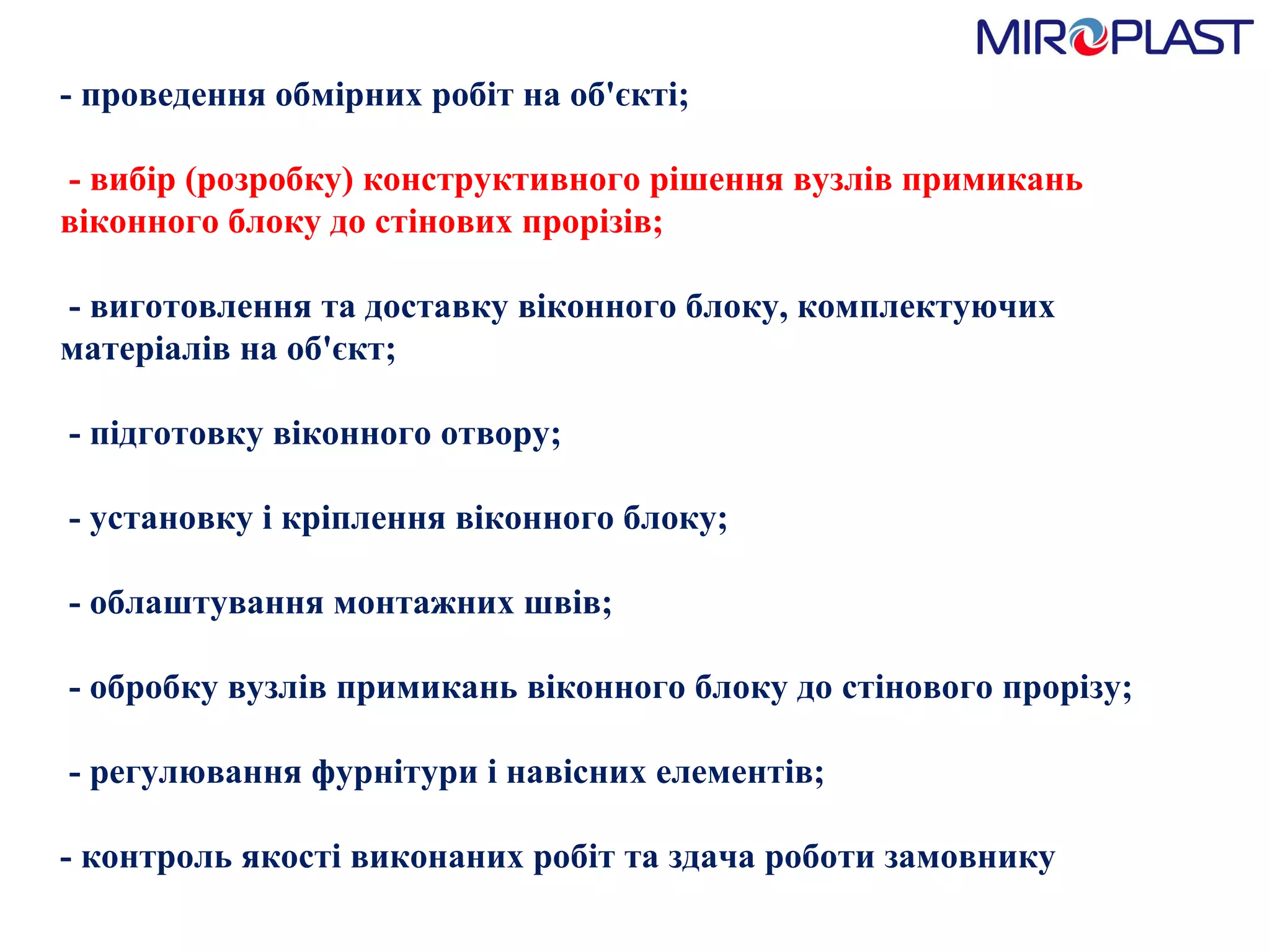

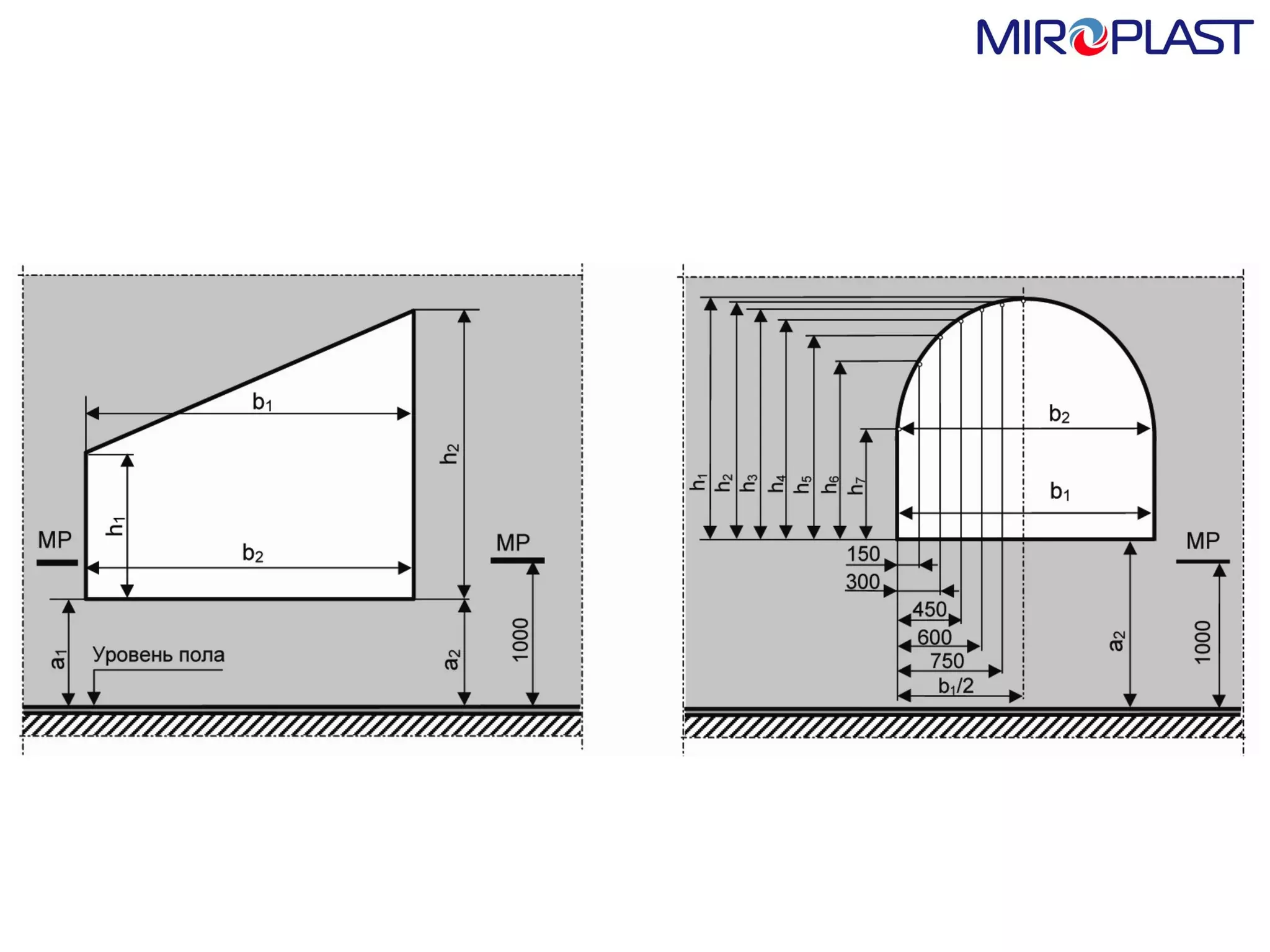

35. - проведення обмірних робіт на об'єкті; - вибір (розробку) конструктивного рішення вузлів примикань віконного блоку до стінових прорізів; - виготовлення та доставку віконного блоку, комплектуючих матеріалів на об'єкт; - підготовку віконного отвору; - установку і кріплення віконного блоку; - облаштування монтажних швів; - обробку вузлів примикань віконного блоку до стінового прорізу; - регулювання фурнітури і навісних елементів; - контроль якості виконаних робіт та здача роботи замовнику

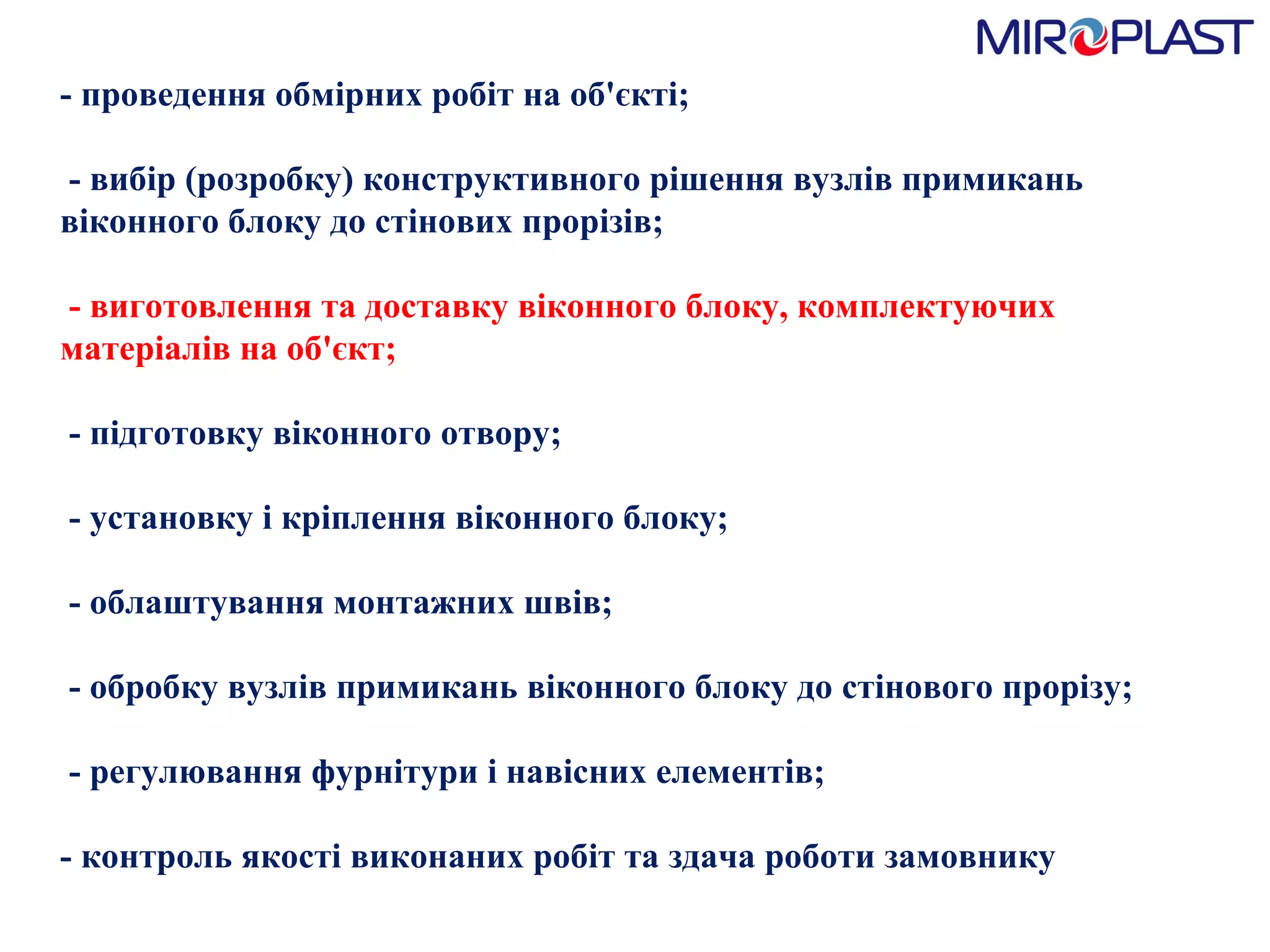

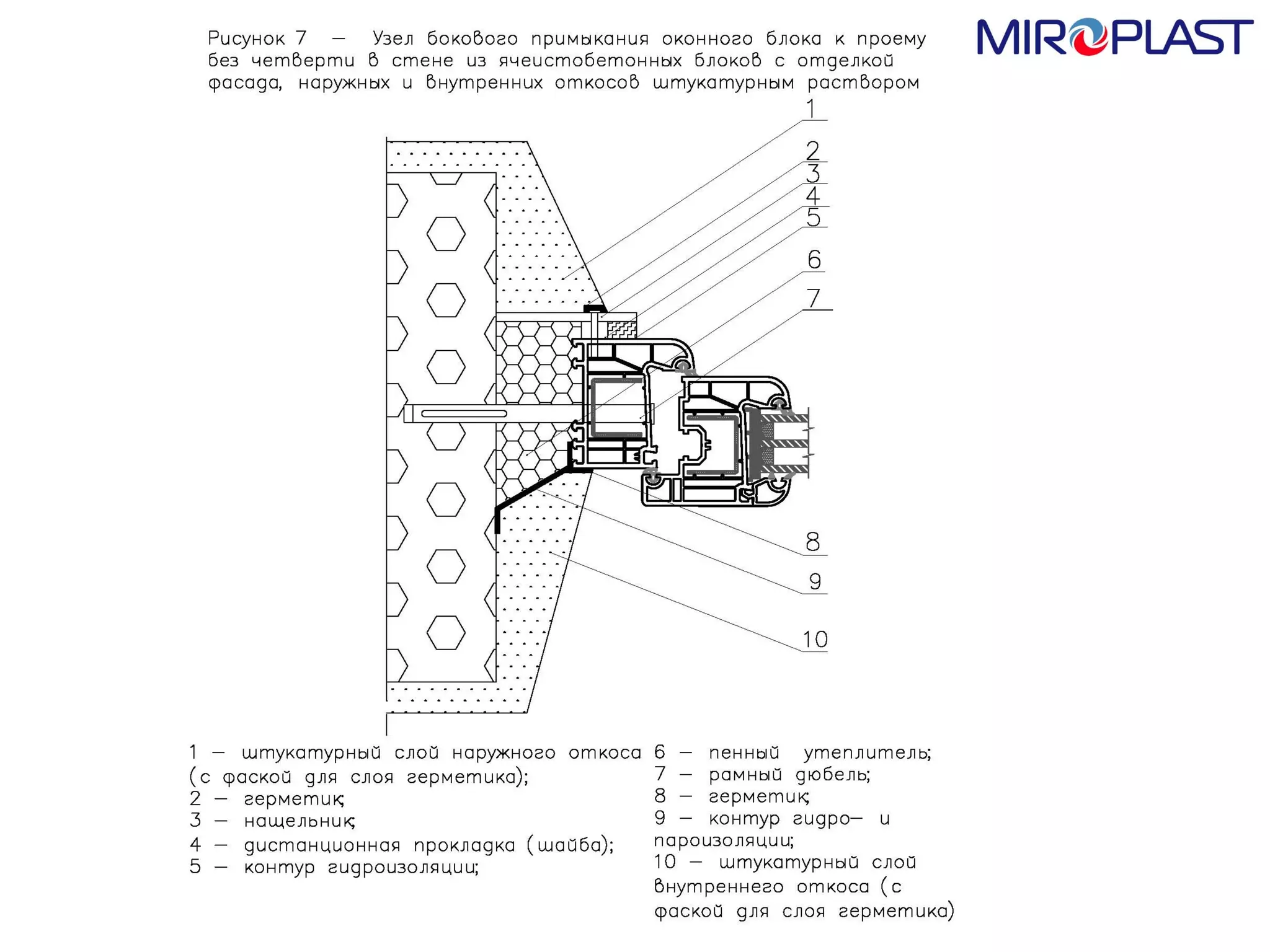

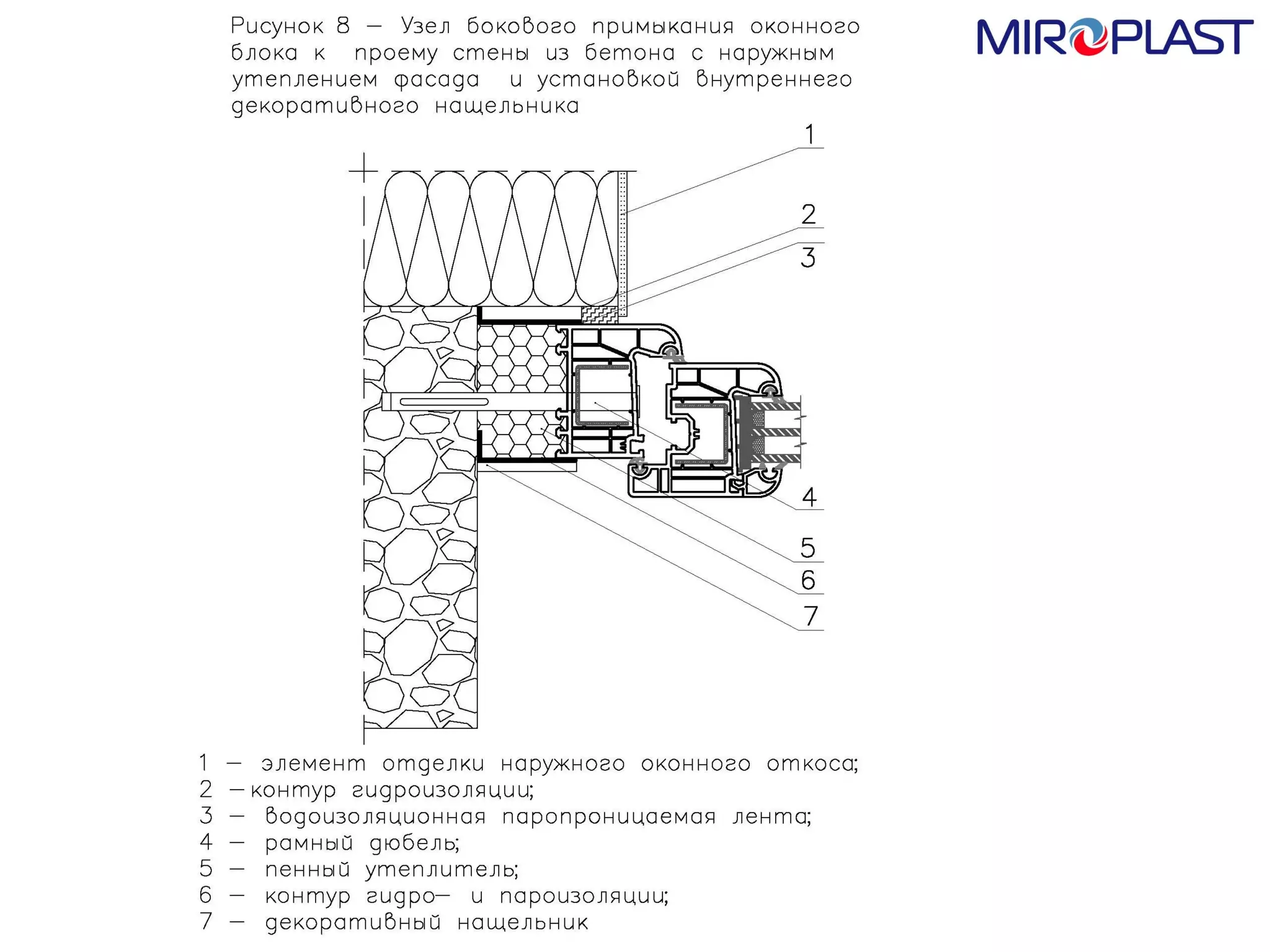

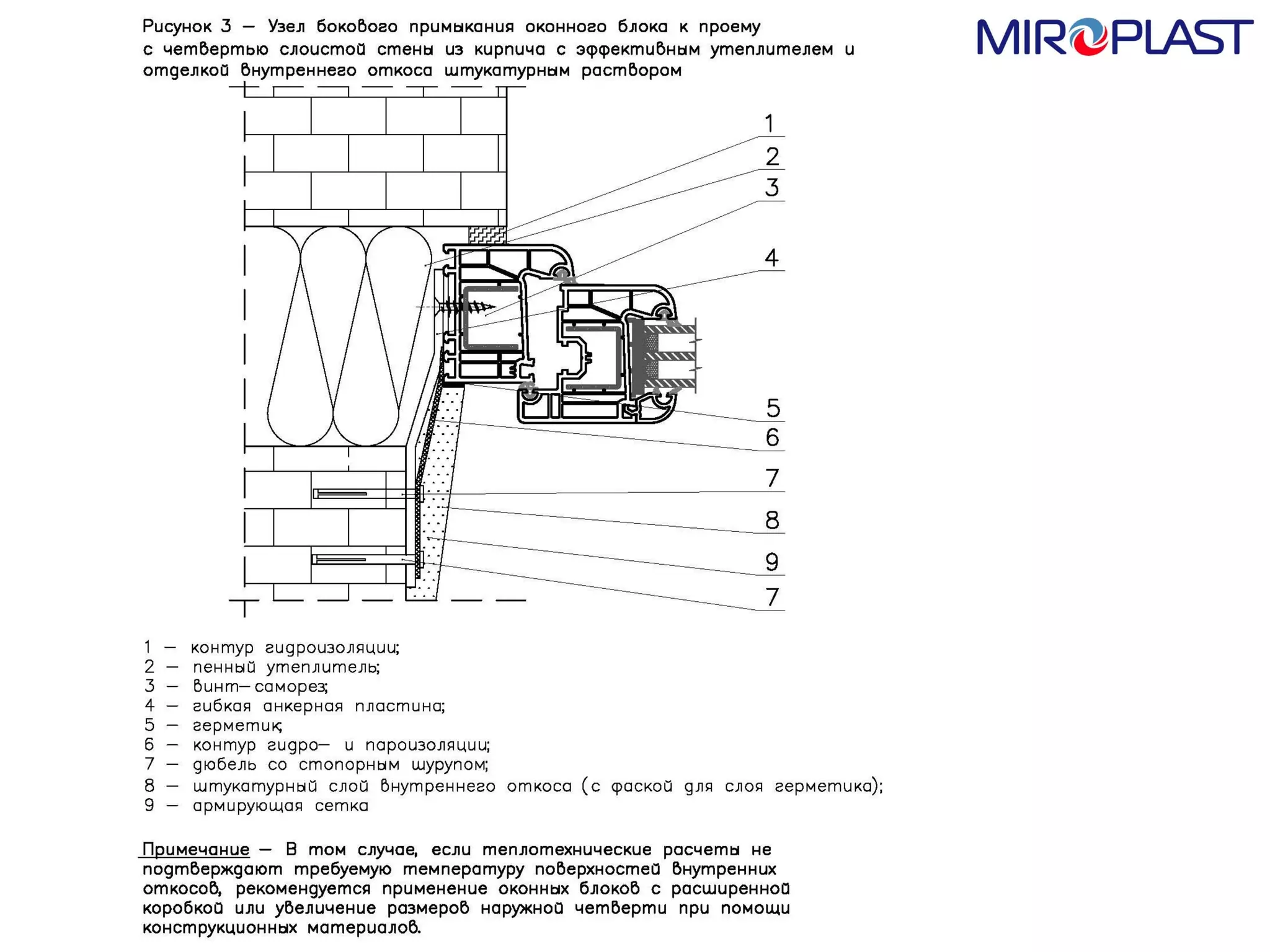

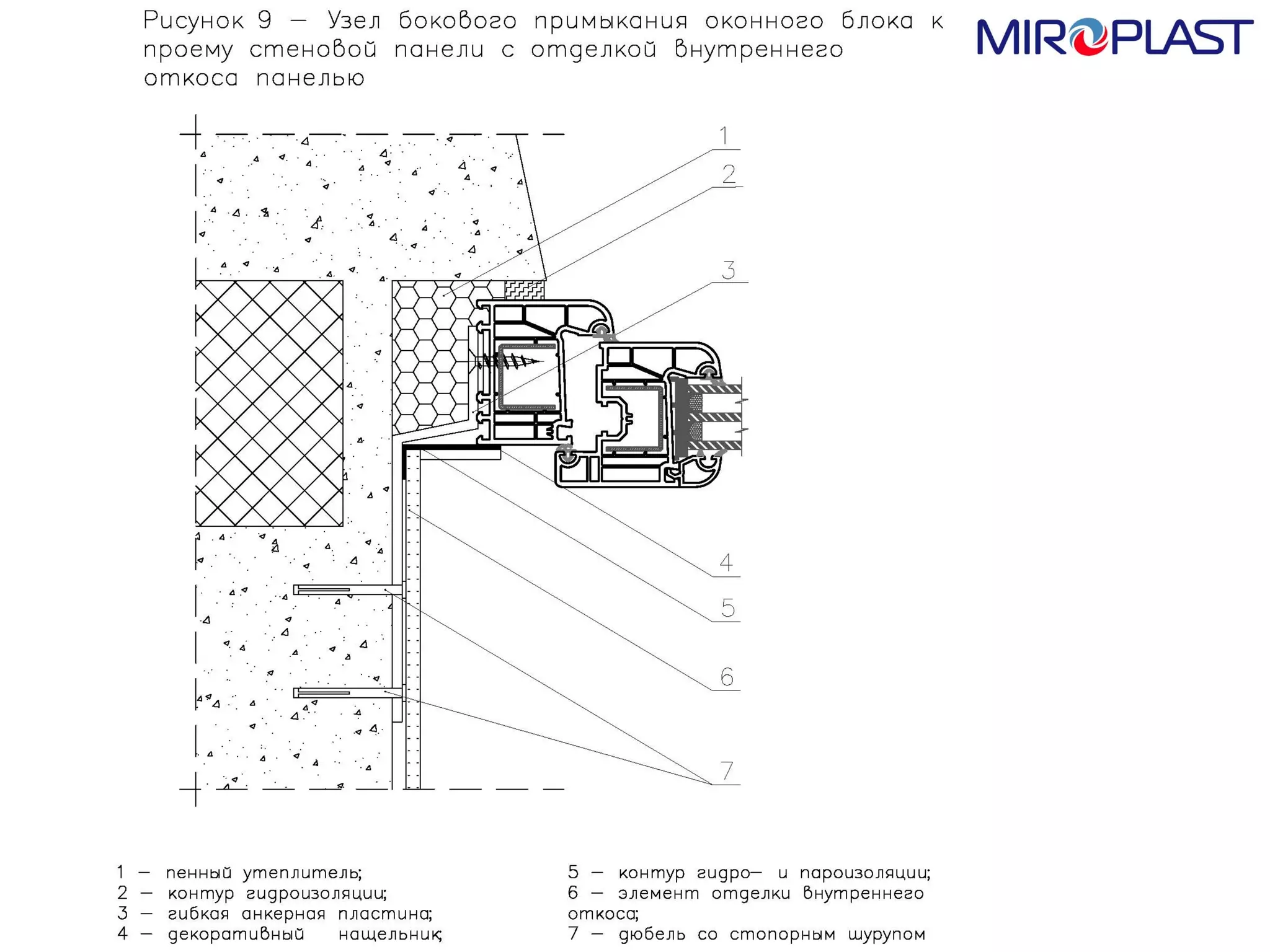

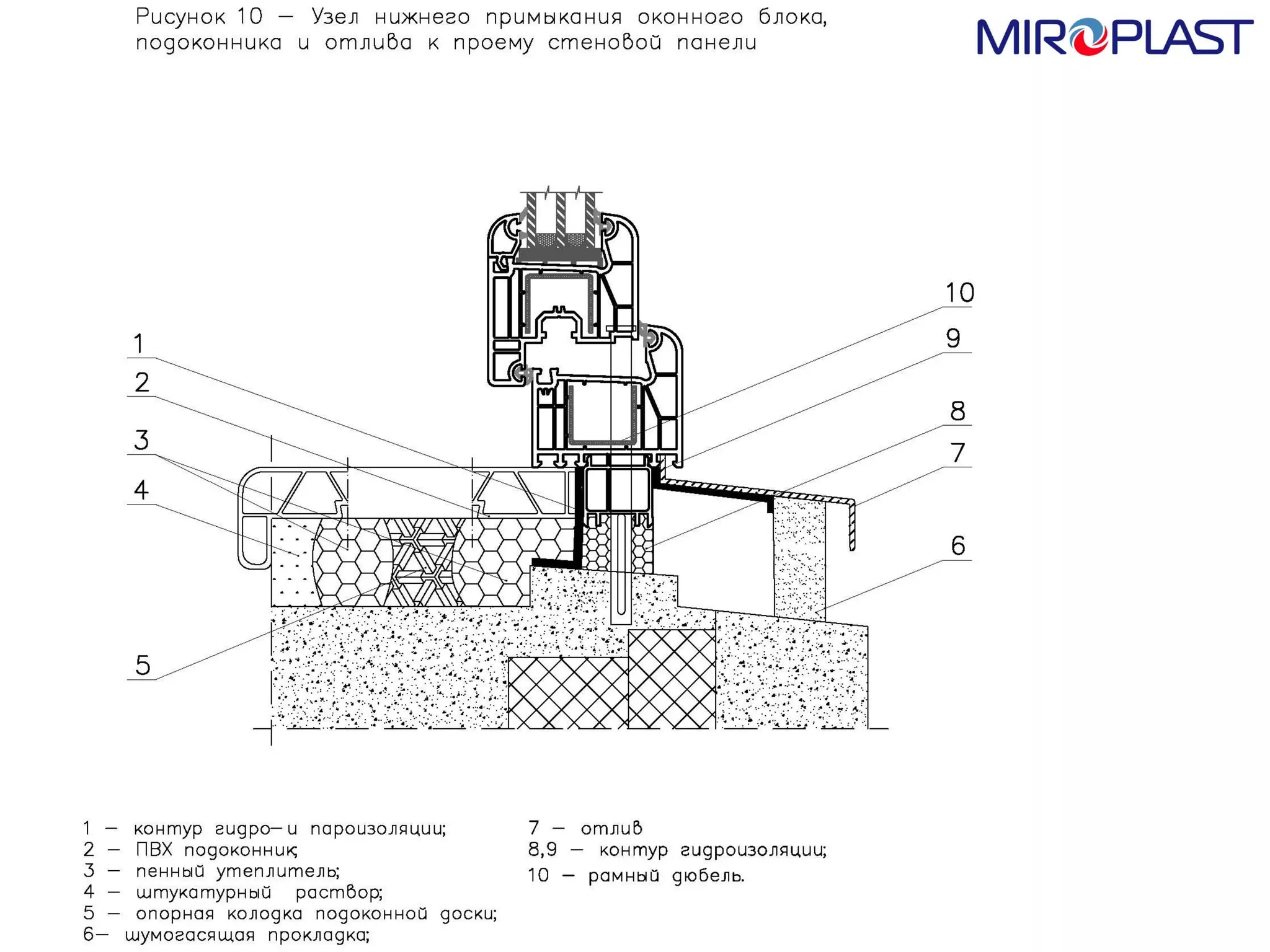

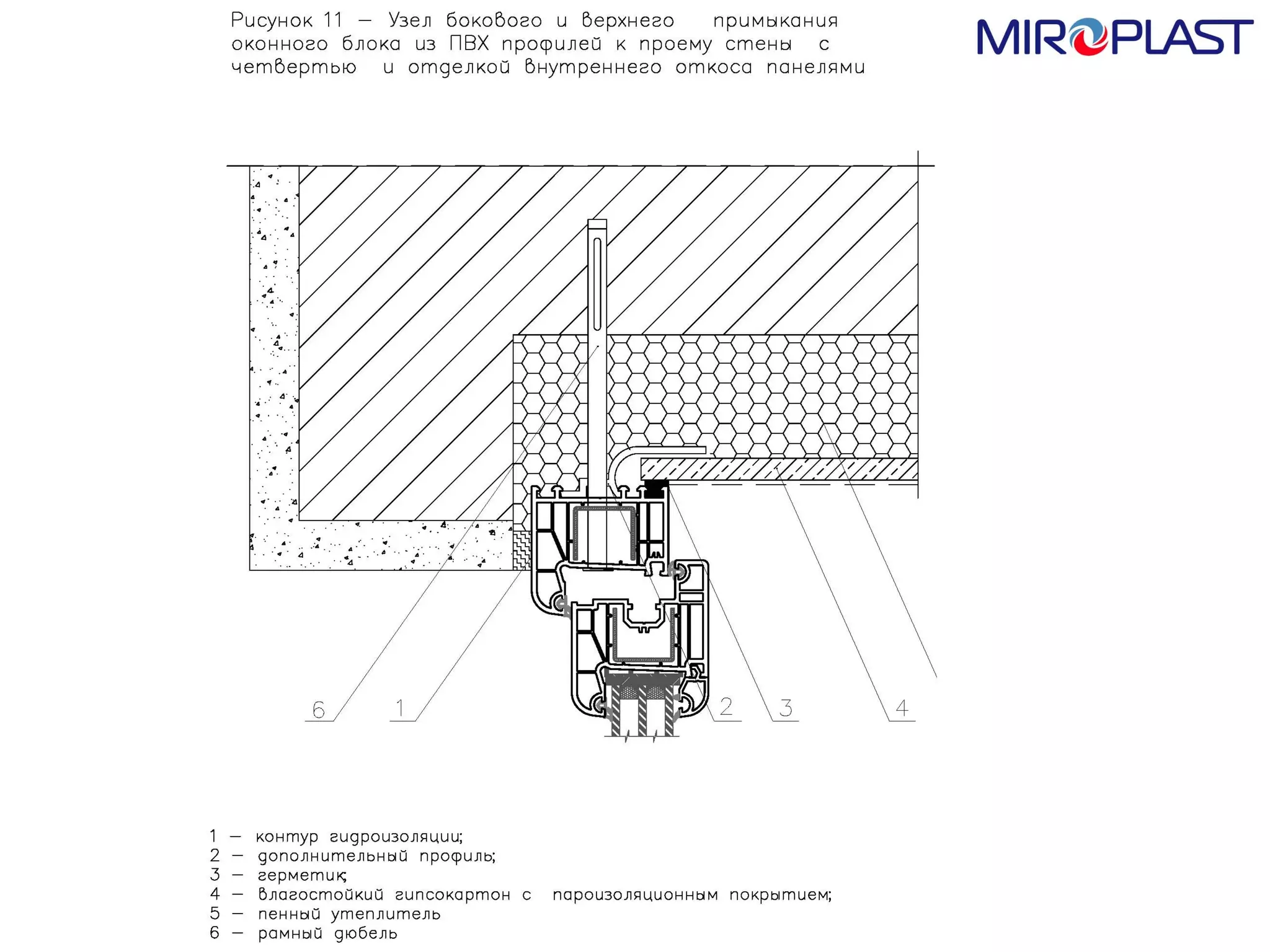

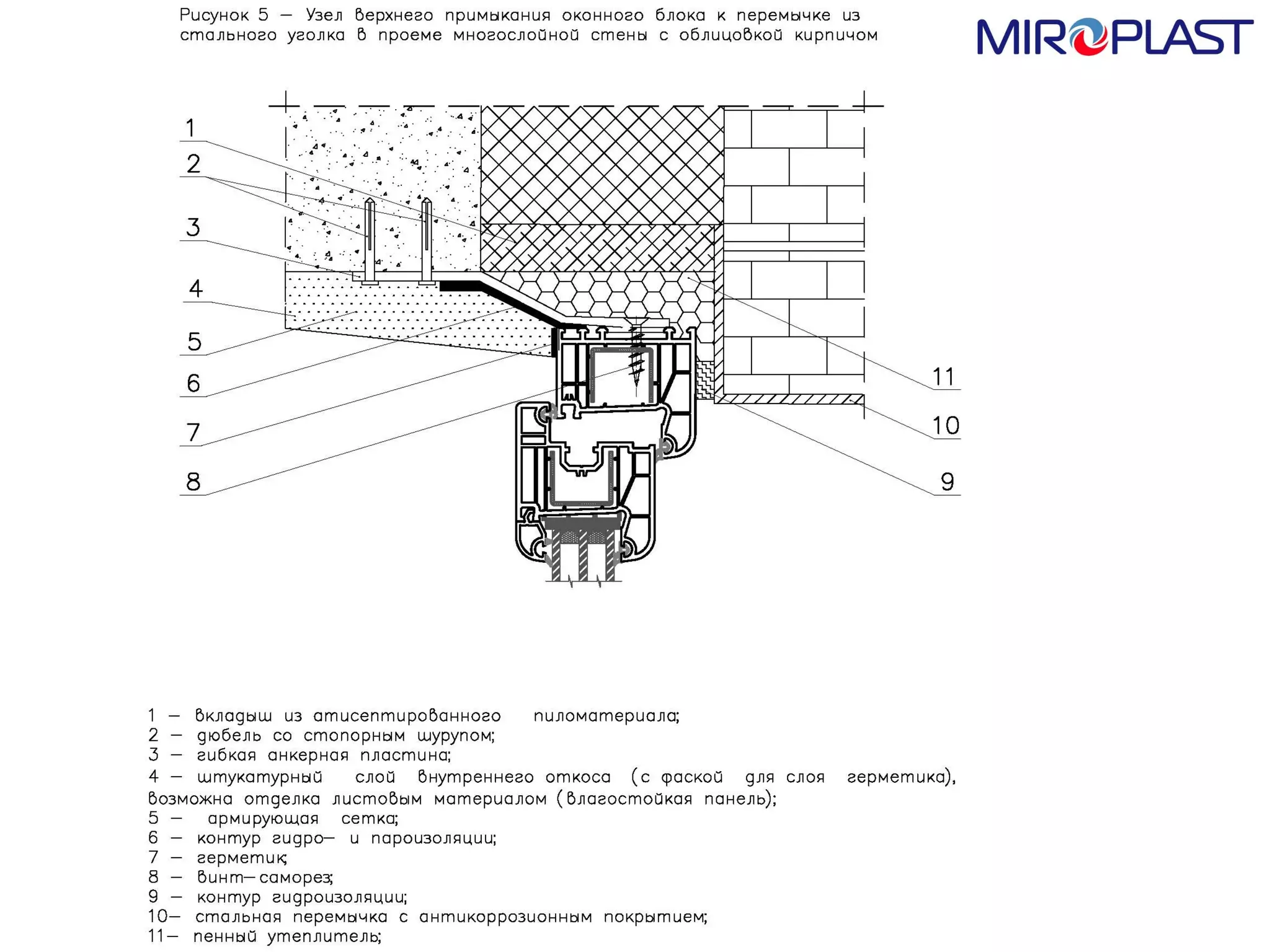

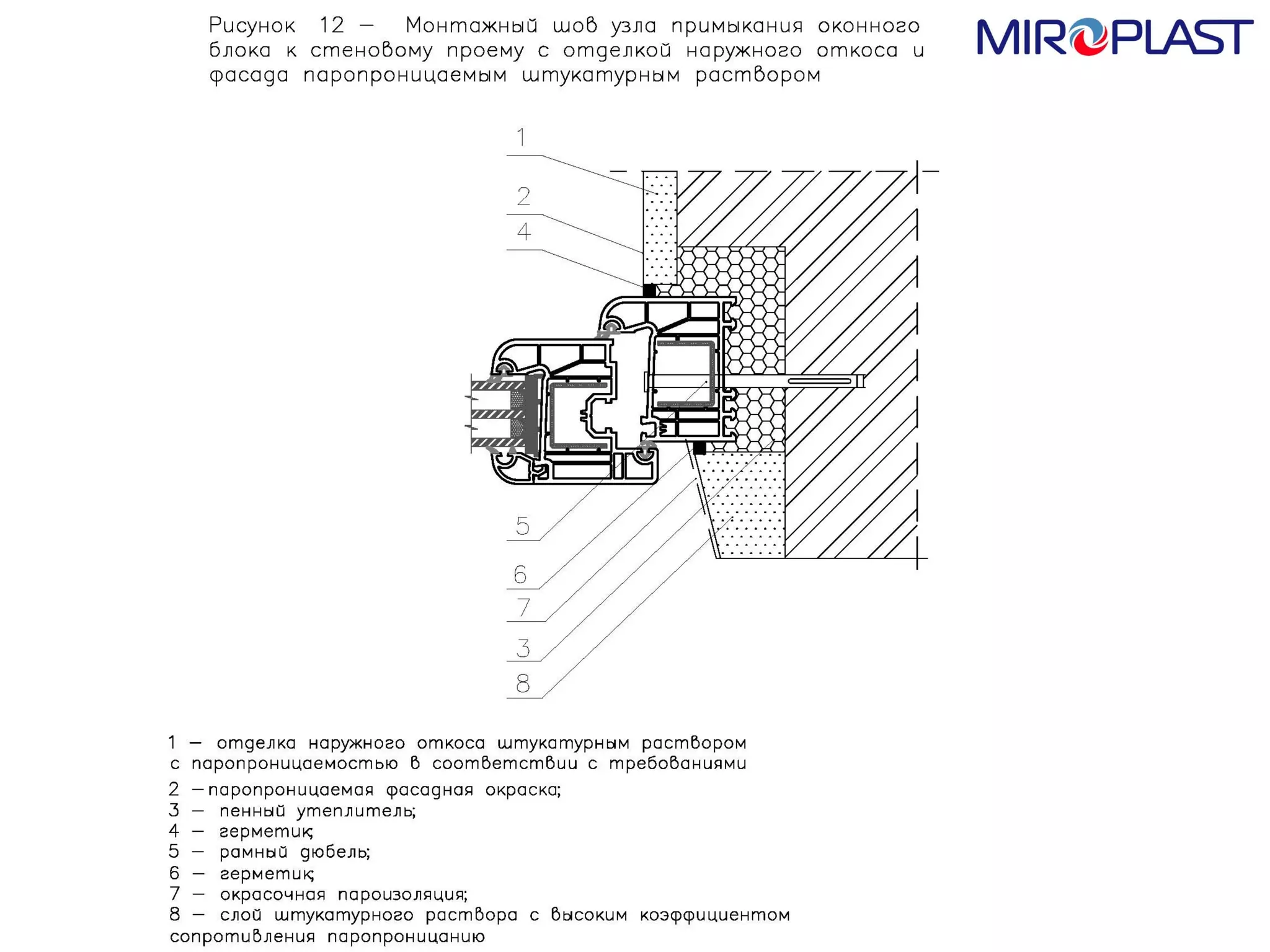

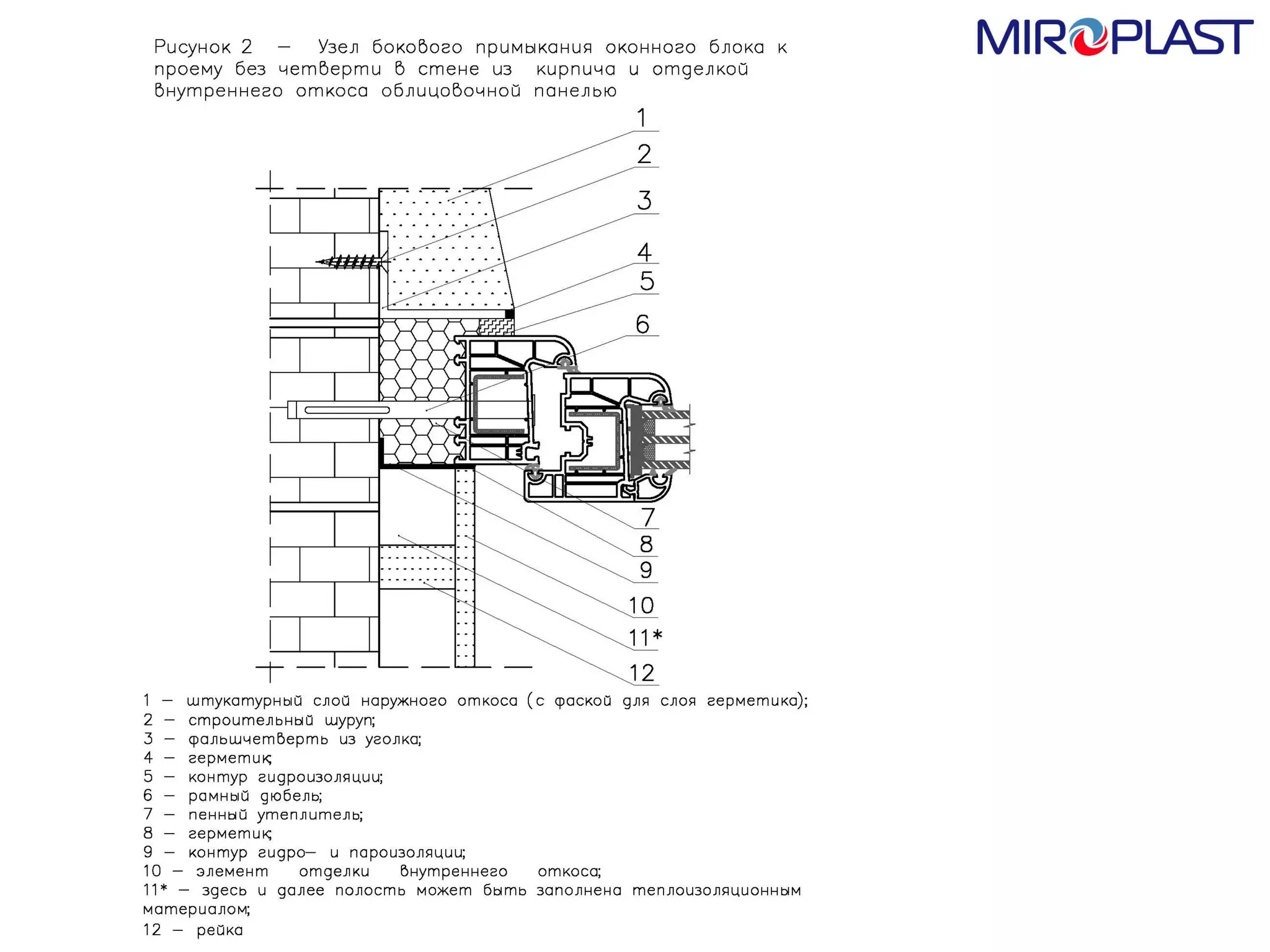

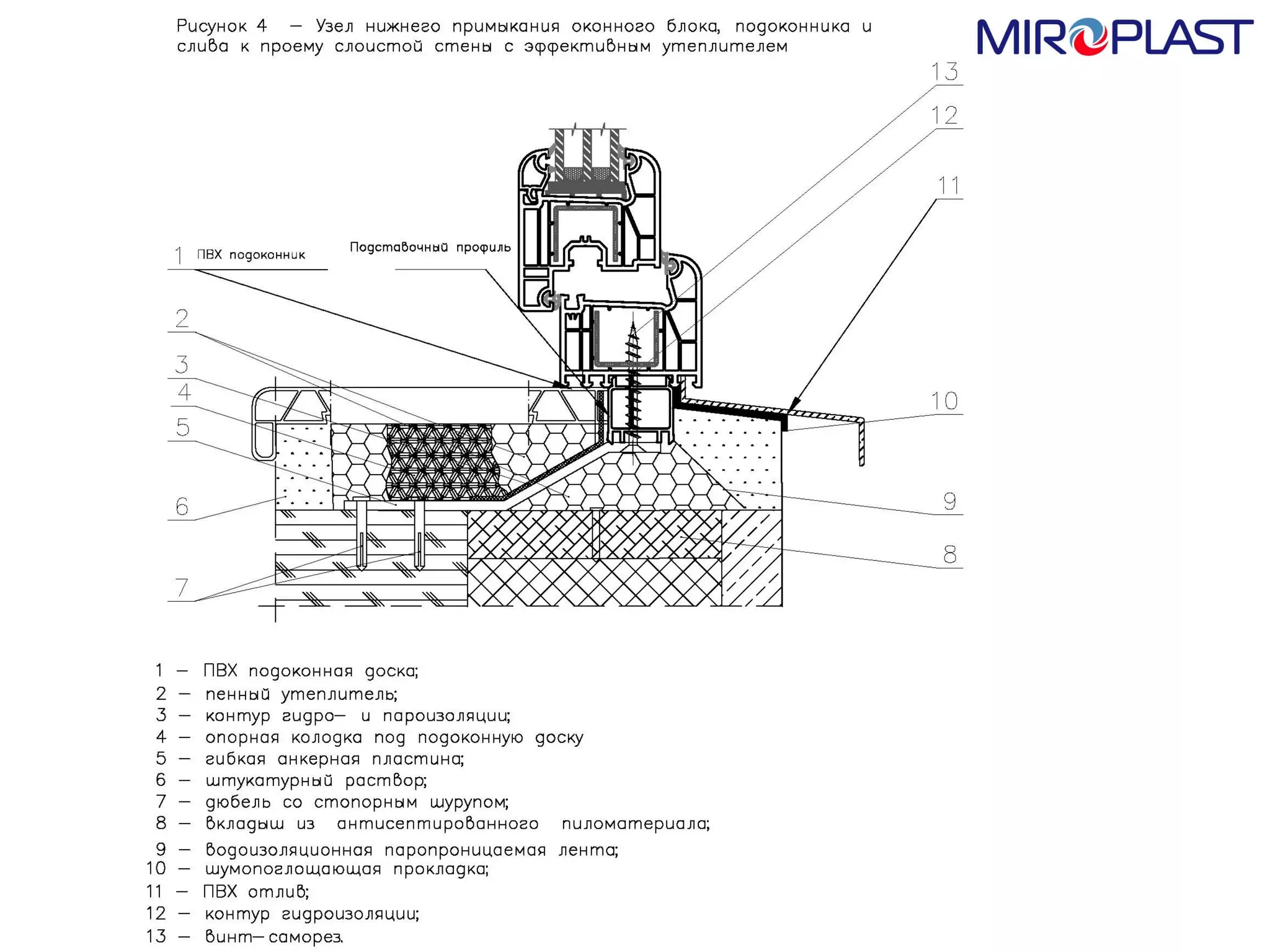

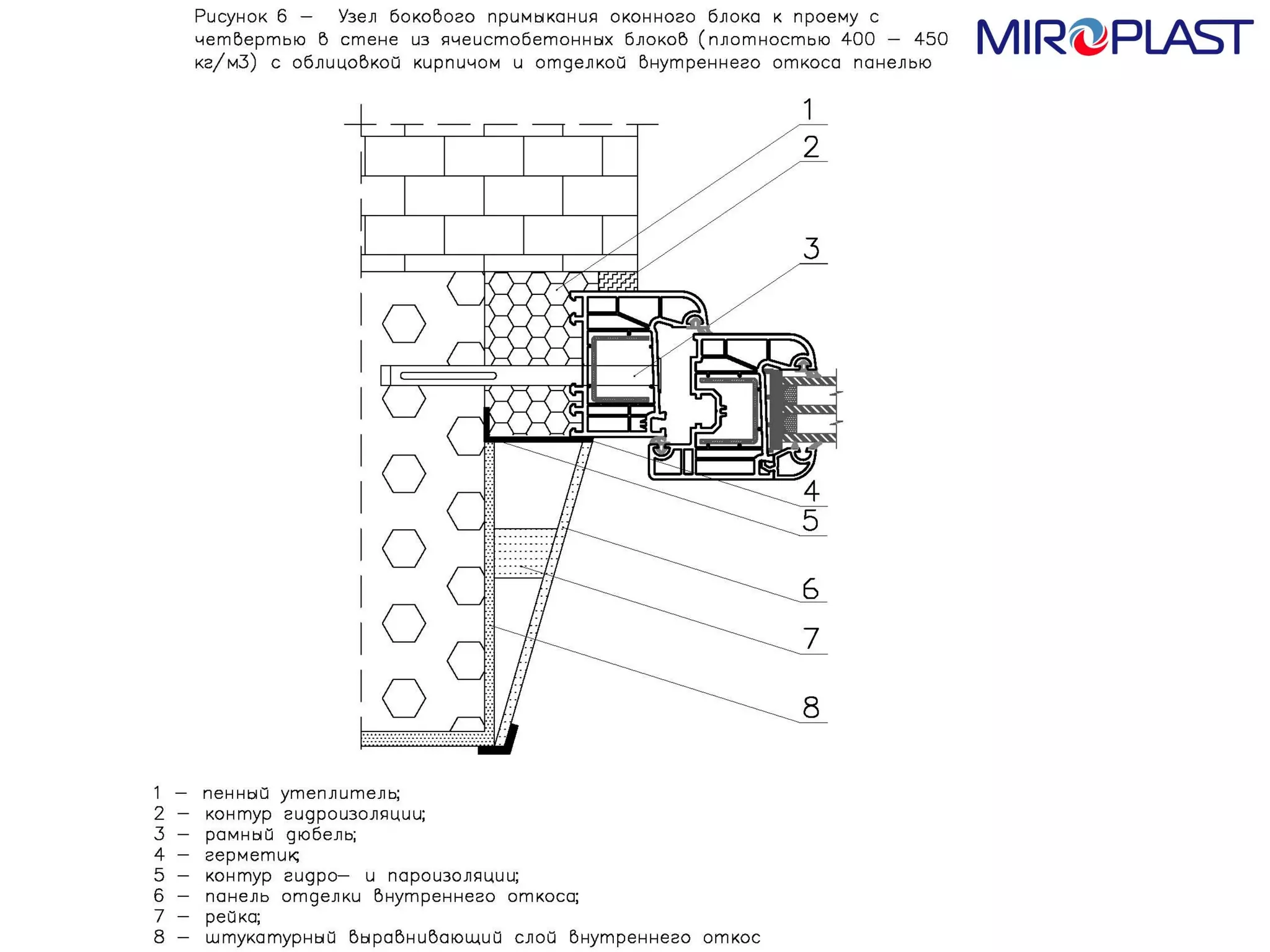

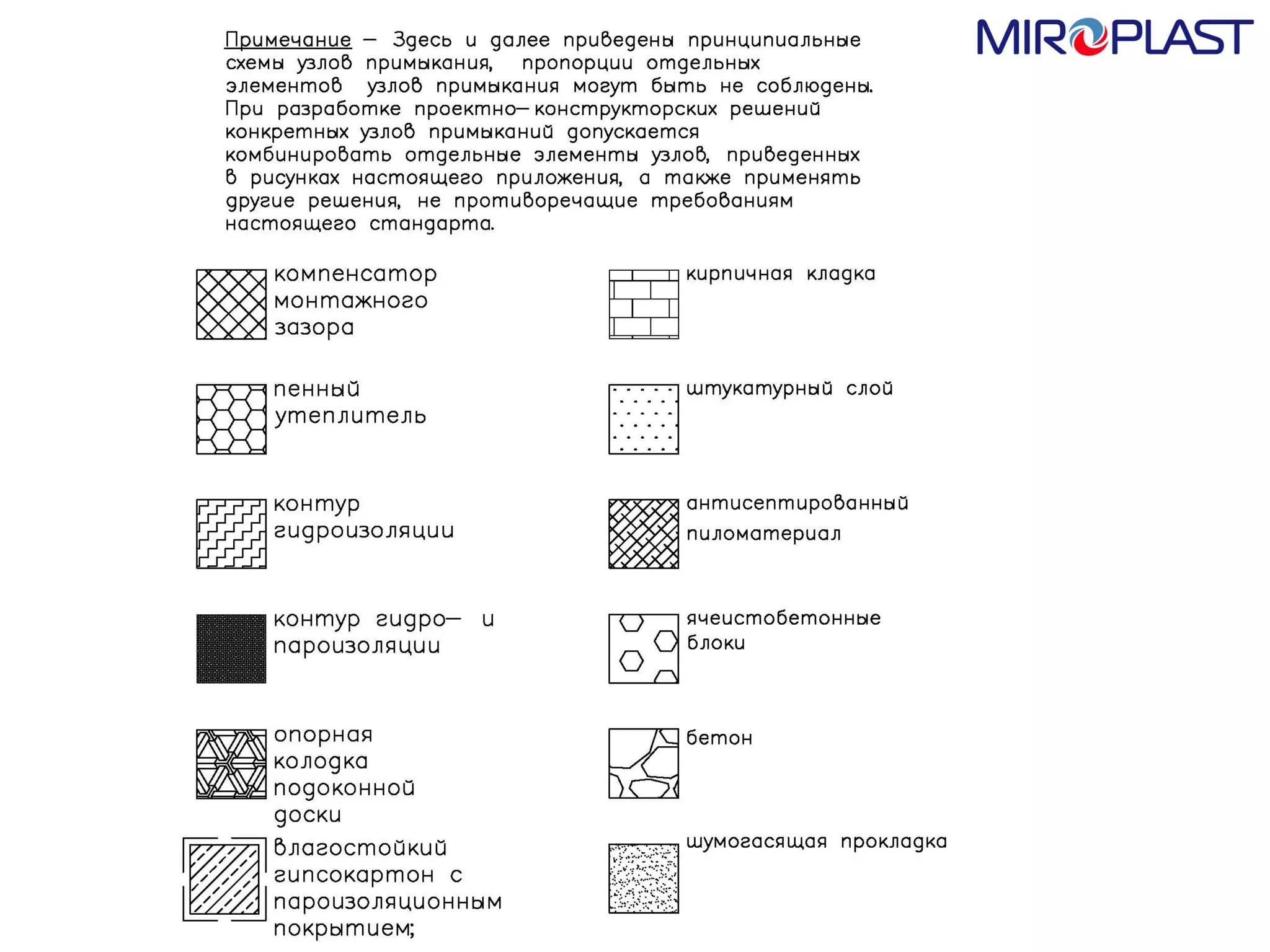

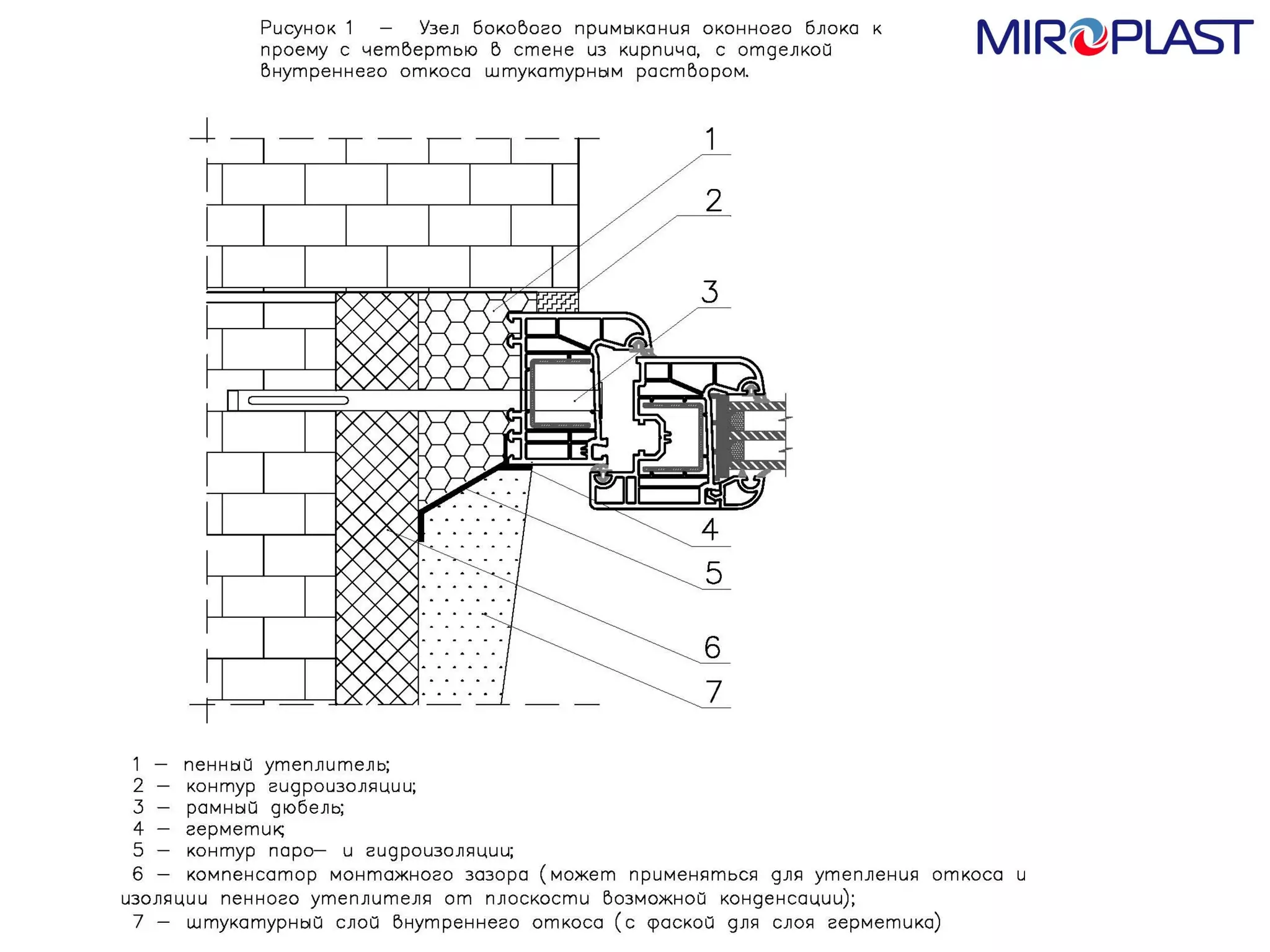

49. - проведення обмірних робіт на об'єкті; - вибір (розробку) конструктивного рішення вузлів примикань віконного блоку до стінових прорізів; - виготовлення та доставку віконного блоку, комплектуючих матеріалів на об'єкт; - підготовку віконного отвору; - установку і кріплення віконного блоку; - облаштування монтажних швів; - обробку вузлів примикань віконного блоку до стінового прорізу; - регулювання фурнітури і навісних елементів; - контроль якості виконаних робіт та здача роботи замовнику

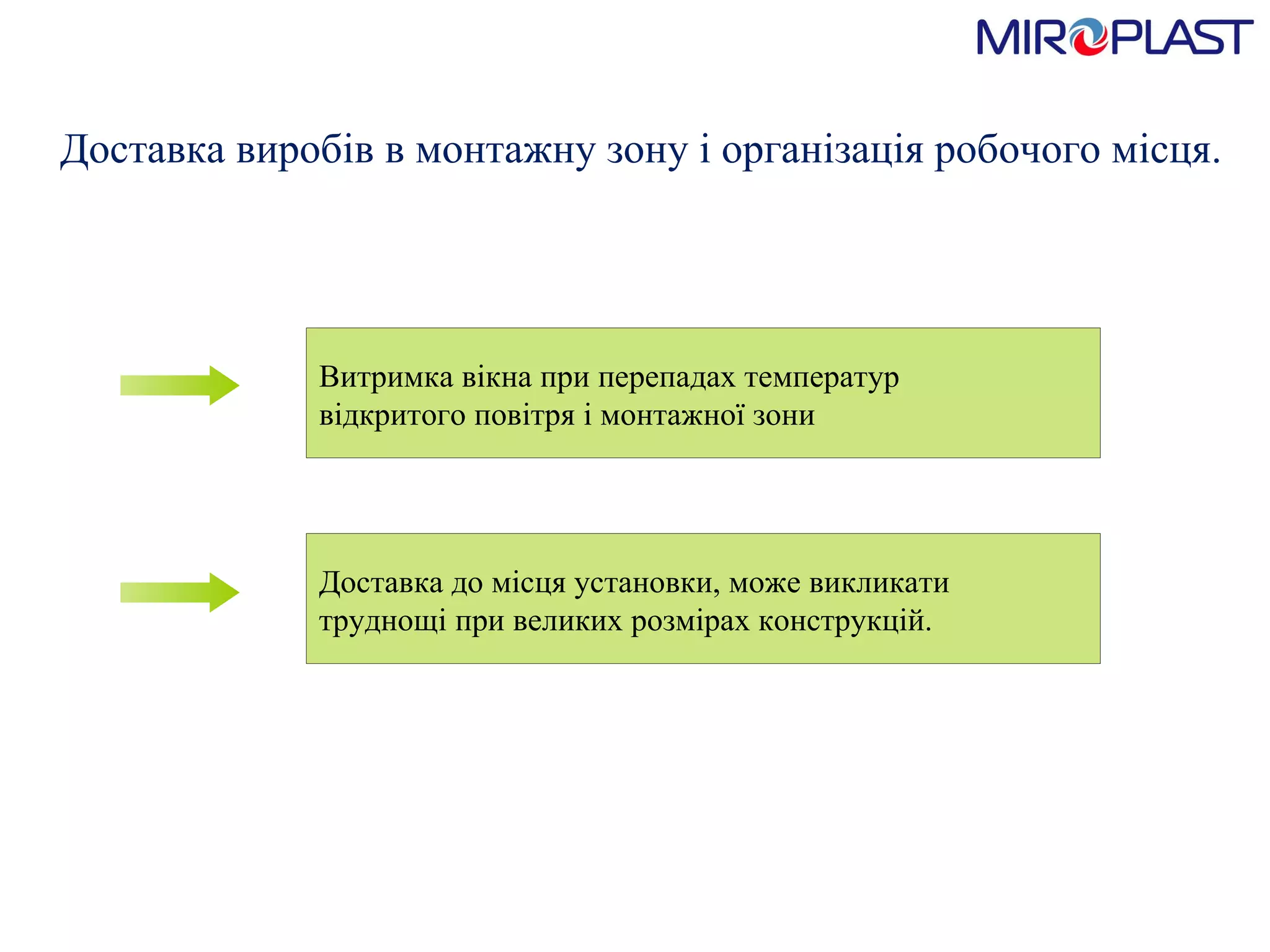

50. Витримка вікна при перепадах температур відкритого повітря і монтажної зони Доставка до місця установки, може викликати труднощі при великих розмірах конструкцій. Доставка виробів в монтажну зону і організація робочого місця.

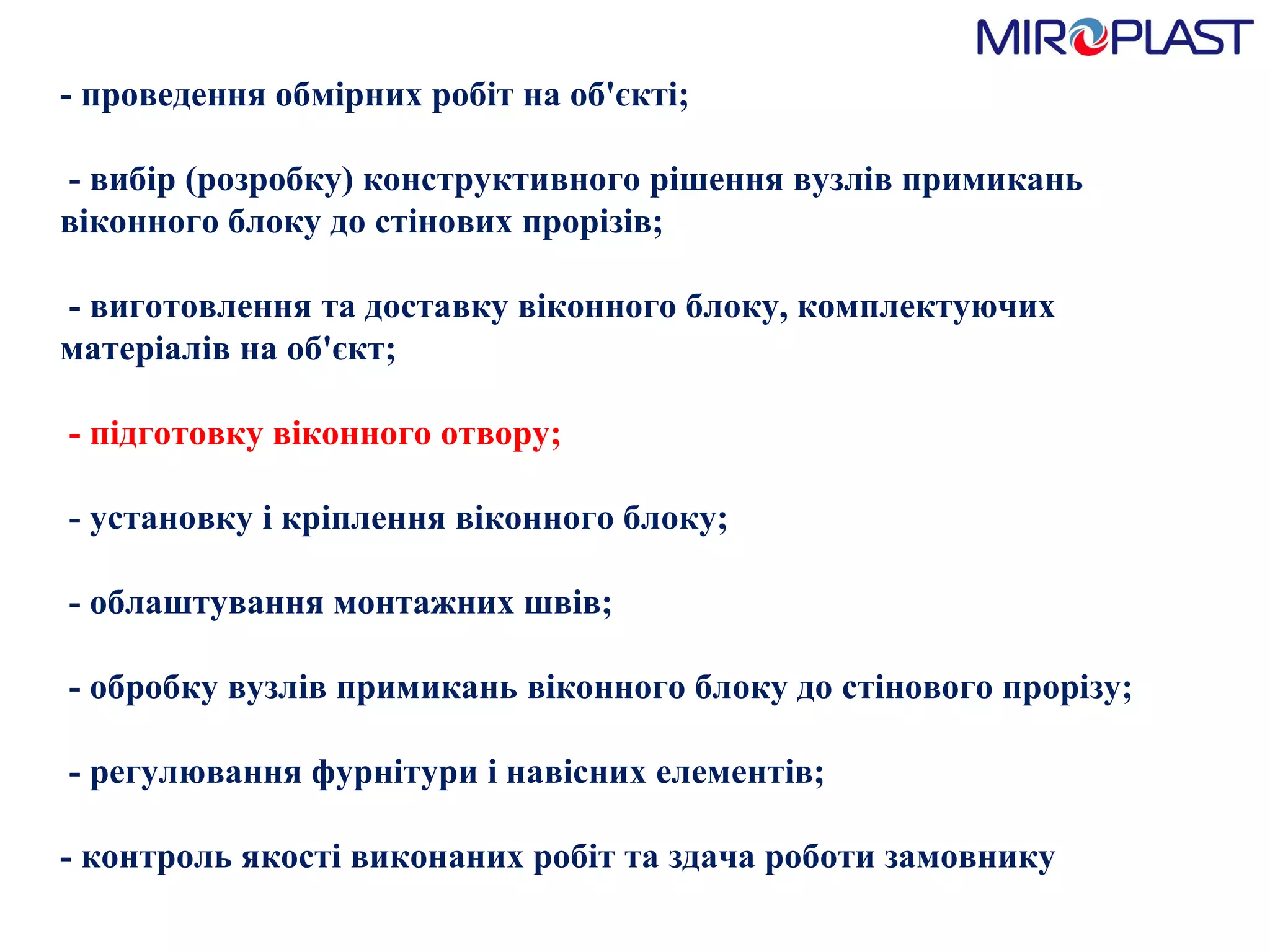

51. - проведення обмірних робіт на об'єкті; - вибір (розробку) конструктивного рішення вузлів примикань віконного блоку до стінових прорізів; - виготовлення та доставку віконного блоку, комплектуючих матеріалів на об'єкт; - підготовку віконного отвору; - установку і кріплення віконного блоку; - облаштування монтажних швів; - обробку вузлів примикань віконного блоку до стінового прорізу; - регулювання фурнітури і навісних елементів; - контроль якості виконаних робіт та здача роботи замовнику

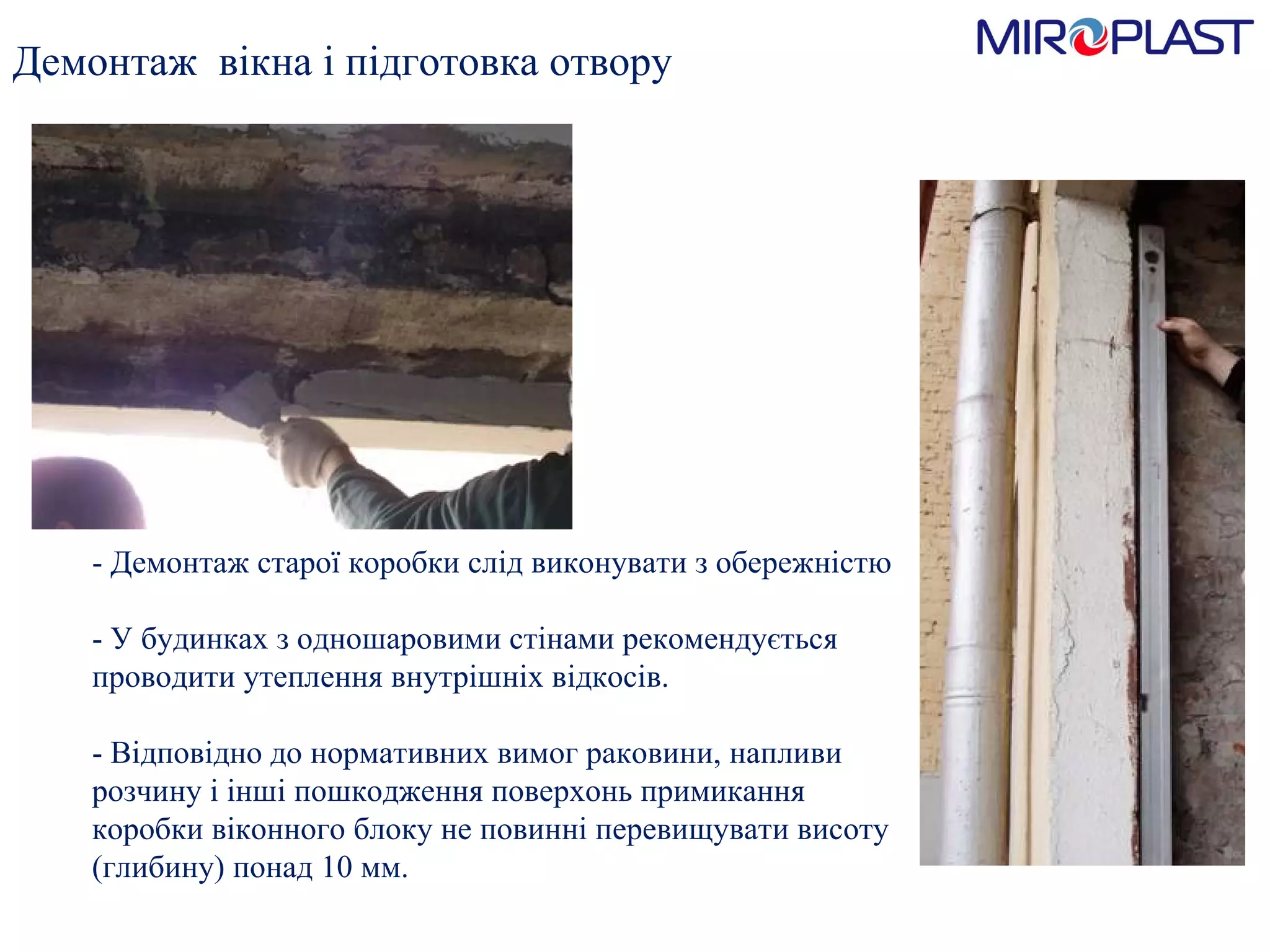

52. - Демонтаж старої коробки слід виконувати з обережністю - У будинках з одношаровими стінами рекомендується проводити утеплення внутрішніх в i д косів. - Відповідно до нормативних вимог раковини, напливи розчину і інші пошкодження поверхонь примикання коробки віконного блоку не повинні перевищувати висоту (глибину) понад 10 мм. Демонтаж вікна і підготовка отвору

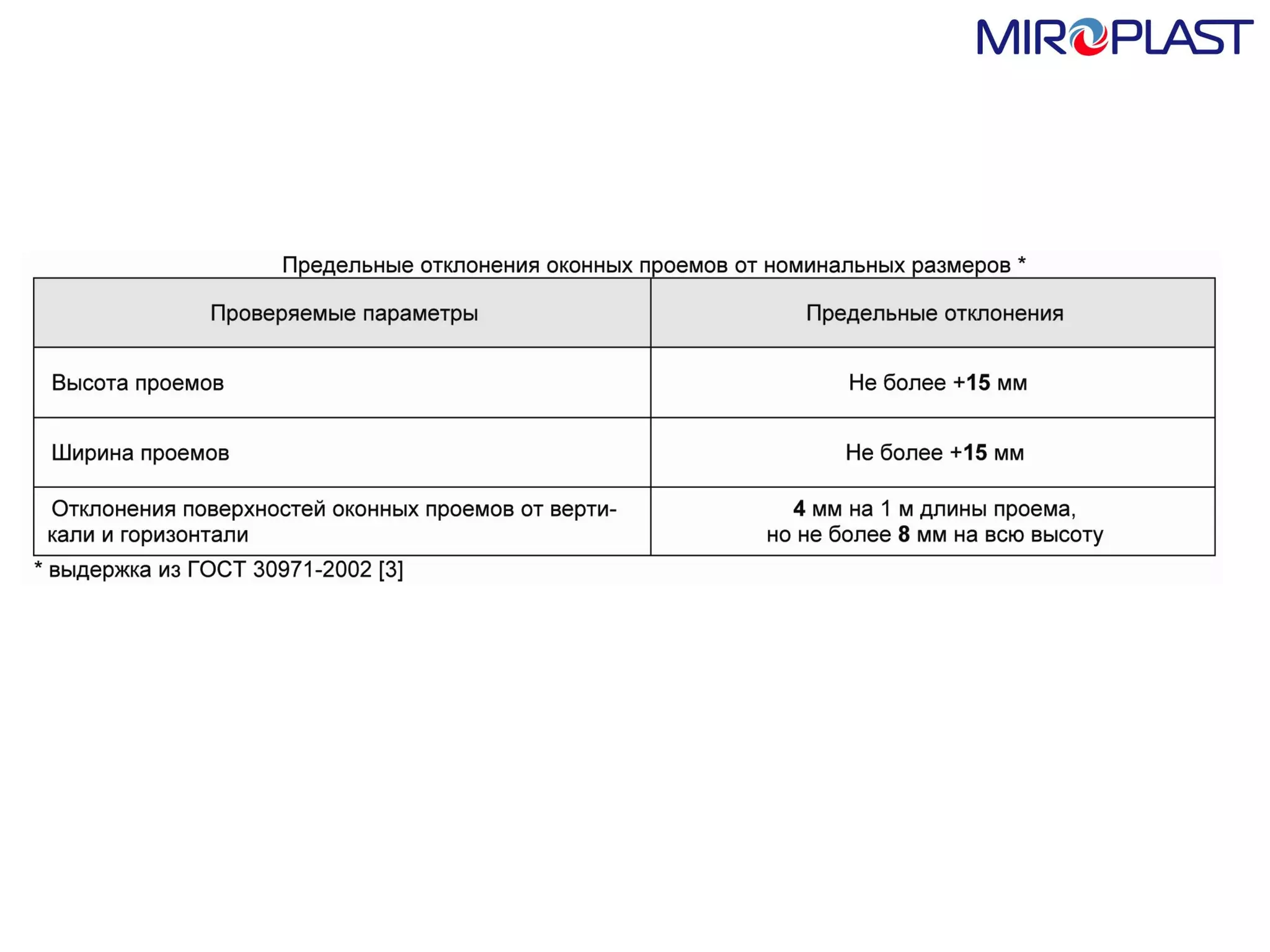

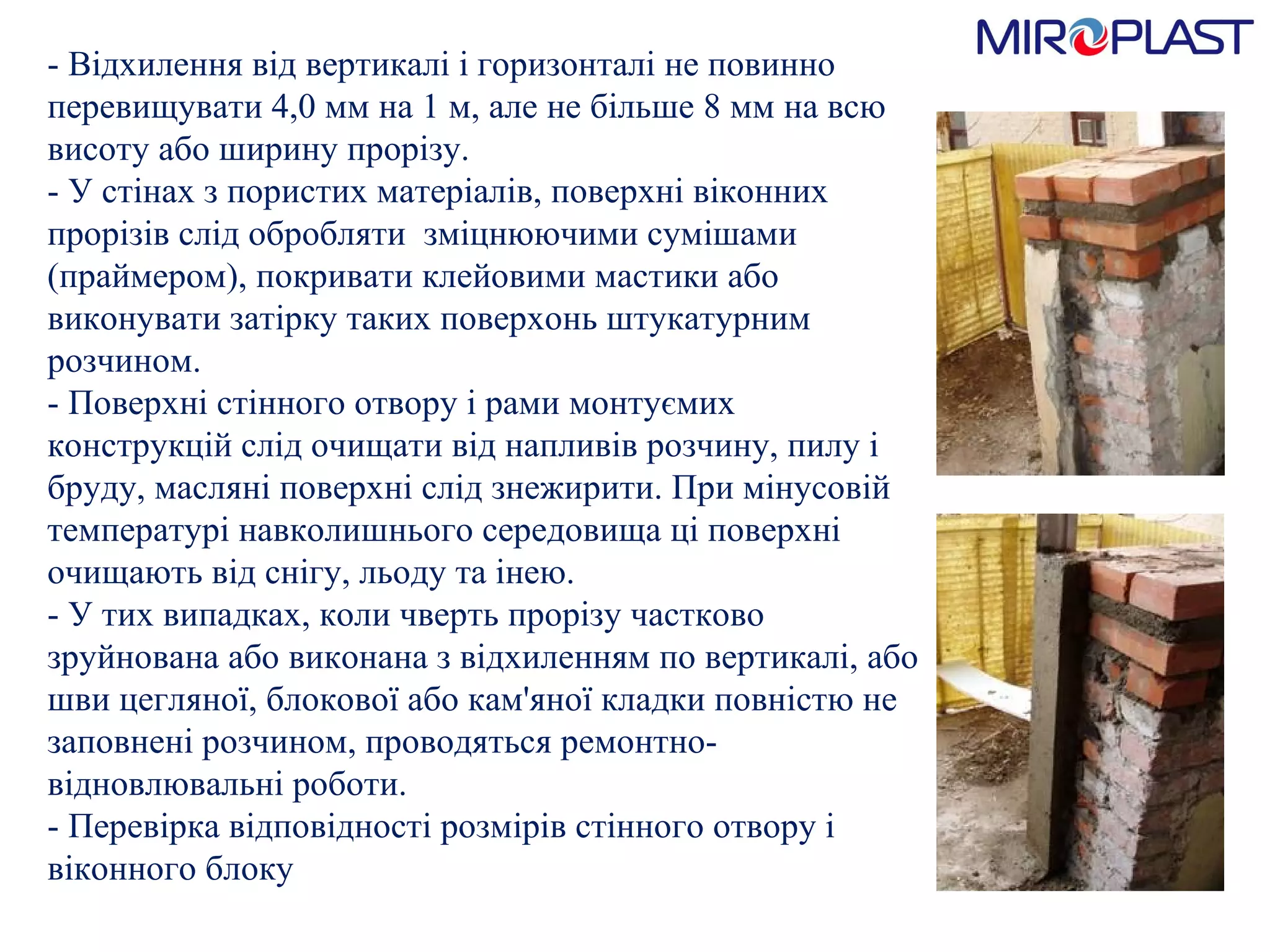

53. - Відхилення від вертикалі і горизонталі не повинно перевищувати 4,0 мм на 1 м, але не більше 8 мм на всю висоту або ширину прорізу. - У стінах з пористих матеріалів, поверхні віконних прорізів слід обробляти зміцнюючими сумішами (праймером), покривати клейовими мастики або виконувати затірку таких поверхонь штукатурним розчином. - Поверхні стінного отвору і рами монтуємих конструкцій слід очищати від напливів розчину, пилу і бруду, масляні поверхні слід знежирити. При мінусовій температурі навколишнього середовища ці поверхні очищають від снігу, льоду та інею. - У тих випадках, коли чверть прорізу частково зруйнована або виконана з відхиленням по вертикалі, або шви цегляної, блокової або кам'яної кладки повністю не заповнені розчином, проводяться ремонтно-відновлювальні роботи. - Перевірка відповідності розмірів стінного отвору і віконного блоку

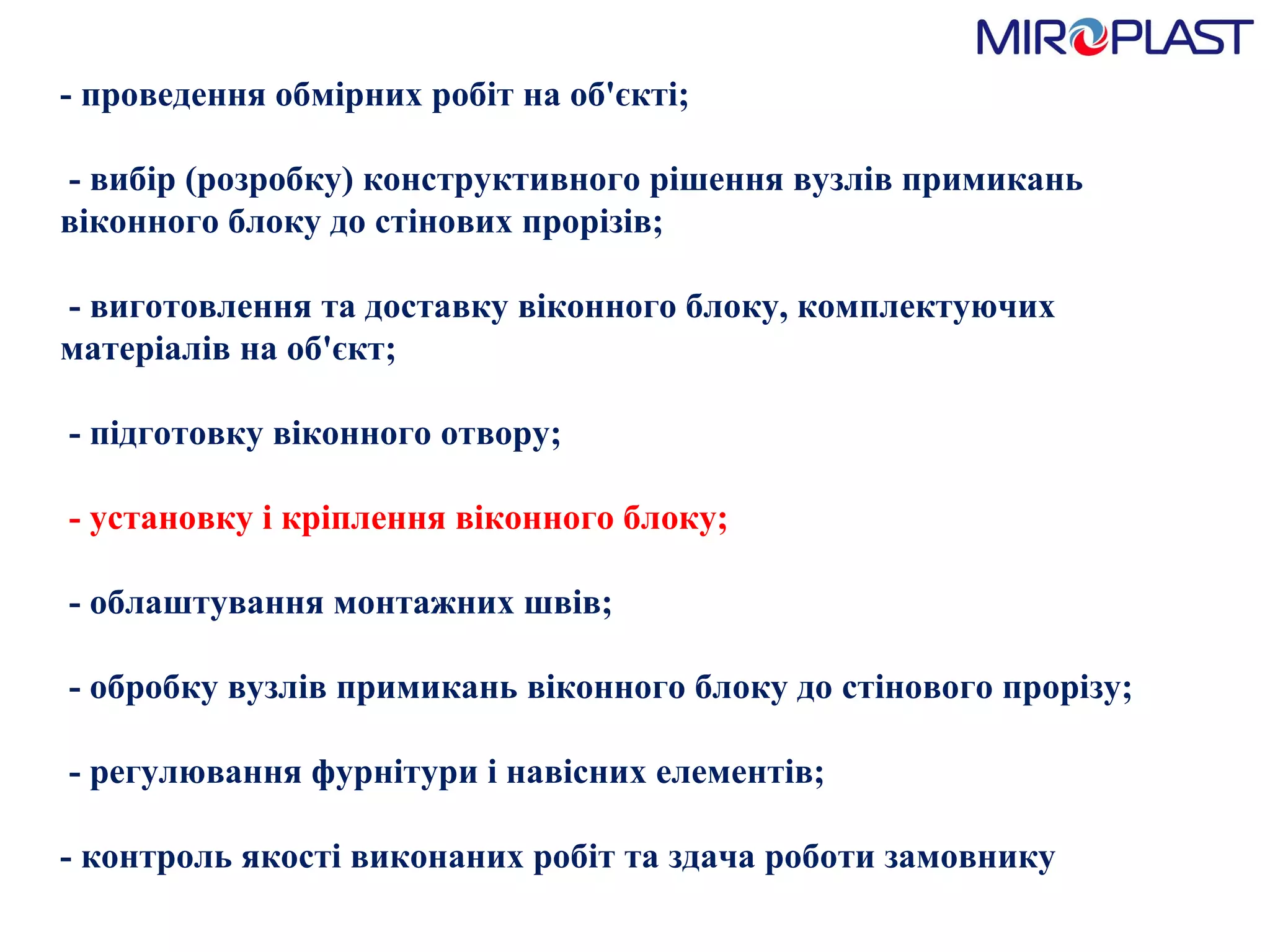

54. - проведення обмірних робіт на об'єкті; - вибір (розробку) конструктивного рішення вузлів примикань віконного блоку до стінових прорізів; - виготовлення та доставку віконного блоку, комплектуючих матеріалів на об'єкт; - підготовку віконного отвору; - установку і кріплення віконного блоку; - облаштування монтажних швів; - обробку вузлів примикань віконного блоку до стінового прорізу; - регулювання фурнітури і навісних елементів; - контроль якості виконаних робіт та здача роботи замовнику

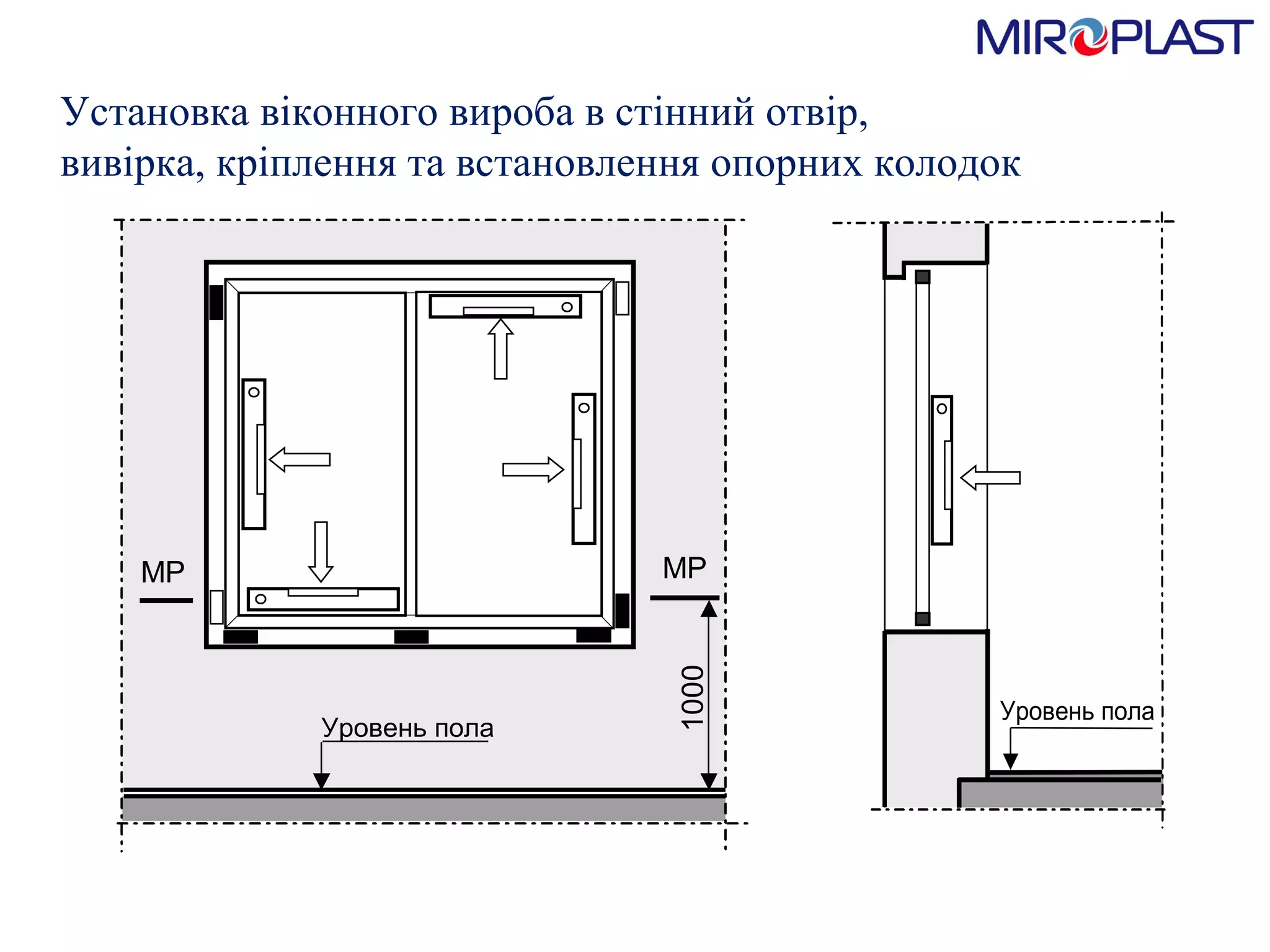

55. Установка віконного вироба в стінний отвір, вивірка, кріплення та встановлення опорних колодок

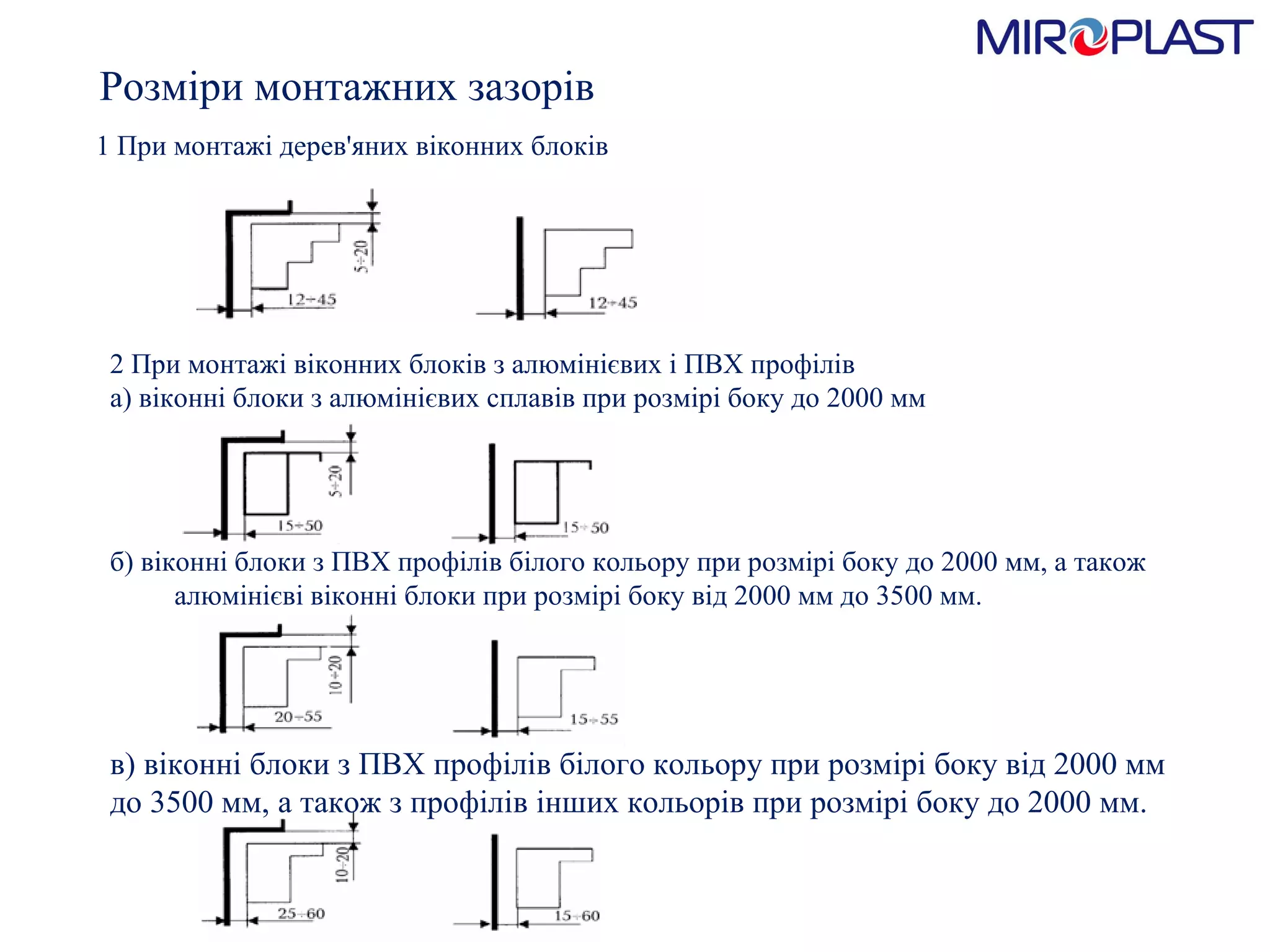

56. 1 При монтажі дерев'яних віконних блоків б) віконні блоки з ПВХ профілів білого кольору при розмірі боку до 2000 мм, а також алюмінієві віконні блоки при розмірі боку від 2000 мм до 3500 мм. Розміри монтажних зазорів 2 При монтажі віконних блоків з алюмінієвих і ПВХ профілів а) віконні блоки з алюмінієвих сплавів при розмірі боку до 2000 мм в) віконні блоки з ПВХ профілів білого кольору при розмірі боку від 2000 мм до 3500 мм, а також з профілів інших кольорів при розмірі боку до 2000 мм.

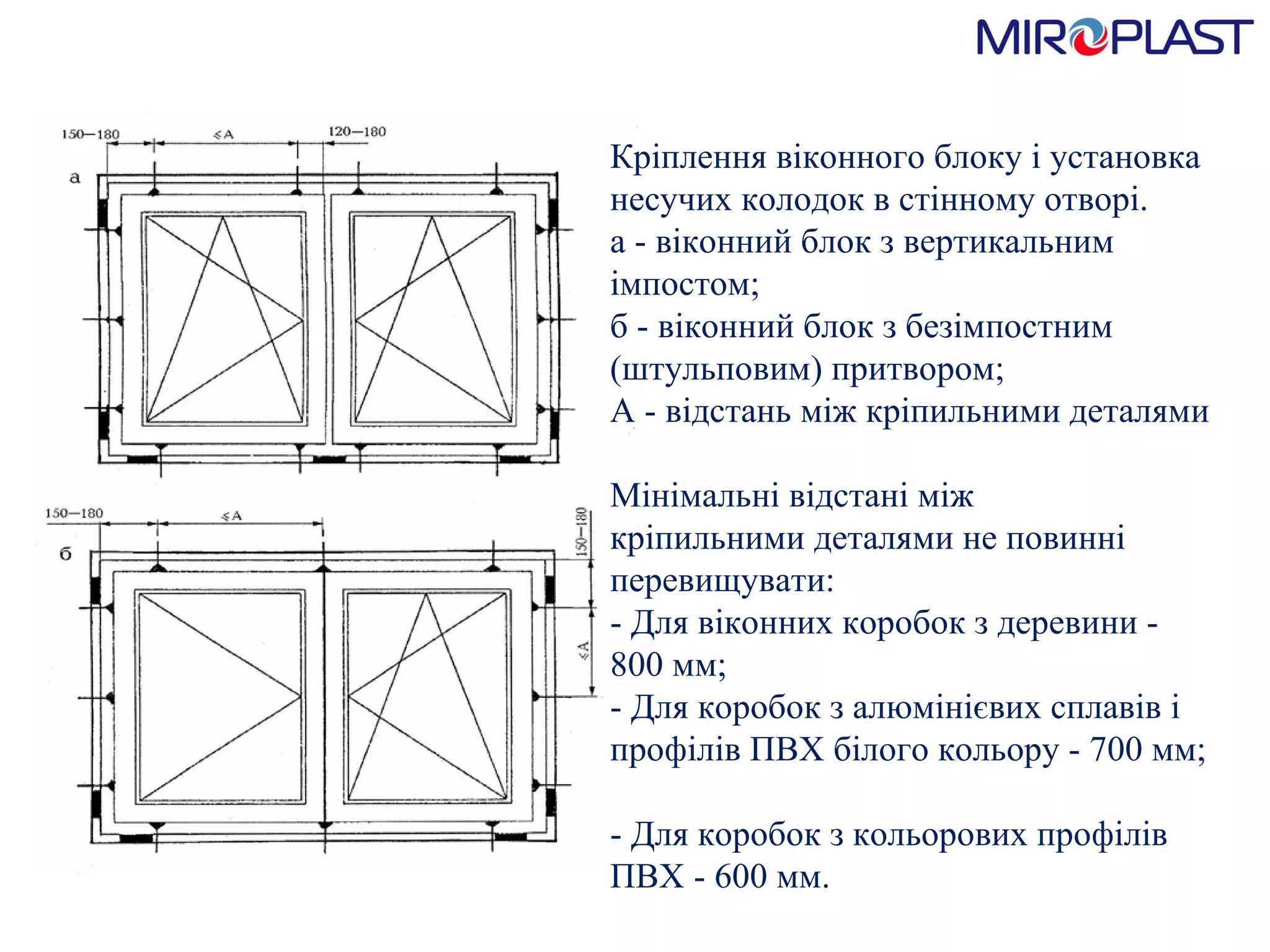

57. Кріплення віконного блоку і установка несучих колодок в стінному отворі. а - віконний блок з вертикальним імпостом; б - віконний блок з безімпостним (штульповим) притвором; А - відстань між кріпильними деталями Мінімальні відстані між кріпильними деталями не повинні перевищувати: - Для віконних коробок з деревини - 800 мм; - Для коробок з алюмінієвих сплавів і профілів ПВХ білого кольору - 700 мм; - Для коробок з кольорових профілів ПВХ - 600 мм.

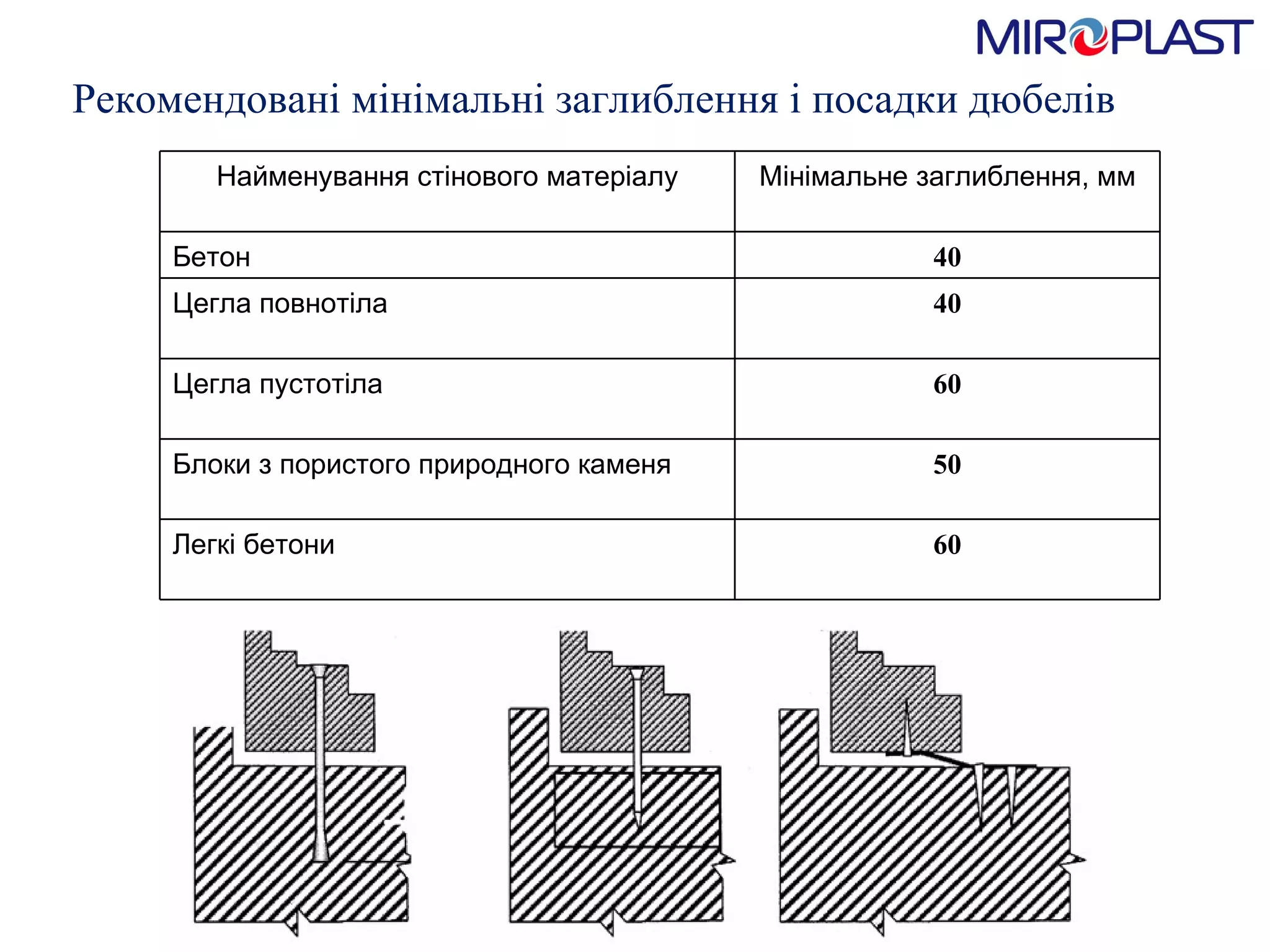

58. Рекомендовані мінімальні заглиблення і посадки дюбелів Найменування стінового матеріалу Мінімальне заглиблення, мм Бетон 40 Цегла повнотіла 40 Цегла пустотіла 60 Блоки з пористого природного каменя 50 Легкі бетони 60

59. - проведення обмірних робіт на об'єкті; - вибір (розробку) конструктивного рішення вузлів примикань віконного блоку до стінових прорізів; - виготовлення та доставку віконного блоку, комплектуючих матеріалів на об'єкт; - підготовку віконного отвору; - установку і кріплення віконного блоку; - облаштування монтажних швів; - обробку вузлів примикань віконного блоку до стінового прорізу; - регулювання фурнітури і навісних елементів; - контроль якості виконаних робіт та здача роботи замовнику

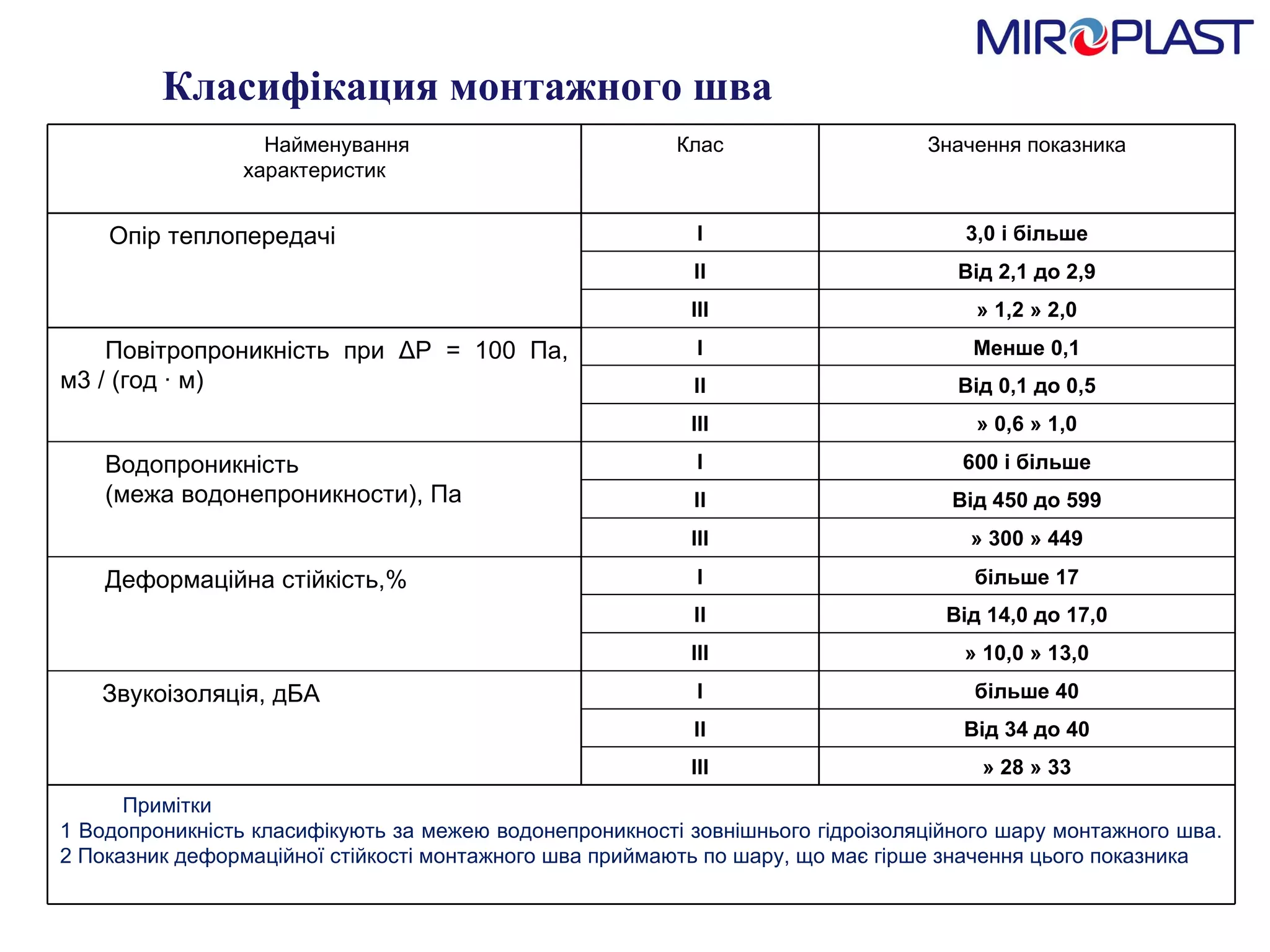

60. Класифiкация монтажного шва Найменування характеристик Клас Значення показника Опір теплопередачі I 3,0 i бiл ьше II В i д 2,1 до 2,9 III » 1,2 » 2,0 Повітропроникність при ΔР = 100 Па, м3 / (год · м) I Мен ш е 0,1 II В i д 0,1 до 0,5 III » 0,6 » 1,0 Водопроникність (межа водонепроникности), Па I 600 i бiл ьше II В i д 450 до 599 III » 300 » 449 Деформаційна стійкість,% I бiл ьше 17 II В i д 14,0 до 17,0 III » 10,0 » 13,0 Звукоізоляція, дБА I бiл ьше 40 II В i д 34 до 40 III » 28 » 33 Примітки 1 Водопроникність класифікують за межею водонепроникності зовнішнього гідроізоляційного шару монтажного шва. 2 Показник деформаційної стійкості монтажного шва приймають по шару, що має гірше значення цього показника

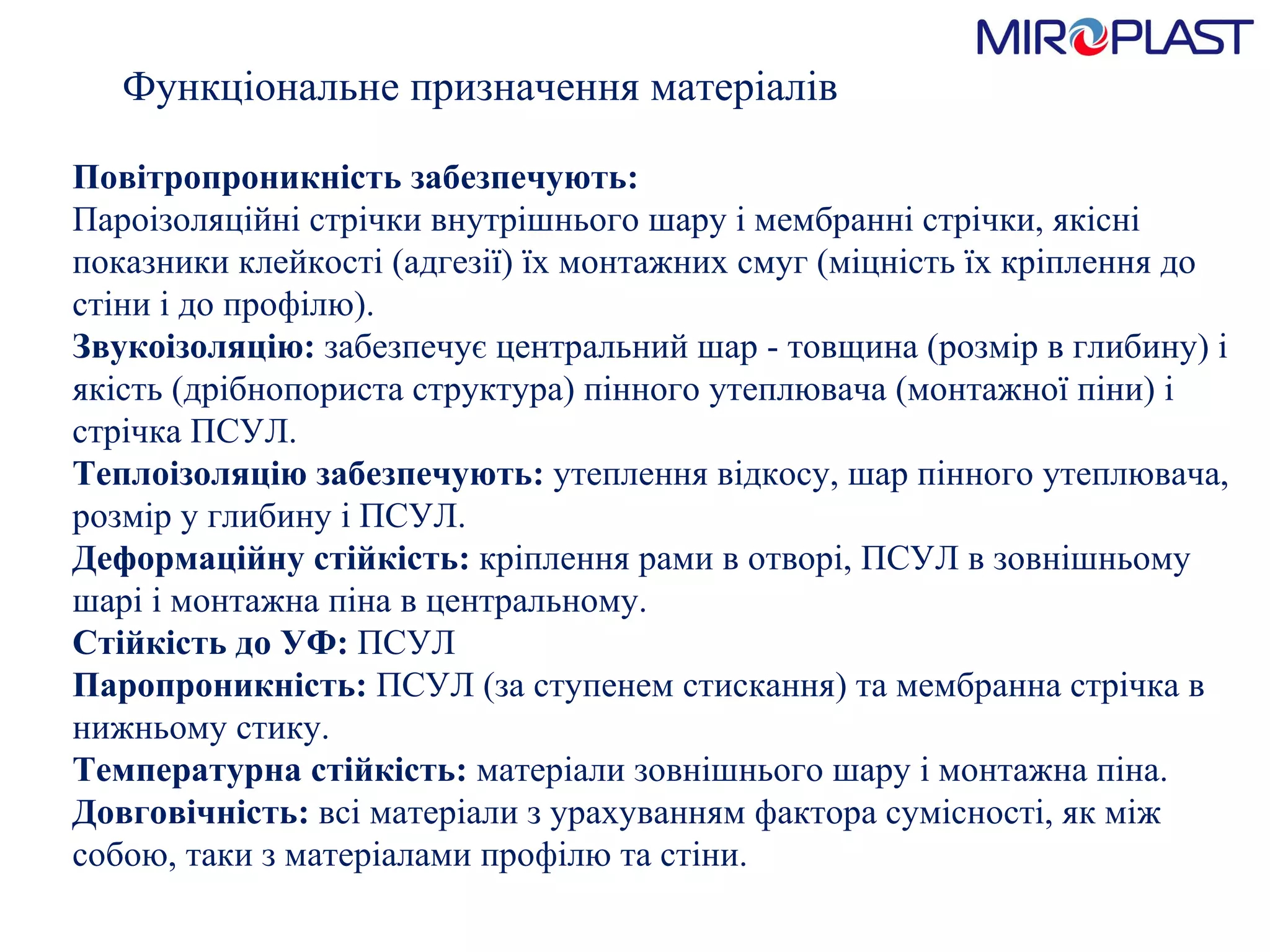

61. Функціональне призначення матеріалів Повітропроникність забезпечують: Пароізоляційні стрічки внутрішнього шару і мембранні стрічки, якісні показники клейкості (адгезії) їх монтажних смуг (міцність їх кріплення до стіни і до профілю). Звукоізоляцію: забезпечує центральний шар - товщина (розмір в глибину) і якість (дрібнопориста структура) пінного утеплювача (монтажної піни) і стрічка ПСУЛ. Теплоізоляцію забезпечують: утеплення в i дкосу, шар пінного утеплювача, розмір у глибину і ПСУЛ. Деформаційну стійкість: кріплення рами в отворі, ПСУЛ в зовнішньому шарі і монтажна піна в центральному. Стійкість до УФ: ПСУЛ Паропроникність: ПСУЛ (за ступенем стискання) та мембранна стрічка в нижньому стику. Температурна стійкість: матеріали зовнішнього шару і монтажна піна. Довговічність: всі матеріали з урахуванням фактора сумісності, як між собою, таки з матеріалами профілю та стіни.

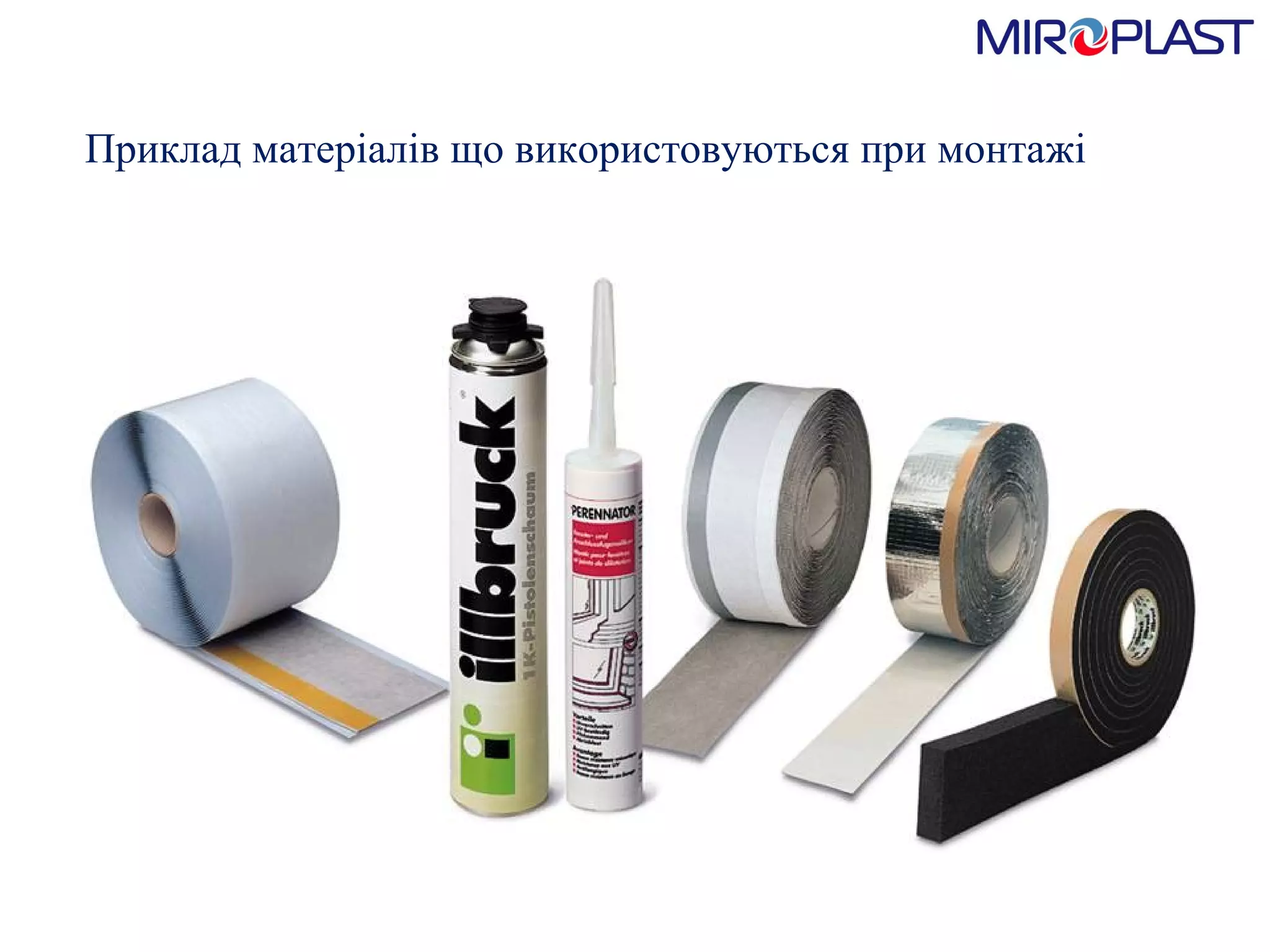

62. Приклад матеріалів що використовуються при монтажі

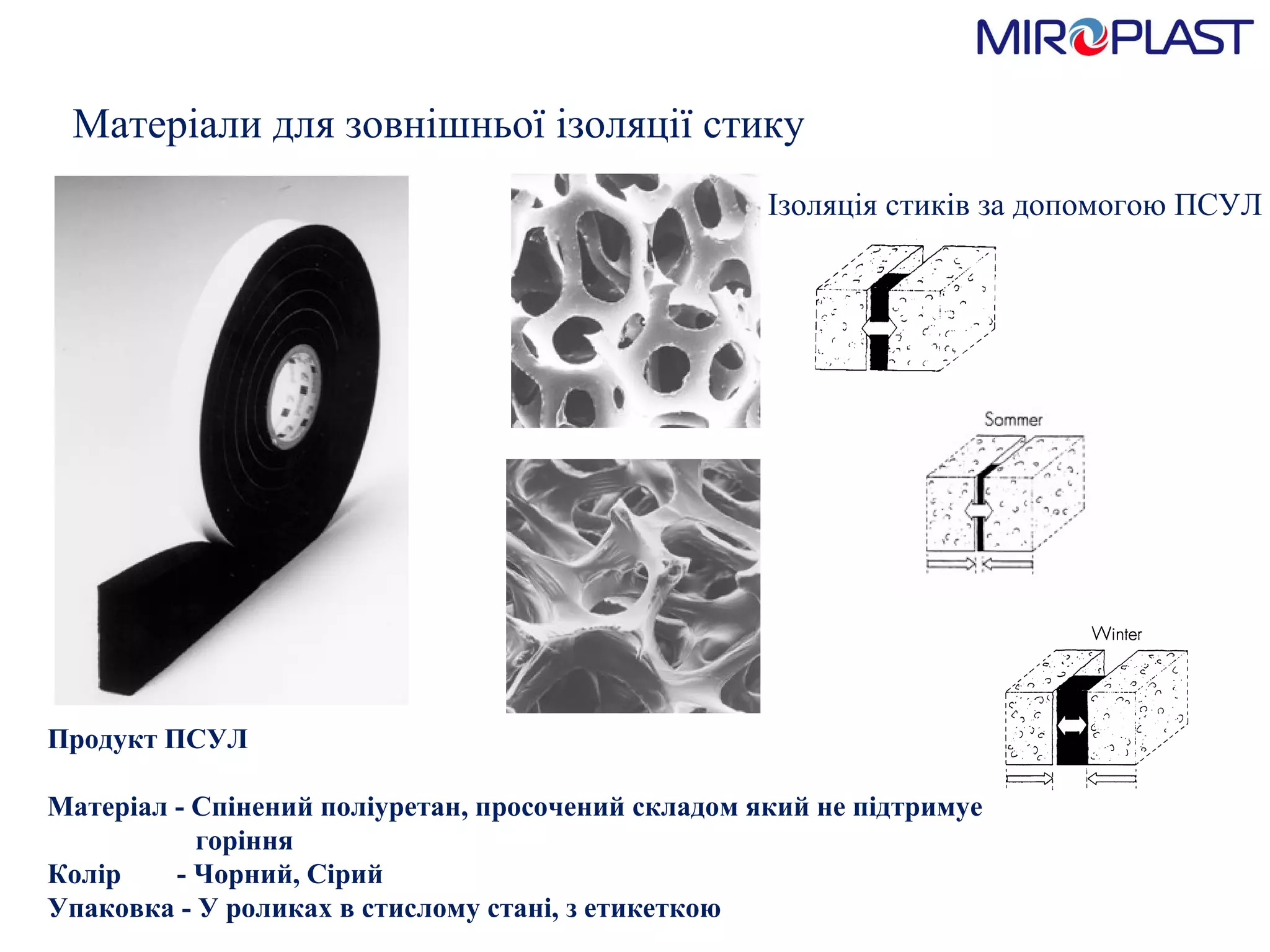

63. Матеріали для зовнішньої ізоляції стику Ізоляція стиків за допомогою ПСУЛ Продукт ПСУЛ Матеріал - Спінений поліуретан, просочений складом який не підтримуе горіння Колір - Чорний, Сірий Упаковка - У роликах в стислому стані, з етикеткою

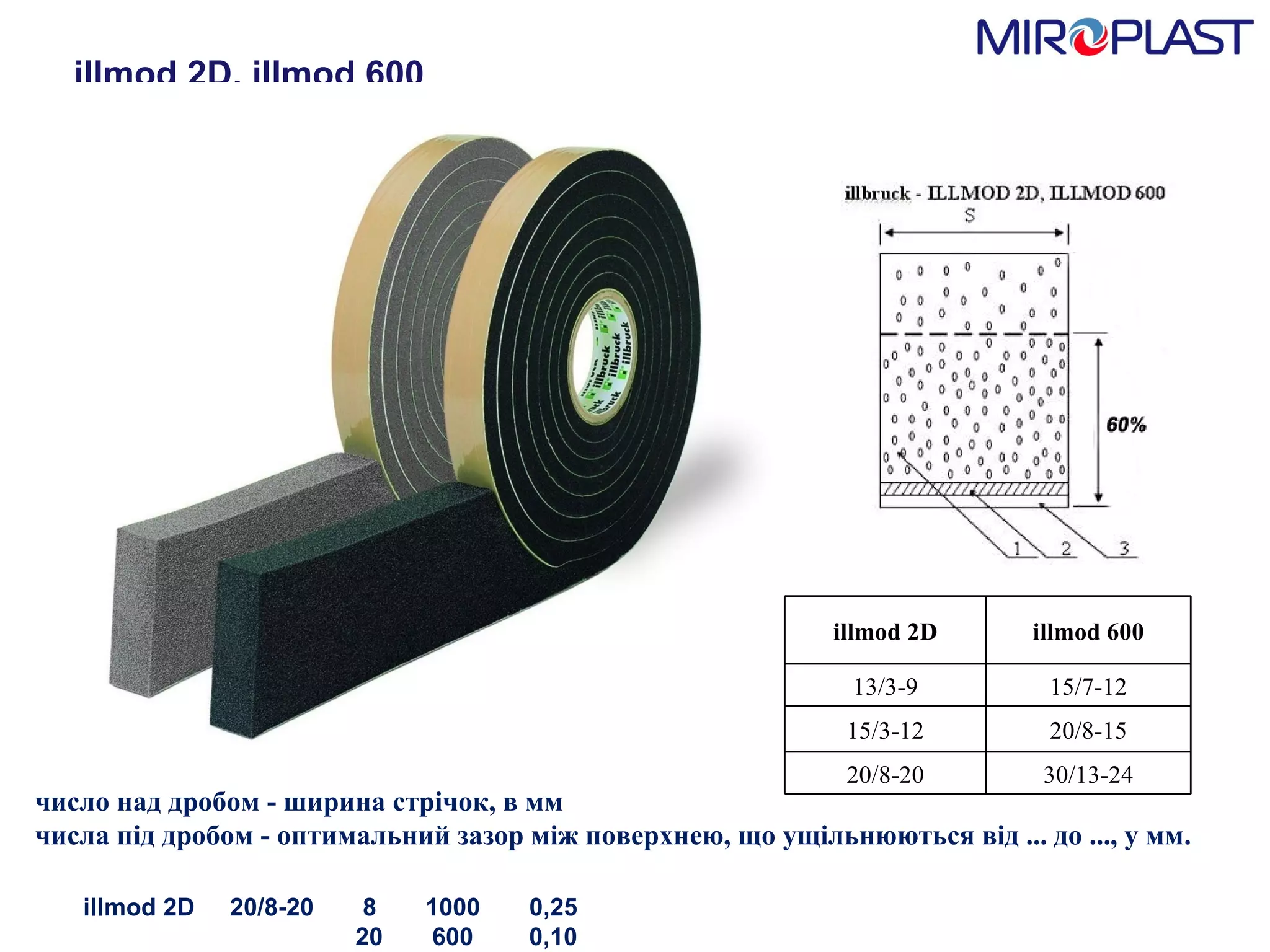

64. illmod 2D , illmod 600 illmod 2D 20/8-20 8 1000 0,25 20 600 0,10 число над дробом - ширина стрічок, в мм числа під дробом - оптимальний зазор між поверхнею, що ущільнюються від ... до ..., у мм. illmod 2D illmod 600 13/3-9 15/7-12 15/3-12 20/8-15 20/8-20 30/13-24

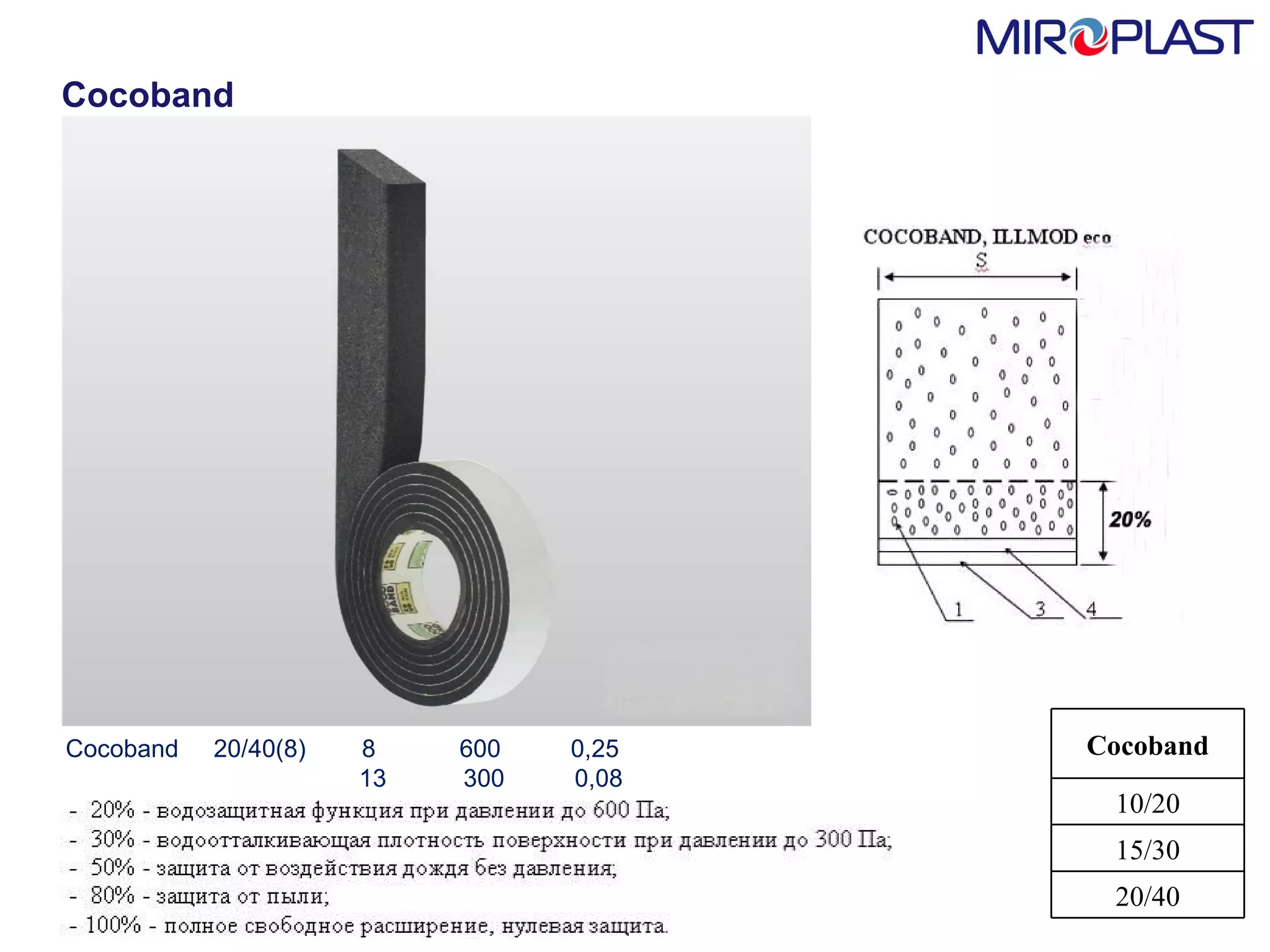

65. Cocoband Cocoband 20/40(8) 8 600 0,25 13 300 0,08 Cocoband 10/20 15/30 20/40

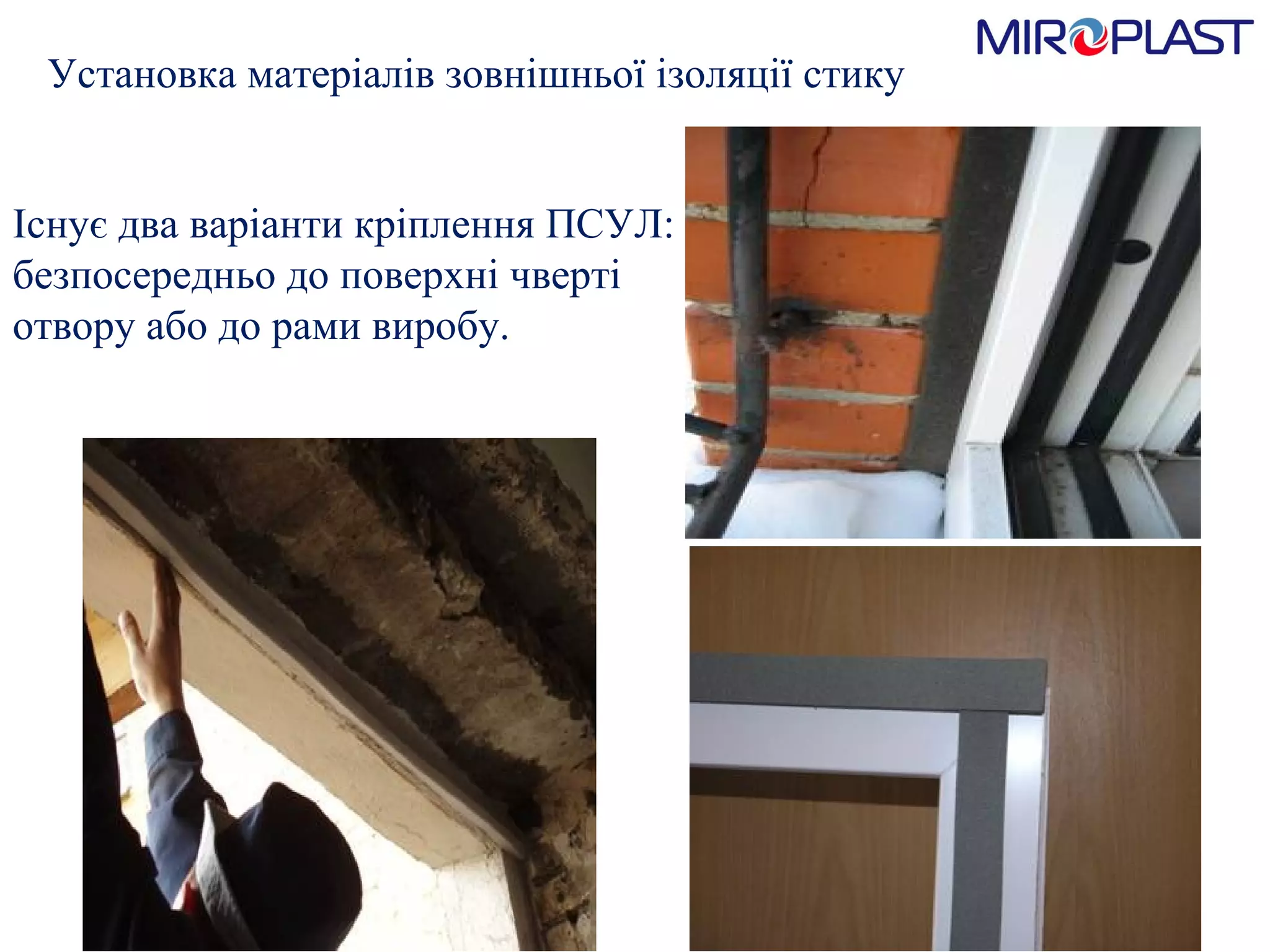

66. Установка матеріалів зовнішньої ізоляції стику Існує два варіанти кріплення ПСУЛ: безпосередньо до поверхні чверті отвору або до рами виробу.

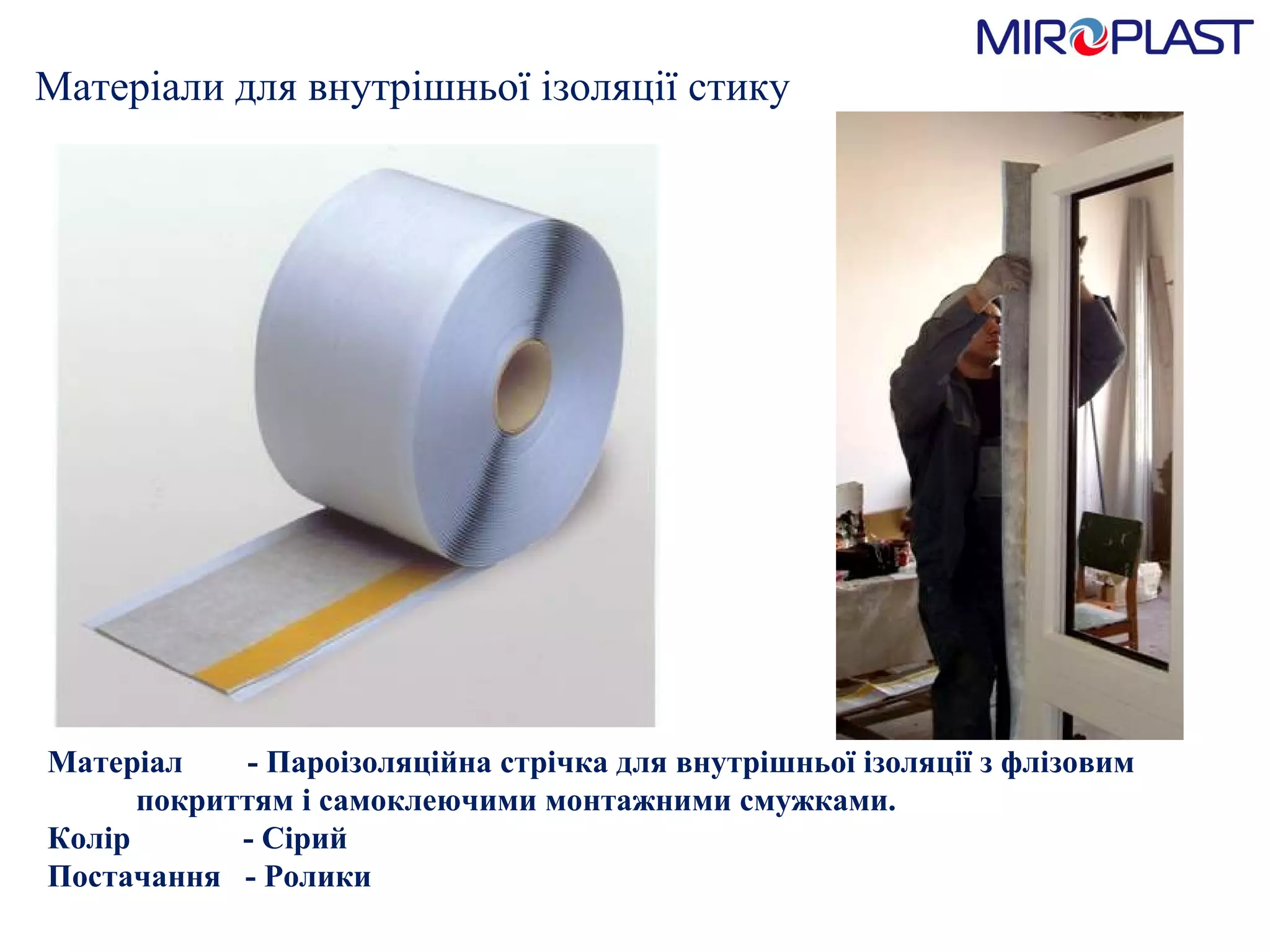

67. Матеріали для внутрішньої ізоляції стику Матеріал - Пароізоляційна стрічка для внутрішньої ізоляції з флізовим покриттям і самоклеючими монтажними смужками. Колір - Сірий Постачання - Ролики

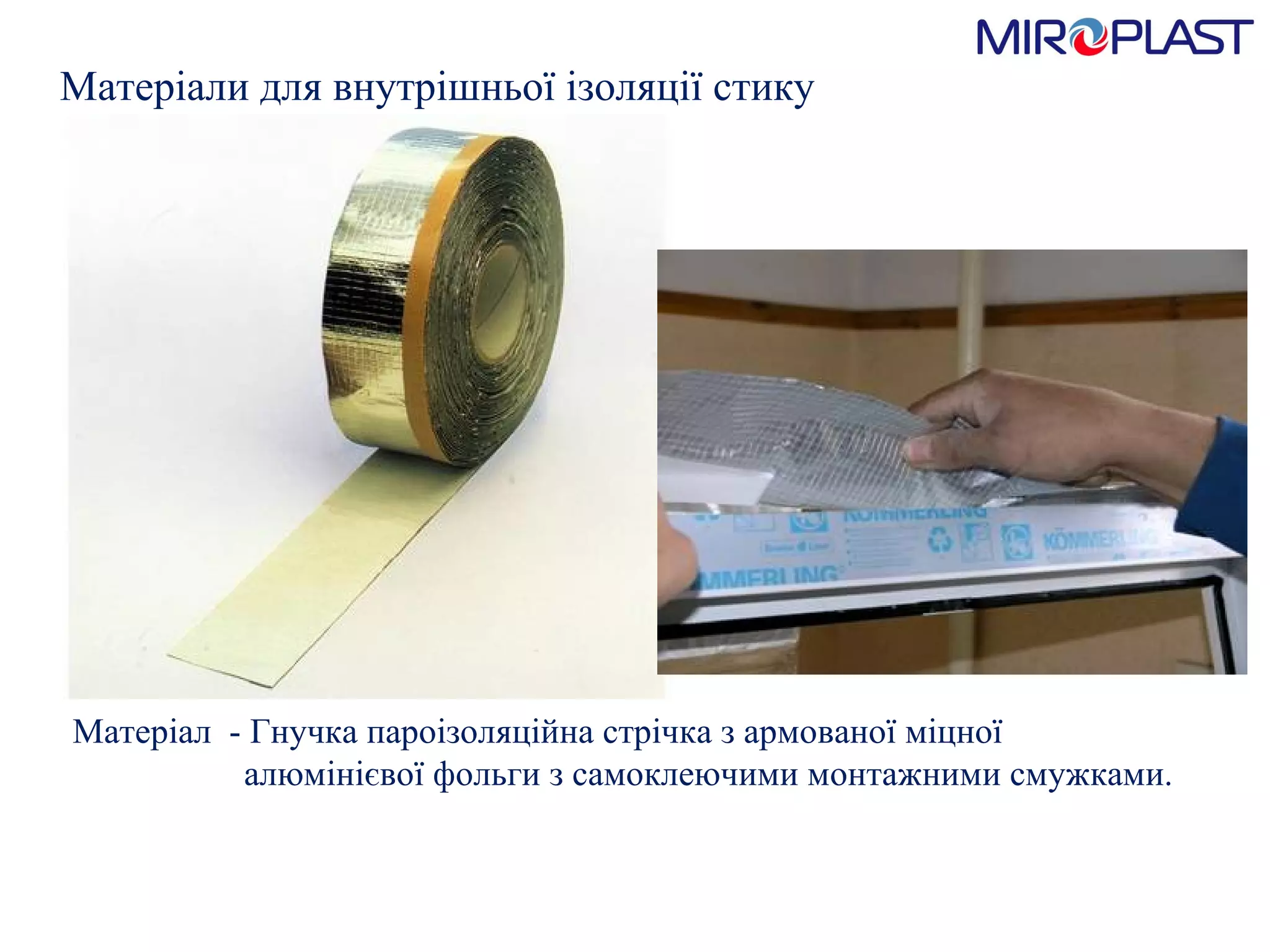

68. Матеріали для внутрішньої ізоляції стику Матеріал - Гнучка пароізоляційна стрічка з армованої міцної алюмінієвої фольги з самоклеючими монтажними смужками.

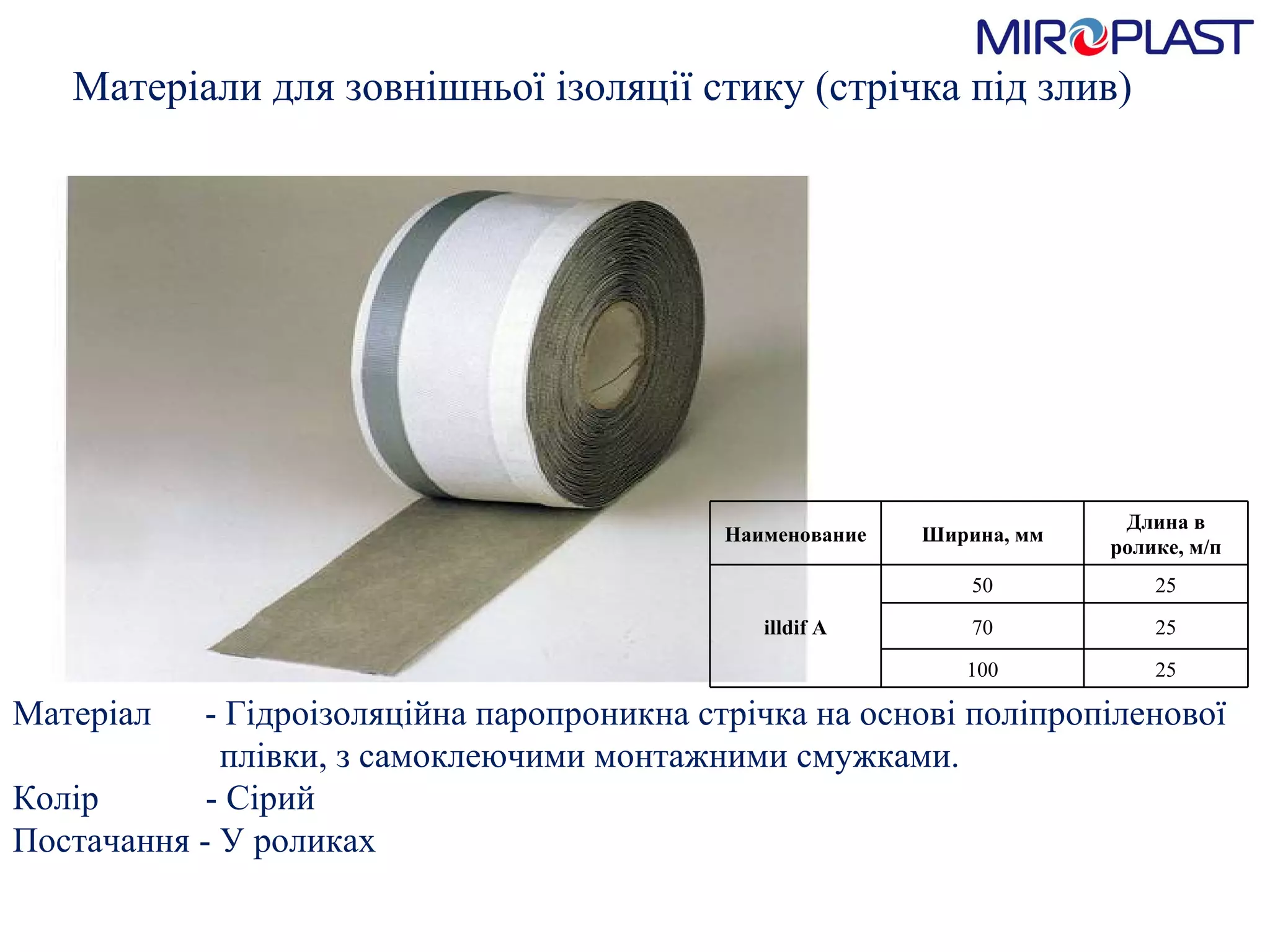

69. Матеріали для зовнішньої ізоляції стику (стрічка під злив) Матеріал - Гідроізоляційна паропроникна стрічка на основі поліпропіленової плівки, з самоклеючими монтажними смужками. Колір - Сірий Постачання - У роликах Наименование Ширина, мм Длина в ролике, м/п illdif A 50 25 70 25 100 25

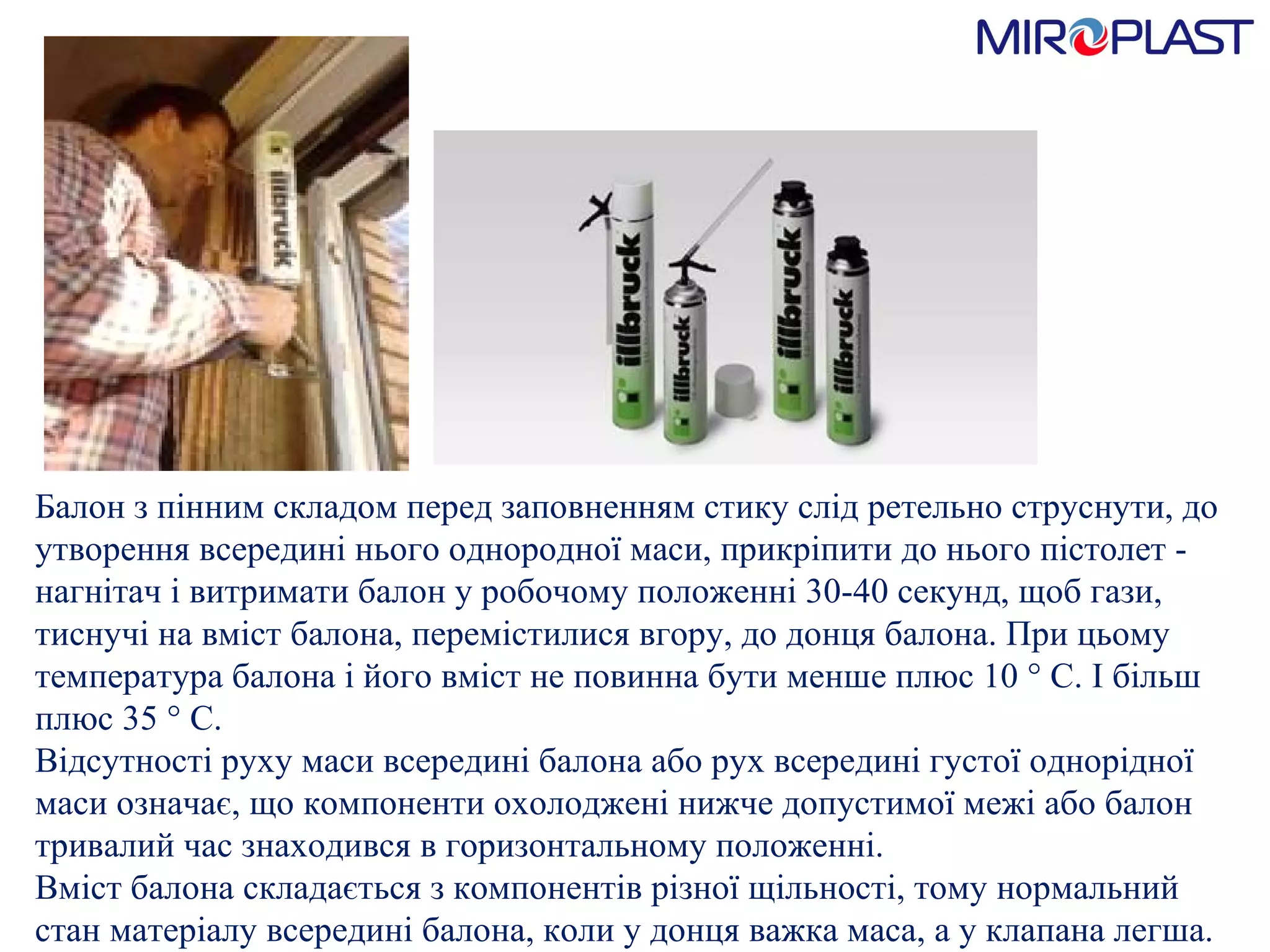

70. Балон з пінним складом перед заповненням стику слід ретельно струснути, до утворення всередині нього однородної маси, прикріпити до нього пістолет - нагнітач і витримати балон у робочому положенні 30-40 секунд, щоб гази, тиснуч i на вміст балона, перемістилися вгору, до д o нця балона. При цьому температура балона і його вміст не повинна бути менше плюс 10 ° С. І більш плюс 35 ° С. Відсутності руху маси всередині балона або рух всередині густої однорідної маси означає, що компоненти охолоджені нижче допустимої межі або балон тривалий час знаходився в горизонтальному положенні. Вміст балона складається з компонентів різної щільності, тому нормальний стан матеріалу всередині балона, коли у донця важка маса, а у клапана легша.

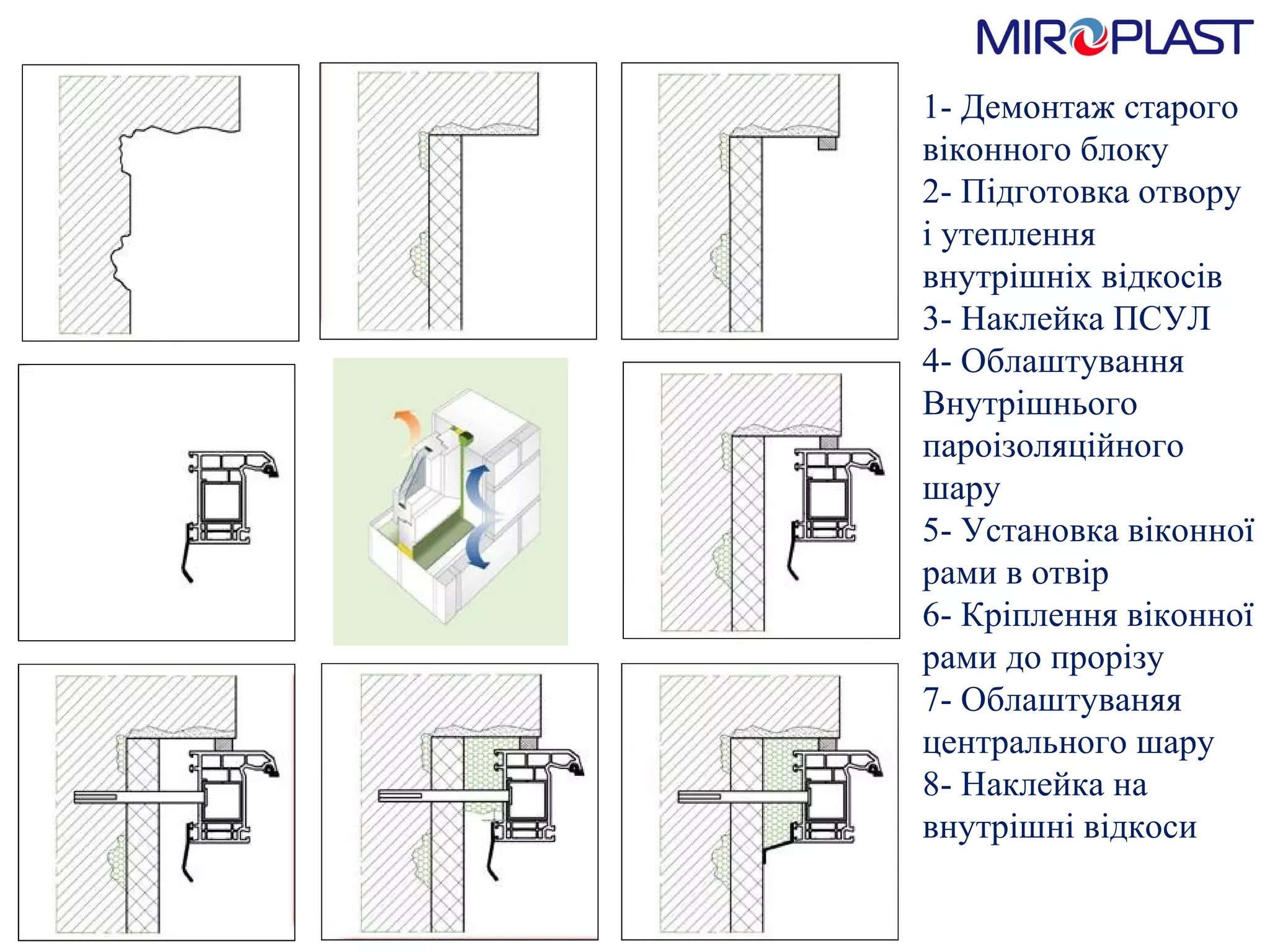

71. 1- Демонтаж старого віконного блоку 2- Підготовка отвору і утеплення внутрішніх в i д косів 3- Наклейка ПСУЛ 4- Облаштування Внутрішнього пароізоляційного шару 5- Установка віконної рами в отвір 6- Кріплення віконної рами до прорізу 7- Облаштуваняя центрального шару 8- Наклейка на внутрішні відкоси

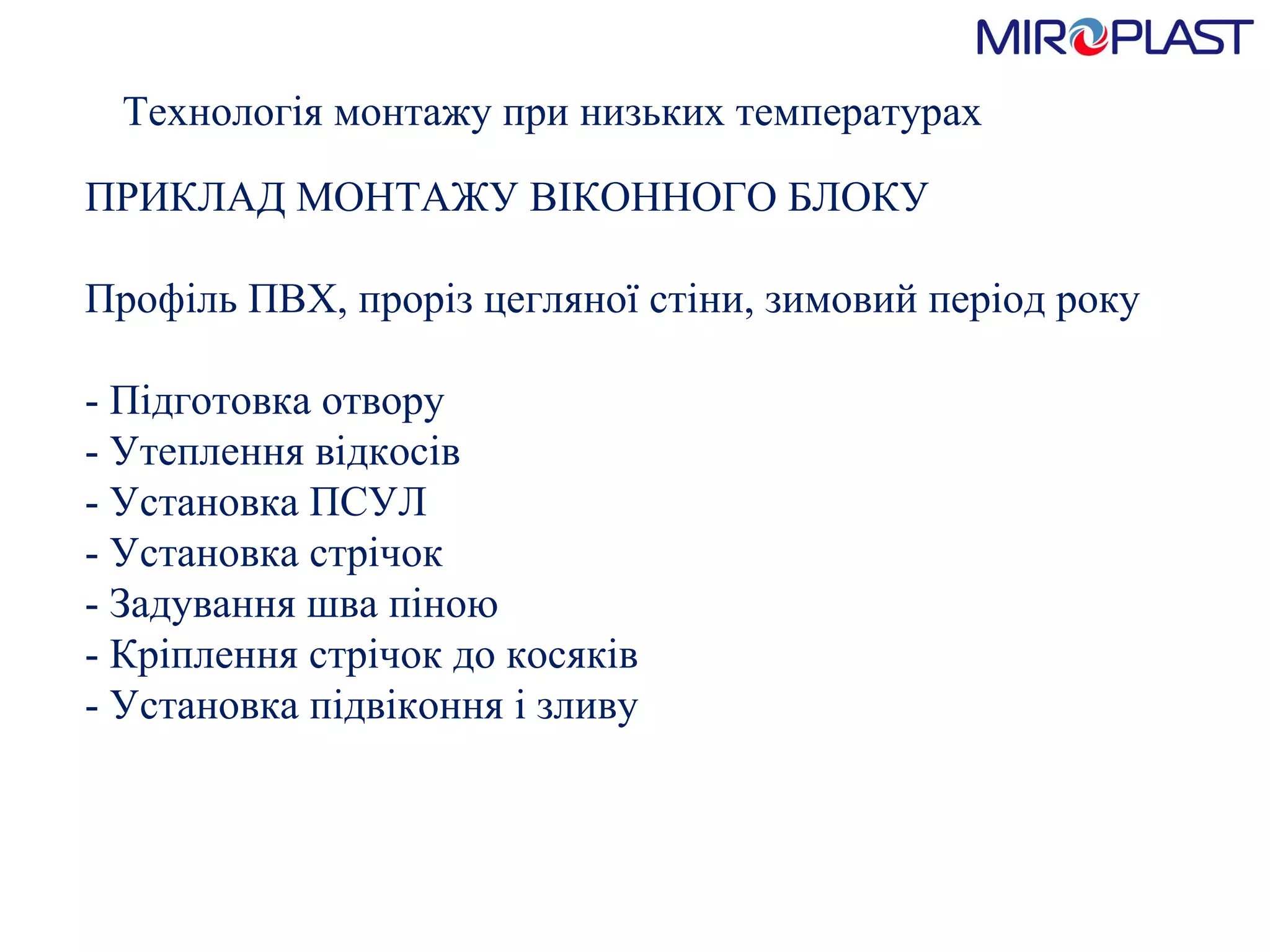

72. Технологія монтажу при низьких температурах ПРИКЛАД МОНТАЖУ ВІКОННОГО БЛОКУ Профіль ПВХ, проріз цегляної стіни, зимовий період року - Підготовка отвору - Утеплення в i д косів - Установка ПСУЛ - Установка стрічок - Задування шва піною - Кріплення стрічок до косяків - Установка підвіконня і зливу

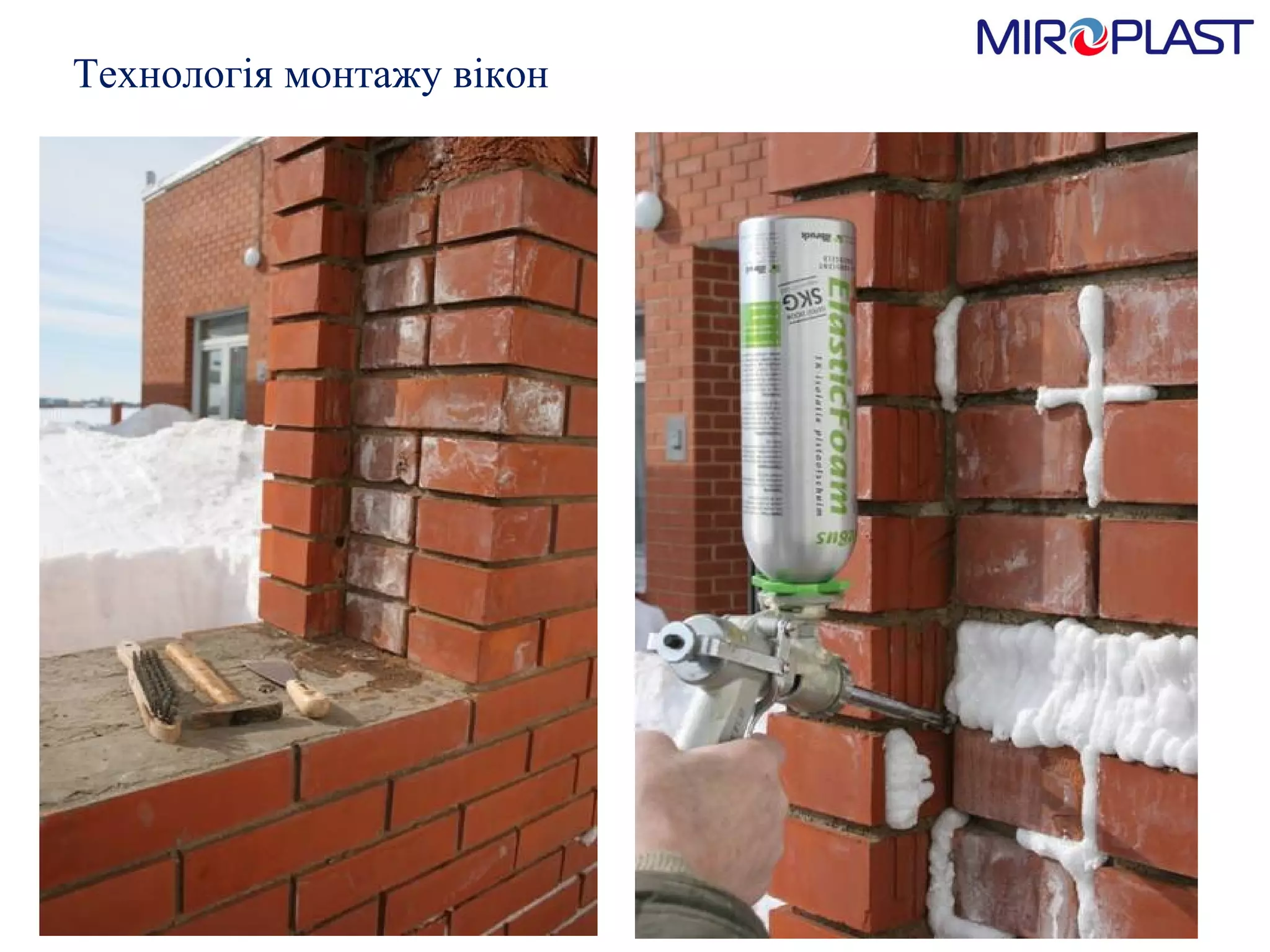

73. Технологія монтажу вікон

74. Технологія монтажу вікон

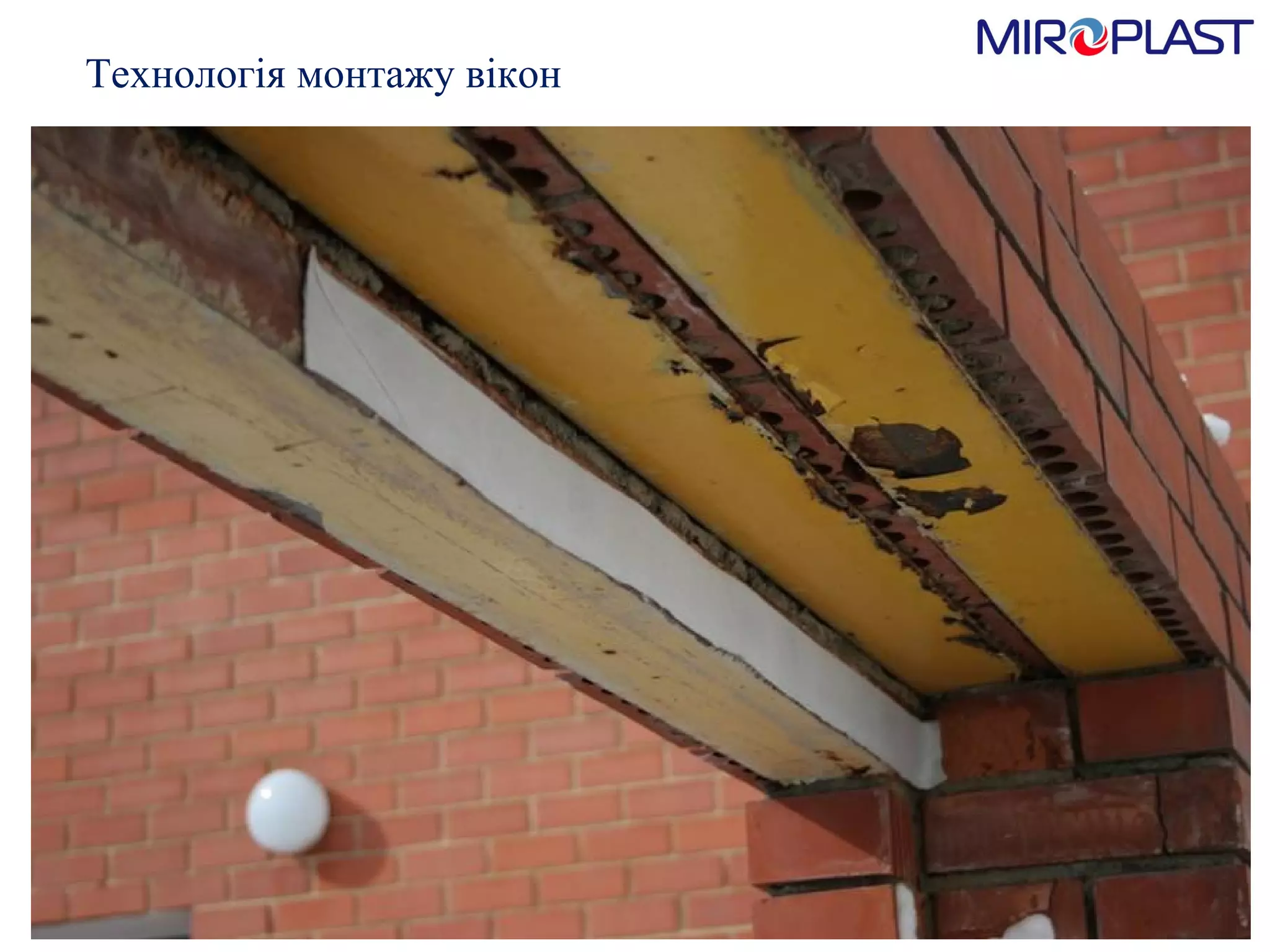

75. Технологія монтажу вікон

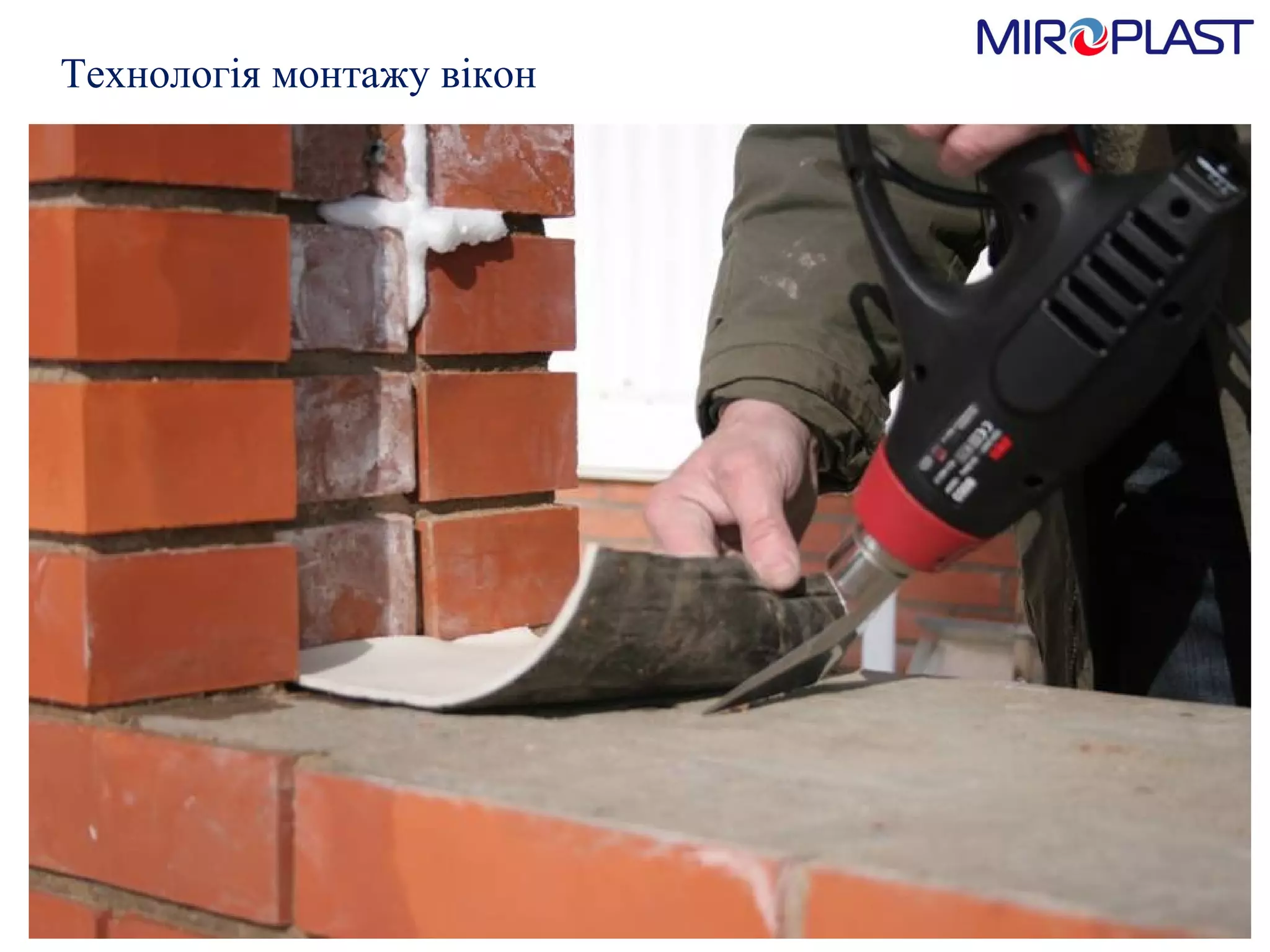

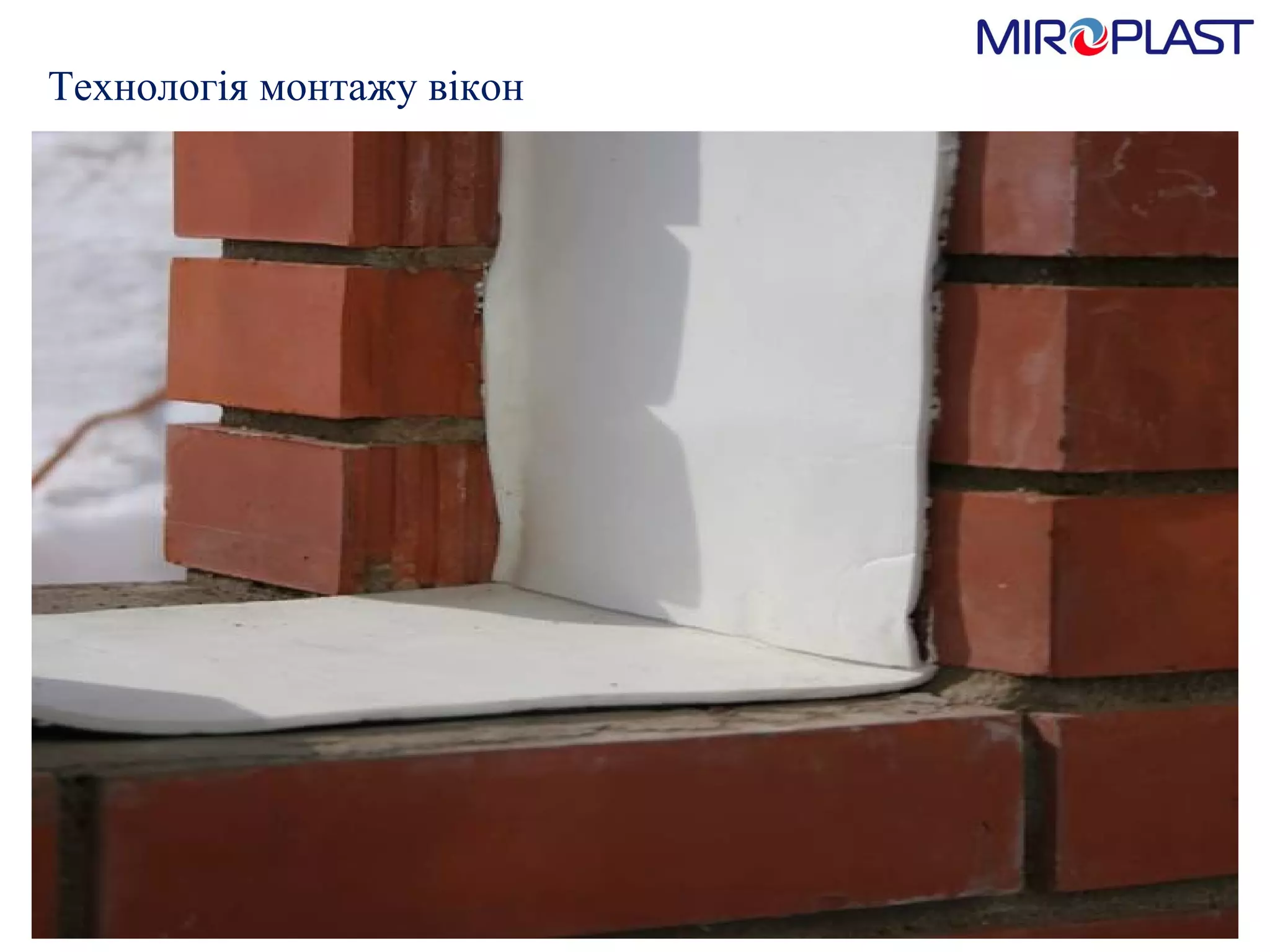

76. Технологія монтажу вікон

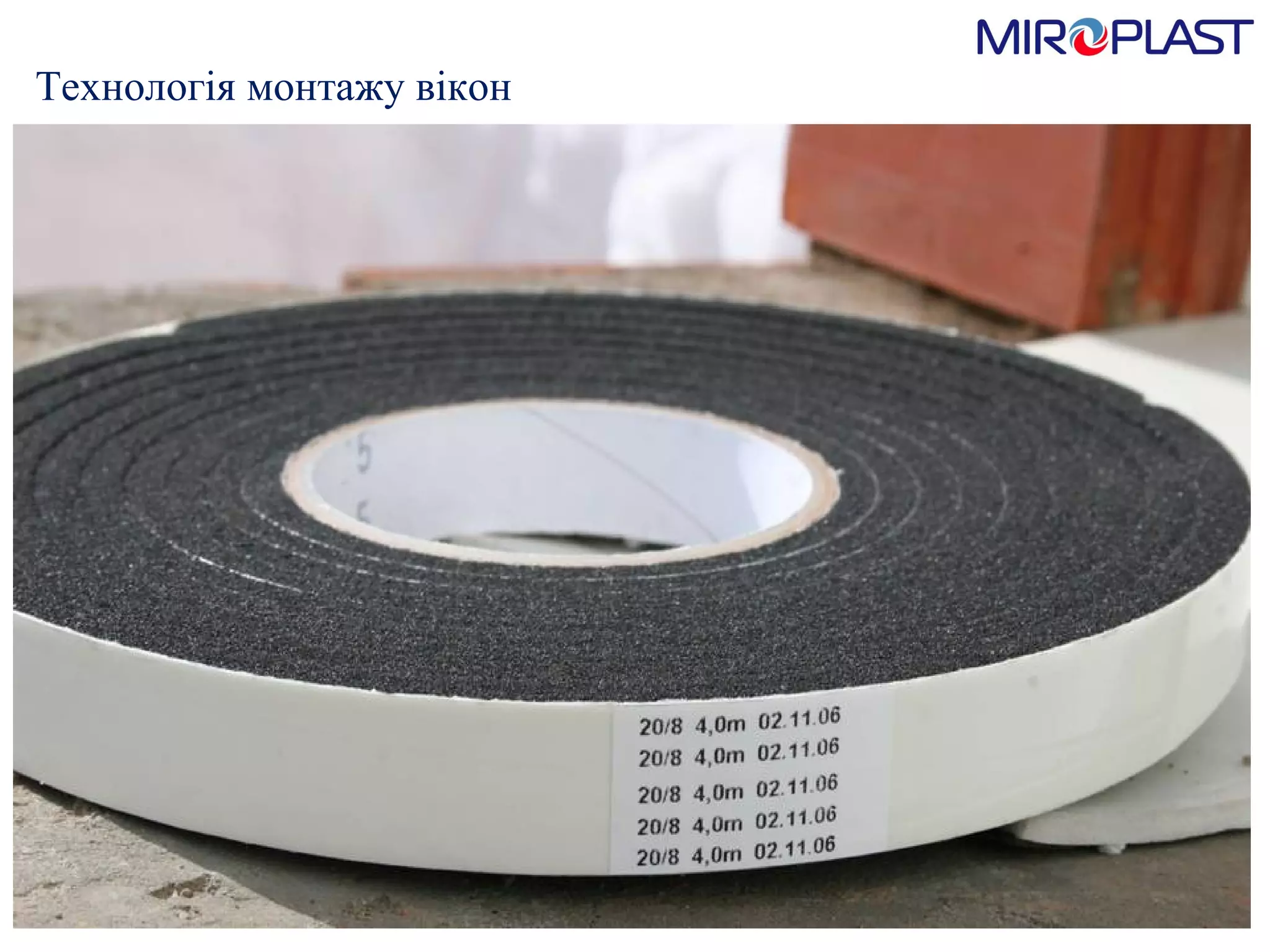

77. Технологія монтажу вікон

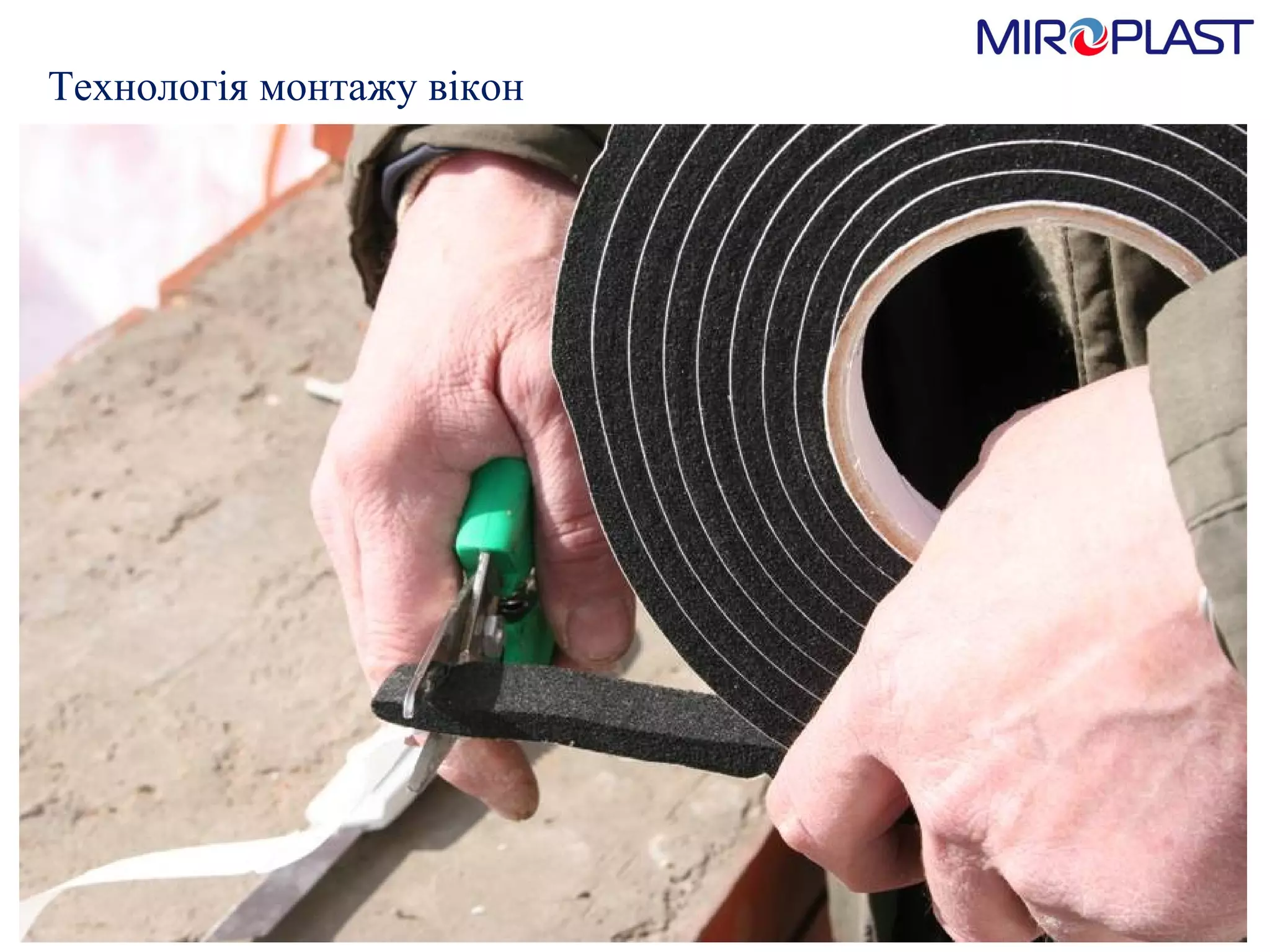

78. Технологія монтажу вікон

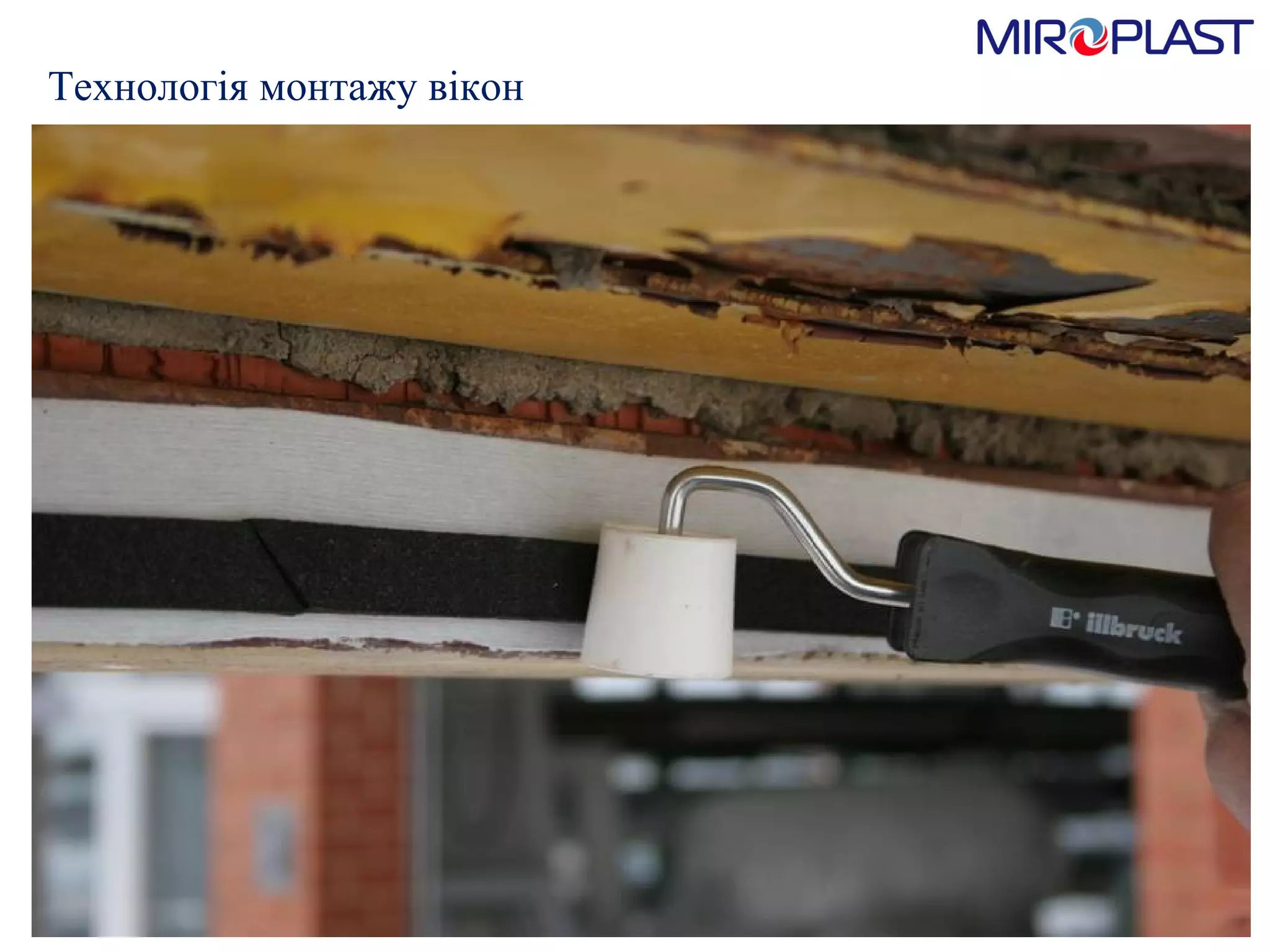

79. Технологія монтажу вікон

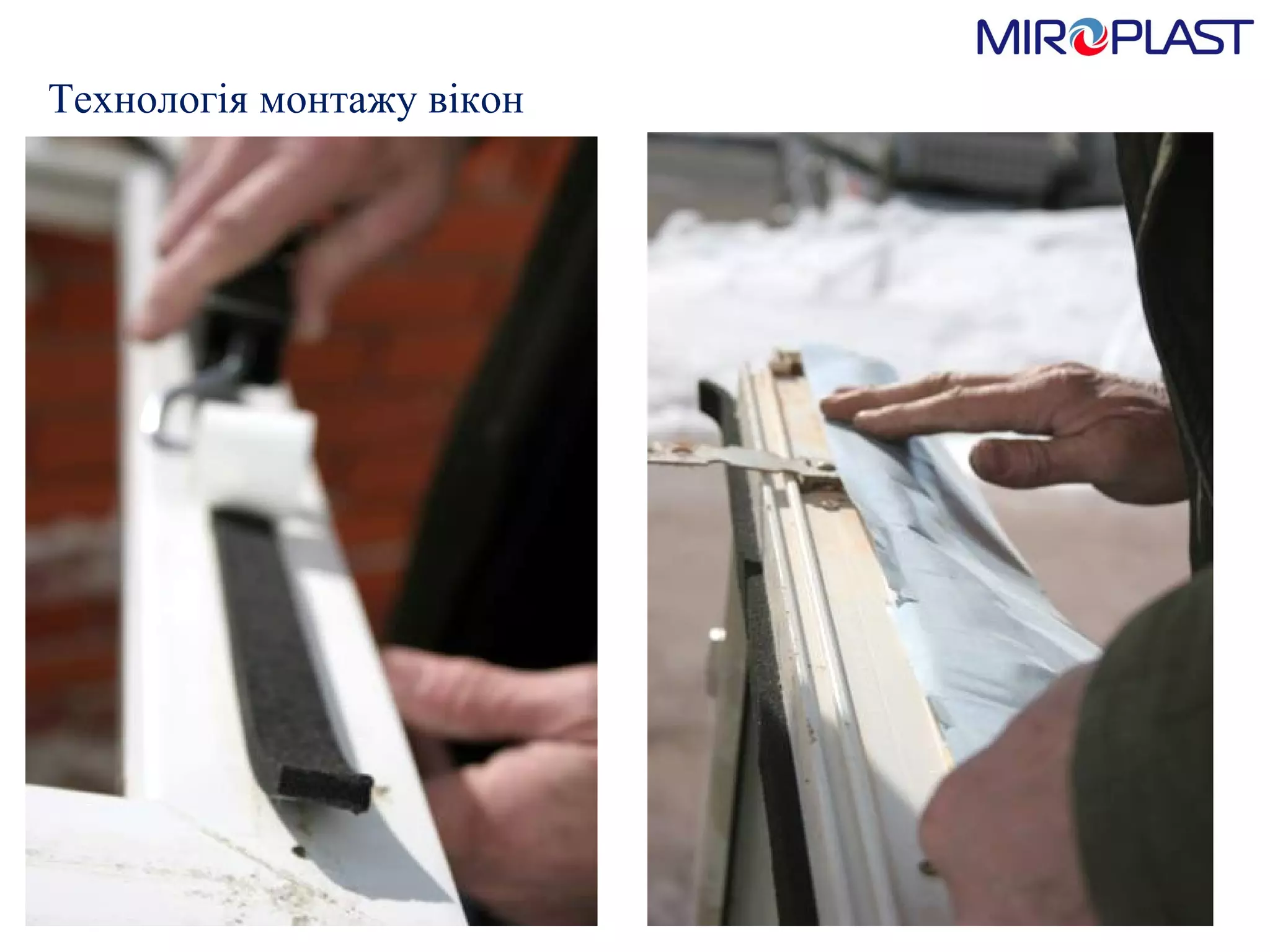

80. Технологія монтажу вікон

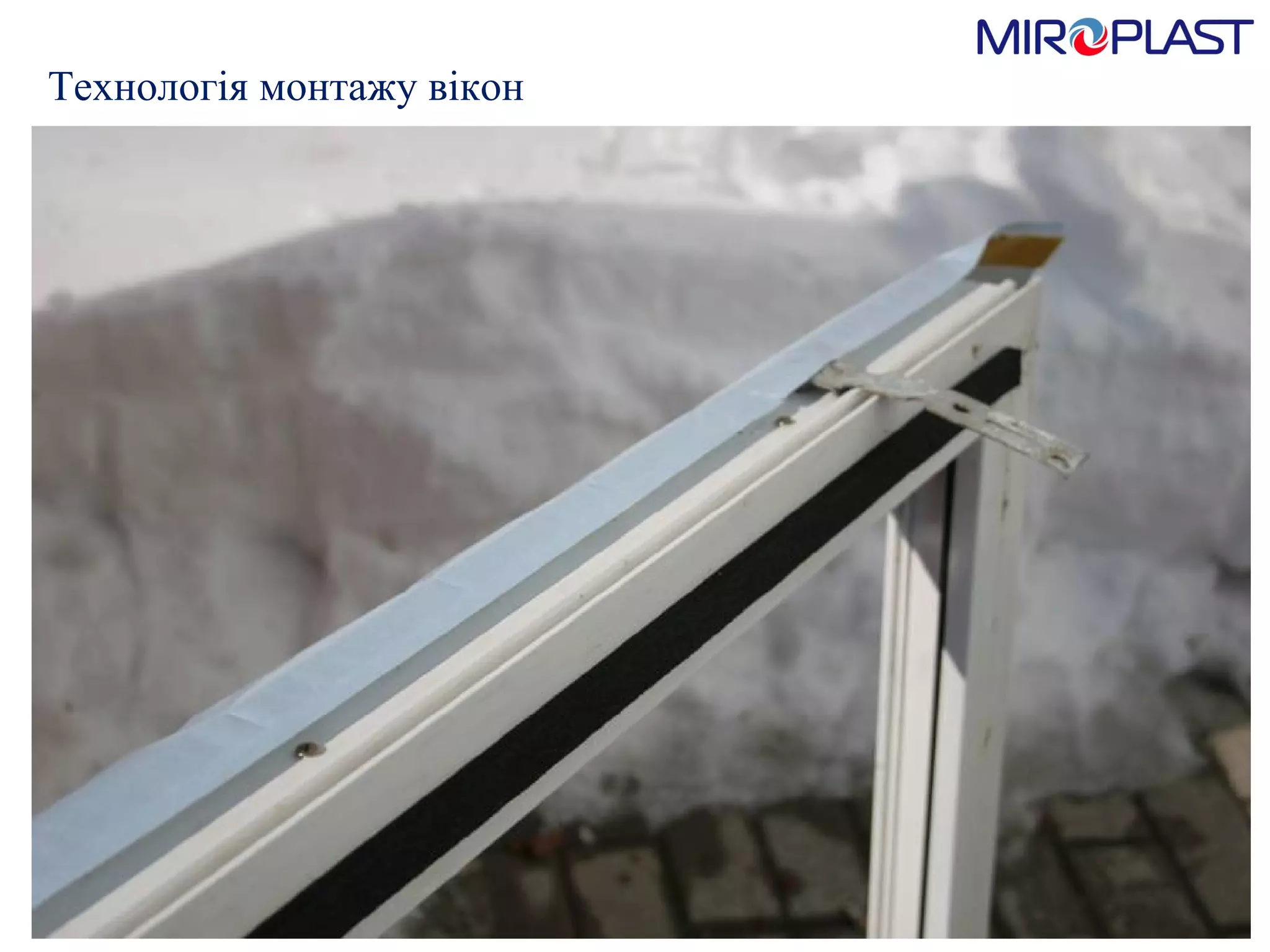

81. Технологія монтажу вікон

82. Технологія монтажу вікон

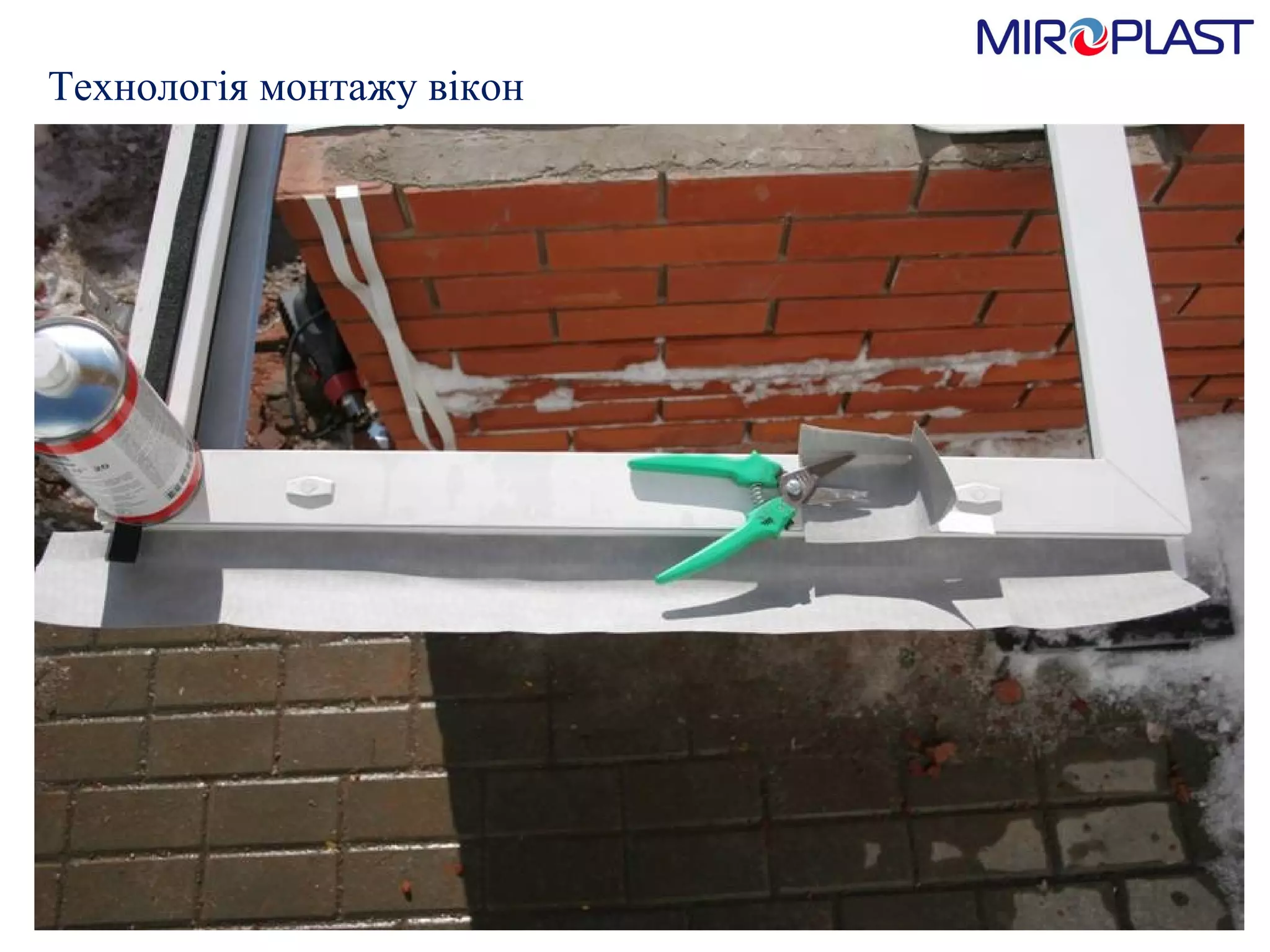

83. Технологія монтажу вікон

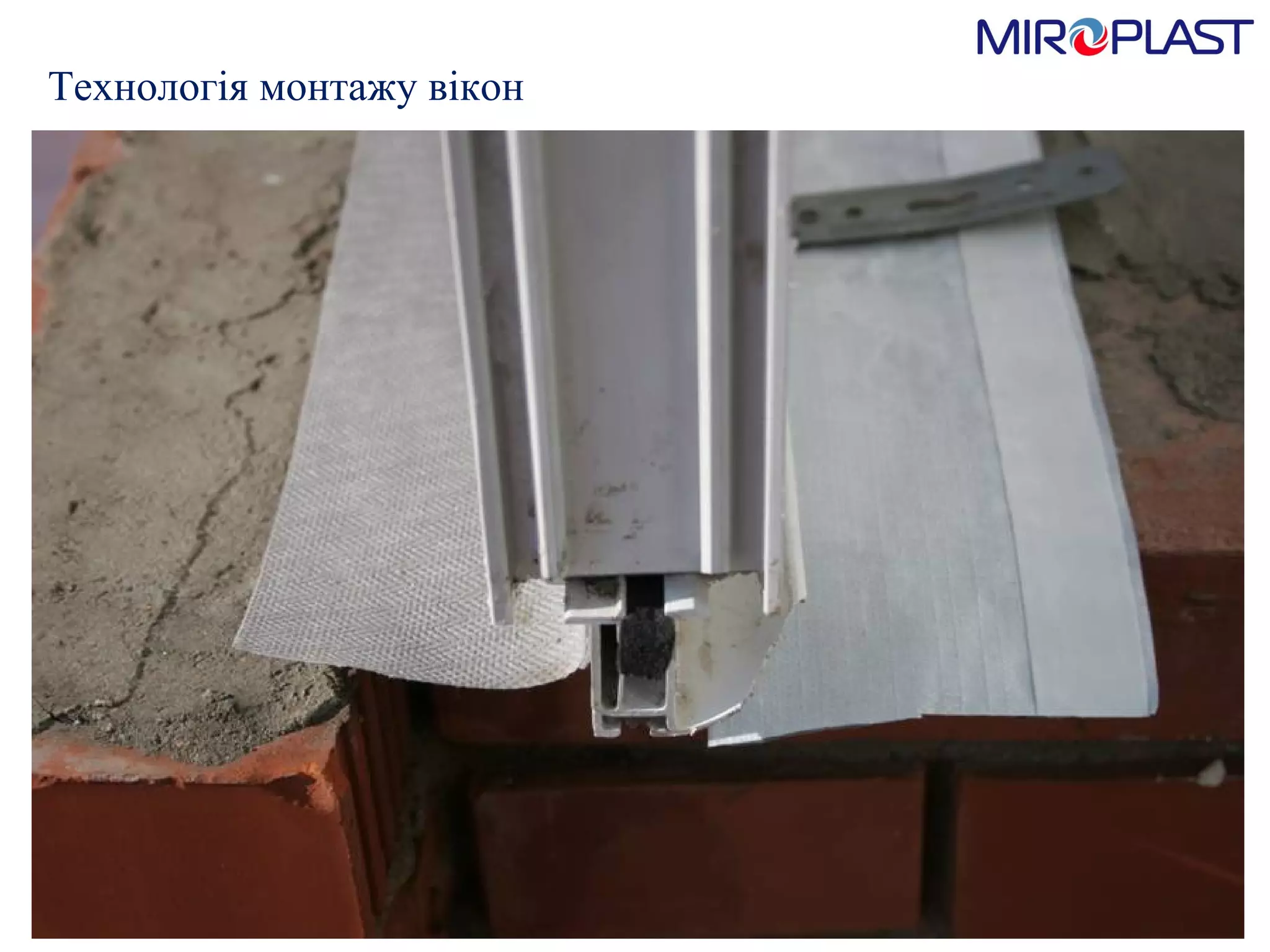

84. Технологія монтажу вікон

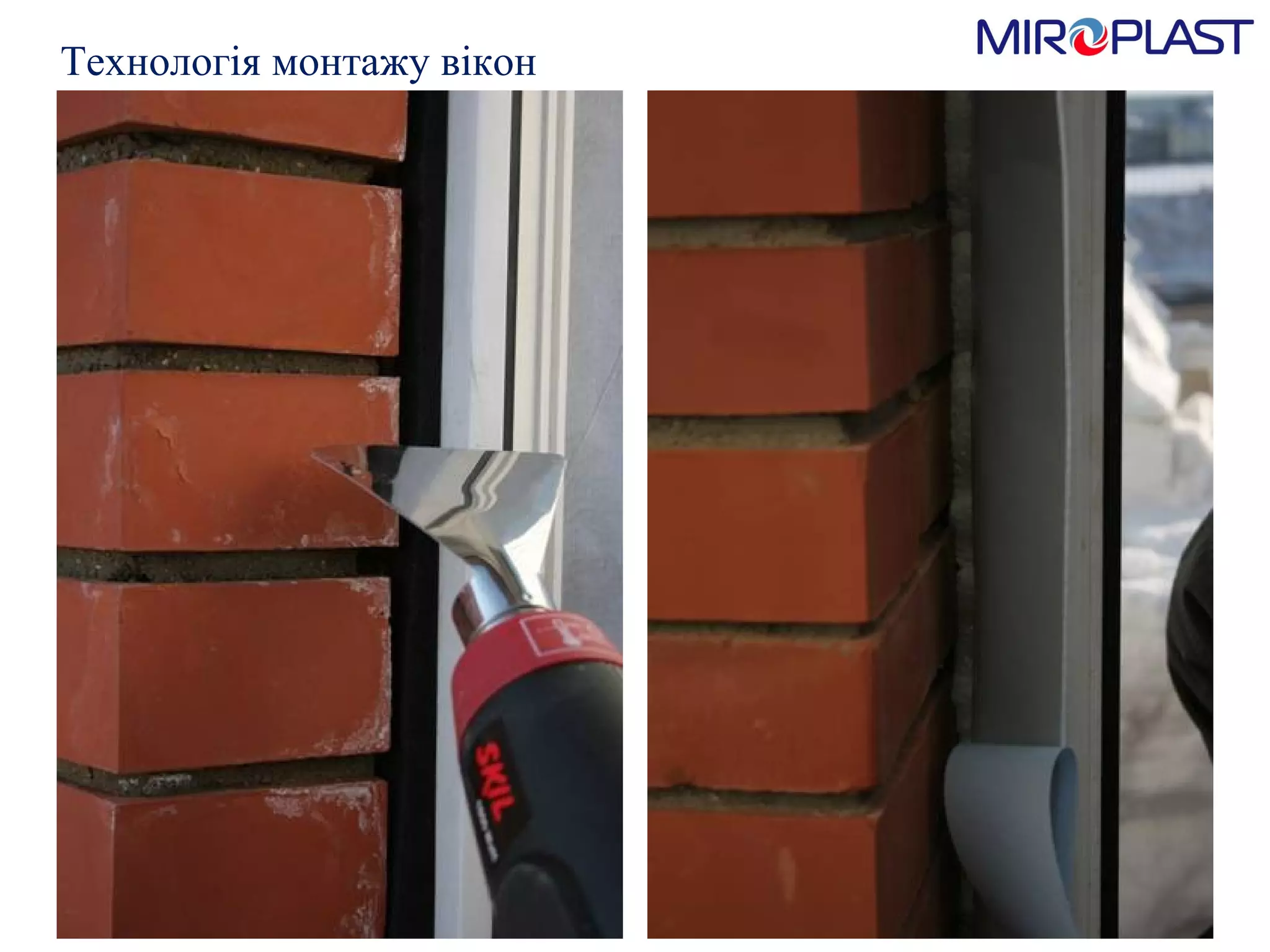

85. Технологія монтажу вікон

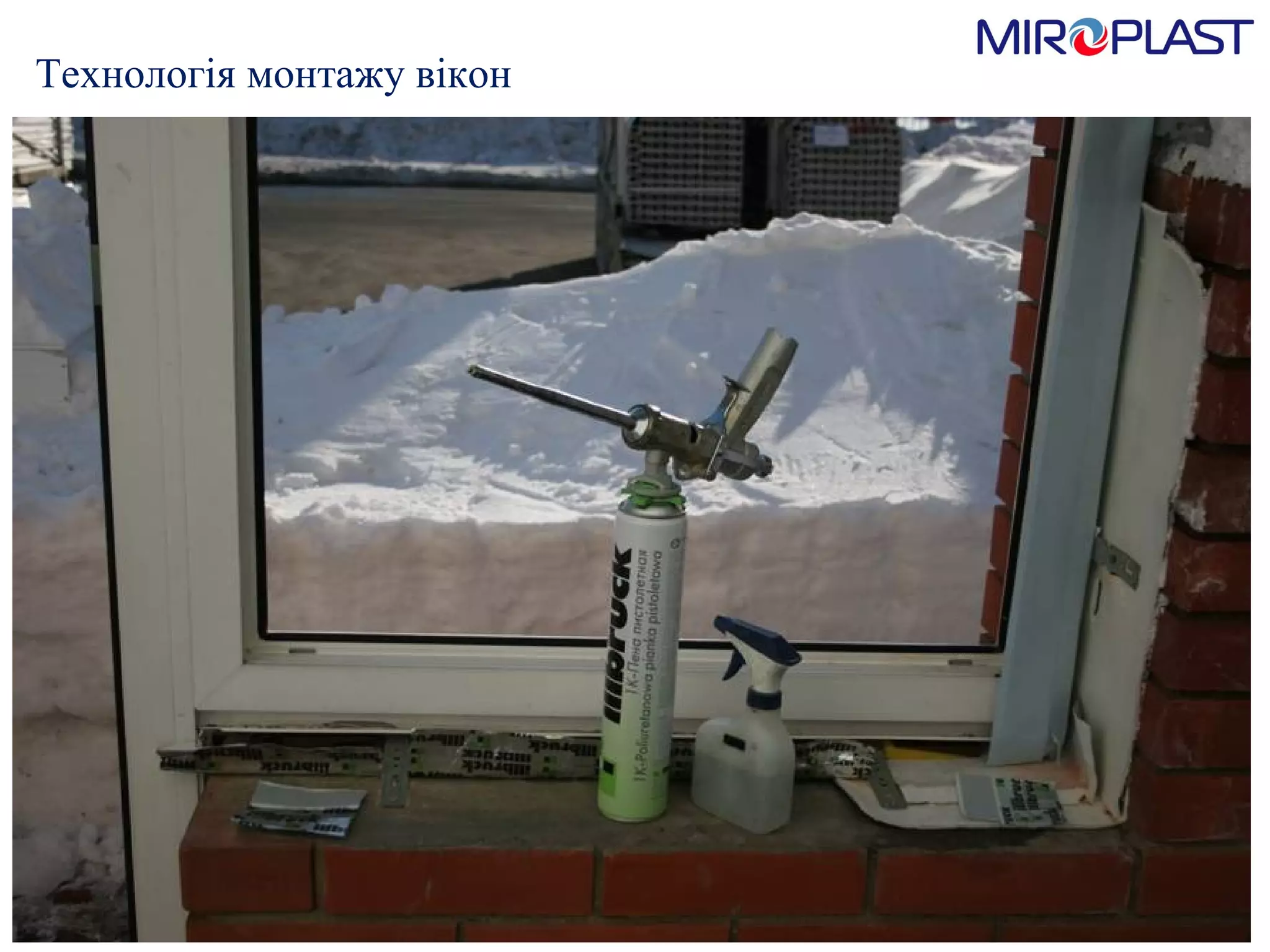

86. Технологія монтажу вікон

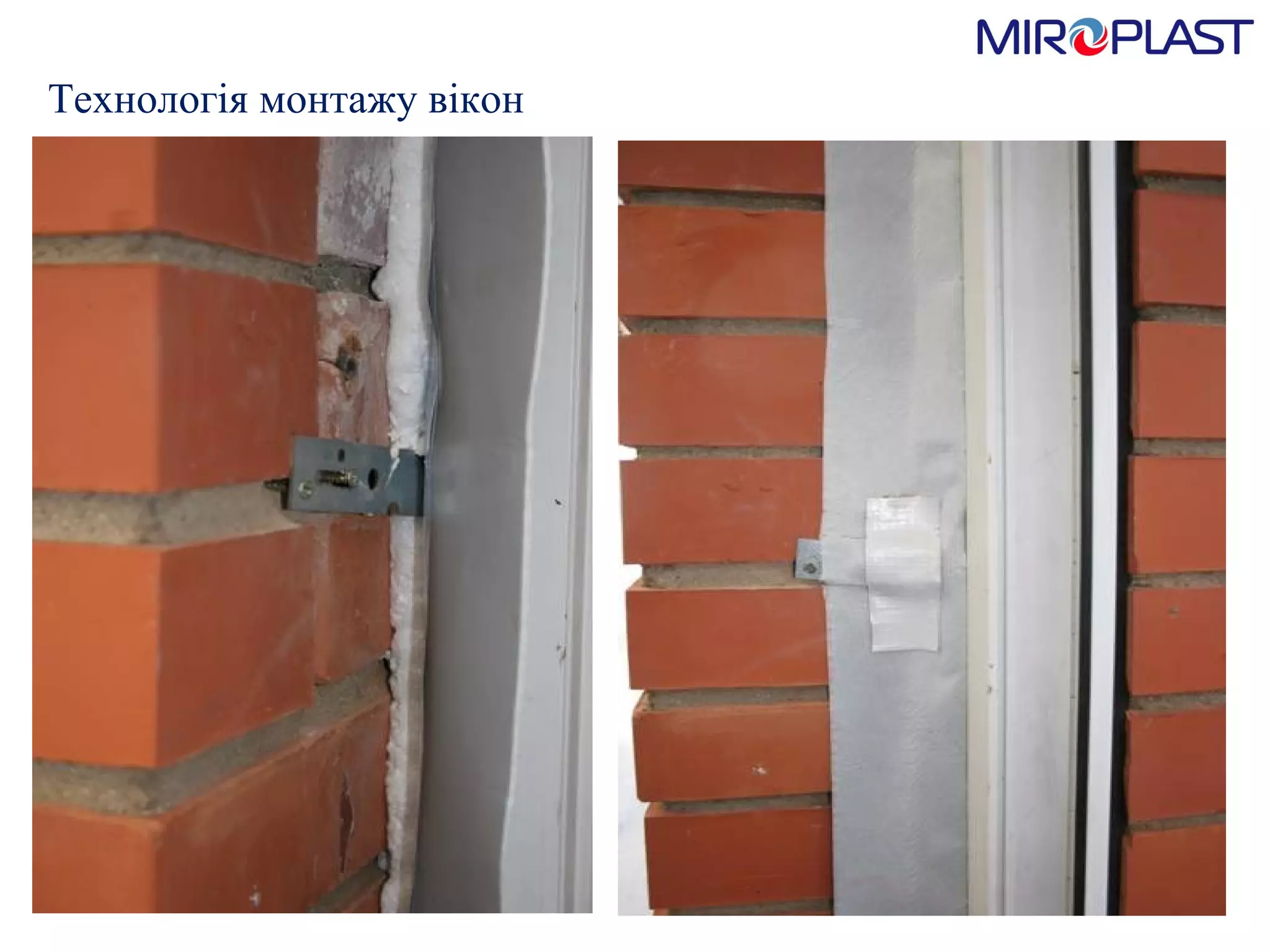

87. Технологія монтажу вікон

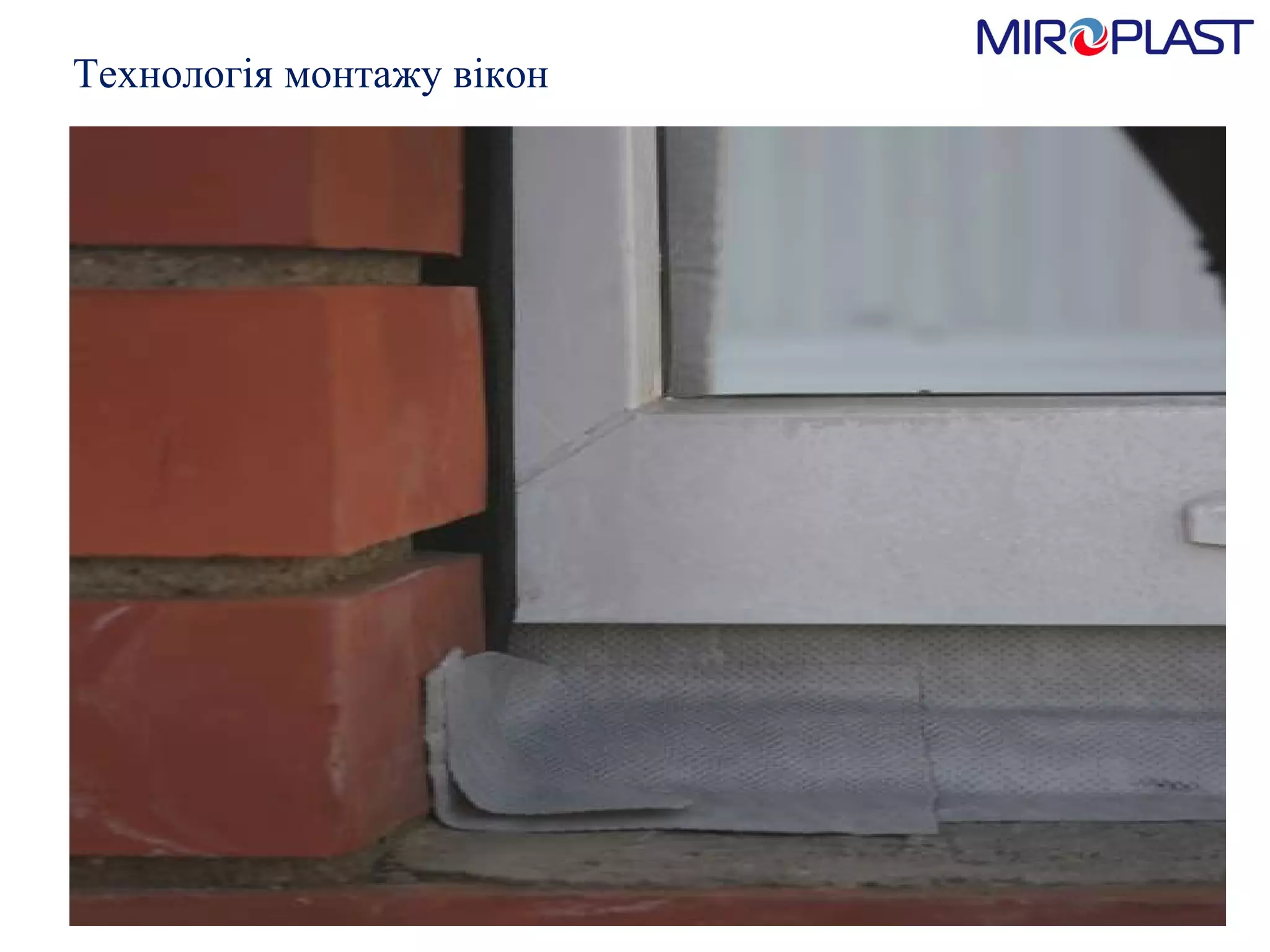

88. Технологія монтажу вікон

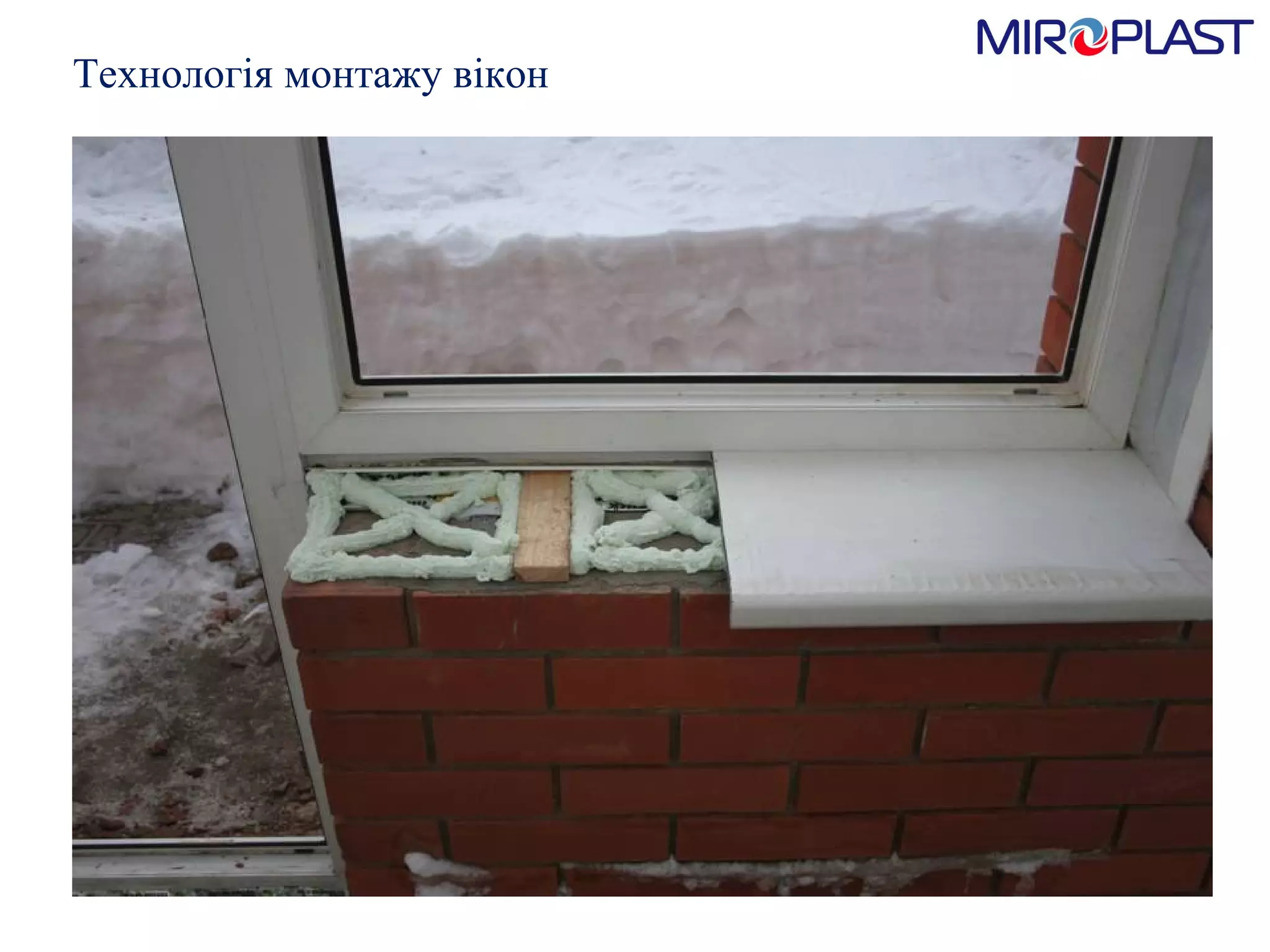

89. Технологія монтажу вікон

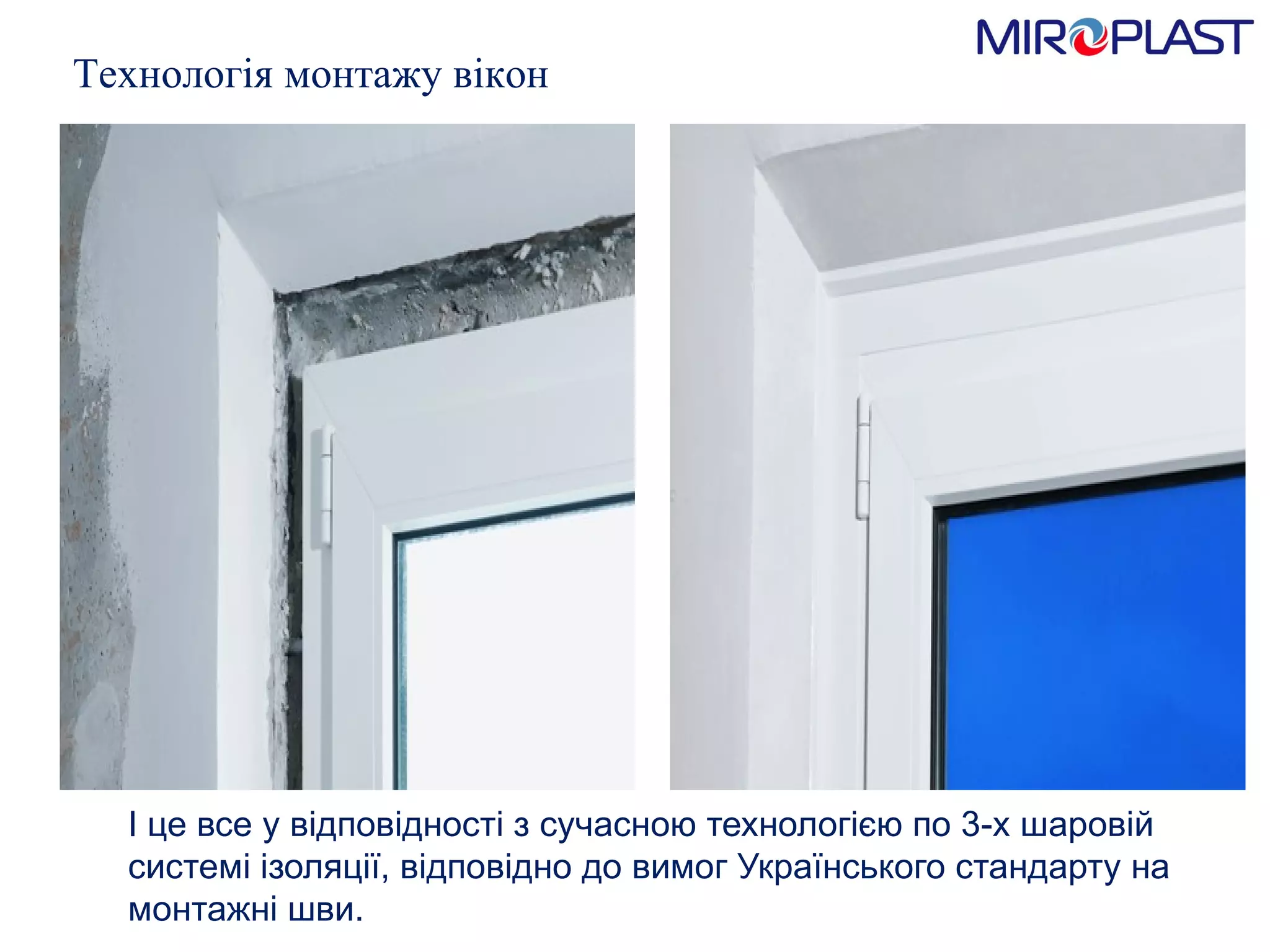

90. І це все у відповідності з сучасною технологією по 3-х шаров i й системі ізоляції, відповідно до вимог Українського стандарту на монтажні шви. Технологія монтажу вікон

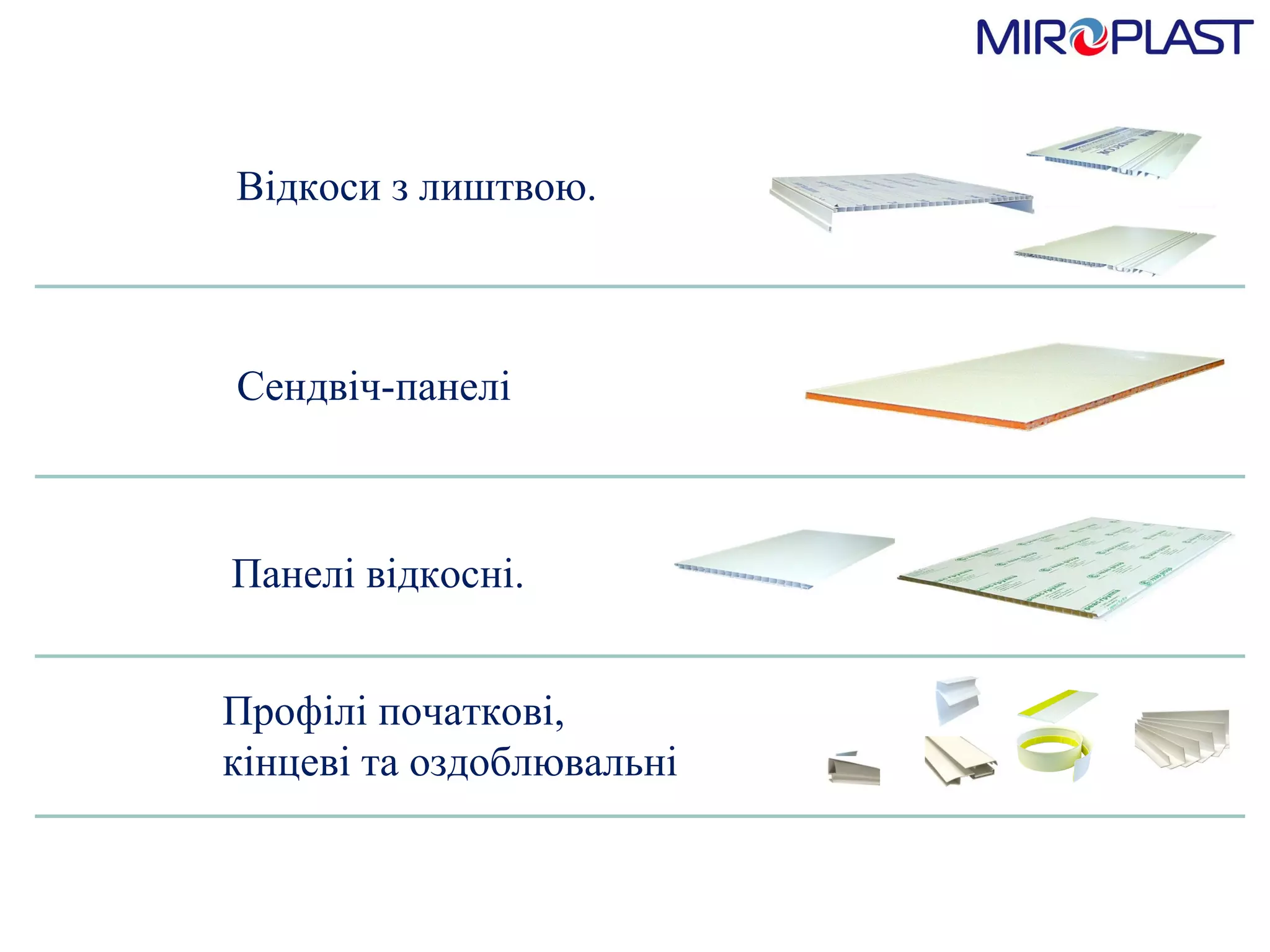

91. Відкоси з лиштвою. Сендвіч-панелі Панелі відкосні. Профілі початкові, кінцеві та оздоблювальні

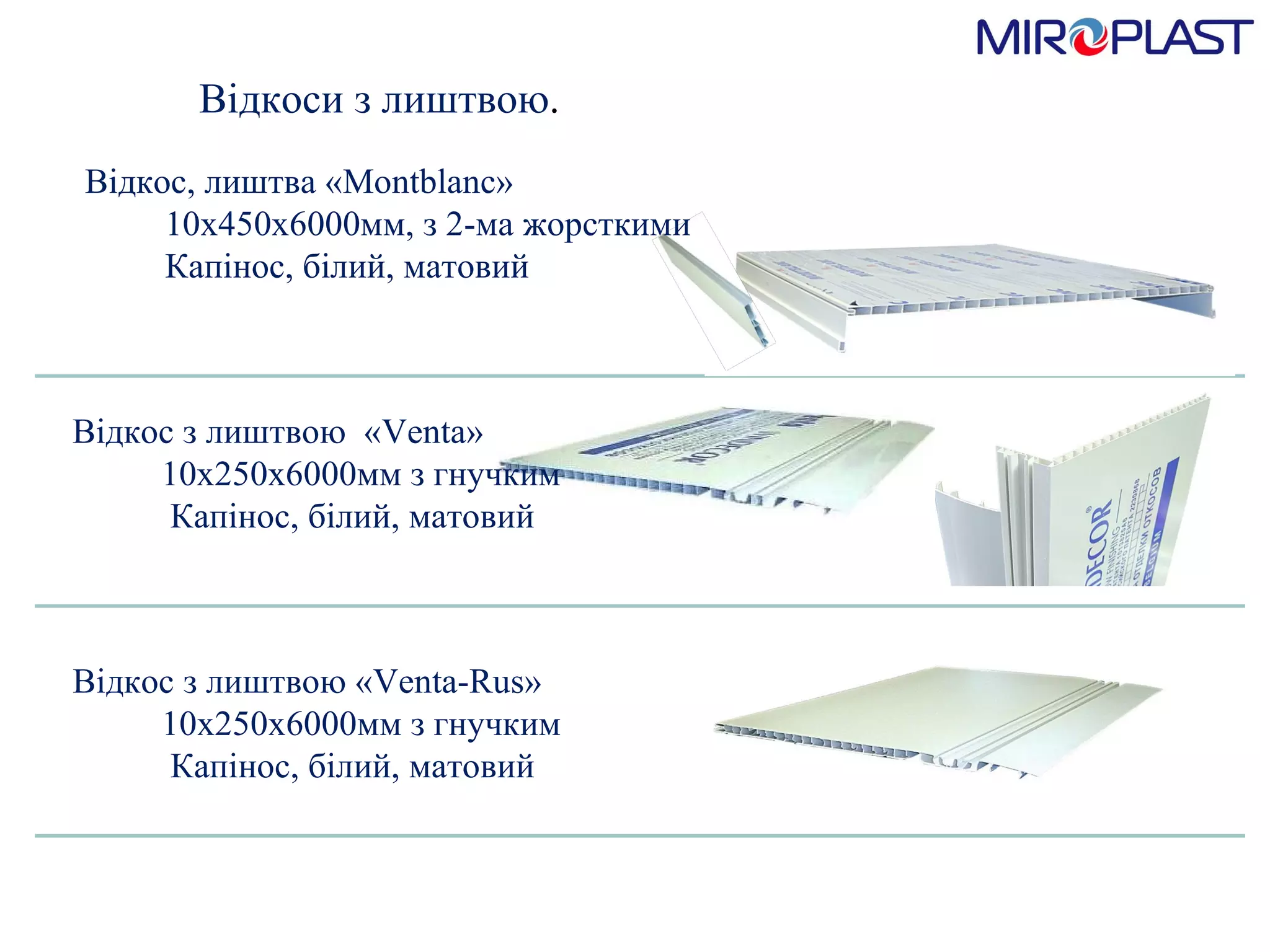

92. Відкоси з лиштвою . Відкос, лиштва «Montblanc» 10х450х6000мм, з 2-ма жорсткими Капінос, білий, матовий Відкос з лиштвою «Venta» 10х250х6000мм з гнучким Капінос, білий, матовий Відкос з лиштвою «Venta-Rus» 10х250х6000мм з гнучким Капінос, білий, матовий

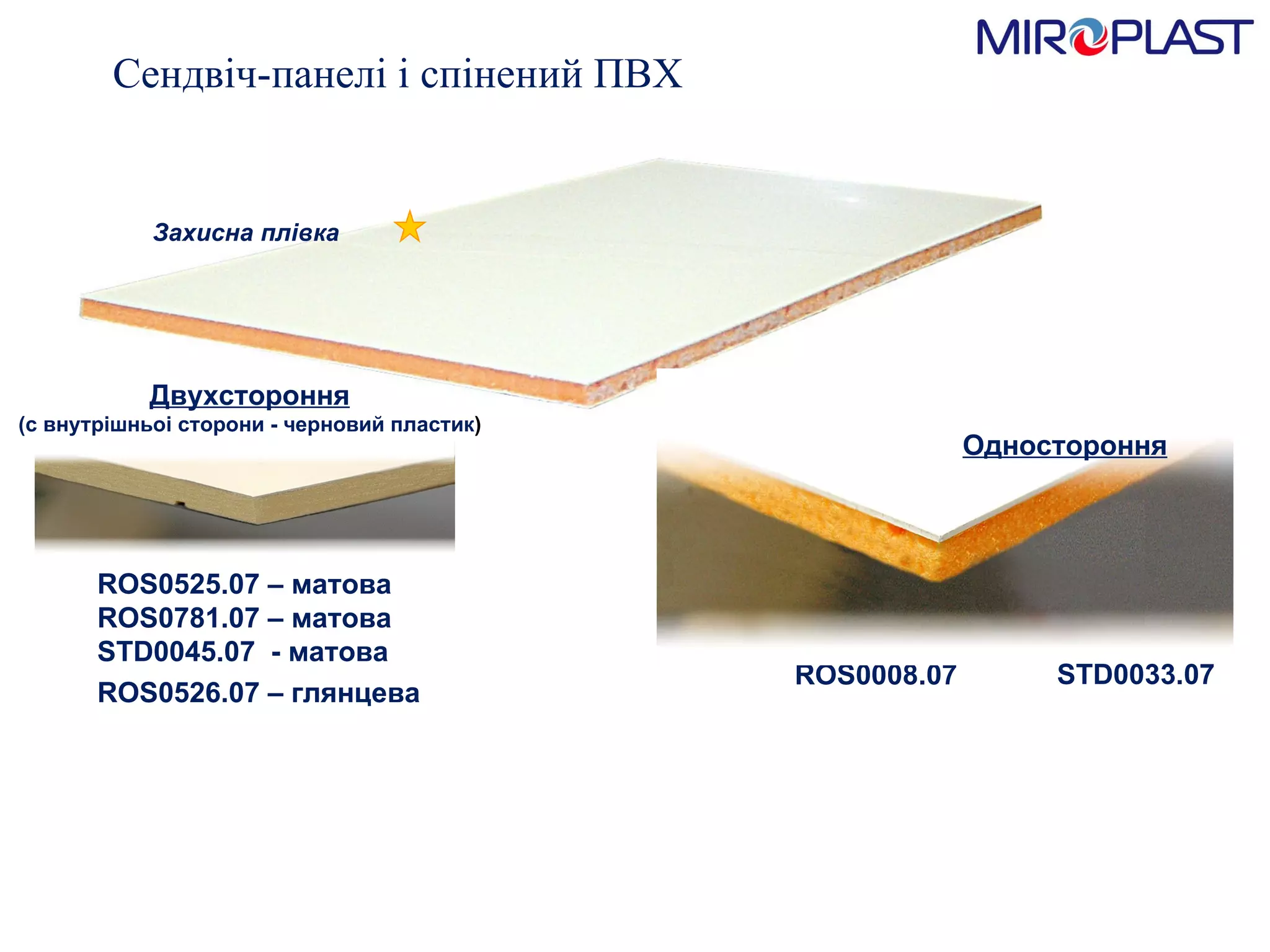

93. ROS00 08 .07 ROS0 525 .07 – матова ROS0781.07 – матова STD0045.07 - матова Двухстороння (с внутр i шньо i сторони - черновий пластик ) Одностороння ROS0 526 .07 – глянцева STD0033.07 Сендвіч-панелі і спінений ПВХ Захисна пл i вка

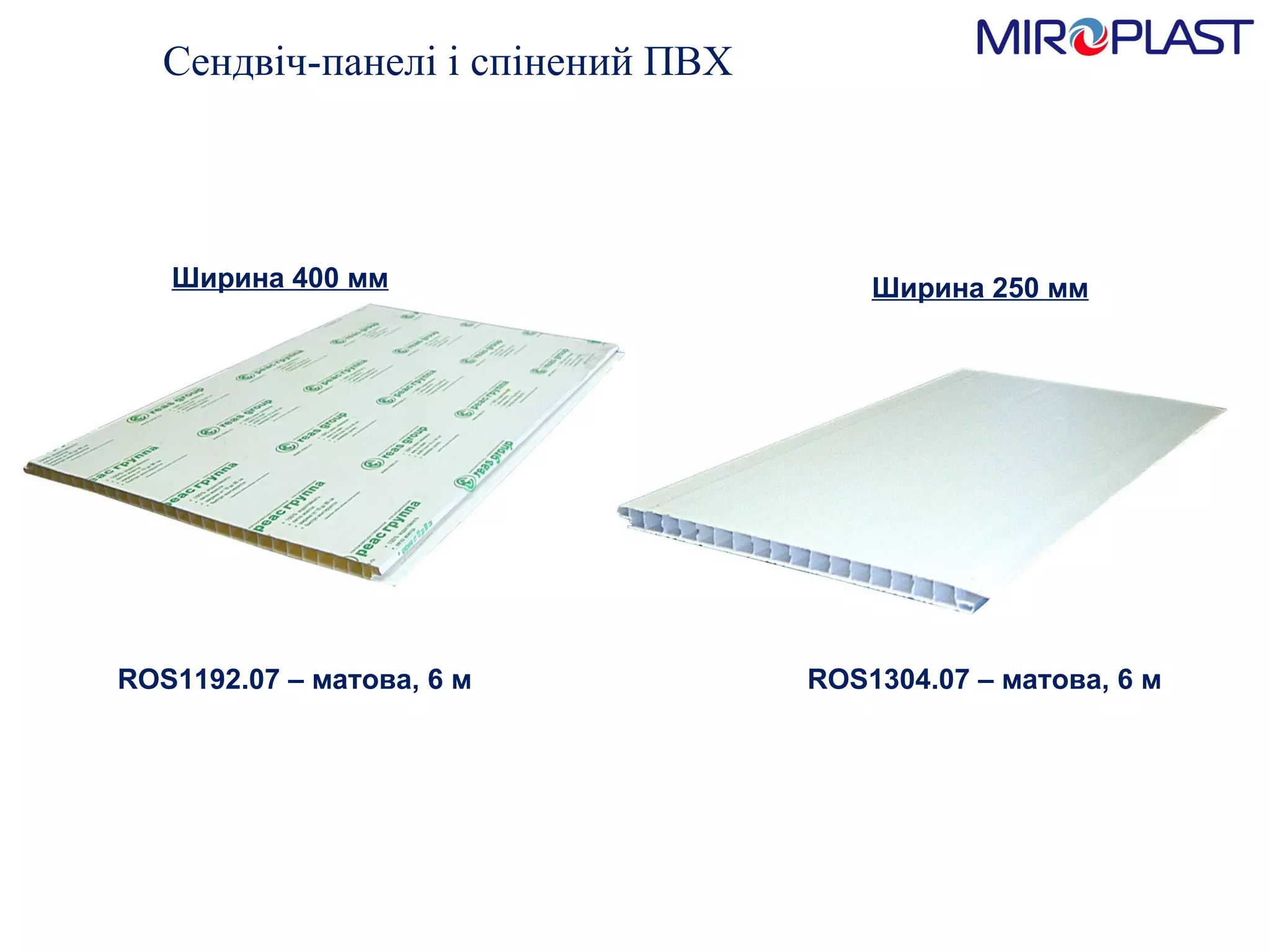

94. ROS1192.07 – матова, 6 м Ширина 250 мм Ширина 400 мм ROS 1304 .07 – матова, 6 м Сендвіч-панелі і спінений ПВХ

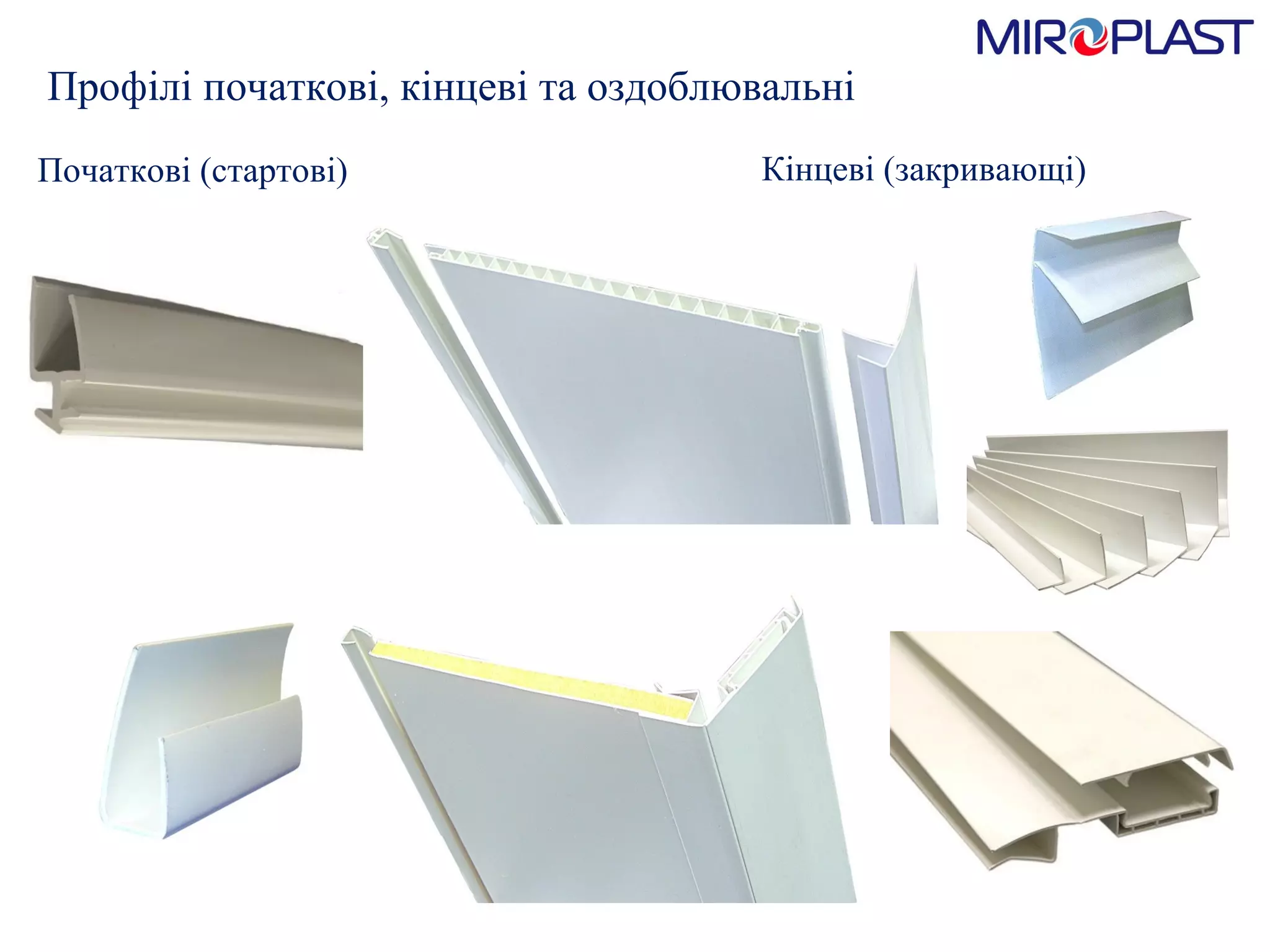

95. Початкові (стартові) Профілі початкові, кінцеві та оздоблювальні Кінцеві (закривающ i)

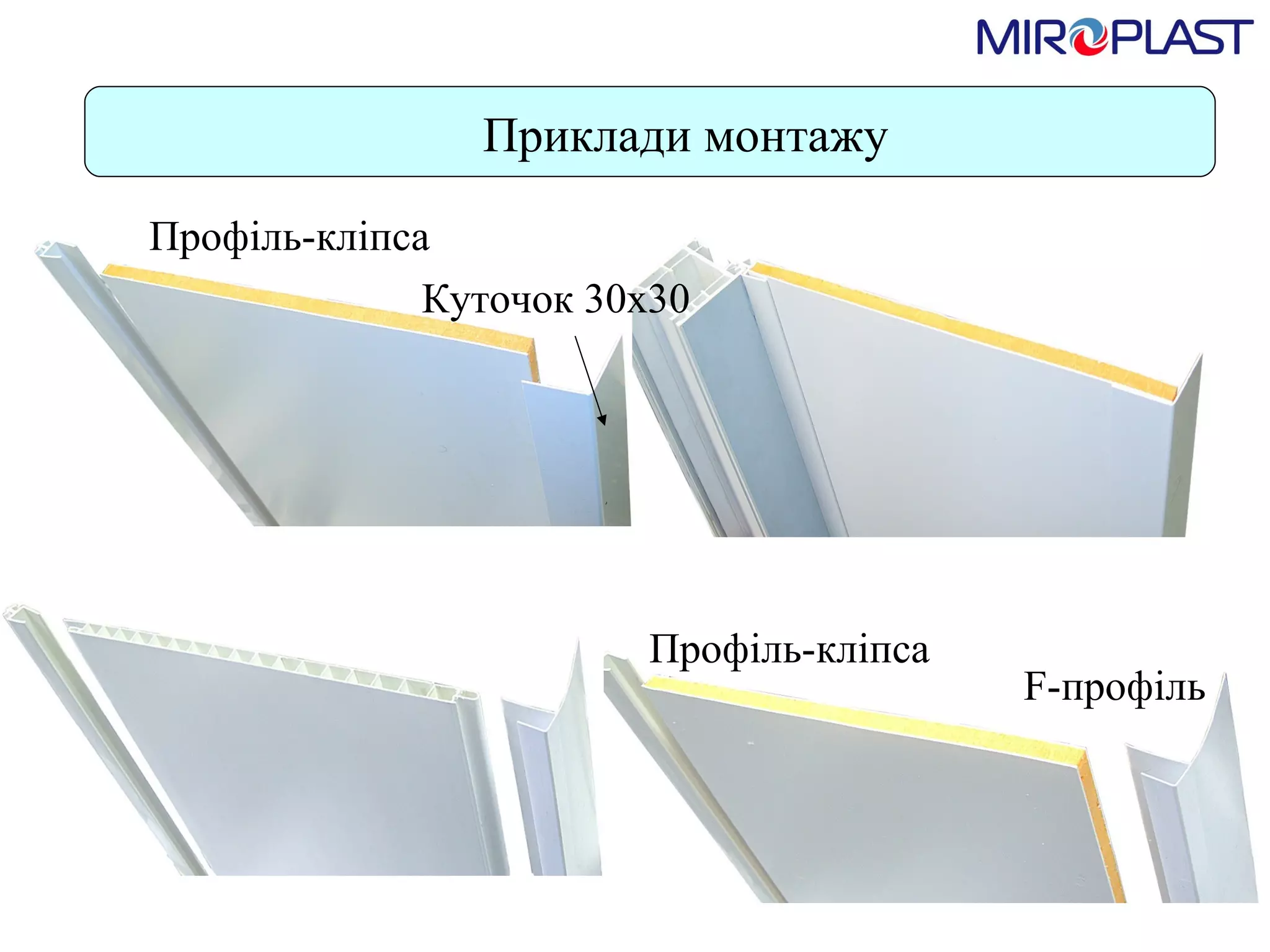

96. Приклади монтажу Профіль-кліпса Профіль-кліпса Куточок 30х30 F- профіль

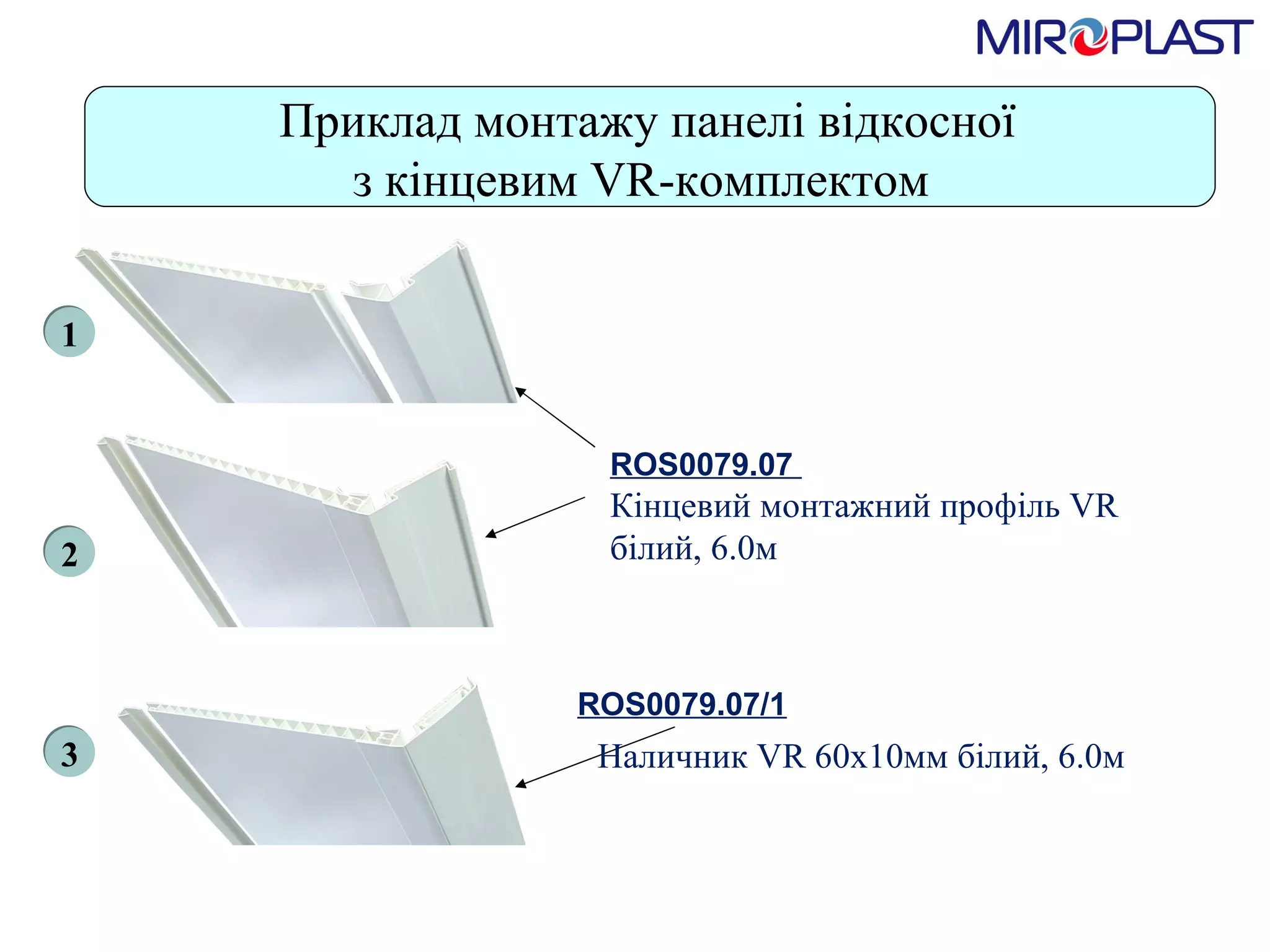

97. Приклад монтажу панелі відкосної з кінцевим VR-комплектом ROS0079.0 7 Кінцевий монтажний профіль VR білий, 6.0м ROS0079.0 7 /1 1 2 3 Наличник VR 60х10мм білий, 6.0м
