Документ описывает технологии и материалы для высотного строительства, включая 3D-моделирование и передачу данных в системы ЧПУ. Особое внимание уделено применению инновационных термопрофильных панелей Quickpanel, которые снижают трудозатраты и обеспечивают эффективную теплоизоляцию. Приведены примеры строительства различных типов зданий с использованием этих технологий и материалов.

1. Ограждающие конструкции для высотного строительства

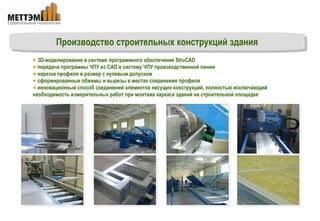

2. 3D-моделирование в системе программного обеспечения StruCAD передача программы ЧПУ из CAD в систему ЧПУ производственной линии нарезка профиля в размер с нулевым допуском сформированные обжимы и вырезы в местах соединения профиля инновационный способ соединений элементов несущих конструкций, полностью исключающий необходимость измерительных работ при монтаже каркаса зданий на строительной площадке Производство строительных конструкций здания

3. Проектирование и расчеты в программе StruCAD Линия продольной и поперечной резки рулонной стали Производство

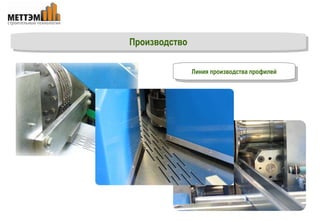

4. Линия производства профилей Производство

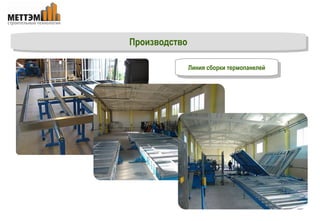

5. Линия сборки термопанелей Производство

6. Материалы ТЕРМОПРОФИЛЬНЫХ ПАНЕЛЕЙ Прокат холоднокатаный горячеоцинкованный RUUKI , НЛМК, ММК (ГОСТ 14918-80, 1-й класс покрытия Zn , 275 г/м2) Фиброцементный лист ( магнезит, стекломагнезит, перлит ). Класс горючести НГ. Гипсокартон GEK-13 ( повышенные прочностные характеристики ) Базальтовые плиты ISOROC ( ЛАЙТ БАТТС ). Плотность 4 5 кг/м3. Класс горючести – НГ.

7. Материалы ТЕРМОПРОФИЛЬНЫХ ПАНЕЛЕЙ. Оцинкованный термопрофиль Высококачественная легированная (упрочненная) оцинкованная сталь. Кардинальное снижение теплопроводности (на 90%) за счет удлинения пути теплового потока. Высокий показатель отношения прочности материала к плотности (дерево – вдвое меньше, железобетон в 20 раз меньше). Срок службы не менее 100 лет с сохранением всех потребительских характеристик.

8. Материалы ТЕРМОПРОФИЛЬНЫХ ПАНЕЛЕЙ. Оцинкованный термопрофиль .

9. Ограждающие конструкции QuickPanel . ТРУДОЗАТРАТЫ Сравнение материалов Кирпич М 150 t=400мм (250 кирпич,150утепление) Пеноблок D 500 t= 350мм (200 блок,150 утепление) Газоблок t= 350мм (200 блок,150 утепление) QuickPanel t = 235мм Трудозатраты на 1 м2, ч/ч 6,5 3,7 3,8 1,5 Скорость монтажа 100 м2 стены, дни 12 10 10 1,5-2 Подготовка внутренней поверхности стены к чистовой отделке Штукатурка или облицовка ГКЛ Штукатурка или облицовка ГКЛ Штукатурка или облицовка ГКЛ Не требует Вес 1 м2 стены 420 125 135 50

10. Ограждающие конструкции QuickPanel Сравнительные характеристики Состав панелей: Термопрофильный каркас (1-2мм), шаг стоек 600 мм Эффективная теплоизоляция Пароизоляция Гипсокартон Высота стены – до 2,7м. Длина стены – до 6,0м. Толщина стены – 60 – 300 мм. СНиП 23-02-2003 Требования СНиП* / материалы R 1=2,2 м2оС/Вт R 2 = 3,0 м2оС/Вт Кирпич глиняный обыкновенный 1 480 мм 2 200 мм Кирпич эффективный 1 000 мм 1 500 мм Пенобетон 300 мм 450 мм Quickpanel 140 мм 170 мм

12. Строительство офисного здания с использованием QuickPanel

13. Строительство офисного здания с использованием QuickPanel

14. Строительство офисного здания с использованием QuickPanel

15. Строительство гостиницы с использованием QuickPanel

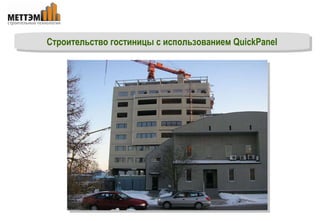

16. Строительство гостиницы с использованием QuickPanel

17. Строительство производственного комплекса с использованием QuickPanel

18. Строительство производственного комплекса с использованием QuickPanel

19. Строительство многоэтажного жилого дома

20. Строительство многоэтажного жилого дома

21. Строительство многоэтажного жилого дома

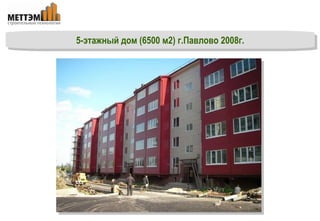

22. 5-этажный дом (6500 м2) г.Павлово 2008г.

23. 5-6 этажный дом (7000м2) Н. Новгород .

24. 10-11 этажный дом (23000 м2) Н.Новгород 2007г.

25. Строительство многоэтажного жилого дома г.Воронеж

26. 10-этажный дом (13000 м2) г.Кстово
