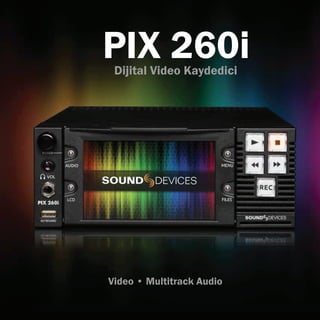

PIX 260i
Dijital Video Kaydedici

Video • Multitrack Audio

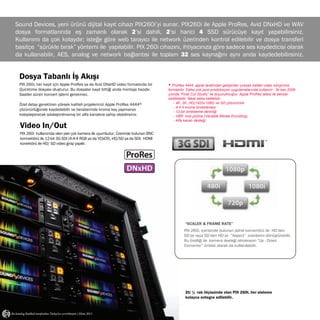

Sound Devices, yeni ürünü dijital kayıt cihazı PIX260i’yi sunar. PIX260i ile Apple ProRes, Avid DNxHD ve WAV
dosya formatlarında eş zamanlı olarak 2’si dahili, 2’si harici 4 SSD sürücüye kayıt yapabilirsiniz.
Kullanımı da çok kolaydır; isteğe göre web tarayıcı ile network üzerinden kontrol edilebilir ve dosya transferi
basitçe “sürükle bırak” yöntemi ile yapılabilir. PIX 260i cihazını, ihtiyacınıza göre sadece ses kaydedicisi olarak
da kullanabilir, AES, analog ve network bağlantısı ile toplam 32 ses kaynağını aynı anda kaydedebilirsiniz.

Dosya Tabanlı İş Akışı
PIX 260i, her kayıt için Apple ProRes ya da Avid DNxHD video formatında bir
Quicktime dosyası oluşturur. Bu dosyalar kayıt bittiği anda montaja hazıdır.
Saatler süren konvert işlemi gerekmez.
Özel detay gerektiren yüksek kaliteli projelerinizi Apple ProRes 4444*
çözünürlüğünde kaydedebilir ve beraberinde kroma key yapmanızı
kolaylaştıracak sıkılaştırılmamış bir alfa kanalına sahip olabilirsiniz.

Video In/Out

* ProRes 4444, apple tarafından geliştirilen yüksek kaliteli video sıkıştırma
formatıdır. Daha çok post prodüksiyon uygulamalarında kullanılır. İlk kez 2009
yılında “Final Cut Studio” ile duyurulmuştur. Apple ProRes ailesi ile benzer
özelliktedir; fakat daha kalitelidir.
- 4K, 2K, HD(1920x1080) ve SD çözünürlük
- 4:4:4 kroma örneklemesi
- 12-bit örnekleme derinliği
- VBR kod çözme (Variable Bitrate Encoding)
- Alfa kanalı desteği

PIX 260i kullanımda olan pek çok kamera ile uyumludur. Üzerinde bulunan BNC
konnektörü ile 12-bit 3G SDI (4:4:4 RGB ya da YCbCR), HD/SD ya da SDI; HDMI
konektörü ile HD/ SD video girişi yapılır.

“SCALER & FRAME RATE”
PIX 260i, içerisinde bulunan dahili konvertörü ile HD’den
SD’ye veya SD’den HD’ye “Aspect” oranlarını dönüştürebilir.
Bu özelliği ile kamera desteği olmaksızın “Up - Down
Converter” ünitesi olarak da kullanılabilir.

2U 1/ rak ölçüsünde olan PIX 260i, her sisteme
2
kolayca entegre edilebilir.

Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013

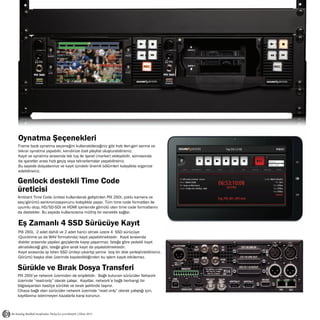

Oynatma Şeçenekleri
Frame bazlı oynatma seçeneğini kullanabileceğiniz gibi hızlı ileri-geri sarma ve
tekrar oynatma yapabilir, kendinize özel playlist oluşturabilirsiniz.
Kayıt ve oynatma sırasında tek tuş ile işaret (marker) ekleyebilir, sonrasında
da işaretler arası hızlı geçiş veya tekrarlamalar yapabilirsiniz.
Bu sayede dosyalarınızı ve kayıt içindeki önemli bölümleri kolaylıkla organize
edebilirsiniz.

Genlock destekli Time Code
üreticisi
Ambiant Time Code ünitesi kullanılarak geliştirilen PIX 260i, çoklu kamera ve
ses/görüntü senkronizasyonunu kolaylıkla yapar. Tüm time code formatları ile
uyumlu olup, HD/SD-SDI ve HDMI içerisinde gömülü olan time code formatlarını
da destekler. Bu sayede kullanıcısına müthiş bir esneklik sağlar.

Eş Zamanlı 4 SSD Sürücüye Kayıt
PIX 260i, 2 adet dahili ve 2 adet harici olmak üzere 4 SSD sürücüye
(Quicktime ya da WAV formatında) kayıt yapabilmektedir. Kayıt sırasında
diskler arasında yapılan geçişlerde kayıp yaşanmaz. İsteğe göre yedekli kayıt
alınabileceği gibi, isteğe göre sıralı kayıt da yapılabilmektedir.
Kayıt sırasında işi biten SSD üniteyi çıkartıp yerine boş bir disk yerleştirebilirsiniz.
Görüntü başka disk üzerinde kaydedildiğinden bu işlem kaydı etkilemez.

Sürükle ve Bırak Dosya Transferi
PIX 260i’ye network üzerinden de erişilebilir. Bağlı bulunan sürücüler Network
üzerinde “read-only” olarak çalışır. Kayıtlar, network’e bağlı herhangi bir
bilgisayardan basitçe sürükle ve bırak şeklinde taşınır.
Cihaza bağlı olan sürücüler network üzerinde “read only” olarak çalıştığı için,
kayıtlarınız istenmeyen kazalarla karşı korunur.

Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013
IPS Ekran
Remote Kontrol Cihazları
Kayıt, oynatma, durdurma, ileri ve geri sarma fonksiyonları hem RS-422 ünitesi hem
de standart bir USB klavye ile yapılabilir. USB klavye bağlantısı ile menü içinde
hareket edebilir ve adlandırma işlemlerini yapabilirsiniz.

PIXNET Network Kontrolü
PIX 260i, web tarayıcı desteği olan tüm PC veya tabletler ile kullanılabilir.
Network’e bağlanıldığında, iletişim PIXNET yazılımı ile sağlanır. PIXNET ile birden
fazla PIX260i ünitesini kontrol edilebilir veya üniteleri gruplayarak eş zamanlı
çalıştırabilirsiniz. Bu işlem için cihazınızın bir network sistemine bağlı olması yeterlidir.

5 inç IPS* ekran kullanılarak geliştirilen PIX 260i, dar açılı izlemerde bile
mükemmel renk kalitesi, yüksek parlaklık, keskin detay ve canlı bir görüntü
performansı sunar. Gerçeğe çok yakın olan bu görüntü ile çekimdeki tüm
detayları farkedebilirsiniz.
Time code , dosya formatı , “frame rate” ve “VU meter” göstergesi gibi pek çok
detay ekran üzerine çok kolay bir şekilde eklenebilir ve çıkartılabilir.
* IPS Panel (In-Plane Switching Tecnology) geleneksel TN panellerdeki küçük
görüş açısı ve düşük kalite renk üretimi gibi eksiklikleri gidermek için
geliştirilmiş bir teknolojidir. Kristaller panele yatay olarak dizilmiştir, basit
piksel yapısı ile de birleşince geniş görüş açısı ve hızlı cevap süresi özellikleri
getirir.

Dahili Efektler

RAK Tipi Ünite
2U yüksekliğinde ve ½ rak ölçülerinde olan PIX 260i, her sisteme kolayca entegre
olur. Opsiyonel “PIX-RACK” ünitesi ile birlikte kullanılarak 19” rak sistemlerine
montajı kolayca yapılabilir. (PIX 260is, 2 üniteyi bir arada tutarak 19” rak sistemlerinde rahat kullanım sağlar)

32- Kanal SES

“Multi Level Zebras”

“False Color”

“Edge Enhancement”

“Peaking”

32 kanala kadar kayıt ve oynatma imkanı sağlayan PIX260i, aşağıda bulunan
girişleri desteklemektedir:
- 8 kanal analog (line)
- 8 kanal AES
- 16 kanal HD/SDI embeded
- 8 kanal HDMI embeded
- 32 kanal Ethernet (Dante protokolü ile)

PIX 260i Aksesuarları
PIX-DOCK

PIX-SSD

PIX-CADDY için Thunderbolt*
adaptörü.
PIX-DOCK üzerinden
thunderbolt uyumlu bilgisayarlar
ile yüksek hızlı transfer

PIX Video kayıt cihazları ile kullanım için Sound Devices
onaylı 2.5 inç SSD sürücü.

PIX-CADDY

PIX-SHIM
7mm uzunluğundaki SSD sürücüler için ara parça. PIX-SHIM
ile 7mm SSD sürücüler, 10mm uzunluğundaki sürücüler için
dizayn edilen üniteler ile birlikte kullanılabilir.

PIX video kayıt cihazları için 2.5 inç SSD disk haznesi.
Firewire 800, USB 3.0 ve eSATAp bağlantıları üzerinden
data transferi yapar.

PIX-RACK

PIX-CADDY-CF

PIX-DRIVEBAY

PIX Video kayıt cihazları için “Compact Flash” kart
haznesi. Firewire 800, USB 3.0 ve eSATAp bağlantıları
üzerinden data transferi yapar.
Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013

PIX 260i kaydedicisinin rak sistemlere monte olabilmesini
sağlayan parça
İki adet PIX-CADDY ile uyumlu rak panel.

XL-WP4
66 W AC-DC güç kaynağı, XLR 4-pin DC konektör.
100-240V 50/60Hz.

* Thunderbolt teknolojisi usb, firewire, e-sata’ya
benzer bir bağlantı biçimidir. Intel’in yeni geliştirmiş
olduğu Thunderbolt Teknolojisi ise Usb 2.0 dan 20
kat, usb 3.0 dan ise 2 kat daha hızlı veri aktarımı
yapabilir ki; bu da Thunderbolt ile 10 Gbps’lık veri
aktarımı anlamına gelir.

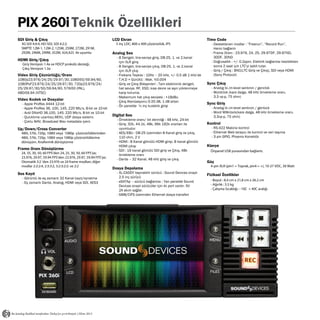

PIX 260i Teknik Özellikleri
SDI Giriş & Çıkış
3G SDI 4:4:4, HD-SDI, SDI 4:2:2.
SMPTE 12M-1, 12M-2, 125M, 259M, 272M, 291M,
292M, 296M, 299M, 352M, 424,425 ile uyumlu

HDMI Giriş/Çıkış
Giriş Versiyon 1.4a ve HDCP prokolü desteği,
Çıkış Versiyon 1.3a

Video Giriş Çöznürlüğü/Oranı
1080p23.976/24/25/29.97/30, 1080i50/59.94/60,
1080PsF23.976/24/25/29.97/30, 720p23.976/24/
25/29.97/30/50/59.94/60, 576i50 (PAL),
480i59.94 (NTSC)

Video Kodek ve Dosyalar
- Apple ProRes 4444 12-bit
- Apple ProRes 36, 100, 145, 220 Mb/s, 8-bit ve 10-bit
- Avid DNxHD 36,100, 145; 220 Mb/s, 8-bit ve 10-bit
- Quicktime uzantısı(.MOV), UDF dosya sistemi.
- Çoklu WAV, Broadcast Wav metadata içerir.

Up/Down/Cross Converter
480i, 576i, 720p, 1080i veya 1080p çözünürlüklerinden
480i, 576i, 720p, 1080i veya 1080p çözünürlüklerine
dönüşüm. Anaformik dönüştürme

Frame Oranı Dönüştürme
24, 35, 30, 50, 60 FPS’den 24, 25, 30, 50, 60 FPS’ye;
23.976, 29.97, 59.94 FPS’den 23.976, 29.97, 59.94 FPS’ye;
Otomatik 3:2 ‘den 23.976 ve 24 frame modları; diğer
modlar 2:2:2:4, 2:3:3:2, 3:2:3:2:2: ve 2:2

Ses Kayıt
- Görüntü ile eş zamanlı 32 Kanal kayıt/oynatma
- Eş zamanlı Dante, Analog, HDMI veya SDI, AES3

Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013

LCD Ekran
5 inç LDC; 800 x 400 çözünürlük, IPS

Analog Ses
- 8 Dengeli, line-seviye giriş, DB-25, 1. ve 2.kanal
için XLR giriş
- 8 Dengeli, line-seviye çıkış, DB-25, 1. ve 2.kanal
için XLR çkış
- Frekans Tepkisi : 10Hz – 20 kHz, +/- 0.5 dB 1 kHz’de
- T.H.D + Gürültü : Mak. %0.004
- Giriş ve Çıkış Bileşenleri : Tam elektronik dengeli,
hat seviye, RF, ESD, kısa devre ve aşırı yüklenmeye
karşı koruma.
- Maksimum hat çıkış seviyesi : +18dBu
- Çıkış Atenüasyonu 0-20 dB, 1 dB artan
- Ön panelde ¼ inç kulaklık girişi

Digital Ses
- Örnekleme oranı/ bit derinliği : 48 kHz, 24-bit
- Giriş: 32k, 44.1k, 48k, 96k 192k oranları ile
uyumludur
- AES/EBU : DB-25 üzerinden 8 Kanal giriş ve çıkış,
110 ohm, 2 V
- HDMI : 8 Kanal gömülü HDMI girişi, 8 kanal gömülü
HDMI çıkışı
- SDI : 16 kanal gömülü SDI giriş ve Çıkış, 48k
örnekleme oranı
- Dante – 32 Kanal, 48 kHz giriş ve çıkış

Dosya Depolama
- XL-CADDY taşınabilir sürücü : Sound Devices onaylı
2.5 inç sürücü
- eSATAp – sürücü bağlantısı : Yan panelde Sound
Devices onaylı sürücüler için iki port vardır. 5V
2A akım sağlar.
- SMB/CIFS üzerinden Ethernet dosya transferi

Time Code
- Desteklenen modlar : “Freerun”, “Record Run”,
Harici bağlantı
- Frame Oranı : 23.976, 24, 25, 29.97DF, 29.97ND,
30DF, 30ND
- Doğrusallık : +/- 0.2ppm. Elektrik bağlantısı kesildikten
sonra 2 saat için LTC’yi sabit tutar.
- Giriş / Çıkış : BNC(LTC Giriş ve Çıkış), SDI veya HDMI
(Sony Protocol)

Sync Çıkış
- Analog bi-,tri-level senkron / genclok
- Wordclok (kare dalga, 48 kHz örnekleme oranı,
3.3 vp-p, 75 ohm)

Sync Giriş
- Analog bi-,tri-level senkron / genlock
- Word WWclock(kare dalga, 48 kHz örnekleme oranı,
3.3vp-p, 75 ohm)

Kontrol
- RS-422 Makine kontrol
- Ethernet Web tarayıcı ile kontrol ve veri taşıma
- 3 pin GPIO, Phoenix Konektör

Klavye
Önpanel USB yuvasından bağlantı.

Güç
4-pin XLR (pin1 = Toprak, pin4 = +), 10-27 VDC, 30 Watt

Fiziksel Özellikler
- Boyut : 8,4 cm x 21,8 cm x 26.2 cm
- Ağırlık : 3.5 kg
- Çalışma Sıcaklığı : -10C + 40C aralığı

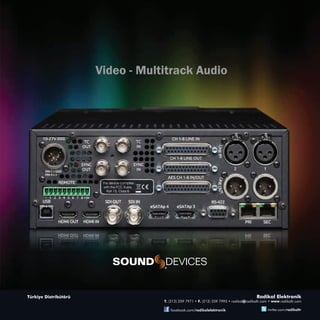

Video - Multitrack Audio

®

More Related Content

Viewers also liked

Viewers also liked (7)

Iae events
Iae eventsIae events
Iae events

Tpee
TpeeTpee
Tpee

Présentation 2014
Présentation 2014 Présentation 2014
Présentation 2014

Braehler CDSVAN
Braehler CDSVANBraehler CDSVAN
Braehler CDSVAN

Avenew portfolio
Avenew portfolioAvenew portfolio
Avenew portfolio

RP Creds. Tech. 2011
RP Creds. Tech. 2011RP Creds. Tech. 2011
RP Creds. Tech. 2011

Confidea Wireless Conference System
Confidea Wireless Conference SystemConfidea Wireless Conference System
Confidea Wireless Conference System


Similar to Sound devices pix260i

Texas Instrument DaVinci Video Coding
Texas Instrument DaVinci Video CodingTexas Instrument DaVinci Video Coding
Texas Instrument DaVinci Video Codinghlmcmkfl

Java, android ve arduino ile gömülü programlama
Java, android ve arduino ile gömülü programlamaJava, android ve arduino ile gömülü programlama
Java, android ve arduino ile gömülü programlamaborasayiner

Asteriks pbx hakkında
Asteriks pbx hakkındaAsteriks pbx hakkında
Asteriks pbx hakkındaSoner ALAT

CLR-AVS-6460.pdf
CLR-AVS-6460.pdfCLR-AVS-6460.pdf
CLR-AVS-6460.pdfGelecekBT

Sunny elektronik urunler katalog 2014 tr
Sunny elektronik urunler katalog 2014 trSunny elektronik urunler katalog 2014 tr
Sunny elektronik urunler katalog 2014 trSunny Elektronik

Viewsonic ProjektöR Sunumu
Viewsonic ProjektöR SunumuViewsonic ProjektöR Sunumu
Viewsonic ProjektöR Sunumubenberk

IPTV Web TV OTT
IPTV Web TV OTTIPTV Web TV OTT
IPTV Web TV OTTNedim Pala

Sunny katalog elektronik 2015
Sunny katalog elektronik 2015Sunny katalog elektronik 2015
Sunny katalog elektronik 2015Sunny Elektronik

Avid HD IO Türkce Kullanim Kilavuzu
Avid HD IO Türkce Kullanim KilavuzuAvid HD IO Türkce Kullanim Kilavuzu
Avid HD IO Türkce Kullanim KilavuzuRadikal Ltd.

Ibm storage sales
Ibm storage salesIbm storage sales
Ibm storage salesHande Hnd

Seden çakmak
Seden çakmakSeden çakmak
Seden çakmakseden186

Divar Mr Series Di Data Sheet Tr Tr
Divar Mr Series Di Data Sheet Tr TrDivar Mr Series Di Data Sheet Tr Tr
Divar Mr Series Di Data Sheet Tr Trmehmetccc

Ibm storage presales presentation
Ibm storage presales presentationIbm storage presales presentation
Ibm storage presales presentationHande Hnd

Ceyhun Erturk Rasperry Pi
Ceyhun Erturk Rasperry PiCeyhun Erturk Rasperry Pi
Ceyhun Erturk Rasperry PiCeyhun Erturk

Bilgisayar Donanımı
Bilgisayar DonanımıBilgisayar Donanımı
Bilgisayar Donanımıfarukdemir47

Mayıs 2013 cctv li̇stesi̇
Mayıs 2013 cctv li̇stesi̇Mayıs 2013 cctv li̇stesi̇
Mayıs 2013 cctv li̇stesi̇armeotomasyon

Asteriks Hakkında Temel Bilgiler
Asteriks Hakkında Temel BilgilerAsteriks Hakkında Temel Bilgiler
Asteriks Hakkında Temel BilgilerSoner ALAT

Sound Devices 633 tr
Sound Devices 633 trSound Devices 633 tr
Sound Devices 633 trRadikal Ltd.

Donanim
DonanimDonanim
Donanimniyazi

FPGA Tabanlı Sinyal ve Görüntü İşleme
FPGA Tabanlı Sinyal ve Görüntü İşlemeFPGA Tabanlı Sinyal ve Görüntü İşleme
FPGA Tabanlı Sinyal ve Görüntü İşlemeMehmet Ali Çavuşlu


Similar to Sound devices pix260i (20)

Texas Instrument DaVinci Video Coding
Texas Instrument DaVinci Video CodingTexas Instrument DaVinci Video Coding
Texas Instrument DaVinci Video Coding

Java, android ve arduino ile gömülü programlama
Java, android ve arduino ile gömülü programlamaJava, android ve arduino ile gömülü programlama
Java, android ve arduino ile gömülü programlama

Asteriks pbx hakkında
Asteriks pbx hakkındaAsteriks pbx hakkında
Asteriks pbx hakkında

CLR-AVS-6460.pdf
CLR-AVS-6460.pdfCLR-AVS-6460.pdf
CLR-AVS-6460.pdf

Sunny elektronik urunler katalog 2014 tr
Sunny elektronik urunler katalog 2014 trSunny elektronik urunler katalog 2014 tr
Sunny elektronik urunler katalog 2014 tr

Viewsonic ProjektöR Sunumu
Viewsonic ProjektöR SunumuViewsonic ProjektöR Sunumu
Viewsonic ProjektöR Sunumu

IPTV Web TV OTT
IPTV Web TV OTTIPTV Web TV OTT
IPTV Web TV OTT

Sunny katalog elektronik 2015
Sunny katalog elektronik 2015Sunny katalog elektronik 2015
Sunny katalog elektronik 2015

Avid HD IO Türkce Kullanim Kilavuzu
Avid HD IO Türkce Kullanim KilavuzuAvid HD IO Türkce Kullanim Kilavuzu
Avid HD IO Türkce Kullanim Kilavuzu

Ibm storage sales
Ibm storage salesIbm storage sales
Ibm storage sales

Seden çakmak
Seden çakmakSeden çakmak
Seden çakmak

Divar Mr Series Di Data Sheet Tr Tr
Divar Mr Series Di Data Sheet Tr TrDivar Mr Series Di Data Sheet Tr Tr
Divar Mr Series Di Data Sheet Tr Tr

Ibm storage presales presentation
Ibm storage presales presentationIbm storage presales presentation
Ibm storage presales presentation

Ceyhun Erturk Rasperry Pi
Ceyhun Erturk Rasperry PiCeyhun Erturk Rasperry Pi
Ceyhun Erturk Rasperry Pi

Bilgisayar Donanımı
Bilgisayar DonanımıBilgisayar Donanımı
Bilgisayar Donanımı

Mayıs 2013 cctv li̇stesi̇
Mayıs 2013 cctv li̇stesi̇Mayıs 2013 cctv li̇stesi̇
Mayıs 2013 cctv li̇stesi̇

Asteriks Hakkında Temel Bilgiler
Asteriks Hakkında Temel BilgilerAsteriks Hakkında Temel Bilgiler
Asteriks Hakkında Temel Bilgiler

Sound Devices 633 tr
Sound Devices 633 trSound Devices 633 tr
Sound Devices 633 tr

Donanim
DonanimDonanim
Donanim

FPGA Tabanlı Sinyal ve Görüntü İşleme
FPGA Tabanlı Sinyal ve Görüntü İşlemeFPGA Tabanlı Sinyal ve Görüntü İşleme
FPGA Tabanlı Sinyal ve Görüntü İşleme


More from Radikal Ltd.

Digigram video over-ip solutions
Digigram video over-ip solutionsDigigram video over-ip solutions
Digigram video over-ip solutionsRadikal Ltd.

Voice Technologies VT403wa
Voice Technologies VT403waVoice Technologies VT403wa
Voice Technologies VT403waRadikal Ltd.

Amina bellevue case study
Amina bellevue case studyAmina bellevue case study
Amina bellevue case studyRadikal Ltd.

Audio Media Monitors Headphones Guide 2014
Audio Media Monitors Headphones Guide 2014Audio Media Monitors Headphones Guide 2014
Audio Media Monitors Headphones Guide 2014Radikal Ltd.

Eve Audio Catalog 2014
Eve Audio Catalog 2014Eve Audio Catalog 2014
Eve Audio Catalog 2014Radikal Ltd.

Barix kullanim alanlari
Barix kullanim alanlariBarix kullanim alanlari
Barix kullanim alanlariRadikal Ltd.

Barix katalog 2014
Barix katalog 2014Barix katalog 2014
Barix katalog 2014Radikal Ltd.

Barix ürünler 2014 lo
Barix ürünler 2014 loBarix ürünler 2014 lo
Barix ürünler 2014 loRadikal Ltd.

Digigram Aqilimfit
Digigram AqilimfitDigigram Aqilimfit
Digigram AqilimfitRadikal Ltd.

Yellowtec m!ka kurulum kılavuzu
Yellowtec m!ka kurulum kılavuzuYellowtec m!ka kurulum kılavuzu
Yellowtec m!ka kurulum kılavuzuRadikal Ltd.

Yellowtec 2014 katalog
Yellowtec 2014 katalogYellowtec 2014 katalog
Yellowtec 2014 katalogRadikal Ltd.

Audemat GoldenEagle FM 201311 tr
Audemat GoldenEagle FM 201311 trAudemat GoldenEagle FM 201311 tr
Audemat GoldenEagle FM 201311 trRadikal Ltd.

Dynaudio choosing-by-ear-whitepaper
Dynaudio choosing-by-ear-whitepaperDynaudio choosing-by-ear-whitepaper
Dynaudio choosing-by-ear-whitepaperRadikal Ltd.

Proel V15A Review by Pro Mobile magazine
Proel V15A Review by Pro Mobile magazineProel V15A Review by Pro Mobile magazine
Proel V15A Review by Pro Mobile magazineRadikal Ltd.

Glensound - the complete commentary guide
Glensound - the complete commentary guideGlensound - the complete commentary guide
Glensound - the complete commentary guideRadikal Ltd.

Hd ob vans with lawo_2013
Hd ob vans with lawo_2013Hd ob vans with lawo_2013
Hd ob vans with lawo_2013Radikal Ltd.

Digigram aqord link tr
Digigram aqord link trDigigram aqord link tr
Digigram aqord link trRadikal Ltd.

Audio technica urun katalogu 2013 2014
Audio technica urun katalogu 2013 2014Audio technica urun katalogu 2013 2014
Audio technica urun katalogu 2013 2014Radikal Ltd.


More from Radikal Ltd. (20)

Digigram video over-ip solutions
Digigram video over-ip solutionsDigigram video over-ip solutions
Digigram video over-ip solutions

Voice Technologies VT403wa
Voice Technologies VT403waVoice Technologies VT403wa
Voice Technologies VT403wa

Amina bellevue case study
Amina bellevue case studyAmina bellevue case study
Amina bellevue case study

Audio Media Monitors Headphones Guide 2014
Audio Media Monitors Headphones Guide 2014Audio Media Monitors Headphones Guide 2014
Audio Media Monitors Headphones Guide 2014

Eve Audio Catalog 2014
Eve Audio Catalog 2014Eve Audio Catalog 2014
Eve Audio Catalog 2014

Barix kullanim alanlari
Barix kullanim alanlariBarix kullanim alanlari
Barix kullanim alanlari

Barix katalog 2014
Barix katalog 2014Barix katalog 2014
Barix katalog 2014

Barix ürünler 2014 lo
Barix ürünler 2014 loBarix ürünler 2014 lo
Barix ürünler 2014 lo

Digigram Aqilimfit
Digigram AqilimfitDigigram Aqilimfit
Digigram Aqilimfit

Yellowtec m!ka kurulum kılavuzu
Yellowtec m!ka kurulum kılavuzuYellowtec m!ka kurulum kılavuzu
Yellowtec m!ka kurulum kılavuzu

Yellowtec 2014 katalog
Yellowtec 2014 katalogYellowtec 2014 katalog
Yellowtec 2014 katalog

Audemat GoldenEagle FM 201311 tr
Audemat GoldenEagle FM 201311 trAudemat GoldenEagle FM 201311 tr
Audemat GoldenEagle FM 201311 tr

Dynaudio choosing-by-ear-whitepaper
Dynaudio choosing-by-ear-whitepaperDynaudio choosing-by-ear-whitepaper
Dynaudio choosing-by-ear-whitepaper

Proel V15A Review by Pro Mobile magazine
Proel V15A Review by Pro Mobile magazineProel V15A Review by Pro Mobile magazine
Proel V15A Review by Pro Mobile magazine

Wired uk karnaval
Wired uk karnavalWired uk karnaval
Wired uk karnaval

Glensound - the complete commentary guide
Glensound - the complete commentary guideGlensound - the complete commentary guide
Glensound - the complete commentary guide

Hd ob vans with lawo_2013
Hd ob vans with lawo_2013Hd ob vans with lawo_2013
Hd ob vans with lawo_2013

Digigram aqord link tr
Digigram aqord link trDigigram aqord link tr
Digigram aqord link tr

Fantasturka 2013
Fantasturka 2013Fantasturka 2013
Fantasturka 2013

Audio technica urun katalogu 2013 2014
Audio technica urun katalogu 2013 2014Audio technica urun katalogu 2013 2014
Audio technica urun katalogu 2013 2014


Sound devices pix260i

  • 1. PIX 260i Dijital Video Kaydedici Video • Multitrack Audio
  • 2. Sound Devices, yeni ürünü dijital kayıt cihazı PIX260i’yi sunar. PIX260i ile Apple ProRes, Avid DNxHD ve WAV dosya formatlarında eş zamanlı olarak 2’si dahili, 2’si harici 4 SSD sürücüye kayıt yapabilirsiniz. Kullanımı da çok kolaydır; isteğe göre web tarayıcı ile network üzerinden kontrol edilebilir ve dosya transferi basitçe “sürükle bırak” yöntemi ile yapılabilir. PIX 260i cihazını, ihtiyacınıza göre sadece ses kaydedicisi olarak da kullanabilir, AES, analog ve network bağlantısı ile toplam 32 ses kaynağını aynı anda kaydedebilirsiniz. Dosya Tabanlı İş Akışı PIX 260i, her kayıt için Apple ProRes ya da Avid DNxHD video formatında bir Quicktime dosyası oluşturur. Bu dosyalar kayıt bittiği anda montaja hazıdır. Saatler süren konvert işlemi gerekmez. Özel detay gerektiren yüksek kaliteli projelerinizi Apple ProRes 4444* çözünürlüğünde kaydedebilir ve beraberinde kroma key yapmanızı kolaylaştıracak sıkılaştırılmamış bir alfa kanalına sahip olabilirsiniz. Video In/Out * ProRes 4444, apple tarafından geliştirilen yüksek kaliteli video sıkıştırma formatıdır. Daha çok post prodüksiyon uygulamalarında kullanılır. İlk kez 2009 yılında “Final Cut Studio” ile duyurulmuştur. Apple ProRes ailesi ile benzer özelliktedir; fakat daha kalitelidir. - 4K, 2K, HD(1920x1080) ve SD çözünürlük - 4:4:4 kroma örneklemesi - 12-bit örnekleme derinliği - VBR kod çözme (Variable Bitrate Encoding) - Alfa kanalı desteği PIX 260i kullanımda olan pek çok kamera ile uyumludur. Üzerinde bulunan BNC konnektörü ile 12-bit 3G SDI (4:4:4 RGB ya da YCbCR), HD/SD ya da SDI; HDMI konektörü ile HD/ SD video girişi yapılır. “SCALER & FRAME RATE” PIX 260i, içerisinde bulunan dahili konvertörü ile HD’den SD’ye veya SD’den HD’ye “Aspect” oranlarını dönüştürebilir. Bu özelliği ile kamera desteği olmaksızın “Up - Down Converter” ünitesi olarak da kullanılabilir. 2U 1/ rak ölçüsünde olan PIX 260i, her sisteme 2 kolayca entegre edilebilir. Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013
  • 3. Oynatma Şeçenekleri Frame bazlı oynatma seçeneğini kullanabileceğiniz gibi hızlı ileri-geri sarma ve tekrar oynatma yapabilir, kendinize özel playlist oluşturabilirsiniz. Kayıt ve oynatma sırasında tek tuş ile işaret (marker) ekleyebilir, sonrasında da işaretler arası hızlı geçiş veya tekrarlamalar yapabilirsiniz. Bu sayede dosyalarınızı ve kayıt içindeki önemli bölümleri kolaylıkla organize edebilirsiniz. Genlock destekli Time Code üreticisi Ambiant Time Code ünitesi kullanılarak geliştirilen PIX 260i, çoklu kamera ve ses/görüntü senkronizasyonunu kolaylıkla yapar. Tüm time code formatları ile uyumlu olup, HD/SD-SDI ve HDMI içerisinde gömülü olan time code formatlarını da destekler. Bu sayede kullanıcısına müthiş bir esneklik sağlar. Eş Zamanlı 4 SSD Sürücüye Kayıt PIX 260i, 2 adet dahili ve 2 adet harici olmak üzere 4 SSD sürücüye (Quicktime ya da WAV formatında) kayıt yapabilmektedir. Kayıt sırasında diskler arasında yapılan geçişlerde kayıp yaşanmaz. İsteğe göre yedekli kayıt alınabileceği gibi, isteğe göre sıralı kayıt da yapılabilmektedir. Kayıt sırasında işi biten SSD üniteyi çıkartıp yerine boş bir disk yerleştirebilirsiniz. Görüntü başka disk üzerinde kaydedildiğinden bu işlem kaydı etkilemez. Sürükle ve Bırak Dosya Transferi PIX 260i’ye network üzerinden de erişilebilir. Bağlı bulunan sürücüler Network üzerinde “read-only” olarak çalışır. Kayıtlar, network’e bağlı herhangi bir bilgisayardan basitçe sürükle ve bırak şeklinde taşınır. Cihaza bağlı olan sürücüler network üzerinde “read only” olarak çalıştığı için, kayıtlarınız istenmeyen kazalarla karşı korunur. Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013
  • 4. IPS Ekran Remote Kontrol Cihazları Kayıt, oynatma, durdurma, ileri ve geri sarma fonksiyonları hem RS-422 ünitesi hem de standart bir USB klavye ile yapılabilir. USB klavye bağlantısı ile menü içinde hareket edebilir ve adlandırma işlemlerini yapabilirsiniz. PIXNET Network Kontrolü PIX 260i, web tarayıcı desteği olan tüm PC veya tabletler ile kullanılabilir. Network’e bağlanıldığında, iletişim PIXNET yazılımı ile sağlanır. PIXNET ile birden fazla PIX260i ünitesini kontrol edilebilir veya üniteleri gruplayarak eş zamanlı çalıştırabilirsiniz. Bu işlem için cihazınızın bir network sistemine bağlı olması yeterlidir. 5 inç IPS* ekran kullanılarak geliştirilen PIX 260i, dar açılı izlemerde bile mükemmel renk kalitesi, yüksek parlaklık, keskin detay ve canlı bir görüntü performansı sunar. Gerçeğe çok yakın olan bu görüntü ile çekimdeki tüm detayları farkedebilirsiniz. Time code , dosya formatı , “frame rate” ve “VU meter” göstergesi gibi pek çok detay ekran üzerine çok kolay bir şekilde eklenebilir ve çıkartılabilir. * IPS Panel (In-Plane Switching Tecnology) geleneksel TN panellerdeki küçük görüş açısı ve düşük kalite renk üretimi gibi eksiklikleri gidermek için geliştirilmiş bir teknolojidir. Kristaller panele yatay olarak dizilmiştir, basit piksel yapısı ile de birleşince geniş görüş açısı ve hızlı cevap süresi özellikleri getirir. Dahili Efektler RAK Tipi Ünite 2U yüksekliğinde ve ½ rak ölçülerinde olan PIX 260i, her sisteme kolayca entegre olur. Opsiyonel “PIX-RACK” ünitesi ile birlikte kullanılarak 19” rak sistemlerine montajı kolayca yapılabilir. (PIX 260is, 2 üniteyi bir arada tutarak 19” rak sistemlerinde rahat kullanım sağlar) 32- Kanal SES “Multi Level Zebras” “False Color” “Edge Enhancement” “Peaking” 32 kanala kadar kayıt ve oynatma imkanı sağlayan PIX260i, aşağıda bulunan girişleri desteklemektedir: - 8 kanal analog (line) - 8 kanal AES - 16 kanal HD/SDI embeded - 8 kanal HDMI embeded - 32 kanal Ethernet (Dante protokolü ile) PIX 260i Aksesuarları PIX-DOCK PIX-SSD PIX-CADDY için Thunderbolt* adaptörü. PIX-DOCK üzerinden thunderbolt uyumlu bilgisayarlar ile yüksek hızlı transfer PIX Video kayıt cihazları ile kullanım için Sound Devices onaylı 2.5 inç SSD sürücü. PIX-CADDY PIX-SHIM 7mm uzunluğundaki SSD sürücüler için ara parça. PIX-SHIM ile 7mm SSD sürücüler, 10mm uzunluğundaki sürücüler için dizayn edilen üniteler ile birlikte kullanılabilir. PIX video kayıt cihazları için 2.5 inç SSD disk haznesi. Firewire 800, USB 3.0 ve eSATAp bağlantıları üzerinden data transferi yapar. PIX-RACK PIX-CADDY-CF PIX-DRIVEBAY PIX Video kayıt cihazları için “Compact Flash” kart haznesi. Firewire 800, USB 3.0 ve eSATAp bağlantıları üzerinden data transferi yapar. Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013 PIX 260i kaydedicisinin rak sistemlere monte olabilmesini sağlayan parça İki adet PIX-CADDY ile uyumlu rak panel. XL-WP4 66 W AC-DC güç kaynağı, XLR 4-pin DC konektör. 100-240V 50/60Hz. * Thunderbolt teknolojisi usb, firewire, e-sata’ya benzer bir bağlantı biçimidir. Intel’in yeni geliştirmiş olduğu Thunderbolt Teknolojisi ise Usb 2.0 dan 20 kat, usb 3.0 dan ise 2 kat daha hızlı veri aktarımı yapabilir ki; bu da Thunderbolt ile 10 Gbps’lık veri aktarımı anlamına gelir.
  • 5. PIX 260i Teknik Özellikleri SDI Giriş & Çıkış 3G SDI 4:4:4, HD-SDI, SDI 4:2:2. SMPTE 12M-1, 12M-2, 125M, 259M, 272M, 291M, 292M, 296M, 299M, 352M, 424,425 ile uyumlu HDMI Giriş/Çıkış Giriş Versiyon 1.4a ve HDCP prokolü desteği, Çıkış Versiyon 1.3a Video Giriş Çöznürlüğü/Oranı 1080p23.976/24/25/29.97/30, 1080i50/59.94/60, 1080PsF23.976/24/25/29.97/30, 720p23.976/24/ 25/29.97/30/50/59.94/60, 576i50 (PAL), 480i59.94 (NTSC) Video Kodek ve Dosyalar - Apple ProRes 4444 12-bit - Apple ProRes 36, 100, 145, 220 Mb/s, 8-bit ve 10-bit - Avid DNxHD 36,100, 145; 220 Mb/s, 8-bit ve 10-bit - Quicktime uzantısı(.MOV), UDF dosya sistemi. - Çoklu WAV, Broadcast Wav metadata içerir. Up/Down/Cross Converter 480i, 576i, 720p, 1080i veya 1080p çözünürlüklerinden 480i, 576i, 720p, 1080i veya 1080p çözünürlüklerine dönüşüm. Anaformik dönüştürme Frame Oranı Dönüştürme 24, 35, 30, 50, 60 FPS’den 24, 25, 30, 50, 60 FPS’ye; 23.976, 29.97, 59.94 FPS’den 23.976, 29.97, 59.94 FPS’ye; Otomatik 3:2 ‘den 23.976 ve 24 frame modları; diğer modlar 2:2:2:4, 2:3:3:2, 3:2:3:2:2: ve 2:2 Ses Kayıt - Görüntü ile eş zamanlı 32 Kanal kayıt/oynatma - Eş zamanlı Dante, Analog, HDMI veya SDI, AES3 Bu katalog Radikal tarafından Türkçe’ye çevirilmiştir. | Ekim 2013 LCD Ekran 5 inç LDC; 800 x 400 çözünürlük, IPS Analog Ses - 8 Dengeli, line-seviye giriş, DB-25, 1. ve 2.kanal için XLR giriş - 8 Dengeli, line-seviye çıkış, DB-25, 1. ve 2.kanal için XLR çkış - Frekans Tepkisi : 10Hz – 20 kHz, +/- 0.5 dB 1 kHz’de - T.H.D + Gürültü : Mak. %0.004 - Giriş ve Çıkış Bileşenleri : Tam elektronik dengeli, hat seviye, RF, ESD, kısa devre ve aşırı yüklenmeye karşı koruma. - Maksimum hat çıkış seviyesi : +18dBu - Çıkış Atenüasyonu 0-20 dB, 1 dB artan - Ön panelde ¼ inç kulaklık girişi Digital Ses - Örnekleme oranı/ bit derinliği : 48 kHz, 24-bit - Giriş: 32k, 44.1k, 48k, 96k 192k oranları ile uyumludur - AES/EBU : DB-25 üzerinden 8 Kanal giriş ve çıkış, 110 ohm, 2 V - HDMI : 8 Kanal gömülü HDMI girişi, 8 kanal gömülü HDMI çıkışı - SDI : 16 kanal gömülü SDI giriş ve Çıkış, 48k örnekleme oranı - Dante – 32 Kanal, 48 kHz giriş ve çıkış Dosya Depolama - XL-CADDY taşınabilir sürücü : Sound Devices onaylı 2.5 inç sürücü - eSATAp – sürücü bağlantısı : Yan panelde Sound Devices onaylı sürücüler için iki port vardır. 5V 2A akım sağlar. - SMB/CIFS üzerinden Ethernet dosya transferi Time Code - Desteklenen modlar : “Freerun”, “Record Run”, Harici bağlantı - Frame Oranı : 23.976, 24, 25, 29.97DF, 29.97ND, 30DF, 30ND - Doğrusallık : +/- 0.2ppm. Elektrik bağlantısı kesildikten sonra 2 saat için LTC’yi sabit tutar. - Giriş / Çıkış : BNC(LTC Giriş ve Çıkış), SDI veya HDMI (Sony Protocol) Sync Çıkış - Analog bi-,tri-level senkron / genclok - Wordclok (kare dalga, 48 kHz örnekleme oranı, 3.3 vp-p, 75 ohm) Sync Giriş - Analog bi-,tri-level senkron / genlock - Word WWclock(kare dalga, 48 kHz örnekleme oranı, 3.3vp-p, 75 ohm) Kontrol - RS-422 Makine kontrol - Ethernet Web tarayıcı ile kontrol ve veri taşıma - 3 pin GPIO, Phoenix Konektör Klavye Önpanel USB yuvasından bağlantı. Güç 4-pin XLR (pin1 = Toprak, pin4 = +), 10-27 VDC, 30 Watt Fiziksel Özellikler - Boyut : 8,4 cm x 21,8 cm x 26.2 cm - Ağırlık : 3.5 kg - Çalışma Sıcaklığı : -10C + 40C aralığı
