SORACOM UG 信州 #3 | About SORACOM & Updates
SORACOM UG 信州 #3 About SORACOM & Updates 株式会社ソラコム テクノロジー・エバンジェリスト 松下享平
More Related Content
Similar to SORACOM UG 信州 #3 | About SORACOM & Updates
SORACOM UG 信州 #3 | About SORACOM & Updates
- 1. About SORACOM &Updates SORACOM UG 信州 #3 Mar. 3, 2018 /コワーキングスペース GREAM 株式会社ソラコム テクノロジー・エバンジェリスト 松下 享平
- 2. 自己紹介 株式会社ソラコム / テクノロジー・エバンジェリスト 松下享平 (まつした こうへい) “max” • 静岡県民 🗻 • 前職: 東証二部ハードウェア・メーカーで IoT事業のコーディネート • 好きなソラコムサービス • SORACOM Air メタデータサービス • SORACOM Funnel • soracom-cli • Facebook, Twitter: ma2shita NEW!!!
- 3.
- 4.
- 5.

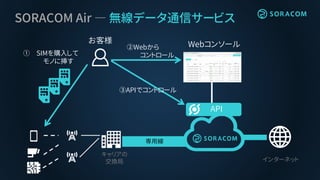

- 6. 専用線 インターネット SORACOM Air ―無線データ通信サービス キャリアの 交換局 お客様 ① SIMを購入して モノに挿す Webコンソール②Webから コントロール ③APIでコントロール API

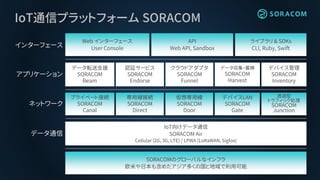

- 7. IoT通信プラットフォーム SORACOM SORACOMのグローバルなインフラ 欧米や日本も含めたアジア多くの国と地域で利用可能 IoT向けデータ通信 SORACOM Air Cellular(2G, 3G, LTE) / LPWA (LoRaWAN, Sigfox) データ通信 インターフェース ライブラリ & SDKs CLI, Ruby, Swift Web インターフェース User Console API Web API, Sandbox ネットワーク アプリケーション データ転送支援 SORACOM Beam クラウドアダプタ SORACOM Funnel データ収集・蓄積 SORACOM Harvest プライベート接続 SORACOM Canal デバイスLAN SORACOM Gate 専用線接続 SORACOM Direct 仮想専用線 SORACOM Door 認証サービス SORACOM Endorse デバイス管理 SORACOM Inventory 透過型 トラフィック処理 SORACOM Junction
- 8.
- 10.

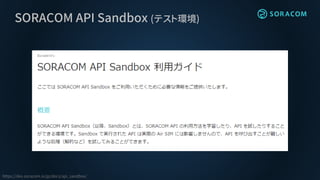

- 11. SORACOM API Sandbox(テスト環境) https://dev.soracom.io/jp/docs/api_sandbox/

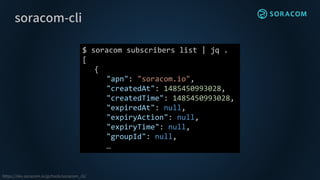

- 12. soracom-cli https://dev.soracom.io/jp/tools/soracom_cli/ $ soracom subscriberslist | jq . [ { "apn": "soracom.io", "createdAt": 1485450993028, "createdTime": 1485450993028, "expiredAt": null, "expiryAction": null, "expiryTime": null, "groupId": null, …

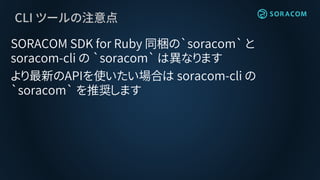

- 13. CLI ツールの注意点 SORACOM SDKfor Ruby 同梱の`soracom` と soracom-cli の `soracom` は異なります より最新のAPIを使いたい場合は soracom-cli の `soracom` を推奨します

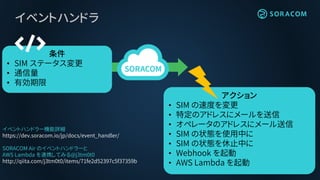

- 14. イベントハンドラ アクション • SIM の速度を変更 •特定のアドレスにメールを送信 • オペレータのアドレスにメール送信 • SIM の状態を使用中に • SIM の状態を休止中に • Webhook を起動 • AWS Lambda を起動 条件 • SIM ステータス変更 • 通信量 • 有効期限 イベントハンドラー機能詳細 https://dev.soracom.io/jp/docs/event_handler/ SORACOM Air のイベントハンドラーと AWS Lambda を連携してみる@j3tm0t0 http://qiita.com/j3tm0t0/items/71fe2d52397c5f37359b
- 15. IoT通信プラットフォーム SORACOM SORACOMのグローバルなインフラ 欧米や日本も含めたアジア多くの国と地域で利用可能 IoT向けデータ通信 SORACOM Air Cellular(2G, 3G, LTE) / LPWA (LoRaWAN, Sigfox) データ通信 インターフェース ライブラリ & SDKs CLI, Ruby, Swift Web インターフェース User Console API Web API, Sandbox ネットワーク アプリケーション データ転送支援 SORACOM Beam クラウドアダプタ SORACOM Funnel データ収集・蓄積 SORACOM Harvest プライベート接続 SORACOM Canal デバイスLAN SORACOM Gate 専用線接続 SORACOM Direct 仮想専用線 SORACOM Door 認証サービス SORACOM Endorse デバイス管理 SORACOM Inventory 透過型 トラフィック処理 SORACOM Junction

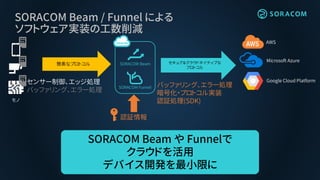

- 16. セキュア&クラウドネイティブな プロトコル SORACOM Beam /Funnel による ソフトウェア実装の工数削減 モノ Google Cloud Platform Microsoft Azure AWS 簡素なプロトコル 認証情報 センサー制御、エッジ処理 バッファリング、エラー処理 バッファリング、エラー処理 暗号化・プロトコル実装 認証処理(SDK) SORACOM Beam や Funnelで クラウドを活用 デバイス開発を最小限に SORACOM Beam SORACOM Funnel

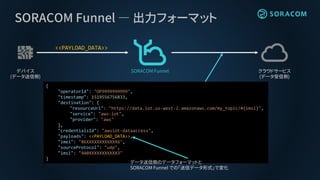

- 17. SORACOM Funnel ―出力フォーマット { "operatorId": "OP9999999999", "timestamp": 1519556756833, "destination": { "resourceUrl": "https://data.iot.us-west-2.amazonaws.com/my_topic/#{imsi}", "service": "aws-iot", "provider": "aws" }, "credentialsId": "awsiot-dataaccess", "payloads": <<PAYLOAD_DATA>>, "imei": "86XXXXXXXXXXXX6", "sourceProtocol": "udp", "imsi": "440XXXXXXXXXXX3" } SORACOM Funnel クラウドサービス (データ受信側) デバイス (データ送信側) データ送信側のデータフォーマットと SORACOM Funnel での「送信データ形式」で変化 <<PAYLOAD_DATA>>

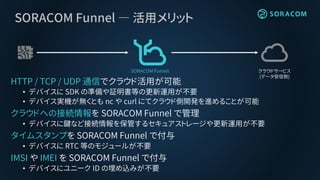

- 18. SORACOM Funnel ―活用メリット HTTP / TCP / UDP 通信でクラウド活用が可能 • デバイスに SDK の準備や証明書等の更新運用が不要 • デバイス実機が無くとも nc や curl にてクラウド側開発を進めることが可能 クラウドへの接続情報を SORACOM Funnel で管理 • デバイスに鍵など接続情報を保管するセキュアストレージや更新運用が不要 タイムスタンプを SORACOM Funnel で付与 • デバイスに RTC 等のモジュールが不要 IMSI や IMEI を SORACOM Funnel で付与 • デバイスにユニーク ID の埋め込みが不要 SORACOM Funnel クラウドサービス (データ受信側)
- 19. SORACOM Funnel ―対応済みサービス 2018年2月現在 Partner Hosted Adapter ― パートナーによって提供される SORACOM Funnel アダプタ モバイルアプリ開発 データ可視化BIツールIoTアプリケーション バックエンドサービス ストリームデータ処理エンジン ノンプログラミングデータ連携 リアルタイム大規模データ分析基盤 AWS IoT Core Amazon Kinesis Data Streams Amazon Kinesis Data Firehose Azure Event Hubs Google Cloud Pub/Sub

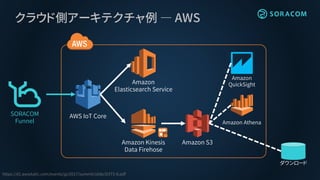

- 20. クラウド側アーキテクチャ例 ― AWS Amazon ElasticsearchService Amazon Athena Amazon QuickSight Amazon S3 AWS IoT Core https://d1.awsstatic.com/events/jp/2017/summit/slide/D3T5-8.pdf Amazon Kinesis Data Firehose SORACOM Funnel ダウンロード
- 21. クラウド側アーキテクチャ例 ― Azure SQLDatabase Event Hubs https://docs.microsoft.com/ja-jp/azure/stream-analytics/stream-analytics-real-time-event-processing-reference-architecture Stream AnalyticsSORACOM Funnel ダウンロード Blog Storage Power BI HDInsight
- 22.

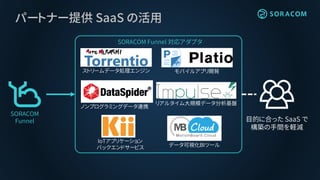

- 23. パートナー提供 SaaS の活用 SORACOMFunnel 対応アダプタ SORACOM Funnel 目的に合った SaaS で 構築の手間を軽減 モバイルアプリ開発 データ可視化BIツール IoTアプリケーション バックエンドサービス ストリームデータ処理エンジン ノンプログラミングデータ連携 リアルタイム大規模データ分析基盤
- 24. SORACOM Beam ―対応サービス AWS IoT Core Google Cloud IoT Core 2018年2月現在 PubNub MQTT Mosquitto Standard MQTT Broker HTTP • HTTP → HTTP(S) • Webサイト L4 プロトコル • TCP → HTTP(S) • UDP → HTTP(S) • TCP → TCP(S) Amazon MQ Azure IoT Hub

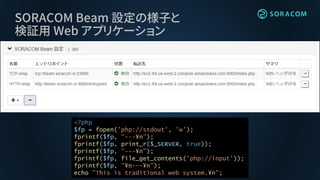

- 25. SORACOM Beam 設定の様子と 検証用Web アプリケーション <?php $fp = fopen('php://stdout', 'w'); fprintf($fp, "---¥n"); fprintf($fp, print_r($_SERVER, true)); fprintf($fp, "---¥n"); fprintf($fp, file_get_contents('php://input')); fprintf($fp, "¥n---¥n"); echo "This is traditional web system.¥n";

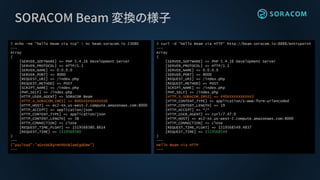

- 26. SORACOM Beam 変換の様子 $echo -ne "hello beam via tcp" | nc beam.soracom.io 23080 --- Array ( [SERVER_SOFTWARE] => PHP 5.4.16 Development Server [SERVER_PROTOCOL] => HTTP/1.1 [SERVER_NAME] => 0.0.0.0 [SERVER_PORT] => 8000 [REQUEST_URI] => /index.php [REQUEST_METHOD] => POST [SCRIPT_NAME] => /index.php [PHP_SELF] => /index.php [HTTP_USER_AGENT] => SORACOM Beam [HTTP_X_SORACOM_IMEI] => 866XXXXXXXXXXX6 [HTTP_HOST] => ec2-XX.us-west-2.compute.amazonaws.com:8000 [HTTP_ACCEPT] => application/json [HTTP_CONTENT_TYPE] => application/json [HTTP_CONTENT_LENGTH] => 38 [HTTP_CONNECTION] => close [REQUEST_TIME_FLOAT] => 1519568380.8614 [REQUEST_TIME] => 1519568380 ) --- {"payload":"aGVsbG8gYmVhbSB2aWEgdGNw"} --- $ curl -d "Hello Beam via HTTP" http://beam.soracom.io:8888/entrypoint --- Array ( [SERVER_SOFTWARE] => PHP 5.4.16 Development Server [SERVER_PROTOCOL] => HTTP/1.1 [SERVER_NAME] => 0.0.0.0 [SERVER_PORT] => 8000 [REQUEST_URI] => /index.php [REQUEST_METHOD] => POST [SCRIPT_NAME] => /index.php [PHP_SELF] => /index.php [HTTP_X_SORACOM_IMSI] => 440XXXXXXXXXXX3 [HTTP_CONTENT_TYPE] => application/x-www-form-urlencoded [HTTP_CONTENT_LENGTH] => 19 [HTTP_ACCEPT] => */* [HTTP_USER_AGENT] => curl/7.47.0 [HTTP_HOST] => ec2-XX.us-west-2.compute.amazonaws.com:8000 [HTTP_CONNECTION] => close [REQUEST_TIME_FLOAT] => 1519568549.4837 [REQUEST_TIME] => 1519568549 ) --- Hello Beam via HTTP ---

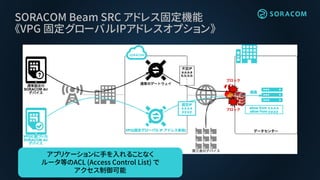

- 27. SORACOM Beam SRCアドレス固定機能 《VPG 固定グローバルIPアドレスオプション》 アプリケーションに手を入れることなく ルータ等のACL (Access Control List) で アクセス制御可能

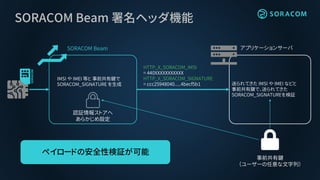

- 28. SORACOM Beam 署名ヘッダ機能 事前共有鍵 （ユーザーの任意な文字列） SORACOMBeam アプリケーションサーバ IMSI や IMEI 等と 事前共有鍵で SORACOM_SIGNATURE を生成 HTTP_X_SORACOM_IMSI = 440XXXXXXXXXXX HTTP_X_SORACOM_SIGNATURE = ccc25948040.....4becf5b1 送られてきた IMSI や IMEI などと 事前共有鍵で、送られてきた SORACOM_SIGNATUREを検証 認証情報ストアへ あらかじめ設定 ペイロードの安全性検証が可能
- 29.

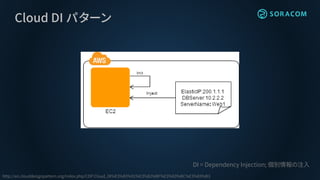

- 30. Cloud DI パターン DI= Dependency Injection; 個別情報の注入 http://en.clouddesignpattern.org/index.php/CDP:Cloud_DI%E3%83%91%E3%82%BF%E3%83%BC%E3%83%B3

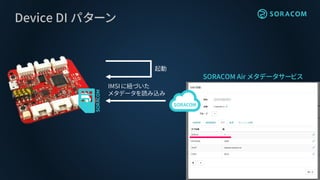

- 31. Device DI パターン 起動 IMSIに紐づいた メタデータを読み込み SORACOM Air メタデータサービス

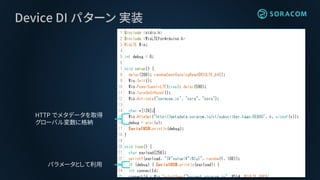

- 32. Device DI パターン実装 HTTP でメタデータを取得 グローバル変数に格納 パラメータとして利用
- 33.
- 34.

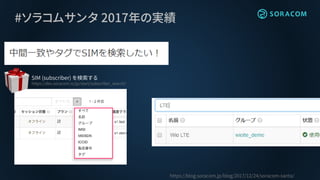

- 35. #ソラコムサンタ 2017年の実績 SIM (subscriber)を検索する https://dev.soracom.io/jp/start/subscriber_search/ https://blog.soracom.jp/blog/2017/12/24/soracom-santa/
- 36.

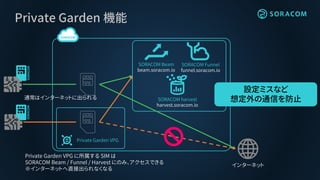

- 37. Private Garden 機能 インターネット SORACOMBeam beam.soracom.io SORACOM Funnel funnel.soracom.io SORACOM harvest harvest.soracom.io Private Garden VPG 通常はインターネットに出られる Private Garden VPG に所属する SIM は SORACOM Beam / Funnel / Harvest にのみ、アクセスできる ※インターネットへ直接出られなくなる 設定ミスなど 想定外の通信を防止
- 38.
- 39.
- 40. SORACOMの願い クラウド ⇒ 多くのビジネス、Webサービス SORACOM⇒ 多くのIoTビジネス、システム たくさんの IoTプレイヤーが生まれますように
