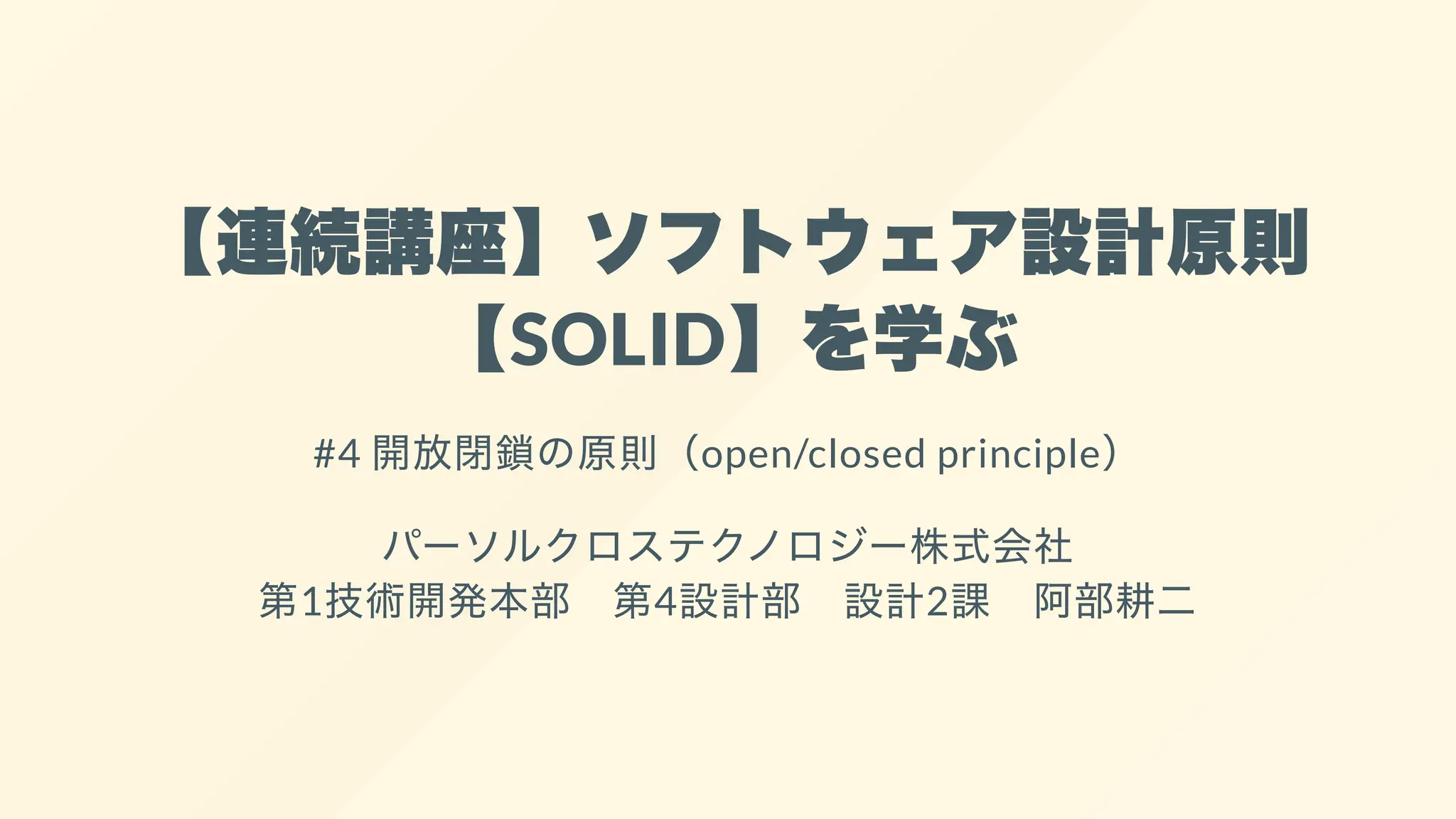

【連続講座】ソフトウェア設計原則
【SOLID】を学ぶ
#4 開放閉鎖の原則（open/closed principle）
パーソルクロステクノロジー株式会社
第1技術開発本部第4設計部設計2課阿部耕二

目次
自己紹介
SOLIDについて
開放閉鎖の原則（open/closed principle）について
日常にある【開放閉鎖】
原則違反の例
原則に則った例
今回の設計所感
設計についてのディスカッション・質問
参考資料 2

自己紹介
名前: 阿部耕二（あべこうじ）
所属: パーソルクロステクノロジー株式会社
第1技術開発本部第4設計部設計2課
医療機器の組込みソフトウェア開発。C言語。
趣味: 宇宙開発（リーマンサットプロジェクト広報メンバー）
LAPRASポートフォリオ: https://lapras.com/public/k-abe
Twitter: @juraruming
【連続講座】ソフトウェア設計原則【SOLID】を学ぶ #4 開放閉鎖の原則
3

SOLIDについて
設計の5原則の頭文字をとったもの。
S 単一責務の原則（Single Respomsibility Principle）
O オープン・クローズドの原則（Open Closed Principle）
L リスコフの置換原則（Liskov Substitution Principle）
I インターフェイス分離の原則（Interface Segregation Principle）
D 依存関係逆転の原則（Dependency Inversion Principle）
4

SOLID原則の重要性
凝集度が高くなる
他のモジュールと疎結合になる
各モジュールの目的が明確に分けられると、コード変更の際の影響
は局所化される。結果、テストしやすい設計になる。
上記の特徴を持つと再利用しやすいコードになる。
参考資料3より引用
“
“
5

開放閉鎖の原則（open/closed
principle）について
拡張に開かれており（Open）、変更に閉じられていること
（Closed）。
機能拡張（追加）の際にクライアントコード（機能追加したコードを
使う側）に変更が発生しないこと。
6

日常にある【開放閉鎖】
生活していると様々な製品・事象で開放閉鎖の原則を感じることがで
きる。
開放閉鎖の原則はソフトウェア設計の領域のみでなく、ビジネスを大
きくするための考え方など幅広い事象に転用できる、と個人的に思っ
ている。
いくつか私が日常生活で感じた開放閉鎖の原則について紹介したい。
これらの考え方、事象はより良いソフトウェアの構造にするためのヒ
ントになりそうと感じている。
7

日常にある【開放閉鎖】の例
USB
Apple ACアダプタ
apt-getコマンド
その他
8

USB
日常にある【開放閉鎖の原則】の考えたときに一番はじめにイメージ
したのがUSB。参考資料3の説明がわかりやすかったので引用する。
参考資料3: テスト駆動開発による組み込みプログラミング―C言語とオ
ブジェクト指向で学ぶアジャイルな設計11.1.2 オープン・クローズド
の原則（OCP : Open Closed Principle）
USBポートは規格に準拠したデバイスなら何でも挿せるよう拡張
可能だが、新しいデバイスを受け付けるために変更する必要はな
い。したがってUSBポートのあるコンピュータは、デバイス追加
による機能の拡張に対して開いているが、デバイスがUSBに準拠
している限り機器構成の変更に対しては閉じていると言える。
“
“
9

Apple ACアダプタ
AppleのACアダプタも開放閉
鎖かなと思った。
【連続講座】ソフトウェア設計原則【SOLID】を学ぶ
10

アダプタは取り外し可能で海外でも使えるように考慮されていると予
想できる。調べてみたらApple ワールドトラベルアダプタキットなる
製品があり、7種類のアダプタが付属していた。
プラグ部分が拡張でき、プラグ部分を変更しても本体部分に変更が及
ばない作りになっている。
11

apt-getコマンド
Linux（DebianやUbuntu）のパッケージ追加コマンド。
パッケージを追加してもLinuxカーネル本体には影響がない。
拡張に開かれていて、修正に閉じていると言えそう。
12

その他
家庭のコンセント
マクドナルドハッピーセットリカちゃん
13

家庭のコンセント
コンセント側はコンセントに挿される機器を気にしない。
何がさされても変わらずAC100Vを供給する。
機器側はコンセントから供給されるAC100Vを機器側の仕様に従って
利用する。
例）ヘアドライヤーは交流で動作するものが多い印象
例）ACアダプタは交流→直流へ変換し所望の電圧にしている（12V,
5V, 3.3V, その他）
【AC100Vが供給される】ことに従えば様々な機器を動作させること
ができる。
様々な機器を動作させるためにコンセントの動作に変更は発生しな
い。
14

マクドナルドハッピーセッ
トリカちゃん
こどもたちが大好きマクドナ
ルドハッピーセットの玩具リ
カちゃんに注目した。
全キャラの共通事項
ポージングが同じ
メイクが同じ
ヘアスタイルはパーツ化し
てあり変更可能
15

トリカちゃん
ラプンツェル風（左）
ドレス着せ替えバージョン
（中央）
髪色変化（右）
16

トリカちゃん
頭部のパーツはネジ止めされ
ている。
頭部をパーツ化する設計でリ
カちゃんのヘアスタイルのバ
リエーションを増やすための
拡張が可能になっている。
17

マクドナルドハッピーセットリカちゃん
リカちゃんは共通の特性を持ちながらもいろいろな特徴を持つ拡張が
できている。
このような商品展開を続けられれば今後もハッピーセットはこどもた
ちの収集癖と心とおなかを鷲掴みにすることでしょう。
このような製品を多く生産するには生産ラインにも工夫がありそう。
18

日常にある【開放閉鎖】はつぎのような特徴がある。
拡張しやすくするためのポイントが設計され、用意されている。
例）Apple ACアダプタはプラグの取り外しで様々な国のコンセント
に対応可能
例）リカちゃんであればポージング・メイク・ヘアスタイルのパー
ツ化の共通事項
拡張はそれ以外の本体部分に影響しないように設計されている
例）Apple ACアダプタはプラグがどの形状になっても本体は変化し
ない
例）リカちゃんはどのバリエーションでもお人形のベースは変わら
ない（と思う。製造者ではないので確証はない）
19

拡張しやすくするためのポイントが設計され、用意されている。
拡張はそれ以外の本体部分に影響しないように設計されている
上の特徴をソフトウェアに持ち込めば拡張に開かれており
（Open）、変更に閉じられている（Closed）構造になりそう。
具体的にどうすれば良いのか???
20

原則違反の例
前回の#3 依存性逆転の原則と同じテーマで説明をしていきます。
■テーマ：
仮空の医療モニタ。患者の生体情報をモニタリングできる。
今回は設定値の書込み・読込み機能について注目する。
■テーマの要件：
画面から装置の設定ができる
設定値の例
表示エリア選択、表示テキストの名称・色、画面の輝度、音量、音
の種類、センサの校正値（ゲイン・オフセット）、その他いろいろ
21

■テーマの要件（続き）：
今回は前回設定値の反映機能のみを対象とする。
起動時に前回設定値を装置に反映する。
設定値は持ち運べる（装置の設定状態をPCで見れる）
■テーマを実現する要素技術：
●前回設定値の反映
SRAMの設定値を電池でバックアップ
●設定値の持ち運び
SDカード書込み・読込み
22

■今後想定される要素技術の変更：
●前回設定値の反映
（現状）SRAMを電池にてバックアップ
⇒SPI接続のシリアルRAMへ
⇒MRAMでバックアップ電池不要へ
●設定値の持ち運び
（現状）SDカード書込み・読込み
⇒USBメモリへの変更
23

説明のシナリオ：
現在はBootクラスと
SettingValueRAMクラスが
実装済みとする。
仕様変更（将来的にRAMが
生産中止になることがわか
った）で次ロットからSPIの
RAMに変更することになっ
た、というストーリーとし
ます。
24

GitHub URL: no_ocp_principle
// Boot.cpp
#include "Boot.h"
// コンストラクタの実装
Boot::Boot() {
_settingValue = new SettingValueRam();
}
Boot::~Boot() {
delete _settingValue;
}
int Boot::readSettingValue() {
return _settingValue->read();
}
25

// Boot.h
#ifndef _H_BOOT_
#define _H_BOOT_
#include "SettingValueRam.h"
class Boot {
private:
SettingValueRam* _settingValue;
public:
Boot();
~Boot();
int readSettingValue();
};
#endif // _H_BOOT_
26

// SettingValueRam.cpp
SettingValueRam::SettingValueRam() {
}
void SettingValueRam::write() {
}
int SettingValueRam::read() {
return 123;
}
27

// SettingValueRam.h
#ifndef _H_SETTINGVALUERAM_
#define _H_SETTINGVALUERAM_
class SettingValueRam {
private:
public:
SettingValueRam();
void write();
int read();
};
#endif // _H_SETTINGVALUERAM_
28

#include <iostream>
using namespace std;
#include "Boot.h"
int main() {
Boot* boot = new Boot();
cout << "SettingValue = " << boot->readSettingValue() << endl;
delete boot;
return 0;
}
実行結果
$ ./no_ocp_principle.app
SettingValue = 123
29

変更の方針としてつぎが考えられる
既存の機能提供側のコードに新仕様を実装する
仕様変更のモジュールを追加し、機能を使う側でどちらの機能を使
うか選択する
30

既存の機能提供側のコード
に新仕様を実装する場合
既存の機能提供側とは
SettingValueRamのこと。
ここにSettingValueSpiRam
の機能を追加する。
SettingValueRam内部で
SettingValueSpiRamの機能
を切り替えて使用する。
31

既存の機能提供側のコードに新仕様を実装する場合
機能を使う側で選択する場合no_ocp_principle_server_dirty
//SettingValueRam.cpp
SettingValueRam::SettingValueRam(eSettingValueRamType eSettingValueRamType) {
_eSettingValueRamType = eSettingValueRamType;
}
void SettingValueRam::write() {
if (_eSettingValueRamType == eSettingValueRamType::Ram) {
// SettingValueRamのロジック
} else {
// SettingValueSpiRamのロジック
}
}
int SettingValueRam::read() {
if (_eSettingValueRamType == eSettingValueRamType::Ram) {
// SettingValueRamのロジック
return 123;
} else {
// SettingValueSpiRamのロジック
return 456;
}
32

enum class eSettingValueRamType
{
Ram,
SpiRam,
};
class SettingValueRam {
private:
eSettingValueRamType _eSettingValueRamType;
public:
SettingValueRam(eSettingValueRamType eSettingValueRamType);
void write();
int read();
};
33

// Boot.cpp
#include "Boot.h"
Boot::Boot() {
// _settingValue = new SettingValueRam(eSettingValueRamType::Ram);
_settingValue = new SettingValueRam(eSettingValueRamType::SpiRam);
}
Boot::~Boot() {
}
}
34

// Boot.h
#ifndef _H_BOOT_
#define _H_BOOT_
class Boot {
private:
public:
Boot();
~Boot();
};
#endif // _H_BOOT_
// 実行結果
$ ./no_ocp_principle_server_dirty.app
SettingValue = 456 // eSettingValueRamType::SpiRam選択時
35

既存の機能提供側のコードに新仕様を実装してみた。
この実装はつぎの特徴がある。
既存機能と新機能が混在している。
単一責務の原則の観点からオススメしない。
既存機能と新機能が混在していることから機能切り替えの分岐が発
生する。
コードが汚くなる。機能のバリエーションが増えると複雑度が増
す。
→修正に閉じれていない。
36

仕様変更のモジュールを追
加し、機能を使う側でどちら
の機能を使うか選択する場合
仕様変更部分を実装するク
ラスを追加する
（SettingValueSpiRam）
機能を使う側で機能を選択
する（Boot.cpp）
37

機能を使う側で選択する場合no_ocp_principle_client_dirty
// Boot.cpp
#include "Boot.h"
Boot::Boot() {
if (settingValueSelect) {
_settingValue = new SettingValueRam();
} else {
_settingValueSpiRam = new SettingValueSpiRam();
}
}
Boot::~Boot() {
} else {
delete _settingValueSpiRam;
}
}
} else {
return _settingValueSpiRam->read();
}
}
38

// Boot.h
#ifndef _H_BOOT_
#define _H_BOOT_
#include "SettingValueSpiRam.h"
class Boot {
private:
SettingValueSpiRam* _settingValueSpiRam;
public:
int settingValueSelect = 0;
Boot();
~Boot();
};
#endif // _H_BOOT_
39

// SettingValueSpiRam.cpp
SettingValueSpiRam::SettingValueSpiRam() {
}
void SettingValueSpiRam::write() {
}
int SettingValueSpiRam::read() {
return 456;
}
40

// SettingValueSpiRam.h
#ifndef _H_SETTINGVALUESPIRAM_
#define _H_SETTINGVALUESPIRAM_
class SettingValueSpiRam {
private:
public:
SettingValueSpiRam();
void write();
int read();
};
#endif // _H_SETTINGVALUESPIRAM_
実行結果
$ ./no_ocp_principle_client_dirty.app
SettingValue = 456
41

仕様変更のモジュールを追加し、機能を使う側でどちらの機能を使う
か選択するようにしてみた。
この実装はつぎの特徴がある。
既存機能と新機能は分離した。
→拡張に開かれていそうだが・・・
機能を使う側は既存機能と新機能を切り替えるための分岐が発生す
る。
コードが汚くなる。機能のバリエーションが増えると複雑度が増
す。
→修正に閉じれていない。
42

原則に則った例
開放閉鎖の原則に則るにはど
うすれば良いのか?
原則に則れない理由を改めて
考えてみる。
既存のクラス
（SettingValueRam）と追加
したクラス
（SettingValueSpiRam）を同
一視できていないことが理由
として挙げられそう。
43

同一視できていない（SettingValueRamとSettingValueSpiRamを同じ
ように扱えない）ために機能を利用する側でどちらの機能を利用する
かの分岐が必要になる。
結果、修正に閉じることができなくなり、開放閉鎖の原則に則ること
ができない。
同一視するための技術として次がある（他にもあるかも・・・）。
C++: virtualでInterfaceのような動きを実現する。
C: 関数ポインタで動作する関数を動的に切り替える
C#: Interface, abstrct（抽象クラス）
今回はC++でvirttualを使い、Interfaceのような動きでクラスを同一視
する。
44

SettingValueRamと
SettingValuSpiRamを同一視
するためにInterfaceを使
う。
45

原則に則った例ocp_principle_factories
// ISettingValue.h
#ifndef _H_ISETTINGVALUE_
#define _H_ISETTINGVALUE_
#include <iostream>
class ISettingValue {
public:
virtual void write() = 0;
virtual int read() = 0;
// 仮想デストラクタ
virtual ~ISettingValue(){
cout << "ISettingValue destructor" << endl;
}
};
#endif // _H_ISETTINGVALUE_
46

#include "ISettingValue.h"
class SettingValueRam : public ISettingValue {
private:
public:
SettingValueRam();
~SettingValueRam();
void write();
int read();
};
47

// SettingValueSpiRam.h
#ifndef _H_SETTINGVALUESPIRAM_
#define _H_SETTINGVALUESPIRAM_
class SettingValueSpiRam : public ISettingValue {
private:
public:
SettingValueSpiRam();
~SettingValueSpiRam();
void write();
int read();
};
#endif // _H_SETTINGVALUESPIRAM_
48

// Boot.h
#ifndef _H_BOOT_
#define _H_BOOT_
class Boot {
private:
ISettingValue* _settingValue;
public:
Boot();
~Boot();
};
#endif // _H_BOOT_
49

// Boot.cpp
#include "Boot.h"
#include "Factories.h"
#include <iostream>
Boot::Boot() {
cout << "Boot constructor" << endl;
_settingValue = Factories::CreateSettingValue();
}
Boot::~Boot() {
cout << "Boot destructor" << endl;
}
}
50

// Factories.cpp
#include "Factories.h"
ISettingValue* Factories::CreateSettingValue() {
// return new SettingValueRam();
return new SettingValueSpiRam();
}
51

#ifndef _H_FACTORIES_
#define _H_FACTORIES_
class Factories {
public:
static ISettingValue* CreateSettingValue();
};
#endif // _H_FACTORIES_
// 実行結果
$ ./ocp_principle_factories.app
SettingValue = 456
52

Interfaceを使うことで2つのクラスを同一視できた。結果、開放閉
鎖の原則に則ることができた。
クラスを生成する責務を持つFactoryを導入した。
53

今回の設計所感
長く使われているもの・システムは開放閉鎖の原則に則っているこ
とが多いことに気づいた。
例）USB、ACアダプタ
開放閉鎖の原則はソフトウェア設計だけではなく、システムやもの
を長く使うために広く使える考え方のフレームワークだと感じた。
覚えやすく、シンプルな原則でこの原則を言語化してくれた偉人に
感謝したい
54

設計原則の適用は課題解決に効果的だと思う。課題がないのに初め
から原則を適用するとソフトウェアの構造を複雑にする可能性もあ
ると感じた。技術駆動にならないよう気をつけたいと感じた。
ここでいう技術駆動はつぎのようなイメージ。
Interfaceの使い方を覚えたから特に課題はないけど、実際の開発現場
で適用してみよう、という感じ。
原則を適用する前の対象製品を分析することが重要ではないかと感
じた。製品のバリエーションが増えることがわかっていれば最初か
ら原則を意識して拡張に開いて、修正に閉じる構造にしておくこと
が効果的と感じた。
55

今回はC++で開放閉鎖の原則の説明だった。参考資料3ではCで開放
閉鎖の原則違反の課題、原則を適用する過程を紹介しているので共
有する。ライセンスの関係でコードを掲載、紹介できなかったが一
見の価値ありだと思っている。
テスト駆動開発による組み込みプログラミング―C言語とオブジェクト
指向で学ぶアジャイルな設計
該当ページ:
11章SOLIDで柔軟でテストしやすい設計
11.3 要求の進化と問題のある設計〜11.4.7 詳細を隠蔽する
56

著者の方がGitHubにコードをアップロードしている。
dockerでテスト駆動開発の環境構築できるようです（有難い）。
tddec-code
書籍の該当ページと合わせてcode-t1、code-t2ディレクトリの差分を
見ていくと開放閉鎖の原則の観点でコードが改善されていく様子がわ
かるのでオススメ
57

設計についてのディスカッション・質
問
自分以外の設計の視点が学びになると個人的に考えています。
ぜひぜひお気軽にフィードバックをよろしくお願いします
こちらに学習の振り返りに使う目的でZennのスクラップを用意しま
した。
活用ください。
【SOLID原則】#4 "開放閉鎖の原則（dependency inversion
principle）"の勉強会後の振り返り
58

参考資料
1. オブジェクト指向の原則１：単一責務の原則とオープンクローズド
の原則
Udemyの講座。作成者はピーコックアンダーソンさん。オープンク
ローズドの原則以外のSOLID原則の講座もあり。
2. オブジェクト指向習得のための５ステップ【SOLID原則】
3. テスト駆動開発による組み込みプログラミング―C言語とオブジェク
ト指向で学ぶアジャイルな設計
59

ご清聴ありがとうございました
60

ソフトウェア設計原則【SOLID】を学ぶ #4 開放閉鎖の原則.pdf

Recommended

Recommended

More Related Content

Similar to ソフトウェア設計原則【SOLID】を学ぶ #4 開放閉鎖の原則.pdf

Similar to ソフトウェア設計原則【SOLID】を学ぶ #4 開放閉鎖の原則.pdf (20)

More from 耕二阿部

More from 耕二阿部 (10)
