‫خدا‬ ‫نام‬ ‫به‬
‫اطلاعاتی‬ ‫های‬‫سیستم‬ ‫سازمانی‬ ‫معماری‬
‫مشهد‬ ‫برق‬ ‫توزیع‬ ‫شرکت‬
)۲(
‫ارتباطات‬ ‫و‬ ‫اطلاعات‬ ‫آوری‬ ‫فن‬ ‫دفتر‬
‫مردادماه‬۹۴

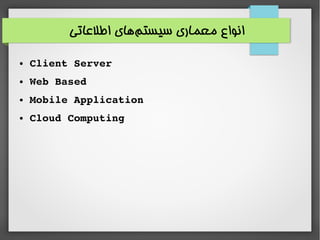

‫اطلاعاتی‬ ‫های‬‫سیستم‬ ‫معماری‬ ‫انواع‬
● Client Server
● Web Based
● Mobile Application
● Cloud Computing

‫یا‬ ‫خادم/مخدوم‬ ‫معماری‬Client Server
●‫دهه‬ ‫به‬ ‫متعلق‬ ‫قدیمی‬ ‫معماری‬
.‫شمسی‬ ‫هشتاد‬
●‫ایستگاههای‬ ‫تعداد‬ ‫افزایش‬ ‫با‬
‫سرور‬ ‫ظرفیت‬ ‫بایست‬ ‫می‬ ‫کاری‬
.‫یابد‬ ‫افزایش‬ ‫اطلاعاتی‬ ‫بانک‬
●‫کاری‬ ‫ایستگاه‬ ‫برروی‬ ‫برنامه‬
‫نصب‬.‫شود‬ ‫می‬
●‫های‬‫شبکه‬ ‫در‬WAN‫اعمل‬ ‫کند‬
‫های‬‫شبکه‬ ‫برای‬ ‫و‬ ‫میکند‬LAN
.‫است‬ ‫مناسب‬
●‫ایستگاه‬ ‫مستقیم‬ ‫اتصال‬ ‫بخاطر‬
‫،امنیت‬ ‫اطلاعاتی‬ ‫بانک‬ ‫به‬ ‫کاری‬
‫سایر‬ ‫به‬ ‫نسبت‬ ‫تری‬‫پایین‬
.‫دارد‬ ‫ها‬ ‫معماری‬
query
response response
‫اطلاعاتی‬ ‫بانک‬
query
‫این‬ ‫های‬‫نمونه‬ ‫ن‬ ‫تری‬ ‫بارز‬
‫شرکت‬ ‫در‬ ‫معماری‬
‫های‬‫یستم‬ ‫س‬ERP‫و‬۱۲۱
‫هستند‬

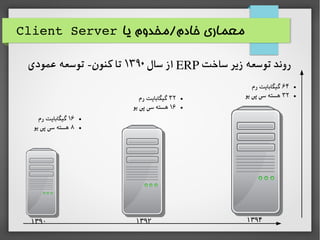

‫یا‬ ‫خادم/مخدوم‬ ‫معماری‬Client Server
‫ساخت‬ ‫زیر‬ ‫توسعه‬ ‫روند‬ERP‫سال‬ ‫از‬۱۳۹۰‫اعمودی‬ ‫توسعه‬ -‫کنون‬ ‫تا‬
۱۳۹۰ ۱۳۹۲ ۱۳۹۴
●۱۶‫رم‬ ‫گیگابایت‬
●۸‫یو‬ ‫پی‬ ‫سی‬ ‫هسته‬
●۳۲‫رم‬ ‫گیگابایت‬
●۱۶‫یو‬ ‫پی‬ ‫سی‬ ‫هسته‬
●۶۴‫رم‬ ‫گیگابایت‬
●۳۲‫یو‬ ‫پی‬ ‫سی‬ ‫هسته‬

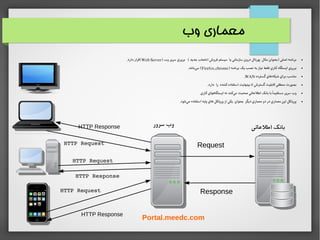

‫وب‬ ‫معماری‬
●) ‫وب‬ ‫سرور‬ ‫بروری‬ ( ‫جدید‬ ‫انشعاب‬ ‫فروش‬ ‫سیستم‬ ‫یا‬ ‫سازمانی‬ ‫درون‬ ‫پورتال‬ ‫مثال‬ ‫)بعنوان‬ ‫اصلی‬ ‫برنامه‬Web Server.‫دارد‬ ‫(قرار‬
●) ‫برنامه‬ ‫یک‬ ‫نصب‬ ‫به‬ ‫نیاز‬ ‫فقط‬ ‫کاری‬ ‫ایستگاه‬ ‫برروی‬Firefox,chrome.‫باشد‬‫می‬ (
●‫گسترده‬ ‫های‬‫شبکه‬ ‫برای‬ ‫مناسب‬WAN.
●.‫دارد‬ ‫را‬ ‫کننده‬ ‫استفاده‬ ‫بینهایت‬ ‫تا‬ ‫گسترش‬ ‫قابلیت‬ ‫منطقی‬ ‫بصورت‬
●.‫کاری‬ ‫ایستگاههای‬ ‫نه‬ ‫کند‬‫می‬ ‫صحبت‬ ‫اطلاعاتی‬ ‫بانک‬ ‫با‬ ‫ا‬‫ا‬ ‫مستقیم‬ ‫سرور‬ ‫وب‬
●.‫شود‬‫می‬ ‫استفاده‬ ‫پایه‬ ‫های‬ ‫پروتکل‬ ‫از‬ ‫یکی‬ ‫بعنوان‬ ‫دیگر‬ ‫معماری‬ ‫دو‬ ‫در‬ ‫معماری‬ ‫این‬ ‫پروتکل‬
‫اطلاعاتی‬ ‫بانک‬‫سرور‬ ‫وب‬
HTTP Request
HTTP Request
HTTP Request
Portal.meedc.com
HTTP Response
HTTP Response
HTTP Response
Request
Response

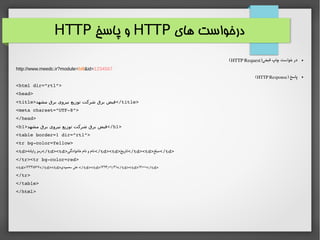

‫های‬ ‫درخواست‬HTTP‫پاسخ‬ ‫و‬HTTP
●)‫قبض‬ ‫چاپ‬ ‫خواست‬ ‫در‬HTTP Request(
http://www.meedc.ir?module=bill&id=1234567
●‫پاسخ‬)HTTP Response(
<html dir=”rtl”>
<head>
<title>‫مشهد‬ ‫برق‬ ‫نیروی‬ ‫توزیع‬ ‫شرکت‬ ‫برق‬ ‫/<قبض‬title>
<meta charset="UTF8">
</head>
<h1>‫مشهد‬ ‫برق‬ ‫نیروی‬ ‫توزیع‬ ‫شرکت‬ ‫برق‬ ‫/<قبض‬h1>
<table border=1 dir=”rtl”>
<tr bgcolor=Yellow>
<td>‫رایانه‬ ‫/<رمز‬td><td>‫خانوادگی‬ ‫نام‬ ‫و‬ ‫/<نام‬td><td>‫/<تاریخ‬td><td>‫/<مبلغ‬td>
</tr><tr bgcolor=red>
<td>۱۲۳۴۵۶۷</td><td> ‫اعلی‬‫محمودی‬ </td><td>۱۳۹۴/۰۱/۳۱</td><td>۱۲۰۰۰۰</td>
</tr>
</table>
</html>

‫وب‬ ‫معماری‬
●‫باشد‬‫می‬ ‫ها‬ ‫سرور‬ ‫وب‬ ‫تعداد‬ ‫افزایش‬ ‫به‬ ‫نیاز‬ ‫اغلب‬ ‫کاری‬ ‫ایستگاههای‬ ‫تعداد‬ ‫افزایش‬ ‫با‬
●‫بینهایت‬ ‫تا‬ ‫توسعه‬ ، ‫افقی‬ ‫توسعه‬
Load Balancer
HTTP
Request
HTTP

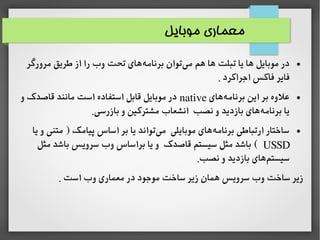

‫موبایل‬ ‫معماری‬
●‫مرورگر‬ ‫طریق‬ ‫از‬ ‫را‬ ‫وب‬ ‫تحت‬ ‫های‬‫برنامه‬ ‫توان‬‫می‬ ‫هم‬ ‫ها‬ ‫تبلت‬ ‫یا‬ ‫ها‬ ‫موبایل‬ ‫در‬
. ‫اجراکرد‬ ‫فاکس‬ ‫فایر‬
●‫های‬‫برنامه‬ ‫این‬ ‫بر‬ ‫اعلوه‬native‫و‬ ‫قاصدک‬ ‫مانند‬ ‫است‬ ‫استفاده‬ ‫قابل‬ ‫موبایل‬ ‫در‬
.‫بازرسی‬ ‫و‬ ‫مشترکین‬ ‫انشعاب‬ ‫نصب‬ ‫و‬ ‫بازدید‬ ‫های‬‫برنامه‬ ‫یا‬
●‫یا‬ ‫و‬ ‫متنی‬ ) ‫پیامک‬ ‫اساس‬ ‫بر‬ ‫یا‬ ‫تواند‬‫می‬ ‫موبایلی‬ ‫های‬‫برنامه‬ ‫ارتباطی‬ ‫ساختار‬
USSD‫مثل‬ ‫باشد‬ ‫سرویس‬ ‫وب‬ ‫براساس‬ ‫یا‬ ‫و‬ ‫قاصدک‬ ‫سیستم‬ ‫مثل‬ ‫باشد‬ (
.‫نصب‬ ‫و‬ ‫بازدید‬ ‫های‬‫سیستم‬
. ‫است‬ ‫وب‬ ‫معماری‬ ‫در‬ ‫موجود‬ ‫ساخت‬ ‫زیر‬ ‫همان‬ ‫سرویس‬ ‫وب‬ ‫ساخت‬ ‫زیر‬

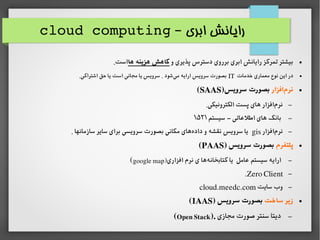

‫ابری‬ ‫رایانش‬–cloud computing
●‫و‬ ‫پذیری‬ ‫دسترس‬ ‫برروی‬ ‫ابری‬ ‫رایانش‬ ‫تمرکز‬ ‫بیشتر‬‫ها‬ ‫هزینه‬ ‫کاهش‬.‫است‬
●‫خدمات‬ ‫معماری‬ ‫نوع‬ ‫این‬ ‫در‬IT.‫اشتراکی‬ ‫حق‬ ‫یا‬ ‫است‬ ‫مجانی‬ ‫یا‬ ‫سرویس‬ . ‫شود‬‫می‬ ‫ارایه‬ ‫سرویس‬ ‫بصورت‬
●‫افزار‬‫نرم‬)‫سرویس‬ ‫بصورت‬SAAS(
–.‫الکترونیکی‬ ‫پست‬ ‫های‬ ‫افزار‬‫نرم‬
–‫سیستم‬ ‫اطلاعاتی‬ ‫های‬ ‫بانک‬–۱۵۲۱
–‫افزار‬‫نرم‬gis. ‫سازمانها‬ ‫سایر‬ ‫برای‬ ‫سرویسی‬ ‫بصورت‬ ‫مکانی‬ ‫های‬‫داده‬ ‫و‬ ‫نقشه‬ ‫سرویس‬ ‫یا‬
●‫پلتفرم‬) ‫سرویس‬ ‫بصورت‬PAAS(
–‫افزاری‬ ‫نرم‬ ‫ی‬ ‫ها‬‫کتابخانه‬ ‫یا‬ ‫اعامل‬ ‫سیستم‬ ‫ارایه‬)google map(
–Zero Client.
–‫سایت‬ ‫وب‬cloud.meedc.com
●‫ساخت‬ ‫زیر‬) ‫سرویس‬ ‫بصورت‬IAAS(
–‫مجازی‬ ‫صورت‬ ‫سنتر‬ ‫دیتا‬).Open Stack(

‫مشهد‬ ‫برق‬ ‫توزیع‬ ‫شرکت‬ ‫در‬ ‫اطلاعاتی‬ ‫های‬‫سیستم‬ ‫معماری‬
●) ‫سازمانی‬ ‫منابع‬ ‫مدیریت‬ ‫سیستم‬ERP.(
●. ‫مشترکین‬ ‫های‬ ‫سیستم‬
●) ‫سایت‬ ‫وب‬ ‫سازمانی‬ ‫درون‬ ‫پورتال‬–‫ها‬ ‫ویژگی‬(
–. ‫وب‬ ‫معماری‬
–) ‫دنیا‬ ‫روز‬ ‫های‬ ‫فناوری‬ ‫آخرین‬ ‫با‬ ‫مطابق‬‫نویسی‬ ‫برنامه‬ ‫های‬‫زبان‬ ‫و‬ ‫اطلاعاتی‬ ‫بانک‬ ‫و‬ ‫اعامل‬ ‫سیستم‬ ‫نسخه‬ ‫آخرین‬.(
–.(‫اعامل‬ ‫)سیستم‬ ‫بستر‬ ‫به‬ ‫وابستگی‬ ‫اعدم‬
–‫به‬ ‫نیاز‬ ‫اعدم‬License)‫رایگان‬.( ‫ها‬ ‫ساخت‬ ‫زیر‬ ‫تمامی‬ ‫بودن‬
–‫ایران‬ ‫اطلاعات‬ ‫فناوری‬ ‫سازمان‬ ‫های‬ ‫العمل‬ ‫دستور‬ ‫تمامی‬ ‫با‬ ‫منطبق‬‫ایران‬ ‫در‬ ‫افزار‬‫نرم‬ ‫حوزه‬ ‫در‬ ‫سیاستگذاری‬ ‫مرجع‬ ‫ترین‬ ‫اعالی‬
–‫بال‬ ‫امنیت‬ ‫و‬ ‫سراعت‬
–‫پایین‬ ‫نگهداری‬ ‫هزینه‬

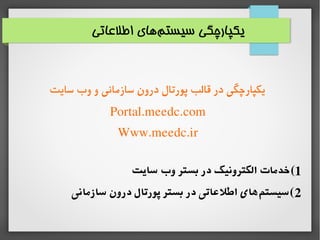

‫اطلاعاتی‬ ‫های‬‫سیستم‬ ‫یکپارچگی‬
‫سایت‬ ‫وب‬ ‫و‬ ‫سازمانی‬ ‫درون‬ ‫پورتال‬ ‫قالب‬ ‫در‬ ‫یکپارچگی‬
Portal.meedc.com
Www.meedc.ir
(1‫سایت‬ ‫وب‬ ‫بستر‬ ‫در‬ ‫الکترونیک‬ ‫خدمات‬
(2‫سازمانی‬ ‫درون‬ ‫پورتال‬ ‫بستر‬ ‫در‬ ‫اطلاعاتی‬ ‫های‬‫سیستم‬

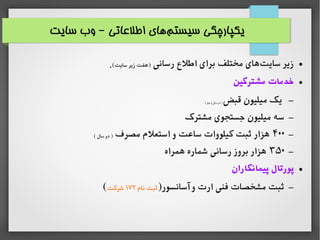

‫سایت‬ ‫وب‬ ‫اطلاعاتی‬ ‫های‬‫سیستم‬ ‫یکپارچگی‬–
●‫رسانی‬ ‫اطلع‬ ‫برای‬ ‫مختلف‬ ‫های‬‫سایت‬ ‫زیر‬(‫سایت‬ ‫زیر‬ ‫)هفت‬.
●‫مشترکین‬ ‫خدمات‬
–‫قبض‬ ‫میلیون‬ ‫یک‬( ‫نیم‬ ‫و‬ ‫سال‬ ‫دو‬ )
–‫مشترک‬ ‫جستجوی‬ ‫میلیون‬ ‫سه‬
–۴۰۰‫مصرف‬ ‫استعلم‬ ‫و‬ ‫سااعت‬ ‫کیلووات‬ ‫ثبت‬ ‫هزار‬( ‫سال‬ ‫دو‬ )
–۳۵۰‫همراه‬ ‫شماره‬ ‫رسانی‬ ‫بروز‬ ‫هزار‬
●‫پیمانکاران‬ ‫پورتال‬
–)‫آسانسور‬ ‫و‬ ‫ارت‬ ‫فنی‬ ‫مشخصات‬ ‫ثبت‬‫نام‬ ‫ثبت‬۱۷۲‫شرکت‬(

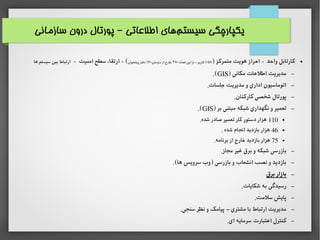

‫سازمانی‬ ‫درون‬ ‫پورتال‬ ‫اطلاعاتی‬ ‫های‬‫سیستم‬ ‫یکپارچگی‬–
●) ‫متمرکز‬ ‫هویت‬ ‫احراز‬ - ‫واحد‬ ‫کارتابل‬۱۰۵۸‫تعداد‬ ‫این‬ ‫از‬ ‫کاربر‬–۳۸۰،‫سازمان‬ ‫از‬ ‫خارج‬۱۶۰‫پیشخوان‬ ‫دفتر‬- ‫امنیت‬ ‫سطح‬ ‫ارتقاء‬ - (‫ها‬ ‫سیستم‬ ‫بین‬ ‫ارتباط‬
–) ‫مکانی‬ ‫اطلاعات‬ ‫مدیریت‬GIS.(
–.‫جلسات‬ ‫مدیریت‬ ‫و‬ ‫اداری‬ ‫اتوماسیون‬
–.‫کارکنان‬ ‫شخصی‬ ‫پورتال‬
–) ‫بر‬ ‫مبتنی‬ ‫شبکه‬ ‫نگهداری‬ ‫و‬ ‫تعمیر‬GIS.(
●110.‫شده‬ ‫صادر‬ ‫تعمیر‬ ‫کار‬ ‫دستور‬ ‫هزار‬
●46. ‫شده‬ ‫انجام‬ ‫بازدید‬ ‫هزار‬
●75.‫برنامه‬ ‫از‬ ‫خارج‬ ‫بازدید‬ ‫هزار‬
–.‫مجاز‬ ‫غیر‬ ‫برق‬ ‫و‬ ‫شبکه‬ ‫بازرسی‬
–.(‫ها‬ ‫سرویس‬ ‫)وب‬ ‫بازرسی‬ ‫و‬ ‫انشعاب‬ ‫نصب‬ ‫و‬ ‫بازدید‬
–‫برق‬ ‫بازار‬
–.‫شکایات‬ ‫به‬ ‫رسیدگی‬
–.‫سلمت‬ ‫پایش‬
–.‫سنجی‬ ‫نظر‬ ‫و‬ ‫پیامک‬ ‫مشتری‬ ‫با‬ ‫ارتباط‬ ‫مدیریت‬–
–.‫ای‬ ‫سرمایه‬ ‫ااعتبارت‬ ‫کنترل‬

‫اسناد‬ ‫بایگانی‬ ‫و‬ ‫ادرای‬ ‫اتوماسیون‬
●۵۰،۰۰۰، ‫ماه‬ ‫دو‬ ‫در‬ ‫نامه‬۳۰۰‫ارجاع‬ ‫هزار‬
●۲۰‫بایگانی‬ ‫هزار‬
●‫سازمانی‬ ‫چارت‬ ‫اصل ح‬
●‫ها‬ ‫فرآیند‬ ‫اصل ح‬
●‫خاموشی‬ ‫فرم‬ ) ‫مرتبط‬ ‫های‬‫سیستم‬ ‫به‬ ‫ها‬‫فرم‬ ‫برخی‬ ‫انتقال‬–
(... ‫و‬ ‫کشیک‬ ‫گزارش‬

‫سازمانی‬ ‫معماری‬
‫پایان‬
