Документ представляет облачные услуги и архитектуру дата-центров SoftLayer от IBM, включая ключевые элементы дизайна, такие как производительность, безопасность и контроль. Он описывает доступные серверные решения и возможности виртуализации, а также спецификации видеокарт для высокопроизводительных вычислений. Кроме того, документ озвучивает уровень сертификаций и поддержку, которые обеспечивают безопасность и соответствие стандартам промышленности.

1. © 2016 IBM Corporation 1
Presented by:
Artem Nosenko
Cloud Cervices Certified IT Architect
2016
Softlayer – IBM Cloud Platform and
GPU

2. © 2016 IBM Corporation 2

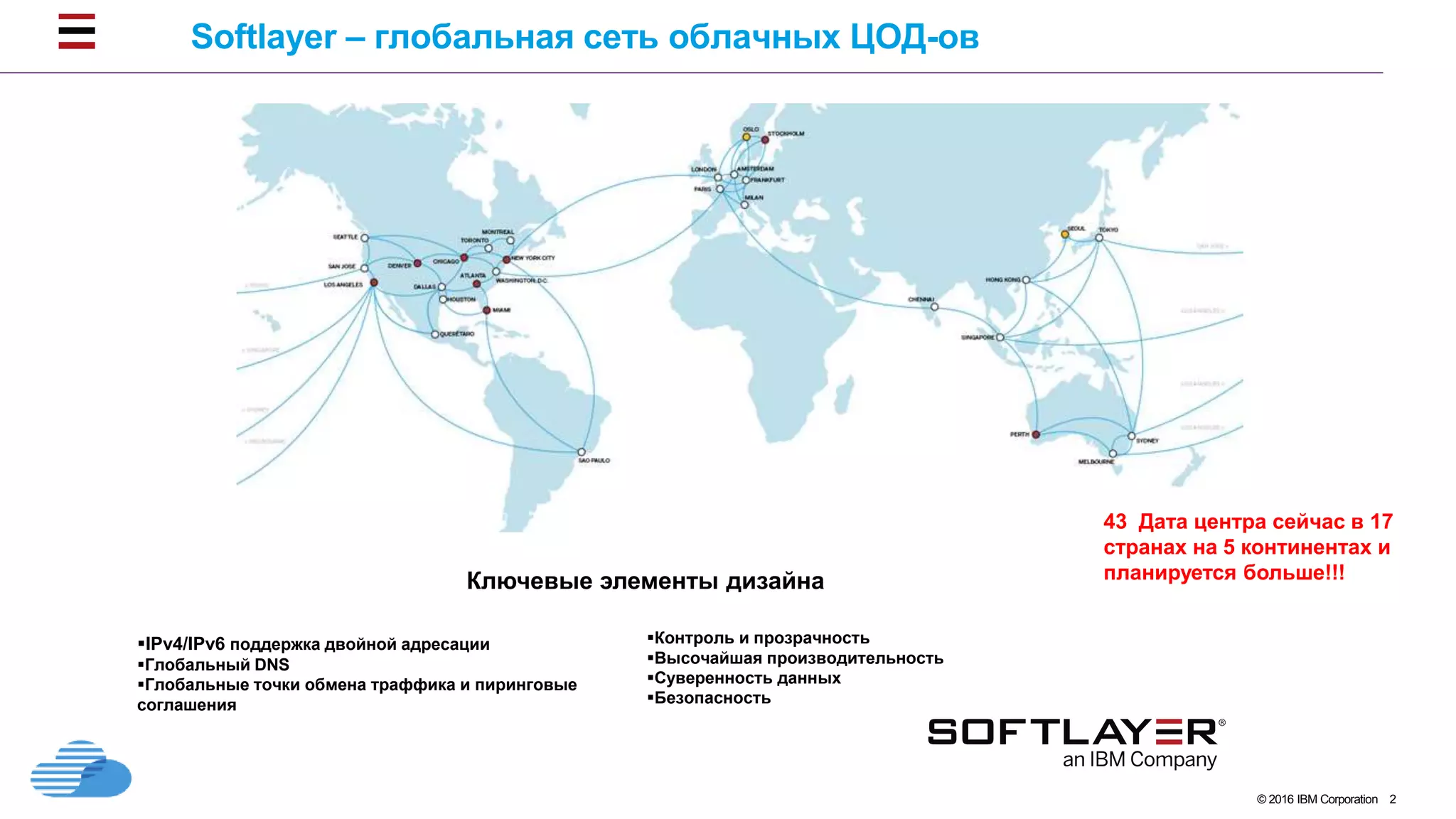

43 Дата центра сейчас в 17
странах на 5 континентах и
планируется больше!!!Ключевые элементы дизайна
Контроль и прозрачность
Высочайшая производительность
Суверенность данных
Безопасность
IPv4/IPv6 поддержка двойной адресации
Глобальный DNS
Глобальные точки обмена траффика и пиринговые
соглашения
Softlayer – глобальная сеть облачных ЦОД-ов

3. © 2016 IBM Corporation 3
Server Racks
Power
Battery Backup
Generators
Security
Network
Storage
Environmental
Controls
Server Racks
Power
Battery Backup
Generators
Security
Network
Storage
Environmental
Controls
Server Racks
Power
Battery Backup
Generators
Security
Network
Storage
Environmental
Controls
Server Racks
Power
Battery Backup
Generators
Security
Network
Storage
Environmental
Controls

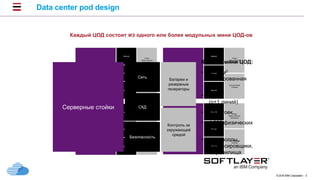

Data center pod design
Каждый ЦОД состоит из одного или более модульных мини ЦОД-ов
Серверные стойки
Батареи и
резервные
генераторы
Безопасность
Сеть
СХД
Контроль за
окружающей
средой
Каждый мини ЦОД:
• 3000 м2
изолированная
зона
• 2 МВт
(n+1 линий)
• 150 стоек
• 4,000 физических
узла
• Файрволлы,
Балансировщики,
и хранилища

4. © 2016 IBM Corporation 4
Серверные
Стойки
Батареи и
резервные
генераторы
Безопасн
ость
Сеть
СХД
Контроль за
окружающей
средой

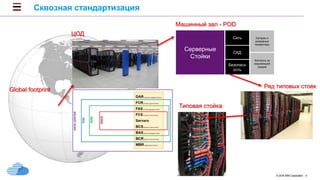

Global footprint
ЦОД
Машинный зал - POD
Ряд типовых стоек
Типовая стойка
Сквозная стандартизация

5. © 2016 IBM Corporation 5

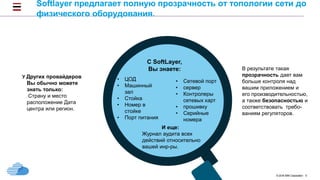

Softlayer предлагает полную прозрачность от топологии сети до
физического оборудования.
У Других провайдеров
Вы обычно можете
знать только:
Страну и место
расположение Дата
центра или регион.
С SoftLayer,
Вы знаете:
• ЦОД
• Машинный
зал
• Стойка
• Номер в
стойке
• Порт питания
• Сетевой порт
• сервер
• Контролеры
сетевых карт
• прошивку
• Серийные
номера
И еще:
Журнал аудита всех
действий относительно
вашей инр-ры.
В результате такая
прозрачность дает вам
больше контроля над
вашим приложением и
его производительностью,
а также безопасностью и
соответствовать требо-
ваниям регуляторов.

6. © 2016 IBM Corporation 6

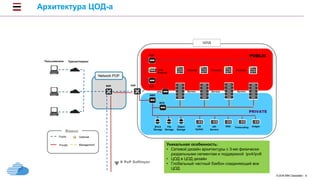

Архитектура ЦОД-а
Network POP
BBR DAR
FCR
Load
Balancer
SLR
VPN
MBR
BCR
Servers Servers Servers
FirewallsFirewallsFirewalls
PUBLIC
PRIVATE
Важно
Block
Storage
File
Storage
Object
Storage
OS
Update
API
Servers
DNS Transcoding Images
Public
Private
Optional
Management
ЦОД
Пользователи Транзит/пиринг
К PoP Softlayer
Уникальная особенность:
• Сетевой дизайн архитектуры с 3-мя физически
раздельными сегментам и поддержкой ipv4/ipv6
• ЦОД в ЦОД дизайн
• Глобальный частный бэкбон соединяющий все
ЦОД

7. © 2016 IBM Corporation 7

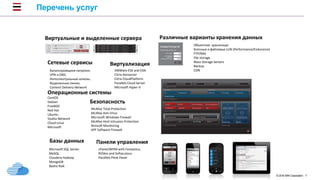

Перечень услуг
7
Различные варианты хранения данныхВиртуальные и выделенные сервера
Объектное хранилище
Блочные и файловые LUN (Performance/Endurance)
FTP/NAS
File storage
Mass Storage Servers
Backup
CDN
Сетевые сервисы
Балансировщики нагрузки;
VPN и DNS;
Интеллектуальные шлюзы;
Выделенные линии;
Content Delivery Network
Операционные системы
CentOS
Debian
FreeBSD
Red Hat
Ubuntu
Vyatta Network
Cloud Linux
Microsoft
Виртуализация
VMWare ESX and ESXi
Citrix Xenserver
Citrix CloudPlatform
Parallels Cloud Server
Microsoft Hyper-V
Безопасность
McAfee Total Protection
McAfee Anti-Virus
Microsoft Windows Firewall
McAfee Host Intrusion Protection
Nimsoft Monitoring
APF Software Firewall
Базы данных
Microsoft SQL Server
MySQL
Cloudera Hadoop
MongoDB
Basho Riak
Панели управления
cPanel/WHM with Fantastico,
RVSkin and Softaculous.
Parallels Plesk Panel

8. © 2016 IBM Corporation 8

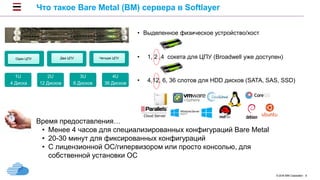

Что такое Bare Metal (BM) сервера в Softlayer
Время предоставления…
• Менее 4 часов для специализированных конфигураций Bare Metal
• 20-30 минут для фиксированных конфигураций
• С лицензионной ОС/гипервизором или просто консолью, для
собственной установки ОС
• Controlled in the cloud
1U
4 Диска
2U
12 Дисков
3U
6 Дисков
4U
36 Дисков
Один ЦПУ Два ЦПУ Четыре ЦПУ
• Выделенное физическое устройство/хост
• 1, 2 ,4 сокета для ЦПУ (Broadwell уже доступен)
• 4,12, 6, 36 слотов для HDD дисков (SATA, SAS, SSD)

9. © 2016 IBM Corporation 9

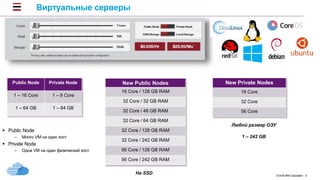

Виртуальные серверы
 Public Node
– Много VM на один хост
 Private Node
– Одна VM на один физический хост
Public Node Private Node
1 – 16 Core 1 – 8 Core
1 – 64 GB 1 – 64 GB
New Public Nodes
16 Core / 128 GB RAM
32 Core / 32 GB RAM
32 Core / 48 GB RAM
32 Core / 64 GB RAM
32 Core / 128 GB RAM
32 Core / 242 GB RAM
56 Core / 128 GB RAM
56 Core / 242 GB RAM
New Private Nodes
16 Core
32 Core
56 Core
Любой размер ОЗУ
1 – 242 GB
На SSD

10. © 2016 IBM Corporation 10

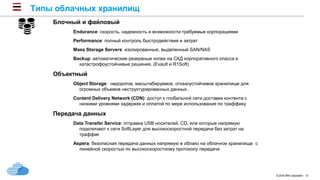

Блочный и файловый
Endurance: скорость, надежность и возможности требуемые корпорациями
Performance: полный контроль быстродействия и затрат
Mass Storage Servers: изолированные, выделенный SAN/NAS
Backup: автоматические резервные копии на СХД корпоративного класса и
катастрофоустойчивые решения. (Evault и R1Soft)
Объектный
Object Storage: недорогое, масштабируемое, отказоустойчивое хранилище для
огромных объемов неструктурированных данных.
Content Delivery Network (CDN): доступ к глобальной сети доставки контента с
низкими уровнями задержек и оплатой по мере использования по траффику
Передача данных
Data Transfer Service: отправка USB носителей, CD, или которые напрямую
подключают к сети SoftLayer для высокоскоростной передачи без затрат на
траффик
Aspera: безопасная передача данных напрямую в облако на облачное хранилище с
линейной скоростью по высокоскоростному протоколу передачи
Типы облачных хранилищ

11. © 2016 IBM Corporation 11

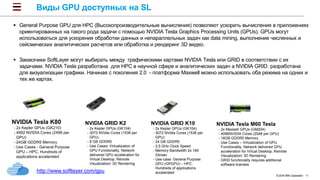

Виды GPU доступных на SL
 General Purpose GPU для HPC (Высокопроизводительные вычисления) позволяют ускорить вычисления в приложениях
ориентированных на такого рода задачи с помощью NVIDIA Tesla Graphics Processing Units (GPUs). GPUs могут
использоваться для ускорения обработки данных и непараллельных задач как data mining, выполнение численных и
сейсмических аналитических расчетов или обработка и рендеринг 3D видео.
 Закакзчики SoftLayer могут выбирать между графическими картами NVIDIA Tesla или GRID в соответствии с их
задачами. NVIDIA Tesla разработана для HPC в научной сфере и аналитических задач а NVIDIA GRID разработана
для визуализации графики. Начиная с поколения 2.0 - платформа Maxwell можно использовать оба режима на одних и
тех же картах.
NVIDIA Tesla M60 Tesla
- 2x Maxwell GPUs (GM204)
- 4096NVIDIA Cores (2048 per GPU)
- 16GB GDDR5 Memory
- Use Cases – Virtualization of GPU
Functionality, Network delivered GPU
acceleration for Virtual Desktop, Remote
Visualization/ 3D Rendering
- GRID functionality requires additional
software licenses
http://www.softlayer.com/gpu
NVIDIA Tesla K80
- 2x Kepler GPUs (GK210)
- 4992 NVIDIA Cores (2496 per
GPU)
- 24GB GDDR5 Memory
- Use Cases - General Purpose
GPU – HPC, Hundreds of
applications accelerated
NVIDIA GRID K2
- 2x Kepler GPUs (GK104)
- 3072 NVidia Cores (1536 per
GPU)
- 8 GB GDDR5
- Use Cases: Virtualization of
GPU Functionality, Network
delivered GPU acceleration for
Virtual Desktop, Remote
Visualization/ 3D Rendering
NVIDIA GRID K10
- 2x Kepler GPUs (GK104)
- 3072 NVidia Cores (1536 per
GPU)
- 24 GB GDDR5
- 2,5 GHz Clock Speed
- Memory Bandwidth 2x 160
Gb/sec
- Use-case: General Purpose
GPU (GPGPU) – HPC,
Hundreds of applications
accelerated

12. © 2016 IBM Corporation 12
Улучшенная виртуализация графики с помощью GRID
 Технология GRID позволяет
нескольким пользователям
одновременно использовать
мощности одного GPU без
потерь в производительности
 Пользователь подключается к
удаленной сессии на сервере
под управлением GRID
 Такой подход позволяет
получить высокую
производительность на слабом
локальном устройстве
– Также можно и спользовать
тонкий клиент

13. © 2016 IBM Corporation 13

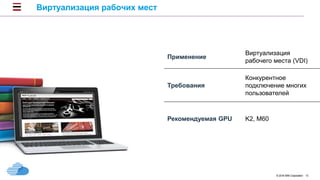

Виртуализация рабочих мест
Применение
Виртуализация
рабочего места (VDI)
Требования
Конкурентное
подключение многих
пользователей
Рекомендуемая GPU K2, M60

14. © 2016 IBM Corporation 14

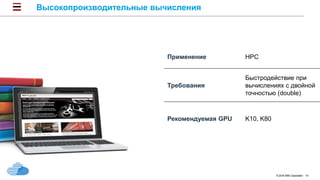

Высокопроизводительные вычисления
Применение HPC
Требования
Быстродействие при
вычислениях с двойной
точностью (double)
Рекомендуемая GPU K10, K80

15. © 2016 IBM Corporation 15

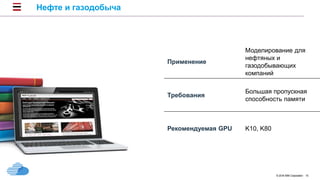

Нефте и газодобыча
Применение
Моделирование для
нефтяных и
газодобывающих
компаний
Требования
Большая пропускная
способность памяти
Рекомендуемая GPU K10, K80

16. © 2016 IBM Corporation 16

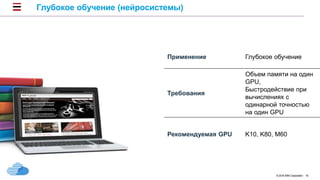

Глубокое обучение (нейросистемы)
Применение Глубокое обучение
Требования
Объем памяти на один
GPU,
Быстродействие при
вычислениях с
одинарной точностью
на один GPU
Рекомендуемая GPU K10, K80, M60

17. © 2016 IBM Corporation 17

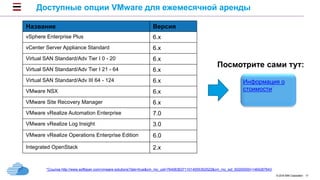

Доступные опции VMware для ежемесячной аренды
Название Версия
vSphere Enterprise Plus 6.x
vCenter Server Appliance Standard 6.х
Virtual SAN Standard/Adv Tier I 0 - 20 6.x
Virtual SAN Standard/Adv Tier I 21 - 64 6.x
Virtual SAN Standard/Adv III 64 - 124 6.x
VMware NSX 6.х
VMware Site Recovery Manager 6.х
VMware vRealize Automation Enterprise 7.0
VMware vRealize Log Insight 3.0
VMware vRealize Operations Enterprise Edition 6.0
Integrated OpenStack 2.x
Информация о
стоимости*
*Ссылка http://www.softlayer.com/vmware-solutions?dsk=true&cm_mc_uid=76406363711014555352522&cm_mc_sid_50200000=1464267643
Посмотрите сами тут:

18. © 2016 IBM Corporation 18

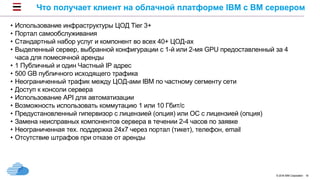

Что получает клиент на облачной платформе IBM с BM сервером
• Использование инфраструктуры ЦОД Tier 3+
• Портал самообслуживания
• Стандартный набор услуг и компонент во всех 40+ ЦОД-ах
• Выделенный сервер, выбранной конфигурации с 1-й или 2-мя GPU предоставленный за 4
часа для помесячной аренды
• 1 Публичный и один Частный IP адрес
• 500 GB публичного исходящего трафика
• Неограниченный трафик между ЦОД-ами IBM по частному сегменту сети
• Доступ к консоли сервера
• Использование API для автоматизации
• Возможность использовать коммутацию 1 или 10 Гбит/c
• Предустановленный гипервизор с лицензией (опция) или ОС с лицензией (опция)
• Замена неисправных компонентов сервера в течении 2-4 часов по заявке
• Неограниченная тех. поддержка 24х7 через портал (тикет), телефон, email
• Отсутствие штрафов при отказе от аренды

19. © 2016 IBM Corporation 19
Сравнение с AWS
g2.2xlarge AWS
0,702 в час для региона Ирландии
0,702 х 24 ч х 16 потоков х 30 дней = 8087,04
USD/month
=16х 1 Bare Metal Server 2x2690 V3 c 2хМ60 GPU 128 GB RAM 2x1TB
HDD 4x10Gbps Uplinks =2 845.44USD в месяц
Пример в сценарии Video Streaming:
Ограничения:
Типы инстансов на примере региона Ирландия:
Конфигурации на примере региона Ирландия:

20. © 2016 IBM Corporation 20

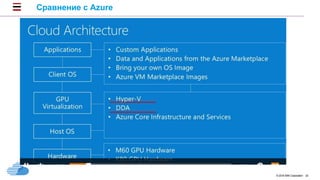

Сравнение с Azure

21. © 2016 IBM Corporation 21

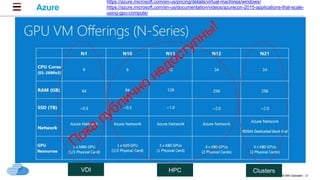

Azure
VDI HPC Clusters
https://azure.microsoft.com/en-us/pricing/details/virtual-machines/windows/
https://azure.microsoft.com/en-us/documentation/videos/azurecon-2015-applications-that-scale-
using-gpu-compute/

22. © 2016 IBM Corporation 22
Зона ответственности платформы IBM Softlayer
 SLA Softlayer включает следующие сервисы:
 Публичная сеть: SoftLayer прилагает все возможные усилия для обеспечения100% доступности Public Network.
 Частная сеть: SoftLayer прилагает все возможные усилия для обеспечения100% доступности Private Network.
 Портал пользователя: SoftLayer прилагает все возможные усилия для обеспечения100% доступности Customer
Portal.
 Отказоустойчивая инфраструктура: SoftLayer прилагает все возможные усилия для обеспечения100%
доступности питания и HVAC сервисов предоставляемых заказчикам.
 Замену отказавшего оборудования в течении 2 часов после выявления неполадки
 Запланированные обновления аппаратных компонентов в течении 2 часов в согласованное сервисное окно
 Добавление новых серверов : в течении 2 – 4 часов в согласованное сервисное окно
 Служба поддержки включает хорошо тренированных и сертифицированных инженеров на площадках для
решения любых возможных проблем в зоне ответственности Softlayer . Специалисты поддержки могут
выполнить своевременную замену неисправного оборудования по открытой заявке.
http://www.softlayer.com/LEGAL

23. © 2016 IBM Corporation 23
Сертификация и безопасность
http://www.softlayer.com/compliance
 Сертификации общие:
• ISO 27001 и ISO 27018
• SOC 1, SOC 2, SOC 3
• Соответствие Cloud Security alliance
• Поддержка процесса EU Model Clauses
 Сертификации специальные:
• PCI DSS
• HIPAA
• Поддержка Intel® Trusted Execution Technology (TXT) для bare-metal серверов
http://www.softlayer.com/intel-txt
• FISMA и FedRAMP ( для американского гос. сегмента)
 Сертификация ЦОД
• TIER 3 + (Uptime Institute)
• Соблюдение директив ЕС 95/46/EC
9

24. © 2016 IBM Corporation 24
Контакты
Спасибо!
Артем Носенко
IBM Certified Cloud Services Architect
a.nosenko@ru.ibm.com
+7(985) 9706751
Азад Мухуров
IBM Cloud Services Sales Leader
a.mukhurov@ru.ibm.com
+79119230912
