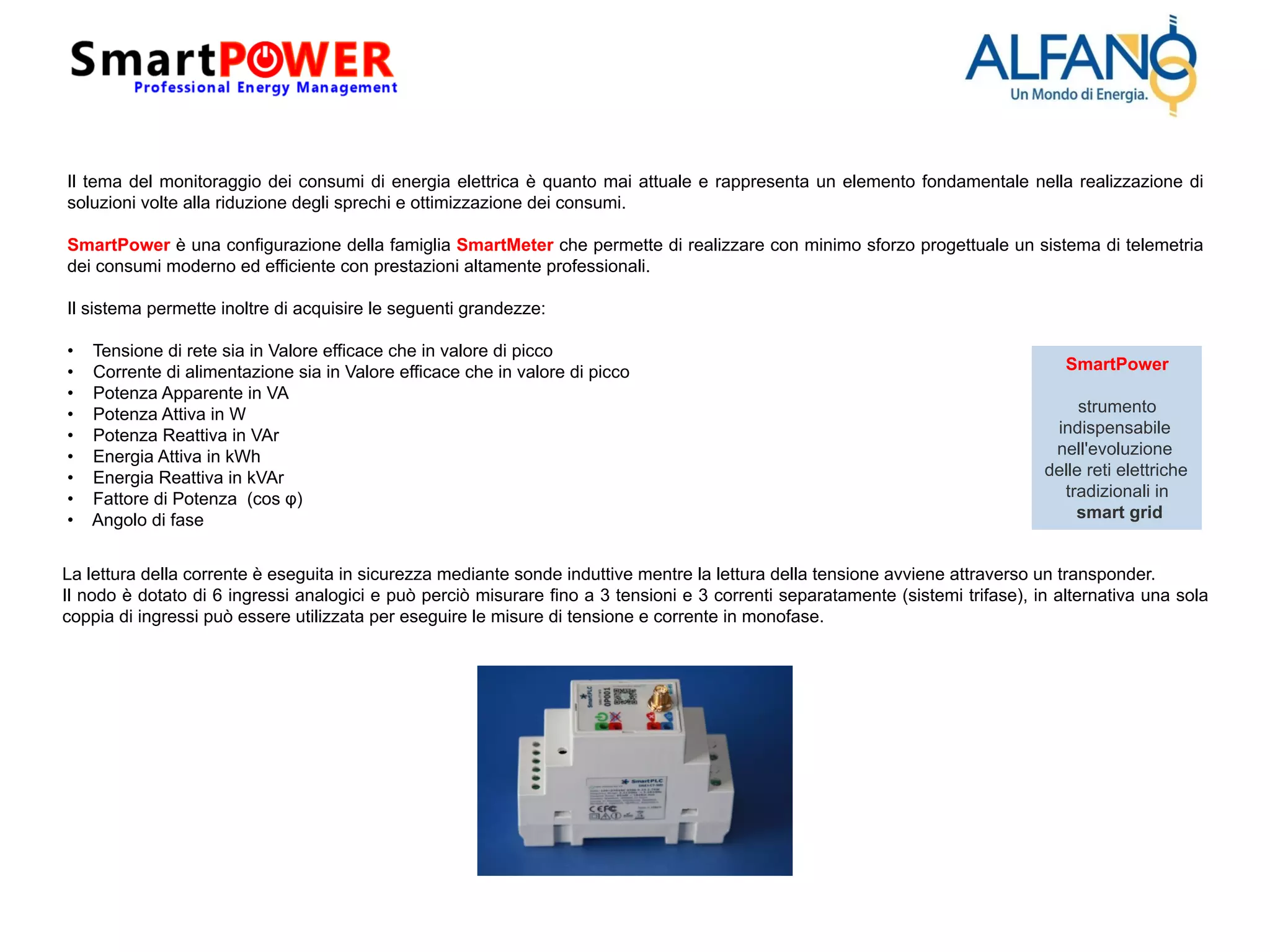

1. Il tema del monitoraggio dei consumi di energia elettrica è quanto mai attuale e rappresenta un elemento fondamentale nella realizzazione di
soluzioni volte alla riduzione degli sprechi e ottimizzazione dei consumi.
SmartPower è una configurazione della famiglia SmartMeter che permette di realizzare con minimo sforzo progettuale un sistema di telemetria
dei consumi moderno ed efficiente con prestazioni altamente professionali.
Il sistema permette inoltre di acquisire le seguenti grandezze:
• Tensione di rete sia in Valore efficace che in valore di picco
• Corrente di alimentazione sia in Valore efficace che in valore di picco
• Potenza Apparente in VA
• Potenza Attiva in W
• Potenza Reattiva in VAr
• Energia Attiva in kWh
• Energia Reattiva in kVAr
• Fattore di Potenza (cos φ)
• Angolo di fase
La lettura della corrente è eseguita in sicurezza mediante sonde induttive mentre la lettura della tensione avviene attraverso un transponder.
Il nodo è dotato di 6 ingressi analogici e può perciò misurare fino a 3 tensioni e 3 correnti separatamente (sistemi trifase), in alternativa una sola
coppia di ingressi può essere utilizzata per eseguire le misure di tensione e corrente in monofase.
SmartPower
strumento
indispensabile
nell'evoluzione
delle reti elettriche
tradizionali in
smart grid

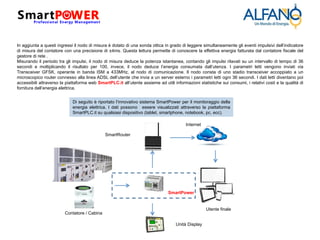

2. In aggiunta a questi ingressi il nodo di misura è dotato di una sonda ottica in grado di leggere simultaneamente gli eventi impulsivi dell’indicatore
di misura del contatore con una precisione di ±4ms. Questa lettura permette di conoscere la effettiva energia fatturata dal contatore fiscale del
gestore di rete .
Misurando il periodo tra gli impulsi, il nodo di misura deduce la potenza istantanea, contando gli impulsi rilavati su un intervallo di tempo di 36
secondi e moltiplicando il risultato per 100, invece, il nodo deduce l’energia consumata dall’utenza. I parametri letti vengono inviati via
Transceiver GFSK, operante in banda ISM a 433MHz, al nodo di comunicazione. Il nodo consta di uno stadio transceiver accoppiato a un
microscopico router connesso alla linea ADSL dell’utente che invia a un server esterno i parametri letti ogni 36 secondi. I dati letti diventano poi
accessibili attraverso la piattaforma web SmartPLC.it all’utente assieme ad utili informazioni statistiche sui consumi, i relativi costi e la qualità di
fornitura dell’energia elettrica.
Contatore / Cabina
SmartPower
Di seguito è riportato l’innovativo sistema SmartPower per il monitoraggio della
energia elettrica. I dati possono essere visualizzati attraverso la piattaforma
SmartPLC.it su qualsiasi dispositivo (tablet, smartphone, notebook, pc, ecc).
SmartRouter
Internet
Unità Display
Utente finale

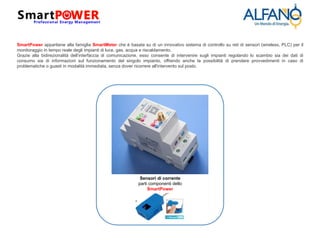

3. SmartPower appartiene alla famiglia SmartMeter che è basata su di un innovativo sistema di controllo su reti di sensori (wireless, PLC) per il
monitoraggio in tempo reale degli impianti di luce, gas, acqua e riscaldamento.
Grazie alla bidirezionalità dell’interfaccia di comunicazione, esso consente di intervenire sugli impianti regolando lo scambio sia dei dati di
consumo sia di informazioni sul funzionamento del singolo impianto, offrendo anche la possibilità di prendere provvedimenti in caso di
problematiche o guasti in modalità immediata, senza dover ricorrere all'intervento sul posto.
Sensori di corrente
parti componenti dello
SmartPower

4. SmartPower appartiene alla famiglia SmartMeter che è basata su di un innovativo sistema di controllo su reti di sensori (wireless, PLC) per il
monitoraggio in tempo reale degli impianti di luce, gas, acqua e riscaldamento.
Grazie alla bidirezionalità dell’interfaccia di comunicazione, esso consente di intervenire sugli impianti regolando lo scambio sia dei dati di
consumo sia di informazioni sul funzionamento del singolo impianto, offrendo anche la possibilità di prendere provvedimenti in caso di
problematiche o guasti in modalità immediata, senza dover ricorrere all'intervento sul posto.

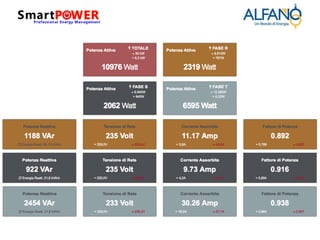

Esempi di monitoraggio dei consumi elettrici e della potenza assorbita acquisiti via WEB su un'utenza industriale in BT equipaggiata col
sistema SmartPower.
ATTIVA REATTIVA
F1 F2 F3 ALL
