CAPITOLO 1 - SISTEMI ELETTROMECCANICI
1.1 INTRODUZIONE
Lo scopo del presente capitolo è di riconoscere le proprietà fondamentali dei sistemi
dinamici, con particolare attenzione ai sistemi elettromeccanici. Ciò allo scopo di impostare
correttamente i modelli dei sistemi considerati.
Si puntualizzano alcune nozioni fondamentali, che dovrebbero comunque essere già state
assimilate da insegnamenti precedenti.
Allo scopo di inquadrare quanto si dirà in una visione più generale, si ridiscute dapprima
brevemente il concetto di modello, in seguito si richiamano alcuni elementi di teoria dei
sistemi dinamici.
Modelli e realtà
Per modello in senso stretto si intende, nella presente trattazione, una formulazione
matematica del comportamento di un determinato oggetto od ente 'fisico' o, con espressione
molto generica, sistema.
Da osservare che nella maggioranza dei casi si ha in mente, in modo più o meno preciso,
una realtà 'fisica' che si vuole modellizzare, in maniera da avere un problema dominabile. Ma
la stessa realtà 'fisica' è presente nella nostra mente come qualcosa di complesso che deve
rispondere comunque alle leggi fisiche fondamentali: cioè è già essa stessa un modello (in
senso lato). E' comune in effetti, e probabilmente inevitabile, ragionare per diversi livelli di
modellizzazione; il modello che ci si propone di formalizzare è, di regola, la riduzione
all'essenziale, ai fini di ciò che interessa, del comportamento immaginato di un modello più
generale.
Un modello può essere statico o dinamico. Un modello statico è costituito da relazioni
algebriche tra grandezze, ad es. una rete di resistenze o le relazioni di regime di una macchina
elettrica. Un modello dinamico vuole riprodurre il movimento nel tempo di un sistema,
pertanto è caratterizzato dalla proprietà di evolvere nel tempo.
I modelli dinamici si suddividono in due importanti categorie: i modelli a tempo continuo
(modelli continui), in cui il tempo è una variabile continua, ed i modelli a tempo discreto
(modelli discreti), in cui il tempo assume valori discreti, usualmente, ma non
necessariamente, determinati da incrementi costanti. I modelli continui sono costituiti di
norma da sistemi di equazioni differenziali.
I modelli (statici e dinamici) si distinguono anche in modelli a dimensione finita (detti
anche a parametri concentrati) e a dimensione infinita (o a parametri distribuiti). I modelli a
dimensione finita forniscono come risultato un numero finito di grandezze (per i modelli
dinamici ad ogni istante di tempo). I modelli a dimensione infinita forniscono come risultato
una o più funzioni continue (per i modelli dinamici anche variabili nel tempo). Esempi di
modelli a dimensione infinita sono le analisi di campi (elettrico, magnetico, di temperatura,
ecc.) condotte, ad es., con metodi analitici. La discretizzazione del campo (metodi alle
differenze finite, ecc.) dà luogo a modelli a dimensione finita.


Le suddivisioni citate riguardano sempre i modelli, non la realtà. E' regola che un oggetto
fisico possa essere considerato sotto diversi punti di vista, quindi dare luogo a numerosi
modelli anche molto differenti tra loro. I modelli matematici sono risultati di nostre scelte e
non vanno considerati in modo rigido. Un modello dinamico nel continuo, ad es., se valutato
all'equilibrio dà luogo alla soluzione di regime del sistema, quindi a un modello stazionario.
Lo stesso modello dinamico, se risolto ripetutamente per intervalli di tempo costanti e
considerate le grandezze solo alla fine di ogni intervallo, può essere visto come un modello a
tempo discreto. Inoltre, come accennato, un modello a dimensione infinita può essere
discretizzato in un modello finito, con precisione limitata solo dal numero di discretizzazioni.
1.2 SISTEMI DINAMICI
Per chiarezza di terminologia, nell'uso corrente la dizione 'sistema dinamico' indica un
oggetto o un insieme in movimento (o in evoluzione) e soggetto ad interazioni all'interno del
sistema stesso e con il mondo esterno. La stessa dizione indica anche, più spesso, una
schematizzazione concettuale dell'oggetto o dell'insieme, quindi già un modello in senso lato.
Nella presente trattazione il termine ‘sistema’ sarà usato in questa accezione.
Nel seguito si considerano principalmente sistemi dinamici continui a dimensione finita.
Per definire un sistema dinamico è innanzitutto necessario delineare il contorno del sistema
stesso, cioè stabilire ciò che fa parte del sistema. E' importante riconoscere che il limite del
sistema è fondamentalmente una scelta di comodo, suggerita di solito dallo scopo dell'analisi
e dalla maggiore o minore facilità di costituzione del modello. E' tipica la suddivisione di
sistemi complessi in sottosistemi tra loro interagenti e più facili da trattare singolarmente.
Delimitato il sistema, questo va caratterizzato dall’ingresso, lo stato, l’uscita.
L’ingresso del sistema è costituito dall’insieme delle variabili imposte dall'esterno
(variabili di ingresso o ‘ingressi’) che influenzano il sistema stesso. Anche per gli ingressi
sussistono arbitrarietà di scelta. Ad es. se una grandezza esterna può essere considerata
costante, anziché ingresso può diventare un parametro del sistema.
Lo stato del sistema è ciò che ne determina la 'memoria'. Più precisamente, noto lo stato
all'istante generico t0 e l'andamento nel tempo di tutti gli ingressi nell'intervallo generico t0-t1
(t1>t0), è univocamente determinato il movimento del sistema nell'intervallo t0-t1.
L'affermazione precedente, considerati tutti i possibili andamenti degli ingressi nell'intervallo
considerato, definisce operativamente lo stato del sistema.
Nel modello del sistema lo stato è definito dall'insieme dei valori di un numero (minimo) N
di variabili interne indipendenti, chiamate variabili di stato (v. di s.). Sussistono le proprietà
che:
- due situazioni caratterizzate dallo stesso insieme di valori iniziali di v. di s., a parità di
ingressi, sono indistinguibili; in caso contrario l'insieme considerato di variabili non è
completo (quindi non costituiscono un valido insieme di v. di s.).
- se due situazioni sono indistinguibili per qualsiasi ingresso e lo stato iniziale risulta
diverso, allora l'insieme delle variabili interne non è un insieme di v. di s. (ad es. non è
minimo).
L'insieme delle variabili di stato non è unico. Dato un insieme di N variabili di stato, un
qualsiasi insieme di N variabili indipendenti in corrispondenza biunivoca con le precedenti
costituisce un altro valido insieme di variabili di stato. Caso particolare importante è una
trasformazione lineare tra vecchie e nuove variabili di stato, in tal caso la matrice di
trasformazione è di ordine N e invertibile.


Il numero N di variabili di stato è un invariante del sistema dinamico considerato e
costituisce l'ordine del sistema. Ogni possibile scelta dell'insieme di variabili di stato dà luogo
a un diverso modello dinamico.
Le variabili di stato possono essere continue o a valori discreti, i due tipi possono essere
presenti contemporaneamente in un sistema. Ad es. nei sistemi con valvole ideali lo stato di
una valvola costituisce una variabile di stato a due valori (conduzione e blocco).
Infine l’uscita è costituita dall’insieme delle grandezze che interessa evidenziare come
risultati o che sono rilevabili (variabili di uscita del sistema o ‘uscite’). In sistemi
interconnessi alcune uscite di un sistema forniscono gli ingressi di altri sistemi.
Le uscite sono funzioni algebriche dello stato e degli ingressi. Sistemi in cui le uscite sono
funzioni solo dello stato sono chiamati sistemi propri, in caso contrario impropri. La
formulazione dei modelli dinamici in termini di variabili di stato può ignorare inizialmente le
uscite, perciò in molti casi non si richiede, almeno inizialmente, di dovere specificare le uscite
richieste dal sistema. E' comodo spesso fare coincidere le uscite per generalità con le variabili
di stato: le ulteriori relazioni di uscita richieste possono essere considerate in seguito e fuori
dal sistema.
A questo punto possiamo precisare meglio la terminologia: chiamiamo 'sistema dinamico'
una schematizzazione formale caratterizzata dai contorni del sistema, dagli ingressi e dallo
stato (in forma astratta) di dimensione N. 'Modello dinamico' è invece l'insieme delle relazioni
matematiche costitutive, nelle quali appare, per esplicita scelta, un particolare insieme di v. di
s., di ingresso e (a rigore) di uscita.
Esistono anche modelli che non ricorrono esplicitamente alla nozione di stato. Ne sono
esempi le formulazioni che esprimono direttamente relazioni tra ingressi ed uscite; a questa
categoria appartengono le funzioni di trasferimento.

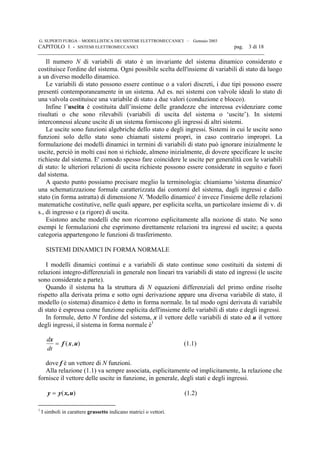

SISTEMI DINAMICI IN FORMA NORMALE
I modelli dinamici continui e a variabili di stato continue sono costituiti da sistemi di
relazioni integro-differenziali in generale non lineari tra variabili di stato ed ingressi (le uscite
sono considerate a parte).
Quando il sistema ha la struttura di N equazioni differenziali del primo ordine risolte
rispetto alla derivata prima e sotto ogni derivazione appare una diversa variabile di stato, il
modello (o sistema) dinamico è detto in forma normale. In tal modo ogni derivata di variabile
di stato è espressa come funzione esplicita dell'insieme delle variabili di stato e degli ingressi.
In formule, detto N l'ordine del sistema, x il vettore delle variabili di stato ed u il vettore
degli ingressi, il sistema in forma normale è1
d
dt
x
f x u= ( , ) (1.1)
dove f è un vettore di N funzioni.
Alla relazione (1.1) va sempre associata, esplicitamente od implicitamente, la relazione che
fornisce il vettore delle uscite in funzione, in generale, degli stati e degli ingressi.
)( ux,yy = (1.2)
1
I simboli in carattere grassetto indicano matrici o vettori.



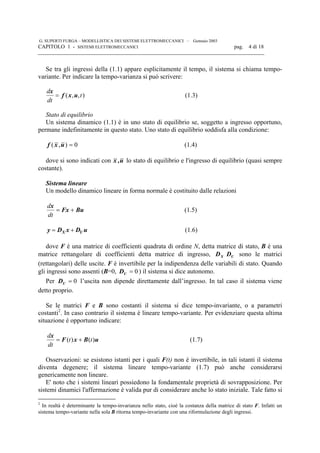

Se tra gli ingressi della (1.1) appare esplicitamente il tempo, il sistema si chiama tempo-
variante. Per indicare la tempo-varianza si può scrivere:
d
dt
t
x
f x u= ( , , ) (1.3)
Stato di equilibrio
Un sistema dinamico (1.1) è in uno stato di equilibrio se, soggetto a ingresso opportuno,
permane indefinitamente in questo stato. Uno stato di equilibrio soddisfa alla condizione:
f x u( , ) = 0 (1.4)
dove si sono indicati con x ,u lo stato di equilibrio e l'ingresso di equilibrio (quasi sempre
costante).
Sistema lineare
Un modello dinamico lineare in forma normale è costituito dalle relazioni
BuFx
x
+=
dt
d
(1.5)
y D x D uX U= + (1.6)
dove F è una matrice di coefficienti quadrata di ordine N, detta matrice di stato, B è una
matrice rettangolare di coefficienti detta matrice di ingresso, UX DD sono le matrici
(rettangolari) delle uscite. F è invertibile per la indipendenza delle variabili di stato. Quando
gli ingressi sono assenti (B=0, 0=UD ) il sistema si dice autonomo.
Per 0=UD l’uscita non dipende direttamente dall’ingresso. In tal caso il sistema viene
detto proprio.
Se le matrici F e B sono costanti il sistema si dice tempo-invariante, o a parametri
costanti2
. In caso contrario il sistema è lineare tempo-variante. Per evidenziare questa ultima
situazione è opportuno indicare:
uBxF
x
)()( tt
dt
d
+= (1.7)
Osservazioni: se esistono istanti per i quali F(t) non è invertibile, in tali istanti il sistema
diventa degenere; il sistema lineare tempo-variante (1.7) può anche considerarsi
genericamente non lineare.
E' noto che i sistemi lineari possiedono la fondamentale proprietà di sovrapposizione. Per
sistemi dinamici l'affermazione è valida pur di considerare anche lo stato iniziale. Tale fatto si
2
In realtà è determinante la tempo-invarianza nello stato, cioè la costanza della matrice di stato F. Infatti un
sistema tempo-variante nella sola B ritorna tempo-invariante con una riformulazione degli ingressi.



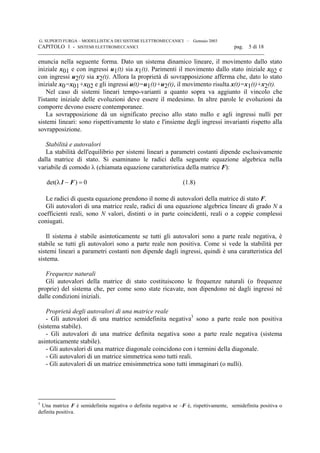

enuncia nella seguente forma. Dato un sistema dinamico lineare, il movimento dallo stato
iniziale x01 e con ingressi u1(t) sia x1(t). Parimenti il movimento dallo stato iniziale x02 e
con ingressi u2(t) sia x2(t). Allora la proprietà di sovrapposizione afferma che, dato lo stato
iniziale x0=x01+x02 e gli ingressi u(t)=u1(t)+u2(t), il movimento risulta x(t)=x1(t)+x2(t).
Nel caso di sistemi lineari tempo-varianti a quanto sopra va aggiunto il vincolo che
l'istante iniziale delle evoluzioni deve essere il medesimo. In altre parole le evoluzioni da
comporre devono essere contemporanee.
La sovrapposizione dà un significato preciso allo stato nullo e agli ingressi nulli per
sistemi lineari: sono rispettivamente lo stato e l'insieme degli ingressi invarianti rispetto alla
sovrapposizione.
Stabilità e autovalori
La stabilità dell'equilibrio per sistemi lineari a parametri costanti dipende esclusivamente
dalla matrice di stato. Si esaminano le radici della seguente equazione algebrica nella
variabile di comodo λ (chiamata equazione caratteristica della matrice F):
0)det( =−λ F1 (1.8)
Le radici di questa equazione prendono il nome di autovalori della matrice di stato F.
Gli autovalori di una matrice reale, radici di una equazione algebrica lineare di grado N a
coefficienti reali, sono N valori, distinti o in parte coincidenti, reali o a coppie complessi
coniugati.
Il sistema è stabile asintoticamente se tutti gli autovalori sono a parte reale negativa, è
stabile se tutti gli autovalori sono a parte reale non positiva. Come si vede la stabilità per
sistemi lineari a parametri costanti non dipende dagli ingressi, quindi è una caratteristica del
sistema.
Frequenze naturali
Gli autovalori della matrice di stato costituiscono le frequenze naturali (o frequenze
proprie) del sistema che, per come sono state ricavate, non dipendono né dagli ingressi né
dalle condizioni iniziali.
Proprietà degli autovalori di una matrice reale
- Gli autovalori di una matrice semidefinita negativa3
sono a parte reale non positiva
(sistema stabile).
- Gli autovalori di una matrice definita negativa sono a parte reale negativa (sistema
asintoticamente stabile).
- Gli autovalori di una matrice diagonale coincidono con i termini della diagonale.
- Gli autovalori di un matrice simmetrica sono tutti reali.
- Gli autovalori di un matrice emisimmetrica sono tutti immaginari (o nulli).
3
Una matrice F è semidefinita negativa o definita negativa se –F è, rispettivamente, semidefinita positiva o
definita positiva.



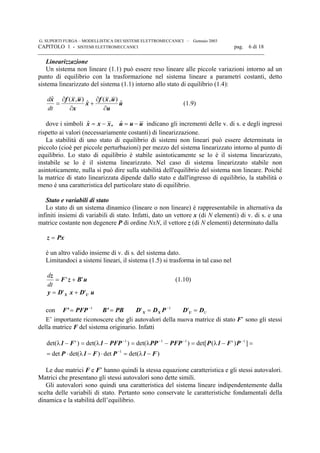

Linearizzazione
Un sistema non lineare (1.1) può essere reso lineare alle piccole variazioni intorno ad un
punto di equilibrio con la trasformazione nel sistema lineare a parametri costanti, detto
sistema linearizzato del sistema (1.1) intorno allo stato di equilibrio (1.4):
d
dt
$ ( , )
$
( , )
$
x f x u
x
x
f x u
u
u= +
∂
∂
∂
∂
(1.9)
dove i simboli uuu,xxx −=−= ˆˆ indicano gli incrementi delle v. di s. e degli ingressi
rispetto ai valori (necessariamente costanti) di linearizzazione.
La stabilità di uno stato di equilibrio di sistemi non lineari può essere determinata in
piccolo (cioè per piccole perturbazioni) per mezzo del sistema linearizzato intorno al punto di
equilibrio. Lo stato di equilibrio è stabile asintoticamente se lo è il sistema linearizzato,
instabile se lo è il sistema linearizzato. Nel caso di sistema linearizzato stabile non
asintoticamente, nulla si può dire sulla stabilità dell'equilibrio del sistema non lineare. Poiché
la matrice di stato linearizzata dipende dallo stato e dall'ingresso di equilibrio, la stabilità o
meno è una caratteristica del particolare stato di equilibrio.
Stato e variabili di stato
Lo stato di un sistema dinamico (lineare o non lineare) è rappresentabile in alternativa da
infiniti insiemi di variabili di stato. Infatti, dato un vettore x (di N elementi) di v. di s. e una
matrice costante non degenere P di ordine NxN, il vettore z (di N elementi) determinato dalla
Pxz =
è un altro valido insieme di v. di s. del sistema dato.
Limitandoci a sistemi lineari, il sistema (1.5) si trasforma in tal caso nel
uBzF
z
'' +=
dt
d
(1.10)
uDxDy UX '' +=
con 1−
= PFPF' PBB' = 1
' −
= PDD XX UDD U ='
E’ importante riconoscere che gli autovalori della nuova matrice di stato F’ sono gli stessi
della matrice F del sistema originario. Infatti
)det(det)det(det
])'(det[)det()det()'det(
1
1111
F1PF1P
PF1PPFPPPPFP1F1
−λ=⋅−λ⋅=
=−λ=−λ=−λ=−λ
−
−−−−
Le due matrici F e F’ hanno quindi la stessa equazione caratteristica e gli stessi autovalori.
Matrici che presentano gli stessi autovalori sono dette simili.
Gli autovalori sono quindi una caratteristica del sistema lineare indipendentemente dalla
scelta delle variabili di stato. Pertanto sono conservate le caratteristiche fondamentali della
dinamica e la stabilità dell’equilibrio.



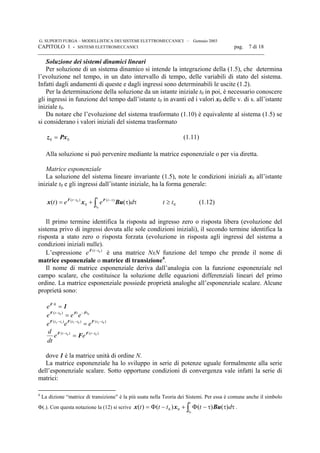

Soluzione dei sistemi dinamici lineari
Per soluzione di un sistema dinamico si intende la integrazione della (1.5), che determina
l’evoluzione nel tempo, in un dato intervallo di tempo, delle variabili di stato del sistema.
Infatti dagli andamenti di queste e dagli ingressi sono determinabili le uscite (1.2).
Per la determinazione della soluzione da un istante iniziale t0 in poi, è necessario conoscere
gli ingressi in funzione del tempo dall’istante t0 in avanti ed i valori x0 delle v. di s. all’istante
iniziale t0.
Da notare che l’evoluzione del sistema trasformato (1.10) è equivalente al sistema (1.5) se
si considerano i valori iniziali del sistema trasformato
00 Pxz = (1.11)
Alla soluzione si può pervenire mediante la matrice esponenziale o per via diretta.
Matrice esponenziale
La soluzione del sistema lineare invariante (1.5), note le condizioni iniziali x0 all’istante
iniziale t0 e gli ingressi dall’istante iniziale, ha la forma generale:
∫ ττ+= τ−− t
t
ttt
deet
0
0
)()( )(
0
)(
Buxx FF
0tt ≥ (1.12)
Il primo termine identifica la risposta ad ingresso zero o risposta libera (evoluzione del
sistema privo di ingressi dovuta alle sole condizioni iniziali), il secondo termine identifica la
risposta a stato zero o risposta forzata (evoluzione in risposta agli ingressi del sistema a
condizioni iniziali nulle).
L’espressione )( 0tt
e −F
è una matrice NxN funzione del tempo che prende il nome di
matrice esponenziale o matrice di transizione4
.
Il nome di matrice esponenziale deriva dall’analogia con la funzione esponenziale nel
campo scalare, che costituisce la soluzione delle equazioni differenziali lineari del primo
ordine. La matrice esponenziale possiede proprietà analoghe all’esponenziale scalare. Alcune
proprietà sono:
1F
=⋅0
e
00 )( tttt
eee FFF −−
=
)()()( 020112 tttttt
eee −−−
= FFF
)()( 00 tttt
ee
dt
d −−
= FF
F
dove 1 è la matrice unità di ordine N.
La matrice esponenziale ha lo sviluppo in serie di potenze uguale formalmente alla serie
dell’esponenziale scalare. Sotto opportune condizioni di convergenza vale infatti la serie di
matrici:
4
La dizione “matrice di transizione” è la più usata nella Teoria dei Sistemi. Per essa è comune anche il simbolo
Φ(.). Con questa notazione la (12) si scrive ∫ τττ−Φ+−Φ=
t
t
dtttt
0
)()()()( 00 Buxx .


K+++++=
!4!3!2
4
4
3
3
2
2 ttt
te t
FFFF1F
che in linea di principio ne consente il calcolo per via numerica.
Il calcolo della matrice esponenziale sarà ripreso in seguito.
Soluzione per via diretta
Il sistema di N equazioni differenziali del primo ordine si può trasformare in una equazione
differenziale di ordine N in una delle v. di s. come unica incognita (ciò si ottiene in modo
elementare con successive derivazioni ed eliminazioni).
Ciò consente di ricondurci alla teoria delle equazioni differenziali lineari a parametri
costanti.
Si consideri una equazione differenziale completa: la soluzione è data dalla composizione
dell'integrale generale dell’omogenea associata e dell'integrale particolare dell’equazione
completa. L'integrale particolare dipende dalle forzanti e va determinato caso per caso.
Si ottiene quindi nella v. di s. evidenziata:
)()()( txtxtx pg += (1.13)
Il transitorio proprio del sistema è determinato dall’integrale generale dell’omogenea
associata.
E’ noto dalla teoria dei sistemi differenziali lineari a coefficienti costanti che l’integrale
generale, escludendo radici coincidenti, può essere scritto in forma scalare come:
∑=
λ
=
N
k
t
kg
k
eCtx
1
)( (1.14)
dove:
• Ck sono coefficienti arbitrari che vanno fissati in base alle condizioni iniziali.
• λk sono le radici dell’equazione algebrica risolvente. Si può dimostrare che
l’equazione algebrica risolvente coincide, a meno di un fattore moltiplicativo comune, con
l’equazione caratteristica del sistema originario. Quindi le radici dell’equazione algebrica
risolvente sono ancora gli autovalori della matrice di stato.
L’estensione della (1.13) a tutte le v. di s. consente di formulare la soluzione in forma
vettoriale come:
)()()( ttt pg xxx += (1.15)
E’ da notare che i singoli termini nelle formulazioni (1.12) e (1.15) non coincidono.



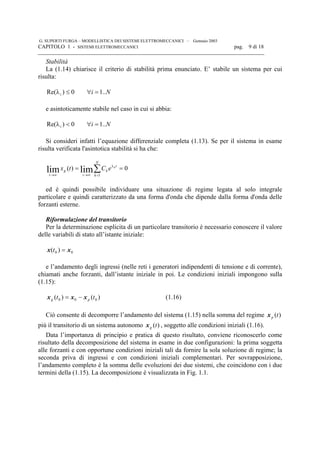

Stabilità
La (1.14) chiarisce il criterio di stabilità prima enunciato. E’ stabile un sistema per cui
risulta:
Nii ..10)Re( =∀≤λ
e asintoticamente stabile nel caso in cui si abbia:
Nii ..10)Re( =∀<λ
Si consideri infatti l’equazione differenziale completa (1.13). Se per il sistema in esame
risulta verificata l'asintotica stabilità si ha che:
0)(
1
limlim == ∑=
λ
∞→∞→
N
k
t
k
t
g
t
k
eCtx
ed è quindi possibile individuare una situazione di regime legata al solo integrale
particolare e quindi caratterizzato da una forma d'onda che dipende dalla forma d'onda delle
forzanti esterne.
Riformulazione del transitorio
Per la determinazione esplicita di un particolare transitorio è necessario conoscere il valore
delle variabili di stato all’istante iniziale:
00 )( xx =t
e l’andamento degli ingressi (nelle reti i generatori indipendenti di tensione e di corrente),
chiamati anche forzanti, dall’istante iniziale in poi. Le condizioni iniziali impongono sulla
(1.15):
)()( 000 tt pg xxx −= (1.16)
Ciò consente di decomporre l’andamento del sistema (1.15) nella somma del regime )(tpx
più il transitorio di un sistema autonomo )(tgx , soggetto alle condizioni iniziali (1.16).
Data l’importanza di principio e pratica di questo risultato, conviene riconoscerlo come
risultato della decomposizione del sistema in esame in due configurazioni: la prima soggetta
alle forzanti e con opportune condizioni iniziali tali da fornire la sola soluzione di regime; la
seconda priva di ingressi e con condizioni iniziali complementari. Per sovrapposizione,
l’andamento completo è la somma delle evoluzioni dei due sistemi, che coincidono con i due

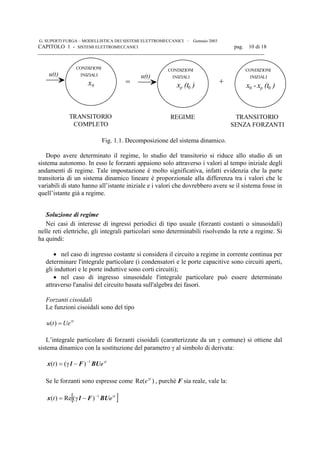

termini della (1.15). La decomposizione è visualizzata in Fig. 1.1.


u(t)
CONDIZIONI
INIZIALI
x0
=
u(t)
CONDIZIONI
INIZIALI
x (t )p
+
CONDIZIONI
INIZIALI
x -00 x (t )p 0
REGIME TRANSITORIO
SENZA FORZANTI
TRANSITORIO
COMPLETO
Fig. 1.1. Decomposizione del sistema dinamico.
Dopo avere determinato il regime, lo studio del transitorio si riduce allo studio di un
sistema autonomo. In esso le forzanti appaiono solo attraverso i valori al tempo iniziale degli
andamenti di regime. Tale impostazione è molto significativa, infatti evidenzia che la parte
transitoria di un sistema dinamico lineare è proporzionale alla differenza tra i valori che le
variabili di stato hanno all’istante iniziale e i valori che dovrebbero avere se il sistema fosse in
quell’istante già a regime.
Soluzione di regime
Nei casi di interesse di ingressi periodici di tipo usuale (forzanti costanti o sinusoidali)
nelle reti elettriche, gli integrali particolari sono determinabili risolvendo la rete a regime. Si
ha quindi:
• nel caso di ingresso costante si considera il circuito a regime in corrente continua per
determinare l'integrale particolare (i condensatori e le porte capacitive sono circuiti aperti,
gli induttori e le porte induttive sono corti circuiti);
• nel caso di ingresso sinusoidale l'integrale particolare può essere determinato
attraverso l'analisi del circuito basata sull'algebra dei fasori.
Forzanti cisoidali
Le funzioni cisoidali sono del tipo
t
Uetu γ
=)(
L’integrale particolare di forzanti cisoidali (caratterizzate da un γ comune) si ottiene dal
sistema dinamico con la sostituzione del parametro γ al simbolo di derivata:
t
et γ−
−γ= BUF1x 1
)()(
Se le forzanti sono espresse come )Re( t
eγ
, purché F sia reale, vale la:
[ ]t
et γ−
−γ= BUF1x 1
)(Re)(


In particolare:

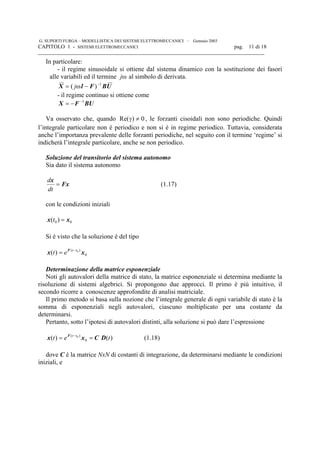

- il regime sinusoidale si ottiene dal sistema dinamico con la sostituzione dei fasori
alle variabili ed il termine ωj al simbolo di derivata.
UBF1X 1
)( −
−ω= j
- il regime continuo si ottiene come
BUFX 1−
−=
Va osservato che, quando 0)Re( ≠γ , le forzanti cisoidali non sono periodiche. Quindi
l’integrale particolare non è periodico e non si è in regime periodico. Tuttavia, considerata
anche l’importanza prevalente delle forzanti periodiche, nel seguito con il termine ‘regime’ si
indicherà l’integrale particolare, anche se non periodico.
Soluzione del transitorio del sistema autonomo
Sia dato il sistema autonomo
Fx
x
=
dt
d
(1.17)
con le condizioni iniziali
00 )( xx =t
Si è visto che la soluzione è del tipo
0
)( 0
)( xx F tt
et −
=
Determinazione della matrice esponenziale
Noti gli autovalori della matrice di stato, la matrice esponenziale si determina mediante la
risoluzione di sistemi algebrici. Si propongono due approcci. Il primo è più intuitivo, il
secondo ricorre a conoscenze approfondite di analisi matriciale.
Il primo metodo si basa sulla nozione che l’integrale generale di ogni variabile di stato è la
somma di esponenziali negli autovalori, ciascuno moltiplicato per una costante da
determinarsi.
Pertanto, sotto l’ipotesi di autovalori distinti, alla soluzione si può dare l’espressione
)()( 0
)( 0
tet tt
DCxx F
== −
(1.18)
dove C è la matrice NxN di costanti di integrazione, da determinarsi mediante le condizioni
iniziali, e
















=

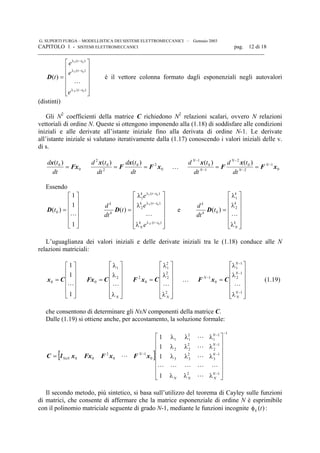

−λ
−λ
−λ
)(
)(
)(
0
02
01
)(
tt
tt
tt
N
e
e
e
t
L
D è il vettore colonna formato dagli esponenziali negli autovalori
(distinti)
Gli N2
coefficienti della matrice C richiedono N2
relazioni scalari, ovvero N relazioni
vettoriali di ordine N. Queste si ottengono imponendo alla (1.18) di soddisfare alle condizioni
iniziali e alle derivate all’istante iniziale fino alla derivata di ordine N-1. Le derivate
all’istante iniziale si valutano iterativamente dalla (1.17) conoscendo i valori iniziali delle v.
di s.
0
0 )(
Fx
x
=
dt
td
0
20
2
0
2
)()(
xF
x
F
x
==
dt
td
dt
td
… 0
1
2
0
2
1
0
1
)()(
xF
x
F
x −
−
−
−
−
== N
N
N
N
N
dt
td
dt
td
Essendo












=
1
1
1
)( 0
L
tD














λ
λ
λ
=
−λ
−λ
−λ
)(
)(
2
)(
1
0
02
01
)(
ttk
N
ttk
ttk
k
k
N
e
e
e
t
dt
d
L
D e














λ
λ
λ
=
k
N
k
k
k
k
t
dt
d
L
2
1
0 )(D
L’uguaglianza dei valori iniziali e delle derivate iniziali tra le (1.18) conduce alle N
relazioni matriciali:












=
1
1
1
0
L
Cx














λ
λ
λ
=
N
L
2
1
0 CFx














λ
λ
λ
=
2
2
2
2
1
0
2
N
L
CxF …














λ
λ
λ
=
−
−
−
−
1
1
2
1
1
0
1
N
N
N
N
N
L
CxF (1.19)
che consentono di determinare gli NxN componenti della matrice C.
Dalle (1.19) si ottiene anche, per accostamento, la soluzione formale:
[ ]
1
12
1
3
2
33
1
2
2
22
1
1
2
11
0
1
0
2
00
1
1
1
1
−
−
−
−
−
−
















λλλ
λλλ
λλλ
λλλ
=
N
NNN
N
N
N
N
NxN
L
LLLLL
L
L
L
L xFxFFxx1C
Il secondo metodo, più sintetico, si basa sull’utilizzo del teorema di Cayley sulle funzioni
di matrici, che consente di affermare che la matrice esponenziale di ordine N è esprimibile
con il polinomio matriciale seguente di grado N-1, mediante le funzioni incognite )(tkφ :


1
1
2
210
)(

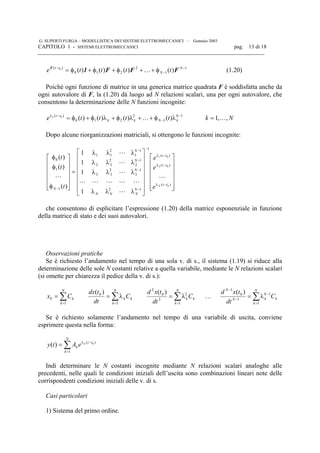

)()()()(0 −
−
−
φ++φ+φ+φ= N
N
tt
tttte FFF1F
K (1.20)
Poiché ogni funzione di matrice in una generica matrice quadrata F è soddisfatta anche da
ogni autovalore di F, la (1.20) dà luogo ad N relazioni scalari, una per ogni autovalore, che
consentono la determinazione delle N funzioni incognite:
1
1
2
210
)(
)()()()(0 −
−
−λ
λφ++λφ+λφ+φ= N
kNkk
tt
tttte k
K Nk ,,1 K=
Dopo alcune riorganizzazioni matriciali, si ottengono le funzioni incognite:






























λλλ
λλλ
λλλ
λλλ
=












φ
φ
φ
−λ
−λ
−λ
−
−
−
−
−
−
)(
)(
)(
1
12
1
3
2
33
1
2
2
22
1
1
2
11
1
1
0
0
02
01
1
1
1
1
)(
)(
)(
tt
tt
tt
N
NNN
N
N
N
N
N
e
e
e
t
t
t
L
L
LLLLL
L
L
L
L
che consentono di esplicitare l’espressione (1.20) della matrice esponenziale in funzione
della matrice di stato e dei suoi autovalori.
Osservazioni pratiche
Se è richiesto l’andamento nel tempo di una sola v. di s., il sistema (1.19) si riduce alla
determinazione delle sole N costanti relative a quella variabile, mediante le N relazioni scalari
(si omette per chiarezza il pedice della v. di s.):
∑=
=
N
k
kCx
1
0 ∑=
λ=
N
k
kk C
dt
tdx
1
0 )(
∑=
λ=
N
k
kk C
dt
txd
1
2
2
0
2
)(
… ∑=
−
−
−
λ=
N
k
k
N
kN
N
C
dt
txd
1
1
1
0
1
)(
Se è richiesto solamente l’andamento nel tempo di una variabile di uscita, conviene
esprimere questa nella forma:
∑=
−λ
=
N
k
tt
k
k
eAty
1
)( 0
)(
Indi determinare le N costanti incognite mediante N relazioni scalari analoghe alle
precedenti, nelle quali le condizioni iniziali dell’uscita sono combinazioni lineari note delle
corrispondenti condizioni iniziali delle v. di s.
Casi particolari
1) Sistema del primo ordine.



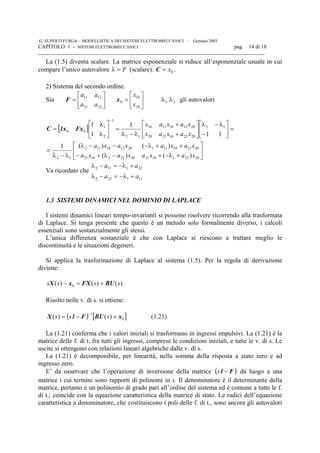

La (1.5) diventa scalare. La matrice esponenziale si riduce all’esponenziale usuale in cui
compare l’unico autovalore F=λ (scalare). 0x=C .
2) Sistema del secondo ordine.
Sia 





=
2221
1211
aa
aa
F 





=
20
10
0
x
x
x 21 λλ gli autovalori
[ ]






+λ−+−λ+−
++λ−−−λ
λ−λ
=
=





−
λ−λ






+
+
λ−λ
=





λ
λ
=
−
202211021202221021
201210111201210112
12
12
2022102120
2012101110
12
1
2
1
00
)()(
)()(1
11
1
1
1
xaxaxaxa
xaxaxaxa
xaxax
xaxax
Fx1xC
Va ricordato che
111222
221112
aa
aa
+λ−=−λ
+λ−=−λ
1.3 SISTEMI DINAMICI NEL DOMINIO DI LAPLACE
I sistemi dinamici lineari tempo-invarianti si possono risolvere ricorrendo alla trasformata
di Laplace. Si tenga presente che questo è un metodo solo formalmente diverso, i calcoli
essenziali sono sostanzialmente gli stessi.
L’unica differenza sostanziale è che con Laplace si riescono a trattare meglio le
discontinuità e le situazioni degeneri.
Si applica la trasformazione di Laplace al sistema (1.5). Per la regola di derivazione
diviene:
)()()( 0 ssss BUFXxX +=−
Risolto nelle v. di s. si ottiene:
( ) [ ]0
1
)()( xBUF1X +−=
−
sss (1.21)
La (1.21) conferma che i valori iniziali si trasformano in ingressi impulsivi. La (1.21) è la
matrice delle f. di t. fra tutti gli ingressi, comprese le condizioni iniziali, e tutte le v. di s. Le
uscite si ottengono con relazioni lineari algebriche dalle v. di s.
La (1.21) è decomponibile, per linearità, nella somma della risposta a stato zero e ad
ingresso zero.
E’ da osservare che l’operazione di inversione della matrice ( )F1 −s dà luogo a una
matrice i cui termini sono rapporti di polinomi in s. Il denominatore è il determinante della
matrice, pertanto è un polinomio di grado pari all’ordine del sistema ed è comune a tutte le f.
di t.; coincide con la equazione caratteristica della matrice di stato. Le radici dell’equazione
caratteristica a denominatore, che costituiscono i poli delle f. di t., sono ancora gli autovalori



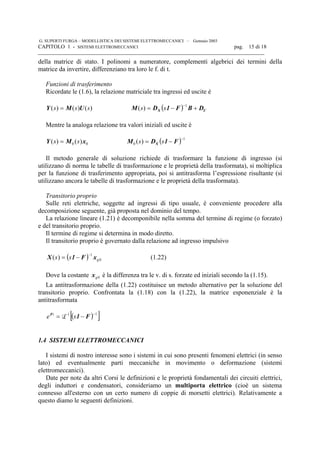

della matrice di stato. I polinomi a numeratore, complementi algebrici dei termini della
matrice da invertire, differenziano tra loro le f. di t.
Funzioni di trasferimento
Ricordate le (1.6), la relazione matriciale tra ingressi ed uscite è
)()()( sss UMY = ( ) UX DBF1DM +−=
−1
)( ss
Mentre la analoga relazione tra valori iniziali ed uscite è
00 )()( xMY ss = ( ) 1
0 )(
−
−= F1DM X ss
Il metodo generale di soluzione richiede di trasformare la funzione di ingresso (si
utilizzano di norma le tabelle di trasformazione e le proprietà della trasformata), si moltiplica
per la funzione di trasferimento appropriata, poi si antitrasforma l’espressione risultante (si
utilizzano ancora le tabelle di trasformazione e le proprietà della trasformata).
Transitorio proprio
Sulle reti elettriche, soggette ad ingressi di tipo usuale, è conveniente procedere alla
decomposizione seguente, già proposta nel dominio del tempo.
La relazione lineare (1.21) è decomponibile nella somma del termine di regime (o forzato)
e del transitorio proprio.
Il termine di regime si determina in modo diretto.
Il transitorio proprio è governato dalla relazione ad ingresso impulsivo
( ) 0
1
)( gss xF1X
−
−= (1.22)
Dove la costante 0gx è la differenza tra le v. di s. forzate ed iniziali secondo la (1.15).
La antitrasformazione della (1.22) costituisce un metodo alternativo per la soluzione del
transitorio proprio. Confrontata la (1.18) con la (1.22), la matrice esponenziale è la
antitrasformata
( )[ ]11 −−
−= F1F
se t
L
1.4 SISTEMI ELETTROMECCANICI
I sistemi di nostro interesse sono i sistemi in cui sono presenti fenomeni elettrici (in senso
lato) ed eventualmente parti meccaniche in movimento o deformazione (sistemi
elettromeccanici).
Date per note da altri Corsi le definizioni e le proprietà fondamentali dei circuiti elettrici,
degli induttori e condensatori, consideriamo un multiporta elettrico (cioè un sistema
connesso all'esterno con un certo numero di coppie di morsetti elettrici). Relativamente a
questo diamo le seguenti definizioni.



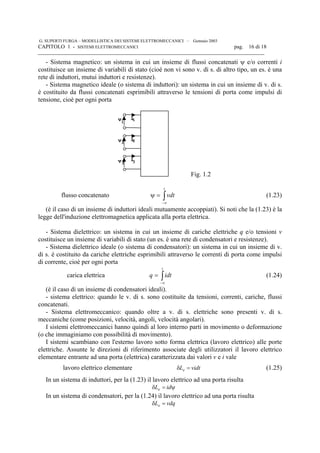

- Sistema magnetico: un sistema in cui un insieme di flussi concatenati ψ e/o correnti i
costituisce un insieme di variabili di stato (cioè non vi sono v. di s. di altro tipo, un es. è una
rete di induttori, mutui induttori e resistenze).
- Sistema magnetico ideale (o sistema di induttori): un sistema in cui un insieme di v. di s.
è costituito da flussi concatenati esprimibili attraverso le tensioni di porta come impulsi di
tensione, cioè per ogni porta
v i
v i
v i
1
2
1
2
3 3
Fig. 1.2
flusso concatenato ∫∞−
=ψ
t
vdt (1.23)
(è il caso di un insieme di induttori ideali mutuamente accoppiati). Si noti che la (1.23) è la
legge dell'induzione elettromagnetica applicata alla porta elettrica.
- Sistema dielettrico: un sistema in cui un insieme di cariche elettriche q e/o tensioni v
costituisce un insieme di variabili di stato (un es. è una rete di condensatori e resistenze).
- Sistema dielettrico ideale (o sistema di condensatori): un sistema in cui un insieme di v.
di s. è costituito da cariche elettriche esprimibili attraverso le correnti di porta come impulsi
di corrente, cioè per ogni porta
carica elettrica ∫∞−
=
t
idtq (1.24)
(è il caso di un insieme di condensatori ideali).
- sistema elettrico: quando le v. di s. sono costituite da tensioni, correnti, cariche, flussi
concatenati.
- Sistema elettromeccanico: quando oltre a v. di s. elettriche sono presenti v. di s.
meccaniche (come posizioni, velocità, angoli, velocità angolari).
I sistemi elettromeccanici hanno quindi al loro interno parti in movimento o deformazione
(o che immaginiamo con possibilità di movimento).
I sistemi scambiano con l'esterno lavoro sotto forma elettrica (lavoro elettrico) alle porte
elettriche. Assunte le direzioni di riferimento associate degli utilizzatori il lavoro elettrico
elementare entrante ad una porta (elettrica) caratterizzata dai valori v e i vale
lavoro elettrico elementare vidtLe =δ (1.25)
In un sistema di induttori, per la (1.23) il lavoro elettrico ad una porta risulta
ψ=δ idLe
In un sistema di condensatori, per la (1.24) il lavoro elettrico ad una porta risulta
vdqLe =δ


Altra forma di lavoro è il lavoro meccanico, indicato d'abitudine come uscente. Il lavoro
meccanico uscente, per uno spostamento elementare dy vale
lavoro meccanico elementare dyFL ym =δ (1.26)
dove Fy è la componente nella direzione e nel verso positivo di y della forza del sistema
sull'esterno. Nel caso di spostamento angolare (rotazione) dθ è valida la forma equivalente
alla (1.26)
lavoro meccanico elementare θ=δ θdCLm (1.27)
dove Cθ è la componente nella direzione e nel verso positivo di θ della coppia del sistema
sull'esterno.
Altri tipi di scambi energetici, sotto forma termica, chimica od altro, non saranno
considerati.
A titolo di esempio si consideri una macchina elettrica rotante, per semplicità ad un solo
circuito elettrico (Fig. 1.2) costituita dallo statore e dal rotore. Si può considerare:
1) il solo sistema elettrico costituito dall'avvolgimento (v. di s. la corrente i, ingressi la
tensione v, l'angolo meccanico del rotore θm e la velocità angolare ωm, uscite la corrente i e
le coppia Ce), mentre la parte meccanica è considerata all'esterno del sistema (può costituire
un sistema meccanico);
2) il sistema costituito dalla parte elettrica e l'angolo meccanico (v. di s. i e θm, ingressi v e
ωm, uscite la corrente i e le coppia Ce);
3) il sistema completo (v. di s. i, θm e ωm, ingressi v e la coppia resistente Cm, uscite i e ω
m).
CIRCUITI
ELETTRICI i
θm
ωm
C e
ωm
θm
i
v
C m
1
2
3
Fig. 1.3. 1) Sistema elettrico, 2) Sistema elettromeccanico, 3) Sistema elettromeccanico.
1.5 FUNZIONI DI STATO - ENERGIA
Le N v. di s. di un sistema definiscono uno spazio ad N dimensioni (chiamato spazio di
stato o spazio delle fasi). Un punto in questo spazio corrisponde ad uno stato del sistema, di
cui le v. di s. sono le coordinate. Inoltre una trasformazione sulle v. di s. può interpretarsi
come un cambiamento di riferimento dello spazio di stato.


Il movimento di un sistema appare come una traiettoria nello spazio di stato. Si osservi che
una traiettoria non contiene tutte le informazioni del movimento, in quanto manca la
coordinata temporale, in altre parole manca la informazione degli istanti di tempo in cui la
traiettoria è percorsa.
Una funzione di stato f(x) è una funzione esplicita delle v. di s. di un sistema. Dalla
definizione segue che il differenziale di una funzione di stato è una forma differenziale esatta
nello spazio di stato. Si ricorda la proprietà, che verrà utilizzato in seguito, che la derivata
parziale seconda di una funzione di stato rispetto a due diverse v. di s. non dipende dall'ordine
di derivazione.
L'energia W(x) di un sistema (se esiste) è una particolare funzione di stato le cui variazioni,
per definizione, uguagliano il lavoro (in qualsiasi forma) scambiato dal sistema con l'esterno.
Con le convenzioni di segno normalmente assunte, lavoro entrante corrisponde ad aumento di
energia. Considerato un movimento dallo stato A (v. di s. xA) allo stato B (v. di s. xB) e il
lavoro totale L entrante nel sistema durante il movimento, si formalizza la definizione di
energia come
energia W W LB A AB( ) ( )x x− = (1.28)
o in forma differenziale dW=δL.
L'energia è definibile quindi se, per ogni movimento del sistema, il lavoro totale entrante
dipende solo dagli estremi della traiettoria. Sistemi che godono di tale proprietà si dicono
conservativi.
L'energia è definita dalla (1.28) a meno di una costante. Per pura ragione di comodo si può
assegnare energia nulla ad uno stato assunto come riferimento. Usualmente si sceglie lo stato
(o uno degli stati) ad energia minima, così da avere l'energia sempre positiva. La generica
energia W(x) è pari al lavoro dall'esterno necessario per portare il sistema dallo stato di
riferimento allo stato generico.
Va osservato che le definizioni di energia e la proprietà di sistema conservativo o meno
sono dipendenti dalle assunzioni fatte nella modellizzazione del sistema fisico, legate quindi

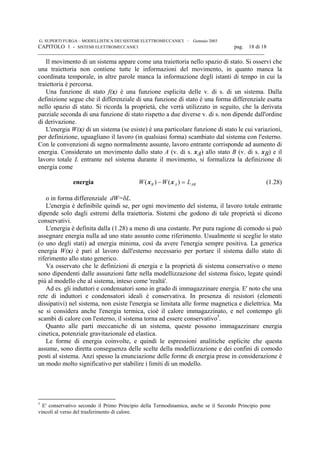

più al modello che al sistema, inteso come 'realtà'.
Ad es. gli induttori e condensatori sono in grado di immagazzinare energia. E' noto che una
rete di induttori e condensatori ideali è conservativa. In presenza di resistori (elementi
dissipativi) nel sistema, non esiste l'energia se limitata alle forme magnetica e dielettrica. Ma
se si considera anche l'energia termica, cioè il calore immagazzinato, e nel contempo gli
scambi di calore con l'esterno, il sistema torna ad essere conservativo5
.
Quanto alle parti meccaniche di un sistema, queste possono immagazzinare energia
cinetica, potenziale gravitazionale ed elastica.
Le forme di energia coinvolte, e quindi le espressioni analitiche esplicite che questa
assume, sono diretta conseguenza delle scelte della modellizzazione e dei confini di comodo
posti al sistema. Anzi spesso la enunciazione delle forme di energia prese in considerazione è
un modo molto significativo per stabilire i limiti di un modello.
5
E' conservativo secondo il Primo Principio della Termodinamica, anche se il Secondo Principio pone
vincoli al verso del trasferimento di calore.

Sistemi elettromeccanici (1)

More Related Content

Similar to Sistemi elettromeccanici (1)

Sistemi elettromeccanici (1)
