Sinar katod
Dokumen ini menerangkan tentang mekanisme pancaran termion, yang terdiri daripada pembebasan elektron daripada permukaan logam panas seperti tungsten dan barium oksida. Ia juga membincangkan sinar katod yang dihasilkan daripada senapang elektron dan ciri-ciri sinar tersebut, termasuk keupayaannya untuk dipengaruhi oleh medan elektrik dan magnet. Akhirnya, dokumen menjelaskan fungsi dan komponen tiub sinar katod serta aplikasi dalam teknologi seperti televisyen dan osiloskop.
Sinar katod
- 1.
- 2. Sinar Katod • Pancarantermion adalah satu proses di mana elektron dibebaskan daripada satu permukaan logam panas atau katod logam panas. Elektron-elektron akan terbebas daripada permukaan logam apabila menerima tenaga kinetik yang mencukupi.
- 3. Mekanisme pancaran termion Elektron-elektronakan terbebas daripada permukaan logam apabila menerima tenaga kinetik yang mencukupi.
- 4. Sumber untuk menghasilkanPancaran Termion • Pancaran termion hanya boleh dihasilkan dengan logam tertentu, kerana ia berlaku pada suhu yang sama dengan takat lebur mereka. • Sebuah lampu filamen tungsten dapat melepaskan elektron daripada filamennya pada suhu 2 300K. • Didapati bahawa filamen logam disalut dengan oksida barium dan strontium akan melepaskan banyak elektron haba pada suhu yang lebih rendah iaitu 1 300 K dan masih akan mengeluarkan sedikit elektron pada 1 000 K.
- 5. Faktor-Faktor Mempengaruhi Kadar PancaranTermion (1) Luas permukaan katod Semakin besar luas permukaan katod semakin besar kadar pancaran termion (2) Suhu katod Semakin tinggi suhu katod semakin meningkat kadar pancaran termion (3) Jenis-jenis logam Kadar pancaran termion adalah berbeza jika jenis logam berbeza. Logam yang baik adalah tungsten, barium oksida dan strontium oksida.

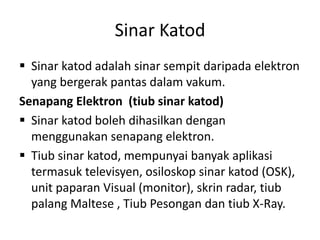

- 6. Sinar Katod Sinarkatod adalah sinar sempit daripada elektron yang bergerak pantas dalam vakum. Senapang Elektron (tiub sinar katod) Sinar katod boleh dihasilkan dengan menggunakan senapang elektron. Tiub sinar katod, mempunyai banyak aplikasi termasuk televisyen, osiloskop sinar katod (OSK), unit paparan Visual (monitor), skrin radar, tiub palang Maltese , Tiub Pesongan dan tiub X-Ray.

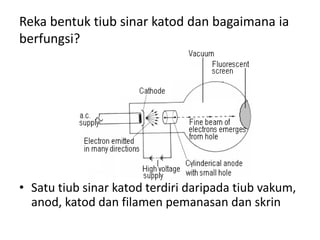

- 7. Reka bentuk tiubsinar katod dan bagaimana ia berfungsi? • Satu tiub sinar katod terdiri daripada tiub vakum, anod, katod dan filamen pemanasan dan skrin
- 8. Untuk menyiasat sifat-sifatsinar katod • Sifat-sifat sinar katod disiasat dengan menggunakan tiub palang Maltase dan tiub pesongan. • Tiun palang Maltase
- 9. Prosedur Pemerhatian Penerangan Kesimpulan Sambungkan kepada bekalan 6V pemanas Bayangpalang kelihatan Bayang dibentuk Sinar cahaya oleh sinar dari bergerak dalam pemanas filamen satu garis lurus Sambungkan kepada bekalan 6V pemanas dan3 kV bekalan Bayang hijau palang terbentuk yang kelihatan sama saiz dan kedudukan dengan bayang yang dibentuk oleh cahaya. Bayang dibentuk oleh sinar katod Sinar katod bergerak dalam satu garis lurus. Sinar katod menyebabkan pendaflouar Sinar katod membawa tenaga kinetik dan menukarkannya kepada tenaga cahaya apabila menembak mengenai skrin bar magnet di bawa mendekati sinar katod Bayang sinar katod di pindahkan dan terherot Daya lastik dihasilkan kerana sinar katod membawa cas Sinar katod boleh dipesongkan oleh medan magnet.Petua tangan kiri Fleming digunakan untuk menentukan arah gerakan

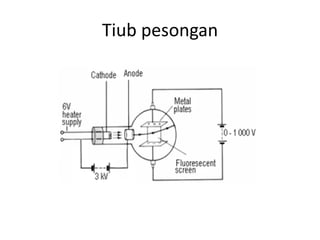

- 10.
- 11. Penerangan Kesimpulan Sambungkan kepada bekalan 6Vpemanas dan3 kV bekalan kuasa tiada arus elektrik di atara dua plat logam sinar cahaya bergerak dalam satu garis lurus Sambungkan kepada bekalan 6V pemanas dan3 kV bekalan kuasa dan juga 1000 V bekalan kuasa yang disambungkan pada plat logam Sambungkan kepada bekalan 6V pemanas dan3 kV bekalan kuasa dan juga 1000 V bekalan kuasa yang disambungkan pada plat logam secara terbalik. Medan elektrik wujud di antara dua plat logam Sinar katod bercas negatif Medan elektrik wujud di antara dua plat logam Sinar katod bercas negatif Prosedur Pemerhatian
- 12. Sifat-sifat sinar Katod 1.Bergerak dalam garis lurus dalam vakum. 2. Mempunyai tenaga kinetik dan momentum 3. Menghasilkan kesan pendarfluor 4. bercas negatif 5. Dipesongkan oleh medan elektrik ke arah plat positif 6. Dipesongkan oleh medan magnet. Arah pesongan ditentukan dengan menggunakan kaedah-tangan kiri Fleming 7. Menyebabkan pengionan molekul gas 8. Boleh menembusi foil aluminium nipis, kertas nipis dan lapisan grafit nipis 9. Kesan plat fotografi 10. Menghasilkan haba dan sinaran X dalam tiub sinar-X 11. Cas satu elektron, e = 1.6 1019 C 12. Jisim elektron, me = 9 1031 kg
- 13. Types of motionof the cathode rays in a cathode rays tube Region Types of motion PQ : Cathode to anode Uniform acceleration QR: Anode to screen Uniform velocity
- 14. Energy conversion ofelectrons in Cathode rays Region P : Anode QR: Anode to cathode and screen Types of energy Electrical potential energy Kinetic energy
