1. SILNIK ELEKTRYCZNY

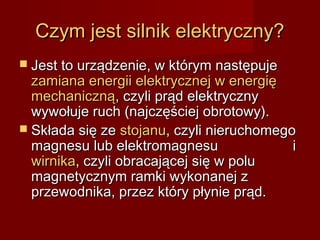

2. Czym jest silnik elektryczny?
 Jest to urządzenie, w którym następuje
zamiana energii elektrycznej w energię
mechaniczną, czyli prąd elektryczny
wywołuje ruch (najczęściej obrotowy).
 Składa się ze stojanu, czyli nieruchomego
magnesu lub elektromagnesu i
wirnika, czyli obracającej się w polu
magnetycznym ramki wykonanej z
przewodnika, przez który płynie prąd.

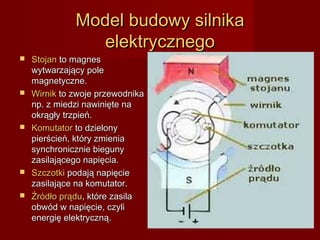

3. Model budowy silnika
elektrycznego
 Stojan to magnes
wytwarzający pole
magnetyczne.
 Wirnik to zwoje przewodnika
np. z miedzi nawinięte na
okrągły trzpień.
 Komutator to dzielony
pierścień, który zmienia
synchronicznie bieguny
zasilającego napięcia.
 Szczotki podają napięcie
zasilające na komutator.
 Źródło prądu, które zasila
obwód w napięcie, czyli
energię elektryczną.

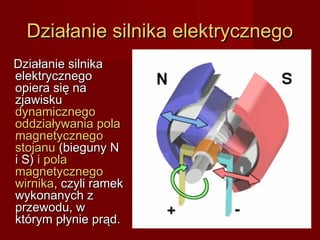

4. Działanie silnika elektrycznego
Działanie silnika
elektrycznego
opiera się na
zjawisku
dynamicznego
oddziaływania pola
magnetycznego
stojanu (bieguny N
i S) i pola
magnetycznego
wirnika, czyli ramek
wykonanych z
przewodu, w
którym płynie prąd.

5. Siła elektrodynamiczna
Zasada działania silnika el.
opiera się na występowaniu
siły elektrodynamicznej ,
którą na rysunkach widzimy
jako wektor F.
Działa ona na przewodnik
z prądem znajdujący się
w polu magnetycznym. Ta siła
powoduje obrót wirnika.

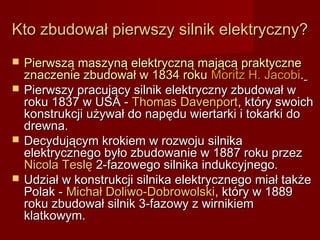

6. Kto zbudował pierwszy silnik elektryczny?
 Pierwszą maszyną elektryczną mającą praktyczne
znaczenie zbudował w 1834 roku Moritz H. Jacobi.
 Pierwszy pracujący silnik elektryczny zbudował w
roku 1837 w USA - Thomas Davenport, który swoich
konstrukcji używał do napędu wiertarki i tokarki do
drewna.
 Decydującym krokiem w rozwoju silnika
elektrycznego było zbudowanie w 1887 roku przez
Nicola Teslę 2-fazowego silnika indukcyjnego.
 Udział w konstrukcji silnika elektrycznego miał także
Polak - Michał Doliwo-Dobrowolski, który w 1889
roku zbudował silnik 3-fazowy z wirnikiem
klatkowym.

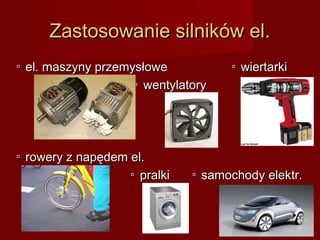

7. Zastosowanie silników el.
▫ el. maszyny przemysłowe ▫ wiertarki
▫ wentylatory
▫ rowery z napędem el.
▫ pralki ▫ samochody elektr.

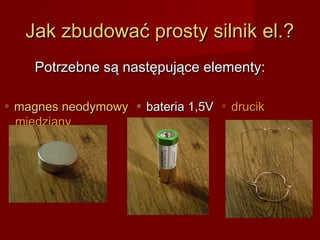

8. Jak zbudować prosty silnik el.?
Potrzebne są następujące elementy:
▫ magnes neodymowy ▫ bateria 1,5V ▫ drucik
miedziany

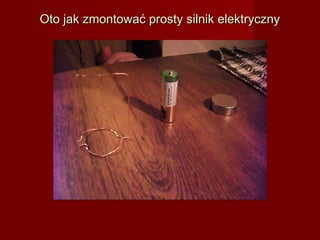

9. Oto jak zmontować prosty silnik elektryczny

10. Dziękujemy za uwagę!
Projekt zrealizowali:
Antoni Domagała
Mateusz Bortnik
Matusz Jóźwiak
z klasy 2 e
Gimnazjum nr 2 w Bielawie
