SappoRoR#5 Leafletでボロノイ図を描く

SappoRoR#5 Leafletでボロノイ図を描く

• 1.
  オレンジ色のコンビニは どうしてあんなにつよいんだろう？ #SappoRo.R @WAFdata 1
• 2.
  ・Twitter ：@WAFdata ・Blog ：http://wafdata.hatenablog.com ・R歴：4年 ・北海道歴：4年 ◎自己紹介 2{ggplot2} ・OL 1年目 ・仕事でRはつかいません ・コードすら書きません ・Rのscriptをかく ・Rで絵をかく ・Rのなやみをかかえる ●Work ●Hobby ●Other
• 3.

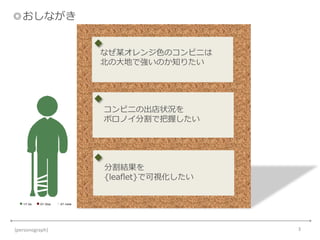

  ◎おしながき 3{personograph} なぜ某オレンジ色のコンビニは 北の大地で強いのか知りたい コンビニの出店状況を ボロノイ分割で把握したい 分割結果を {leaflet}で可視化したい
• 4.
  4 そもそもボロノイ分割とは
• 5.
  5 点が５つあるとします。
• 6.
  6 とりあえず各拠点を結びます。 =ドロネー点
• 7.
  7 おもむろに 各線分に対する垂直二等分線を引きます。
• 8.
  8 そっと最初の線を消します。
• 9.
  9 残った線で囲まれた領域がボロノイ領域です。
• 10.

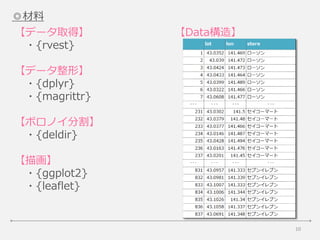

  10 ◎材料 【データ取得】 【Data構造】 ・{rvest} 【データ整形】 ・{dplyr} ・{magrittr} 【ボロノイ分割】 ・{deldir} 【描画】 ・{ggplot2} ・{leaflet}
• 11.
  11 ◎{deldir}のハナシ① #ボロノイ分割 deldir::deldir(x = df$lon,y = df$lat, rw = NULL, digit = 6, sort =TRUE,･･･ ) 緯度経度指定 分割範囲の固定 List of 9 $ delsgs :dataframe ←分割されたドロネー点の情報！ $ dirsgs :dataframe ←ボロノイ分割の結果！ $ n.data : int $ n.dum : int $ del.area : num $ dir.area : num $ rw : num $ ind.orig : int
• 12.
  12 #分割したtileを取得 deldir::tile.list(result_deldir) ◎{deldir}のハナシ② > tilelist[[721]] $ptNum [1] 721 $pt xy 141.3738 43.0438 $x [1] 141.3774 141.3742 141.3726 141.3700 141.3699 141.3741 141.3743 $y [1] 43.04427 43.04729 43.04783 43.04516 43.04426 43.04001 43.04001 $bp [1] FALSE FALSE FALSE FALSE FALSE FALSE FALSE タイル番号 分割対象（母点） タイルの頂点座標
• 13.
  13 やってみた （http://rpubs.com/WAFdata_kudo/126335）
• 14.

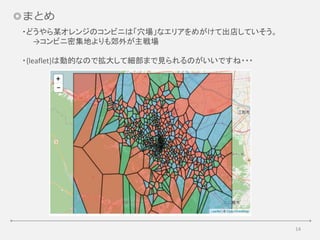

  14 ◎まとめ ・どうやら某オレンジのコンビニは「穴場」なエリアをめがけて出店していそう。 →コンビニ密集地よりも郊外が主戦場 ・{leaflet}は動的なので拡大して細部まで見られるのがいいですね・・・
• 15.
  15 ◎参考などなど ・leaflet for R (https://rstudio.github.io/leaflet/) コードも実行結果もたくさん載ってます。たのしい。 ・Leaflet-providersDemo (https://leaflet-extras.github.io/leaflet-providers/preview/) addProviderTiles()に指定出来る地図テーマを見られます。 たのしい。量が豊富。時間泥棒。 ・オープンデータを解析する- ggplot2を用いたボロノイ分割で厚木市のコンビニ出店 を見てみよう！ｰData Science by R and Python (http://tomoshige-n.hatenablog.com/entry/2014/08/15/002345) ・ボロノーイ –Rpubs @dichika (https://rpubs.com/dichika/voronoi) Special thanks…
• 16.
  16 Enjoy!
