I denne uge ser vi på hvordan man laver redundans med 3 partitioner på CF-kortet.

1. automation++
B&R Safe Module System

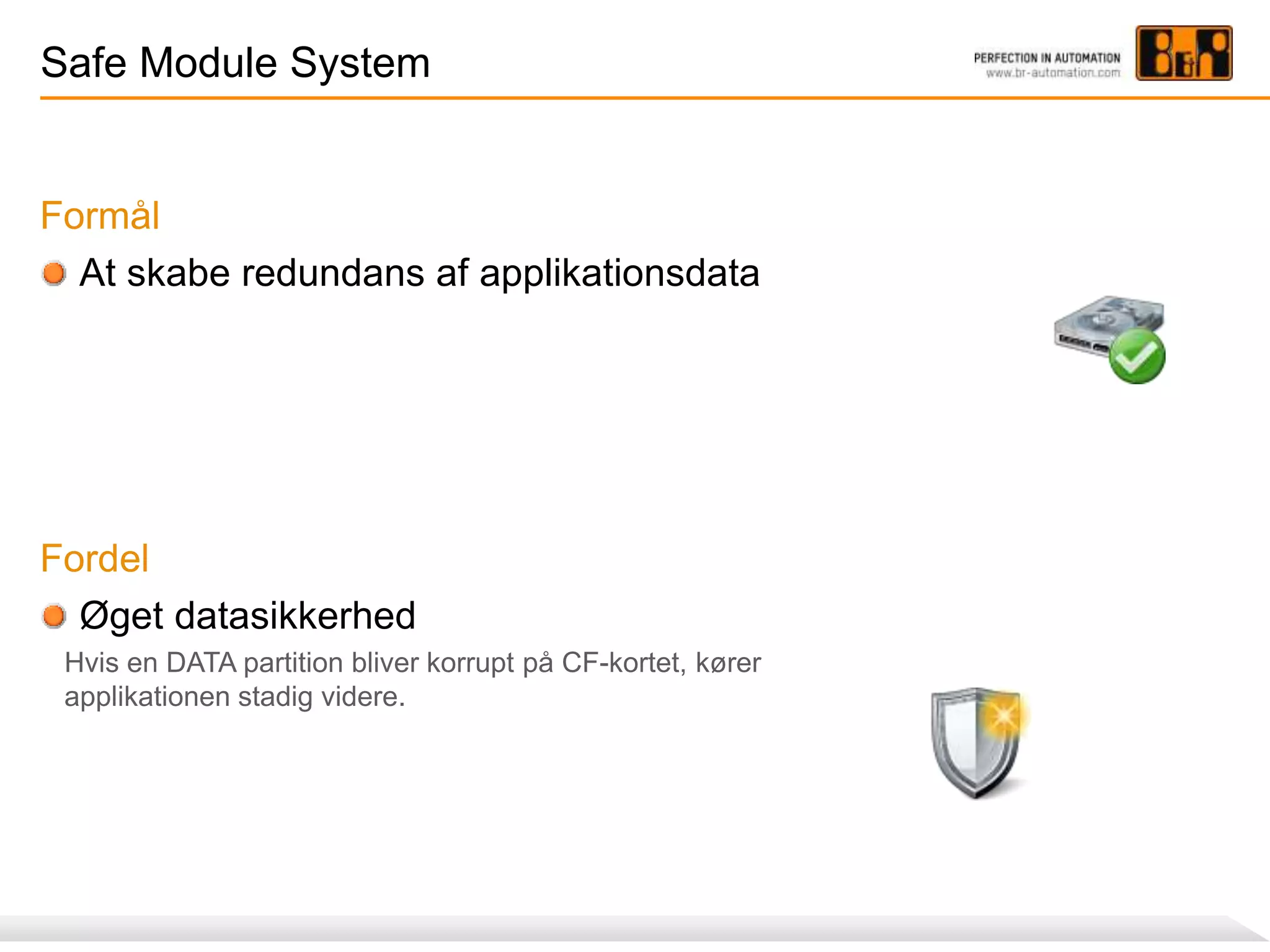

2. Safe Module System
Formål
At skabe redundans af applikationsdata
Fordel
Øget datasikkerhed
Hvis en DATA partition bliver korrupt på CF-kortet, kører
applikationen stadig videre.

3. Safe Module System
Praktisk eksempel

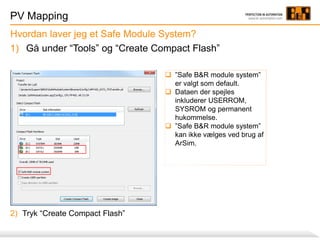

4. PV Mapping
1) Gå under “Tools” og “Create Compact Flash”
Hvordan laver jeg et Safe Module System?
 ”Safe B&R module system”
er valgt som default.
 Dataen der spejles
inkluderer USERROM,
SYSROM og permanent
hukommelse.
 ”Safe B&R module system”
kan ikke vælges ved brug af
ArSim.
2) Tryk “Create Compact Flash”

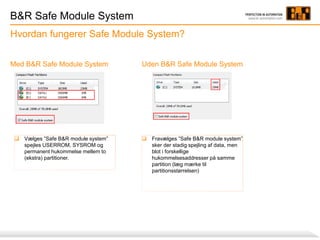

5. B&R Safe Module System
Hvordan fungerer Safe Module System?
 Fravælges ”Safe B&R module system”
sker der stadig spejling af data, men
blot i forskellige
hukommelsesaddresser på samme
partition (læg mærke til
partitionsstørrelsen)
Med B&R Safe Module System Uden B&R Safe Module System
 Vælges ”Safe B&R module system”
spejles USERROM, SYSROM og
permanent hukommelse mellem to
(ekstra) partitioner.

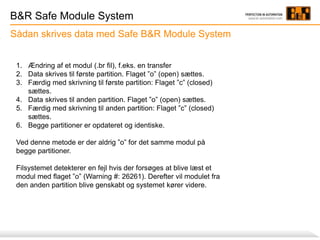

6. B&R Safe Module System
Sådan skrives data med Safe B&R Module System
1. Ændring af et modul (.br fil), f.eks. en transfer
2. Data skrives til første partition. Flaget ”o” (open) sættes.
3. Færdig med skrivning til første partition: Flaget ”c” (closed)
sættes.
4. Data skrives til anden partition. Flaget ”o” (open) sættes.
5. Færdig med skrivning til anden partition: Flaget ”c” (closed)
sættes.
6. Begge partitioner er opdateret og identiske.
Ved denne metode er der aldrig ”o” for det samme modul på
begge partitioner.
Filsystemet detekterer en fejl hvis der forsøges at blive læst et
modul med flaget ”o” (Warning #: 26261). Derefter vil modulet fra
den anden partition blive genskabt og systemet kører videre.

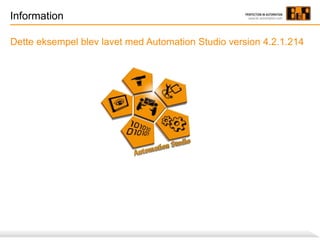

7. Information
Dette eksempel blev lavet med Automation Studio version 4.2.1.214
