I denne uge vil vi se på en simpel måde at mappe variabler/strukturer på tværs af tasks.

1. automation++
PV Mapping

2. PV Mapping

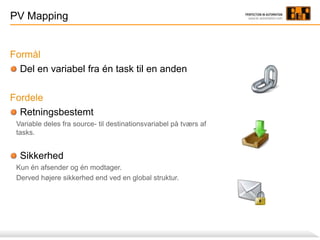

Formål
Del en variabel fra én task til en anden
Fordele
Retningsbestemt
Variable deles fra source- til destinationsvariabel på tværs af
tasks.
Sikkerhed
Kun én afsender og én modtager.
Derved højere sikkerhed end ved en global struktur.

3. PV Mapping
Praktisk eksempel

4. PV Mapping

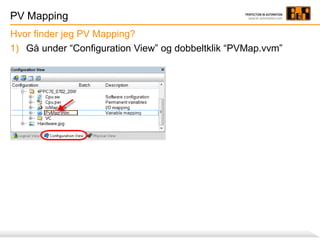

1) Gå under “Configuration View” og dobbeltklik “PVMap.vvm”
Hvor finder jeg PV Mapping?

5. PV Mapping

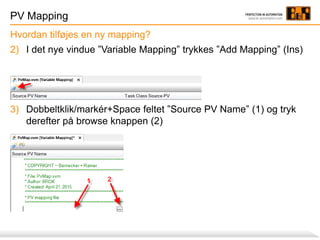

2) I det nye vindue ”Variable Mapping” trykkes ”Add Mapping” (Ins)
3) Dobbeltklik/markér+Space feltet ”Source PV Name” (1) og tryk
derefter på browse knappen (2)
Hvordan tilføjes en ny mapping?

6. PV Mapping

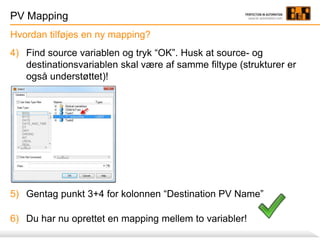

4) Find source variablen og tryk “OK”. Husk at source- og
destinationsvariablen skal være af samme filtype (strukturer er
også understøttet)!
5) Gentag punkt 3+4 for kolonnen “Destination PV Name”
6) Du har nu oprettet en mapping mellem to variabler!
Hvordan tilføjes en ny mapping?

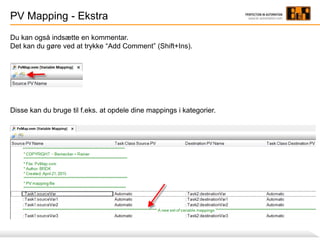

7. PV Mapping - Ekstra
Du kan også indsætte en kommentar.
Det kan du gøre ved at trykke “Add Comment” (Shift+Ins).
Disse kan du bruge til f.eks. at opdele dine mappings i kategorier.

8. PV Mapping - Ekstra

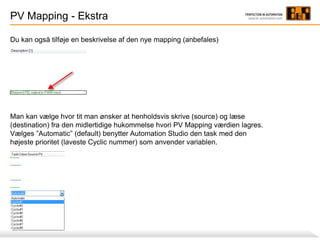

Du kan også tilføje en beskrivelse af den nye mapping (anbefales)
Man kan vælge hvor tit man ønsker at henholdsvis skrive (source) og læse
(destination) fra den midlertidige hukommelse hvori PV Mapping værdien lagres.
Vælges ”Automatic” (default) benytter Automation Studio den task med den
højeste prioritet (laveste Cyclic nummer) som anvender variablen.

9. Information
Dette eksempel blev lavet med Automation Studio version 4.1.4.402
