Notrace32-based Real-time Remote Debugging
Method for Optimization of Mobile OS
Geunsik Lim
http://leemgs.fedorapeople.org
Sungkyunkwan University
Samsung Electronics Co., Ltd.

2. 2/12

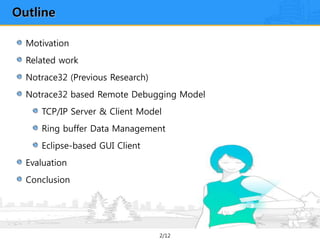

Motivation
Related work
Notrace32 (Previous Research)
Notrace32 based Remote Debugging Model
TCP/IP Server & Client Model
Ring buffer Data Management
Eclipse-based GUI Client
Evaluation
Conclusion
Outline

3. 3/12
Motivation
1) CPU와 Memory가 제한적인 임베디드 디바이스에서 애플리케이션 스토어의 등장
2) 시스템이 리부팅되거나, 시스템의 반응속도가 갑자기 느려지는 현상
3) 고객들의 디바이스에 대한 충성심 및 회사의 경쟁력을 확고히 하기 위하여 디버깅 기술이 중요함.
Too many apps

4. 4/12

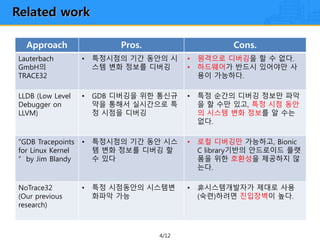

Related work
Approach Pros. Cons.
Lauterbach
GmbH의
TRACE32
• 특정시점의 기간 동안의 시
스템 변화 정보를 디버깅
• 원격으로 디버깅을 할 수 없다.
• 하드웨어가 반드시 있어야만 사
용이 가능하다.
LLDB (Low Level
Debugger on
LLVM)
• GDB 디버깅을 위한 통신규
약을 통해서 실시간으로 특
정 시점을 디버깅
• 특정 순간의 디버깅 정보만 파악
을 할 수만 있고, 특정 시점 동안
의 시스템 변화 정보를 알 수는
없다.
"GDB Tracepoints
for Linux Kernel
“ by Jim Blandy
• 특정시점의 기간 동안 시스
템 변화 정보를 디버깅 할
수 있다
• 로컬 디버깅만 가능하고, Bionic
C library기반의 안드로이드 플랫
폼을 위한 호환성을 제공하지 않
는다.
NoTrace32
(Our previous
research)
• 특정 시점동안의 시스템변
화파악 가능
• 非시스템개발자가 제대로 사용
(숙련)하려면 진입장벽이 높다.

5. 5/12
• 실시간으로 원격으로 디버깅가능
• 진입장벽 해소를 위한 GUI 인터페이스
What is the Challenges?

6. 6/12

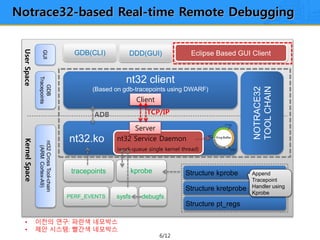

Notrace32-based Real-time Remote Debugging
nt32.ko
nt32 client
(Based on gdb-tracepoints using DWARF)
debugfs
tracepoints kprobe
KernelSpaceUserSpace
TCP/IP
nt32CrossTool-chain
(ARMCortex-A9)
PERF_EVENTS
GDB
Tracepoints
sysfs
GDB(CLI) Eclipse Based GUI Client
nt32 Service Daemon
(work-queue single kernel thread)
GUI
Server
Client
Structure kprobe
Structure kretprobe
Structure pt_regs
DDD(GUI)
Append
Tracepoint
Handler using
Kprobe
NOTRACE32
TOOLCHAIN
ADB
• 이전의 연구: 파란색 네모박스
• 제안 시스템: 빨간색 네모박스

7. 7/12

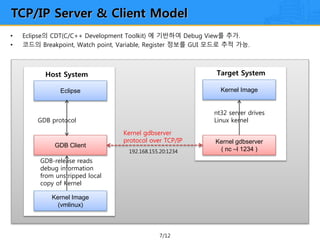

TCP/IP Server & Client Model
• Eclipse의 CDT(C/C++ Development Toolkit) 에 기반하여 Debug View를 추가.
• 코드의 Breakpoint, Watch point, Variable, Register 정보를 GUI 모드로 추적 가능.
Kernel Image
Kernel gdbserver
( nc –l 1234 )
nt32 server drives
Linux kernel
GDB-release reads
debug information
from unstripped local
copy of Kernel
Eclipse
GDB Client
Kernel Image
(vmlinux)
Kernel gdbserver
protocol over TCP/IP
GDB protocol
Host System Target System
192.168.155.20:1234

8. 8/12

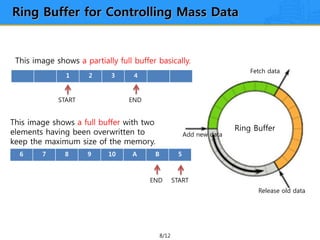

Ring Buffer for Controlling Mass Data
Ring Buffer
Fetch data
Add new data
Release old data
This image shows a partially full buffer basically.
This image shows a full buffer with two
elements having been overwritten to
keep the maximum size of the memory.
6 7 8 9 10 A B 5
1 2 3 4
END START
ENDSTART

9. 9/12

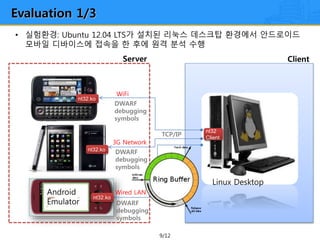

Server Client
Android
Emulator
Linux Desktop
WiFi
3G Network
Wired LAN
nt32.ko
nt32.ko
nt32.ko
nt32
Client
TCP/IP
DWARF
debugging
symbols
DWARF
debugging
symbols
DWARF
debugging
symbols
• 실험환경: Ubuntu 12.04 LTS가 설치된 리눅스 데스크탑 환경에서 안드로이드
모바일 디바이스에 접속을 한 후에 원격 분석 수행
Evaluation 1/3

10. 10/12
Evaluation 2/3
• http://www.youtube.com/watch?v=3rUUJc3EMEw&list=UUQQy-pib6naOe5BCeXB-OsQ&index=1&feature=plcp

11. 11/12

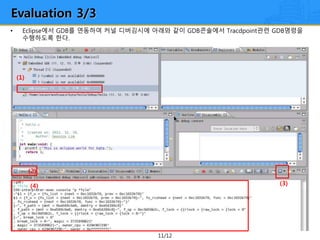

• Eclipse에서 GDB를 연동하여 커널 디버깅시에 아래와 같이 GDB콘솔에서 Tracdpoint관련 GDB명령을
수행하도록 한다.
(1)
(2)
(3)(4)
Evaluation 3/3

12. 12/12

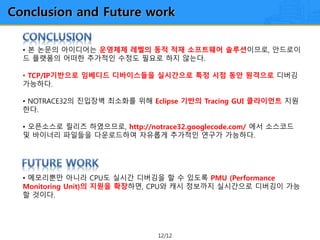

Conclusion and Future work
• 본 논문의 아이디어는 운영체제 레벨의 동적 적재 소프트웨어 솔루션이므로, 안드로이
드 플랫폼의 어떠한 추가적인 수정도 필요로 하지 않는다.
• TCP/IP기반으로 임베디드 디바이스들을 실시간으로 특정 시점 동안 원격으로 디버깅
가능하다.
• NOTRACE32의 진입장벽 최소화를 위해 Eclipse 기반의 Tracing GUI 클라이언트 지원
한다.
• 오픈소스로 릴리즈 하였으므로, http://notrace32.googlecode.com/ 에서 소스코드
및 바이너리 파일들을 다운로드하여 자유롭게 추가적인 연구가 가능하다.
• 메모리뿐만 아니라 CPU도 실시간 디버깅을 할 수 있도록 PMU (Performance
Monitoring Unit)의 지원을 확장하면, CPU와 캐시 정보까지 실시간으로 디버깅이 가능
할 것이다.

13. 13/12

14. 14/12
BACKUP SLIDES
In Case We Have More Time…

15. 15/12

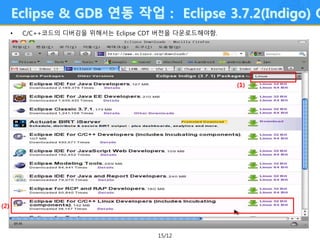

Eclipse & GDB 연동 작업 : Eclipse 3.7.2(Indigo) C
• C/C++코드의 디버깅을 위해서는 Eclipse CDT 버전을 다운로드해야함.
(2)
(1)

16. 16/12

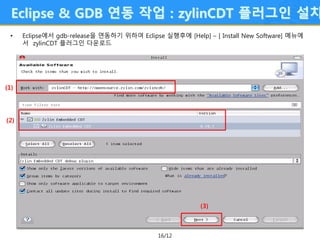

Eclipse & GDB 연동 작업 : zylinCDT 플러그인 설치
• Eclipse에서 gdb-release을 연동하기 위하여 Eclipse 실행후에 [Help] – [ Install New Software] 메뉴에
서 zylinCDT 플러그인 다운로드
(1)
(2)
(3)

17. 17/12

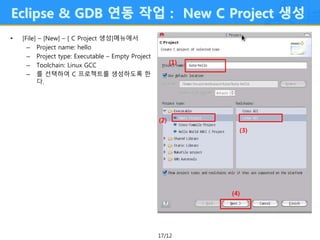

Eclipse & GDB 연동 작업 : New C Project 생성
• [File] – [New] – [ C Project 생성]메뉴에서
– Project name: hello
– Project type: Executable – Empty Project
– Toolchain: Linux GCC
– 를 선택하여 C 프로젝트를 생성하도록 한
다.
(1)
(2)
(3)
(4)

18. 18/12

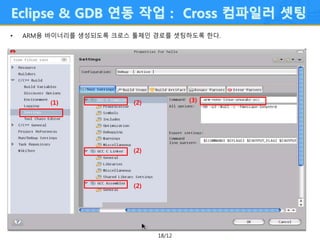

Eclipse & GDB 연동 작업 : Cross 컴파일러 셋팅
• ARM용 바이너리를 생성되도록 크로스 툴체인 경로를 셋팅하도록 한다.
(1) (2) (3)
(2)
(2)

19. 19/12

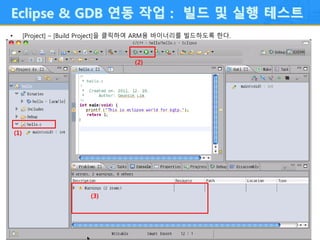

Eclipse & GDB 연동 작업 : 빌드 및 실행 테스트
• [Project] – [Build Project]을 클릭하여 ARM용 바이너리를 빌드하도록 한다.
(1)
(2)
(3)

20. 20/12

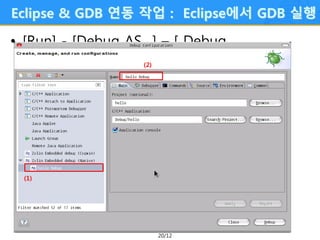

Eclipse & GDB 연동 작업 : Eclipse에서 GDB 실행
• [Run] - [Debug AS…] – [ Debug
Configurations]을 선택한다.
(1)
(2)

21. 21/12

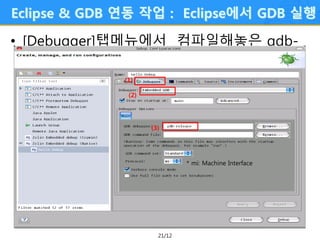

Eclipse & GDB 연동 작업 : Eclipse에서 GDB 실행
• [Debugger]탭메뉴에서 컴파일해놓은 gdb-
release 명령은 연결시킨다.
(1)
(2)
(3)
* mi: Machine Interface

22. 22/12

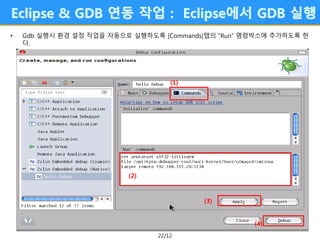

Eclipse & GDB 연동 작업 : Eclipse에서 GDB 실행
• Gdb 실행시 환경 설정 작업을 자동으로 실행하도록 [Commands]탭의 “Run” 명령박스에 추가하도록 한
다.
(1)
(2)
(3)
(4)

23. 23/12

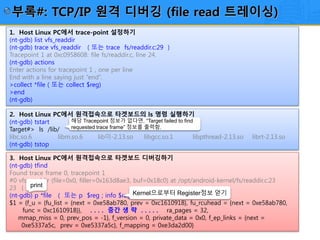

1. Host Linux PC에서 trace-point 설정하기
(nt-gdb) list vfs_readdir
(nt-gdb) trace vfs_readdir ( 또는 trace fs/readdir.c:29 )
Tracepoint 1 at 0xc0958608: file fs/readdir.c, line 24.
(nt-gdb) actions
Enter actions for tracepoint 1 , one per line
End with a line saying just “end”.
>collect *file ( 또는 collect $reg)
>end
(nt-gdb)
2. Host Linux PC에서 원격접속으로 타겟보드의 ls 명령 실행하기
(nt-gdb) tstart
Target#> ls /lib/
libc.so.6 libm.so.6 lib이-2.13.so libgcc.so.1 libpthread-2.13.so librt-2.13.so
(nt-gdb) tstop
3. Host Linux PC에서 원격접속으로 타겟보드 디버깅하기
(nt-gdb) tfind
Found trace frame 0, tracepoint 1
#0 vfs_readdir (file=0x0, filler=0x163d8ae3, buf=0x18c0) at /opt/android-kernel/fs/readdir.c:23
23 {
(nt-gdb) p *file ( 또는 p $reg ; info $reg )
$1 = {f_u = {fu_list = {next = 0xe58ab780, prev = 0xc1610918}, fu_rcuhead = {next = 0xe58ab780,
func = 0xc1610918}}, . . . . 중간 생 략 . . . . . ra_pages = 32,
mmap_miss = 0, prev_pos = -1}, f_version = 0, private_data = 0x0, f_ep_links = {next =
0xe5337a5c, prev = 0xe5337a5c}, f_mapping = 0xe3da2d00}
해당 Tracepoint 정보가 없다면, “Target failed to find
requested trace frame” 정보를 출력함.
Kernel으로부터 Register정보 얻기
print
부록#: TCP/IP 원격 디버깅 (file read 트레이싱)

24. 24/12
1. Host Linux PC에서 trace-point 설정하기
* 해석) 호출이 되는 인스터럭션 정보를 알아 내도록 해보겠습니다.
(nt-gdb) disassemble /rm tty_read
938 static ssize_t tty_read(struct file *file, char __user *buf, size_t count,
939 loff_t *ppos)
940 {
0xc0b68c34 <+0>: 0d c0 a0 e1 mov r12, sp
0xc0b68c38 <+4>: f0 dd 2d e9 push {r4, r5, r6, r7, r8, r10, r11, r12, lr, pc}
0xc0b68c3c <+8>: 04 b0 4c e2 sub r11, r12, #4
0xc0b68c40 <+12>: 08 d0 4d e2 sub sp, sp, #8
0xc0b68c44 <+16>: 04 e0 2d e5 push {lr} ; (str lr, [sp, #-4]!)
. . . 아 래 생 략 . . .
(nt-gdb) trace *0xc0b68c34
Tracepoint 2 at 0xc0b68c34: file drivers/tty/tty_io.c, line 940..
(nt-gdb) actions
Enter actions for tracepoint 1, one per line.
End with a line saying just "end".
>collect $reg
>end
2. Host Linux PC에서 원격접속으로 타겟보드의 ls 명령 실행하기
(nt-gdb) tstart
(nt-gdb) tstop
3. Host Linux PC에서 원격접속으로 타겟보드 디버깅하기
(nt-gdb) tfind
Found trace frame 0, tracepoint 1
321 ret = file->f_op->read(file, buf, count, pos);
(nt-gdb) p $reg
$1 = void
• With a /m modifier, source lines are included (if available).
• With a /r modifier, raw instructions in hex are included.
부록#: TCP/IP 원격 디버깅 (/rm 예제)

25. 25/12

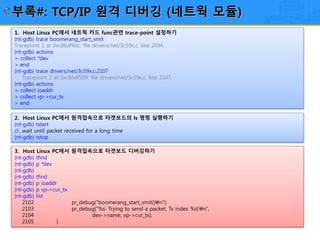

1. Host Linux PC에서 네트웍 카드 func관련 trace-point 설정하기
(nt-gdb) trace boomerang_start_xmit
Tracepoint 1 at 0xc86df4bc: file drivers/net/3c59x.c, line 2094.
(nt-gdb) actions
> collect *dev
> end
(nt-gdb) trace drivers/net/3c59x.c:2107
Tracepoint 2 at 0xc86df509: file drivers/net/3c59x.c, line 2107.
(nt-gdb) actions
> collect ioaddr
> collect vp->cur_tx
> end
2. Host Linux PC에서 원격접속으로 타겟보드의 ls 명령 실행하기
(nt-gdb) tstart
//...wait until packet received for a long time
(nt-gdb) tstop
3. Host Linux PC에서 원격접속으로 타겟보드 디버깅하기
(nt-gdb) tfind
(nt-gdb) p *dev
(nt-gdb)
(nt-gdb) tfind
(nt-gdb) p ioaddr
(nt-gdb) p vp->cur_tx
(nt-gdb) list
2102 pr_debug("boomerang_start_xmit()n");
2103 pr_debug("%s: Trying to send a packet, Tx index %d.n",
2104 dev->name, vp->cur_tx);
2105 }
부록#: TCP/IP 원격 디버깅 (네트웍 모듈)
