Materi Relasi dan Join database dalam bentuk multimedia hirarki

1. Relasi dan Join
Miranti Dwi Kurnia
110533430523

2. Relasi dan Join
1. Tujuan Pembelajaran
2. Materi
3. Latihan Soal

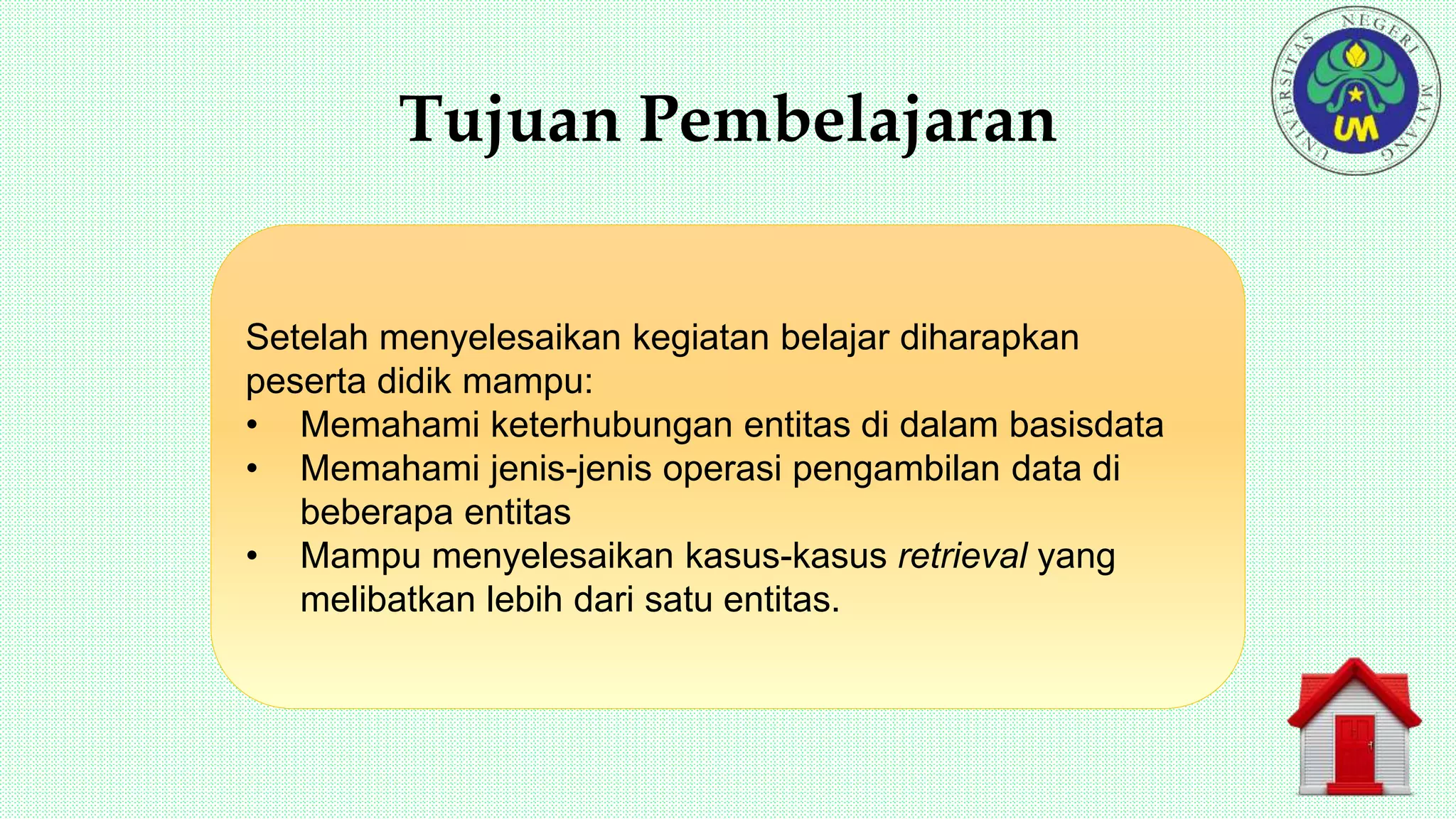

3. Tujuan Pembelajaran
Setelah menyelesaikan kegiatan belajar diharapkan
peserta didik mampu:
• Memahami keterhubungan entitas di dalam basisdata
• Memahami jenis-jenis operasi pengambilan data di
beberapa entitas
• Mampu menyelesaikan kasus-kasus retrieval yang
melibatkan lebih dari satu entitas.

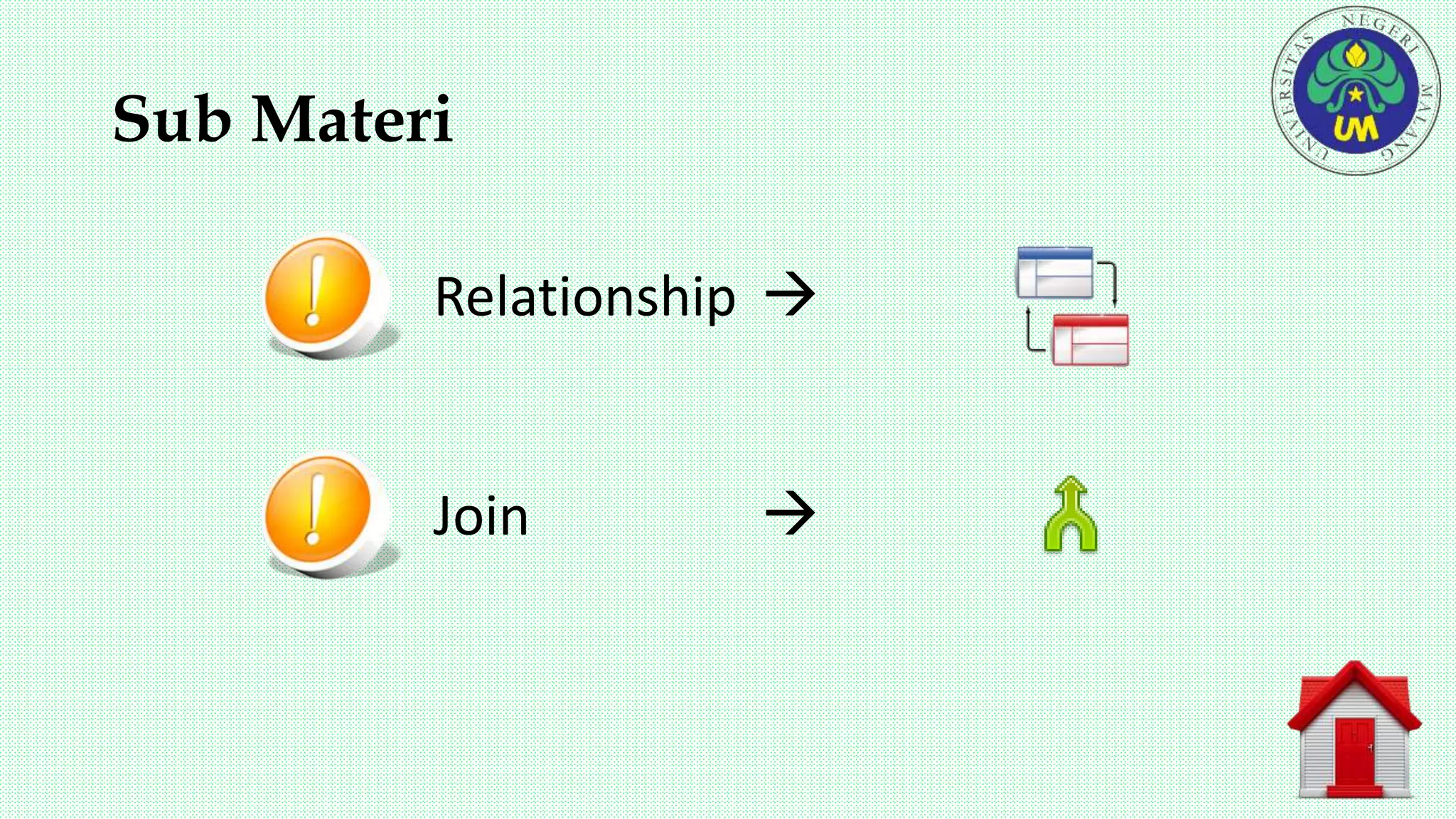

4. Sub Materi
Relationship 
Join 

5. Relationship
• Relationship = Hubungan
• Hubungan antara beberapa entitas
• Primary Key berperan penting untuk mengaitka entitas
• Primary key juga digunakan untuk mendefinisikan
batasan keterhubungan.

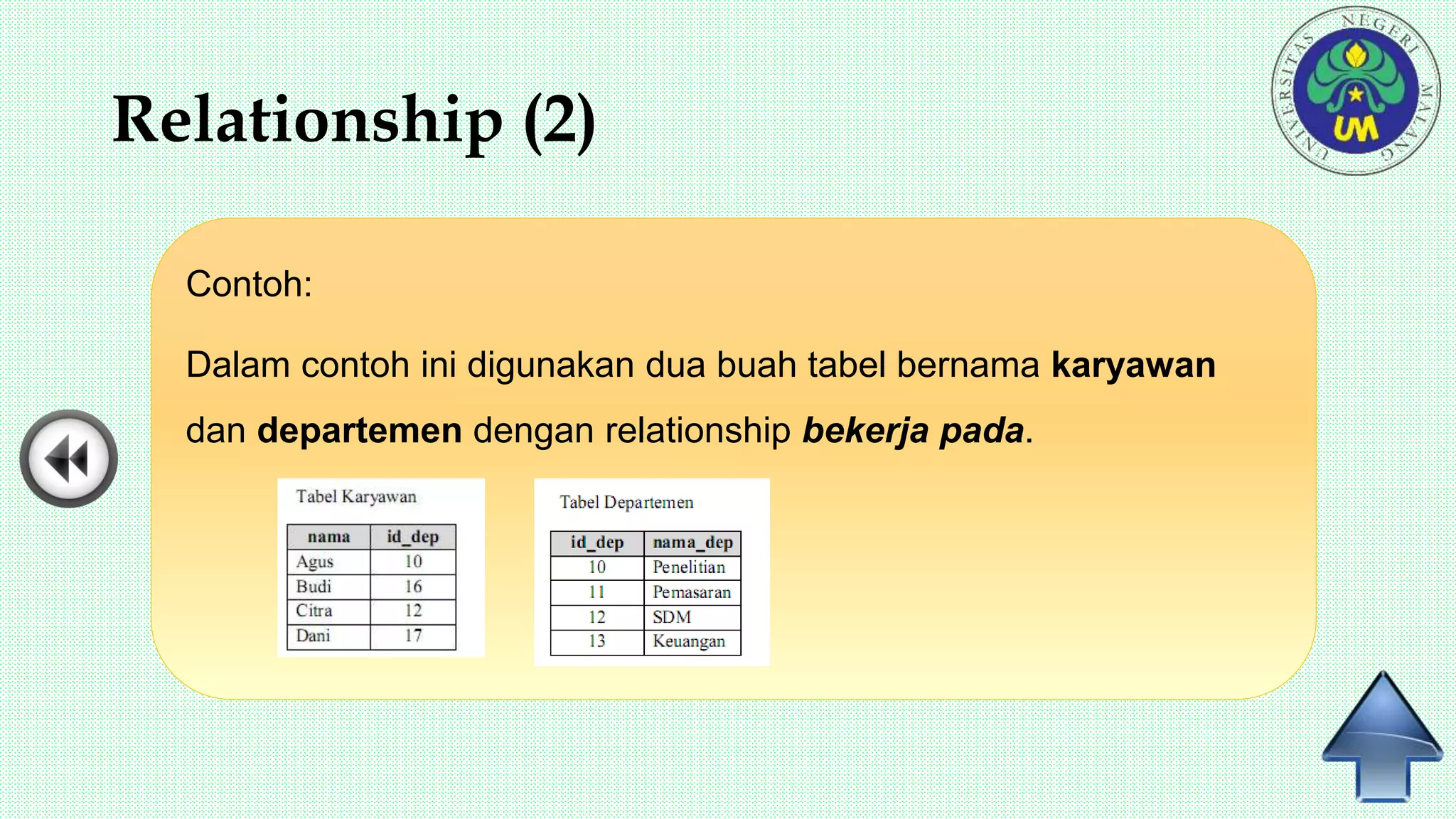

6. Relationship (2)
Contoh:
Dalam contoh ini digunakan dua buah tabel bernama karyawan
dan departemen dengan relationship bekerja pada.

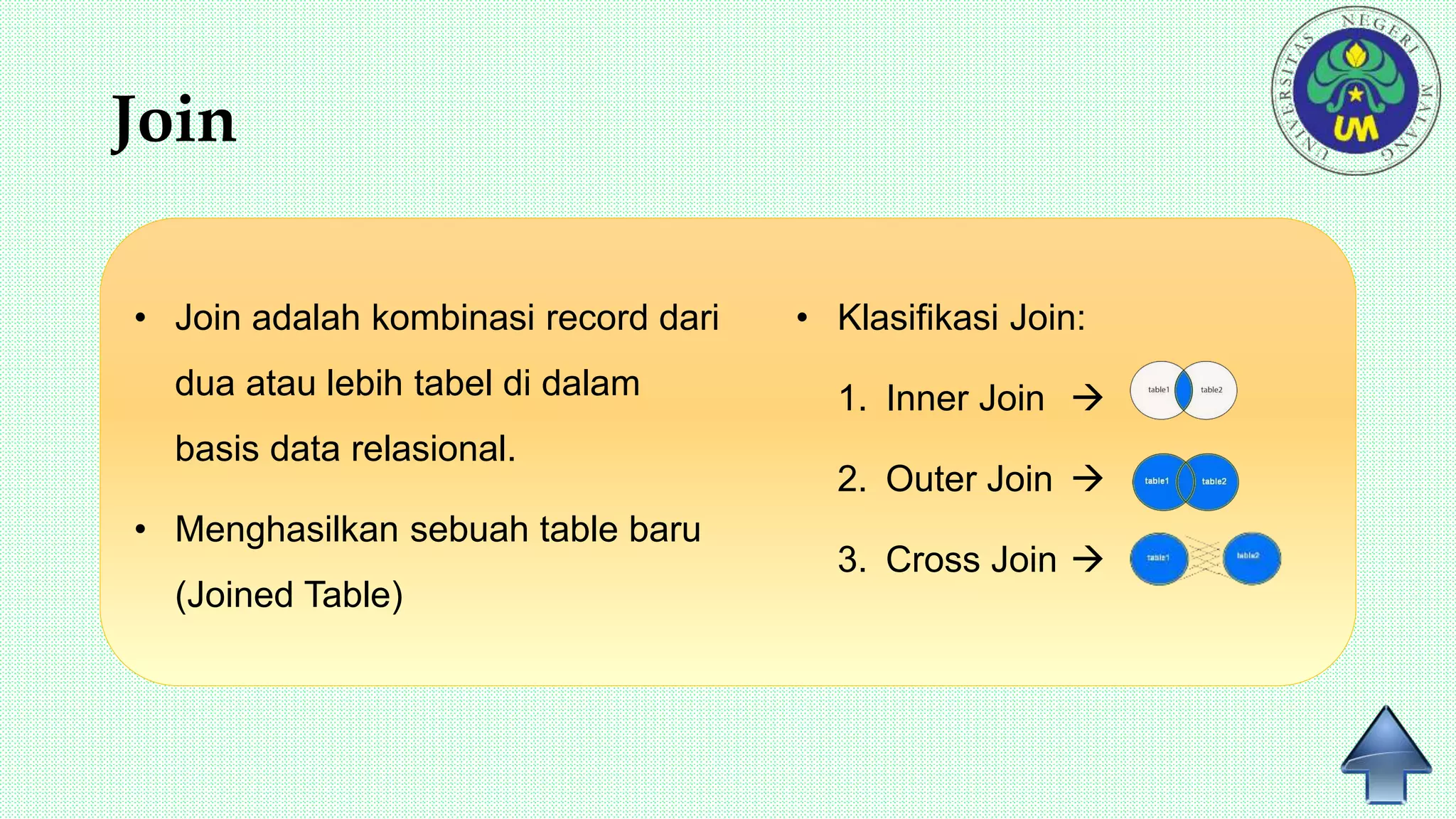

7. Join
• Join adalah kombinasi record dari
dua atau lebih tabel di dalam
basis data relasional.
• Menghasilkan sebuah table baru
(Joined Table)
• Klasifikasi Join:
1. Inner Join 
2. Outer Join 
3. Cross Join 

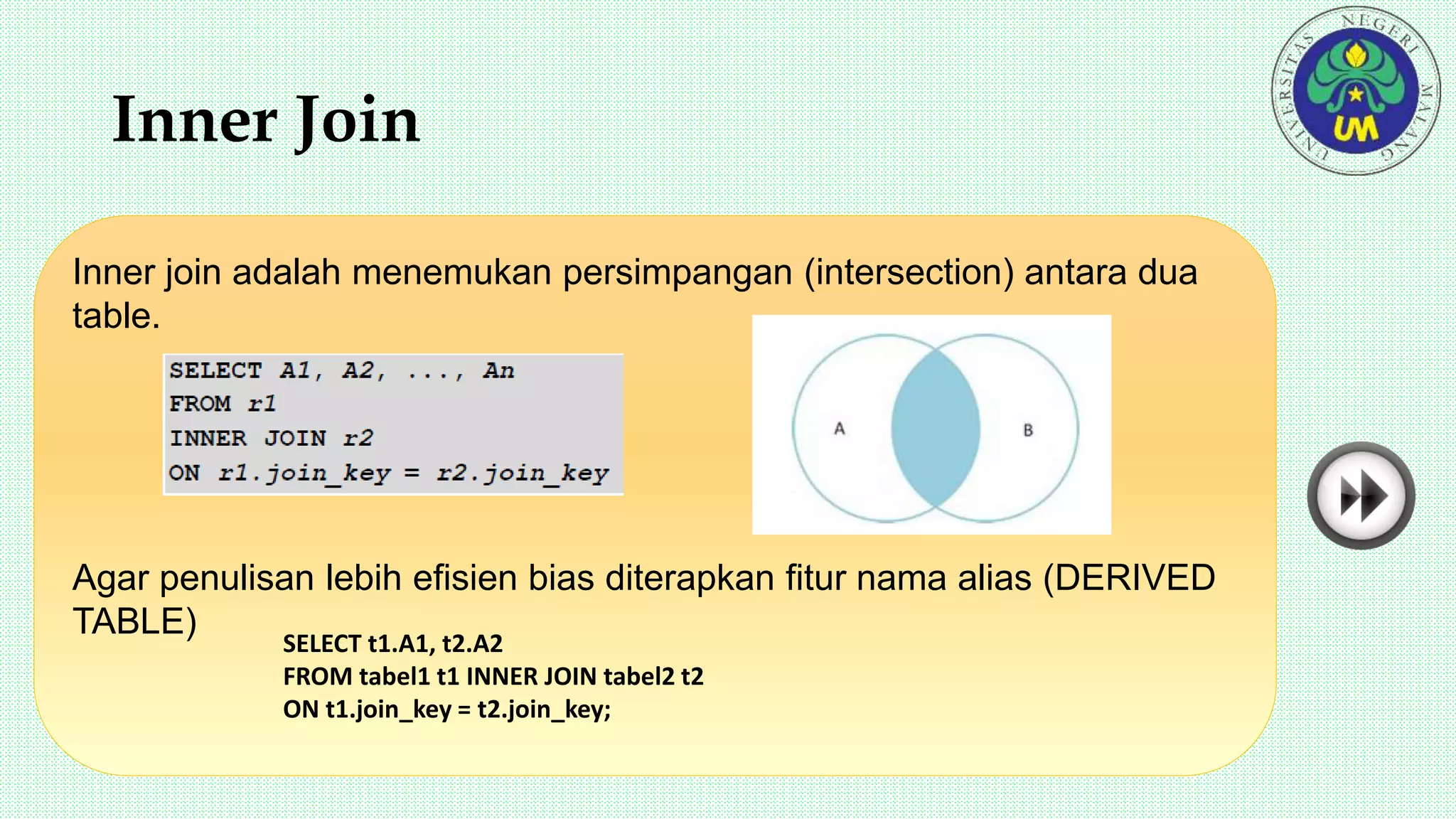

8. Inner Join
Inner join adalah menemukan persimpangan (intersection) antara dua
table.
Agar penulisan lebih efisien bias diterapkan fitur nama alias (DERIVED
TABLE)
SELECT t1.A1, t2.A2
FROM tabel1 t1 INNER JOIN tabel2 t2
ON t1.join_key = t2.join_key;

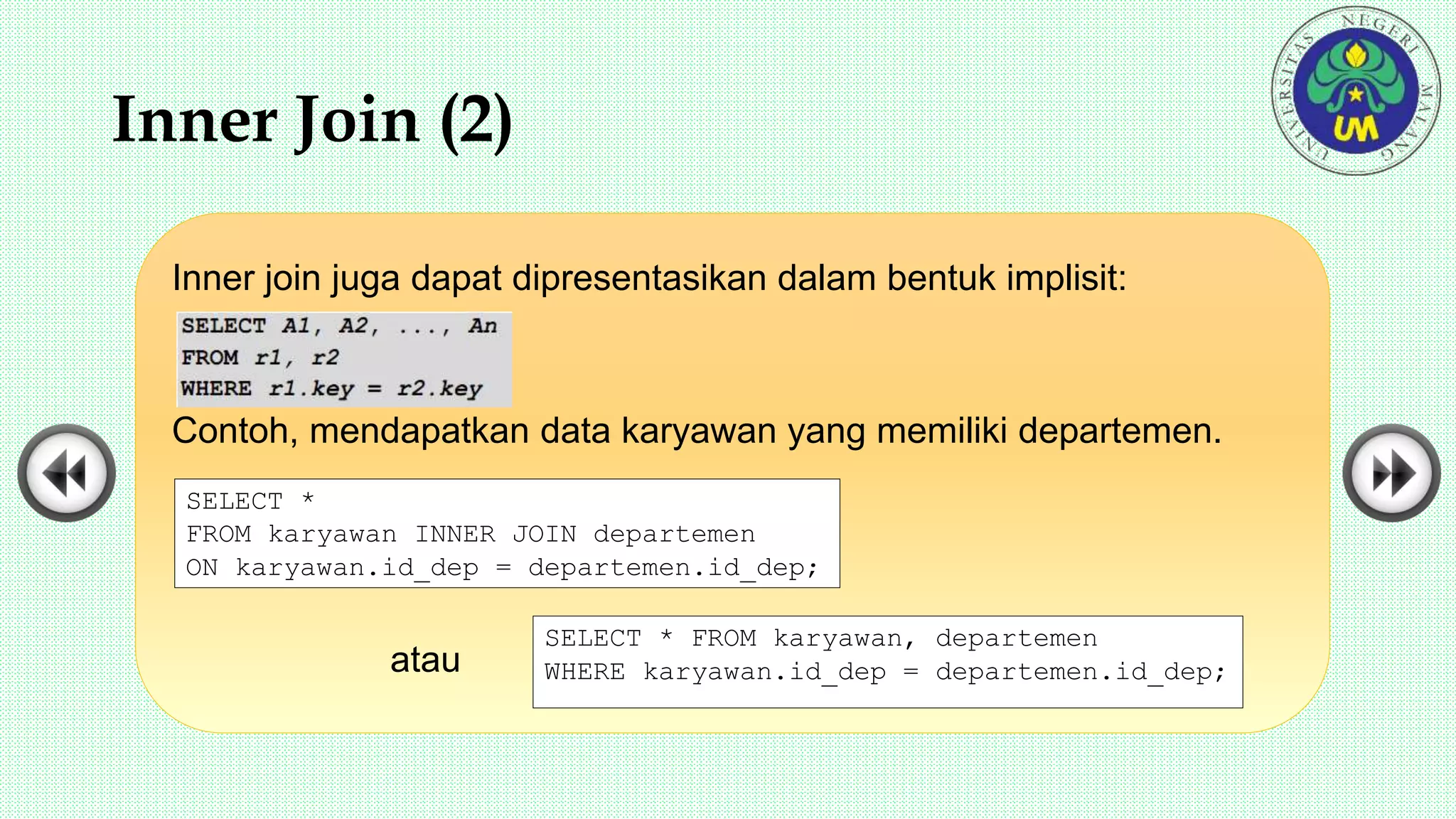

9. Inner Join (2)
Inner join juga dapat dipresentasikan dalam bentuk implisit:
Contoh, mendapatkan data karyawan yang memiliki departemen.
atau
SELECT *
FROM karyawan INNER JOIN departemen
ON karyawan.id_dep = departemen.id_dep;
SELECT * FROM karyawan, departemen
WHERE karyawan.id_dep = departemen.id_dep;

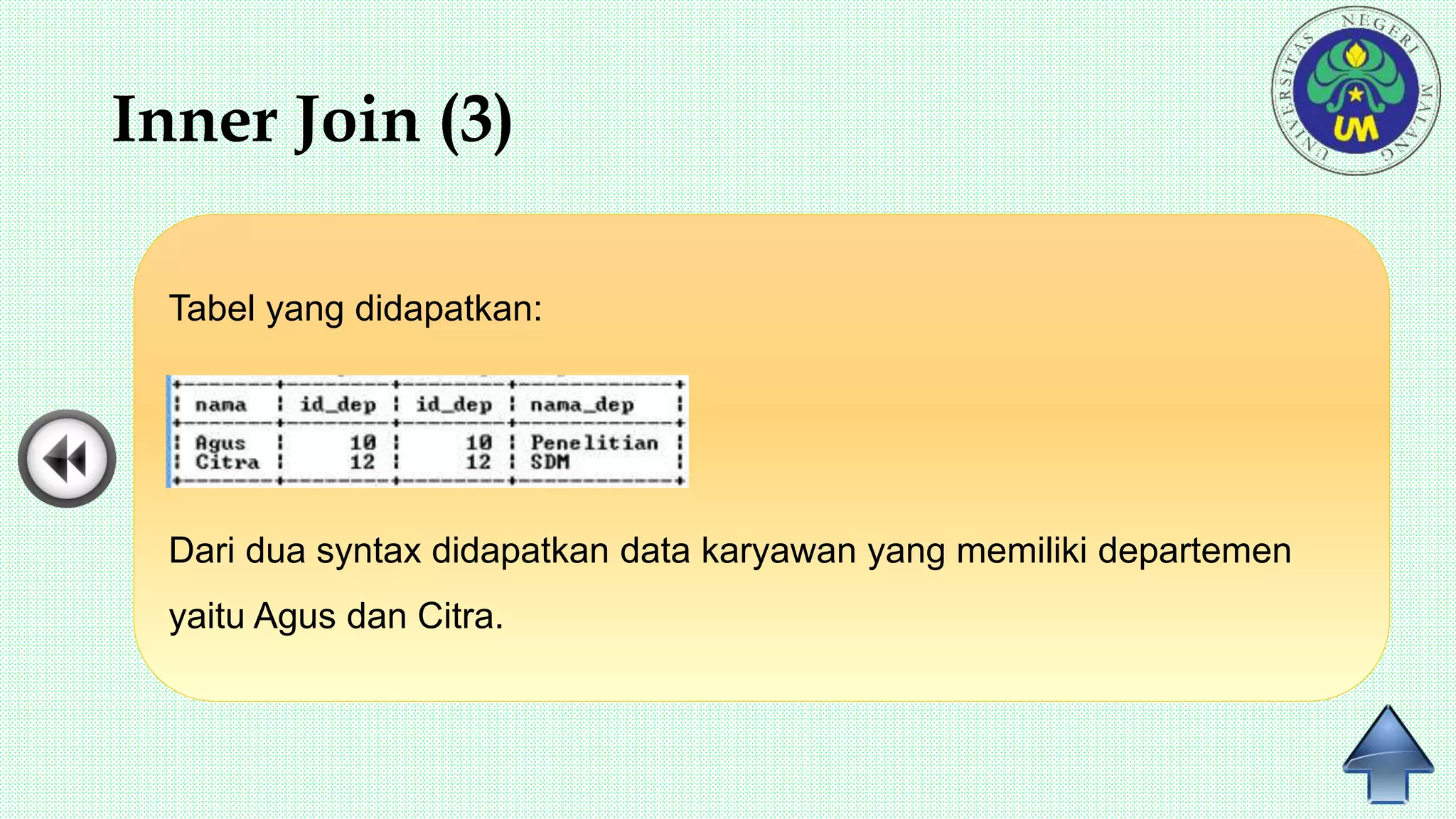

10. Inner Join (3)
Tabel yang didapatkan:
Dari dua syntax didapatkan data karyawan yang memiliki departemen
yaitu Agus dan Citra.

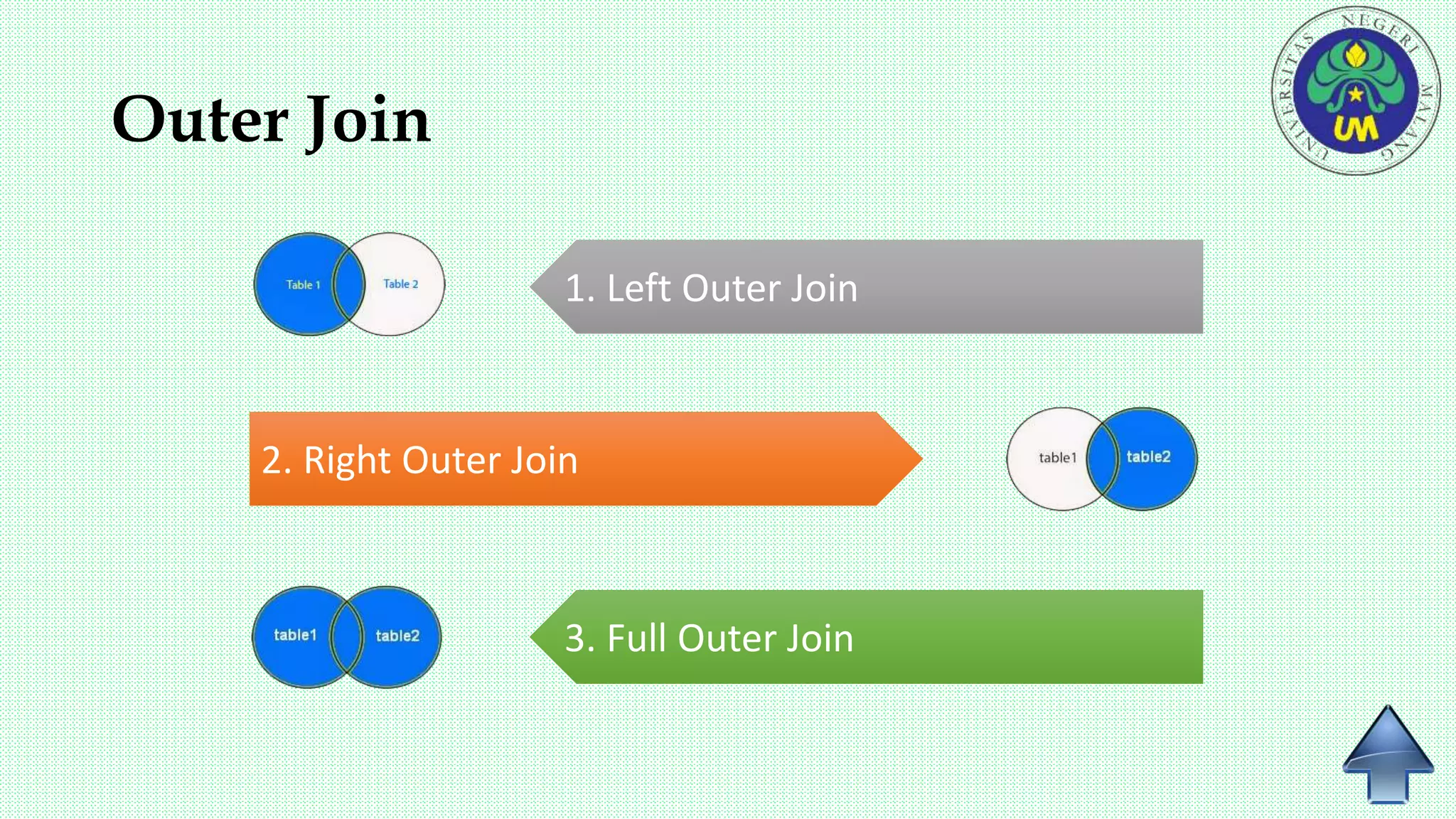

11. Outer Join
1. Left Outer Join
2. Right Outer Join
3. Full Outer Join

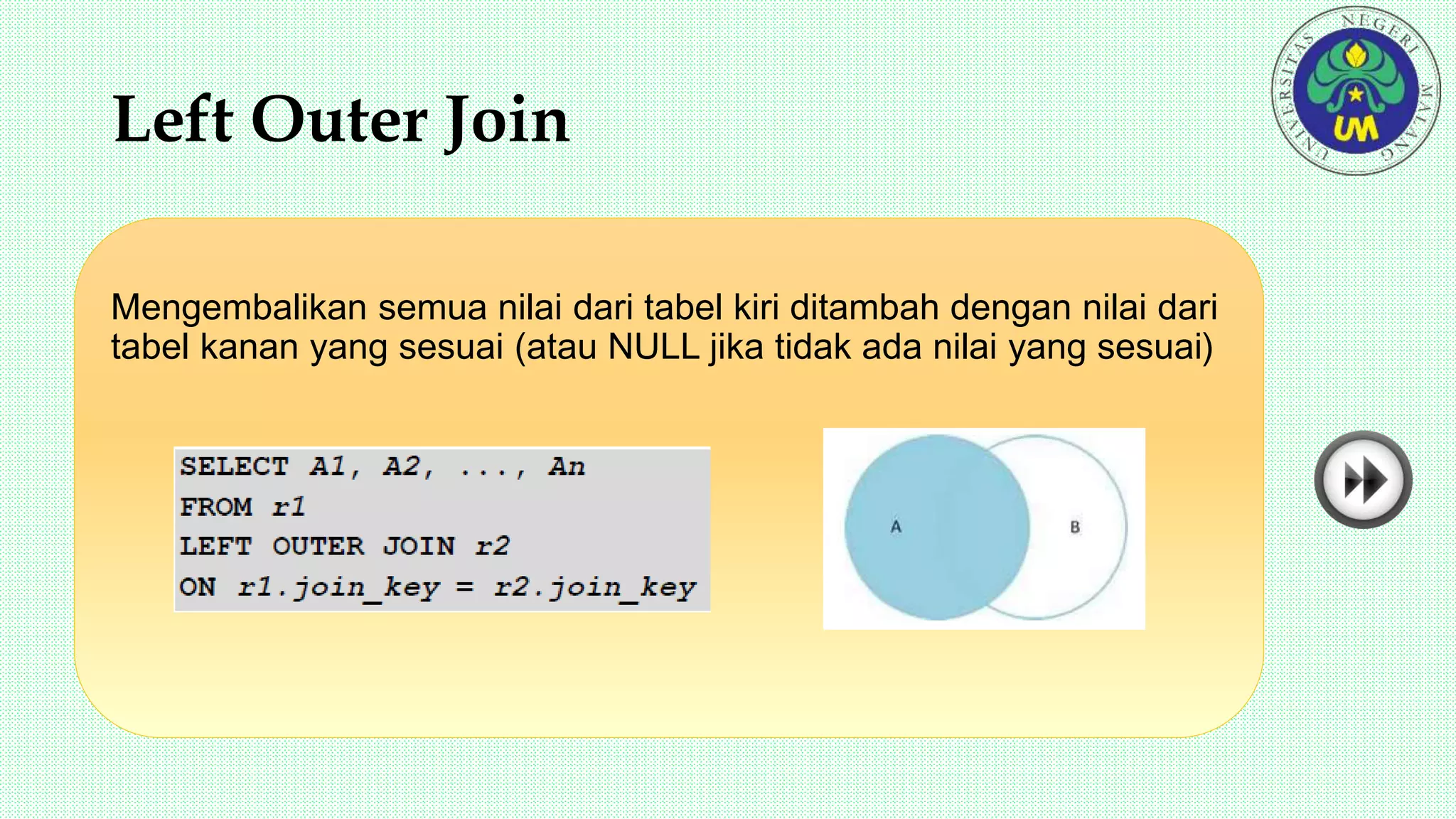

12. Left Outer Join
Mengembalikan semua nilai dari tabel kiri ditambah dengan nilai dari
tabel kanan yang sesuai (atau NULL jika tidak ada nilai yang sesuai)

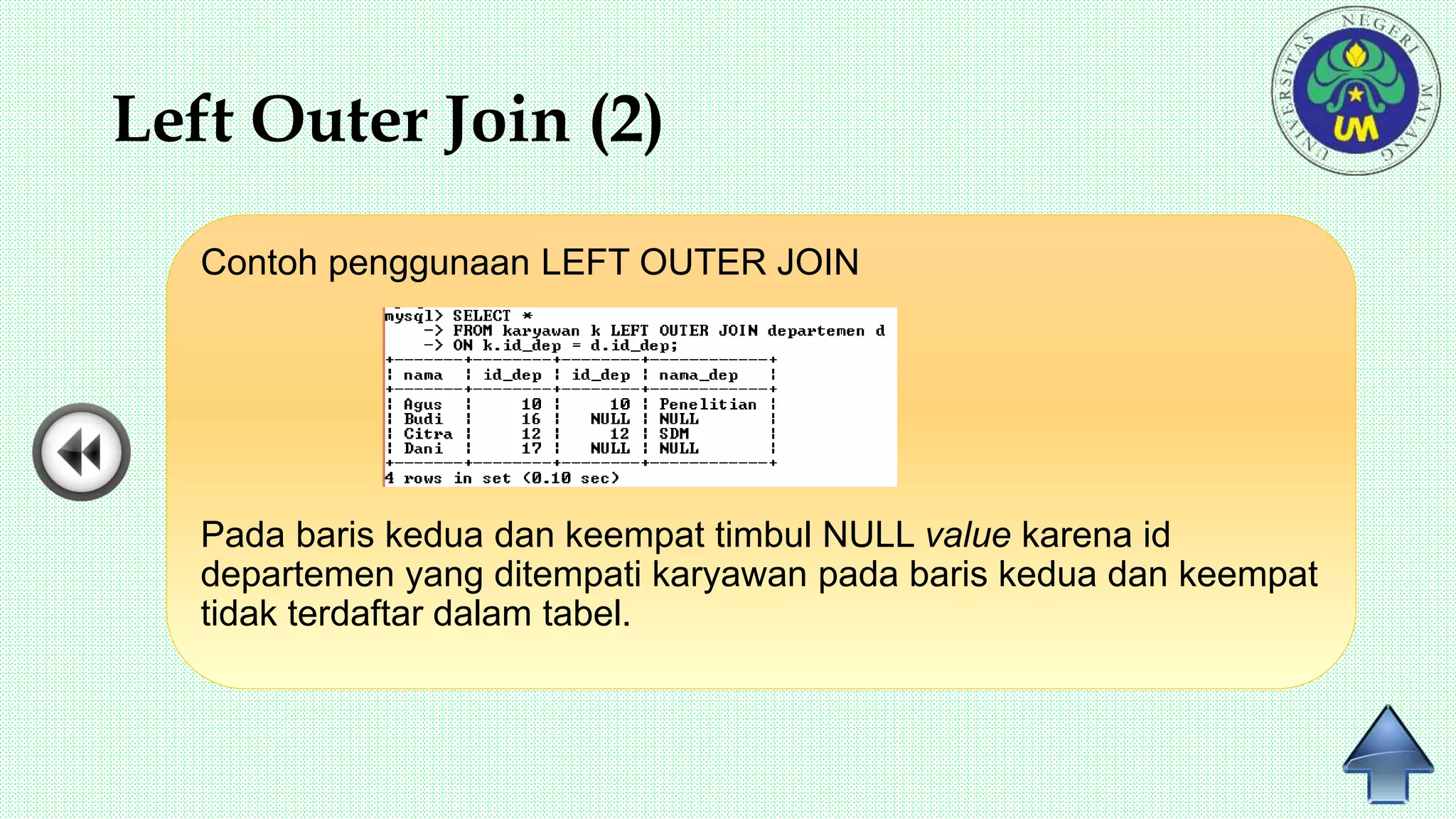

13. Left Outer Join (2)
Contoh penggunaan LEFT OUTER JOIN
Pada baris kedua dan keempat timbul NULL value karena id
departemen yang ditempati karyawan pada baris kedua dan keempat
tidak terdaftar dalam tabel.

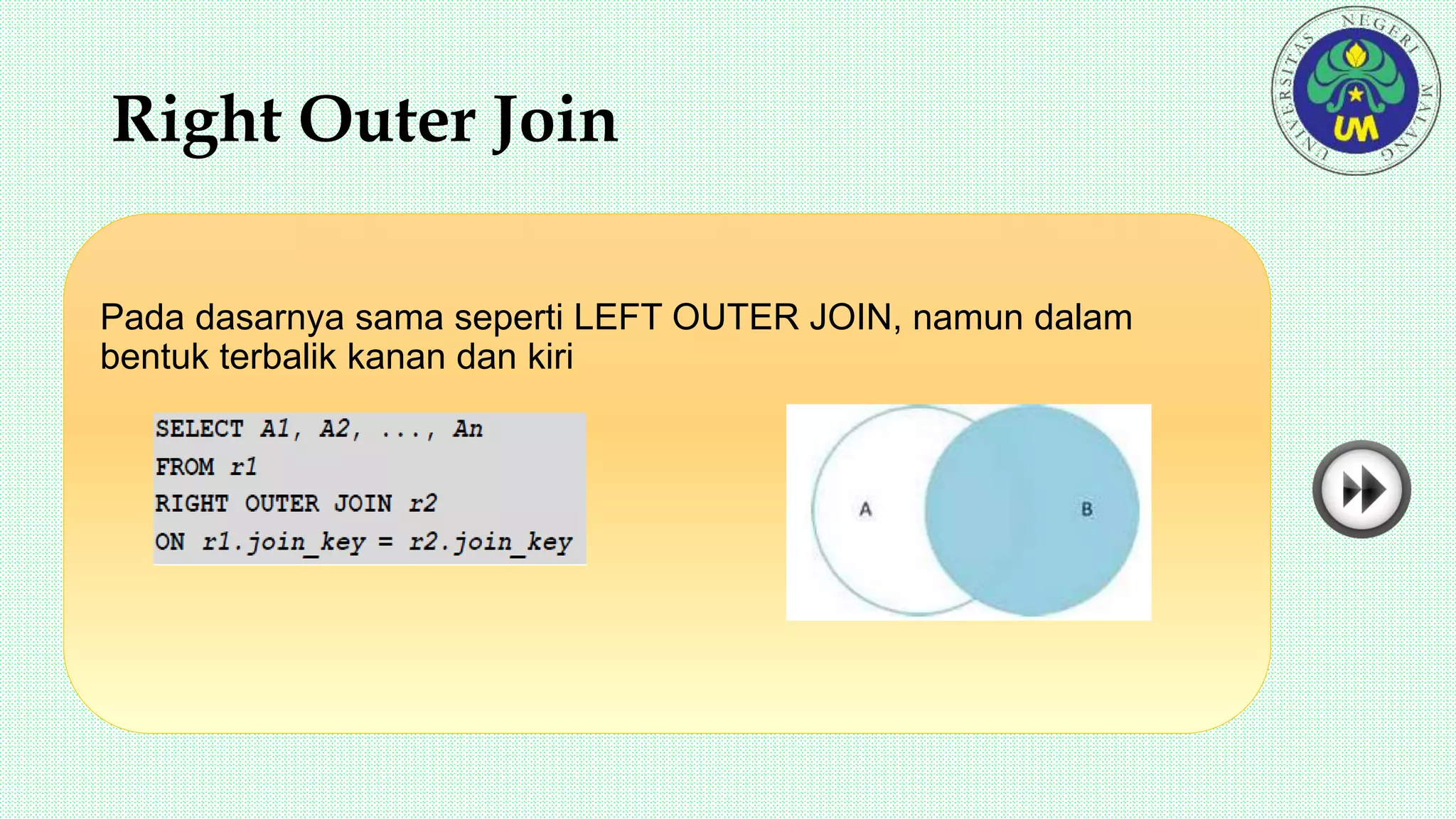

14. Right Outer Join
Pada dasarnya sama seperti LEFT OUTER JOIN, namun dalam
bentuk terbalik kanan dan kiri

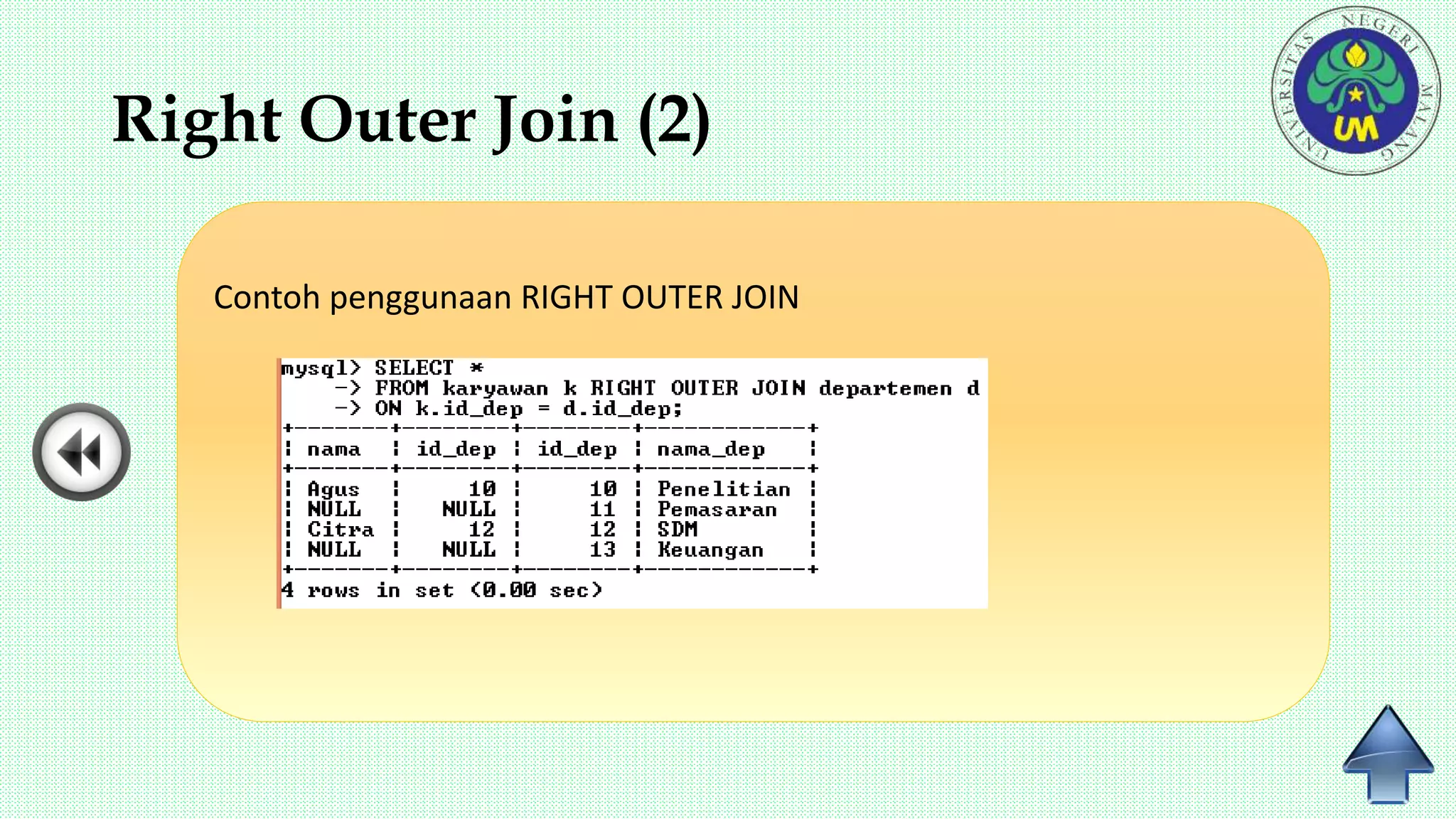

15. Right Outer Join (2)
Contoh penggunaan RIGHT OUTER JOIN

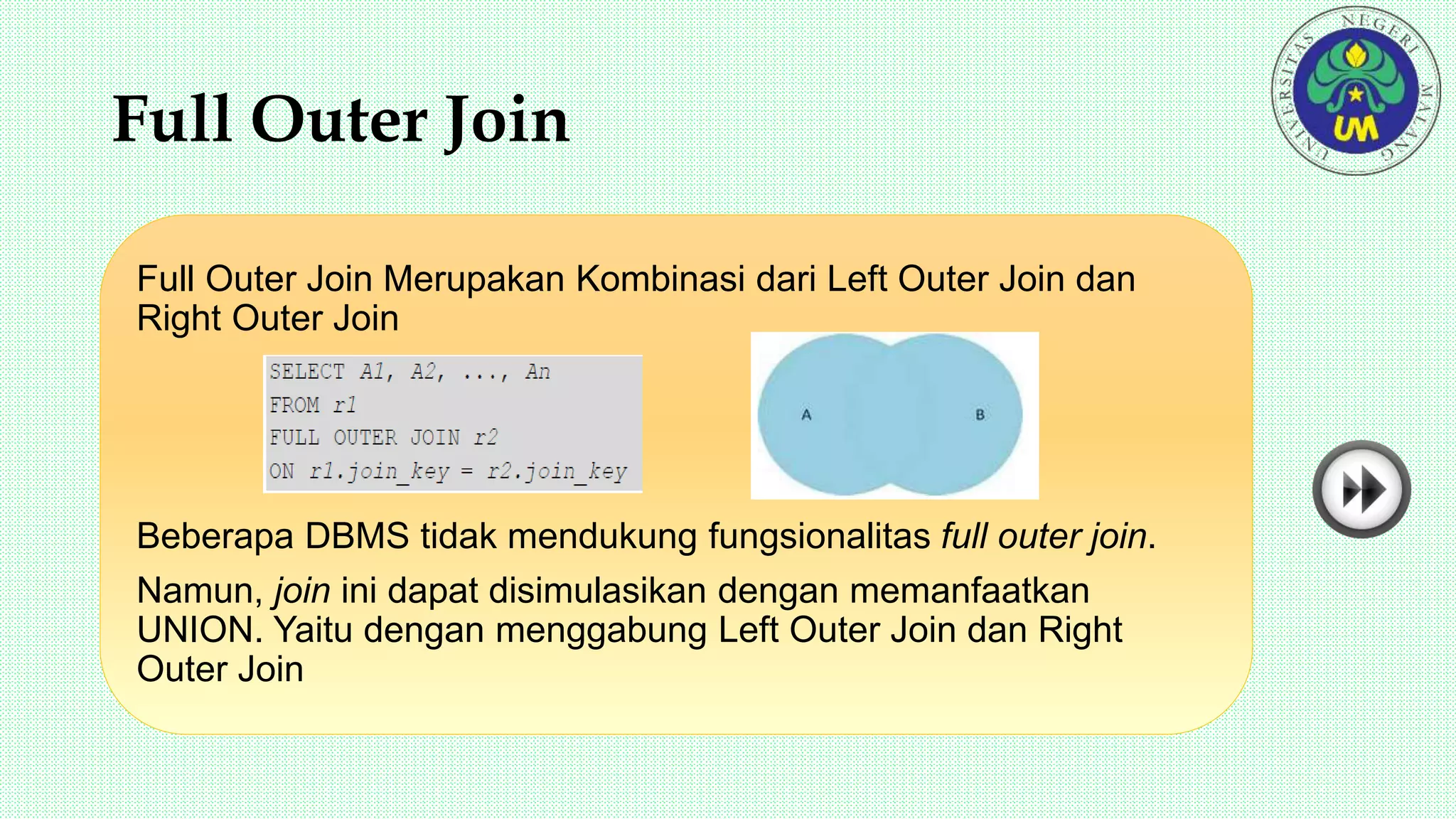

16. Full Outer Join
Full Outer Join Merupakan Kombinasi dari Left Outer Join dan
Right Outer Join
Beberapa DBMS tidak mendukung fungsionalitas full outer join.
Namun, join ini dapat disimulasikan dengan memanfaatkan
UNION. Yaitu dengan menggabung Left Outer Join dan Right
Outer Join

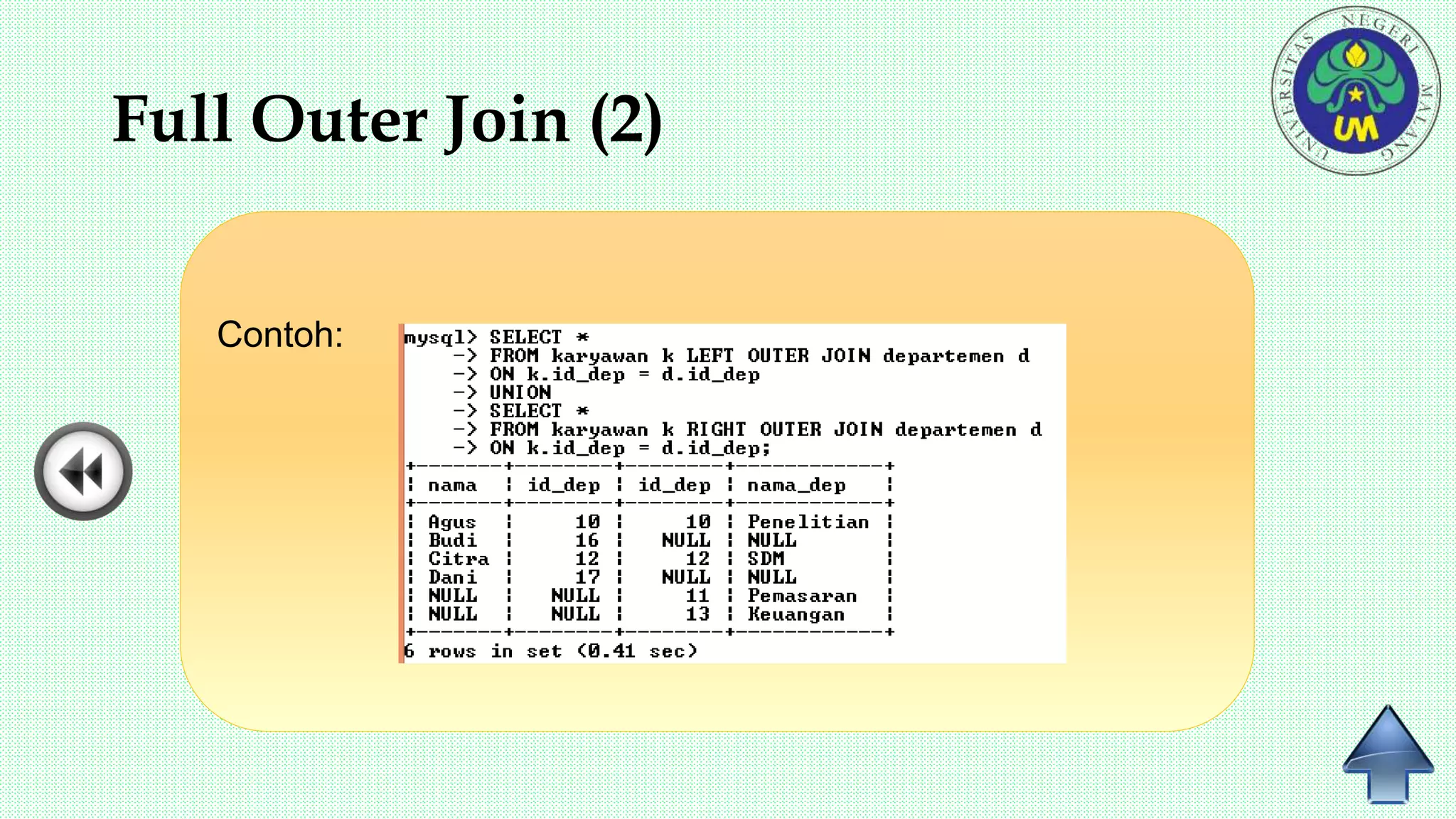

17. Full Outer Join (2)
Contoh:

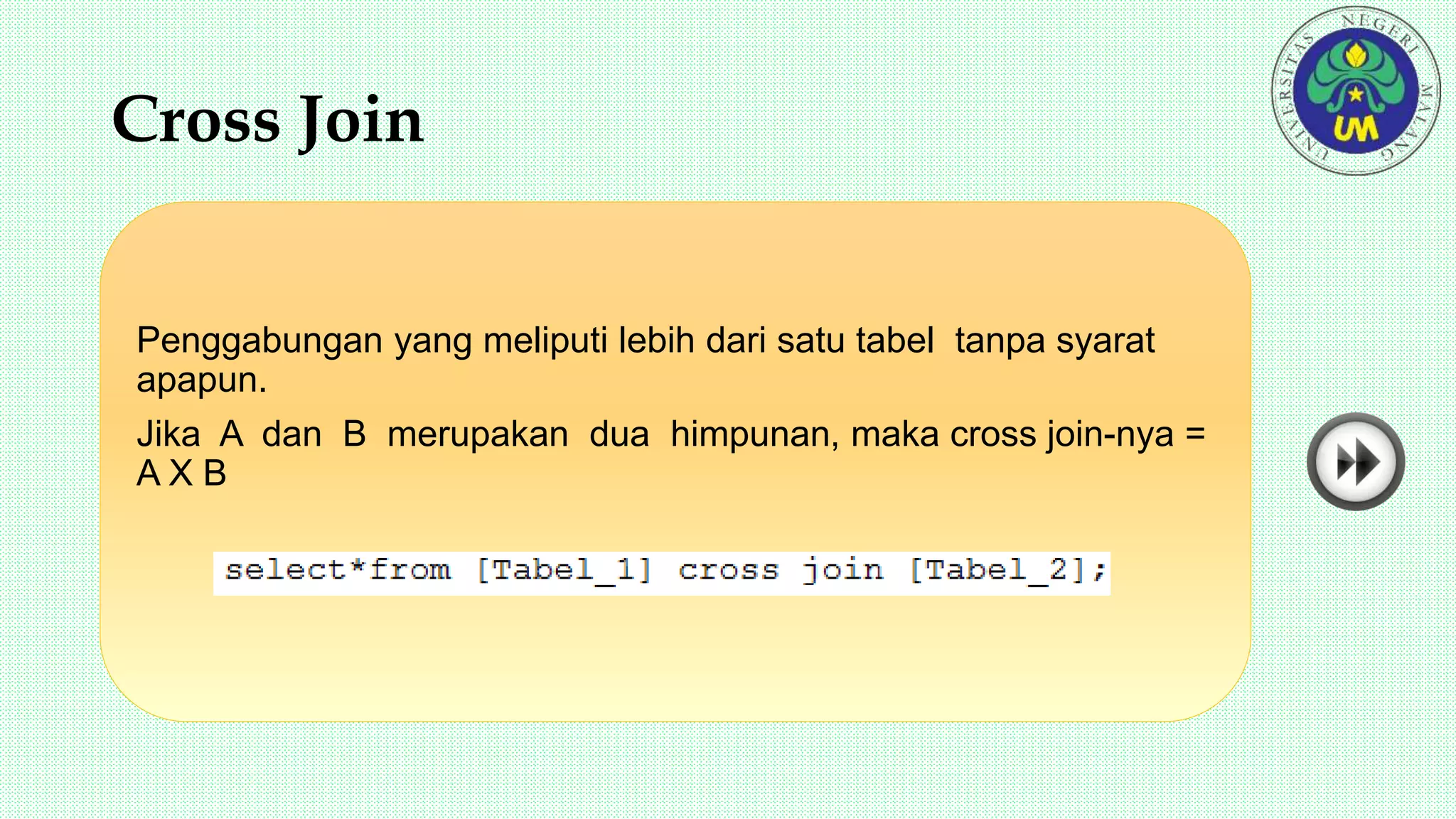

18. Cross Join
Penggabungan yang meliputi lebih dari satu tabel tanpa syarat
apapun.
Jika A dan B merupakan dua himpunan, maka cross join-nya =
A X B

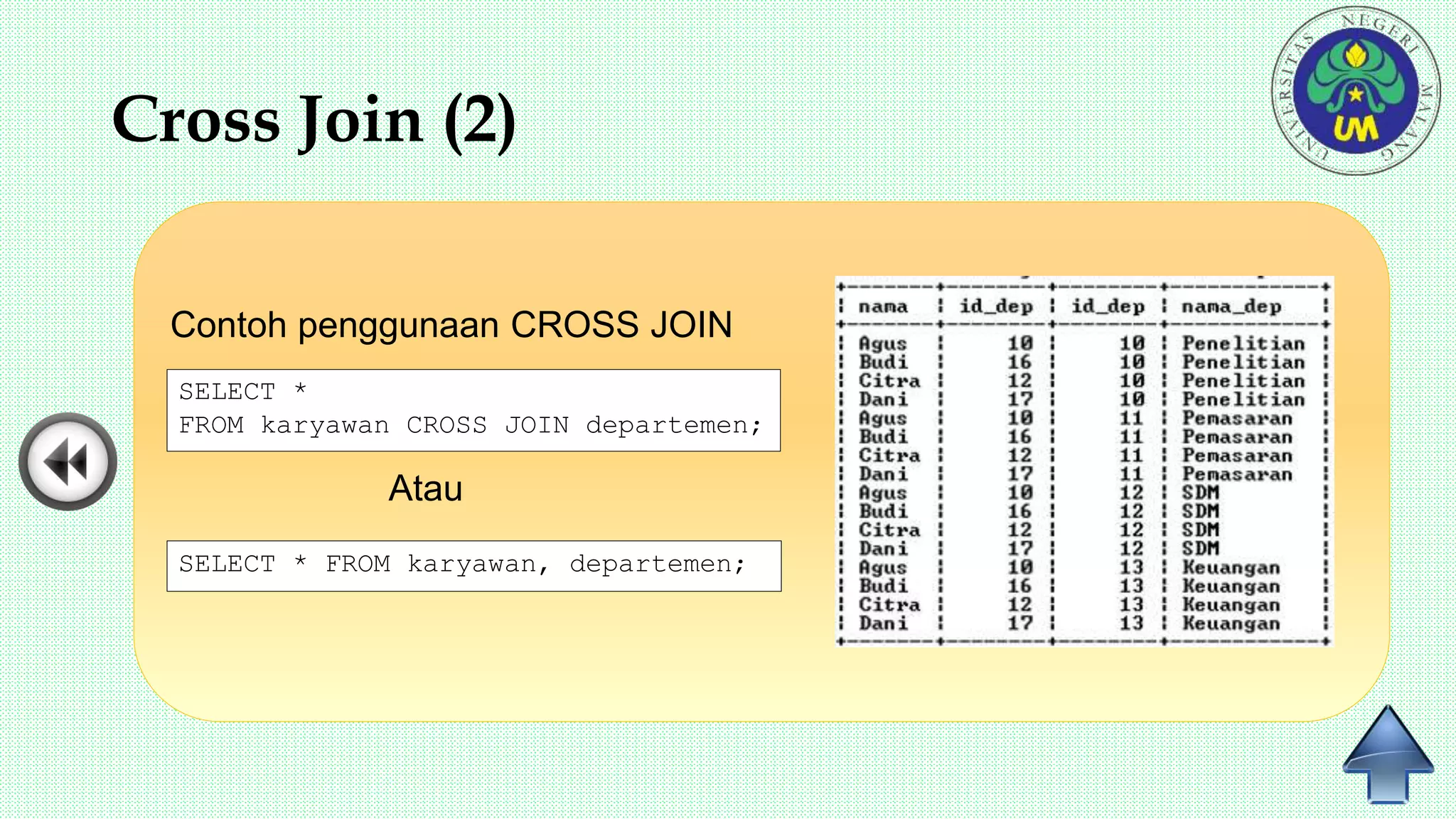

19. Cross Join (2)
Contoh penggunaan CROSS JOIN
Atau
SELECT *
FROM karyawan CROSS JOIN departemen;
SELECT * FROM karyawan, departemen;

20. Latihan Soal
SoalQuis

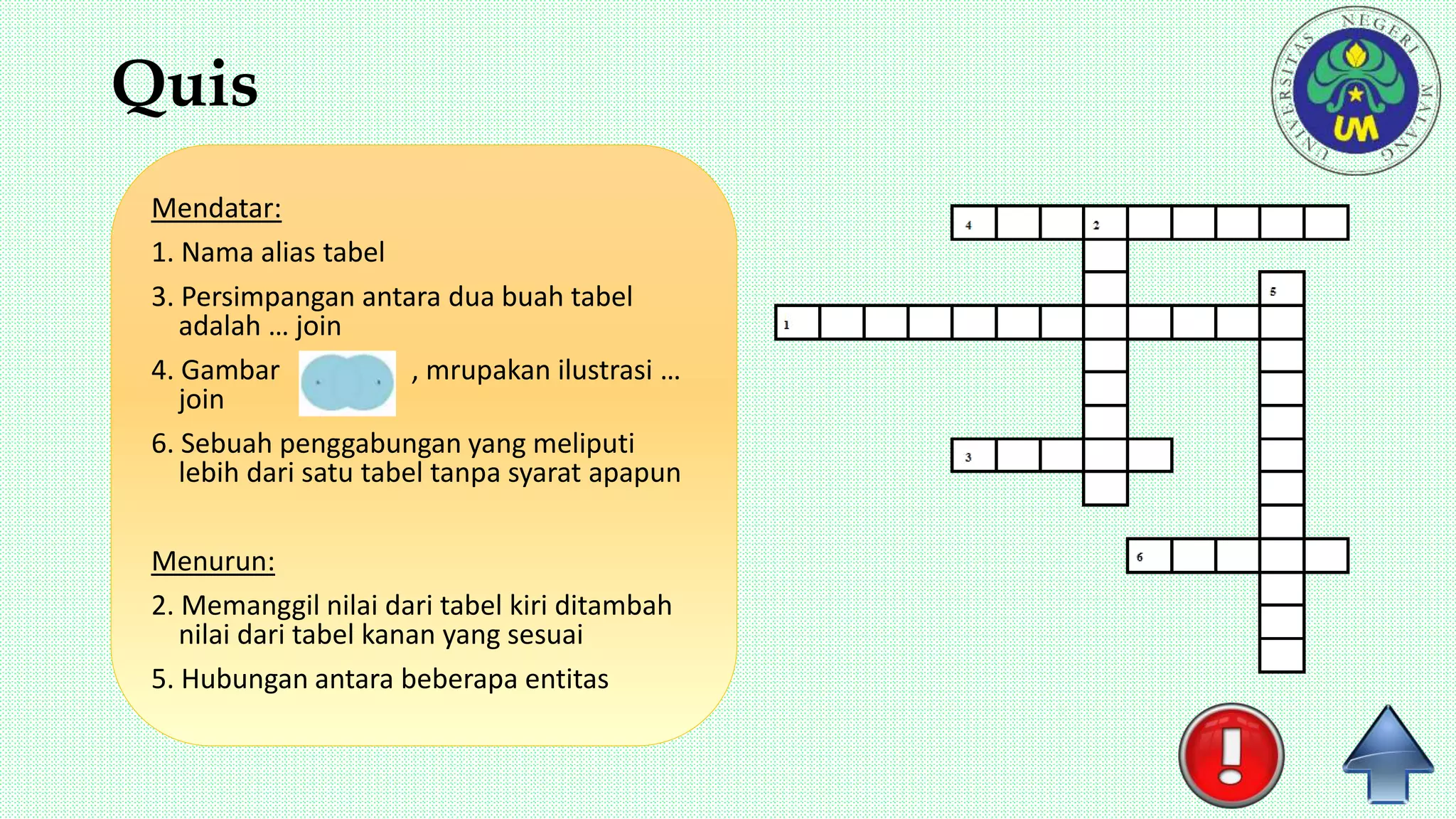

21. Quis
Mendatar:
1. Nama alias tabel
3. Persimpangan antara dua buah tabel
adalah … join
4. Gambar , mrupakan ilustrasi …
join
6. Sebuah penggabungan yang meliputi
lebih dari satu tabel tanpa syarat apapun
Menurun:
2. Memanggil nilai dari tabel kiri ditambah
nilai dari tabel kanan yang sesuai
5. Hubungan antara beberapa entitas

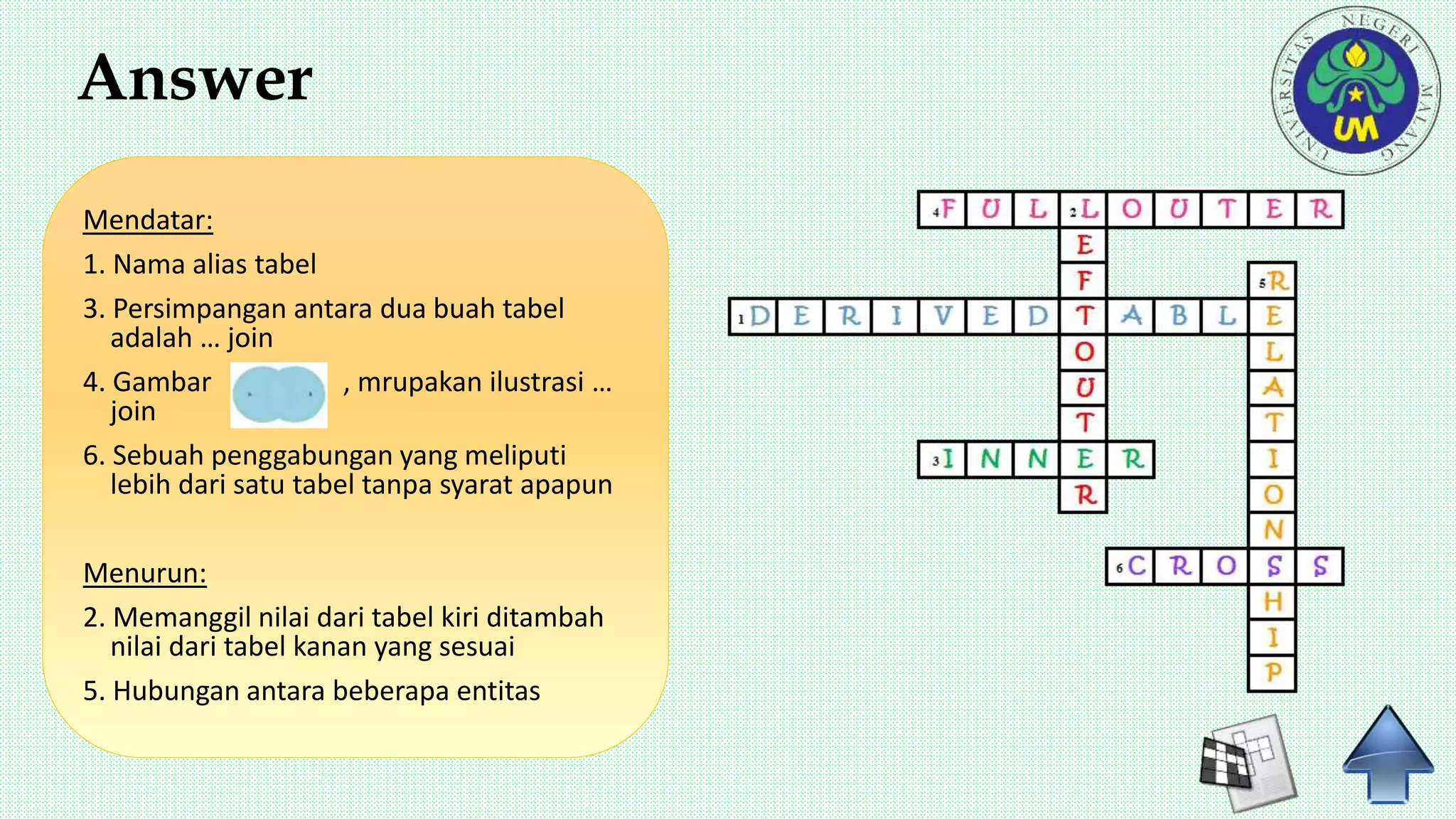

22. Answer
Mendatar:
1. Nama alias tabel
3. Persimpangan antara dua buah tabel
adalah … join
4. Gambar , mrupakan ilustrasi …
join
6. Sebuah penggabungan yang meliputi
lebih dari satu tabel tanpa syarat apapun
Menurun:
2. Memanggil nilai dari tabel kiri ditambah
nilai dari tabel kanan yang sesuai
5. Hubungan antara beberapa entitas

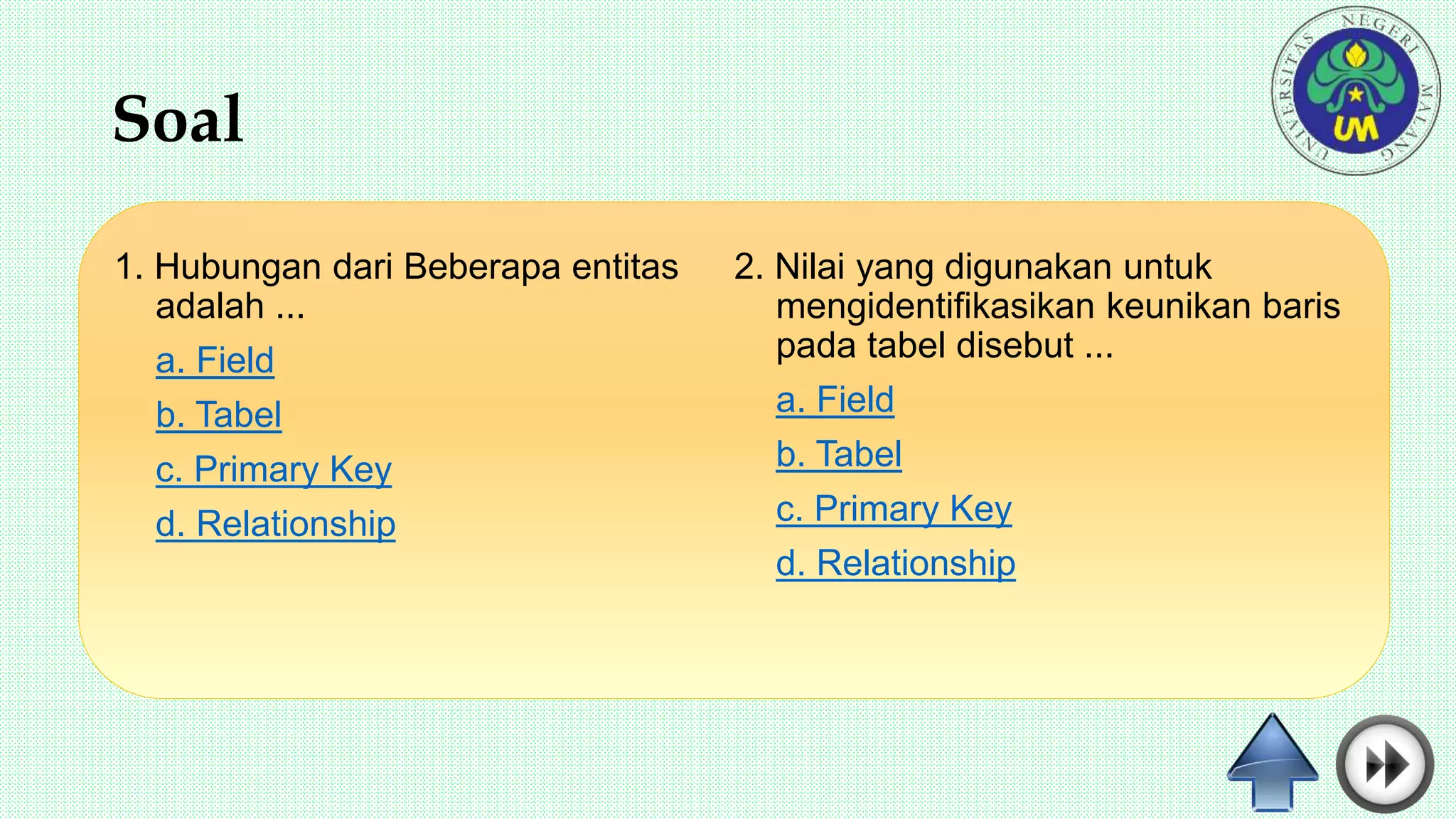

23. Soal
1. Hubungan dari Beberapa entitas
adalah ...
a. Field
b. Tabel
c. Primary Key
d. Relationship
2. Nilai yang digunakan untuk
mengidentifikasikan keunikan baris
pada tabel disebut ...
a. Field
b. Tabel
c. Primary Key
d. Relationship

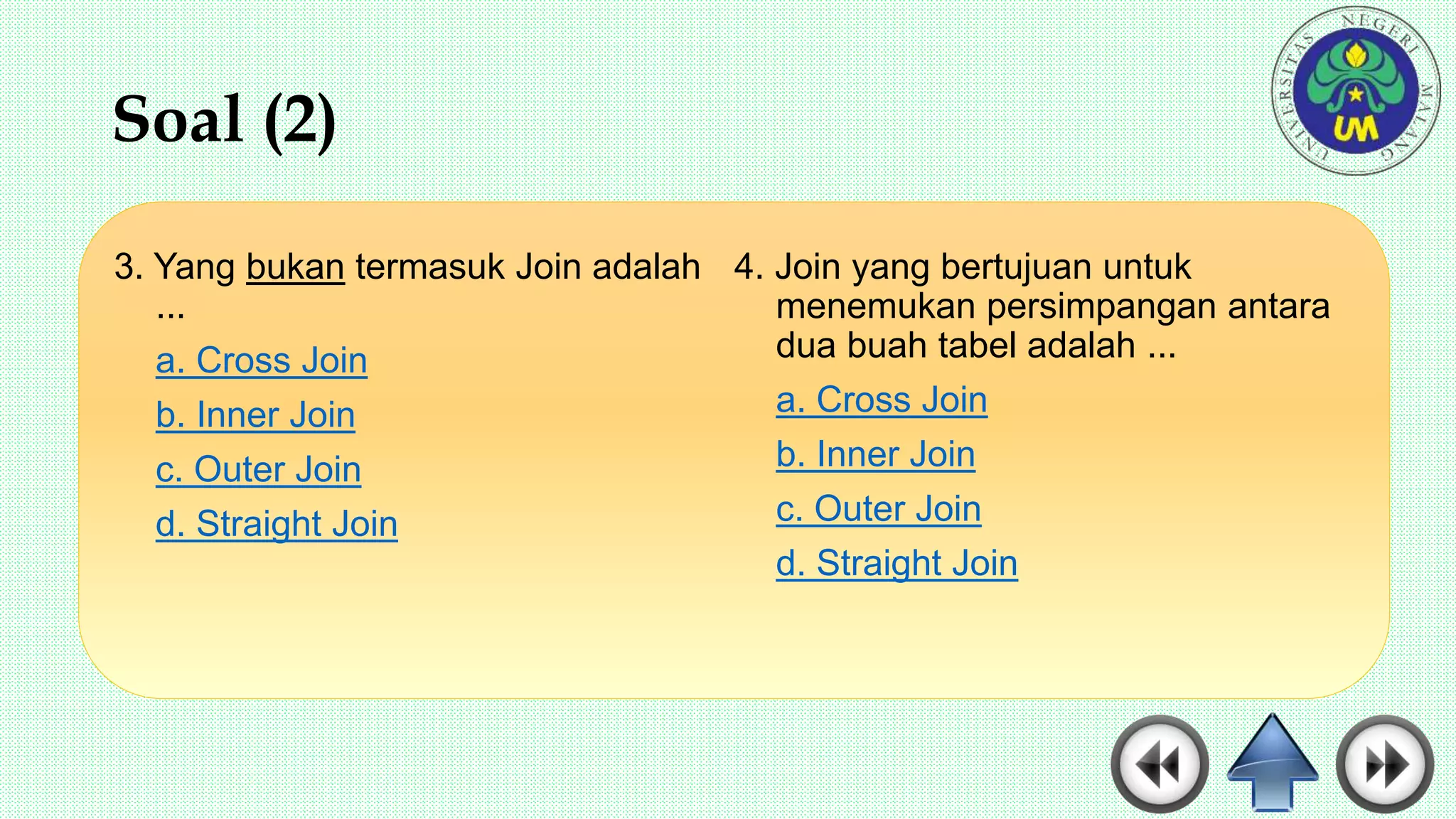

24. Soal (2)
3. Yang bukan termasuk Join adalah
...
a. Cross Join
b. Inner Join
c. Outer Join
d. Straight Join
4. Join yang bertujuan untuk
menemukan persimpangan antara
dua buah tabel adalah ...
a. Cross Join
b. Inner Join
c. Outer Join
d. Straight Join

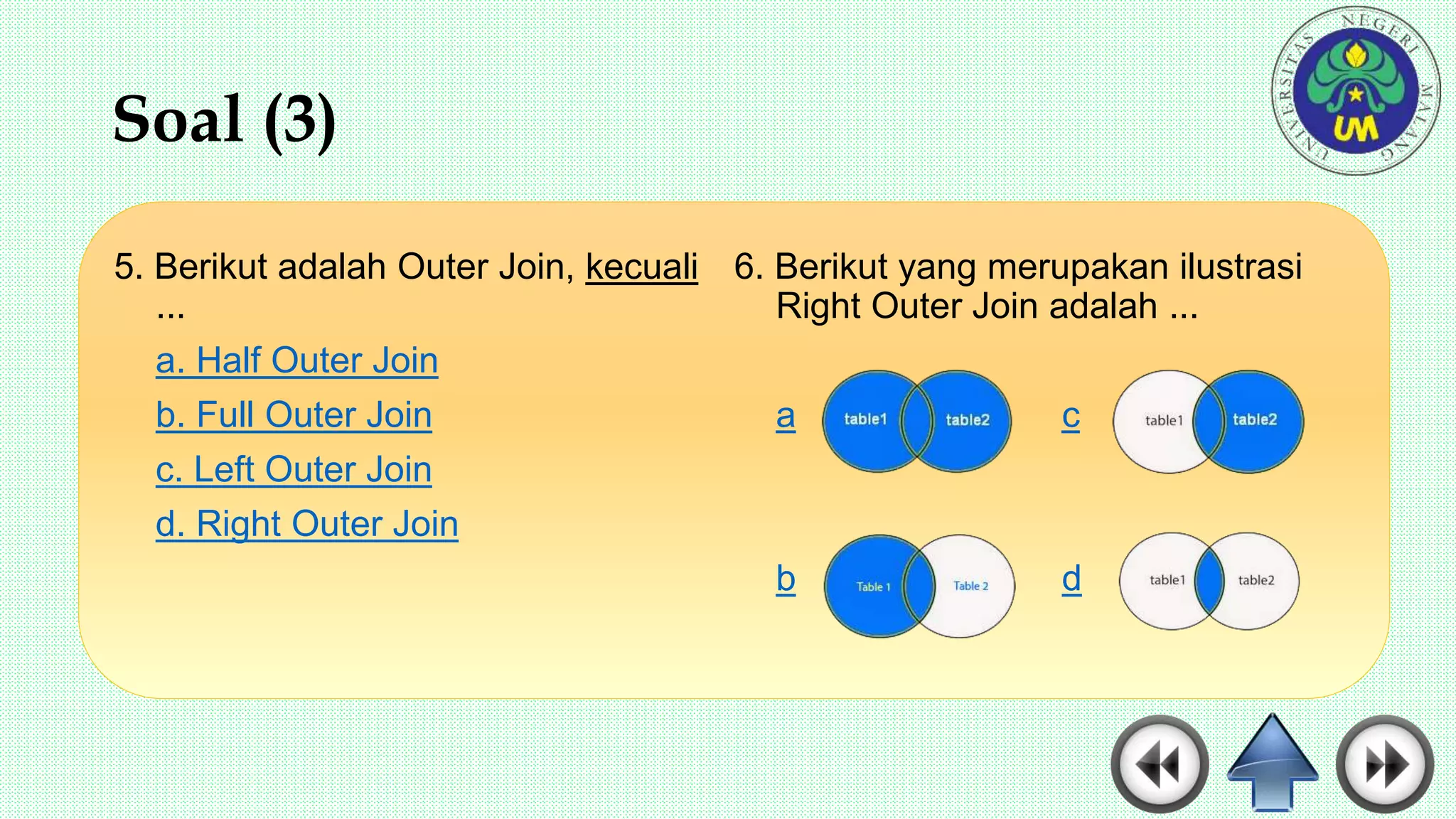

25. Soal (3)
5. Berikut adalah Outer Join, kecuali
...
a. Half Outer Join
b. Full Outer Join
c. Left Outer Join
d. Right Outer Join
6. Berikut yang merupakan ilustrasi
Right Outer Join adalah ...
a c
b d

26. Soal (4)
7. Memanggil nilai dari tabel kiri
ditambah nilai dari tabel kanan
yang sesuai merupakan fugsi dari
...
a. Half Outer Join
b. Full Outer Join
c. Left Outer Join
d. Right Outer Join
8. Menggabungkan lebih dari satu
tabel tanpa syarat apapun
merupakan fungsi dari ...
a. Cross Join
b. Inner Join
c. Outer Join
d. Straight Join

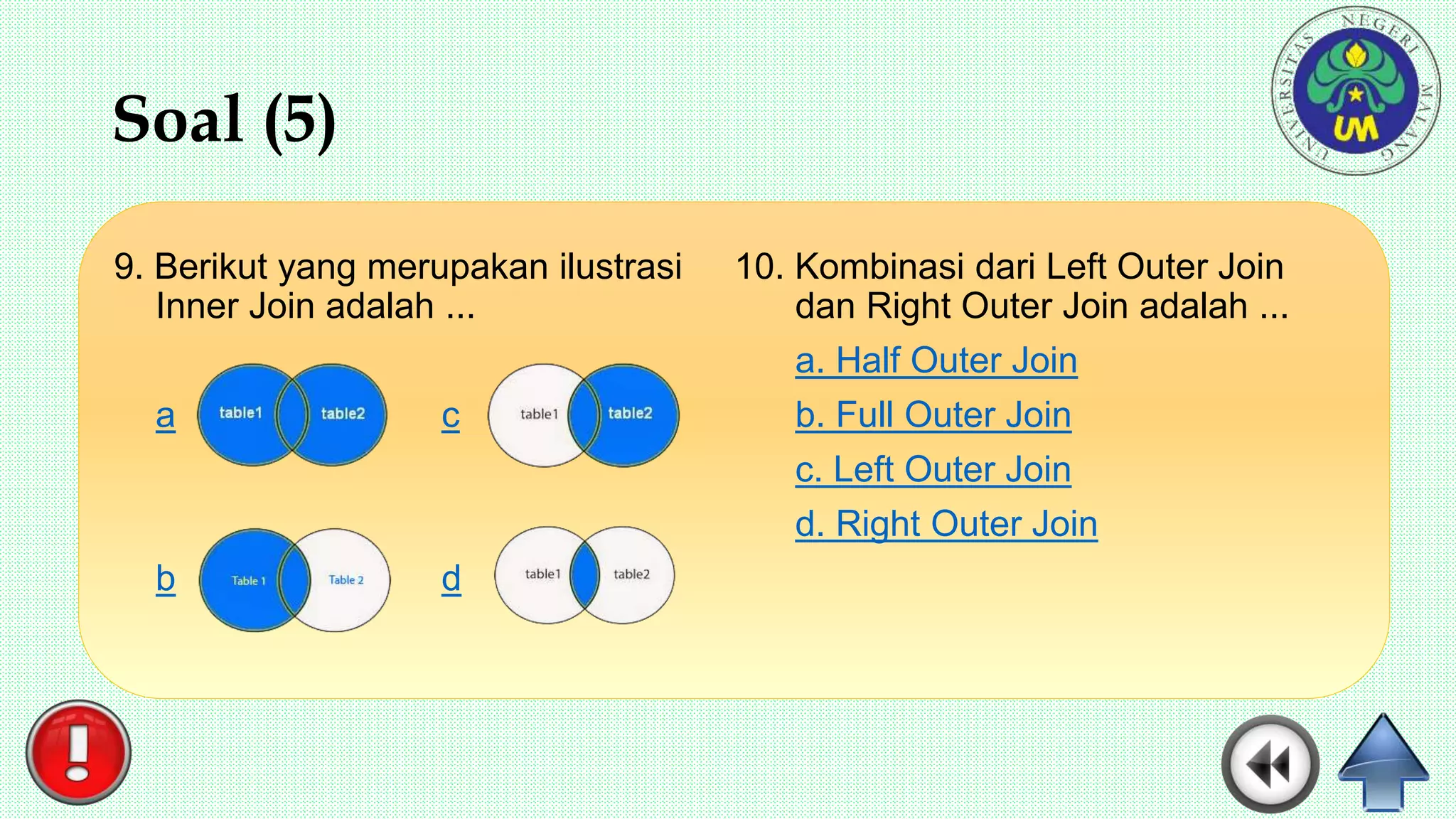

27. Soal (5)
9. Berikut yang merupakan ilustrasi
Inner Join adalah ...
a c
b d
10. Kombinasi dari Left Outer Join
dan Right Outer Join adalah ...
a. Half Outer Join
b. Full Outer Join
c. Left Outer Join
d. Right Outer Join

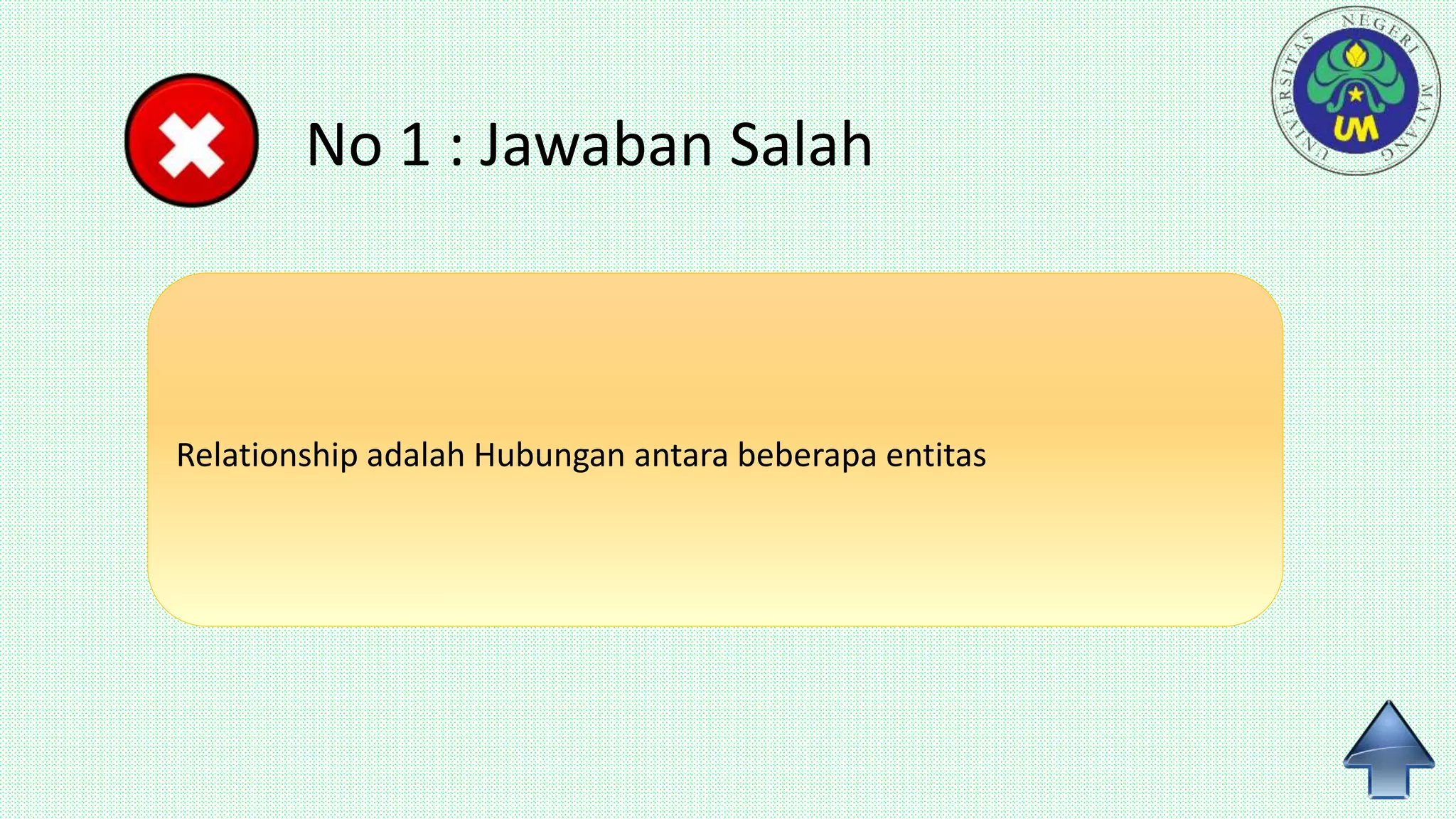

28. No 1 : Jawaban Salah
Relationship adalah Hubungan antara beberapa entitas

29. No 1 : Jawaban Benar

30. No 2 : Jawaban Salah
Primary Key adalah Nilai yang digunakan untuk
mengidentifikasikan keunikan baris pada tabel

31. No 2 : Jawaban Benar

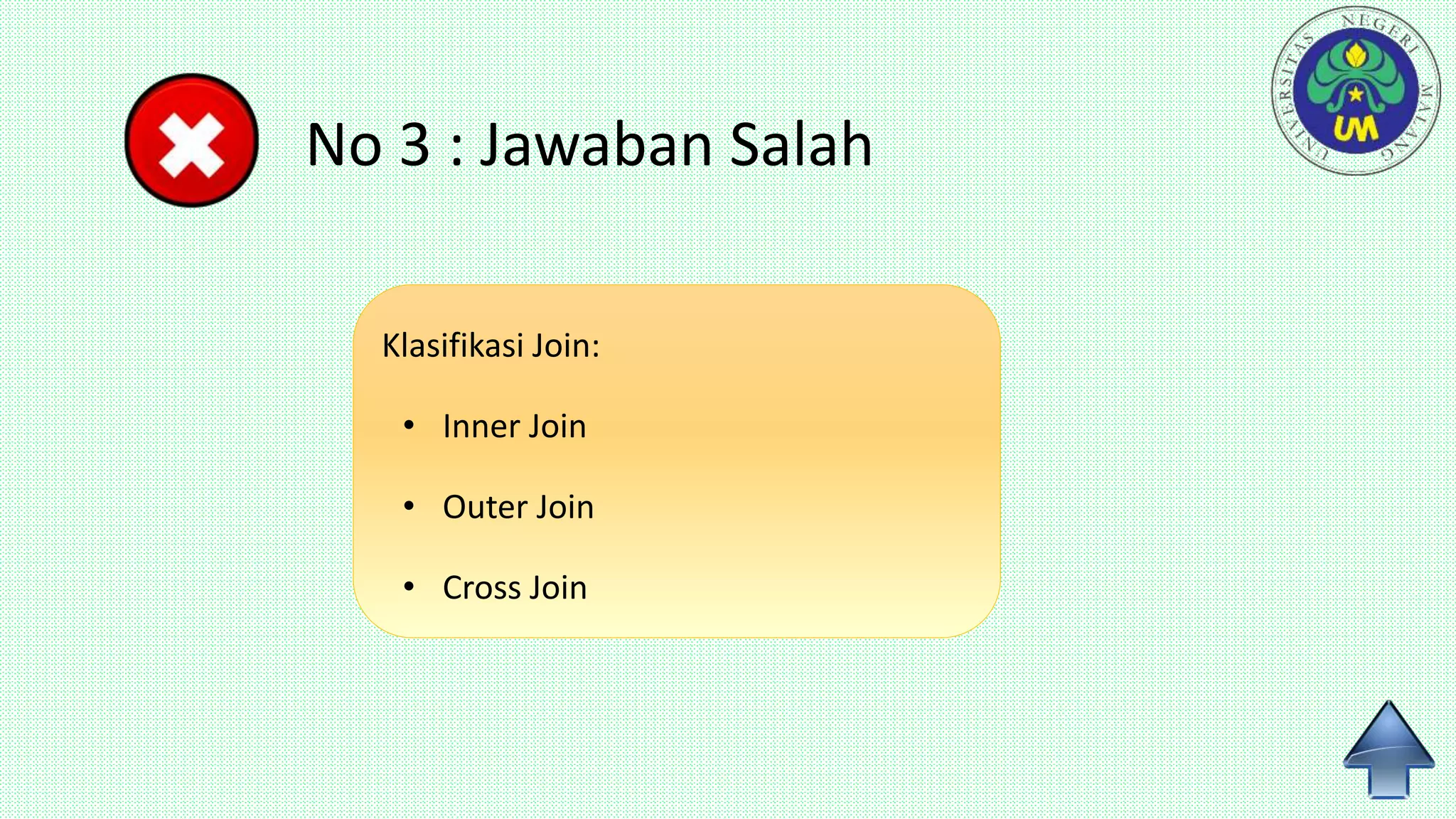

32. No 3 : Jawaban Salah
Klasifikasi Join:
• Inner Join
• Outer Join
• Cross Join

33. No 3 : Jawaban Benar

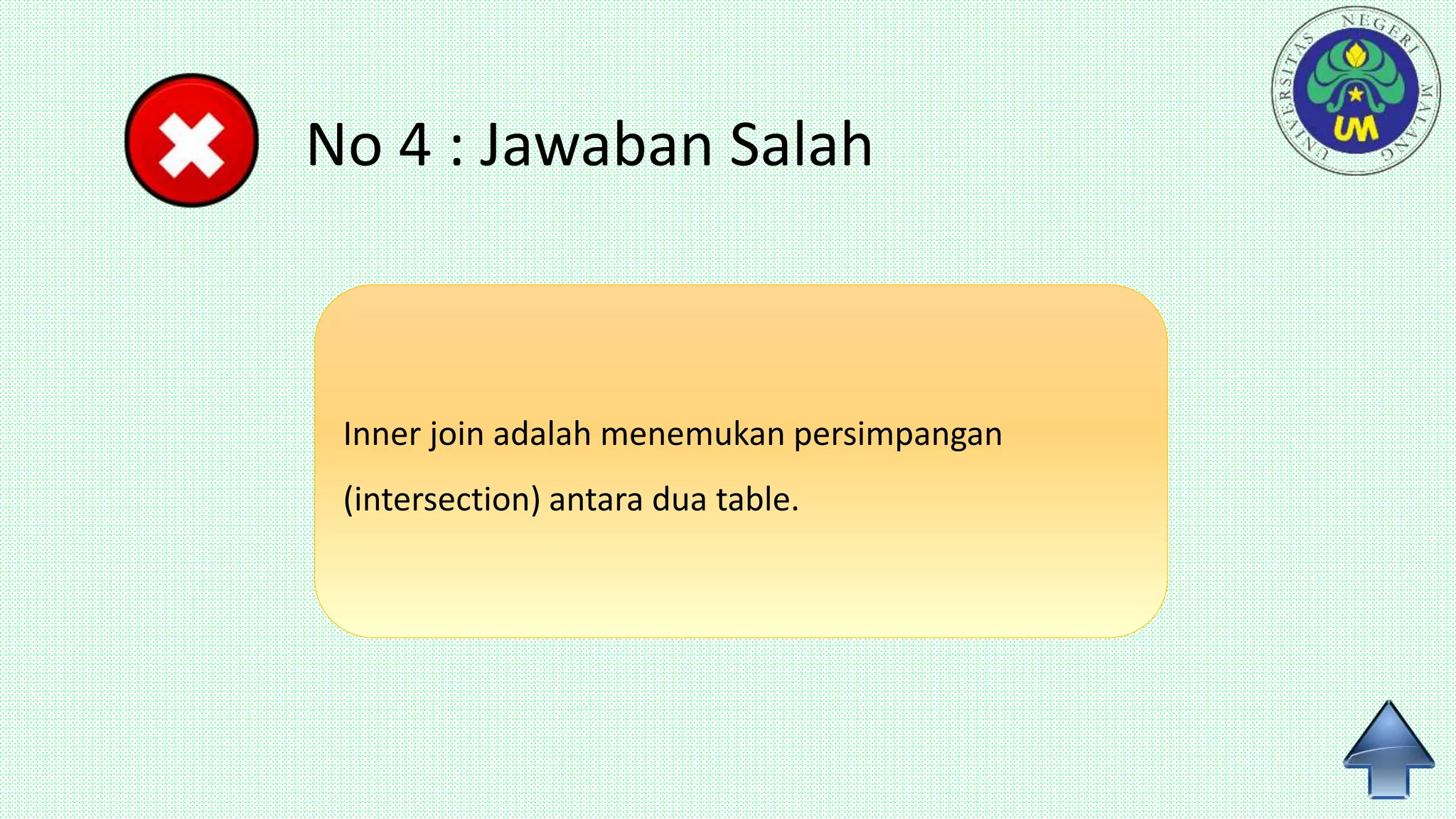

34. No 4 : Jawaban Salah
Inner join adalah menemukan persimpangan
(intersection) antara dua table.

35. No 4 : Jawaban Benar

36. No 5 : Jawaban Salah
Outer join dibagi ke dalam tiga jenis yaitu :
• Left Outer Join
• Right Outer Join
• Full Outer Join

37. No 5 : Jawaban Benar

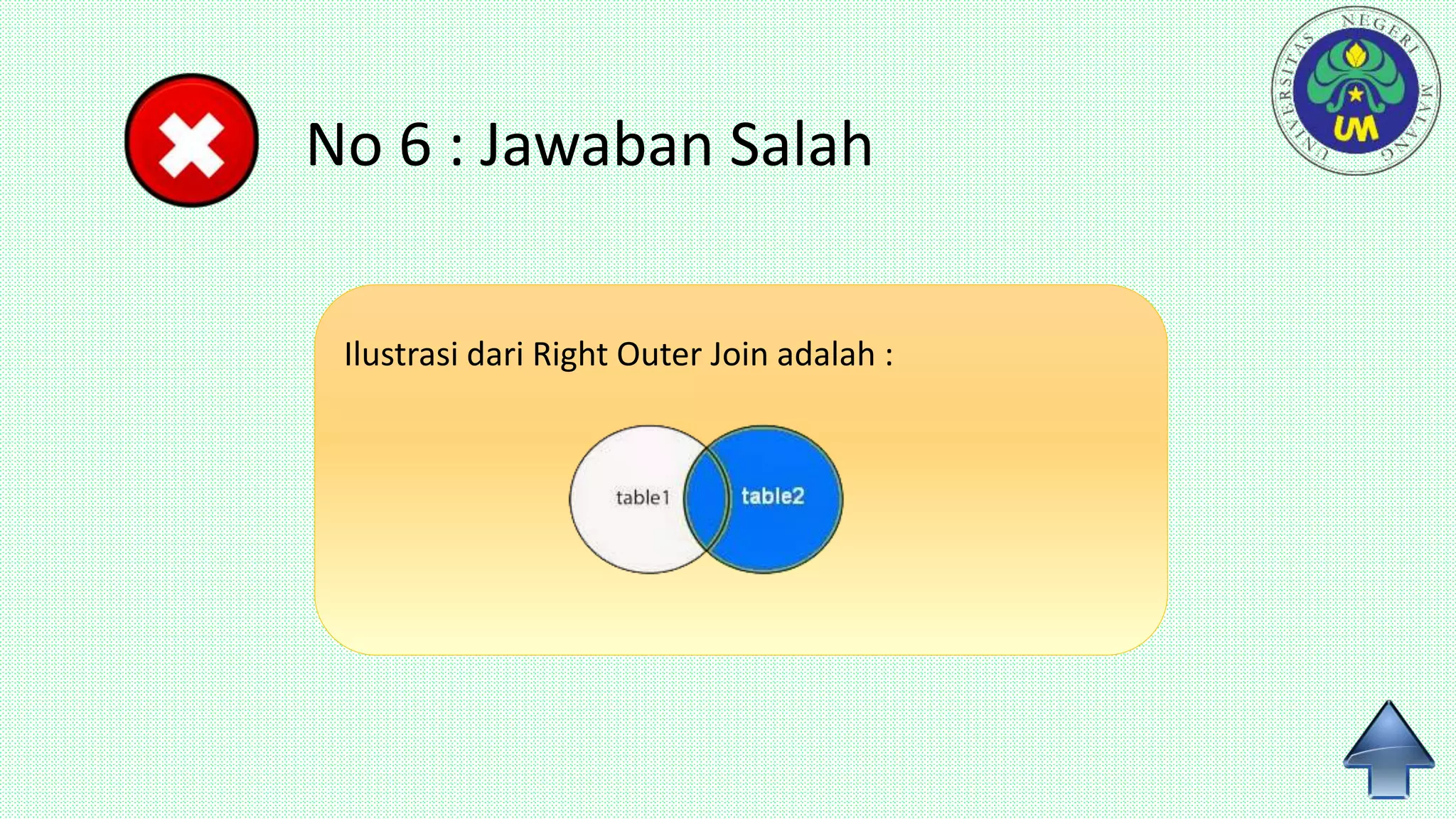

38. No 6 : Jawaban Salah
Ilustrasi dari Right Outer Join adalah :

39. No 6 : Jawaban Benar

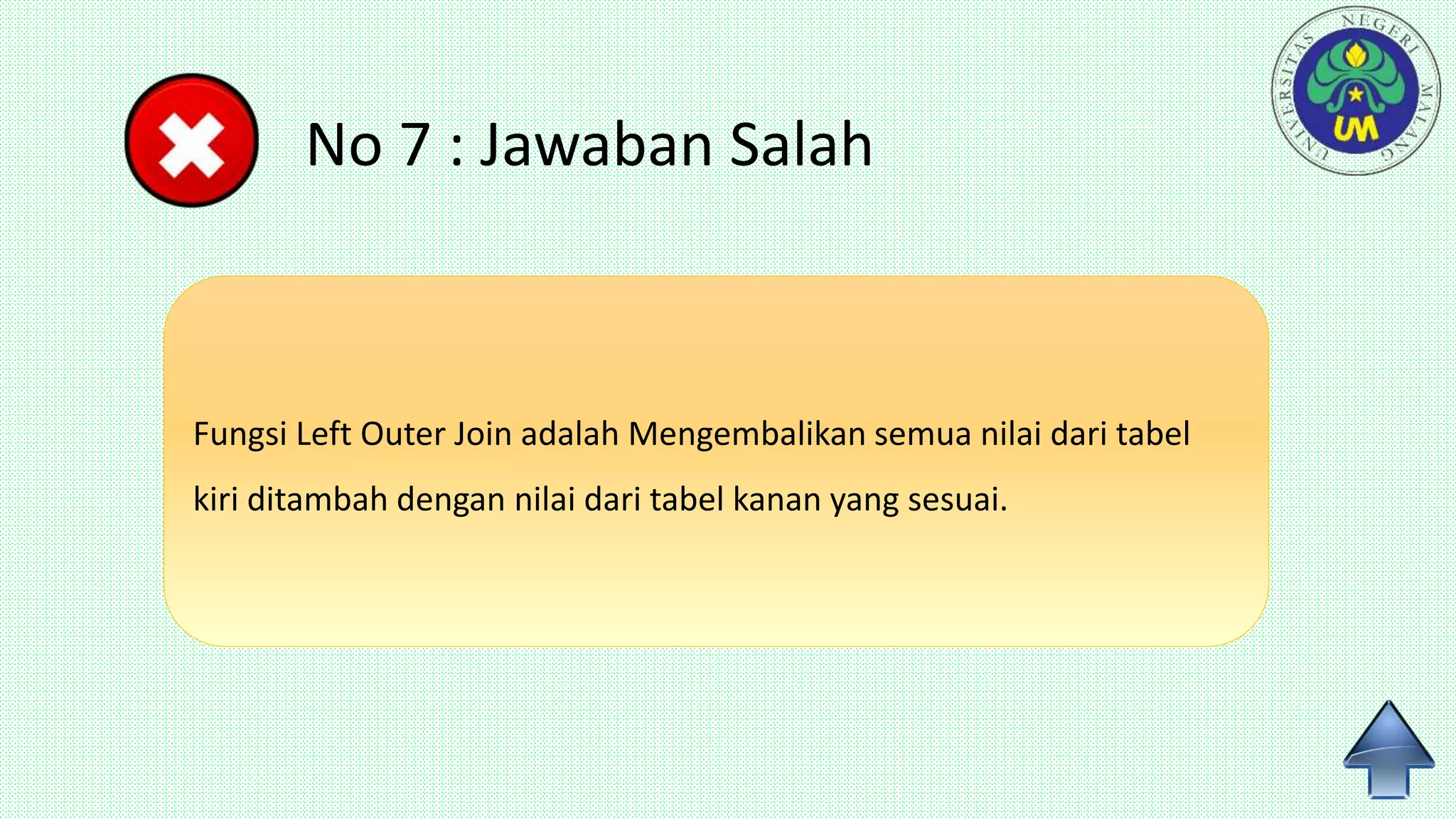

40. No 7 : Jawaban Salah
Fungsi Left Outer Join adalah Mengembalikan semua nilai dari tabel
kiri ditambah dengan nilai dari tabel kanan yang sesuai.

41. No 7 : Jawaban Benar

42. No 8 : Jawaban Salah
Cross Join adalah Penggabungan yang meliputi lebih dari satu
tabel tanpa syarat apapun.

43. No 8 : Jawaban Benar

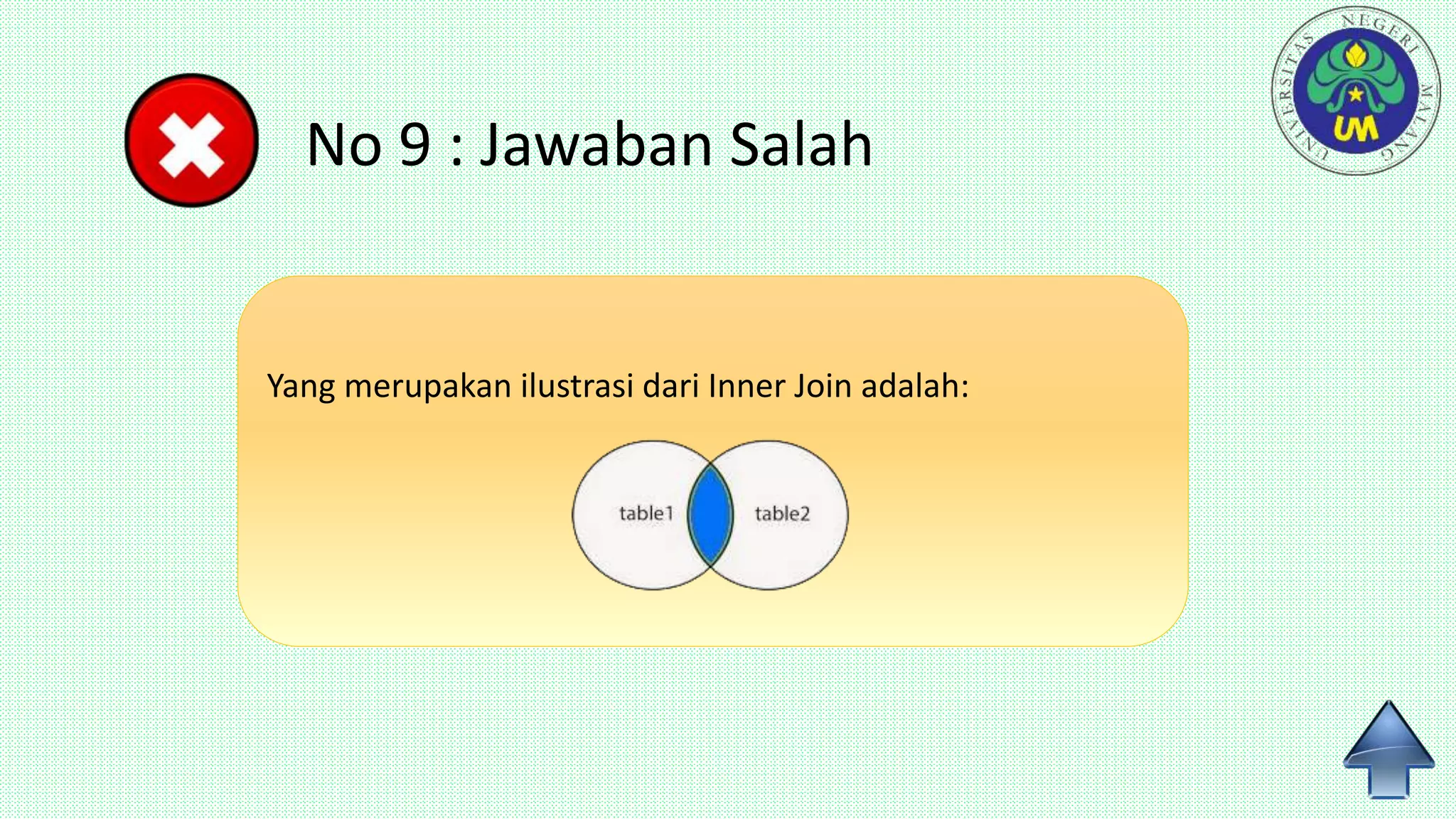

44. No 9 : Jawaban Salah
Yang merupakan ilustrasi dari Inner Join adalah:

45. No 9 : Jawaban Benar

46. No 10 : Jawaban Salah
Full Outer Join Merupakan Kombinasi dari Left Outer Join
dan Right Outer Join

47. No 10 : Jawaban Benar

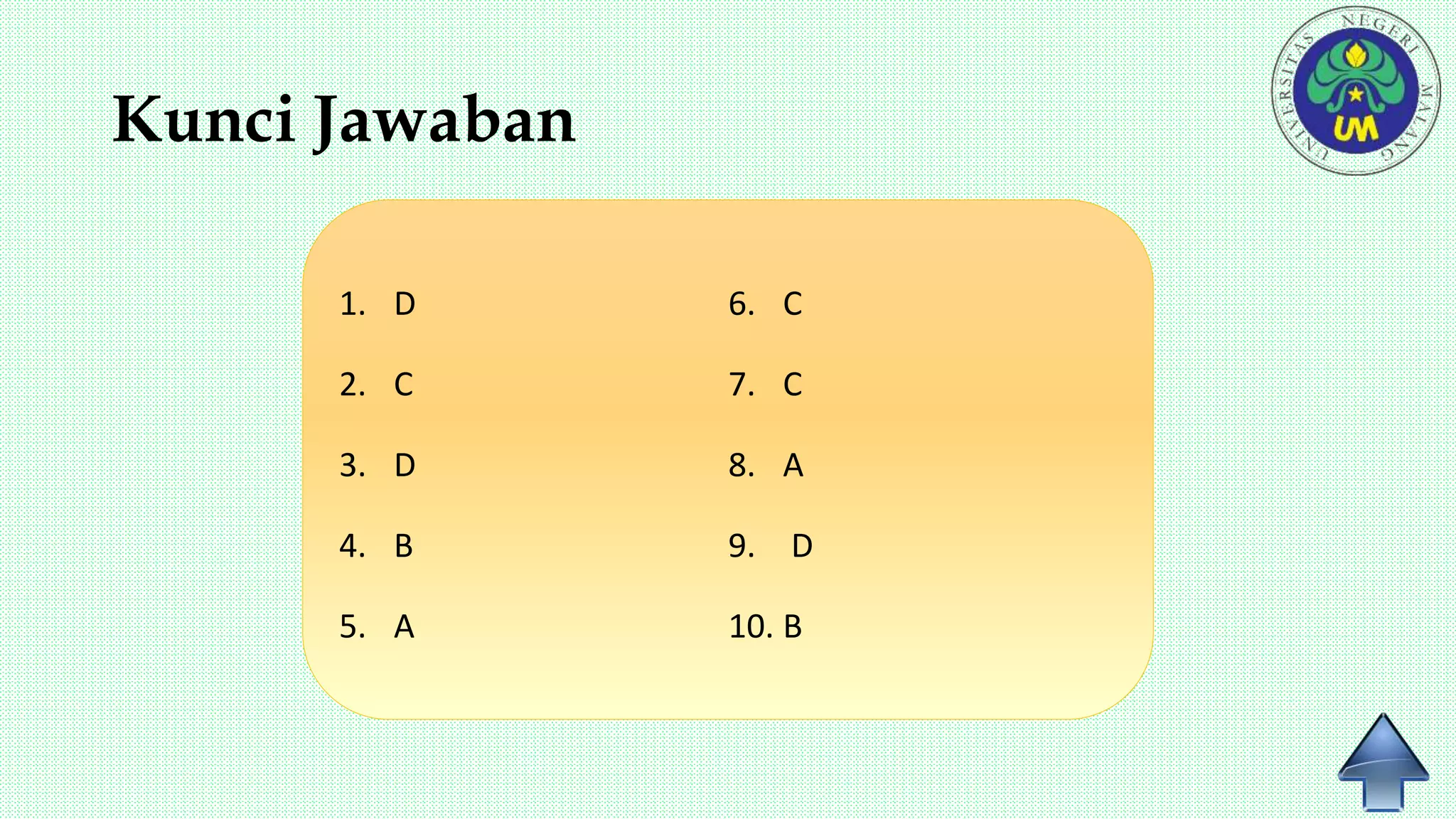

48. Kunci Jawaban
1. D
2. C
3. D
4. B
5. A
6. C
7. C
8. A
9. D
10. B
