リバースエンジニアリングを利用したテストスクリプトの自動生成技術
- 1. Copyright©2019 NTT corp.All Rights Reserved. リバースエンジニアリングを利⽤した テストスクリプトの⾃動⽣成技術 「Regumo」の紹介 ⽇本電信電話株式会社 ソフトウェアイノベーションセンタ 吉村 優, 安達 悠, 切貫 弘之, 倉林 利⾏, 丹野 治⾨

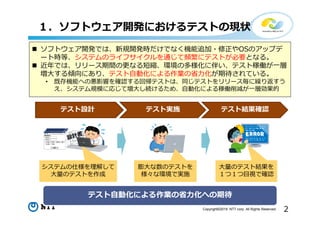

- 2. 2Copyright©2019 NTT corp.All Rights Reserved. １．ソフトウェア開発におけるテストの現状 テスト⾃動化による作業の省⼒化への期待 ソフトウェア開発では、新規開発時だけでなく機能追加・修正やOSのアップデ ート時等、システムのライフサイクルを通じて頻繁にテストが必要となる。 近年では、リリース期間の更なる短縮、環境の多様化に伴い、テスト稼働が⼀層 増⼤する傾向にあり、テスト⾃動化による作業の省⼒化が期待されている。 • 既存機能への悪影響を確認する回帰テストは、同じテストをリリース毎に繰り返すう え、システム規模に応じて増⼤し続けるため、⾃動化による稼働削減が⼀層効果的 膨⼤な数のテストを 様々な環境で実施 ⼤量のテスト結果を １つ１つ⽬視で確認 システムの仕様を理解して ⼤量のテストを作成 テスト設計 テスト実施 テスト結果確認

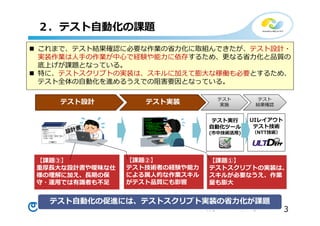

- 3. 3Copyright©2019 NTT corp.All Rights Reserved. テスト設計 テスト実装 ２．テスト⾃動化の課題 テスト 結果確認 テスト 実施 テスト実⾏ ⾃動化ツール (市中技術活⽤) UIレイアウト テスト技術 （NTT技術） 【課題①】 テストスクリプトの実装は、 スキルが必要なうえ、作業 量も膨⼤ 【課題②】 テスト技術者の経験や能⼒ による属⼈的な作業スキル がテスト品質にも影響 テスト⾃動化の促進には、テストスクリプト実装の省⼒化が課題 これまで、テスト結果確認に必要な作業の省⼒化に取組んできたが、テスト設計・ 実装作業は⼈⼿の作業が中⼼で経験や能⼒に依存するため、更なる省⼒化と品質の 底上げが課題となっている。 特に、テストスクリプトの実装は、スキルに加えて膨⼤な稼働も必要とするため、 テスト全体の⾃動化を進めるうえでの阻害要因となっている。 【課題③】 重厚⻑⼤な設計書や曖昧な仕 様の理解に加え、⻑期の保 守・運⽤では有識者も不⾜

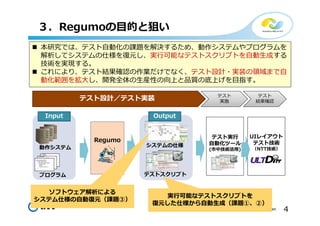

- 4. 4Copyright©2019 NTT corp.All Rights Reserved. ３．Regumoの⽬的と狙い 本研究では、テスト⾃動化の課題を解決するため、動作システムやプログラムを 解析してシステムの仕様を復元し、実⾏可能なテストスクリプトを⾃動⽣成する 技術を実現する。 これにより、テスト結果確認の作業だけでなく、テスト設計・実装の領域まで⾃ 動化範囲を拡⼤し、開発全体の⽣産性の向上と品質の底上げを⽬指す。 Regumo 動作システム <HTML> <HEAD> #CONFIG Param1=あいうえお public class Hello{ public static void main(String[] args){ System.out. println ("Hello, world."); } } プログラム システムの仕様 テストスクリプト Input テスト設計／テスト実装 テスト 結果確認 テスト 実施 テスト実⾏ ⾃動化ツール (市中技術活⽤) UIレイアウト テスト技術 （NTT技術） 実⾏可能なテストスクリプトを 復元した仕様から⾃動⽣成（課題①、②） Output ソフトウェア解析による システム仕様の⾃動復元（課題③）

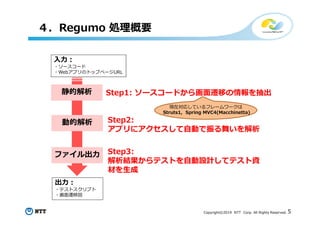

- 5. Copyright©2019 NTT Corp.All Rights Reserved. 5 現在対応しているフレームワークは Struts1, Spring MVC4(Macchinetta) ファイル出⼒ 動的解析 静的解析 ⼊⼒： ・ソースコード ・WebアプリのトップページURL Step2: アプリにアクセスして⾃動で振る舞いを解析 Step1: ソースコードから画⾯遷移の情報を抽出 Step3: 解析結果からテストを⾃動設計してテスト資 材を⽣成 出⼒： ・テストスクリプト ・画⾯遷移図 ４．Regumo 処理概要

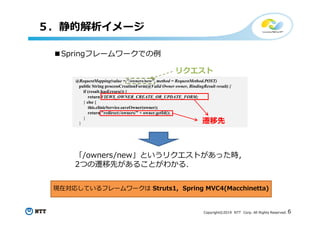

- 6. Copyright©2019 NTT Corp.All Rights Reserved. 6 @RequestMapping(value = "/owners/new", method = RequestMethod.POST) public String processCreationForm(@Valid Owner owner, BindingResult result) { if (result.hasErrors()) { return VIEWS_OWNER_CREATE_OR_UPDATE_FORM; } else { this.clinicService.saveOwner(owner); return "redirect:/owners/" + owner.getId(); } } リクエスト 遷移先 「/owners/new」というリクエストがあった時， 2つの遷移先があることがわかる． ■Springフレームワークでの例 現在対応しているフレームワークは Struts1, Spring MVC4(Macchinetta) ５．静的解析イメージ

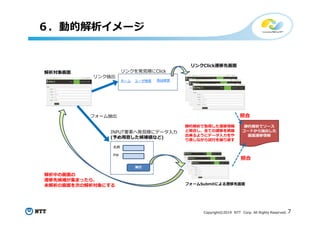

- 7. Copyright©2019 NTT Corp.All Rights Reserved. 7 名前 PW 実⾏ ホーム ユーザ検索 商品検索 解析対象画⾯ リンクClick遷移先画⾯ フォームSubmitによる遷移先画⾯ リンクを発⾒順にClick リンク抽出 INPUT要素へ発⾒順にデータ⼊⼒ (予め⽤意した候補値など) フォーム抽出 照合 照合 静的解析でソース コードから抽出した 画⾯遷移情報 静的解析で取得した遷移情報 と照合し、全ての遷移を網羅 出来るようにデータ⼊⼒をや り直しながら試⾏を繰り返す 解析中の画⾯の 遷移先候補が集まったら、 未解析の画⾯を次の解析対象にする ６．動的解析イメージ
- 8. 8Copyright©2019 NTT Corp.All Rights Reserved. システムの仕様情報（画⾯遷移図） ７．出⼒イメージ テストスクリプト 全てのテストスクリプトを実⾏することで、 画⾯遷移図を網羅するテストが実⾏できる URLを開く firstNameに「John」を⼊⼒ lastNameに「Doe」を⼊⼒ addressに「0, hogehoge」を⼊⼒ cityに「Foo」を⼊⼒ ：
