Java女子部 RaspberryPiを使ってみる　第２回

1. ラズパイに カメラを付けて ペットの監視を する！
Java女子部
Raspberry Pi 第２回

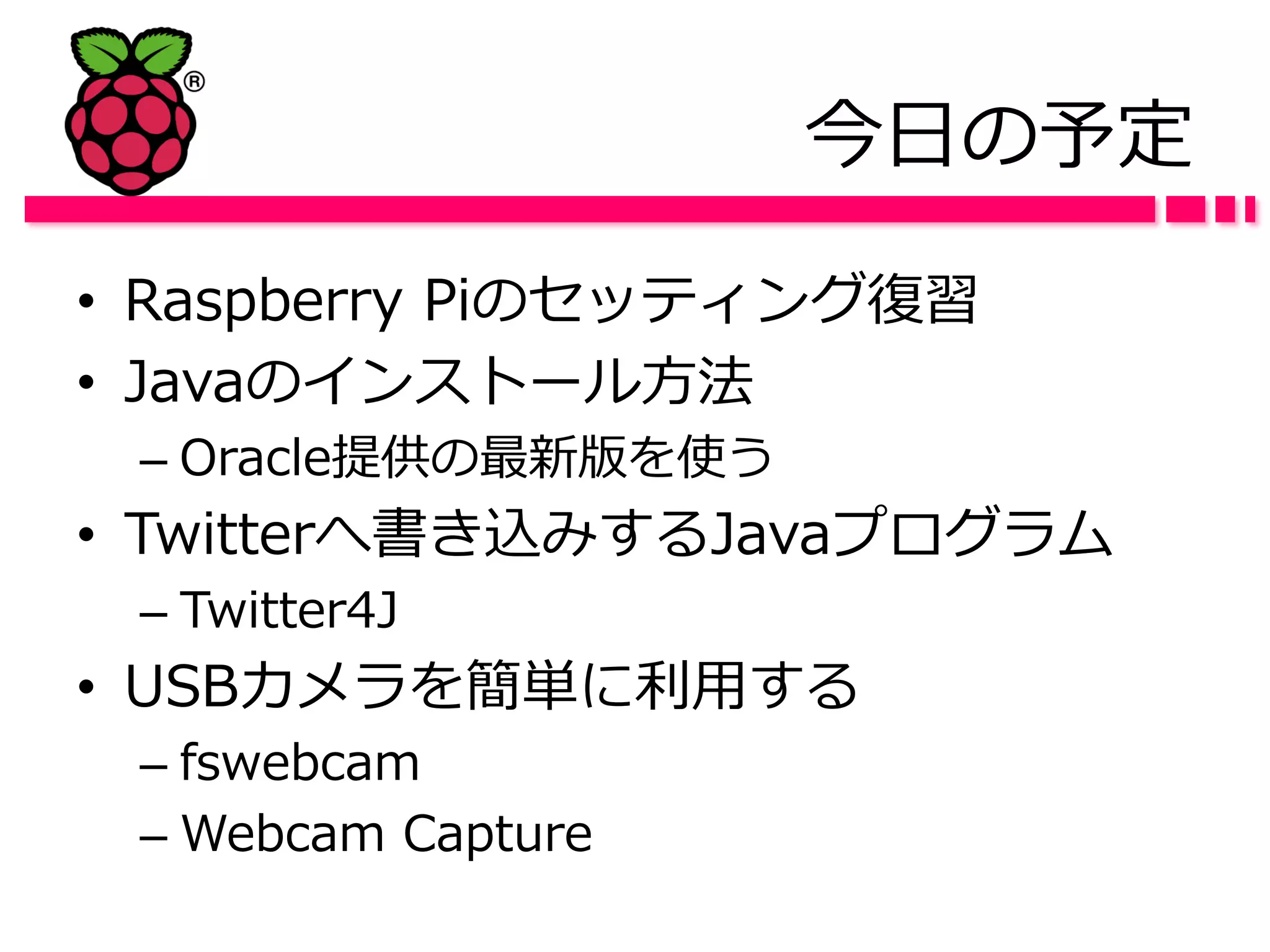

2. 今日の予定
•Raspberry Piのセッティング復習
•Javaのインストール方法
–Oracle提供の最新版を使う
•Twitterへ書き込みするJavaプログラム
–Twitter4J
•USBカメラを簡単に利用する
–fswebcam
–Webcam Capture

3. 自己紹介
敷矢 和子 (しきやかずこ) Japanese Raspberry Pi User Group Java女子部
得意のシステムは、画面遷移が多いもの
苦手なシステムは、資料がすべて英語のもの
趣味
・女子の好きそうなオカルト系
・最近は、オープンソースハードウェア♪
@shikiyak

4. RASPBERRY PIとは？
【復習１】それ何？

5. Raspberry Piとは？
•low cost, credit-card sized computer
•The idea behind a tiny and affordable computer for kids
»http://www.raspberrypi.org/
•intention of stimulating the teaching of basic computer science in schools
»http://www.adafruit.com/

6. Raspberry Piとは？
•CPUは、IntelではなくてARMアーキテクチャ
–ARMは、携帯電話などの環境に使われている
–ARM11は、iPhone3Gも使っていた
–排熱や消費電力が少ない
•OSは、Linux
–いくつかの種類がある
•プログラム言語は、多数利用可能
–Javaは、JDK for ARMとしてOracle版がある

7. セットアップ
【復習２】Raspberry Piのセッティング

8. 用意する機材
•Raspberry Pi
–今回は、Model B。ほかのモデルでもよい。
•SDカード
–Class10の8GB以上をお勧め。
–PCにSDカードリーダーが付いてない場合は、別途用意。
•無線LAN用ドングル
–ドライバ用CDが付いてないものなら大丈夫…？
•PC
–周辺機器の代用にする。
•FT232RL搭載小型USB-シリアルアダプタ
–RPiとPCを接続するため。
–モノによっては初期不良があるので注意！

9. 私が買っているところは…
•Raspberry Pi
–日本の正規代理店の『RSコンポーネンツ』
–イギリスやアメリカの正規代理店
•無線LANドングル
–そのへんの量販店
–ドライバ用CDが付いてないものなら大丈夫？
•FT232RL搭載小型USB-シリアルアダプタ
–東京：秋葉原、大阪：日本橋、名古屋：大須…
–通販：千石電商/秋月電子/スイッチサイエンス…

10. なぜ、シリアルアダプタ？
•起動時、まだネットワークに繋がってい ない状態のRPiとPCを接続するため
–ネットワークに繋がった時点で、SSHでネッ トワーク接続に替える。
•シリアルアダプタだと、RPiシャットダウ ンしてもTeratermは終了しない
–↑私の場合、これが大きい理由
–でも、シリアルだとファイル転送が×

11. シリアルアダプタの配線
TX0 --- RXD
RXI --- TXD
FT232RL

12. 準備するソフトウェア
•Raspberry PiのOS以外に、以下のような ソフトウェアを用意しておく必要あり。
–SDカードフォーマット用
–imgファイル書き込み用
–com port / SSH 接続用ターミナル
–FT232RLドライバ
•Windowsの人は全部必要だけど、 Macの人は必要ないものもある

13. OSセットアップ手順
•Raspberry Pi財団のサイトから、 OSイメージをダウンロード
–NOOBSは、インストールにHDMIモニタ必須。
–今回の説明ではRaspbian限定。
•WinとMacで、コマンドやソフトウェアが 違うので、別途詳細資料を参考に！
•SDカードにimgファイルを書き込むとき には、専用のコマンド/アプリを使う！！
–前回、ここで失敗している人、多数。

14. Java for ARMのインストール
Javaインストール方法

15. RPiでJDKを使う
•Oracle JDKとOpen JDKのどちらか
–2013/9に、Oracle JDKが正式対応。
–Oracle JDKはapt-getでもインストール可能。
•インストール手順（最新のOracle JDK）
–Java for ARMのダウンロード＆解凍
•wgetではダウンロードできませんでした！
–alternativesで、最新環境に切り替え
•プレインストールされているものは消さなくていい
–別途詳細資料を参考に！

16. やってみましょう！

17. Twitter4Jの使い方
Twitterへ書き込みするJavaプログラム

18. Twitter4Jとは？
•Twitter4J は Twitter API の Java ラッパ です。
•Twitter4J を使うと JSON や HTTP に詳 しくなくても容易に Twitter とインタラ クトするアプリケーションを書くことが 出来ます。
•100% Pure Java - works on any Java Platform version 5 or later

19. Twitter4Jを使ってみる
•準備
–Twitter IDと、Developer登録
–Twitter4Jのダウンロード＆解凍
•プロパティの設定
–Twitter Developer登録の情報を記述
•ソースコード
–とても書きやすい！ （今回のサンプルは２行！！！）

20. やってみましょう！

21. fswebcam/ WebCam Captureの使い方
USBカメラを簡単に利用する

22. カメラについて
•選択肢は２つ（純正/USBカメラ）
•純正カメラモジュール
–ケーブルの長さが決まっている
•USBカメラ
–ケーブルが伸ばせる
–安いものもある
–外しやすい
–ドライバが対応してるか不安…
•難易度は同じくらい
•今回は、Webカメラを使います

23. USBカメラ制御について
•USBカメラが認識されたか？
–/dev以下を確認（video0があるはず）
•制御コマンドやライブラリは、Linux用
–検索すれば、いくつか見つかる
–インストールが必要
–Javaプログラム用APIもある！
•USBカメラを差すのは電源on前がお勧め
–電圧が不安定なら、セルフパワータイプの USBハブを使ったほうがいい

24. fswebcamとは？
•fswebcam is a neat and simple webcam app.
•資料多い（ググってなんとかなる）
•コマンドなので、 比較的簡単に使うことができる
–apt-getでインストールできる
–USBカメラの動作確認には向いていると思う
•Javaのライブラリではない
–Javaプログラム内から呼び出すには、 ProcessBuilderを使う
•他のコマンドとしてはmotionなどがある

25. Webcam Captureとは？
•Generic Webcam Java Utility
–The goal of this project is to provide really simple webcam API allowing you to use your build-in, external (USB-connected) webcams or IP / network cameras directly from Java code.
•Java APIなので、制御文が書きやすい
•資料少ない（英語がんばれ！）
•Raspbian用は、まだ問題が残っている （Arch Linuxなら大丈夫なようです）

26. カメラ制御を使ってみる
•ソースコードは、詳細資料参照
–サンプルは１回出力してプログラム終了
•SDカードに書くと、SDカードの消耗する
–物理メモリに出力ディレクトリを作る
–物理メモリは、電源offでデータが消える

27. やってみましょう！

28. 次のステップへ
あなたの自由な発想で

29. あなたなら、どう使う？
•監視の変更
–一定時間ごと撮影
–動きがあったとき撮影
•出力先の変更
•他の測定値と併せて
–温度監視
–明るさ監視
•結果から次の操作を自動的に起動する

30. やってみましょう！

31. いろいろ やってみよう♪
ありがとうございました
