Raspberry Jam #1 20121229

1. Raspberry Pi で遊ぼう
あおしま ひでき
Japanese Raspberry PI UG Jam 2012.12.29

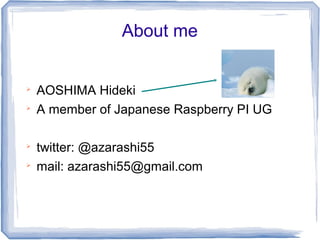

2. About me

AOSHIMA Hideki

A member of Japanese Raspberry PI UG

twitter: @azarashi55

mail: azarashi55@gmail.com

3. Raspberry Pi ＝ ARM 系 PC ＋ α

もちろん Linux を始めいろんな OS が動きます

Raspbian”wheezy”

Arch Linux ARM

RISC OS

FreeBSD

etc.

でもそれだけじゃないんです

GPIO ヘッダーがついてます

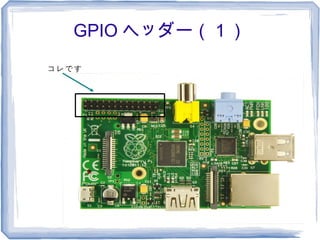

4. GPIO ヘッダー（１）
コレです

5. GPIO ヘッダー（２）

GPIO ＝ General Purpose Input/Output （汎用入出力）

Raspberry Pi の場合 13×2 の 26pin

ただし Raspberry Pi の Rev. により GPIO のアサイ
ンに違いあり

例えば I2C のチャンネルが変わったりとかとか

何に使うか

UART,I2C,SPI,PWM(Pulse Width Modulation) など
* http://elinux.org/RPi_Low-level_peripherals

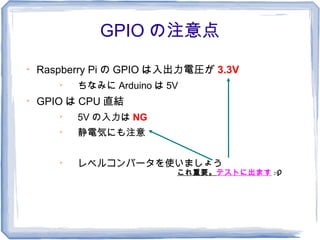

6. GPIO の注意点

Raspberry Pi の GPIO は入出力電圧が 3.3V

ちなみに Arduino は 5V

GPIO は CPU 直結

5V の入力は NG

静電気にも注意

レベルコンバータを使いましょう
これ重要。テストに出ます :-P

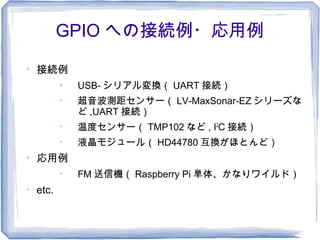

7. GPIO への接続例・応用例

接続例

USB- シリアル変換（ UART 接続）

超音波測距センサー（ LV-MaxSonar-EZ シリーズな
ど ,UART 接続）

温度センサー（ TMP102 など , I2C 接続）

液晶モジュール（ HD44780 互換がほとんど）

応用例

FM 送信機（ Raspberry Pi 単体、かなりワイルド）

etc.

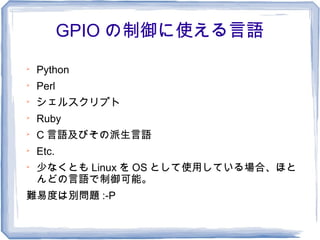

8. GPIO の制御に使える言語

Python

Perl

シェルスクリプト

Ruby

C 言語及びその派生言語

Etc.

少なくとも Linux を OS として使用している場合、ほと
んどの言語で制御可能。
難易度は別問題 :-P

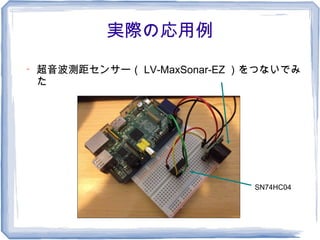

9. 実際の応用例

超音波測距センサー（ LV-MaxSonar-EZ ）をつないでみ
た
SN74HC04

10. LV-MaxSonar-EZ

超音波で距離を測るセンサー

出力方法が多い

アナログ電圧

シリアル出力

パルス出力

今回はシリアル出力（楽だからねー）

ただし、 74HC04 のようなロジック IC が必要

シリアル出力が正論理という変態設計 :-P

11. 回路図

回路図はこんな感じ
スイマセン、実物を見て下さい。
このくらいのモノだと、回路図は手書きか、
いきなりブレッドボードに作ってしまうので
というか、時間なかったし・・・ orz

12. コーディング

Raspberry Pi なので、せっかくなら Python

擬似コード
# シリアルポートのパラメータ設定
# シリアルポートを open
# センサーからの文字列を受け取る（ R034 ）
# 文字列処理したあと、インチ→ cm 換算
# 結果を表示

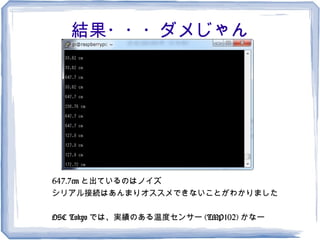

13. 結果・・・ダメじゃん
647.7cm と出ているのはノイズ
シリアル接続はあんまりオススメできないことがわかりました
OSC Tokyo では、実績のある温度センサー (TMP102) かなー

14. まとめ？
