QGIS 실습 (총 7차시)

1차시 _ QGIS 설치 및 오픈데이터 다운로드
서울연구원 오픈소스 GIS 특강 Ⅱ 1
서울연구원 오픈소스 GIS 특강 Ⅱ
유병혁 / 국립공원관리공단 계장
Charter Member of OSGeo Foundation
OSGeo 한국어지부 대표
GISP® (Certified GIS Professional)
1차시 _ QGIS 설치 및 오픈데이터
다운로드

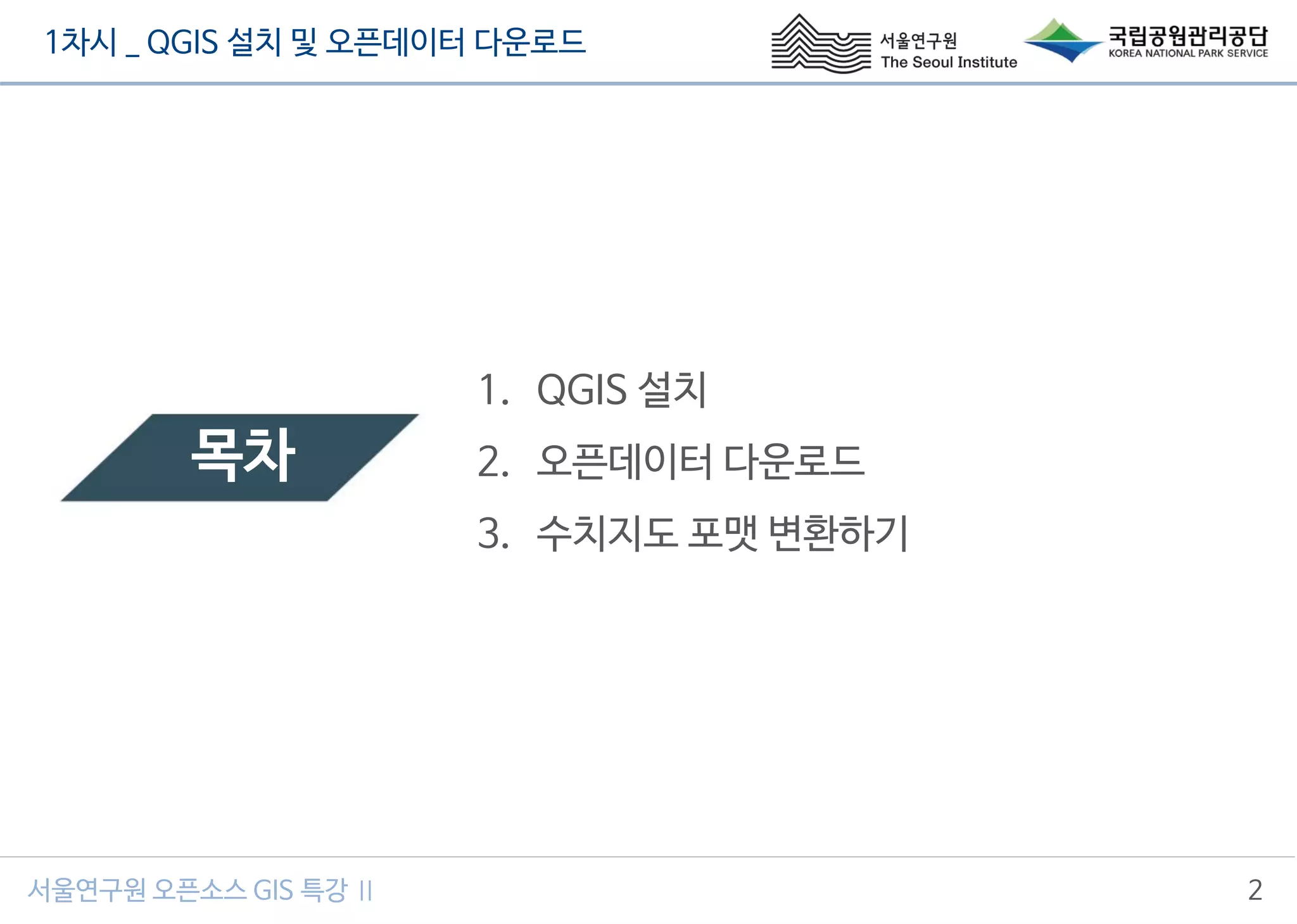

목차
1. QGIS 설치
2. 오픈데이터 다운로드
3. 수치지도 포맷 변환하기

1. QGIS 설치

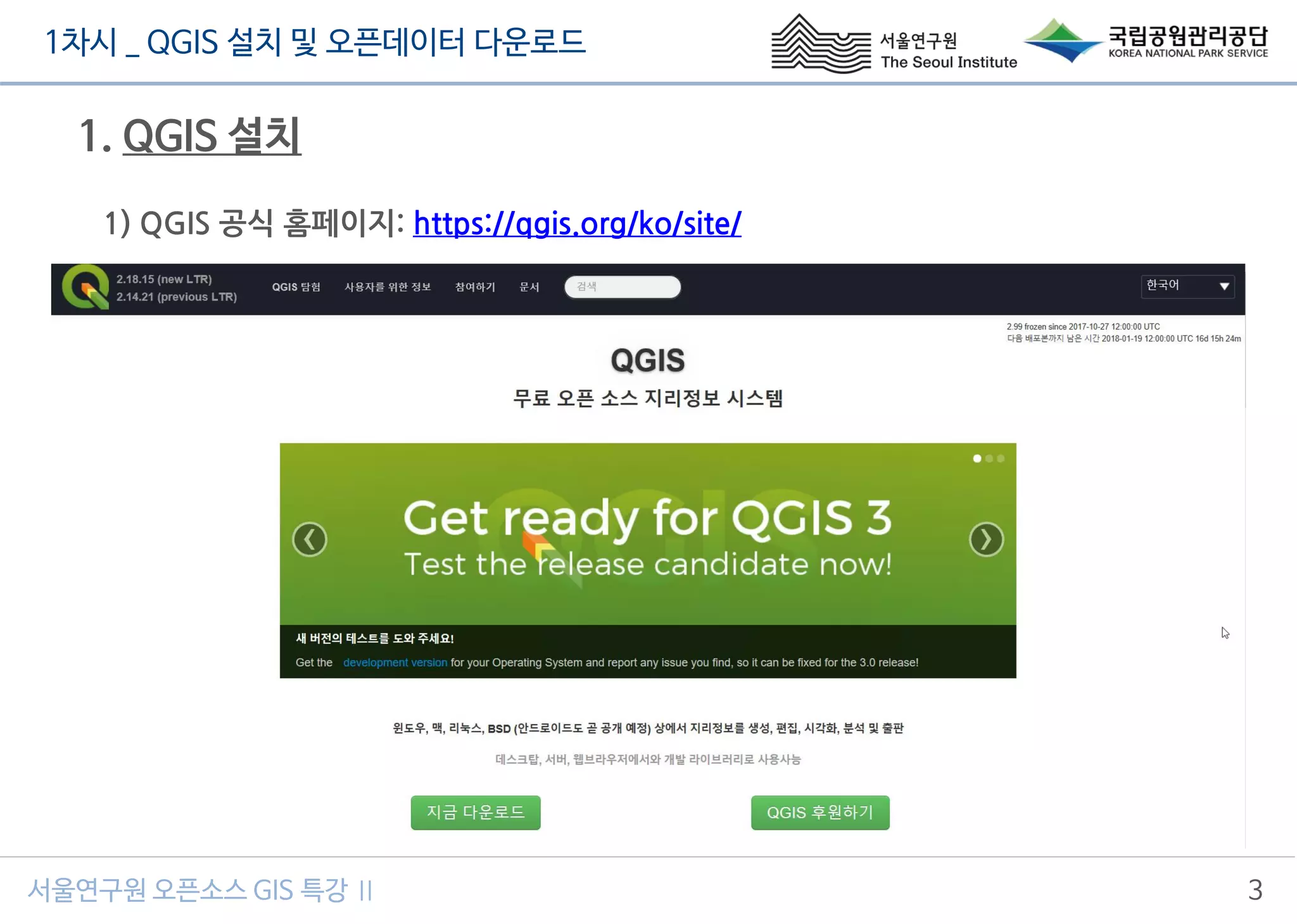

1) QGIS 공식 홈페이지: https://qgis.org/ko/site/

(참고) QGIS 소개
• 공간 데이터 조회, 편집, 분석 기능을 제공하는 대표적인 오픈소스 GIS SW
• 게리 셔먼(Gary Sherman)이라는 한 개발자가 2002년 초부터 개발 착수, 시작
• 2007년부터 OSGeo 인큐베이터 프로젝트로 선정. 2009년 1월 1.0 버전 공개
• (현재) 최신 버전 2.18. -> QGIS 3.0 버전 출시 예정.
사진출처: https://wiki.osgeo.org/images/7/72/Gary_sherman.png

2) QGIS 설치관리자 유형
• Latest release, Long term release repository, 고급사용자용.

4) QGIS 2.14 버전 설치하기

5) QGIS Desktop 2.14 버전 실행 화면

2. 오픈데이터 다운로드
1) 국토정보플랫폼 공식 홈페이지: http://map.ngii.go.kr/

2) 통합검색
• 공식 홈페이지 > 정보 다운로드

2) 통합검색
• 예) ‘마포구청’ 검색

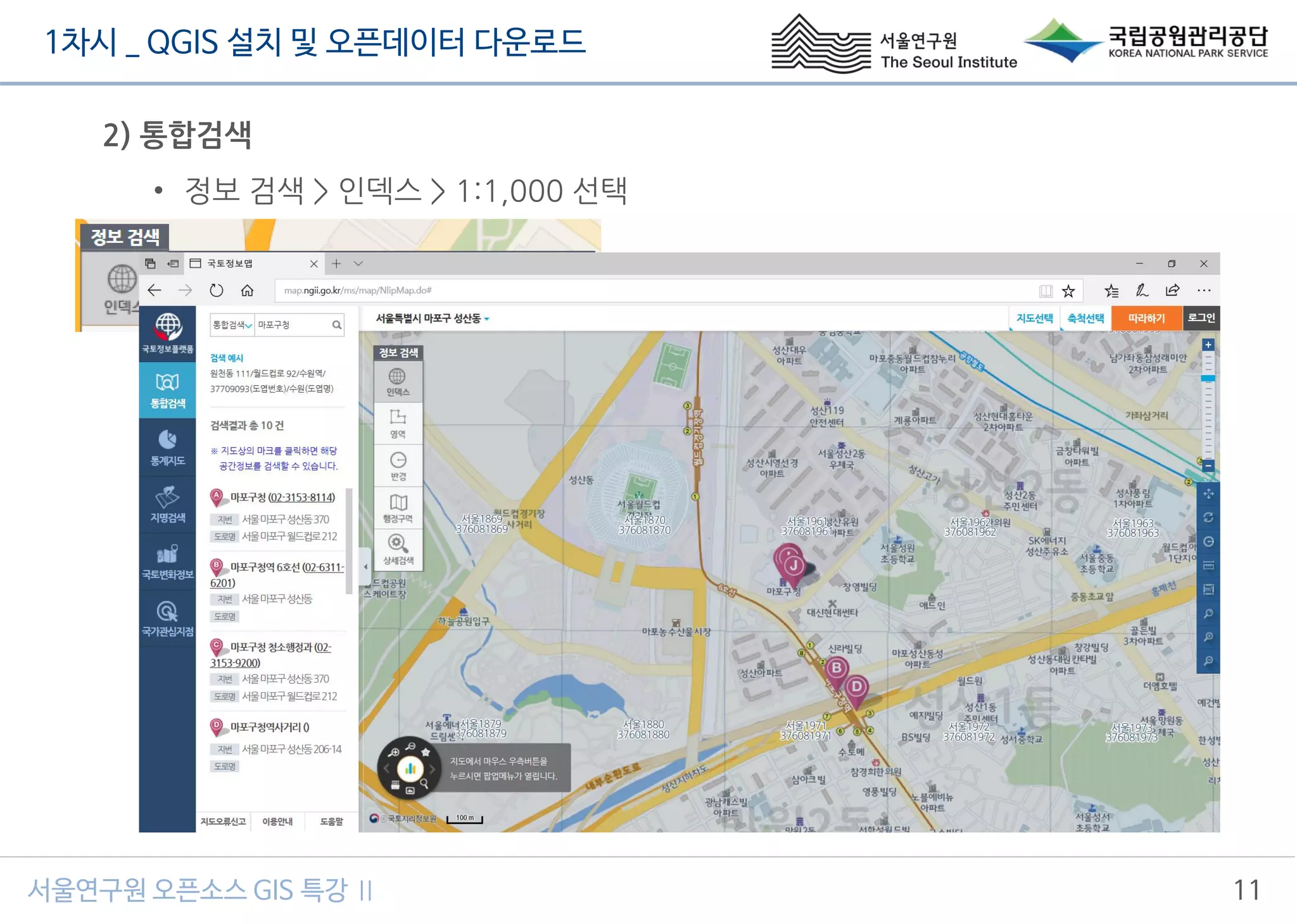

2) 통합검색
• 정보 검색 > 인덱스 > 1:1,000 선택

2) 통합검색
• 도엽 선택

2) 통합검색
• 수치지도 선택

3) 수치지도 종류
• 이미지 출처: [전자도서] 국가지도의 이해와 활용(2016)
– http://www.ngii.go.kr/kor/board/view.do?rbsIdx=31&idx=634

4) 수치지도 2.0 다운로드
• *ngi, *.nda 포맷

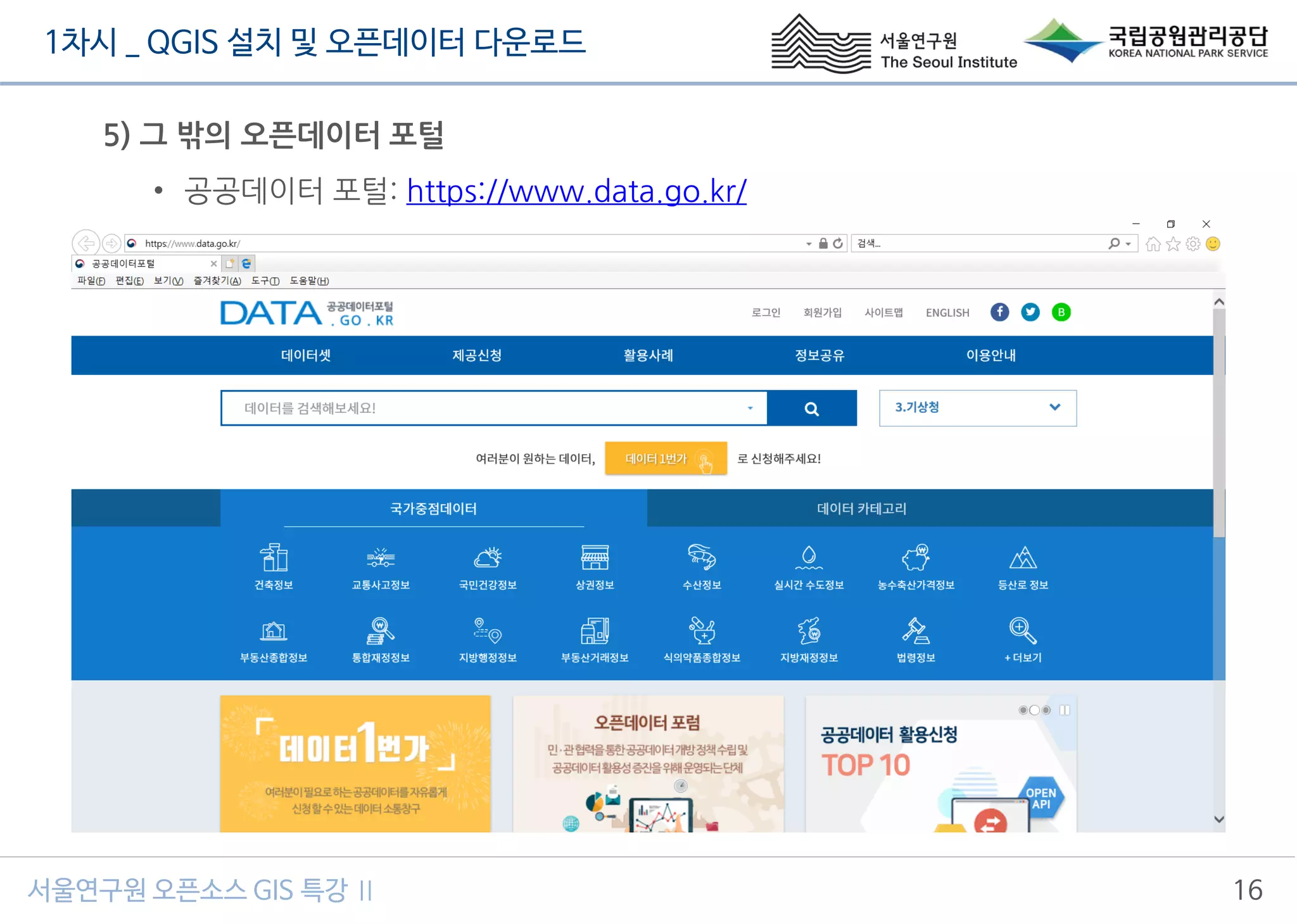

5) 그 밖의 오픈데이터 포털
• 공공데이터 포털: https://www.data.go.kr/

• 환경공간정보서비스: https://egis.me.go.kr/

• 산림공간정보서비스: http://www.forest.go.kr/

• 서울 열린데이터광장: http://data.seoul.go.kr/

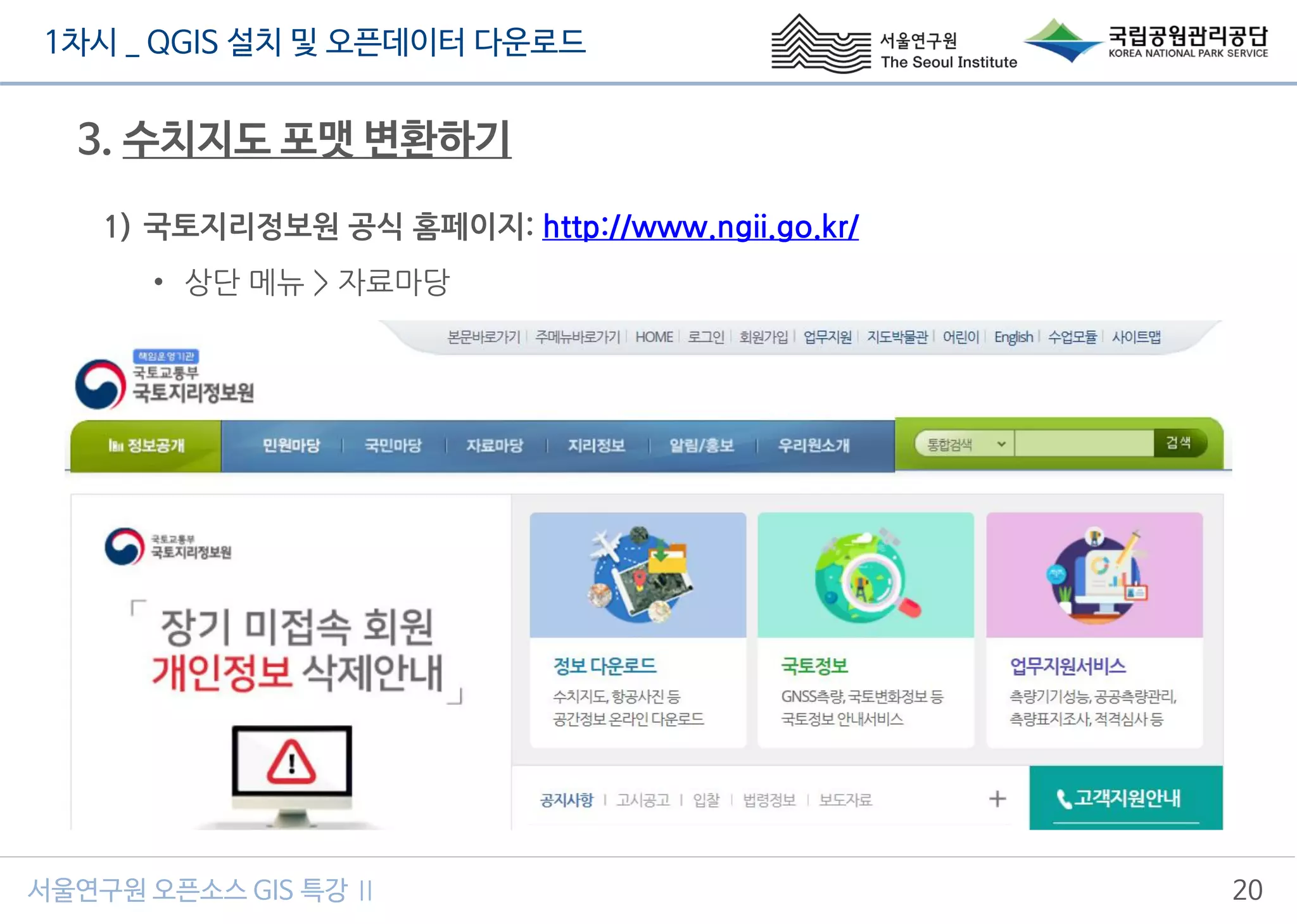

3. 수치지도 포맷 변환하기
1) 국토지리정보원 공식 홈페이지: http://www.ngii.go.kr/
• 상단 메뉴 > 자료마당

2) 수치지도 활용 S/W 업데이트 공개
• 자료마당 > 공개자료실 > 프로그램 > 7번 글

2) 수치지도 활용 S/W 업데이트 공개
• 수치지도활용소프트웨어_Setup_110822.zip 다운로드

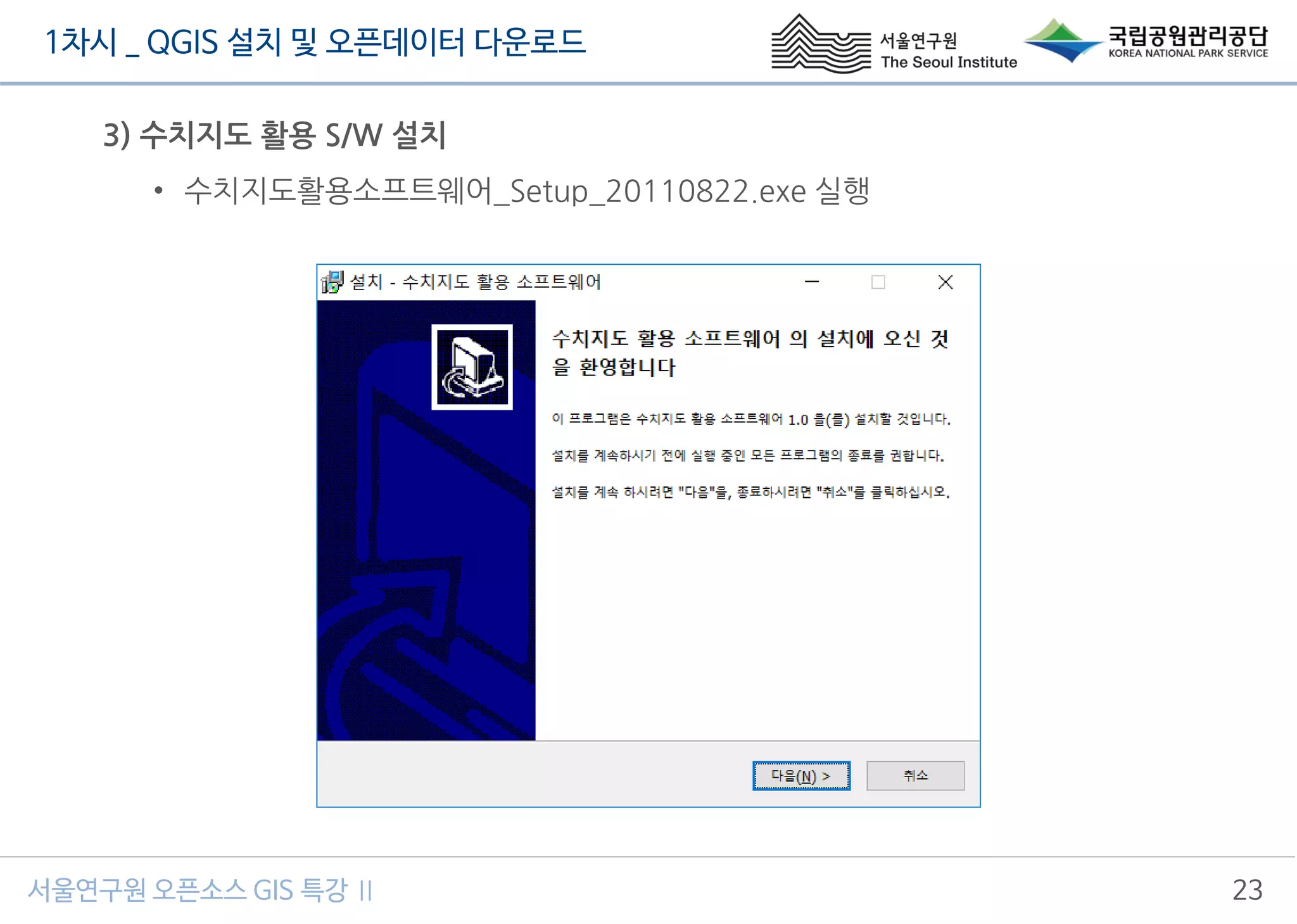

3) 수치지도 활용 S/W 설치
• 수치지도활용소프트웨어_Setup_20110822.exe 실행

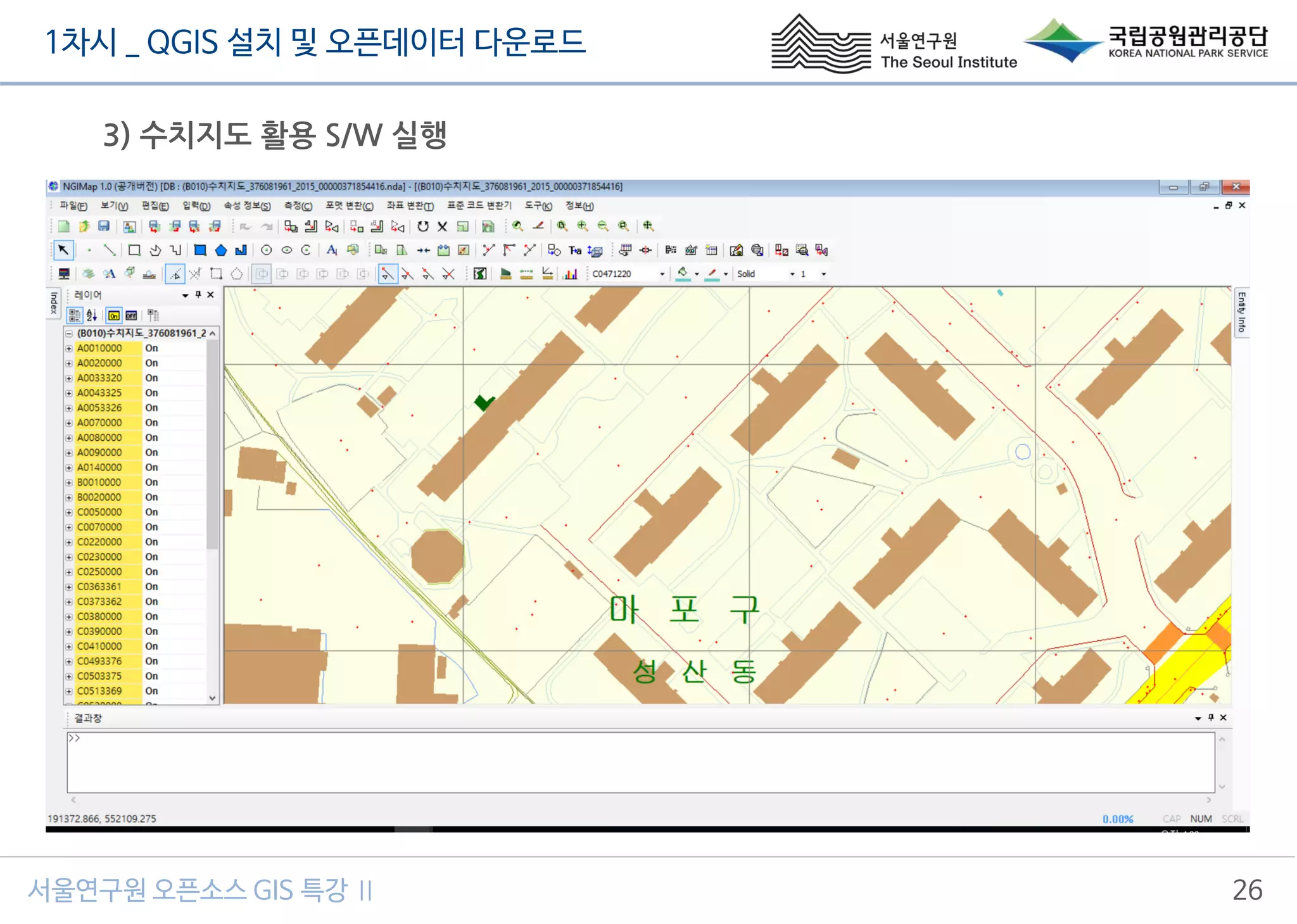

3) 수치지도 활용 S/W 실행
• NGIMap 1.0 (공개버전)

• 파일 > 열기 > 수치지도 2.0 ngi 포맷 선택

4) 수치지도 포맷 변환하기
• 포맷 변환 > 다중 포맷 변환
• 변환 타입 > NGI ▶ SHP(수치지도) > 변경

4) 수치지도 포맷 변환하기
• *.ngi, *.nda 포맷 > *.shp, *.shx, *.dbf 포맷
– shp: 지오메트리 저장
– shx: 지오메트리 인덱스 저장
– dbf: 어트리뷰트 저장
– prj: 좌표계정보 저장
– cpg: 어트리뷰트 코드페이지 저장

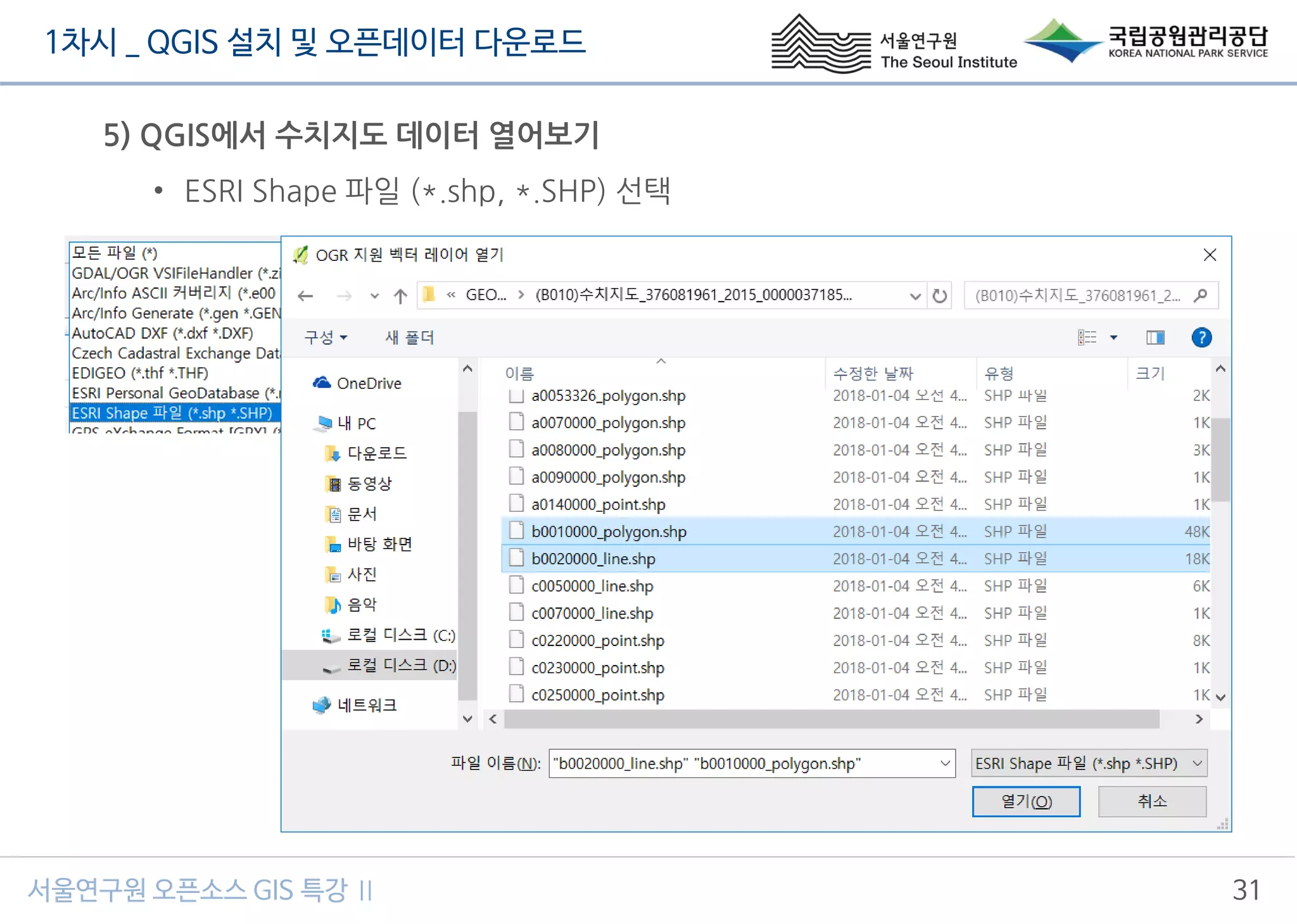

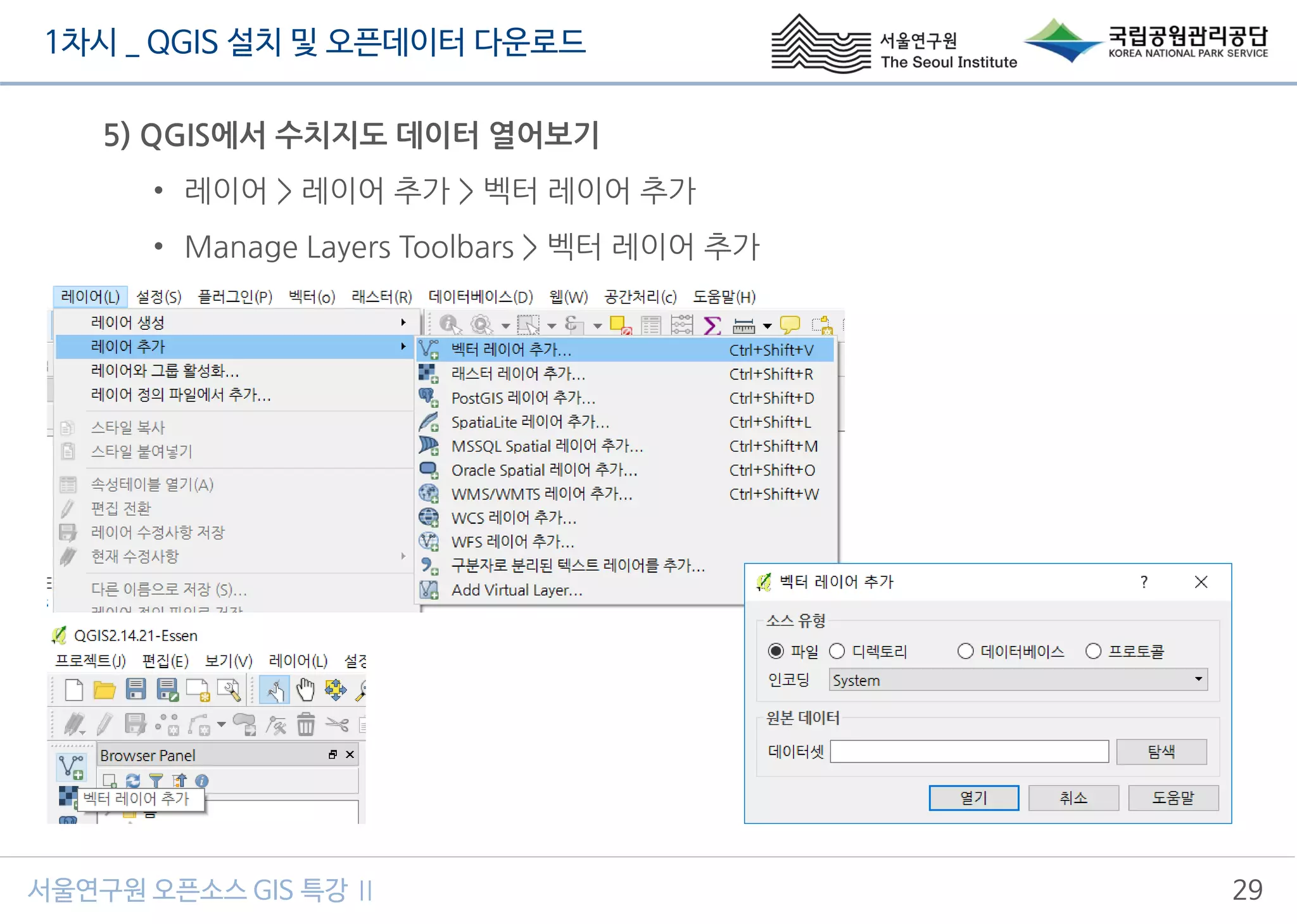

5) QGIS에서 수치지도 데이터 열어보기
• 레이어 > 레이어 추가 > 벡터 레이어 추가
• Manage Layers Toolbars > 벡터 레이어 추가

• OGR 지원 벡터 레이어 열기 창 > ‘모든 파일’ 선택

• ESRI Shape 파일 (*.shp, *.SHP) 선택

• 좌표계 선택 창 > EPSG:5186 선택

• 분류그룹: 건물. 지형지물 이름: B0010000 건물; B0020000 담장

끝.

2차시 _ 투영법 정의 및 지오메트리 계산
1서울연구원 오픈소스 GIS 특강 Ⅱ
2차시 _ 투영법 정의 및 지오메트리
계산

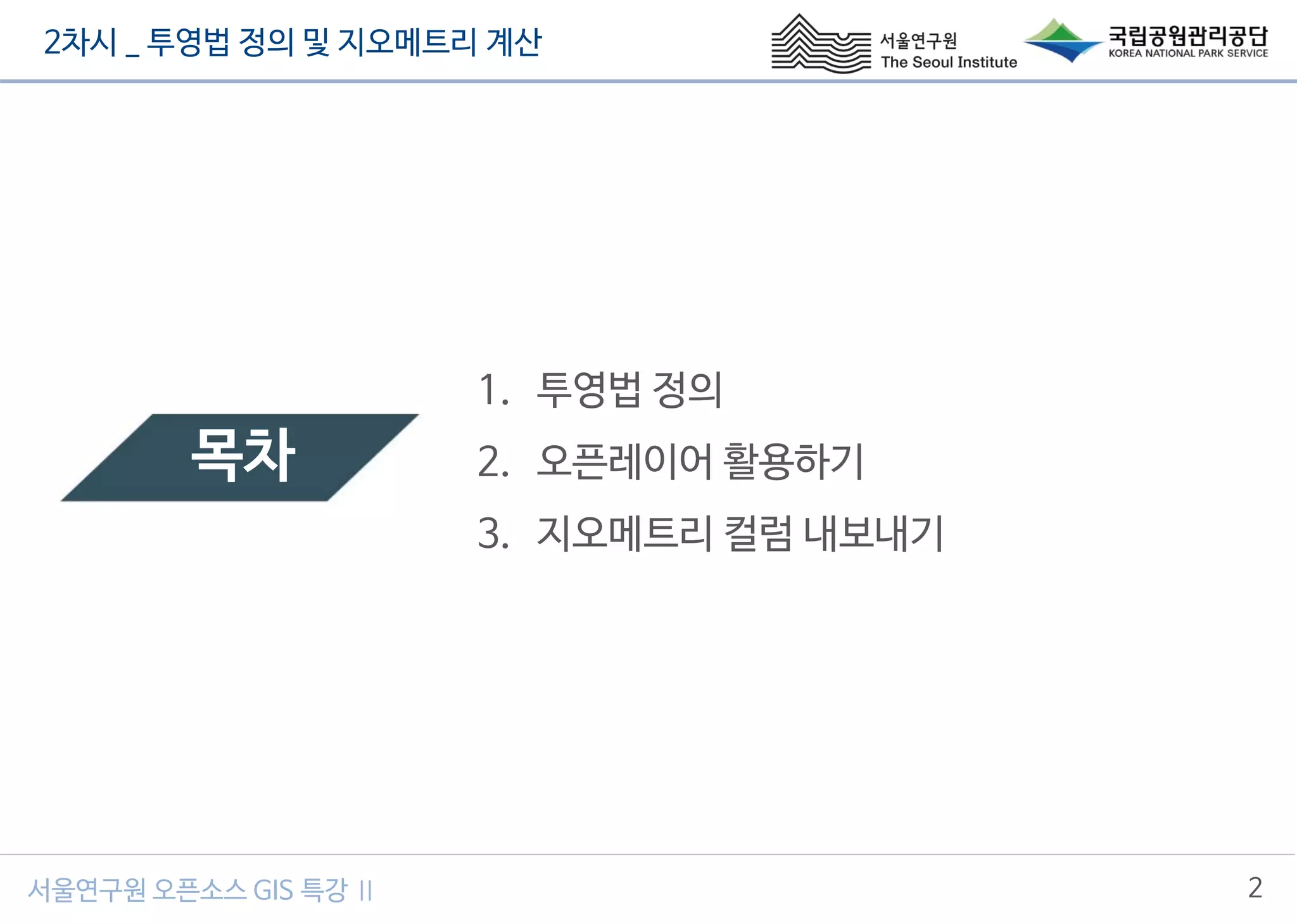

목차
1. 투영법 정의
2. 오픈레이어 활용하기
3. 지오메트리 컬럼 내보내기

1. 투영법 정의
1) 레이어 좌표계

2) 프로젝트 좌표계
• 프로젝트 > 프로젝트 속성 > 좌표계

3) ‘실시간’ 좌표계 변환 활성화
• 레이어 좌표계 EPSG:5186 정의. 프로젝트 좌표계 EPSG:4326 변경.

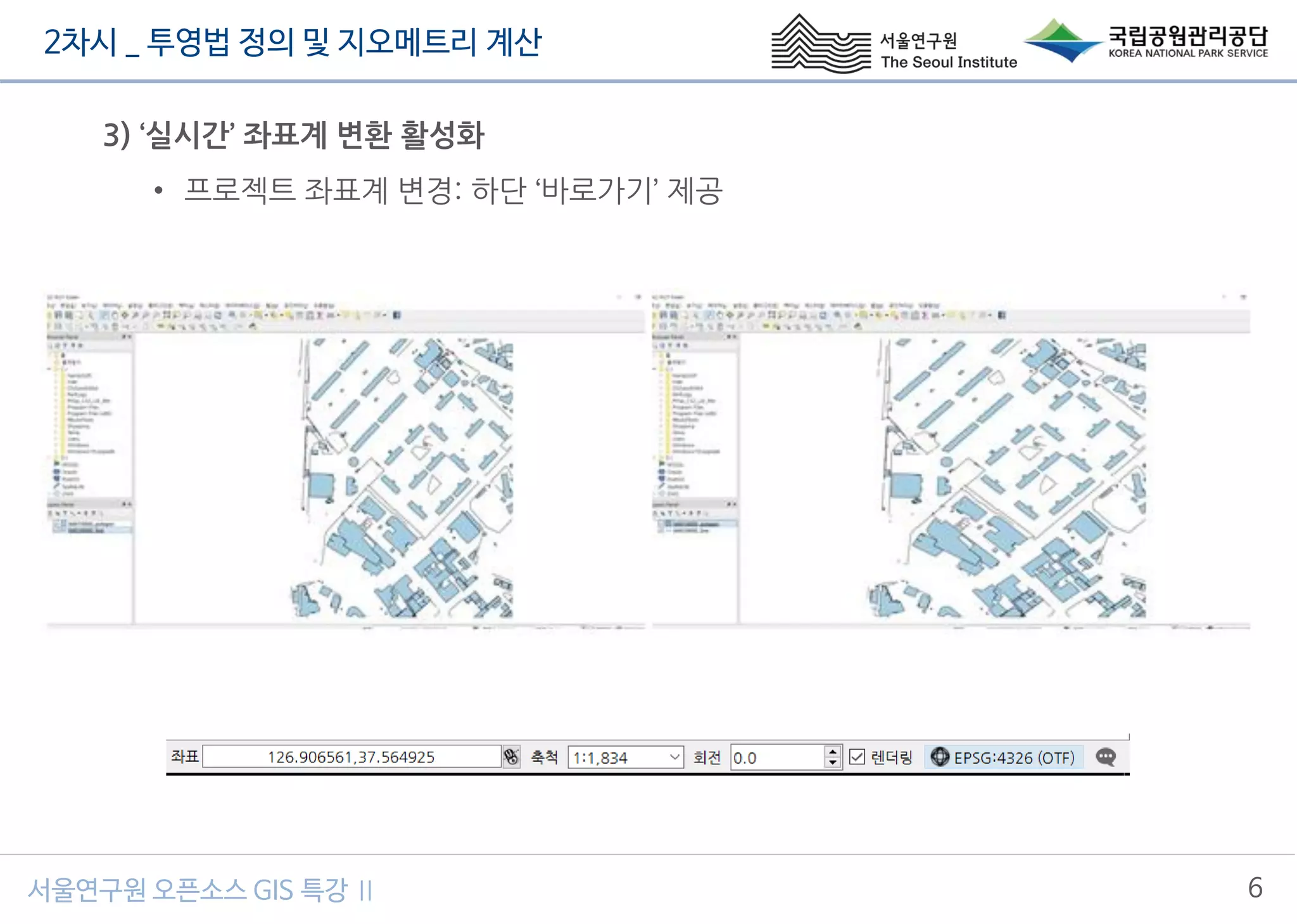

3) ‘실시간’ 좌표계 변환 활성화
• 프로젝트 좌표계 변경: 하단 ‘바로가기’ 제공

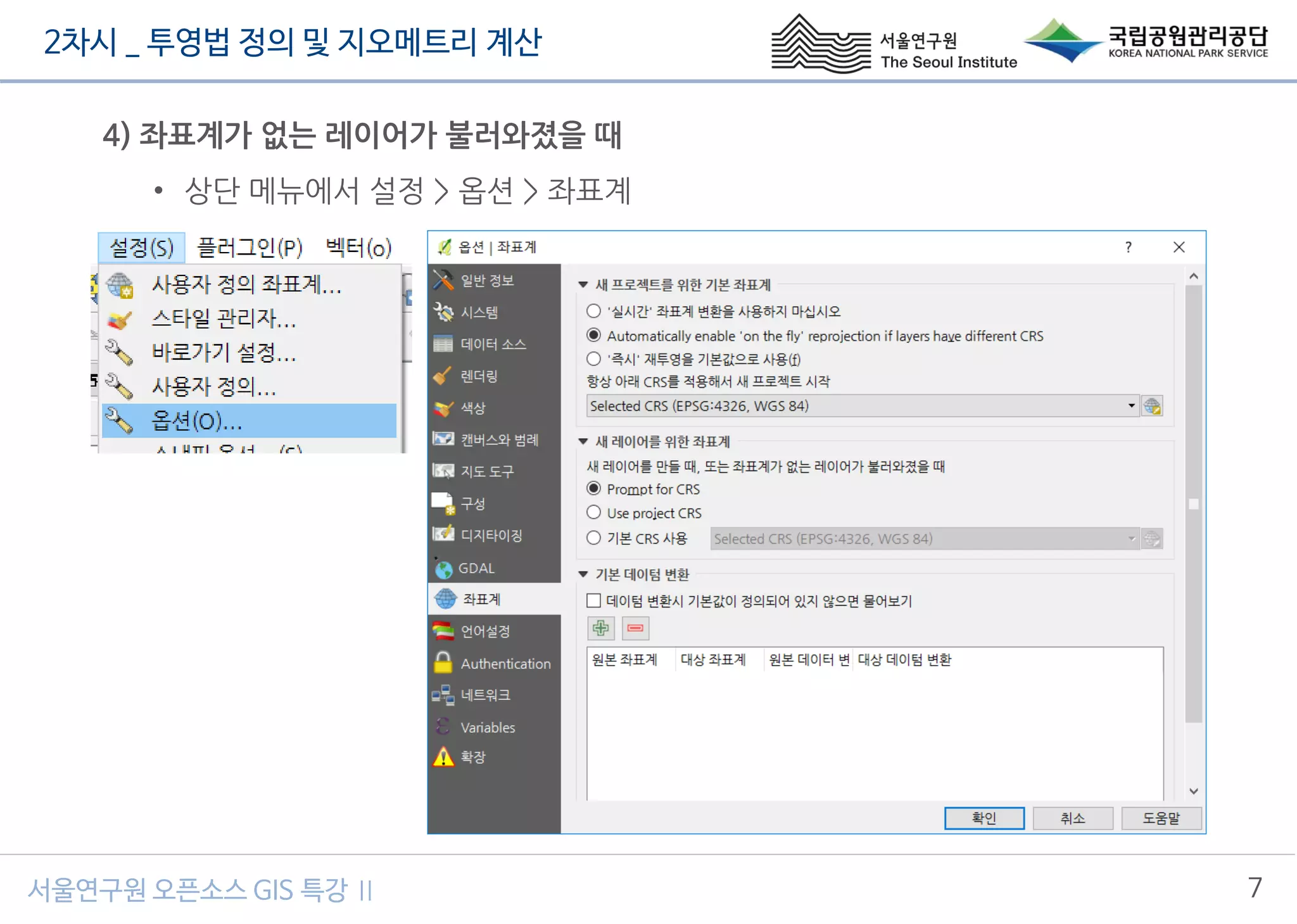

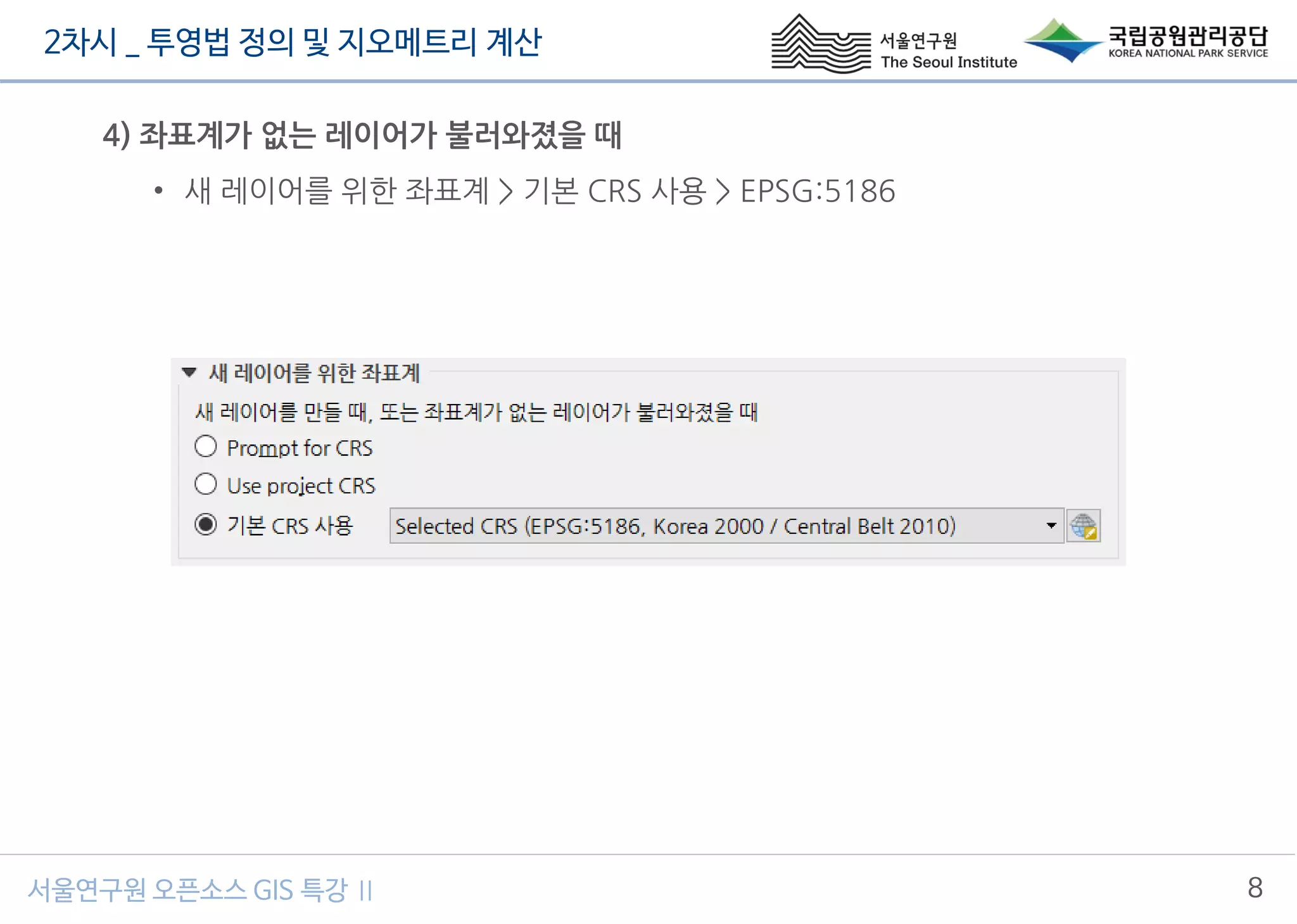

4) 좌표계가 없는 레이어가 불러와졌을 때
• 상단 메뉴에서 설정 > 옵션 > 좌표계

• 새 레이어를 위한 좌표계 > 기본 CRS 사용 > EPSG:5186

• 기본적용 좌표계 EPSG:5186 – Korea 2000 / Central Belt 2010

5) 투영법 설정
• 상단 메뉴에서 벡터 > 데이터 관리 도구 > 현재 투영법 정의
• 정의된 좌표계 이용

5) 투영법 설정
• *.prj 파일 생성

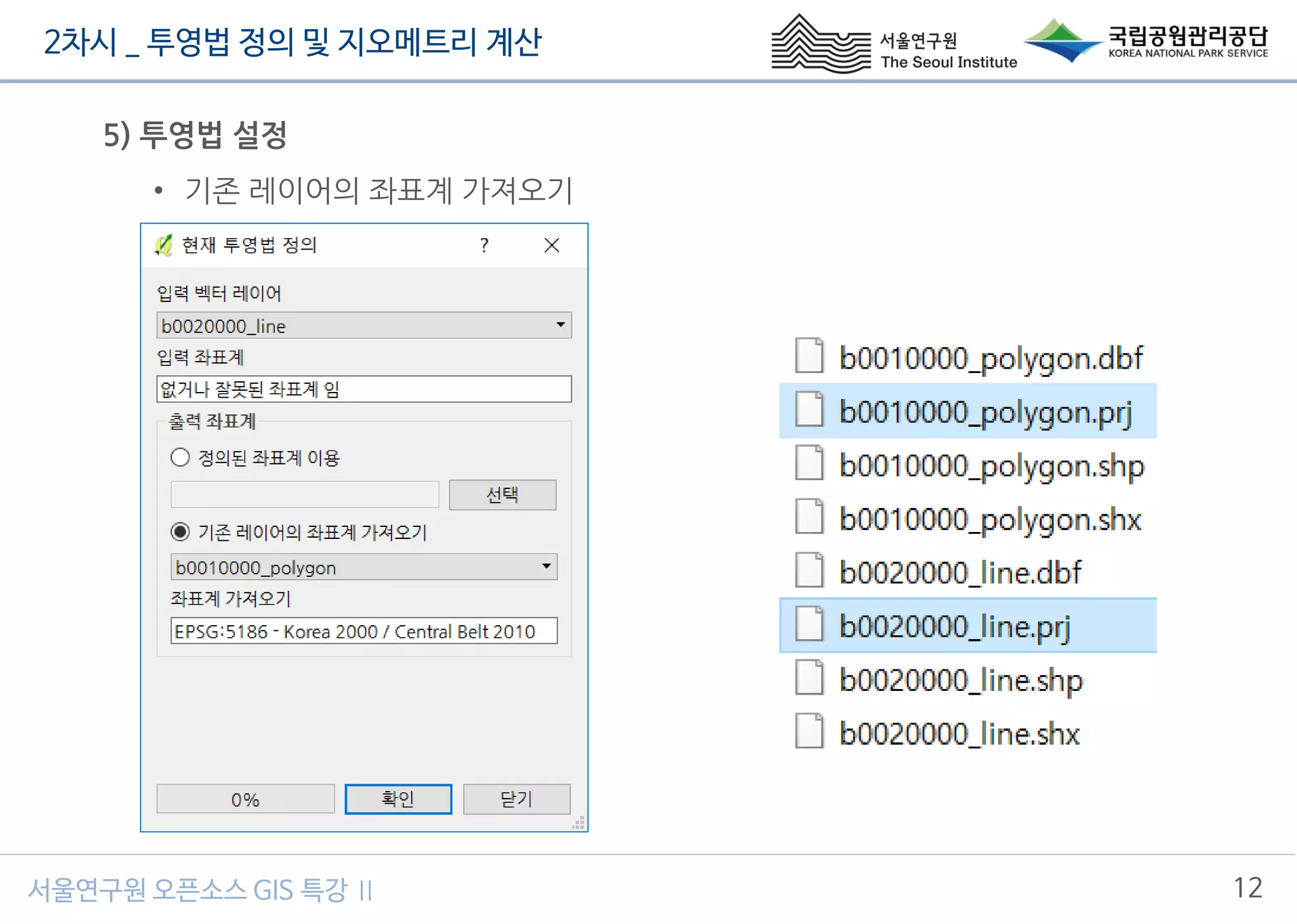

5) 투영법 설정
• 기존 레이어의 좌표계 가져오기

2. 오픈레이어 활용하기

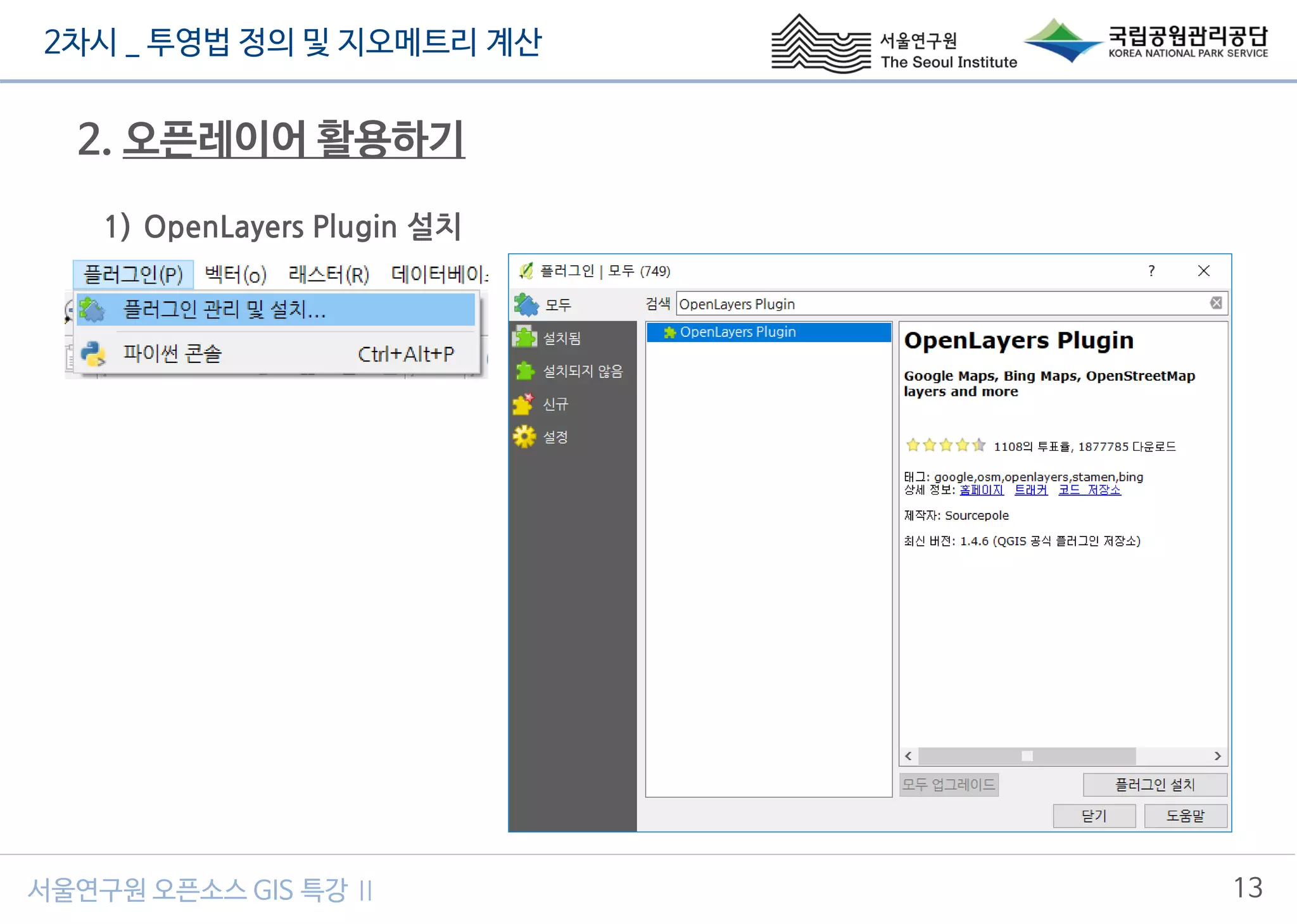

1) OpenLayers Plugin 설치

2) OpenLayers 플러그인 레이어 목록 (25)
• OpenStreetMap (2)
• Google Maps (4)
• Bing Maps (3)
• OSM/Stamen (4)
• Wikimedia Maps (2)
• OSM/Thunderforest (9)
• Apple Maps (1)

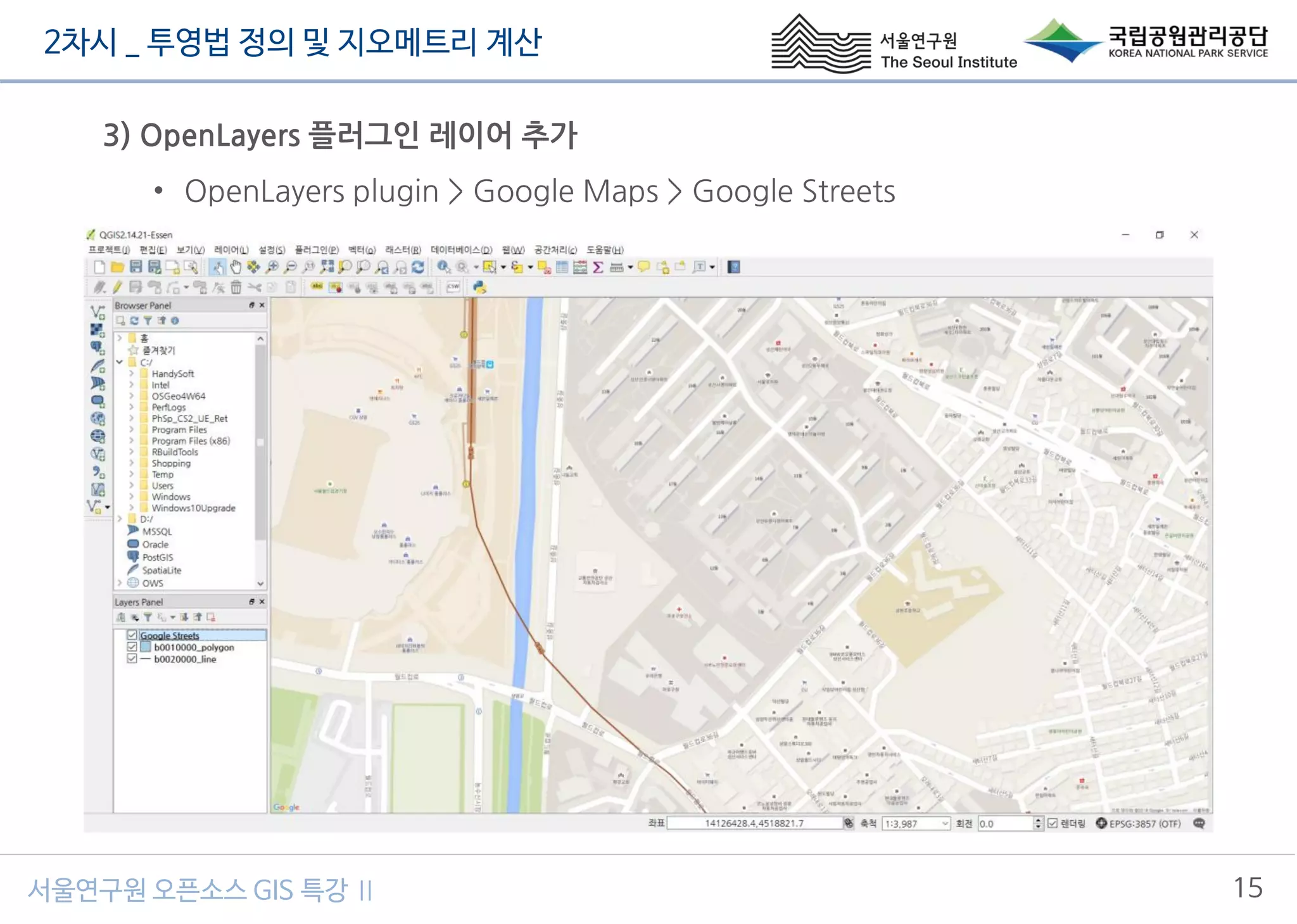

3) OpenLayers 플러그인 레이어 추가
• OpenLayers plugin > Google Maps > Google Streets

3) OpenLayers 플러그인 좌표계 설정
• Google Streets 레이어 좌표계 EPSG:3857 -> 프로젝트 좌표계 EPSG:3857

4) TMS for Korea 플러그인 설치
• OSGeo 한국어지부 이민파님 개발

5) TMS for Korea 플러그인 레이어 목록 (24)
• NGII Maps (5)
• Daum Maps (5)
• VWorld Maps (4)
• Naver Maps (5)
• Olleh Maps (5)

5) TMS for Korea 플러그인 레이어 추가
• OpenLayers Overview > Daum Hybrid

3. 지오메트리 컬럼 내보내기
1) 건물 면적, 둘레; 담장 길이 계산 -> 필드 추가

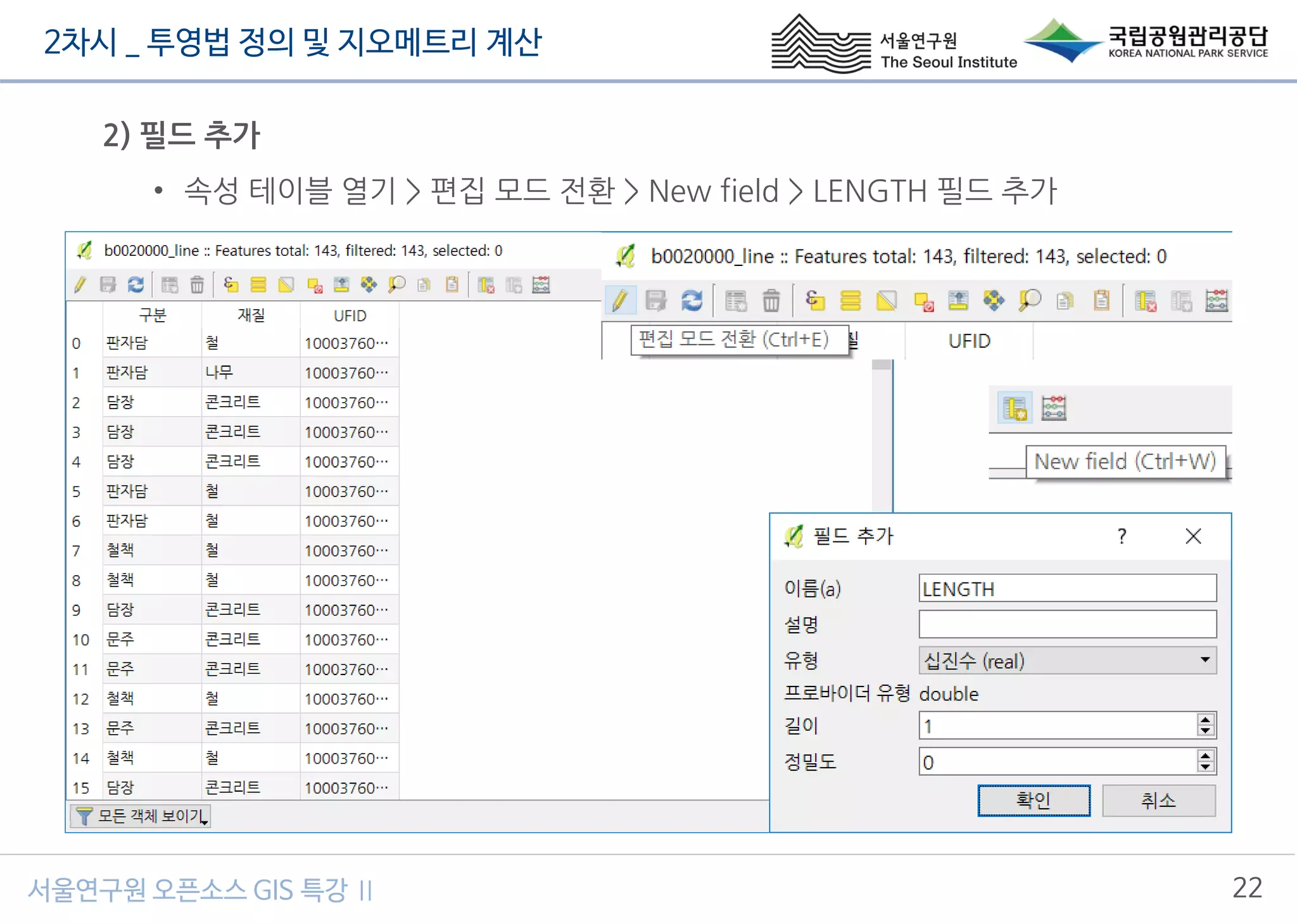

2) 필드 추가
• 속성 테이블 열기 > 편집 모드 전환 > New field > LENGTH 필드 추가

3) 필드 계산기
• 기존의 필드를 갱신 > 표현식 $length 입력 (출력 미리보기)

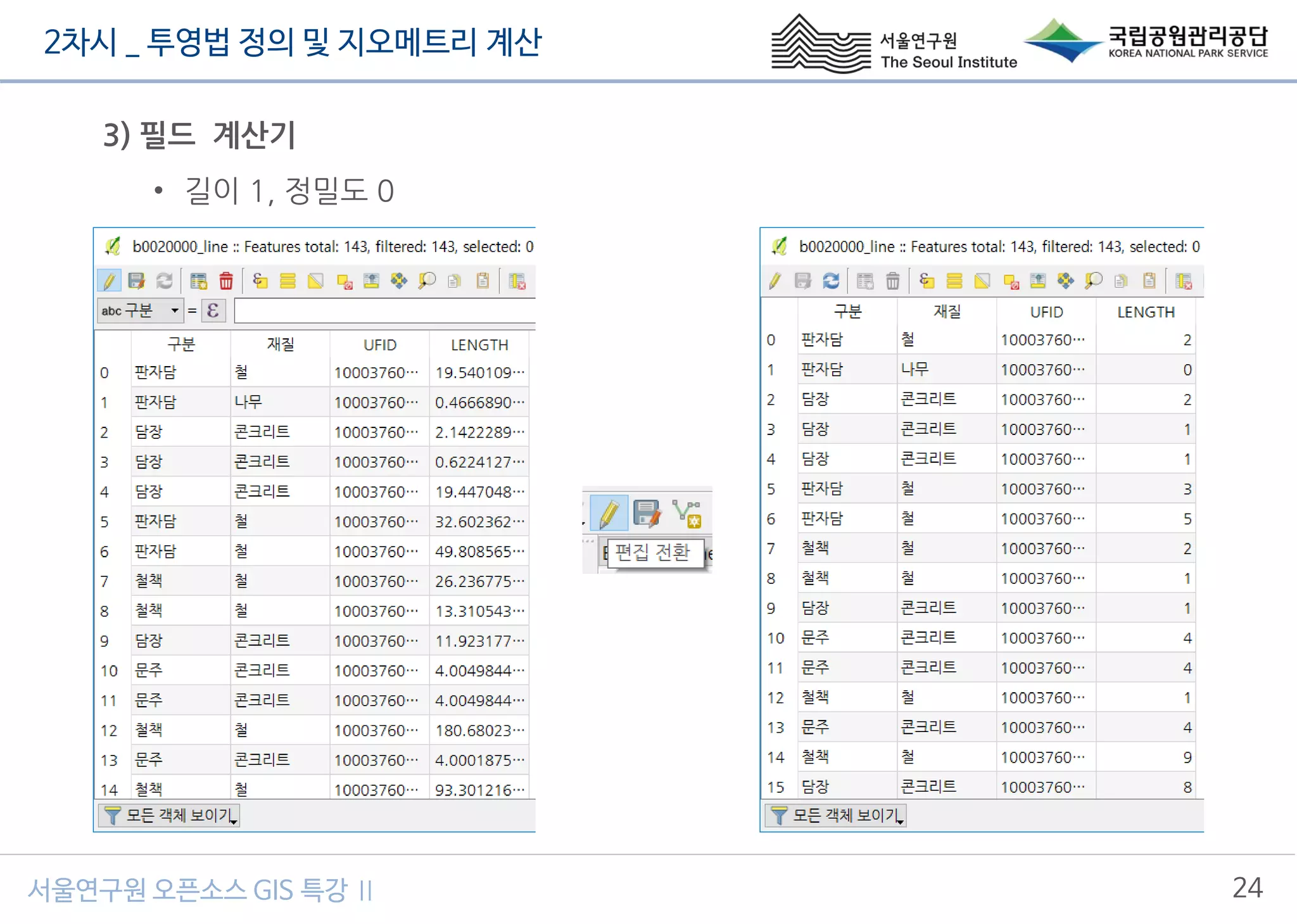

3) 필드 계산기
• 길이 1, 정밀도 0

3) 필드 계산기
• 길이 10, 정밀도 2

4) 지오메트리 컬럼 추가
• 벡터 > 지오메트리 도구 > 지오메트리 컬럼 내보내기/추가

4) 지오메트리 컬럼 추가
• AREA (면적), 둘레(PERIMETER) 필드 추가

5) Refactor fields
• 필드 인자(길이, 정밀도) 재조정

5) Refactor fields
• 공간처리 > 툴박스 > Refactor fields 검색

끝.

3차시 _ 레이어 편집 및 생성

목차
1. 속성에 따라 피처 선택 및 편집
2. 위치에 따라 피처 선택 및 편집
3. 레이어 생성하기

1. 속성에 따라 피처 선택 및 편집
1) 표현식을 이용해 객체 선택

• 속성 테이블 열기 > 표현식을 이용해 객체 선택

• “종류” = ‘아파트＇

2) 선택된 객체만 저장
• 다른 이름으로 저장
– 선택된 객체만 저장 체크

• 아파트

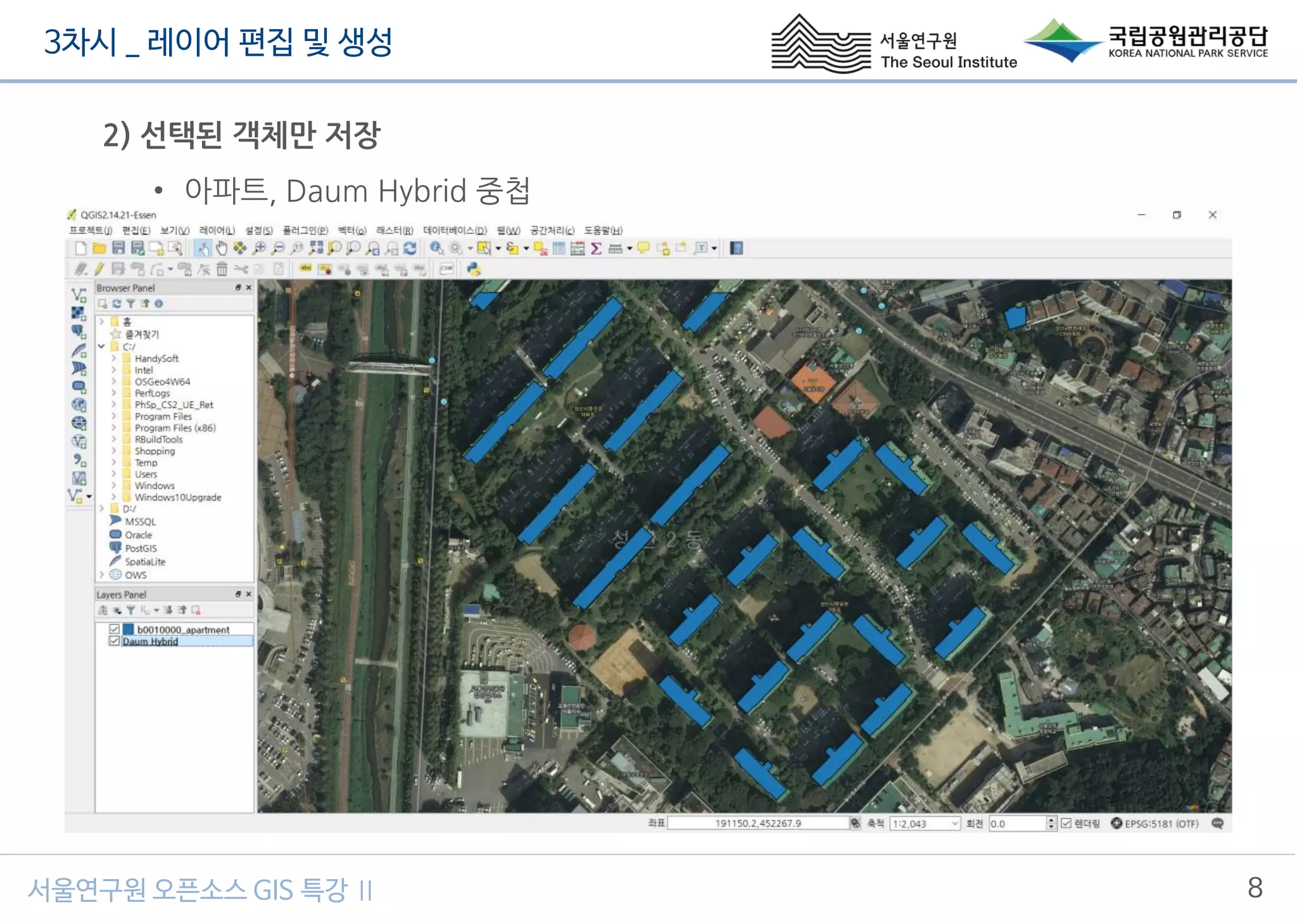

• 아파트, Daum Hybrid 중첩

3) 속성 테이블 편집
• 편집 모드 전환 > 변경사항 저장

2. 위치에 따라 피처 선택 및 편집
1) 분류그룹: 시설. 지형지물 이름: c0220000 조명

1) 분류그룹: 시설. 지형지물 이름: c0220000 조명
• 보안(방범)등

2) 버퍼
• 벡터 > 공간 연산 도구 > 버퍼(들)

3) 공간 질의
• 벡터 > 공간 질의 > 공간 질의

3) 공간 질의
• 아파트 10m 버퍼에 들어가는 보안(등) 검색

4) 레이어 스타일 설정
• 속성 > 스타일

• 속성 > 스타일 > 색상, 외곽선 폭

• 속성 > 스타일 > Draw effects

5) 레이어 라벨 설정
• 속성 > 라벨

• 속성 > 라벨

• 속성 > 라벨 > 텍스트 스타일

• 속성 > 라벨 > 텍스트 버퍼

5) 레이어 스타일 2.5D 설정
• 속성 > 스타일 > 2.5D

• 속성 > 스타일 > 2.5D

• 건물 높이 반영. “층수” * 2.6

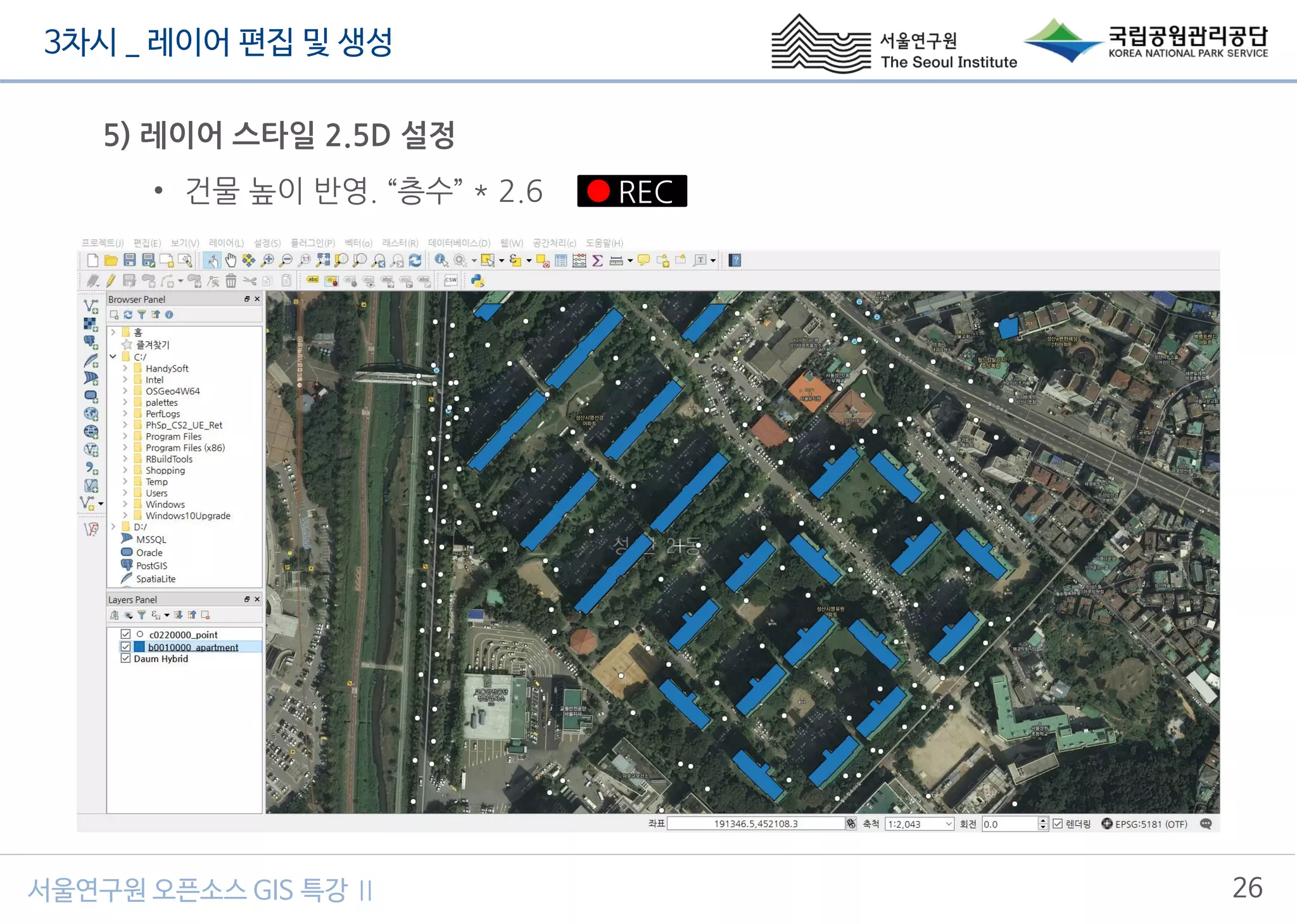

• 건물 높이 반영. “층수” * 2.6 REC

3. 레이어 생성하기

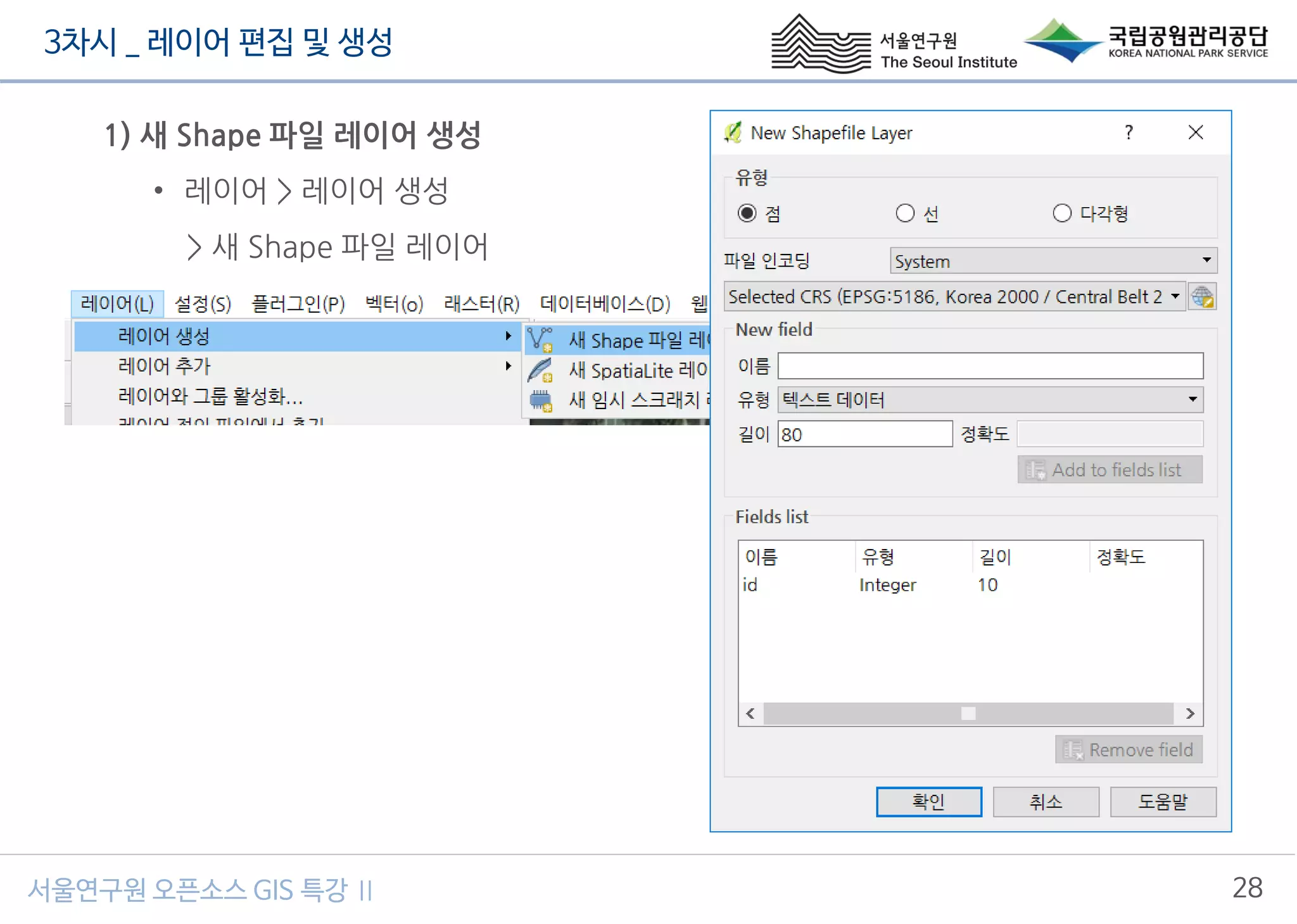

1) 새 Shape 파일 레이어 생성

1) 새 Shape 파일 레이어 생성
• 레이어 > 레이어 생성
> 새 Shape 파일 레이어

2) 객체 추가
• 편집 전환 > 객체 추가

2) 객체 추가
• 편집 전환 > 객체 추가 REC

끝.

4차시 _ 좌표정보 가공 및 공간통계 시각화
4차시 _ 좌표정보 가공 및 공간통계
시각화

목차
1. 엑셀시트 가공
2. 온도지도 제작
3. 구역별 통계지도 제작

1. 엑셀시트 가공
1) 서울 열린데이터광장: http://data.seoul.go.kr/

2) Sheet 데이터 다운로드
• 서울시 작은 도서관 위치정보, 서울시 도서관 위치정보

3) Spreadsheet Layers 플러그인 설치
• 스프레드시트 파일(*.ods, *.xls, *.xlsx) > 레이어 추가

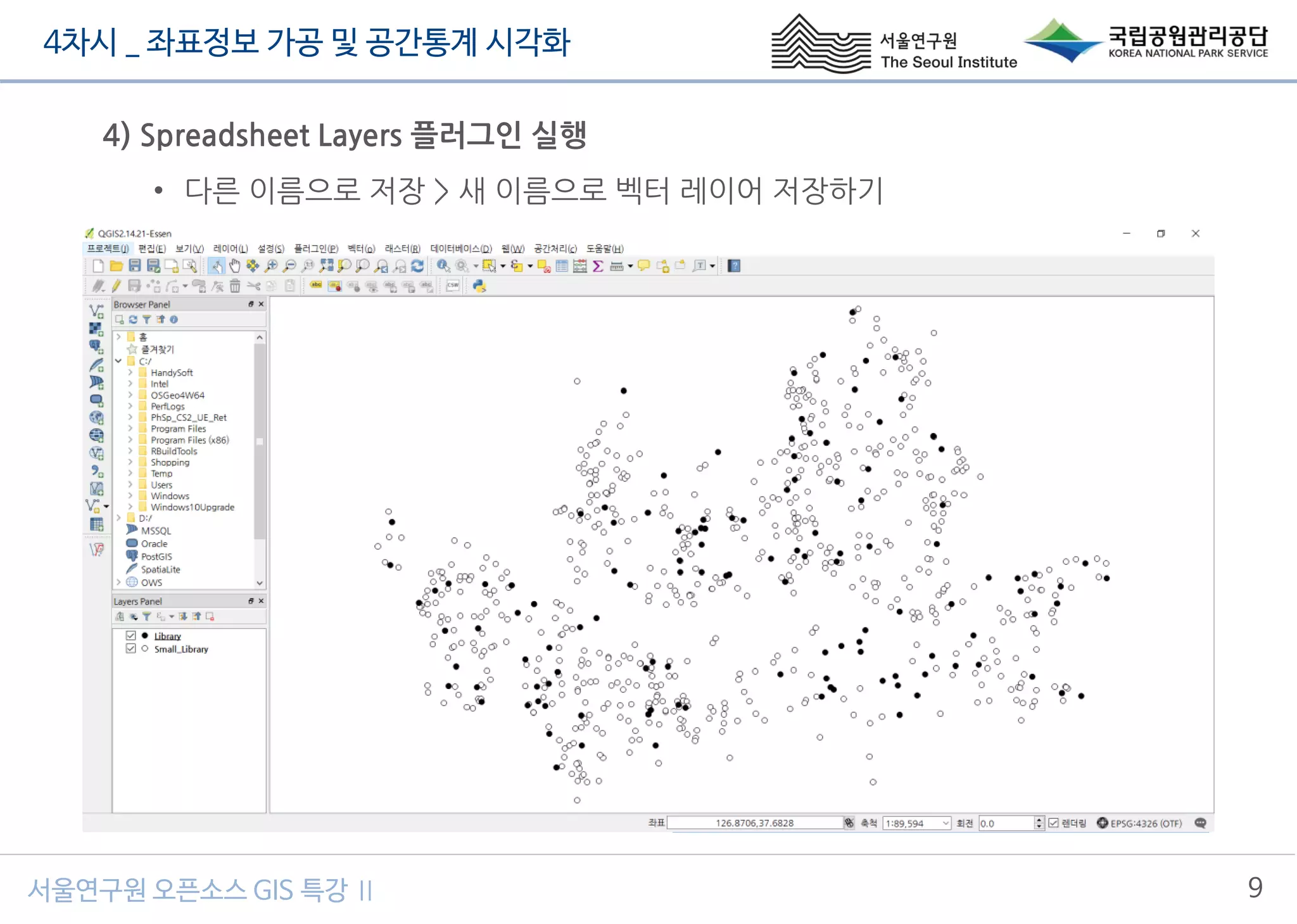

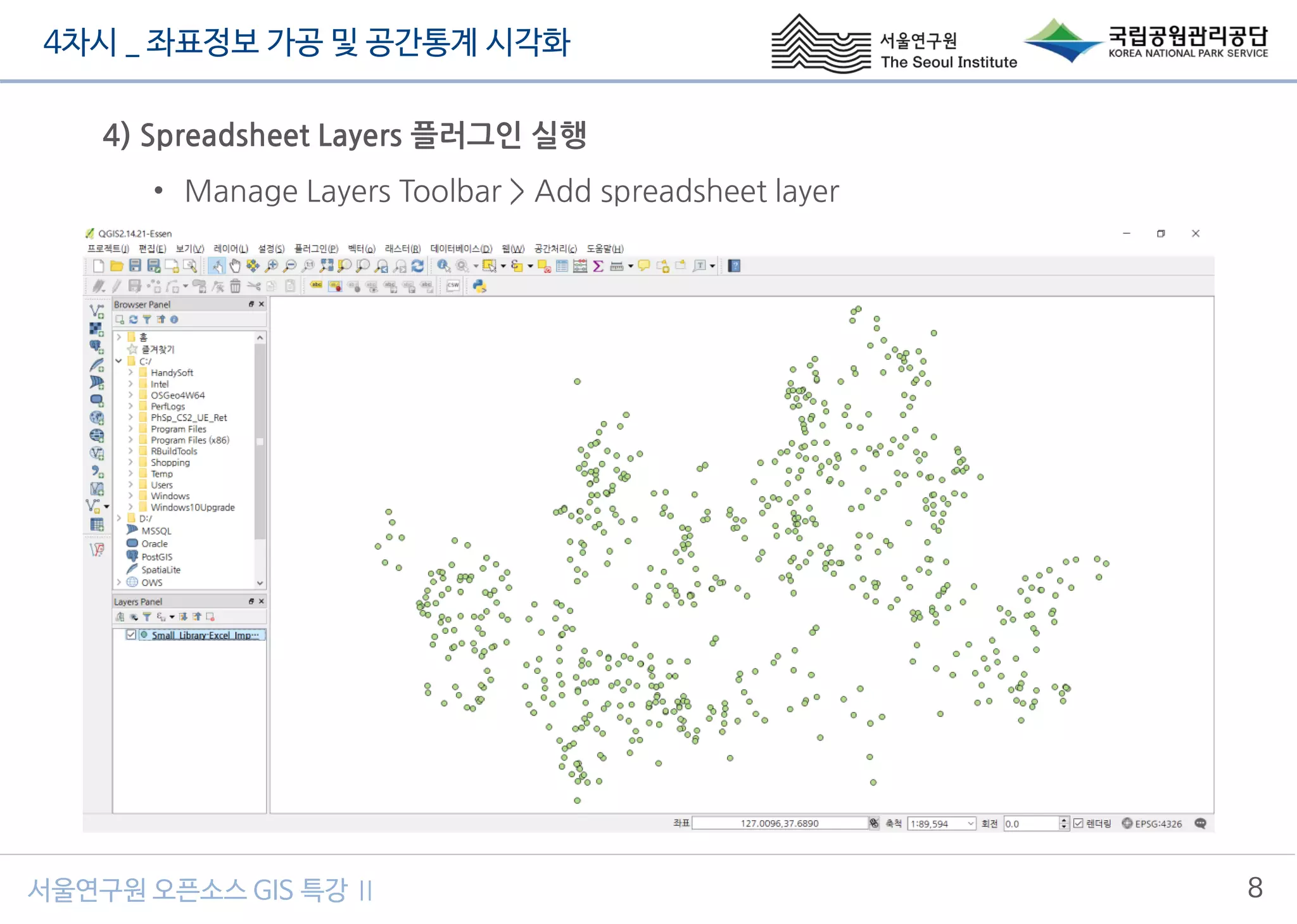

4) Spreadsheet Layers 플러그인 실행
• Manage Layers Toolbar > Add spreadsheet layer

• Manage Layers Toolbar > Add spreadsheet layer

• 다른 이름으로 저장 > 새 이름으로 벡터 레이어 저장하기

2. 온도지도 제작
1) Shape 파일들을 하나로 결합

1) Shape 파일들을 하나로 결합
• 도서관과 작은 도서관 위치정보 결합

2) 온도지도 스타일 적용
• 레이어 속성 > 스타일 > 온도지도

2) 온도지도 플러그인 실행
• 래스터 > 온도지도 > 온도지도

• 래스터 > 온도지도 > 온도지도

• 레이어 속성 > 스타일

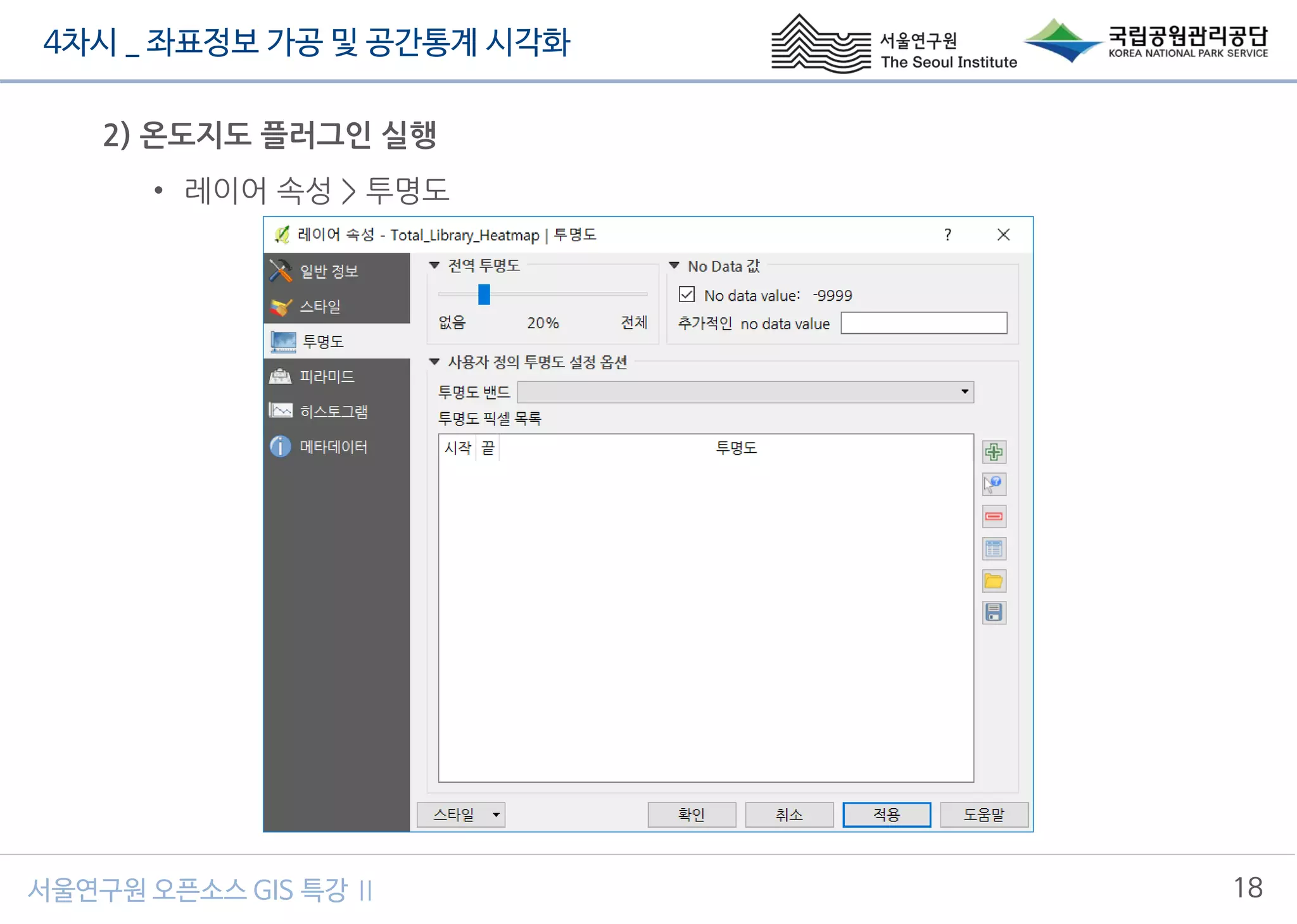

• 레이어 속성 > 투명도

• 프로젝트 > 저장

5. 구역별 통계지도 제작

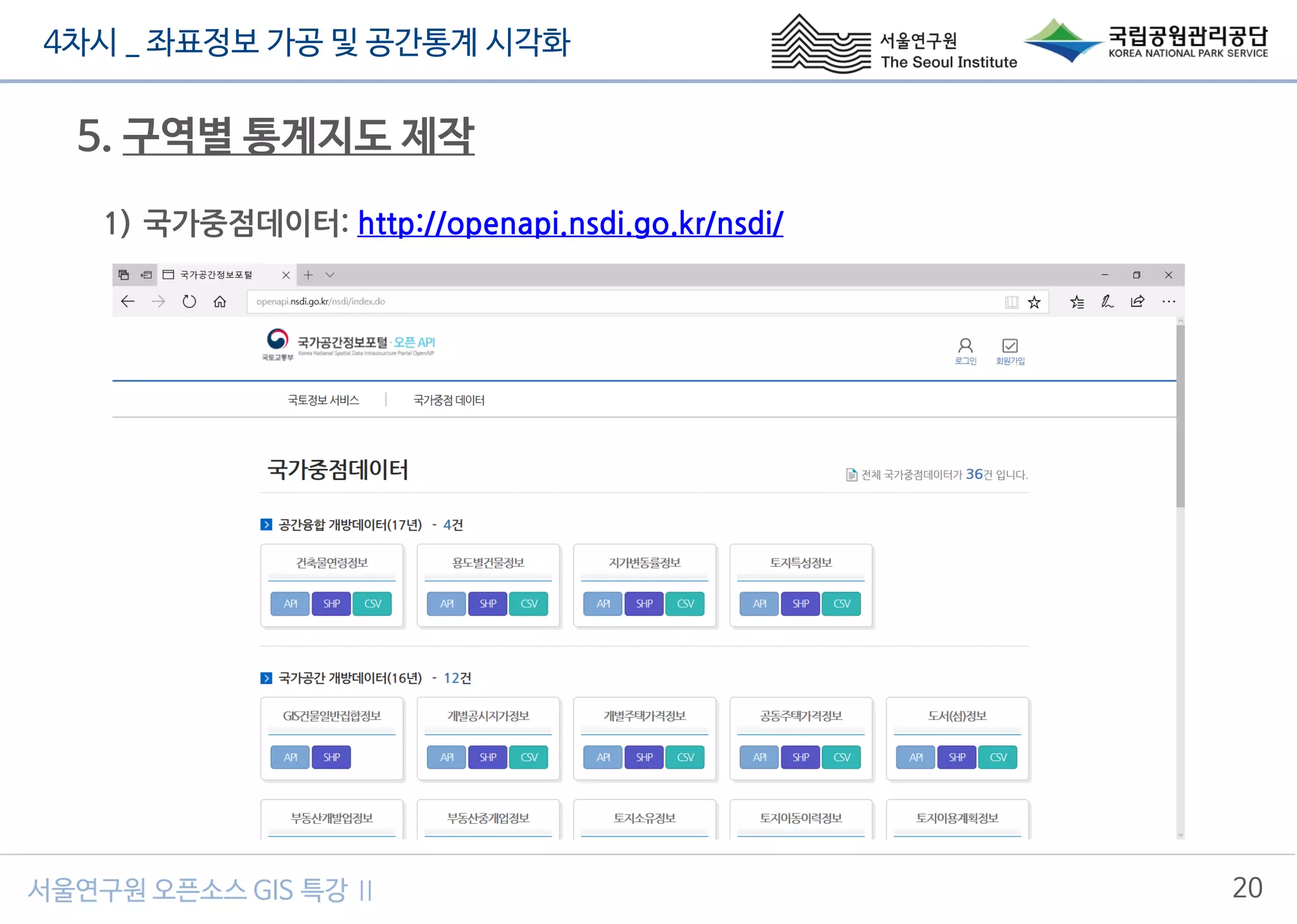

1) 국가중점데이터: http://openapi.nsdi.go.kr/nsdi/

2) 법정구역정보 다운로드
• 전체데이터 SHP 포맷 다운로드

2) 법정구역정보 다운로드
• 전국 법정구역정보 레이어 추가

3) 사용자 정의 좌표계
• 국내 좌표계 towgs84 파라미터 누락

• 국내 좌표계 towgs84 파라미터 계산
– https://groups.google.com/forum/#!topic/osgeo-kr/0oMKjzyLPW4
• 한국 주요 좌표계 EPSG코드 및 proj4 인자 정리
– http://osgeo.kr/17
• EPSG5174
+proj=tmerc +lat_0=38 +lon_0=127.0028902777778 +k=1 +x_0=200000
+y_0=500000 +ellps=bessel +units=m +no_defs
• EPSG5174WithWGSPara
+proj=tmerc +lat_0=38 +lon_0=127.0028902777778 +k=1 +x_0=200000
+y_0=500000 +ellps=bessel +units=m +no_defs +towgs84=-
115.80,474.99,674.11,1.16,-2.31,-1.63,6.43

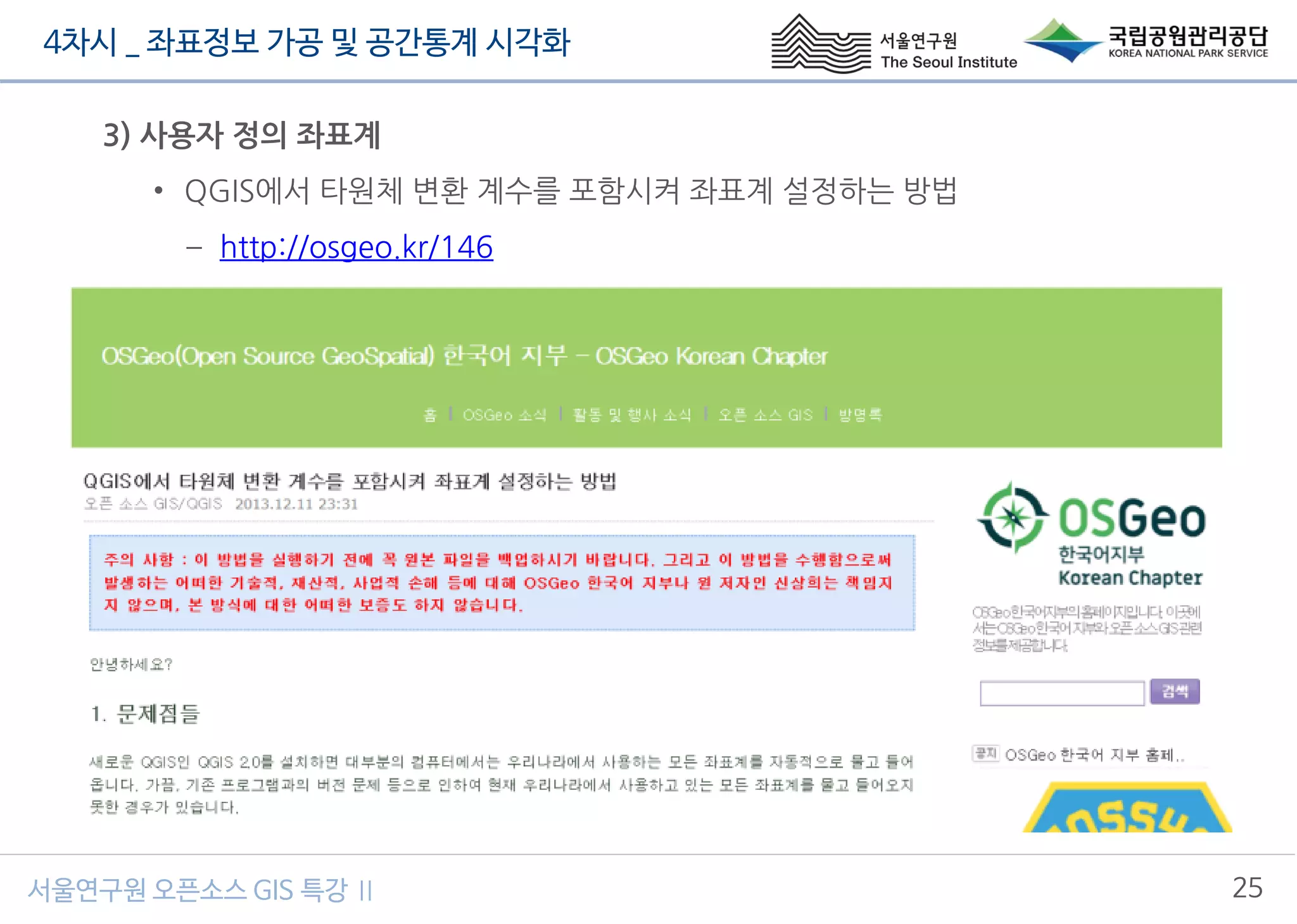

• QGIS에서 타원체 변환 계수를 포함시켜 좌표계 설정하는 방법
– http://osgeo.kr/146

• 설정 > 사용자 정의 좌표계

• 벡터 > 데이터 관리 도구 > 현재 투영법 정의

4) 서울 법정구역정보 저장
• 표현식을 이용해 ‘서울’ 선택

5) 폴리곤의 점
• 구역별 도서관 개수 계산

5) 폴리곤의 점
• 벡터 > 분석 도구 > 폴리곤의 점

6) 레이어 스타일 적용
• 레이어 속성 > 스타일 > 단계 구분

끝.

5차시 _ 인쇄 구성 및 웹 지도 발행

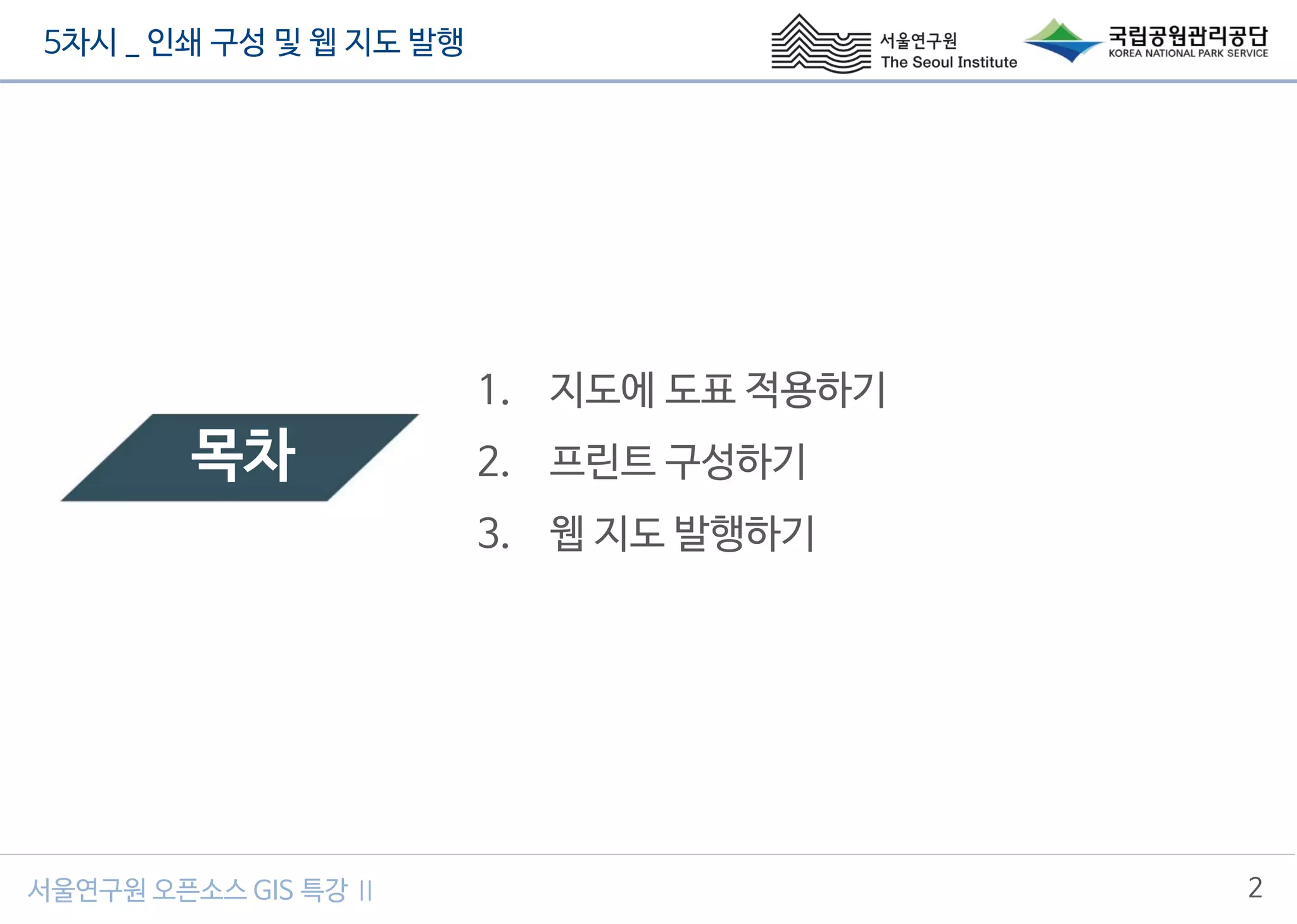

목차
1. 지도에 도표 적용하기
2. 프린트 구성하기
3. 웹 지도 발행하기

1. 지도에 도표 적용하기
1) 서울시 도서관 통계 폴리곤

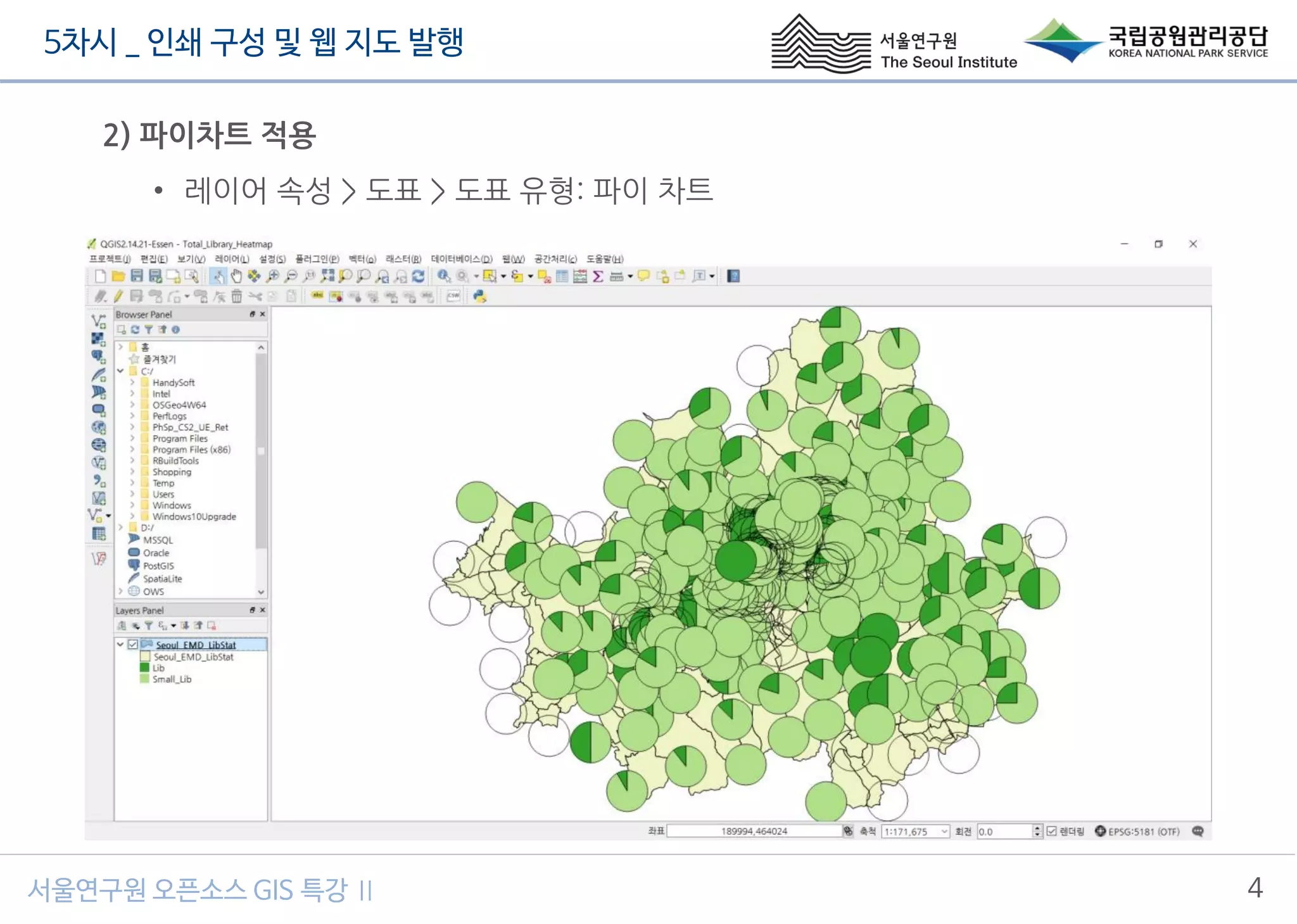

2) 파이차트 적용
• 레이어 속성 > 도표 > 도표 유형: 파이 차트

2) 파이차트 적용
• 크기 > Scaled size

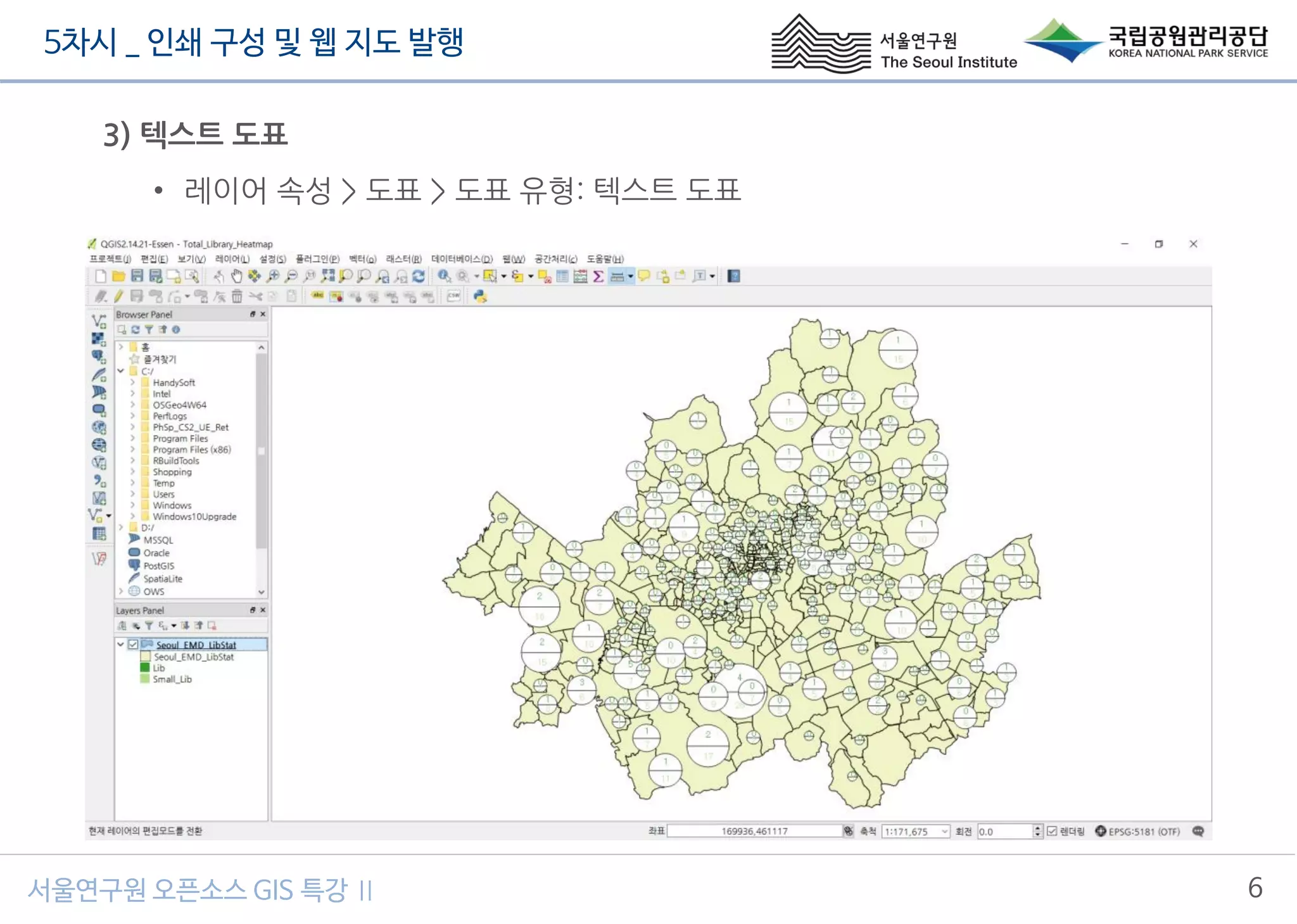

3) 텍스트 도표
• 레이어 속성 > 도표 > 도표 유형: 텍스트 도표

3) 히스토그램
• 레이어 속성 > 도표 > 도표 유형: 히스토그램

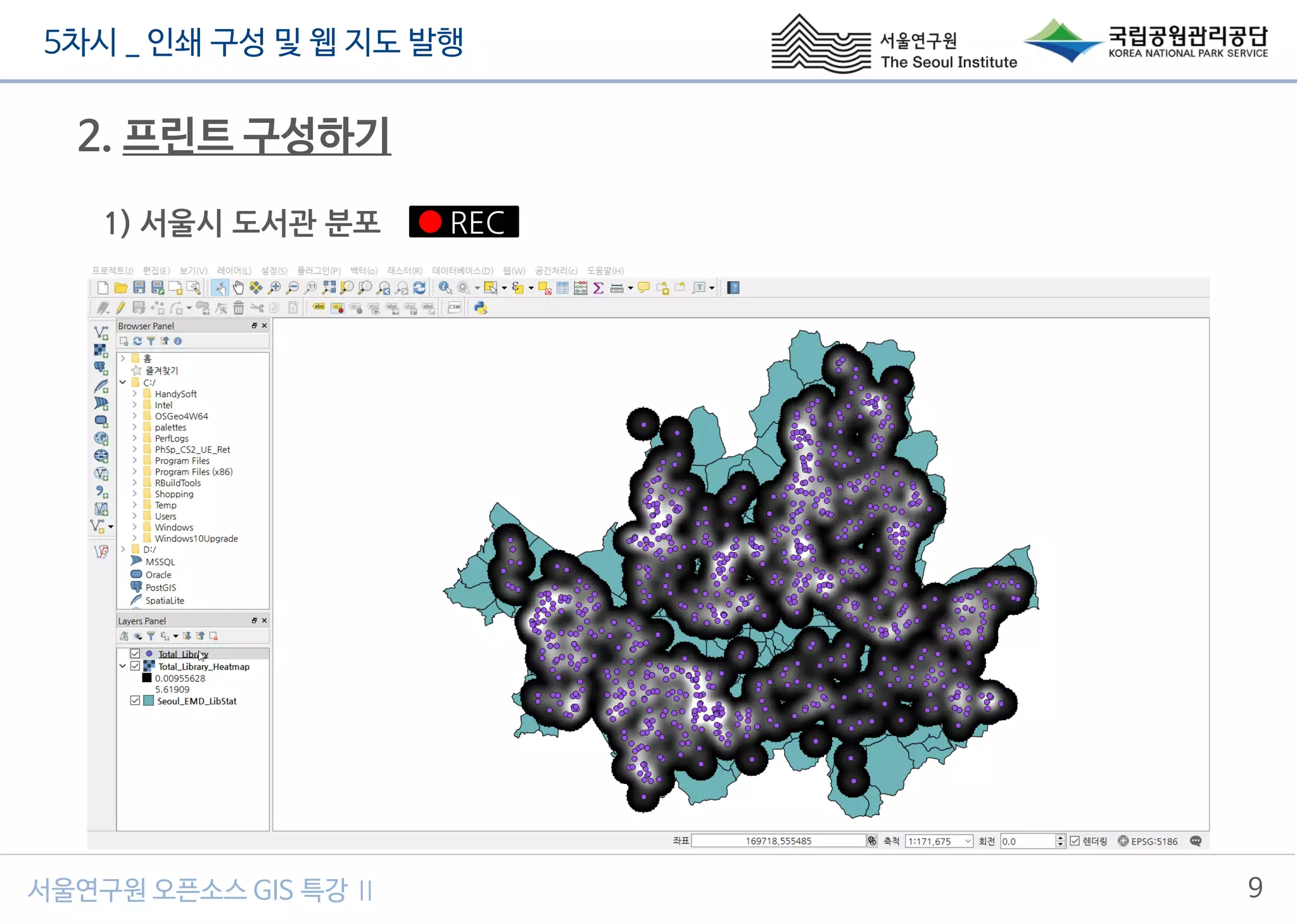

1) 서울시 도서관 분포

1) 서울시 도서관 분포 REC

2) 프린트 구성
• 프로젝트 > 새로운 프린트 구성 > 구성 제목

2) 프린트 구성
• 새 지도 추가

2) 프린트 구성
• 새 라벨 추가

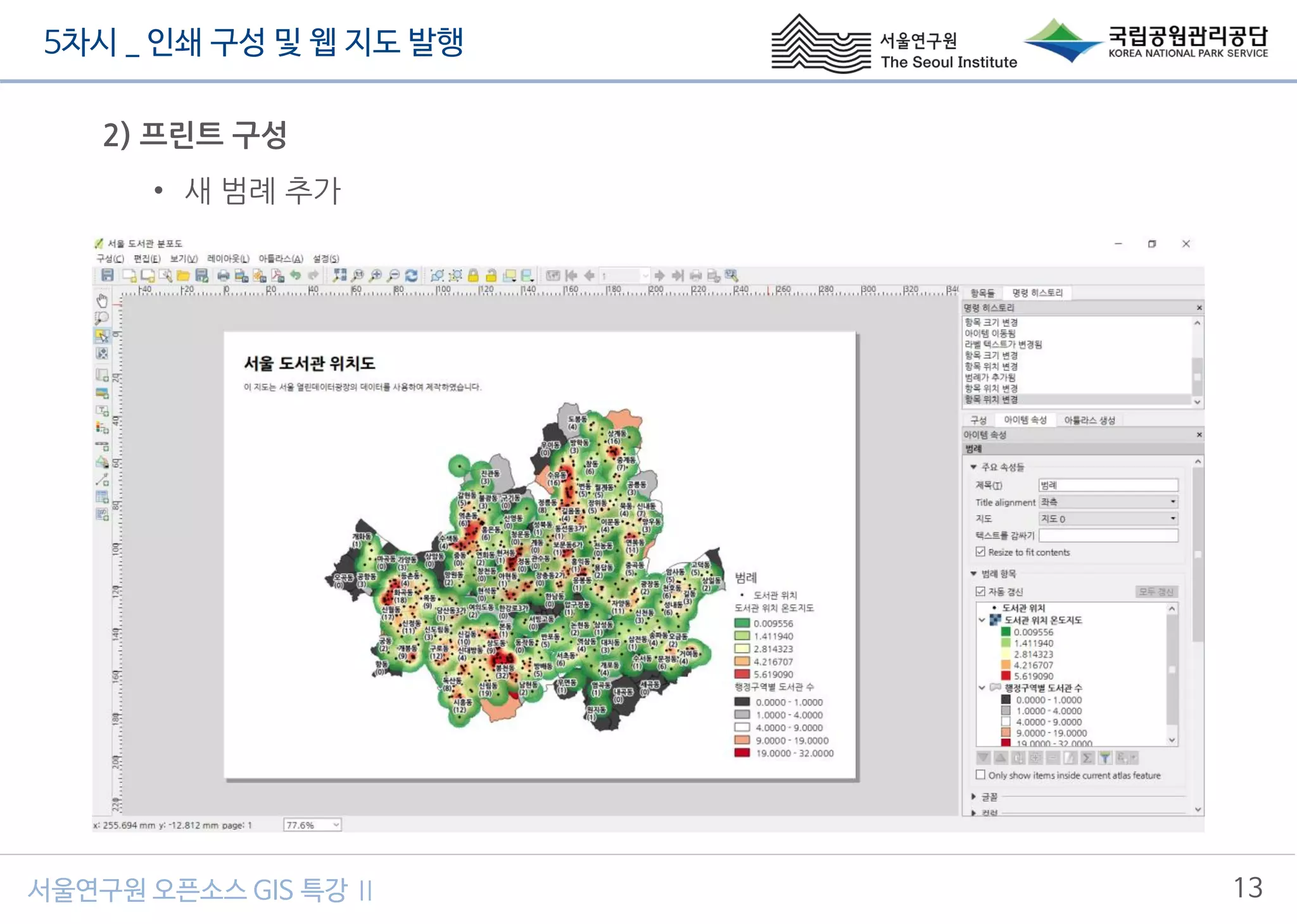

2) 프린트 구성
• 새 범례 추가

2) 프린트 구성
• 새 스케일바 추가

3) 이미지로 내보내기
• 구성 > 이미지로 내보내기

3. 웹 지도 발행하기
1) qgis2web 플러그인 설치

2) 웹 지도 종류
• OpenLayers: https://openlayers.org/

2) 웹 지도 종류
• Leaflet: http://leafletjs.com/

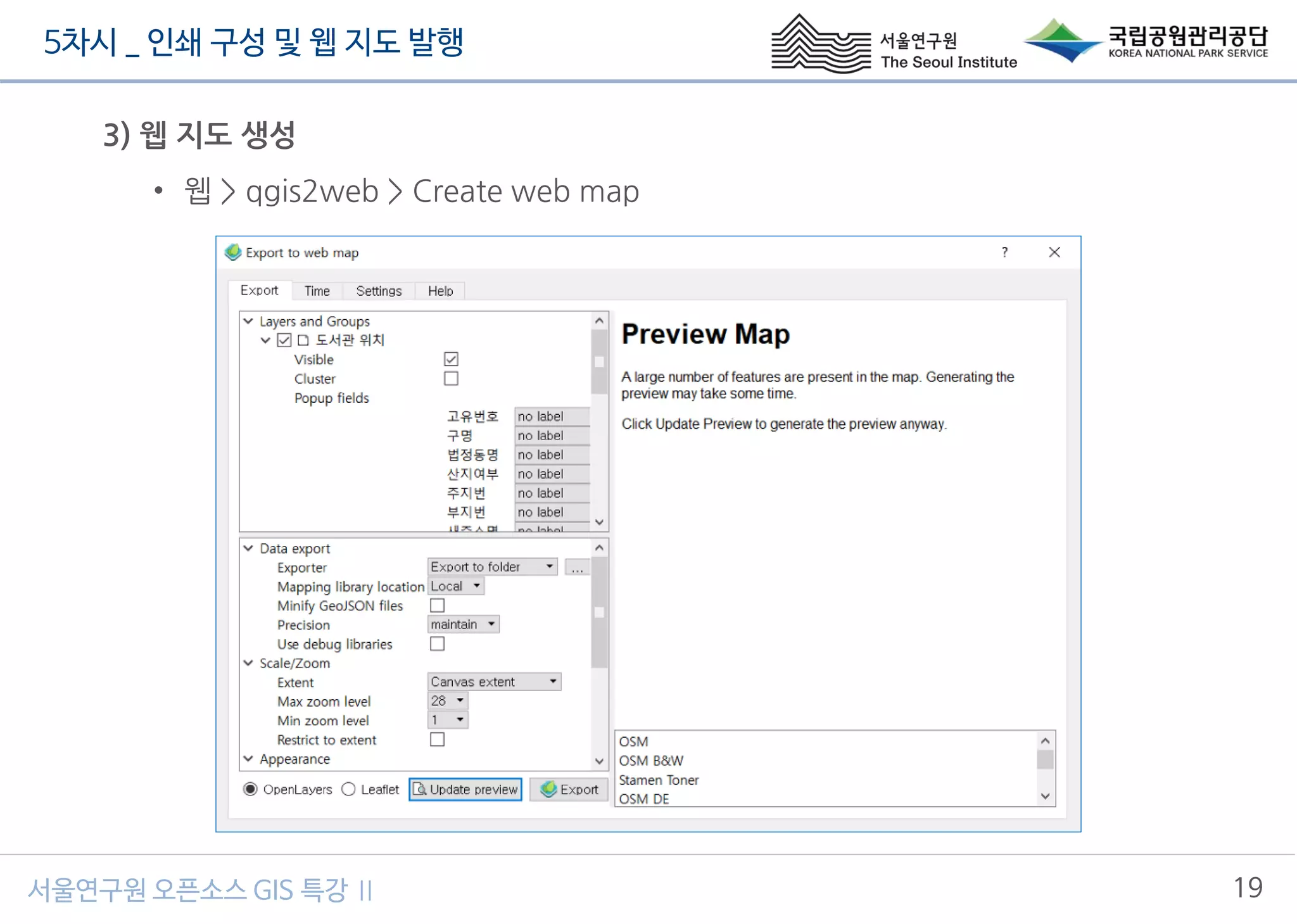

3) 웹 지도 생성
• 웹 > qgis2web > Create web map

끝.

6차시 _ 지형분석 및 3차원 공간정보 구현
6차시 _ 지형분석 및 3차원 공간정보
구현

목차
1. 지형분석, Elevation 플러그인 실습
2. Profile tool, Qgis2threejs 플러그인 실습
3. GEarthView 플러그인 실습

1. 지형분석, Elevation 플러그인 실습
1) 정사영상, 공개DEM 다운로드: http://map.ngii.go.kr/

1) 정사영상, 공개DEM 다운로드
• 통합검색 ‘하늘공원’ > 정사영상

• 통합검색 ‘하늘공원’ > 공개DEM

• 래스터 레이어 추가

2) DEM 지형분석
• 래스터 > 분석 > DEM (지형 모델)

2) DEM 지형분석
• 음영기복

2) DEM 지형분석
• 스타일 관리자

2) DEM 지형분석
• cpt-city 색상표

2) DEM 지형분석
• cpt-city 색상표 > elevation

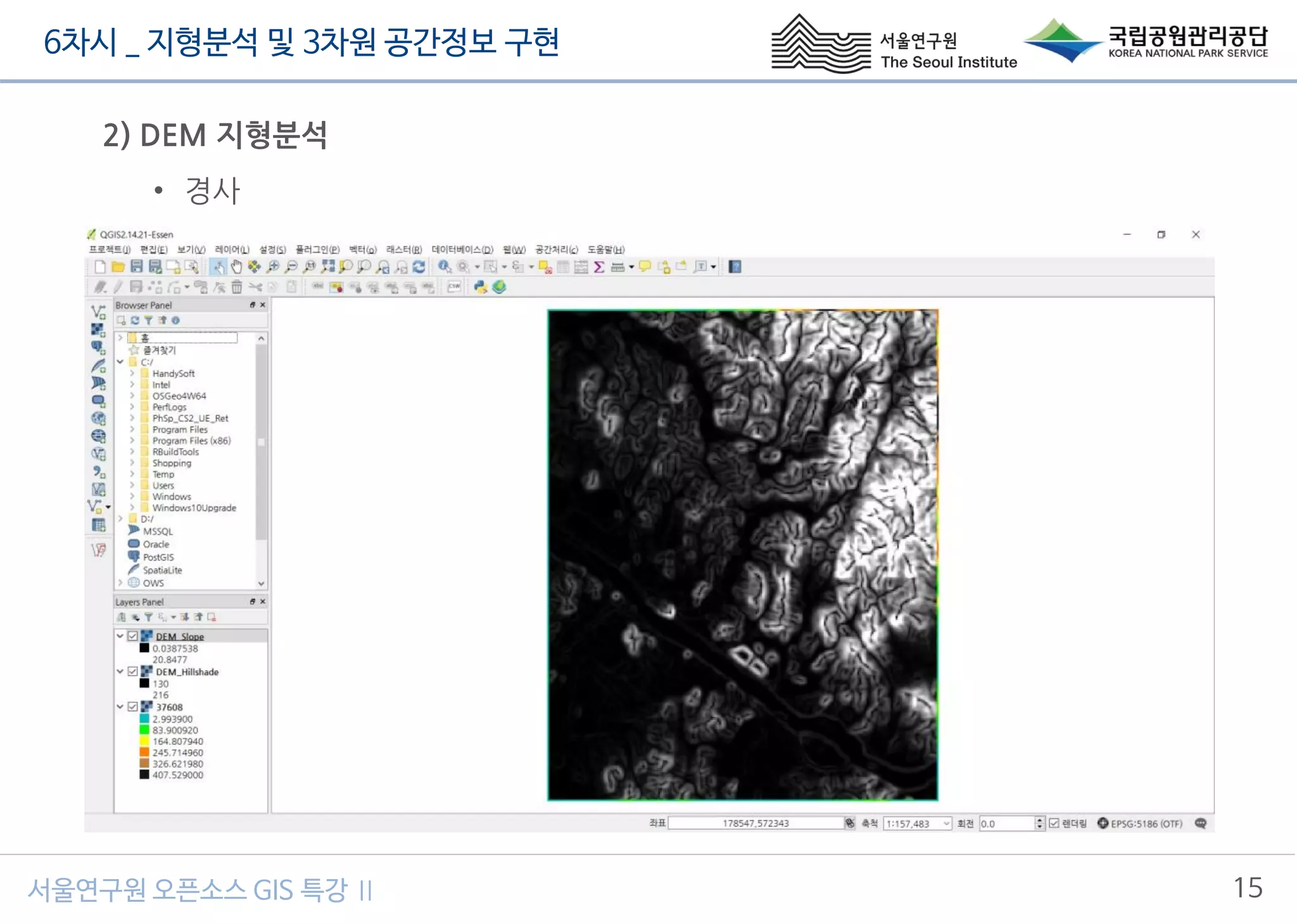

2) DEM 지형분석
• 경사

2) DEM 지형분석
• 모드
– 음영기복
– 경사
– 경사 방향
– 색상 기복
– TRI (지형 기복 지표)
– TPI (위상적 위치 지표)
– 거칠기

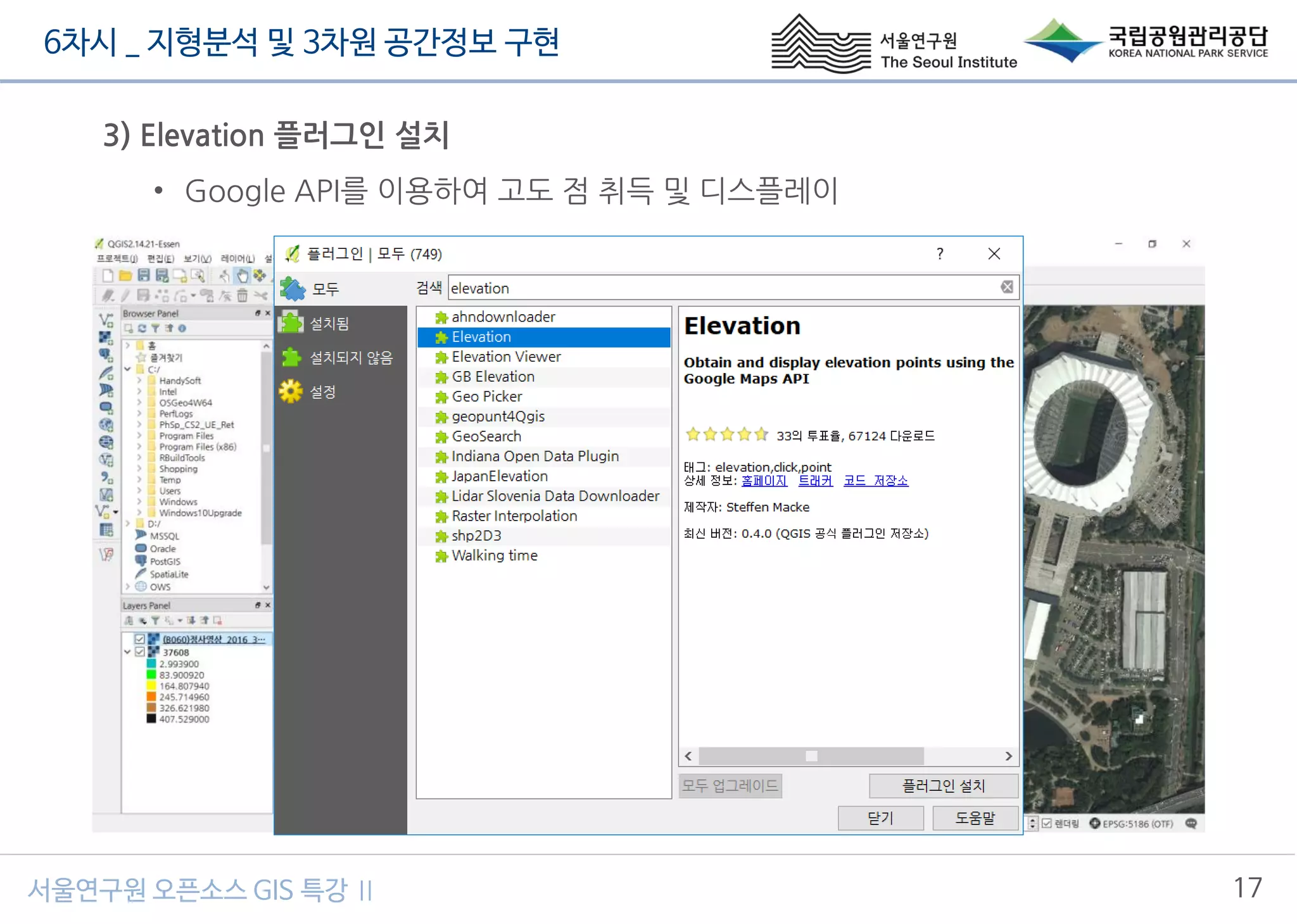

3) Elevation 플러그인 설치
• Google API를 이용하여 고도 점 취득 및 디스플레이

3) Elevation 플러그인 실행
• Obtain Elevation > 점 생성 > 고도 취득 및 필드 값 추가

2. Profile tool, Qgis2threejs 플러그인 실습
1) Profile tool 플러그인 설치

2) Profile tool 플러그인 실행
• Terrain profile

2) Profile tool 플러그인 실행
• Add Layer > DEM 래스터 레이어 추가

3) Qgis2threejs 플러그인 설치
• WebGL 기술과 three.js 자바스크립트 기반 3차원 가시화

4) Qgis2threejs 플러그인 실행
• 웹 > Qgis2threejs > Qgis2threejs

3. GEarthView 플러그인 실습

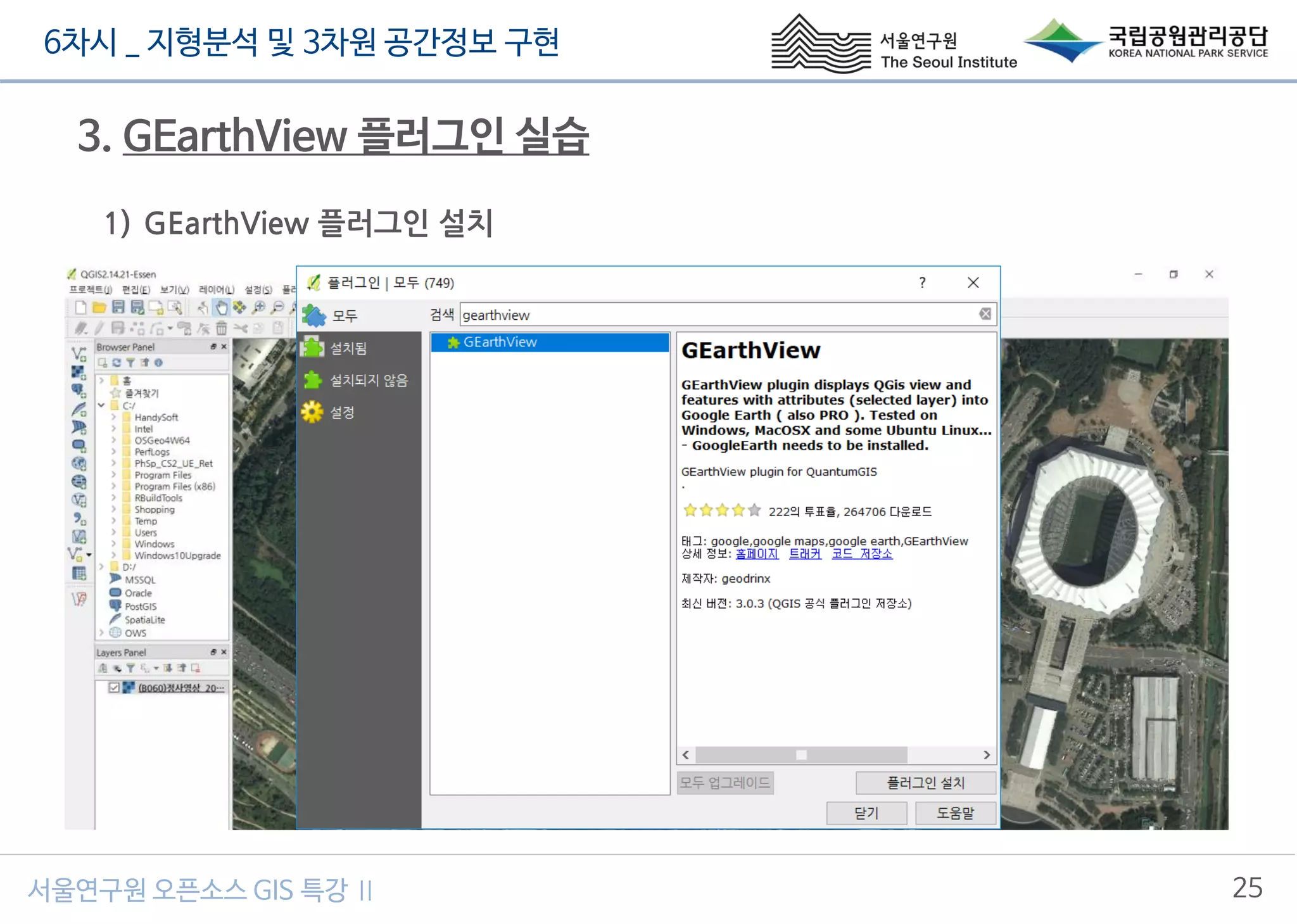

1) GEarthView 플러그인 설치

2) GEarthView 플러그인 실행
• GEarthView > Google Earth Pro 자동 실행

끝.

7차시 _ QGIS 확대기능 소개

목차
1. 시각적 모델러, 공간처리 툴박스
2. QGIS 플러그인 개발하기
3. QGIS 정보공유 커뮤니티, 3.0 미리보기

1. 시각적 모델러, 공간처리 툴박스

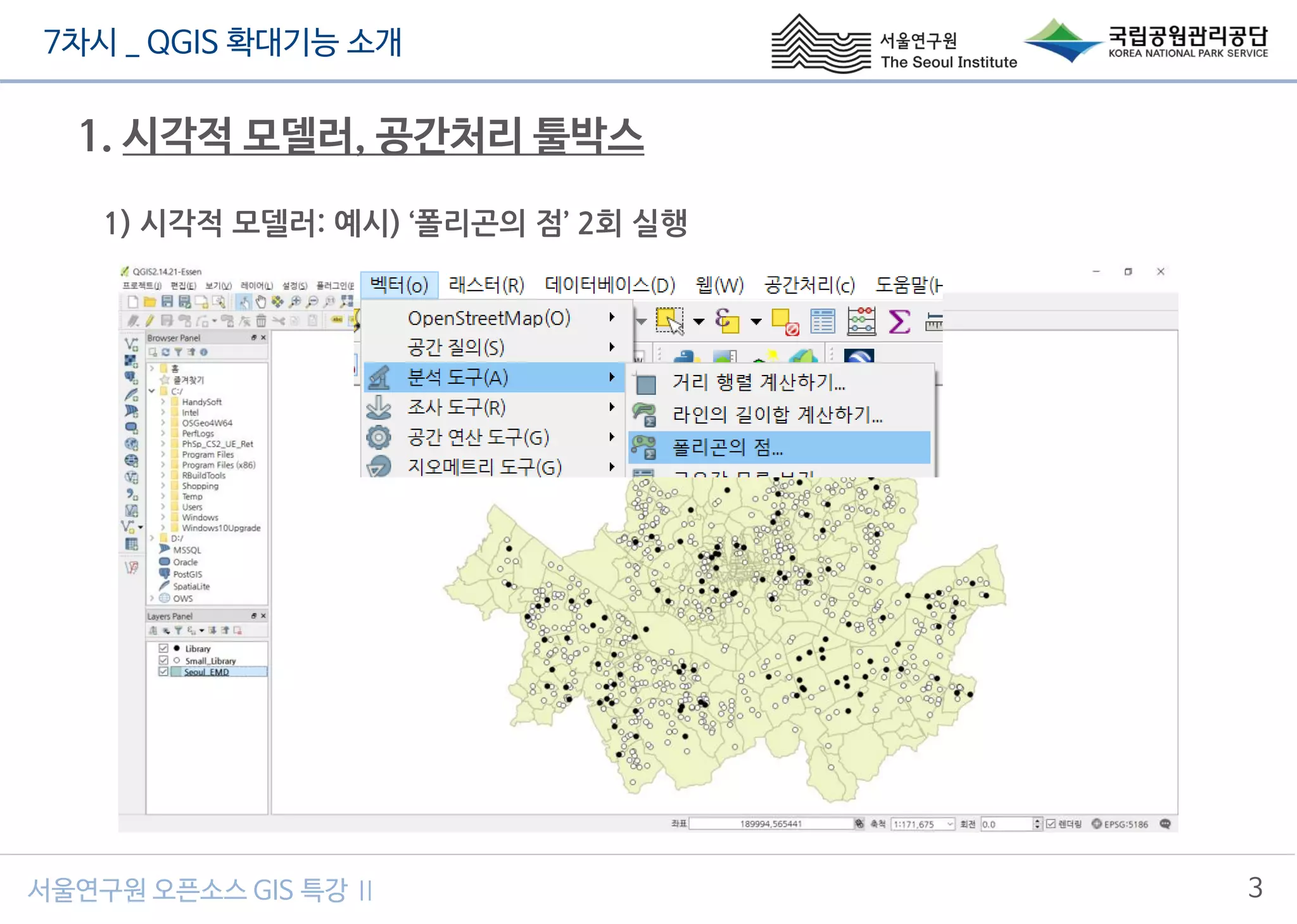

1) 시각적 모델러: 예시) ‘폴리곤의 점’ 2회 실행

1) 시각적 모델러
• 공간처리 > 시각적 모델러 :입력 탭

• 공간처리 > 시각적 모델러 :알고리즘 탭

• 파라미터 추가

• 알고리즘 추가

• 모델 및 그룹 이름 입력 > 모델 저장

• 공간처리 > 툴박스 > 모델 > MyGroup > MyModel

• MyModel 실행 창

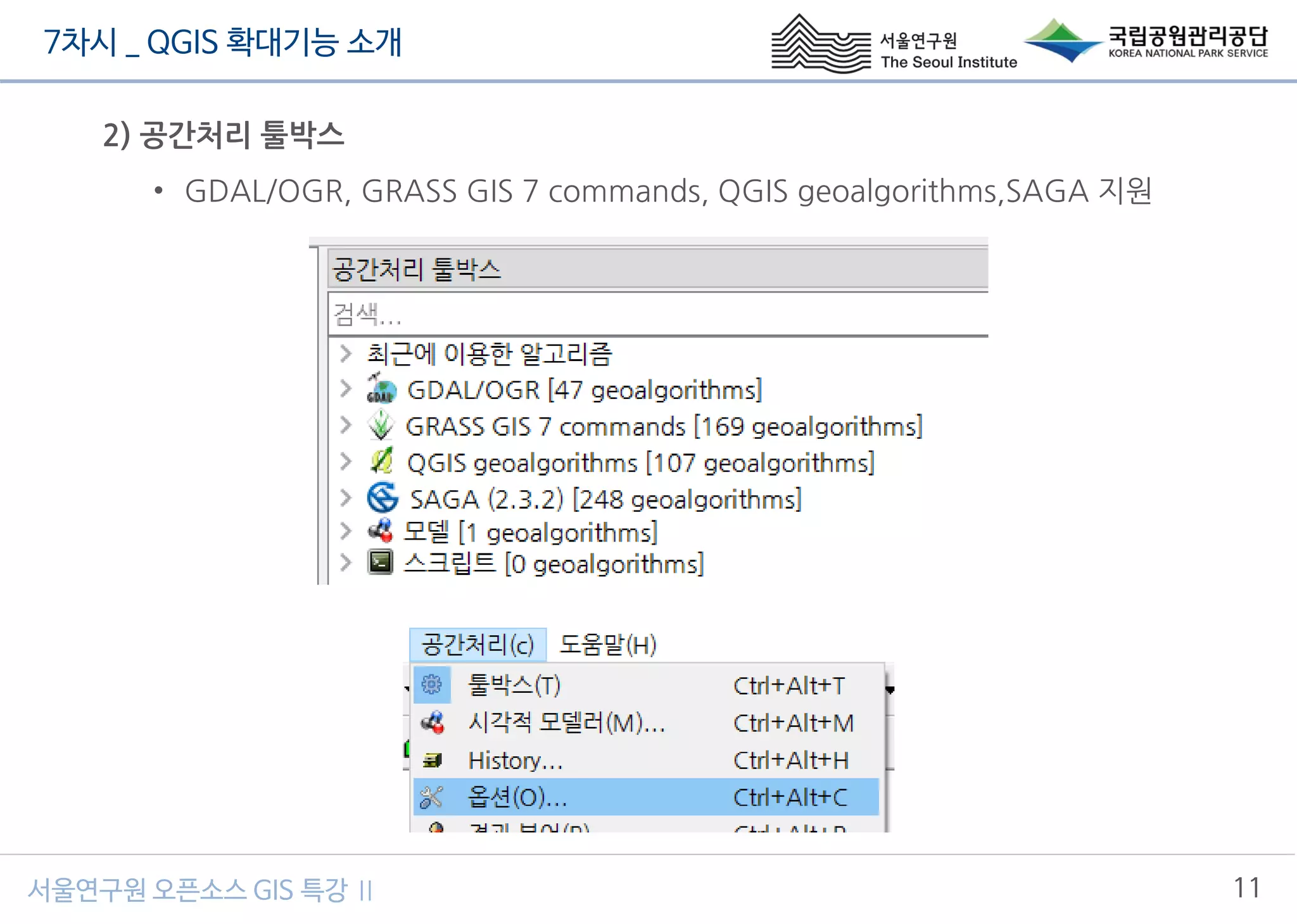

2) 공간처리 툴박스
• GDAL/OGR, GRASS GIS 7 commands, QGIS geoalgorithms,SAGA 지원

• R scripts 추가

• R scripts > Get R scripts from on-line scripts collection

• R scripts [59 geoalgorithms]

2. QGIS 플러그인 개발하기
1) QGIS 문서
• https://docs.qgis.org/2.18/ko/docs/pyqgis_developer_cookbook/plugins.html

2) QGIS Tutorials and Tips
• http://www.qgistutorials.com/ko/docs/building_a_python_plugin.html

3) QGIS 기반 공간통계
• https://opentutorials.org/module/982/7498

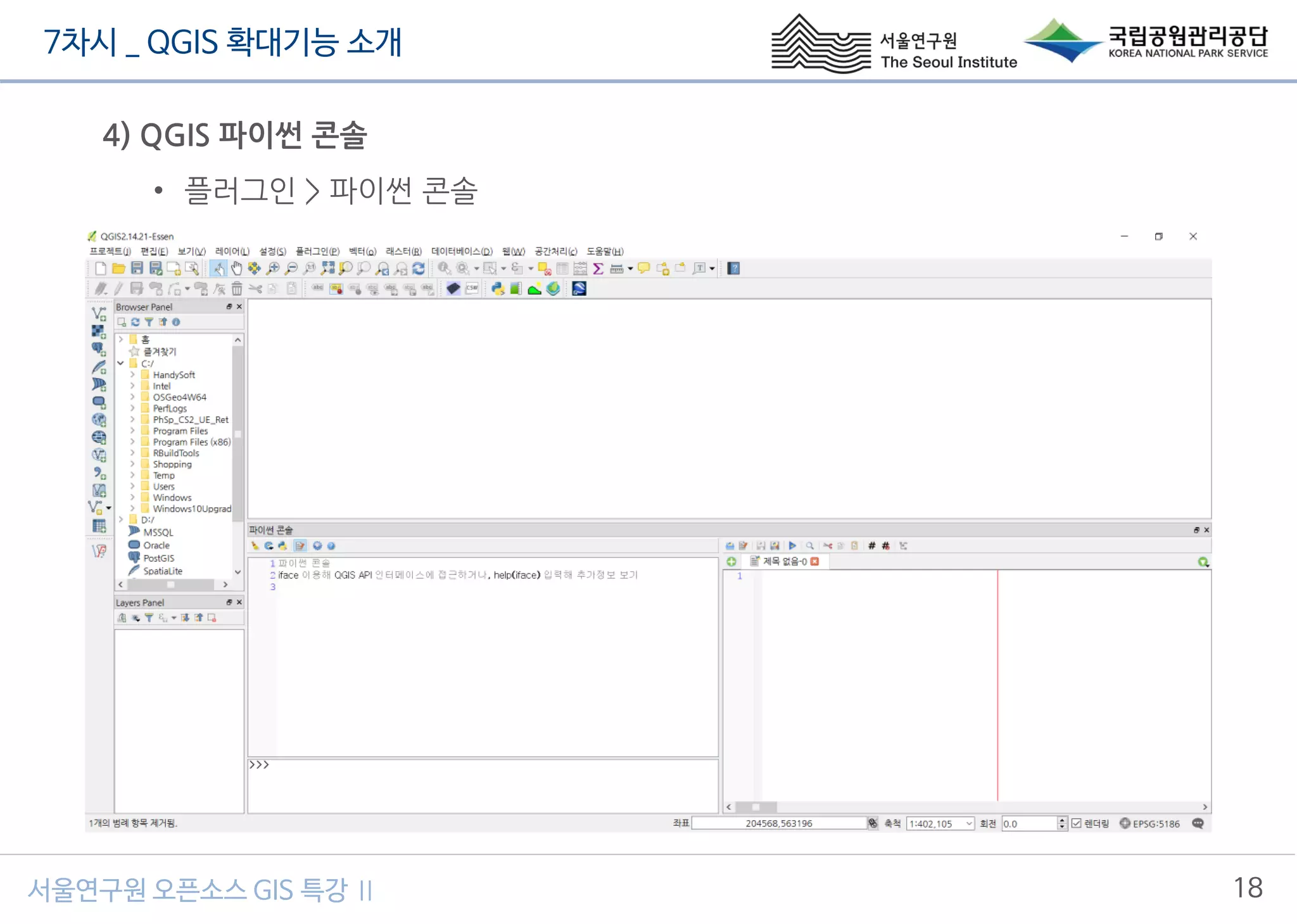

4) QGIS 파이썬 콘솔
• 플러그인 > 파이썬 콘솔

5) QGIS 파이썬 플러그인 개발을 위한 플러그인
• Plugin Builder: 플러그인 개발 시 QGIS 플러그인 템플릿 생성
• Plugin Reloader: 파이썬 플러그인 개발자의 편의를 위한 도구

6) Qt Designer with QGIS custom widgets
• 플러그인 인터페이스를 디자인하는 애플리케이션

3. QGIS 정보공유 커뮤니티, QGIS 3.0 미리보기
1) OSGeo 한국어지부. Since 2008

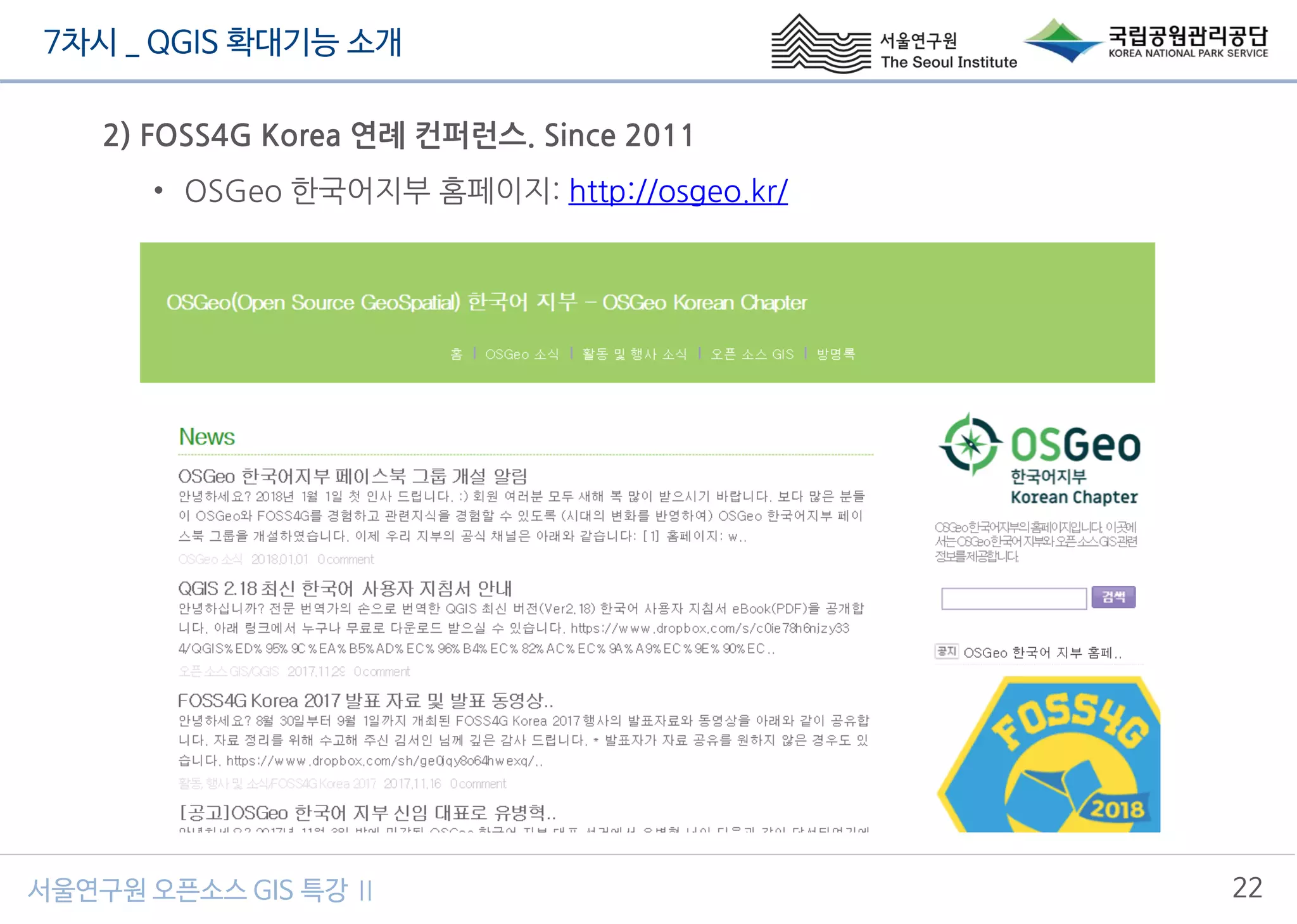

2) FOSS4G Korea 연례 컨퍼런스. Since 2011
• OSGeo 한국어지부 홈페이지: http://osgeo.kr/

3) QGIS 3.0
• QGIS 3.0 plans: http://blog.qgis.org/2016/02/10/qgis-3-0-plans/

끝.
