IRIGARE PRIN PICURARE
Tehnologiile de irigare prin picurare NaanDanJain oferă soluţii eficiente, flexibile şi
rentabile din punct de vedere al costurilor, pentru o gama largă de culturi, în diferite
condiţii de mediu, adaptate nevoilor variate ale clienţilor. Gama amplă de produse
include linii de picurare cu presiune compensată, linii de picurare tradiţionale, linii de
picurare cu pereţi subţiri şi picurători tip buton.

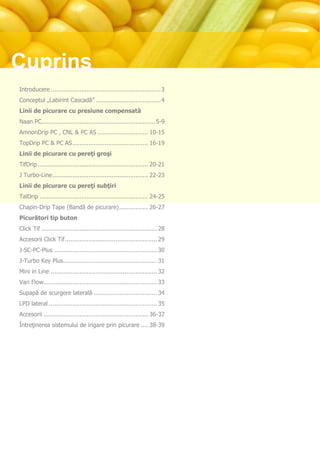

Cuprins
Introducere ............................................................. 3
Conceptul „Labirint Cascadă” .................................... 4
Linii de picurare cu presiune compensată
Naan PC............................................................... 5-9
AmnonDrip PC , CNL & PC AS ............................ 10-15
TopDrip PC & PC AS .......................................... 16-19
Linii de picurare cu pereţi groşi
TifDrip ............................................................. 20-21
J Turbo-Line ..................................................... 22-23
Linii de picurare cu pereţi subţiri
TalDrip ............................................................ 24-25
Chapin-Drip Tape (Bandă de picurare) ................ 26-27
Picurători tip buton
Click Tif ................................................................ 28
Accesorii Click Tif ................................................... 29
J-SC-PC-Plus ......................................................... 30
J-Turbo Key Plus.................................................... 31
Mini in Line ........................................................... 32
Vari Flow............................................................... 33
Supapă de scurgere laterală ................................... 34
LPD lateral ............................................................ 35
Accesorii .......................................................... 36-37
Întreţinerea sistemului de irigare prin picurare .... 38-39

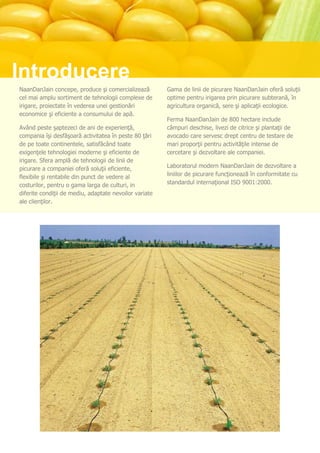

Introducere
NaanDanJain concepe, produce şi comercializează Gama de linii de picurare NaanDanJain oferă soluţii
cel mai amplu sortiment de tehnologii complexe de optime pentru irigarea prin picurare subterană, în
irigare, proiectate în vederea unei gestionări agricultura organică, sere şi aplicaţii ecologice.
economice şi eficiente a consumului de apă.
Ferma NaanDanJain de 800 hectare include
Având peste şaptezeci de ani de experienţă, câmpuri deschise, livezi de citrice şi plantaţii de
compania îşi desfăşoară activitatea în peste 80 ţări avocado care servesc drept centru de testare de
de pe toate continentele, satisfăcând toate mari proporţii pentru activităţile intense de
exigenţele tehnologiei moderne şi eficiente de cercetare şi dezvoltare ale companiei.
irigare. Sfera amplă de tehnologii de linii de
picurare a companiei oferă soluţii eficiente, Laboratorul modern NaanDanJain de dezvoltare a
flexibile şi rentabile din punct de vedere al liniilor de picurare funcţionează în conformitate cu
costurilor, pentru o gama larga de culturi, in standardul internaţional ISO 9001:2000.
diferite condiţii de mediu, adaptate nevoilor variate
ale clienţilor.

Labirint Cascadă
Labirint Cascadă reprezintă un concept inovator în
sistemele liniilor de picurare de volum redus. Structura
unică a picurătorului înlesneşte auto-curăţarea curgere şerpuită

intensificată, împiedicând înfundarea şi îmbunătăţind în
curgere turbulentă ciclonică
mare măsură durabilitatea.

AVANTAJE
 Utilizarea picurătorilor de volum redus
 Funcţie unică de auto-curăţare
 Pasaje de apă mai late
 Acurateţe şi uniformitate a fluxului pe termen
dinţi cascadă unici
lung
 Laterale mai lungi pasaje de apă late
 Costuri mai scăzute per suprafaţă
 Durată de viaţă a produsului prelungită

SISTEM CU FLUX DUBLU
Dinţii conceptului Labirint Cascadă creează un regim
de flux dublu care îmbină fluxul central rapid cu Particulele mici pătrund în
turbulenţa ciclonului, înlesnind curăţarea şi spălarea sistemul de filtrare

constantă. Se previne astfel înfundarea şi se
îmbunătăţeşte durabilitatea picurătorului.

AUTO-CURĂŢARE EFICIENTĂ
Pe parcursul procesului de auto-curăţare, se
îndepărtează particulele de pământ şi nisip care
pătrund în sistemul de filtrare, împiedicând
sedimentarea şi înfundarea. Turbulenţa ciclonică
îndepărtează particulele
CARACTERISTICA HIDRAULICĂ A LABIRINTULUI
Raportul de reglare al Labirintului Cascadă este de
1:2.2 – în timp ce presiunea se dublează, debitul se
modifică cu doar 45%.

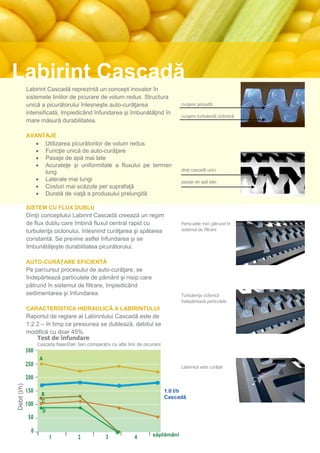

Test de înfundare
Cascada NaanDan Jain comparativ cu alte linii de picurare

Labirintul este curăţat
Debit (l/h)

1.0 l/h
Cascadă

săptămâni

NaanPC
Picurătorul PC (cu presiune
compensată) inovator asigură
cea mai înaltă durabilitate şi o
performanţă excelentă

APLICAŢII
 Soluţia ideală pentru irigarea terenurilor cu
diferenţe de nivel sau în cazul in care sunt
necesare laterale lungi;
 Pentru irigarea corectă a livezilor, culturilor în
câmp deschis şi sere.

STRUCTURĂ ŞI CARACTERISTICI
 Linie de picurare continuă, fabricată din
polipropilenă de 16 mm şi 22 mm, cu picurători
integraţi cu presiune compensată;
 Dublă admisie şi evacuare de apă pe picurător;
 Noua diafragmă de silicon asigură fiabilitate şi
performanţă pentru diferite tipuri de apă,
produse chimice sau îngrăşăminte;
 Mecanism individual dublu de filtrare şi spălare,
pentru o rezistenţă ridicată la înfundare şi
capacitate de auto-curăţare.

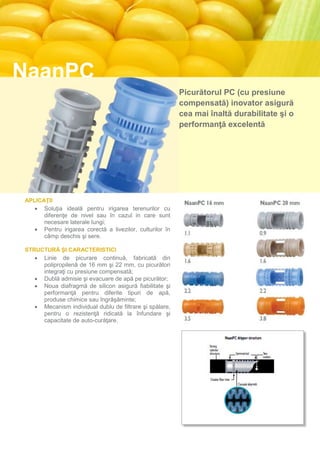

Structura picurătorului NaanPC

Structură cilindrică puternică
Simetric
Două orificii de evacuare
Admisie dublă cu filtru
Cascadă labirint

NaanPC

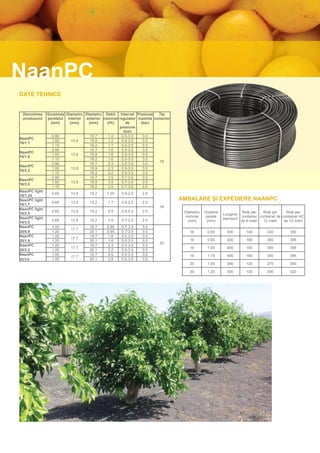

DATE TEHNICE

Denumirea Grosimea Diametru Diametru Debit Interval Presiune Tip
produsului peretelui interior exterior nominal regulator maximă conector
(mm) (mm) (mm) (l/h) de (bar)
presiune
(bar)
0.90 15.7 1.2 0.5-3.0 3.0
NaanPC
1.00 13.9 15.9 1.2 0.5-3.5 3.5
16/1.1
1.15 16.2 1.1 0.5-3.5 3.5
0.90 15.7 1.6 0.5-3.0 3.0
NaanPC
1.00 13.9 15.9 1.6 0.5-3.5 3.5
16/1.6
1.15 16.2 1.6 0.5-3.5 3.5
16
0.90 15.7 2.3 0.5-3.0 3.0
NaanPC
1.00 13.9 15.9 2.3 0.5-3.5 3.5
16/2.2
1.15 16.2 2.2 0.5-3.5 3.5
0.90 15.7 3.5 0.7-3.0 3.0
NaanPC
1.00 13.9 15.9 3.5 0.7-3.5 3.5
16/3.5
1.15 16.2 3.5 0.7-3.5 3.5
NaanPC light
0.65 13.9 15.2 1.25 0.5-2.0 2.0
16/1.25
NaanPC light AMBALARE ŞI EXPEDIERE NAANPC
0.65 13.9 15.2 1.7 0.5-2.0 2.0
16/1.7
16
NaanPC light
0.65 13.9 15.2 2.5 0.5-2.0 2.0 Diametru Grosime Role per Role per Role per
16/2.5 Lungime
NaanPC light nominal perete container container de container HC
0.65 13.9 15.2 3.5 0.7-2.0 2.0 standard
16/3.5 (mm) (mm) de 6 metri 12 metri de 12 metri
NaanPC 1.00 19.7 0.95 0.7-3.0 3.0
17.7
20/0.9 1.20 20.1 0.95 0.7-3.5 3.5 16 0.65 500 145 330 350
NaanPC 1.00 19.7 1.6 0.5-3.0 3.0
17.7 16 0.90 400 165 350 395
20/1.6 1.20 20.1 1.6 0.5-3.5 3.5
20
NaanPC 1.00 19.7 2.3 0.5-3.0 3.0
17.7 16 1.00 400 165 350 395
20/2.2 1.20 20.1 2.2 0.5-3.5 3.5
NaanPC 1.00 19.7 4.0 0.5-3.0 3.0 16 1.15 400 165 350 395
17.7
20/3.8 1.20 20.1 3.8 0.5-3.5 3.5
20 1.00 300 120 270 300

20 1.20 300 130 290 320

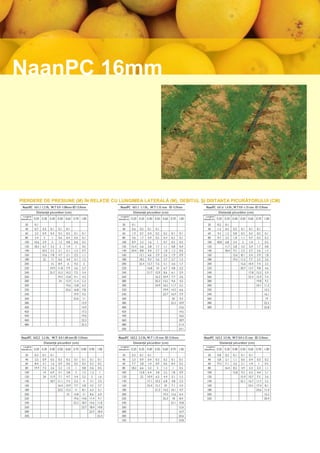

NaanPC 16mm

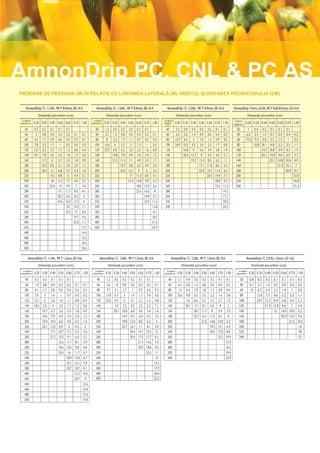

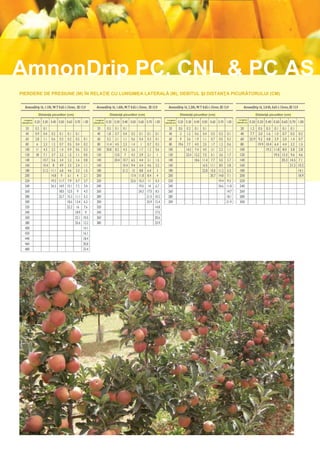

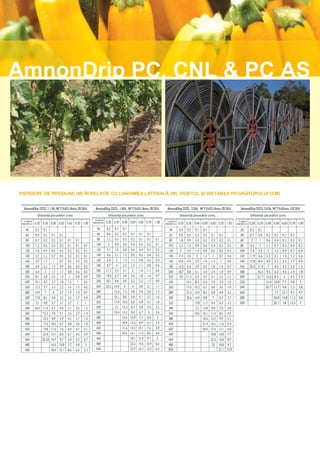

PIERDERE DE PRESIUNE (M) ÎN RELAŢIE CU LUNGIMEA LATERALĂ (M), DEBITUL ŞI DISTANŢA PICURĂTORULUI (CM)

Distanţă picurător (cm) Distanţă picurător (cm) Distanţă picurător (cm)
Lungime Lungime Lungime
laterală (m) laterală (m) laterală (m)

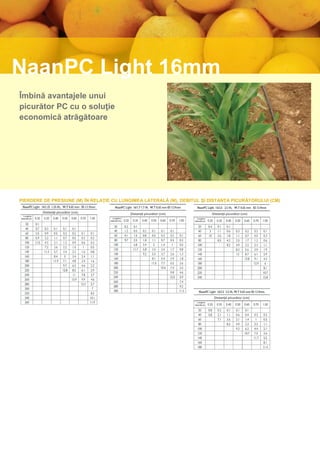

NaanPC Light 16mm
Îmbină avantajele unui
picurător PC cu o soluţie
economică atrăgătoare


Lungime
laterală (m) Lungime Lungime
laterală (m) laterală (m)

Distanţă picurător (cm)
Lungime
laterală (m)

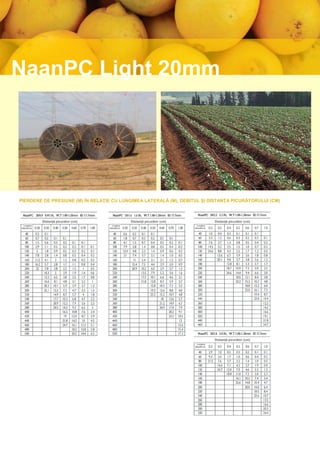

NaanPC Light 20mm



Lungime
laterală (m)

AmnonDrip PC, CNL & PC AS
Linie de picurare inovatoare, cu
presiune compensată (PC), cu
modele anti-sifon (AS) şi
compensare protecție
antiscurgere (CNL), pe baza
conceptului de Labirint
Cascadă.

APLICAŢII
 Linie de picurare versatilă, multifuncţională
 Irigare pulsatorie a serelor, culturilor de legume şi
livezilor
 Irigare prin picurare subterană (SDI)
 Reduce timpul de umplere pentru câmpurile mari, cu
rânduri lungi

 Presiune compensată (PC) pentru o precizie maximă
în irigarea terenurilor cu diferenţe de nivel şi laterale
lungi
 Labirintul cascadă asigură o curgere turbulentă
puternică pentru auto-curăţare
 Conceptul hidrodinamic al picurătorului asigură
curgerea continuă a sedimentelor şi a particulelor de
noroi mici
 Coeficient de variaţie (CV) redus pentru uniformitate
maximă
 Structura tip baraj împiedică pătrunderea rădăcinilor şi
a nisipului
 Structura orificiului lateral de admisie a apei
îmbunătăţeşte rezistenţa la înfundare
 Diafragmă de calitate superioară
 Disponibilă ca rolă obişnuită sau pe rolă de carton
(consultaţi tabelul privind ambalarea şi expedierea)

MODELE SPECIALE DATE TEHNICE
 CNL: Conceptul de presiune compensată antiscurgere  Debit: 1,1, 1,6, 2,2, 3,8 l/h
reduce timpul de umplere laterală şi înlesneşte irigarea  CNL: Presiune de deschidere – 1,0 bari
pulsatorie Presiune de închidere – 0,25 bari
 PC AS: Conceptul de presiune compensată anti-sifon  Interval de reglare a presiunii:
previne aspiraţia în etapa de drenaj. Adecvat pentru modele PC & AS – 0,5-4,0 bari
 irigarea prin picurare subterană. PC CNL – 1,0-4,0 bari
 Filtrare recomandată: 130 microni (120 sită)

DATE TEHNICE
Diametru Grosimea Diametru Diametru Presiune Tip conector
nominal peretelui exterior interior maximă VEDERE DE SUS VEDERE DE JOS
(mm) (mm) (mm) (bar) Conceptul tip baraj împiedică
pătrunderea rădăcinilor şi a nisipului
(mm) (mil) Conector Bandă
16 0.65 25 15.20 13.9 2.0 ● Filtru cu orificii laterale de
admisie a apei
16 0.90 35 15.70 13.9 3.0 ●
16 1.00 39 15.90 13.9 3.5 ●
16 1.15 45 16.20 13.9 3.5
17 0.90 35 16.20 14.4 3.0 ●
17 1.20 47 17.00 14.6 3.5 ● Diafragmă mare
20 1.00 39 19.70 17.70 3.0 ● cu dublă destinaţie

20 1.20 45 20.10 17.70 3.5 ●
22 0.65 25 22.10 20.8 2.5 ●
23 1.00 37 22.80 20.8 3.0 ●

Protecție antiscurgere şi anti-sifon Pasaj apă lat,
labirint cascadă
şi funcţie de
auto-curăţare
AMBALARE ŞI EXPEDIERE AMNONDRIP puternică

Role (standard)

Diametru Grosime Lungime Role per Role per Role per
nominal perete standard container container container
(mm) (mm) rolă (m) de 6 metri de 12 HC de 12
metri metri
16 0.65 500 150 330 375
16 0.90 500 150 330 375
16 1.00 500 150 330 375
16 1.15 500 150 330 375
17 0.90 500 150 330 375
17 1.00 500 150 330 375
17 1.20 500 150 330 375
20 1.00 300 150 330 375
20 1.20 300 150 330 375

Role de carton

Diametru Grosime Lungime Role per Role per Role per
nominal perete standard container container container
(mm) (mm) rolă (m) de 6 metri de 12 HC de 12
metri metri
16 0.65 500 320 640 720
16 0.90 450 320 640 720
16 1.00 450 320 640 720
17 0.65 500 320 640 720
17 0.90 450 320 640 720
17 1.00 400 320 640 720
20 0.90 300 320 640 720
20 1.00 300 320 640 720
22 0.65 300 320 640 720
23 0.90 250 320 640 720
23 1.00 250 320 640 720

*Distanţa picurătorului poate afecta lungimea rolei.


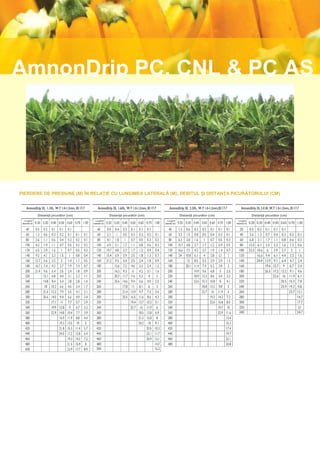

Distanţă picurător (cm) Distanţă picurător (cm) Distanţă picurător (cm) Distanţă picurător (cm)
Lungime Lungime Lungime Lungime
laterală (m) laterală (m) laterală (m) laterală (m)


laterală (m) laterală (m) laterală
(m)




Lungime
laterală (m)

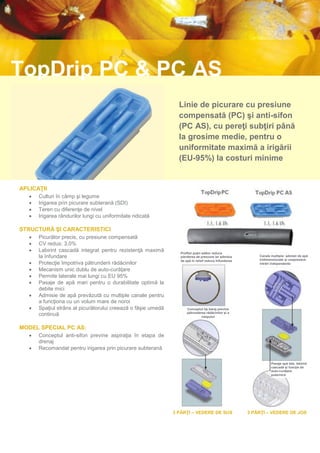

TopDrip PC & PC AS
Linie de picurare cu presiune
compensată (PC) şi anti-sifon
(PC AS), cu pereţi subţiri până
la grosime medie, pentru o
uniformitate maximă a irigării
(EU-95%) la costuri minime

APLICAŢII
 Culturi în câmp şi legume
 Irigarea prin picurare subterană (SDI)
 Teren cu diferenţe de nivel
 Irigarea rândurilor lungi cu uniformitate ridicată

 Picurător precis, cu presiune compensată
 CV redus: 3,0%
 Labirint cascadă integrat pentru rezistenţă maximă Profilul puţin adânc reduce
la înfundare pierderea de presiune iar admisia Canale multiple: admisii de apă
de apă în relief reduce înfundarea tridimensionale şi unsprezece
 Protecţie împotriva pătrunderii rădăcinilor intrări independente

 Mecanism unic dublu de auto-curăţare
 Permite laterale mai lungi cu EU 95%
 Pasaje de apă mari pentru o durabilitate optimă la
debite mici
 Admisie de apă prevăzută cu multiple canale pentru
a funcţiona cu un volum mare de noroi
 Spaţiul strâns al picurătorului creează o fâşie umedă Conceptul tip baraj previne
pătrunderea rădăcinilor şi a
continuă nisipului

MODEL SPECIAL PC AS:
 Conceptul anti-sifon previne aspiraţia în etapa de
drenaj
 Recomandat pentru irigarea prin picurare subterană

Pasaje apă late, labirint
cascadă şi funcţie de
auto-curăţare
puternică

3 PĂRŢI – VEDERE DE SUS 3 PĂRŢI – VEDERE DE JOS

TopDrip PC & PC AS
DATE TEHNICE
DATE TEHNICE
 Debit: 1,1, 1,6 l/h
Grosimea peretelui Diametru Presiune Conectori
 Interval de reglare a presiunii: 0,4-2,5 bari Diametru Diametru
exterior maximă
 Presiune de lucru: 0,4-2,5 bari, în funcţie de nominal mil mm interior (mm) Bandă
(mm) (bar)
grosimea peretelui 16 13 0.33 16.2 16.86 1.4 •
 Grosimea peretelui: 13-25 mil, 0,33-0,63 mm 15 0.38 16.2 16.96 1.8 •
 Filtrare recomandată: 130 microni (120 sită) 18 0.45 15.8 16.70 2.0 •
25 0.63 15.6 16.86 2.5 •
22 13 0.33 22.2 22.86 1.2 •
15 0.38 22.2 22.96 1.4 •
18 0.45 22.2 23.10 1.7 •
25 0.63 22.2 23.46 2.0 •

AMBALARE ŞI EXPEDIERE TOPDRIP

Role de carton

Role per Role per
Diametru Grosime Lungime Role Role per
container container
nominal perete standard per container
de 12 HC de 12
(mm) (mm) rolă* (m) palet de 6 metri
metri metri
16mm 13 1250 16 320 640 720
16mm 15 1250 16 320 640 720
16mm 18 1150 16 320 640 720
16mm 25 700 16 320 640 720
22mm 13 550 16 320 640 720
22mm 15 500 16 320 640 720
22mm 18 450 16 320 640 720
22mm 25 375 16 320 640 720

*Distanţa picurătorului poate afecta lungimea rolei.

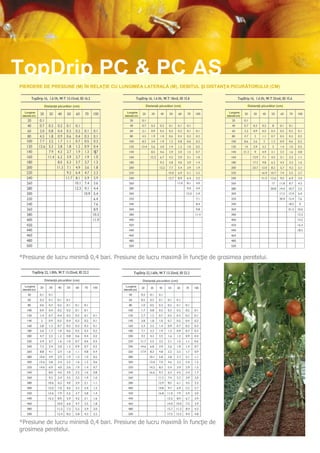

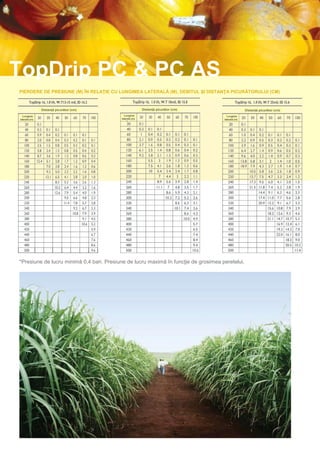

TopDrip PC & PC AS


*Presiune de lucru minimă 0,4 bari. Presiune de lucru maximă în funcţie de grosimea peretelui.

TopDrip PC & PC AS



*Presiune de lucru minimă 0,4 bari. Presiune de lucru maximă în funcţie de grosimea peretelui.

Distanţă picurător (cm) Distanţă picurător (cm)
Lungime Lungime
laterală (m) laterală (m)

*Presiune de lucru minimă 0,4 bari. Presiune de lucru maximă în funcţie de
grosimea peretelui.

TifDrip
Picurător cilindric de 16 mm,
de lungă durată şi înaltă
performanţă, ce incorporează
avantajele unice ale
conceptului Labirint cascadă.

APLICATII
 Linie de picurare pentru toate tipurile de
culturi
 Ideal pentru sere, culturi de legume si flori
 Recomandat în cazul în care sunt necesare
un debitul scăzut şi o distanţă mică.

 Design cilindric compact, prevăzut cu două
orificii de admisie şi de evacuare a apei ce
asigură rezistenţa înaltă la înfundare şi
durabilitatea ridicată;
 O gama variată de grosimi ale peretelui: 0.65
- 1.15 mm;
 Pasajele largi facilitează îndepărtarea
constantă a particulelor de nisip sau pământ,
contribuind la o auto-curăţare eficientă;
 Coeficientul de variaţie scăzut asigură un
debit precis şi fiabil;
 Asigură o economie semnificativă de apă şi
îngrăşăminte.

DEBIT COMPARATIV CU PRESIUNE Debit comparativ cu presiune

Debit nominal (l/h)
Debit (l/h)

Presiune (bari)

a = Constantă a debitului picurătorului, x = Exponent al debitului picurătorului

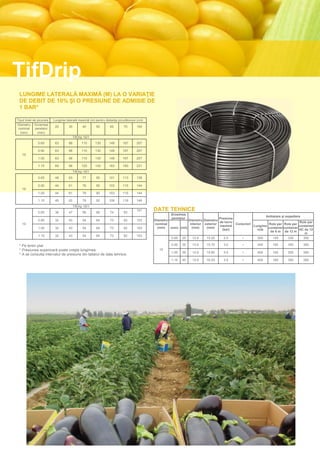

TifDrip
LUNGIME LATERALĂ MAXIMĂ (M) LA O VARIAŢIE
DE DEBIT DE 10% ŞI O PRESIUNE DE ADMISIE DE
1 BAR*

Tipul liniei de picurare Lungime laterală maximă (m) pentru distanţa picurătorului (cm)
Diametru Grosimea
20 30 40 50 60 70 100
nominal peretelui
(mm) (mm)
TifDrip 16/1
0.65 63 88 110 130 149 167 207

0.90 63 88 110 130 149 167 207
16
1.00 63 88 110 130 149 167 207

1.15 69 96 120 142 163 183 231
TifDrip 16/1
0.65 48 63 77 90 101 113 138

0.90 44 61 76 90 103 115 144
16
1.00 44 61 76 90 103 115 144

1.15 45 62 78 92 106 118 149
TifDrip 16/1
0.65 36 47 56 66 74 83
101 DATE TEHNICE
Grosimea
Ambalare şi expediere
peretelui Presiune
0.90 32 43 54 64 73 82 103 Diametru Diametru Diametru
de lucru Role per
16 nominal interior exterior Conectori Role per Role per
maximă Lungime container
1.00 32 43 54 64 73 82 103 (mm) (mm) (mil) (mm) (mm) container container
(bar) rolă HC de 12
de 6 m de 12 m
m
1.15 32 43 54 64 73 82 103
0.65 25 13.9 15.20 2.0 • 500 145 330 350

* Pe teren plat 0.90 35 13.9 15.70 3.0 • 400 165 350 395
* Presiunea superioară poate creşte lungimea 16
1.00 39 13.9 15.90 3.5 • 400 165 350 395
* A se consulta intervalul de presiune din tabelul de date tehnice.
1.15 45 13.9 16.20 3.5 • 400 165 350 395

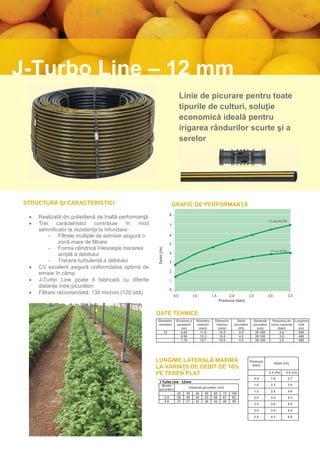

J-Turbo Line – 12 mm
Linie de picurare pentru toate
tipurile de culturi, soluţie
economică ideală pentru
irigarea rândurilor scurte şi a
serelor

STRUCTURĂ ŞI CARACTERISTICI GRAFIC DE PERFORMANŢĂ

 Realizată din polietilenă de înaltă performanţă
 Trei caracteristici contribuie în mod
semnificativ la rezistenţa la înfundare:
- Filtrele multiple de admisie asigură o
zonă mare de filtrare
- Forma cilindrică înlesneşte trecerea
Debit (l/h)

amplă a debitului
- Trecere turbulentă a debitului
 CV excelent asigură uniformitatea optimă de
emisie în câmp
 J-Turbo Line poate fi fabricată cu diferite
distanțe între picurători
Presiune (bari)

DATE TEHNICE
Diametru Grosime a Diametru Diametru Debit Distanţă Presiune de Lungime
nominal peretelui exterior interior picurător picurător lucru maximă rolă
mm (mm) (mm) (l/h) (cm) (bari) (m)
12 0.65 11.8 10.5 4.0 20-100 2.0 500
0.90 12.3 10.5 4.0 20-100 3.5 400
1.10 12.7 10.5 4.0 20-100 3.5 400

LUNGIME LATERALĂ MAXIMĂ Presiune
Debit (l/h)
LA VARIAŢII DE DEBIT DE 10% (bari)

PE TEREN PLAT 2.4 (l/h) 4.0 (l/h)
0.5 1.6 2.7
J-Turbo Line - 12mm
Model 1.0 2.3 3.8
picurător
1.5 2.8 4.6
20 30 40 50 60 75 100
2.4 29 38 45 52 59 67 82 2.0 3.2 5.3
4.0 21 27 32 38 42 49 59
2.5 3.6 5.9

3.0 3.9 6.4

3.5 4.2 6.9

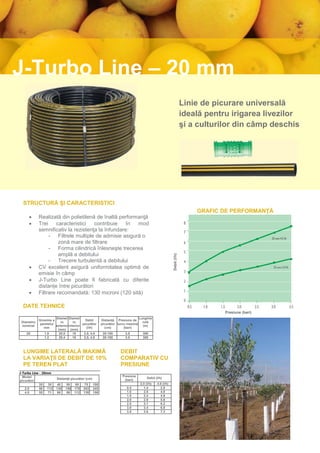

J-Turbo Line – 20 mm
Linie de picurare universală
ideală pentru irigarea livezilor
şi a culturilor din câmp deschis

GRAFIC DE PERFORMANŢĂ
 Realizată din polietilenă de înaltă performanţă
 Trei caracteristici contribuie în mod
semnificativ la rezistenţa la înfundare:
- Filtrele multiple de admisie asigură o
zonă mare de filtrare
- Forma cilindrică înlesneşte trecerea
amplă a debitului
Debit (l/h)

- Trecere turbulentă a debitului
 CV excelent asigură uniformitatea optimă de
emisie în câmp
 J-Turbo Line poate fi fabricată cu diferite
distanțe între picurători

DATE TEHNICE
Presiune (bari)
Diamet Diamet Lungime
Grosime a Debit Distanţă Presiune de
Diametru ru ru rolă
peretelui picurător picurător lucru maximă
nominal exterior interior (m)
mm (l/h) (cm) (bari)
(mm) (mm)
20 1.0 20.0 18 2.0, 4.0 20-100 3.0 300
1.2 20.4 18 2.0, 4.0 20-100 3.0 300

LUNGIME LATERALĂ MAXIMĂ DEBIT
LA VARIAŢII DE DEBIT DE 10% COMPARATIV CU
PE TEREN PLAT PRESIUNE
J-Turbo Line - 20mm
Model Presiune
Distanţă picurător (cm) Debit (l/h)
picurător (bari)
20 30 40 50 60 75 100 2.0 (l/h) 4.0 (l/h)
2.0 86 112 135 156 176 203 245 0.5 1.4 2.9
4.0 55 71 86 99 112 130 156 1.0 2.0 4.0
1.5 2.4 4.9
2.0 2.8 5.6
2.5 3.1 6.2
3.0 3.4 6.8
3.5 3.6 7.3

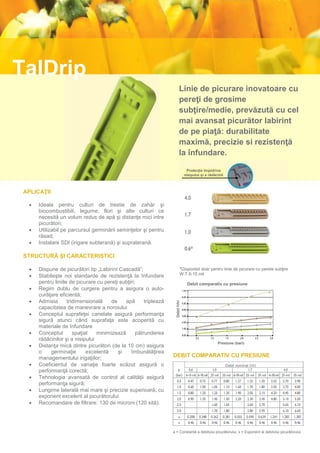

TalDrip
Linie de picurare inovatoare cu
pereţi de grosime
subţire/medie, prevăzută cu cel
mai avansat picurător labirint
de pe piaţă: durabilitate
maximă, precizie si rezistenţă
la înfundare.

Protecţie împotriva
nisipului şi a rădăcinii

APLICAŢII

 Ideala pentru culturi de trestie de zahăr şi
biocombustibili, legume, flori şi alte culturi ce
necesită un volum redus de apă şi distanţe mici intre
picurători;
 Utilizabil pe parcursul germinării seminţelor şi pentru
răsad;
 Instalare SDI (irigare subterană) şi supraterană.


 Dispune de picurători tip „Labirint Cascadă”; *Disponibil doar pentru linie de picurare cu perete subţire
 Stabileşte noi standarde de rezistenţă la înfundare W.T 6-15 mil
pentru liniile de picurare cu pereţi subţiri; Debit comparativ cu presiune
 Regim dublu de curgere pentru a asigura o auto-
curăţare eficientă;
 Admisia tridimensională de apă triplează
Debit (l/h)

capacitatea de manevrare a noroiului
 Conceptul suprafeţei canelate asigură performanţa
sigură atunci când suprafaţa este acoperită cu
materiale de înfundare
 Conceptul spaţial minimizează pătrunderea
rădăcinilor şi a nisipului
Presiune (bari)
 Distanţa mică dintre picurători (de la 10 cm) asigura
o germinaţie excelentă şi îmbunătăţirea
managementului irigaţiilor; DEBIT COMPARATIV CU PRESIUNE
 Coeficientul de variaţie foarte scăzut asigură o Debit nominal (l/h)
performanţă corectă;
 Tehnologia avansată de control al calităţii asigură
performanţa sigură;
 Lungime laterală mai mare şi precizie superioară, cu
exponent excelent al picurătorului
 Recomandare de filtrare: 130 de microni (120 sită).

a = Constantă a debitului picurătorului, x = Exponent al debitului picurătorului

TalDrip

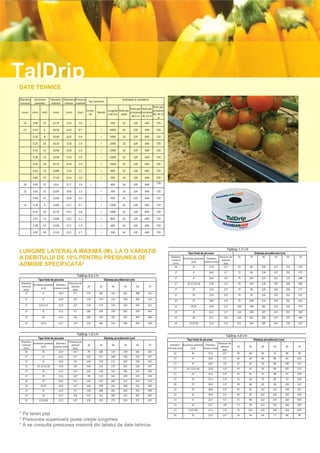

DATE TEHNICE

Diametru Grosimea Diametru Diametru Presiune Ambalare şi expediere
Tip conectori
nominal peretelui exterior interior maximă
Role per
Role per Role per
Conec- Lungime Role per container
(mm) (mm) (mil) (mm) (mm) (bar) Bandă container container
tor rolă (m) palet HC de 12
de 6 m de 12 m
m
16 0.90 35 15.70 13.9 3.0 • 500 16 320 640 720

17 0.15 6 16.30 16.0 0.7 • 4000 16 320 640 720

0.20 8 16.40 16.0 0.9 • 3000 16 320 640 720

0.25 10 16.30 15.8 1.0 • 2000 16 320 640 720

0.33 13 16.46 15.8 1.4 • 2000 16 320 640 720

0.38 15 16.56 15.8 1.8 • 2000 16 320 640 720

0.45 18 16.70 15.8 2.0 • 1500 16 320 640 720

0.63 25 16.86 15.6 2.5 • 900 16 320 640 720

0.85 35 17.10 15.4 3.0 • 500 16 320 640 720
720
20 0.95 37 19.6 17.7 3.0 • 400 16 320 640

22 0.63 25 22.06 20.8 2.5 • 700 16 320 640 720

0.90 35 22.60 20.8 3.0 • 400 16 320 640 720

23 0.20 8 22.60 22.2 0.7 • 1500 16 320 640 720

0.25 10 22.70 22.2 0.8 • 1000 16 320 640 720

0.33 13 22.86 22.2 1.2 • 800 16 320 640 720

0.38 15 22.96 22.2 1.4 • 600 16 320 640 720

0.45 18 23.10 22.2 1.7 • 500 16 320 640 720

TalDrip 1.7 l/h
LUNGIME LATERALĂ MAXIMĂ (M), LA O VARIAŢIE Tipul liniei de picurare Distanţa picurătorului (cm)
Diametru Presiune de 20 30 40 50 60 70
A DEBITULUI DE 10% PENTRU PRESIUNEA DE nominal
Grosimea peretelui Diametru
admisie
(mil) interior (mm)
ADMISIE SPECIFICATĂ* (mm)
16 35 13.9
(bar)
1.0 * 59 80 100 117 133 149

17 6 16.0 0.7 72 96 118 137 155 173
TalDrip 0.6 l/h
17 8 16.0 0.9 79 105 129 151 171 188
Tipul liniei de picurare Distanţa picurătorului (cm)
Diametru Presiune de 17 10 ,13,15,18 15.8 1.0* 78 104 128 149 169 188
Grosimea peretelui Diametru
nominal admisie 20 30 40 50 60 70
(mil) interior (mm)
(mm) (bar) 17 25 15.6 1.0* 74 99 120 144 159 177
17 6 16.0 0.7 135 182 224 262 298 331
17 35 15.4 1.0* 70 93 114 133 151 167
17 8 16.0 0.9 130 174 214 250 283 315
20 37 18.0 1.0* 79 108 134 159 181 202
17 10;13;15 15.8 1.0* 130 174 214 250 283 315 22 25;35 20.8 1.0* 109 148 183 215 245 274

23 8 22.2 0.7 182 254 320 382 439 493 23 8 22.2 0.7 114 158 197 233 267 300

23 10 22.2 0.8 185 259 325 387 445 500 23 10 22.2 0.8 116 161 200 237 271 304

23 13;15 22.2 1.0* 191 266 333 396 454 510 23 13;15;18 22.2 1.0* 121 166 206 243 278 311

TalDrip 1.0 l/h TalDrip 4.0 l/h
Tipul liniei de picurare Distanţa picurătorului (cm) Tipul liniei de picurare Distanţa picurătorului (cm)
Diametru Presiune de
Grosimea peretelui Diametru Presiune de
nominal admisie 20 30 40 50 60 70 Diametru Grosimea peretelui Diametru
(mil) interior (mm) admisie 20 30 40 50 60 70
(mm) (bar) nominal (mm) (mil) interior (mm)
(bar)
16 35 13.9 1.0 * 79 108 134 159 181 202
16 35 13.9 1.0 * 36 49 60 71 80 90
17 6 16.0 0.7 102 137 168 196 223 247
17 6 16.0 0.7 42 56 69 80 91 101
17 8 16.0 0.9 104 139 171 200 226 252
17 8 16.0 0.9 47 62 76 89 100 111
17 10 ,13,15,18 15.8 1.0* 105 141 172 201 228 253
17 10 ,13,15,18 15.8 1.0* 47 63 76 89 101 112
17 25 15.6 1.0* 102 136 167 195 221 246
17 25 15.6 1.0* 45 61 74 86 97 109
17 35 15.4 1.0* 99 133 162 190 215 239
17 35 15.4 1.0* 43 58 70 82 93 103
20 37 18.0 1.0* 105 145 181 215 245 274
20 37 18.0 1.0* 49 66 82 96 109 122
22 25;35 20.8 1.0* 144 198 245 290 331 369
23 8 22.2 0.7 150 208 261 310 355 399 22 25 20.8 1.0* 67 91 112 132 149 167

23 10 22.2 0.8 153 212 266 315 361 405 22 35 20.8 1.0* 64 87 107 125 142 158

23 13;15;18 22.2 1.0* 159 219 273 324 371 415 23 8 22.2 0.7 71 98 122 143 164 183

23 10 22.2 0.8 73 99 123 145 166 185

23 13;15;18 22.2 1.0* 75 102 126 149 169 189
* Pe teren plat 16 35 13.9 1.0 * 36 49 60 71 80 90
* Presiunea superioară poate creşte lungimea
* A se consulta presiunea maximă din tabelul de date tehnice.

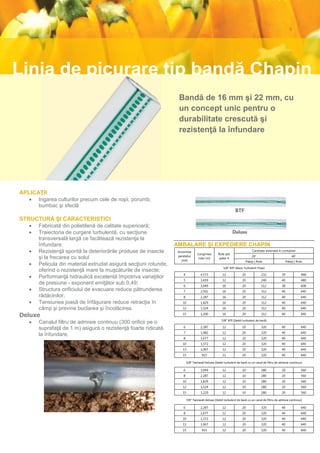

Linia de picurare tip bandă Chapin
Bandă de 16 mm şi 22 mm, cu
un concept unic pentru o
durabilitate crescută şi
rezistenţă la înfundare

APLICAŢII
 Irigarea culturilor precum cele de roşii, porumb,
bumbac şi sfeclă

 Fabricată din polietilenă de calitate superioară;
 Traiectoria de curgere turbulentă, cu secţiune
transversală largă ce facilitează rezistenţa la
înfundare; AMBALARE ŞI EXPEDIERE CHAPIN
 Rezistenţă sporită la deteriorările produse de insecte Grosimea
Lungimea Role per
Cantitate estimată în container
peretelui 20' 40'
şi la frecarea cu solul (mil)
rolei (m) palet #
Paleţi | Role Paleţi | Role
 Pelicula din material extrudat asigură secţiuni rotunde,
5/8" BTF (Basic Turbulent Flow)
oferind o rezistenţă mare la muşcăturile de insecte;
4 4,573 12 20 232 39 468
 Performanţă hidraulică excelentă împotriva variaţiilor
5 3,659 12 20 240 40 480
de presiune - exponent emiţător sub 0,49; 6 3,049 16 20 312 38 608
 Structura orificiului de evacuare reduce pătrunderea 7 2,561 16 20 312 40 640
rădăcinilor; 8 2,287 16 20 312 40 640
 Tensiunea joasă de înfăşurare reduce retracţia în 10 1,829 16 20 312 40 640
câmp şi previne buclarea şi încolăcirea. 12 1,524 16 20 312 40 640

Deluxe 15 1,200 16 20 312 40 640

 Canalul filtru de admisie continuu (300 orificii pe o 7/8" BTF (Debit turbulent de bază)

6 2,287 12 20 320 40 640
suprafaţă de 1 m) asigură o rezistenţă foarte ridicată
7 1,982 12 20 320 40 640
la înfundare.
8 1,677 12 20 320 40 640
10 1,372 12 20 320 40 640
13 1,067 12 20 320 40 640
15 915 12 20 320 40 640

5/8" Twinwall-Deluxe (Debit turbulent de bază cu un canal de filtru de admisie continuu)

6 3,049 12 10 280 20 560
8 2,287 12 10 280 20 560
10 1,829 12 10 280 20 560
12 1,524 12 10 280 20 560
15 1,220 12 10 280 20 560

7/8" Twinwall-Deluxe (Debit turbulent de bază cu un canal de filtru de admisie continuu)

6 2,287 12 20 320 40 640
8 1,677 12 20 320 40 640
10 1,372 12 20 320 40 640
13 1,067 12 20 320 40 640
15 915 12 20 320 40 640

Linia de picurare tip bandă Chapin

DATE TEHNICE
 Recomandare de filtrare: 130 microni
(120 sită)
 Presiune de lucru recomandată: 0,7
bari

DEBIT ŞI DISTANŢĂ
Pentru toate grosimile de perete şi toate diametrele, modelele BTF şi Deluxe
Distanţă Debit Cv K X LUNGIME LATERALĂ MAXIMĂ (M)*
(cm) lph/I00m lph/picurător
5* 1,116 0.57 2.5 0.041 0.51
10* 513 0.53 3 0.007 0.53
10* 744 0.76 2.4 0.07 0.47
10* 989 1.01 1.3 0.083 0.54
10* 1,339 1.36 2.5 0.001 0.6
15 223 0.34 3.5 0.032 0.47
15 372 0.57 3.4 0.052 0.47
Debit (lph/100 m)

15 484 0.74 3 0.071 0.42
15 744 1.13 4.4 0.017 0.49
15 989 1.51 2 0.117 0.5
20 298 0.60 3.7 0.111 0.45
20 372 0.76 1.6 0.064 0.49
20 484 0.98 2.1 0.081 0.51
20 632 1.29 1.6 0.064 0.49
20 1,116 2.27 1.5 0.182 0.5
30 186 0.57 2.6 0.044 0.53
30 223 0.68 2 0.068 0.43
30 298 0.91 1.4 0.075 0.54
30 372 1.13 1.7 0.101 0.48 Lungime (m)
30 484 1.47 2.7 0.138 0.46
30 744 2.27 3 0.202 0.47
41 149 0.60 2.7 0.056 0.43
41 186 0.76 1.9 0.061 0.53
41 298 1.21 2.2 0.121 0.46
41 372 1.51 2.2 0.118 0.52
46 372 1.70 2.9 0.15 0.49
61 75 0.80 2.2 0.027 0.72
Debit (lph/100 m)

61 149 0.91 2 0.001 0.6
61 223 1.36 1.9 0.094 0.61
61 372 2.27 1.8 0.193 0.5
*Exclusiv BTF

Lungime (m)

*Pentru uniformitate 90% *Pe teren plat *Presiune de admisie 0,7 bari

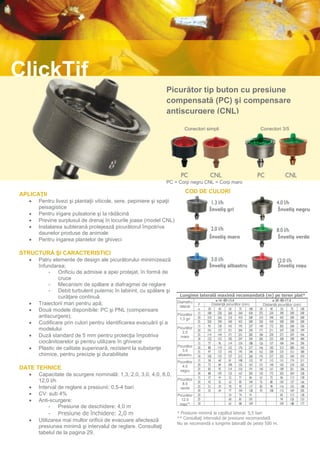

ClickTif
Picurător tip buton cu presiune
compensată (PC) şi compensare
antiscurgere (CNL)

Conectori simpli Conectori 3/5

PC = Corp negru CNL = Corp maro

APLICAŢII COD DE CULORI
 Pentru livezi şi plantaţii viticole, sere, pepiniere şi spaţii
peisagistice Înveliş gri Înveliş negru
 Pentru irigare pulsatorie şi la rădăcină
 Previne surplusul de drenaj în locurile joase (model CNL)
 Instalarea subterană protejează picurătorul împotriva
daunelor produse de animale
Înveliş maro Înveliş verde
 Pentru irigarea plantelor de ghiveci

 Patru elemente de design ale picurătorului minimizează
înfundarea; Înveliş albastru Înveliş roșu
- Orificiu de admisie a apei protejat, în formă de
cruce
- Mecanism de spălare a diafragmei de reglare
- Debit turbulent puternic în labirint, cu spălare şi
curăţare continuă Lungime laterală maximă recomandată (m) pe teren plat*
 Traiectorii mari pentru apă; Diametru
lateral
Distanţă picurător (cm) Distanţă picurător (cm)
 Două modele disponibile: PC şi PNL (compensare
Picurător
antiscurgere); 1,3 gri
 Codificare prin culori pentru identificarea evacuării şi a
modelului Picurător
2,0
 Duză standard de 5 mm pentru protecţia împotriva maro
ciocănitoarelor şi pentru utilizare în ghivece
Picurător
 Plastic de calitate superioară, rezistent la substanţe 3.0
chimice, pentru precizie şi durabilitate albastru
Picurător
4.0
DATE TEHNICE negru
 Capacitate de scurgere nominală: 1,3, 2,0, 3,0, 4,0, 8,0,
12,0 l/h Picurător
8.0
 Interval de reglare a presiunii: 0,5-4 bari verde
 CV: sub 4% Picurător
 Anti-scurgere: 12,0
roşu**
- Presiune de deschidere: 4,0 m
- Presiune de închidere: 2,0 m * Presiune minimă la capătul lateral: 0,5 bari
** Consultaţi intervalul de presiune recomandată
 Utilizarea mai multor orificii de evacuare afectează
Nu se recomandă o lungime laterală de peste 500 m.
presiunea minimă şi intervalul de reglare. Consultaţi
tabelul de la pagina 29.

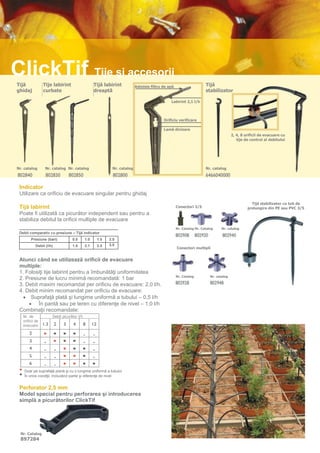

ClickTif Tije şi accesorii
Tijă Tije labirint Tijă labirint Tijă
Admisie filtru de apă
ghidaj curbate dreaptă stabilizator

Labirint 2,1 l/h

Orificiu verificare

Lamă divizare
2, 4, 8 orificii de evacuare cu
tije de control al debitului

Nr. catalog Nr. catalog Nr. catalog Nr. catalog Nr. catalog

Indicator
Utilizare ca orificiu de evacuare singular pentru ghidaj
Tijă stabilizator cu tub de
Tijă labirint Conectori 3/5 prelungire din PE sau PVC 3/5
Poate fi utilizată ca picurător independent sau pentru a
stabiliza debitul la orificii multiple de evacuare
Nr. Catalog Nr. Catalog Nr. catalog
Debit comparativ cu presiune – Tijă indicator
Presiune (bari) 0.5 1.0 1.5 2.0
Debit (l/h) 1.5 2.1 2.5 3.0
Conectori multipli

Atunci când se utilizează orificii de evacuare
multiple:
1. Folosiţi tije labirint pentru a îmbunătăţi uniformitatea
Nr. Catalog Nr. catalog
2. Presiune de lucru minimă recomandată: 1 bar
3. Debit maxim recomandat per orificiu de evacuare: 2,0 l/h.
4. Debit minim recomandat per orificiu de evacuare:
 Suprafaţă plată şi lungime uniformă a tubului – 0,5 l/h
 În pantă sau pe teren cu diferenţe de nivel – 1,0 l/h
Combinaţii recomandate:
Nr. de Debit picurător l/h
orificii de
evacuare

• Doar pe suprafaţă plană şi cu o lungime uniformă a tubului
• În orice condiţii, incluzând pante şi diferenţe de nivel
Perforator 2,5 mm
Model special pentru perforarea şi introducerea
simplă a picurătorilor ClickTif

Nr. Catalog
897284

J-SC-PC-Plus
Picurător tip buton cu presiune
compensată (PC) şi posibilitate
de deschidere

APLICAŢII
 Recomandat pentru livezi, culturi de fructe, plantaţii şi DATE TEHNICE
Exponent Coeficient
răsaduri Debit evacuare Culoare capac
emiţător de debit
 Ideal pentru terenul denivelat şi pantele abrupte (l/h) şi inserţie
(x) (k)
2.2 Galben 0.04 2.4
STRUCTURĂ ŞI CARACTERISTICI 4.2 Negru 0.03 4.2
 Picurătorul poate fi deschis pentru a înlesni curăţarea 8.2 Albastru 0.08 7.5

 Este fabricat din plastic nereciclat pentru o performanţă
stabilă
 Diafragma din cauciuc siliconat asigură o performanţă
constantă pe o perioadă mai lungă
 Orificiul de admisie îngust, în formă de cruce, acţionează
ca un filtru
Debit (l/h)

 Prevăzut cu capac anti-insecte
 Conceptul de auto-curăţare asigură curăţarea permanentă
în timpul funcţionării
 Intervalul amplu de presiune compensată de lucru permite
o lungime mai mare a lateralelor
 Coeficient de variaţie din fabricaţie

DATE TEHNICE Presiune (bari)
 CV≤5%
 Interval de presiune: 1,0-3,0 bari
 Cerinţă de filtrare: 130 microni, (120 sită)
 Diametru de perforare necesar: 2,9 mm

J-Turbo KeyPlus
Picurător tip buton cu
posibilitate de deschidere

APLICAŢII DATE TEHNICE
 Recomandat pentru livezi, culturi de fructe, plantaţii, Exponent Coeficient
Debit evacuare Culoare capac
răsaduri şi amenajări peisagistice (l/h) şi inserţie
emiţător de debit
(x) (k)
2.0 Galben 0.48 2.0
4.0 Negru 0.48 4.0
 Picurătorul poate fi deschis pentru a înlesni curăţarea 8.0 Albastru 0.48 8.0
 Este fabricat din plastic nereciclat pentru o performanţă 14.0 Verde 0.48 14.0
stabilă
 Traiectoria pentru debit turbulent cu zonă transversală DEBIT COMPARATIV CU PRESIUNE
largă asigură rezistenţa la înfundare Presiune
Debit (l/h)
 Orificiul de evacuare larg facilitează folosirea tubului de (bar)
prelungire din PE sau a tubului din vinil 2.0 (l/h) 4.0 (l/h) 8.0 (l/h) 14.0 (l/h)
 Orificiul de admisie îngust, în formă de cruce, acţionează 0.5 1.4 2.9 5.7 10.0
ca un filtru 1.0 2.0 4.0 8.0 14.0
 Coeficientul de variaţie din fabricaţie CV≤3% asigură 1.5 2.4 4.9 9.7 17.0
uniformitatea emisiei în teren (EU) 2.0 2.8 5.6 11.2 19.5
 Capacul colorat facilitează identificarea debitului 2.5 3.1 6.2 12.4 21.7
3.0 3.4 6.8 13.6 23.7
DATE TEHNICE 3.5 3.6 7.3 14.6 25.5
 CV≤3%
 Presiune de lucru recomandată: 0,5-2,5 bari
Debit (l/h)

Presiune (bari)

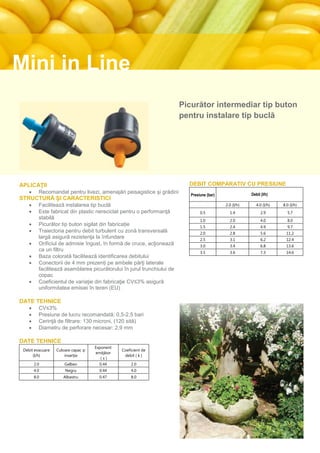

Mini in Line
Picurător intermediar tip buton
pentru instalare tip buclă

APLICAŢII DEBIT COMPARATIV CU PRESIUNE
 Recomandat pentru livezi, amenajări peisagistice şi grădini Presiune (bar) Debit (l/h)
 Facilitează instalarea tip buclă 2.0 (l/h) 4.0 (l/h) 8.0 (l/h)
 Este fabricat din plastic nereciclat pentru o performanţă 0.5 1.4 2.9 5.7
stabilă 1.0 2.0 4.0 8.0
 Picurător tip buton sigilat din fabricație 1.5 2.4 4.9 9.7
 Traiectoria pentru debit turbulent cu zonă transversală 2.0 2.8 5.6 11.2
largă asigură rezistenţa la înfundare 2.5 3.1 6.2 12.4
 Orificiul de admisie îngust, în formă de cruce, acţionează 3.0 3.4 6.8 13.6
ca un filtru 3.5 3.6 7.3 14.6
 Baza colorată facilitează identificarea debitului
 Conectorii de 4 mm prezenți pe ambele părţi laterale
facilitează asamblarea picurătorului în jurul trunchiului de
copac
 Coeficientul de variaţie din fabricaţie CV≤3% asigură
uniformitatea emisiei în teren (EU)

DATE TEHNICE
 CV≤3%
 Presiune de lucru recomandată: 0,5-2,5 bari

DATE TEHNICE
Exponent
Debit evacuare Culoare capac şi Coeficient de
emiţător
(l/h) inserţie debit ( k )
(x)
2.0 Galben 0.44 2.0
4.0 Negru 0.44 4.0
8.0 Albastru 0.47 8.0

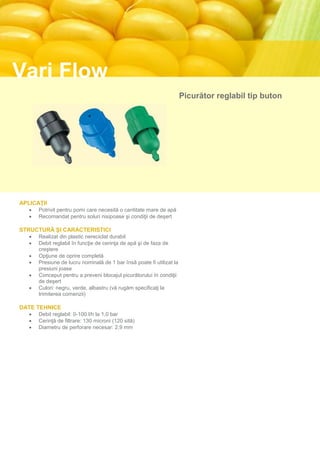

Vari Flow
Picurător reglabil tip buton

APLICAŢII
 Potrivit pentru pomi care necesită o cantitate mare de apă
 Recomandat pentru soluri nisipoase şi condiţii de deşert

 Realizat din plastic nereciclat durabil
 Debit reglabil în funcţie de cerinţa de apă şi de faza de
creştere
 Opţiune de oprire completă
 Presiune de lucru nominală de 1 bar însă poate fi utilizat la
presiuni joase
 Conceput pentru a preveni blocajul picurătorului în condiţii
de deşert
 Culori: negru, verde, albastru (vă rugăm specificaţi la
trimiterea comenzii)

DATE TEHNICE
 Debit reglabil: 0-100 l/h la 1,0 bar
 Cerinţă de filtrare: 130 microni (120 sită)

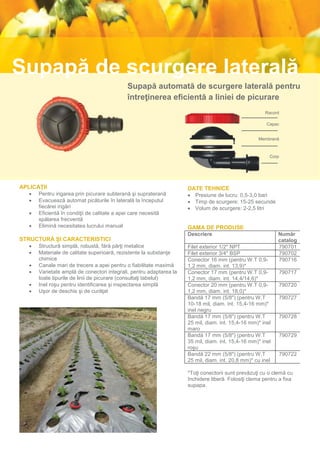

Supapă de scurgere laterală
Supapă automată de scurgere laterală pentru
întreţinerea eficientă a liniei de picurare
Racord

Capac

Membrană

Corp

APLICAŢII DATE TEHNICE
 Pentru irigarea prin picurare subterană şi supraterană  Presiune de lucru: 0,5-3,0 bari
 Evacuează automat picăturile în laterală la începutul  Timp de scurgere: 15-25 secunde
fiecărei irigări  Volum de scurgere: 2-2,5 litri
 Eficientă în condiţii de calitate a apei care necesită
spălarea frecventă
 Elimină necesitatea lucrului manual GAMA DE PRODUSE
Descriere Număr
STRUCTURĂ ŞI CARACTERISTICI catalog
 Structură simplă, robustă, fără părţi metalice Filet exterior 1/2" NPT 790701
 Materiale de calitate superioară, rezistente la substanţe Filet exterior 3/4" BSP 790702
chimice Conector 16 mm (pentru W.T 0,9- 790716
 Canale mari de trecere a apei pentru o fiabilitate maximă 1,2 mm, diam. int. 13,9)*
 Varietate amplă de conectori integrali, pentru adaptarea la Conector 17 mm (pentru W.T 0,9- 790717
toate tipurile de linii de picurare (consultaţi tabelul) 1,2 mm, diam. int. 14,4/14,6)*
 Inel roşu pentru identificarea şi inspectarea simplă Conector 20 mm (pentru W.T 0,9- 790720
 Uşor de deschis şi de curăţat 1,2 mm, diam. int. 18,0)*
Bandă 17 mm (5/8") (pentru W.T 790727
10-18 mil, diam. int. 15,4-16 mm)*
inel negru
25 mil, diam. int. 15,4-16 mm)* inel
maro
35 mil, diam. int. 15,4-16 mm)* inel
roşu
25 mil, diam. int. 20,8 mm)* cu inel

*Toţi conectorii sunt prevăzuţi cu o clemă cu
închidere liberă. Folosiţi clema pentru a fixa
supapa.

Dispozitiv anti-scurgere

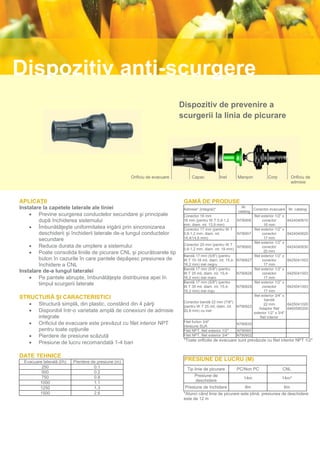

Dispozitiv de prevenire a
scurgerii la linia de picurare

Orificiu de evacuare Capac Inel Manșon Corp Orificiu de
admisie

APLICAŢII GAMĂ DE PRODUSE
Instalare la capetele laterale ale liniei Admisie* (integral)*
Nr.
Conector evacuare Nr. catalog
catalog
 Previne scurgerea conductelor secundare şi principale Conector 16 mm filet exterior 1/2” x
după închiderea sistemului 16 mm (pentru W.T 0,9-1,2 N7906I6 conector 6424040610
mm, diam. int. 13,9 mm) 16 mm
 Îmbunătăţeşte uniformitatea irigării prin sincronizarea Conector 17 mm (pentru W.T filet exterior 1/2” x
deschiderii şi închiderii laterale de-a lungul conductelor 0,9-1,2 mm, diam. int. N7906I7 conector 6424040620
14,4/14,6 mm) 17 mm
secundare
filet exterior 1/2” x
 Reduce durata de umplere a sistemului Conector 20 mm (pentru W.T
0,9-1,2 mm, diam. int. 18 mm)
N7906I0 conector 6424040630
 Poate consolida liniile de picurare CNL şi picurătoarele tip 20 mm
Bandă 17 mm (5/8") (pentru filet exterior 1/2” x
buton în cazurile în care pantele depăşesc presiunea de W.T 10-18 mil, diam. int. 15,4- N790627 conector 6425041003
închidere a CNL 16,2 mm) inel negru 17 mm
Instalare de-a lungul lateralei W.T 25 mil, diam. int. 15,4- N790628 conector 6425041003
 Pe pantele abrupte, îmbunătăţeşte distribuirea apei în 16,2 mm) inel maro 17 mm
timpul scurgerii laterale W.T 35 mil, diam. int. 15,4- N790629 conector 6425041003
16,2 mm) inel roşu 17 mm
filet exterior 3/4” x
STRUCTURĂ ŞI CARACTERISTICI bandă
Conector bandă 22 mm (7/8")
 Structură simplă, din plastic, constând din 4 părţi (pentru W.T 25 mil, diam. int. N790622
22 mm 6425041020
 Disponibil într-o varietate amplă de conexiuni de admisie 20,8 mm) cu inel
Adaptor filet
exterior 1/2” x 3/4"
6460590200

integrale filet interior
 Orificiul de evacuare este prevăzut cu filet interior NPT Filet furtun 3/4"
Versiune SUA
N790630
pentru toate opţiunile Filet NPT, filet exterior 1/2" N79060I
 Pierdere de presiune scăzută Filet NPT, filet exterior 3/4" N790602
*Toate orificiile de evacuare sunt prevăzute cu filet interior NPT 1/2"
 Presiune de lucru recomandată 1-4 bari

DATE TEHNICE
Evacuare laterală (l/h) Pierdere de presiune (m)
PRESIUNE DE LUCRU (M)
250 0.1 Tip linie de picurare PC/Non PC CNL
500 0.2
750 0.8 Presiune de
14m 14m*
1000 1.1 deschidere
1250 1.3 Presiune de închidere 8m 6m
1500 2.6 *Atunci când linia de picurare este plină, presiunea de deschidere
este de 12 m

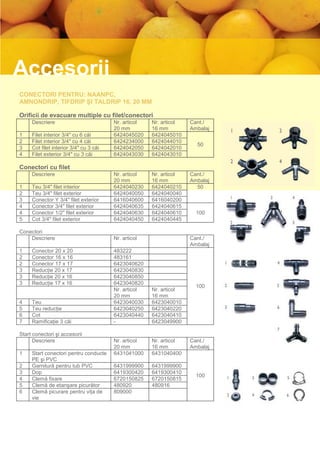

Accesorii
CONECTORI PENTRU: NAANPC,
AMNONDRIP, TIFDRIP ŞI TALDRIP 16, 20 MM

Orificii de evacuare multiple cu filet/conectori
Descriere Nr. articol Nr. articol Cant./
20 mm 16 mm Ambalaj
1 Filet interior 3/4" cu 6 căi 6424045020 6424045010
2 Filet interior 3/4" cu 4 căi 6424234000 6424044010
50
3 Cot filet interior 3/4" cu 3 căi 6424042050 6424042010
4 Filet exterior 3/4" cu 3 căi 6424043030 6424043010

Conectori cu filet
20 mm 16 mm Ambalaj
1 Teu 3/4" filet interior 6424040230 6424040210 50
2 Teu 3/4" filet exterior 6424040050 6424040040
3 Conector Y 3/4" filet exterior 6416040600 6416040200
4 Conector 3/4" filet exterior 6424040635 6424040615
4 Conector 1/2" filet exterior 6424040630 6424040610 100
5 Cot 3/4" filet exterior 6424040450 6424040445

Conectori
Descriere Nr. articol Cant./
Ambalaj
1 Conector 20 x 20 483222
2 Conector 16 x 16 483161
2 Conector 17 x 17 6423040620
3 Reducție 20 x 17 6423040830
3 Reducție 20 x 16 6423040850
3 Reducție 17 x 16 6423040820
100
Nr. articol Nr. articol
20 mm 16 mm
4 Teu 6423040030 6423040010
5 Teu reducție 6423040250 6423040220
6 Cot 6423040440 6423040410
7 Ramificație 3 căi - 6423049900

Start conectori şi accesorii
20 mm 16 mm Ambalaj
1 Start conectori pentru conducte 6431041000 6431040400
PE şi PVC
2 Garnitură pentru tub PVC 6431999900 6431999900
3 Dop 6419300420 6419300410
100
4 Clemă fixare 6720150825 6720150815
5 Clemă de etanşare picurător 480920 480916
6 Clemă picurare pentru vița de 809000
vie

Accesorii

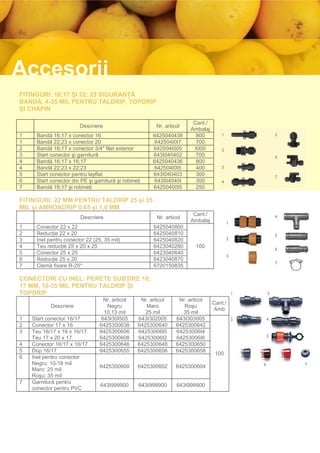

FITINGURI: 16;17 ŞI 22; 23 SIGURANȚĂ
BANDĂ, 4-35 MIL PENTRU TALDRIP, TOPDRIP
ŞI CHAPIN

Cant./
Descriere Nr. articol
Ambalaj
1 Bandă 16;17 x conector 16 6425040438 800
1 Bandă 22;23 x conector 20 642504I0I7 700
2 Bandă 16;17 x conector 3/4" filet exterior 642504I005 I000
3 Start conector şi garnitură 643I040402 700
4 Bandă 16;17 x 16;17 6425040436 800
4 Bandă 22;23 x 22;23 642504I0I5 400
5 Start conector pentru layflat 643I040403 300
6 Start conector din PE şi garnitură şi robineți 643I04040I 300
7 Bandă 16;17 şi robineți 64250400I5 250

FITINGURI: 22 MM PENTRU TALDRIP 25 şi 35
MIL şi AMNONDRIP 0,65 şi 1,0 MM
Cant./
Descriere Nr. articol
Ambalaj
1 Conector 22 x 22 6425040800
2 Reducție 22 x 20 6425040810
3 Inel pentru conector 22 (25, 35 mil) 6425040820
4 Teu reducție 25 x 20 x 25 6423040280 100
5 Conector 25 x 25 6423040640
6 Reducție 25 x 20 6423040870
7 Clemă fixare R-25* 6720150835

CONECTORI CU INEL: PERETE SUBŢIRE 16;
17 MM, 10-35 MIL PENTRU TALDRIP ŞI
TOPDRIP
Nr. articol Nr. articol Nr. articol
Cant./
Descriere Negru Maro Roşu
Amb
10,13 mil 25 mil 35 mil
1 Start conector 16/17 643I30I505 643I302005 643I303005
2 Conector 17 x 16 6425300638 6425300640 6425300642
3 Teu 16/17 x 16 x 16/17 6425300606 64253006I0 64253006I4
Teu 17 x 20 x 17 6425300608 64253006I2 64253006I6
4 Conector 16/17 x 16/17 6425300646 6425300648 6425300650
5 Dop 16/17 6425300655 6425300656 6425300658
100
6 Inel pentru conector
Negru: 10-18 mil
6425300600 6425300602 6425300604
Maro: 25 mil
Roşu: 35 mil
7 Garnitură pentru
643I999900 643I999900 643I999900
conector pentru PVC

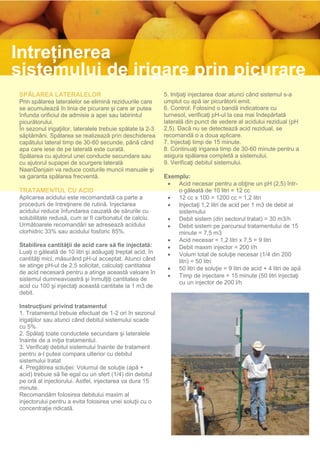

Întreținerea
sistemului de irigare prin picurare
SPĂLAREA LATERALELOR 5. Iniţiaţi injectarea doar atunci când sistemul s-a
Prin spălarea lateralelor se elimină reziduurile care umplut cu apă iar picurătorii emit.
se acumulează în linia de picurare şi care ar putea 6. Control: Folosind o bandă indicatoare cu
înfunda orificiul de admisie a apei sau labirintul turnesol, verificaţi pH-ul la cea mai îndepărtată
picurătorului. laterală din punct de vedere al acidului rezidual (pH
În sezonul irigaţiilor, lateralele trebuie spălate la 2-3 2,5). Dacă nu se detectează acid rezidual, se
săptămâni. Spălarea se realizează prin deschiderea recomandă o a doua aplicare.
capătului lateral timp de 30-60 secunde, până când 7. Injectaţi timp de 15 minute.
apa care iese de pe laterală este curată. 8. Continuaţi irigarea timp de 30-60 minute pentru a
Spălarea cu ajutorul unei conducte secundare sau asigura spălarea completă a sistemului.
cu ajutorul supapei de scurgere laterală 9. Verificaţi debitul sistemului.
NaanDanjain va reduce costurile muncii manuale şi
va garanta spălarea frecventă. Exemplu:
 Acid necesar pentru a obţine un pH (2,5) într-
TRATAMENTUL CU ACID o găleată de 10 litri = 12 cc
Aplicarea acidului este recomandată ca parte a  12 cc x 100 = 1200 cc = 1,2 litri
procedurii de întreţinere de rutină. Injectarea  Injectaţi 1,2 litri de acid per 1 m3 de debit al
acidului reduce înfundarea cauzată de sărurile cu sistemului
solubilitate redusă, cum ar fi carbonatul de calciu.  Debit sistem (din sectorul tratat) = 30 m3/h
Următoarele recomandări se adresează acidului  Debit sistem pe parcursul tratamentului de 15
clorhidric 33% sau acidului fosforic 85%. minute = 7,5 m3
 Acid necesar = 1,2 litri x 7,5 = 9 litri
Stabilirea cantităţii de acid care să fie injectată:  Debit maxim injector = 200 l/h
Luaţi o găleată de 10 litri şi adăugaţi treptat acid, în  Volum total de soluţie necesar (1/4 din 200
cantităţi mici, măsurând pH-ul acceptat. Atunci când litri) = 50 litri
se atinge pH-ul de 2,5 solicitat, calculaţi cantitatea  50 litri de soluţie = 9 litri de acid + 4 litri de apă
de acid necesară pentru a atinge această valoare în
 Timp de injectare = 15 minute (50 litri injectaţi
sistemul dumneavoastră şi înmulţiţi cantitatea de
cu un injector de 200 l/h
acid cu 100 şi injectaţi această cantitate la 1 m3 de
debit.

Instrucţiuni privind tratamentul
1. Tratamentul trebuie efectuat de 1-2 ori în sezonul
irigaţiilor sau atunci când debitul sistemului scade
cu 5%
2. Spălaţi toate conductele secundare şi lateralele
înainte de a iniţia tratamentul.
3. Verificaţi debitul sistemului înainte de tratament
pentru a-l putea compara ulterior cu debitul
sistemului tratat
4. Pregătirea soluţiei: Volumul de soluţie (apă +
acid) trebuie să fie egal cu un sfert (1/4) din debitul
pe oră al injectorului. Astfel, injectarea va dura 15
minute.
Recomandăm folosirea debitului maxim al
injectorului pentru a evita folosirea unei soluţii cu o
concentraţie ridicată.

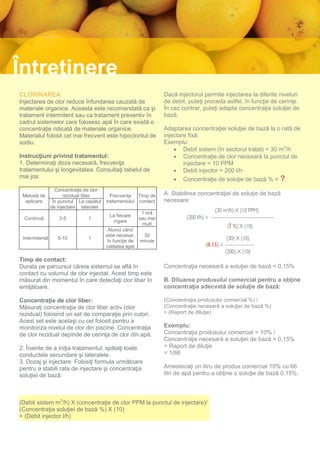

Întreţinere
CLORINAREA Dacă injectorul permite injectarea la diferite niveluri
Injectarea de clor reduce înfundarea cauzată de de debit, puteţi proceda astfel, în funcţie de cerinţe.
materiale organice. Aceasta este recomandată ca şi În caz contrar, puteţi adapta concentraţia soluţiei de
tratament intermitent sau ca tratament preventiv în bază.
cadrul sistemelor care folosesc apă în care există o
concentraţie ridicată de materiale organice. Adaptarea concentraţiei soluţiei de bază la o rată de
Materialul folosit cel mai frecvent este hipocloritul de injectare fixă:
sodiu. Exemplu:
 Debit sistem (în sectorul tratat) = 30 m3/h
Instrucţiuni privind tratamentul:  Concentraţie de clor necesară la punctul de
1. Determinaţi doza necesară, frecvenţa injectare = 10 PPM
tratamentului şi longevitatea. Consultaţi tabelul de  Debit injector = 200 l/h
mai jos:  Concentraţie de soluţie de bază % = ?
Concentraţie de clor
Metodă de rezidual liber Frecvenţa Timp de A. Stabilirea concentraţiei de soluţie de bază
aplicare În punctul La capătul tratamentului contact necesare:
de injectare lateralei
1 oră
La fiecare
Continuă 3-5 1 sau mai
irigare
mult
Atunci când
este necesar, 30
Intermitentă 5-10 1
în funcţie de minute
calitatea apei

Timp de contact:
Durata pe parcursul căreia sistemul se află în Concentraţia necesară a soluţiei de bază = 0,15%
contact cu volumul de clor injectat. Acest timp este
măsurat din momentul în care detectaţi clor liber în B. Diluarea produsului comercial pentru a obţine
emiţătoare. concentraţia adecvată de soluţie de bază:

Concentraţie de clor liber: (Concentraţia produsului comercial %) /
Măsuraţi concentraţia de clor liber activ (clor (Concentraţie necesară a soluţiei de bază %)
rezidual) folosind un set de comparaţie prin culori. = (Raport de diluţie)
Acest set este acelaşi cu cel folosit pentru a
monitoriza nivelul de clor din piscine. Concentraţia Exemplu:
de clor rezidual depinde de cerinţa de clor din apă. Concentraţia produsului comercial = 10% /
Concentraţie necesară a soluţiei de bază = 0,15%
2. Înainte de a iniţia tratamentul, spălaţi toate = Raport de diluţie
conductele secundare şi lateralele. = 1/66
3. Dozaj şi injectare: Folosiţi formula următoare
pentru a stabili rata de injectare şi concentraţia Amestecaţi un litru de produs comercial 10% cu 66
soluţiei de bază: litri de apă pentru a obţine o soluţie de bază 0,15%.

(Debit sistem m3/h) X (concentraţie de clor PPM la punctul de injectare)/
(Concentraţia soluţiei de bază %) X (10)
= (Debit injector l/h)

© 2011 NaanDanJain Ltd. Toate drepturile rezervate.
Toate specificaţiile pot fi modificate fără notificare prealabilă.

MICRO-ASPERSOARE
Gama largă de microaspersoare Naan-
DanJain permite personalizarea soluţiilor
pentru fiecare aplicaţie. Cu un nivel ridicat
de precizie, uniformitate şi fiabilitate, micro-
aspersoarele includ pulverizatoare, rotoare,
aspersie fină şi generatoare de ceaţă.

Cuprins
Introducere.......................................................................................3
Modular Group............................................................................. 4-5
Hadar 7110................................................................................... 6-7
AquaMaster 2005......................................................................... 8-9
AquaSmart 2002.......................................................................10-11
Dan 2001.................................................................................. 12-13
Eliminator................................................................................. 14-15
Dan-Jet PC............................................................................... 16-17
Turbo-Jet.................................................................................. 18-19
Flipper...................................................................................... 20-21
Green Spin............................................................................... 22-23
Green Mist................................................................................ 24-25
Fogger...................................................................................... 26-27
Super Fogger.................................................................................28
Hurricane........................................................................................29
Super LPD (Dispozitiv de prevenire a scurgerii)...................... 30-31
Accesorii................................................................................... 32-35

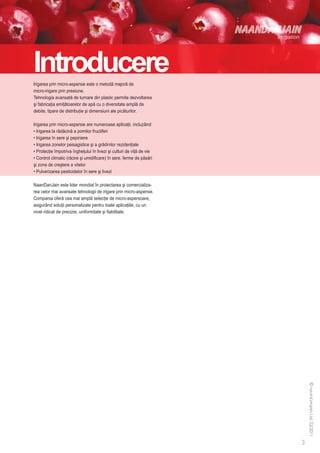

Introducere
Irigarea prin micro-aspersie este o metodă majoră de
micro-irigare prin presiune.
Tehnologia avansată de turnare din plastic permite dezvoltarea
şi fabricaţia emiţătoarelor de apă cu o diversitate amplă de
debite, tipare de distribuţie şi dimensiuni ale picăturilor.

Irigarea prin micro-aspersie are numeroase aplicaţii, incluzând:
• Irigarea la rădăcină a pomilor fructiferi
• Irigarea în sere şi pepiniere
• Irigarea zonelor peisagistice şi a grădinilor rezidenţiale
• Protecţie împotriva îngheţului în livezi şi culturi de viţă de vie
• Control climatic (răcire şi umidificare) în sere, ferme de păsări
şi zone de creştere a vitelor
• Pulverizarea pesticidelor în sere şi livezi

NaanDanJain este lider mondial în proiectarea şi comercializa-
rea celor mai avansate tehnologii de irigare prin micro-aspersie.
Compania oferă cea mai amplă selecţie de micro-aspersoare,
asigurând soluţii personalizate pentru toate aplicaţiile, cu un
nivel ridicat de precizie, uniformitate şi fiabilitate.

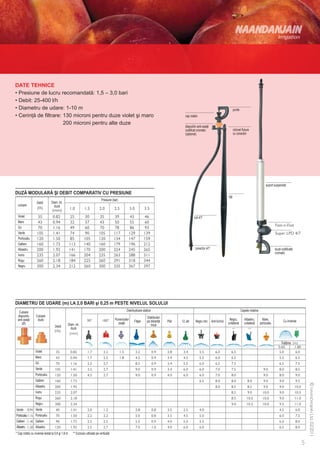

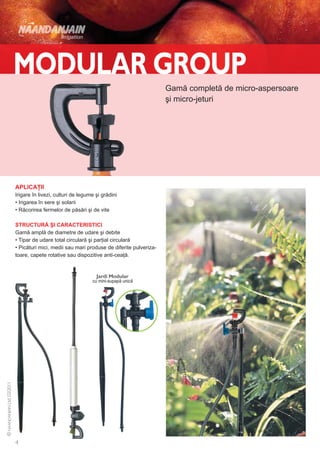

Gamă completă de micro-aspersoare
şi micro-jeturi

APLICAŢII
Irigare în livezi, culturi de legume şi grădini
• Irigarea în sere şi solarii
• Răcorirea fermelor de păsări şi de vite

Gamă amplă de diametre de udare şi debite
• Tipar de udare total circulară şi parţial circulară
• Picături mici, medii sau mari produse de diferite pulveriza-
toare, capete rotative sau dispozitive anti-ceaţă.

cu mini-supapă unică

DATE TEHNICE
• Presiune de lucru recomandată: 1,5 – 3,0 bari
• Debit: 25-400 l/h
• Diametru de udare: 1-10 m punte
• Cerinţă de filtrare: 130 microni pentru duze violet şi maro cap rotativ
200 microni pentru alte duze
dispozitiv anti-ceaţă
codificat cromatic robinet fluture
(opţional) cu conector

suport suspendat

DUZĂ MODULARĂ ŞI DEBIT COMPARATIV CU PRESIUNE
tijă
Presiune (bar)
Debit Diam. int.
culoare duză

Violet tub 4/7
Maro
Gri
Verde
Portocaliu
Galben
Albastru conector 4/7 duză codificată
cromatic
Ivoriu
Roşu
Negru

DIAMETRU DE UDARE (m) LA 2,0 BARI şi 0,25 m PESTE NIVELUL SOLULUI
Culoare Distribuitoare statice Capete rotative
dispozitiv Culoare Distribuitor
anti-ceaţă duză Pulverizator Negru, Albastru, Mare, Cu inversie
Fâşie pe distanţă Plat 12 Jet Negru mic Anti-furnici
(Ø) Diam. int. ceaţă unilateral unilateral portocaliu
Debit mică
duză

Înălţime

Violet
Maro
Gri
Verde
Portocaliu
Galben
Albastru
Ivoriu
Roşu
Negru
Verde Verde
Portocaliu Portocaliu
Galben Galben
Albastru Albastru
* Cap rotativ cu inversie testat la 0,6 şi 1,8 m ** Exclusiv utilizate pe verticală

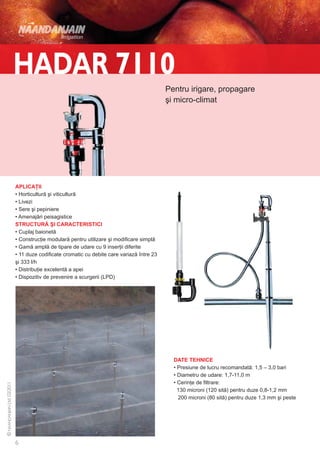

Pentru irigare, propagare
şi micro-climat

APLICAŢII
• Horticultură şi viticultură
• Livezi
• Sere şi pepiniere
• Amenajări peisagistice
• Cuplaj baionetă
• Construcţie modulară pentru utilizare şi modificare simplă
• Gamă amplă de tipare de udare cu 9 inserţii diferite
• 11 duze codificate cromatic cu debite care variază între 23
şi 333 l/h
• Distribuţie excelentă a apei
• Dispozitiv de prevenire a scurgerii (LPD)

DATE TEHNICE
• Diametru de udare: 1,7-11,0 m
• Cerinţe de filtrare:
130 microni (120 sită) pentru duze 0,8-1,2 mm
200 microni (80 sită) pentru duze 1,3 mm şi peste

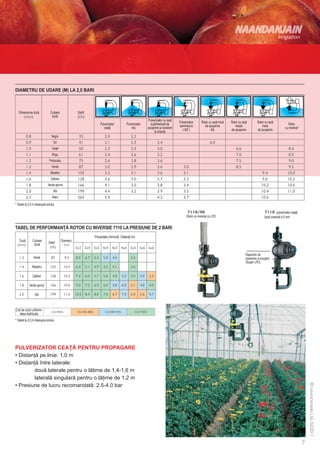

DIAMETRU DE UDARE (M) LA 2,0 BARI

Dimensiune duză Culoare Debit
duză
Pulverizator cu rază Pulverizator Rotor cu rază mică Rotor cu rază Rotor cu rază
Pulverizator Pulverizator suplimentară de Rotor
semirotund de acoperire medie mare
ceaţă mic acoperire şi rezistent cu inversie*
(180°) 40L de acoperire de acoperire
la insecte
Negru
Gri
Violet
Roşu
Portocaliu
Verde
Albastru
Galben
Verde aprins
Alb
Maro
* Testat la 2,0 m deasupra solului

pulverizator ceaţă
Rotor cu inversie cu LPD bază inserată 4,0 mm

TABEL DE PERFORMANŢĂ ROTOR CU INVERSIE 7110 LA PRESIUNE DE 2 BARI
Precipitaţie (mm/oră) Distanţă (m)
Duză Culoare Diametru
Debit
duză

Dispozitiv de
Verde prevenire a scurgerii
(Super LPD)
Albastru

Galben

Verde aprins

Alb

Cod de culori uniformi-
tatea distribuţiei

PULVERIZATOR CEAŢĂ PENTRU PROPAGARE
• Distanţă pe linie: 1,0 m
• Distanţă între laterale:
două laterale pentru o lăţime de 1,4-1,6 m
laterală singulară pentru o lăţime de 1,2 m
• Presiune de lucru recomandată: 2.5-4.0 bar

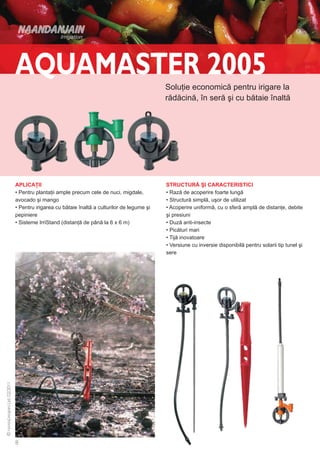

Soluţie economică pentru irigare la
rădăcină, în seră şi cu bătaie înaltă

APLICAŢII STRUCTURĂ ŞI CARACTERISTICI
• Pentru plantaţii ample precum cele de nuci, migdale, • Rază de acoperire foarte lungă
avocado şi mango • Structură simplă, uşor de utilizat
• Pentru irigarea cu bătaie înaltă a culturilor de legume şi • Acoperire uniformă, cu o sferă amplă de distanţe, debite
pepiniere şi presiuni
• Sisteme IrriStand (distanţă de până la 6 x 6 m) • Duză anti-insecte
• Picături mari
• Tijă inovatoare
• Versiune cu inversie disponibilă pentru solarii tip tunel şi
sere

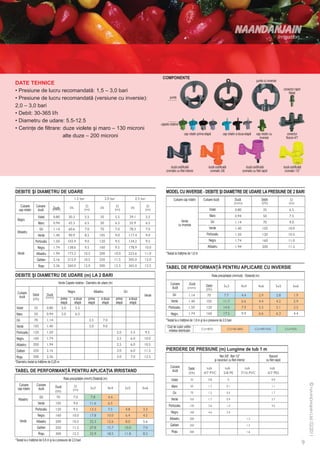

COMPONENTE
punte cu inversie
DATE TEHNICE
• Presiune de lucru recomandată: 1,5 – 3,0 bari conector rapid
filetat
• Presiune de lucru recomandată (versiune cu inversie): punte

2,0 – 3,0 bari
• Debit: 30-365 l/h
• Diametru de udare: 5.5-12.5
capete rotative
• Cerinţe de filtrare: duze violete şi maro – 130 microni
cap rotativ prima etapă cap rotativ a doua etapă cap rotativ cu conector
alte duze – 200 microni inversie fluture 4/7

duză codificată duză codificată duză codificată duză codificată
cromatic cu filet interior cromatic 3/8 cromatic cu filet rapid cromatic 1/2”

DEBITE ŞI DIAMETRU DE UDARE MODEL CU INVERSIE - DEBITE ŞI DIAMETRE DE UDARE LA PRESIUNE DE 2 BARI
Culoare cap rotativ Culoare duză Duză Debit
Culoare Culoare Duză Violet
cap rotativ duză
Violet Maro
Negru Verde
Maro Gri
cu inversie
Gri Verde
Albastru
Verde Portocaliu
Portocaliu Negru
Negru Albastru
Verde Albastru *Testat la înălţime de 1,8 m
Galben
Roşu TABEL DE PERFORMANŢĂ PENTRU APLICARE CU INVERSIE
DEBITE ŞI DIAMETRU DE UDARE (m) LA 2 BARI Rata precipitaţiei (mm/oră) Distanţă (m)
Verde Capete rotative - Diametru de udare (m) Culoare Duză Debit
duză
Culoare Negru Albastru Gri
Debit Duză Verde Gri
duză
prima a doua prima a doua prima a doua
etapă etapă etapă etapă etapă etapă Verde
Violet Portocaliu
Maro Negru
Gri *Testat la o înălţime de 1,8 m şi la o presiune de 2,0 bari
Verde Cod de culori unifor
mitatea distribuţiei
Portocaliu
Negru
Albastru
Galben PIERDERE DE PRESIUNE (m) Lungime de tub 1 m
Roşu filet 3/8”, filet 1/2” Racord
şi racorduri cu filet interior cu filet rapid
*Diametru testat la înălţime de 0,25 m
Culoare Debit
TABEL DE PERFORMANŢĂ PENTRU APLICAŢIA IRRISTAND duză

Rata precipitaţiei (mm/h) Distanţă (m) Violet
Culoare Culoare Maro
Duză
cap rotativ duză
Gri
Gri
Albastru Verde
Verde
Portocaliu
Portocaliu
Negru
Negru
Albastru
Verde Albastru
Galben
Galben
Roşu
Roşu
*Testat la o înălţime de 0,6 m şi la o presiune de 2,0 bari

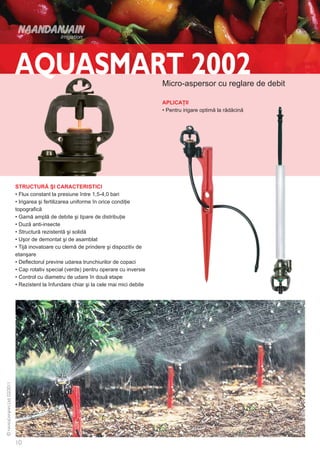

Micro-aspersor cu reglare de debit

APLICAŢII
• Pentru irigare optimă la rădăcină

• Flux constant la presiune între 1,5-4,0 bari
• Irigarea şi fertilizarea uniforme în orice condiţie
topografică
• Gamă amplă de debite şi tipare de distribuţie
• Duză anti-insecte
• Structură rezistentă şi solidă
• Uşor de demontat şi de asamblat
• Tijă inovatoare cu clemă de prindere şi dispozitiv de
etanşare
• Deflectorul previne udarea trunchiurilor de copaci
• Cap rotativ special (verde) pentru operare cu inversie
• Control cu diametru de udare în două etape
• Rezistent la înfundare chiar şi la cele mai mici debite

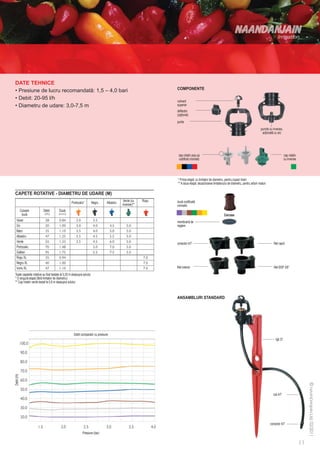

DATE TEHNICE
COMPONENTE
• Debit: 20-95 l/h
rulment
• Diametru de udare: 3,0-7,5 m superior
deflector
(opţional)
punte
puncte cu inversie,
acţionată cu arc

cap rotativ pop-up cap rotativ
codificat cromatic cu inversie

* Prima etapă: cu limitator de diametru, pentru copaci tineri
** A doua etapă: dezactivarea limitatorului de diametru, pentru arbori maturi

CAPETE ROTATIVE - DIAMETRU DE UDARE (M)
Verde (cu Roşu duză codificată
Portocaliu* Negru Albastru inversie)** cromatic
Culoare Debit Duză
duză Carcase
Violet membrană de
Gri reglare
Maro
Albastru
Verde
conector 4/7 filet rapid
Portocaliu
Galben
Roşu XL
Negru XL
Ivoriu XL filet interior filet BSP 3/8”
Toate capetele rotative au fost testate la 0,25 m deasupra solului
* O singură etapă (fără limitator de diametru)
** Cap rotativ verde testat la 0,6 m deasupra solului

ANSAMBLURI STANDARD

Debit comparativ cu presiune
tijă 37
Debit (l/h)

tub 4/7

conector 4/7

Presiune (bar)

Micro-aspersor cu reglare de debit

APLICAŢII
• Ideal pentru irigare la rădăcină
• Excelent pentru răcorire şi protecţie împotriva îngheţului

• Flux constant la presiune între 1,5-4,0 bari
• Numeroase opţiuni de debite şi tipare de distribuţie
• Irigarea şi fertilizarea uniforme în orice condiţie
topografică
• Duză anti-insecte

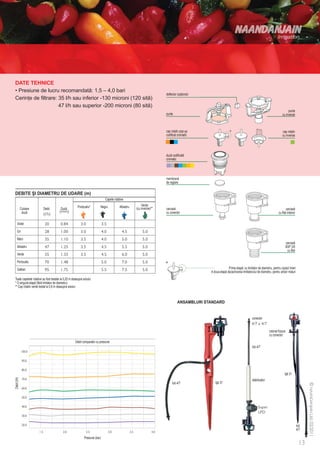

DATE TEHNICE
deflector (opţional)
Cerinţe de filtrare: 35 l/h sau inferior -130 microni (120 sită)
47 l/h sau superior -200 microni (80 sită)
punte
punte cu inversie

cap rotativ pop-up cap rotativ
codificat cromatic cu inversie

duză codificată
cromatic

membrană
de reglare

DEBITE ŞI DIAMETRU DE UDARE (m)
Capete rotative

Portocaliu* Negru Albastru Verde
Culoare Debit Duză (cu inversie)** carcasă carcasă
duză cu conector cu filet interior

Violet

Gri

Maro
carcasă
Albastru BSP 3/8
cu filet
Verde

Portocaliu

Galben Prima etapă: cu limitator de diametru, pentru copaci tineri
A doua etapă dezactivarea limitatorului de diametru, pentru arbori maturi
Toate capetele rotative au fost testate la 0,25 m deasupra solului
* O singură etapă (fără limitator de diametru)
** Cap rotativ verde testat la 0,6 m deasupra solului

ANSAMBLURI STANDARD

conector

robinet fluture
cu conector
Debit comparativ cu presiune
tub 4/7

tijă 31
Debit (l/h)

stabilizator
tub 4/7 tijă 37

tub
4/7

Presiune (bar)

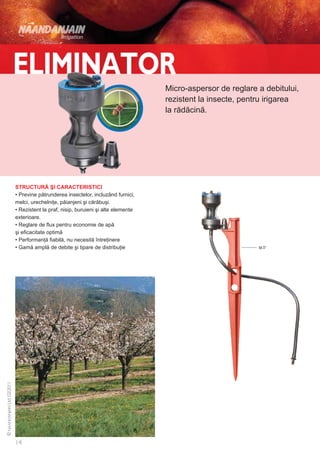

Micro-aspersor de reglare a debitului,
rezistent la insecte, pentru irigarea
la rădăcină.

• Previne pătrunderea insectelor, incluzând furnici,
melci, urechelniţe, păianjeni şi cărăbuşi.
• Rezistent la praf, nisip, buruieni şi alte elemente
exterioare.
• Reglare de flux pentru economie de apă
şi eficacitate optimă
• Performanţă fiabilă, nu necesită întreţinere
• Gamă amplă de debite şi tipare de distribuţie tijă 37

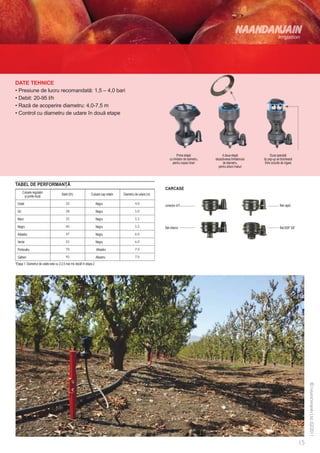

DATE TEHNICE
• Debit: 20-95 l/h
• Rază de acoperire diametru: 4,0-7,5 m
• Control cu diametru de udare în două etape

Prima etapă: A doua etapă Duza specială
cu limitator de diametru, dezactivarea limitatorului tip pop-up se blochează
pentru copaci tineri de diametru, între ciclurile de irigare
pentru arbori maturi

TABEL DE PERFORMANŢĂ
CARCASE
Culoare regulator Debit (l/h) Culoare cap rotativ Diametru de udare (m)
şi punte duză

Violet Negru conector 4/7 filet rapid
Gri Negru

Maro Negru

Negru Negru filet interior filet BSP 3/8”
Albastru Negru

Verde Negru

Portocaliu Albastru

Galben Albastru
*Etapa 1: Diametrul de udate este cu 2-2,5 mai mic decât în etapa 2

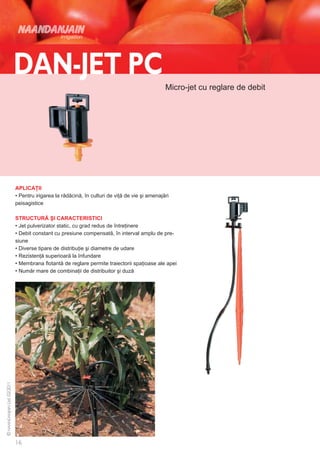

Micro-jet cu reglare de debit

APLICAŢII
• Pentru irigarea la rădăcină, în culturi de viţă de vie şi amenajări
peisagistice

• Jet pulverizator static, cu grad redus de întreţinere
• Debit constant cu presiune compensată, în interval amplu de pre-
siune
• Diverse tipare de distribuţie şi diametre de udare
• Rezistenţă superioară la înfundare
• Membrana flotantă de reglare permite traiectorii spaţioase ale apei
• Număr mare de combinaţii de distribuitor şi duză

CONECTORI

4/7 paralel filet rapid

DATE TEHNICE Debit comparativ cu presiune
• Debit: 19-76 l/h 90.0
duze negre, portocalii şi albastre – 130 microni (120 sită)
duze violete, verzi şi roşii – 200 microni (80 sită)
Debit (l/h)

Culoare duză Debit (l/h) Diametru duză (mm)
Negru
Portocaliu
Albastru
Violet Presiune (bar)
Verde
Roşu

TIPARE DE DISTRIBUŢIE ŞI DIAMETRE (m)
TESTATE LA 2 bari, ÎNĂLŢIME DE 0,25 m
Distribuitoare statice

Fâşie 300° 12 jeturi 16 jeturi 20 jeturi 180° Cu inversie* Plat Plat fâşie
(tază) (fără jeturi) (fără jeturi)
Culoare
duză

Negru
Portocaliu
Albastru
Violet
Verde
Roşu

*Testat la înălţime de 0,6 m

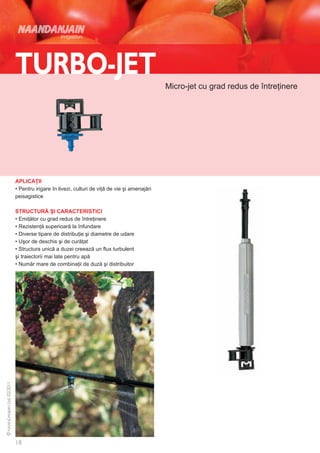

Micro-jet cu grad redus de întreţinere

APLICAŢII
• Pentru irigare în livezi, culturi de viţă de vie şi amenajări
peisagistice

• Emiţător cu grad redus de întreţinere
• Rezistenţă superioară la înfundare
• Diverse tipare de distribuţie şi diametre de udare
• Uşor de deschis şi de curăţat
• Structura unică a duzei creează un flux turbulent
şi traiectorii mai late pentru apă
• Număr mare de combinaţii de duză şi distribuitor

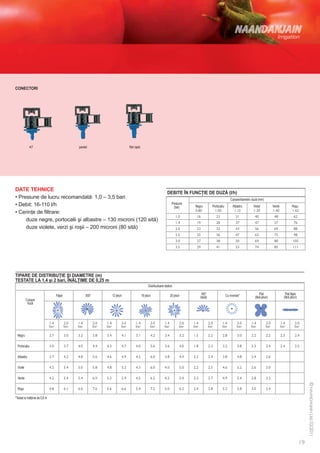

CONECTORI

4/7 paralel filet rapid

DATE TEHNICE
DEBITE ÎN FUNCŢIE DE DUZĂ (l/h)
• Presiune de lucru recomandată: 1,0 – 3,5 bari Culoare/diametru duză (mm)
• Debit: 16-110 l/h Presiune
(bar) Negru Portocaliu Albastru Violet Verde Roşu
duze negre, portocalii şi albastre – 130 microni (120 sită)
duze violete, verzi şi roşii – 200 microni (80 sită)

TIPARE DE DISTRIBUŢIE ŞI DIAMETRE (m)
TESTATE LA 1,4 şi 2 bari, ÎNĂLŢIME DE 0,25 m
Distribuitoare statice

Fâşie 300° 12 jeturi 16 jeturi 20 jeturi 180° Cu inversie* Plat Plat fâşie
(tază) (fără jeturi) (fără jeturi)
Culoare
duză

Negru

Portocaliu

Albastru

Violet

Verde

Roşu

*Testat la înălţime de 0,6 m

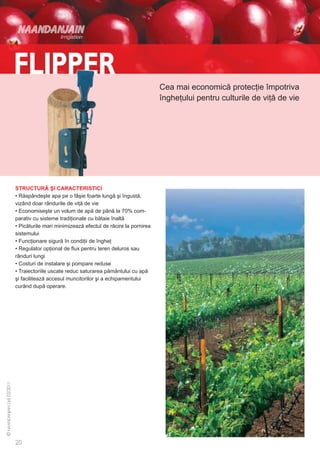

Cea mai economică protecţie împotriva
îngheţului pentru culturile de viţă de vie

• Răspândeşte apa pe o fâşie foarte lungă şi îngustă,
vizând doar rândurile de viţă de vie
• Economiseşte un volum de apă de până la 70% com-
parativ cu sisteme tradiţionale cu bătaie înaltă
• Picăturile mari minimizează efectul de răcire la pornirea
sistemului
• Funcţionare sigură în condiţii de îngheţ
• Regulator opţional de flux pentru teren deluros sau
rânduri lungi
• Costuri de instalare şi pompare reduse
• Traiectoriile uscate reduc saturarea pământului cu apă
şi facilitează accesul muncitorilor şi a echipamentului
curând după operare.

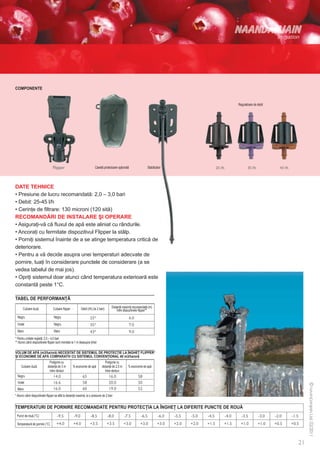

COMPONENTE

Regulatoare de debit

Casetă protectoare opţională Stabilizator

DATE TEHNICE
• Debit: 25-45 l/h
• Cerinţe de filtrare: 130 microni (120 sită)
RECOMANDĂRI DE INSTALARE ŞI OPERARE
• Asiguraţi-vă că fluxul de apă este aliniat cu rândurile.
• Ancoraţi cu fermitate dispozitivul Flipper la stâlp.
• Porniţi sistemul înainte de a se atinge temperatura critică de
deteriorare.
• Pentru a vă decide asupra unei temperaturi adecvate de
pornire, luaţi în considerare punctele de considerare (a se
vedea tabelul de mai jos).
• Opriţi sistemul doar atunci când temperatura exterioară este
constantă peste 1°C.


Culoare duză Culoare flipper Debit (l/h) (la 2 bari) Distanţă maximă recomandată (m)
între dispozitivele flipper**
Negru Negru
Violet Negru
Maro Maro
* Pentru unitate reglată: 2,5 – 4,0 bari
** Atunci când dispozitivele flipper sunt montate la 1 m deasupra ţintei

VOLUM DE APĂ (m3/ha/oră) NECESITAT DE SISTEMUL DE PROTECŢIE LA ÎNGHEŢ FLIPPER*
ŞI ECONOMIE DE APĂ COMPARATIV CU SISTEMUL CONVENŢIONAL 40 m3/ha/oră
Podgorie cu Podgorie cu
Culoare duză distanţă de 3 m % economie de apă distanţă de 2,5 m % economie de apă
între rânduri între rânduri
Negru
Violet
Maro
* Atunci când dispozitivele flipper se află la distanţă maximă, la o presiune de 2 bari

TEMPERATURI DE PORNIRE RECOMANDATE PENTRU PROTECŢIA LA ÎNGHEŢ LA DIFERITE PUNCTE DE ROUĂ
Punct de rouă (°C)

Temperatură de pornire (°C)

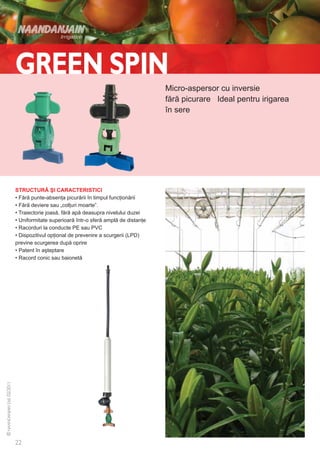

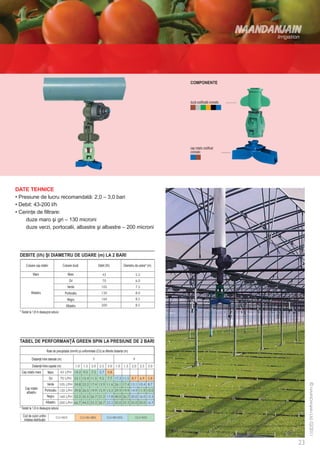

Micro-aspersor cu inversie
fără picurare Ideal pentru irigarea
în sere

• Fără punte-absenţa picurării în timpul funcţionării
• Fără deviere sau „colţuri moarte”.
• Traiectorie joasă, fără apă deasupra nivelului duzei
• Uniformitate superioară într-o sferă amplă de distanţe
• Racorduri la conducte PE sau PVC
• Dispozitivul opţional de prevenire a scurgerii (LPD)
previne scurgerea după oprire
• Patent în aşteptare
• Racord conic sau baionetă

COMPONENTE

duză codificată cromatic

cap rotativ codificat
cromatic

DATE TEHNICE
• Debit: 43-200 l/h
duze maro şi gri – 130 microni
duze verzi, portocalii, albastre şi albastre – 200 microni

DEBITE (l/h) ŞI DIAMETRU DE UDARE (m) LA 2 BARI

Culoare cap rotativ Culoare duză Debit (l/h) Diametru de udare* (m)

Maro Maro
Gri
Verde
Albastru Portocaliu
Negru
Albastru

TABEL DE PERFORMANŢĂ GREEN SPIN LA PRESIUNE DE 2 BARI
Rate de precipitaţie (mm/h) şi uniformitate (CU) la diferite distanţe (m)

Distanţă între laterale (m)
Distanţă între capete (m)
Cap rotativ maro Maro
Gri
Verde
Cap rotativ
Portocaliu
albastru
Negru
Albastru

Cod de culori unifor
mitatea distribuţiei

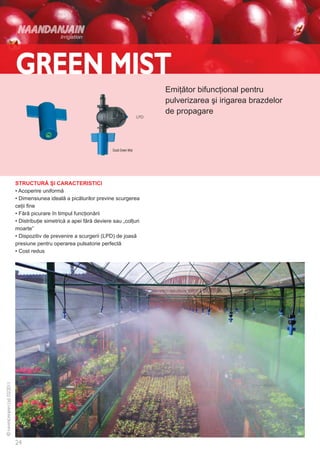

Emiţător bifuncţional pentru
pulverizarea şi irigarea brazdelor
de propagare

Duză Green Mist

• Acoperire uniformă
• Dimensiunea ideală a picăturilor previne scurgerea
ceţii fine
• Fără picurare în timpul funcţionării
• Distribuţie simetrică a apei fără deviere sau „colţuri
moarte”
• Dispozitiv de prevenire a scurgerii (LPD) de joasă
presiune pentru operarea pulsatorie perfectă
• Cost redus

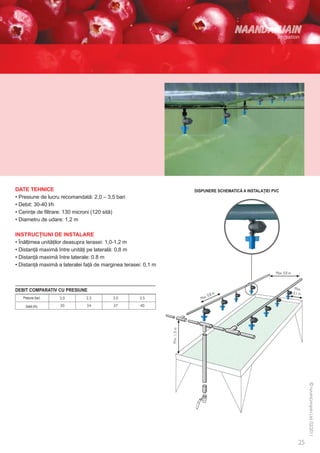

DATE TEHNICE DISPUNERE SCHEMATICĂ A INSTALAŢIEI PVC
• Debit: 30-40 l/h
• Cerinţe de filtrare: 130 microni (120 sită)
• Diametru de udare: 1,2 m

INSTRUCŢIUNI DE INSTALARE
• Înălţimea unităţilor deasupra terasei: 1,0-1,2 m
• Distanţă maximă între unităţi pe laterală: 0,8 m
• Distanţă maximă între laterale: 0.8 m
• Distanţă maximă a lateralei faţă de marginea terasei: 0,1 m

DEBIT COMPARATIV CU PRESIUNE
Presiune (bar)

Debit (l/h)

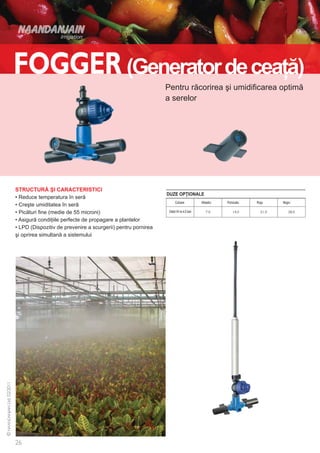

(Generator de ceaţă)
Pentru răcorirea şi umidificarea optimă
a serelor

DUZE OPŢIONALE
• Reduce temperatura în seră
Culoare Albastru Portocaliu Roşu Negru
• Creşte umiditatea în seră
• Picături fine (medie de 55 microni) Debit l/h la 4,0 bari

• Asigură condiţiile perfecte de propagare a plantelor
• LPD (Dispozitiv de prevenire a scurgerii) pentru pornirea
şi oprirea simultană a sistemului

SISTEME DE PROPAGARE
tub 4/7 şi stabilizator
• Dimensiune extra-fină a picăturilor (55 microni)
• Interval de debite pentru rate de precipitaţie diferite
• Uniformitate ridicată de distribuţie a apei şi acoperire
mare
Super LPD
(presiune înaltă)

4 dispozitive fogger instalate
pe un distribuitor în cruce

DATE TEHNICE
DEBIT FOGGER ÎN CRUCE
Presiune de lucru recomandată: 4,0 bari
Culoare Debit (l/h) Presiune (bar)
• Debite multiple: 7,0 (standard), 14, 21 şi 28 l/oră Albastru
Cerinţe de filtrare: 130 microni (120 sită) Portocaliu
• Înălţime minimă de instalare: 1,0 m Roşu

• Distanţă maximă între unităţi pe laterală: 1,2 m Negru

Distanţă maximă între laterale: 1,2 m
• Distanţă maximă a lateralei faţă de marginea terasei: 0,2 m
Accesorii fogger

Cot 45° dop T Cruce

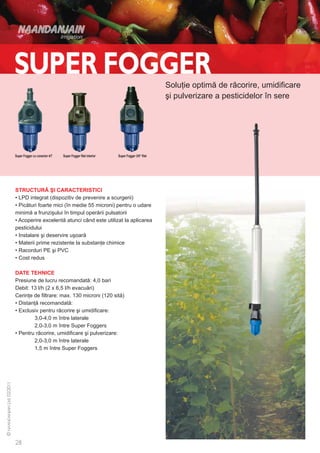

Soluţie optimă de răcorire, umidificare
şi pulverizare a pesticidelor în sere

Super Fogger cu conector 4/7 Super Fogger filet interior Super Fogger 3/8“ filet

• LPD integrat (dispozitiv de prevenire a scurgerii)
• Picături foarte mici (în medie 55 microni) pentru o udare
minimă a frunzişului în timpul operării pulsatorii
• Acoperire excelentă atunci când este utilizat la aplicarea
pesticidului
• Instalare şi deservire uşoară
• Materii prime rezistente la substanţe chimice
• Racorduri PE şi PVC
• Cost redus

DATE TEHNICE
Presiune de lucru recomandată: 4,0 bari
Debit: 13 l/h (2 x 6,5 l/h evacuări)
Cerinţe de filtrare: max. 130 microni (120 sită)
• Distanţă recomandată:
• Exclusiv pentru răcorire şi umidificare:
3,0-4,0 m între laterale
2,0-3,0 m între Super Foggers
• Pentru răcorire, umidificare şi pulverizare:
2,0-3,0 m între laterale
1,5 m între Super Foggers

Micro-jet fiabil, cu grad redus de întreţinere

Hurricane conector 4/7 Hurricane filet rapid

APLICAŢII
• Pentru livezi şi plantaţii dense
• Jet static
• Tehnologia Vortex facilitează traiectorile late ale apei şi
rezistenţa înaltă la înfundare
• Debit redus
• Picături mari – adecvat pentru irigarea în condiţii de vânt
• Pulverizarea total circulară facilitează distribuţia
excelentă a apei
• Două tipuri de conectori disponibili:
- Conector 4/7 pentru tub PVC 4/7
- Conector cu filet rapid pentru tub PES 4/7
DATE TEHNICE
Presiune de lucru recomandată: 1,5 – 3,0 bari

DEBIT Debit comparativ cu presiune

Culoare duză Debit* (l/h) Diametru de udare* (m)

Negru
Albastru
* Testat la 1,5 bari
Debit (l/h)

Presiune (bar)

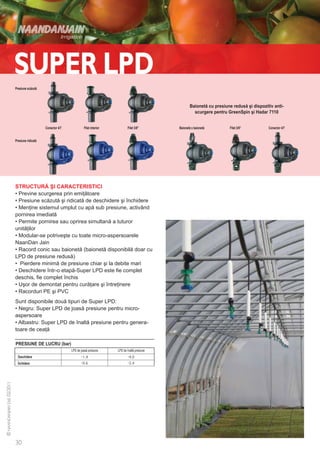

Presiune scăzută

Baionetă cu presiune redusă şi dispozitiv anti-
scurgere pentru GreenSpin şi Hadar 7110

Conector 4/7 Filet interior Filet 3/8” Baionetă x baionetă Filet 3/8” Conector 4/7

Presiune ridicată

• Previne scurgerea prin emiţătoare
• Presiune scăzută şi ridicată de deschidere şi închidere
• Menţine sistemul umplut cu apă sub presiune, activând
pornirea imediată
• Permite pornirea sau oprirea simultană a tuturor
unităţilor
• Modular-se potriveşte cu toate micro-aspersoarele
NaanDan Jain
• Racord conic sau baionetă (baionetă disponibilă doar cu
LPD de presiune redusă)
• Pierdere minimă de presiune chiar şi la debite mari
• Deschidere într-o etapă-Super LPD este fie complet
deschis, fie complet închis
• Uşor de demontat pentru curăţare şi întreţinere
• Racorduri PE şi PVC
Sunt disponibile două tipuri de Super LPD:
• Negru: Super LPD de joasă presiune pentru micro-
aspersoare
• Albastru: Super LPD de înaltă presiune pentru genera-
toare de ceaţă

PRESIUNE DE LUCRU (bar)
LPD de joasă presiune LPD de înaltă presiune
Deschidere
Închidere

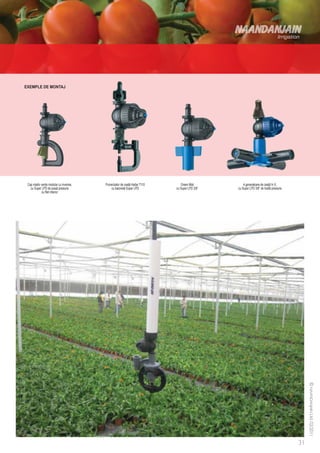

EXEMPLE DE MONTAJ

Cap rotativ verde modular cu inversie, Pulverizator de ceaţă Hadar 7110 Green Mist 4 generatoare de ceaţă în X,
cu Super LPD de joasă presiune cu baionetă Super LPD cu Super LPD 3/8” cu Super LPD 3/8” de înaltă presiune
cu filet interior

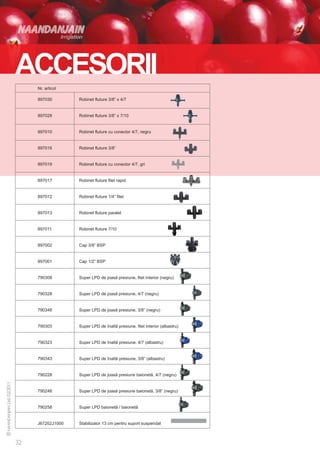

accesorii
Nr. articol

897030 Robinet fluture 3/8” x 4/7

897028 Robinet fluture 3/8” x 7/10

897010 Robinet fluture cu conector 4/7, negru

897016 Robinet fluture 3/8”

897019 Robinet fluture cu conector 4/7, gri

897017 Robinet fluture filet rapid

897012 Robinet fluture 1/4” filet

897013 Robinet fluture paralel

897011 Robinet fluture 7/10

897002 Cap 3/8” BSP

897001 Cap 1/2” BSP

790308 Super LPD de joasă presiune, filet interior (negru)

790328 Super LPD de joasă presiune, 4/7 (negru)

790348 Super LPD de joasă presiune, 3/8” (negru)

790303 Super LPD de înaltă presiune, filet interior (albastru)

790323 Super LPD de înaltă presiune, 4/7 (albastru)

790343 Super LPD de înaltă presiune, 3/8” (albastru)

790228 Super LPD de joasă presiune baionetă, 4/7 (negru)

790248 Super LPD de joasă presiune baionetă, 3/8” (negru)

790258 Super LPD baionetă / baionetă

J67202J1000 Stabilizator 13 cm pentru suport suspendat

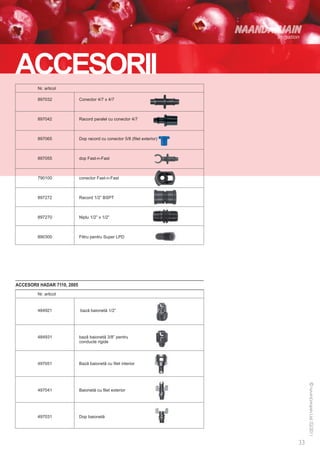

accesorii
Nr. articol

897032 Conector 4/7 x 4/7

897042 Racord paralel cu conector 4/7

897065 Dop racord cu conector 5/8 (filet exterior)

897055 dop Fast-n-Fast

790100 conector Fast-n-Fast

897272 Racord 1/2” BSPT

897270 Niplu 1/2” x 1/2”

890300 Filtru pentru Super LPD

ACCESORII HADAR 7110, 2005
Nr. articol

484921 bază baionetă 1/2”

484931 bază baionetă 3/8” pentru
conducte rigide

497051 Bază baionetă cu filet interior

497041 Baionetă cu filet exterior

497031 Dop baionetă

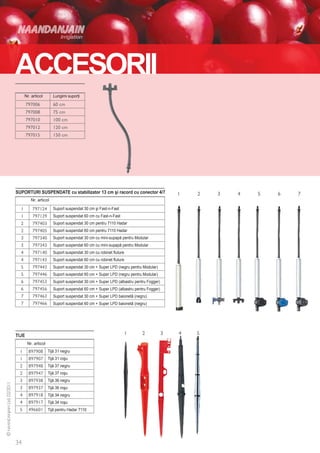

accesorii
Nr. articol Lungimi suporţi

SUPORTURI SUSPENDATE cu stabilizator 13 cm şi racord cu conector 4/7
Nr. articol

Suport suspendat 30 cm şi Fast-n-Fast
Suport suspendat 60 cm cu Fast-n-Fast
Suport suspendat 30 cm pentru 7110 Hadar
Suport suspendat 60 cm pentru 7110 Hadar
Suport suspendat 30 cm cu mini-supapă pentru Modular
Suport suspendat 60 cm cu mini-supapă pentru Modular
Suport suspendat 30 cm cu robinet fluture
Suport suspendat 60 cm cu robinet fluture
Suport suspendat 30 cm + Super LPD (negru pentru Modular)
Suport suspendat 60 cm + Super LPD (negru pentru Modular)
Suport suspendat 30 cm + Super LPD (albastru pentru Fogger)
Suport suspendat 60 cm + Super LPD (albastru pentru Fogger)
Suport suspendat 30 cm + Super LPD baionetă (negru)
Suport suspendat 60 cm + Super LPD baionetă (negru)

tije
Nr. articol
Tijă 31 negru
Tijă 31 roşu
Tijă 37 negru
Tijă 37 roşu
Tijă 36 negru
Tijă 36 roşu
Tijă 34 negru
Tijă 34 roşu
Tijă pentru Hadar 7110

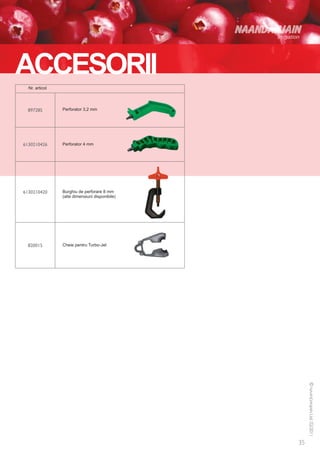

accesorii
Nr. articol

Perforator 3,2 mm

Perforator 4 mm

Burghiu de perforare 8 mm
(alte dimensiuni disponibile)

Cheie pentru Turbo-Jet

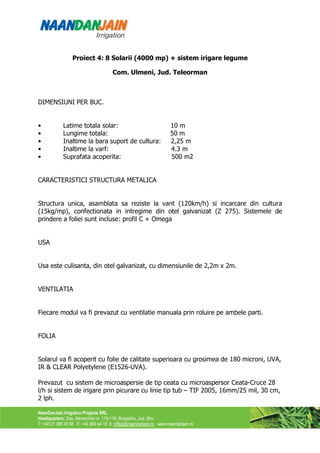

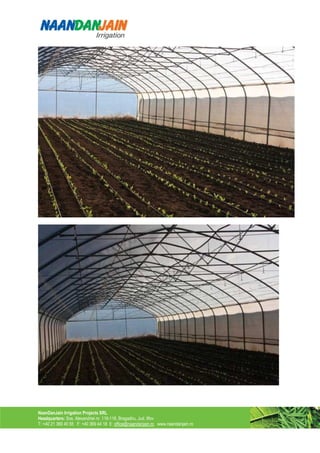

Proiect 4: 8 Solarii (4000 mp) + sistem irigare legume

Com. Ulmeni, Jud. Teleorman

DIMENSIUNI PER BUC.

• Latime totala solar: 10 m
• Lungime totala: 50 m
• Inaltime la bara suport de cultura: 2,25 m
• Inaltime la varf: 4.3 m
• Suprafata acoperita: 500 m2

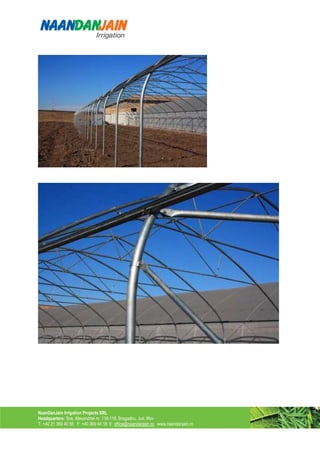

CARACTERISTICI STRUCTURA METALICA

Structura unica, asamblata sa reziste la vant (120km/h) si incarcare din cultura
(15kg/mp), confectionata in intregime din otel galvanizat (Z 275). Sistemele de
prindere a foliei sunt incluse: profil C + Omega

USA

Usa este culisanta, din otel galvanizat, cu dimensiunile de 2,2m x 2m.

VENTILATIA

Fiecare modul va fi prevazut cu ventilatie manuala prin roluire pe ambele parti.

FOLIA

Solarul va fi acoperit cu folie de calitate superioara cu grosimea de 180 microni, UVA,
IR & CLEAR Polyetylene (E1526-UVA).

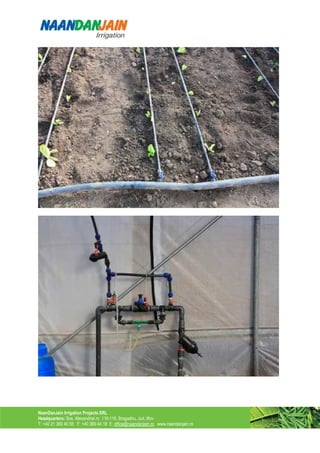

Prevazut cu sistem de microaspersie de tip ceata cu microaspersor Ceata-Cruce 28
l/h si sistem de irigare prin picurare cu linie tip tub – TIF 2005, 16mm/25 mil, 30 cm,
2 lph.

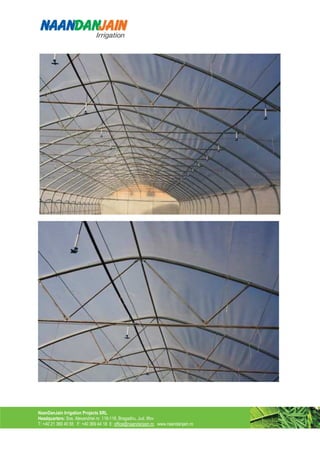

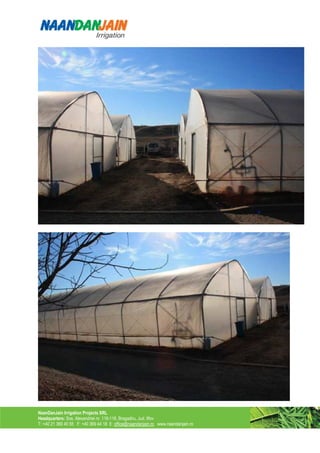

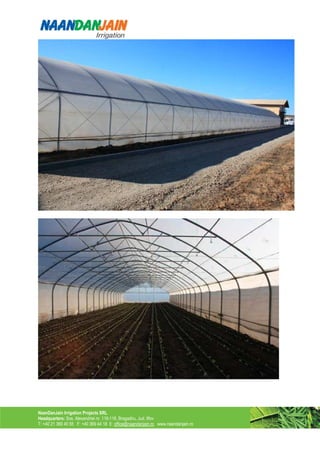

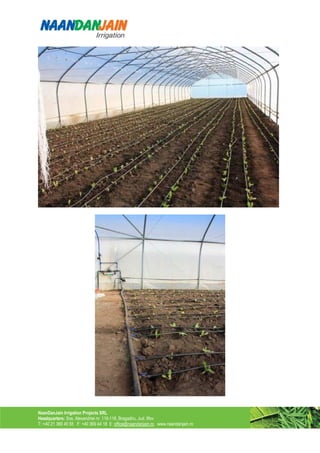

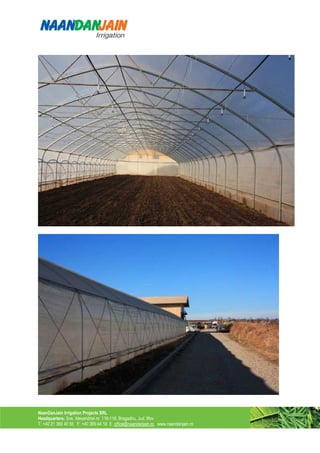

NaanDanJain Irrigation Projects SRL
Headquarters: Sos. Alexandriei nr. 116-118, Bragadiru, Jud. Ilfov
T: +40 21 369 40 55 F: +40 369 44 18 E: office@naandanjain.ro www.naandanjain.ro

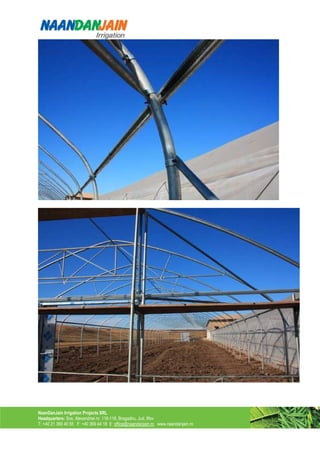

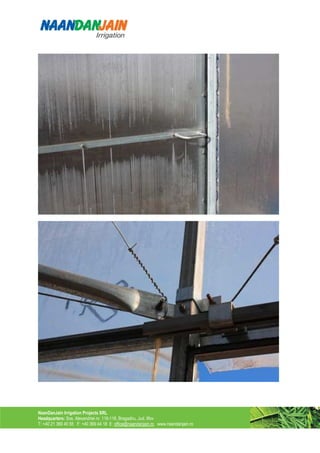

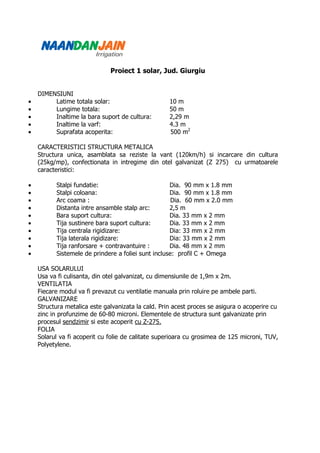

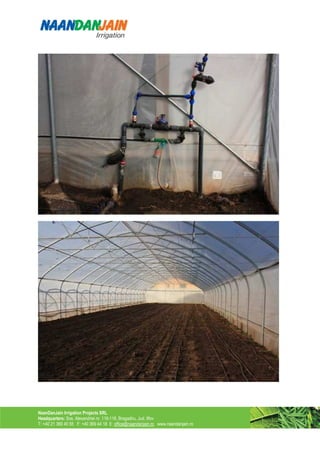

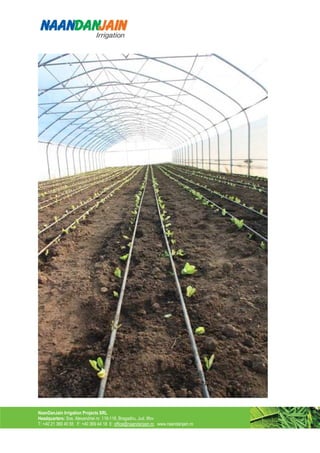

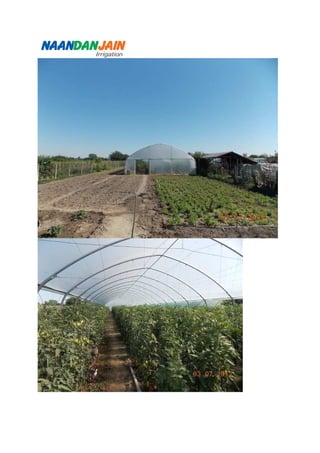

Proiect 1 solar, Jud. Giurgiu

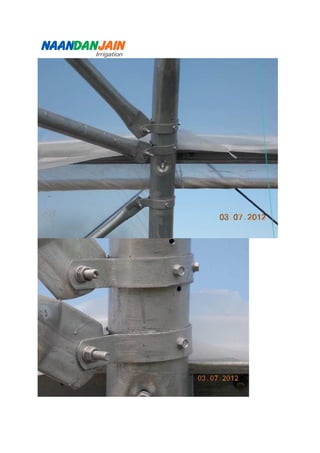

DIMENSIUNI

Structura unica, asamblata sa reziste la vant (120km/h) si incarcare din cultura
(25kg/mp), confectionata in intregime din otel galvanizat (Z 275) cu urmatoarele
caracteristici:

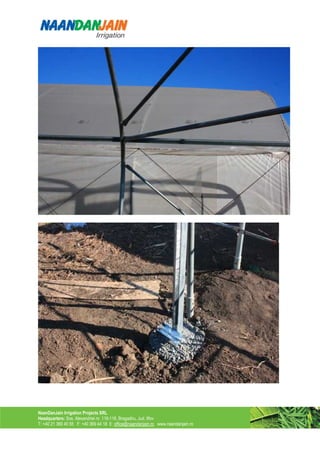

• Stalpi fundatie: Dia. 90 mm x 1.8 mm
• Stalpi coloana: Dia. 90 mm x 1.8 mm
• Arc coama : Dia. 60 mm x 2.0 mm
• Distanta intre ansamble stalp arc: 2,5 m
• Bara suport cultura: Dia. 33 mm x 2 mm
• Tija sustinere bara suport cultura: Dia. 33 mm x 2 mm
• Tija centrala rigidizare: Dia: 33 mm x 2 mm
• Tija laterala rigidizare: Dia: 33 mm x 2 mm
• Tija ranforsare + contravantuire : Dia. 48 mm x 2 mm
• Sistemele de prindere a foliei sunt incluse: profil C + Omega

USA SOLARULUI
Usa va fi culisanta, din otel galvanizat, cu dimensiunile de 1,9m x 2m.
VENTILATIA
Fiecare modul va fi prevazut cu ventilatie manuala prin roluire pe ambele parti.
GALVANIZARE
Structura metalica este galvanizata la cald. Prin acest proces se asigura o acoperire cu
zinc in profunzime de 60-80 microni. Elementele de structura sunt galvanizate prin
procesul sendzimir si este acoperit cu Z-275.
FOLIA
Solarul va fi acoperit cu folie de calitate superioara cu grosimea de 125 microni, TUV,
Polyetylene.

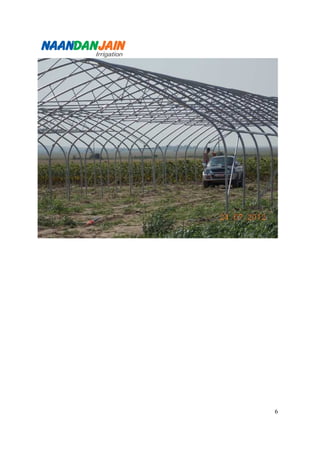

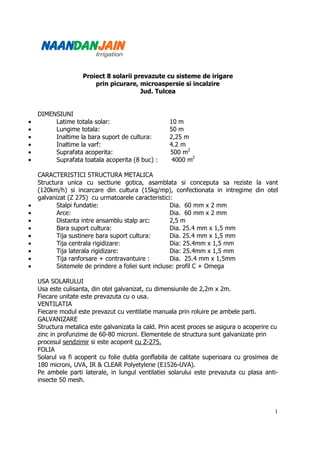

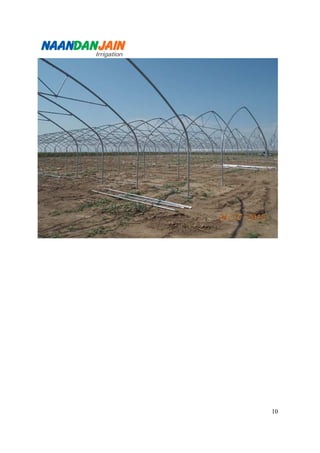

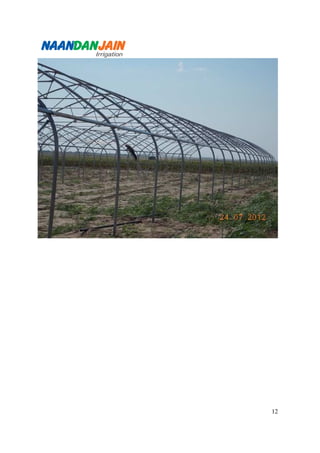

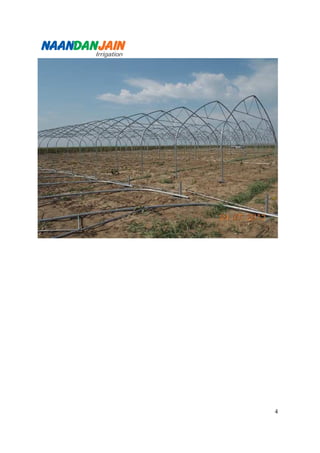

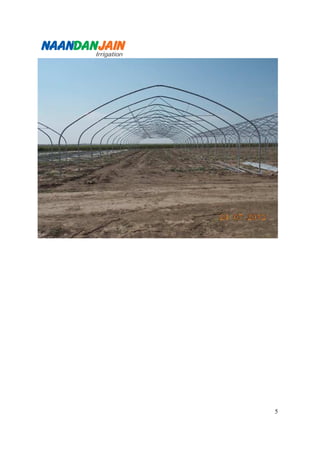

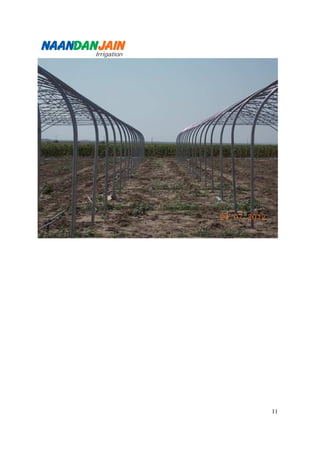

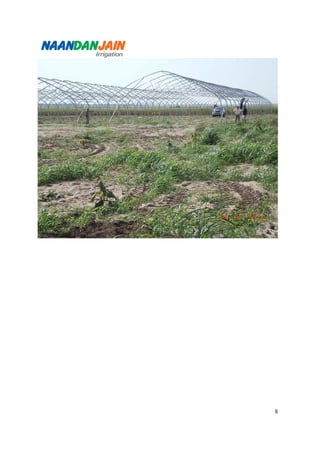

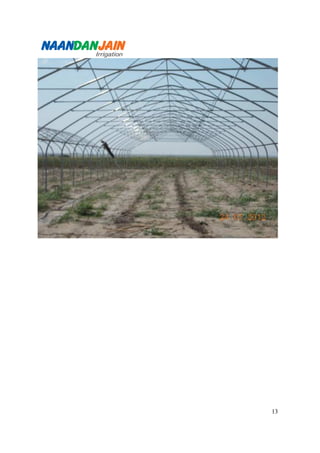

Proiect 8 solarii prevazute cu sisteme de irigare
prin picurare, microaspersie si incalzire
Jud. Tulcea

DIMENSIUNI
• Suprafata toatala acoperita (8 buc) : 4000 m2

Structura unica cu sectiune gotica, asamblata si conceputa sa reziste la vant
(120km/h) si incarcare din cultura (15kg/mp), confectionata in intregime din otel
galvanizat (Z 275) cu urmatoarele caracteristici:
• Stalpi fundatie: Dia. 60 mm x 2 mm
• Arce: Dia. 60 mm x 2 mm
• Distanta intre ansamblu stalp arc: 2,5 m
• Bara suport cultura: Dia. 25.4 mm x 1,5 mm
• Tija sustinere bara suport cultura: Dia. 25.4 mm x 1,5 mm
• Tija centrala rigidizare: Dia: 25.4mm x 1,5 mm
• Tija laterala rigidizare: Dia: 25.4mm x 1,5 mm
• Tija ranforsare + contravantuire : Dia. 25.4 mm x 1,5mm
• Sistemele de prindere a foliei sunt incluse: profil C + Omega

USA SOLARULUI
Usa este culisanta, din otel galvanizat, cu dimensiunile de 2,2m x 2m.
Fiecare unitate este prevazuta cu o usa.
VENTILATIA
Fiecare modul este prevazut cu ventilatie manuala prin roluire pe ambele parti.
GALVANIZARE
Structura metalica este galvanizata la cald. Prin acest proces se asigura o acoperire cu
zinc in profunzime de 60-80 microni. Elementele de structura sunt galvanizate prin
procesul sendzimir si este acoperit cu Z-275.
FOLIA
Solarul va fi acoperit cu folie dubla gonflabila de calitate superioara cu grosimea de
180 microni, UVA, IR & CLEAR Polyetylene (E1526-UVA).
Pe ambele parti laterale, in lungul ventilatiei solarului este prevazuta cu plasa anti-
insecte 50 mesh.

1

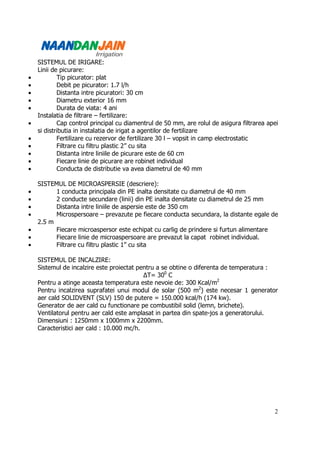

SISTEMUL DE IRIGARE:
Linii de picurare:
• Tip picurator: plat
• Debit pe picurator: 1.7 l/h
• Distanta intre picuratori: 30 cm
• Diametru exterior 16 mm
• Durata de viata: 4 ani
Instalatia de filtrare – fertilizare:
• Cap control principal cu diamentrul de 50 mm, are rolul de asigura filtrarea apei
si distributia in instalatia de irigat a agentilor de fertilizare
• Fertilizare cu rezervor de fertilizare 30 l – vopsit in camp electrostatic
• Filtrare cu filtru plastic 2” cu sita
• Distanta intre liniile de picurare este de 60 cm
• Fiecare linie de picurare are robinet individual
• Conducta de distributie va avea diametrul de 40 mm

SISTEMUL DE MICROASPERSIE (descriere):
• 1 conducta principala din PE inalta densitate cu diametrul de 40 mm
• 2 conducte secundare (linii) din PE inalta densitate cu diametrul de 25 mm
• Distanta intre liniile de aspersie este de 350 cm
• Microspersoare – prevazute pe fiecare conducta secundara, la distante egale de
2.5 m
• Fiecare microaspersor este echipat cu carlig de prindere si furtun alimentare
• Fiecare linie de microaspersoare are prevazut la capat robinet individual.
• Filtrare cu filtru plastic 1” cu sita

SISTEMUL DE INCALZIRE:
Sistemul de incalzire este proiectat pentru a se obtine o diferenta de temperatura :
∆T= 300 C
Pentru a atinge aceasta temperatura este nevoie de: 300 Kcal/m2
Pentru incalzirea suprafatei unui modul de solar (500 m2) este necesar 1 generator
aer cald SOLIDVENT (SLV) 150 de putere = 150.000 kcal/h (174 kw).
Generator de aer cald cu functionare pe combustibil solid (lemn, brichete).
Ventilatorul pentru aer cald este amplasat in partea din spate-jos a generatorului.
Dimensiuni : 1250mm x 1000mm x 2200mm.
Caracteristici aer cald : 10.000 mc/h.

2

SOLARII TIP TUNEL

DIMENSIUNI ARCE TOTAL
SUPRAFATA LATIME LUNGIME CANTITATE TOTAL VAL/MP
MP M M BUC € €
57,6 6,4 9 4 484 8,40
76,8 6,4 12 5 595 7,75
96 6,4 15 6 705 7,34
115,2 6,4 18 7 814 7,07
134,4 6,4 21 8 922 6,86
153,6 6,4 24 9 1.029 6,70
172,8 6,4 27 10 1.135 6,57
192 6,4 30 11 1.240 6,46
211,2 6,4 33 12 1.344 6,36
230,4 6,4 36 13 1.447 6,28
249,6 6,4 39 14 1.549 6,21
268,8 6,4 42 15 1.650 6,14
288 6,4 45 16 1.750 6,08
307,2 6,4 48 17 1.849 6,02
326,4 6,4 51 18 1.947 5,97
**Preturile sunt exprimate in euro si nu contin TVA
***Preturi sunt valabile loco depozit Bragadiru

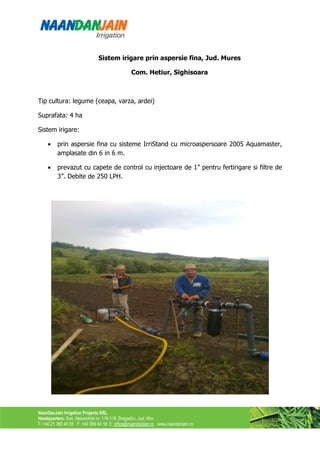

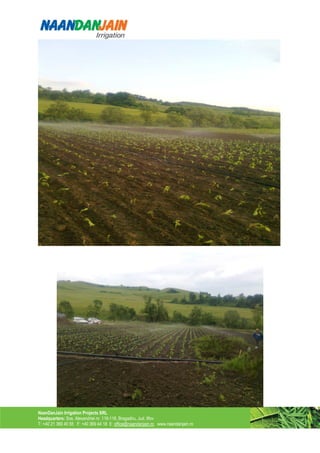

Sistem irigare prin aspersie fina, Jud. Mures

Com. Hetiur, Sighisoara

Tip cultura: legume (ceapa, varza, ardei)

Suprafata: 4 ha

Sistem irigare:

• prin aspersie fina cu sisteme IrriStand cu microaspersoare 2005 Aquamaster,
amplasate din 6 in 6 m.

• prevazut cu capete de control cu injectoare de 1” pentru fertirigare si filtre de
3”. Debite de 250 LPH.


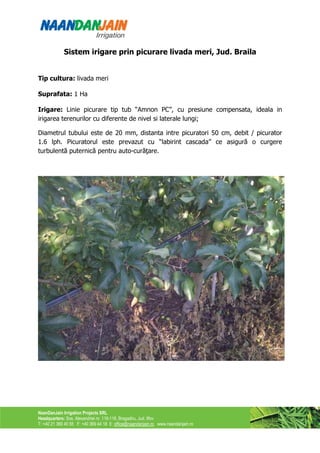

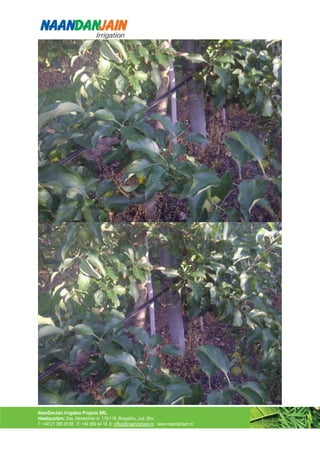

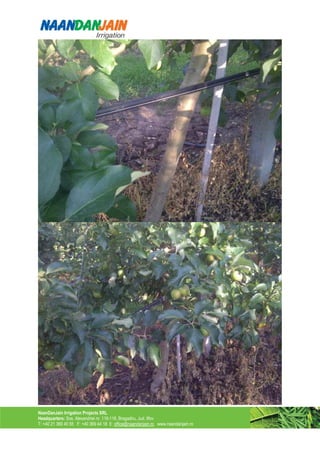

Sistem irigare prin picurare livada meri, Jud. Braila

Tip cultura: livada meri

Suprafata: 1 Ha

Irigare: Linie picurare tip tub “Amnon PC”, cu presiune compensata, ideala in
irigarea terenurilor cu diferente de nivel si laterale lungi;

Diametrul tubului este de 20 mm, distanta intre picuratori 50 cm, debit / picurator
1.6 lph. Picuratorul este prevazut cu “labirint cascada” ce asigură o curgere
turbulentă puternică pentru auto-curăţare.


Proiect solarii si linii picurare

More Related Content

Viewers also liked

More from Gherghescu Gabriel

Proiect solarii si linii picurare
