- 2. Pengertian PLC (Programmable LogicController) merupakan suatu jenis komputer industri yang dirancang khusus untuk mengontrol proses otomatisasi di dalam suatu sistem. PLC digunakan untuk mengendalikan berbagai macam peralatan seperti mesin-mesin produksi, sistem pencahayaan, sistem pendingin, sistem keamanan, dan lain-lain.
- 3. Komponen Utama PLC Berfungsiuntuk menghubungkan sensor dan perangkat masukan lainnya ke PLC. Input Unit Bagian dari PLC yang berfungsi sebagai otak dari sistem. CPU (Central Processing Unit) Berfungsi untuk menghubungkan PLC dengan perangkat keluaran seperti aktuator dan perangkat lainnya. Output Unit Berfungsi untuk memberikan daya yang diperlukan oleh PLC. Power Supply Unit Berfungsi untuk menyimpan program dan data yang diperlukan oleh PLC. Memory 1 2 3 4 5
- 4. Sejarah PLC Programmable LogicControllers (PLC) pertama kali dikembangkan pada tahun 1960-an untuk menggantikan sistem kontrol relay yang terkait secara fisik yang digunakan dalam otomatisasi industri. PLC pertama dikembangkan oleh Dick Morley pada tahun 1968, dan disebut Modicon 084. PLC ini dirancang untuk menggantikan sistem relay yang kompleks yang digunakan untuk mengendalikan proses manufaktur. Modicon 084 merupakan inovasi yang signifikan karena memungkinkan insinyur untuk memprogram fungsi logika menggunakan komputer, daripada harus mengganti kawat sistem setiap kali logika perlu diubah. PLC menjadi sangat populer pada tahun 1970-an dan 1980-an, dan pada tahun 1990-an, PLC telah sebagian besar menggantikan sistem relay yang lebih lama dalam otomatisasi industri. Saat ini, PLC digunakan dalam berbagai aplikasi, dari pabrik dan pabrik pengolahan hingga sistem transportasi dan otomatisasi bangunan. PLC terus berkembang dan meningkatkan, dengan model-model terbaru menggabungkan fitur-fitur canggih seperti jaringan, komunikasi, dan kemampuan pemantauan jarak jauh.
- 5. Tipe utama PLC PLCdibagi menjadi 2 tipe utama, yaitu: PLC dengan fixed I/O dan PLC dengan modular I/O. PLC dengan fixed I/O memiliki jumlah input dan output yang tetap, sedangkan PLC dengan modular I/O dapat ditambahkan atau dikurangi jumlah input dan output sesuai dengan kebutuhan.
- 6. Kelebihan Fleksibel Harganya Lebih Murah JumlahKontak yang Banyak Dapat Melakukan Pemrograman, Pemrograman Ulang dan Koreksi dengan Mudah Metode Pemrograman Mudah dan Bermacam-macam Menyederhanakan Komponen-Komponen Sistem Kendali Keamanan Terjamin Adanya Record Data dan Interface yang Memudahkan Pengguna

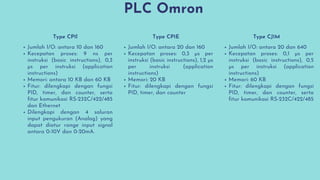

- 7. PLC Omron Jumlah I/O:antara 10 dan 160 Kecepatan proses: 9 ns per instruksi (basic instructions), 0,3 µs per instruksi (application instructions) Memori: antara 10 KB dan 60 KB Fitur: dilengkapi dengan fungsi PID, timer, dan counter, serta fitur komunikasi RS-232C/422/485 dan Ethernet Dilengkapi dengan 4 saluran input pengukuran (Analog) yang dapat diatur range input signal antara 0-10V dan 0-20mA. Jumlah I/O: antara 20 dan 160 Kecepatan proses: 0,3 µs per instruksi (basic instructions), 1,2 µs per instruksi (application instructions) Memori: 20 KB Fitur: dilengkapi dengan fungsi PID, timer, dan counter Jumlah I/O: antara 20 dan 640 Kecepatan proses: 0,1 µs per instruksi (basic instructions), 0,5 µs per instruksi (application instructions) Memori: 60 KB Fitur: dilengkapi dengan fungsi PID, timer, dan counter, serta fitur komunikasi RS-232C/422/485 Type CP1l Type CP1E Type CJ1M

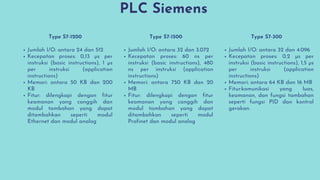

- 8. PLC Siemens Jumlah I/O:antara 24 dan 512 Kecepatan proses: 0,13 µs per instruksi (basic instructions), 1 µs per instruksi (application instructions) Memori: antara 50 KB dan 200 KB Fitur: dilengkapi dengan fitur keamanan yang canggih dan modul tambahan yang dapat ditambahkan seperti modul Ethernet dan modul analog Jumlah I/O: antara 32 dan 3.072 Kecepatan proses: 60 ns per instruksi (basic instructions), 480 ns per instruksi (application instructions) Memori: antara 750 KB dan 20 MB Fitur: dilengkapi dengan fitur keamanan yang canggih dan modul tambahan yang dapat ditambahkan seperti modul Profinet dan modul analog Jumlah I/O: antara 32 dan 4.096 Kecepatan proses: 0,2 µs per instruksi (basic instructions), 1,5 µs per instruksi (application instructions) Memori: antara 64 KB dan 16 MB Fitur:komunikasi yang luas, keamanan, dan fungsi tambahan seperti fungsi PID dan kontrol gerakan. Type S7-1200 Type S7-1500 Type S7-300

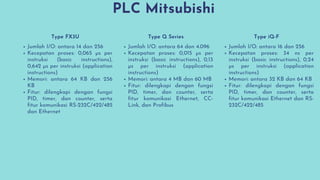

- 9. PLC Mitsubishi Jumlah I/O:antara 14 dan 256 Kecepatan proses: 0,065 µs per instruksi (basic instructions), 0,642 µs per instruksi (application instructions) Memori: antara 64 KB dan 256 KB Fitur: dilengkapi dengan fungsi PID, timer, dan counter, serta fitur komunikasi RS-232C/422/485 dan Ethernet Jumlah I/O: antara 64 dan 4.096 Kecepatan proses: 0,015 µs per instruksi (basic instructions), 0,13 µs per instruksi (application instructions) Memori: antara 4 MB dan 60 MB Fitur: dilengkapi dengan fungsi PID, timer, dan counter, serta fitur komunikasi Ethernet, CC- Link, dan Profibus Jumlah I/O: antara 16 dan 256 Kecepatan proses: 34 ns per instruksi (basic instructions), 0,24 µs per instruksi (application instructions) Memori: antara 32 KB dan 64 KB Fitur: dilengkapi dengan fungsi PID, timer, dan counter, serta fitur komunikasi Ethernet dan RS- 232C/422/485 Type FX3U Type Q Series Type iQ-F

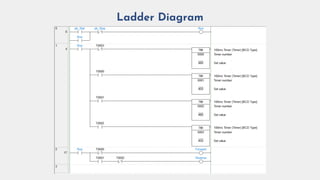

- 10.

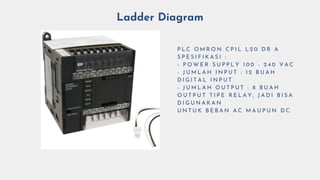

- 11. Ladder Diagram P LC O M R O N C P 1 L L 2 0 D R A S P E S I F I K A S I : - P O W E R S U P P L Y 1 0 0 - 2 4 0 V A C - J U M L A H I N P U T : 1 2 B U A H D I G I T A L I N P U T - J U M L A H O U T P U T : 8 B U A H O U T P U T T I P E R E L A Y , J A D I B I S A D I G U N A K A N U N T U K B E B A N A C M A U P U N D C
- 12.
