Dokumen ini membahas tentang praktikum sistem mikrokontroler untuk mengontrol empat lampu lalu lintas menggunakan port A dan B pada mikrokontroler. Program mengatur lampu lalu lintas untuk bersinar secara bergantian dengan menggunakan perintah wait untuk mengatur waktu delay.

1. Nama : Valentino utama saputra
Chema maulana
NPM : 1710501054, 170501010
Dosen Pembimbing: R. Suryoto Edy
Raharjo, S.T., M.Eng.
Mata Kuliah : Sistem Mikrokontroller
Jurusan Teknik Elektro Fakultas Teknik
Universitas Tidar 2019

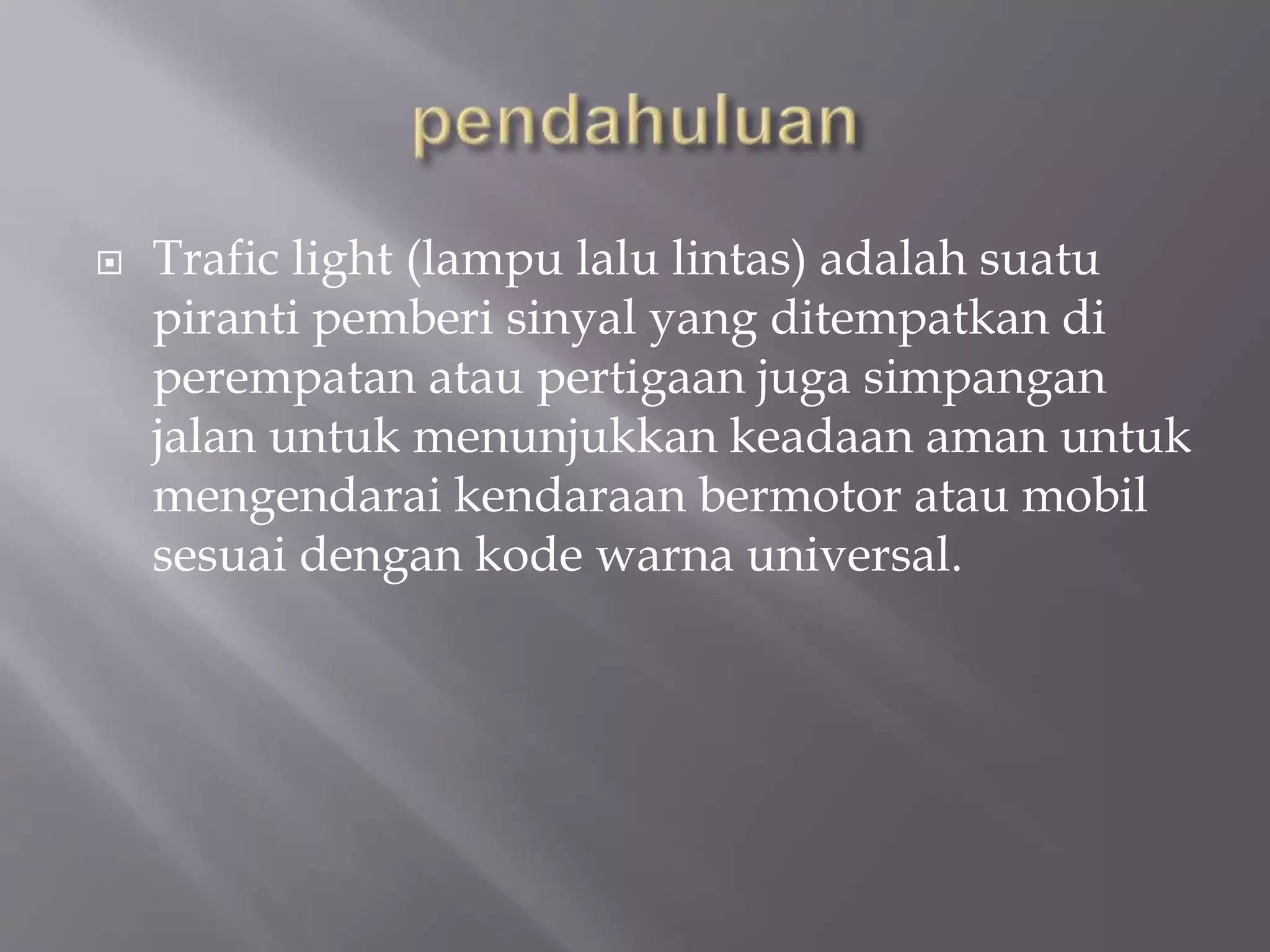

2.  Trafic light (lampu lalu lintas) adalah suatu
piranti pemberi sinyal yang ditempatkan di
perempatan atau pertigaan juga simpangan
jalan untuk menunjukkan keadaan aman untuk
mengendarai kendaraan bermotor atau mobil
sesuai dengan kode warna universal.

3.  Trafic Light 1 Merah Port A pin 0 Kuning Port
A pin 1 Hijau Port A pin 2
 Trafic Light 2 Merah Port A pin 3 Kuning Port
A pin 4 Hijau Port A pin 5
 Trafic Light 3 Merah Port A pin 6 Kuning Port
A pin 7 Hijau Port B pin 0
 Trafic Light 4 Merah Port B pin 1 Kuning Port
B pin 2 Hijau Port B pin 3

4.  $regfile = "m16def.dat"
 $crystal = 12000000
 Config Porta = Output Config
 Portb = Output
 Do
 Porta = &B01001100
 Portb = &B00000010
 Wait 5
 Porta = &B01001010
 Portb = &B00000010
 Wait 2

5.  Porta = &B01100001
 Portb = &B00000010
 Wait 5
 Porta = &B01010001
 Portb = &B00000010
 Wait 2
 Porta = &B00001001
 Portb = &B00000011
 Wait 5
 Porta = &B10001001
 Portb = &B00000010
 Wait 2

6.  Porta = &B01001001
 Portb = &B00001000
 Wait 5
 Porta = &B01001001
 Portb = &B00000100
 Wait 2
 Loop
 End

7.  Pada praktikum ini waktu delay sangat
diperhatikan sebab waktu delay akan menjadi
patokan saat menjalankan trafic light yang
mana nanti akan bisa diterapkan dikehidupan
nyata
